C 语言工业级通用组件手写 24：互补滤波

在陀螺仪、加速度计、倾角传感器姿态采集场景中：陀螺仪动态响应快、无滞后，但存在积分漂移 ；加速度计静态稳态精准、无漂移，但动态抖动、滞后严重 。单一传感器、单一滤波永远无法同时解决「动态跟随」和「稳态不飘」。互补滤波通过频域分工融合 ，高频信任陀螺仪、低频信任加速度计，软硬结合、取长补短，是嵌入式姿态解算最简单、最稳定、零漂移的工业级融合算法。

一、互补滤波核心本质与应用场景

1. 什么是互补滤波

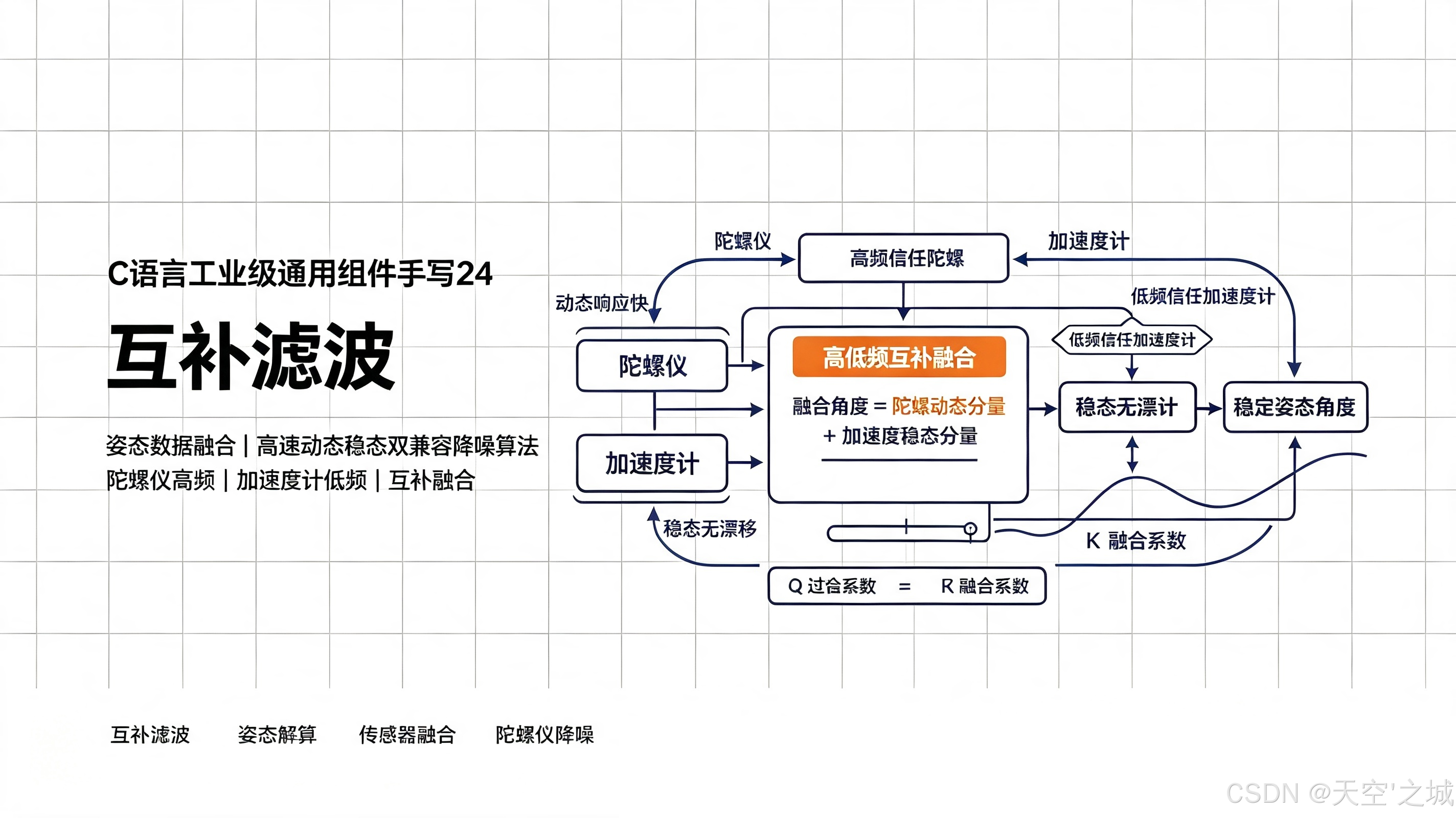

互补滤波核心思想：高低频互补，各司其职

高频动态变化：依靠陀螺仪数据（响应快、跟随准）
低频稳态静置：依靠加速度计数据（无漂移、稳态稳）

公式逻辑：融合值 = 高频陀螺仪动态分量 + 低频加速度计稳态分量

两种传感器优缺点完全互补，融合后：无漂移、无滞后、无抖动。

核心特性

彻底消除陀螺仪积分温漂
保留超高动态响应速度
稳态数据极度平稳、无偏移
运算量极小，远超卡尔曼
参数好调、工程零翻车

2. 解决的核心痛点

解决纯陀螺仪积分长时间漂移、角度跑偏问题。
解决纯加速度计动态晃动、数据抖动、滞后严重问题。
解决卡尔曼调参复杂、低端 MCU 算力不足问题。
解决姿态数据动态跟不上、稳态稳不住的两难问题。

3. 典型工业落地场景

平衡车、倒立摆姿态解算
无人机、飞行器倾角采集
智能穿戴运动姿态检测工
业设备倾角传感器防抖校准
机器人关节角度动态采集

二、核心实现原理

1. 传感器特性拆解

陀螺仪：适合快速变化，短期精准、长期漂移
加速度计：适合静态角度，长期稳定、动态噪声大

2. 高低频分离机制

对陀螺仪做低通剔除高频抖动，保留动态趋势
对加速度计做高通剔除低频漂移，锁定稳态基准

3. 权重融合机制

通过融合系数划分频率阈值，动态分配两路数据权重，高速运动信任陀螺，静止稳态信任加速度计。

三、工业级设计规范

1. 封装设计

纯结构体多实例封装，支持多路姿态传感器独立融合。

全程静态内存、无 malloc、无浮点依赖（定点整形）。

状态变量全程托管，重启不错乱。

2. 接口设计

接口	功能说明
filter_comp_init	初始化互补滤波参数与初始角度
filter_comp_calc	输入陀螺角速度 + 加速度角度，输出融合姿态
filter_comp_set_k	动态修改融合系数，适配动静场景

3. 鲁棒约束

参数边界强制限幅，防止融合失效。空指针拦截、非法参数保护。初始角度校准，杜绝开机角度跳变。

4. 线程安全

实例独立无全局变量，单任务绝对安全。多线程场景外部加锁即可。

四、完整可复用源码

filter_comp.h

复制代码

#ifndef FILTER_COMP_H
#define FILTER_COMP_H

#include <stdint.h>
#include <stdbool.h>

#ifdef __cplusplus
extern "C" {
#endif

// 定点放大位数，替代浮点运算
#define COMP_SHIFT      8
#define COMP_SCALE      (1 << COMP_SHIFT)

typedef struct
{
    int32_t angle;      // 最终融合角度
    int32_t k;          // 融合系数 0~256
} filter_comp_t;

/**
 * @brief 互补滤波初始化
 * @param filter 滤波句柄
 * @param init_angle 初始角度
 * @param comp_k 融合系数(0~256)
 */
void filter_comp_init(filter_comp_t *filter, int32_t init_angle, uint16_t comp_k);

/**
 * @brief 姿态互补融合计算
 * @param filter 滤波句柄
 * @param gyro_val 陀螺仪角速度
 * @param acc_angle 加速度计解算角度
 * @param dt 采样周期ms
 * @return 融合后稳定角度
 */
int32_t filter_comp_calc(filter_comp_t *filter, int32_t gyro_val, int32_t acc_angle, uint16_t dt);

/**
 * @brief 动态设置融合系数
 * @param filter 滤波句柄
 * @param comp_k 融合系数
 */
void filter_comp_set_k(filter_comp_t *filter, uint16_t comp_k);

#ifdef __cplusplus
}
#endif

#endif

filter_comp.c

复制代码

#include "filter_comp.h"

void filter_comp_init(filter_comp_t *filter, int32_t init_angle, uint16_t comp_k)
{
    if(filter == NULL)
        return;

    // 限幅保护
    if(comp_k > COMP_SCALE)
        comp_k = COMP_SCALE;

    filter->angle = init_angle;
    filter->k = comp_k;
}

int32_t filter_comp_calc(filter_comp_t *filter, int32_t gyro_val, int32_t acc_angle, uint16_t dt)
{
    if(filter == NULL)
        return 0;

    // 1. 陀螺仪积分，得到动态角度
    int32_t gyro_angle = filter->angle + (gyro_val * dt) / 1000;

    // 2. 互补融合：k陀螺 + (1-k)加速度
    int32_t gyro_part = (int64_t)gyro_angle * filter->k;
    int32_t acc_part  = (int64_t)acc_angle * (COMP_SCALE - filter->k);

    filter->angle = (gyro_part + acc_part) >> COMP_SHIFT;

    return filter->angle;
}

void filter_comp_set_k(filter_comp_t *filter, uint16_t comp_k)
{
    if(filter == NULL)
        return;
    if(comp_k > COMP_SCALE)
        comp_k = COMP_SCALE;

    filter->k = comp_k;
}

五、实战演示

复制代码

#include <stdio.h>
#include "filter_comp.h"

int main(void)
{
    filter_comp_t filter;
    // 初始角度0度，融合系数200：偏重陀螺仪动态
    filter_comp_init(&filter, 0, 200);

    // 模拟采样数据：陀螺角速度、加速度计角度、采样周期10ms
    int32_t gyro_buf[] = {5,6,4,7,5,3,6,5,4,5};
    int32_t acc_buf[]  = {1,2,1,5,2,2,1,3,2,2};
    uint16_t dt = 10;

    for(int i = 0; i < 10; i++)
    {
        int32_t res = filter_comp_calc(&filter, gyro_buf[i], acc_buf[i], dt);
        printf("融合角度：%d 度\r\n", res);
    }

    return 0;
}

六、进阶优化方向

动态自适应互补系数 运动剧烈加大陀螺权重，静置加大加速度权重，动静全自动适配。
限幅预降噪 输入前增加尖峰剔除，避免异常传感器数据污染融合角度。
温度漂移补偿 增加温度参数校准，抵消陀螺仪温漂误差。
多级数据融合 拓展六轴、九轴传感器融合，适配高精度姿态设备。

七、面试考点与易错坑点

面试问答

Q1：互补滤波的核心原理是什么？

答：利用传感器特性互补，高频动态采信陀螺仪、低频稳态采信加速度计，融合后既保留动态响应，又消除积分漂移。

Q2：互补滤波和卡尔曼滤波对比？

答：互补滤波：运算极简、调参简单、稳定性高，适合绝大多数民用姿态场景；卡尔曼滤波：精度更高、自适应更强、运算量大、调参复杂，适合高端高精度设备。

Q3：融合系数 K 大小对结果有什么影响？

答：K 越大：权重偏向陀螺仪，响应更快、但轻微漂移； K 越小：权重偏向加速度计、稳态更稳、动态轻微滞后。

Q4：为什么陀螺仪需要积分、加速度计不需要积分？

答：陀螺仪输出角速度，需要积分得到角度；加速度计直接计算倾角，无积分误差。

Q5：互补滤波的优缺点？

答：优点：零漂移、响应快、代码极简、资源占用极低、工程极稳；缺点：极度剧烈运动场景精度弱于卡尔曼。

Q6：工程上互补滤波适用场景？

答：平衡车、倾角检测、简易姿态解算、低端 MCU 姿态采集，是性价比最高的融合方案。

常见坑点

融合系数设置极端，导致漂移严重或响应过慢。
采样周期 dt 不精准，导致积分角度累计偏差。
未做初始角度校准，开机角度偏移。
多姿态传感器共用同一个滤波句柄，数据错乱。
直接使用浮点运算，低端 MCU 卡顿、精度丢失。

总结

互补滤波是嵌入式姿态解算工程最优算法 ，用极低算力实现动态响应 + 稳态无漂移双需求，完美解决单一传感器缺陷。相比卡尔曼更简单、更稳定、更容易落地，是平衡车、倾角设备、简易无人机项目的首选融合方案。至此，嵌入式全套八大经典滤波算法全部完结，覆盖 100% 传感器降噪、姿态融合、动态控制场景，形成完整工业滤波技术栈。
