基于模糊PID控制的六步逆变器供电无刷直流电机调速simulink仿真

目录

1.课题概述

2.系统仿真结果

3.核心程序与模型

4.系统原理简介

4.1无刷直流电机(BLDCM)原理

[4.2 六步换相逆变器](#4.2 六步换相逆变器 "#4.2%20%E5%85%AD%E6%AD%A5%E6%8D%A2%E7%9B%B8%E9%80%86%E5%8F%98%E5%99%A8")

[4.3 模糊PID控制器](#4.3 模糊PID控制器 "#4.3%20%E6%A8%A1%E7%B3%8APID%E6%8E%A7%E5%88%B6%E5%99%A8")

5.完整工程文件


1.课题概述

基于模糊PID控制的六步逆变器供电无刷直流电机调速simulink仿真.将仿真结果和传统的PID控制器的仿真结果进行对比。

2.系统仿真结果

(完整程序运行后无水印)

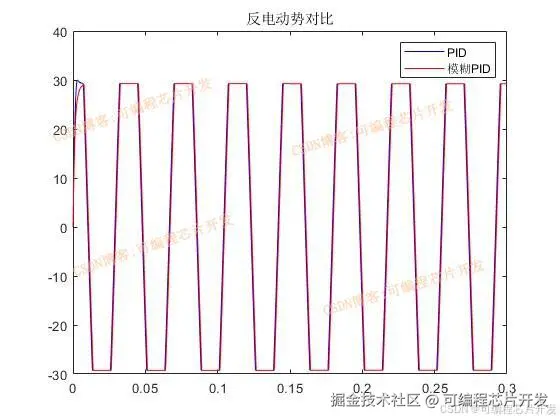

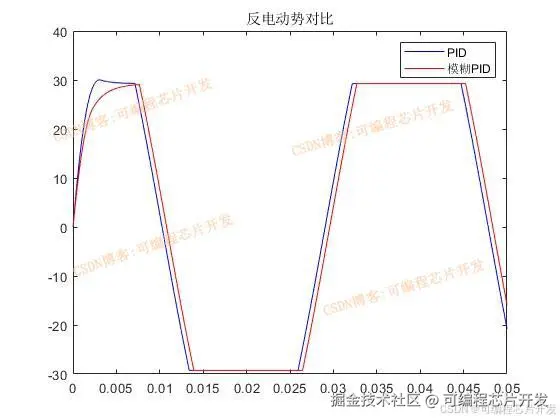

1.转速对比,并局部放大显示

2.电流对比,并局部放大显示

3.电压对比,并局部放大显示

4.Te对比,并局部放大显示

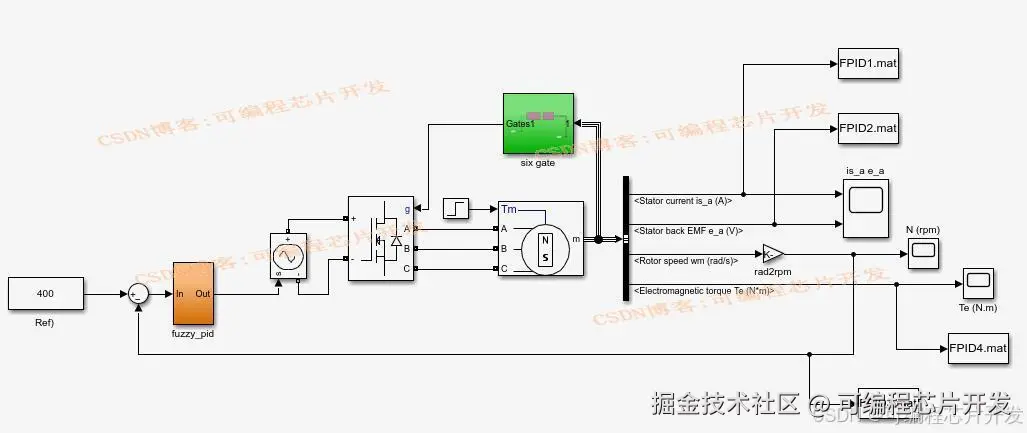

3.核心程序与模型

版本:MATLAB2022a

76

4.系统原理简介

4.1无刷直流电机(BLDCM)原理

无刷直流电机是一种高性能的电动机,它使用电子开关电路代替传统的机械电刷和换向器,具有高效率、低维护成本的特点。BLDCM的基本组成包括定子绕组、永磁转子、位置传感器等部件。BLDCM的数学模型可以表示为一组微分方程。假设电机绕组采用星形连接方式,忽略磁饱和效应,电机的电压方程可以表示为:

其中,va​,vb​,vc​ 分别是绕组a、b、c的端电压;ia​,ib​,ic​ 是流过各绕组的电流;ea​,eb​,ec​ 是反电动势;Ra​,Rb​,Rc​ 是绕组电阻;La​,Lb​,Lc​ 是绕组自感。电机的电磁转矩Te​ 可以表示为:

其中,kt​ 是转矩常数;ϕa​,ϕb​,ϕc​ 是绕组产生的磁通量。

4.2 六步换相逆变器

六步换相逆变器是无刷直流电机驱动系统的关键组成部分之一,负责将直流电源转换为交流电源以驱动电机。

六步换相逆变器通过控制六个功率晶体管的开关状态来实现电机的六步运行模式。每一步的开关状态决定了电机绕组的通电顺序,从而产生连续旋转的磁场驱动电机转动。

六步换相逆变器的控制策略通常基于霍尔位置传感器提供的信号来确定电机转子的位置,进而控制开关状态。具体而言,电机绕组的电流波形在每个周期内会经历六种不同的状态。

4.3 模糊PID控制器

模糊PID控制器是一种结合了模糊逻辑与PID控制技术的控制器,能够提高系统的鲁棒性和适应性。PID控制器的基本形式为:

而模糊逻辑控制通过模糊化输入、模糊推理和清晰化输出三个步骤来实现。模糊PID控制器结合了PID控制器的精确性和模糊逻辑的灵活性,适用于非线性系统的控制。

基于模糊PID控制的六步逆变器供电无刷直流电机调速系统是一种有效的电机控制方案。通过将模糊逻辑与PID控制相结合,系统能够更好地应对非线性特性,提高控制精度和响应速度。此外,六步换相逆变器确保了电机的平稳运行和高效性能。这种综合控制系统的设计为无刷直流电机的应用提供了广泛的可能性,尤其是在需要高精度调速的应用场合。
