WPF：3D顶点共享与法线设置对光照效果的影响

一、功能及效果对照

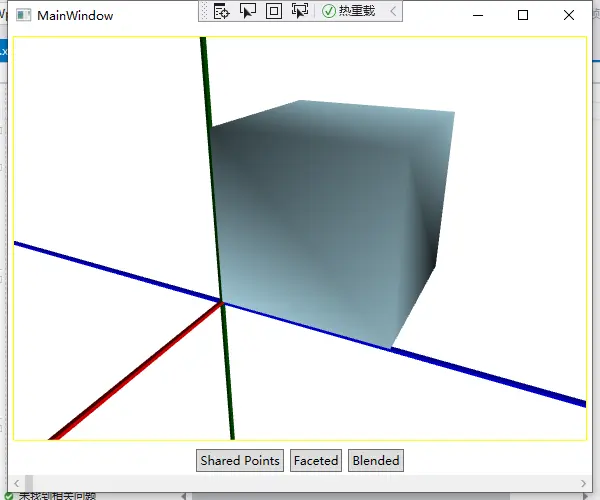

程序在 3D 场景中显示一个浅蓝色的立方体，该立方体可绕 Y 轴旋转（通过下方的滚动条控制角度）。
三个按钮分别切换立方体的几何网格类型，演示顶点共享与法线设置对光照效果的影响：
- Shared Points：8 个顶点被多个三角形共享，但未指定法线，渲染结果通常不正确（全黑或异常）。
- Blended：8 个顶点，但手动指定了每个顶点的法线（不准确的平滑法线），导致表面呈现平滑着色（类似球体）。
- Faceted：每个面使用独立的顶点（共 24 个），每个顶点法线与面法线一致，呈现棱角分明的立体效果。
坐标轴用红（X）、绿（Y）、蓝（Z）三条线表示，辅助观察空间方位。

二、坐标轴的生成

第三方库 3DTools 中的 ScreenSpaceLines3D 可以绘制坐标轴。

该控件能在 3D 场景中绘制始终面对屏幕的线条。
但是WPF 的 3D 引擎（Viewport3D）没有直接提供画线图元，最直接的方式是用几何体（如长方体或圆柱）近似线条。

这种方法虽然无法实现屏幕对齐的"无限细线"，但足以满足坐标轴指示需求，且完全内置于 WPF 中。
使用纯 WPF 原生 3D 元素模拟坐标轴：
- 定义了一个沿 X 轴方向的细长方体网格（AxisMesh），长度为 40，截面为 0.2×0.2。
- 该网格包含 24 个顶点（每个面 4 个独立顶点）和对应的法线，确保光照正确。
- 通过 RotateTransform3D 对该网格进行旋转，生成 Y 轴（绕 Z 轴旋转 -90°）和 Z 轴（绕 Y 轴旋转 90°），并赋予不同颜色材质。
- 坐标轴保持在原点，长度覆盖 -20 到 20

三、坐标轴网格构造详解

（以 AxisMesh 为例）

复制代码

<MeshGeometry3D x:Key="AxisMesh"
    Positions="
        -20,-0.1,-0.1   20,-0.1,-0.1   20,0.1,-0.1   -20,0.1,-0.1   <!-- 前面 -->
        -20,-0.1,0.1   -20,0.1,0.1    20,0.1,0.1     20,-0.1,0.1    <!-- 后面 -->
         20,-0.1,-0.1   20,-0.1,0.1   20,0.1,0.1     20,0.1,-0.1    <!-- 右面 -->
        -20,-0.1,-0.1  -20,0.1,-0.1  -20,0.1,0.1    -20,-0.1,0.1   <!-- 左面 -->
        -20,0.1,-0.1    20,0.1,-0.1   20,0.1,0.1    -20,0.1,0.1    <!-- 上面 -->
        -20,-0.1,-0.1  -20,-0.1,0.1   20,-0.1,0.1    20,-0.1,-0.1   <!-- 下面 -->
    "
    TriangleIndices="0,1,2 0,2,3   4,5,6 4,6,7   8,9,10 8,10,11
                    12,13,14 12,14,15   16,17,18 16,18,19   20,21,22 20,22,23"
    Normals="0,0,-1 ..." />

每个面独立占据 4 个连续顶点，并指定该面的法线方向（如前面为 (0,0,-1)）。
每个面由两个三角形组成（索引顺序保证逆时针，法线向外）。
由于每个面顶点独立，旋转后法线会随整体几何体正确变换，无需额外处理。

四、为什么会产生不同的渲染效果

1、SharedPoints

（共享顶点，无法线）

WPF 在无法线时会尝试自动计算，但默认情况下（无法线）光照计算会失效，因为法线向量为零向量，导致物体呈现黑色或不受光影响。实际上，这种设置下渲染出的立方体是全黑或仅有环境光，无法看出立体感。
演示不指定法线时会出现光照异常，强调法线对于 3D 渲染的重要性。

2、Blended

（共享顶点 + 手动法线）

手动指定了 8 个法线向量，但注意这些法线并不是该顶点在真实立方体表面的正确法线。

真实立方体的顶点法线应是该顶点相邻所有面法线的平均（用于平滑着色），但这里的法线值混乱（例如 (0,1,0) 和 (1,0,0) 反复出现），并没有正确计算。
然而，正因为有了法线值，WPF 会使用它们进行光照计算，每个顶点只关联一个法线，因此不同面共享的顶点拥有相同的法线，导致光照在面之间平滑过渡，呈现类似"球体"的柔和效果，即平滑着色（尽管法线不准确，但视觉效果是平滑的。
演示即使法线不准确，只要提供了法线，就能产生光照效果，并且由于顶点共享，会得到平滑插值着色。

3、Faceted

（独立顶点，自动法线）

法线：未显式指定。

但由于每个面的顶点都是独立的（不与其他面共享），WPF 在渲染时会根据每个三角形的三个顶点坐标自动计算面法线（通过叉积）。因为每个面的四个顶点只属于该面，所以该面的两个三角形的法线完全一致，且垂直于该面。于是每个面都拥有独立的、正确的面法线，光照在每个面上均匀，相邻面之间法线跳跃，产生棱角分明的平坦着色效果，即"面片状"立方体。
演示独立顶点时，WPF 能自动生成正确的面法线，实现清晰锐利的棱边效果，这是 3D 建模中最常见的"硬边"处理方式。

五、对比

特性	SharedPoints	Blended	Faceted
顶点数量	8（共享）	8（共享）	24（独立）
顶点共享	是	是	否
法线来源	无（光照失效）	手动指定（但不精确）	自动计算（每个面独立）
着色效果	黑色/无光照	平滑（类似球体）	棱角分明（硬边）
三角形索引	引用 8 个顶点	引用 8 个顶点	引用连续顶点，无共享
教学意义	强调法线必要性	展示平滑着色原理	展示平坦着色与硬边

六、法线设置原理

1、为什么 SharedPoints 没有法线就会黑？

WPF 的光照模型需要每个顶点处的法线方向来计算漫反射和镜面反射。若法线为零向量，则光线与表面无夹角，反射亮度为零，物体呈现全黑（除非有环境光）。

2、为什么 Blended 中法线不准确但仍有颜色？

因为法线向量非零，即便不准确，WPF 仍会用它计算光照，产生随角度变化的亮度，但由于法线在顶点间共享，着色器会在三角形面内插值这些法线，形成平滑渐变。

3、为什么 Faceted 能自动生成正确法线？

当 WPF 遇到未指定法线的网格时，会为每个三角形计算其面法线，并将该法线赋给三角形的三个顶点。由于每个顶点只属于一个三角形（独立顶点），该顶点的法线就是该面的法线，从而得到硬边效果。

七、源码下载

复制代码

https://download.csdn.net/download/dalong10/93227994
