一 先看清这颗电阻在控制什么
画原理图时，MOS管栅极前面的电阻很容易被顺手填成10Ω。参考设计这么用，上一块板子也这么用，似乎没有必要多想。可到了调试阶段，换成4.7Ω，温度可能下来一点，尖峰却变大；换成22Ω，波形安静了，满载温升又上去了。
这颗电阻没有一个放之四海而皆准的答案。它需要配合器件、驱动器和PCB，在开关损耗、振铃与误导通风险之间找到可接受的工作点。本文以常见硅N沟道功率MOS管的硬开关应用为主。

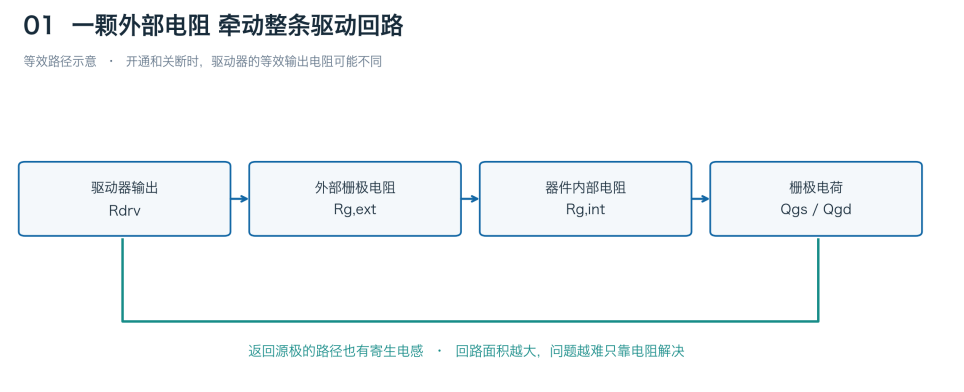

图1 驱动回路等效路径，电阻和寄生参数共同影响开关过程。
MOS管保持导通时，栅极的直流电流很小；切换状态时，驱动器却要迅速完成充放电。外部栅极电阻控制的是这段瞬态过程，它与驱动器输出等效电阻、MOS管内部栅极电阻共同作用。1
因此，不能只问"外部用了多少欧"。同样的10Ω，换一颗拉电流能力不同的驱动器，或者换成内部栅极电阻不同的MOS管，速度就可能变化。开通和关断时，驱动器的输出阻抗也未必相同。
还要区分串联栅极电阻与栅源下拉电阻。前者主要调整动态充放电，后者用于给栅极提供静态偏置路径，帮助避免悬空；两者的作用不同，不能互相代替。
二 先理解米勒平台 再讨论开关速度
驱动器输出变高，并不代表MOS管瞬间完成导通。栅源电压先上升，器件电流开始建立；在典型钳位感性负载的开通过程中，随后会出现一段栅压变化较小、漏源电压明显下降的区间，这就是常说的米勒平台。
在这个阶段，驱动器仍然输出电流，电荷主要用于完成与漏源电压变化相关的栅漏充电过程。用Qgd除以平台阶段的平均栅极电流，可以粗略估计这段电压转换时间。2

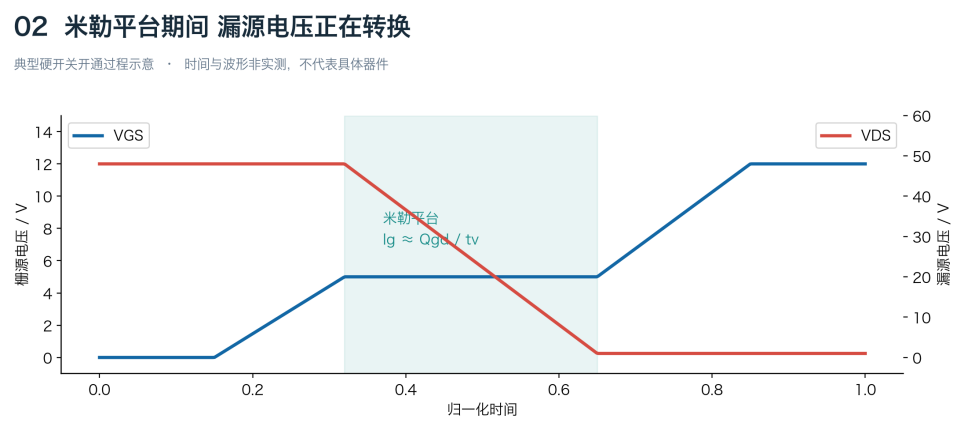

图2 米勒平台与漏源电压转换的关系，曲线仅为原理示意。
这也是为什么不能只看输入电容Ciss，再套一个固定RC时间常数，就宣称已经算出了完整开关时间。器件电容随电压变化，实际充放电过程也包含不同阶段。
数据手册中的栅电荷曲线，要连同测试电流、漏源电压和栅极驱动幅度一起看。平台电压与Qgd并非脱离工况的常数。从曲线上读出的数值，只能作为相近条件下的估算依据。
还有一个常见误区：VGS(th)不是推荐驱动电压。它是在规定的小电流条件下测得的门限。要让器件在负载电流下充分导通，应核对厂家给出的驱动要求和对应VGS条件下的导通电阻。2
三 电阻变大或变小 都要同时看代价
在其他条件接近时，减小开通电阻通常会提高栅极充电电流，使开通过程更快。但负载换流也可能更猛烈，开关节点变化率、反向恢复相关应力和干扰需要同步观察。增大开通电阻则可能减缓这些变化，同时增加开通损耗。
关断侧也有两面性。较低的关断阻抗有利于及时抽走栅极电荷，但关断电流变化过快时，功率回路寄生电感造成的电压尖峰可能加重。12

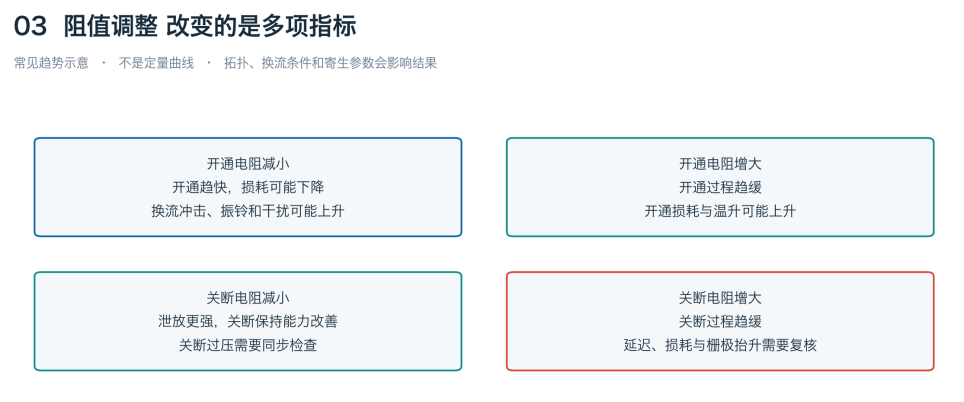

图3 调整方向与常见代价，具体趋势需结合工况验证。
只盯着VGS是否"方正"，很容易选错方向。需要把VDS和电流放到同一时间轴上，确认电压尖峰、换流电流和栅极动作之间的关系。波形干净了却明显发热，说明还要核对开关损耗和散热。
在半桥中，还要观察关断中的另一只MOS管。对侧切换引起的漏极电压快速变化，可能通过Cgd向栅极注入位移电流。关断路径阻抗偏高时，栅极就可能被抬升。必要时应评估米勒钳位等措施。3
电流尖峰也不一定就是上下管沟道直通，其中可能包含输出电容充放电和体二极管反向恢复。先判断机制，再决定改开通电阻、关断电阻、死区还是布局。
四 用一个算例确定初始阻值
假设驱动电压为12V，米勒平台电压为5V，Qgd为20nC，希望漏源电压转换阶段约为100ns。驱动器拉电流时的输出等效电阻暂取2Ω，器件内部栅极电阻取1Ω。以上参数用于演示计算，不对应指定器件。
先计算平台阶段电流：Ig ≈ Qgd / tv = 20nC / 100ns = 0.2A。再估算总串联电阻：R总 ≈ (Vdrv - Vplateau) / Ig = 35Ω。扣除驱动器和器件内部电阻，得到外部电阻约32Ω，可选33Ω进入首轮验证。2

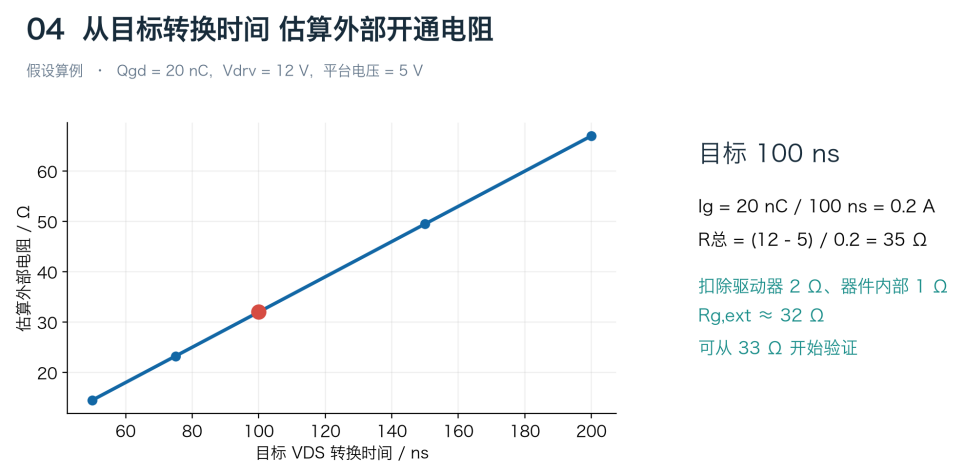

图4 假设参数下的选值计算，33Ω仅作为该算例的初始验证值。
100ns是本例选定的目标，不是通用推荐值，也不是从驱动指令发出到完全导通的总时间。实际设计要先确定可接受的损耗和开关变化率，再选择目标。图中的其他点只反映这组假设下的计算关系。
还要校核起始充电峰值。按同一简化电阻模型，采用33Ω时，栅压接近0V的瞬间电流约为12 / (33 + 2 + 1) = 0.33A。驱动器可能出现非线性输出压降或限流，因此还需查看输出特性，不能只看首页的峰值电流标称。
如果算出的外部电阻为负值，说明这个目标超出了所假设驱动回路的能力，不能安装"负电阻"来补偿。应重新选择目标、驱动器或器件。最终选值仍要回到实测波形。
五 开通和关断可以分开选 电阻功率也要核对
一颗串联电阻同时影响充电和放电，调试空间有限。若开通需要慢一点、关断需要更强的泄放能力，可以通过二极管分流或驱动器独立输出，分别设置Ron与Roff。2
画具体电路时，要逐一追踪充电与放电方向，确认哪个二极管导通、哪些电阻仍在串联或并联。不能只看元件名字叫Ron还是Roff；二极管压降、脉冲电流能力和回路寄生参数都要计入。

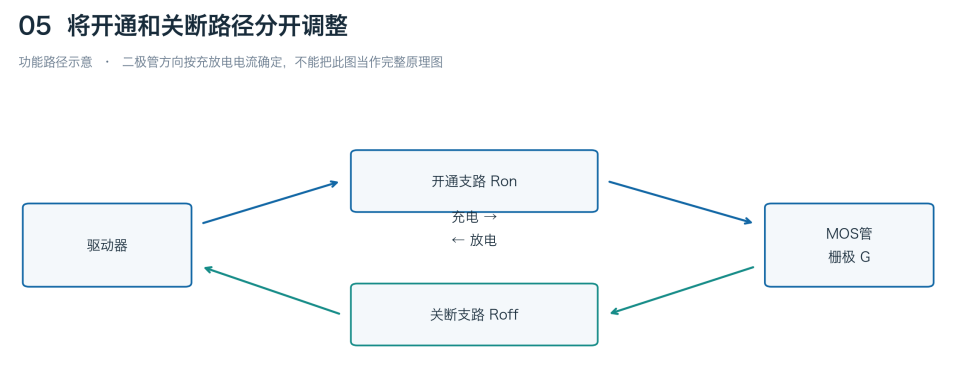

图5 独立充放电路径的功能示意，具体接法需核对器件资料。
平均功率不大，并不代表小封装一定合适。以0V到Vdrv驱动为例，栅极驱动供电功率可用Qg × Vdrv × fs作一阶估算。例如Qg为60nC、12V、100kHz时约为0.072W，但这不是全部落在外部电阻上的功耗，也不包含驱动器所有内部损耗。2
外部电阻分到多少热耗散，要结合充放电路径确定；每次脉冲的峰值功率、能量和重复频率，还要符合电阻厂商的脉冲负载曲线。不能仅凭平均功率低于额定值就结束选型。
并联MOS管时，通常需要为各器件布置独立栅极电阻，并关注支路对称性。只在总入口放一颗电阻，无法充分约束器件之间的局部耦合与振荡。
六 上板调试 用记录而不是凭感觉定值
建议为每个候选阻值记录母线电压、负载、开关频率、驱动电压、温度以及探头接法。先在低能量、受控条件下核对动作，再逐步提高电压和负载。一次只改一个变量，才知道变化来自哪里。
测量点尽量靠近器件引脚。高侧MOS管的VGS是栅极相对它自身源极的电压，不能用栅极对系统地电压代替。应使用适合测量位置的差分或隔离探头，核对共模、差模量程和高频共模抑制能力。

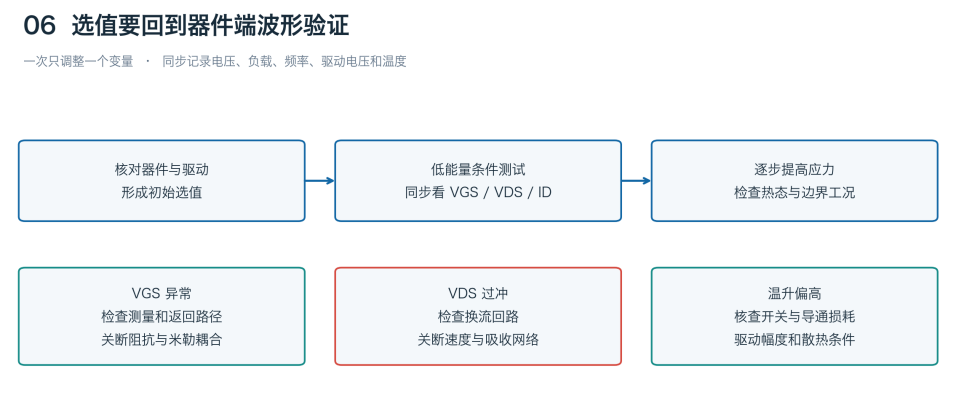

图6 从初始选值到器件端波形和热态验证的调试流程。
普通接地示波器的地夹不能接到高侧开关节点，也不要断开示波器保护地做悬浮测量。快速共模变化与过长的探测回路，都可能制造并不存在的尖峰；改器件之前，先确认测量可信。
每轮至少检查VGS正负峰值、关断期间的抬升、VDS最大值、电流异常和稳态温升。调整开关速度后，还要复核器件端有效死区，并覆盖热态、启动、停机、限流和驱动欠压等工况。
如果电阻怎么调都顾此失彼，就该回头检查布局：驱动器去耦是否就近、栅极与返回路径是否紧凑、是否与功率电流共用过多源极电感。有Kelvin源极的器件，应按厂商要求使用。1
下次再填上"10Ω"时，给它附上一组依据：为什么从这里开始，器件端波形是什么样，最差工况下还剩多少余量。这组证据，比一个看起来熟悉的阻值更有价值。
调试记录与参考资料
固定测试条件后，逐一对比候选阻值。下面的记录项适合直接放进调试报告，是否合格应依据器件规格和项目要求判断。
|-------|--------------------------|
| 记录项目 | 应保留的内容 |
| 工况与器件 | MOS管和驱动器型号、母线电压、负载、频率、温度 |
| 电阻与路径 | Ron、Roff、二极管方向以及共用电阻 |
| 栅极波形 | VGS正负峰值、振铃、关断抬升、实际开关延迟 |
| 功率回路 | VDS峰值、电流尖峰、有效死区与换流过程 |
| 温度与功耗 | 相同散热条件下的温升及驱动电阻脉冲负载 |
| 测试边界 | 热态、启动、停机、限流、欠压等状态 |
参考资料
1 TI 外部栅极电阻设计指南
https://www.ti.com/lit/pdf/slla385
2 TI MOSFET与IGBT栅极驱动基础
https://www.ti.com/lit/ml/slua618a/slua618a.pdf
3 TI 米勒钳位应用说明
https://www.ti.com/document-viewer/lit/html/SLYA091/GUID-2DA39407-8B48-4337-A3C3-C28780CB1745
配图说明：6张图均为本文绘制的技术示意，曲线不是实测波形。算例采用假设参数，具体选值以所用器件数据手册及实测结果为准。
