本文深入剖析 BlueZ 5.x 的整体架构设计，从用户态到内核态逐层拆解核心组件、源码逻辑与运行机制。通过对比 BlueZ 4.x 与 5.x 的架构差异，揭示 Management Interface 引入的革命性变化。结合源码细节，详细解析适配器管理、设备管理、Profile 框架、插件系统、D-Bus 抽象层、IO 抽象层等核心模块的交互逻辑与数据流转，为蓝牙开发从业者提供系统化的架构认知和源码阅读指南。
目录
[一、BlueZ 5.x 架构演进：从 HCID 到统一蓝牙守护进程](#一、BlueZ 5.x 架构演进：从 HCID 到统一蓝牙守护进程)
[1.1 架构演进历程](#1.1 架构演进历程)
[1.2 架构总览图](#1.2 架构总览图)
[2.1 bluetoothd 主守护进程](#2.1 bluetoothd 主守护进程)
[2.2 Adapter Manager（适配器管理器）](#2.2 Adapter Manager（适配器管理器）)
[2.3 Device Manager（设备管理器）](#2.3 Device Manager（设备管理器）)
[2.4 Profile Manager（Profile管理器）](#2.4 Profile Manager（Profile管理器）)
[2.5 Plugin System（插件系统）](#2.5 Plugin System（插件系统）)
[2.6 Advertising Manager（广播管理器）](#2.6 Advertising Manager（广播管理器）)
[2.7 Adv Monitor Manager（广播监控管理器）](#2.7 Adv Monitor Manager（广播监控管理器）)
[三、D-Bus 抽象层：gdbus 库](#三、D-Bus 抽象层：gdbus 库)
[3.1 设计目标](#3.1 设计目标)
[3.2 核心数据结构](#3.2 核心数据结构)
[3.3 方法调用机制](#3.3 方法调用机制)
[3.4 对象管理器模式](#3.4 对象管理器模式)
[四、IO 抽象层：GLib 到 ELL 的迁移](#四、IO 抽象层：GLib 到 ELL 的迁移)
[4.1 双后端设计](#4.1 双后端设计)
[4.2 IO 抽象接口](#4.2 IO 抽象接口)
[4.3 GLib 后端实现](#4.3 GLib 后端实现)
[五、BTIO 层：蓝牙 Socket 抽象](#五、BTIO 层：蓝牙 Socket 抽象)
[5.1 设计目标](#5.1 设计目标)
[5.2 核心数据结构](#5.2 核心数据结构)
[5.3 核心 API](#5.3 核心 API)
[5.4 Profile 中的应用](#5.4 Profile 中的应用)
[6.1 Management Interface（管理接口）](#6.1 Management Interface（管理接口）)
[6.2 mgmt_send() 核心函数源码解析](#6.2 mgmt_send() 核心函数源码解析)
[6.3 HCI 层（主机控制器接口）](#6.3 HCI 层（主机控制器接口）)
[6.4 ATT/GATT 层（属性协议）](#6.4 ATT/GATT 层（属性协议）)
[6.5 GATT Client（GATT 客户端）](#6.5 GATT Client（GATT 客户端）)
[6.6 GATT Database（GATT 数据库服务端）](#6.6 GATT Database（GATT 数据库服务端）)

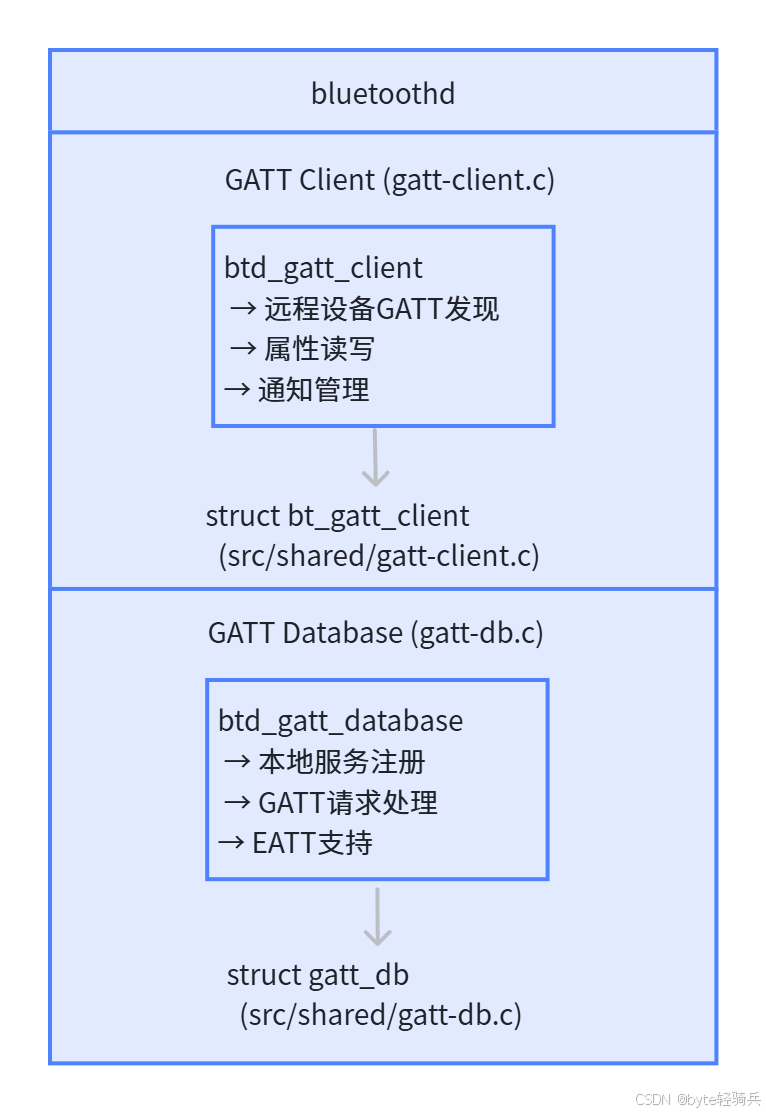

[6.7 GATT 架构关系图](#6.7 GATT 架构关系图)
[七、OBEX 子系统](#七、OBEX 子系统)
[7.1 架构概述](#7.1 架构概述)
[7.2 OBEX 协议层](#7.2 OBEX 协议层)
[7.3 OBEX Profile 插件](#7.3 OBEX Profile 插件)
[8.1 Linux 蓝牙内核子系统](#8.1 Linux 蓝牙内核子系统)
[8.2 用户态与内核态通信机制](#8.2 用户态与内核态通信机制)

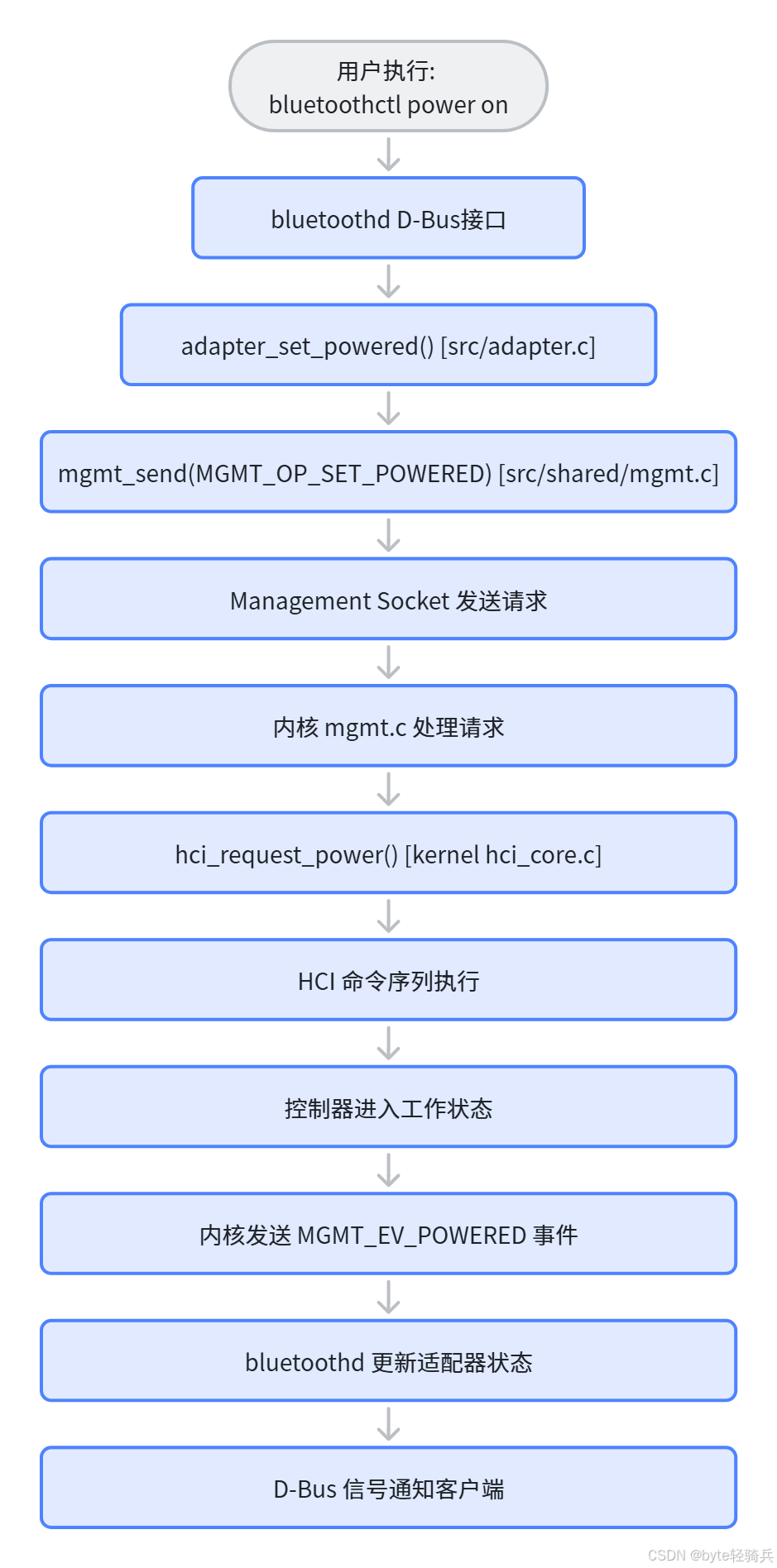

[9.1 蓝牙适配器启动流程](#9.1 蓝牙适配器启动流程)
[9.2 BLE 设备发现流程](#9.2 BLE 设备发现流程)

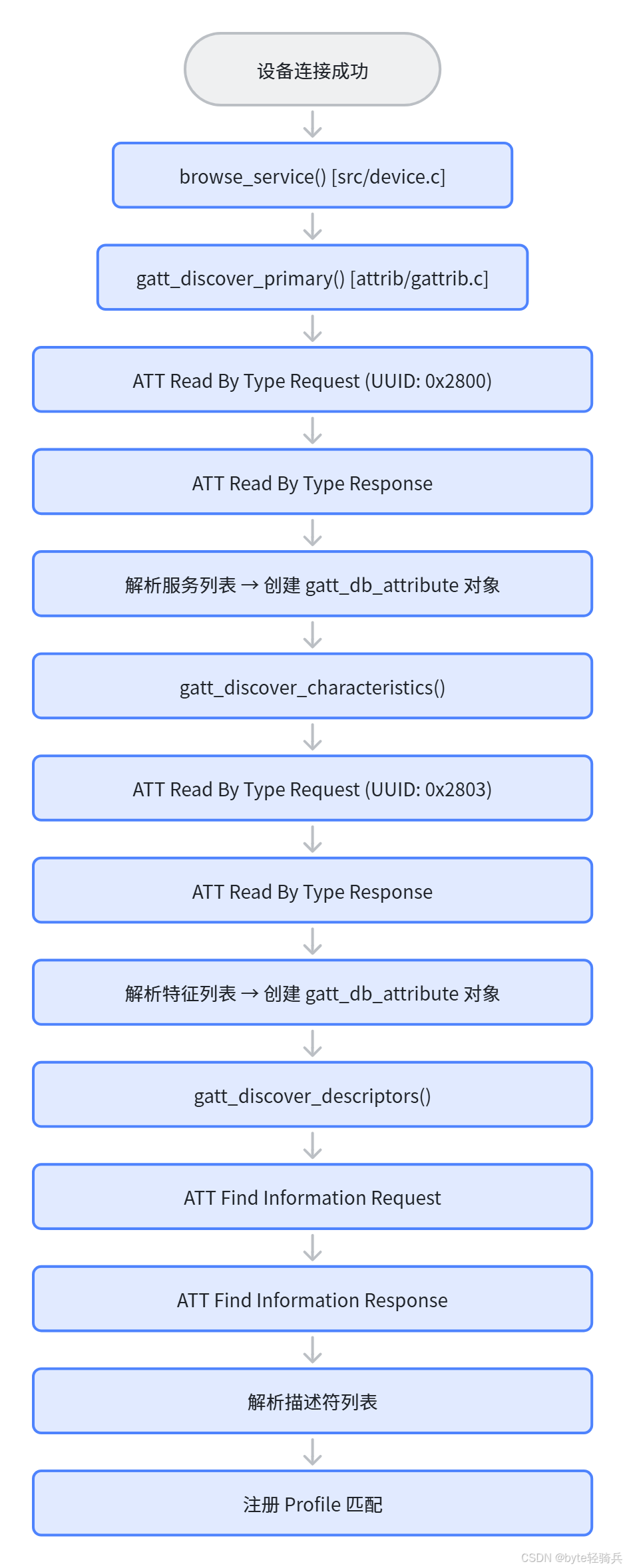

[9.3 GATT 服务发现流程](#9.3 GATT 服务发现流程)
[十、BlueZ 4.x vs 5.x 架构对比](#十、BlueZ 4.x vs 5.x 架构对比)
[10.1 架构差异对比表](#10.1 架构差异对比表)
[10.2 Management Interface 带来的变革](#10.2 Management Interface 带来的变革)
[十一、Profile 层架构详解](#十一、Profile 层架构详解)
[11.1 Profile 实现模式](#11.1 Profile 实现模式)
[11.2 Profile 与 D-Bus 的集成](#11.2 Profile 与 D-Bus 的集成)
[12.1 事件驱动架构](#12.1 事件驱动架构)
[12.2 引用计数管理](#12.2 引用计数管理)
[12.3 队列数据结构](#12.3 队列数据结构)
[12.4 双后端 IO 设计模式](#12.4 双后端 IO 设计模式)
[13.1 架构设计亮点](#13.1 架构设计亮点)
[13.2 源码阅读路线](#13.2 源码阅读路线)
[13.3 工程实践建议](#13.3 工程实践建议)
核心知识点速览
|-------------------|------------------------------|----------------|-----------------------------------------------------|
| 层级 | 核心组件 | 职责定位 | 关键文件 |
| 用户态应用层 | bluetoothctl、btmon、hcitool | 命令行交互与调试工具 | client/main.c、monitor/main.c、tools/hcitool.c |
| D-Bus 抽象层 | gdbus 库 | D-Bus 对象/监视器抽象 | gdbus/gdbus.h、gdbus/object.c |
| 用户态服务层 | bluetoothd 守护进程 | 蓝牙服务核心管理 | src/main.c、src/btd.h |
| IO 抽象层 | io-glib/io-ell | 跨平台 IO 抽象 | src/shared/io-glib.c、src/shared/io-ell.c |
| Profile 层 | A2DP、HFP、GATT、HID 等 | 协议Profile实现 | profiles/audio/、profiles/input/、attrib/ |
| 共享库 层 | HCI、ATT、GATT、mgmt | 协议栈核心逻辑 | src/shared/hci.c、src/shared/mgmt.c、src/shared/att.c |
| 内核接口层 | Management Socket、HCI Socket | 用户态与内核态通信 | lib/mgmt.h、lib/hci.h |
| 内核协议栈层 | HCI、L2CAP、SMP、GATT | 蓝牙协议核心实现 | Linux kernel net/bluetooth/ |
| OBEX 子系统 | obexd | 对象交换协议服务 | obexd/src/main.c、gobex/gobex.h |
一、BlueZ 5.x 架构演进：从 HCID 到统一蓝牙守护进程
1.1 架构演进历程
BlueZ 4.x 架构特点：
多守护进程模式：hcid（HCI管理）、sdpd（SDP服务发现）、hidd（HID设备）等
直接使用 HCI Socket 与内核交互
Profile 模块耦合度高，扩展性差
BlueZ 5.x 架构革新：
统一守护进程：bluetoothd 承担所有蓝牙服务管理职责
引入 Management Interface：取代大量直接 HCI 命令
插件化架构：Profile 和功能模块通过插件动态加载
完整 LE（低功耗）支持：原生支持 BLE 协议栈
GLib 到 ELL 迁移：逐步用 ELL（Embedded Linux Library）替代 GLib

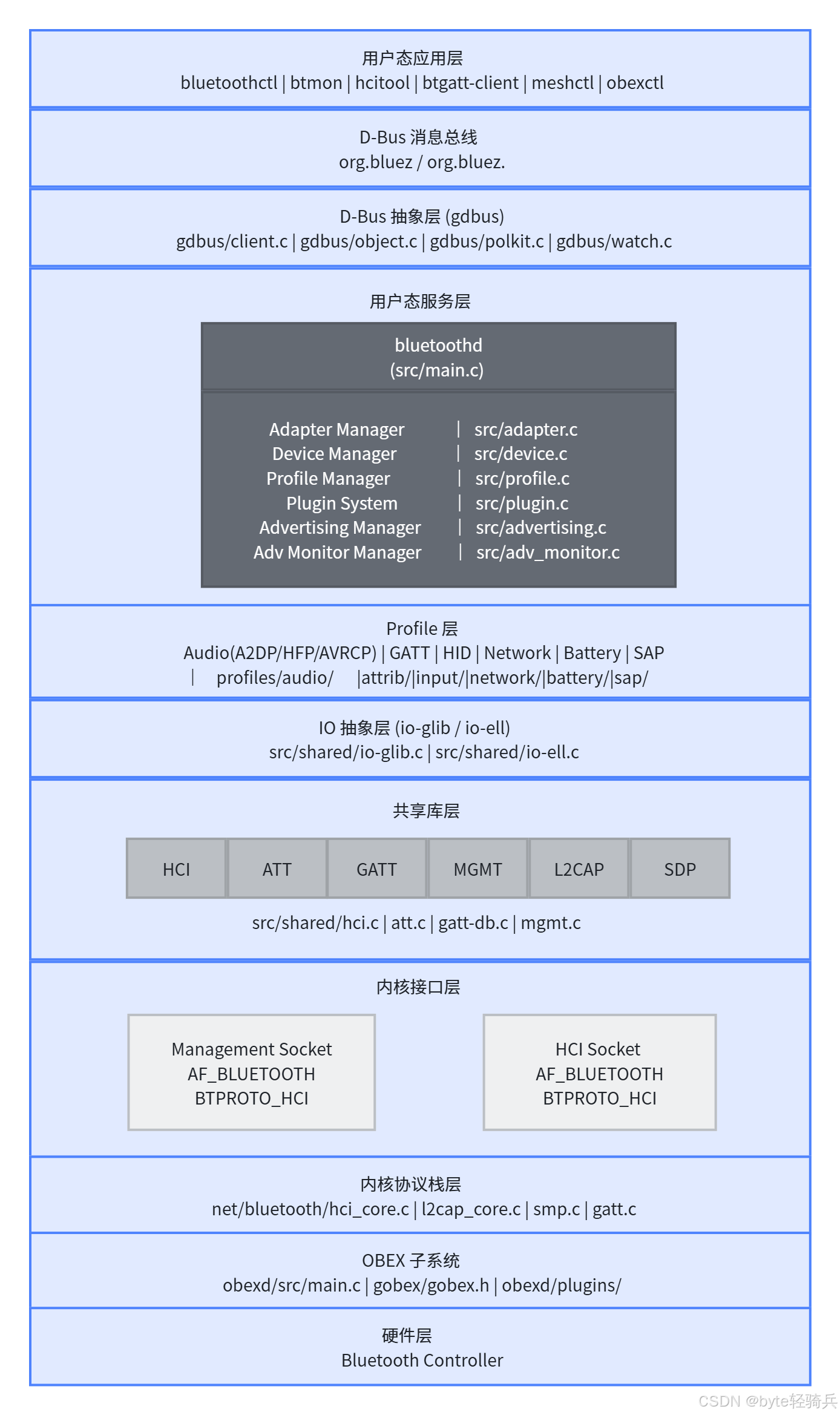

1.2 架构总览图
二、用户态核心组件深度解析
2.1 bluetoothd 主守护进程
bluetoothd 是 BlueZ 5.x 的核心守护进程，负责整个蓝牙协议栈的管理和协调。其启动流程在 src/main.c中定义：
初始化流程（ main函数 核心逻辑）：
cpp
int main(int argc, char *argv[]) {
init_defaults(); // 1. 初始化默认配置
g_option_context_parse(...); // 2. 解析命令行参数
mainloop_init(); // 3. 初始化事件循环
__btd_log_init(...); // 4. 初始化日志系统
parse_config(main_conf); // 5. 解析配置文件
connect_dbus(); // 6. 连接 D-Bus
adapter_init(); // 7. 初始化适配器管理
btd_device_init(); // 8. 初始化设备管理
btd_agent_init(); // 9. 初始化配对代理
btd_profile_init(); // 10. 初始化Profile框架
start_sdp_server(); // 11. 启动SDP服务器
plugin_init(...); // 12. 加载插件
rfkill_init(); // 13. 初始化射频开关
mainloop_run_with_signal(...); // 14. 进入主事件循环
}核心配置结构（src/btd.h）：
cpp
struct btd_opts {
char *name; // 设备名称
uint32_t class; // 设备类别
gboolean pairable; // 是否可配对
uint32_t pairto; // 配对超时
uint32_t discovto; // 可发现超时
uint32_t tmpto; // 临时设备超时
uint8_t privacy; // 隐私模式
bool device_privacy; // 设备级隐私
bt_mode_t mode; // 工作模式(DUAL/BREDR/LE)
bt_gatt_cache_t gatt_cache; // GATT缓存策略
uint16_t gatt_mtu; // GATT MTU大小
uint8_t gatt_channels; // GATT通道数
struct btd_avdtp_opts avdtp; // AVDTP配置
uint8_t key_size; // 密钥大小
enum jw_repairing_t jw_repairing; // Just Works重配对策略
struct btd_advmon_opts advmon; // 广播监控配置
...
};2.2 Adapter Manager（适配器管理器）
适配器管理器负责管理系统中的蓝牙控制器，其核心逻辑在 src/adapter.c 中实现。
核心职责：
-
检测和管理蓝牙控制器的接入/移除
-
控制适配器的电源状态（开启/关闭）
-
管理设备发现流程
-
维护适配器级别的配置和状态
关键数据结构（src/adapter.c:235）：
cpp
struct btd_adapter {
int ref_count; // 引用计数
uint16_t dev_id; // 设备ID
struct mgmt *mgmt; // Management Interface实例
bdaddr_t bdaddr; // 控制器蓝牙地址
uint8_t bdaddr_type; // 地址类型
uint32_t dev_class; // 控制器设备类别
char *name; // 控制器设备名称
char *short_name; // 控制器短名称
uint32_t supported_settings; // 支持的设置项
uint32_t pending_settings; // 待处理设置项
uint32_t current_settings; // 当前设置项
char *path; // D-Bus对象路径
uint16_t manufacturer; // 制造商ID
uint8_t major_class; // 配置的主类别
uint8_t minor_class; // 配置的子类别
char *system_name; // 配置的系统名称
char *modalias; // 设备别名(USB modalias)
bool stored_discoverable; // 存储的可发现模式
uint32_t discoverable_timeout; // 可发现超时(秒)
uint32_t pairable_timeout; // 可配对超时(秒)
char *current_alias; // 当前适配器名称别名
char *stored_alias; // 存储的适配器名称别名
bool discovering; // 正在发现状态
bool filtered_discovery; // 过滤发现模式
uint8_t discovery_type; // 当前活动发现类型
uint8_t discovery_enable; // 发现使能/禁用
bool discovery_suspended; // 发现已暂停
bool discovery_discoverable; // 发现时可被发现
GSList *discovery_list; // 发现客户端列表
GSList *set_filter_list; // 设置了过滤但未扫描的客户端
struct mgmt_cp_start_service_discovery *current_discovery_filter;
struct discovery_client *client; // 活动发现客户端
GSList *discovery_found; // 已发现设备列表
unsigned int discovery_idle_timeout; // 发现间隔超时
unsigned int passive_scan_timeout; // 被动扫描间隔超时
...
};适配器发现机制 ：通过 Management Interface 监听 MGMT_EV_CONTROLLER_FOUND 事件，当新控制器接入时自动创建适配器对象。
2.3 Device Manager（设备管理器）
设备管理器负责管理已发现的蓝牙设备，核心逻辑在 src/device.c中实现。
核心职责：
-
设备发现与过滤
-
设备配对与绑定
-
连接管理
-
GATT服务发现
-
SDP服务浏览
设备状态机：
cpp
UNKNOWN → DISCOVERING → CONNECTING → CONNECTED
↓ ↓ ↓ ↓
IDLE DISCONNECTED DISCONNECTING IDLE配对流程核心逻辑：
-
收到配对请求 → 创建
bonding_req结构 -
调用 Agent 获取 PIN/密钥 → 通过 Management Interface 发送配对命令
-
等待配对结果 → 更新设备绑定状态
-
存储绑定信息到本地（storage.c）
2.4 Profile Manager（Profile管理器）
Profile 管理器负责管理各种蓝牙协议 Profile 的注册和生命周期，核心逻辑在 src/profile.c中实现。
Profile 注册机制：
cpp
int btd_profile_register(struct btd_profile *profile) {
// 1. 验证Profile定义
// 2. 注册到Profile列表
// 3. 为已有设备尝试匹配Profile
// 4. 注册D-Bus接口
}标准 Profile 通道分配（src/profile.c）：
|-------------|----------------|----------|
| Profile | 默认RFCOMM通道 | UUID |
| DUN | 1 | 0x1103 |
| SPP | 3 | 0x1101 |
| HSP HS | 6 | 0x1108 |
| HFP HF | 7 | 0x111e |
| OPP | 9 | 0x1105 |
| FTP | 10 | 0x1106 |
| PBAP | 15 | 0x112f |
2.5 Plugin System（插件系统）
插件系统实现了 BlueZ 5.x 的模块化架构，核心逻辑在 [src/plugin 中实现。
插件加载机制：
cpp
struct bluetooth_plugin {
void *handle; // 动态库句柄
gboolean active; // 激活状态
struct bluetooth_plugin_desc *desc; // 插件描述
};
bool add_plugin(void *handle, struct bluetooth_plugin_desc *desc) {
// 1. 检查版本兼容性
// 2. 创建插件对象
// 3. 按优先级排序插入
// 4. 启用调试开关
}内置插件与动态插件：
-
内置插件：编译时静态链接（通过
src/builtin.h生成） -
动态插件：运行时加载（位于
plugins/目录）
常用插件：
-
policy.c：安全策略管理 -
autopair.c：自动配对功能 -
sixaxis.c：PlayStation控制器支持 -
wiimote.c：Wii遥控器支持
2.6 Advertising Manager（广播管理器）
广播管理器负责管理 BLE 广播功能，核心逻辑在 src/advertising.c中实现。
核心数据结构：
cpp
struct btd_adv_manager {
struct btd_adapter *adapter; // 所属适配器
struct queue *clients; // 广播客户端列表
struct mgmt *mgmt; // Management Interface实例
uint16_t mgmt_index; // 管理索引
uint8_t max_adv_len; // 最大广播长度
uint8_t max_scan_rsp_len; // 最大扫描响应长度
uint8_t max_ads; // 最大广播数
uint32_t supported_flags; // 支持的标志位
uint64_t instance_bitmap; // 实例位图
bool extended_add_cmds; // 扩展添加命令支持
int8_t min_tx_power; // 最小发射功率
int8_t max_tx_power; // 最大发射功率
};2.7 Adv Monitor Manager（广播监控管理器）
广播监控管理器负责监控 BLE 广播数据，核心逻辑在 src/adv_monitor.c 中实现。
核心功能：
-
广播模式匹配（基于 UUID、名称、地址等）
-
RSSI 采样与阈值检测
-
低功耗广播过滤
三、D-Bus 抽象层：gdbus 库
3.1 设计目标
gdbus 库是 BlueZ 对 D-Bus 的轻量级封装，提供了以下核心抽象：
-
对象管理：统一的 D-Bus 对象注册和生命周期管理
-
方法调用：简化的方法调用和响应处理
-
属性管理：属性的 get/set 接口
-
信号发布：信号的订阅和发布机制
-
安全策略：Polkit 集成的权限检查
3.2 核心数据结构
接口定义结构（gdbus/gdbus.h）：
cpp
typedef struct GDBusArgInfo GDBusArgInfo;
typedef struct GDBusMethodTable GDBusMethodTable;
typedef struct GDBusSignalTable GDBusSignalTable;
typedef struct GDBusPropertyTable GDBusPropertyTable;
typedef struct GDBusSecurityTable GDBusSecurityTable;
typedef DBusMessage * (* GDBusMethodFunction) (DBusConnection *connection,
DBusMessage *message, void *user_data);
typedef gboolean (*GDBusPropertyGetter)(const GDBusPropertyTable *property,
DBusMessageIter *iter, void *data);
typedef void (*GDBusPropertySetter)(const GDBusPropertyTable *property,
DBusMessageIter *value, GDBusPendingPropertySet id, void *data);3.3 方法调用机制
cpp
DBusMessage *g_dbus_create_method_reply(DBusMessage *message,
const char *interface, const char *method, ...);
bool g_dbus_register_interface(DBusConnection *connection,
const char *path, const char *interface,
const GDBusMethodTable *methods,
const GDBusSignalTable *signals,
const GDBusPropertyTable *properties,
void *user_data, GDBusDestroyFunction destroy);3.4 对象管理器模式
BlueZ 使用 D-Bus Object Manager 模式管理蓝牙对象：
cpp
/org/bluez/hci0 → Adapter 对象
/org/bluez/hci0/dev_XX_XX_XX_XX_XX_XX → Device 对象
/org/bluez/hci0/dev_XX_XX_XX_XX_XX_XX/service0001 → GATT Service 对象
/org/bluez/hci0/dev_XX_XX_XX_XX_XX_XX/service0001/char0002 → GATT Characteristic四、IO 抽象层：GLib 到 ELL 的迁移
4.1 双后端设计
BlueZ 正在从 GLib 逐步迁移到 ELL（Embedded Linux Library），IO 抽象层是这一迁移的关键部分：
|--------|----------------------|-----------------|----------|
| 后端 | 文件 | 依赖 | 适用场景 |
| GLib | src/shared/io-glib.c | GLib GIOChannel | 传统桌面环境 |
| ELL | src/shared/io-ell.c | ELL io API | 嵌入式环境 |
4.2 IO 抽象接口
统一接口定义（src/shared/io.h）：
cpp
struct io;
struct io *io_new(int fd); // 创建IO对象
void io_destroy(struct io *io); // 销毁IO对象
int io_get_fd(struct io *io); // 获取文件描述符
bool io_set_close_on_destroy(struct io *io, bool do_close);
ssize_t io_send(struct io *io, const struct iovec *iov, int iovcnt);
bool io_shutdown(struct io *io);
typedef bool (*io_callback_func_t)(struct io *io, void *user_data);
bool io_set_read_handler(struct io *io, io_callback_func_t callback,
void *user_data, io_destroy_func_t destroy);
bool io_set_write_handler(struct io *io, io_callback_func_t callback,
void *user_data, io_destroy_func_t destroy);
bool io_set_disconnect_handler(struct io *io, io_callback_func_t callback,
void *user_data, io_destroy_func_t destroy);4.3 GLib 后端实现
核心数据结构（src/shared/io-glib.c）：
cpp
struct io_watch {
struct io *io;
guint id;
io_callback_func_t callback;
io_destroy_func_t destroy;
void *user_data;
};
struct io {
int ref_count;
GIOChannel *channel; // GLib IO通道
struct io_watch *read_watch; // 读事件监听
struct io_watch *write_watch; // 写事件监听
struct io_watch *disconnect_watch; // 断开事件监听
};IO 对象创建：
cpp
struct io *io_new(int fd) {
struct io *io;
io = g_try_new0(struct io, 1);
io->channel = g_io_channel_unix_new(fd);
g_io_channel_set_encoding(io->channel, NULL, NULL);
g_io_channel_set_buffered(io->channel, FALSE);
g_io_channel_set_close_on_unref(io->channel, FALSE);
return io_ref(io);
}五、BTIO 层：蓝牙 Socket 抽象
5.1 设计目标
btio 层是 BlueZ 对蓝牙 Socket 的高级抽象，基于 GLib 的 GIOChannel 实现，为 Profile 层提供统一的 L2CAP/RFCOMM/SCO 连接管理接口。
核心优势：
-
统一的连接/监听/接受接口
-
异步回调机制，与 mainloop 无缝集成
-
内置安全级别配置
-
支持蓝牙地址类型和模式配置
5.2 核心数据结构
BtIOOption 选项枚举（btio/btio.h）：
cpp
typedef enum {
BT_IO_OPT_INVALID = 0,
BT_IO_OPT_SOURCE, // 源地址
BT_IO_OPT_SOURCE_BDADDR, // 源蓝牙地址
BT_IO_OPT_SOURCE_TYPE, // 源地址类型
BT_IO_OPT_DEST, // 目标地址
BT_IO_OPT_DEST_BDADDR, // 目标蓝牙地址
BT_IO_OPT_DEST_TYPE, // 目标地址类型
BT_IO_OPT_DEFER_TIMEOUT, // 延迟超时
BT_IO_OPT_SEC_LEVEL, // 安全级别
BT_IO_OPT_KEY_SIZE, // 密钥大小
BT_IO_OPT_CHANNEL, // RFCOMM通道号
BT_IO_OPT_SOURCE_CHANNEL, // 源通道号
BT_IO_OPT_DEST_CHANNEL, // 目标通道号
BT_IO_OPT_PSM, // L2CAP PSM
BT_IO_OPT_CID, // L2CAP CID
BT_IO_OPT_MTU, // MTU大小
BT_IO_OPT_OMTU, // 输出MTU
BT_IO_OPT_IMTU, // 输入MTU
BT_IO_OPT_CENTRAL, // 中心设备模式
BT_IO_OPT_HANDLE, // 连接句柄
BT_IO_OPT_CLASS, // 设备类别
BT_IO_OPT_MODE, // 连接模式
BT_IO_OPT_FLUSHABLE, // 可刷新模式
BT_IO_OPT_PRIORITY, // 优先级
BT_IO_OPT_VOICE, // 语音编码
BT_IO_OPT_PHY, // PHY类型
} BtIOOption;连接类型（btio/btio.c）：
cpp
typedef enum {
BT_IO_L2CAP, // L2CAP协议
BT_IO_RFCOMM, // RFCOMM协议
BT_IO_SCO, // SCO协议
BT_IO_INVALID,
} BtIOType;连接选项结构（btio/btio.c）：
cpp
struct set_opts {
bdaddr_t src; // 源地址
bdaddr_t dst; // 目标地址
BtIOType type; // 连接类型
uint8_t src_type; // 源地址类型
uint8_t dst_type; // 目标地址类型
int defer; // 延迟超时
int sec_level; // 安全级别
uint8_t channel; // RFCOMM通道
uint16_t psm; // L2CAP PSM
uint16_t cid; // L2CAP CID
uint16_t mtu; // MTU
uint16_t imtu; // 输入MTU
uint16_t omtu; // 输出MTU
int central; // 中心模式
uint8_t mode; // 连接模式
int flushable; // 可刷新标志
uint32_t priority; // 优先级
uint16_t voice; // 语音编码
};5.3 核心 API
连接建立（btio/btio.h）：
cpp
GIOChannel *bt_io_connect(BtIOConnect connect, gpointer user_data,
GDestroyNotify destroy, GError **gerr,
BtIOOption opt1, ...);服务监听（btio/btio.h）：
cpp
GIOChannel *bt_io_listen(BtIOConnect connect, BtIOConfirm confirm,
gpointer user_data, GDestroyNotify destroy,
GError **err, BtIOOption opt1, ...);接受连接（btio/btio.h）：
cpp
gboolean bt_io_accept(GIOChannel *io, BtIOConnect connect,
gpointer user_data, GDestroyNotify destroy, GError **err);选项设置（btio/btio.h）：
cpp
gboolean bt_io_set(GIOChannel *io, GError **err, BtIOOption opt1, ...);
gboolean bt_io_get(GIOChannel *io, GError **err, BtIOOption opt1, ...);5.4 Profile 中的应用
btio 被几乎所有 Profile 用于建立和管理蓝牙连接：
|-------------|--------------|----------|
| Profile | 使用协议 | 典型用途 |
| A2DP | L2CAP | 音频数据传输 |
| HFP | RFCOMM + SCO | 语音通话 |
| HSP | RFCOMM + SCO | 耳机语音 |
| HID | L2CAP | 人机接口设备 |
| SPP | RFCOMM | 串口协议 |
| GATT | L2CAP | BLE 属性协议 |
典型使用模式：
cpp
// 监听 RFCOMM 通道
GIOChannel *io = bt_io_listen(connect_cb, user_data, destroy_cb, NULL,
BT_IO_OPT_SOURCE_BDADDR, &src_addr,
BT_IO_OPT_CHANNEL, 1,
BT_IO_OPT_SEC_LEVEL, BT_IO_SEC_MEDIUM,
BT_IO_OPT_INVALID);
// 连接到远程设备
GIOChannel *io = bt_io_connect(connect_cb, user_data, destroy_cb, &err,
BT_IO_OPT_DEST_BDADDR, &dst_addr,
BT_IO_OPT_DEST_TYPE, BDADDR_LE_PUBLIC,
BT_IO_OPT_PSM, 0x1101,
BT_IO_OPT_SEC_LEVEL, BT_IO_SEC_HIGH,
BT_IO_OPT_INVALID);六、共享库层：协议栈核心逻辑
6.1 Management Interface（管理接口）
Management Interface 是 BlueZ 5.x 引入的核心创新，定义在 src/shared/mgmt.c和 lib/mgmt.h中。
设计理念：
-
将复杂的 HCI 命令封装为高层管理操作
-
提供统一的事件通知机制
-
减少用户态与内核态的直接交互
核心数据结构：
cpp
struct mgmt {
int ref_count; // 引用计数
int fd; // Socket文件描述符
bool close_on_unref; // 释放时关闭
struct io *io; // IO抽象层
bool writer_active; // 写操作激活状态
struct queue *request_queue; // 请求队列
struct queue *reply_queue; // 响应队列(高优先级)
struct queue *pending_list; // 待处理请求列表
struct queue *notify_list; // 通知回调列表
unsigned int next_request_id; // 下一个请求ID
unsigned int next_notify_id; // 下一个通知ID
bool need_notify_cleanup; // 需要清理通知
bool in_notify; // 正在处理通知
void *buf; // 接收缓冲区
uint16_t len; // 缓冲区数据长度
uint16_t mtu; // MTU大小
mgmt_debug_func_t debug_callback; // 调试回调
mgmt_destroy_func_t debug_destroy; // 调试清理函数
void *debug_data; // 调试数据
};请求/响应机制：
cpp
unsigned int mgmt_send(struct mgmt *mgmt, uint16_t opcode,
uint16_t index, uint16_t length,
const void *param, mgmt_request_func_t callback,
void *user_data, mgmt_destroy_func_t destroy);关键操作码（lib/mgmt.h）：
|---------|--------------------------|---------|
| 操作码 | 名称 | 功能 |
| 0x0001 | MGMT_OP_READ_VERSION | 读取版本信息 |
| 0x0003 | MGMT_OP_READ_INDEX_LIST | 获取控制器列表 |
| 0x0005 | MGMT_OP_SET_POWERED | 设置电源状态 |
| 0x0006 | MGMT_OP_SET_DISCOVERABLE | 设置可发现状态 |
| 0x0007 | MGMT_OP_SET_PAIRABLE | 设置可配对状态 |
| 0x000B | MGMT_OP_CREATE_BOND | 创建绑定 |
| 0x000C | MGMT_OP_REMOVE_BOND | 移除绑定 |
| 0x000D | MGMT_OP_CONNECT | 连接设备 |
| 0x000E | MGMT_OP_DISCONNECT | 断开连接 |
6.2 mgmt_send() 核心函数源码解析
mgmt_send() 是 Management Interface 的核心函数，负责发送管理请求并处理响应。以下是其实际源码分析：
请求发送函数（src/shared/mgmt.c:180）：
cpp
static bool send_request(struct mgmt *mgmt, struct mgmt_request *request)
{
struct iovec iov;
ssize_t ret;
iov.iov_base = request->buf; // 构造IO向量
iov.iov_len = request->len;
ret = io_send(mgmt->io, &iov, 1); // 通过IO抽象层发送
if (ret < 0) {
util_debug(mgmt->debug_callback, mgmt->debug_data,
"write failed: %s", strerror(-ret));
if (request->callback)
request->callback(MGMT_STATUS_FAILED, 0, NULL,
request->user_data);
destroy_request(request);
return false;
}
if (request->timeout) // 设置超时定时器(默认10秒)
request->timeout_id = timeout_add_seconds(request->timeout,
request_timeout, request, NULL);
util_debug(mgmt->debug_callback, mgmt->debug_data,
"[0x%04x] command 0x%04x", request->index, request->opcode);
util_hexdump('<', request->buf, ret, mgmt->debug_callback,
mgmt->debug_data);
queue_push_tail(mgmt->pending_list, request); // 加入待处理列表
return true;
}请求超时处理（src/shared/mgmt.c:160）：
cpp
static bool request_timeout(void *data)
{
struct mgmt_request *request = data;
request->timeout_id = 0;
queue_remove_if(request->mgmt->pending_list, NULL, request);
if (request->callback)
request->callback(MGMT_STATUS_TIMEOUT, 0, NULL,
request->user_data);
destroy_request(request);
return false;
}请求完成处理（src/shared/mgmt.c:276）：
cpp
static void request_complete(struct mgmt *mgmt, uint8_t status,
uint16_t opcode, uint16_t index,
uint16_t length, const void *param)
{
struct opcode_index match = { .opcode = opcode, .index = index };
struct mgmt_request *request;
request = queue_remove_if(mgmt->pending_list,
match_request_opcode_index, &match);
if (!request) {
util_debug(mgmt->debug_callback, mgmt->debug_data,
"Unable to find request for opcode 0x%04x", opcode);
request = queue_remove_if(mgmt->pending_list,
match_request_index, UINT_TO_PTR(index));
}
if (request) {
if (request->callback)
request->callback(status, length, param, request->user_data);
destroy_request(request);
}
wakeup_writer(mgmt);
}请求优先级机制（src/shared/mgmt.c:217）：
cpp
static bool can_write_data(struct io *io, void *user_data)
{
struct mgmt *mgmt = user_data;
struct mgmt_request *request;
bool can_write;
request = queue_pop_head(mgmt->reply_queue); // 响应队列优先
if (!request) {
if (!queue_isempty(mgmt->pending_list)) // 待处理列表不为空则等待
return false;
request = queue_pop_head(mgmt->request_queue); // 否则从请求队列获取
if (!request)
return false;
can_write = false;
} else {
can_write = !queue_isempty(mgmt->reply_queue); // 响应可连续发送
}
if (!send_request(mgmt, request))
return true;
return can_write;
}设计要点：
-
双队列设计：`reply_queue`（响应队列）优先级高于 `request_queue`（请求队列），确保响应优先处理
-
超时机制：每个请求默认设置10秒超时，超时后自动调用回调返回 `MGMT_STATUS_TIMEOUT`
-
调试支持：内置 `util_hexdump` 函数，可输出请求数据的十六进制 Dump，便于调试
6.3 HCI 层（主机控制器接口）
HCI 层提供对蓝牙控制器的底层访问，定义在 src/shared/hci.c中。
核心数据结构：
cpp
struct bt_hci {
int ref_count; // 引用计数
struct io *io; // IO抽象层
bool is_stream; // 是否为流模式
bool writer_active; // 写操作激活状态
uint8_t num_cmds; // 并发命令数
unsigned int next_cmd_id; // 下一个命令ID
unsigned int next_evt_id; // 下一个事件ID
struct queue *cmd_queue; // 命令队列
struct queue *rsp_queue; // 响应队列
struct queue *evt_list; // 事件监听列表
};命令发送机制：
cpp
static void send_command(struct bt_hci *hci, uint16_t opcode,
void *data, uint8_t size)
{
// 1. 构造 HCI 命令包（H4格式）
// H4格式: [Type(1)] [Opcode(2)] [Length(1)] [Data(n)]
uint8_t type = BT_H4_CMD_PKT;
// 2. 加入命令队列
// 3. 触发 IO 写操作
}6.4 ATT/GATT 层（属性协议）
ATT（Attribute Protocol）和 GATT（Generic Attribute Profile）是 BLE 的核心协议，定义在 src/shared/att.c 和 src/shared/gatt-db.c 中。
ATT 核心操作：
-
Read Request/Response
-
Write Request/Response
-
Read By Type Request
-
Find Information Request
-
Handle Value Notification/Indication
GATT 数据库 API（src/shared/gatt-db.h）：
cpp
struct gatt_db *gatt_db_new(void);
struct gatt_db *gatt_db_ref(struct gatt_db *db);
void gatt_db_unref(struct gatt_db *db);
// 添加服务
struct gatt_db_attribute *gatt_db_add_service(struct gatt_db *db,
const bt_uuid_t *uuid, bool primary,
uint16_t num_handles);
// 添加特征
struct gatt_db_attribute *gatt_db_service_add_characteristic(
struct gatt_db_attribute *attrib,
const bt_uuid_t *uuid, uint32_t permissions,
uint8_t properties, gatt_db_read_t read_func,
gatt_db_write_t write_func, void *user_data);
// 添加描述符
struct gatt_db_attribute *gatt_db_service_add_descriptor(
struct gatt_db_attribute *attrib,
const bt_uuid_t *uuid, uint32_t permissions,
gatt_db_read_t read_func, gatt_db_write_t write_func,
void *user_data);
// 添加CCC(Client Characteristic Configuration)
struct gatt_db_attribute *gatt_db_service_add_ccc(
struct gatt_db_attribute *attrib, uint32_t permissions);GATT 数据库操作回调：
cpp
typedef void (*gatt_db_read_t)(struct gatt_db_attribute *attrib,
unsigned int id, uint16_t offset, uint8_t opcode,
struct bt_att *att, void *user_data);
typedef void (*gatt_db_write_t)(struct gatt_db_attribute *attrib,
unsigned int id, uint16_t offset, const uint8_t *value,
size_t len, uint8_t opcode, struct bt_att *att,
void *user_data);
typedef void (*gatt_db_notify_t)(struct gatt_db_attribute *attrib,
struct gatt_db_attribute *ccc, const uint8_t *value,
size_t len, struct bt_att *att, void *user_data);6.5 GATT Client（GATT 客户端）
GATT Client 负责与远程 BLE 设备进行 GATT 交互，定义在 src/gatt-client.c) 中。
核心数据结构（src/gatt-client.c:53）：
cpp
struct btd_gatt_client {
struct btd_device *device; // 所属设备
uint8_t features; // GATT特性
bool ready; // 客户端就绪状态
char devaddr[18]; // 设备地址字符串
struct gatt_db *db; // GATT数据库
struct bt_gatt_client *gatt; // 底层GATT客户端
struct queue *services; // 服务列表
struct queue *all_notify_clients; // 所有通知客户端
struct queue *ios; // IO连接列表
};
struct service {
struct btd_gatt_client *client; // 所属客户端
bool primary; // 是否为主服务
uint16_t start_handle; // 起始句柄
uint16_t end_handle; // 结束句柄
bt_uuid_t uuid; // 服务UUID
char *path; // D-Bus对象路径
struct queue *chrcs; // 特征列表
struct queue *incl_services; // 包含服务列表
};
struct characteristic {
struct service *service; // 所属服务
struct gatt_db_attribute *attr; // 属性对象
uint16_t handle; // 属性句柄
uint16_t value_handle; // 值句柄
uint8_t props; // 属性特性
...
};核心职责：
-
GATT 服务发现（Discover Primary Services）
-
GATT 特征发现（Discover Characteristics）
-
GATT 描述符发现（Discover Descriptors）
-
属性读写操作
-
通知/指示管理
-
D-Bus 接口暴露（
org.bluez.GattService1、org.bluez.GattCharacteristic1）
6.6 GATT Database（GATT 数据库服务端）
GATT Database 负责管理本地 GATT 服务和特征，定义在 src/gatt-database.c 中。
核心数据结构（src/gatt-database.c:63）：
cpp
struct btd_gatt_database {
struct btd_adapter *adapter; // 所属适配器
struct gatt_db *db; // GATT数据库
unsigned int db_id; // 数据库ID
GIOChannel *le_io; // LE连接IO
GIOChannel *eatt_io; // EATT连接IO
GIOChannel *bredr_io; // BR/EDR连接IO
struct queue *records; // 记录列表
struct queue *device_states; // 设备状态列表
struct queue *ccc_callbacks; // CCC回调列表
struct gatt_db_attribute *svc_chngd; // 服务变更属性
struct gatt_db_attribute *svc_chngd_ccc; // 服务变更CCC
struct gatt_db_attribute *cli_feat; // 客户端特征
struct gatt_db_attribute *db_hash; // 数据库哈希
struct gatt_db_attribute *eatt; // EATT属性
struct queue *apps; // 应用列表
struct queue *profiles; // Profile列表
};
struct gatt_app {
struct btd_gatt_database *database; // 所属数据库
char *owner; // 所有者
char *path; // D-Bus路径
DBusMessage *reg; // 注册消息
GDBusClient *client; // D-Bus客户端
bool failed; // 是否失败
struct queue *profiles; // Profile列表
struct queue *services; // 服务列表
struct queue *proxies; // 代理列表
};核心职责：
-
管理本地 GATT 服务注册
-
处理远程设备的 GATT 请求
-
支持 EATT（Enhanced ATT）多路复用
-
数据库哈希计算（用于快速比较）
-
服务变更通知（Service Changed）
-
D-Bus 接口暴露（
org.bluez.GattManager1、org.bluez.GattService1）
6.7 GATT 架构关系图
七、OBEX 子系统
7.1 架构概述
OBEX（Object Exchange）是蓝牙对象交换协议，用于文件传输、通讯录同步等功能。BlueZ 的 OBEX 子系统包括：
-
obexd：OBEX 守护进程（obexd/src/main.c）
-
gobex：OBEX 协议库（gobex/gobex.h）
-
plugins：OBEX Profile 插件（FTP、OPP、PBAP、MAP 等）
7.2 OBEX 协议层
gobex 核心数据结构（gobex/gobex.h）：
cpp
struct gobex; // OBEX会话
struct gobex_packet; // OBEX数据包
struct gobex_header; // OBEX头部
// OBEX操作码
#define GOBEX_OP_CONNECT 0x80 // 连接请求
#define GOBEX_OP_DISCONNECT 0x81 // 断开请求
#define GOBEX_OP_PUT 0x02 // 推送请求
#define GOBEX_OP_GET 0x03 // 获取请求
#define GOBEX_OP_SETPATH 0x85 // 设置路径
#define GOBEX_OP_SESSION 0x87 // 会话命令7.3 OBEX Profile 插件
|--------|---------|----------------------|
| 插件 | 功能 | 文件 |
| ftp.c | 文件传输协议 | obexd/plugins/ftp.c |
| opp.c | 对象推送协议 | obexd/plugins/opp.c |
| pbap.c | 电话簿访问协议 | obexd/plugins/pbap.c |
| map.c | 消息访问协议 | obexd/client/map.c |
| mas.c | 消息接入服务 | obexd/plugins/mas.c |
八、内核态协议栈架构
8.1 Linux 蓝牙内核子系统
Linux 内核中的蓝牙子系统位于 net/bluetooth/ 目录，核心组件包括：
|--------------|-------------------------|
| 文件 | 职责 |
| hci_core.c | HCI 核心层，管理控制器和连接 |
| hci_event.c | HCI 事件处理 |
| hci_sock.c | HCI Socket 接口 |
| l2cap_core.c | L2CAP 协议实现 |
| l2cap_sock.c | L2CAP Socket 接口 |
| smp.c | 安全管理协议 |
| gatt.c | GATT 协议实现 |
| mgmt.c | Management Interface 实现 |
8.2 用户态与内核态通信机制
Management Socket：
-
协议类型：
BTPROTO_HCI，通道HCI_CHANNEL_USER -
用途：高层管理操作（电源控制、配对、连接等）
-
优势：封装复杂 HCI 流程，提供原子操作
HCI Raw Socket：
-
协议类型：
BTPROTO_HCI，通道HCI_CHANNEL_RAW -
用途：直接发送/接收 HCI 命令和事件
-
优势：灵活性高，适合调试和特殊需求
L2CAP Socket：
-
协议类型：
BTPROTO_L2CAP -
用途：基于 L2CAP 的数据传输
-
支持：传统 BR/EDR 和 LE 连接
Socket 地址结构：
cpp
struct sockaddr_hci {
sa_family_t hci_family; // AF_BLUETOOTH
unsigned short hci_dev; // 设备索引
unsigned short hci_channel; // 通道号
};九、核心工作流程解析
9.1 蓝牙适配器启动流程
说明：上述流程中，内核执行的具体 HCI 命令序列（如 HCI_Reset、HCI_Set_Event_Filter、HCI_Set_Event_Mask 等）取决于控制器的当前状态和内核版本。BlueZ 用户态代码通过 Management Interface 向内核发送高层请求，具体的 HCI 命令组装和执行由内核的 `hci_request_power()` 函数完成。
9.2 BLE 设备发现流程
9.3 GATT 服务发现流程
十、BlueZ 4.x vs 5.x 架构对比
10.1 架构差异对比表
|----------------|----------------------|----------------------|
| 对比维度 | BlueZ 4.x | BlueZ 5.x |
| 守护进程 | 多进程（hcid、sdpd、hidd等） | 单进程（bluetoothd） |
| 内核接口 | 直接 HCI 命令 | Management Interface |
| Profile 加载 | 静态编译 | 插件化动态加载 |
| BLE 支持 | 实验性，需补丁 | 原生完整支持 |
| 配置管理 | hcid.conf | main.conf |
| SDP 服务 | 独立 sdpd | 集成到 bluetoothd |
| API 稳定性 | 较差，频繁变更 | 稳定，向后兼容 |
| 调试能力 | 有限 | 丰富（btmon、完整日志） |
| IO 抽象 | GLib 绑定 | GLib/ELL 双后端 |
| OBEX 子系统 | 独立 obexd | 独立 obexd + gobex 库 |
10.2 Management Interface 带来的变革
BlueZ 4.x 的问题：
-
用户态需要处理大量 HCI 命令序列
-
错误处理复杂，容易出错
-
状态同步困难
-
难以支持新的控制器特性
BlueZ 5.x 的解决方案：
-
将复杂操作封装为原子管理命令
-
内核负责状态管理和命令序列执行
-
统一的事件通知机制
-
更好的错误处理和状态反馈
十一、Profile 层架构详解
11.1 Profile 实现模式
BlueZ 5.x 的 Profile 采用统一的实现模式，以音频 Profile 为例：
A2DP 实现（profiles/audio/a2dp.c）：
-
a2dp_init()：初始化 Profile -
a2dp_register()：注册到 Profile Manager -
a2dp_connect()：建立 A2DP 连接 -
a2dp_disconnect()：断开连接 -
AVCTP/AVDTP 协议处理
GATT 实现（attrib/gatt.c）：
-
GATT 客户端：
gatt_connect()、gatt_discover_primary() -
GATT 服务端：
gatt_server_new()、gatt_server_add_service()
11.2 Profile 与 D-Bus 的集成
每个 Profile 在注册时都会创建对应的 D-Bus 接口：
cpp
org.bluez.Media1 → profiles/audio/media.c
org.bluez.MediaPlayer1 → profiles/audio/player.c
org.bluez.A2DPSource1 → profiles/audio/source.c
org.bluez.A2DPSink1 → profiles/audio/sink.c
org.bluez.Input1 → profiles/input/device.c
org.bluez.Battery1 → profiles/battery/bas.c
org.bluez.Network1 → profiles/network/bnep.c
org.bluez.SAPServer1 → profiles/sap/server.c十二、关键设计模式与工程实践
12.1 事件驱动架构
BlueZ 5.x 采用事件驱动架构，核心是 mainloop（src/shared/mainloop.c）：
cpp
void mainloop_init(void); // 初始化事件循环
void mainloop_run(void); // 运行事件循环
void mainloop_quit(void); // 退出事件循环
// IO 事件
unsigned int mainloop_add_fd(int fd, unsigned int events,
mainloop_event_func_t func,
void *user_data, mainloop_destroy_func_t destroy);
// 定时器事件
unsigned int timeout_add(unsigned int msec, timeout_func_t func,
void *user_data, timeout_destroy_func_t destroy);12.2 引用计数管理
BlueZ 大量使用引用计数管理对象生命周期：
cpp
struct mgmt *mgmt_ref(struct mgmt *mgmt);
void mgmt_unref(struct mgmt *mgmt);
struct bt_hci *bt_hci_ref(struct bt_hci *hci);
void bt_hci_unref(struct bt_hci *hci);
struct gatt_db *gatt_db_ref(struct gatt_db *db);
void gatt_db_unref(struct gatt_db *db);12.3 队列数据结构
队列是 BlueZ 中最常用的数据结构，定义在 src/shared/queue.c)：
cpp
struct queue *queue_new(void);
void queue_destroy(struct queue *queue, queue_destroy_func_t destroy);
bool queue_push_head(struct queue *queue, void *data);
bool queue_push_tail(struct queue *queue, void *data);
void *queue_pop_head(struct queue *queue);
void *queue_pop_tail(struct queue *queue);
void *queue_peek_head(struct queue *queue);
void *queue_peek_tail(struct queue *queue);
bool queue_isempty(struct queue *queue);
unsigned int queue_length(struct queue *queue);12.4 双后端 IO 设计模式
BlueZ 的 IO 抽象层采用编译时选择的双后端设计：
cpp
configure --enable-ell → 使用 io-ell.c (ELL 后端)
configure --disable-ell → 使用 io-glib.c (GLib 后端)这种设计允许 BlueZ 在资源受限的嵌入式环境中使用轻量级的 ELL 库，同时保持与传统桌面环境的兼容性。
十三、总结
13.1 架构设计亮点
-
分层清晰：用户态服务层、Profile层、共享库层、内核接口层，职责明确
-
接口统一：Management Interface 简化了用户态与内核态的交互
-
插件化设计：Profile 和功能模块动态加载，提升扩展性
-
事件驱动：基于 mainloop 的异步架构，性能优异
-
完整 BLE 支持：原生支持低功耗蓝牙协议栈
-
双后端 IO：GLib/ELL 双后端设计，适配不同环境
-
D-Bus 集成：统一的对象管理和进程间通信机制
-
独立 OBEX 子系统：完整的对象交换协议支持
13.2 源码阅读路线
cpp
入门阶段:
src/main.c → bluetoothd 启动流程
src/adapter.c → 适配器管理
src/device.c → 设备管理
进阶阶段:
src/shared/mgmt.c → Management Interface核心实现
src/shared/io-glib.c → IO抽象层实现
gdbus/gdbus.h → D-Bus抽象层
src/shared/att.c → ATT协议
高级阶段:
profiles/audio/a2dp.c → 音频Profile实现
attrib/gatt.c → GATT协议
lib/mgmt.h → 内核接口定义
obexd/src/main.c → OBEX子系统13.3 工程实践建议
-
编译配置：根据需求选择 `configure` 参数，禁用不必要的 Profile
-
调试技巧：使用 `bluetoothd -d` 和 `btmon` 进行调试
-
开发模式：启用 `--enable-experimental` 测试新特性
-
资源优化：对于嵌入式设备，使用 ELL 后端并 `strip` 减小二进制体积
-
版本管理：不同版本部署在独立目录，通过环境变量切换
-
交叉编译：设置 `PKG_CONFIG_LIBDIR` 和 `PKG_CONFIG_SYSROOT_DIR`
