嵌入式：深刻理解GPIO的通用/复用推挽输出、开漏输出

前言

文章以STM32F103ZET6芯片为例来介绍

一、宏观认识

1. GPIO是什么

GPIO 是 General Purpose Input/Output 的简写，字面含义就是 "通用输入 / 输出" 。

是一个 MCU 内部，用来做输入输出 的控制器电路。

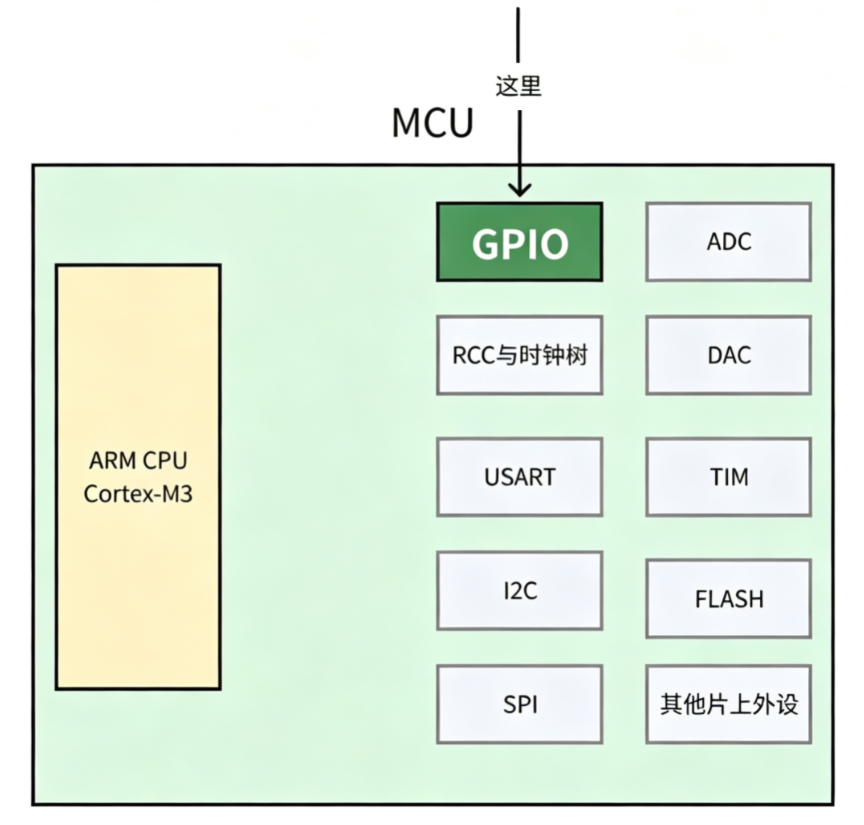

2. GPIO在哪里

GPIO属于MCU中的一个片上外设！！

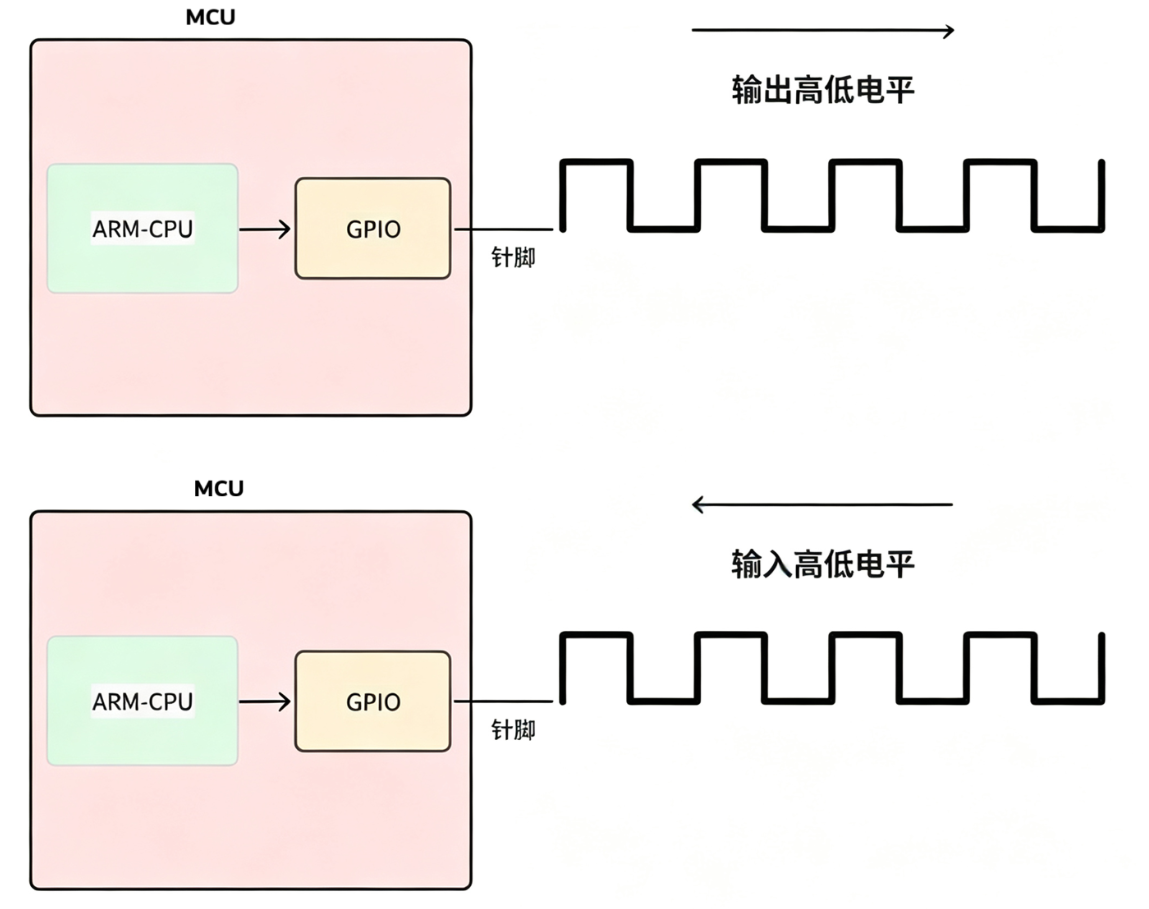

3. 理解GPIO输入输出

输入输出的是什么？
本质就是输入输出高低电平。

**为什么要输出？**这些高低电平，在上层语言层解释就是 0/1，在下层硬件外设角度，就会被视为 MCU 控制外设的手段，比如，输出高电平，会被 LED 解释为要求点亮 LED，会被电机解释成为电机正转，会被串口接收方解释为传送 1 等等，输出低电平，则反之。

**为什么要输入？**单片机的核心作用是 "控制 "，控制相关外设，就必须先获取外设相关的数据，比如需要知道开关是否被闭合，传感器是否感受到数据变化，设备是否处于休眠等，然后根据外设状态数据变化，在通过输出，控制外设或者报告给用户等。

所以：输入输出的本质是输入输出高低电平 (手段)，达到获取外设信息，控制外设的目的。

4. 理解GPIO通用

为什么叫做通用输入输出？
"通用"，意思就是一个东西被发明出来，就是未来给 "大家" 用的。

英语被发明出来，英国人可以用，美国人可以用，我们中国人也可以用，所以，英语叫做世界 "通用" 语言。

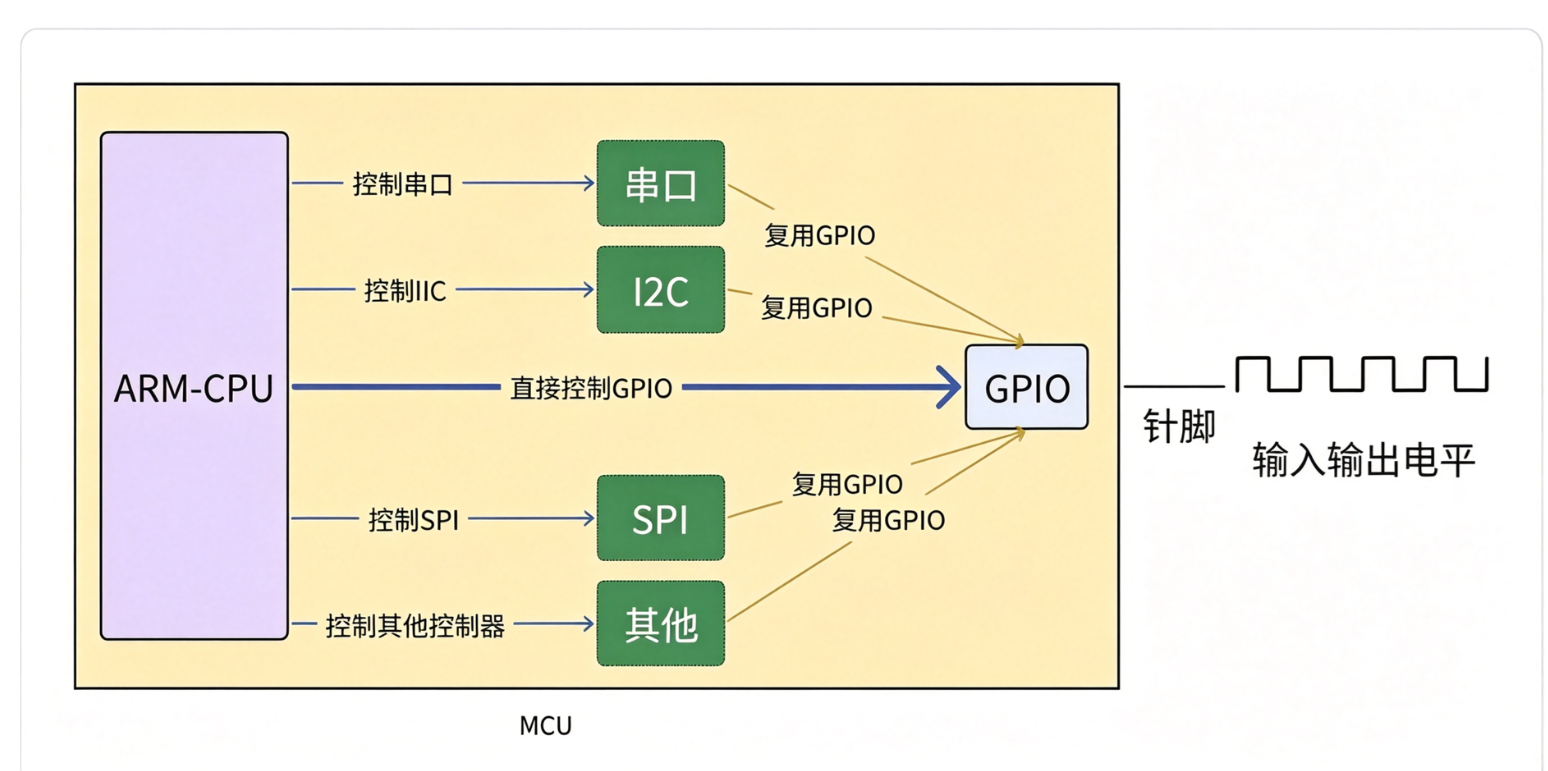

同样的道理，GPIO 是通用输入输出，GPIO 自己可以输入输出高低电平，未来 MCU 内集成了其他外设控制器，而其他外设控制器，也要输出高低电平，来控制外设怎么办？

难道给每一个外设控制器也焊接输入输出高低电平的硬件电路吗？这样做势必会增加复杂度，这样无疑会隐形的增加单片机成本，包括功耗。

所以，GPIO 都已经做了输入输出高低电平了，其他外设控制器你就别凑热闹了，直接用 GPIO 不就好了。所以， GPIO 叫做通用输入输出。
✨"通用"，意思就是一个东西被发明出来，就是未来给 "大家" 用的。这里的大家，就是集成在 MCU 中的各种外设控制器或者与用来控制外设的硬件电路。
✨ 我们把其他外设控制器，直接使用 GPIO 硬件电路来进行输入输出的方式，叫做复用 GPIO

5. MCU内部的GPIO

名词说明：

**Pin：**就是引脚的意思

Port：端口的意思，PORT 原意为 "港口"，在计算机科学中引申为 "数据交换的入口或出口"，现代微控制器（如 STM32）继承了这一概念，将一组 GPIO 引脚称为 "GPIO PORT"（如 GPIOA、GPIOB），因为它们本质上是芯片与外部世界的 "数据交换接口"。

为什么不叫 GPIO Group，而叫做 GPIO Port ？Group 只能体现分组概念，体现不出来数据交换的概念。Port 在计算机领域，就有数据交换的概念成分。

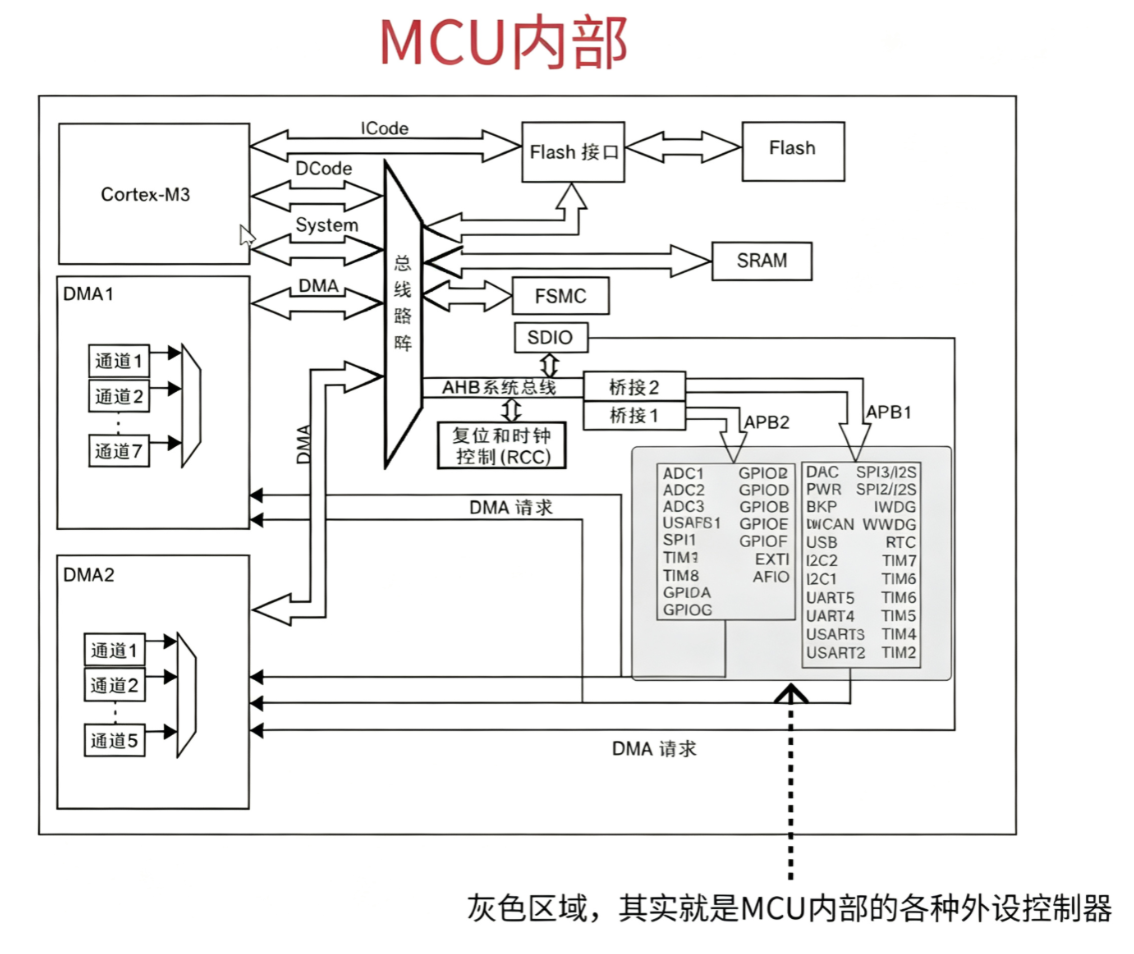

细节：

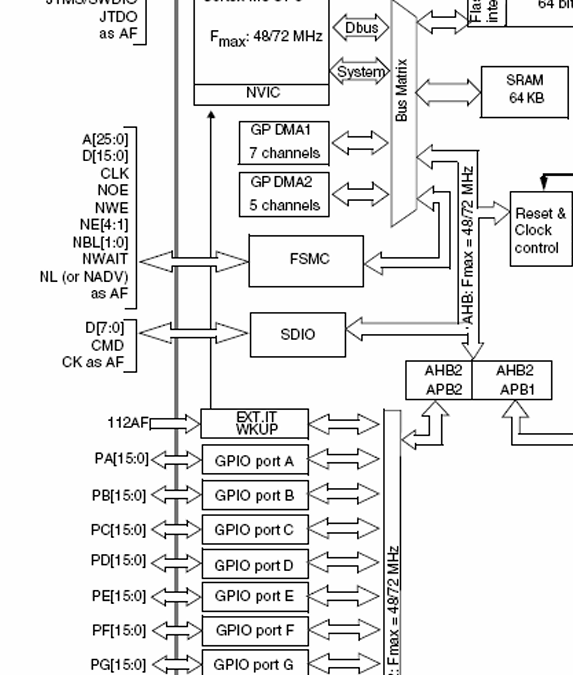

所有的 GPIO 控制器，都是挂接在 APB2 桥设备上的

为了管理一个一个的 pin (引脚)，MCU 把 pin 划分成为了组，叫做 GPIO Port，STM32F103ZET6 一共 7 组，分别是 GPIOA~GPIOG

每一个 GPIOX (X 范围 $A‑G$ )，都管理 $0，15$ 个 Pin

MCU 管理 GPIO Pin 的方式，是层状的，多叉树型结构

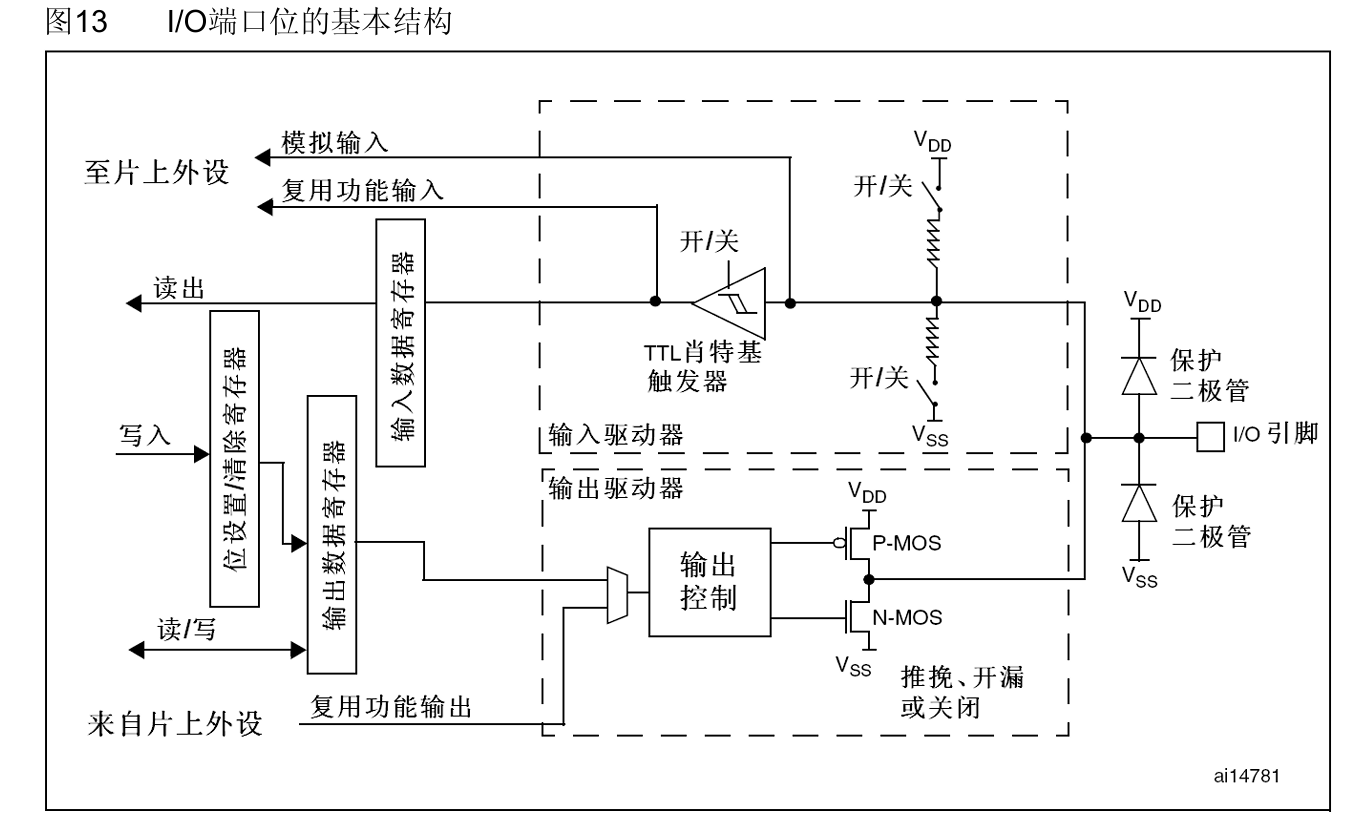

二、IO端口位电路结构

注意：

GPIO 端口位是指 GPIO 端口中单个引脚的控制单元，例如 PA0、PB3 等

每一个 Pin 对应到 MCU 内部，都会存在一套这样的硬件结构

每一个 Pin，都可以独立的进行输入和输出换句话说

所以，我们搞清楚了一个 Pin 是如何输入输出的，那么其他 Pin 也就会了

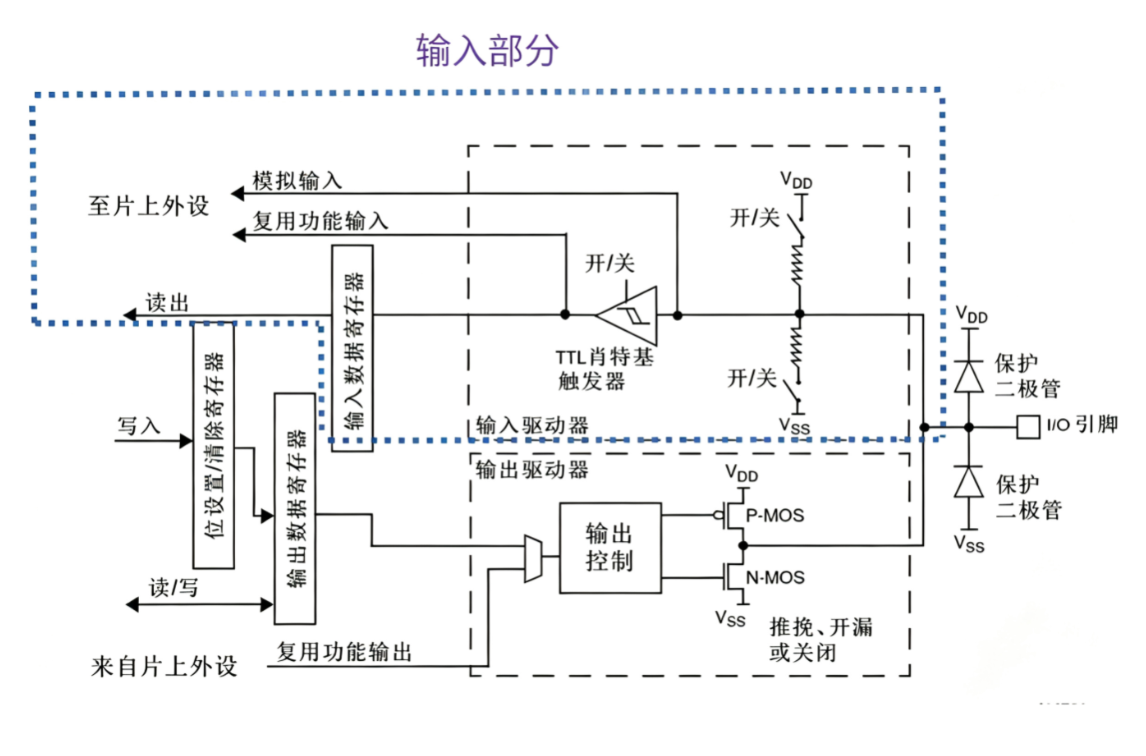

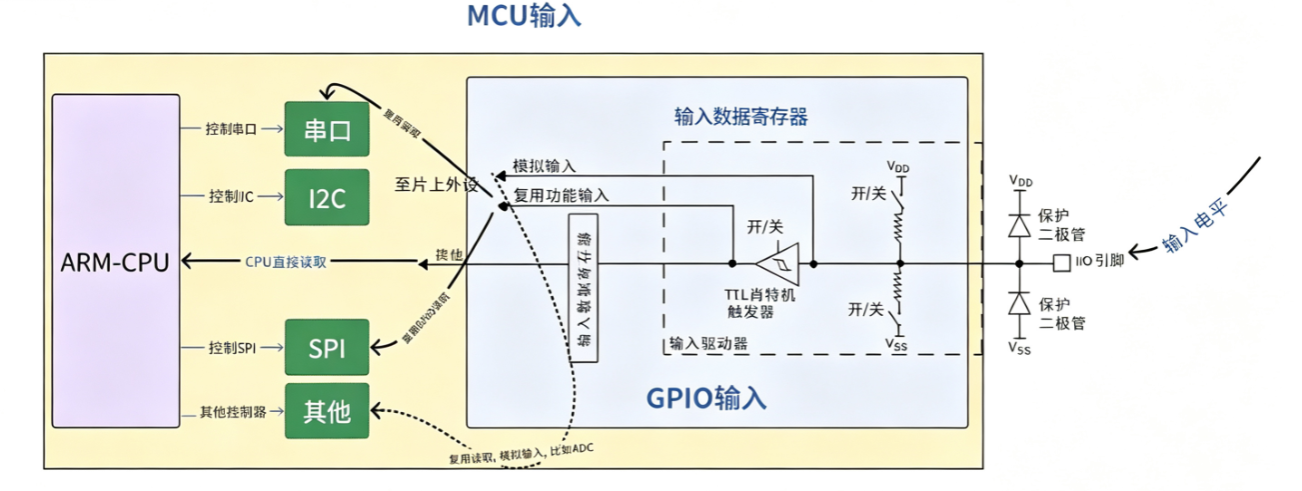

1. IO输入路径理解

简化理解：

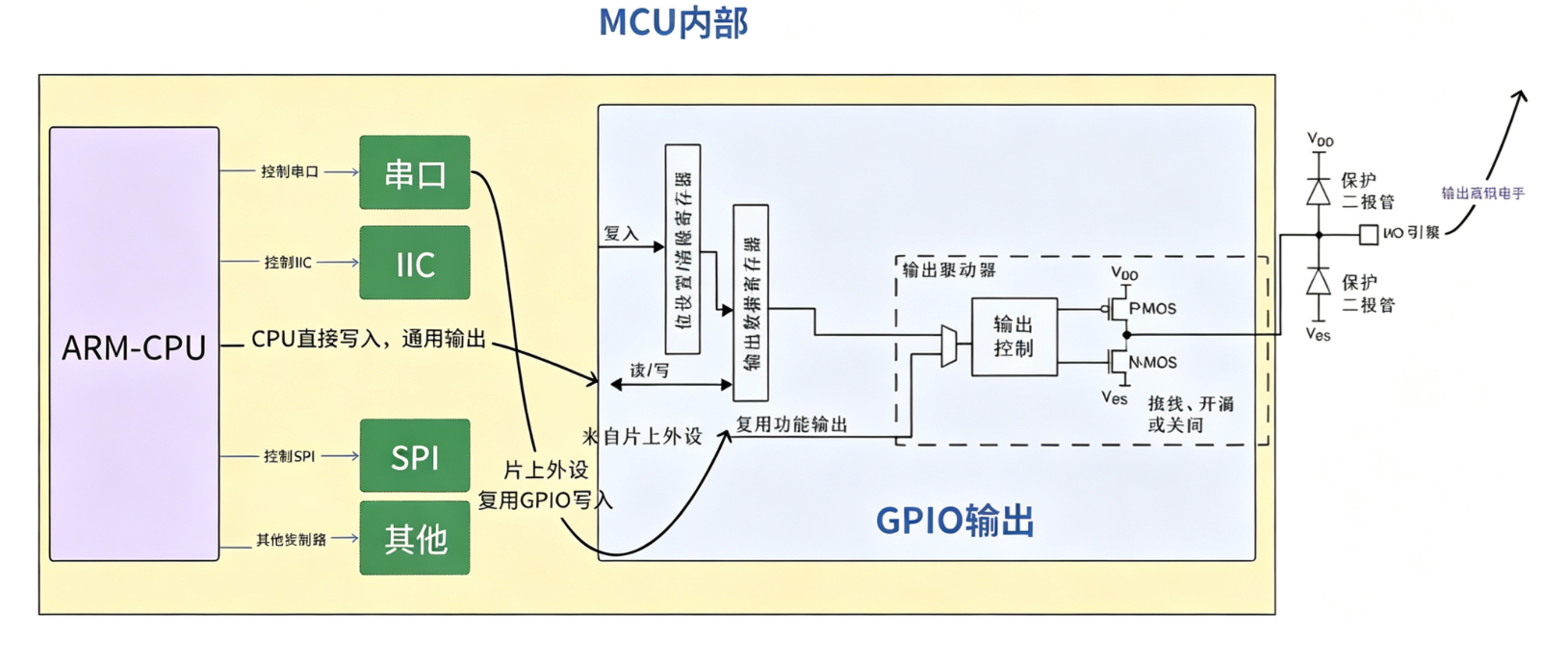

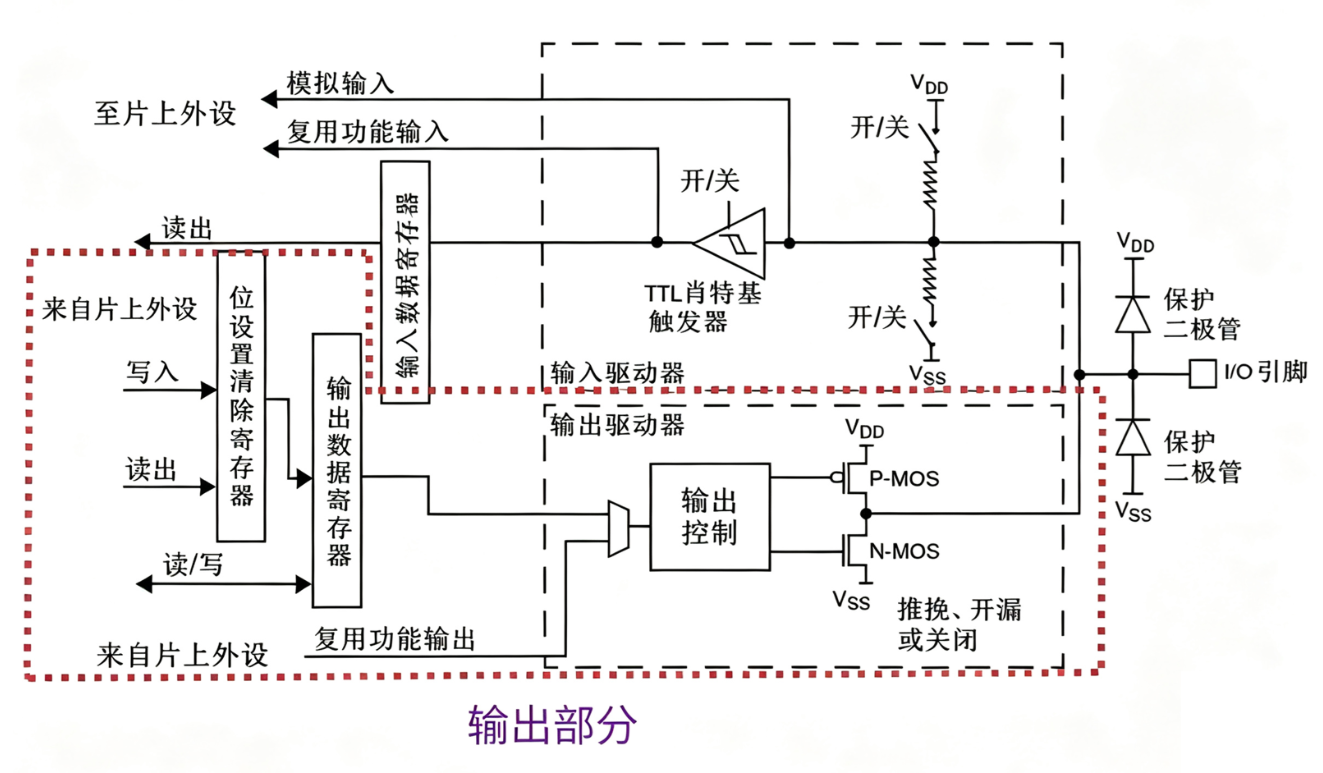

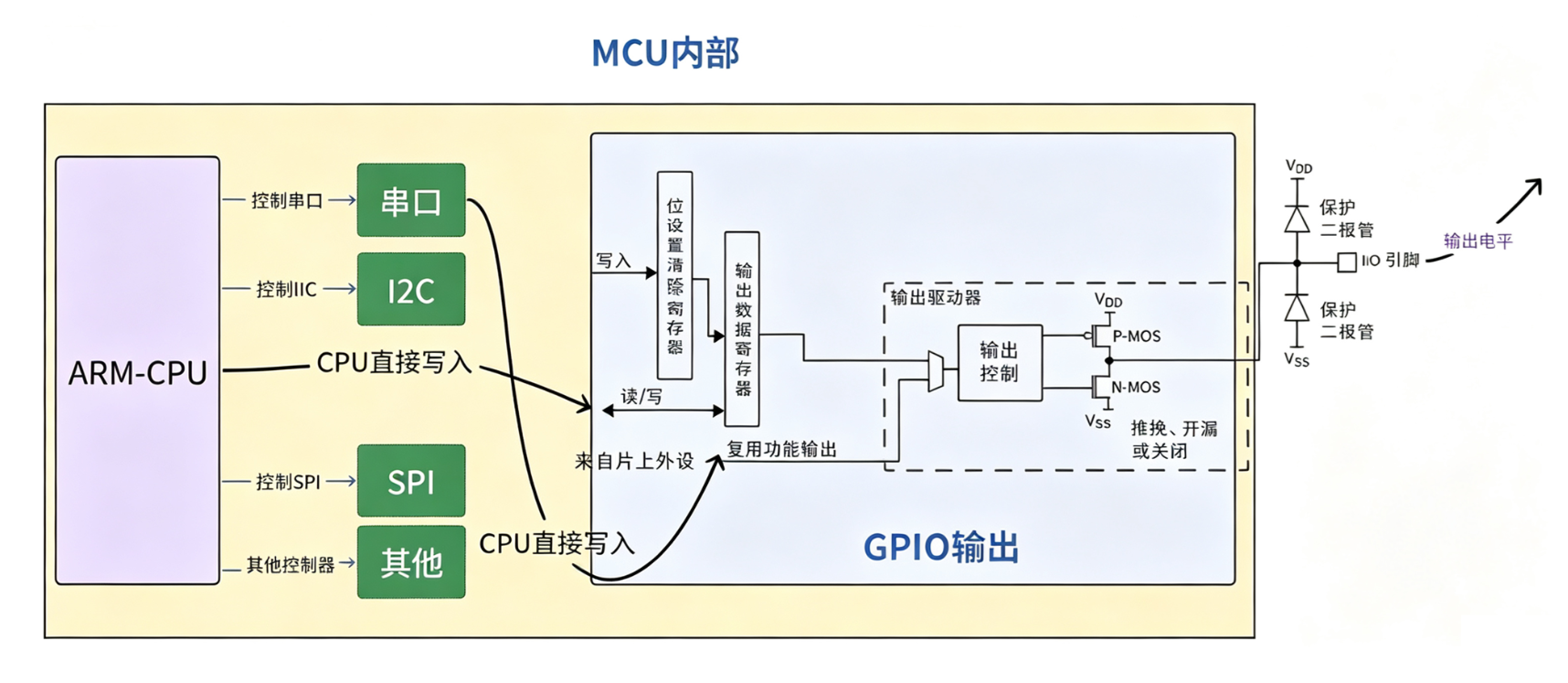

2. IO输出路径理解

简化输出理解：

✨结论：

片上外设，其实是 MCU 内部的各种外设控制器，或者控制电路

宏观上，一定要时刻记着，MCU != CPU，MCU 内部是包含了片上外设控制器 + ARM‑CPU 的

GPIO 被设计出来，不是只让 ARM‑CPU 进行 IO 读写数据的，而是让所有片上设备进行 IO 的，这就是为什么 STM32 芯片引脚中，大部分引脚都是 GPIO Pin 的原因，也是我们学习单片机，需要优先学习 GPIO 的原因，因为他为所有片上外设提供 IO 能力

未来我们学习的其他片上外设，不用单独设计 IO 接口电路，直接复用 GPIO 即可，这样可以大大减少 MCU 内部硬件电路设计的复杂度，减少功耗，最终表现在单片机价格上，价格便宜了，应用场景就会更丰富，因为各种智能场景用得起 (当然这只是原因之一，重点在感受生态问题上)。

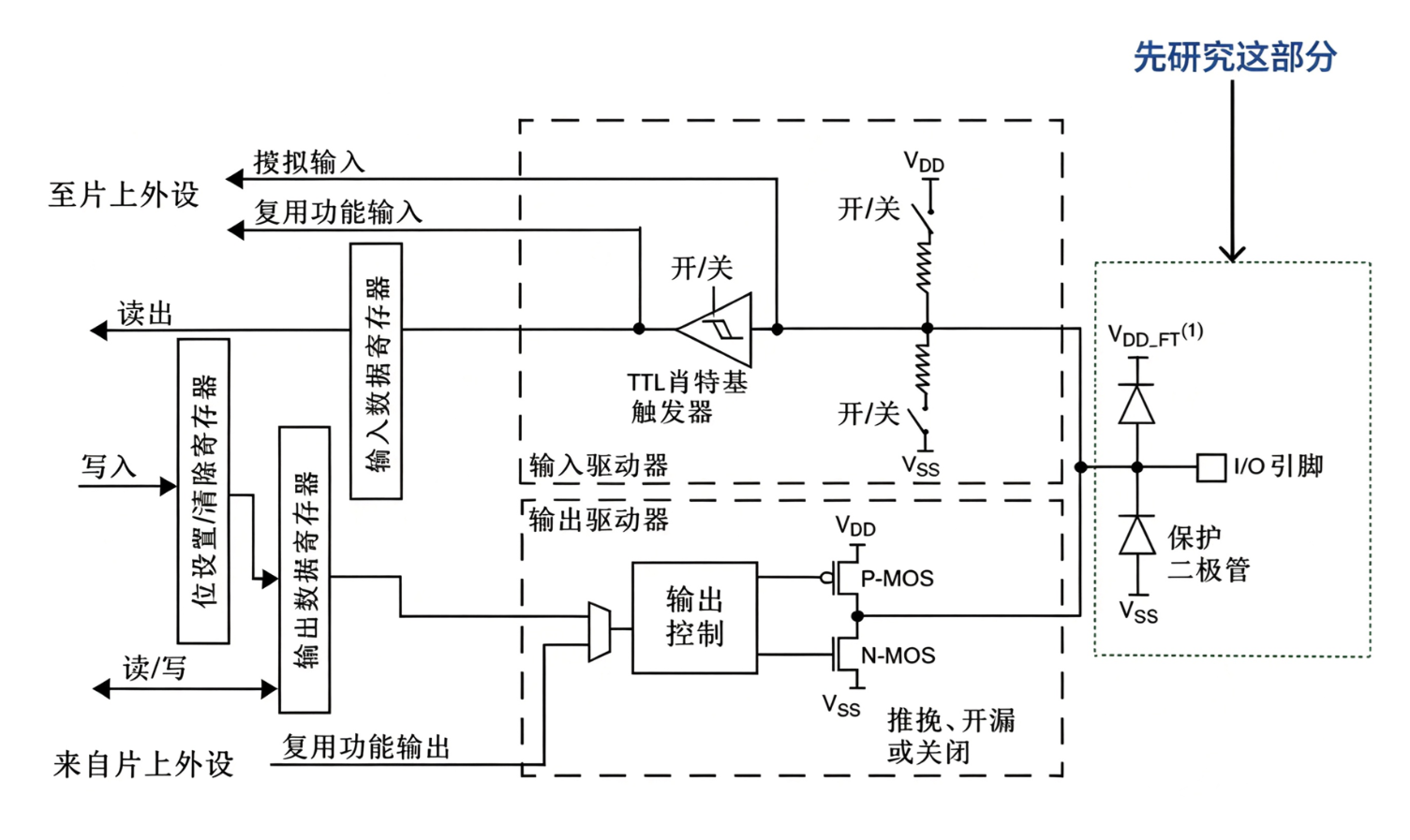

三、IO端口保护

端口钳位保护

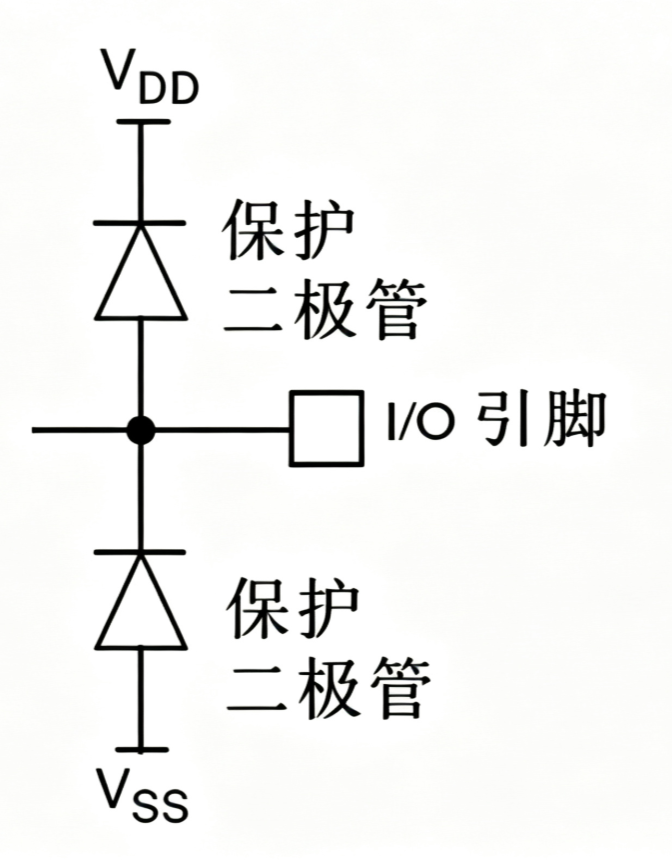

双二极管钳位电路

二极管导通压降一般在 0 点几伏 (常见的基本都在 0.6~0.7V 左右)

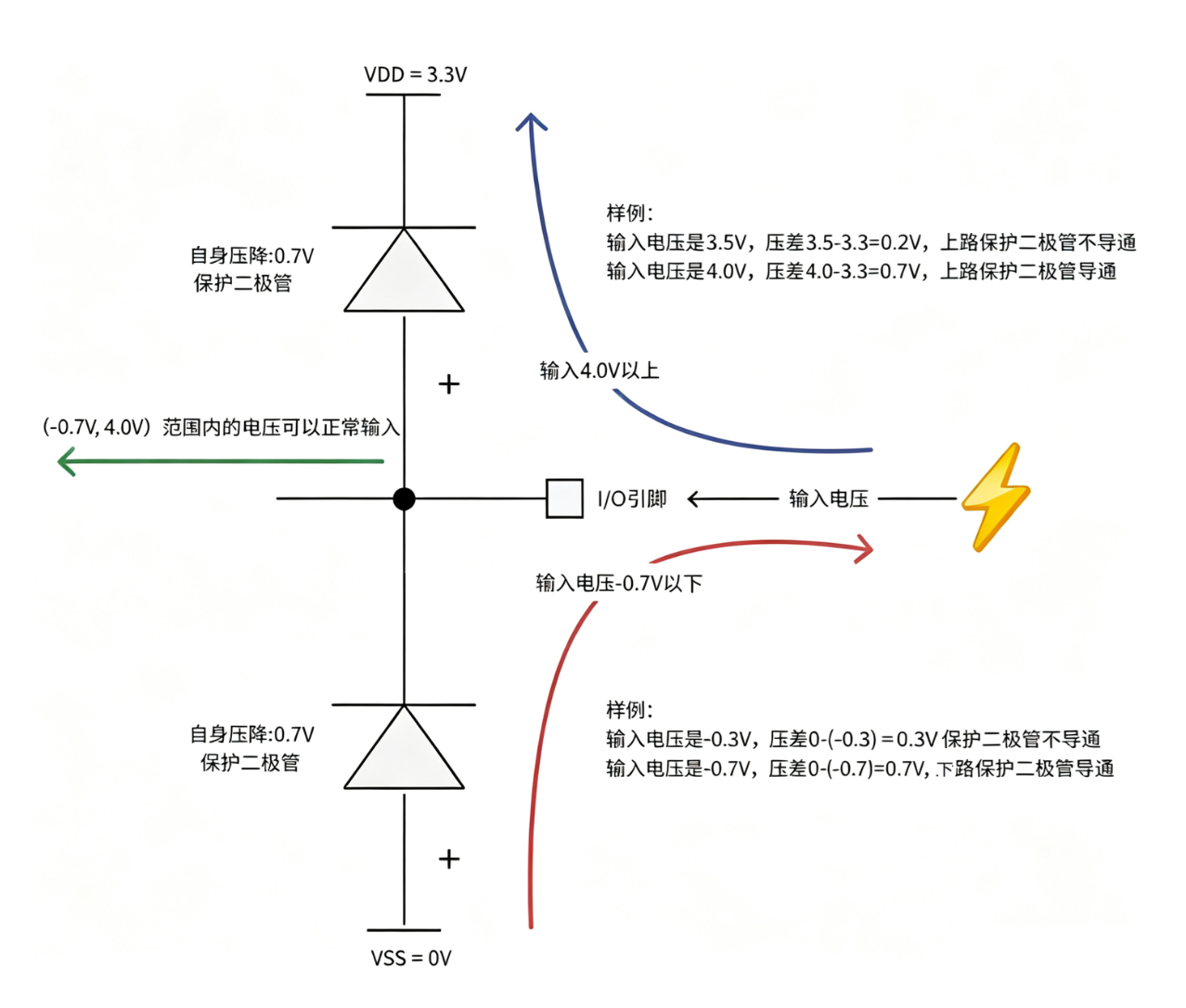

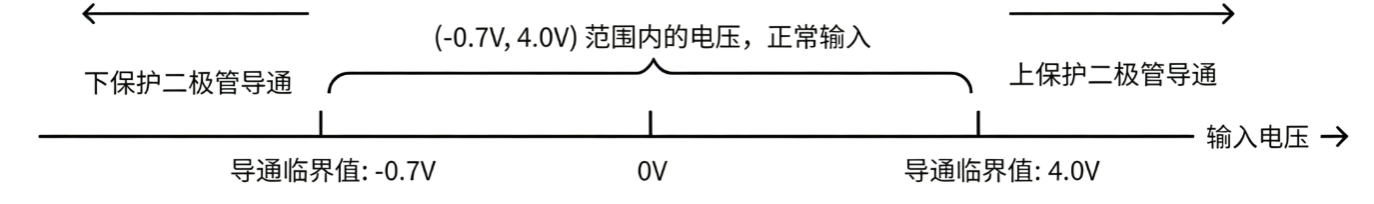

为了说明该问题，我们假设如下数值：

Vdd = 3.3V，Vss = 0V，二极管导通电压是 0.7V（二极管是一个元器件，自身也存在电阻，自身会承压）

结论：

当输入电压 >=（Vdd + 保护二极管导通压降）时，上路二极管导通，这时被钳位在 Vdd + 二极管导通压降

当输入电压 <=（Vss‑保护二极管导通压降）时，下路二极管导通，这时被钳位在 Vss‑二极管导通压降

✨思考：

上面的数值具体是多少不重要，**重要的是，**因为有了钳形保护二极管，就可以有效防止不合理电压输入到针脚，进而形成大电流，导致击穿 MCU 内部元器件，本质是一种保护电路！

四、GPIO 工作模式

GPIO 主要负责 MCU 的输入和输出，也就是 I/O 问题，GPIO 的输入、输出拥有多种工作模式：

输出模式

通用推挽输出

通用开漏输出

复用推挽输出

复用开漏输出

输入模式

浮空输入

上拉输入

下拉输入

模拟输入

先暂时不论这些模式具体含义，后面会逐一讲解，先从宏观层面理解。
✨为什么 GPIO 会有这么多 I‑O 模式？

GPIO 不止能够由 ARM‑CPU 直接控制输入输出，还可供其余片上外设调用，GPIO 属于共用资源。

片上外设种类繁多、使用场景各不相同，因此 GPIO 需要丰富的 I/O 功能适配各类外设。

类比键盘：只打游戏只需要 WASD 按键；但是键盘还要用于打字、聊天，因此按键数量很多，适配全部场景。
总结：GPIO 具备多种 I/O 模式，目的是满足各类片上外设、不同使用环境下的引脚需求。

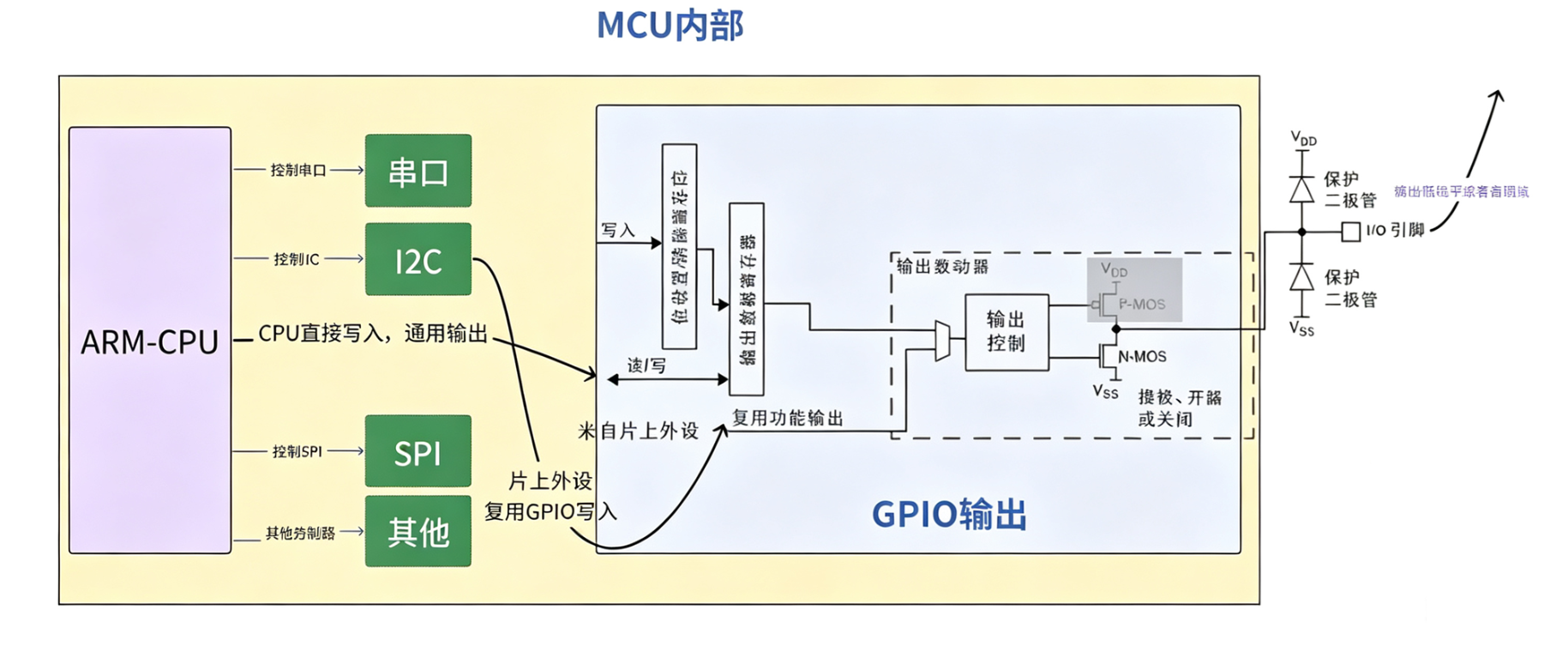

五、输出部分电路

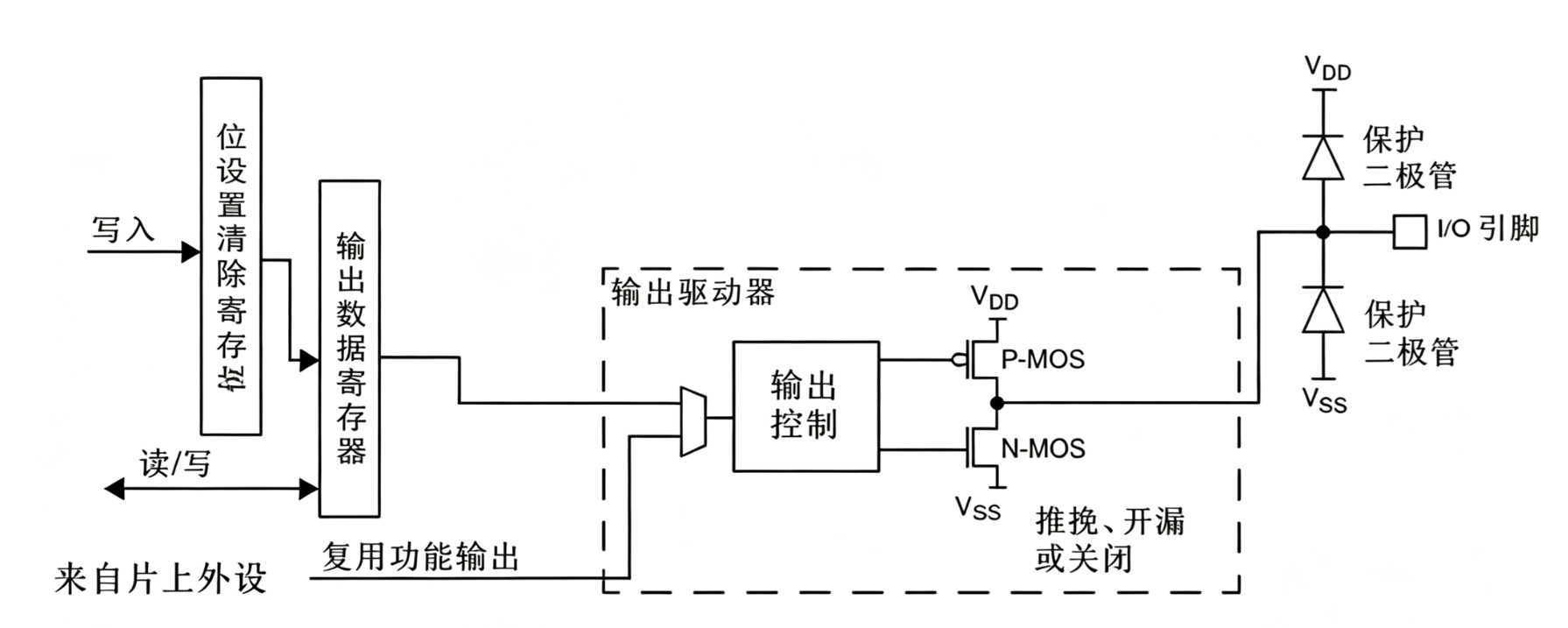

1. 输出部分电路

输出模式下，需要研究 GPIO 端口内部的输出硬件单元。

输出部分包含：输出数据寄存器、复用功能输出选择、输出驱动器、P‑MOS、N‑MOS 管，最外侧为双向保护二极管。

2. 四种输出模式

输出一共四种模式：

通用推挽输出
通用开漏输出
复用推挽输出
复用开漏输出

	推挽	开漏
通用	通用推挽输出	通用开漏输出
复用	复用推挽输出	复用开漏输出

通用：由 ARM‑CPU 直接操控 GPIO 引脚输出电平。
复用：MCU 内部片上外设接管 GPIO 引脚，外设利用引脚完成输入输出。

3. 理解输出电路

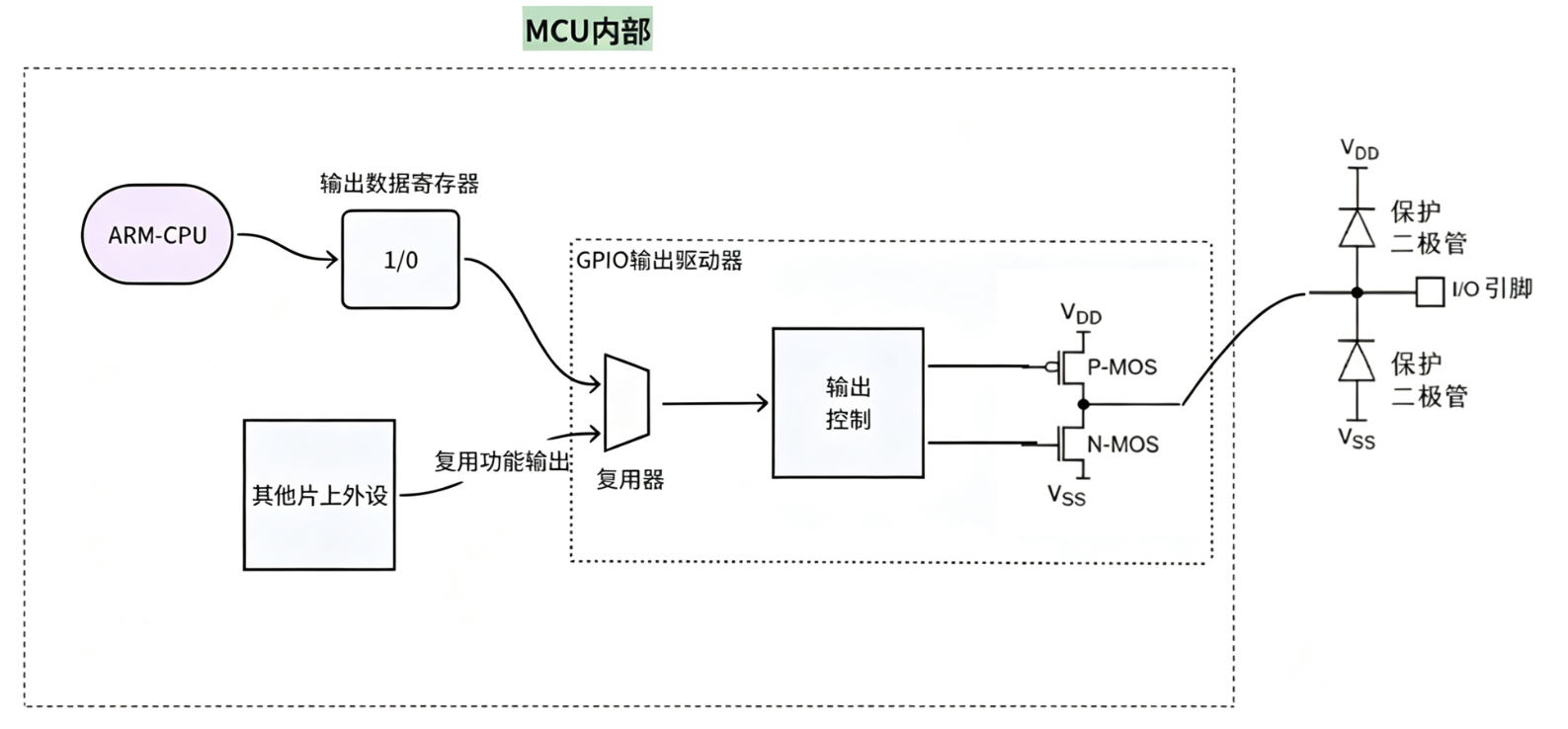

3.1 简化输出电路图

输出寄存器为多位，这里简化成单比特方便理解。
复用器

作用：在多路输入信号当中选出一路作为有效输出信号。

用途：决定引脚控制权归属，是 CPU 直接控制，或是交给片上外设。

输出控制

接收控制电平，驱动后端 MOS 管的栅极，管控 MOS 管通断，转换成具备驱动能力的引脚电平。

3.2 P‑MOS 和 N‑MOS

名词释义

MOS：Metal‑Oxide‑Semiconductor Field‑Effect Transistor（金属氧化物半导体场效应管），简写 MOSFET，再简写：MOS，这个不用记

P‑MOS：P‑channel Metal‑Oxide‑Semiconductor（P 沟道金属氧化物半导体），这个不用记

N‑MOS：N‑channel Metal‑Oxide‑Semiconductor（N 沟道金属氧化物半导体），这个不用记

P：positive，积极的，正向的

N：negative，消极的，负面的，反向的

**P‑MOS 和 N‑MOS 是本质是：**本质是一个开关。

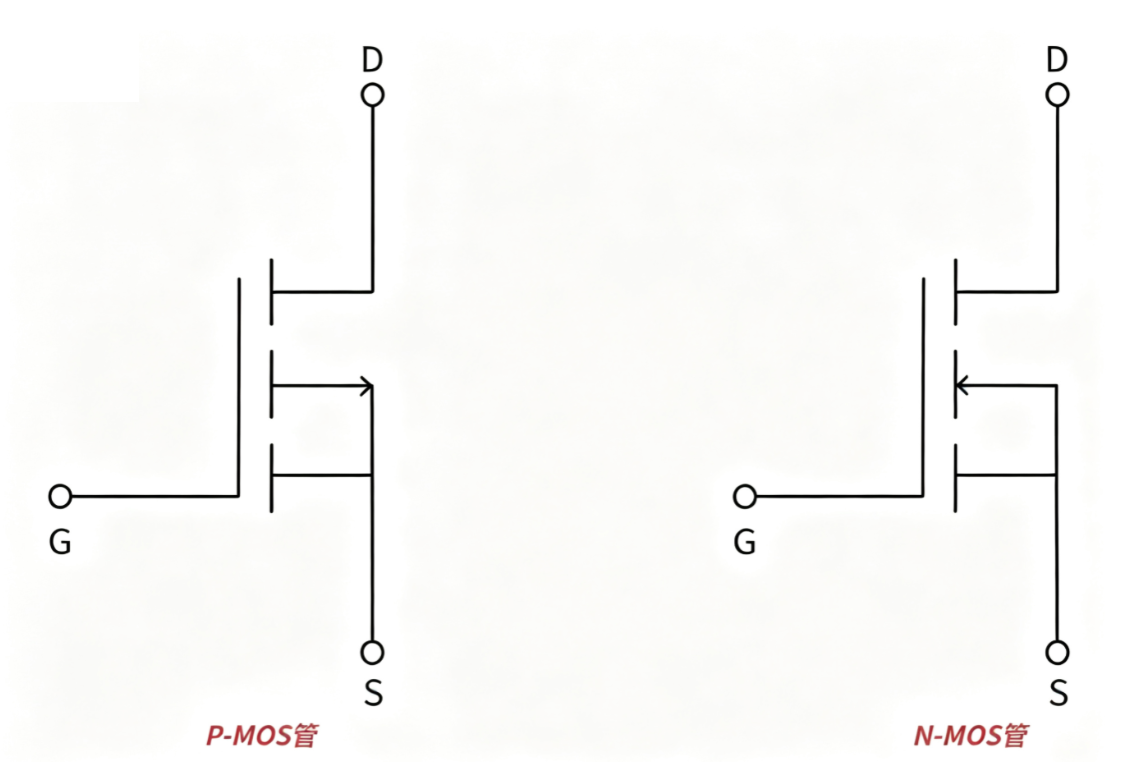

MOS 引脚定

**S：**source，源极，"Source" 意为 "源头"，指这里是载流子（电子或空穴）的来源

**D：**Drain，漏极，"Drain" 意为 "漏出"，指载流子最终从这里流出器件，D 当做 Destination 看貌似也行，但是 Destination 是目的地的意思，MOS 管往往不是目的地，而是一个电流路过的器件，所以官方 Drain 更好一些。

**G：**Gate，栅极，Gate 就是门的意思，预示着开关的开启和关闭由它控制

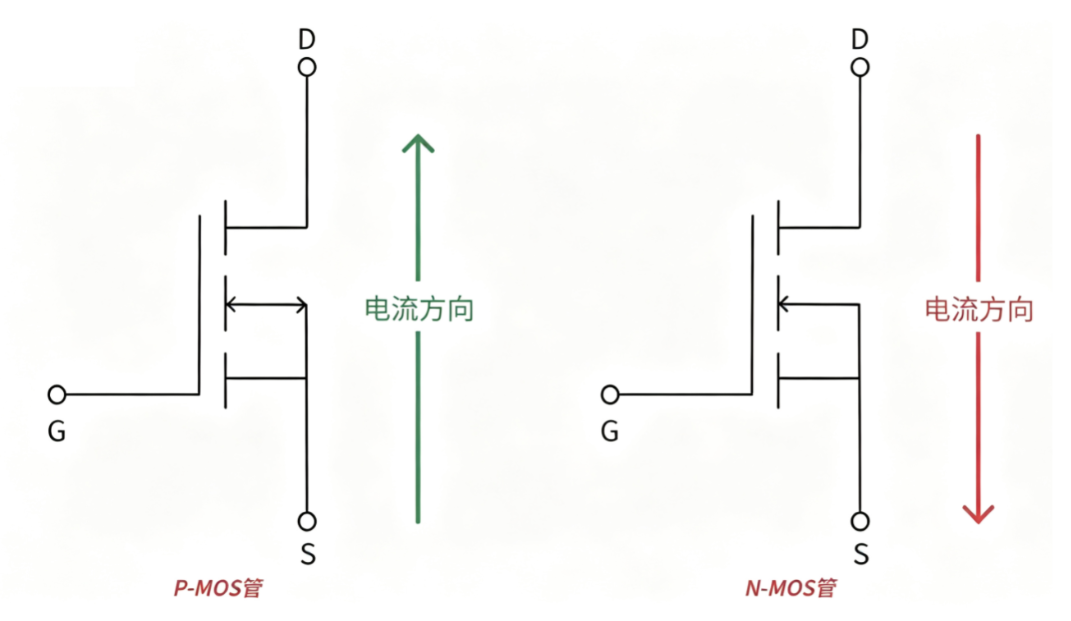

导通特性

P‑MOS：电流方向 S → D

N‑MOS：电流方向 D → S

P‑MOS 适合传输高电平；N‑MOS 适合传输低电平。

栅极电平改变开关的开启、关闭。

被控制电流方向从 Source 流向 Drain，就是 P‑型 MOS 管

被控制电流方向从 Drain 流向 Source，就是 N‑型 MOS 管

positive，积极的，正向的，所以符合 S‑>D，顺势而为

negative，消极的，负面的，反向的，所以符合 D‑>S，逆行行舟

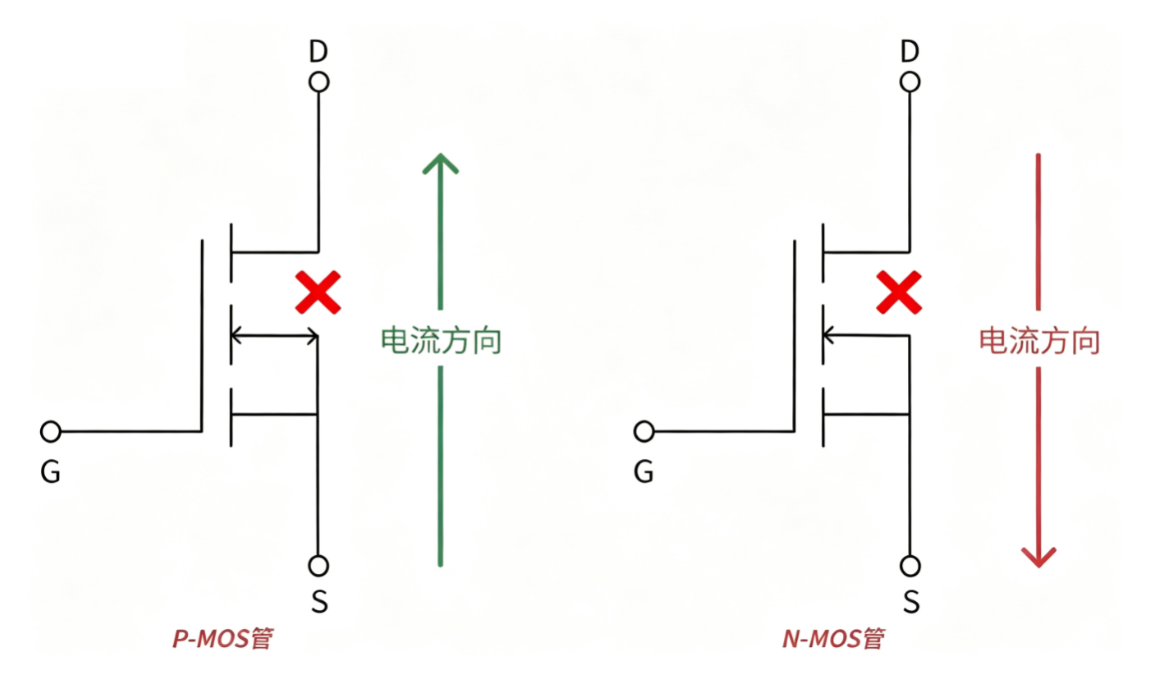

但是，无论是从 S‑>D，还是从 D‑>S，电路必须是导通的，上面的图，默认都是没有导通的

那么对于 P‑MOS 和 N‑MOS 管，如何导通呢？给 G 极施加一个小电流，就可以导通。

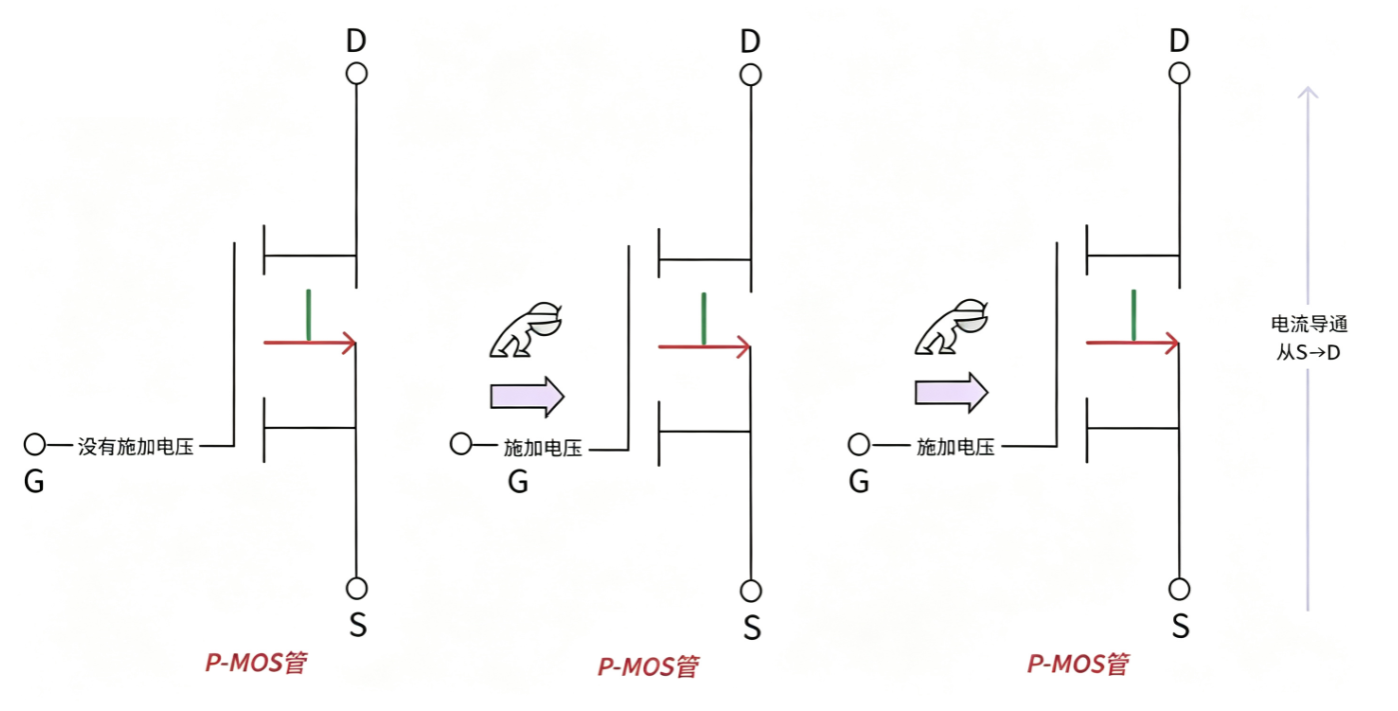

P‑MOS 导通过程

**施加电压的过程，就是一个闭合开关的过程，**施加力的方向，和红色箭头方向一致，这个就是 positive，积极的，正向的，也是顺势而为的，所以叫做 P‑MOS 管。

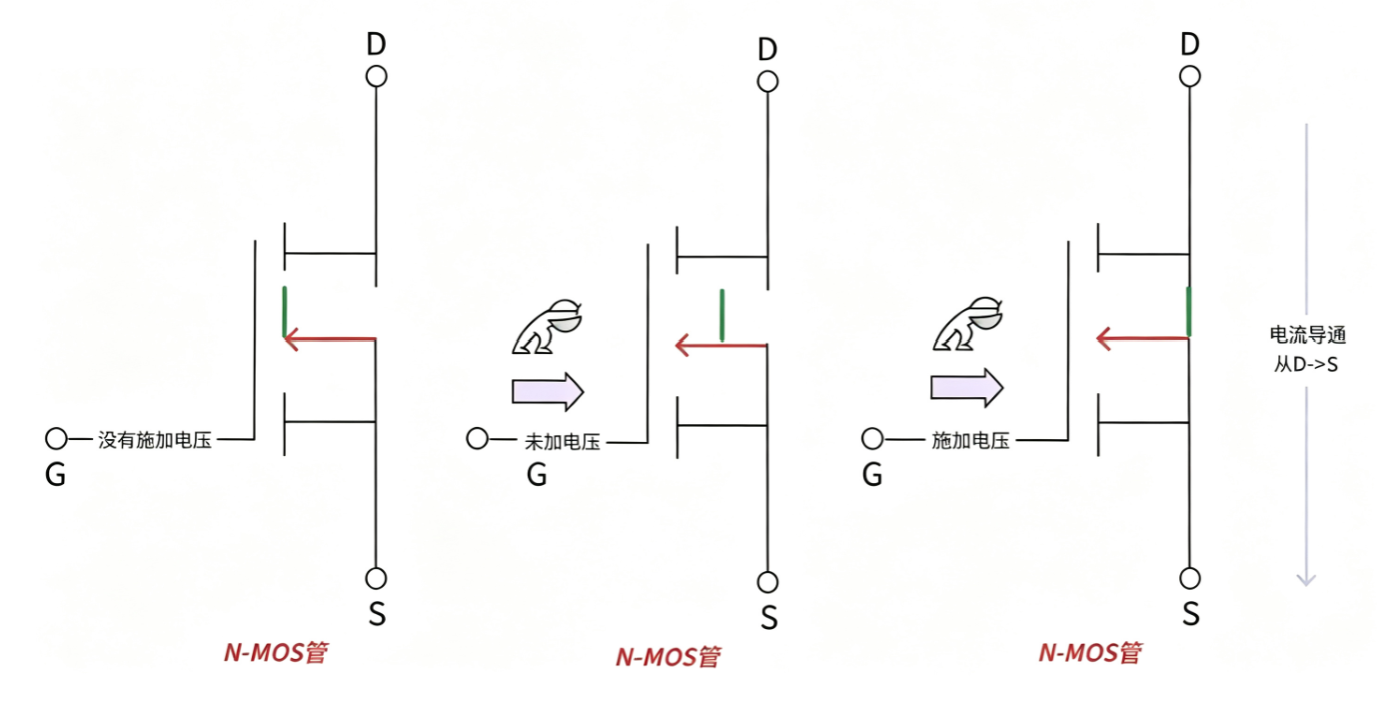

N‑MOS 导通过程

**施加电压的过程，就是一个闭合开关的过程，**施加力的方向，和红色箭头方向相反，与之对抗，这个就是 negative，消极的，负面的，反向的，对抗趋势，逆流而上，所以叫做 N‑MOS 管。
✨结论：

P‑MOS 和 N‑MOS 的本质是什么？
是一个开关

为什么要有 P‑MOS 和 N‑MOS？
通过小电压，通过控制开关的手段，达到控制大电流的目的

✨注意：

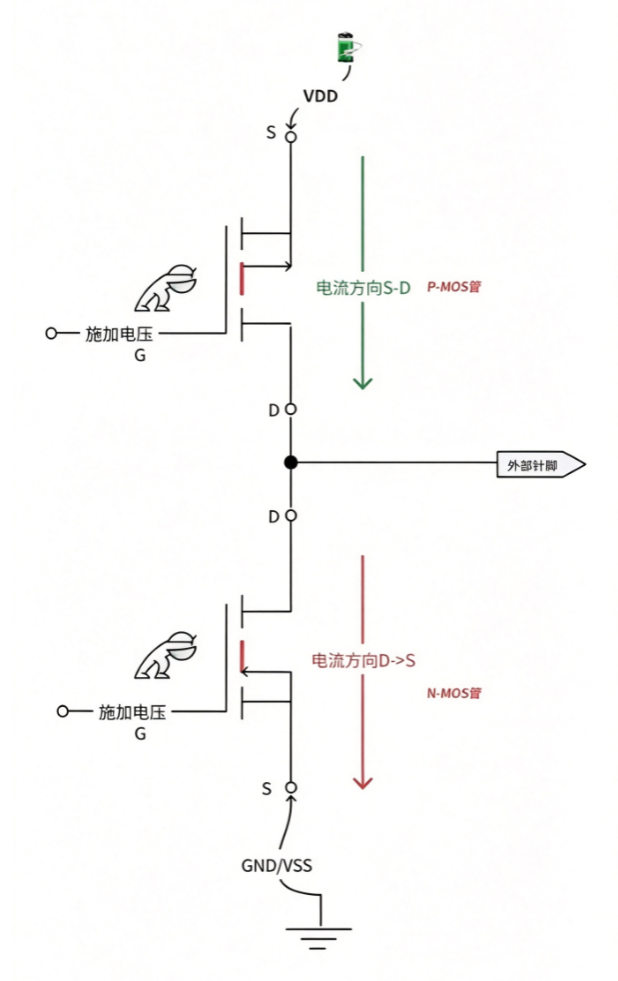

GPIO 输出电路图中，上方是 P‑MOS，下方是 N‑MOS

两者 D 极相接，P‑MOS S 极接 VDD (3.3V)，N‑MOS S 极接地 (GND)

3.3 再次简化输出电路图

六、通用推挽输出(Push‑Pull Output)

**核心思想:**交替闭合或者开启 P‑MOS 和 N‑MOS
前期基础知识点

P‑MOS 和 N‑MOS 的本质是什么？
是一个开关

为什么要有 P‑MOS 和 N‑MOS？
通过小电压，通过控制开关的手段，达到控制大电流的目的

注意:

GPIO 输出电路图中，上方是 P‑MOS , 下方是 N‑MOS

两者 D 极相接， P‑MOS S 极接 VDD (3.3V)， N‑MOS S 极接地 ( GND , 当成 0V 就可以)

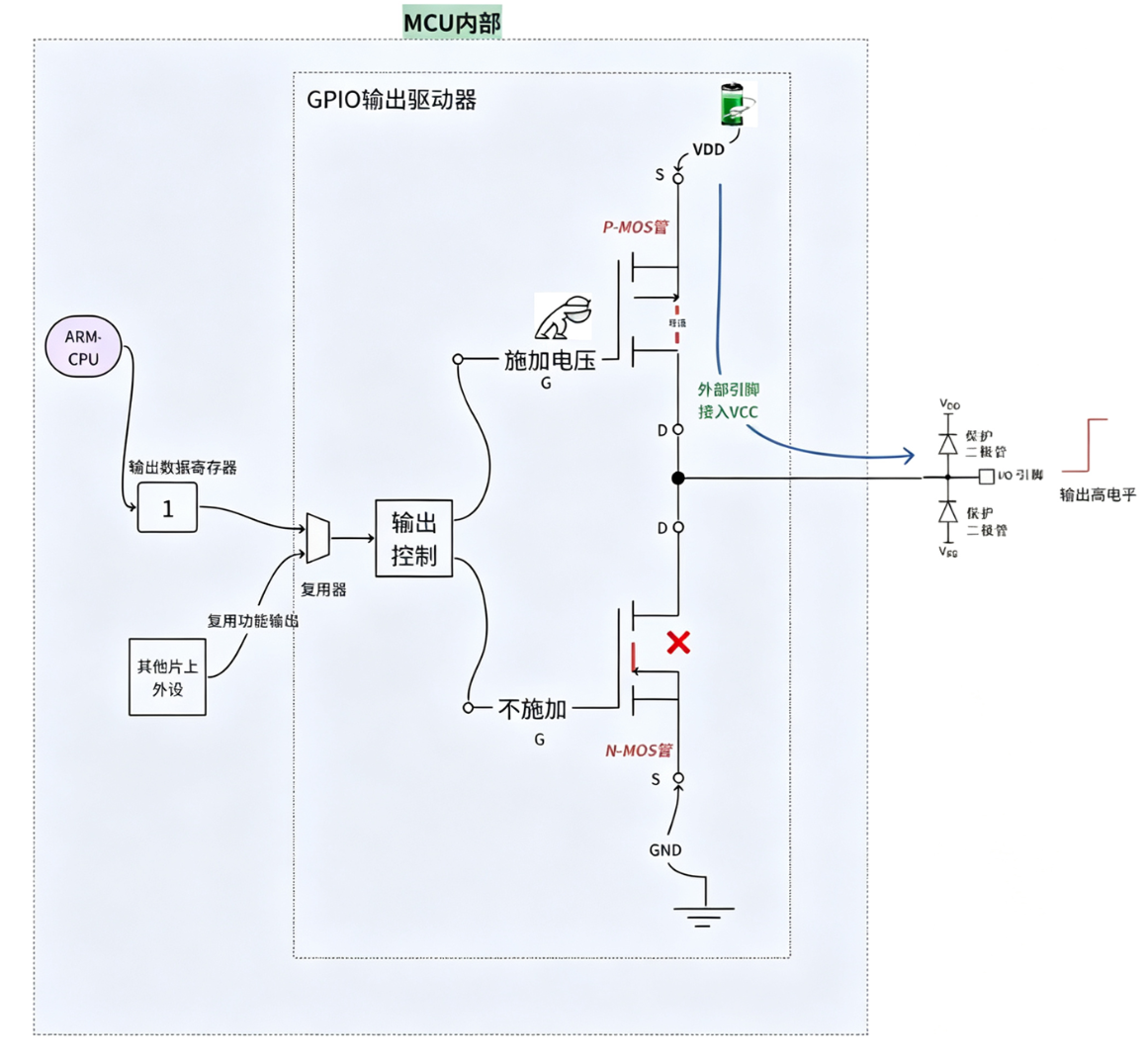

1. 输出高电平

输出数据寄存器写 1，闭合 P‑MOS，断开 N‑MOS，输出高电平

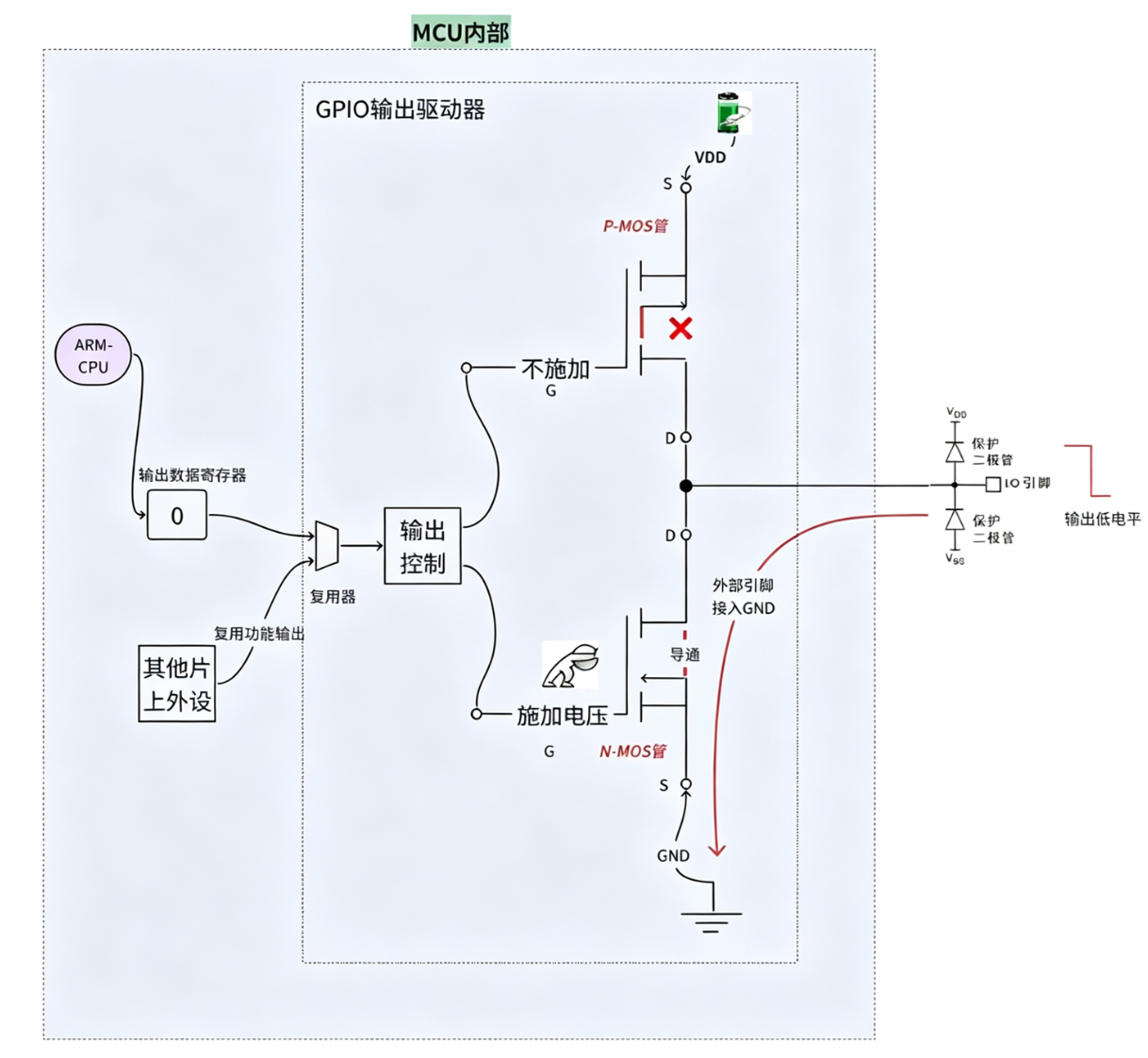

2. 输出低电平

输出数据寄存器写 0，断开 P‑MOS，闭合 N‑MOS，输出低电平

通用推挽输出的名称来源于该电路的工作原理

使用一对互补的晶体管（通常是 CMOS 工艺的 P‑MOS 和 N‑MOS 管）来输出高电平 (提供电流，"推") 或输出低电平**（吸收 / 拉取电流，"挽"）。**

本质是交替闭合断开，P‑MOS 和 N‑MOS 开关，让外部引脚接入 VDD 或者接地，进而对外呈现出高电压和低电压，然后因为电路通路，形成有输出电流 (推) 和吸收 (挽) 电流的效果

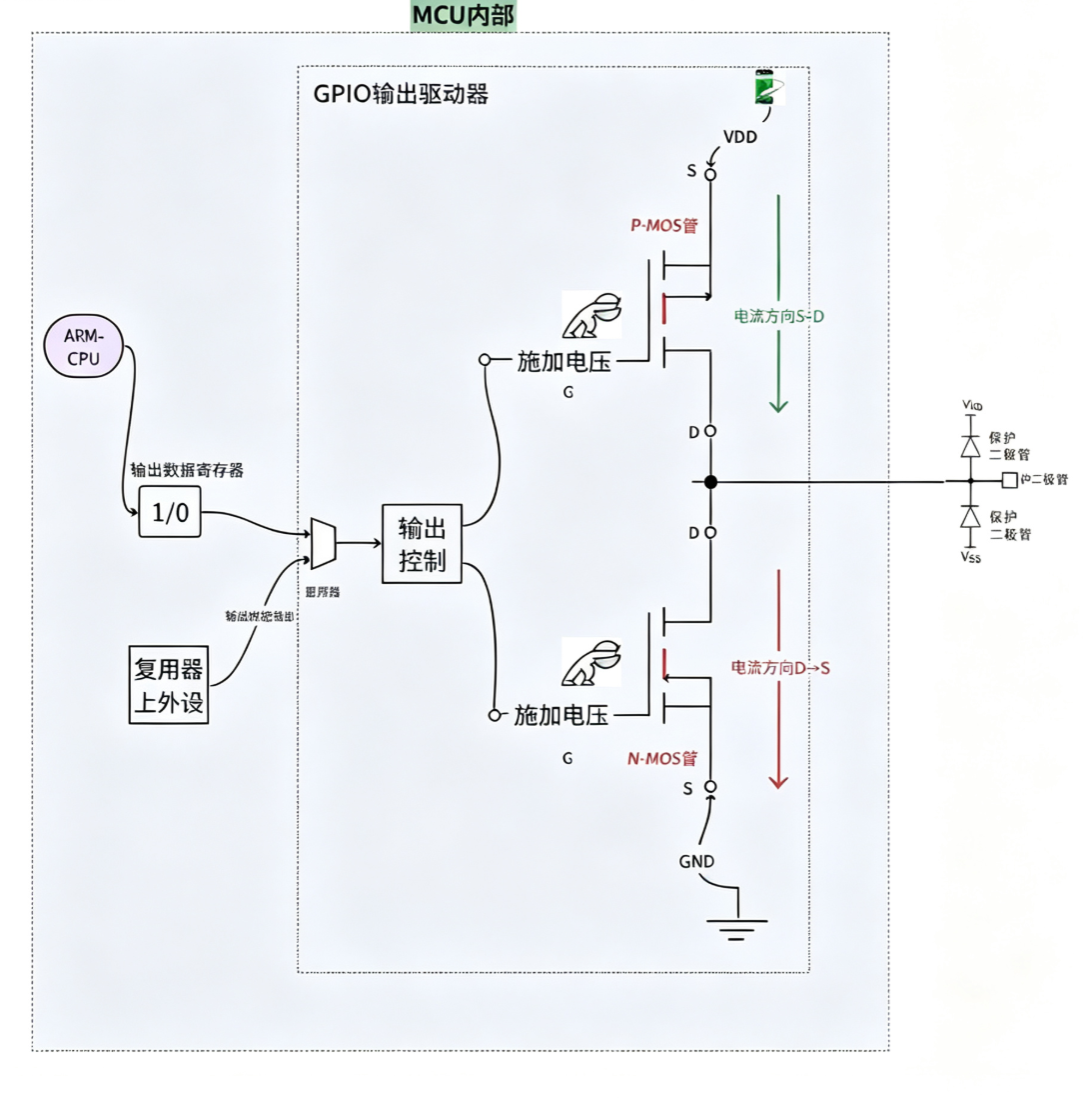

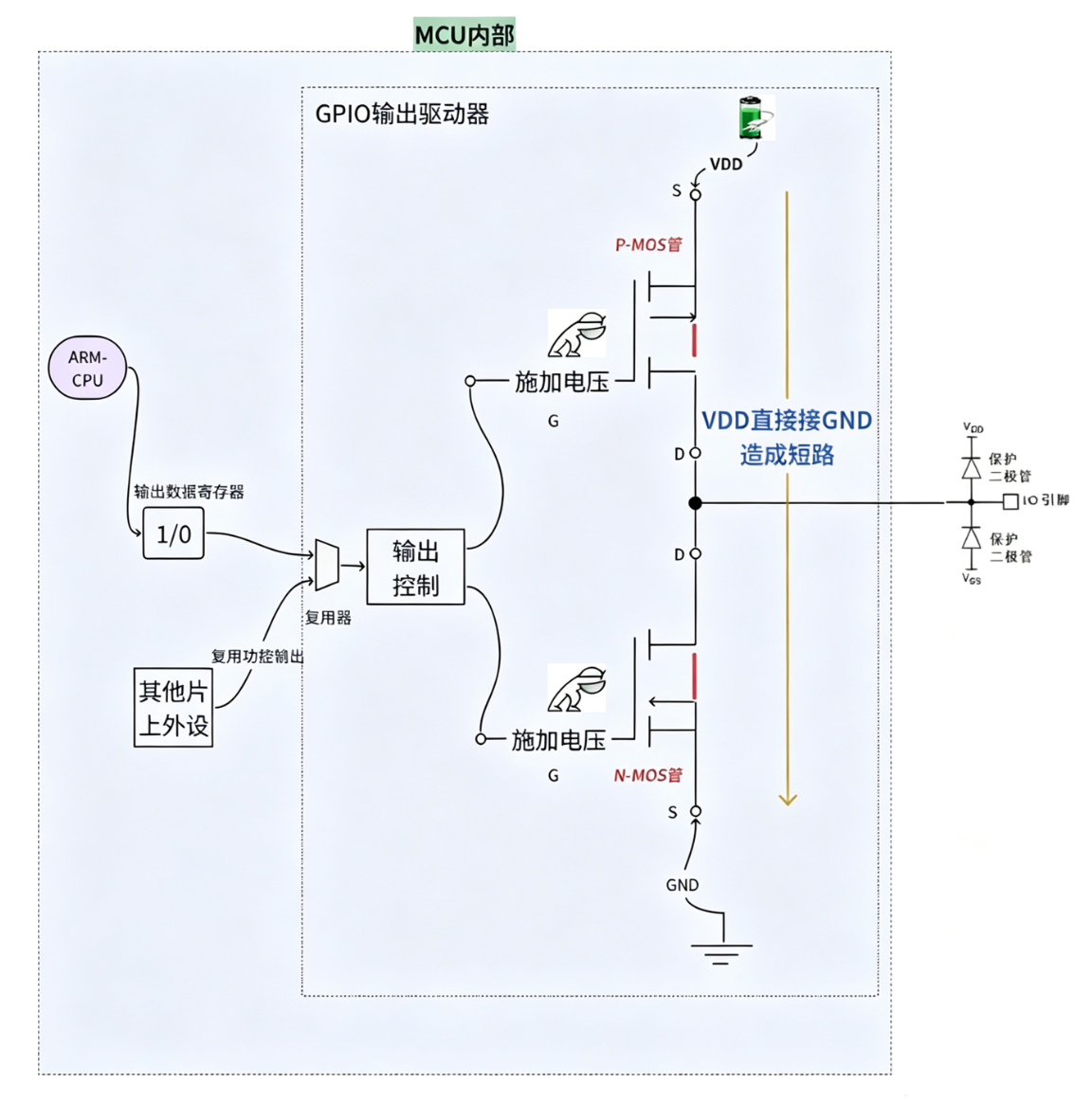

如果 P‑MOS 和 N‑MOS 都导通会是怎么的情况呢？

注意:

VDD 就会和 GND (Vss) 接通，这就会导致短路烧毁电路

因此 "输出控制" 单元必须保证 2 个 MOS 管不能同时导通

3. 推挽输出过程

当 ARM‑CPU 执行用户的代码，用户代码要求向数据寄存器写入 1

ARM‑CPU 执行用户代码，向数据寄存器写入 1

复用器选择信号输入源是数据寄存器

输出控制器获取到数字 1，把数字 1 进行解释，给 P‑MOS 管施加电压，N‑MOS 什么都不做

P‑MOS 感受到电压，导通

外部引脚接入 VDD，对外输出高电平

写 0 同上

4. MOS 管导通条件（了解）

到这里，我们已经理解了推挽输出，P‑MOS 和 N‑MOS 的作用和基本原理，但是仍旧有一个问题，那就是 G 栅极电压给多大，就能开启开关。这里需要引入新的名词

对任意 MOS 管而言 (P‑MOS/N‑MOS), MOS 管导通需要的电压阈值我们定义为 Vth，Voltage Threshold，也叫做阈值电压 ，这个电压一般范围是 0.3V~1.0V
源极电压定义为 Vs，栅极电压定义为 Vg
对任意 MOS 管而言 (P‑MOS/N‑MOS), **导通条件：**取决于 S 源极和 G 栅极的电压差，是否超过 Vth，和 D 漏极无关
对于 P‑MOS 而言，当 Vs‑Vg>Vth 时，MOS 管 SD 导通（饱和），否则 SD 断开（截止）
对于 N‑MOS 而言，当 Vg‑Vs>Vth 时，MOS 管 SD 导通（饱和），否则 SD 断开（截止）
对于 MOS 而言，开关速度非常高，达到 ns 级

推导出如下结论:

对于 P‑MOS，Vs − Vg 电压差超过 Vth，就导通

对于 N‑MOS，Vg − Vs 电压差超过 Vth，就导通

5. 最终总结

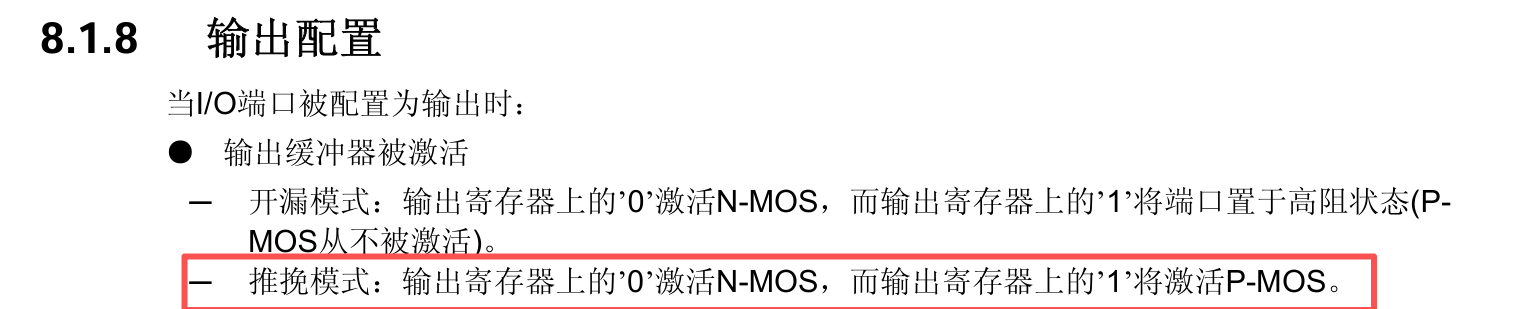

推挽模式下，向输出寄存器写 1/0 的本质：是让输出控制器选择 P‑MOS，还是 N‑MOS，进而输出电压，打开指定 MOS 管。

简易原理概括

P‑MOS：源极接电源 VDD；栅‑源压差达标之后导通，向引脚推出电流、输出高电平

N‑MOS：源极接 GND；栅‑源压差达标之后导通，把引脚电流拉入地、输出低电平

硬件互锁保证两只 MOS 不会同时导通，规避电源对地短路。

七、通用开漏输出 (Open‑Drain Output)

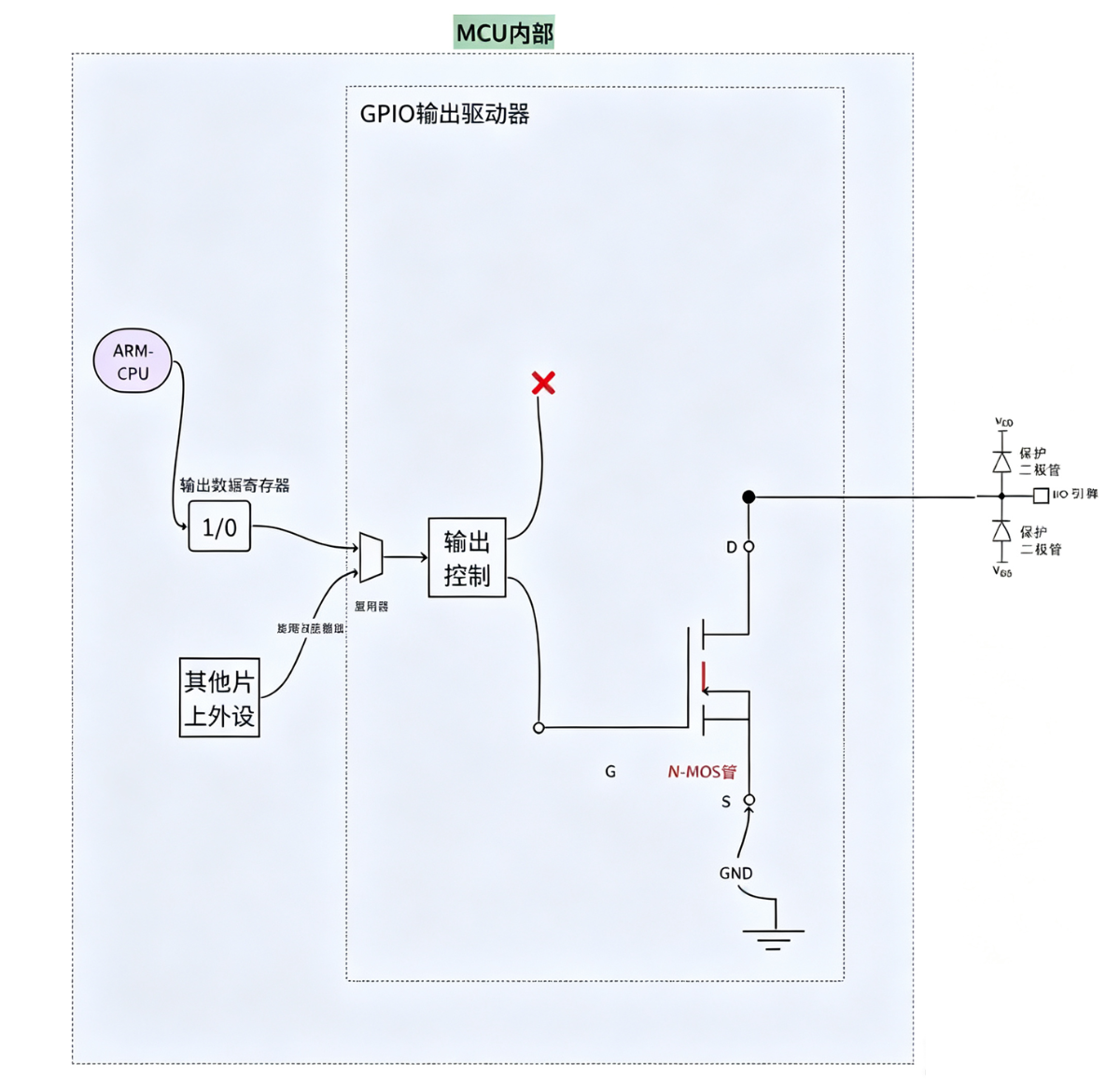

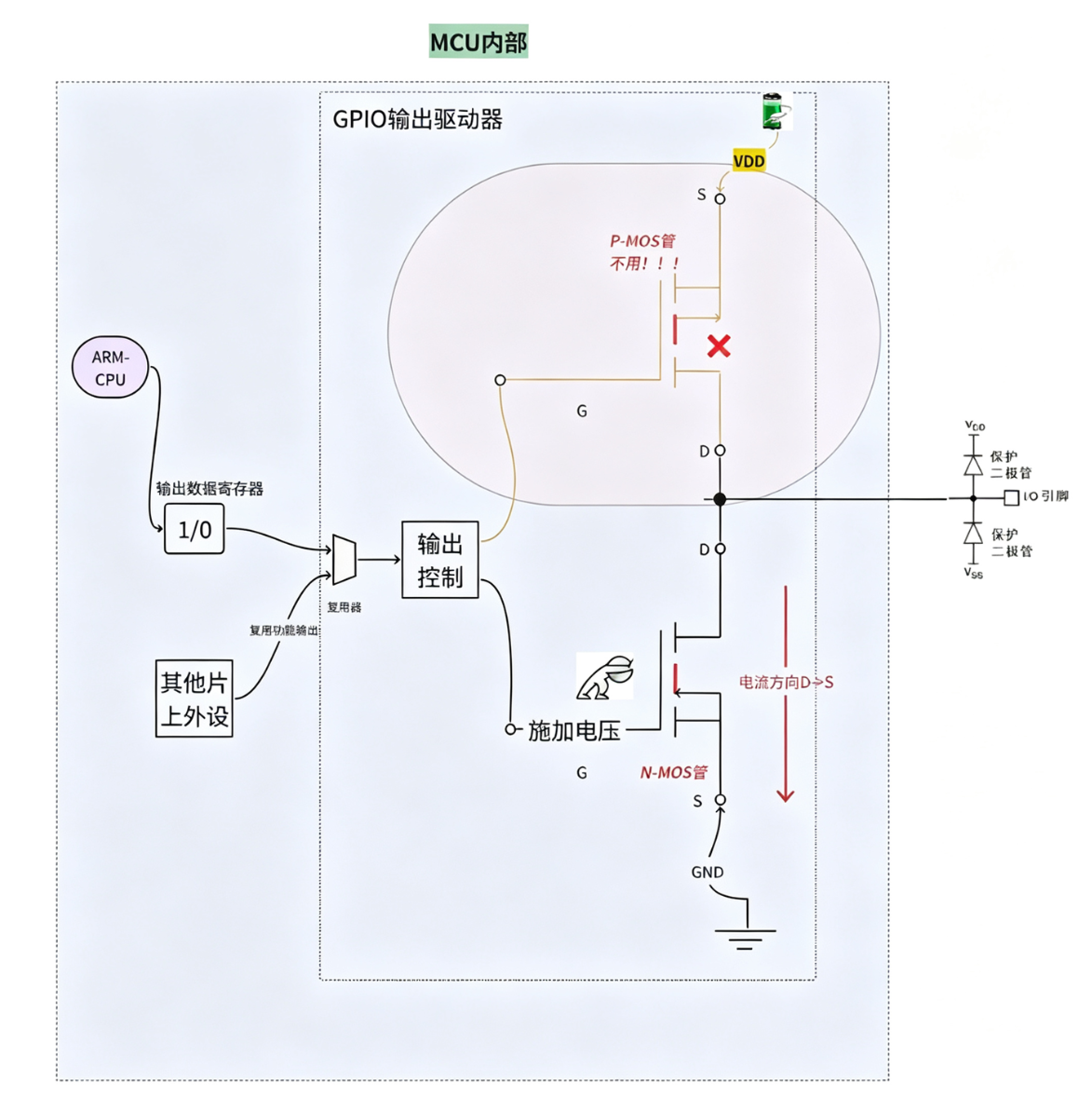

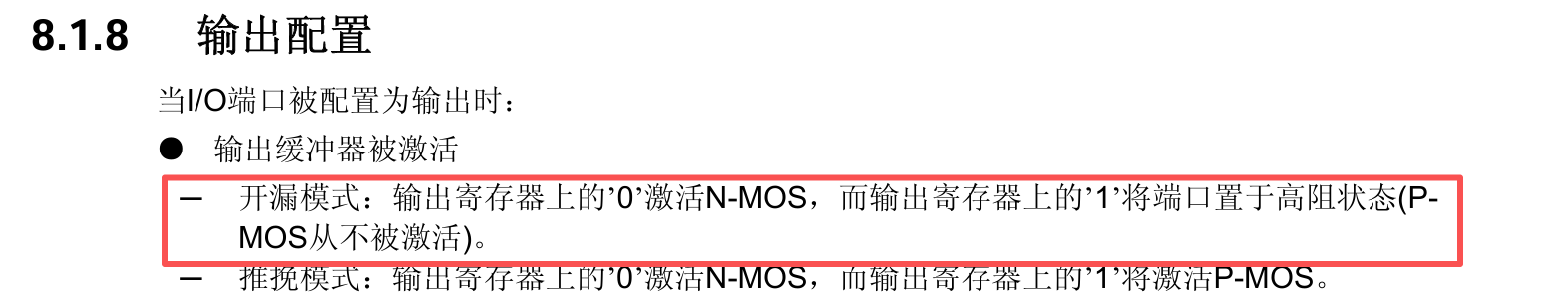

✨ 开漏输出核心思想： 去掉 P‑MOS，让 P‑MOS 永远都关闭

所以，开漏模式下，我们只考虑

所以，在开漏模式下，MCU 针对特定引脚的输出，都是该引脚对应的 N‑MOS 的漏极输出

✨ 结论：

向输出数据寄存器写 1 ，最终表示的是 N‑MOS 断开

向输出数据寄存器写 0 ，表示 N‑MOS 管闭合

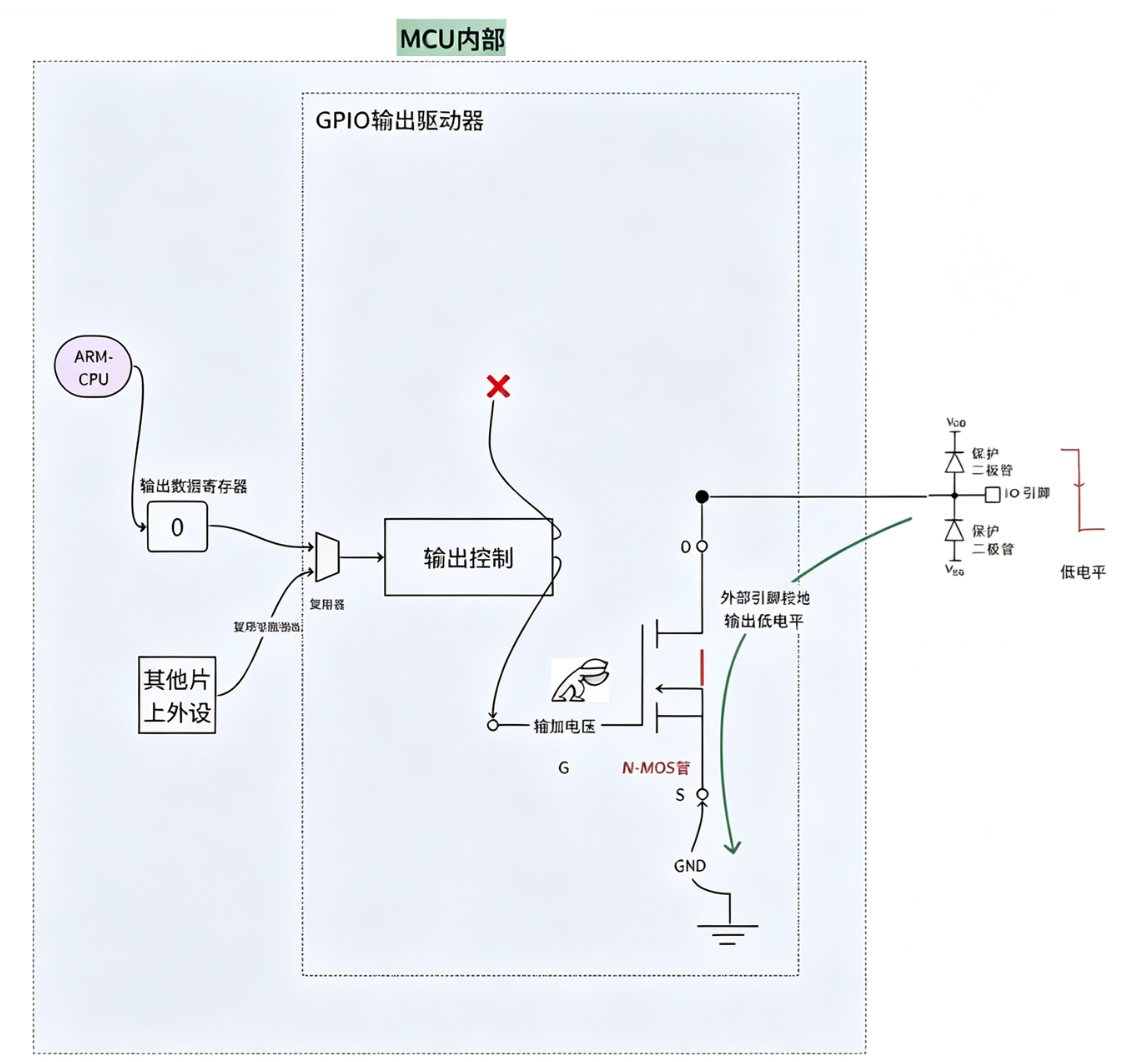

1. 输出低电平

输出数据寄存器写 0 ，N‑MOS 闭合，输出低电平

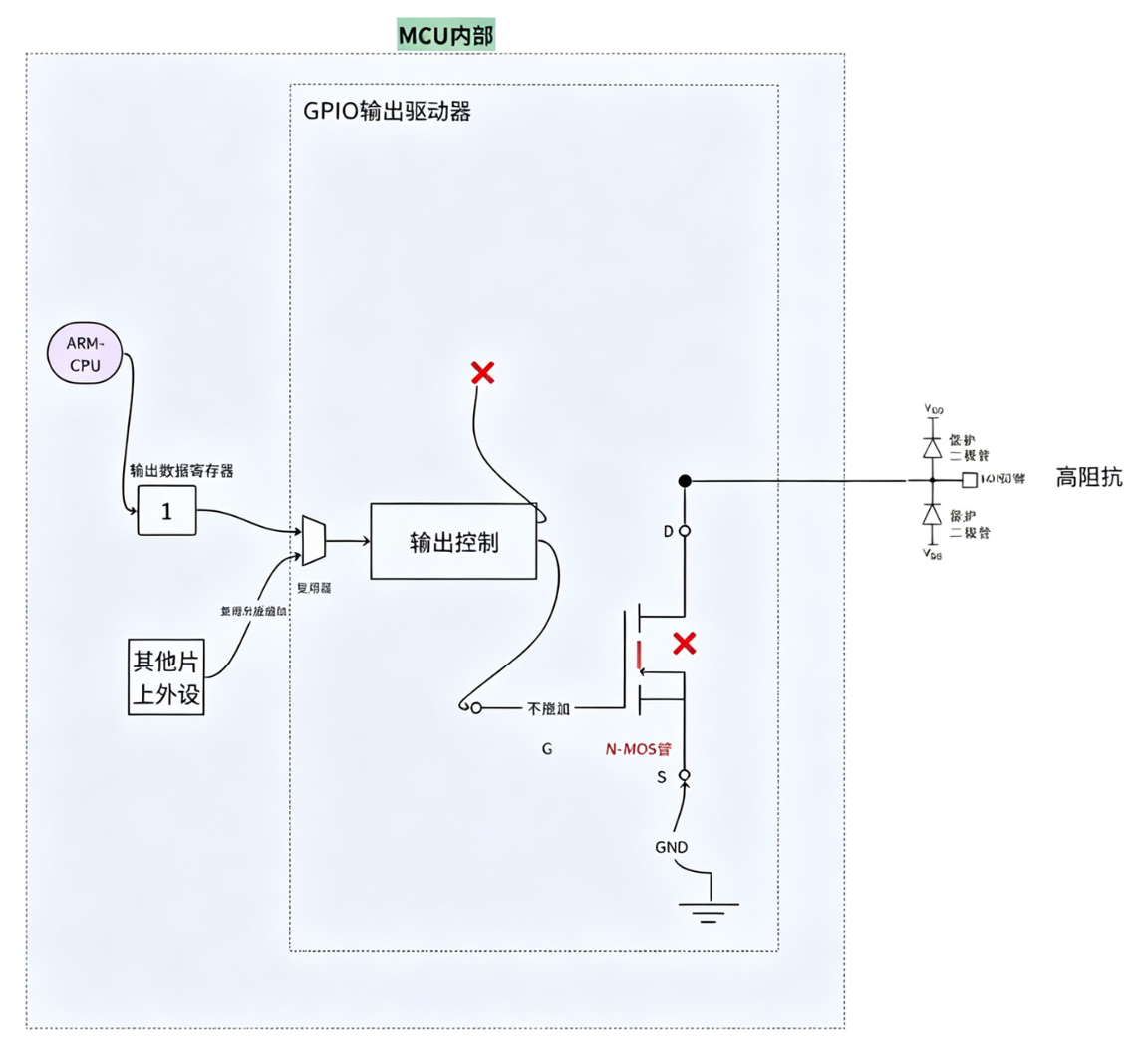

2. 输出高阻抗

输出数据寄存器写 1 ，N‑MOS 断开，输出高阻态

✨ 所谓高阻抗，只是一种说法，理解为： MCU 和外部针脚彻底断开，相当于开路了，或者 N‑MOS D 漏极和外部引脚互相悬空了

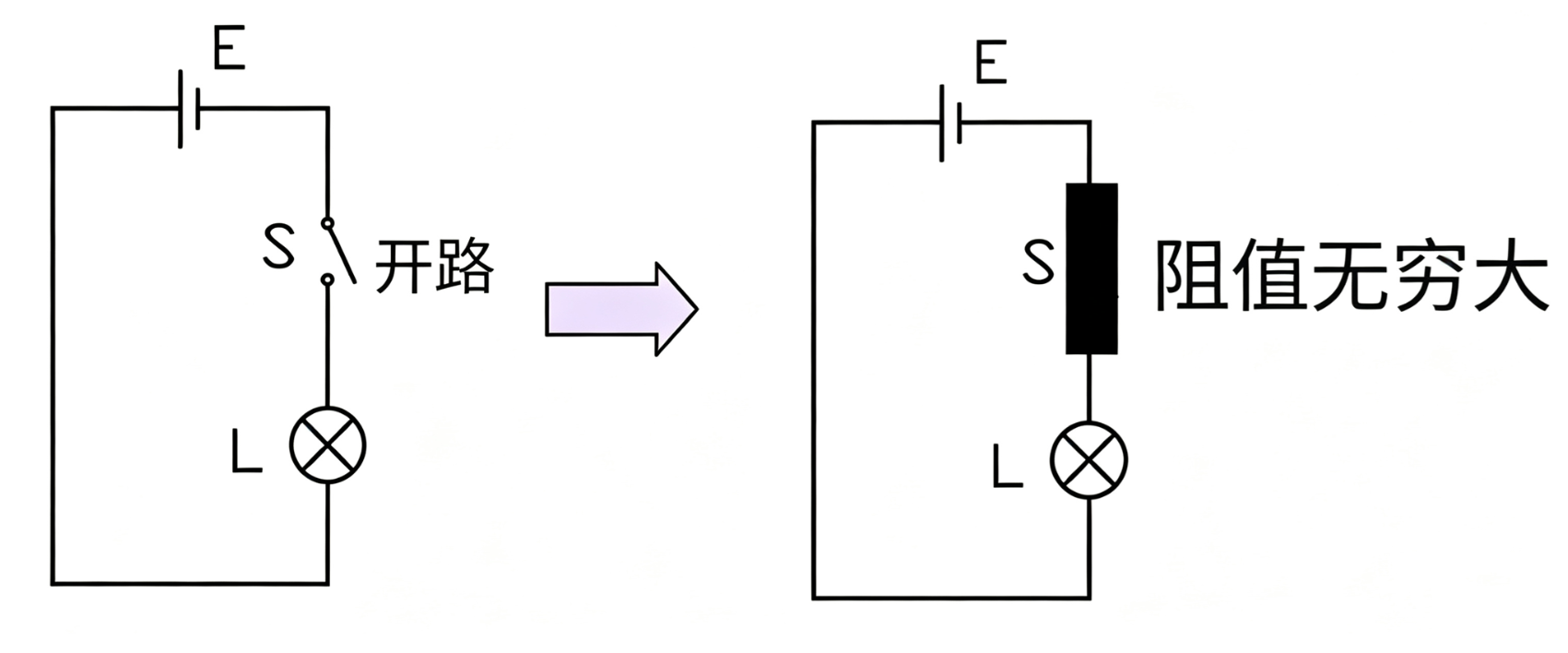

对于针脚而言，如果内部 MCU 断开了和外部引脚的连接，可以把 MCU 认为成为一个阻值无穷大的设备，我们把这种情况，叫做输出高阻抗。

✨ 结论：

开漏模式，输出只能输出低电平和高阻抗，无法输出高电平

3. 开漏模式输出高电平

通过以上原理分析，可以知道：开漏输出电路有输出低电平和开路（高阻）2 个状态。

那如何才能输出高电平呢？

**通过上拉电阻将 I/O 口接通到上拉的电压。**因为 MCU 内部电路已经设计好，所以往往这个所谓的上拉的电压，必须是开发板设计者，在 MCU 外部，根据自己的需求设计的。

✨ 注意：

单片机内部，不是只有 MCU 内部有 VDD 供电，其他 MCU 外部的设备，或者 MCU 内部的其他设备，也可能会有自己的供电电源提供高电压。

这就好比，你家 (单片机) 里有很多家用电器 (外设控制器和外设)，不止电视要供电，冰箱洗衣机也要的

那么，在开漏模式下，要输出高电平，就必须在引脚位置设置上拉电阻，来提供高电压了。

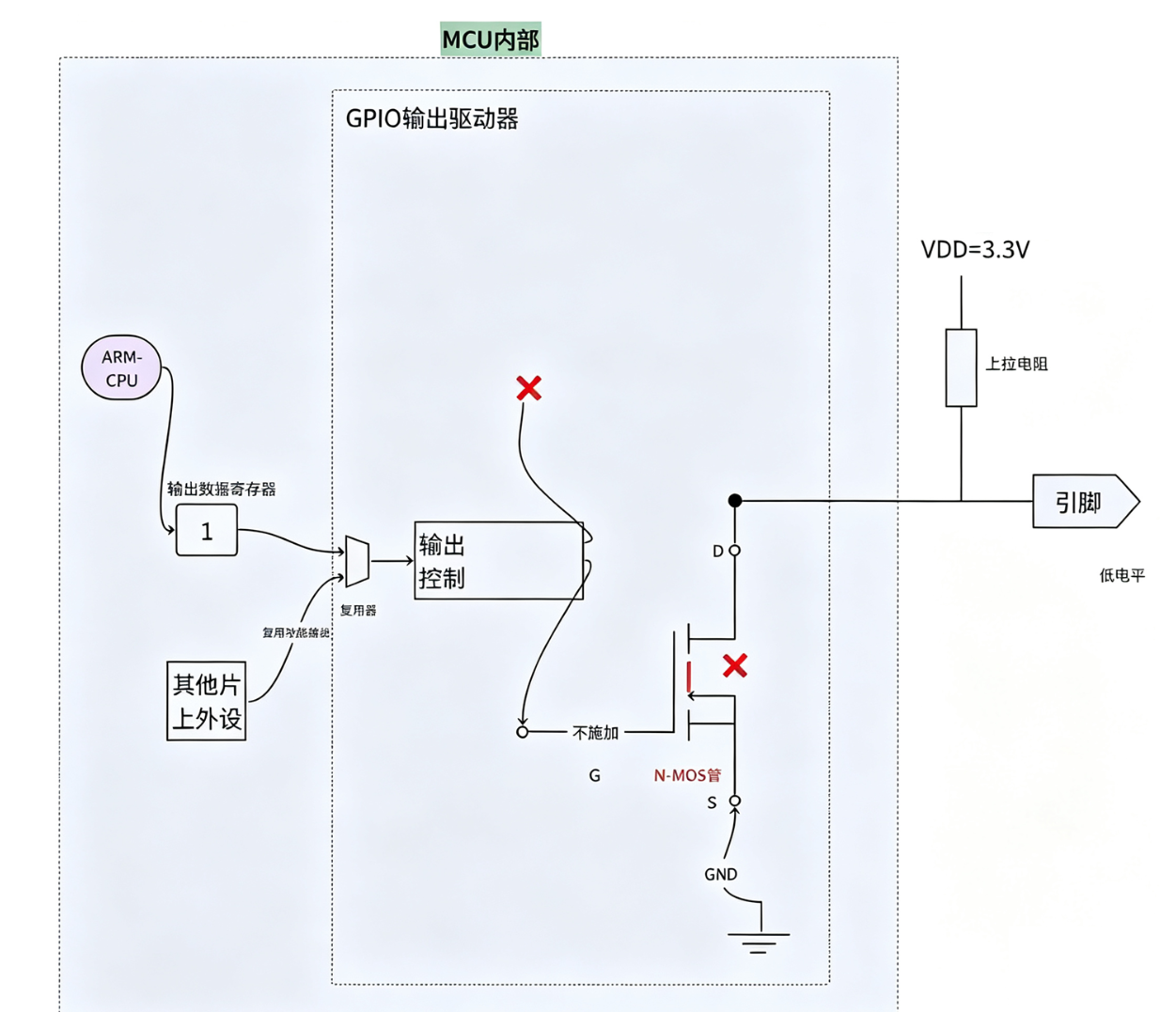

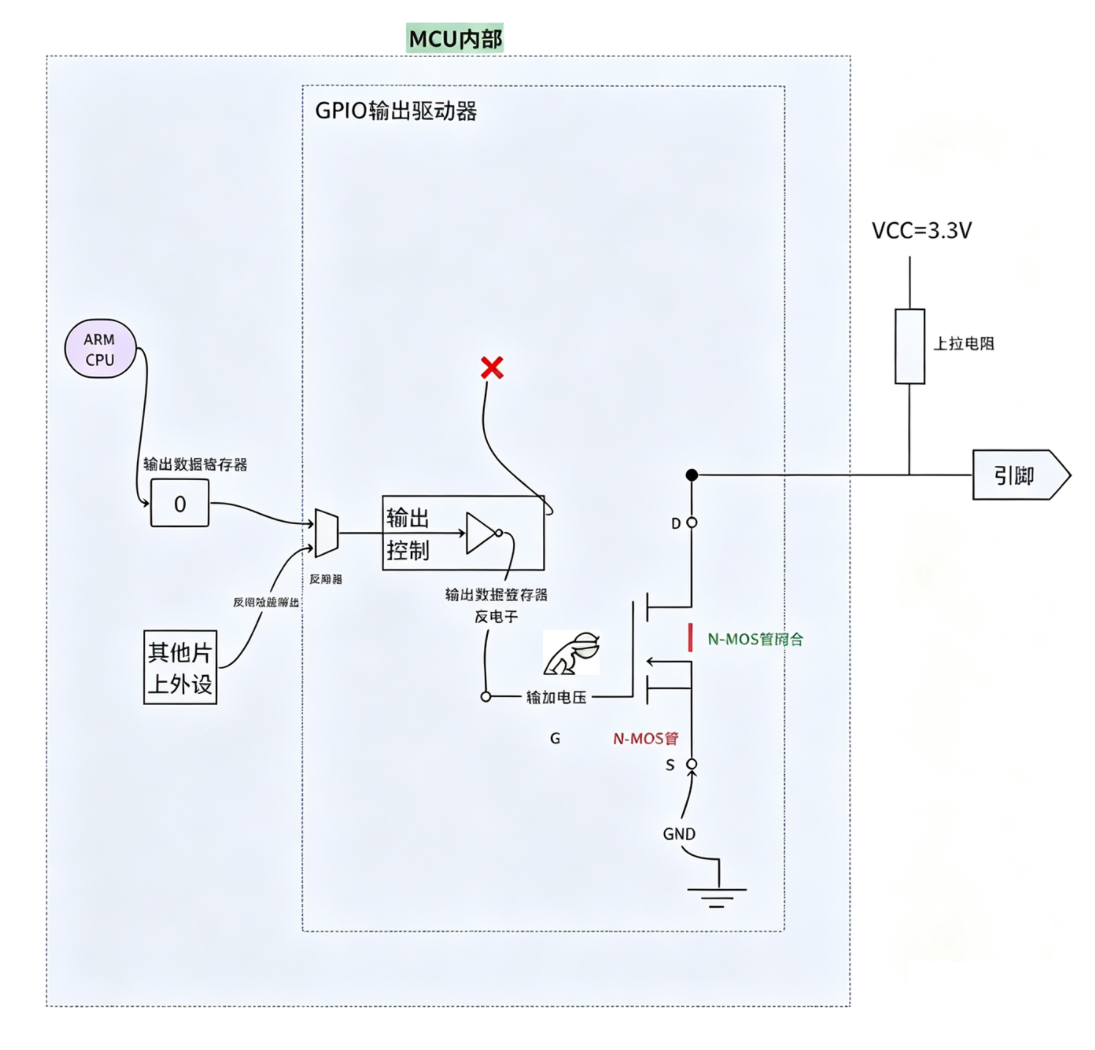

新增上拉电阻之后：

输出数据寄存器写 0，N‑MOS 闭合，输低电平，图略

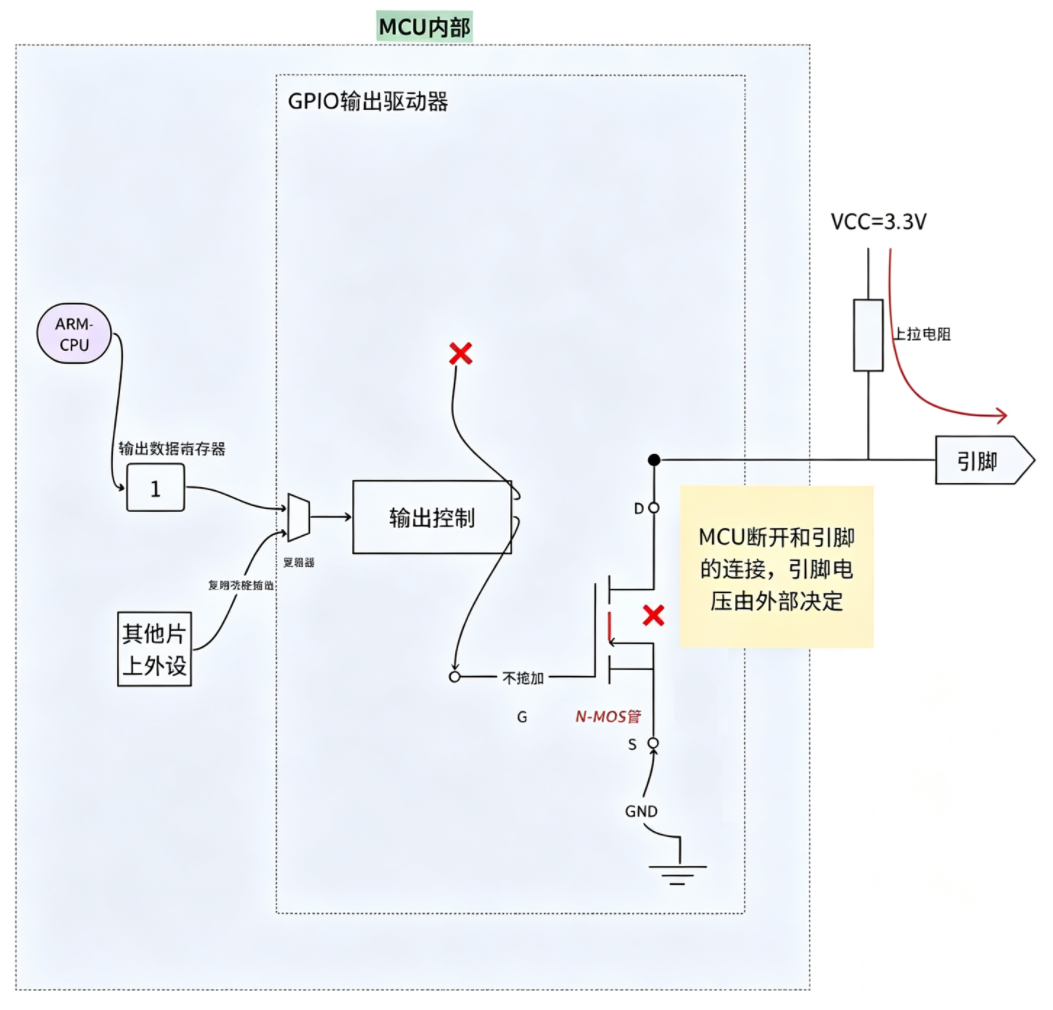

输出数据寄存器写 1，N‑MOS 断开，输出高阻抗，外部引脚在外部上拉电阻的影响 (或者上拉) 下，输出高电平

4. 为什么开漏输出高阻抗之后，引脚就是高电平？

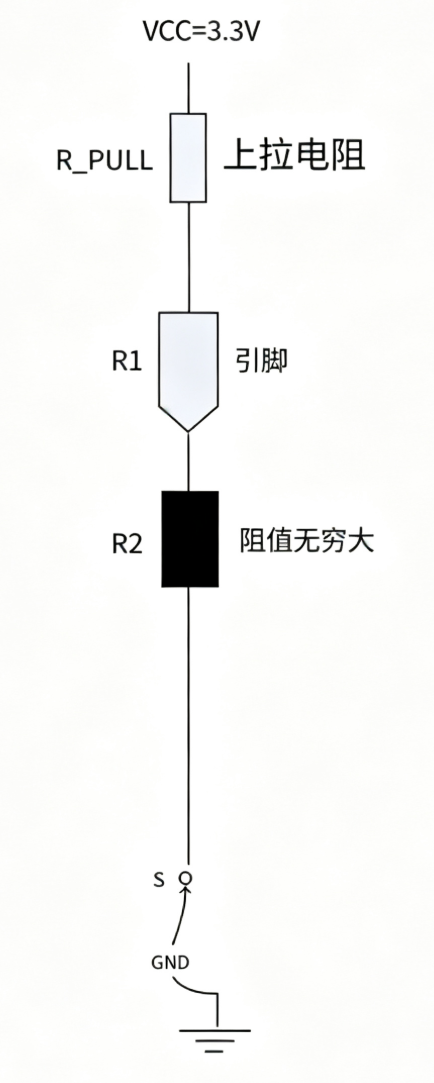

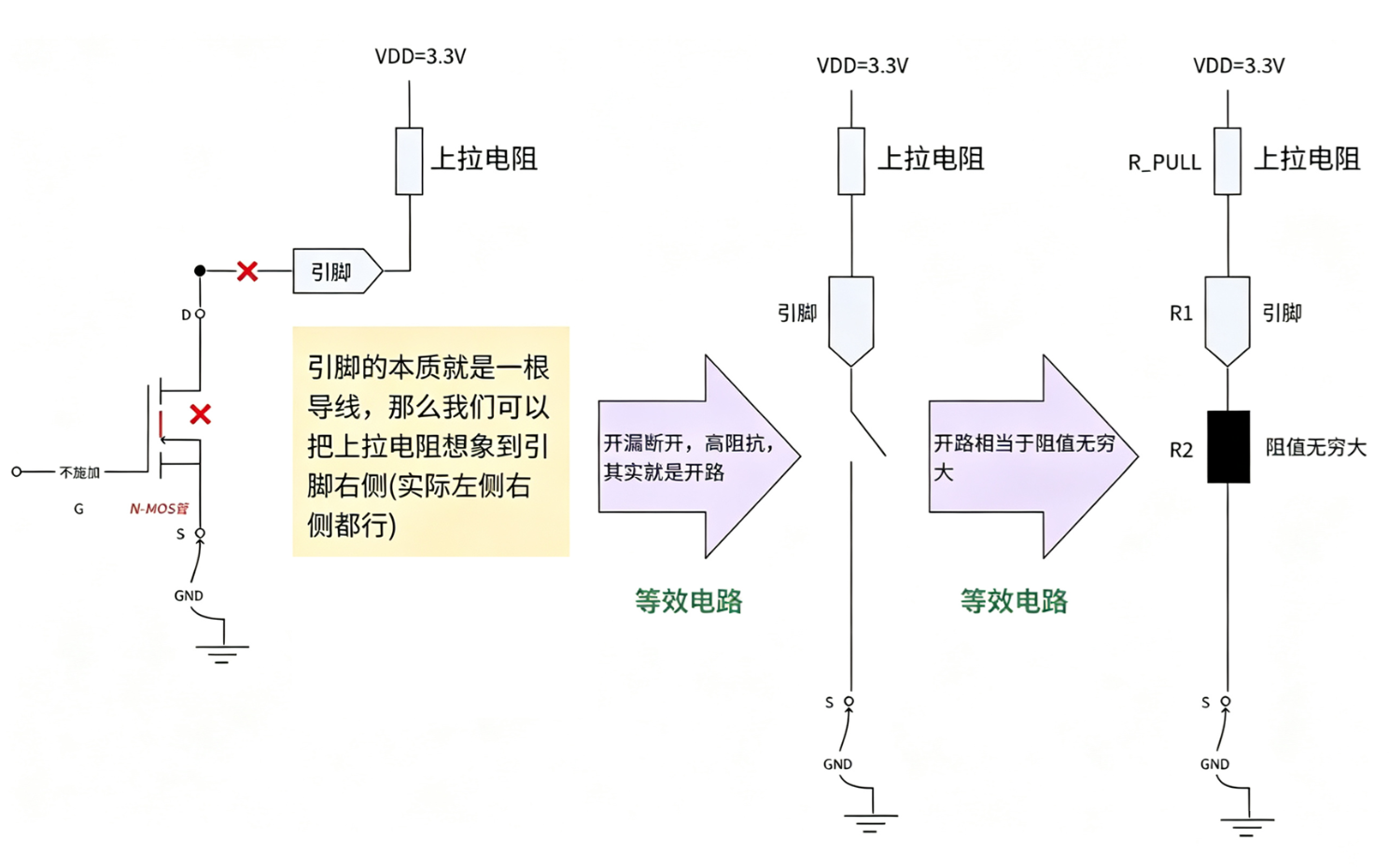

为了方便解释，为上图中的相关电阻进行命名：

上拉电阻的阻值是 R_PULL
引脚阻值是 R1，其实引脚就是导线，这个 R1 是无限趋近于 0Ω 的，后续我们不需要研究它，这里进行命名只是为了表示方便
开路位置电阻命名为 R2 , 阻值无穷大

是时候，引入我们高中学过的知识了，欧姆定律： V = I * R。 因为整个电路通路，从 VDD 到 GND

整个电路的电流 I = 3.3V / (R_PULL+ R1 + R2) , 因为 R2 接近于无穷大，所以 I ≈ 0

而引脚位置的电压 V 引脚 = 3.3V − 上拉电阻处的承压 = 3.3V − I * R_PULL

因为 I≈0，所以 V 引脚 = 3.3V − I * R_PULL = 3.3V − 0 * R_PULL = 3.3V

所以，引脚处电压就是 3.3V，那么输出就是高电平

**OK啊，所以我们现在回答了为什么开漏输出高阻抗之后，引脚就是高电平，**可是上面的推断我们真的理解了吗？当然，也不知道具体哪里不清楚，反正就是感觉不透彻。

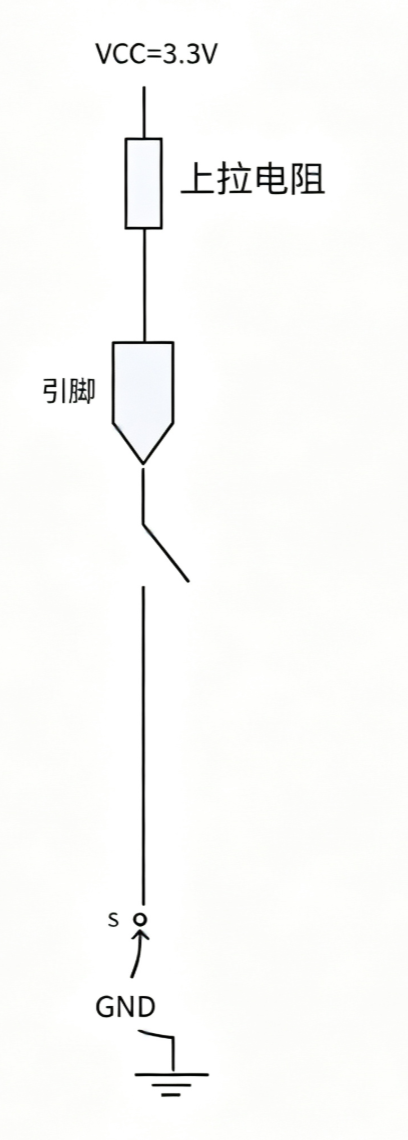

那么，接下来让我提出并解决一些问题，看看能不能透彻的理解。我们把视角转到这张图：

✨ 奇怪的问题？

真实情况是开路了，开路就没有电流啊，即电流 I=0，根据欧姆定律， V = I * R，那么整个电路结构中，都没有电压，包括引脚处，这点很明显和上面的结论是冲突的啊？
问题出在哪里呢？

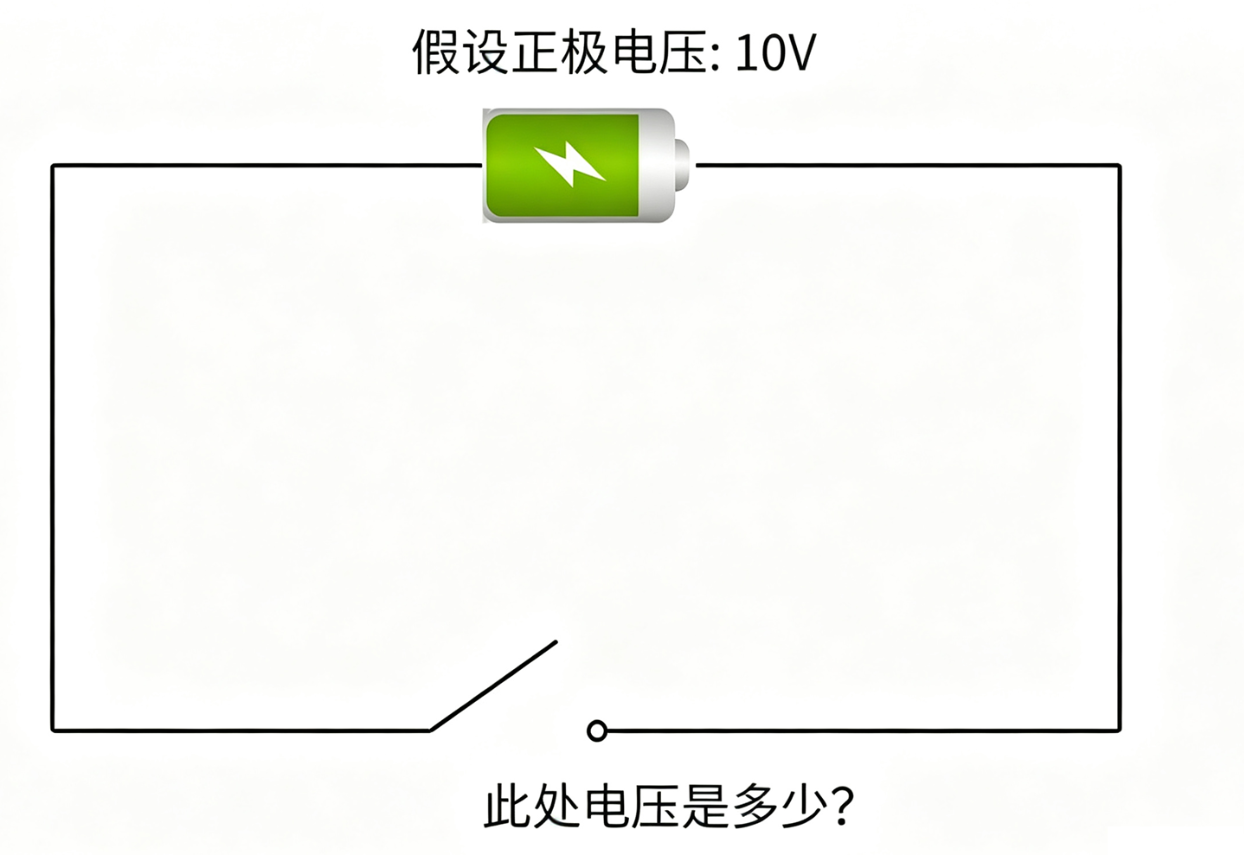

一块裸的电池，没有接入到任何电路中，其实就是自身开路，正极有电压吗？

答案是当然有！

电压的本质是两端 (正负等) 电势差，开路情况也可能存在

就好像水龙头，不打开，也有水压一样

其实，开漏输出下，高阻抗输出，对应的开路下，引脚处是有电压的。上述问题其实是出在对于欧姆定律的理解有偏差上

欧姆定律可以用来计算整个电路回路的电流， 但是，计算的电压，并不是电路中某个设备 (电阻) 处的电压绝对值，而是这个设备在整个电路中承担的电压差！！

有了上面对欧姆定律的深刻理解，然后我们再回过头看这张图：

**我们就能理解为什么引脚 (就是导线) 处的电压：**V 引脚 = 3.3V − I * R_PULL = 3.3V − 0 * R_PULL = 3.3V

5. 为什么要上拉电阻

开漏输出不仅仅要考虑 N‑MOS 断开输出高阻抗的问题，电路设计上，还要考虑 N‑MOS 闭合接地的情况

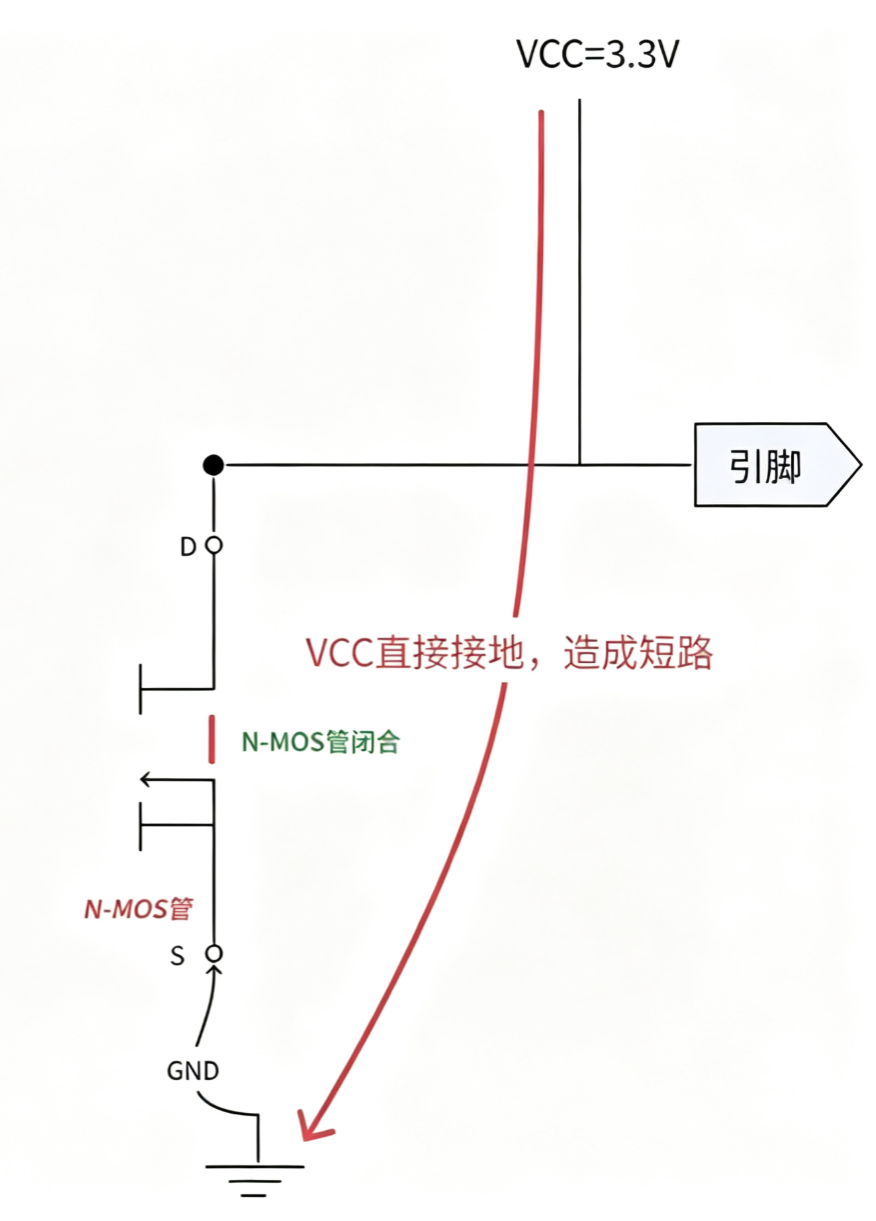

如果没有上拉电阻

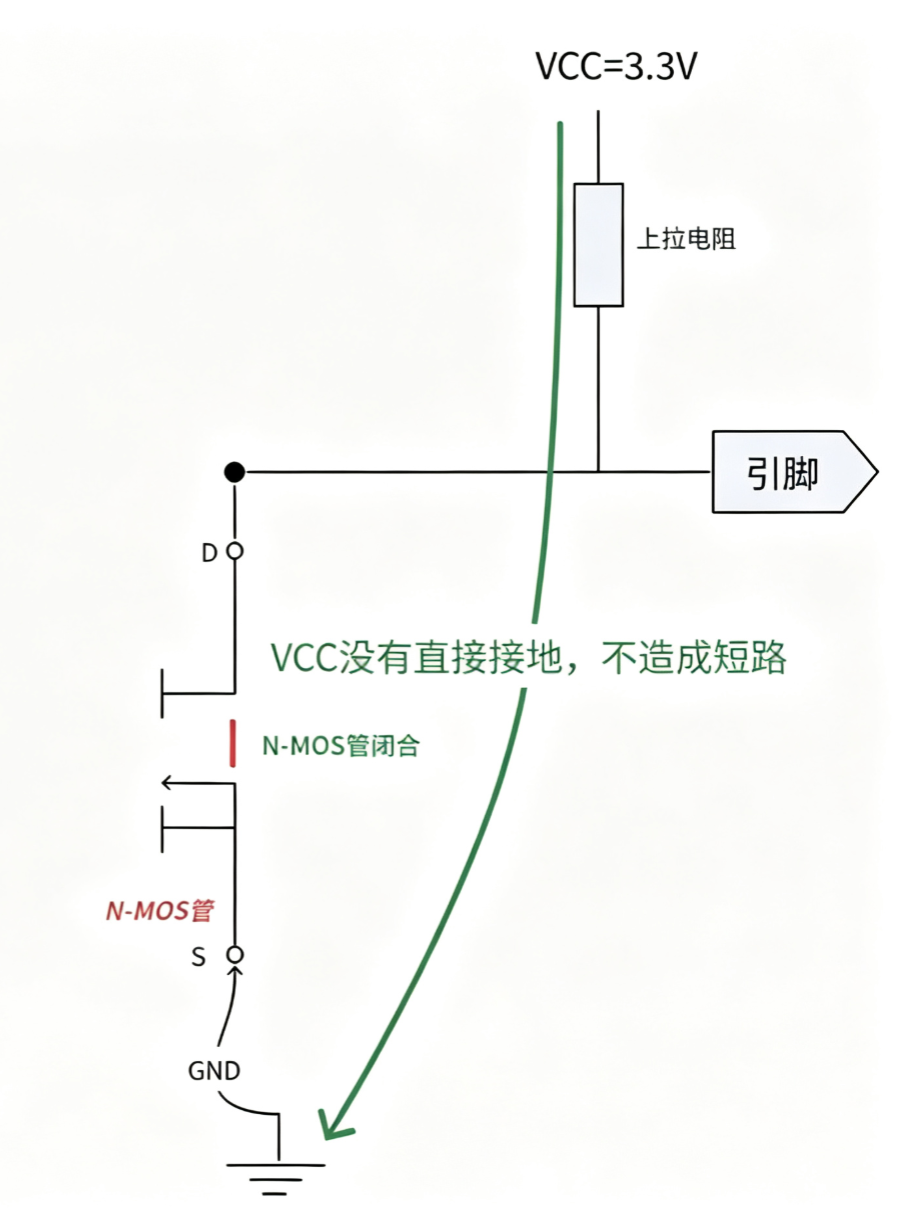

设置上拉电阻

6. 为什么叫上拉电阻

⭐ 在开漏输出模式并且有外部上拉电阻的情况下：

如果 N‑MOS 管断开，MCU 输出高阻抗，那么引脚输出的就是外部上拉电压 3.3V，输出高电平

如果 N‑MOS 管闭合，外部引脚接地，输出低电平

在开漏模式，MCU 默认只能输出低电平和高阻抗

所以外部接入电阻 + 高电压，在保证电路安全的情况下，就可以成功让开漏模式输出高低电平了，而输出高电平，是被外部电阻 + 高电压拉起来的，我们把这个电阻就叫做上拉电阻。

上拉电阻的阻值一般多少合适？ 4.7kΩ～10kΩ，这个不做解释

八、复用推挽输出

理解了通用推挽输出，复用推挽输出自然也就懂了，只不过是从CPU的输出，变成了其他片上外设的输出。

九、复用开漏输出

理解了通用开漏输出，复用开漏输出自然也就懂了，只不过是从CPU的输出，变成了其他片上外设的输出。
