一、芯片概述
LP20R100FN 属于芯茂微 LPXXR100FN 系列 TO220F‑3L 封装高性能副边同步整流芯片，内置 100V 耐压功率 MOS 管，可兼容 DCM、QR、CCM 全部反激工作模式。芯片采用专利开通判定算法，抑制退磁振荡带来的 MOS 误开通；关断响应速度快，改善 CCM 连续导通模式下反向电流倒灌、异常温升问题，适合需要做国内 3C 强制认证的中大功率快充适配器，替换传统高压肖特基二极管，提升整机效率、降低次级温升，满足安规摸底测试要求。
二、关键电气参数（TA=25℃）

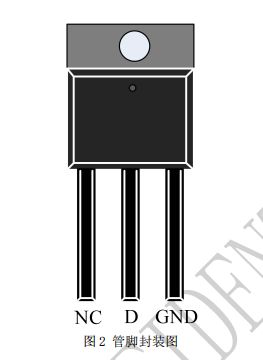

- 封装 TO220F‑3L；NC 悬空脚、D 漏极、GND 源极；D 脚耐压‑0.3~100V
- Rds (on) 典型 17mΩ；最大功耗 1.2W；热阻 θJA=56℃/W
- 支持最高工作频率 200kHz；内置 VCC 自供电，不需要额外 SR 辅助绕组
- 开通延迟典型 150ns；关断延迟典型 30ns；最小导通时间 1.6μs；典型死区时间 600ns
- 集成 VCC 欠压保护、VCC 过压钳位保护
- 推荐整机功率：90‑265VAC 条件下最大 36W
- 工作结温‑40~+150℃；盘装管装 50 颗 / 管

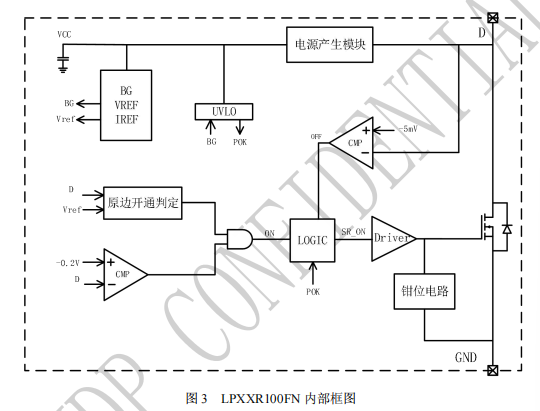

三、方案核心优势
- 完整支持 CCM 连续导通模式，解决 3C 样机重载进入 CCM 后同步整流倒灌、芯片异常发热，避免温升测试超标失效。
- 专利开通判定逻辑，依靠下降电压幅值 + 斜率双重判断，抑制退磁振荡造成的误开通，降低 EMI 整改工作量，利于安规传导骚扰测试。
- D 引脚自供电架构，变压器无需专门设计 SR 辅助绕组，老项目改板改动量小，样机评估周期缩短。
- TO220F‑3L 封装散热条件好，36W 整机下温升可控，满足 3C 认证温升限值要求。
- 内置欠压、过压钳位保护，短路、异常工况下器件安全性高，提升整机可靠性摸底通过率。

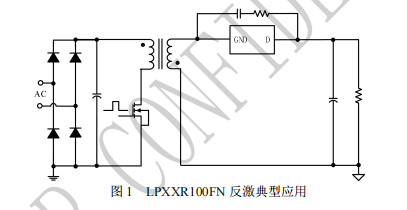

四、典型应用场景
‑15‑36W 需要做国内 3C 强制认证快充、充电器适配器
‑CCM/QR/DCM 模式隔离反激电源模块
‑LED 大功率隔离驱动电源
‑传统肖特基二极管方案升级，用于效率、温升摸底整改项目
五、选型对标参考
| 型号 | 品牌 | 封装 | 耐压 | Rds(on) | 推荐功率 | 核心差异 |
|---|---|---|---|---|---|---|
| LP20R100FN | 芯茂微 | TO220F‑3L | 100V | 17mΩ | 36W | TO220F 封装，支持 CCM，D 脚自供电 |
| LP15R100FN | 芯茂微 | TO220F‑3L | 100V | 12mΩ | 48W | 更低导通内阻，适配更高功率整机 |
六、PCB 量产 & 3C 样机摸底设计要点
- 次级 D‑GND 主功率回路走线必须短而粗，减少铜皮阻抗带来额外温升，否则 3C 温升测试容易超限。
- TO220F 焊盘充分铺铜，必要增加散热片；结温需要留足余量，不能卡极限参数做样机。
- D 引脚建议增加 RC 吸收网络，抑制尖峰电压，防止高压尖峰冲击器件，浪涌、EFT 测试提前摸底。
- 严格参考规格书时序要求，重点测试重载 CCM 工况，观察是否存在倒灌、异常发热，这是 3C 认证样机高频失效点。
- 芯片 GND 功率地与小信号地单点汇合至输出电解电容地端。
七、选型小结
LP20R100FN 为 TO220F‑3L 封装副边同步整流，支持 DCM/QR/CCM 全模式，重点解决 3C 认证适配器样机 CCM 模式倒灌、温升超标痛点；36W 以内快充适配器，替换肖特基二极管做效率、温升优化评估非常合适。
八、FAQ 常见疑问
Q：LP20R100FN 做 3C 样机，需要重点做哪些摸底测试？
A：建议重点做高低温循环、满载长时间老化、CCM 重载稳态温升、浪涌 EFT 抗扰测试，重点观测芯片温升、有无倒灌现象。
Q：没有 SR 辅助绕组可以直接使用吗？
A：该芯片 D 引脚自供电，不需要 SR 辅助绕组，变压器沿用原有设计即可评估。
