随着 5G/6G 通信、MIMO 多天线测试、无线电频谱监测、卫星通信以及车载 GNSS 终端量产质检等场景的快速普及，射频开关矩阵作为测试系统中实现信号灵活路由与多通道自动切换的核心组件，已经成为自动化测试架构中不可或缺的枢纽。
不少测试工程师在选型阶段都会遇到共性困惑： 选购射频开关矩阵时应该关注哪些参数？通道数越多越好吗？不同架构的产品应该如何对标具体的测试场景？
如果选型失误，轻则造成性能冗余浪费预算，重则出现隔离度不足、同步性不达标等问题，直接导致测试结果偏差，拖慢量产或研发项目进度。作为信号全链路测试领域的成熟品类，射频开关矩阵的选型并非简单看通道数量多少，而是要结合自身测试场景的频率要求、通道规模、拓扑结构与长期扩展需求做系统性匹配。本文将结合实际项目经验，深入解析如何将测试需求与 德思特射频开关及矩阵系列精准对标，为不同测试场景提供可落地的选型判断标尺。
一、 射频开关矩阵选型的核心评估参数维度
很多用户选型时第一关注点只放在通道数量上，忽略了底层架构参数和自身测试场景的匹配度，最终出现"参数纸面达标但实际用不了"的问题。合格的选型需要优先评估以下 6 类核心参数：
- 工作频率范围：选型的第一优先级参数，直接决定开关矩阵能否覆盖待测信号的频段要求。目前主流商用射频开关矩阵的覆盖范围从 100 kHz 起步，最高可支持到 8.5 GHz，部分短波专项型号则聚焦在 1.5 MHz~30 MHz 的专属频段。不同频段的插入损耗、驻波比性能差异极大，必须确保开关矩阵的最高工作频率高于待测信号的最大频率至少 10% 以上，避免高频段信号衰减过大影响测试精度。
- 通道配置与开关拓扑 ：射频开关矩阵分为双向阻塞（Blocking）和单向非阻塞（Non-blocking）两大类型。双向矩阵支持信号双向传输，可适配 MIMO 测试这类收发双向信号切换的场景；单向矩阵则支持一路输入分配给多路输出（或多路输入无阻塞路由），适合频谱监测与信号分发场景。
- 通道隔离度 ：隔离度是衡量开关矩阵通道间信号串扰水平的核心指标。德思特全系列射频开关矩阵的通道隔离度覆盖
-50 dB到-120 dB区间。针对高灵敏度信号测试场景，优先选择隔离度优于-100 dB的型号，可完全避免通道间信号串扰导致的测试结果偏差。 - 切换速度与寿命 ：采用半导体固态开关设计的射频开关矩阵，切换时间普遍仅为 2~5 微秒，远快于传统机械开关毫秒级的切换速度，可大幅提升自动化测试的流转效率。单台设备单日可完成上万次切换操作，且无机械磨损问题，长期运行稳定性更强。
- 控制与集成能力：工业级射频开关矩阵需要支持 SCPI 指令、向导式 GUI 界面、LAN 和 USB 远程控制等多种集成方式，无缝接入现有自动化测试系统。部分型号还支持多设备同步运行，可满足超大规模多通道复杂测试系统的协同需求。
- 物理部署形态 ：主流产品分为 SR6-11C 插入模块式 和 19 英寸标准机架式两类。插入模块式可直接插入现有标准测试机柜中，极大节省机箱空间；机架式型号高度覆盖 1U~3U，适合通用测试机柜的安装规范。
二、 典型测试场景与产品选型指南

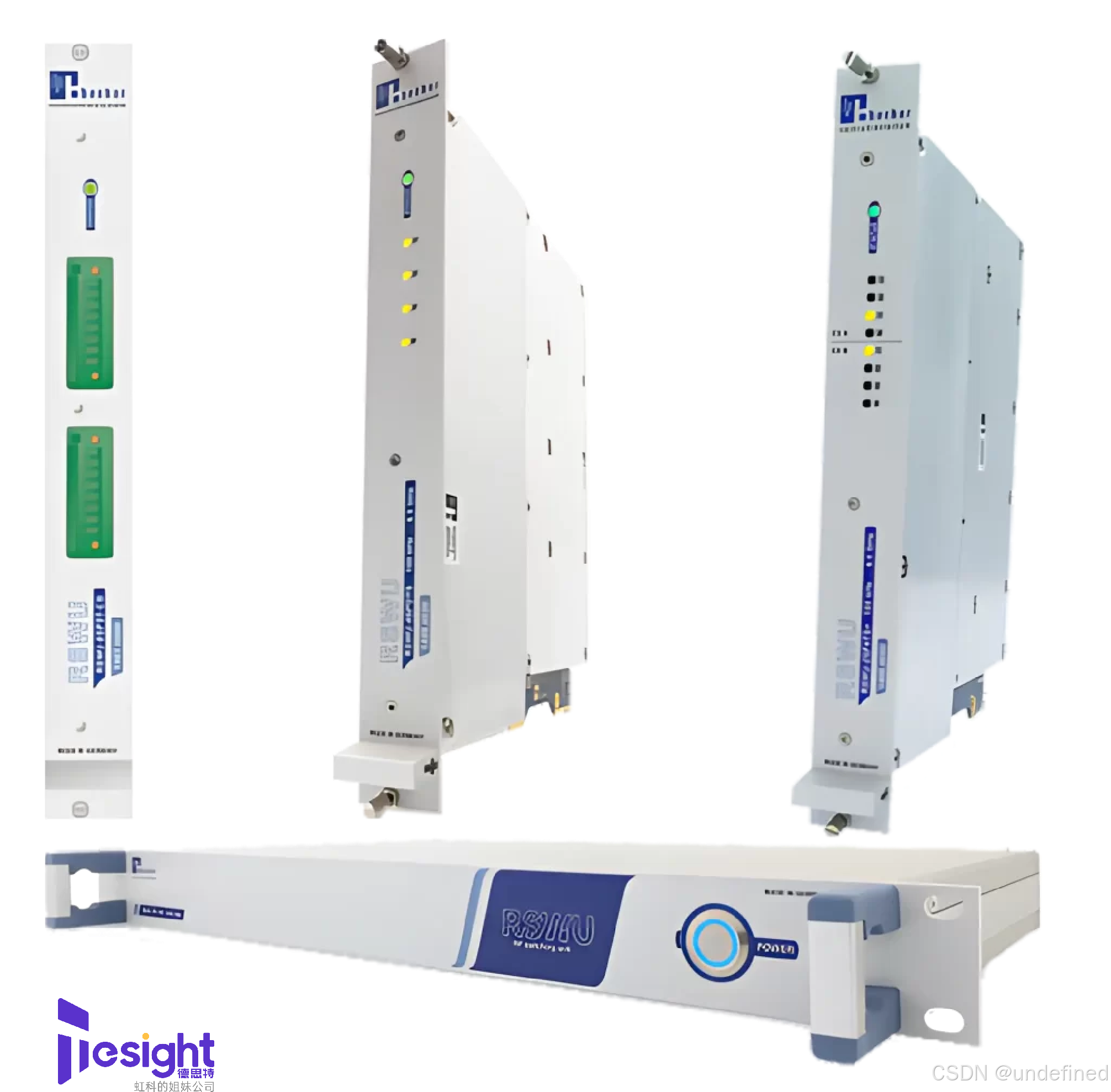

不同通道规模与开关拓扑的矩阵并非单纯的通道数量叠加，而是针对具体测试场景做了定向优化。德思特（Tesight）旗下涵盖了丰富的产品矩阵，可从阻塞/双向（BSWM系列） 与非阻塞/单向（RSWM系列）两大应用领域对标最适合的硬件方案：
2.1 阻塞/双向矩阵系列：专为 MIMO、收发双向测试与复杂工位设计
双向阻塞拓扑允许信号在任意输入与输出端口之间双向流转，非常适合需要同时进行信号发射与接收切换的测试架构。
桌面与模块化小型研发场景（4×4 规模）
- 德思特 TS-BSWM-4X4E（SR6-11C 模块化方案）：覆盖 100 kHz - 8 GHz 频段，采用紧凑的插入式模块结构，专为高密度集成机柜设计，非常适合实验室小批量多端口设备验证与模块化 MIMO 测试。
- 德思特 TS-BSWM-4X4ER（1U 机架式方案）：具备相同的 100 kHz - 8 GHz 宽频性能，但采用标准 1U 机架形态，适合独立桌面部署，常用于网络监测及基础通信研发测试。
中等规模与多端口扩展场景（4×8 与短波 8×8）
- 德思特 TS-BSWM-4X8ER（宽带 4×8 矩阵）：同样覆盖 100 kHz - 8 GHz，1U 机架空间内提供了更丰富的端口映射比例，是中等规模 MIMO 测试与多端口消费电子组件测试的理想选择。
- 德思特 TS-BSWM-8X8ER（短波专属 8×8 矩阵）：深耕 1.5 MHz - 30 MHz 短波频段，针对无线电监测与短波通信设备的双向收发测试做了专属阻抗匹配与高隔离度设计。
高端量产质检与复杂电性测试（8×32 规模）
- 德思特 TS-BSWM-8X32CSR（多功能集成矩阵） ：采用 2U 机架设计，覆盖 100 kHz - 8 GHz。除了提供 8×32 的大规模双向路由能力外，最独特的优势在于集成了 DC 负载仿真功能，支持每通道开路、负载、短路等幻影测试（Phantom Testing）以及电流/电压实时测量，特别适配 RF 多媒体组件端到端测试与高可靠性 GNSS 终端的量产自动化质检。
2.2 非阻塞/单向矩阵系列：面向频谱监测、信号分发与广播系统
非阻塞单向拓扑能够将任意输入信号复制并路由至多个输出端，保证多路接收设备同时工作而互不干扰。
窄带/宽带信号分发与车载测试（4×4 规模）
- 德思特 TS-RSWM-4X4（情报分析与窄带监测）：SR6-11C 模块形态，覆盖 100 kHz - 4 GHz，专为无线电频谱监测、COMINT/SIGINT 情报分析中的窄带单向信号路由打造。
- 德思特 TS-RSWM-4X4ER（宽带同步分发）：1U 机架式，频段扩展至 20 MHz - 8 GHz，适合多站点信号同步监测与多通道高速采集系统的前端信号分发。
- 德思特 TS-RSWM-4X4LR（广播与车载信息娱乐）：1U 机架式（100 kHz - 4 GHz），广泛应用于车载信息娱乐系统测试、广播信号分配与 GNSS 多终端信号分发。
超大规模无线电监测（16×32 规模）
- 德思特 TS-RSWM-16X32SR（短波大容量矩阵）：采用 3U 机架形态，专为 1.5 MHz - 30 MHz 短波无线电监测与频谱采集打造。16 路输入与 32 路输出的超大规模无阻塞架构，使其能够作为超大型频谱监测站或情报分析系统的信号路由核心枢纽。
三、 选型避坑核心原则：通道数并非越多越好
针对用户普遍关心的"通道数越多越好吗？"这个问题，结合行业大量落地项目的实际经验，答案是 否定的。盲目追求过高的通道数量反而会带来三个层面的不必要损失：
- 采购成本的冗余浪费：同系列产品的通道数量每提升一个量级，硬件成本会显著增加。如果当前测试场景仅需要 4×4 的通道规模，盲目采购 8×8 甚至更高通道的型号，会直接造成预算浪费，投入产出比低。
- 系统复杂度的不必要提升：通道数量越高，系统的同步控制、信号校准与线缆管理难度越大。如果没有对应的测试场景需求，额外的通道会增加系统调试的工作量，拖慢项目落地进度。
- 长期维护成本的提升：高通道数的开关矩阵在日常校准、故障排查和端口维护方面的难度远高于低通道型号，后续的运维投入也会更高。
正确的通道规模选型逻辑："当前需求 + 1~2年扩展冗余"
- 小规模研发或单点验证：若当前测试仅需要 4 个以内的输入输出通道，且未来 1~2 年没有扩展计划，优先选择 4×4 规格（如德思特 TS-BSWM-4X4ER），投入成本最低，部署难度最小。
- 中等规模或有扩容规划：若当前测试需要 6~8 个通道，且后续有新增测试工位的规划，选择 4×8 或 8×8 规格的型号，可预留足够的扩展空间，避免短时间内设备迭代替换。
- 量产并行或大规模监测：对于量产产线多端口并行测试、大规模频谱监测场景，可根据实际待测端口数量选择 8×32（德思特 TS-BSWM-8X32CSR）或 16×32 等高通道型号，最大化发挥高通道矩阵的并行测试效率优势。
如何为您的测试系统选择最适合的射频开关矩阵？
选型射频开关矩阵的本质，是在 工作频率、拓扑架构（阻塞/非阻塞）、通道规模、功能集成度与预算投入之间找到最佳平衡点。不存在绝对高参数的"万能"型号，只有最契合测试痛点的软硬件组合。
针对不同阶段的测试需求，德思特 提供了从 4×4 到 16×32 全通道覆盖、支持模块化与标准机架部署的完整硬件选型矩阵：
- 在研发验证阶段，推荐选用德思特 TS-BSWM-4X4ER 或 TS-RSWM-4X4ER 等小型灵活矩阵，以极高的性价比快速搭建场景测试环境；
- 在自动化量产产线与大规模监测领域，可直接选用集成 DC 负载测量的德思特 TS-BSWM-8X32CSR 或超大容量的 TS-RSWM-16X32SR，利用其高可靠性与高速切换能力最大化提升产线吞吐量与测试效率。
