【AVDTP】规范精讲[8-2]: 端点发现与能力查询全流程拆解，从字节到实战吃透信令交互

做蓝牙音频开发的同学都知道，两台设备建立A2DP连接的第一步，不是直接传输音频数据，而是先通过AVDTP信令通道完成一轮完整的摸底交互：先找到对方有哪些可用的音视频流端点，再逐个查询每个端点支持的编码格式、保护机制等核心能力，最后才能选中匹配的端点完成配置与建流。这几步交互看似流程简单，实则是整个音频链路的基石，市面上绝大多数的兼容性问题、播放无声问题、配对后连接失败问题，追根溯源都能在这几步信令交互里找到根因。

一、DISCOVER信令：先摸清对端的流端点家底

[1.1 命令帧：极简设计的2字节请求](#1.1 命令帧：极简设计的2字节请求)

[1.2 响应帧：紧凑排列的SEP信息列表](#1.2 响应帧：紧凑排列的SEP信息列表)

[1.3 实战：逐字节拆解真实抓包响应](#1.3 实战：逐字节拆解真实抓包响应)

[1.4 开发中最容易踩的两个坑](#1.4 开发中最容易踩的两个坑)

二、GET_CAPABILITIES：深挖单个端点的核心能力

[2.1 命令帧：指定目标端点地址](#2.1 命令帧：指定目标端点地址)

[2.2 响应帧：TLV格式的可扩展能力列表](#2.2 响应帧：TLV格式的可扩展能力列表)

[2.3 核心能力详解：以SBC编码为例](#2.3 核心能力详解：以SBC编码为例)

三、GET_ALL_CAPABILITIES：全量能力的完整画像

[3.1 两个能力查询的核心区别](#3.1 两个能力查询的核心区别)

[3.2 帧格式与实现差异](#3.2 帧格式与实现差异)

[3.3 场景选择的实用原则](#3.3 场景选择的实用原则)

[3.4 实战：全量能力响应报文逐段拆解](#3.4 实战：全量能力响应报文逐段拆解)

四、完整交互流程与工程调试经验

[4.1 完整交互时序](#4.1 完整交互时序)

[4.2 四类常见问题与排查思路](#4.2 四类常见问题与排查思路)

[4.3 抓包调试的核心技巧](#4.3 抓包调试的核心技巧)

五、测验

本文把端点发现、能力查询这两组核心信令彻底讲透，从帧格式的每一个比特位定义，到真实抓包的逐字节拆解，再到工程开发里的常见坑点与调试技巧，一次性梳理成完整的知识体系，看完既能应对面试，也能直接解决工作里的实际问题。

一、DISCOVER信令：先摸清对端的流端点家底

就像走进一家陌生的餐厅，坐下第一件事不是直接点菜，而是先了解店里有哪些菜系、每个菜系的基本定位。DISCOVER命令就是发起端抛出的第一个问题：你这边一共有多少个可用的流端点，每个端点是发送数据还是接收数据，属于音频还是视频类型。

这是所有AVDTP交互的起点，也是两台设备第一次交换音视频相关的信息。只有完成了发现流程，后续的能力查询、配置、建流等操作才有明确的寻址目标。

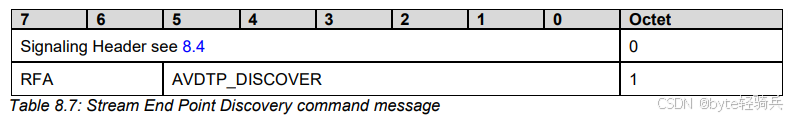

1.1 命令帧：极简设计的2字节请求

DISCOVER是所有AVDTP信令里结构最简单的命令，整条命令除了固定的2字节信令头，没有任何额外的载荷参数。

信令头的通用格式我们在之前的文章里讲过，第一字节由事务标签、包类型、消息类型三部分组成，第二字节由信号标识符和保留位组成。对于DISCOVER命令来说，消息类型为Command，信号标识符固定为0x01。

规范中明确说明：

The DISCOVER command is used to discover the stream endpoints of the ACP device. The command has no payload.

这种极简设计有非常明确的工程考量。发现阶段是连接建立的第一步，此时发起端对接收端的能力一无所知，不需要也没办法传递更多参数。越简单的帧格式，出现解析错误的概率就越低，即使不同厂商的协议栈实现有细微差异，也能正确解析这条基础命令，最大程度保证基础交互的成功率。

也正因为命令没有载荷，DISCOVER命令的总长度固定为2字节，在L2CAP层就能一眼识别出来，抓包分析的时候非常好定位。

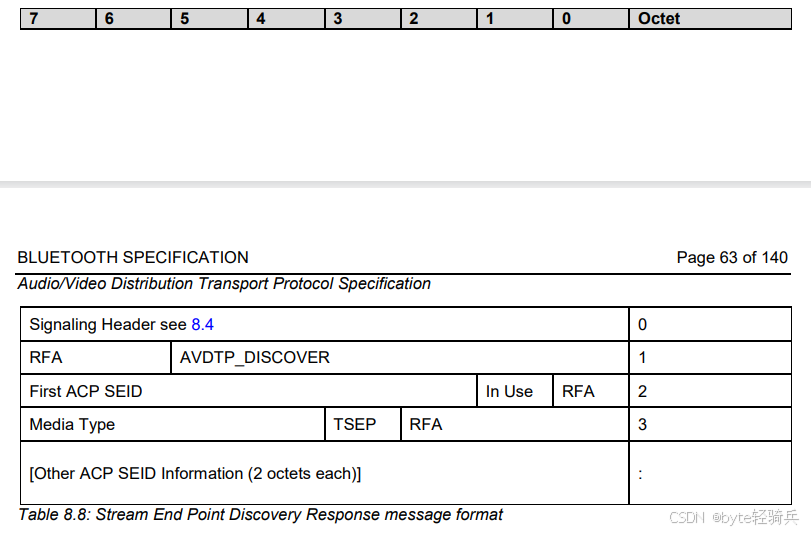

1.2 响应帧：紧凑排列的SEP信息列表

DISCOVER的响应载荷是一串连续的流端点信息条目，每个条目固定占用2字节，设备有多少个流端点，响应里就会有多少个条目。规范对这2字节的比特位做了非常紧凑的定义，在极小的空间里塞下了端点编号、占用状态、端点类型、媒体类型四个核心信息。

规范中对SEP信息条目的定义如下：

Each SEP information element consists of 2 octets. The first octet contains the SEID and the In Use flag. The second octet contains the Media Type and the TSEP flag.

我们用表格把每一位的定义拆解清楚，方便对照查阅：

表1 DISCOVER响应SEP条目比特分布

|------|----|----|----|-----------------|----|----|------|--------|
| 字节序号 | 位7 | 位6 | 位5 | 位4 | 位3 | 位2 | 位1 | 位0 |
| 字节0 | 保留 | | | SEID（共6位） | | | | In Use |
| 字节1 | | | | Media Type（共6位） | | | TSEP | 保留 |

下面逐个解释每个字段的含义：

SEID：全称Stream Endpoint ID，流端点标识符，由接收端分配，是每个流端点的唯一编号。6位的长度决定了SEID的合法取值范围是1到63，0和63为协议保留值，不允许分配给实际端点。

In Use：占用标志位，0表示该端点当前处于空闲状态，可以被配置使用；1表示该端点已经被其他流占用，暂时不可用。

Media Type：媒体类型，6位长度，0代表音频，1代表视频，2代表多媒体，其余取值为保留值。

TSEP：端点类型标志位，0代表Source源端，也就是输出音视频数据的一方；1代表Sink宿端，也就是接收并播放音视频数据的一方。

所有标注为保留的位，发送时必须置为0，接收端处理时应当忽略这些位的取值。

这个设计是协议里空间换效率的经典案例。6位SEID足够覆盖绝大多数设备的端点数量，普通蓝牙耳机一般只有2-3个音频端点，即使是复杂的车载影音设备也很少超过几十个，6位的寻址空间完全够用。用2字节承载四个核心信息，既保证了功能完整，又把空口传输开销降到了最低。

1.3 实战：逐字节拆解真实抓包响应

以真实抓包的DISCOVER完整交互为例，从原始十六进制数据逐层拆解，对照协议定义验证每一个字段。

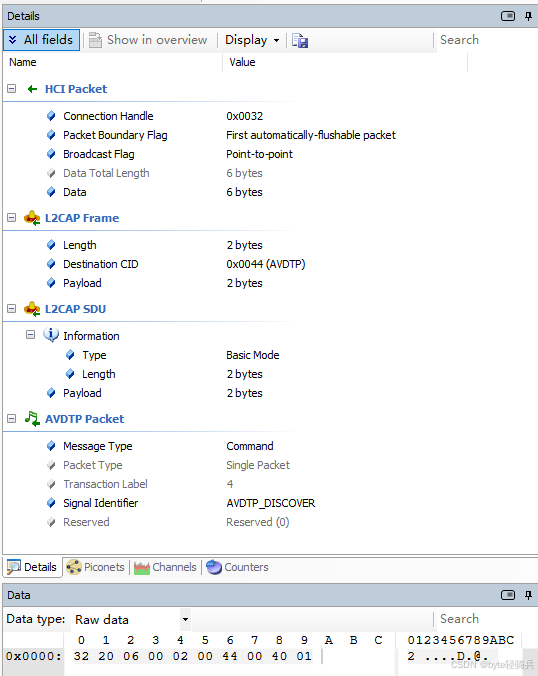

1.3.1 命令包快速校验

剥离HCI与L2CAP层封装后，AVDTP有效命令载荷为40 01：

0x40：高4位为事务标签4，中间2位标识单包类型，低2位为Command命令类型

0x01：信号标识符为AVDTP_DISCOVER，无额外载荷，符合规范定义

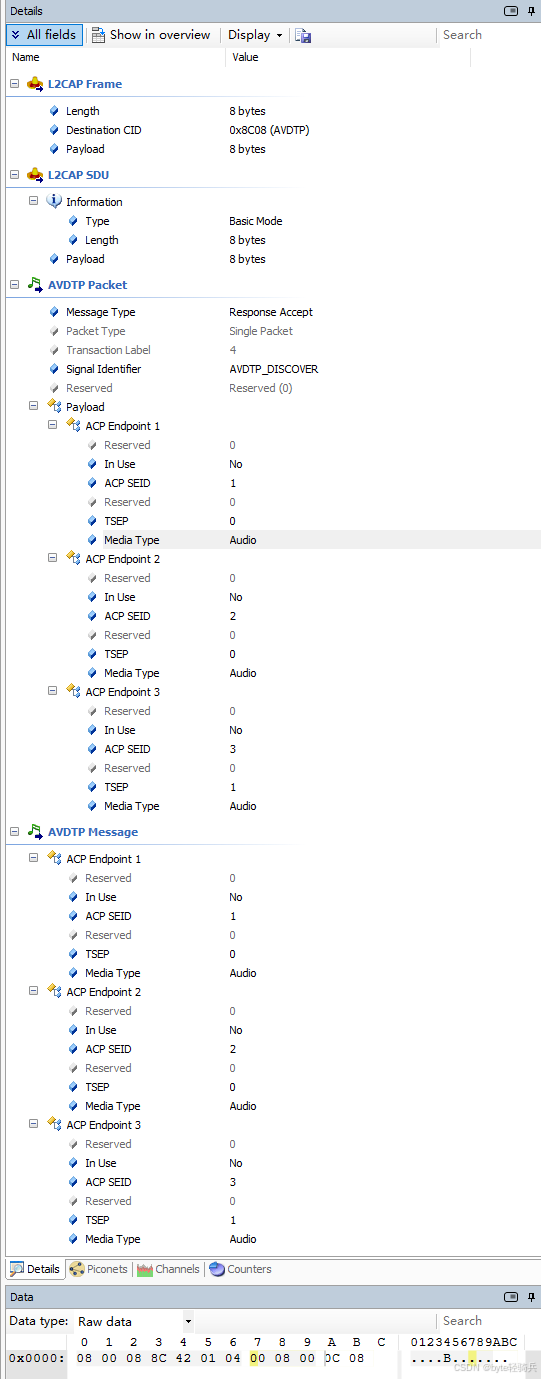

1.3.2 响应包逐层拆解

解析L2CAP帧头后，AVDTP响应载荷共8字节：前2字节为信令固定头部，后6字节为3个SEP信息条目，每个条目固定占2字节。

（1）信令头 42 01

0x42：事务标签与请求一致为4，单包类型，消息类型为Response Accept接受响应
0x01：信号标识符匹配DISCOVER命令，完成请求与响应的一一对应

（2）SEP条目逐一枚举

每个SEP条目的第一字节承载SEID编号与占用状态，第二字节承载媒体类型与端点角色。

①SEP1（对应字节 04 00 ）

SEID编号为1，当前空闲未占用；媒体类型为Audio，端点角色为Source源端

②SEP2（对应字节 08 00 ）

SEID编号为2，当前空闲未占用；媒体类型为Audio，端点角色为Source源端

③SEP3（对应字节 0C 08 ）

SEID编号为3，当前空闲未占用；媒体类型为Audio，端点角色为Sink宿端

拆解结果与抓包工具解析完全吻合：该设备共暴露3个空闲音频端点，前两个为音频源，第三个为音频宿。常规音乐播放场景下，发起端会选择SEID=3的Sink端点，开展后续能力查询与流配置操作。

1.4 开发中最容易踩的两个坑

这部分看起来简单，但实际开发里踩坑的人不在少数，甚至很多商用协议栈都出过相关问题。

第一个坑是SEID的合法范围。规范明确规定SEID取值必须在1到63之间，0和63是保留值，不能使用。但有些厂商的实现不规范，把SEID设为0，发起端收到后参数校验不通过，直接返回错误，导致发现流程直接失败。调试的时候如果遇到DISCOVER失败的情况，先核对对端返回的SEID是否在合法区间，往往能快速定位问题。

第二个坑是In Use标志的语义理解。这个标志位只代表响应发送的那一刻，端点是否被占用，是一个瞬时状态。等你后续发送配置命令的时候，端点可能已经被其他流占用了。所以配置阶段还会再做一次状态校验，不能认为发现阶段显示空闲，就一定能配置成功。

二、GET_CAPABILITIES：深挖单个端点的核心能力

拿到端点列表之后，下一步就要针对具体的目标端点，查询详细的服务能力。就像你知道餐厅有川菜菜系，接下来就要问清楚川菜里有哪些具体菜品、支持什么口味、有什么忌口。GET_CAPABILITIES命令就是针对指定的SEID，查询该端点支持的服务能力列表。

这一步是整个建流流程里的关键环节，后续的配置参数必须从双方共同支持的能力里选取，能力查询的结果直接决定了音频的编码格式、音质上限和功能特性。

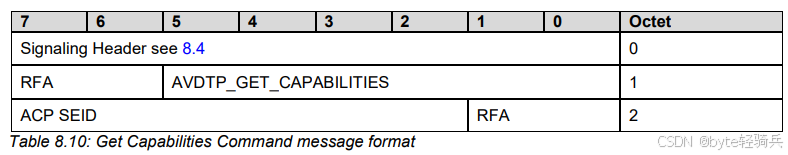

2.1 命令帧：指定目标端点地址

GET_CAPABILITIES的命令载荷非常简单，只有1字节，用来指定要查询的流端点SEID。

命令的信令头之后，跟着1字节的SEID字段，格式和DISCOVER响应里的SEID定义完全一致：高6位是SEID的有效数值，低2位为保留位，必须置0。

规范中的定义很直接：

The GET_CAPABILITIES command requests the service capabilities of the addressed SEP. The command payload contains the SEID of the SEP to be addressed.

这里有一个非常容易忽略的细节，很多新手甚至有经验的开发者都踩过坑：SEID是放在高6位的，不是直接放在整个字节里。比如SEID=1，正确的写法是左移1位得到0x02，而不是直接写0x01。

虽然大部分协议栈实现都做了兼容，即使格式不对也能解析出正确的SEID，但严格来说直接填写数值是不符合规范的。遇到校验逻辑严格的设备，就会出现参数错误，导致能力查询失败。开发的时候严格按照规范的比特位来写，能避免很多隐性的兼容性问题。

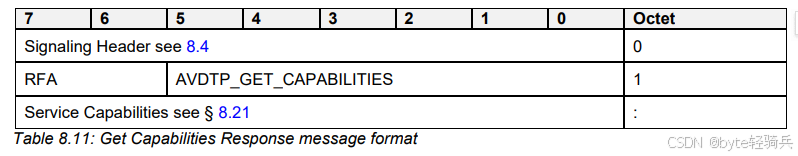

2.2 响应帧：TLV格式的可扩展能力列表

GET_CAPABILITIES的响应载荷是一组连续的服务能力条目，每个条目采用经典的TLV结构，也就是Type-Length-Value，类型、长度、值三段式组织。这是通信协议设计里非常经典的可扩展结构，后续新增能力类型时，不需要修改整体帧格式，只需要新增对应的类型码即可，前后向兼容性非常好。

表2 服务能力TLV条目结构

|---------|------------------|--------|-----------------------|
| 偏移量 | 字段名称 | 长度 | 说明 |
| 0 | Service Category | 1字节 | 服务类别，标识能力的类型 |
| 1 | Length | 1字节 | 能力值部分的字节长度 |
| 2 | Value | N字节 | 具体的能力参数，长度由Length字段决定 |

规范中定义了多种标准的服务类别，最常用的有以下几种：

Media Transport：类别码0x00，媒体传输能力，所有端点必选，定义了媒体数据包的基本传输格式。

Reporting：类别码0x01，报告能力，可选，支持延迟报告、数据包统计等功能。

Media Codec：类别码0x02，媒体编解码能力，所有端点必选，定义了支持的编码类型和具体的编码参数范围。

Content Protection：类别码0x03，内容保护能力，可选，比如SCMS-T、各类DRM保护机制。

Header Compression：类别码0x04，头压缩能力，可选，支持ROHC等IP头压缩算法。

Multiplexing：类别码0x05，多路复用能力，可选，支持多个流复用同一个传输通道。

其中Media Transport和Media Codec是每个流端点必须支持的能力，如果响应里缺少这两个必选项，说明对端的协议栈实现有缺陷，后续的配置流程必然会失败。

2.3 核心能力详解：以SBC编码为例

我们拿最通用的SBC编码举例，看看Media Codec能力的具体内部结构，更直观地理解TLV的Value部分是如何组织的。

Media Codec的Service Category为0x02，对于音频SBC编码来说，Length通常为4字节，Value部分的结构依次为：

第一字节：Media Type媒体类型，0代表音频

第二字节：Media Codec Type编码类型，0代表SBC

第三字节：SBC编码参数第一部分，包含采样频率、声道模式

第四字节：SBC编码参数第二部分，包含块长度、子带数量、分配方式

第五、六字节：可选，最小比特池和最大比特池范围

每一个比特位都对应SBC编码的一个配置项，位掩码的方式可以同时表示支持多种配置。比如采样频率字段，位0代表16kHz，位1代表32kHz，位2代表44.1kHz，位3代表48kHz，如果同时支持44.1kHz和48kHz，该字段的值就是0x0C。

下面给出一段C语言代码示例，演示如何解析SBC的编码能力参数，实际开发中可以直接参考使用：

cpp 复制代码

typedef struct {
    uint8_t sampling_freq_mask; // 支持的采样频率位掩码
    uint8_t channel_mode_mask;  // 支持的声道模式位掩码
    uint8_t block_len_mask;     // 支持的块长度位掩码
    uint8_t subbands_mask;      // 支持的子带数量位掩码
    uint8_t alloc_method_mask;  // 支持的分配方式位掩码
    uint8_t min_bitpool;        // 最小比特池值
    uint8_t max_bitpool;        // 最大比特池值
} sbc_capability_t;

int avdtp_parse_sbc_cap(const uint8_t *cap_data, uint8_t cap_len, sbc_capability_t *out_cap)
{
    // 长度校验，至少需要媒体类型+编码类型+2字节参数
    if (cap_data == NULL || out_cap == NULL || cap_len < 4) {
        return -1;
    }

    // 跳过前两字节的媒体类型和编码类型
    const uint8_t *param = cap_data + 2;
    uint8_t param_len = cap_len - 2;

    // 解析第一参数字节：高4位采样频率，低4位声道模式
    out_cap->sampling_freq_mask = (param[0] >> 4) & 0x0F;
    out_cap->channel_mode_mask  = param[0] & 0x0F;

    // 解析第二参数字节：高4位块长度，中2位子带，低2位分配方式
    out_cap->block_len_mask    = (param[1] >> 4) & 0x0F;
    out_cap->subbands_mask     = (param[1] >> 2) & 0x03;
    out_cap->alloc_method_mask = param[1] & 0x03;

    // 解析比特池范围，长度足够时才读取
    if (param_len >= 4) {
        out_cap->min_bitpool = param[2];
        out_cap->max_bitpool = param[3];
    } else {
        out_cap->min_bitpool = 2;
        out_cap->max_bitpool = 53; // SBC默认最大值
    }

    return 0;
}

实际开发中，我们拿到对端的能力参数后，会和本地支持的参数做按位与运算，求出双方共同支持的配置集合，再从中选出最优的配置项，填入后续的Set Configuration命令中下发给对端。能力解析的正确性，直接决定了最终音频配置是否合理。

三、GET_ALL_CAPABILITIES：全量能力的完整画像

很多开发者都会有疑问，既然已经有了GET_CAPABILITIES，为什么还要多一个GET_ALL_CAPABILITIES？两者看起来功能高度相似，难道是规范的冗余设计？

当然不是。这两个命令的定位有非常明确的区分，对应不同的使用场景，只是因为格式高度相似，才容易被混淆。

3.1 两个能力查询的核心区别

我们先看规范中对两者的定义差异：

GET_CAPABILITIES returns the service capabilities that are currently applicable for the SEP.

GET_ALL_CAPABILITIES returns all service capabilities supported by the SEP, including those that may be optionally enabled.

简单来说，GET_CAPABILITIES返回的是端点当前可用的、默认生效的基础能力；而GET_ALL_CAPABILITIES返回的是这个端点硬件和固件全部支持的能力，包括那些需要额外配置才能启用的可选功能。

举个实际的例子帮助理解：一款耳机硬件支持SCMS-T内容保护功能，但默认状态下是关闭的。此时发送GET_CAPABILITIES命令，响应里不会包含Content Protection能力条目，因为当前并没有启用；但发送GET_ALL_CAPABILITIES命令，响应里就会带上这个能力条目，告知发起端该端点硬件支持这个功能，只是当前未生效。如果业务需要开启内容保护，就可以在后续的配置命令中带上对应的参数，启用该功能。

这种设计的核心目的，是简化常规场景的交互开销。绝大多数普通音频播放场景，只需要基础的编码和传输能力，使用GET_CAPABILITIES就能拿到全部需要的信息，响应包更小，解析速度更快。只有当需要使用高级功能，或者需要全面评估对端能力的时候，才需要调用GET_ALL_CAPABILITIES获取全量信息。

3.2 帧格式与实现差异

从帧格式上来说，两个命令的结构完全一致，都是1字节的SEID作为命令载荷。响应的格式也完全相同，都是TLV结构的能力列表。唯一的区别就是响应中包含的能力条目数量不同，GET_ALL_CAPABILITIES的响应通常会更长，包含更多可选的能力项。

也正因为格式高度相似，很多协议栈的实现里，这两个命令的处理函数是共用的，只是返回的能力列表不同。还有一些简化实现，直接让两个命令返回完全相同的内容。这种做法虽然不符合规范的设计初衷，但在绝大多数普通场景下也能正常工作，这也是很多开发者用了很久都没注意到两者区别的原因。

3.3 场景选择的实用原则

实际开发中，可以遵循这个原则来选择使用哪个命令：

如果只是实现普通的音频播放功能，只用到基础的编码和传输能力，使用GET_CAPABILITIES就足够了，交互更轻量，也能减少对端的处理压力。

如果需要实现高级功能，比如内容保护、低延迟模式、多路复用，或者做设备兼容性适配，需要全面了解对端的能力边界，就使用GET_ALL_CAPABILITIES。

调试排查问题的时候，优先抓取GET_ALL_CAPABILITIES的响应，这样能看到对端的全部能力集合，更容易定位配置不匹配的问题。

3.4 实战：全量能力响应报文逐段拆解

以真实抓包中SEID=3的端点查询为例，逐段拆解GET_ALL_CAPABILITIES的交互报文，直观理解TLV格式的组织逻辑。

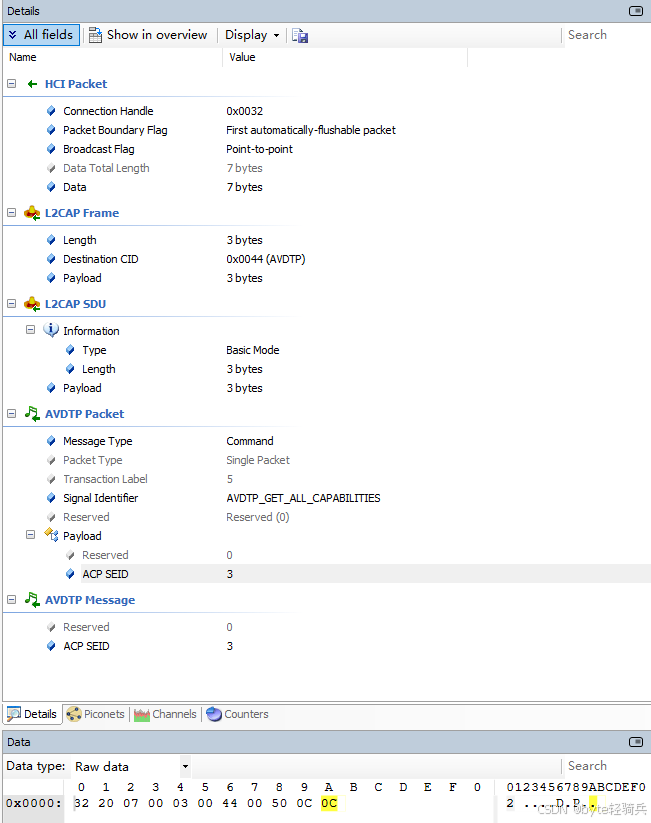

（1）命令帧拆解

0x50：高4位为事务标签5，中间2位标识单包类型，低2位为Command命令类型
0x0C：信号标识符对应AVDTP_GET_ALL_CAPABILITIES
0x06：高6位对应目标SEID=3，低2位为保留位，指定查询3号端点的全量能力

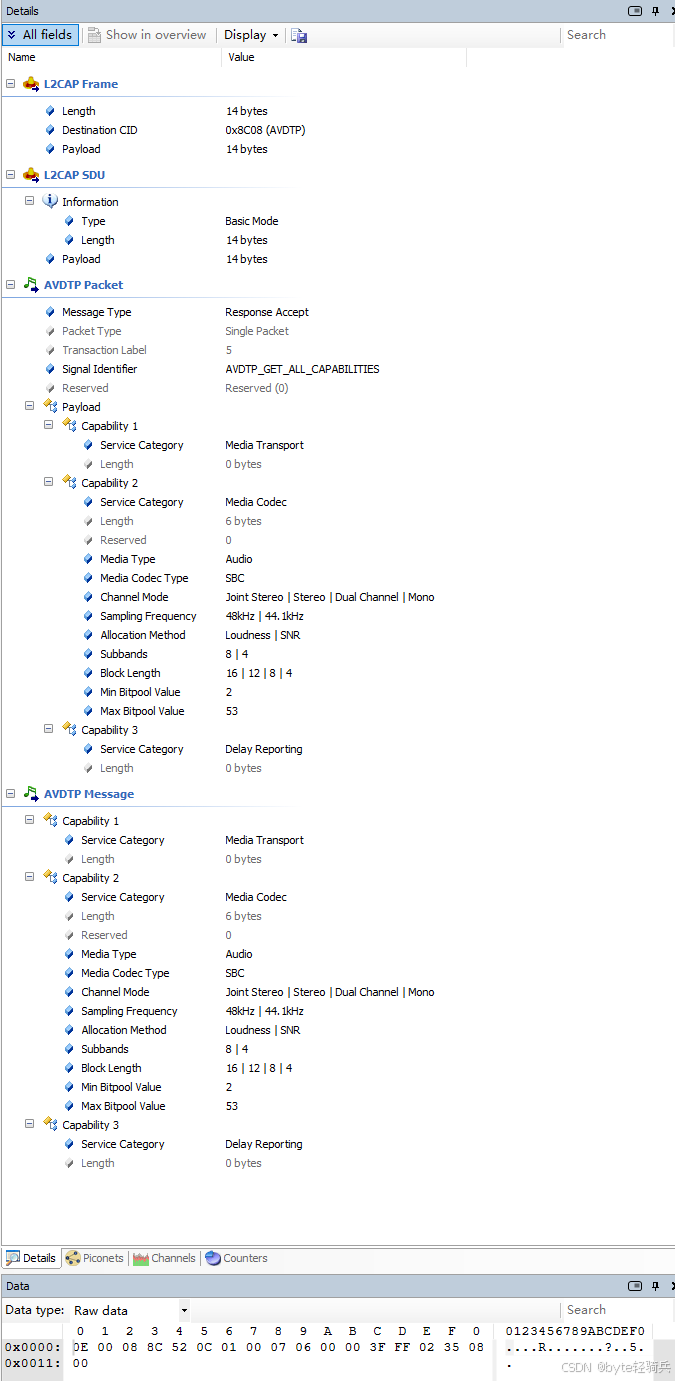

（2）响应帧拆解

前2字节为信令固定头部：0x52表示事务标签5、单包类型、Response Accept接受响应；0x0C与请求信号标识符匹配。后续12字节为3个TLV结构的能力条目：

①Media Transport 媒体传输

服务类别0x00，长度0，无额外参数，是所有流端点的必选基础能力。

②Media Codec 媒体编解码（SBC）

服务类别0x02，长度6，载荷共6字节：

前2字节：媒体类型为Audio，编码类型为SBC

第3字节0x3F：支持44.1kHz/48kHz采样率，全量支持单声道/双声道/立体声/联合立体声

第4字节0xFF：块长度、子带数量、分配方式全档位支持

后2字节：最小比特池为2，最大比特池为53，符合SBC标准取值范围

③Delay Reporting 延迟报告

服务类别0x01，长度0，无额外参数，属于扩展可选能力，支持延迟统计与上报。

拆解结果与抓包完全吻合：该Sink端点除了基础传输与SBC编码能力外，还额外支持延迟报告功能。这部分扩展能力在基础GET_CAPABILITIES查询中不会返回，也是全量查询的核心价值所在。

四、完整交互流程与工程调试经验

讲完了单个信令的细节，我们把整个发现到查询的流程串起来，形成完整的时序认知，再分享一些实际工程里调试这类问题的实用经验。

4.1 完整交互时序

整个建流前的准备流程，完整的步骤如下：

发起端与接收端先建立L2CAP信令通道，PSM值为0x0019，这是AVDTP信令的专用通道。

发起端发送DISCOVER命令，查询接收端所有的流端点信息。

接收端返回DISCOVER接受响应，枚举所有SEP的基本信息。

发起端从端点列表中筛选出符合需求的目标SEP，比如音频Sink端点。

发起端发送GET_CAPABILITIES命令，查询该端点的基础服务能力。

接收端返回能力响应，包含必选的传输能力和编解码能力。

可选步骤：发起端发送GET_ALL_CAPABILITIES命令，查询全量能力。

发起端根据双方能力做交集运算，生成最优的配置参数。

流程进入后续的Set Configuration配置阶段。

这几步是所有A2DP连接的必经之路，任何一步出错，后续的音频传输都无法建立。排查音频连接问题的时候，第一反应就应该是抓包看这几步有没有正常完成，哪一步返回了错误响应，问题基本就出在对应的环节。

4.2 四类常见问题与排查思路

实际开发中，这部分最容易遇到的问题可以归为四类，每一类都有对应的快速排查思路。

（1）第一类是DISCOVER失败，对端返回拒绝响应。大概率是信令头格式错误，比如事务标签重复、消息类型字段写错，或者对端协议栈状态机异常。可以先核对信令头的每一位是否符合规范，再检查对端的状态机是否处于正确的空闲状态。

**（2）第二类是编码能力不匹配，配置阶段返回不支持。**比如发起端只支持AAC编码，接收端只支持SBC，两边没有交集，自然无法完成配置。这种情况要么是设备本身硬件不支持，要么是能力解析出错，把支持的编码漏判了。调试的时候可以把原始能力字节打印出来，手动对照规范解析，确认是对端没有返回对应能力，还是本地解析逻辑有误。

**（3）第三类是TLV格式错误，导致能力解析全部错位。**比如某个能力条目的Length字段填错，后面所有的能力条目都会跟着错位，解析出来的类型和参数全是错的。这种问题非常隐蔽，表面看响应正常返回，但解析结果完全不对。遇到解析出来的能力类型很离谱的情况，先逐个核对每个TLV条目的长度是否正确，大概率是长度字段填写错误。

**（4）第四类是SEID不匹配，发现阶段返回的SEID，后续查询能力时提示端点不存在。**这种通常有两个原因，一是端点状态动态变化，发现后端点被销毁了；二是SEID格式传错了，比如没有左移1位，导致对端解析出来的SEID和实际的对不上。

4.3 抓包调试的核心技巧

最后分享一个非常实用的调试技巧。分析AVDTP抓包的时候，不要只依赖抓包工具解析出来的树形结构，一定要多看原始的十六进制字节。

很多时候抓包工具的解析逻辑会有bug，或者对一些厂商自定义的能力类型解析错误，很容易误导判断。自己对照规范逐字节拆解，虽然速度慢一点，但永远是最准确的方法。尤其是遇到跨厂商的兼容性问题，两边都声称自己符合规范，但就是连不上的时候，逐字节比对规范是唯一的排查路径。绝大多数情况下，总能找到某一方的字段有细微的不规范之处，就是这点细微的差异，导致了整个交互流程的失败。

做蓝牙协议开发，字节级的分析能力是基本功，也是区分普通开发和资深开发的核心标志。

五、测验

问题：AVDTP的DISCOVER响应中，SEID的合法取值范围是多少？每个SEP信息条目占用几个字节，分别包含哪些核心信息？

答案：

SEID由6个比特位表示，合法取值范围是1到63，0和63为协议保留值，不可使用。

每个SEP信息条目固定占用2字节。第一字节包含6位SEID编号和1位In Use占用标志，最高位为保留位；第二字节包含6位Media Type媒体类型和1位TSEP端点类型标志，最低位为保留位。

问题：AVDTP中GET_CAPABILITIES与GET_ALL_CAPABILITIES两个命令有什么核心区别？分别适用于什么场景？

答案：

核心区别在于返回的能力范围不同。GET_CAPABILITIES返回端点当前可用、默认生效的基础服务能力；GET_ALL_CAPABILITIES返回端点硬件与固件支持的全部服务能力，包括需要额外配置才能启用的可选扩展能力。

适用场景：普通音频播放场景使用GET_CAPABILITIES即可，交互更轻量；需要使用内容保护、延迟报告等高级功能，或做全量设备兼容性评估时，使用GET_ALL_CAPABILITIES。

问题：AVDTP的服务能力条目采用什么格式组织？请列举至少3种标准的服务类别。

答案：

采用TLV即Type-Length-Value格式组织，每个能力条目依次包含1字节服务类别、1字节长度、N字节具体参数。

标准服务类别包括：媒体传输Media Transport、媒体编解码Media Codec、内容保护Content Protection、报告能力Reporting、头压缩Header Compression等。
