【AVDTP】规范精讲[9]: 流状态机全解析——从空闲到流式传输的完整生命周期

在蓝牙音频分发的技术体系中，AVDTP（音视频分发传输协议）是承上启下的核心层：上接A2DP、AVRCP等应用配置文件，下承L2CAP与基带层，负责音视频流的协商、建立、传输与全生命周期管控。而AVDTP协议的核心骨架，就是流端点（SEP）的状态机。

一、状态机基础：SEP的角色与生命周期总览

[1.1 什么是SEP状态机](#1.1 什么是SEP状态机)

[1.2 六大核心状态全景](#1.2 六大核心状态全景)

二、全流程状态转移详解

[2.1 能力收集：无状态约束的查询类操作](#2.1 能力收集：无状态约束的查询类操作)

[2.2 流配置：从空闲到已配置的第一步](#2.2 流配置：从空闲到已配置的第一步)

[2.3 流建立：传输通道就绪，进入已打开态](#2.3 流建立：传输通道就绪，进入已打开态)

[2.4 启动流式传输：数据开始流转](#2.4 启动流式传输：数据开始流转)

[2.5 流暂停：临时停止，保留通道](#2.5 流暂停：临时停止，保留通道)

[2.6 流重配置：运行中修改参数](#2.6 流重配置：运行中修改参数)

[2.7 流释放：正常关闭，回到空闲](#2.7 流释放：正常关闭，回到空闲)

[2.8 流中止：异常重置的终极手段](#2.8 流中止：异常重置的终极手段)

[2.9 内容安全控制：全生命周期的加密交互](#2.9 内容安全控制：全生命周期的加密交互)

三、状态不一致问题与可靠性保障

[3.1 状态不一致是怎么产生的](#3.1 状态不一致是怎么产生的)

[3.2 规范推荐的解决方案](#3.2 规范推荐的解决方案)

四、工程实现：状态机代码示例

[4.1 基础定义](#4.1 基础定义)

[4.2 状态转移表与处理函数](#4.2 状态转移表与处理函数)

[4.3 实现说明](#4.3 实现说明)

五、常见设计疑问解答

[5.1 为什么要设计这么多状态？不能简化吗？](#5.1 为什么要设计这么多状态？不能简化吗？)

[5.2 为什么重配置必须暂停流？不能热修改吗？](#5.2 为什么重配置必须暂停流？不能热修改吗？)

[5.3 为什么Abort不等待对端响应就释放资源？](#5.3 为什么Abort不等待对端响应就释放资源？)

六、测验

如果把一条蓝牙音视频流比作一趟列车，状态机就是这套列车运行的调度系统：什么时候出站配置、什么时候驶上轨道建链、什么时候全速运行传输、什么时候临时停靠暂停、什么时候到站销毁关闭、遇到紧急情况如何逼停中止，都由状态机统一调度。吃透状态机，是理解AVDTP协议运行逻辑、排查蓝牙音频连接故障、开发兼容协议栈的必经之路。

本文从状态机的基础概念出发，逐一拆解六大核心状态的定义与转移规则，覆盖正常流程、异常处理、工程实现等多个维度，带你彻底掌握AVDTP的流生命周期管控逻辑。

一、状态机基础：SEP的角色与生命周期总览

1.1 什么是SEP状态机

在AVDTP的体系中，所有音视频流的能力都以SEP（流端点）的形式对外暴露。一个SEP对应一套具备特定能力的音视频端点，比如一个支持SBC编码的音频源SEP、一个支持AAC编码的音频宿SEP、一个支持H.264的视频源SEP。每个SEP都是独立的逻辑实体，拥有自己的标识符（SEID）、能力集与状态机。

SEP状态机，就是用来描述单个SEP当前运行阶段、定义合法操作与状态转移规则的逻辑模型。它就像SEP的状态身份证，决定了当前SEP能响应哪些命令、能执行哪些操作、下一步能进入哪些状态。

在每一次信令交互中，参与的双方分别承担两个角色：

INT （发起方）：主动发起信令命令的一方，主导本次事务的推进。

ACP （接收方）：接收命令并给出响应的一方，被动响应本次事务。

需要特别注意的是，INT/ACP是事务级角色，和流方向的SRC（源）/SNK（宿）角色没有绑定关系。绝大多数流操作可以由任意一方发起，比如启动流可以由源端发起，也可以由宿端发起；只有延迟报告是个例外------延迟报告永远由SNK作为INT发起，SRC作为ACP接收，因为延迟是由接收端的缓冲、解码产生的。

1.2 六大核心状态全景

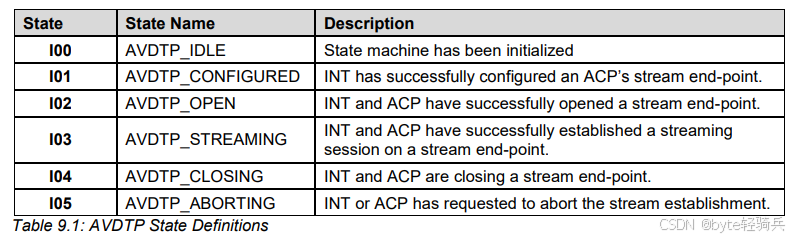

AVDTP协议定义了六个稳定的核心状态，覆盖了SEP从创建到销毁的完整生命周期。每个状态都有明确的进入条件、允许的操作集合与资源分配状态。

从资源分配的视角看，正向流程是资源逐步分配的过程：空闲态→配置态（分配逻辑资源）→打开态（分配通道与缓冲区）→传输态（全速运行） ；反向回收则是逐步释放资源：传输态→打开态（暂停，保留通道）→关闭中→空闲态。

|------------------------|----------|-------------------------|--------------------------------|
| 状态标识符 | 状态名称 | 核心含义 | 资源分配情况 |
| AVDTP_STATE_IDLE | 空闲态 | SEP初始化后的默认状态，未被任何流占用 | 仅分配SEP本身的逻辑资源，没有流上下文、没有L2CAP通道 |
| AVDTP_STATE_CONFIGURED | 已配置态 | 双方已完成流能力协商，参数达成一致 | 分配流上下文、流句柄，未分配L2CAP传输通道 |
| AVDTP_STATE_OPEN | 已打开态 | 所有所需的L2CAP传输通道已建立完成，流就绪 | 媒体、报告、恢复等对应通道全部建立，缓冲区已分配 |
| AVDTP_STATE_STREAMING | 流式传输态 | 音视频数据正在传输中 | 通道处于活跃状态，媒体数据持续收发 |
| AVDTP_STATE_CLOSING | 关闭中态 | 正在执行正常关闭流程，等待释放资源 | 正在断开L2CAP通道，回收流上下文资源 |
| AVDTP_STATE_ABORTING | 中止中态 | 正在执行强制中止流程，异常重置状态 | 强制断开所有相关通道，立即回收所有资源 |

这个状态流转的逻辑，和日常使用音乐APP的体验完全对应：打开APP连接耳机对应配置加建链，最终进入OPEN态；点击播放执行START，进入STREAMING态；点击暂停执行SUSPEND，回到OPEN态；退出APP断开连接执行CLOSE，回到IDLE态。

二、全流程状态转移详解

理解了基础状态之后，逐一拆解每个流程的状态转移逻辑，分别从INT和ACP两侧的视角，讲清楚每一步的状态变化、触发条件与背后的设计逻辑。

2.1 能力收集：无状态约束的查询类操作

能力收集是所有流操作的前置步骤，包括流发现（Discover）、获取基本能力（Get Capabilities）、获取全部能力（Get All Capabilities）三类操作。

协议原文：Collect Capabilities, which includes Discover and Get Capabilities, procedures can be performed in any state.

这类操作的核心特点是：纯查询，不修改 SEP 的状态，不占用SEP资源。因此它们可以在任意状态下执行，不会触发状态转移。

流发现（Discover）：INT向ACP查询其所有可用的SEP列表，返回每个SEP的SEID、类型（SRC/SNK）、媒体类型、是否正在被使用。这是建立流的第一步，用来找到对端符合要求的SEP。

获取能力（Get Capabilities / Get All Capabilities）：针对特定的SEID，查询该SEP支持的全部服务能力。旧版的Get Capabilities只返回基本能力，Get All Capabilities返回完整的能力集，包括延迟报告、头压缩等扩展能力。

举个实际的例子：当手机正在用蓝牙播放音乐，SEP处于STREAMING状态时，依然可以在开发者选项里查询耳机的蓝牙编解码能力。这个查询操作不会中断音乐播放，也不会改变SEP的状态，这就是能力收集的无状态特性。

2.2 流配置：从空闲到已配置的第一步

流配置是流建立的第一个实质性步骤，完成的是参数协商的工作：INT把自己期望的编解码格式、传输服务选项发给ACP，双方确认参数一致，为后续建链做好准备。

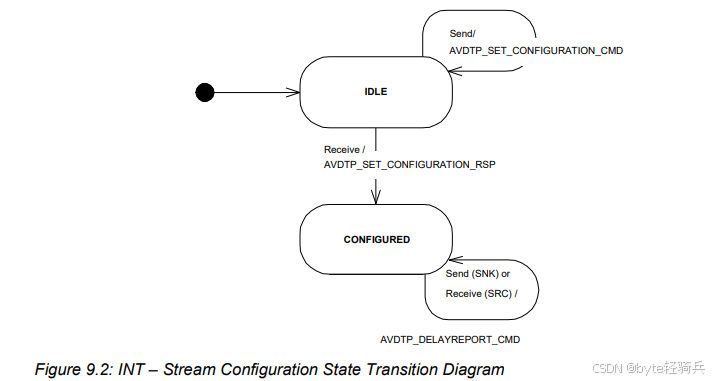

（1） INT 侧（发起配置的一方）状态转移

初始状态：IDLE
触发条件：上层应用发起流配置请求，选定对端的某个SEID与配置参数。
中间过程：INT构建设置配置命令，通过信令通道发给ACP。在收到响应之前，INT的SEP状态保持IDLE不变。
成功转移 ：收到ACP返回的接受响应，状态从IDLE → CONFIGURED。

此时INT会分配本地流句柄，建立本地SEID与远程SEID的映射关系，把协商好的参数存入流上下文。

5. 失败处理：收到ACP返回的拒绝响应，状态保持IDLE不变，同时向上层返回对应的错误码。

常见错误码包括SEP已被占用、不支持的服务类别、参数长度错误等。

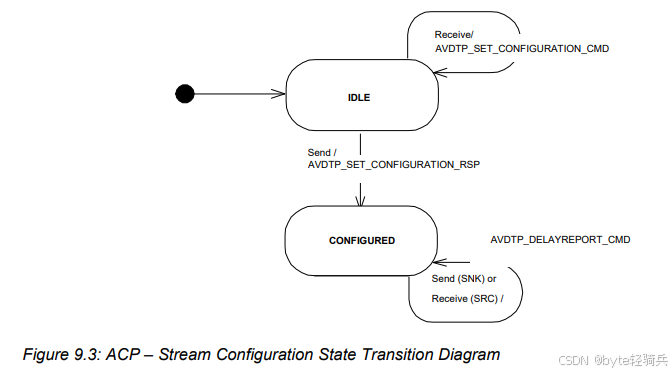

（2）ACP侧（接收配置的一方）状态转移

初始状态：IDLE
触发条件：收到INT发来的设置配置命令。
中间过程：ACP先校验命令参数的合法性，再把配置参数上报给上层应用，由应用决定是否接受该配置。
成功转移 ：上层应用接受配置，ACP回复接受响应，状态从IDLE → CONFIGURED。

ACP会分配本地的流上下文资源，保存协商好的配置参数，锁定该SEP，不再接受其他设备的配置请求。

5. 失败处理：参数校验失败或者应用拒绝配置，回复带错误码的拒绝响应，状态保持IDLE。

（3）补充：配置后的延迟报告交互

在进入CONFIGURED状态后，如果双方配置了延迟报告能力，SNK端会作为INT发起一次延迟报告命令，把自身的初始缓冲延迟值上报给SRC端。

协议原文：Delay reporting enables synchronized playback of audio and video by providing delay reports from a SEP. A SNK that supports Delay Reporting shall always configure Delay Reporting when the Delay Reporting capability is offered by the SRC.

这个交互是音视频同步的基础：SRC端根据SNK上报的延迟，调整音视频的发送时间差，保证接收端的音画同步。整个交互过程不会改变SEP的状态，只是CONFIGURED状态下的一次信令数据交换。后续如果SNK的缓冲延迟发生变化，比如调整了抖动缓冲区大小，也会随时发起延迟报告更新数值。

2.3 流建立：传输通道就绪，进入已打开态

配置完成只是达成了参数共识，真正承载媒体数据的L2CAP通道还没有建立。流建立（Open）流程的核心工作，就是完成所有所需L2CAP通道的连接，让流进入随时可以传输数据的就绪状态。

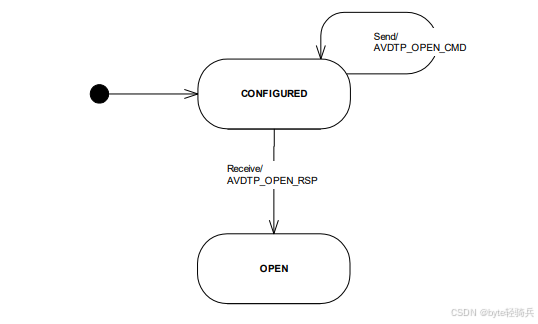

（1）INT侧状态转移

初始状态：CONFIGURED
触发条件：上层发起打开流的请求。
中间过程：INT构造打开流命令发给ACP，收到接受响应后，开始按照优先级依次建立对应的L2CAP传输通道。

通道建立优先级严格遵循：媒体通道 > 报告通道 > 恢复通道，必须按顺序建立，前一个成功了再建下一个。

4. 成功转移 ：所有所需的L2CAP通道全部建立完成，状态从CONFIGURED → OPEN，通知上层流打开成功。

5. 失败处理：收到拒绝响应，或者某一个通道建立失败，状态保持CONFIGURED，上报错误给上层。

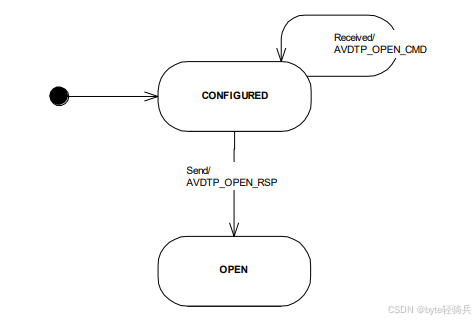

（2）ACP侧状态转移

初始状态：CONFIGURED
触发条件：收到打开流命令。
中间过程：ACP上报上层应用，同意后回复接受响应，然后等待INT侧发起L2CAP通道连接，按顺序完成通道建立。
成功转移 ：所有通道建立完成，状态从CONFIGURED → OPEN。

（3）复用模式下的特殊处理

如果配置了复用模式，多个传输会话可以共享同一个L2CAP通道，不需要为每个会话单独建链。这种情况下，Open流程只需要建立还不存在的TCID对应的通道，已经存在的通道直接复用即可，大大降低了建链的开销。

协议原文：When the multiplexing mode is not configured, a new L2CAP channel is always established and uniquely mapped to that transport session.

非复用模式下，每个传输会话对应一个独立的L2CAP通道，媒体、报告、恢复数据在物理通道上完全隔离，互不干扰，优点是稳定可靠，缺点是通道多了开销大，适合单流的场景。复用模式的优点是通道少、开销低，适合多流并发的场景，比如同时传输音频和视频。

2.4 启动流式传输：数据开始流转

流打开之后，通道已经就绪，但媒体数据还没有开始传输。启动（Start）流程就是通知对端做好数据收发准备，然后正式开始媒体流的传输。

协议支持任意一方作为INT发起启动命令，既可以由SRC发起，也可以由SNK发起，两种场景下的状态转移逻辑完全一致。

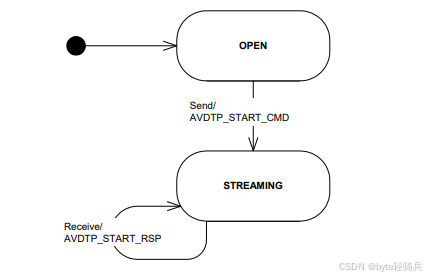

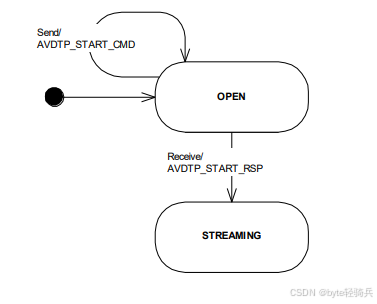

（1）INT侧状态转移

初始状态：OPEN
触发条件：上层发起启动流的请求。
中间过程：构造启动流命令发给ACP，等待响应。
成功转移 ：收到接受响应，状态从OPEN → STREAMING。

如果INT是SRC角色，此时开始编码并发送媒体数据包；如果是SNK角色，准备好接收缓冲区，等待接收数据。

5. 失败处理：收到拒绝响应，状态保持OPEN，上报错误。

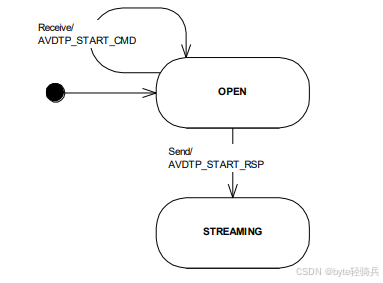

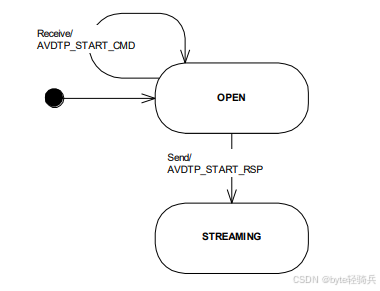

（2）ACP侧状态转移

初始状态：OPEN
触发条件：收到启动流命令。
中间过程：上报上层应用，同意后回复接受响应。
成功转移 ：回复响应后，状态从OPEN → STREAMING，准备对应的数据收发。

（3）批量启动的原子性

Start命令支持批量操作：一条命令里可以携带多个SEID，同时启动多个流。ACP会按照命令里SEID的顺序逐个处理，只要有一个SEID启动失败，就会立即停止处理，返回失败的SEID和错误码，已经处理成功的SEID会回退到OPEN状态，保证整个操作的原子性，避免出现部分启动成功、部分启动失败的不一致情况。

协议原文：The ACP shall process the SEPs in the order they are listed in the Start Stream Command and stop processing when the first error occurs.

2.5 流暂停：临时停止，保留通道

当用户临时暂停音视频播放时，不需要把整个流通道都断开销毁------重新建链的开销很大，会导致恢复播放时出现明显延迟。AVDTP设计了暂停（Suspend）流程，临时停止数据传输，但保留所有L2CAP通道和流上下文，方便快速恢复。

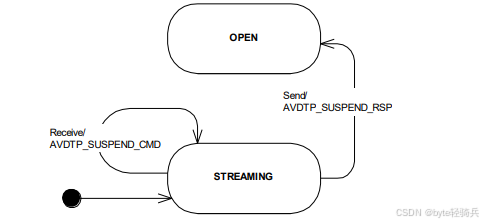

（1）状态转移逻辑

和Start流程类似，Suspend也支持任意一方发起，支持批量操作，原子性处理规则和Start一致。

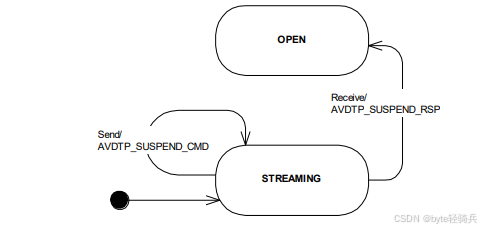

INT侧：初始状态STREAMING，发起Suspend命令，收到响应后，状态从STREAMING → OPEN，停止媒体数据收发。

ACP侧：初始状态STREAMING，收到Suspend命令，同意后回复响应，状态从STREAMING → OPEN，停止数据收发。

暂停之后，所有的通道、缓冲区、配置参数都保留不变，用户点击恢复播放时，只需要发一条Start命令，几毫秒就能恢复传输，体验上几乎没有延迟。

这里对比一下暂停和关闭的核心区别：

|-------------|-----------------------|-------------|----------|--------------|
| 操作 | 状态变化 | L2CAP通道 | 流上下文 | 恢复速度 |
| 暂停（Suspend） | STREAMING → OPEN | 保留 | 保留 | 极快，毫秒级 |
| 关闭（Close） | STREAMING/OPEN → IDLE | 释放 | 释放 | 慢，秒级，需重新配置建链 |

2.6 流重配置：运行中修改参数

在流处于OPEN状态（暂停后）时，可以修改部分流参数，不需要重新走完整的配置-建链流程，这就是流重配置（Reconfigure）。

（1）重配置的限制

重配置不是所有参数都能改，协议做了严格的限制：

只能修改应用服务能力：比如媒体编解码参数（采样率、声道数、码率）、内容保护参数等。

不能修改传输服务能力：比如是否开启恢复服务、报告服务、头压缩、复用模式等，这些和底层通道绑定的参数不能改。

只能在OPEN状态执行：必须先暂停流，回到OPEN状态才能重配置，不能在STREAMING传输中直接修改参数。

如果尝试修改传输服务能力，ACP会直接返回无效能力错误码。

协议原文：Reconfigure is only permitted for application service capabilities.

（2）为什么要有这些限制？

传输服务能力和底层的L2CAP通道、会话映射是强绑定的，比如原来没开恢复服务，现在要开，就需要新建一条恢复通道，这涉及到底层通道的建立，已经超出了重配置的范畴，不如重新走配置流程。
传输中直接修改编解码参数，会导致两端的编码器、解码器状态不一致，出现音视频卡顿、花屏、爆音甚至解码失败。所以必须暂停流，两边都停止数据收发，同步修改参数后再恢复传输，保证播放的连贯性。

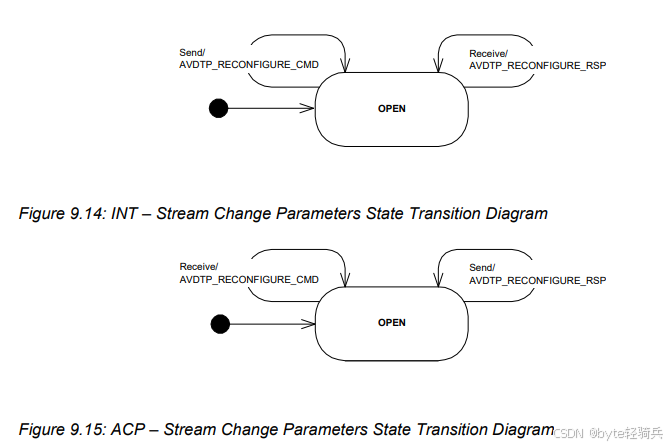

（3）状态转移逻辑

INT侧：初始状态OPEN，发起Reconfigure命令，携带要修改的参数。收到接受响应后，状态保持OPEN，更新本地流配置参数。

ACP侧：初始状态OPEN，收到Reconfigure命令，校验参数合法性，上报上层同意后，回复响应，状态保持OPEN，更新本地配置。

如果重配置失败，状态保持原来的OPEN，所有参数不生效，不会出现部分修改的情况。

2.7 流释放：正常关闭，回到空闲

当音视频传输结束，正常退出时，执行流释放（Close）流程，有序地断开所有传输通道，释放所有资源，SEP回到IDLE空闲状态，可以被其他流重新使用。

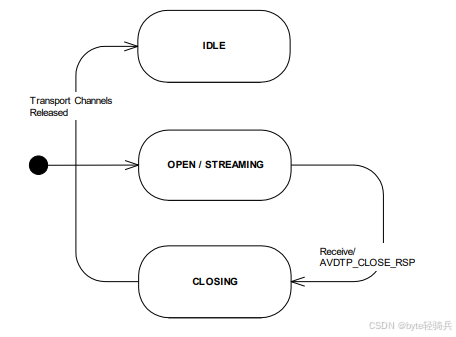

（1）INT侧状态转移

初始状态：OPEN 或者 STREAMING
触发条件：上层发起关闭流的请求。
中间过程 ：INT构造关闭流命令发给ACP，发出命令后，状态立刻从当前状态转移到CLOSING，开始准备释放本地资源。
成功转移 ：收到ACP的接受响应后，INT开始断开所有和该流相关的L2CAP通道，所有通道断开完成后，状态从CLOSING → IDLE，通知上层关闭完成，释放所有流上下文资源。

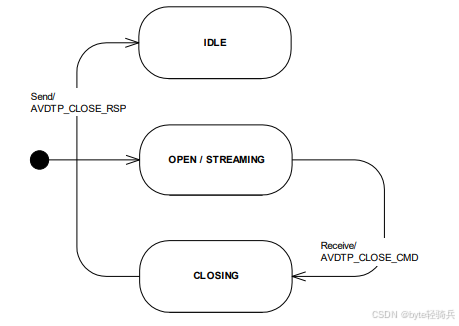

（2）ACP侧状态转移

初始状态：OPEN 或者 STREAMING
触发条件：收到关闭流命令。
中间过程 ：收到命令后立刻转移到CLOSING状态，通知上层应用。上层处理完成后，回复接受响应，开始释放本地资源。
成功转移 ：等待INT侧断开所有通道后，状态从CLOSING → IDLE。

（3）防死锁超时机制

Close流程有一个重要的保护机制：如果INT发出Close命令后，没有在3秒内完成通道的释放，ACP可以主动发起Abort流程，强制重置两边的状态，释放资源。

协议原文：If the INT does not close the transport channels within 3 seconds the ACP device may initiate the ABORT procedure to reset the states on both sides.

这个机制是为了防止发起方异常卡死，导致接收方的SEP资源一直被占用，无法被其他流使用。3秒的超时时间，既给了正常流程足够的执行时间，又能快速处理异常情况。

2.8 流中止：异常重置的终极手段

正常流程走不通的时候，比如信令超时、对端无响应、状态不一致、出现严重错误，就需要用到Abort（中止）命令，强制终止流，重置两边的状态。

Abort是AVDTP里最硬核的操作，它最大的特点是：可以在任意状态下发起，无论当前SEP处于什么状态，都能接收和处理Abort命令。

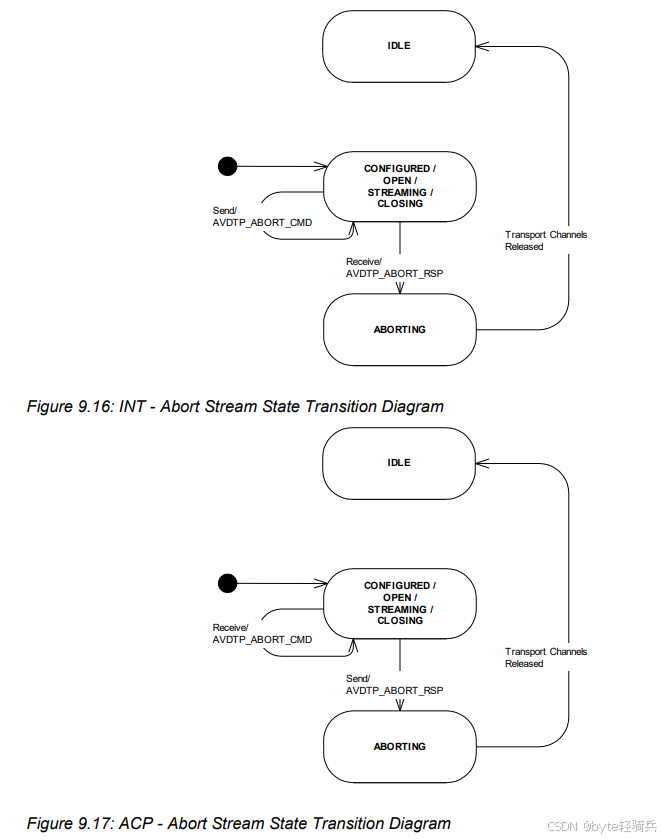

（1）状态转移逻辑

INT侧 ：在任意状态下，上层发起中止请求，或者本地超时、错误触发中止。构造中止命令发给ACP，发出后立刻进入ABORTING 状态，开始强制释放所有相关的L2CAP通道和本地资源。收到ACP的Abort响应后，等待所有通道释放完成，状态从ABORTING → IDLE。
ACP侧 ：在任意状态下收到中止命令，首先校验SEID是否合法。如果SEID无效，直接丢弃命令，不做响应；如果SEID合法，立刻进入ABORTING 状态，通知上层，回复Abort响应，强制释放所有本地资源，完成后回到IDLE状态。

（2）特殊情况：IDLE状态收到Abort

即使SEP已经处于IDLE空闲状态，收到Abort命令也要正常回复响应，但不需要改变状态------因为本来就是空闲的。这保证了Abort命令的幂等性，不管对方当前处于什么状态，发Abort都不会出错，总能得到响应，不会出现命令石沉大海的情况。

协议原文：AVDTP_ABORT_CMD can be sent or received in IDLE state. In the event that an AVDTP_ABORT_CMD is received in IDLE state, ACP or INT shall reply with an AVDTP_ABORT_RSP, no state change is required.

Abort是整个状态机的兜底机制，所有无法正常推进的流程，所有异常情况，都可以用Abort来重置，保证系统永远可以从错误中恢复，不会出现状态机卡死、资源泄漏的问题。在实际的协议栈实现中，绝大多数异常处理最终都会走到Abort流程。

2.9 内容安全控制：全生命周期的加密交互

内容安全，也就是常说的DRM（数字版权管理），相关的信令交互可以在除了IDLE、CLOSING、ABORTING之外的所有状态执行，也就是CONFIGURED、OPEN、STREAMING状态都可以交换安全控制数据。

这是因为内容保护的协商是贯穿整个流生命周期的：配置阶段协商加密方式和密钥，传输过程中可能需要更新密钥、刷新授权，这些都可以通过安全控制命令完成，不需要暂停或者中断流的传输。

执行安全控制命令不会改变SEP的状态，只是当前状态下的一次数据交互，属于带内的控制信令。

三、状态不一致问题与可靠性保障

理想情况下，INT和ACP的状态应该是同步的，每一条命令和响应都对应一次同步的状态转移。但在实际的无线环境中，信令数据包可能丢失、延迟、乱序，很容易导致两边的状态不一致。

3.1 状态不一致是怎么产生的

举个最常见的场景：

INT向ACP发送了Set Config命令，ACP成功收到了，处理完回复了接受响应，自己进入了CONFIGURED状态。但是这个响应包在传输过程中因为无线干扰丢失了，INT一直没收到响应，超时之后认为配置失败，自己还停留在IDLE状态。

这时候就出现了状态不一致：ACP认为已经配置好了，INT认为还没配置。接下来INT如果再发Set Config命令，ACP就会返回SEP已占用错误；如果INT直接发Open命令，ACP又会因为状态不匹配而拒绝。整个流就卡死了，用户的直观感受就是蓝牙连不上了，需要重启蓝牙。

3.2 规范推荐的解决方案

针对状态不一致的问题，AVDTP规范给出了四层防护方案，从底层到上层逐步保障可靠性。

1. 信令通道禁用自动刷新

最基础的优化，是把信令L2CAP通道的刷新超时设置为无限大。

默认情况下，蓝牙基带的数据包有个超时时间，超过时间没传成功就会自动丢弃，也就是Flush。把信令通道的这个超时设为无限，基带就会一直重传信令数据包，直到成功为止，从底层减少信令丢包的概率。

协议原文：It is recommended to set the L2CAP flush timeout to infinite for the signaling connection so that signaling messages are not automatically flushed.

2. 开启L2CAP增强重传模式

如果蓝牙控制器支持L2CAP增强重传模式（ERTM），建议给信令通道开启这个模式。

ERTM在L2CAP层实现了CRC校验、序号、重传、流量控制等机制，比基带层的重传更可靠，能彻底保证信令数据包的可靠交付。

对应的，媒体通道因为要保证实时性，不需要重传，可以用流式模式，丢包了直接丢弃，靠上层的纠错或者错误隐藏来处理。

协议原文：If L2CAP Enhanced Retransmission Mode is supported, implementations may activate it for the AVDTP signaling channel to improve reliability.

3. 用Abort命令强制重置

如果已经出现了状态不一致，最彻底的解决方式就是任何一方发起Abort命令，强制双方都回到IDLE状态，然后重新开始流程。

这也是为什么Abort被设计成可以在任意状态发起------就是为了处理这种状态不一致的异常情况，给系统一个恢复出厂设置的机会。

4. 冲突避免与随机延迟重传

还有一种特殊的冲突场景：两边同时向对方发起同一个命令，比如INT正在等ACP的Set Config响应，结果收到了ACP发来的Set Config命令------说明两边同时想配置对方的SEP。

这种情况下，如果两边都等待对方响应，就会死锁。规范给出的解决方案是：收到冲突命令的一方可以直接拒绝这个命令，然后随机延迟一段时间后，重传自己的命令。随机延迟可以避免两边同时重传再次冲突，保证最终有一方能成功。

协议原文：In case an INT receives a request for the same command that it is expecting a response for, it may reject the command and may use a random delay for an AVDTP level retransmission to avoid deadlock.

四、工程实现：状态机代码示例

讲了这么多理论，我们来看一个简化的AVDTP状态机的C语言实现，帮助大家理解状态机在实际代码中是怎么落地的。

4.1 基础定义

首先定义状态枚举和事件枚举：

复制代码

// SEP状态枚举
typedef enum {
    AVDTP_STATE_IDLE = 0,       // 空闲态
    AVDTP_STATE_CONFIGURED,      // 已配置态
    AVDTP_STATE_OPEN,            // 已打开态
    AVDTP_STATE_STREAMING,       // 流式传输态
    AVDTP_STATE_CLOSING,         // 关闭中态
    AVDTP_STATE_ABORTING,        // 中止中态
    AVDTP_STATE_MAX
} avdtp_state_t;

// 事件枚举，对应上层请求和底层信令接收
typedef enum {
    AVDTP_EVT_SET_CONFIG_REQ = 0,  // 上层发起配置请求
    AVDTP_EVT_SET_CONFIG_RSP,       // 收到配置响应
    AVDTP_EVT_OPEN_REQ,             // 上层发起打开请求
    AVDTP_EVT_OPEN_RSP,             // 收到打开响应
    AVDTP_EVT_START_REQ,            // 上层发起启动请求
    AVDTP_EVT_START_RSP,            // 收到启动响应
    AVDTP_EVT_SUSPEND_REQ,          // 上层发起暂停请求
    AVDTP_EVT_SUSPEND_RSP,          // 收到暂停响应
    AVDTP_EVT_CLOSE_REQ,            // 上层发起关闭请求
    AVDTP_EVT_CLOSE_RSP,            // 收到关闭响应
    AVDTP_EVT_ABORT_REQ,            // 上层发起中止请求
    AVDTP_EVT_ABORT_RSP,            // 收到中止响应
    AVDTP_EVT_MAX
} avdtp_event_t;

然后定义SEP的结构体，保存当前状态和其他上下文信息：

复制代码

typedef struct {
    uint8_t seid;                // 本地SEID
    uint8_t remote_seid;         // 远程SEID
    avdtp_state_t state;         // 当前状态
    uint16_t stream_handle;      // 流句柄
    // 其他配置参数：编解码、服务能力、通道标识符等
} avdtp_sep_t;

4.2 状态转移表与处理函数

工业级的状态机实现一般都用查表法，把状态转移规则固化在二维数组里，逻辑清晰，便于维护和排查问题。

复制代码

// 状态转移表：[当前状态][事件] = 下一个状态
// AVDTP_STATE_MAX表示无效转移，不改变状态
static const avdtp_state_t state_trans_table[AVDTP_STATE_MAX][AVDTP_EVT_MAX] = {
    // IDLE状态
    [AVDTP_STATE_IDLE] = {
        [AVDTP_EVT_SET_CONFIG_RSP] = AVDTP_STATE_CONFIGURED,
        [AVDTP_EVT_ABORT_RSP] = AVDTP_STATE_IDLE,
    },
    // CONFIGURED状态
    [AVDTP_STATE_CONFIGURED] = {
        [AVDTP_EVT_OPEN_RSP] = AVDTP_STATE_OPEN,
        [AVDTP_EVT_ABORT_REQ] = AVDTP_STATE_ABORTING,
    },
    // OPEN状态
    [AVDTP_STATE_OPEN] = {
        [AVDTP_EVT_START_RSP] = AVDTP_STATE_STREAMING,
        [AVDTP_EVT_SUSPEND_RSP] = AVDTP_STATE_OPEN,
        [AVDTP_EVT_CLOSE_REQ] = AVDTP_STATE_CLOSING,
        [AVDTP_EVT_ABORT_REQ] = AVDTP_STATE_ABORTING,
    },
    // STREAMING状态
    [AVDTP_STATE_STREAMING] = {
        [AVDTP_EVT_SUSPEND_RSP] = AVDTP_STATE_OPEN,
        [AVDTP_EVT_CLOSE_REQ] = AVDTP_STATE_CLOSING,
        [AVDTP_EVT_ABORT_REQ] = AVDTP_STATE_ABORTING,
    },
    // CLOSING状态
    [AVDTP_STATE_CLOSING] = {
        [AVDTP_EVT_CLOSE_RSP] = AVDTP_STATE_IDLE,
        [AVDTP_EVT_ABORT_REQ] = AVDTP_STATE_ABORTING,
    },
    // ABORTING状态
    [AVDTP_STATE_ABORTING] = {
        [AVDTP_EVT_ABORT_RSP] = AVDTP_STATE_IDLE,
    },
};

然后是核心的状态机处理函数，负责执行状态转移、调用进入/退出动作：

复制代码

// 状态退出动作：离开某个状态时执行的清理工作
static void avdtp_state_exit_action(avdtp_sep_t *sep, avdtp_state_t state)
{
    switch (state) {
        case AVDTP_STATE_STREAMING:
            // 停止媒体数据收发，关闭传输定时器
            avdtp_media_stop(sep);
            break;
        case AVDTP_STATE_OPEN:
            // 可选：暂停通道保活
            break;
        case AVDTP_STATE_CLOSING:
        case AVDTP_STATE_ABORTING:
            // 释放L2CAP通道资源
            avdtp_l2cap_release_all(sep);
            break;
        default:
            break;
    }
}

// 状态进入动作：进入某个状态时执行的初始化工作
static void avdtp_state_entry_action(avdtp_sep_t *sep, avdtp_state_t state)
{
    switch (state) {
        case AVDTP_STATE_CONFIGURED:
            // 初始化流上下文，分配缓冲区
            avdtp_stream_context_init(sep);
            break;
        case AVDTP_STATE_OPEN:
            // 通道建立完成，准备媒体传输
            avdtp_media_prepare(sep);
            break;
        case AVDTP_STATE_STREAMING:
            // 启动媒体传输定时器，开始收发数据
            avdtp_media_start(sep);
            break;
        case AVDTP_STATE_IDLE:
            // 重置流上下文，释放所有资源
            avdtp_stream_context_reset(sep);
            break;
        default:
            break;
    }
}

// 状态机事件处理主函数
avdtp_state_t avdtp_state_machine_handle(avdtp_sep_t *sep, avdtp_event_t event)
{
    if (sep == NULL || event >= AVDTP_EVT_MAX) {
        return AVDTP_STATE_MAX;
    }

    avdtp_state_t current_state = sep->state;
    avdtp_state_t next_state = state_trans_table[current_state][event];

    // 无效转移，不改变状态，返回错误
    if (next_state == AVDTP_STATE_MAX) {
        return current_state;
    }

    // 状态没变化，不用执行动作
    if (next_state == current_state) {
        return current_state;
    }

    // 执行旧状态的退出动作
    avdtp_state_exit_action(sep, current_state);

    // 执行状态转移
    sep->state = next_state;

    // 执行新状态的进入动作
    avdtp_state_entry_action(sep, next_state);

    return next_state;
}

4.3 实现说明

这个示例是简化版的INT视角状态机，实际的协议栈实现会更复杂：

需要区分INT和ACP两个视角，事件处理逻辑不同；
每个事件需要携带参数，比如错误码、配置参数；
需要配套定时器管理，处理各种超时场景；
需要和上层应用、下层L2CAP的接口做联动。

但核心的设计思想是一致的：用查表法实现状态转移，把业务逻辑和状态转移逻辑解耦，代码结构清晰，易于调试和维护。排查问题的时候，只要打印出当前状态和收到的事件，就能快速定位是不是非法状态转移导致的问题。

五、常见设计疑问解答

5.1 为什么要设计这么多状态？不能简化吗？

经常有同学问，不就是传个音频吗，为什么要分IDLE、CONFIGURED、OPEN、STREAMING这么多状态？直接未连接和连接中两个状态不行吗？

其实这是蓝牙协议的设计哲学：精细化资源管理，低功耗优先。蓝牙设备很多都是电池供电的耳机、音箱，功耗非常敏感。状态拆分越细，资源分配就越精准：

IDLE状态只保留最基础的SEP信息，几乎不占资源；

CONFIGURED只分配逻辑上下文，不占无线通道资源；

OPEN状态才分配L2CAP通道和缓冲区，但还没启动高速传输，功耗较低；

STREAMING状态才是全速传输，功耗最高。

用户使用的时候，大部分时间可能处于暂停状态（OPEN），这时候可以降低链路功耗，不用一直保持高速传输。如果只有两个状态，暂停的时候也得保持全速传输，功耗就上去了。

5.2 为什么重配置必须暂停流？不能热修改吗？

理论上热修改编解码参数是可以做的，但蓝牙音频的实时性要求很高，两端的编码器、解码器必须严格同步。如果在传输中直接修改参数，很容易出现参数更新不同步的情况：发送端已经改成48kHz采样率了，接收端还在用44.1kHz解码，就会出现爆音、变调、花屏。

而且蓝牙的传输是有延迟的，命令发出去到对端收到有几十毫秒的时差，这段时间里的数据包怎么处理？是丢弃还是用旧参数解码？处理不好就会出现播放卡顿。

所以规范直接要求必须暂停后再修改，看似麻烦，实则保证了兼容性和播放稳定性------所有设备都按同一个规则来，就不会出现奇奇怪怪的兼容问题。

5.3 为什么Abort不等待对端响应就释放资源？

Close流程是等收到响应再释放通道，为什么Abort流程发了命令就直接开始释放资源？

因为Abort是异常处理，追求的是快和必成，而不是有序性。当你需要用Abort的时候，往往已经出现了异常，比如对端已经没响应了，这时候等响应很可能永远等不到。所以Abort的设计逻辑是：我发命令通知你一声，然后我这边直接释放资源重置状态；你收到了就也重置，没收到就算了，反正我这边已经恢复了，大不了下次重连的时候再同步。

这种设计在分布式系统里很常见：异常重置的时候，优先保证本地可用性，不依赖对端的响应。

六、测验

问题：简述AVDTP中SEP的六大核心状态及各自的核心含义。

参考答案：

AVDTP的SEP共有六大核心状态，覆盖流的完整生命周期：

IDLE（空闲态）：初始默认状态，SEP未被占用，仅保留基础逻辑资源，没有流上下文和L2CAP通道。可执行发现、查询能力、发起配置等操作。
CONFIGURED（已配置态）：双方已完成流能力协商，参数达成一致，分配了流上下文和流句柄，但尚未建立L2CAP传输通道。
OPEN（已打开态）：所有所需的L2CAP传输通道已建立完成，缓冲区已分配，流处于就绪状态，随时可以启动传输。
STREAMING（流式传输态）：音视频媒体数据正在通过通道传输，是流的活跃工作状态。
CLOSING（关闭中态）：正在执行正常关闭流程，正在断开通道、释放资源，完成后回到IDLE态。
ABORTING（中止中态）：正在执行强制中止流程，异常情况下触发，强制断开所有通道、释放所有资源，完成后回到IDLE态，可从任意状态进入。

问题：AVDTP中出现INT与ACP状态不一致的原因是什么？协议给出了哪些解决方案？

参考答案：

产生原因：

AVDTP信令运行在L2CAP通道上，无线环境下数据包可能因干扰、距离过远而丢失或延迟。如果命令或响应包丢失，会导致一侧状态已经转移，另一侧还停留在原状态，出现状态不一致。例如配置响应丢失，ACP进入CONFIGURED态，INT仍处于IDLE态。

协议给出的解决方案：

信令通道禁用自动刷新：将信令L2CAP通道的刷新超时设为无限大，基带持续重传信令包，从底层减少丢包概率。
开启L2CAP增强重传模式（ERTM）：在L2CAP层实现可靠传输，通过CRC校验、序号、重传机制保证信令可靠交付。
Abort命令强制重置：状态不一致时，任意一方发起Abort命令，强制双方回到IDLE态，重新开始流程，是最彻底的兜底方案。
冲突随机延迟重传：双方同时发起同一条命令出现死锁时，收到冲突命令的一方拒绝命令，随机延迟后重传自身命令，避免死锁。

问题：AVDTP的流重配置（Reconfigure）有哪些限制？为什么要有这些限制？

参考答案：

限制：

参数范围限制：只能修改应用服务能力（如媒体编解码参数、内容保护参数），不能修改传输服务能力（如是否开启恢复、报告、复用模式等）。
状态限制：只能在OPEN状态下执行，必须先暂停流，不能在STREAMING传输状态下直接修改。

原因：

传输服务能力与底层通道强绑定：传输服务对应L2CAP通道的建立和会话映射，修改这类参数需要重建通道，超出了重配置的范畴，应重新走完整配置流程。
保证播放稳定性：传输中直接修改编解码参数，会导致两端编码器/解码器状态不同步，出现爆音、花屏、卡顿等问题。暂停后修改参数，两端同步更新后再恢复传输，保证播放连贯，也保证了不同设备间的兼容性。
