【AVDTP】规范精讲[8-6]: 信令信息元素与服务能力全解析，从字段定义到协商流程

在蓝牙音视频传输体系中，AVDTP（音视频分发传输协议）是整个传输链路的控制核心，而信令消息则是所有设备交互的载体。两个蓝牙设备要建立稳定的音视频流，必须经过端点发现、能力查询、参数协商、流建立、启动传输等一系列握手流程。这整个过程的所有交互，都离不开两类核心基础：构成信令消息的信息元素 ，以及决定流配置的服务能力。

一、信令交互的基石：信息元素全解

[1.1 流端点标识符 SEID](#1.1 流端点标识符 SEID)

[1.2 服务能力长度 LOSC](#1.2 服务能力长度 LOSC)

[1.3 流端点类型 TSEP](#1.3 流端点类型 TSEP)

[1.4 信令包数量 NOSP](#1.4 信令包数量 NOSP)

[1.5 占用状态标记 In Use](#1.5 占用状态标记 In Use)

[1.6 信令错误码 ERROR_CODE](#1.6 信令错误码 ERROR_CODE)

二、流协商的核心：服务能力体系详解

[2.1 服务能力的整体结构](#2.1 服务能力的整体结构)

[2.2 基础传输类服务能力](#2.2 基础传输类服务能力)

[2.3 传输增强类服务能力](#2.3 传输增强类服务能力)

[2.4 应用与控制类服务能力](#2.4 应用与控制类服务能力)

[2.5 服务能力的协商流程](#2.5 服务能力的协商流程)

[2.6 常见的协商失败原因与排障](#2.6 常见的协商失败原因与排障)

三、实战：抓包信令逐字节深度解析

[3.1 协议栈层次总览：从HCI到AVDTP](#3.1 协议栈层次总览：从HCI到AVDTP)

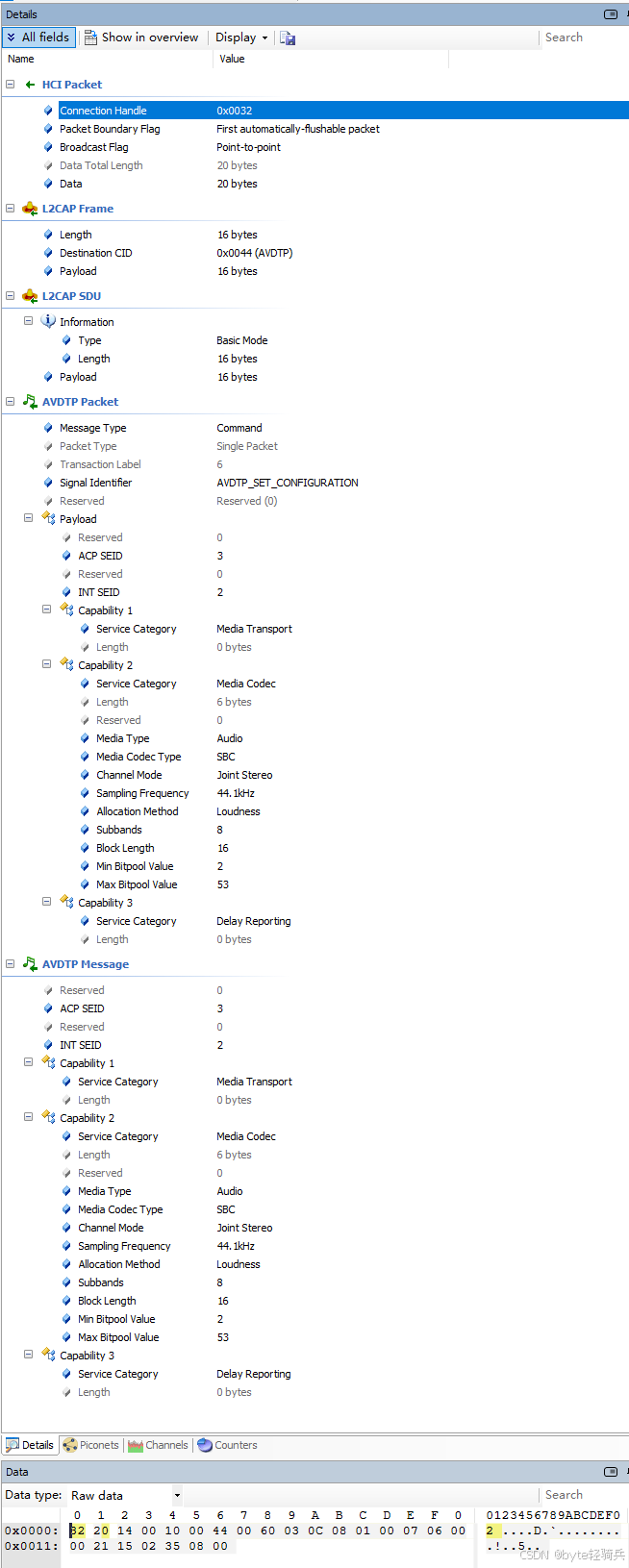

[3.2 AVDTP Set Configuration 命令逐字节解析](#3.2 AVDTP Set Configuration 命令逐字节解析)

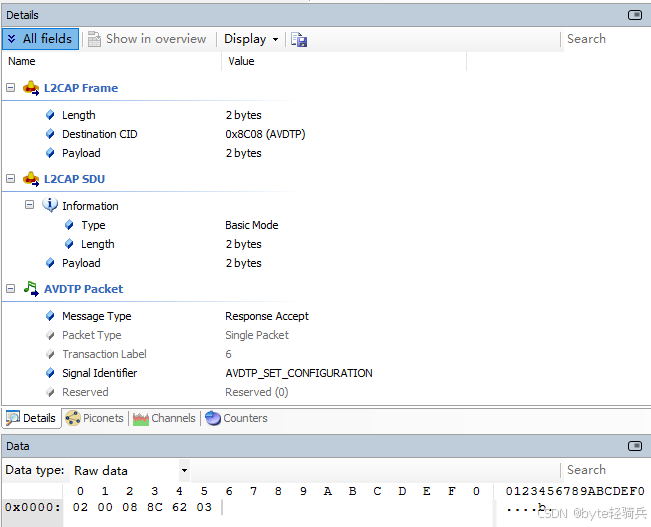

[3.3 AVDTP Set Configuration 响应逐字节解析](#3.3 AVDTP Set Configuration 响应逐字节解析)

[3.4 抓包解析常见错误与排障要点](#3.4 抓包解析常见错误与排障要点)

四、测验

很多开发者在调试AVDTP连接时，经常遇到协商失败、流建立报错、兼容性差等问题，本质上都是对这两类基础元素的理解不够深入。比如不清楚错误码对应的具体含义，搞不清SEID和Stream Handle的区别，或者不明白服务能力的编码格式，导致抓包之后无法定位问题。本文从最基础的字段定义出发，逐层拆解AVDTP信令的信息元素和服务能力体系，结合实际的协商流程和常见问题，帮你建立完整的知识框架。

一、信令交互的基石：信息元素全解

AVDTP的所有信令消息，无论是命令还是响应，本质上都是由一个个预定义的信息元素拼接而成。这些元素遵循统一的编码规则，每个元素都有明确的含义、长度和取值范围，就像搭积木用的标准零件，按照固定规则组合起来就能构成完整的信令消息。

信息元素覆盖了信令交互的所有维度：标识流端点的SEID、标记服务能力长度的LOSC、区分端点类型的TSEP、统计分片数量的NOSP、标记占用状态的In Use，以及标识错误原因的ERROR_CODE。下面逐个拆解每个元素的定义和作用。

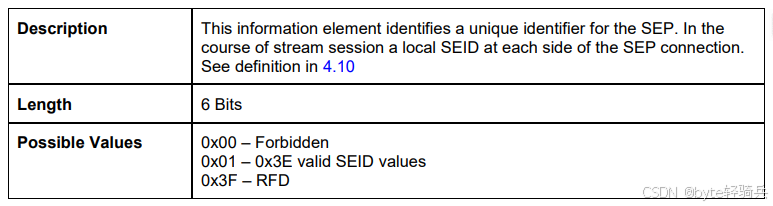

1.1 流端点标识符 SEID

1. 核心定义

SEID全称Stream End Point Identifier，即流端点标识符，它是两个设备在信令交互中用来指代某个流端点的唯一编号。你可以把它理解成酒店的房间号：每个设备上有多个可以提供音视频服务的流端点（SEP），就像酒店有多个房间，每个房间有一个编号，对方要找哪个房间的服务，就报这个编号。

SEID的长度是6比特，理论上可以有64个取值。其中0x00是禁止使用的保留值，0x01到0x3E是合法可用值，0x3F为预留扩展值。也就是说，一个设备在同一条蓝牙连接上，最多可以支持62个不同的流端点，这对于绝大多数音频、视频场景来说完全足够。

2. 作用域 与分配规则

SEID有一个非常重要的特性：它的作用域是设备本地且连接本地的。这句话有两层含义：

第一，SEID由接收方（ACP）的上层应用分配，只在本设备上有意义，不同设备上的SEID没有对应关系；

第二，同一个设备上，和不同的对端设备建立连接时，SEID可以重复使用。比如耳机和手机A连接时用了SEID=1，和手机B连接时也可以用SEID=1，因为这是两条独立的连接，互不干扰。但在同一条连接上，每个SEP的SEID必须唯一，不能重复。

3. INT SEID 与 ACP SEID

在信令交互中，SEID根据角色不同分为两种：

ACP SEID：接收方的流端点ID，这是绝大多数命令里携带的标识。发起方（INT）要操作对方的某个SEP，就必须使用对方分配的SEID，也就是ACP SEID；

INT SEID：发起方自己的流端点ID，这个字段只在Set Configuration命令中携带，用来告诉接收方"我这边用这个编号来指代咱们这条流"。

当Set Configuration执行成功之后，两边就都知道了对方的SEID，后续的所有信令交互（比如Open、Start、Suspend、Close），都用对方的SEID来指代目标流端点。

4. SEID 与 Stream Handle 的区别

很多初学者容易把SEID和Stream Handle（流句柄）搞混，这里做一个明确的区分：

|--------|-------------------|------------------------|
| 维度 | SEID（流端点标识符） | Stream Handle（流句柄） |
| 作用范围 | 空中传输，跨设备使用 | 设备本地使用，不空中传输 |
| 作用 | 两个设备之间信令交互时指代流端点 | 上层应用与本地协议栈交互时指代一条流 |
| 分配方 | 各自设备的应用层分配，双方各有各的 | 本地AVDTP协议栈在配置成功时分配 |
| 唯一性 | 单条连接内唯一，不同连接可复用 | 本地设备全局唯一 |

打个比方：两个公司做业务对接，A公司的对接人叫张三，工号1001；B公司的对接人叫李四，工号2002。两家公司内部沟通的时候，都用工号指代这个人，这就是Stream Handle；而两家公司对接的时候，都称呼对方的名字，这就是SEID。你不需要知道对方公司的工号体系，只要叫对名字就行，内部的工号自己用就好。

在本地协议栈内部，会维护一张映射表，把对端的SEID、本地的SEID和本地的Stream Handle对应起来。上层应用用句柄操作流，协议栈发信令时转换成对端SEID；收到对端信令时，根据对端SEID找到对应的本地句柄，再上报给应用。

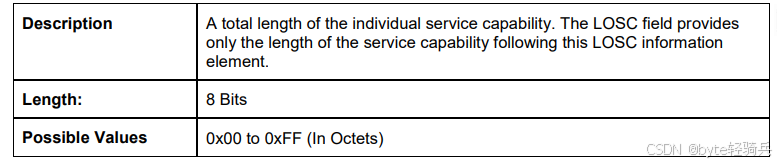

1.2 服务能力长度 LOSC

LOSC全称Length of Service Capabilities，即服务能力长度，它是服务能力条目的配套字段，用来标识一个服务能力条目后面的具体内容有多少字节。

LOSC的长度是8比特（1字节），所以单个服务能力条目的内容最长是255字节。这个设计是典型的TLV（Type-Length-Value）编码结构：Type是服务类别，Length是LOSC，Value是具体的能力参数。

TLV结构最大的好处是扩展性强，而且向后兼容。如果老版本的设备收到了一个不认识的服务类别，它可以根据LOSC的值直接跳过对应字节数，去解析下一个条目，不会因为不认识某个字段就导致整个消息解析失败。这也是蓝牙协议设计里非常通用的一种思路。

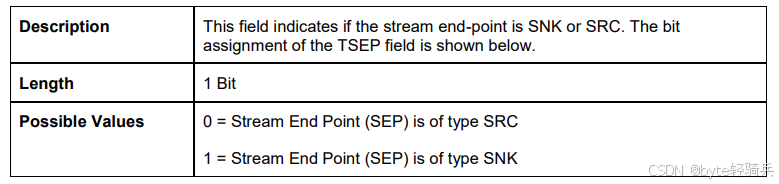

1.3 流端点类型 TSEP

TSEP全称Type of Stream End Point，用来标识一个流端点是源端还是宿端。它的长度只有1比特，取值非常简单：

0：代表SRC（Source，源端），也就是这个端点是发送音视频数据的，比如手机的音频输出SEP；

1：代表SNK（Sink，宿端），也就是这个端点是接收音视频数据的，比如耳机的音频输入SEP。

这个字段只会出现在Stream End Point Discovery的响应消息里，发起方通过发现命令拿到对方的SEP列表时，同时就能知道每个SEP是发数据的还是收数据的，从而选择自己需要的类型。

这里要注意一个点：一个设备可以同时拥有SRC和SNK类型的SEP，比如带麦的蓝牙耳机，既有作为SNK接收音频的SEP，也有作为SRC发送麦克风数据的SEP。

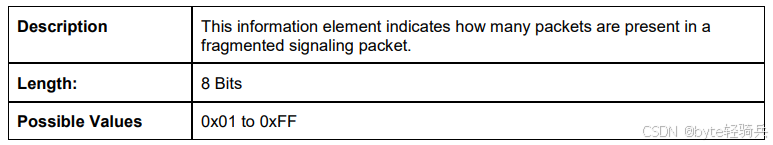

1.4 信令包数量 NOSP

NOSP全称Number of Signal Packets，即信令包数量，它只用在分片的信令消息中。

我们知道，L2CAP通道有MTU（最大传输单元）的限制，也就是单次传输的数据包不能超过某个长度。如果一个信令消息的内容特别长，比如某个SEP支持非常多的服务能力和编解码器，整个消息长度超过了L2CAP的MTU，那就需要把这个信令消息拆分成多个小包来发送，这就是信令分片。

在分片传输的时候，第一个包叫做起始包（Start Packet），起始包的头部会携带NOSP字段，长度是8比特，用来告诉接收方：这个完整的信令消息总共被拆成了多少个包。接收方收到起始包之后，就知道自己还要收多少个后续的包，等所有包都收齐了，再拼接成完整的消息进行解析。

后续的包分为继续包（Continue Packet）和结束包（End Packet），这些包的头部不需要携带NOSP，因为接收方已经从起始包里知道总数了。

这里还有两个重要规则：

同一个信令消息的所有分片包必须连续发送，中间不能插入其他信令消息的包；

只有一种情况可以中断分片传输：发送Abort命令来终止当前这个分片消息，而且Abort命令的SEID必须和当前分片消息的SEID一致。

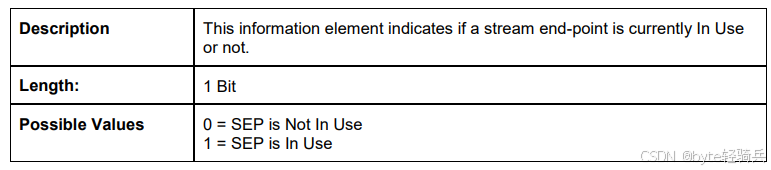

1.5 占用状态标记 In Use

In Use字段用来标识一个流端点当前是否已经被占用，长度也是1比特：

0：表示空闲，也就是这个SEP当前没有被任何流使用，可以用来建立新的连接；

1：表示已占用，也就是这个SEP正在被某条流使用，暂时无法再建立新的连接。

这个字段同样只出现在Discovery响应消息里。发起方在发现阶段就能知道哪些SEP是空闲可用的，哪些已经被占了，从而选择空闲的SEP去进行后续的能力查询和配置。

这里有一点需要注意：In Use状态只是查询那一刻的快照，因为蓝牙连接是动态的，可能你查询的时候还是空闲的，等你发配置命令过去的时候，刚好被别的设备占用了。这时候ACP就会返回SEP_IN_USE的错误码，这也是为什么我们做开发的时候不能只靠Discovery的结果来判断，还要处理配置失败的异常情况。

1.6 信令错误码 ERROR_CODE

错误码是AVDTP信令交互中最常用的排障依据，当接收方（ACP）拒绝发起方（INT）的命令时，就会在拒绝响应里携带一个8位的错误码，告诉对方拒绝的具体原因。

错误码不仅会在空中传输，还会通过协议栈的服务接口上报给上层应用，让应用层知道操作失败的原因，从而做出对应的处理，比如换一个配置重试，或者提示用户。

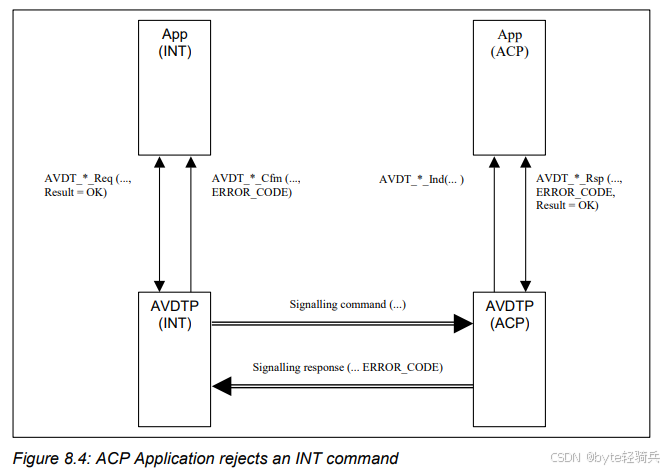

1. 错误码的两大触发场景

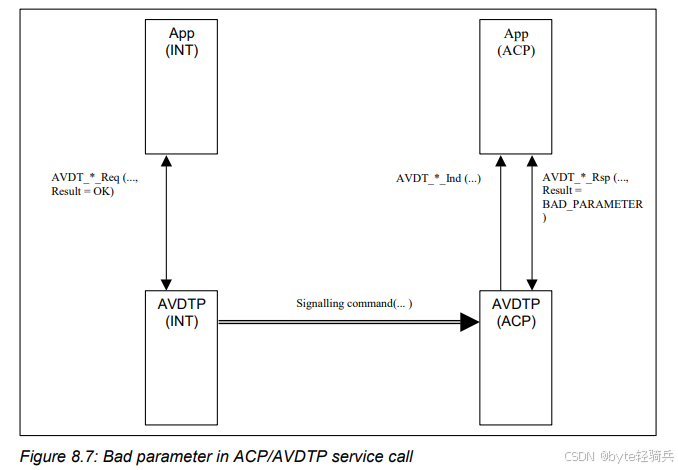

应用层拒绝：ACP的AVDTP层成功解析了命令，并且把请求上报给了上层应用，但上层应用因为资源不足、参数不合法等原因，拒绝了这个请求。这时候上层应用会把错误码返回给AVDTP层，AVDTP再封装成拒绝响应发回给INT；

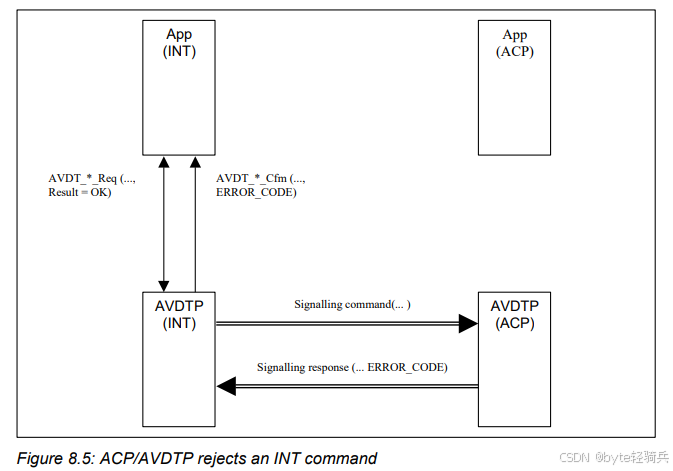

协议栈层拒绝：ACP的AVDTP层收到命令之后，直接就发现了错误，比如SEID不存在、命令格式不对、当前状态不允许这个操作等，这时候AVDTP层不会上报给应用，直接自己生成拒绝响应返回给INT。

这两种场景的处理流程不同，但最终返回给INT的错误码格式是完全一样的，INT不需要区分是哪一层拒绝的，只要根据错误码判断原因即可。

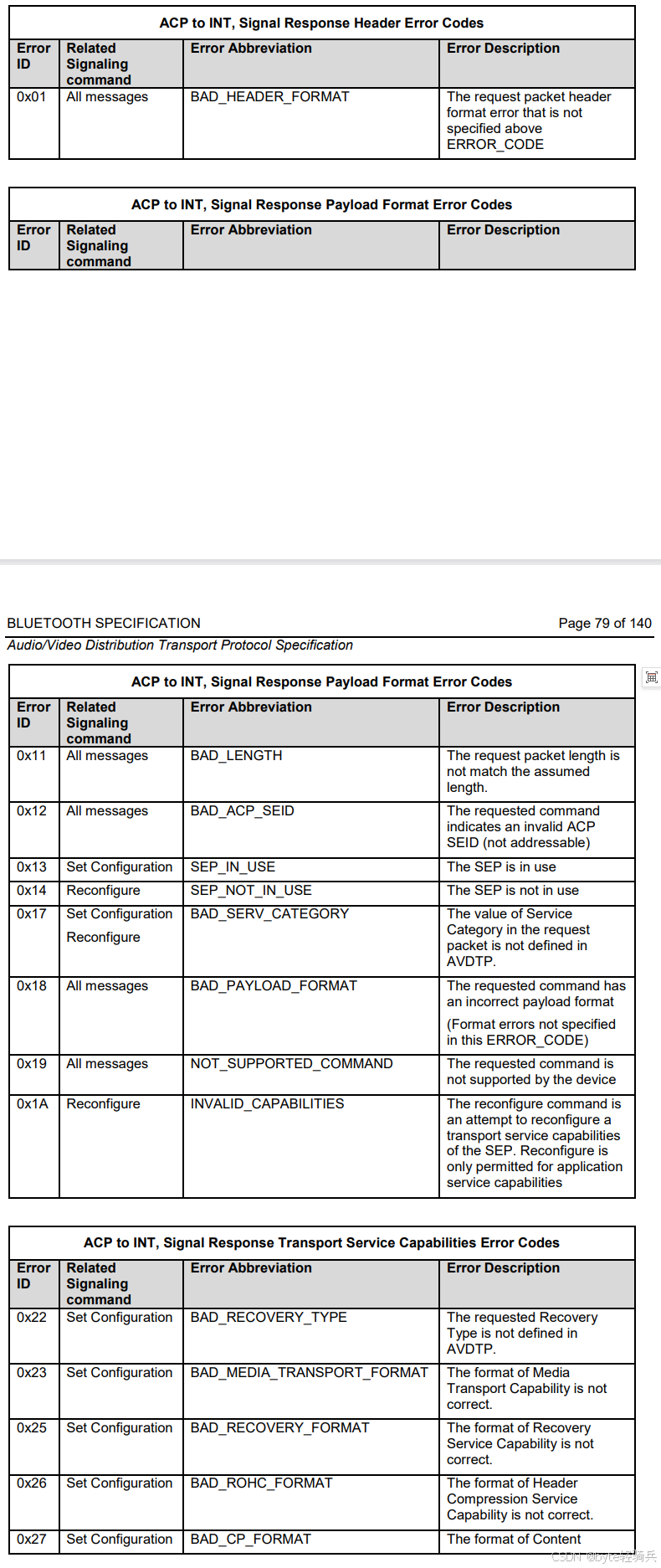

2. 错误码分类与详解

AVDTP的错误码按照功能分为四大类：头部格式错误、载荷格式错误、传输服务能力错误、流程状态错误。下面逐个说明每个错误码的含义和触发场景。

0x01 BAD_HEADER_FORMAT：请求消息的头部格式错误。

这个错误代表收到的信令消息的头部不符合规范，比如字段长度不对，或者保留位被设置了非零值等。相当于你给对方发了一封信，信封的格式完全不对，对方连信封都拆不开，直接退给你。

（2）载荷格式错误类

这一类错误都是和消息的内容格式相关的，也是最常见的错误类型。

0x11 BAD_LENGTH：消息长度不匹配。

也就是命令的实际长度和预期的长度不一致，比如某个命令应该带4字节的参数，结果发过来的只有2字节，就会报这个错。

0x12 BAD_ACP_SEID：无效的ACP SEID。

也就是请求里携带的SEID在ACP设备上根本不存在，比如对方只有SEID 1和2，你发了个SEID 3过去，就会返回这个错误。这是新手很容易犯的错误，比如Discovery还没做就直接发配置命令，或者SEID赋值错了。

0x13 SEP_IN_USE：流端点已被占用。

这个错误只会出现在Set Configuration命令的拒绝响应里。当INT试图配置一个已经被其他流占用的SEP时，ACP就会返回这个错误。就像你去酒店订房间，你选的房间已经被别人住了，前台就会告诉你房间已占用。

0x14 SEP_NOT_IN_USE：流端点未被使用。

这个错误只会出现在Reconfigure命令的拒绝响应里。重配置操作的前提是流已经被配置并建立好了，处于Open状态。如果你试图对一个根本没配置的SEP发重配置命令，就会收到这个错误。

0x17 BAD_SERV_CATEGORY：无效的服务类别。

也就是Set Configuration或者Reconfigure里携带了一个未定义的服务类别编号，比如用了0x09这个保留值，对方不认识，就返回这个错误。

0x18 BAD_PAYLOAD_FORMAT：载荷格式错误。

这是一个通用的格式错误，当载荷的格式有问题，但又不属于上面列出的具体格式错误时，就用这个错误码。

0x19 NOT_SUPPORTED_COMMAND：不支持的命令。

也就是ACP不认识收到的这个命令标识符，比如老版本的设备不支持Get All Capabilities命令，收到这个命令就会返回这个错误。这也是为什么很多设备会兼容老的Get Capabilities命令，用来做降级适配。

0x1A INVALID_CAPABILITIES：无效的能力配置。

这个错误最常见的场景是Reconfigure命令。AVDTP规定，重配置只能修改应用层的能力，也就是媒体编解码器和内容保护，不能修改传输层的能力，比如媒体传输、恢复、多路复用这些。如果你在Reconfigure里试图修改传输层能力，就会返回这个错误。

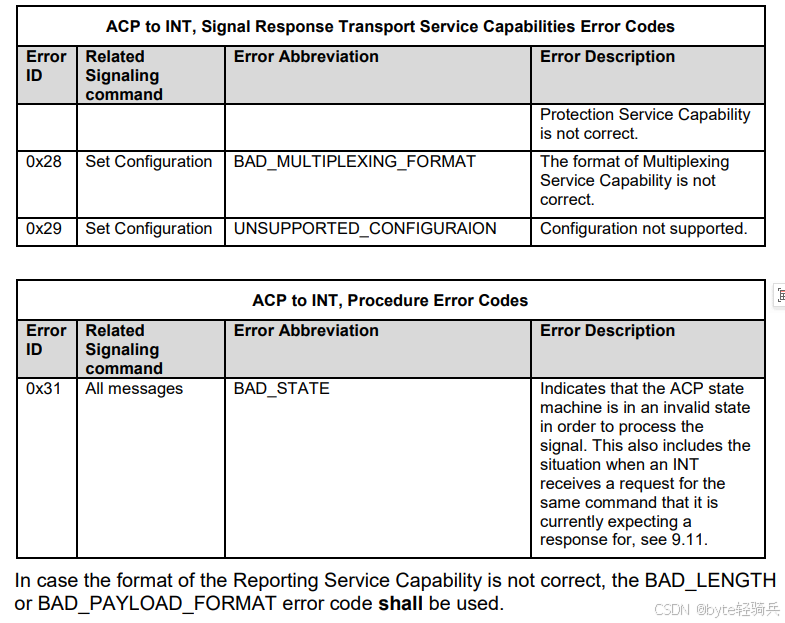

（3）传输服务能力错误类

这一类错误都和具体的传输服务能力配置相关，当某个服务类别的参数格式不对或者不支持时，就会返回对应的错误码。

0x22 BAD_RECOVERY_TYPE：无效的恢复类型。

也就是配置恢复服务的时候，指定了一个不支持的FEC方案类型。

0x23 BAD_MEDIA_TRANSPORT_FORMAT：媒体传输能力格式错误。

媒体传输能力本身是没有参数的，LOSC应该是0，如果配置的时候给媒体传输类别加了额外的参数，就会报这个错。

0x25 BAD_RECOVERY_FORMAT：恢复服务能力格式错误。

也就是恢复能力的参数格式不对，比如长度不对，或者参数值超出了规定范围。

0x26 BAD_ROHC_FORMAT：头压缩能力格式错误。

头压缩能力的参数应该是1字节，如果长度不对或者参数保留位被设置了，就会报这个错。

0x27 BAD_CP_FORMAT：内容保护能力格式错误。

内容保护的参数格式不符合规范，比如CP Type是未定义的值。

0x28 BAD_MULTIPLEXING_FORMAT：多路复用能力格式错误。

多路复用的参数格式不对，比如TSID或TCID用了保留值，或者会话顺序不对。

0x29 UNSUPPORTED_CONFIGURATION：不支持的配置。

这个错误代表配置的参数本身格式是对的，但ACP的硬件或者软件不支持这个配置。比如你要求48kHz的采样率，但耳机只支持44.1kHz，就会返回这个错误。这也是实际开发中最常遇到的错误之一，通常是编解码器参数不匹配导致的。

（4）流程状态错误类

0x31 BAD_STATE：状态机错误。

这个错误代表当前SEP的状态不允许执行这个命令。每个AVDTP命令都有对应的合法状态，比如Start命令只能在Open状态执行，Close命令只能在Open或者Streaming状态执行。如果状态不对还强行发命令，就会收到这个错误。

比如流还没配置就直接发Start，或者流已经关闭了还发Suspend，都会触发BAD_STATE错误。这个错误本质上是两边的状态机不同步导致的，常见于信令丢包之后的状态不一致。

3. 本地错误与空中错误的区别

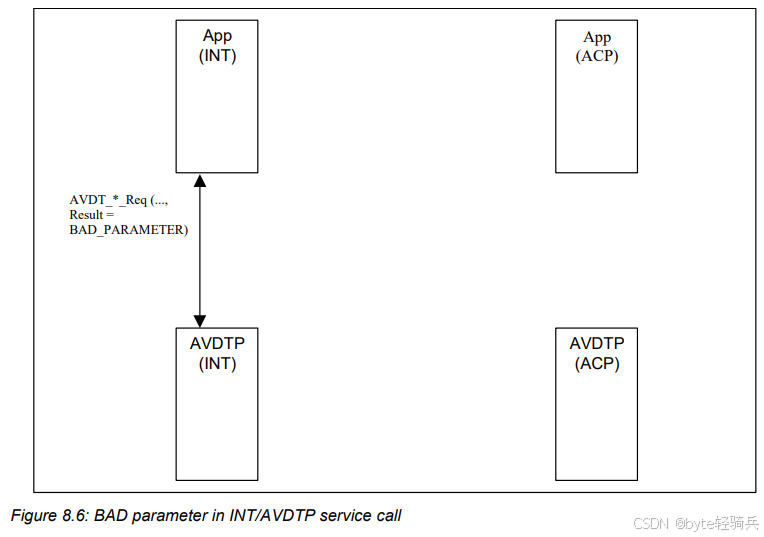

上面讲的所有错误码都是会在空中传输的，也就是ACP发给INT的错误。还有一类错误是本地错误，也就是INT的AVDTP层在发送命令之前就发现了问题，比如参数非法、句柄无效等，这时候AVDTP会直接返回错误给上层应用，不会把命令发出去。

最常见的本地错误是参数错误，比如传入了一个不存在的Stream Handle，或者空指针之类的，协议栈直接就返回失败，不会走空中流程。

排障的时候，首先要区分是本地错误还是空中返回的错误。如果是本地错误，就查自己的调用参数；如果是空中错误，再根据错误码查对端的原因。

二、流协商的核心：服务能力体系详解

如果说信息元素是信令的积木零件，那服务能力就是音视频流谈判的核心筹码。两个设备能不能建立连接、能支持什么样的音质、有没有纠错能力、能不能做音视频同步，全看服务能力的协商结果。

2.1 服务能力的整体结构

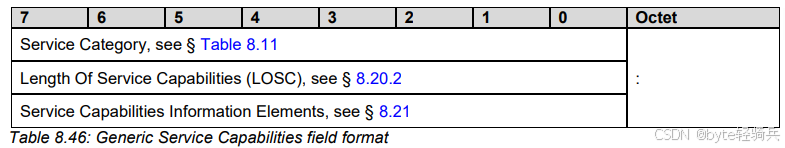

1. 通用格式：TLV结构

所有的服务能力条目都遵循统一的TLV三段式结构：

第一字节：Service Category（服务类别），也就是Type，标识这是哪一种服务能力；
第二字节：LOSC（长度），也就是Length，标识后面的Value部分有多少字节；
后续N字节：具体的能力参数，也就是Value，不同的服务类别有不同的参数格式。

这种结构的好处我们前面已经提过，就是扩展性和兼容性极强。新版本可以增加新的服务类别，老设备收到之后可以直接跳过，不影响其他能力的解析。

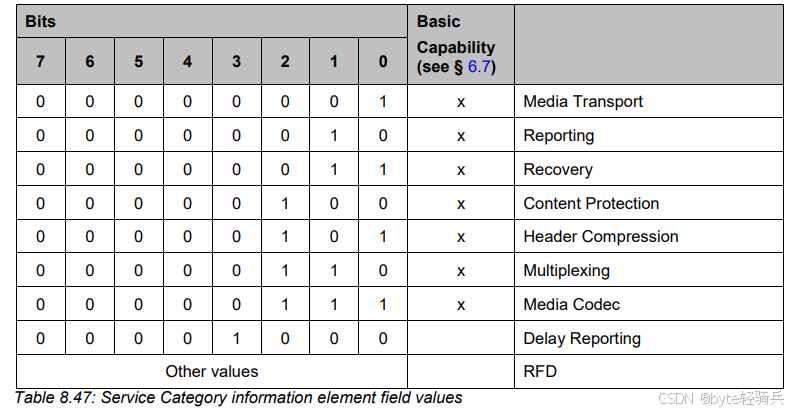

2. 服务类别总览

目前定义了8种标准的服务类别，编号从0x01到0x08，其余都是保留值。我们可以把这8类分成三层：

基础传输层：媒体传输（0x01），这是所有SEP必须支持的基础；

传输增强层：报告（0x02）、恢复（0x03）、头压缩（0x05）、多路复用（0x06），这些都是用来优化传输质量和效率的，可选支持；

应用与控制层：媒体编解码器（0x07）、内容保护（0x04）、延迟报告（0x08），这些和具体的应用场景相关，由上层Profile决定是否启用。

下面我们逐个拆解每个服务类别的具体格式和技术细节。

2.2 基础传输类服务能力

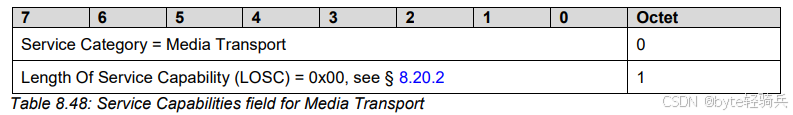

1. 媒体传输（Media Transport，0x01）

媒体传输是最基础的服务，也是每个SEP必须支持的。它的作用就是提供基础的RTP媒体流传输通道，没有它就谈不上音视频传输。

它的格式非常简单：服务类别0x01，LOSC=0x00，也就是没有任何额外参数。因为只要支持这个类别，就代表支持标准的RTP媒体包传输，不需要额外配置。

可以把它理解成快递的基础配送服务：只要你寄快递，就默认有这个服务，不需要额外加钱，也没有额外选项。

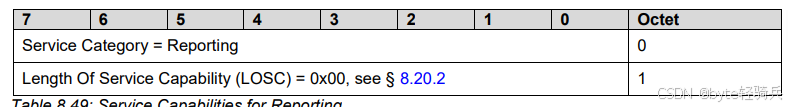

2. 报告服务（Reporting，0x02）

报告服务对应RTCP（RTP控制协议），也就是传输质量统计报告服务。如果配置了这个服务，就会额外建立一个传输会话，用来收发RTCP的发送端报告（SR）和接收端报告（RR）。

它的格式同样很简单：服务类别0x02，LOSC=0x00，没有额外参数。

RTCP报告里包含了很多传输质量指标，比如累计丢包数、丢包率、包抖动、累计收发字节数等。上层应用可以通过这些指标来判断当前链路的质量，从而做出调整，比如降低码率来适应差的信道，或者调整缓冲来应对抖动。

对于普通的音频场景，报告服务不是必须的，但对于视频或者高质量音频场景，报告服务是很有用的，可以用来监控链路状态。

2.3 传输增强类服务能力

1. 恢复服务（Recovery，0x03）

恢复服务也就是前向纠错（FEC）服务，是用来对抗无线链路丢包的重要手段。蓝牙是无线传输，容易受到干扰导致丢包，而实时音视频又不能像文件传输那样靠重传来恢复，因为重传会带来延迟，影响实时性。FEC就是解决这个问题的：发送端在发送媒体包的同时，额外发送一些校验包，接收端如果丢了少量媒体包，可以用校验包把丢失的包恢复出来，不需要重传。

AVDTP的恢复服务是基于RFC 2733标准实现的，这是一种通用的RTP载荷前向纠错方案。

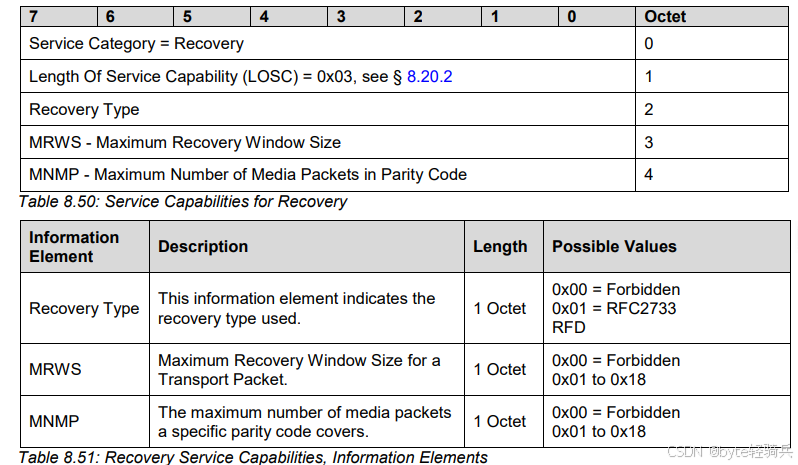

（1）能力参数格式

恢复服务的能力参数有3字节，也就是LOSC=0x03，包含三个字段：

恢复类型 ：标识使用的FEC方案。目前只定义了0x01代表RFC 2733，0x00是禁止值，其他都是保留值；
最大恢复窗口大小（MRWS）：接收端最大可以缓存多少个媒体包来做恢复，取值范围是1到24；
单校验块最大媒体包数（MNMP）：生成一个校验包最多可以用多少个媒体包来计算，取值范围也是1到24。

（2）参数的实际意义

这两个窗口参数直接决定了FEC的恢复能力和带来的延迟开销：

恢复窗口越大，能恢复的丢包数量就越多，但需要的缓存就越大，带来的延迟也越高。因为接收端必须等窗口内的所有包（包括媒体包和校验包）都到齐了，才能做恢复运算，然后再把数据送给解码器。窗口越大，等待的时间就越长，延迟也就越高；

而单个校验码覆盖的媒体包数量，决定了校验包的开销比例。比如每10个媒体包生成1个校验包，开销就是10%；每4个媒体包生成1个校验包，开销就是25%。覆盖的包越少，开销越大，但恢复能力越强，因为丢一个包的概率比丢多个包的概率高。

实际使用中，需要根据链路质量和延迟要求来权衡这两个参数。链路质量差的时候，就用小一点的覆盖数，提高恢复能力；链路质量好的时候，就用大一点的覆盖数，降低开销。

这里还要提一个非系统化编码的特殊用法：正常情况下，我们是既发媒体包也发校验包，叫做系统化编码。而非系统化编码是只发校验包，不发原始媒体包，接收端完全靠校验包来恢复出原始媒体包。这种模式的抗干扰能力极强，但开销也大，一般用在信道条件特别差的场景。使用这种模式的前提是，配置的时候只配置恢复服务，不配置媒体传输服务。

2. 健壮头压缩（Header Compression，0x05）

健壮头压缩简称ROHC，是一种用来压缩RTP数据包头部的技术，目的是节省传输带宽，提高有效载荷的占比。

我们知道，标准的RTP头部有12字节，对于音频来说，比如SBC编码，一个帧可能也就几十字节，12字节的头占比就很高，差不多20%以上。如果能把头压缩掉，就能节省出带宽用来传更多音频数据，或者降低整体的传输速率，节省功耗。

（1）能力参数格式

头压缩服务的能力参数只有1字节，LOSC=0x01，里面包含三个标志位，其余都是保留位：

复制代码

bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0
  保留    | 反馈通道 | 恢复包 | 媒体包

媒体包位（bit0）：表示是否支持对媒体包进行头压缩。1表示支持，0表示不支持；
恢复包位（bit1）：表示是否支持对恢复包进行头压缩。1表示支持，0表示不支持；
反馈通道位（bit2）：表示是否支持ROHC反馈通道。1表示支持，0表示不支持。

（2）各标志位的作用

媒体和恢复位很好理解，就是分别控制两种数据包要不要开压缩。一般来说，如果开了恢复服务，恢复包也会一起开压缩，因为恢复包也有RTP头。

反馈通道是ROHC的优化机制。头压缩的原理是发送端和接收端维护一个共同的上下文，发送端只发送和上下文不同的部分。但如果上下文不同步了，接收端就解不出来。有了反馈通道，接收端就可以给发送端发反馈，告诉发送端上下文同步状态，发送端就可以调整压缩策略，比如重新发完整的头来同步上下文。

没有反馈通道的话，发送端只能定期发完整的头来做同步，压缩效率会低一些，但实现更简单。所以反馈通道是可选的，用来提升压缩效率。

这里要注意，AVDTP里的ROHC只压缩RTP头，不压缩IP和UDP头，因为根本没有这两层。所以和标准的ROHC相比，AVDTP用的是简化版本，只处理RTP层的字段。

3. 多路复用服务（Multiplexing，0x06）

多路复用服务是AVDTP里一个非常重要的传输优化机制，它的核心作用是让多个传输会话（媒体、报告、恢复）共享同一个L2CAP通道，从而减少L2CAP通道的数量，提高带宽利用率。

（1）为什么需要多路复用

在基础模式下，每一个传输会话都要占用一个独立的L2CAP通道。比如一条流如果同时开了媒体、报告、恢复三个服务，那就需要建立三个L2CAP通道。如果有两条流，就需要六个通道。

而L2CAP通道是有资源开销的，每个通道都要维护自己的状态、缓冲区、流控等。通道太多的话，不仅浪费内存，还会增加调度开销，而且每个通道单独发包的话，小包太多，协议开销占比高，带宽利用率低。

多路复用就是为了解决这个问题：把多个小的会话打包到同一个L2CAP通道里传输，大通道的利用率更高，也减少了通道数量。

（2）核心概念：TSID 与 TCID

要理解多路复用，首先要搞清楚两个ID的区别：

TSID（Transport Session Identifier，传输会话ID）：用来标识一个逻辑传输会话，比如媒体会话、报告会话、恢复会话各是一个TSID。TSID是逻辑层面的，每个流的每个服务都对应一个唯一的TSID；

TCID（Transport Channel Identifier，传输通道ID）：用来标识一个物理的L2CAP通道。TCID是物理层面的，一个TCID对应一个真实的L2CAP连接。

多路复用的本质，就是建立TSID到TCID的映射关系，将多个TSID映射到同一个TCID上，也就是多个逻辑会话共享同一个物理通道。

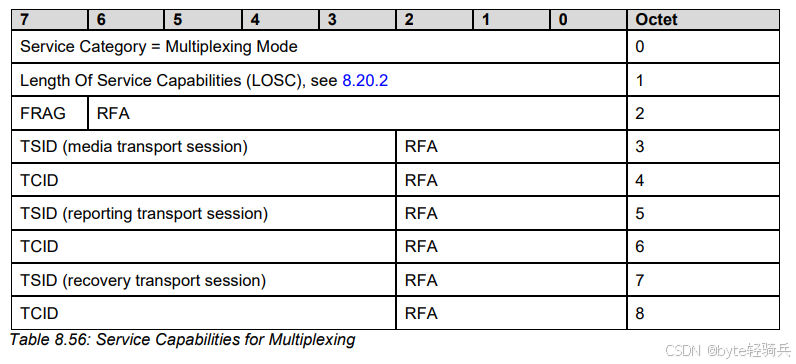

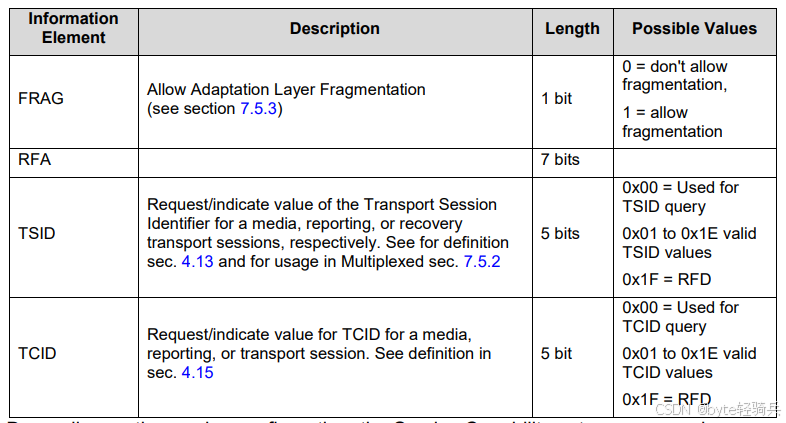

（3）能力参数格式

多路复用的能力参数长度不固定，取决于有多少个传输会话。参数的结构如下：

第一字节：FRAG标志位（最高位bit7） + 保留位（低7位）。FRAG位表示是否支持适配层分片，1表示支持，0表示不支持；

后续每两个字节对应一个传输会话的映射：

第一个字节：TSID（低5位） + 保留位（高3位）；

第二个字节：TCID（低5位） + 保留位（高3位）。

会话的顺序是固定的：第一个永远是媒体传输会话，第二个是报告会话（如果有的话），第三个是恢复会话（如果有的话）。顺序不能乱，必须按照这个来。

TSID和TCID的长度都是5位，所以取值范围都是0x00到0x1F。其中0x00是特殊值，用来查询对方的建议值，0x1F是保留值。所以可用的TSID和TCID都是30个，完全足够用。

（4）适配层包头与分片

当多个会话复用到同一个L2CAP通道之后，每个数据包前面都要加一个适配层（AL）的包头，接收端靠这个包头来区分这个包属于哪个TSID，也就是哪个会话。

适配层包头的结构包含四个部分：

TSID：5位，用来标识所属的传输会话；
F位：1位，分片标记。0表示这是一个完整的包，或者是一个分片包的第一个分段；1表示这是一个分片包的后续分段；
LCODE：2位，长度编码，用来标识后面长度字段的格式：
- 00：没有长度字段，这个包是整个L2CAP载荷里的最后一个包，长度可以由L2CAP的总长度算出来；
- 01：16位长度字段，后面跟2字节的长度；
- 10：9位长度字段，MSB为0，后面跟1字节的长度（低8位）；
- 11：9位长度字段，MSB为1，后面跟1字节的长度（低8位）。

用可变长度的编码是为了节省开销：短包用9位长度就够了，只需要1字节，比16位的省1字节；最后一个包可以不带长度，靠L2CAP总长度来算，最节省。

除了复用，适配层还支持分片功能。也就是如果一个传输层的包太大，超过了当前L2CAP载荷剩下的空间，就可以把它拆成两段，前一段放在当前的L2CAP包里，后一段放在下一个L2CAP包里。这样可以把每个L2CAP包都填得满满的，最大化带宽利用率。

分片就是靠F位来标识的，接收端收到F=0的分段，就知道这是开头，然后收下后续F=1的分段，直到拼成一个完整的包。

（5）多路复用的实际案例

我们可以用一个直观的例子来理解。假设有两条流：

流1：视频流，带报告和恢复服务，共3个会话（TSID1、TSID2、TSID3）；

流2：音频流，带报告服务，共2个会话（TSID4、TSID5）。

在基础模式下，需要5个独立的L2CAP通道（TCID1到TCID5），每个通道传一个会话的包，各自为战。

在多路复用模式下，我们可以把它们合并到2个L2CAP通道里：

通道A（TCID1）：传输流1的媒体和报告（TSID1、TSID2）；

通道B（TCID2）：传输流2的媒体和报告，加上流1的恢复（TSID3、TSID4、TSID5）。

这样一来，L2CAP通道的数量从5个减少到了2个，大大降低了资源开销。而且每个通道里可以把多个小包拼在一起发送，减少了协议开销的占比，提高了有效数据的传输效率。

2.4 应用与控制类服务能力

1. 媒体编解码器（Media Codec，0x07）

媒体编解码器能力是和应用层关系最紧密的，它定义了流使用的编码格式，以及编码的具体参数。我们常说的SBC、AAC、aptX这些，都是在这个服务类别里定义的。

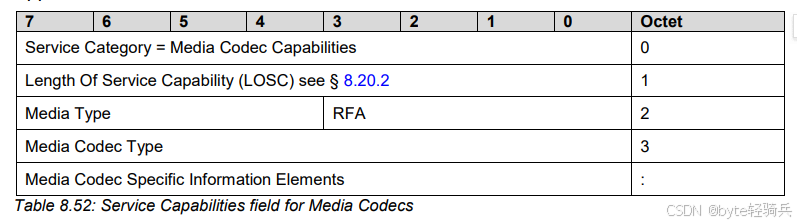

（1）能力参数格式

媒体编解码器的能力参数结构如下：

媒体类型 ：低6位，标识这是音频还是视频，或者其他类型。0x00代表音频，0x01代表视频，其余保留；
编解码器类型：1字节，标识具体的编码格式。具体的取值是在蓝牙分配号里定义的，比如SBC是0x00，MPEG1/2音频是0x01，MPEG4音频是0x02，AAC是0x04等；
编解码器特定参数：N字节，不同的编解码器有不同的参数格式，比如SBC的参数包括采样频率、声道模式、块长度、子带数量、分配方式、比特池范围等；AAC的参数包括采样率、声道数、码率类型等。

这部分的具体内容是由上层的Profile来定义的，比如A2DP（高级音频分发配置文件）就详细定义了音频编解码器的参数格式。AVDTP只负责承载这些参数，不解释具体含义，这样设计的好处是解耦：传输层和编码层分开，以后增加新的编解码器，只需要更新上层Profile，不需要改AVDTP本身。

（2）协商注意点

编解码器是流协商的核心，也是最容易出问题的地方。协商的时候，INT会从ACP返回的能力里，选择一个双方都支持的编码格式和参数组合，然后通过Set Configuration发给ACP确认。

这里要注意，Get Capabilities返回的是ACP支持的所有能力集合，是一个范围，比如支持44.1kHz和48kHz两种采样率。而Set Configuration里必须选一个确定的值，不能再是范围，因为配置必须是明确的。

如果INT选的参数不在ACP支持的范围内，ACP就会返回UNSUPPORTED_CONFIGURATION错误。

2. 内容保护（Content Protection，0x04）

内容保护服务也就是DRM（数字版权管理），用来保护受版权保护的音视频内容，防止被盗录。比如我们常见的SCMS-T（串行拷贝管理系统-传输）就是一种内容保护方案。

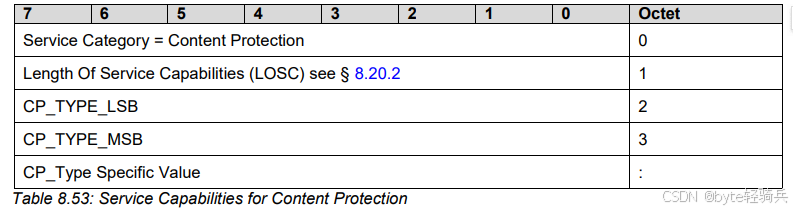

（1）能力参数格式

内容保护的能力参数结构如下：

CP类型：2字节，小端模式，也就是先传低字节（LSB），再传高字节（MSB）。这一点和其他字段不一样，要特别注意。CP类型的取值也是在蓝牙分配号里定义的，比如0x0001代表SCMS-T；
CP特定参数：N字节，不同的保护方案有不同的参数，没有统一格式。

（2）多条目支持

内容保护是所有服务类别里唯一一个可以出现多个条目的。也就是说，在Get Capabilities的响应里，可以有多个0x04类别的条目，每个条目对应一种支持的内容保护方案。

比如一个设备同时支持SCMS-T和另一种DRM方案，就会返回两个内容保护的能力条目。INT在配置的时候，选择其中一种即可，Set Configuration里只能有一个内容保护条目。

（3）内容保护的交互流程

内容保护的协商分为两步：

能力协商：在Set Configuration的时候选定CP类型和基础参数，这一步和其他服务一样；

控制交互：建立流之后，双方通过Security Control命令来交换具体的控制数据，比如密钥协商、认证信息等。这些数据是透传的，AVDTP不解析，直接交给上层的内容保护模块处理。

Security Control命令可以在流的任何状态下使用，只要SEP已经配置好了就行。

3. 延迟报告（Delay Reporting，0x08）

延迟报告服务是AVDTP 1.3版本新增的功能，主要用来解决音视频同步的问题。

（1）作用与原理

我们知道，音视频同步的关键是让音频和视频的播放时间对齐。但蓝牙音频传输的时候，接收端（比如蓝牙耳机）会有缓冲、解码、渲染的延迟，这个延迟每个设备都不一样，而且可能会动态变化。如果发送端不知道这个延迟是多少，就没办法准确对齐音视频。

延迟报告就是解决这个问题的：接收端（SNK）把自己这边的总延迟告诉发送端（SRC），发送端就可以根据这个延迟来调整视频的播放时间，或者调整音频的发送时间，让两者在播放端对齐。

比如手机播放视频，声音通过蓝牙音箱输出。音箱的缓冲+解码+播放延迟是200ms，音箱就把这个200ms告诉手机，手机就把视频画面延迟200ms再显示，这样用户看到的画面和听到的声音就是同步的。

（2）能力格式与使用规则

延迟报告的能力格式非常简单：服务类别0x08，LOSC=0x00，没有额外参数。只要支持这个功能，就会带上这个类别。

使用规则上有一个强制要求：如果SRC端支持延迟报告能力，并且SNK端也支持，那么SNK端必须启用这个功能。也就是说，只要源端开了，宿端就必须用，不能拒绝。这样设计是为了保证SRC端总能拿到延迟信息，方便做同步。

（3）延迟报告的交互时机

第一次报告是在Set Configuration完成之后，Open命令之前，SNK主动给SRC发一个Delay Report命令，带上初始延迟值；
后续如果延迟发生了变化，比如缓冲调整了，SNK会随时发送新的延迟报告，更新延迟值；
延迟值的单位是0.1毫秒，用两个字节表示，所以最大可以表示6553.5毫秒，足够覆盖所有场景。

2.5 服务能力的协商流程

讲完了所有的服务类别，我们来梳理一下完整的服务能力协商流程，也就是从发现到配置的整个步骤。

整个协商过程分为四步：发现、查询能力、选择配置、确认配置。

(1)第一步：发现SEP（Discovery）

INT向ACP发送Discovery命令，ACP返回自己所有的SEP列表，每个SEP包含SEID、端点类型（SRC/SNK）、占用状态。

INT从列表里选出一个符合自己需求的、空闲的SEP，记录下它的SEID。

(2)第二步：查询能力（Get All Capabilities / Get Capabilities）

INT用第一步拿到的SEID，向ACP发送Get All Capabilities命令，查询这个SEP的全部能力。

ACP收到命令之后，把这个SEP支持的所有服务能力都返回给INT，包括媒体传输、编解码器、各种可选服务等。

如果是老设备不支持Get All Capabilities，就退而求其次用Get Capabilities，只能拿到基础的能力。

(3)第三步：选择配置

INT拿到ACP的能力列表之后，和自己的能力做匹配，选出一个双方都支持的最优配置组合。

比如选一个最高音质的编解码器，开上报告服务，根据链路质量决定开不开FEC等。

这个选择的过程是INT单方面决定的，ACP只需要确认自己支不支持。

(4)第四步：确认配置（Set Configuration）

INT把选好的配置组合封装成Set Configuration命令，发给ACP，同时带上自己的INT SEID。

ACP收到之后，逐项检查每个服务类别和参数，如果都支持，就返回成功响应，两边的SEP都进入Configured状态，协商完成。

如果有不支持的，就返回拒绝响应，带上错误码和第一个失败的服务类别，INT收到之后可以调整配置再试。

整个协商过程是单向决策的，INT主导，ACP只做同意或拒绝的判断。这样设计的好处是流程简单，交互次数少，效率高。

2.6 常见的协商失败原因与排障

实际开发中，服务能力协商失败是很常见的问题，这里总结几个最常见的原因和排查方法。

①SEID错误：最基础也最容易犯的错误，SEID写错了，直接返回BAD_ACP_SEID。排查方法就是抓包看Discovery的响应，确认正确的SEID。

②编解码器参数不匹配：最常见的失败原因，返回UNSUPPORTED_CONFIGURATION。比如手机要求48kHz采样率，但耳机只支持44.1kHz。排查方法就是对比两边支持的参数范围，找到交集。

③服务类别不支持：比如INT要求开恢复服务，但ACP根本不支持，就会返回BAD_SERV_CATEGORY或者UNSUPPORTED_CONFIGURATION。

④重配置修改了传输层能力：Reconfigure的时候改了不允许改的参数，返回INVALID_CAPABILITIES。

⑤状态错误：在错误的状态下发了配置命令，比如流已经开了还发Set Configuration，返回BAD_STATE。

排障的核心手段就是抓包，看空中交互的信令内容，根据错误码定位具体的失败点。只要对服务能力的格式足够熟悉，抓包之后逐字节解析，很快就能找到问题所在。

三、实战：抓包信令逐字节深度解析

在蓝牙音频开发与联调过程中，snoop是定位协商故障、兼容性问题的核心手段。基于真实的A2DP连接场景中的AVDTP Set Configuration交互抓包，从最底层的HCI数据包开始逐层剥离协议封装，逐字节拆解每一位的语义，建立从原始二进制数据到协议业务逻辑的完整映射能力。

本次抓包的场景为：手机作为源端（INT）向蓝牙耳机（ACP）发送流配置命令，协商SBC编码的音频传输参数，耳机校验通过后返回接受响应。

3.1 协议栈层次总览：从HCI到AVDTP

蓝牙音视频信令遵循严格的分层封装规则，一个空中的ACL数据包经过主机控制器上传后，会依次经过L2CAP层、AVDTP层，最终交付给上层的A2DP Profile处理。整个数据包的分层结构与对应长度如下表：

|--------------|----------|----------|---------|
| 协议层级 | 头部长度 | 载荷长度 | 总长度 |
| HCI ACL Data | 4字节 | 20字节 | 24字节 |
| L2CAP PDU | 4字节 | 16字节 | 20字节 |
| AVDTP信令 | 2字节 | 14字节 | 16字节 |

3.1.1 第一层：HCI ACL 数据包头

HCI是主机与蓝牙基带芯片之间的标准接口，所有空中数据包都会封装为HCI格式上传。HCI ACL数据包的头部固定为4字节，格式定义为小端序存储：

第0-1字节：连接句柄（12位） + 分包边界标志（2位） + 广播标志（2位）

第2-3字节：数据总长度（16位），标识HCI头部之后的载荷字节数

逐字节解析：

1.第0字节0x32 + 第1字节0x20：小端序组合为0x2032

低12位：0x032，对应连接句柄（Connection Handle）0x0032，是本次蓝牙链路的唯一标识

第12-13位：0b10，对应First automatically-flushable packet，标识这是一个可自动刷新数据包的起始分片

第14-15位：0b00，对应Point-to-point，为点对点单播数据包，非广播

2.第2字节0x14 + 第3字节0x00：小端序组合为0x0014 = 十进制20，对应数据总长度20字节，即后续L2CAP PDU的总长度。

HCI头部解析完成，后续的20字节为L2CAP协议数据单元。

3.1.2 第二层：L2CAP PDU 封装

L2CAP是蓝牙的核心适配层，负责为上层协议提供面向连接的逻辑信道，通过PSM（协议/服务复用器）值区分不同的上层协议，AVDTP对应的PSM值为0x0019。

L2CAP PDU的头部固定为4字节，同样采用小端序：

第0-1字节：载荷长度（16位），标识L2CAP头部之后的载荷字节数

第2-3字节：信道ID（16位），标识对应的逻辑信道

逐字节解析：

第0字节0x10 + 第1字节0x00：小端序组合为0x0010 = 十进制16，对应载荷长度16字节，即后续AVDTP消息的总长度。

第2字节0x44 + 第3字节0x00：小端序组合为0x0044，对应目标信道ID 0x0044，这是AVDTP信令的固定信道，标识该L2CAP载荷属于AVDTP协议。

L2CAP头部解析完成，后续的16字节为AVDTP信令消息，也是本次解析的核心。

3.2 AVDTP Set Configuration 命令逐字节解析

AVDTP所有信令消息采用统一的头部格式，Set Configuration命令的整体结构为：2字节信令头 + 2字节端点标识 + 服务能力列表。

3.2.1 第一部分：AVDTP 信令头（2字节）

信令头共2字节，包含事务标签、包类型、消息类型、信号标识符四个核心字段。

（1）第0字节： 0x60 → 二进制 0110 00 00

①高4位 0110 **= 十进制6：**事务标签。这是发起方为每个命令分配的唯一标识，用于匹配命令与对应的响应，接收方在响应中必须原样返回该标签。本次交互的事务标签为6，与抓包解析结果完全一致。

②中间2位 00 ：包类型。 00代表Single Packet（单包），表示该信令消息没有分片，完整包含在一个L2CAP包中。本次配置参数较短，无需分片，因此使用单包格式。

③低2位 00 ：消息类型。00代表Command（命令），标识这是一条发起方发送的请求命令。

（2）第1字节： 0x03 → 二进制 00 000011

①高2位 00：保留位，规范要求必须置0，接收方忽略该字段。

②低6位 000011 = 十进制3： 信号标识符，对应AVDTP_SET_CONFIGURATION命令，标识这是一条流配置请求。

信令头解析完成，接下来解析命令载荷部分。

3.2.2 第二部分：端点标识字段（2字节）

Set Configuration命令需要同时指定接收方的流端点（ACP SEID）和发起方的流端点（INT SEID），两个字段各占1字节，格式统一：高2位为保留位（置0），低6位为SEID值。

第2字节： 0x03 → 二进制 00 000011

高2位00：保留位

低6位000011 = 十进制3：ACP SEID，即接收方的流端点编号为3。发起方通过之前的流发现流程获取到该SEID，本次配置针对该音频接收端点。

第3字节： 0x02 → 二进制 00 000010

高2位00：保留位

低6位000010 = 十进制2：INT SEID，即发起方本地分配的流端点编号为2。该编号由发起方上层应用分配，告知接收方后续交互中可以用该SEID指代本条流。

端点标识解析完成，接下来是本次命令的核心：服务能力列表。

3.2.3 第三部分：服务能力列表解析

服务能力列表采用TLV（类型-长度-值）结构，每个能力条目由1字节服务类别（Service Category）、1字节长度（Length of Service Capability）和N字节参数组成。本次配置共包含三个能力条目：媒体传输、媒体编解码器、延迟报告。

（1）条目1：媒体传输（Media Transport）

第4字节： 0x01

服务类别值为0x01，对应Media Transport（媒体传输）。这是所有音视频流必须支持的基础服务，标识该流承载RTP格式的媒体数据，是流传输的核心载体。

第5字节： 0x00

能力长度为0字节，即该服务没有额外参数，只要声明支持即生效。这是所有基础服务的共性，无需额外配置项。

（2）条目2：媒体编解码器（Media Codec）

这是整个配置的核心，决定了音频的编码格式、采样率、码率等关键参数，也是最容易出现协商失败的部分。

第6字节： 0x07

服务类别值为0x07，对应Media Codec（媒体编解码器）。

第7字节： 0x06

能力长度为6字节，即后续6字节为编解码器的具体参数。

媒体编解码器的参数结构遵循A2DP规范定义，分为三部分：

第1字节：保留位（2位） + 媒体类型（6位）
第2字节：编解码器类型
第3-6字节：编解码器特定参数

我们逐字节解析：

第8字节： 0x00 → 二进制 00 000000

高2位00：保留位
低6位000000 = 0x00：媒体类型为Audio（音频）。

第9字节： 0x00

编解码器类型为0x00，对应SBC（低复杂度子带编码）。SBC是蓝牙音频的强制编码，所有A2DP设备都必须支持，保证了基础兼容性。

接下来的4字节为SBC编码的特定参数，是SBC协商的核心：

第10字节： 0x28 → 二进制 0010 1000

高4位0010 = 0x02：采样频率为44.1kHz。这是最常用的音频采样率，对应CD级音质，也是绝大多数音频内容的原生采样率。
低4位1000 = 0x08：声道模式为Joint Stereo（联合立体声）。联合立体声是SBC的高效立体声编码模式，通过利用左右声道的相关性压缩码率，相同码率下主观听感优于双声道独立编码。

第11字节： 0x84 → 二进制 1000 01 00

高4位1000 = 0x08：块长度（Block Length）为16。SBC编码以子带块为单位处理，16块是标准配置，平衡编码效率与算法延迟。
中间2位01 = 0x01：子带数量（Subbands）为8。8子带是SBC的标准配置，兼顾音质与计算复杂度，绝大多数蓝牙耳机都采用该配置。
低2位00 = 0x00：分配方式（Allocation Method）为Loudness（响度分配）。响度分配基于人耳的听觉掩蔽特性分配比特，在相同码率下主观听感优于SNR分配，是消费级音频的主流选择。

第12字节： 0x02

最小比特池值（Min Bitpool Value）为2。比特池是SBC控制码率的核心参数，值越大码率越高、音质越好。最小值2代表该配置支持的最低码率，对应极低码率的基础通话级音质。

第13字节： 0x35 = 十进制53

最大比特池值（Max Bitpool Value）为53。这是SBC 44.1kHz联合立体声的标准高质量配置，对应码率约328kbps，达到近CD级听感，也是绝大多数蓝牙耳机的默认工作配置。

（3）条目3：延迟报告（Delay Reporting）

第14字节： 0x08

服务类别值为0x08，对应Delay Reporting（延迟报告）。这是AVDTP 1.3版本新增的服务，主要用于音视频同步场景。

第15字节： 0x00

能力长度为0字节，该服务无额外参数，只要声明即表示启用。启用后，音频宿端会定期向源端报告自身的缓冲、解码、渲染总延迟，源端可以根据该延迟调整视频播放进度，实现音画同步，避免出现"声画不同步"的问题。

至此，整条Set Configuration命令的16字节全部解析完成。我们可以完整还原出发起方的配置意图：建立一条SBC编码、44.1kHz采样、联合立体声、最大53比特池的高质量音频流，同时启用延迟报告功能支持音画同步。

3.3 AVDTP Set Configuration 响应逐字节解析

接收方收到配置命令并逐项校验通过后，会返回Response Accept响应。

响应的信令头格式与命令完全一致，我们快速解析：

第0字节： 0x62 → 二进制 0110 00 10

高4位0110 = 6：事务标签，与命令的标签完全一致，用于匹配对应的请求，上层可以通过该标签关联请求与结果。

中间2位00：包类型为单包，接受响应无额外载荷，无需分片。

低2位10：消息类型为Response Accept（接受响应），标识接收方同意本次配置，流状态从空闲切换为已配置。

第1字节： 0x03 → 二进制 00 000011

高2位保留，低6位为信号标识符0x03，与命令的信号ID一致，标识这是Set Configuration命令的响应。

Set Configuration的接受响应没有额外载荷，仅通过2字节的头部即可完成确认。如果配置失败，接收方会返回Response Reject（消息类型11），并在载荷中携带第一个失败的服务类别和对应的错误码，方便发起方定位问题并调整参数重试。

3.4 抓包解析常见错误与排障要点

在实际调试中，很多协议解析错误都源于对字段位宽、字节序的理解偏差，这里总结三个最常见的易错点：

SEID的位宽错误：很多初学者会把整个字节当作SEID值，忽略高2位的保留位。虽然SEID值较小时结果巧合正确，但遇到SEID大于63的情况就会出现解析错误，且不符合规范定义。排障时需要注意仅取低6位作为SEID值。
字节序混淆：HCI和L2CAP的多字节字段均为小端序（低字节在前，高字节在后），而AVDTP的字段多为大端序（按字节从左到右传输）。如果混淆字节序，会出现连接句柄、长度字段完全错误的情况，是新手最常踩的坑。
服务能力长度错位：解析服务能力列表时，如果错误计算某个条目的长度，会导致后续所有条目全部错位，出现"服务类别全是乱码"的情况。排障时可以先数清楚已知条目的长度，逐步对齐校验，优先定位第一个解析异常的条目。

掌握了逐字节解析的方法，就能独立定位绝大多数AVDTP协商失败的问题，无论是参数不匹配、服务不支持还是状态机错误，都能通过原始数据包快速定位根因。

四、测验

题目：请简述AVDTP中SEID和Stream Handle的区别，以及它们之间的映射关系。

参考答案：

（1）定义与作用不同：

SEID（流端点标识符）是空中传输的标识，用于两个设备在信令交互中指代某个流端点，是跨设备的标识；
Stream Handle（流句柄）是设备本地的标识，用于上层应用和协议栈之间交互时指代一条流，不会在空中传输。

（2）作用域与分配不同：

SEID的作用域是单条蓝牙连接，在同一条连接上的每个SEP有唯一的SEID，不同连接之间可以复用；SEID由各自设备的应用层分配，双方在Set Configuration时交换彼此的SEID；
Stream Handle的作用域是本地设备全局唯一，由本地AVDTP协议栈在流配置成功时分配并返回给上层应用。

（3）映射关系：

每个设备内部都会维护一张映射表，将对端的SEID、本地SEID和本地Stream Handle关联起来。上层应用调用接口时使用Stream Handle，协议栈发送信令时转换为对应的对端SEID；收到对端信令时，根据对端SEID找到对应的本地Stream Handle，再上报事件给应用层。

题目：AVDTP的服务能力协商分为哪几个步骤？常见的协商失败错误码有哪些，分别代表什么含义？

参考答案：

（1）协商步骤：

①发现阶段：INT发送Discovery命令，ACP返回自身所有SEP的列表，包含SEID、端点类型（SRC/SNK）、占用状态。INT从中选择一个目标SEP。

②能力查询阶段：INT发送Get All Capabilities（或兼容老设备的Get Capabilities）命令，查询目标SEP的全部服务能力，ACP返回完整的能力列表。

③配置选择阶段：INT根据自身能力和对端能力，选择一个双方都支持的最优配置组合。

④配置确认阶段：INT发送Set Configuration命令，将选定的配置发给ACP；ACP校验所有配置参数，全部支持则返回成功响应，双方进入Configured状态；不支持则返回拒绝响应，携带错误码。

（2）常见错误码及含义：

0x12 BAD_ACP_SEID：请求的SEID在对端不存在，通常是SEID传错或未做发现流程直接配置。
0x13 SEP_IN_USE：目标SEP已经被其他流占用，无法配置新的流。
0x17 BAD_SERV_CATEGORY：包含未定义的服务类别，对端无法识别该服务。
0x1A INVALID_CAPABILITIES：无效的能力配置，常见于Reconfigure时修改了不允许修改的传输层能力。
0x29 UNSUPPORTED_CONFIGURATION：配置参数格式正确，但对端不支持该配置，通常是编解码器参数不匹配导致。
0x31 BAD_STATE：当前状态不允许执行该命令，状态机不匹配，比如未配置就直接启动流。

题目：AVDTP的多路复用服务的作用是什么？它是如何实现多个会话共享同一个L2CAP通道的？

参考答案：

作用：

①减少L2CAP通道的数量，降低系统内存、调度等资源开销；

②将多个小包合并成一个L2CAP大包发送，降低协议头开销占比，提高带宽利用率；

③支持适配层分片，可以灵活拆分大数据包填充L2CAP载荷，进一步提升带宽使用效率。

实现原理：

①标识映射机制：引入TSID（传输会话ID，标识逻辑会话）和TCID（传输通道ID，标识物理L2CAP通道），通过建立TSID到TCID的映射，将多个逻辑会话映射到同一个物理通道。映射关系在流配置阶段通过Set Configuration命令协商确定。

②适配层包头：每个被复用的数据包前增加一个适配层包头，包含TSID、分片标记F、长度编码LCODE和长度字段。接收端根据包头中的TSID将数据包分发到对应的逻辑会话处理。

③分片机制：通过F位标记数据包的分段，允许将一个大的传输包拆分成多个分段，分别放在不同的L2CAP包中传输，充分利用L2CAP的载荷空间。接收端根据F位和长度信息将分段拼接成完整的数据包。
