Linux 存储多路径访问手册｜multipath.conf 各配置段详解

笑一下蒜了.2026-08-08 9:40

文章目录

多路径访问

服务端准备

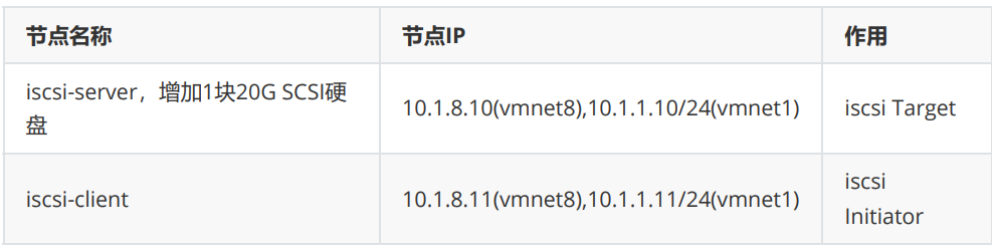

节点规划

使用centos7模板 克隆2台，iscsi-server,iscsi-client按规划修改主机名 IP

iscsi-server增加硬盘

开机后，给iscsi-server,iscsi-client各自添加一块网卡

bash 复制代码
#iscsi-server:
[root@localhost ~]# hostnamectl set-hostname iscsi-server
[root@localhost ~]# nmcli connection modify ens33 ipv4.method manual
ipv4.addresses 10.1.8.10/24 ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect
yes
[root@localhost ~]# nmcli connection up ens33
[root@localhost ~]# nmcli connection add type ethernet con-name ens36 ifname
ens36 ipv4.method manual ipv4.addresses 10.1.1.10/24 autoconnect yes
[root@localhost ~]# nmcli connection up ens36

#iscsi-client:
[root@localhost ~]# hostnamectl set-hostname iscsi-client
[root@localhost ~]# nmcli connection modify ens33 ipv4.method manual
ipv4.addresses 10.1.8.11/24 ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect
yes
[root@localhost ~]# nmcli connection up ens33
[root@localhost ~]# nmcli connection add type ethernet con-name ens36 ifname
ens36 ipv4.method manual ipv4.addresses 10.1.1.11/24 autoconnect yes
[root@localhost ~]# nmcli connection up ens36

# 验证连通性
[root@iscsi-client ~]# ping -c2 10.1.1.10
PING 10.1.1.10 (10.1.1.10) 56(84) bytes of data.
64 bytes from 10.1.1.10: icmp_seq=1 ttl=64 time=0.435 ms
64 bytes from 10.1.1.10: icmp_seq=2 ttl=64 time=0.319 ms
--- 10.1.1.10 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1000ms
rtt min/avg/max/mdev = 0.319/0.377/0.435/0.058 ms
[root@iscsi-client ~]# ping -c2 10.1.8.10
PING 10.1.8.10 (10.1.8.10) 56(84) bytes of data.
64 bytes from 10.1.8.10: icmp_seq=1 ttl=64 time=0.502 ms
64 bytes from 10.1.8.10: icmp_seq=2 ttl=64 time=0.258 ms
--- 10.1.8.10 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1000ms
rtt min/avg/max/mdev = 0.258/0.380/0.502/0.122 ms

iscsi环境准备：

bash 复制代码
#iscsi-server:
[root@iscsi-server ~]# yum install -y targetd targetcli
[root@iscsi-server ~]# systemctl enable target --now
[root@iscsi-server ~]# firewall-cmd --add-service=iscsi-target
[root@iscsi-server ~]# firewall-cmd --add-service=iscsi-target --permanent
[root@iscsi-server ~]# setenforce 0
[root@iscsi-server ~]# targetcli /backstores/block create myblock1 /dev/sdb
[root@iscsi-server ~]# targetcli /iscsi create iqn.2026-04.cloud.laogao.iscsiserver:disk1
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.laogao.iscsiserver:disk1/tpg1/luns create /backstores/block/myblock1
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.laogao.iscsiserver:disk1/tpg1/acls create iqn.2026-04.cloud.laogao.iscsi-client
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.laogao.iscsiserver:disk1/tpg1/portals delete 0.0.0.0 3260
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.laogao.iscsiserver:disk1/tpg1/portals create 10.1.8.10 3260
[root@iscsi-server ~]# targetcli /iscsi/iqn.2026-04.cloud.laogao.iscsiserver:disk1/tpg1/portals create 10.1.1.10 3260
[root@iscsi-server ~]# targetcli saveconfig

# 验证
[root@iscsi-server ~]# targetcli
targetcli shell version 2.1.53
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'.

/> ls
o- / ........................................................... [...]
o- backstores ................................................ [...]
| o- block .................................... [Storage Objects: 1]
| | o- myblock1 .......... [/dev/sdb (20.0GiB) write-thru activated]
| | o- alua ..................................... [ALUA Groups: 1]
| | o- default_tg_pt_gp ......... [ALUA state: Active/optimized]
| o- fileio ................................... [Storage Objects: 0]
| o- pscsi .................................... [Storage Objects: 0]
| o- ramdisk .................................. [Storage Objects: 0]
o- iscsi .............................................. [Targets: 1]
| o- iqn.2026-04.cloud.laogao.iscsi-server:disk1 ......... [TPGs: 1]
| o- tpg1 ................................. [no-gen-acls, no-auth]
| o- acls ............................................ [ACLs: 1]
| | o- iqn.2026-04.cloud.laogao.iscsi-client .. [Mapped LUNs: 1]
| | o- mapped_lun0 ................ [lun0 block/myblock1 (rw)]
| o- luns ............................................ [LUNs: 1]
| | o- lun0 ..... [block/myblock1 (/dev/sdb) (default_tg_pt_gp)]
| o- portals ...................................... [Portals: 2]
| o- 10.1.1.10:3260 ..................................... [OK]
| o- 10.1.8.10:3260 ..................................... [OK]
o- loopback ........................................... [Targets: 0]
/>

什么是多路径

多路径是指服务器和存储阵列存在多个物理连接方式使用虚拟设备，这种方式可以提供更加弹性的存储 连接（一个路径down掉不会影响连接性），也可以聚合存储带宽提供性能。

多路径由dm-multipath子系统提供，使用内核device mapper系统获得虚拟设备，有multipathd进程和 multipath命令行工具管理。

重要：多路径提供存储访问路径down情况的保护。如果存储本身不可用，访问访问存储也会不可用。

配置多路径

安装软件包

bash 复制代码
[root@iscsi-client ~]# yum install -y device-mapper-multipath

启用多路径

创建配置文件 /etc/multipath.conf 最简单的方法是使用mpathconf工具：

bash 复制代码
[root@iscsi-client ~]# mpathconf --enable
#启动
[root@iscsi-client ~]# systemctl enable multipathd --now

发现设备

bash 复制代码
[root@iscsi-client ~]# vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2026-08.cloud.myz.iscsi-client

[root@iscsi-client ~]# iscsiadm -m discovery -t st -p 10.1.8.10
10.1.8.10:3260,1 iqn.2026-08.cloud.myz.iscsi-server:disk1
10.1.1.10:3260,1 iqn.2026-08.cloud.myz.iscsi-server:disk1

[root@iscsi-client ~]# iscsiadm -m node -L all
Logging in to [iface: default, target: iqn.2026-08.cloud.myz.iscsiserver:disk1, portal: 10.1.8.10,3260] (multiple)
Logging in to [iface: default, target: iqn.2026-08.cloud.myz.iscsiserver:disk1, portal: 10.1.1.10,3260] (multiple)
Login to [iface: default, target: iqn.2026-08.cloud.myz.iscsi-server:disk1,
portal: 10.1.8.10,3260] successful.
Login to [iface: default, target: iqn.2026-08.cloud.myz.iscsi-server:disk1,
portal: 10.1.1.10,3260] successful.

[root@iscsi-client ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 200G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 199G 0 part
├─centos-root 253:0 0 50G 0 lvm /
├─centos-swap 253:1 0 7.9G 0 lvm [SWAP]
└─centos-home 253:2 0 141.1G 0 lvm /home
sdb 8:16 0 20G 0 disk
└─mpatha 253:3 0 20G 0 mpath
sdc 8:32 0 20G 0 disk
└─mpatha 253:3 0 20G 0 mpath

确定设备是同一设备

WWN（World Wide Name），全球唯一名称，是由 IEEE 标准化的全球唯一标识符，用于标识存储设 备（如硬盘、RAID 阵列、光纤交换机等），每个设备具有全球唯一名称。

WWN 是判断多路径设备是否指向同一存储设备的 核心依据：所有属于同一多路径设备的物理路径（如 sdb 、 sdc ），其对应的存储设备 WWN 必然相同。

scsi_id 命令

bash 复制代码
[root@iscsi-client ~]# /usr/lib/udev/scsi_id -g -u /dev/sdb
360014052fc732600aa0433fae1758a1a
[root@iscsi-client ~]# /usr/lib/udev/scsi_id -g -u /dev/sdc
360014052fc732600aa0433fae1758a1a

udevadm 命令

bash 复制代码
[root@iscsi-client ~]# udevadm info --query=property --name=/dev/sdb | grep
ID_WWN_W
ID_WWN_WITH_EXTENSION=0x60014052fc732600aa0433fae1758a1a
[root@iscsi-client ~]# udevadm info --query=property --name=/dev/sdc | grep
ID_WWN_W
ID_WWN_WITH_EXTENSION=0x60014052fc732600aa0433fae1758a1a

通过 UUID 或其他标识符辅助判断

bash 复制代码
[root@iscsi-client ~]# blkid /dev/sdb
[root@iscsi-client ~]# blkid /dev/sdc

监控多路径

multipath命令也可用于多路径状态监控。

  • -l 选项，磁盘缓存文件（bindings），不扫描硬件，执行速度快；信息可能滞后、过时。
  • -ll 选项，实时扫描所有 scsi 设备、重新计算路径优先级，排错、日常检查链路推荐使用！
bash 复制代码
[root@iscsi-client ~]# multipath -ll
mpatha (360014052fc732600aa0433fae1758a1a) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active #status=active->当前活动路径，主路径
| `- 3:0:0:0 sdb 8:16 active ready running` #sdb是主路径(当前I/O走这条)
`-+- policy='service-time 0' prio=1 status=enabled` #status=enabled->备用可用路径，从路径
`- 4:0:0:0 sdc 8:32 active ready running` #sdc是备路径(冗余备用)

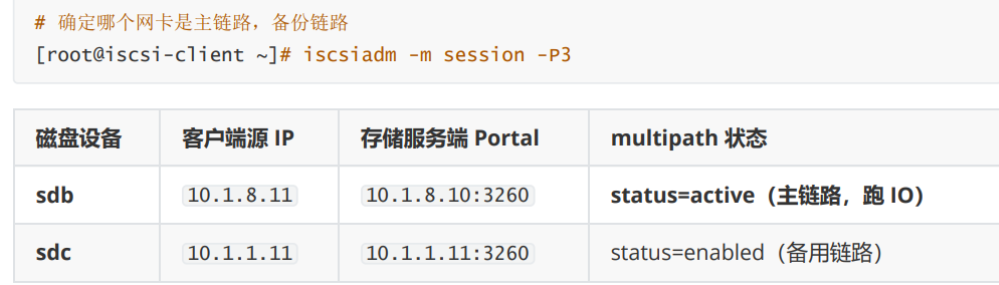

默认策略 service-time 0 ，属于：主备模式(Active-Passive）

  • 同一时间只走一条主路径
  • 主路径断了，自动切到sdc
  • 平时sdc闲着，不跑流量

使用设备

多路径设备名称为 /dev/mapper/mpatha，识别到设备后就可以正常使用。

示例：划分分区，格式化，挂载。

bash 复制代码
[root@iscsi-client ~]# parted /dev/mapper/mpatha mklabel gpt
[root@iscsi-client ~]# parted /dev/mapper/mpatha unit MiB mkpart webapp 1 10241
Warning: The resulting partition is not properly aligned for best performance.
Ignore/Cancel? Ignore
[root@iscsi-client ~]# mkdir /mpatha1
[root@iscsi-client ~]# mkfs.xfs /dev/mapper/mpatha1
[root@iscsi-client ~]# mount /dev/mapper/mpatha1 /mpatha1
[root@iscsi-client ~]# df -h /mpatha1/
Filesystem Size Used Avail Use% Mounted on
/dev/mapper/mpatha1 10G 33M 10G 1% /mpatha1

#持久化挂载
[root@iscsi-client ~]# vim /etc/fstab
# 最后增加一条
/dev/mapper/mpatha1 /mpatha1 xfs _netdev 0 0
[root@iscsi-client ~]# umount /mpatha1
[root@iscsi-client ~]# mount -a
[root@iscsi-client ~]# df -h /mpatha1/
Filesystem Size Used Avail Use% Mounted on
/dev/mapper/mpatha1 10G 33M 10G 1% /mpatha1

高可用性测试

测试1：断开iscsi-server端第二块网卡(备份路径)

bash 复制代码
[root@iscsi-server ~]# nmcli device disconnect ens35

[root@iscsi-client ~]# multipath -ll
mpatha (360014052fc732600aa0433fae1758a1a) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 3:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=0 status=enabled
`- 4:0:0:0 sdc 8:32 failed faulty running` #failed faulty = 多路径检测发现这条链路异常，已经标记为故障路径，不再下发 IO现在业务只跑 sdb 这条链路，冗余丢失！

测试2：恢复iscsi-server端第二块网卡，sdc再次成为备份路径

bash 复制代码
# 检测故障原因
[root@iscsi-client ~]# nc -zv 10.1.8.10 3260
Ncat: Version 7.50 ( https://nmap.org/ncat )
Ncat: Connected to 10.1.8.10:3260.
Ncat: 0 bytes sent, 0 bytes received in 0.01 seconds.
[root@iscsi-client ~]# nc -zv 10.1.1.10 3260 #发现备用路径网络不通
Ncat: Version 7.50 ( https://nmap.org/ncat )
Ncat: No route to host

# 恢复路径
[root@iscsi-server ~]# nmcli device connect ens36

# 再次查看
[root@iscsi-client ~]# multipath -ll
mpatha (360014052fc732600aa0433fae1758a1a) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 3:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=1 status=enabled
`- 4:0:0:0 sdc 8:32 active ready running

测试3：断开iscsi-server端第一块网卡(主路径)

bash 复制代码
[root@iscsi-server ~]# nmcli device disconnect ens33
#以下显示了active状态的path group发生了故障。active状态的path group变更为failed faultyrunning，同时状态由active变更为enabled。passive状态的path group变更为active ready running，同时状态由enabled变更为active。

[root@iscsi-client ~]# multipath -ll
mpatha (360014052fc732600aa0433fae1758a1a) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=0 status=enabled
| `- 3:0:0:0 sdb 8:16 failed faulty running
`-+- policy='service-time 0' prio=1 status=active` #主链路故障，备链路切换为主链路
`- 4:0:0:0 sdc 8:32 active ready running

测试4：恢复iscsi-server端第一块网卡

bash 复制代码
[root@iscsi-server ~]# nmcli device connect ens33
#重要：故障路径恢复后，当前的active path保持不变，即使恢复的路径之前是active path，可以通过手动切换回来。

[root@iscsi-client ~]# multipath -ll
mpatha (360014052fc732600aa0433fae1758a1a) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=enabled
| `- 3:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=1 status=active
`- 4:0:0:0 sdc 8:32 active ready running

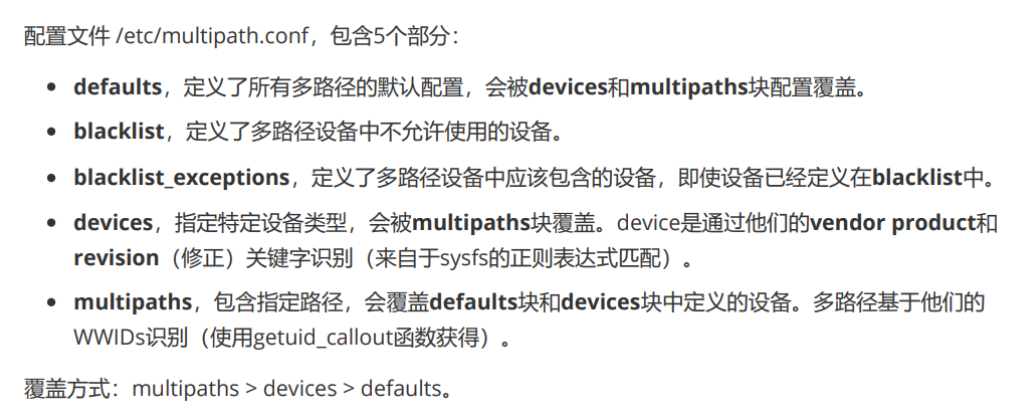

配置文件

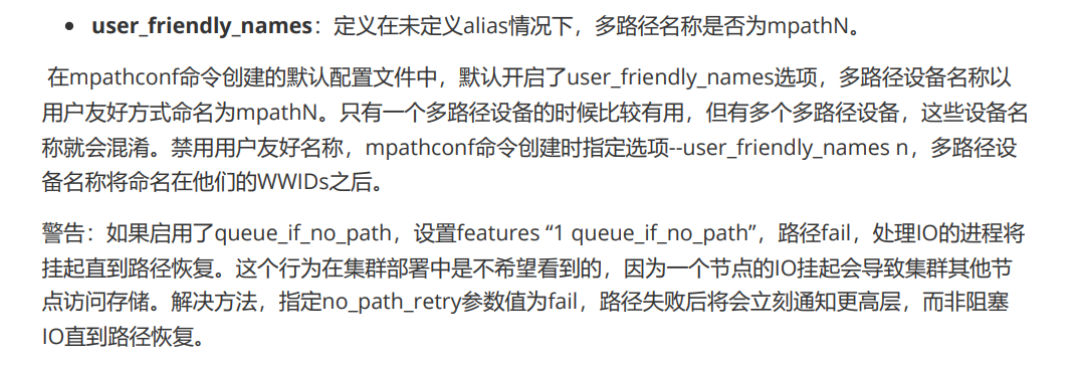

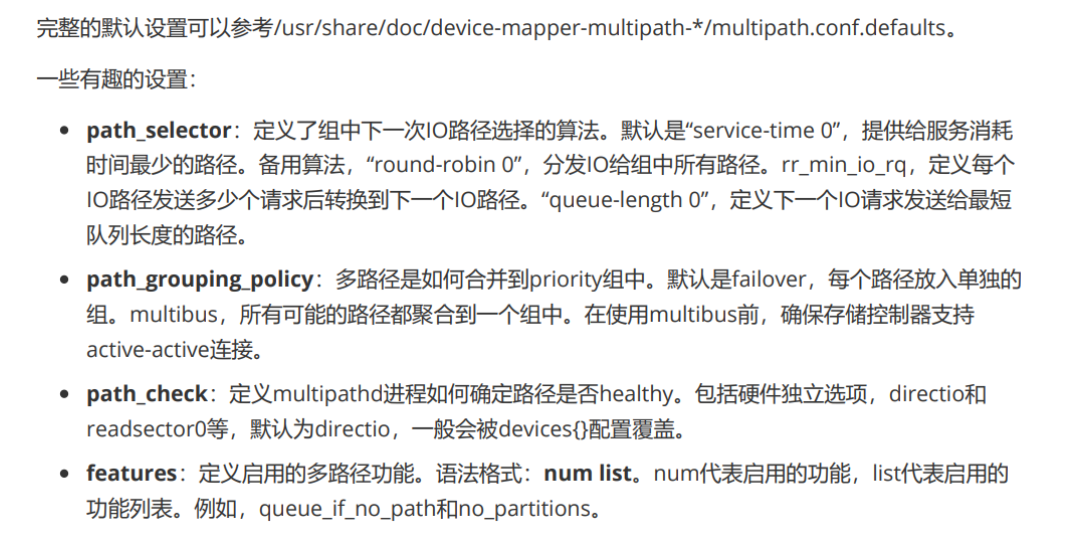

Defaults

multipaths

用于为特定多路径设定不同的path_grouping策略，设定多路径alias。

bash 复制代码
[root@iscsi-client ~]# vim /etc/multipath.conf
# 最下面加或者改都可以
multipaths {
multipath {
wwid 360014052fc732600aa0433fae1758a1a #写自己的wwid
alias ClusterStorage
path_grouping_policy failover
     }
}
[root@iscsi-client ~]# systemctl reload multipathd.service
[root@iscsi-client ~]# multipath -ll
ClusterStorage (360014052fc732600aa0433fae1758a1a) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
|-+- policy='service-time 0' prio=1 status=active
| `- 3:0:0:0 sdb 8:16 active ready running
`-+- policy='service-time 0' prio=1 status=enabled
`- 4:0:0:0 sdc 8:32 active ready running

当path group配置了multibus策略时，多路径设备将所有路径组合到一个 group 中。

bash 复制代码
[root@iscsi-client ~]# vim /etc/multipath.conf
# 最下面加或者改都可以
multipaths {
multipath {
wwid 360014052fc732600aa0433fae1758a1a
alias xiyangyang
path_grouping_policy multibus #模式：多条路径同时可用、负载分发
}
}
[root@iscsi-client ~]# systemctl reload multipathd.service
[root@iscsi-client ~]# multipath -ll
xiyangyang (360014052fc732600aa0433fae1758a1a) dm-3 LIO-ORG ,myblock1
size=20G features='0' hwhandler='0' wp=rw
`-+- policy='service-time 0' prio=1 status=active
|- 3:0:0:0 sdb 8:16 active ready running
`- 4:0:0:0 sdc 8:32 active ready running

devices

devices 块定义了每个独立的设备。

作用：根据 厂商 (vendor)+ 型号 (product) 匹配一类存储设备，批量统一配置多路径参数

Blacklist

Blacklist 提供设备黑名单，通过WWID和device node指定设备，支持使用通配符。

作用：告诉 multipath：忽略某些磁盘，不要做多路径聚合！避免本地硬盘、光驱、U 盘被 multipath 错误识别。

blacklist_exceptions

blacklist_exceptions 提供设备黑名单。

作用：黑名单全局生效的前提下，单独放行某一类存储设备，比如大部分磁盘我不要做多路径，唯独 IBM S/390 系列存储，允许启用 multipath

相关推荐
凡泰AI1 小时前
如何通过小程序多端框架，让一个小程序同时运行在iOS、安卓、鸿蒙以及PC客户端，实现一次开发多端运行的效果
android·ios·小程序
文优1 小时前
Linux 常用命令速查手册（工作版）
linux·运维·docker
小叮当爱咖啡1 小时前
Day1.环境+自动化脚本
运维·自动化
云飞云共享云桌面2 小时前
非标装备厂降本方案｜8‑10 人三维研发共用一台主机，兼容SolidWorks等多款 3D 绘图软件
运维·服务器·3d·自动化·负载均衡·制造
一笑的小酒馆2 小时前
Androidiot扫地机器人设备详情页地图加载慢卡顿优化方案
android
@CLoudbays_Martin112 小时前
Linux 服务器如何查看是否被植入后门？
linux·服务器·网络·安全·github·ssl
拾光Ծ2 小时前
【Linux网络】深入理解网络层：从IP协议格式，子网划分到NAT与路由机制
linux·网络·网络协议·tcp/ip·计算机网络
zho_uzhou3 小时前
ubuntu服务端运行vue网页步骤
linux·服务器·vue.js·ubuntu
Zhu7588 小时前
在k8s集群部署MySQL单实例，支持多个主流发行版
android·mysql·kubernetes
热门推荐
01如何新建文件夹？ 电脑新建文件夹的4种方法02GitHub 镜像站点03国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）04AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路052026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？06Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费07微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新082026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片09历年考研数学一、数学二、数学三真题试卷及答案PDF1000 Debian字符界面如何支持中文
