概要&序論

Hello大家好，我是此方，本文深入剖析 Linux 线程底层实现机制，涵盖进程地址空间映射、用户级 TCB 与内核级 LWP 的分工联动，拆解线程栈存储原理与线程 ID 的本质，并通过 clone/do_fork 源码分析与线程封装实战完成全流程讲解。

一、线程的一体两面：TCB与LWP

Linux 本身没有真正的内核级线程，而是用轻量级进程（LWP）来模拟实现的。因此，操作系统层面的系统调用接口并不直接提供线程接口；而是在用户层对轻量级进程进行了二次封装，从而形成了用户级别的原生线程库pthread。

1.1 动态库映射与进程地址空间

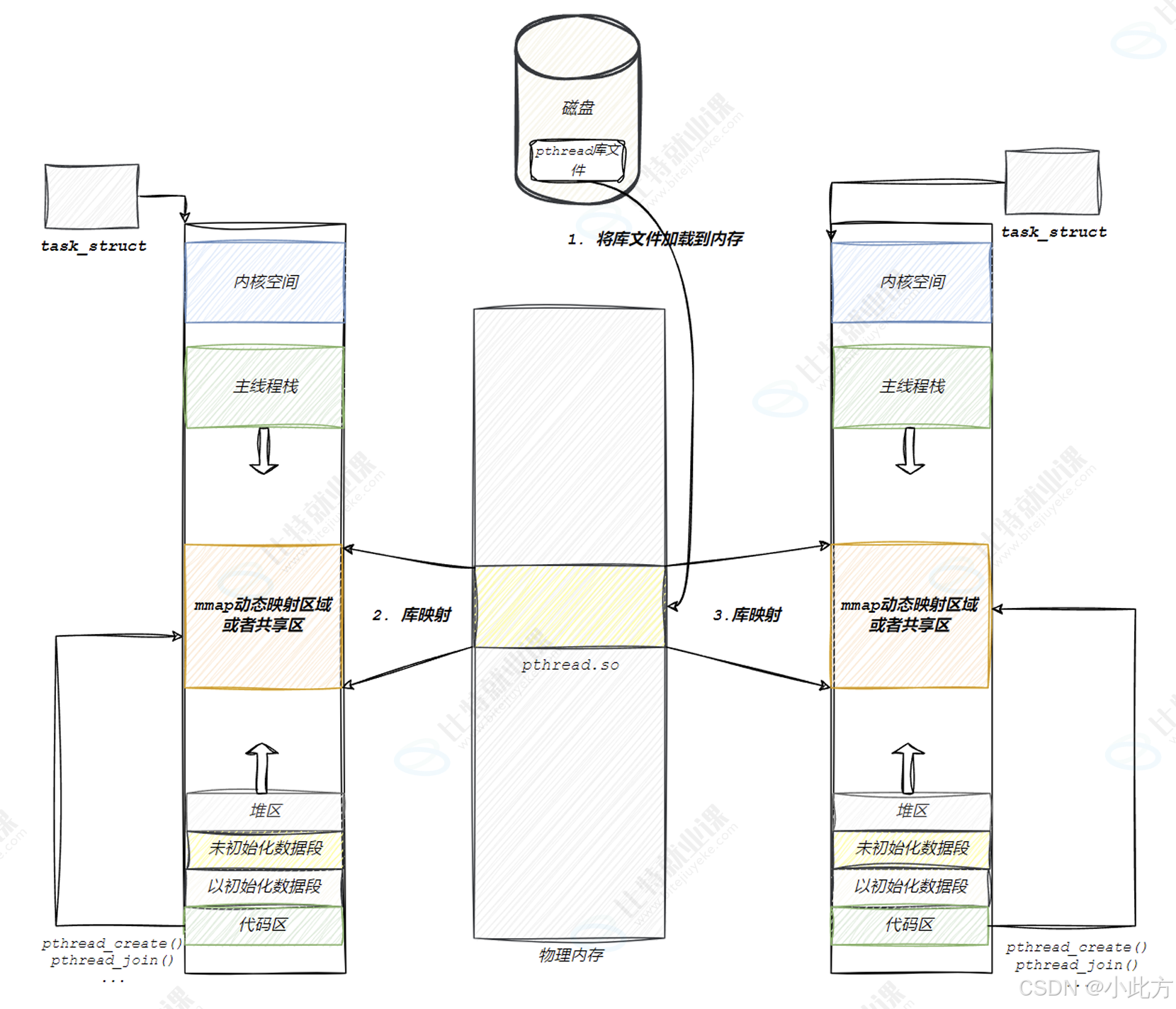

原生线程库 libpthread.so 本质上是一个动态库（ELF 格式）。当可执行程序启动并加载时，系统通过动态链接和动态地址重定向，将 pthread 库从磁盘加载到物理内存中，并将其映射到当前进程的共享区。

1.2 用户级线程的管理机制（先描述，再组织）

既然 Linux 内核层面只有轻量级进程（LWP），那么"线程"的概念及相关控制结构就必须完全由用户层的 pthread 动态库来进行维护和管理。库内部会同时存在多个被创建好的线程，因此库必须对这些线程进行统一管理。

有些人想：线程怎么会被库管理呢

理解"线程被库管理"其实非常简单，就像我们使用 C 标准库的 fopen 函数一样：

文件管理 ：调用 fopen 时，C 标准库会在堆内存中为你创建一个 FILE 结构体 （封装了文件描述符、缓冲区等），用户拿到的是一个 FILE* 指针。

线程管理 ：调用 pthread_create 时，pthread 线程库会在进程的共享区中为你创建一个 struct tcb（线程控制块） ，用户拿到的 pthread_t（线程 ID）本质上就是该 TCB 在地址空间中的首地址。

1.2.1 线程控制块 struct tcb

为了管理线程，动态库采用了先描述，再组织 的思想，为每一个用户级线程定义了专门的数据结构，通常被称为 TCB（Thread Control Block，线程控制块） 或 struct pthread。

TCB 中主要维护了线程独立拥有的属性：

线程 ID ：用于唯一标识用户层线程（如 pthread_t 类型，实质上是该线程在动态库映射区中的首地址）。
线程状态与分离属性 ：包含线程的运行状态以及标识线程是否可被等待的属性（如 int joinable）。
线程独立的栈结构 ：由于所有线程共享进程地址空间的栈区，为了避免栈冲突，每个用户线程在动态库的映射区中都会分配一块独立的内存，作为该线程的用户栈。
线程栈大小：记录当前线程栈空间的分配上限。

1.2.2 用户级 TCB 与内核 LWP 的分工

整个线程的概念，一部分在用户层实现，一部分在内核实现。

需要明确的是，TCB 只负责维护用户层面的线程属性，而与底层的调度息息相关的属性（如优先级、时间片、上下文信息 等）并不由 TCB 管理，而是由内核层的 LWP的 PCB 统一维护。

用户级线程与内核级轻量级进程之间通过 1:1 的映射关系协同工作：

用户层视角 ：开发者调用 pthread_create() 函数创建线程，库便会在动态库映射区中开辟空间并实例化一个 struct tcb。
内核层视角 ：库通过系统调用（如 clone()）向内核申请创建一个新的轻量级进程（LWP），该 LWP 拥有独立的 task_struct 并共享父进程的资源。
协作调度：内核调度器直接调度的是 LWP，而用户通过线程 ID（TCB 的起始地址）来操控和管理对应的线程状态。

二、线程ID到底是什么

pthread_create函数会产生一个线程ID，存在第一个参数指向的地址中。该线程ID和前面说的线程ID不是一回事。
前面讲的线程ID属于进程调度的范畴。因为线程是轻量级进程，是操作系统调度器的最小单位，所以需要一个数值来唯一表示该线程。
pthread_create函数第一个参数指向一个虚拟内存单元，该内存单元的地址即为新创建线程的线程ID，属于NPTL线程库的范畴。线程库的后续操作，就是根据该线程ID来操作线程的。
线程库提供了pthread_self函数，可以获得线程自身的ID：

c 复制代码

pthread_t pthread_self(void);

pthread_t 到底是什么类型呢？取决于实现。对于Linux目前实现的NPTL实现而言，pthread_t类型的线程ID，本质就是一个进程地址空间上的一个地址。

三、线程栈的存储原理与 LWP-TCB 联动机制

3.1 线程栈的分布与存储原理

我们上面讲了，线程有独立的栈结构，以确保函数调用、局部变量分配和上下文压栈时互不干扰。那么什么是独立的栈结构呢？

主线程栈（Main Thread Stack）：主线程直接使用进程地址空间中传统的"栈区"（位于高地址向下增长的区域）。
新线程栈（新创建的线程栈） ：通过 pthread_create() 创建的新线程，其栈空间并不使用进程原生的栈区，而是在动态库映射区（mmap 区域） 中开辟。

------对，这很反直觉。跟你以前学的东西不太一样。

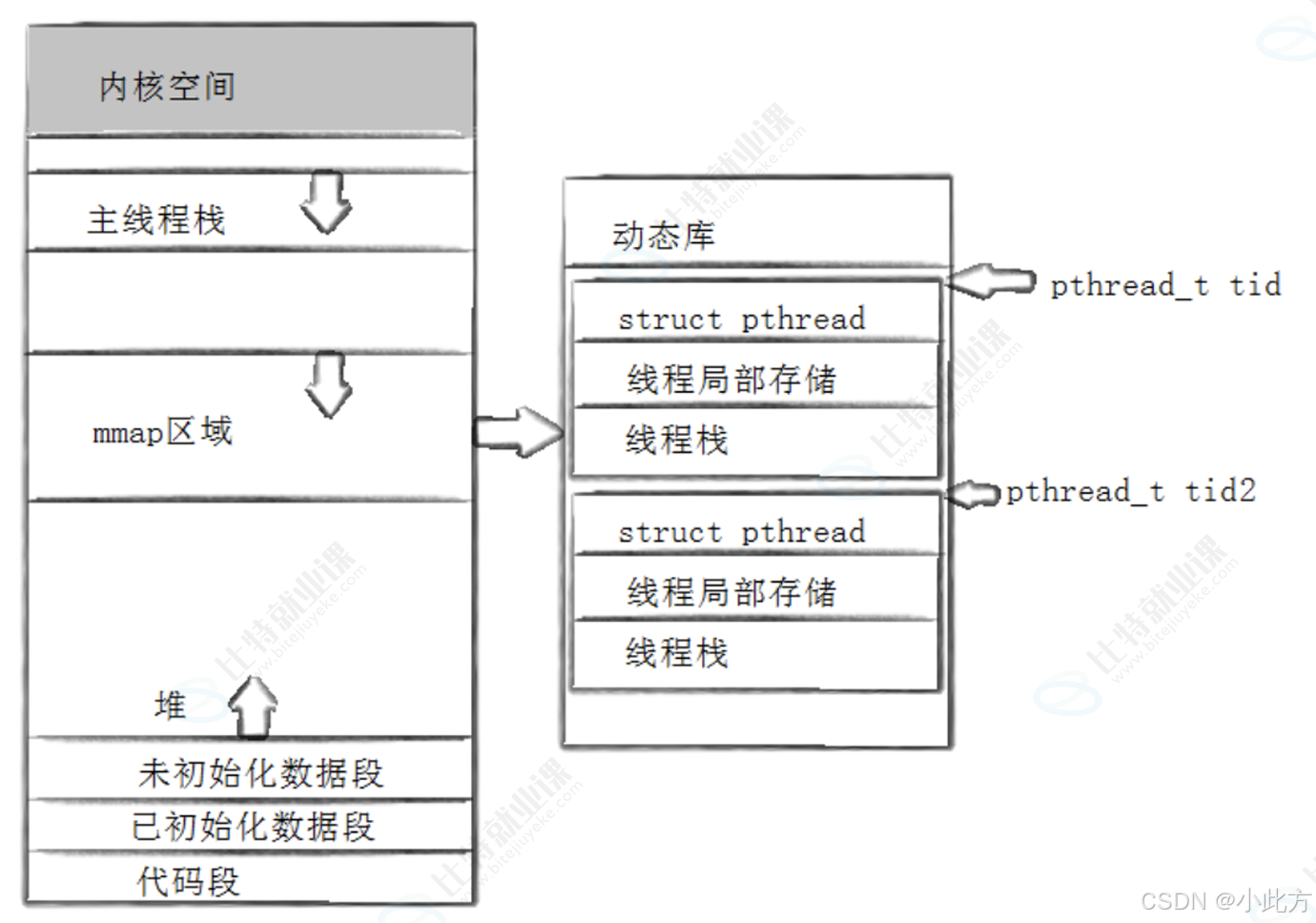

在 pthread 库的内部结构中，每个线程管理单元是连续分配的一整块内存空间。这块空间包含三部分：

struct pthread（TCB 线程控制块）：保存线程的描述属性。
线程局部存储（TLS，Thread Local Storage） ：用于存储被 __thread 修饰的线程私有全局/静态变量。
线程栈（Thread Stack）：该新线程独占的栈空间，用于存放其局部变量和函数调用栈帧。

（示意图，真实情况不一定挨在一起）

3.1.1 线程 ID（pthread_t tid）的本质

调用 pthread_create(&tid, ...) 获取到的线程 ID（如 pthread_t tid），本质上就是该线程对应的管理块（TCB / struct pthread）在当前进程虚拟地址空间中的起始地址。

3.2整个线程的生命周期

代码段调用pthread_create函数创建线程块。
线程调用代码段的线程执行函数。
执行返回return (void*) xxx；返回值写入 struct pthread中的void* ret中。
代码段执行join，调用tid指针指向的那个线程块。传入输出型参数ret获取struct pthread中存储的ret。
释放线程块。

为什么线程运行结束后用系统命令（如 ps -L）再也查询不到该线程：线程结束的时候我们操作系统内核中的LWP自动就释放了。 但是库里面的东西还是没有被释放，于是PS无法查询到。

以上，所以资源为什么会泄漏为什么获取ret要使用二级指针我们就都知道了。

3.3 LWP 与 TCB 的联动机制

Linux 系统下的用户级线程与内核级 LWP（Light Weight Process，轻量级进程） 遵循 1:1 模型 。用户态的 struct pthread（TCB）与内核态的 task_struct 通过底层系统调用紧密联动。

3.3.1 底层创建流程：clone 系统调用

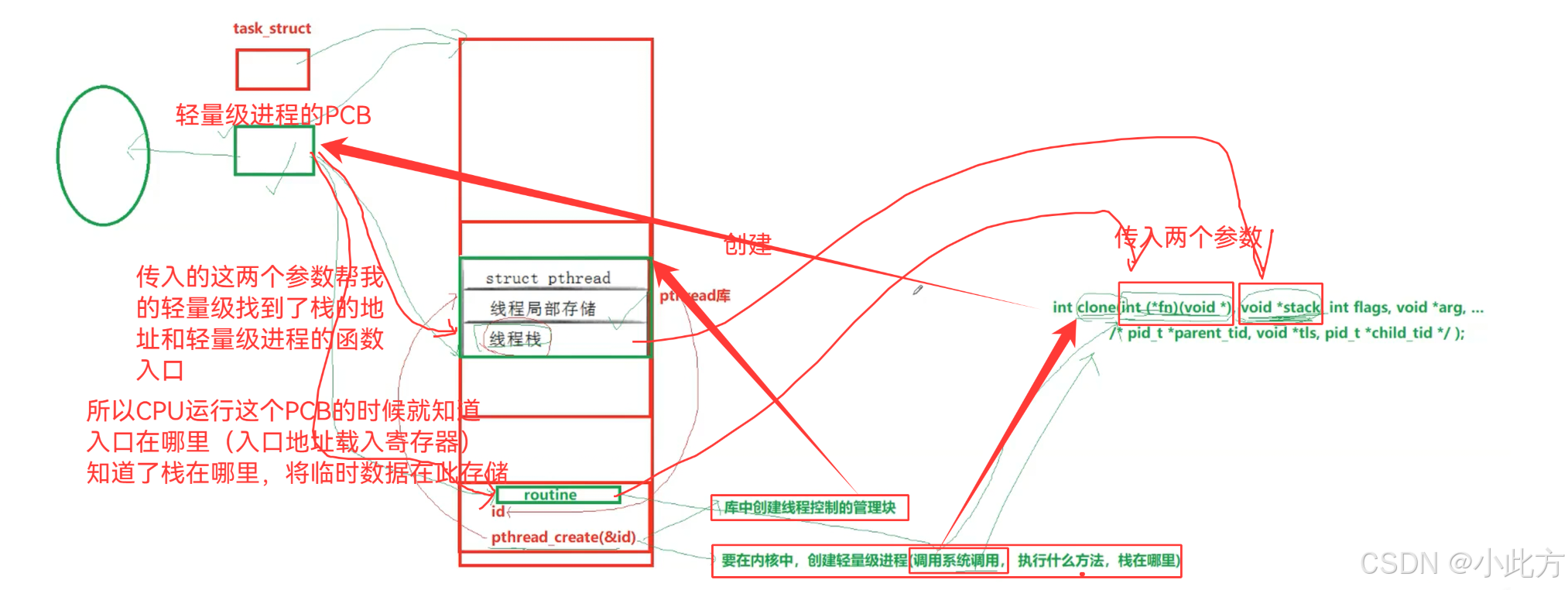

当在用户态调用 pthread_create 时，库内部会通过 clone 系统调用向内核申请创建轻量级进程：

c 复制代码

int clone(int (*fn)(void *), void *stack, int flags, void *arg, ...);

确定函数入口与栈地址 ：pthread 库先在用户空间的 mmap 区域开辟包含 struct pthread、TLS 和线程栈的连续内存块。随后将执行函数入口 fn（即 routine）和刚分配好的用户栈地址 stack 作为参数传递给 clone。
CPU 上下文绑定 ：内核接收到参数后创建对应的 task_struct（LWP）。当 CPU 调度该 LWP 时，会自动将入口地址载入 PC 寄存器，并将栈指针指向用户态开辟的线程栈，使 LWP 知道去哪里读取数据和执行代码。

3.3.2 "带饭"比喻理解用户级与内核级职责

为什么叫用户级线程？ 因为线程控制块（struct pthread）的内存空间直接维护在用户区的动态库中。线程的调度信息、时间片等全部交由内核中的 LWP 管理，用户级线程自身无需维护调度逻辑。

形象比喻：就像你在宿舍打游戏，让舍友帮忙带一份猪脚饭。你只需要在脑子（用户态 TCB）里记录"时间、人物、带饭内容"，随后只需"躺平"等待；真正出门跑腿（消耗 CPU 时间片执行任务）的是舍友（内核 LWP）。
返回值传递 ：LWP 执行完 routine 函数后，将最终结果写入用户态 struct pthread 中的 void *ret 变量中，最后内核 LWP 自动销毁退出。

3.4 核心补充与延伸机制

3.4.1 主线程与新线程的执行顺序

调用 pthread_create 成功后，主线程与新创建的线程谁先运行是不确定的，这完全取决于内核调度器的策略和当前 CPU 的负载情况。

3.4.2 线程分离（pthread_detach）的原理

用户级线程结构体中维护着一个属性字段 joinable（默认值为 1）。

if (joinable == 1) ：默认处于可结合状态。线程退出时内核 LWP 自动释放，但用户态 TCB 块仍保留，直到主线程调用 pthread_join 读取其返回值后才会被完全释放（否则会造成用户态内存泄漏）。
if (joinable == 0) ：设置分离（调用 pthread_detach）后，该字段变为 0。线程退出时，不再等待主线程 join，会自动清理并释放用户态的线程控制块。

所有线程都在一个虚拟地址空间的共享区当中，但是每个线程只能拿到自己线程控制块的虚拟地址。

3.4.3 内核底层的统一创建入口（do_fork）

在 glibc 中，创建线程在系统调用层面使用的是 clone （或现代内核的 clone3 ）。但在 Linux 内核底层，无论是创建线程还是进程，最终在内核中都会汇聚到同一个核心函数：do_fork （较新的内核版本中称为 _do_fork 或 kernel_clone ）。

用户态 API 在底层映射的常见三种创建方式：

fork()：创建子进程，默认不共享地址空间，采用**写时复制（Copy-on-Write）**机制。
vfork() ：创建子进程，父进程会被挂起，子进程与父进程共享地址空间，直到子进程调用 exec 或 exit。
clone() ：创建线程或定制化进程，通过传入不同的 flags 标志位（如 CLONE_VM、CLONE_FS 等）来决定共享哪些资源。

3.5源码分析

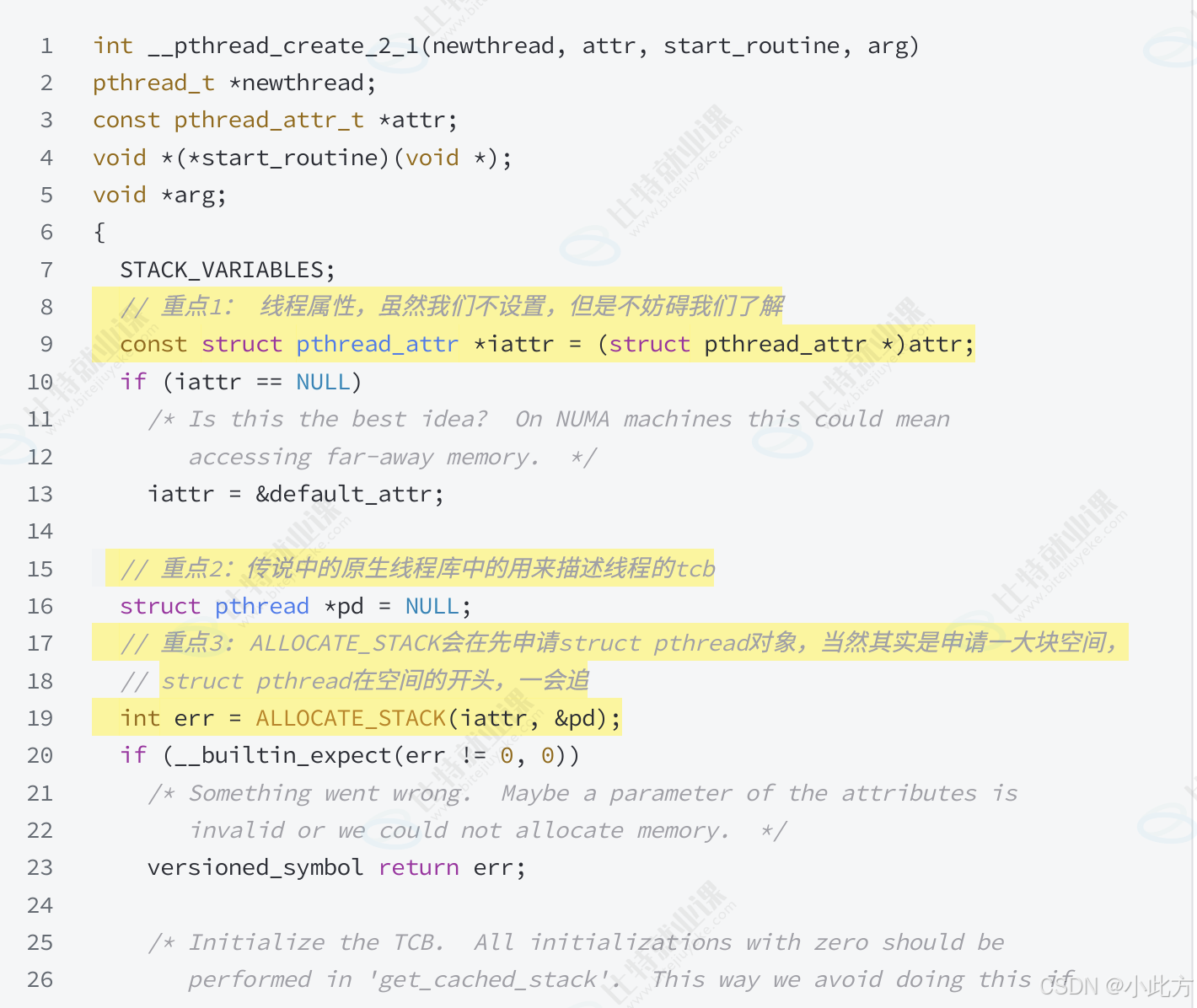

以下是 glibc-2.4 中 pthread 源码相关内容：（路径：nptl/pthread_create.c ）

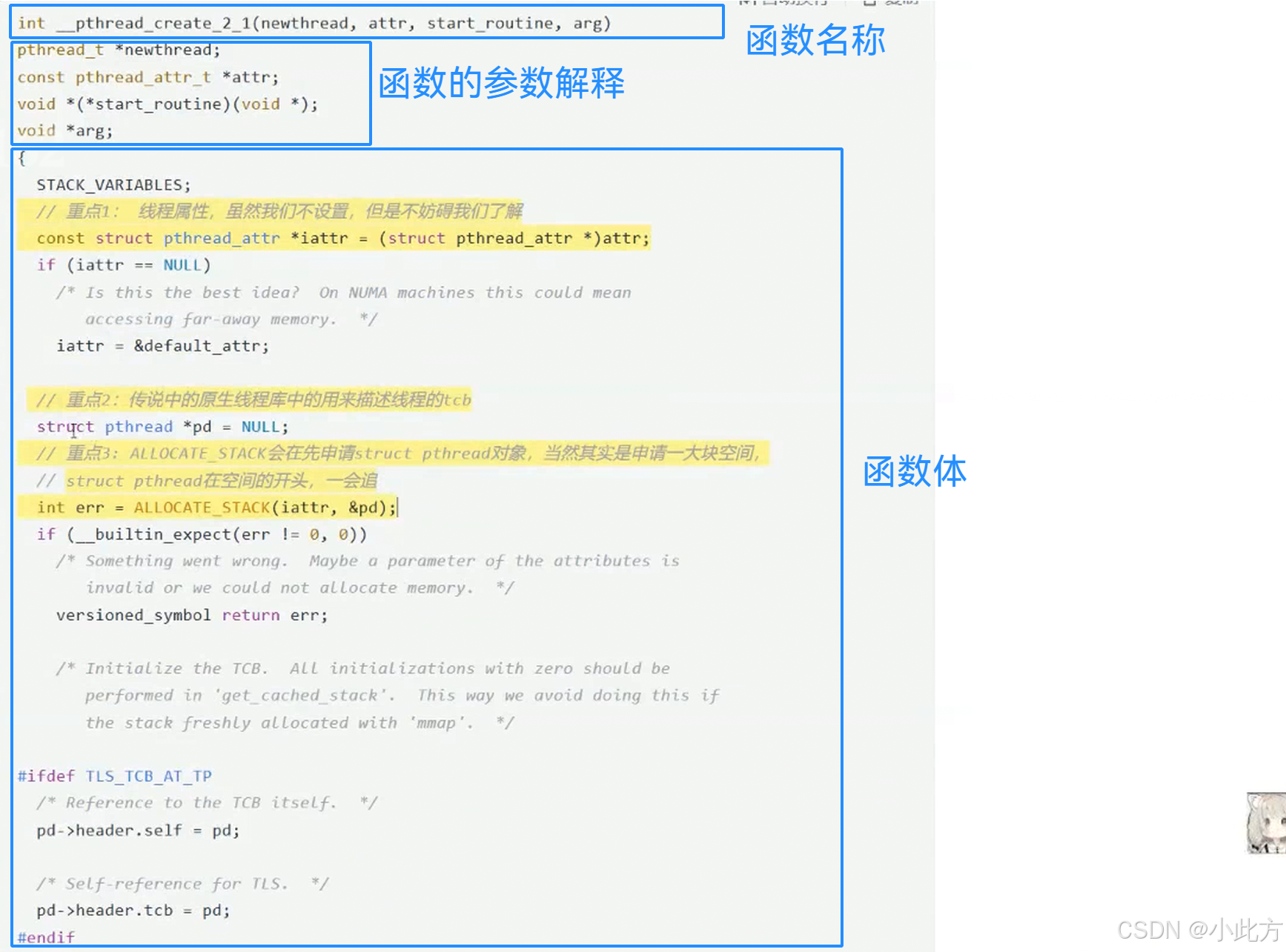

看到这个代码样式可能会让人一瞬间有些懵，因为你在日常写 C/C++ 时几乎见不到这种写法。这其实是 K&R 风格（旧标准 C 语言）的函数定义语法。图片中的代码是 Linux 核心 C 库（glibc）中 pthread_create 的底层源码片段。

我们在写 C 语言多线程时，常常会看到这个函数的原型：

c 复制代码

int pthread_create(pthread_t *thread, const pthread_attr_t *attr,
                    void *(*start_routine) (void *), void *arg);

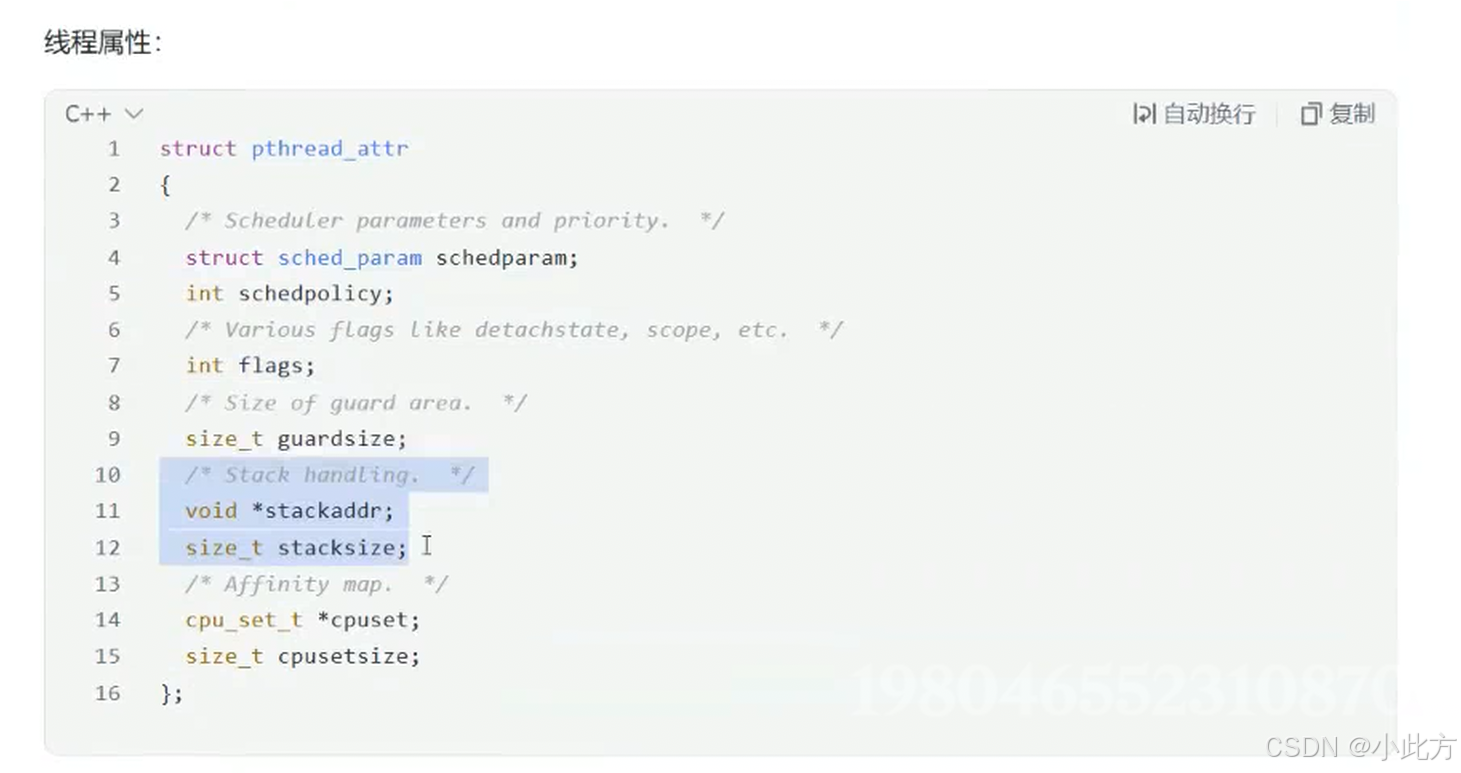

这里的第二个参数 attr，在底层对应的就是你截图里的这个 struct pthread_attr。它是程序员用来定制线程特性的（比如你想手动把线程栈改小一点，或者让线程一出生就是分离状态 detach ）。

二、封装一个线程

cpp 复制代码

#pragma once
#include <iostream>
#include <pthread.h>
#include <string>
#include <cstdio>
#include <cstring>
#include <functional>
#include<unistd.h>
namespace MyThread{
    uint32_t number = 1;
    template <typename T>
    class Thread{
        using func_t = std::function<void(T)>;
    private:
        void enablerunning(){
            _isrunning = true;
        }
        void enabledetach(){
            _isdetach = true;
        }
        static void*routine(void* args)
        {
            Thread<T>* self = (Thread<T>*) args ;
            self->_isrunning = true ;
            self->_func(self->_data);
            return nullptr ;
        }
    public:
        Thread(T data , func_t func)
            : _tid(0), _isrunning(false), _isdetach(false), _ret(nullptr), _func(func), _data(data){
            _name = "Thread-" + std::to_string(number++);
        }
        ~Thread() {}
        bool Start(){
            if (_isrunning)
                return false;
            int n = pthread_create(&_tid, nullptr, routine, this);
            if (n == 0){
                std::cout << "线程[" << _name << "]创建成功" << std::endl;
                return true;
            }
            else{
                std::cout << "线程[" << _name << "]创建失败" << std::endl;
                return false;
            }
            return false;
        }
        bool Detach(){
            if (!_isdetach){
                int n = pthread_detach(_tid);
                if (n == 0){
                    std::cout << "线程[" << _name << "]分离成功" << std::endl;
                    _isdetach = true ;
                    return true;
                }
                else{
                    std::cout << "线程[" << _name << "]分离失败" << std::endl;
                    return false;
                }
            }
            return false;
        }
        bool Stop(){
            if (_isrunning){
                int n = pthread_cancel(_tid);
                if (n == 0){
                    std::cout << "线程[" << _name << "]取消成功" << std::endl;
                    _isrunning = false;
                    return true;
                }
                else{
                    std::cout << "线程[" << _name << "]取消失败" << std::endl;
                    return false;
                }
            }
            return false;
        }
        bool Join(){
            if (_isdetach){
                std::cout << "线程[" << _name << "]为分离线程，不可被主动回收" << std::endl;
                return false;
            }
            if (_isrunning){
                int n = pthread_join(_tid, &_ret);
                if (n == 0){
                    std::cout << "线程[" << _name << "]回收成功" << std::endl;
                    _isrunning = false;
                    return true;
                }
                else{
                    std::cout << "线程[" << _name << "]回收失败" << std::endl;
                    return false;
                }
            }
            return false;
        }
    private:
        pthread_t _tid;
        bool _isrunning;
        bool _isdetach;
        void *_ret;
        func_t _func;
        T _data;
        std::string _name;
    };
}

cpp 复制代码

#include "MyThread.hpp"

class ThreadData
{
private:
    std::string _name;
    pthread_t _tid;
};

int main()
{
    ThreadData tda;
    MyThread::Thread<ThreadData> thread_1(tda, [](ThreadData td)
    { std::cout << "线程正在执行任务1" << std::endl; sleep(1);});
    MyThread::Thread<ThreadData> thread_2(tda, [](ThreadData td)
    { std::cout << "线程正在执行任务2" << std::endl; sleep(1);});
    MyThread::Thread<ThreadData> thread_3(tda, [](ThreadData td)
    { std::cout << "线程正在执行任务3" << std::endl; sleep(1);});
    MyThread::Thread<ThreadData> thread_4(tda, [](ThreadData td)
    { std::cout << "线程正在执行任务4" << std::endl; sleep(1);});
    thread_1.Start();
        thread_2.Start();
            thread_3.Start();
                thread_4.Start();
    thread_1.Stop();
        thread_2.Stop();
            thread_3.Stop();
                thread_4.Stop();
    thread_1.Join();
        thread_2.Join();
            thread_3.Join();
                thread_4.Join();
    return 0;
}
