通过CentOS 7虚拟机的Docker服务部署Node-RED及气象数据显示界面搭建完整教程

一、教程概述

本教程适配CentOS 7虚拟机，全程通过Docker服务部署Node-RED工具，解决CentOS 7原生Node.js版本过低、不兼容新版插件的问题。部署完成后，依托Node-RED Dashboard 2.0插件，搭建包含温湿度、光照、风速、风向的城市气象数据可视化界面，包含完整的环境部署、插件安装、节点配置、代码调试步骤，所有操作通俗易懂，适配新手实操。

核心优势：通过Docker容器化部署，实现配置持久化、串口设备兼容、界面可视化，同时规避旧版插件兼容、权限不足、数据丢失等常见问题。

二、前期准备说明

环境基础：CentOS 7虚拟机已开启网络，可正常访问外网，已安装Docker服务（若未安装需先部署Docker）。
核心适配：CentOS 7自带Node.js版本过低，无法直接运行Dashboard 2.0插件，因此全程采用Docker镜像部署Node-RED，无需升级系统和本地Node.js版本。

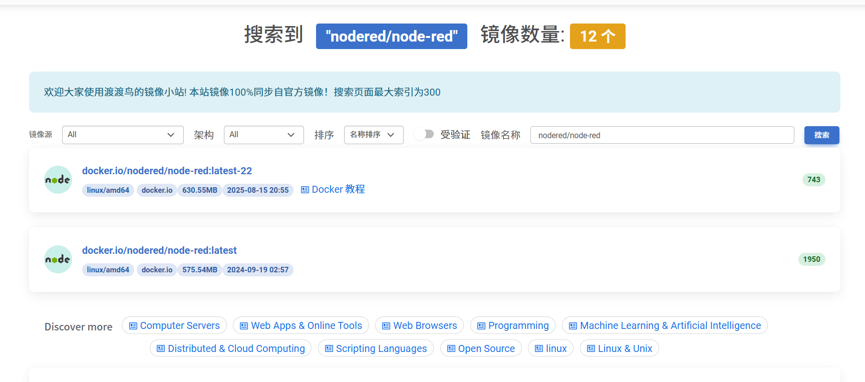

工具镜像：使用渡渡鸟镜像同步站提供的Node-RED镜像，下载稳定、不易卡顿。

三、Docker部署Node-RED完整步骤

步骤1：拉取Node-RED官方镜像

镜像采用国内华为云镜像源，下载速度更快、稳定性更高，避免官方外网镜像下载超时问题。

执行拉取命令：

|---------------------------------------------------------------------------------------------------|
| Plain Text docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/nodered/node-red:latest |

通俗解释：该命令的作用是从国内镜像服务器下载最新稳定版的Node-RED程序镜像，相当于提前下载好安装包，为后续创建运行容器做准备。

常见问题解决：若下载过程卡住、进度停滞，是网络波动或服务器限速导致，并非命令错误。直接终止下载后重新执行命令即可，Docker会自动接续未下载完成的部分，不会重复下载完整镜像。

下载完成后，执行以下命令验证镜像是否保存成功：

|------------------------------------------|
| Plain Text docker images | grep nodered |

若输出nodered相关镜像信息，代表下载成功。

步骤2：创建持久化数据目录（避坑关键）

默认Docker容器删除后，所有配置、插件、程序数据都会丢失。提前创建宿主机专属目录，实现数据持久化，同时解决CentOS 7 SELinux权限报错、settings.js加载失败问题。

创建数据存储文件夹：

|---------------------------------------------|
| Plain Text mkdir -p /root/nodered_data/data |

开启文件夹全量读写权限，避免权限不足：

|-------------------------------------------------|
| Plain Text chmod -R 777 /root/nodered_data/data |

永久关闭SELinux安全模块（CentOS 7专属适配）：

|-------------------------------------------------------------------------------|
| Plain Text sed -i 's/SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config |

通俗解释：以上操作相当于给Node-RED创建一个"专属存储文件夹"，后续所有插件、界面配置、程序代码都保存在这里，就算删除、重建容器，数据也不会丢失；关闭SELinux是为了避免系统安全策略拦截容器读写权限。

步骤3：启动Node-RED基础容器

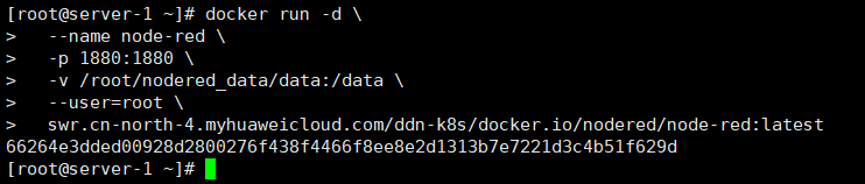

执行创建并启动容器命令，整合端口映射、数据挂载、用户权限配置：

|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| Plain Text docker run -d \ --name node-red \ -p 1880:1880 \ -v /root/nodered_data/data:/data \ --user=root \ swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/nodered/node-red:latest |

参数通俗解释：

-d：让容器在后台静默运行，不占用终端窗口；

--name node-red：给容器命名为node-red，方便后续操作；

-p 1880:1880：端口映射，将虚拟机1880端口和容器1880端口绑定，后续通过虚拟机IP访问页面；

--user=root：以最高权限运行容器，避免插件安装、文件读写报错。

启动后验证容器状态，执行：

|----------------------|
| Plain Text docker ps |

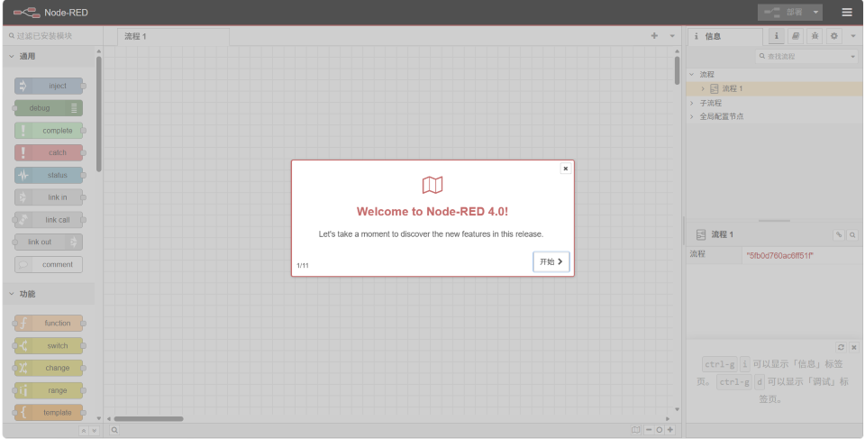

若STATUS显示Up，代表容器运行正常，默认访问地址：http://192.168.227.112:1880。

步骤4：安装核心插件（Dashboard 2.0+串口插件）

本项目使用Dashboard 2.0制作可视化界面，需单独安装插件，同时安装串口插件适配硬件传感器数据传输，插件会安装在持久化目录，无需重复安装。

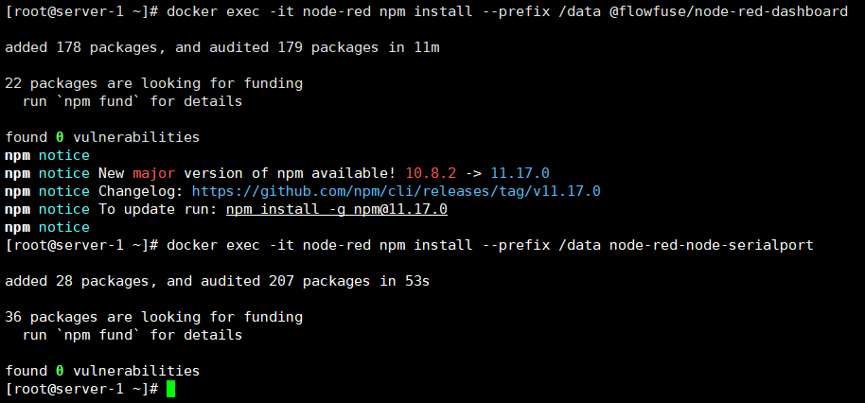

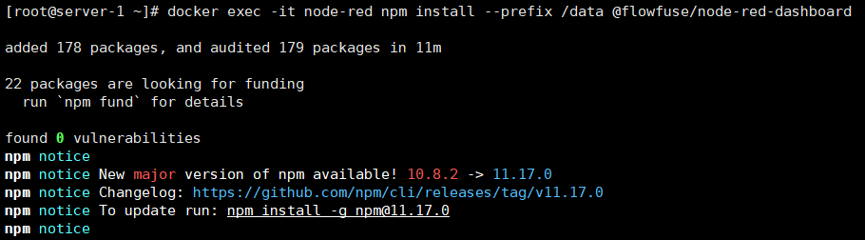

安装Dashboard 2.0可视化插件：

|---------------------------------------------------------------------------------------------|
| Plain Text docker exec -it node-red npm install --prefix /data @flowfuse/node-red-dashboard |

安装串口通信插件（对接温湿度、光照等传感器）：

|-----------------------------------------------------------------------------------------|
| Plain Text docker exec -it node-red npm install --prefix /data node-red-node-serialport |

通俗解释：docker exec命令是直接对正在运行的容器执行操作，无需进入容器内部，一键安装所需插件，操作更便捷。

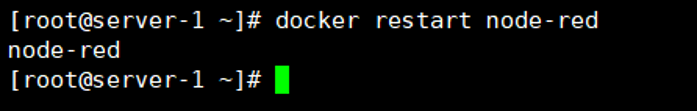

步骤5：重启容器使插件生效

插件安装完成后必须重启容器，否则无法加载使用：

|------------------------------------|
| Plain Text docker restart node-red |

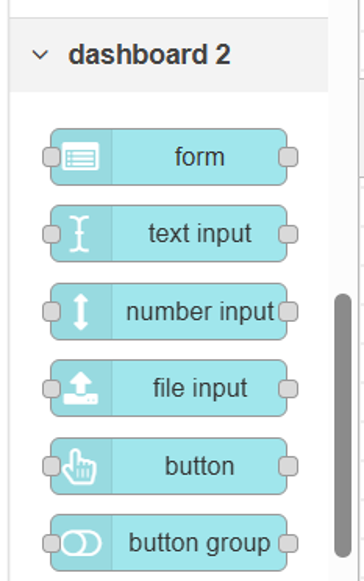

重启后打开浏览器访问 http://192.168.227.112:1880，若左侧节点栏出现dashboard、serial分类，代表插件安装成功。

步骤6（可选）：挂载USB串口硬件设备

若需要连接真实传感器硬件（非模拟数据），需配置串口映射，让容器识别虚拟机的USB串口设备：

验证虚拟机识别串口设备：

|----------------------------|
| Plain Text ls /dev/ttyUSB0 |

有输出内容则代表硬件识别正常。

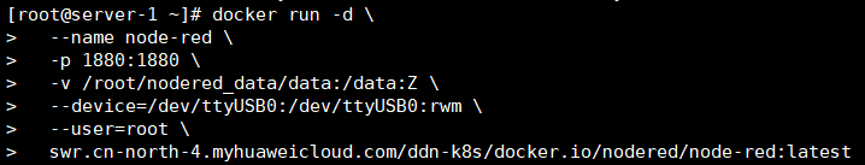

删除旧容器，重建带串口映射的容器：

验证容器识别串口：

|-----------------------------------------------------|
| Plain Text docker exec -it node-red ls /dev/ttyUSB0 |

输出对应设备地址即挂载成功。

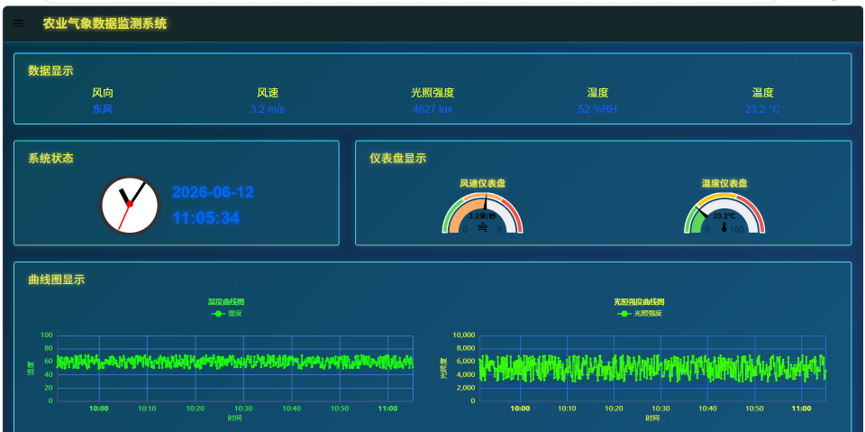

四、Node-RED气象数据界面搭建步骤

步骤1：核心节点选择

本次搭建城市气象数据监测界面，适配四类传感器：温湿度传感器、光照传感器、风速传感器、风向传感器。

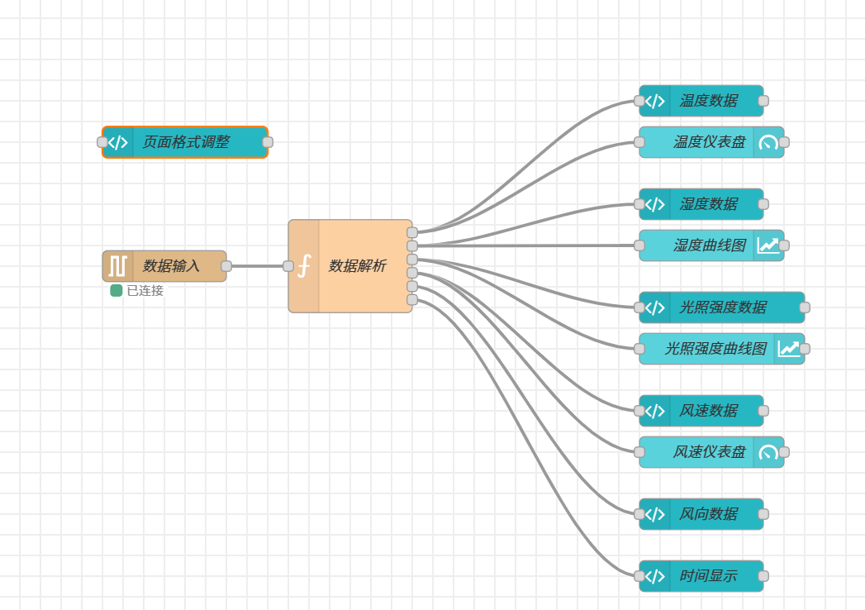

选用核心节点：serial in（串口数据接收）、function（数据处理）、template（页面样式/数据展示）、gauge（仪表盘展示）、chart（折线图数据曲线），所有可视化节点均使用Dashboard 2.0自带节点（新旧版dashboard不兼容，仅保留2.0版本）。

步骤2：Dashboard 2.0基础配置

打开Node-RED界面，左侧菜单找到【Dashboard2.0】，点击【+ UI】创建新UI项目（自定义名称，如my_Dashboard）；
在新建UI下创建两个分组：数据显示 （展示各类传感器数值）、系统状态（展示系统时间、页面状态）；
后续所有展示节点，统一对应绑定两个分组，方便页面分类展示。

步骤3：各节点详细配置

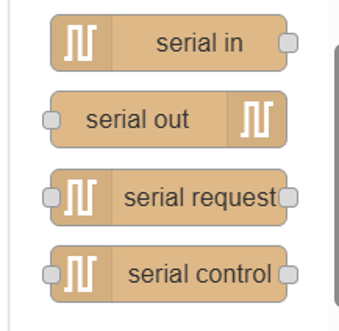

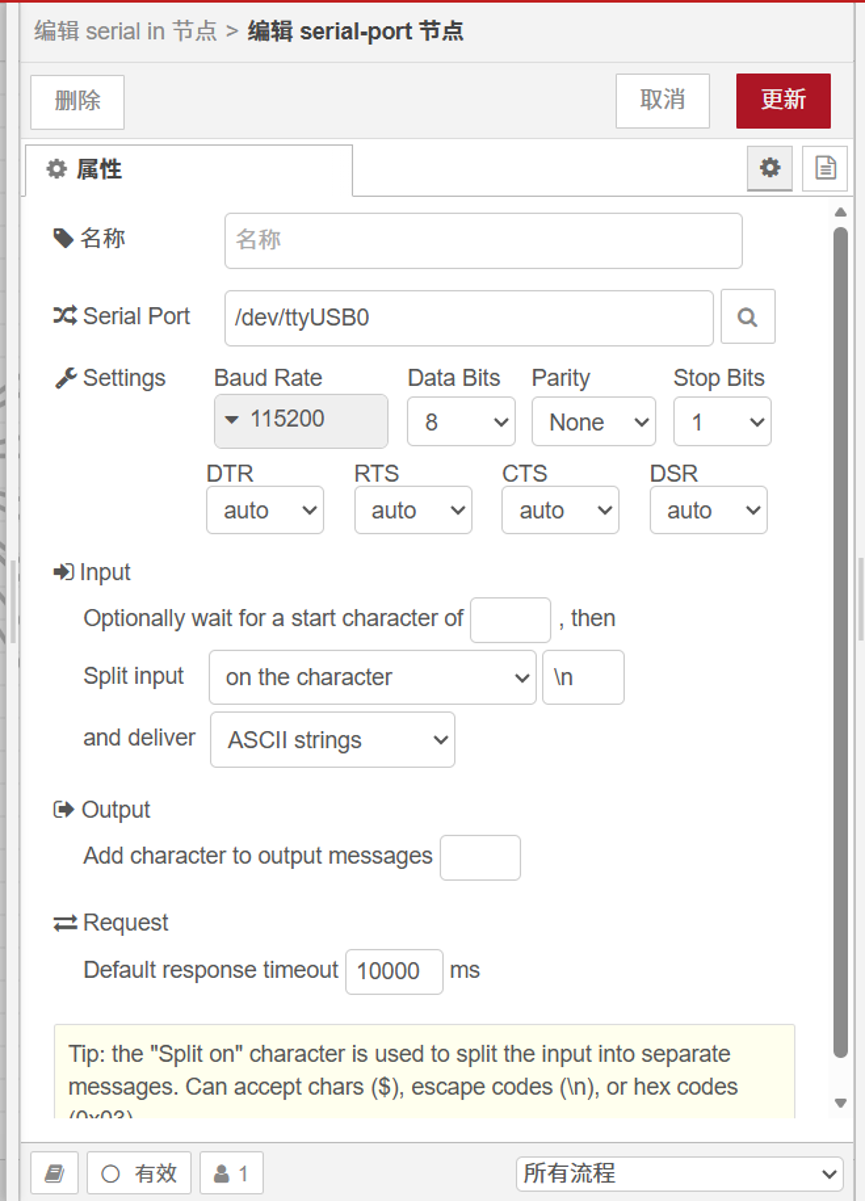

1. serial in串口节点配置

核心参数：波特率设置为115200，串口选择/dev/ttyUSB0。

通俗说明：该节点是接收硬件传感器传输数据的入口，若找不到该串口，代表虚拟机未连接硬件设备，可直接使用代码模拟数据，不影响界面搭建。

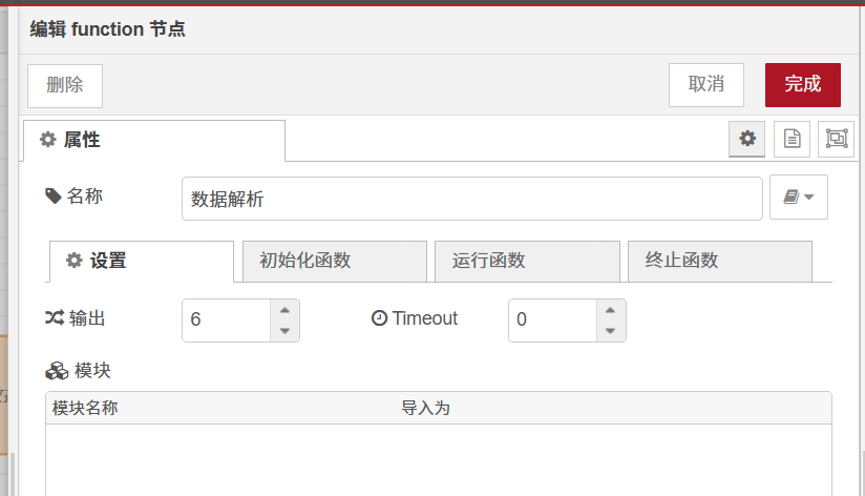

2. function数据处理节点配置

基础设置：节点输出数量改为6路，对应温度、湿度、光照、风速、风向、时间6类数据；
代码配置：粘贴文末完整function代码，核心支持双模式切换：

模拟模式（USE_SIMULATION = true）：无需硬件，自动生成动态波动的气象数据，适合调试界面；

真实模式（USE_SIMULATION = false）：接收串口硬件传感器的真实数据；

关键注意：function节点输出数据必须为纯数字格式，否则仪表盘、折线图无法正常显示数据。

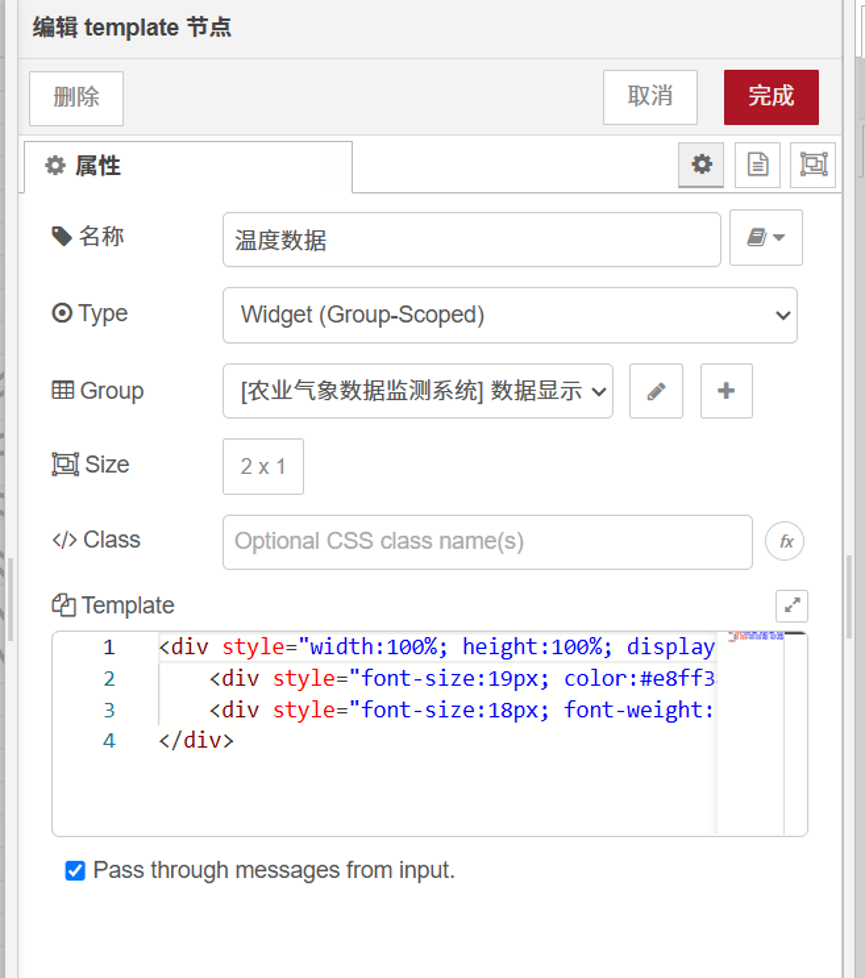

3. template界面模板节点配置（三大用途）

该节点是页面美化、数据展示的核心，无需复杂操作，直接粘贴对应代码即可：

数据展示模板：绑定【数据显示】分组，粘贴温度、湿度、光照、风速、风向展示代码，自定义数值颜色、字体、布局，直观展示实时数据；

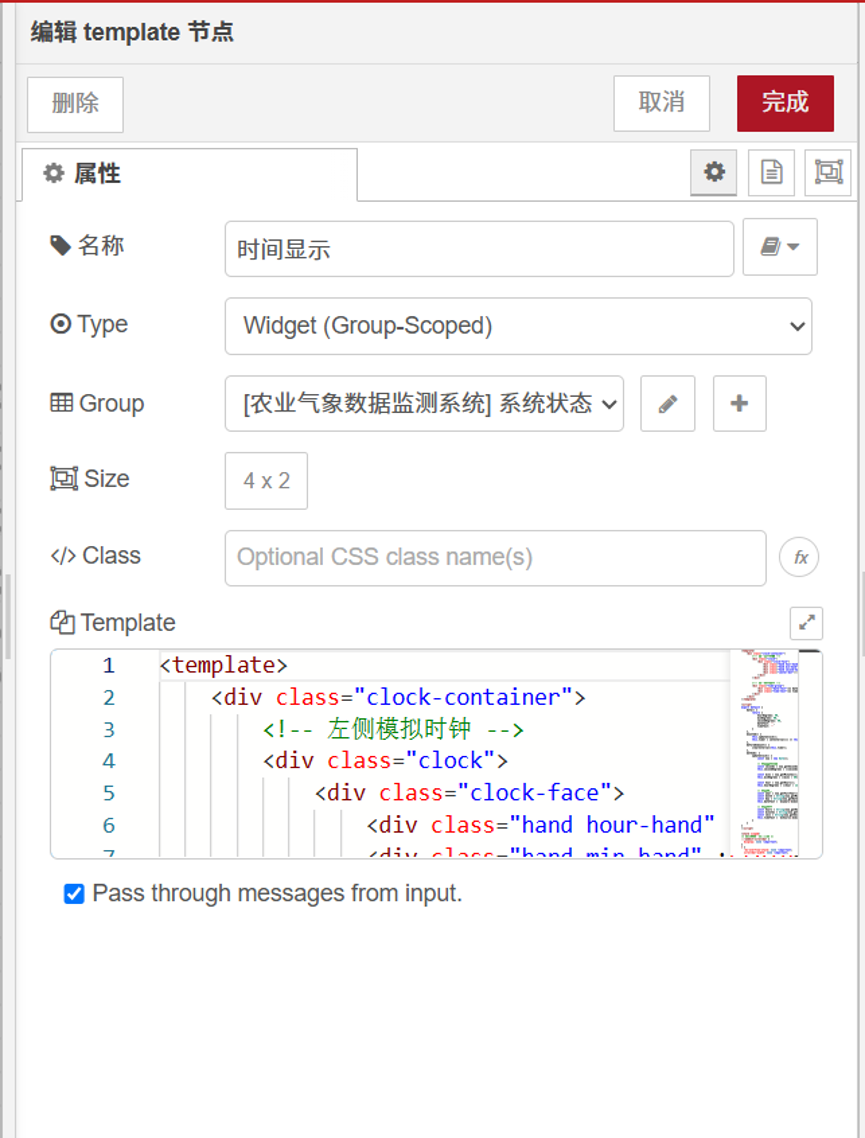

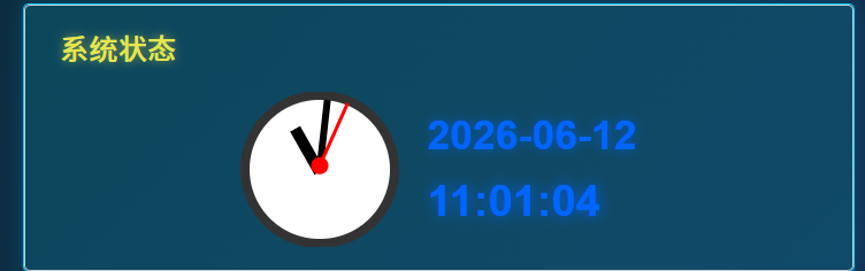

时间采集模板：绑定【系统状态】分组，粘贴时钟代码，生成动态走动的模拟时钟和日期文字；

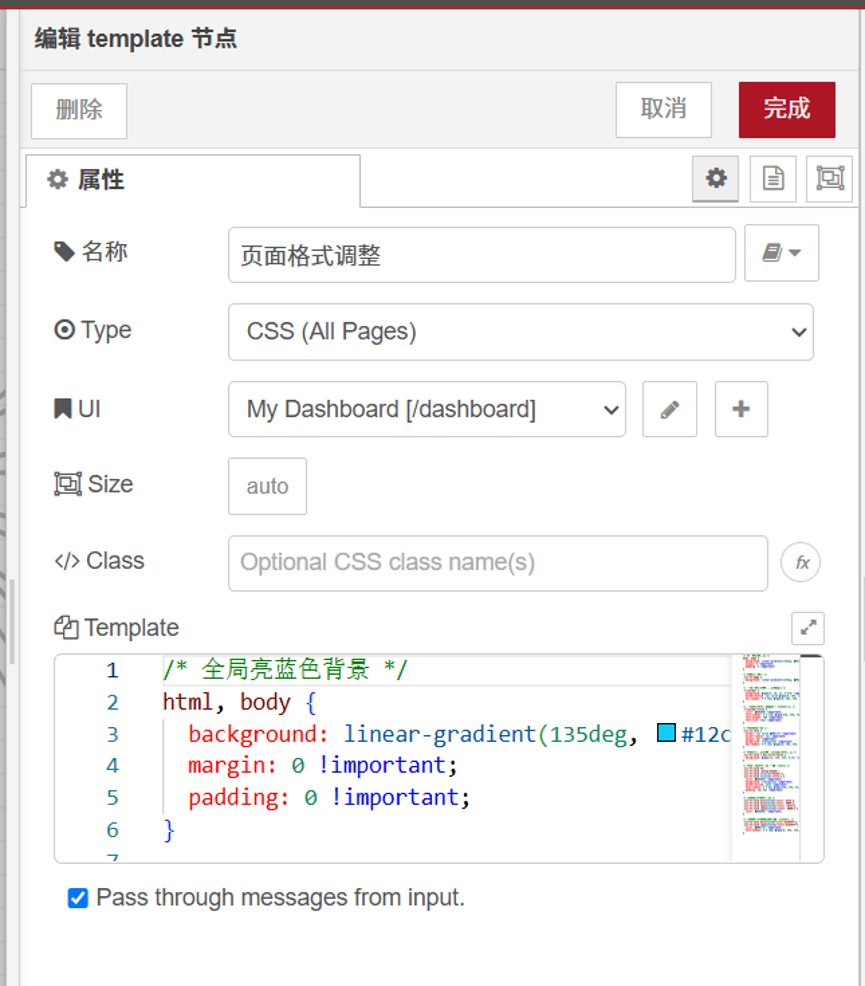

全局样式模板：类型选择CSS（all page），无需绑定分组，粘贴全局配色代码，将页面改为科技风蓝黑渐变背景，统一界面色调；

简易避坑：template节点下游无其他节点时，无需勾选"Pass through messages from input"，不影响页面显示效果。

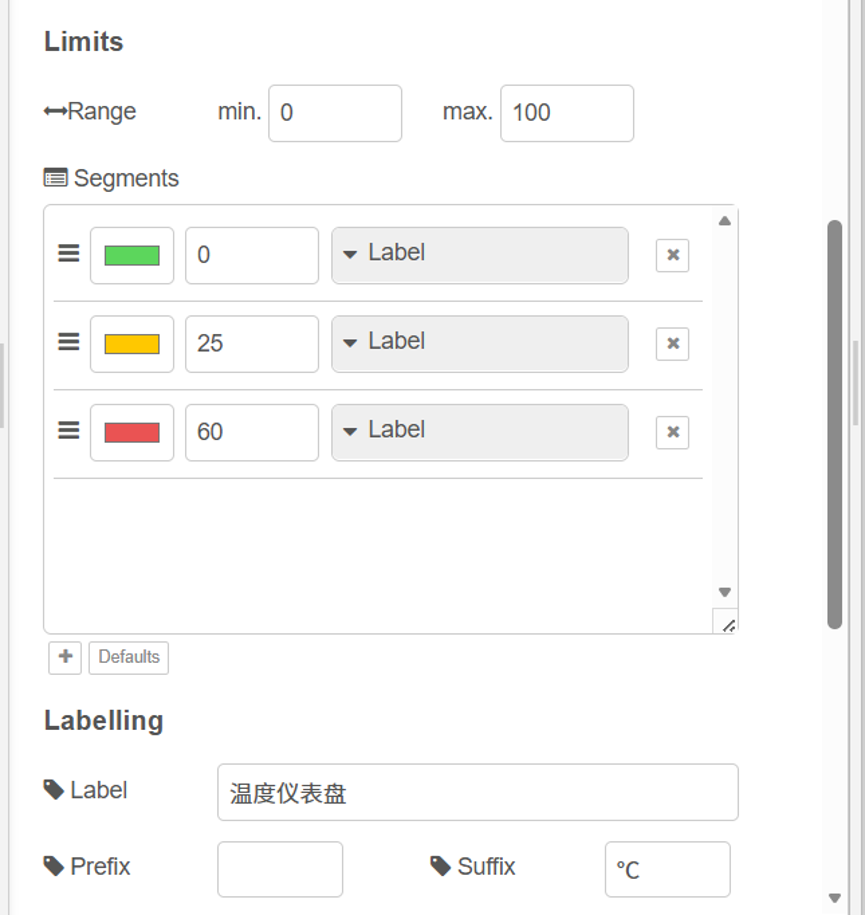

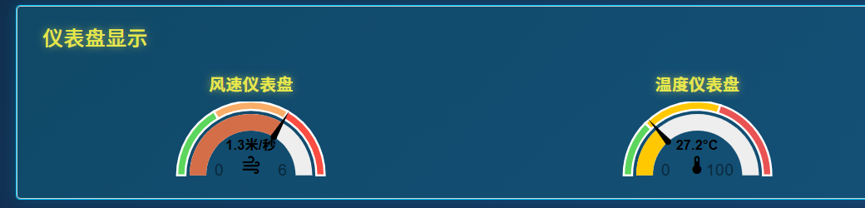

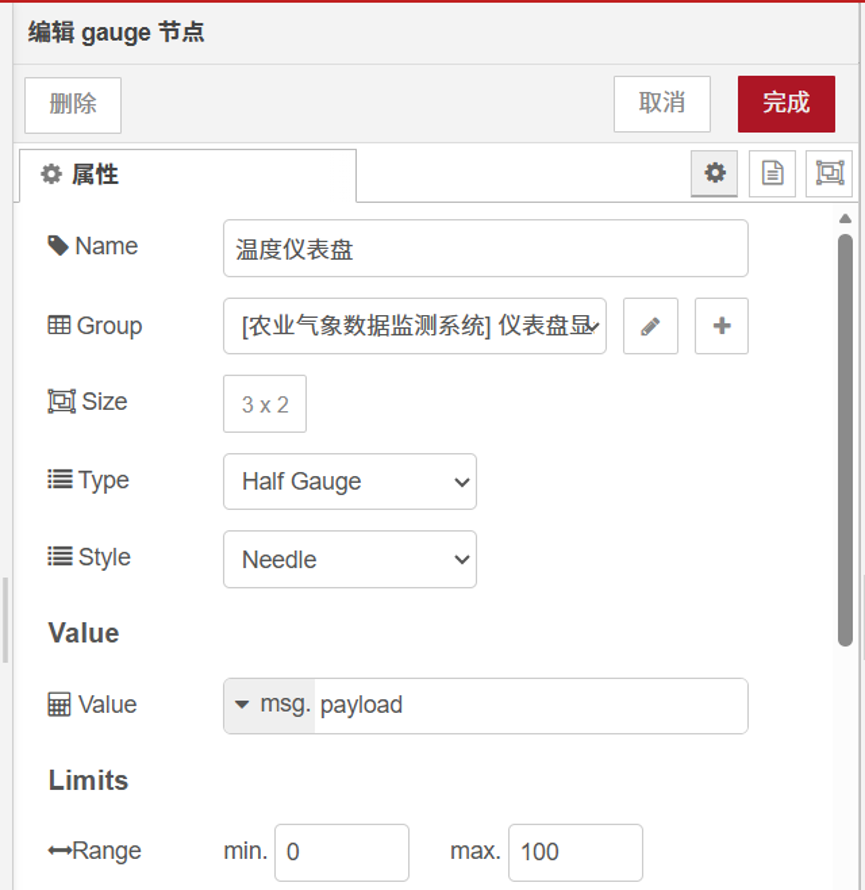

4. gauge仪表盘节点配置

样式选择：half Gauge（半圆仪表盘）、style选择needle（指针式）；

参数设置：自定义尺寸、数值最大值/最小值、物理单位，设置颜色分区区分正常/异常数据；

分组绑定：归属【数据显示】分组，用于可视化展示风速等数据。

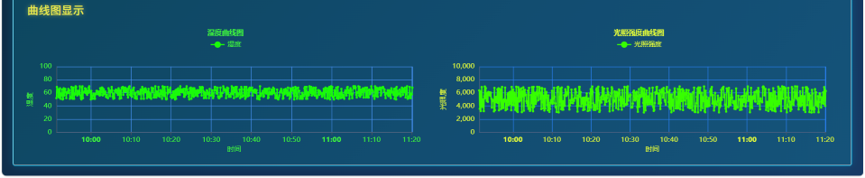

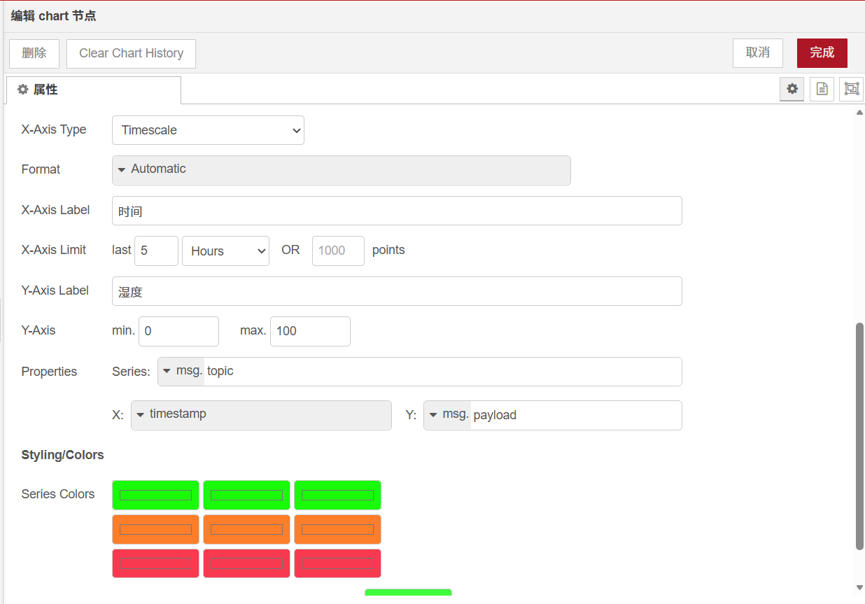

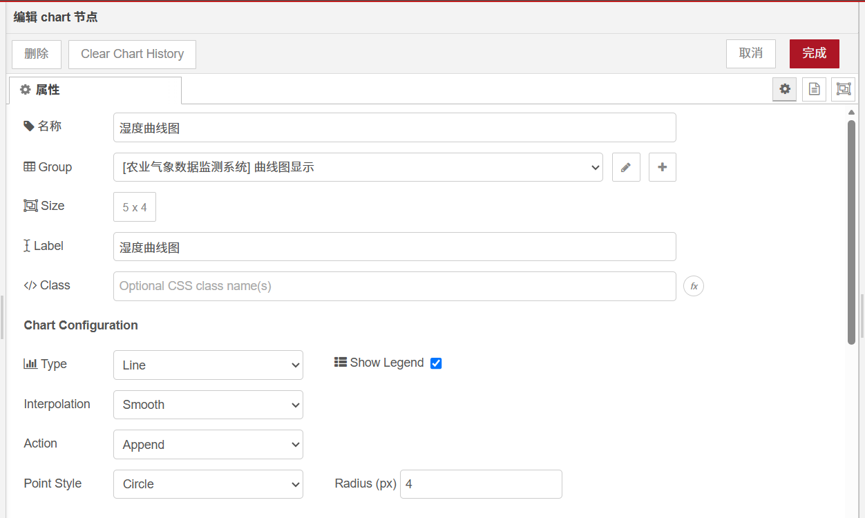

5. chart折线图节点配置

基础样式：图表类型选择line折线图，曲线模式选择smooth平滑曲线；

功能开启：勾选Show Legend显示图例，自定义X/Y轴标签、数值范围；

美化设置：自定义网格、曲线、文字颜色，自动适配数据格式，用于展示温湿度、光照数据的动态变化趋势。

五、完整节点代码（直接复制使用）

1. Function节点完整代码

|-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| Plain Text // ============================================== // 模式切换开关（只需要改这一个变量） // ============================================== const USE_SIMULATION = true; // true=使用模拟数据 false=使用真实串口数据 // ============================================== // 全局数据存储 // ============================================== if (typeof context.global.sensorData === 'undefined') { context.global.sensorData = { Temperature: 0, Humidity: 0, Illuminance: 0, Wind_speed: 0, Wind_direction: 0 }; } // 初始化缓存和限流标记 if (typeof context.buffer === 'undefined') { context.buffer = ""; context.currentSensor = null; context.lastSendTime = 0; } // ============================================== // 新增：模拟数据生成模块（真实感动态数据） // ============================================== if (USE_SIMULATION) { // 强制限流：每3秒更新一次（和真实硬件保持一致） const now = Date.now(); if (now - context.lastSendTime < 3000) { return null; } context.lastSendTime = now; // 生成有自然波动的真实感数据 const baseTemp = 25; // 基础温度 const baseHumidity = 60; // 基础湿度 const baseLight = 5000; // 基础光照 const baseWindSpeed = 3; // 基础风速 // 添加随机波动（±20%） const temperature = Math.round((baseTemp + (Math.random() - 0.5) * 10) * 10) / 10; const humidity = Math.round(baseHumidity + (Math.random() - 0.5) * 20); const illuminance = Math.round(baseLight + (Math.random() - 0.5) * 4000); const windSpeed = Math.round((baseWindSpeed + (Math.random() - 0.5) * 4) * 10) / 10; const windDirection = Math.round(Math.random() * 360); // 风向转换（和原有代码完全一致） let windDirText = "北风"; if (windDirection >= 337.5 || windDirection < 22.5) windDirText = "北风"; else if (windDirection >= 22.5 && windDirection < 67.5) windDirText = "东北风"; else if (windDirection >= 67.5 && windDirection < 112.5) windDirText = "东风"; else if (windDirection >= 112.5 && windDirection < 157.5) windDirText = "东南风"; else if (windDirection >= 157.5 && windDirection < 202.5) windDirText = "南风"; else if (windDirection >= 202.5 && windDirection < 247.5) windDirText = "西南风"; else if (windDirection >= 247.5 && windDirection < 292.5) windDirText = "西风"; else if (windDirection >= 292.5 && windDirection < 337.5) windDirText = "西北风"; // 输出格式和原有代码100%一致，不需要修改任何连线 return $// 1. 温度数据 { payload: temperature }, // 2. 湿度数据（文本+图表） { payload: humidity, topic: "湿度", timestamp: Date.now() }, // 3. 光照强度数据（文本+图表） { payload: illuminance, topic: "光照强度", timestamp: Date.now() }, // 4. 风速数据（文本+仪表盘） { payload: windSpeed }, // 5. 风向数据（文字） { payload: windDirText }, // 6. 时间数据（保留空输出，兼容原有连线） { payload: "" }$ ; } // ============================================== // 原有串口数据解析代码（完全保留，当USE_SIMULATION=false时自动生效） // ============================================== if (msg.payload) { // 过滤所有乱码字符 let cleanData = msg.payload.replace(/ $\^0-9a-zA-Z{}":,.\\-$ /g, ''); context.buffer += cleanData; // 循环处理所有数据片段 while (true) { // 1. 检测传感器名称 const sensorMatch = context.buffer.match(/"(Temperature|Humidity|Illuminance|Wind_speed|Wind_direction)":{/); if (sensorMatch) { context.currentSensor = sensorMatch $1$ ; context.buffer = context.buffer.substring(sensorMatch.index + sensorMatch $0$ .length); continue; } // 2. 检测数值并更新 const valueMatch = context.buffer.match(/"value":( $0-9.$ +)/); if (valueMatch && context.currentSensor) { const value = parseFloat(valueMatch $1$ ); context.global.sensorData $context.currentSensor$ = value; context.buffer = context.buffer.substring(valueMatch.index + valueMatch $0$ .length); // 强制限流：每3秒只发送一次最新数据 const now = Date.now(); if (now - context.lastSendTime < 3000) { return null; } context.lastSendTime = now; // 提取所有数据 let temperature = Number(context.global.sensorData.Temperature); let humidity = Number(context.global.sensorData.Humidity); let illuminance = Number(context.global.sensorData.Illuminance); let windSpeed = Number(context.global.sensorData.Wind_speed); let windDirection = Number(context.global.sensorData.Wind_direction); // 风向映射 let windDirText = "北风"; if (windDirection >= 337.5 || windDirection < 22.5) windDirText = "北风"; else if (windDirection >= 22.5 && windDirection < 67.5) windDirText = "东北风"; else if (windDirection >= 67.5 && windDirection < 112.5) windDirText = "东风"; else if (windDirection >= 112.5 && windDirection < 157.5) windDirText = "东南风"; else if (windDirection >= 157.5 && windDirection < 202.5) windDirText = "南风"; else if (windDirection >= 202.5 && windDirection < 247.5) windDirText = "西南风"; else if (windDirection >= 247.5 && windDirection < 292.5) windDirText = "西风"; else if (windDirection >= 292.5 && windDirection < 337.5) windDirText = "西北风"; // Dashboard 2.0 专用输出格式 return $// 1. 温度 { payload: temperature }, // 2. 湿度（文本+图表） { payload: humidity, topic: "湿度", timestamp: Date.now() }, // 3. 光照（文本+图表） { payload: illuminance, topic: "光照强度", timestamp: Date.now() }, // 4. 风速（文本+仪表盘） { payload: windSpeed }, // 5. 风向 { payload: windDirText }, // 6. 时间 { payload: "" }$ ; } // 3. 移除无用的闭合符和逗号 if (context.buffer.startsWith('},') || context.buffer.startsWith('}')) { context.buffer = context.buffer.substring(2); context.currentSensor = null; continue; } break; } // 防止缓存溢出 if (context.buffer.length > 1024) { context.buffer = ""; context.currentSensor = null; } return null; } return null; |

2. Template节点完整代码

（1）数据显示分组代码（温度/湿度/光照/风速/风向）

（2）系统时间采集展示代码

{secondDegrees}deg)\` }"\>\ \

\ \ \ \
