MySQL查询原理：从Server到InnoDB

- 一、Server层：SQL解析与执行
- - [1 连接器：认证与权限](#1 连接器：认证与权限)
  - [2 解析器：解析SQL](#2 解析器：解析SQL)
  - [3 预处理器：处理语义逻辑](#3 预处理器：处理语义逻辑)
  - [4 优化器：优化SQL](#4 优化器：优化SQL)
  - [5 执行器：调度存储引擎](#5 执行器：调度存储引擎)
- 二、排查手册：错误码与EXPLAIN
- - [1 错误码对照表](#1 错误码对照表)
  - [2 EXPLAIN 诊断速查](#2 EXPLAIN 诊断速查)
- 三、存储引擎层:InnoDB架构与磁盘存储
- - [1 InnoDB架构](#1 InnoDB架构)
  - [2 MySQL 8.0的文件结构和DDL变化](#2 MySQL 8.0的文件结构和DDL变化)
  - [3 数据在磁盘上到底怎么存的](#3 数据在磁盘上到底怎么存的)
  - [4 一行数据在页上怎么摆的](#4 一行数据在页上怎么摆的)
- [四、索引：B+ Tree与回表](#四、索引：B+ Tree与回表)
- - [1 B+ Tree：InnoDB的导航系统](#1 B+ Tree：InnoDB的导航系统)
  - [2 B+ Tree与存储层级的关系](#2 B+ Tree与存储层级的关系)
  - [3 聚簇索引和二级索引](#3 聚簇索引和二级索引)
  - [4 一条查询在InnoDB里的完整旅程](#4 一条查询在InnoDB里的完整旅程)
- 五、内存与并发
- - [1 Buffer Pool：内存里的数据高速公路](#1 Buffer Pool：内存里的数据高速公路)
  - [2 一致性读：MVCC](#2 一致性读：MVCC)
- 六、写在最后

MySQL从拿到请求到返回数据，一共经历了这两个层面：Server层，存储引擎层。

一、Server层：SQL解析与执行

Server 层把一条 SQL 拆成了五道工序：连接器、解析器、预处理器、优化器、执行器。

Server层负责连接管理、SQL解析、预处理、优化、执行调度，以及内置函数、权限校验、日志记录等，全部在这层搞定。

1 连接器：认证与权限

TCP 三次握手之后，连接器做三件事：协商协议版本、协商字符集、身份认证（challenge-response 机制，不是明文传密码）。

有以下两个细节：

第一个，权限：权限是连接建立那一刻一次性加载到内存的。之后你 GRANT 了新的权限，已经存在的连接根本不知道。所以你加完权限发现程序还是报 Access denied，别急着怀疑自己------把连接池重建一下，或者断开重连，立马好。

第二个，超时：wait_timeout 默认 28800 秒，也就是 8 小时。一个连接空闲超过这个时间，MySQL 主动断掉。但问题是，interactive_timeout 也默认 28800，它管的是 mysql 命令行连接的。JDBC 连接走的是 wait_timeout。所以你在连接池里配的 keepalive 或者 validationQuery，不是在"浪费性能"，是在救命。

2 解析器：解析SQL

你写的 SQL 在 MySQL 眼里就是一串没有意义的字符。解析器第一件事就是词法分析------把 SELECT、FROM、>、123 一个个拆成 Token，相当于把一句话拆成单词。然后语法分析上场，把这些 Token 组装成一棵 AST（抽象语法树）。

举个简单的例子：

sql 复制代码

SELECT id, name FROM users WHERE age > 18 ORDER BY name;

拆完之后的结构大概是这样：

复制代码

SELECT语句节点
├── 选择列：id, name
├── FROM：users
├── WHERE：age > 18
└── ORDER BY：name

没拆对呢？ERROR 1064，经典语法错误。这时候检查两件事：第一，SQL 是不是真的写错了；第二，有没有拿保留字当字段名。遇到保留字加反引号，简单粗暴。

sql_mode 这里插一句。ONLY_FULL_GROUP_BY 这个参数，开了之后你 SELECT 的列要么在 GROUP BY 里，要么套聚合函数。很多从 5.6 升上来的 SQL，到了 5.7/8.0 突然报错了，根因就在这。

解析这个阶段的要点就一句话：语法对不一定语义对。

3 预处理器：处理语义逻辑

解析器只管你"写得像不像 SQL"，预处理器才管你"说得对不对"。

表存不存在？ERROR 1146。列存不存在？ERROR 1054。你有权限吗？没权限直接拦。这些都在这个阶段校验。

同时它还会帮你做一些"善意的改写"------SELECT * 展开成具体列名，标注隐式类型转换，展开简单子查询。

4 优化器：优化SQL

SQL 语法对、语义也对，怎么干最快？这就是优化器的活。

优化器分两步走：逻辑优化、物理优化。

5 执行器：调度存储引擎

拿到执行计划，确认权限，调存储引擎 API 开干。

执行方式叫火山模型 。名字挺唬人的，其实就是每个算子三个方法：open() 初始化、next() 取下一行、close() 释放。顶层往下调 open，数据从底层一层层往上交，每次内存里只持有一行。

读数据对应的 API：ha_index_read / ha_index_next 走索引，ha_init_scan / ha_next 全表扫，DML 对应 ha_write_row / ha_update_row / ha_delete_row。

大部分情况结果是流式返回的，处理一行发一行。但 ORDER BY 是个例外，索引本身有序的话直接用，无序的话就得把所有数据收齐排完序再发------这就是 filesort。

sort_buffer_size 默认才 256KB，不够就写磁盘临时文件，性能直接断崖。

不过这里有个好消息：LIMIT 是 filesort 的好朋友。 比如 ORDER BY c LIMIT 10，排序的时候只要维护一个 10 行的优先队列就够了，不需要全量排序。所以 EXPLAIN Extra 里看到 Using filesort 先别慌，看 rows 和 LIMIT 的关系再下结论。

tmp_table_size 和 max_heap_table_size 都默认 16MB，临时表超了这个尺寸就转磁盘，又是一个性能断崖。GROUP BY 生成的大临时表特别容易踩这个坑。

最后提一下查询缓存。5.7 有，8.0 砍了。原因是 SQL 文本要完全一致才命中，DML 操作还清空相关表缓存。写多的场景命中率低到可怜，留着反而拖性能。

二、排查手册：错误码与EXPLAIN

1 错误码对照表

出问题时先确定是哪个环节炸的，缩小排查范围：

连接器错误 ：Access denied（密码错或者认证插件不对）、Too many connections（超了 max_connections）、Host blocked（max_connect_errors 超了，FLUSH HOSTS 解）。
解析器错误：ERROR 1064，语法写错了，检查保留字和拼写。
预处理器错误：ERROR 1146 表不存在、ERROR 1054 列不存在。
执行器错误 ：ERROR 1205 锁等待超时（innodb_lock_wait_timeout）、ERROR 1213 死锁（InnoDB 自动回滚事务较小的一方，业务层做好重试）。

2 EXPLAIN 诊断速查

最后给一个 EXPLAIN 快速诊断指南，日常排查够用了：

看 type 列 ：ALL → index → range → ref → eq_ref → const，从左到右越来越好。key 为 NULL 就是没走索引。possible_keys 有值但 key 为 NULL？回表太多或统计信息过期了，ANALYZE TABLE 试试。

rows 和 filtered 一起看：rows 乘以 filtered% 约等于实际返回行数。filtered 低说明大量数据扫出来以后被 WHERE 条件过滤掉了，考虑加联合索引把过滤条件也包进去。

Extra 关键词解读：

Extra	含义
`Using index`	覆盖索引，不用回表，最优解
`Using index condition`	ICP（Index Condition Pushdown），引擎层就过滤了，减少回表
`Using filesort`	额外排序，有 LIMIT 不一定慢。没有 LIMIT 且 rows 很大就需要注意
`Using temporary`	用了临时表，GROUP BY / DISTINCT / UNION 的场景常见，注意 `tmp_table_size`
`Using join buffer`	被驱动表缺索引的信号，赶紧加

8.0.18 开始支持 EXPLAIN ANALYZE，会实际执行 SQL 然后返回真实耗时和行数。估算值和实际值差太远，就是统计信息过期了。

三、存储引擎层:InnoDB架构与磁盘存储

1 InnoDB架构

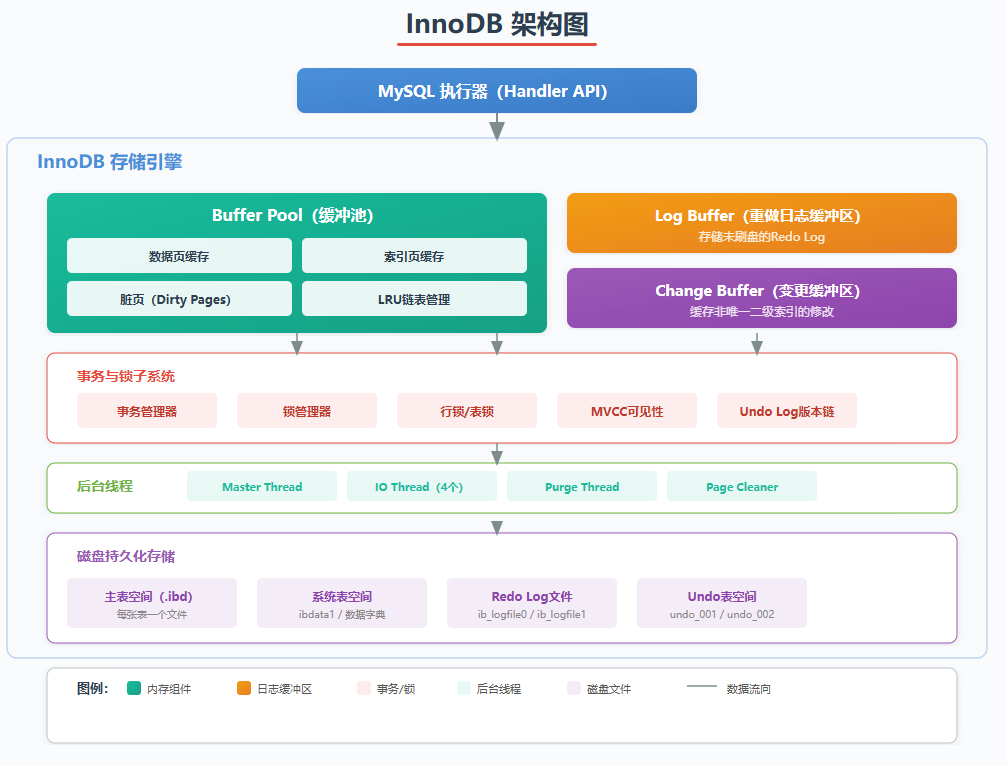

InnoDB不是一个人干活，是一堆组件协同工作。最上层是SQL接口层，执行器通过handler API跟它通信，传进来的是"给我读某条索引的下一行"。中间是事务、锁、日志这些子系统。最核心的是Buffer Pool，它负责在内存和磁盘之间搭桥。

背后还有一个后台线程军团：Master Thread负责刷脏页和合并插入缓冲，IO Thread处理读写请求，Purge Thread清理不再需要的undo日志，Page Cleaner专门负责把脏页刷到磁盘。各司其职。

2 MySQL 8.0的文件结构和DDL变化

8.0的文件组织方式和5.7比有个很大的不同：没有 .frm 文件了。

5.7时代，一张表对应三个文件：

xxx.frm --- 表结构定义
xxx.ibd --- 表数据和索引

8.0把 .frm 文件彻底移除了。表结构完全由InnoDB自己的数据字典表管理，所有表（不管是 mysql 系统库还是你自己的业务表）的表结构定义，全部统一存在 mysql.ibd 里。所以8.0的情况是：

xxx.ibd --- 用户表数据和索引（只存数据，不存结构）
mysql.ibd --- 系统表空间，里面存了所有表的结构定义（数据字典表）

这些文件在哪？在MySQL的数据目录下，每个库一个文件夹：

复制代码

MySQL数据目录（datadir）/
├── mysql/                    # mysql系统库
│   └── xxx.ibd
├── test/                     # 你自己的库
│   ├── users.ibd             # 用户表的数据+索引
│   ├── orders.ibd
│   └── ...
├── mysql.ibd                 # 所有表的表结构定义（8.0特有）
└── undo_001, undo_002        # undo日志

连上MySQL执行 SHOW VARIABLES LIKE 'datadir'; 就能看到你机器上的实际路径。Windows默认 C:\ProgramData\MySQL\MySQL Server 8.0\Data\，Linux默认 /var/lib/mysql/。注意 mysql.ibd 在数据目录的根下，业务表的 .ibd 在各自库名的文件夹里。

注意，这两个全是 .ibd 文件，格式是一样的，只是用途不同。另外每个 .ibd 文件里也备份了一份SDI（序列化字典信息）页，用于表空间导入导出这类场景。

这个改动带来的好处很实在：DDL操作变成事务性的了。以前你改表结构，改了就是改了，没法回滚。8.0可以 ROLLBACK 一个 ALTER TABLE 操作------因为表结构的修改也写在InnoDB的事务日志里了。

另外8.0支持了即时DDL（Instant DDL），加列操作瞬间完成，不需要重建表。

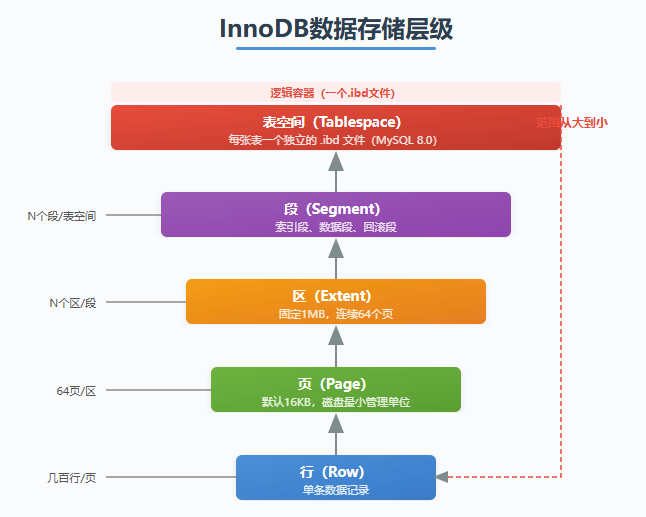

3 数据在磁盘上到底怎么存的

很多人以为数据在磁盘上就是一张大表，一行一行摆着，InnoDB读的时候像读文件一样从头扫到尾。其实完全不是这么回事。

InnoDB把数据组织成几个层级：表空间（tablespace）→ 段（segment）→ 区（extent）→ 页（page）→ 行（row）。

表空间你可以理解成一个大的逻辑容器。MySQL 8.0默认每张表一个独立的.ibd文件，这就是它专属的表空间。里面分成各种段：索引段、数据段、回滚段等等。

段下面分区（extent），一个区固定1MB，包含连续64个页（每个页16KB）。为啥要分区？因为InnoDB认为一次申请1MB是合理的批量大小，按需分配，避免零散申请浪费。

页是InnoDB磁盘管理的最小单位。对的，不是行，是页。不管你读一行还是读一万行，InnoDB一次至少读一页（16KB）到内存。这个设计跟操作系统的页缓存一个道理------局部性原理，你读了一行，旁边几行大概率也会被读到。

页里面才是行数据。数据行按照主键顺序存储在页中，页与页之间通过双向链表连接，同一页内的行通过单向链表连接。

说个冷知识，一个16KB的页除去页头页尾这些元数据，大概能存几百到几千行数据（取决于一行有多大）。如果一行数据太大（比如有个TEXT字段存了一整篇文章），InnoDB会把部分数据溢出到额外的页里，原行只保留一个20字节的指针。

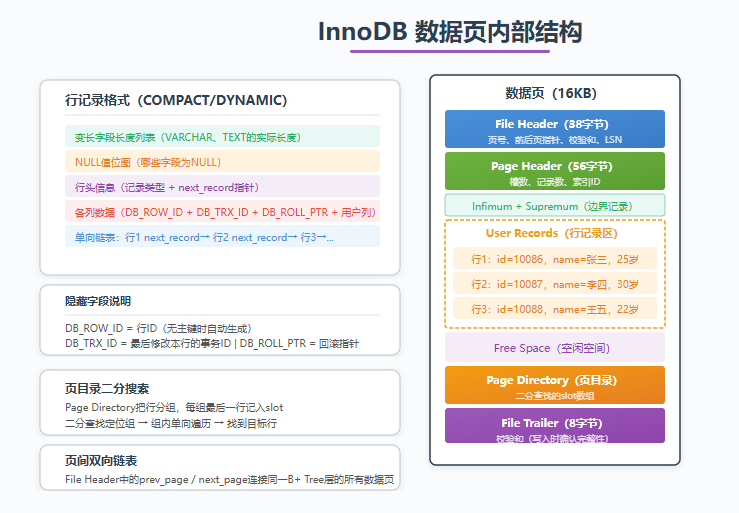

4 一行数据在页上怎么摆的

这可能是很多人没想过的问题。一页16KB，几百行数据，具体怎么摆的？

一个数据页的结构从前往后依次是：文件头（File Header，38字节）、页头（Page Header，56字节）、最大最小记录（Infimum + Supremum）、行记录（User Records）、空闲空间（Free Space）、页目录（Page Directory）、文件尾（File Trailer，8字节）。

行记录从页的中间开始往后摆，页目录从后面开始往前摆。如果你写数据，就是往中间插。

重点说下行记录的格式。InnoDB的行格式有好几种：COMPACT、DYNAMIC、COMPRESSED、REDUNDANT。MySQL 5.7以后默认是DYNAMIC。

一行数据在页上存的东西包括：变长字段长度列表（记录每个VARCHAR字段的实际长度）、NULL值位图（哪些字段是NULL）、行头信息（记录类型、下一条记录的偏移量等）、各列的实际数据。

行头里有个很重要的字段叫 next_record，指向下一行数据的偏移量。这样页内的行记录就形成了一个单向链表。

页目录又把行记录分组管理，每组最后一行是"最大行"，记录该组有多少行。通过页目录做二分查找，能快速定位到行所在的分组，然后再在组内遍历。这也是B+ Tree能在页级别做搜索的原因。

四、索引：B+ Tree与回表

1 B+ Tree：InnoDB的导航系统

InnoDB的索引长什么样？B+ Tree。

很多人背过B+ Tree的概念，但不理解它到底怎么解决实际问题。

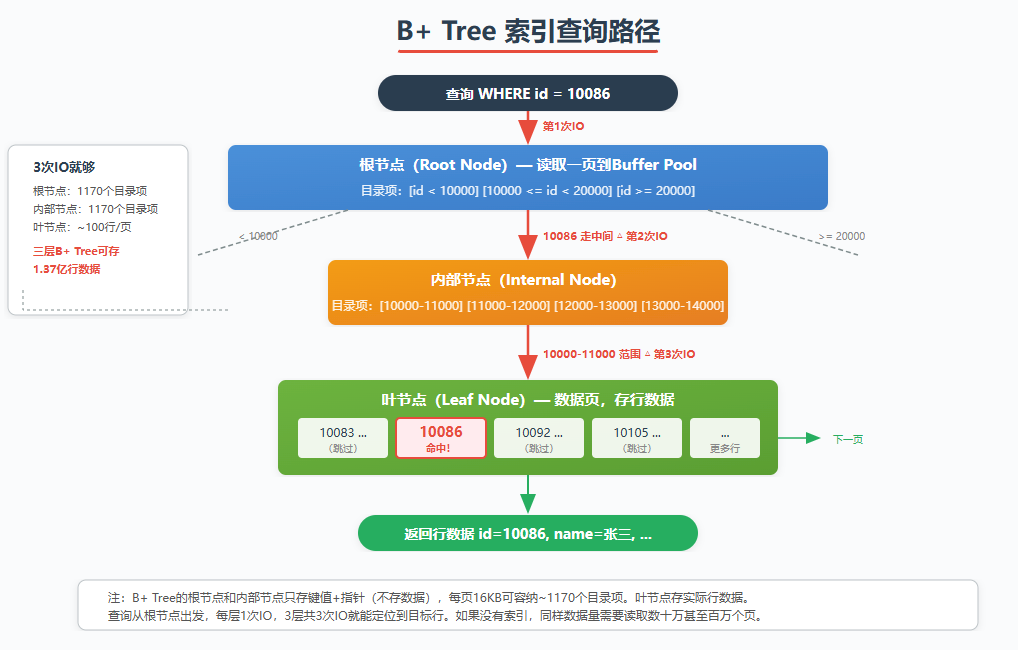

如果没有索引，你要查 WHERE id = 10086，InnoDB只能从第一页开始，一页一页读进来，一行一行比对，直到找到为止。这叫全表扫描，代价巨大。

B+ Tree把数据按主键排好序，用分层的方式组织。整棵树分三层：根节点、内部节点、叶节点。根节点和内部节点只存键值+指针，不存数据。叶节点存实际的行数据。

当你要查 id = 10086 的时候，InnoDB从根节点出发。根节点有一组目录项，比如"小于10000的走左边，10000到20000的走中间，大于20000的走右边"。它通过在节点内部做二分查找，快速定位到下一层的指针。

一层一层往下，直到叶节点。叶节点里按照主键顺序排好了数据行，再二分查找一次，定位到具体的行。

三层B+ Tree能存多少数据？我们来算一下。每个页16KB，假设主键是BIGINT（8字节），指针6字节，每个目录项14字节。一个根节点页能存约16384/14 ≈ 1170个目录项。每个内部节点同理。每个叶节点假设能存100行。那三层B+ Tree就能存：1170 x 1170 x 100 ≈ 1.37亿行。

也就是说，查询1.37亿行数据里的某一行，只需要3次磁盘IO（每层一次）。如果没有索引，最坏情况要读100多万个页。

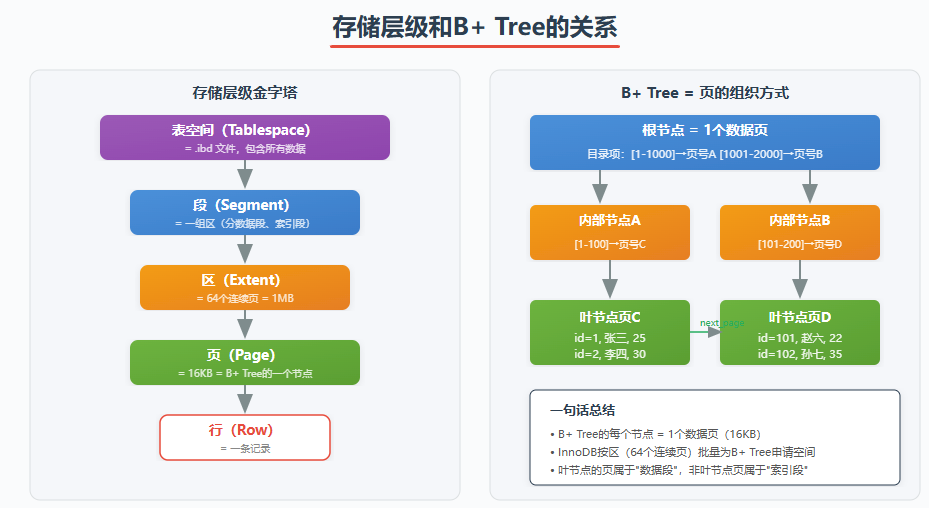

2 B+ Tree与存储层级的关系

主键索引的各个节点就是物理上的数据页。 B+ Tree从上到下分成三层------根节点、内部节点、叶节点。

根节点页存的是宽范围的目录项（如 [1-1000]→页号A），内部节点页存的是更小范围的目录项（如 [1-100]→页号C），叶节点页存的是完整的行数据（如 id=34, name=王五, age=28）。

那"表段区页行"跟B+ Tree是什么关系？

概念	含义	跟B+ Tree的关系
行	一条记录	存在B+ Tree的叶节点页里
页	16KB，磁盘读写的最小单位	就是B+ Tree的一个节点
区	64个连续页=1MB	InnoDB按区为B+ Tree批量申请空间
段	一组区	叶节点页归数据段，非叶节点页归索引段
表空间	就是.ibd文件	包含整棵B+ Tree的所有页

查 id=34 的过程，就是这个关系的最好体现：

步骤	读了什么	对应B+ Tree哪层	找到了什么
第1次IO	一个16KB数据页	根节点	目录项：34在1-1000范围，去页号A
第2次IO	另一个16KB数据页	内部节点	目录项：34在1-100范围，去页号C
第3次IO	又一个16KB数据页	叶节点	行数据：id=34, name=王五, age=28 直接返回

三次读了三个页。根节点和内部节点页里是指路牌（目录项），叶节点页里就是数据行本身。

所以不存在"索引放一个地方、数据放另一个地方"的说法。主键索引的B+ Tree就是数据本身，叶节点页里直接就是行数据，没有第二份数据文件。

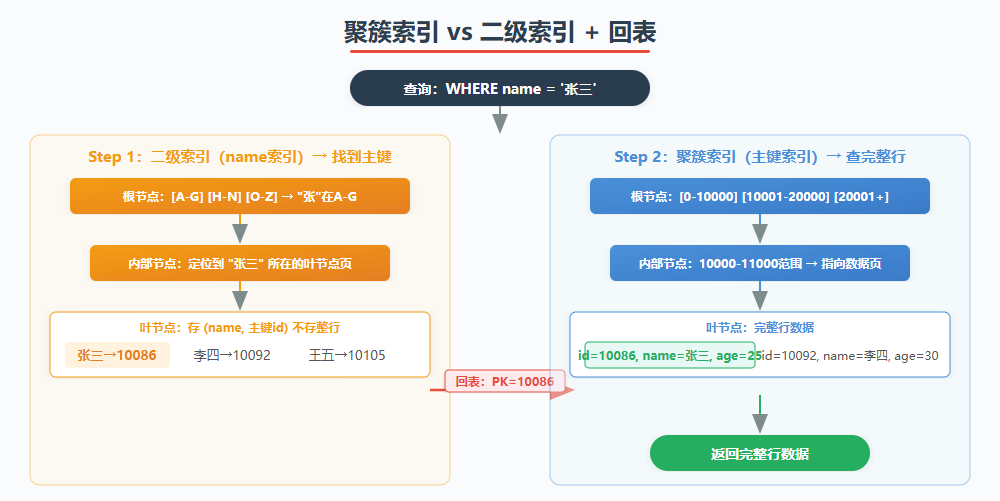

3 聚簇索引和二级索引

InnoDB的表数据本身就是一棵B+ Tree，这棵树的叶节点存了完整的行数据，这叫聚簇索引。

那二级索引呢？你给其他列建了索引，InnoDB会再建一棵B+ Tree，但它的叶节点不存完整行数据，只存对应行的主键值。

所以执行一条 SELECT * FROM users WHERE name = '张三'，如果name有索引，过程是：

在name的二级索引B+ Tree里找到 name='张三' 对应的主键值
拿着这个主键值，去聚簇索引B+ Tree里查完整行数据

第二步就叫回表。如果name索引扫描出来100行满足条件，就要回表100次。这就是为什么有时候虽然用了索引，但查询还是慢的原因------回表次数太多了。

覆盖索引就是解决这个问题的，对比两个查询：

sql 复制代码

-- 查询A：需要回表
SELECT id, name, age FROM users WHERE name = '张三';

走name二级索引，叶节点存的是 (name, id)，里面没有 age。所以得先拿到 id=10086，再去聚簇索引里查完整行取出 age。这个步骤就叫回表。

sql 复制代码

-- 查询B：覆盖索引，不用回表
SELECT id, name FROM users WHERE name = '张三';

走的还是name二级索引，叶节点里有 (name, id)。你要的 id 和 name 这两个字段，索引页里已经有了，不需要再去聚簇索引查了。这就是覆盖索引。

怎么判断？EXPLAIN 看一下 Extra 列：

显示 Using index → 覆盖索引，不用回表
没有这个标识 → 需要回表

覆盖索引本质上就是：索引覆盖了查询需要的所有列，不需要回表。 在频繁查询的字段组合上建联合索引，让索引"覆盖"你的查询，是常见的优化手段。

4 一条查询在InnoDB里的完整旅程

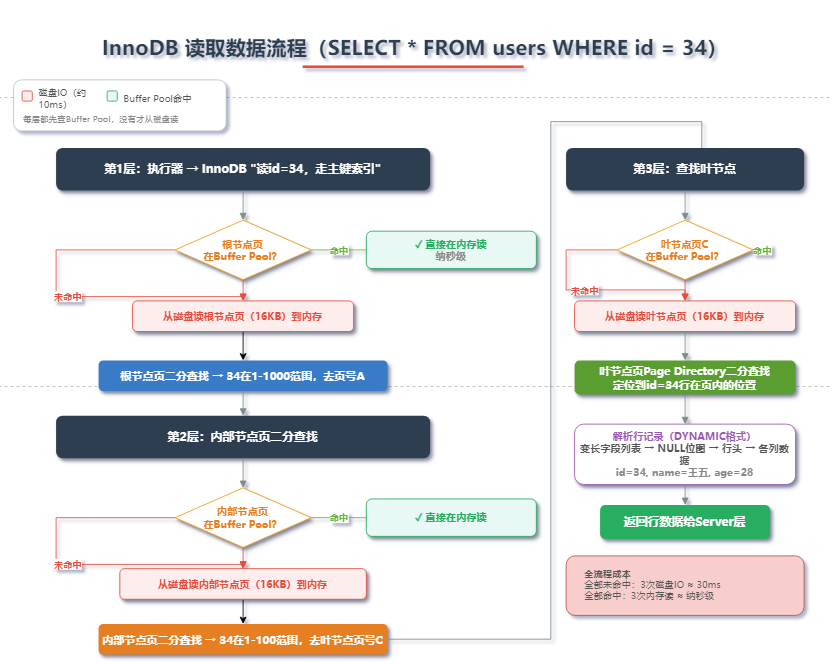

现在把Buffer Pool、B+ Tree、数据页、行格式全部串起来，看看 SELECT * FROM users WHERE id = 34 在InnoDB内部每一步做了什么。

第1步：执行器发指令

MySQL Server层的执行器通过handler API告诉InnoDB："读id=34，走主键索引"。

第2步：读根节点页

InnoDB先检查根节点页在不在Buffer Pool里：

命中：直接在内存读，纳秒级
未命中：从磁盘读一个16KB的页到Buffer Pool，约10ms

拿到根节点页后，通过Page Directory（页目录的slot数组）做二分查找，找到目录项"34在1-1000范围，去页号A"。

第3步：读内部节点页

同样的流程------检查Buffer Pool → 没有就从磁盘读 → 二分查找 → 找到"34在1-100范围，去叶节点页号C"。

第4步：读叶节点页

同样先查Buffer Pool，没有就从磁盘读。拿到叶节点页后，Page Directory二分查找定位到 id=34 行在页内的具体位置。

第5步：解析行记录

找到行之后，InnoDB按照DYNAMIC行格式解析这行数据：

读变长字段长度列表 → 知道VARCHAR字段各有多长
读NULL值位图 → 知道哪些字段是NULL
读行头信息（含next_record指针）
读各列实际数据 → id=34, name=王五, age=28

第6步：返回给Server层

通过handler API把这行数据交回给MySQL执行器。执行器做投影（只取需要的列），组装成结果行，通过网络发给客户端。

全流程成本总结：

最少0次磁盘IO：三层页全在Buffer Pool里
最多3次磁盘IO：三层页全要从磁盘读（约30ms）
每次读16KB，不是只读一行
读过的页留在Buffer Pool里，后续查询可能直接命中

五、内存与并发

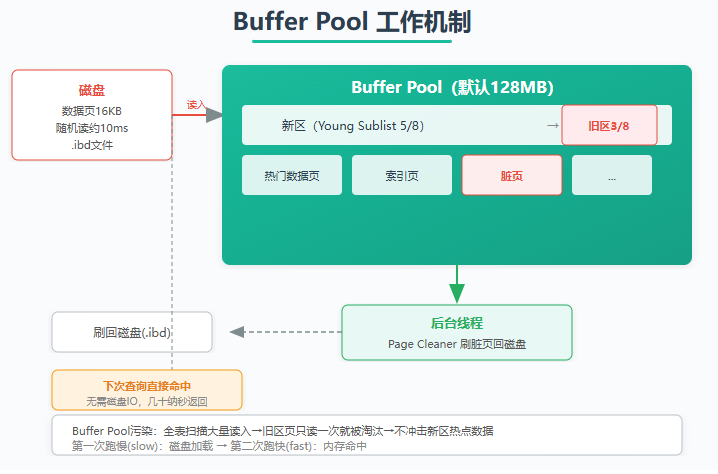

1 Buffer Pool：内存里的数据高速公路

如果每次查询都去磁盘读，那MySQL的QPS能上三位数就烧高香了。磁盘随机读一页大概要10ms，而内存读只要几十纳秒，差了十万八千里。

所以InnoDB搞了个Buffer Pool，一个巨大的内存缓存区域。

查询数据的时候，InnoDB先把磁盘上的页读到Buffer Pool里，后续所有读写操作都在内存里完成。被修改过的页就成了脏页，后台线程在合适的时机再刷回磁盘。

Buffer Pool默认大小是128MB，但生产环境128MB塞牙缝都不够。一般建议设到物理内存的60%-80%。

Buffer Pool内部用改良版的LRU算法管理缓存。所谓的"改良"是指它把LRU链表分成了5/8的新区（young sublist）和3/8的旧区（old sublist）。新读入的页不会直接放到链表头部，而是先放到旧区的头部。只有被再次访问到的页，才会被提升到新区。

为啥要这么设计？因为全表扫描会把大量页读到内存，如果不加这个限制，一次全表扫描就把热点数据全挤出去了------这叫Buffer Pool污染。有了old sublist，全表扫描的页如果只读一次就被淘汰了，不会冲击热点数据。

这就是为什么有的SQL第一次跑很慢，第二次跑飞快。因为第一次是从磁盘读的，第二次数据已经在Buffer Pool里了，直接命中。

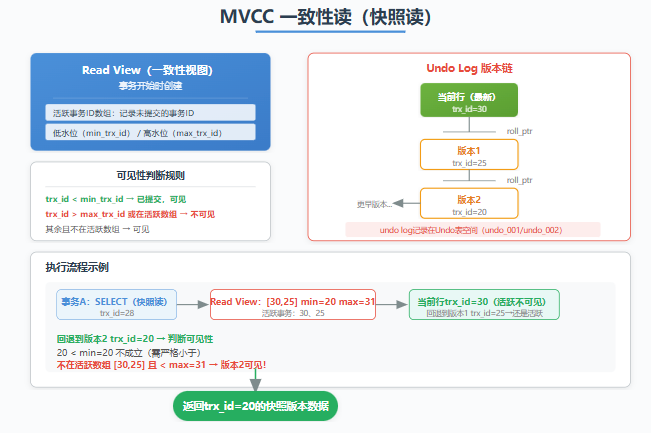

2 一致性读：MVCC

说完了数据怎么存的，再看个关键问题：为什么你在一个事务里反复读同一行，结果始终一样，即使别的事务已经改了？

MVCC的核心是：为一行数据维护多个版本快照（存在undo log里），读操作不等待行锁释放，直接读快照版本。读写分离，减少锁冲突，提高并发能力。

InnoDB在事务开始时（严格说是执行第一条SELECT时），会创建一个当前活跃事务的快照。这个快照基于三个东西：全局活跃事务ID数组、低水位ID、高水位ID。

后续的SELECT读数据时，每读一行就判断这行的事务ID在不在快照可见范围内。如果这行被修改了但不可见，InnoDB就去undo log里找这行的历史版本。undo log记录了每次修改前的旧值，通过rollback pointer串成一个版本链。

所以你的SELECT永远不会被写操作阻塞------你读的是快照，写的是当前行，互不干扰。

但也有例外。SELECT ... FOR UPDATE 和 SELECT ... LOCK IN SHARE MODE 走的是当前读，读到的是最新已提交的数据，同时加锁。

这就是MVCC（多版本并发控制）。网上说MVCC的帖子很多，但就一句话：写操作写出版本链，读操作按照可见性规则选择版本。读不阻塞写，写不阻塞读。

六、写在最后

InnoDB这套机制从MySQL 5.5开始成为默认引擎，到现在十多年了，核心架构几乎没有变过。Buffer Pool、B+ Tree、MVCC这些概念，你理解了它们，MySQL调优和问题排查就不再是玄学。
