FreeRTOS 堆内存管理源码剖析：释放一块内存，空闲块数量反而变少了？

组件有一个共同点：创建时都要申请内存，而且走的是同一个函数 pvPortMalloc。创建任务要它（任务栈 + 任务控制块）、创建队列要它、创建事件组要它、创建流缓冲还是要它------《FreeRTOS任务创建与删除机制源码剖析》里你看着任务栈从堆里割出来，《FreeRTOS 流缓冲与消息缓冲源码剖析：主体不用等待链表，也不用关中断的"队列"》里你看着它"一次 malloc 连结构带缓冲区"。但这个函数自己长什么样，系列一直没拆------它是整个内核的地基，本篇就来拆它。

先看一个反直觉的现象。实验里往堆中间释放一块 112 字节的内存，释放前 空闲块有 2 个，释放后反而只剩 1 个------你多还了一块内存，空闲块的个数却变少了。这不是 bug：被释放的块压根没有作为新块挂进链表，它直接并进了前一个空闲块、又吞掉了后一个空闲块。这一"并"一"吞"，就是 heap_4 管理内存的全部核心，也是它敢说"碎片攒不起来"的底气。

这篇文章沿着一条主线走：堆怎么创建、创建时注意什么、创建了什么、怎么分配给下次用、怎么释放、释放时怎么合并、日常怎么管理。先把实验跑起来看见"块数变少"，再进源码看它每一步怎么做的。

平台：STM32F103RET6（Cortex-M3，标准库）

内核：FreeRTOS V11.1.0（本工程实际源码，代码块首行注释标注来源）

本工程 configTOTAL_HEAP_SIZE = 4096，configSUPPORT_DYNAMIC_ALLOCATION = 1，configAPPLICATION_ALLOCATED_HEAP = 0，configHEAP_CLEAR_MEMORY_ON_FREE = 1，configENABLE_HEAP_PROTECTOR = 0，configUSE_MALLOC_FAILED_HOOK = 0------本文按此配置剖析

一、概述

1.1 堆是什么

把所有花哨概念剥掉，FreeRTOS 的堆就是一个静态数组：

/* heap_4.c */
PRIVILEGED_DATA static uint8_t ucHeap[ configTOTAL_HEAP_SIZE ];

本工程 configTOTAL_HEAP_SIZE = 4096，链接器给这个数组在 SRAM 里划 4KB，堆的全部物理内存就这些。pvPortMalloc 干的事是从这 4KB 里割一块给你，vPortFree 把用完的块还回来。没有页表、没有虚拟地址、没有垃圾回收------和你自己写一个"4KB 数组的管理器"面对的问题一模一样：记录哪些字节闲着、给申请者划一块、收回来接着用、别让空闲的字节碎成渣。

官方在 FreeRTOS/portable/MemMang/ 下给了五份实现，一个工程只能编入一份 （pvPortMalloc 符号会冲突）。各自适配的场景一句话说清：

实现	适配场景	释放	相邻合并
heap_1	对象创建后永不删除------只管分配不管还，换来最简单可靠	不支持	-
heap_2	需要 malloc/free 且内存紧张到不在乎碎片------现在已有更好的选择	支持	不做
heap_3	想复用标准库的 malloc/free（调试器、分析工具认识它）	支持	看标准库
heap_4	绝大多数场景的默认选择------本工程用的就是它	支持	做
heap_5	同 heap_4，但内存分成好几段（比如主 RAM + 外挂 SRAM）也能拼成一个堆	支持	做

heap_5 的核心逻辑和 heap_4 逐行相同，只是初始化时把多段内存串成一条链。本文拆 heap_4，拆完你直接能看懂 heap_5。

1.2 内存块长什么样

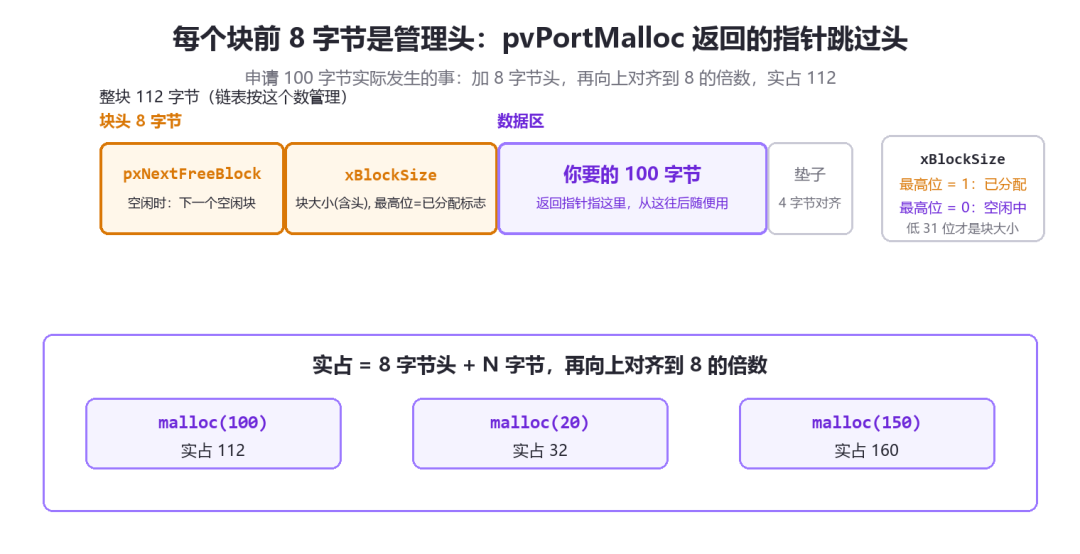

堆不打散成"字节"来管，而是切成块（block）。每个块（空闲的、已分配的都一样）最前面 8 字节是一个管理头：​​​​​​​

/* heap_4.c */
typedef struct A_BLOCK_LINK
{
    struct A_BLOCK_LINK * pxNextFreeBlock; /* 空闲时：指向下一个空闲块 */
    size_t xBlockSize;                     /* 本块大小(含这8字节头), 最高位=已分配标志 */
} BlockLink_t;

由这块头推出本篇所有数字的计算规则：

• 实占 = 8 字节头 + 你要的 N ，再向上对齐到 8 的倍数：malloc(100) 实占 112、malloc(20) 实占 32、malloc(150) 实占 160；

• 块大小永远落在 8 的倍数上；

• xBlockSize

  的最高位 被征用当标志位：置 1 表示已分配，清 0 表示空闲（heapBLOCK_ALLOCATED_BITMASK），所以块大小上限是 2GB 而不是 4GB------4KB 的堆用不到万分之一；

• xPortGetFreeHeapSize()

  返回所有空闲块的 xBlockSize 之和。注意口径：它说"总共闲多少"，不说"最大一整块多大"------这是两个量，第三节你会看到它们怎么分道扬镳。

1.3 API 家族

API	作用	关键点
pvPortMalloc(字节数)	分配	失败返回 NULL，无阻塞语义，没有 FromISR 版
vPortFree(指针)	释放	传 NULL 安全；双重释放/野指针触发断言
pvPortCalloc(个数, 单个大小)	分配+清零	V11 新增
xPortGetFreeHeapSize()	当前空闲总字节	只报总数，不报碎片
xPortGetMinimumEverFreeHeapSize()	历史最低空闲水位	评估堆够不够，看这个数
vPortGetHeapStats(&统计)	空闲块数/最大整块/分配计数	快照式体检，字段见 4.6

HeapStats_t 定义在 portable.h（经 FreeRTOS.h 间接包含，不用额外加头文件），vPortGetHeapStats 和 xPortGetMinimumEverFreeHeapSize 只有 heap_4 / heap_5 提供------换别的实现前对着这张表核一遍。

二、使用场景

什么时候轮得到堆管理说话？两种情况。

第一种：内核对象的动态创建。 xTaskCreate、xQueueCreate、xSemaphoreCreateMutex、xStreamBufferCreate......内部全是一条路：pvPortMalloc。你在应用代码里从没写过 pvPortMalloc，但你每创建一个对象，堆就瘦一圈------哪怕一个任务都不创建，vTaskStartScheduler 一跑，空闲任务、定时器守护任务的栈和 TCB 也已经从堆里割走两回了。

**第二种：你自己有大块变长的临时数据。**比如一帧不确定长度的协议报文、一张解码中的图片行缓冲。这些内存的生死由业务控制，用堆比用静态数组灵活------代价是你要管好它的生老病死：谁申请谁释放、绝不重复释放、绝不越界。

什么时候不该 用堆？对象个数编译期定死、且一个都不会删------开 configSUPPORT_STATIC_ALLOCATION 用静态版本（xTaskCreateStatic 等），内存放 .bss/.data 段，省下 8 字节管理头和链表维护，还避开第 5 节坑清单里的所有坑。取舍标准就一条：生命周期编译期定死 → 静态；运行期决定生灭 → 动态。

三、测试场景用例（先跑起来）

完整代码

实验思路：把堆切成"大-小-大-小-大"五块、再吃掉尾部整块，然后按能制造碎片的顺序释放，全程盯三个数：空闲总字节、最大整块、空闲块数。整个实验在 main() 里、调度器启动前跑------此时堆还没初始化（第一次 malloc 才建堆，见 4.2），基线最干净；启动流程篇拆过，这个阶段调度器没意见可提，用内核 API 完全安全。

三个数全来自官方 API：xPortGetFreeHeapSize 给空闲总数，vPortGetHeapStats 给最大整块和空闲块数：​​​​​​​

/* ==================================================================
 * FreeRTOS 实验：看 heap_4 释放时怎么合并
 * （配套公众号 heap_4 内存管理篇）
 * 在 main() 里、调度器启动前跑：此时堆是完整一块，基线最干净
 * ================================================================== */

/* 打印一行快照：空闲总字节 + 最大整块 + 空闲块数量 */
static void vHeapReport( const char * pcTag )
{
    HeapStats_t xStats;

    vPortGetHeapStats( &xStats );
    printf( "%s：空闲 %u 字节，最大整块 %u 字节，空闲块 %u 个\r\n",
            pcTag,
            ( unsigned int ) xPortGetFreeHeapSize(),
            ( unsigned int ) xStats.xSizeOfLargestFreeBlockInBytes,
            ( unsigned int ) xStats.xNumberOfFreeBlocks );
}

void heap_demo( void )
{
    void * pvA, * pvB, * pvC, * pvD, * pvE, * pvF;

    printf( "\r\n=== heap_4 内存管理实验 ===\r\n" );

    /* 第 1 步：分配 5 块，实际块大小 112/32/112/32/112（含 8 字节块头） */
    pvA = pvPortMalloc( 100 );
    pvB = pvPortMalloc( 20 );
    pvC = pvPortMalloc( 100 );
    pvD = pvPortMalloc( 20 );
    pvE = pvPortMalloc( 100 );
    vHeapReport( "分配A-E后" );

    /* 第 2 步：一口吃掉尾部整块（申请"空闲-8"恰好用完最后一块） */
    pvF = pvPortMalloc( xPortGetFreeHeapSize() - 8 );
    vHeapReport( "分配F吃掉尾部后" );

    /* 第 3 步：放 B、D------堆里出现两个互不相邻的空洞 */
    vPortFree( pvB );
    vPortFree( pvD );
    vHeapReport( "释放B、D后" );

    /* 第 4 步：趁没合并，先试一次 150------空闲才 64，粗筛都过不了 */
    pvB = pvPortMalloc( 150 );
    if( pvB != NULL )
    {
        printf( "申请150字节：成功\r\n" );
    }
    else
    {
        printf( "申请150字节：失败（空闲64字节 < 需要160字节）\r\n" );
    }

    /* 第 5 步：放 C------夹在两个空洞中间的大块，关键一步 */
    vPortFree( pvC );
    vHeapReport( "释放C后(关键)" );

    /* 第 6 步：合并成果验证：再申请 150（需要一块 160 的整块） */
    pvB = pvPortMalloc( 150 );
    if( pvB != NULL )
    {
        printf( "再申请150字节：成功（从合并出的176整块里拿到）\r\n" );
    }
    else
    {
        printf( "再申请150字节：失败\r\n" );
    }

    /* 第 7 步：全部释放，看能不能回到初始状态 */
    vPortFree( pvA );
    vPortFree( pvB );
    vPortFree( pvE );
    vPortFree( pvF );
    vHeapReport( "全部释放后" );
}

main() 里把原来的实验入口换成它（本实验不需要任务，也不需要调度器）：​​​​​​​

int main( void )
{
    NVIC_PriorityGroupConfig( NVIC_PriorityGroup_4 );
    USART1_Init( 115200 );

    heap_demo();    /* 跑完停在死循环 */

    for( ; ; );
}

实验输出

快照	空闲字节	最大整块	空闲块数
分配A-E后	3680	3680	1
分配F吃掉尾部后	0	0	0
释放B、D后	64	32	2
申请150字节(第一次)	失败 （空闲 64 < 需要 160）	<br />	<br />
释放C后(关键)	176	176	1
申请150字节(第二次)	成功（从合并出的 176 整块里拿到）	<br />	<br />
全部释放后	4080	4080	1

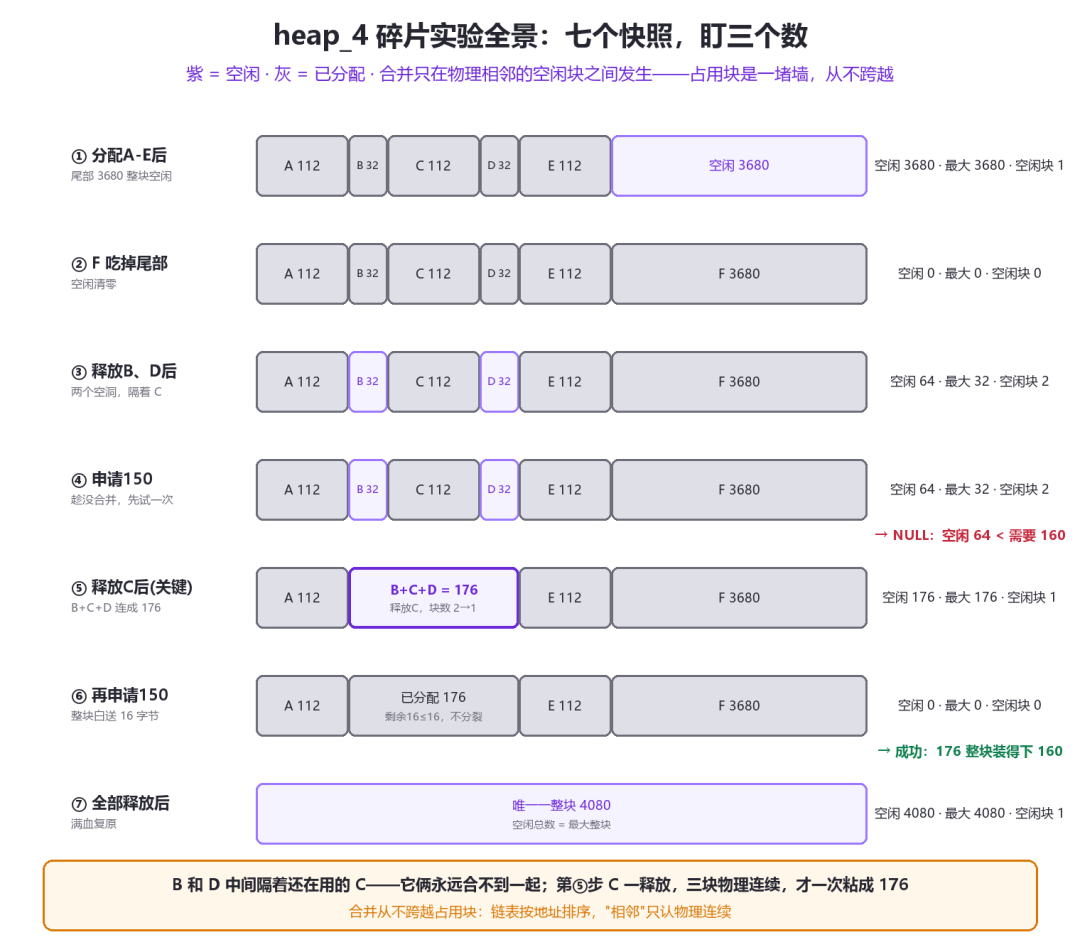

七个快照连起来看一遍（紫 = 空闲、灰 = 已分配）：

三个现象进源码前先记下

1. 释放让堆变碎

   ：放掉 B、D 两个 32 字节的小块，空闲总数涨了 64，但最大整块从 3680 跌到 32、空闲块从 1 变 2------空闲字节是回来了，可整块能力碎没了。这时候谁要 150 字节，分配必然失败------第 4 步真的试了一次：返回 NULL；

2. 释放让堆变整

   ：放掉 C 这一块，空闲字节只涨 112（64→176），但空闲块从 2 变 1、最大整块从 32 跳到 176。释放了一块内存，块数反而变少------说明 C 根本没有作为新块挂进链表，它并进了左邻 B 的地盘，顺手又吞了右舍 D。三个孤岛（32+112+32）就此合成了一个 176 的整块；

3. 满血复原

   ：同一个 150 的申请，合并前（第 4 步）失败、合并后（第 6 步）成功------差别不在释放了多少内存，在有没有一整块装得下 160 的申请。全部释放后，空闲 4080、最大整块 4080、空闲块 1------和开机第一刻一模一样。每次释放都在合并，堆就永远回得到起点。

下面进源码，看这三个现象各自对应哪几行代码。

四、源码剖析

4.1 堆的全部状态

heap_4 管着 4KB 内存，但它的全部管理状态小得可怜------一条空闲块链表加四个计数器：​​​​​​​

/* heap_4.c */
PRIVILEGED_DATA static uint8_t ucHeap[ configTOTAL_HEAP_SIZE ]; /* 堆本体：4KB 数组 */

PRIVILEGED_DATA static BlockLink_t xStart;          /* 链表头哨兵(本体在堆外) */
PRIVILEGED_DATA static BlockLink_t * pxEnd = NULL; /* 链表尾哨兵(本体藏在堆尾) */

PRIVILEGED_DATA static size_t xFreeBytesRemaining = 0;            /* 空闲字节总数 */
PRIVILEGED_DATA static size_t xMinimumEverFreeBytesRemaining = 0; /* 历史最低空闲水位 */
PRIVILEGED_DATA static size_t xNumberOfSuccessfulAllocations = 0; /* 累计分配次数 */
PRIVILEGED_DATA static size_t xNumberOfSuccessfulFrees = 0;       /* 累计释放次数 */

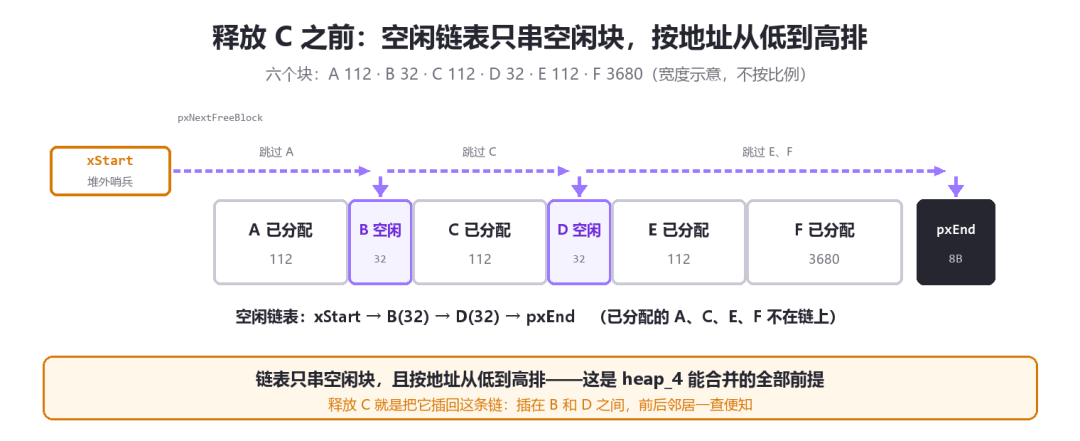

空闲链表有一条铁律：按地址从低到高排序。这不是为了好看------物理上相邻的两个空闲块，在链表里也必然前后脚，"找邻居"才能在链表上就近完成。4.5 节你会看到，合并的全部前提就是这条排序规则。

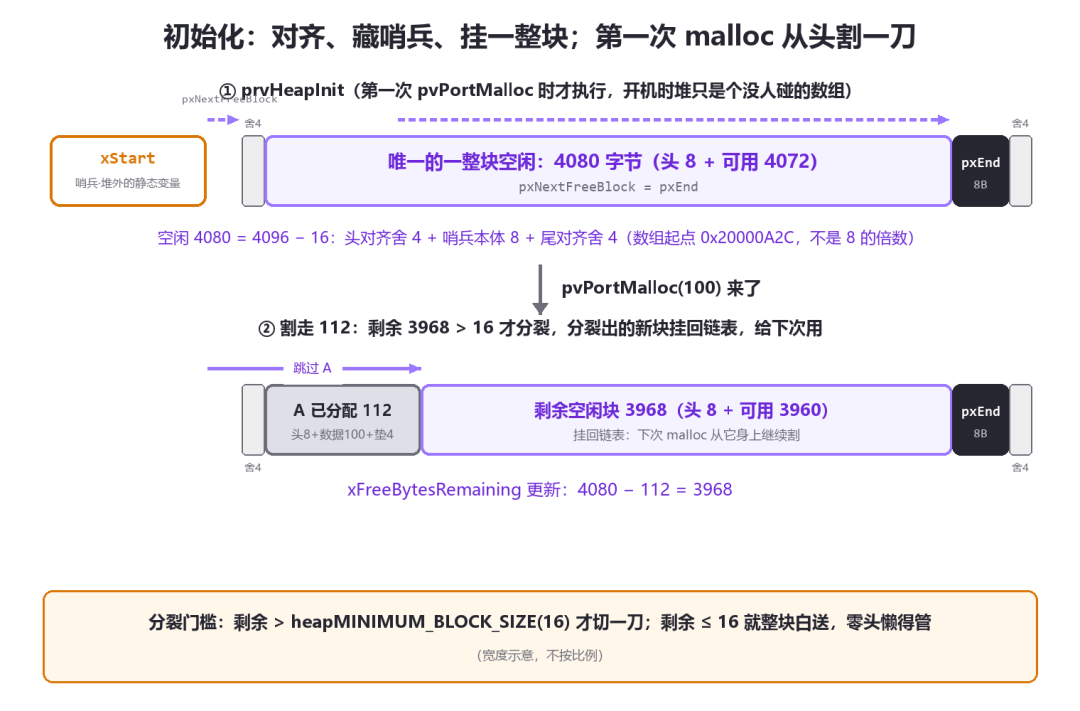

4.2 创建：prvHeapInit，堆的第一次 malloc 才出生

堆不是开机就初始化的。ucHeap 在开机时就是一个没人碰过的普通数组（内容全 0，躺在 .bss 段），直到第一次 pvPortMalloc ，prvHeapInit 才被调用（判断依据：pxEnd == NULL）。​​​​​​​

/* heap_4.c prvHeapInit() (节选) */
static void prvHeapInit( void )
{
    BlockLink_t * pxFirstFreeBlock;
    portPOINTER_SIZE_TYPE uxStartAddress, uxEndAddress;
    size_t xTotalHeapSize = configTOTAL_HEAP_SIZE;

    /* 1. 数组起点向上对齐到 8 */
    uxStartAddress = ( portPOINTER_SIZE_TYPE ) ucHeap;
    if( ( uxStartAddress & portBYTE_ALIGNMENT_MASK ) != 0 )
    {
        uxStartAddress += ( portBYTE_ALIGNMENT - 1 );
        uxStartAddress &= ~( ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK );
        xTotalHeapSize -= ( size_t ) ( uxStartAddress - ( portPOINTER_SIZE_TYPE ) ucHeap );
    }

    xStart.pxNextFreeBlock = ( void * ) uxStartAddress;
    xStart.xBlockSize = ( size_t ) 0;

    /* 2. 堆尾扣 8 字节，pxEnd 哨兵的本体放这里 */
    uxEndAddress = uxStartAddress + ( portPOINTER_SIZE_TYPE ) xTotalHeapSize;
    uxEndAddress -= ( portPOINTER_SIZE_TYPE ) xHeapStructSize;
    uxEndAddress &= ~( ( portPOINTER_SIZE_TYPE ) portBYTE_ALIGNMENT_MASK );
    pxEnd = ( BlockLink_t * ) uxEndAddress;
    pxEnd->xBlockSize = 0;
    pxEnd->pxNextFreeBlock = NULL;

    /* 3. 全堆就一个空闲块：从起点到哨兵前，挂上链表 */
    pxFirstFreeBlock = ( BlockLink_t * ) uxStartAddress;
    pxFirstFreeBlock->xBlockSize = ( size_t ) ( uxEndAddress - uxStartAddress );
    pxFirstFreeBlock->pxNextFreeBlock = pxEnd;

    xMinimumEverFreeBytesRemaining = pxFirstFreeBlock->xBlockSize;
    xFreeBytesRemaining = pxFirstFreeBlock->xBlockSize;   /* 真机实测 = 4080，来历见下文三条 */
}

初始化一共三件事，对应的"创建时需要注意什么"也有三个注意点：

• 起点对齐 ：数组地址如果不是 8 的倍数，起点上移、总量缩水。别默认静态数组天然对齐------本工程的 ucHeap 被链接器摆在 0x20000A2C（map 文件可查），尾数 0xC 差 4 个到 8 的倍数，起点上移到 0x20000A30，头部 4 字节用不上，总量先缩成 4092；- 4080 = 4096 − 16 ：堆尾要扣 8 字节给 pxEnd 哨兵放本体------哨兵跟着堆走，出不了"指针还在、堆没了"的幺蛾子。而且哨兵的地址还要向下对齐：起点 + 4092 − 8 = 0x20001A24，尾数又差 4，再舍 4 字节，哨兵最终落在 0x20001A20，它身后到数组尽头的 4 字节也跟着废了。头 4 + 哨兵 8 + 尾 4，固定开销 16 字节------所以 configTOTAL_HEAP_SIZE 不是全部可用，真机开机第一刻的空闲就是 4080 （实验输出表里的基数）；- 懒初始化 ：第一次 malloc 才建堆。如果你把 configAPPLICATION_ALLOCATED_HEAP 设成 1，ucHeap 数组改由你自己提供，链接器不再分配------本工程是 0，用内核自带的。

4.3 怎么给下次用：pvPortMalloc 的五个步骤

分配是"割"：从链表上找一块够大的，割下你要的部分，剩余的挂回链表给下次用。​​​​​​​

/* heap_4.c pvPortMalloc() (节选) */
void * pvPortMalloc( size_t xWantedSize )
{
    BlockLink_t * pxBlock, * pxPreviousBlock, * pxNewBlockLink;
    void * pvReturn = NULL;
    size_t xAdditionalRequiredSize;

    /* 步骤1：加 8 字节头，再向上对齐到 8 */
    if( xWantedSize > 0 )
    {
        /* 源码此处还有加法溢出检查：溢出直接置 0（返回 NULL），节选略 */
        xWantedSize += xHeapStructSize;
        if( ( xWantedSize & portBYTE_ALIGNMENT_MASK ) != 0x00 )
        {
            xAdditionalRequiredSize =
                portBYTE_ALIGNMENT - ( xWantedSize & portBYTE_ALIGNMENT_MASK );
            xWantedSize += xAdditionalRequiredSize;
        }
    }

    vTaskSuspendAll();          /* 堆操作的"锁"：挂起调度器，不关中断 */
    {
        if( pxEnd == NULL )
        {
            prvHeapInit();      /* 首次调用，建堆 */
        }

        /* 步骤2：粗筛------空闲总数够不够（注意：只看总数！） */
        if( ( xWantedSize > 0 ) && ( xWantedSize <= xFreeBytesRemaining ) )
        {
            /* 步骤3：从低地址往高地址找，第一个够大的块 */
            pxPreviousBlock = &xStart;
            pxBlock = xStart.pxNextFreeBlock;
            while( ( pxBlock->xBlockSize < xWantedSize )
                   && ( pxBlock->pxNextFreeBlock != NULL ) )
            {
                pxPreviousBlock = pxBlock;
                pxBlock = pxBlock->pxNextFreeBlock;
            }

            if( pxBlock != pxEnd )   /* 找到了 */
            {
                /* 返回的指针跳过 8 字节块头 */
                pvReturn = ( void * ) ( ( ( uint8_t * ) pxPreviousBlock->pxNextFreeBlock )
                                        + xHeapStructSize );

                /* 步骤4：从链表摘下这个块 */
                pxPreviousBlock->pxNextFreeBlock = pxBlock->pxNextFreeBlock;

                /* 步骤5：剩余 > 16 字节才分裂；≤ 16 整块白送 */
                if( ( pxBlock->xBlockSize - xWantedSize ) > heapMINIMUM_BLOCK_SIZE )
                {
                    pxNewBlockLink = ( void * ) ( ( ( uint8_t * ) pxBlock ) + xWantedSize );
                    pxNewBlockLink->xBlockSize = pxBlock->xBlockSize - xWantedSize;
                    pxBlock->xBlockSize = xWantedSize;
                    pxNewBlockLink->pxNextFreeBlock = pxPreviousBlock->pxNextFreeBlock;
                    pxPreviousBlock->pxNextFreeBlock = pxNewBlockLink;
                }

                xFreeBytesRemaining -= pxBlock->xBlockSize;
                if( xFreeBytesRemaining < xMinimumEverFreeBytesRemaining )
                {
                    xMinimumEverFreeBytesRemaining = xFreeBytesRemaining;
                }

                heapALLOCATE_BLOCK( pxBlock );      /* xBlockSize 最高位置 1 */
                pxBlock->pxNextFreeBlock = NULL;   /* 已分配块不在任何链表上 */
            }
        }
    }
    ( void ) xTaskResumeAll();

    return pvReturn;
}

五个步骤对着实验数字看：

• 步骤 1 解释了 112/32/160 ：实验注释里每个"实际块大小"都是这一步算出来的；- 步骤 2 和步骤 3 是两道筛子 ：粗筛看总数，细查找块（源码在粗筛之前还验一道申请大小没顶到最高位，4KB 的堆够不到，略）。实验第 4 步的申请 150 是被粗筛 拦下的------150 加头对齐要 160，空闲总数才 64，第一道筛子就过不去；碎片还有更隐蔽的死法：还是这个处境（空闲 64、最大整块 32），申请 48 的话粗筛通过（56 ≤ 64）、细找失败（没有任何一块空闲 ≥ 56），照样返回 NULL。总数够、块不够，两层筛子之间漏下去的就是碎片；- 步骤 5 解释了"分裂"和"F 的技巧" ：割完还剩多于 16 字节就切一刀，剩余部分作为新空闲块当场挂回链表 ------这就是"给下次用"的全部实现。实验第 2 步的 malloc(空闲−8) 让对齐后请求恰好等于尾块大小，剩余 0 ≤ 16 不分裂、整块交付，堆的空闲清零，为后续实验铺出干净舞台；

• 分配出去的块 pxNextFreeBlock 写成 NULL------这不是顺手清洁，4.4 节 vPortFree 靠"这个字段必须还是 NULL"抓双重释放。

整个过程用 vTaskSuspendAll / xTaskResumeAll 包住，挂起调度器、不关中断------任务之间不会互相踩，中断照常响应（这也是堆 API 进不了 ISR 的原因之一，见坑清单第 8 条）。

4.4 怎么释放：vPortFree，先验明再回收​​​​​​​

/* heap_4.c vPortFree() (节选) */
void vPortFree( void * pv )
{
    uint8_t * puc = ( uint8_t * ) pv;
    BlockLink_t * pxLink;

    if( pv != NULL )                         /* 传 NULL 直接返回，安全 */
    {
        puc -= xHeapStructSize;              /* 从数据指针倒退 8 字节，摸到块头 */
        pxLink = ( void * ) puc;

        heapVALIDATE_BLOCK_POINTER( pxLink );      /* 块头地址必须在堆内 */
        configASSERT( heapBLOCK_IS_ALLOCATED( pxLink ) != 0 ); /* 必须是"已分配"状态 */
        configASSERT( pxLink->pxNextFreeBlock == NULL );       /* 必须没被释放过 */

        if( heapBLOCK_IS_ALLOCATED( pxLink ) != 0 )
        {
            if( pxLink->pxNextFreeBlock == NULL )
            {
                heapFREE_BLOCK( pxLink );    /* xBlockSize 最高位清 0 */

                /* 本工程 configHEAP_CLEAR_MEMORY_ON_FREE = 1：释放即清零 */
                #if ( configHEAP_CLEAR_MEMORY_ON_FREE == 1 )
                {
                    ( void ) memset( puc + xHeapStructSize, 0,
                                     pxLink->xBlockSize - xHeapStructSize );
                }
                #endif

                vTaskSuspendAll();
                {
                    xFreeBytesRemaining += pxLink->xBlockSize;
                    prvInsertBlockIntoFreeList( pxLink );  /* 核心：进 4.5 */
                }
                ( void ) xTaskResumeAll();
            }
        }
    }
}

释放前的三道断言是三重校验：块头在堆内、最高位是"已分配"、pxNextFreeBlock 还是分配时写下的 NULL。双重释放 为什么抓得住？第一次 free 把块插回空闲链表，pxNextFreeBlock 不再是 NULL，第二次 free 触发第三道断言当场卡死（前提是开了断言------本工程是开的）。写越界把块头打烂，靠的是第二、三道断言拦下（前提是块头被改得不合法）；要是字段恰好被改成合法值，三道全过，堆结构静默损坏、死在八竿子打不着的地方------坑清单第 5 条说的"更糟"就是它。

本工程还有个值得知道的配置：configHEAP_CLEAR_MEMORY_ON_FREE = 1，每次释放把数据区 memset 清零。好处是野指针读回来的全是 0 而不是旧数据，坏处是 free 变慢（块越大越慢）。调试上的注意点留到坑清单第 7 条说。

验完正身，块被交给本篇的主角。

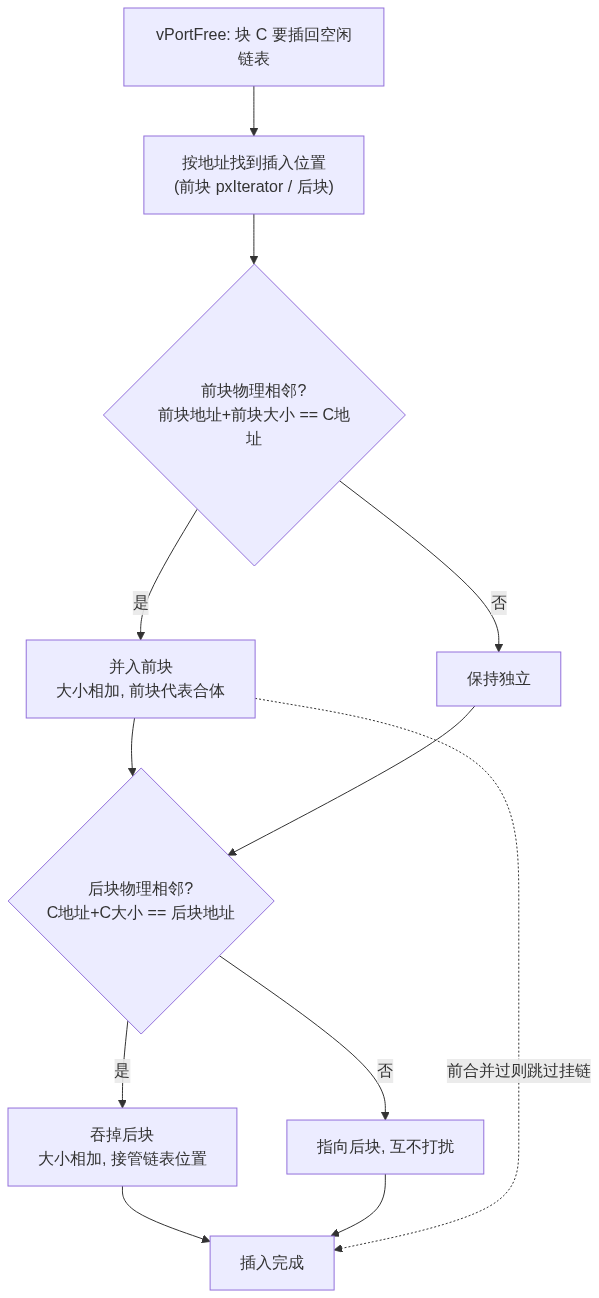

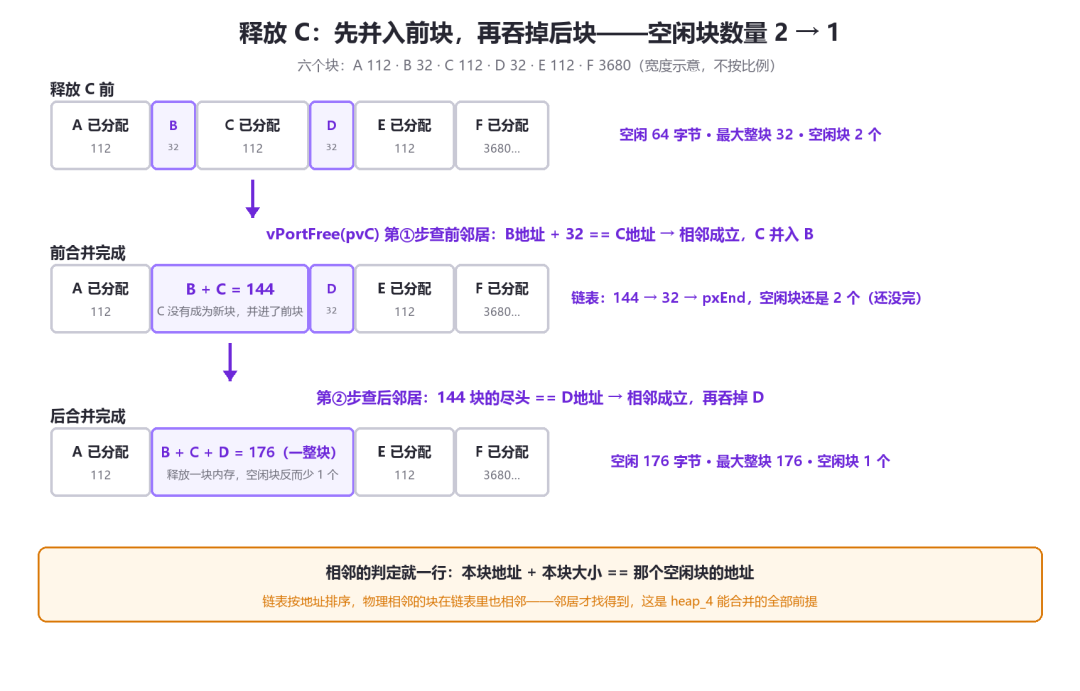

4.5 怎么合并：prvInsertBlockIntoFreeList，先看前邻、再看后邻

释放的块要插回空闲链表。直接插行不行？行------但堆会越来越碎（1.1 的表里 heap_2 就是这么干的，也是它退出主流的原因）。heap_4 在插回之前多做两件事：查前邻、查后邻，物理相邻就当场粘成一个块：​​​​​​​

/* heap_4.c prvInsertBlockIntoFreeList() */
static void prvInsertBlockIntoFreeList( BlockLink_t * pxBlockToInsert )
{
    BlockLink_t * pxIterator;
    uint8_t * puc;

    /* 1. 按地址找插入位置：走到"地址刚好比我小"的那个空闲块后面 */
    for( pxIterator = &xStart;
         pxIterator->pxNextFreeBlock < pxBlockToInsert;
         pxIterator = pxIterator->pxNextFreeBlock )
    {
        /* 空循环，纯找位置 */
    }

    /* 2. 前合并：我紧跟在 pxIterator 后面吗？ */
    puc = ( uint8_t * ) pxIterator;
    if( ( puc + pxIterator->xBlockSize ) == ( uint8_t * ) pxBlockToInsert )
    {
        pxIterator->xBlockSize += pxBlockToInsert->xBlockSize;
        pxBlockToInsert = pxIterator;       /* 我并入前块，前块代表我们俩 */
    }

    /* 3. 后合并：pxIterator 的下一个空闲块紧跟在我后面吗？ */
    puc = ( uint8_t * ) pxBlockToInsert;
    if( ( puc + pxBlockToInsert->xBlockSize ) ==
         ( uint8_t * ) pxIterator->pxNextFreeBlock )
    {
        if( pxIterator->pxNextFreeBlock != pxEnd )
        {
            /* 我和后块合成一块，接管它的链表位置 */
            pxBlockToInsert->xBlockSize += pxIterator->pxNextFreeBlock->xBlockSize;
            pxBlockToInsert->pxNextFreeBlock =
                pxIterator->pxNextFreeBlock->pxNextFreeBlock;
        }
        else
        {
            pxBlockToInsert->pxNextFreeBlock = pxEnd;
        }
    }
    else
    {
        pxBlockToInsert->pxNextFreeBlock = pxIterator->pxNextFreeBlock;
    }

    /* 4. 前面没合并过，才把我挂进链表（合并过的话，位置已经占好了） */
    if( pxIterator != pxBlockToInsert )
    {
        pxIterator->pxNextFreeBlock = pxBlockToInsert;
    }
}

"相邻"的判定朴素到不像话：块 A 从地址 p 开始、大小 s，那 p + s 就是 A 的物理尽头------那里如果站着另一个空闲块，它俩就是邻居。两次判定、两次加法，就是 heap_4 合并的全部代码。

把实验第 5 步放进来推演。释放 C 之前，堆的格局（紫 = 空闲）：

vPortFree(pvC) 进来，pxBlockToInsert 指向 C：

1. 找位置

   ：从 xStart 沿链表走，走到 B------B 的下一个是 D，地址比 C 大，所以 C 该插在 B 和 D 之间；

2. 查前邻

   ：B地址 + 32 == C地址？成立------C 紧贴 B 之后。B.xBlockSize = 32 + 112 = 144，C 并入 B，不再单独存在；

3. 查后邻

   ：(B+C) 的尽头 == D地址？B 地址 + 144 正好落在 D 上------成立。再吞 D：xBlockSize = 144 + 32 = 176，链表位置接管 D 的下家；

4. 前合并发生过，跳过第 4 步的挂链------B 的位置就是合体的位置。

结果：链表里一个 176 的整块取代了 B、D 两个内存碎片。释放 C 这一下，空闲块数量从 2 变 1------这就是实验表里那记反直觉的数字，现在你知道它是怎么来的了。

用一张图把"两眼"记牢：

顺带把实验第 4 步和第 6 步的对照也解释掉：

• 第 4 步申请 150 失败 ：150 加头对齐要 160，空闲总数才 64------粗筛第一关就不过，返回 NULL。就算放行也白搭：最大整块 32，凑不出 160 的整块；- 第 6 步申请 150 成功 ：150 对齐后 160，落在合并出的 176 整块里。剩余 176−160=16，不大于 16，不分裂------这 16 字节并进块头的大小里（xBlockSize 记 176，释放时整块归还），用户拿到的还是自己申请的 150，多出的 16 字节谁也不用。同一个申请，中间只差一步释放 C------没有 4.5 的合并，它永远失败 （三个孤岛最大才 112）；- 全部释放后满血 ：放 A，A 自己单独成一块（1 块）；放 pvB（那个 176），和 A 相邻，并成 288；放 E，并成 400；放 F，并成 4080。链表回到只有一个大块的状态，和开机第一刻一样。每次释放都顺手合并，堆就永远回得到起点------这就是 heap_4 的碎片治理。

思考一下：把第 5 步换成释放 E，三个数会怎么变？

先自己推一遍再往下看。提示：第 4 步结束时 E 的左邻是 D（空闲），右邻是 F（还在用）。

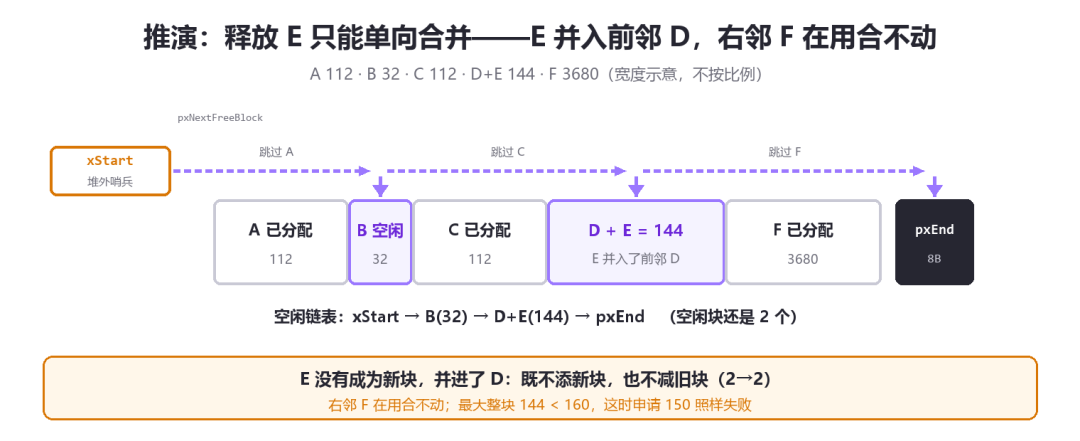

答案：只能单向合并 。E 并入前邻 D，32 + 112 = 144；右邻 F 在用，合不动。E 并没有成为新块，它并进了 D 的块里。格局变成：

	释放 C（实验）	释放 E（推演）
空闲字节	176	176
最大整块	176	144
空闲块数	1	2 （B、D+E 还是两块）

两个值得记的结论：

1. 块数 2→2，一个没少

   。释放 C 是双向合并（前后都空着），块数减一；释放 E 只有半边空，并进 D------既不添新块，也不减旧块；

2. 同样腾出 112 字节，位置决定收益

   。三个数看着差别不大？再走一步就见分晓：这时申请 150（需要 160 的整块），144 < 160，照样失败------空闲总数和实验里一模一样是 176，malloc 却拿不出。碎片最气人的地方就在这：空闲总数明明够，最大整块却不够。

补一刀：如果先释放 E、再释放 C 呢？C 的前邻 B（32）、后邻 D+E（144）这时都是空的，一次双向合并串成 32+112+144 = 288 的巨块，空闲块 2→1。释放顺序不影响最终合出多大，但影响每一步中间有没有整块可用------这也是为什么工程上建议分配和释放尽量成对：谁申请谁释放，后申请的先还------块归还的顺序越贴近分配的逆序（像栈一样），中间状态就越不容易碎。

4.6 怎么管理：三个水位 + 一次体检

堆跑起来了，怎么知道它健不健康？heap_4 的管理数据刚好凑齐一套体检指标：​​​​​​​

/* 三个水位 */
size_t xNow = xPortGetFreeHeapSize();               /* 现在剩多少 */
size_t xLow = xPortGetMinimumEverFreeHeapSize();    /* 历史最惨剩多少 */

/* 一次体检：HeapStats_t（portable.h） */
HeapStats_t xStats;
vPortGetHeapStats( &xStats );

字段	告诉你什么	怎么用
xAvailableHeapSpaceInBytes	当前空闲总数	同 xPortGetFreeHeapSize
xSizeOfLargestFreeBlockInBytes	最大整块	和空闲总数一比，差得越远堆越碎
xSizeOfSmallestFreeBlockInBytes	最小整块	碎到什么程度了
xNumberOfFreeBlocks	空闲块数量	越大越碎（实验里那个 2→1 说的就是它）
xMinimumEverFreeBytesRemaining	历史最低空闲	同 xPortGetMinimumEverFreeHeapSize
xNumberOfSuccessfulAllocations	累计分配次数	和释放次数长期对比
xNumberOfSuccessfulFrees	累计释放次数	两者只增不减的差值持续变大 = 泄漏嫌疑

判读方法就三句话：

• xLow 贴近 0 或一直下降 ：堆在往耗尽走。configUSE_MALLOC_FAILED_HOOK = 0 时（本工程），malloc 失败是静默的，没人报警，只有这个水位在提醒你；- 空闲总数不小、最大整块很小 ：碎片在长。病根通常是"频繁小对象创建删除"，药方是改对象池或改静态创建；- 分配次数和释放次数的差长期单调变大：有内存只借不还，回头查谁 malloc 没 free。

长期跑的工程可以加一个低优先级监控任务，每隔几分钟打印 xNow / xLow / 最大整块 / 空闲块数 四个数------四个数字的趋势比任何单次读数都有说服力。

五、踩坑清单

1. "堆耗尽"和"栈溢出"会互相冒充

   ：都是死机、HardFault 居多。任务栈本身就在堆里（创建任务篇拆过），configTOTAL_HEAP_SIZE 太小，最先遭殃的是空闲任务、定时器守护任务的创建------失败发生在 vTaskStartScheduler 内部，现象是"调度器起不来/卡死"，不是你检查得到的返回值。先看 xPortGetMinimumEverFreeHeapSize 再查栈溢出钩子，别把堆耗尽当栈溢出修；

2. configUSE_MALLOC_FAILED_HOOK = 0 时 malloc 失败是静默的

   ：本工程就是这个配置，pvPortMalloc 返回 NULL 没有任何报错。动态创建的返回值必须判：xTaskCreate 的返回值、xQueueCreate 的句柄判空，一个都不能省。想加保险就开钩子，在 vApplicationMallocFailedHook 里点灯打印；

3. configTOTAL_HEAP_SIZE 要把固定开销算进去

   ：本工程固定 16 字节开销（头尾对齐共舍 8 + pxEnd 哨兵本体 8）不属于你；任务栈、TCB、队列存储区全从这一个数里出。调大它要真机验证------把 xPortGetMinimumEverFreeHeapSize 跑到历史最低，留出余量再定值，拍脑袋定大小是坑清单第 1 条的主要来源；

4. malloc(0) 返回 NULL

   ：不是错误，但很容易当成"出错了"。申请长度来自变长数据（报文长度、字符串长度）时，长度为 0 的路径要么提前绕过，要么容忍 NULL；

5. 越界写数据区 = 打烂块头

   ：pvPortMalloc 给你的指针前面 8 字节是 pxBlockSize 和链表指针。数组越界往前写几字节，free 时要么触发断言卡死，要么更糟------链表指针改了，堆结构静默损坏，死在八竿子打不着的地方。configENABLE_HEAP_PROTECTOR = 1 可以给块头里的链表指针再加一层保险：存储时和一个随机金丝雀值异或，越界把指针改花了就过不了校验断言，怀疑内存被踩时建议打开排查；

6. 双重释放靠断言抓，前提是断言开着

   ：vPortFree 三道防伪专抓 double free，开了 configASSERT 当场停；没开的话链表被插成环，下次 malloc 死循环。释放路径必须"谁申请谁释放"，同一次释放只执行一次；

7. 释放即清零是本工程行为，不是 FreeRTOS 行为

   ：configHEAP_CLEAR_MEMORY_ON_FREE = 1，free 顺手 memset。调试时别再依赖"free 完数据还在"------读回来全是 0；写敏感数据的项目反而可以靠它防数据残留；

8. ISR 里没有堆 API 可用

   ：malloc/free 没有 FromISR 版本，也不可能有------它们的锁是挂起调度器，而 ISR 根本不受调度器约束。中断里要动态内存？中断篇的老答案：用 xTimerPendFunctionCallFromISR 把活转交守护任务，让任务上下文去 malloc。

六、总结

把这一篇放回系列的坐标系里：

• 结构上 ，堆是一个 4KB 静态数组 + 一条按地址排序的空闲块链表 + 四个计数器------prvHeapInit 只做三件事：对齐、把哨兵藏进堆尾、挂上唯一的一整块 4080；- 分配上 ，"给下次用"靠分裂：加头对齐、粗筛总数、细找整块、割走后剩余当场挂回链表------总数够、整块不够时返回 NULL，两层筛子之间漏下去的就是碎片；- 释放上 ，heap_4 比普通实现多做两件事：查前邻、查后邻。判定只有一行"本块地址 + 本块大小 == 那个空闲块的地址"，相邻就两次加法粘成一个块------释放让块数变少，不是 bug，是它工作的痕迹；- 管理上 ，判堆健康看三个数：历史最低水位防耗尽、最大整块对比空闲总数防碎片、分配释放计数防泄漏。本工程 configUSE_MALLOC_FAILED_HOOK = 0，没人替你报警，水位要自己盯。

到这里，拆过的组件源码都收尾了。回看这些文章，其实一直在拆两样东西：等待的艺术 （链表、位图、句柄槽位，任务总要睡觉，事件总要唤醒）和内存的来源（TCB、栈、队列存储区、环形缓冲，全从一个 4KB 数组里长出来）。最后这篇拆的就是这个 4KB 数组本身------所有组件的地基。heap_4 没有任何魔法，它只是在你每次还内存的时候，顺手看了看这笔内存两边的邻居是不是也闲着。
