# 【Unity UI 进阶】仿 Element UI 打造企业级 Unity UI 组件库（03）

环境与工具说明

项	说明
代码生成	本系列组件库代码由 Cursor（AI 编程助手）辅助生成与迭代，再结合工程内联调、重构落地
Unity 版本	2022.3.50f1c1（Unity 2022.3 LTS）
UI 框架	UGUI（UnityEngine.UI）
示例工程	EleUnityUI（仿 Element UI 企业级组件库）

建议使用 Unity 2022.3 LTS 同系列版本打开工程，避免序列化 / UGUI 行为差异。本文实现均在 2022.3.50f1c1 下验证。

---

Table 表格组件：多行表头、拖拽改宽、排序与分页

上篇定好了 设计变量 （EleUiStyle）。本篇聚焦 Table 的核心交互能力，全部对照 EleUnityUI 现有实现：配置怎么写、关键步骤怎么走、核心代码在哪。

涉及文件（改功能时按这个找）：

能力	主要文件
配置模型	EleTableModels.cs → EleTableColumnConfig / ElePaginationConfig
多行表头算法	EleTableHeaderPlanner.cs
表头绘制 / 排序 / 拖拽	EleTable.Headers.cs、EleTableColumnResizeHandle.cs
翻页请求	EleTable.Paging.cs
翻页条 UI	EleTablePagination.cs
绑数据	EleTable.Binding.cs + DemoHost

颜色一律走设计变量：表头 HeaderBg + TextPrimary，边框 Border，排序悬停 RowHover，滚动条 Primary。

---

资源地址：https://download.csdn.net/download/zhchyun2008/93250936

一、整体数据流（先建立全局图）

Config（列 / 分页 / 冻结）
    → RebuildStructure / BindPage
        → ResolveColumnWidths → SplitFreezeSlices
        → BuildAllHeaders（多行表头 + 排序点 + 拖拽柄）
        → 生成行 EleTableRowView
    → 用户操作
        点排序 / 改页码 / 改每页条数
            → RequestCurrentPage(ElePageRequest)
            → 业务拉数 → BindPage(ElePageResult)

业务侧最小接入：

table.OnRequestPage += req =>
{
    // 使用 req.page / pageSize / sortProp / sortOrder / query
    table.BindPage(new ElePageResult
    {
        total = total,
        page = req.page,
        pageSize = req.pageSize,
        rows = pageRows
    });
};
table.RequestCurrentPage();

---

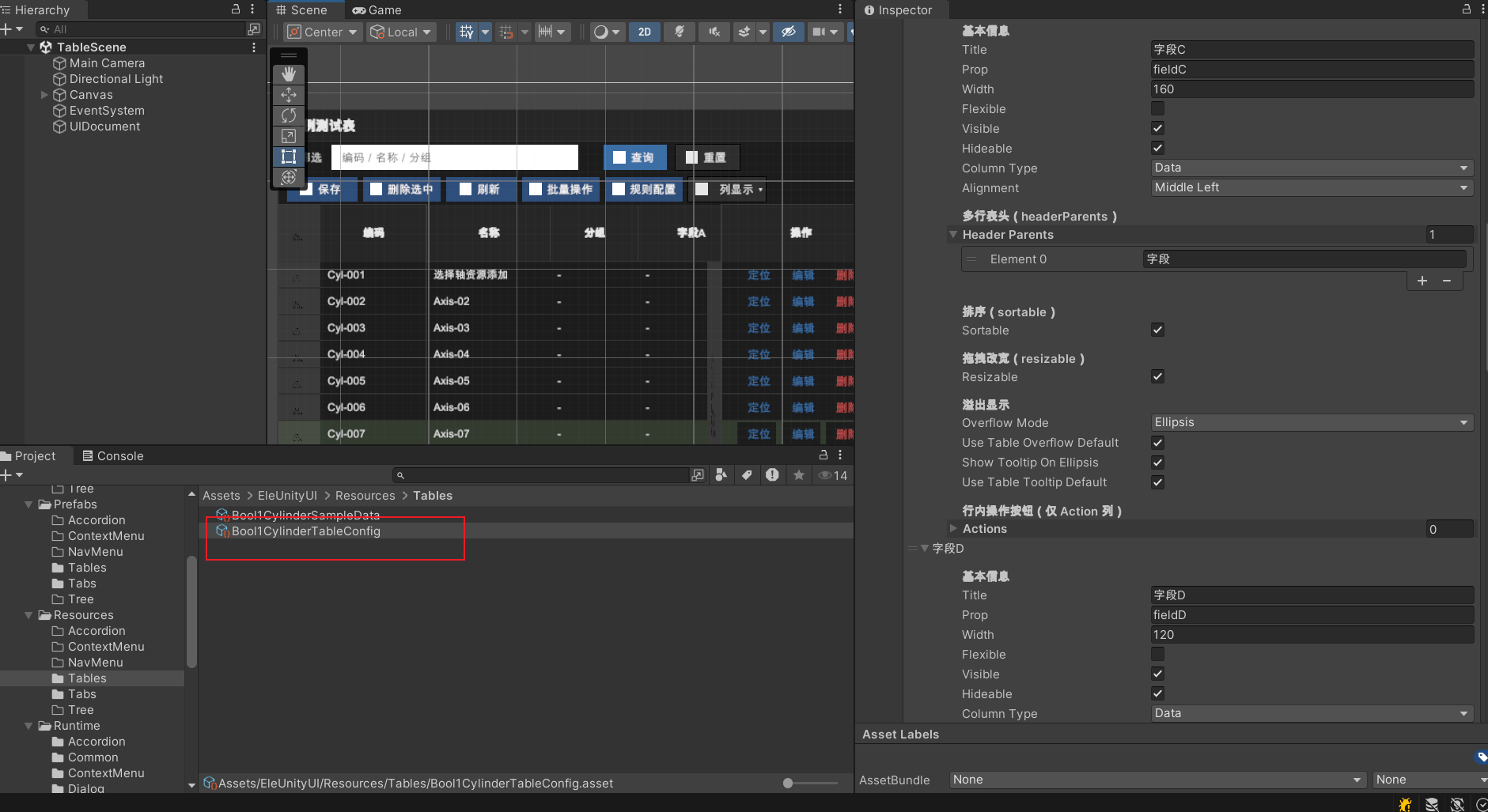

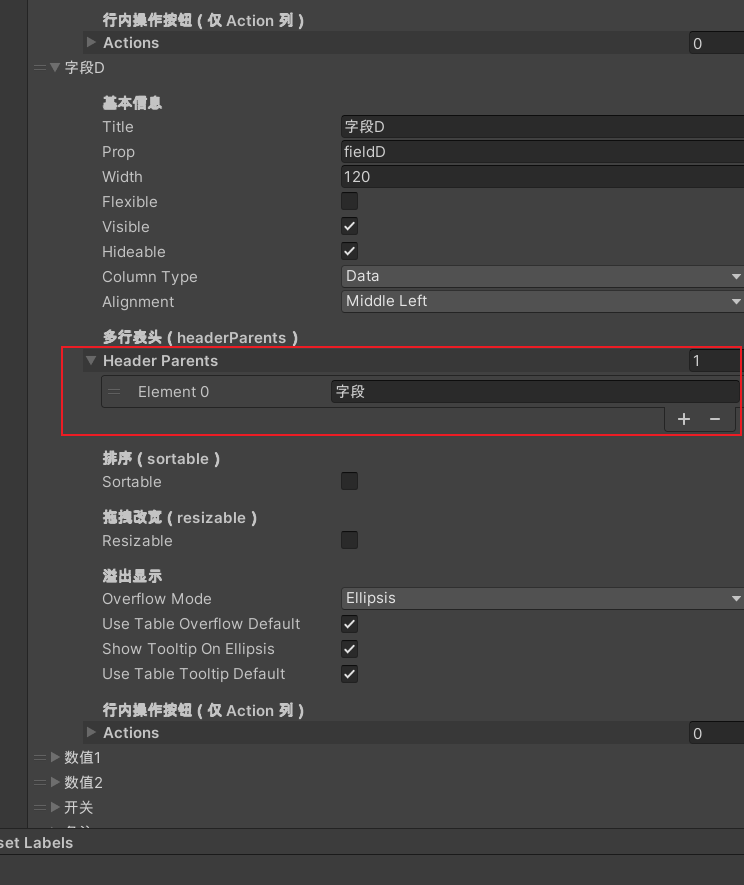

二、多行标题（headerParents）

1. 配置怎么写

叶列仍是 columns 里的一项；分组靠 headerParents：

// 跨两行（无上级）
new EleTableColumnConfig {
    title = "轴资源名", prop = "axisName",
    // headerParents 留空
}

// 上行「自定义名称」，下行「控制阀」
new EleTableColumnConfig {
    title = "控制阀", prop = "valve",
    headerParents = new List<string> { "自定义名称" }
}

// 上行「位置1」，下行「POS名」------相邻同名自动横向合并
new EleTableColumnConfig {
    title = "POS名", prop = "pos1Name",
    headerParents = new List<string> { "位置1" }
}

表级高度：

headerHeight = 28f;      // 单行默认
headerRowHeight = 28f;   // 多行时「每一行」高度；总高 ≈ 行数 × 本值

2. 实现步骤

1. 算深度 ：depth = max(各列 headerParents.Count + 1)
2. 铺格子 ：无上级 → title 从第 0 行 rowSpan = depth；有上级 → 上级占上行，title 占剩余行
3. 横向合并 ：同一行、相邻、文案相同且 rowSpan 相同 → 合并为一个单元格
4. 绝对定位绘制 ：去掉单行 HorizontalLayoutGroup，按列宽前缀和算 x/y/w/h
5. 冻结片对齐 ：左/中/右三片用同一 globalDepth，避免行数不一致

3. 关键代码

规划（EleTableHeaderPlanner）

public static int GetDepth(IList<EleTableColumnConfig> cols)
{
    int max = 1;
    foreach (var c in cols)
    {
        if (c == null) continue;
        int d = (c.headerParents?.Count ?? 0) + 1;
        if (d > max) max = d;
    }
    return max;
}

// 无上级：title 跨满 depth
labels[c, 0] = col.title;
rowSpans[c, 0] = depth;

// 有上级：parents[i] 在第 i 行，title 在 leafRow 并跨满剩余
for (int p = 0; p < parentCount; p++)
{
    labels[c, p] = parents[p];
    rowSpans[c, p] = 1;
}
int leafRow = Mathf.Min(parentCount, depth - 1);
labels[c, leafRow] = col.title;
rowSpans[c, leafRow] = depth - leafRow;

绘制（BuildHeaderInto）

int depth = EleTableHeaderPlanner.GetDepth(_resolvedColumns);
float rowH = config.ResolveHeaderRowHeight();
float totalH = rowH * depth;

// 列宽前缀和
xOffsets[0] = 0;
for (int i = 0; i < cols.Count; i++)
    xOffsets[i + 1] = xOffsets[i] + widths[i];

foreach (var cell in EleTableHeaderPlanner.PlanForcedDepth(cols, depth))
{
    float x = xOffsets[cell.startCol];
    float w = xOffsets[cell.startCol + cell.colSpan] - x;
    float y = cell.row * rowH;
    float h = cell.rowSpan * rowH;
    // RectTransform：锚点左上，anchoredPosition=(x,-y)，sizeDelta=(w,h)
}

表架高度用 GetHeaderTotalHeight()，冻结头 / Mid 头一起加高，避免内容顶穿表头。

---

三、列拖拽改宽（resizable）

1. 配置

new EleTableColumnConfig {
    title = "角度", prop = "pos1Angle",
    width = 70f,
    resizable = true   // 允许拖右缘
}
// 开关列、操作列建议 resizable = false

2. 实现步骤

1. 仅在 叶表头 且 resizable 时，右侧挂 6px 透明热区
2. IBeginDrag / IDrag / IEndDrag 累计 delta.x
3. 拖动中：column.width = max(40, width + delta)，同步 _resolvedColumns
4. 松手：ResolveColumnWidths → SplitFreezeSlices → ApplyContentWidth → 重建表头 → BindPage 刷新行宽

3. 关键代码

手柄（EleTableColumnResizeHandle）

public void OnDrag(PointerEventData e)
{
    _accumulate += e.delta.x;
    if (Mathf.Abs(_accumulate) >= 1f)
    {
        OnWidthDelta?.Invoke(_prop, _accumulate);
        _accumulate = 0f;
    }
}

写回宽度（EleTable.Headers）

void HandleColumnResizeDelta(string prop, float delta)
{
    var col = /* 按 prop 找到 config.columns 项 */;
    if (col == null || !col.resizable) return;
    col.width = Mathf.Max(40f, col.width + delta);
    SyncResolvedColumnWidth(prop, col.width);
}

void HandleColumnResizeEnded()
{
    _columnWidths = EleUiFactory.ResolveColumnWidths(_resolvedColumns, viewportW, out var total);
    SplitFreezeSlices();
    ApplyContentWidth(total);
    BuildAllHeaders();
    if (_lastPageResult != null) BindPage(_lastPageResult);
}

要点：宽度存在 Config 里，松手后整表按新宽度重算，冻结列与中间滚动区一起更新。

---

四、列排序（sortable）

1. 配置

new EleTableColumnConfig {
    title = "气缸编号", prop = "cylinderNo",
    sortable = true
}

2. 实现步骤

1. 叶表头 sortable → 挂 Button，文案旁显示 ▲ / ▼
2. 点击循环：升序 → 降序 → 取消
3. 写入 _sortProp / _sortOrder，触发 OnSortChanged
4. _page = 1，RequestCurrentPage()，把排序塞进 ElePageRequest
5. 业务侧按 sortProp/sortOrder 排好再 BindPage（DemoHost 已示例）

3. 关键代码

void HandleHeaderSortClicked(string prop)
{
    if (_sortProp == prop)
    {
        if (_sortOrder == EleSortOrder.Asc) _sortOrder = EleSortOrder.Desc;
        else if (_sortOrder == EleSortOrder.Desc)
        {
            _sortOrder = EleSortOrder.None;
            _sortProp = "";
        }
        else _sortOrder = EleSortOrder.Asc;
    }
    else
    {
        _sortProp = prop;
        _sortOrder = EleSortOrder.Asc;
    }
    OnSortChanged?.Invoke(_sortProp, _sortOrder);
    _page = 1;
    RequestCurrentPage();
}

请求体：

var pageReq = new ElePageRequest
{
    page = _page,
    pageSize = _pageSize,
    query = _query,
    sortProp = _sortProp,
    sortOrder = _sortOrder
};
OnRequestPage?.Invoke(pageReq);

业务排序示例：

if (!string.IsNullOrEmpty(req.sortProp) && req.sortOrder != EleSortOrder.None)
{
    bool desc = req.sortOrder == EleSortOrder.Desc;
    all.Sort((a, b) =>
    {
        var va = a.Get(req.sortProp);
        var vb = b.Get(req.sortProp);
        int cmp = string.Compare(va, vb, StringComparison.OrdinalIgnoreCase);
        if (float.TryParse(va, out var fa) && float.TryParse(vb, out var fb))
            cmp = fa.CompareTo(fb);
        return desc ? -cmp : cmp;
    });
}

库内 只负责 UI 状态与请求参数，真正排序放业务 / 服务端，和 Element Table 的用法一致。

---

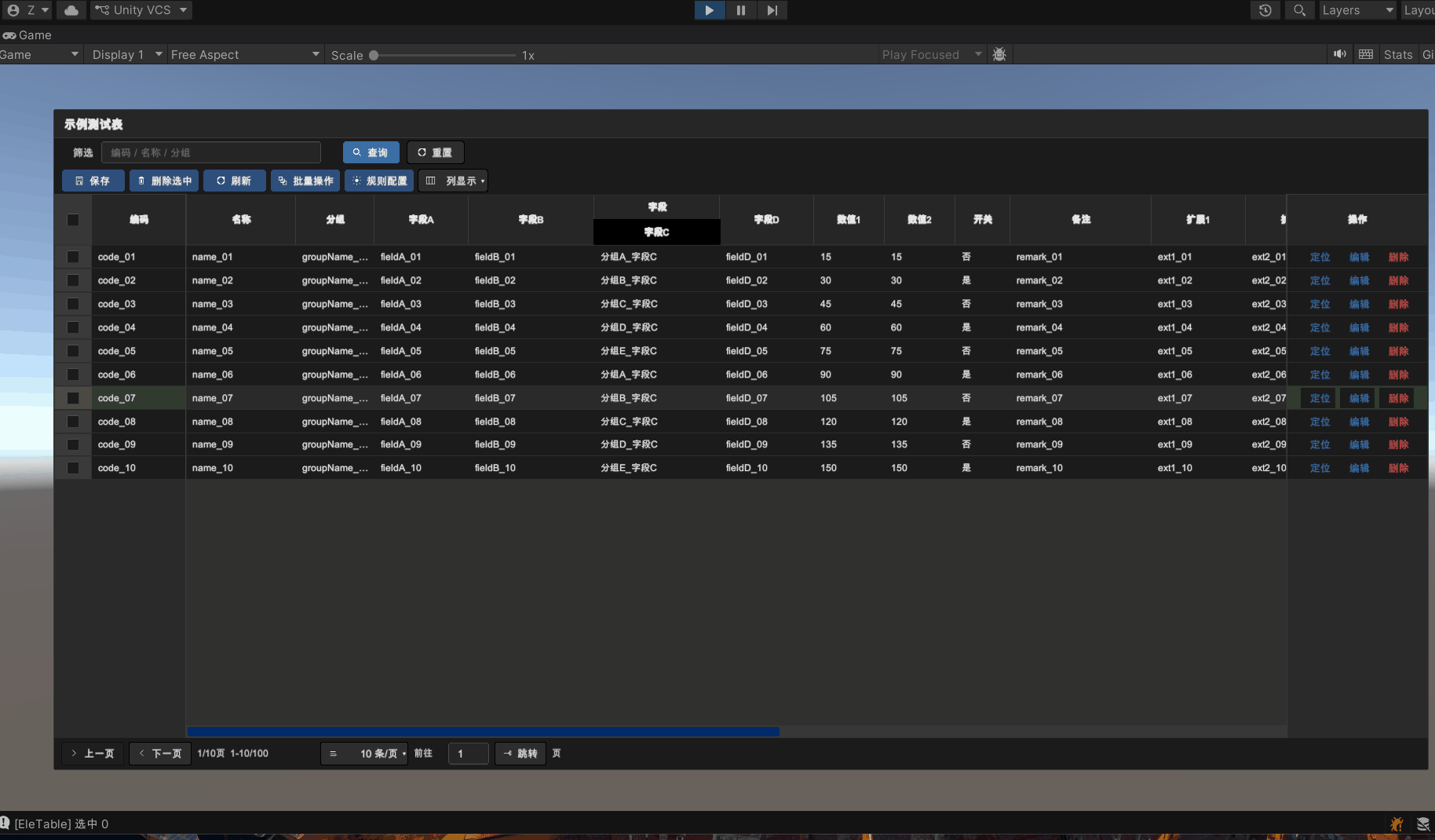

五、每页记录数 + 翻页

1. 配置

pagination = new ElePaginationConfig
{
    enabled = true,
    pageSize = 10,
    pageSizeOptions = new List<int> { 10, 20, 50, 100 },
    showTotal = true,
    showSizes = true,   // 「xx 条/页」下拉
    showJumper = true,  // 前往第 N 页
    industrialStyle = true
};

2. 实现步骤

翻页条 EleTablePagination

1. Build(config) 生成：上一页 / 下一页 / 页码信息 / 每页条数 / 跳转
2. SetTotal(total, page) 由 BindPage 调用，刷新「1/4页 1-10/37」
3. 上一页、下一页、跳转 → OnPageChanged(page)
4. 选每页条数 → OnPageSizeChanged(size)

表格 EleTable.Paging

void HandlePageChanged(int page)
{
    _page = page;
    RequestCurrentPage();
}

void HandlePageSizeChanged(int size)
{
    _pageSize = size;
    _page = 1;          // 改页大小必须回到第 1 页
    RequestCurrentPage();
}

绑页 BindPage

_page = result.page;
_pageSize = result.pageSize;
// ...重建表架、表头、行...
pagination.SetTotal(result.total, result.page);

3. 关键代码：每页条数下拉

// EleTablePagination.EnsureUi
pageSizeButton = MakePagerButton("PageSize", $"{_pageSize} 条/页 ▾", ...);
pageSizeButton.onClick.AddListener(ToggleDropdown);

foreach (var size in _config.pageSizeOptions)
{
    var optSize = size;
    var opt = MakePagerButton($"Opt_{optSize}", $"{optSize} 条/页", ...);
    opt.onClick.AddListener(() => SelectPageSize(optSize));
}

void SelectPageSize(int size)
{
    _pageSize = size;
    CloseDropdown();
    OnPageSizeChanged?.Invoke(_pageSize);
}

下拉挂独立 Canvas（overrideSorting），避免被表格 RectMask2D 裁掉、点不中。

4. 业务侧切片

int start = (req.page - 1) * req.pageSize;
var slice = all.GetRange(start, Math.Min(req.pageSize, all.Count - start));
table.BindPage(new ElePageResult
{
    total = all.Count,
    page = req.page,
    pageSize = req.pageSize,
    rows = slice
});

---

六、五块能力如何串在一起

用户动作	表格内部	业务
点可排序表头	改 _sortProp/_sortOrder，RequestCurrentPage	按 sort 排序后切片
拖列宽松手	写 column.width，重建表头+行	一般无需请求
上一页 / 下一页 / 跳转	_page 变，RequestCurrentPage	按 page 切片
改「20 条/页」	_pageSize 变，_page=1，请求	按新 size 切片
BindPage	多行表头按当前列宽重画	---

配置示例（Bool1 预设思路）：

// 位置1 分组 + 可排序可拖宽
headerParents = new List<string> { "位置1" },
sortable = true,
resizable = true

// 改变方向：跨行表头，不可排序不可拖
headerParents 为空,
sortable = false,
resizable = false

---

七、落地检查清单

1. 多行表头：相邻 headerParents 相同是否合并；无上级列是否跨满行高
2. 冻结开着时，左/中/右表头行数是否一致
3. resizable 列能否拖宽，松手后表体是否对齐
4. sortable 列点击是否出现 ▲▼，请求是否带 sortProp
5. 改每页条数是否回到第 1 页；上一页/下一页/跳转是否正确
6. 主题切换后表头/分页条是否仍吃 EleUiStyle

菜单验证：

EleUnityUI → Samples → Table → Reset Bool1 Config To Preset
→ Generate → Spawn Bool1 Preview In Scene

---

八、小结

1. 多行表头 ：headerParents + Planner 合并 + 绝对定位绘制
2. 拖拽改宽 ：叶表头右缘手柄 → 写 width → 重算列宽并刷行
3. 排序 ：表头状态机 + ElePageRequest.sort*，排序逻辑在业务
4. 每页条数 / 翻页 ：EleTablePagination 事件 → RequestCurrentPage → BindPage
5. 视觉：继续只用设计变量，不写死色号

---

下篇预告

04｜Table 表格组件（下）：行选中与全选、斑马纹/悬停、列显示、工具栏与弹窗编辑联动。

若你也在 UGUI 里做过合并表头或表头跟滚，欢迎留言踩过的坑------冻结片统一 depth、分页下拉独立 Canvas，都是实战里踩出来的。
