前面0到69行的程序主要是复位操作，现在先看第70行，首先通过X0==0才有右面的T5（手动条件），就可以确认X0 == 0是手动，X0 == 1是自动。
由于之前的复位操作中，已经做了ZRST M0 M499，所以第70行的运算结果就是K5时间到后，T5 == 1。
现在从78行开始看，T5 == 1可以通过，但是需要有M20的上升沿，M20在前面的程序中没有做SET操作，所以M20这个条件不成立，我估计这个M20应该是外界的一个赋值操作，比如HMI屏幕上按了一下某个按钮从而得到一个M20的上升沿信号。然后Y0 == 0 和 T50，这2个条件是成立的，但是Y3 == 1 这个条件目前是不成立的。然后下分支中，是当Y0 == 1时才继续往下执行，并且还需要T50 == 1，这个T50在前面的代码中也没有看到SET操作，所以我基本可以认为78行这里的程序在本轮扫描周期中应该是不会执行Y0 SET操作的。只能继续往下看。
第90行是需要Y0 == 1时才执行，所以这个代码也先不用管。
第94行代码比较好理解，T5 == 1条件是满足的，然后只要M21得到一个上升沿信号，后面的逻辑就是如果Y1 == 0，那么就执行SET Y1，也就是将夹子气缸B执行起来，然后需要等T51信号再RST，这个T51的计时应该是再后面执行，所以继续往下面看。
第105行就是刚刚T51计时器的执行，也就是说只要Y1 == 1，就可以开始计时T51。
代码读到这里，可以做一个小总结和猜测。
首先M20就是手动点击执行焊接上下气缸的一个操作请求，但是需要让Y3退让气缸D要SET作为前提条件，一旦Y0 == 1，那么就执行一个倒计时，时间到了就自动RST Y0（焊接上下气缸）。
同样的道理，M21是手动申请执行Y1夹子B气缸，一旦Y1==1，那么启动一个倒计时，倒计时到了就自动RST Y1。
然后第109行的代码，跟第94行的代码逻辑是一样的，M22就是手动申请执行Y2 夹子气缸C，一旦Y2==1，那么启动一个倒计时，时间到了之后就自动复位Y2对应的气缸C。
第124行的代码逻辑跟前面的思路是一样的，M23就是手动申请执行Y3退让气缸D，同样的一旦Y3==1，那么启动一个倒计时，时间到了之后就需要自动复位Y3对应的气缸D，但是我这里说的是需要不是一定，因为这里还需要另一个条件就是Y0==0，也就是说焊接上下气缸需要在RST状态。这样就好理解了，也就是说说Y1和Y2对应的夹子B气缸和夹子C气缸，没有额外的执行条件，基本就是只要目前是RST状态就可以SET，然后一旦SET就进行一个倒计时，倒计时到了之后，就自动RST。
然后Y0对应的焊接上下气缸和Y3对应的退让气缸D就相互有一个依赖关系：
1、如果手动调试申请执行Y0对应的焊接上下气缸，那么需要Y3对应的退让气缸要处于SET（也就是气缸伸出的状态）
2、如果要RST复位Y3对应的退让气缸，就需要Y0当前不处于SET（也就是气缸伸出的状态）
同理，M24就是手动申请执行SET Y5，也就是取料前后。基本就是只要目前是RST状态就可以SET，然后一旦SET就进行一个倒计时，倒计时到了之后，就自动RST。
同理，M25就是手动申请执行SET Y6，也就是取料上下。基本就是只要目前是RST状态就可以SET，然后一旦SET就进行一个倒计时，倒计时到了之后，就自动RST。
同理，M26就是手动申请执行SET Y7，也就是取料夹子。基本就是只要目前是RST状态就可以SET，然后一旦SET就进行一个倒计时，倒计时到了之后，就自动RST。
手动模式下的代码，基本将Y0到Y7，除了Y4固态都大概清晰了，但是这个Y4固态的注释说明，然后再结合"排气"问题，大致可以猜测焊接后需要用气体将物料冷却的意思。
由于这部分是手动调试模式，能够看出一些强依赖关系，但是看不出工艺流程，工艺流程需要看自动化流程。
第214行代码的主要执行时SET M41，M41的注释为演示指示灯，也就是说在手动模式下，在HMI触摸屏中按下启动开关或者踩下脚踏后，如果当前并不是演示模式下，那么就进入演示模式。
其实我对作者用词的理解，这个演示的意思并不是说自动化演示，而是手动演示的意思。
如果是演示模式下，SET M49 == 1，然后看M49的注释，"连续/单动"，我的猜测是演示模式下就是单动，非演示模式下就是连续的。
这段程序，先看执行部分，RST Y4、Y0、Y7，然后做一个延时操作，SET M43和RST M42。
这段接下来执行的程序也有点意思，先是RST Y6，然后一个延时时间到了就ZRST Y0到Y7。

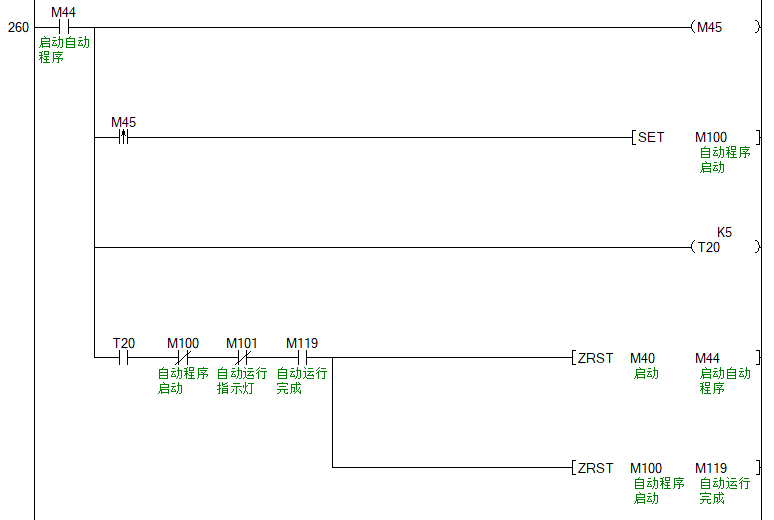

第260行程序逻辑主要的执行在于启动自动程序，也就是通过SET M100来触发，然后埋下一个伏笔，就是当T20 AND 非M100 AND 非M101 AND M119，就ZRST自动程序。

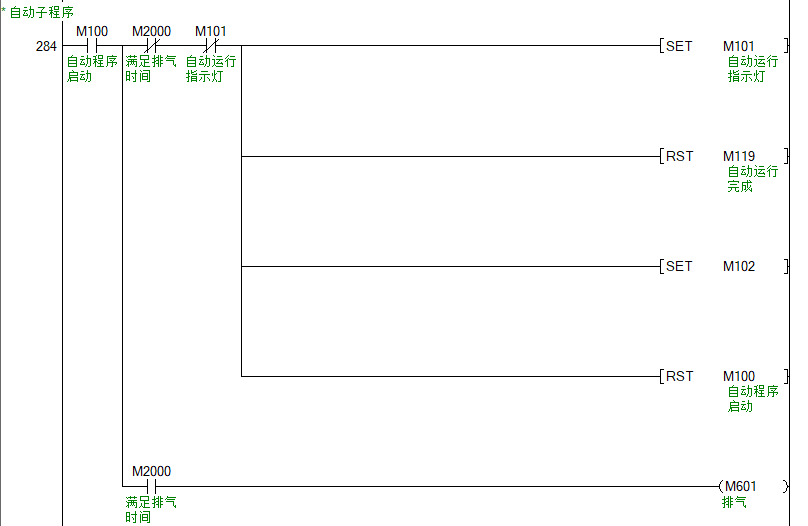

这段程序没什么还多说的，继续看下面的程序：

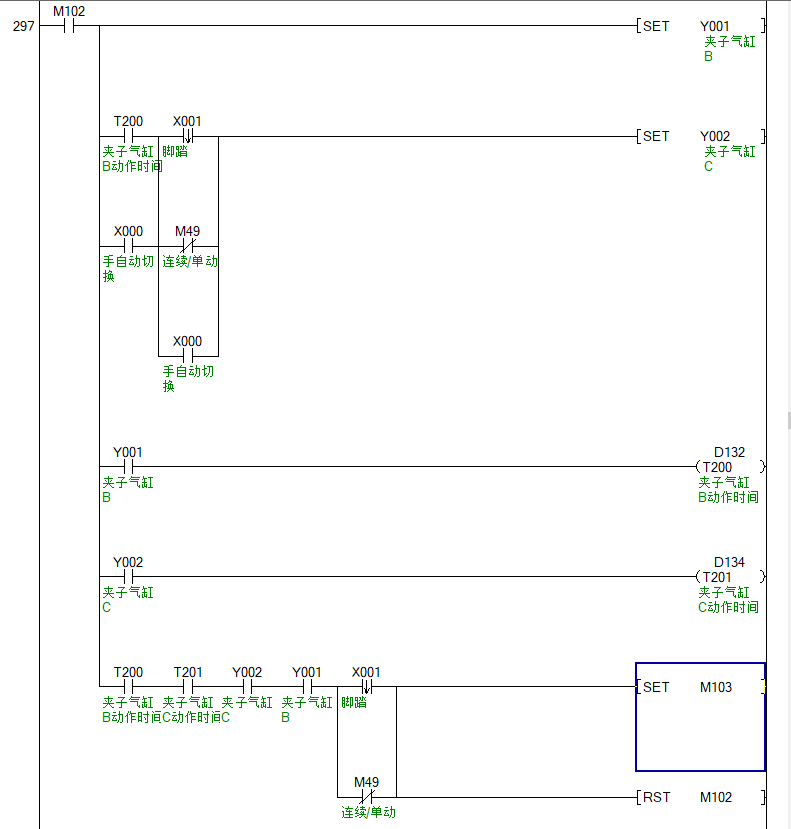

这一段有一个重要的线索就是先执行夹子气缸B，然后延时一个时间，有脚踏触发，或者自动连续触发，执行夹子气缸C。另外夹子气缸B和夹子气缸C都执行完并且都达到了各气缸的动作时间后，就SET M103进行下一步操作。
然后执行Y3对应的退让气缸，退让气缸执行完之后，注意这里弄了一个T202延时，也就是说，一般对于气缸执行单元都要考虑气缸推出或者收回所需要的时间。然后每个动作执行完后，都需要脚踏触发，或者自动连续标志来触发。

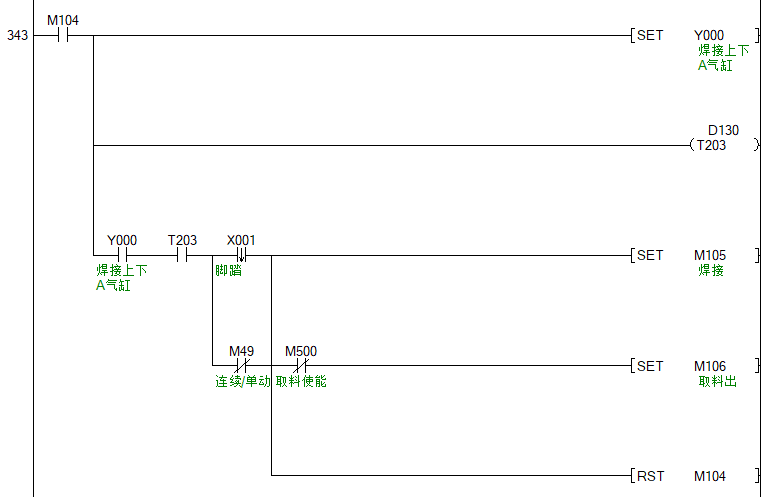

上面代码的逻辑思路跟之前的保持一致，就是执行焊接上下A气缸后，做一个延时，延时到了之后，靠脚踏或者自动连续标志来执行下一步操作，下一步操作就是取料，至于怎么取料就要看后面接下来的操作了。
我以为下一个程序指的是取料逻辑，谁知道来了一个焊接程序，想想也对，毕竟焊接程序还没有讲解清楚。

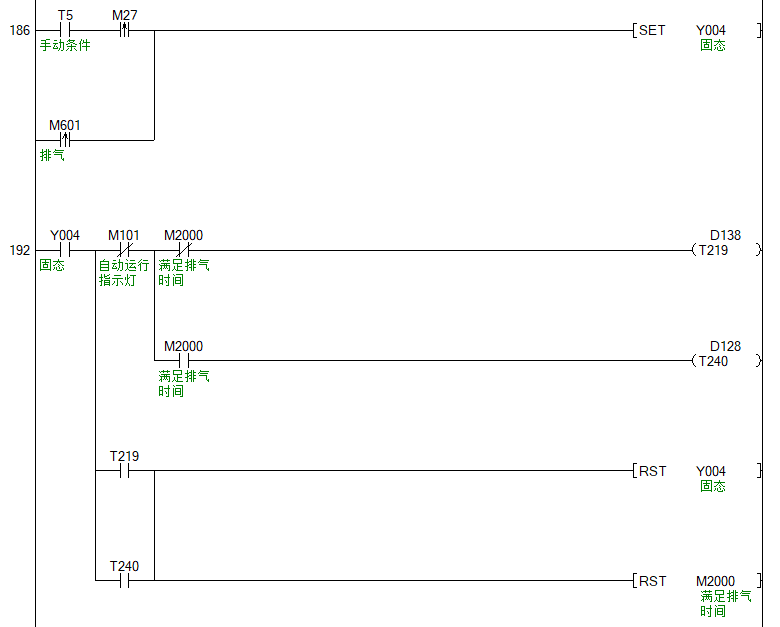

焊接执行时，执行了一个Y4 固态，对固态的理解，我之前的理解是吹气的过程，也就是吹气冷却。
上面这段程序说明除了固态操作（吹气冷却）外还有一个自然冷却时间T205，只有当自然冷却时间满足后，接下来脚踏触发或者靠自动连续标志位来触发后面的操作。
上面这段程序逻辑并不复杂，只是让我有点疑惑，为什么要等到M108标志位才收回焊接上下A气缸，不是应该早就应该收回吗，焊接上下A气缸一直那样接触着，不就是一直在焊接吗？
ok，终于等来了取料出的执行顺序了。
上面的程序不复杂，我的工艺猜测是，有一个取料前后气缸，当SET Y5，也就是把焊接台用气缸伸出的方式将焊接台推出来，收回进去的地方就是焊接的地方，也就是Y0焊接上下气缸活动的地方。
同理，以上程序我的工艺猜测是，这个焊接台还需要还有上下位置，也就是说，焊接完之后，除了用Y5气缸将焊接台推出来之外，还需要将焊接台降下来。

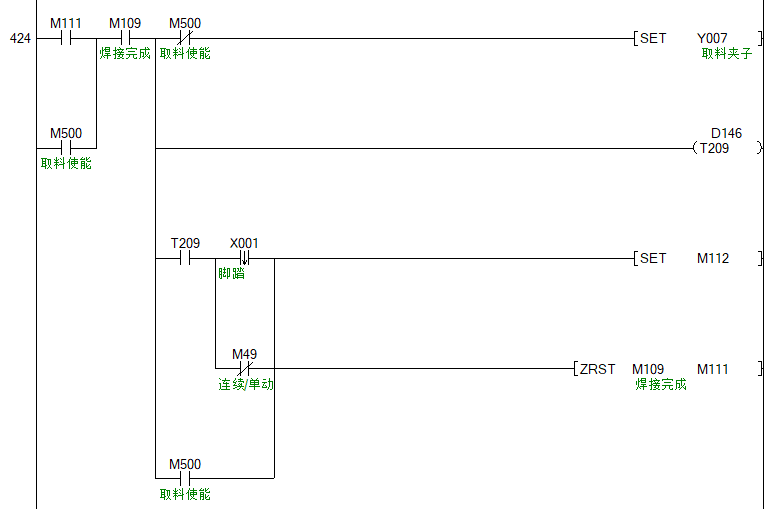

我继续猜测工艺，焊接台降下来之后，不应该让操作人用手直接把物料从操作台扣出来，而是会有一个Y7取料夹子把焊接好的物料夹紧，然后再松开，从而操作员就获得这个焊接好的物料了。
看到这第447行代码，我才知道我刚刚猜测的工艺流程忽略掉了一个细节，就是焊接好的物料并不是直接通过Y7取料夹子把物料从焊接台上取下来，而是为了用Y7夹紧物料而已，然后再让Y1和Y2的夹子松开。
也就是说，当操作员脚踏或者根据自动连续操作标志位从而让M113==1后，就会让Y6气缸收回，也就是说继续猜测工艺流程就是，焊接台降下来之后，Y7取料夹子就将焊接的物料夹紧，然后让焊接台的Y1和Y2夹子全部松开，此时焊接物料已经被Y7夹子固定住了，焊接物料已经与焊接台脱离开了，然后让焊接台向上移动，也就是靠Y6气缸推动焊接台往上。

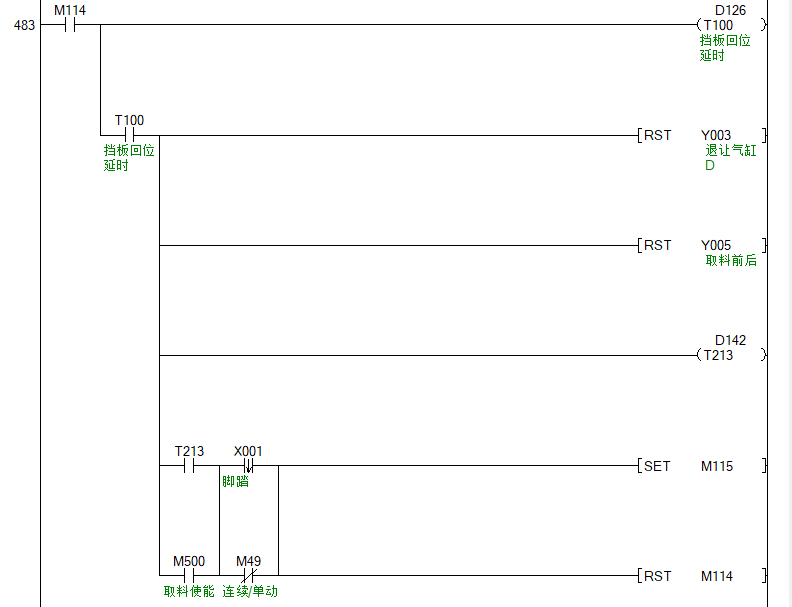

继续我的工艺猜测，就是将焊接台前后收回，然后让退让气功Y3也收回。

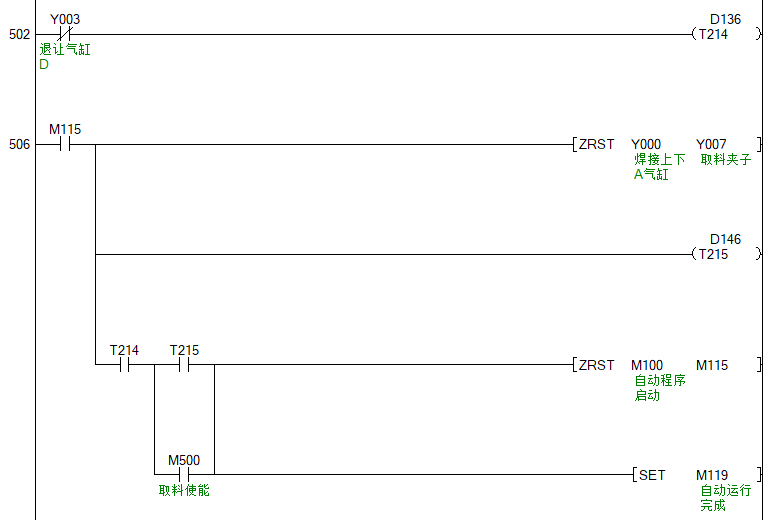

退让气缸的收回操作完成后，然后整个焊接过程就算是完成了，所以就是做一批RST的操作。

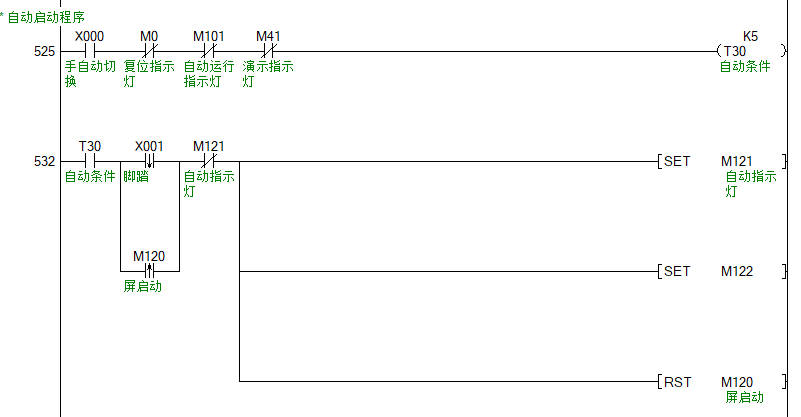

以上就是由于X0 == 1则是自动模式，然后由脚踏或者屏启动，配置好自动化标志M121、M122，然后再接下来的扫描周期中就会按照自动启动程序的逻辑执行。

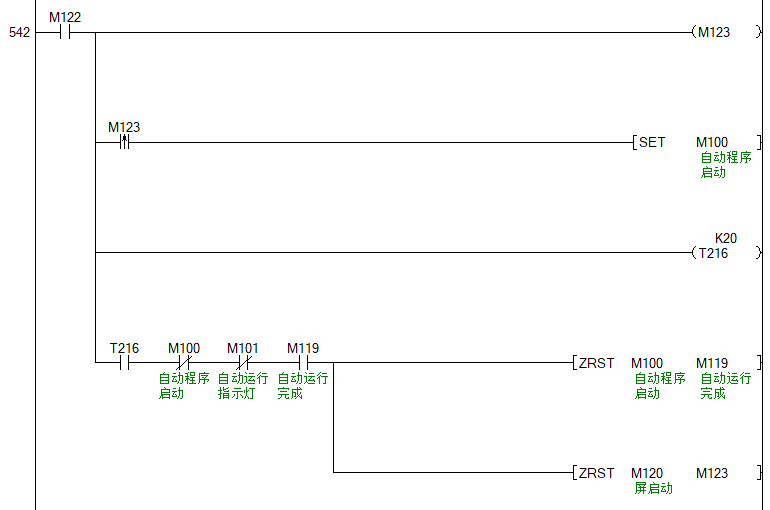

同理，这里不多讲了。
这块已经很接近"统计运行周期和计数"的逻辑了。我们继续按硬读模式拆，不跨太多。

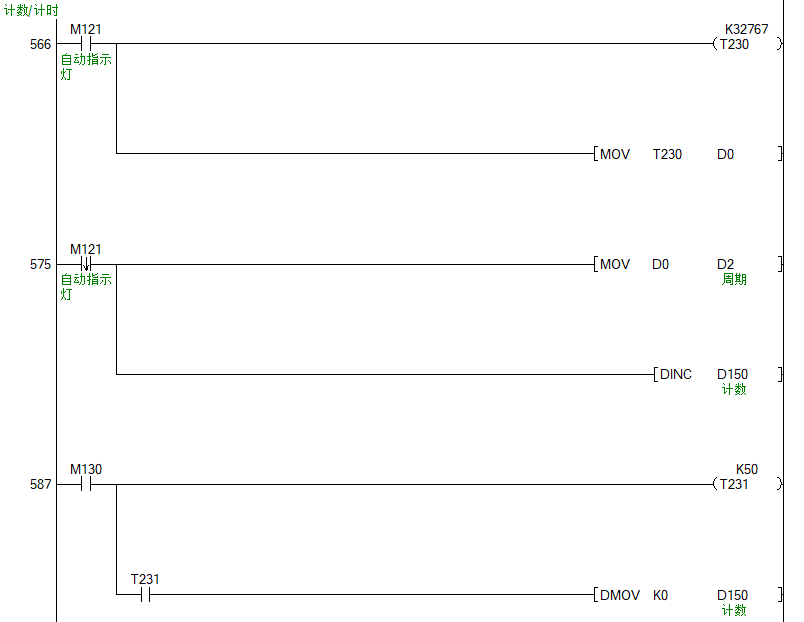

第566行：
M121
--| |--------------------( T230 K32767 )
|
+-------------------[ MOV T230 D0 ]M121 注释是"自动指示灯"，所以当：
M121 = 1时，T230 开始计时，设定值是 K32767。
同时，只要 M121=1，下面这条支路每个扫描周期都会执行：
MOV T230 D0也就是：
把 T230 当前的计时值搬到 D0。
所以这一段不是等 T230 到 K32767 才写 D0，而是运行过程中不断：
T230当前值 → D0因此 D0 可以先理解为：
当前自动运行累计时间/当前周期计时值的副本。
第575行：
M121
--| |--------------------[ MOV D0 D2 ]
|
+-------------------[ DINC D150 ]同样，只要：
M121 = 1就会执行：
MOV D0 D2也就是：
D2 = D0而 D2 注释是：
周期所以看起来作者想把 D0 的计时值传到 D2，用作"周期时间"。
但这里有个很值得注意的地方：
DINC D150DINC 一般是"双字自增"，也就是把 D150/D151 作为32位值，每执行一次就 +1。
因此如果这一支真的是普通常开 M121，那意味着：
只要 M121 一直为1，每个 PLC 扫描周期 D150 都加1。
也就是说它统计的不是"产品个数"，而更像是在统计：
PLC扫描次数。
不过 D150 注释叫"计数"，所以这里需要继续看上下文，确认作者到底想统计什么。
第587行：
M130
--| |--------------------( T231 K50 )
|
+---- T231 --------[ DMOV K0 D150 ]这段比较清楚。
当：
M130 = 1时：
T231开始计时达到：
K50后：
T231 = 1于是下方条件成立：
T231
→ DMOV K0 D150DMOV 是双字搬运。
因此：
D150/D151 = 0也就是把这个32位"计数"清零。
所以目前整个结构可以先翻成：
M121 = 自动状态
│
├── T230不断计时
│
├── T230当前值 → D0
│
├── D0 → D2（周期）
│
└── D150不断 +1（计数）
M130 = 1
│
└── T231计时K50
↓
T231到时
↓
D150/D151 清零这里最关键的是两个疑问。
第一，DINC D150 为什么在 M121 常开条件下直接执行？如果确实如此，那么 D150 会按扫描周期疯狂增加。假设扫描周期是 2ms，那么1秒就大约加500次。
所以这个"计数"很可能不是产品计数，而可能是：
扫描次数、时间辅助计数，或者作者在用扫描次数间接换算时间。
第二，MOV T230 D0 和 MOV D0 D2 看起来有点"绕"：
T230 → D0 → D2从纯数据搬运角度看，好像可以：
T230 → D2但作者可能让 D0 作为中间变量，后面还有其他地方使用。
所以你现在别急着判断冗余，先做交叉引用：
D0 谁读？
D2 谁读？
D150 谁读？
M130 是什么？尤其是 D150 和 M130。
这一块目前可以在你的记录里写成：
566~587：自动运行计时/周期统计模块。M121有效时，T230累计时间并写入D0/D2，同时D150进行双字累加；M130持续K50后，将D150双字计数清零。
但 D150 的真实业务含义，目前还不能完全定死。

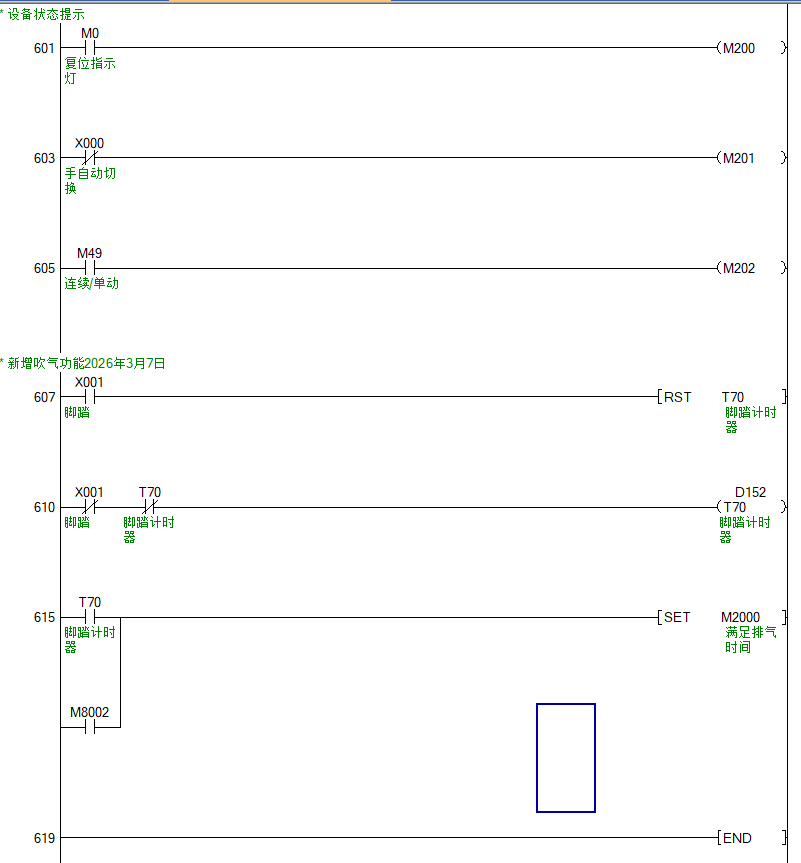

继续按"硬读模式"。这一段已经接近程序末尾了，601～605 是设备状态映射 ，607～615 是后来新增的脚踏/吹气计时逻辑，619 是程序结束。
先逐行来。
601 行：把复位状态映射给 M200
M0
--| |----------------( M200 )所以：
M200 = M0M0 注释是"复位指示灯"。
因此这一行就是：
M0=1 时 M200=1；M0=0 时 M200=0。
这里不是 SET，只是普通线圈，所以 M200 实时跟随 M0。
看标题"设备状态提示"，我倾向于认为 M200/M201/M202 是专门整理出来给 HMI 或其他程序使用的状态变量。
603 行：手自动状态映射
这里 X000 是常闭触点：
/X000
--------------------( M201 )所以：
X000 = 0 → M201 = 1
X000 = 1 → M201 = 0也就是：
M201 = NOT X000结合 X000 = 手自动切换，M201 很可能是在生成一个明确的"手动状态"或某种模式显示状态。
具体 M201 给谁用，后面可以交叉引用确认。
605 行：连续/单动状态
M49
--| |----------------( M202 )因此：
M202 = M49M49 注释：
连续/单动所以同样属于状态映射。
目前 601～605 可以整体理解为：
PLC内部真实状态
↓
M0 ─────────→ M200
/X000 ────────→ M201
M49 ─────────→ M202
↓
设备状态提示区这是一种很常见的做法：
PLC 内部原来的变量比较散，再统一映射到一段专门的 M 地址，方便 HMI、上位机或状态页面读取。
607 行开始是另外一个功能
截图注释已经写得很清楚：
新增吹气功能 2026年3月7日
所以这里不要和上面的设备状态提示混在一起。
607 行
这里的 X001 是常开触点：
X001
--| |----------------[ RST T70 ]X001 注释：
脚踏T70 注释：
脚踏计时器所以：
只要 X001=1，就复位 T70。
即：
X001 = 1
↓
RST T70
↓
T70当前计时值清零
T70完成状态清零这一行非常重要，因为下一行刚好是反着判断 X001。
610 行
这一行是：
/X001 AND /T70
→ T70 D152注意这里：
-
X001是常闭触点 -
T70也是常闭触点
因此：
X001 = 0
AND
T70 = 0的时候：
T70 开始计时而且这个定时器的设定值不是：
K50
K100这种常量。
而是：
D152也就是说：
T70 的目标计时时间由 D152 决定。
这意味着 HMI 很可能可以配置：
D152 = 脚踏/吹气相关的时间参数比如操作员设置：
排气等待时间：2.0秒HMI 实际就是修改 D152。
把 607 和 610 放一起看就非常清楚了
X001 = 1 时
第607行：
X001 = 1
↓
RST T70第610行：
/X001 = false
↓
T70不能计时所以：
X001 = 1
→ T70被复位X001 = 0 时
607行：
X001常开 = false
→ 不RST610行：
/X001 = true
/T70 = true
↓
T70开始计时所以整体是：
X001 = 1
↓
T70清零
X001：1 → 0
↓
T70开始计时
↓
计到 D152
↓
T70 = 1因此这个程序实际上是在测量：
X001 变成 0 以后持续了多长时间。
至于物理上的 X001=0 到底表示：
脚踏松开？
还是：
脚踏踩下？
要看脚踏开关实际接线方式。
这一点光靠程序不能下结论。
615 行：真正产生"满足排气时间"
这里：
T70
-------| |-------+
|
M8002 +--------[ SET M2000 ]
-------| |-------+也就是：
T70 OR M8002
→ SET M2000M2000 注释：
满足排气时间
所以第一种触发来源非常明确：
X001 = 0
↓
T70计时
↓
达到D152
↓
T70 = 1
↓
SET M2000
↓
M2000 = 1注意 SET：
一旦 M2000 被置 1，它不会因为 T70 后来变成 0 就自动恢复。
必须程序其他地方有：
RST M2000才能重新变成 0。
所以现在最值得交叉引用的是：
谁 RST M2000？
找到它以后，这个新增吹气功能的完整闭环基本就出来了。
M8002 又是什么？
这个没有普通变量注释，而且编号非常特殊。
在这类三菱兼容软元件体系里，M8002 通常属于特殊辅助继电器 ，常见含义是 PLC 进入 RUN 后的初始脉冲/首次扫描脉冲。
如果这个工程所用 PLC 对 M8002 的定义也是如此，那么：
PLC刚进入运行
↓
M8002导通一个扫描周期
↓
SET M2000
↓
M2000初始就被置1这其实很合理。
因为 M2000 叫：
满足排气时间设备刚上电时，还没有发生一次新的脚踏动作，所以作者可能希望：
默认认为排气时间已经满足。
然后真正开始某次动作时，其他程序：
RST M2000再重新等待脚踏条件和 T70。
这个需要搜 M2000 验证。
还有一个很值得注意的细节：/T70
610 行作者不是单纯写：
/X001 → T70 D152而是：
/X001 AND /T70
→ T70 D152所以 T70 到时：
T70 = 1
↓
/T70 断开这实际上给 T70 自己加了一个完成后的切断条件。
对于普通非保持定时器，这种写法会让 T70 到时后失去自身计时条件，随后又复位，形成类似周期性的到时脉冲行为。
但这里：
T70 → SET M2000只需要 T70 到时那一下，就已经：
M2000 = 1并锁存了。
所以作者并不需要 T70 长期保持 ON。
这整块可以整理成两部分
601～605：状态整理
M0 → M200
/X000 → M201
M49 → M202可以记：
设备状态提示/状态映射。
607～615：新增脚踏吹气计时
X001 = 1
↓
RST T70
X001 = 0
↓
T70计时 D152
↓
T70到时
↓
SET M2000
↓
满足排气时间另外：
PLC首次运行
↓
M8002
↓
SET M2000619 行
END就是：
本次 PLC 主程序到这里结束。
CPU 执行到 END 后完成当前扫描中的用户程序阶段，之后进入输出刷新、系统处理等，然后开始下一个扫描周期。
所以到这里，这份 620 行主梯形图已经真的读到头了。
而且现在你应该开始有个感觉：620 行看起来很多，真正拆开以后其实就是：
复位程序
手动程序
自动程序
报警/辅助逻辑
计数计时
设备状态
新增功能
END下一步比继续逐行翻译更有价值的是：把这620行重新整理成"程序模块地图"。这样你会第一次从"我能看懂某一行"提升到"我知道整个620行程序是怎么组织起来的"。
