ProfiNet 转EtherNet/IP协议转换网关 实现工业模块称重设备联网改造

一、项目背景

安美特(扬州)化学材料有限公司自动化产线运转稳定,称重设备是物料配比、工艺管控的关键环节,仪表数据需实时上传至控制系统,保障生产有序开展。原有通讯方案运行弊端逐渐凸显,难以匹配现场生产标准,为此企业决定开展通讯网关专项改造。

称重仪表通讯网关更换为专用工业网关

(1) 0200 称重仪表(13 台 loadcell+10 台电子秤)为Profinet 通讯协议 ,需转换为 Ethernet/IP 协议 后接入 AB DCS 系统 。当前使用 SIEMENS S7-12O0 CPU 作为网关进行协议转换 ,延时较大,不满足生产需求,须更换为专业的工业级网关模块。

(2) 网关要求:工业级,Profinet 转 Ethernet/IP 协议,24VDC 或 220VAC 供电,导轨安装。

(3) 供应商负责网关的选型,安装和测试。实际使用效果须满足长期稳定性,无卡顿,整体通讯延时不高于 200ms。

二、现存问题与改造要求

现场依靠西门子 S7-1200 PLC实现协议转换,但 PLC 主打逻辑控制,并非专业通讯设备,面对多台称重设备的数据传输任务,转发效率不足,通讯延迟超标,运行中频繁出现数据卡顿现象,直接影响 DCS 系统对产线的监控与调控,无法适配化工行业连续生产的严苛要求。结合现场柜体布局、供电条件与生产指标,项目明确必须选用工业级专用网关,严格遵循协议类型、供电方式、安装形式等规范,同时保障设备长期稳定运行,将通讯延时控制在标准范围内,由供应商全权完成选型、安装与测试工作。

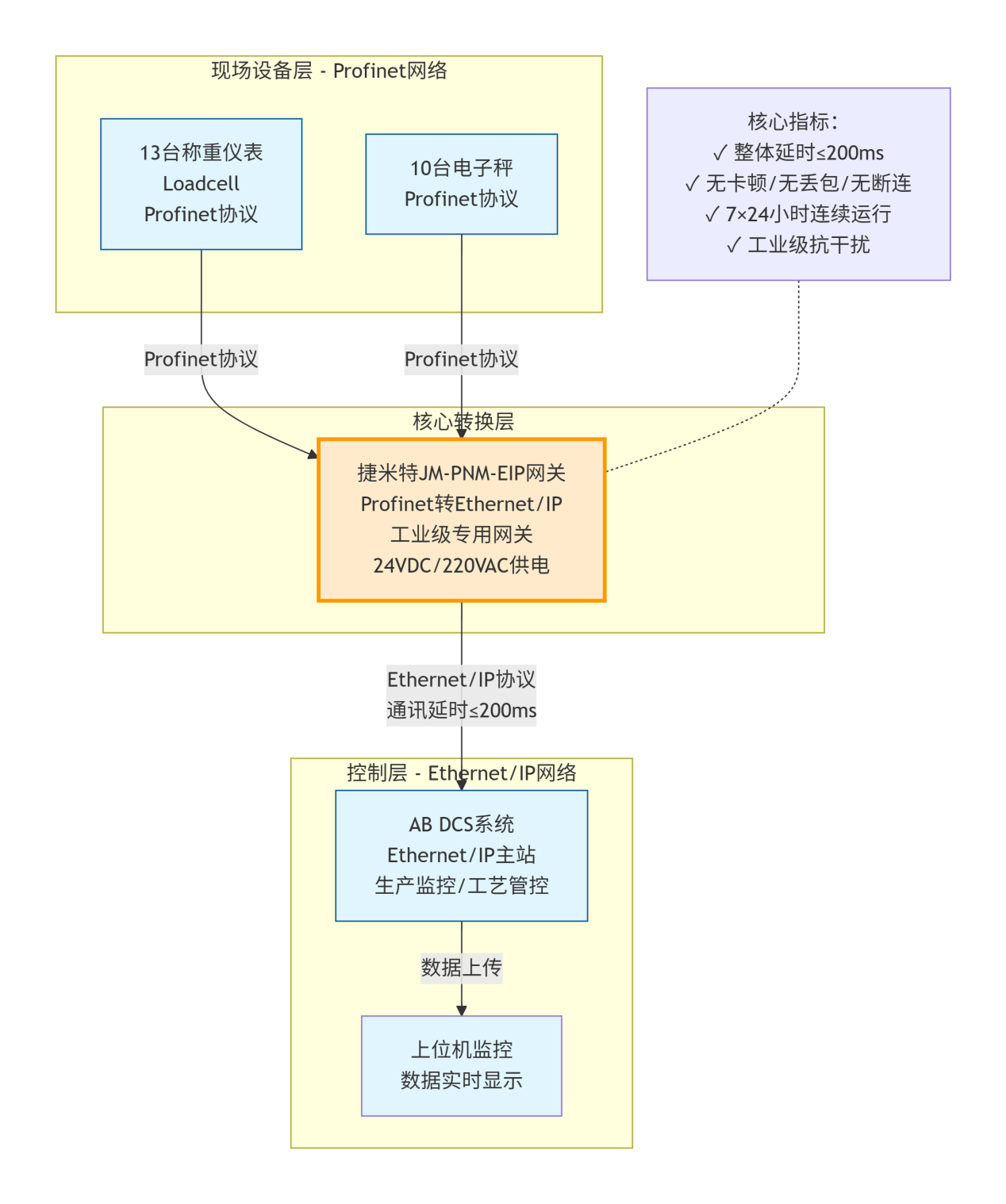

三、改造实施方案

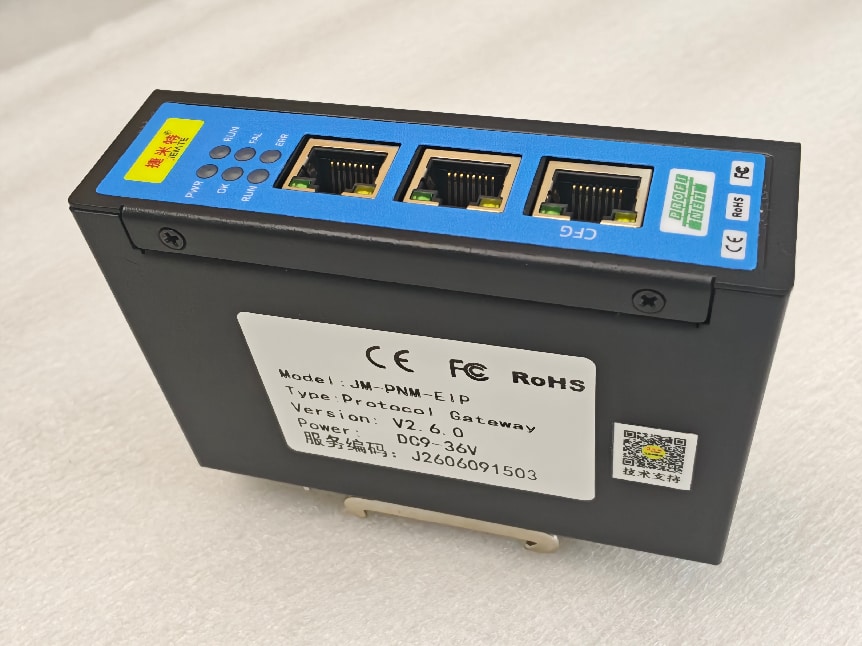

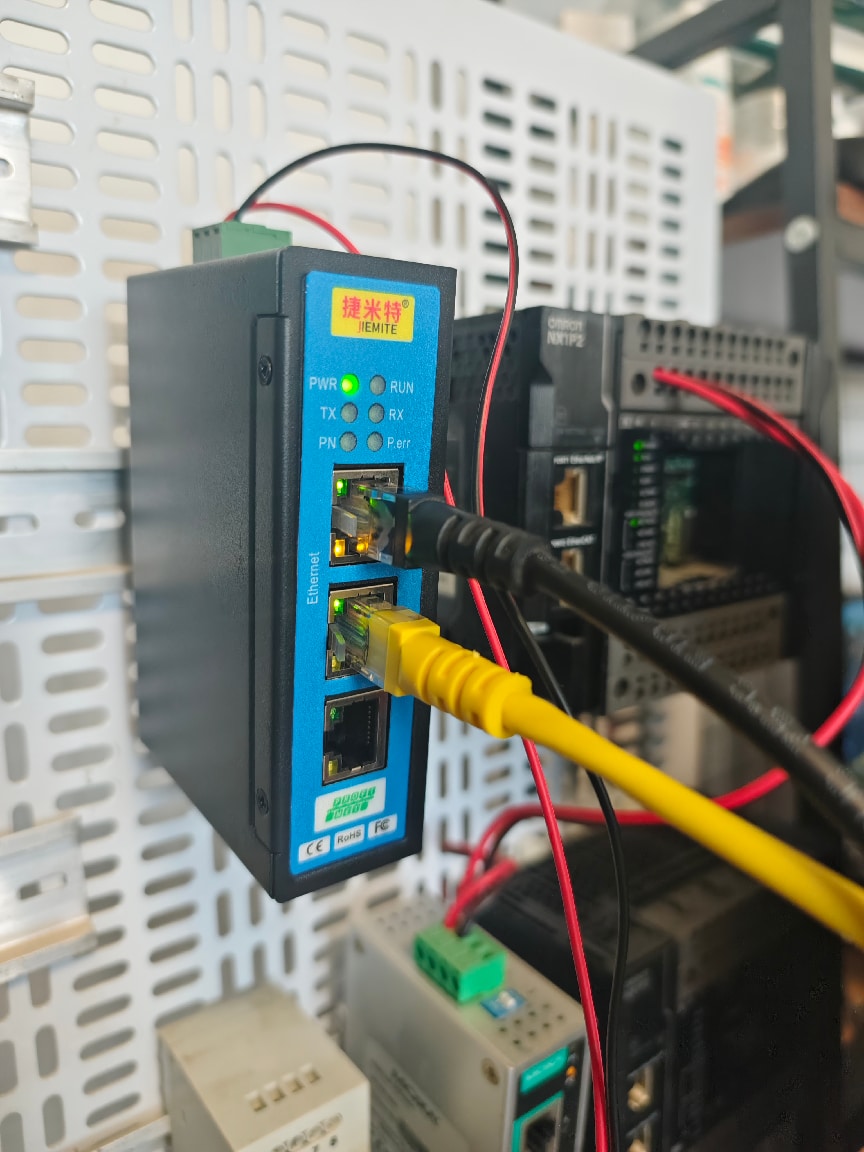

结合现场各项条件与技术指标,本次项目选用捷米特 JM-PNM-EIP协议转换网关 。该设备为Profinet 转 Ethernet/IP 专用工业网关,完全契合项目全部要求。产品采用工业级硬件设计,抗干扰能力强,可适应车间复杂工况,支持 24VDC、220VAC 两种供电模式,标准导轨式安装能够直接适配原有电气柜体,无需额外改造结构,降低施工难度。网关搭载专属协议解析内核,专注数据转发与协议转换,相比 PLC 中转模式,有效削减冗余运算,从根本上优化传输效率。全程由供应商完成设备进场、接线布线、参数组态、系统联调等一系列工作,确保改造工作有序落地。

四、实施效果

整套设备调试完成并正式投用后,称重仪表数据 可实时、顺畅地接入 AB DCS 系统。经现场实测,整体通讯延时稳定控制在 200ms 以内,全程无卡顿、断连、数据丢失等问题。新网关彻底解决了原 PLC 方案延迟高、稳定性差的缺陷,7×24 小时连续运行表现良好。本次改造优化了现场通讯架构,提升了数据采集的实时性与准确性,有力保障了生产工艺精准执行,为企业自动化、数字化生产筑牢通讯基础,达到预期改造目标。
