高职物联网应用技术专业实训室怎么建?嵌入式开发实训室建设方案详解

写在前面

2026年,全国已有超过1500所职业院校开设了物联网应用技术相关专业,但据调研反馈,其中真正建成可用、能支撑完整实训教学的嵌入式开发实训室不足35%。剩下的65%卡在哪里?有的学校花了几十万采购设备,却发现课程体系和实训项目对不上;有的建了漂亮的实验室,但教师缺乏项目经验,学生只能对着开发板点灯。

如果你是一名职校物联网专业的老师或实训室负责人,面对"下学期要建实训室"的任务,这篇文章尝试从功能规划、设备选型、实训内容设计到教学实施,把建设过程中需要想清楚的几个核心问题聊透。文中附有STM32嵌入式开发的完整代码示例,可以直接参考用于实训教学。

一、建设背景与目标

1.1 行业背景:2026年物联网人才缺口仍在扩大

进入2026年,物联网技术已经从概念探索阶段全面进入规模化落地阶段。从智能家居到工业互联网,从智慧城市到低空经济,物联网应用场景持续扩展。根据工信部及相关行业研究机构的数据,截至2025年底,全球物联网设备连接数量已突破290亿,预计2026年将继续保持两位数增长。在国内,"十四五"数字经济规划明确将物联网列为数字经济重点产业,各省市纷纷出台物联网产业发展专项政策,推动产业链上下游协同发展。

与此同时,低空经济、具身智能、AIoT等新兴方向的崛起,进一步拉大了对物联网嵌入式开发人才的需求。嵌入式开发作为物联网技术的核心支撑,其重要性不言而喻------从传感器数据采集、边缘计算到设备间通信,都离不开嵌入式系统的支撑。2026年,嵌入式开发不仅需要掌握传统的硬件设计和C语言编程技能,还需要融合RTOS实时操作系统、边缘AI推理、MQTT/CoAP等物联网通信协议,甚至需要了解轻量级机器学习框架(如TensorFlow Lite Micro)的基本使用,以满足智能设备日益复杂的功能需求。

1.2 人才供需矛盾:培养端与需求端的错位

然而,当前物联网嵌入式开发人才的供应远远无法满足市场需求。一方面,物联网技术的快速迭代使得企业对具备最新技术和实践经验的人才求贤若渴;另一方面,不少高职院校的课程设置仍停留在传统单片机教学层面,缺乏与产业前沿接轨的实训环节,培养出的学生难以直接胜任实际工作岗位。

据相关招聘平台2026年最新统计,物联网相关的嵌入式工程师人才需求同比增速超过46%,平均招聘薪酬达到18132元,人才紧缺程度高于其他技术职位。

这一现状不仅制约了物联网产业的进一步发展,也为教育机构提出了新的挑战和机遇。问题的核心在于:如何在有限的课时内,让学生既掌握扎实的理论基础,又具备解决实际工程问题的能力?答案的关键一环,就是建设一个真正能支撑"做中学"的实训室。

1.3 建设目标

基于上述背景,本物联网嵌入式开发实训室的建设旨在搭建一个理论与实践相结合的教学平台,通过模拟真实的项目开发环境,让学生深入掌握物联网嵌入式开发的核心技能。具体目标包括:

  • 技能目标:掌握嵌入式系统设计、GPIO控制、中断机制、定时器应用、总线通信(I2C/SPI/UART)、传感器数据采集与处理、无线通信技术等核心技能;
  • 能力目标:培养学生在真实项目场景中分析问题、设计方案、编写代码、调试硬件的综合实践能力;
  • 素养目标:通过项目驱动和分组协作,培养学生的创新思维、团队协作能力和工程规范意识;
  • 就业目标:使学生在毕业后能够迅速适应嵌入式开发工程师、物联网应用工程师等岗位的工作需求。

二、实训室整体规划

实训室建设不是简单的"买设备、摆桌子",而是一个需要系统性思考的工程。一个好的实训室规划,应该从教学需求出发,反推功能分区、设备选型和空间布局,最终形成一个能够支撑从基础实验到综合项目全流程的教学环境。

2.1 功能区域划分

根据物联网嵌入式开发实训的教学特点,建议将实训室划分为以下四个功能区域:

(1)实训操作区

这是实训室的核心区域,配备多张实训桌,每张桌子可满足4-6名学生同时进行实训操作。桌上放置嵌入式开发板、传感器模块、示波器、万用表等硬件设备,以及计算机用于编写和调试程序。操作区布局应合理,保证学生有足够的操作空间,同时便于教师巡视指导。

实际建设中的一个经验:实训桌建议采用防静电桌面,每桌配备独立的电源管理和网线接口。桌面预留走线槽,避免线缆杂乱影响操作安全和美观。每桌建议配置2台显示器,一台用于代码编写,一台用于实时查看传感器数据或调试信息,提高实训效率。

(2)理论教学区

配备多媒体教学设备,如投影仪、电子白板、音响系统等,用于教师讲解物联网嵌入式开发的理论知识,包括嵌入式系统原理、编程语言、通信协议等内容。教学区可设置为阶梯教室形式,确保每个学生都能清楚地看到教学内容和演示。

(3)研讨交流区

设置舒适的桌椅和讨论板,供学生进行小组讨论、项目策划和经验交流。在这个区域,学生可以分享自己在实训过程中的心得和遇到的问题,共同探讨解决方案。教师也可以在这里组织小组项目汇报和点评,促进学生之间的思想碰撞和团队协作。

(4)设备存储区

用于存放备用的硬件设备、工具和耗材,如额外的开发板、传感器、芯片、线缆等。存储区应做好分类管理,方便设备的取用和归还,并定期进行盘点和维护,确保设备的完好性和可用性。建议采用防静电柜存储敏感电子元器件,并建立借还登记制度。

2.2 设备选型与采购

设备选型是实训室建设中最关键的环节之一。选型不当,不仅浪费预算,还会直接影响教学效果。以下是经过多所院校实践验证的设备选型建议。

(1)硬件设备

嵌入式开发板:选择主流的ARM架构开发板,如树莓派、STM32开发板等。树莓派具有丰富的接口和强大的社区支持,适合进行物联网应用开发的快速原型搭建;STM32开发板则以其高性能、低功耗和丰富的外设资源,适合深入学习嵌入式系统的硬件设计和底层驱动开发。例如,在进行智能家居项目实训时,树莓派可以作为智能网关,连接各种传感器和智能设备,实现数据的采集和控制;STM32开发板可以用于开发智能传感器节点,负责数据的采集和初步处理。

2026年的选型建议:除了传统的STM32F1系列,建议至少配置部分STM32H7或ESP32-S3开发板,以支持边缘AI推理和Wi-Fi/BLE双模通信的教学需求。ESP32-S3搭载AI加速指令集,可以在十几元的芯片上运行轻量级神经网络模型,非常适合作为物联网+AI融合教学的入门平台。

传感器模块:采购多种类型的传感器模块,包括温湿度传感器(如DHT11、SHT30)、光照传感器(如BH1750)、压力传感器(如MPX4115)、人体红外传感器(如HC-SR501)等。这些传感器可用于模拟不同的物联网应用场景,如环境监测、智能安防等。以环境监测项目为例,温湿度传感器可以实时采集环境的温度和湿度数据,光照传感器可以监测光照强度,压力传感器可以测量大气压力,这些数据通过嵌入式开发板处理后,可以上传到云端进行分析和展示。

仪器仪表:配备示波器(如普源DS1054Z)、万用表(如胜利VC890D)、逻辑分析仪(如Saleae Logic 8)等仪器仪表,用于硬件电路的调试和分析。示波器可以观察信号的波形和参数,万用表可以测量电压、电流、电阻等物理量,逻辑分析仪可以捕捉和分析数字信号,帮助学生快速定位硬件故障和调试程序。

计算机:选用性能稳定、配置较高的台式计算机,满足编译程序、运行仿真软件和处理大量数据的需求。推荐配置为Intel Core i5及以上处理器、16GB内存、512GB固态硬盘,操作系统可选择Windows 10/11专业版。

(2)软件工具

集成开发环境(IDE):安装针对嵌入式开发的IDE,支持C、C++等编程语言的编写、编译和调试。推荐Keil MDK-ARM(用于STM32开发)和VS Code + PlatformIO(跨平台、支持多种芯片),两者搭配使用可以覆盖从入门到进阶的教学需求。

操作系统:除了Windows操作系统外,还应安装嵌入式Linux操作系统(如Ubuntu),用于嵌入式系统的开发和移植。树莓派官方推荐的Raspberry Pi OS也是必备环境。

仿真软件:使用Proteus等仿真软件,帮助学生在虚拟环境中设计和验证电路,降低硬件实验的成本和风险。特别是在教学初期,学生还不熟悉硬件操作时,仿真环境可以有效避免因接错线导致的器件损坏。

物联网平台:通过物联网云平台,让学生学习如何将嵌入式设备连接到云端,实现数据的存储、分析和远程控制。建议同时支持MQTT和HTTP两种协议的教学,让学生理解不同通信协议的适用场景。

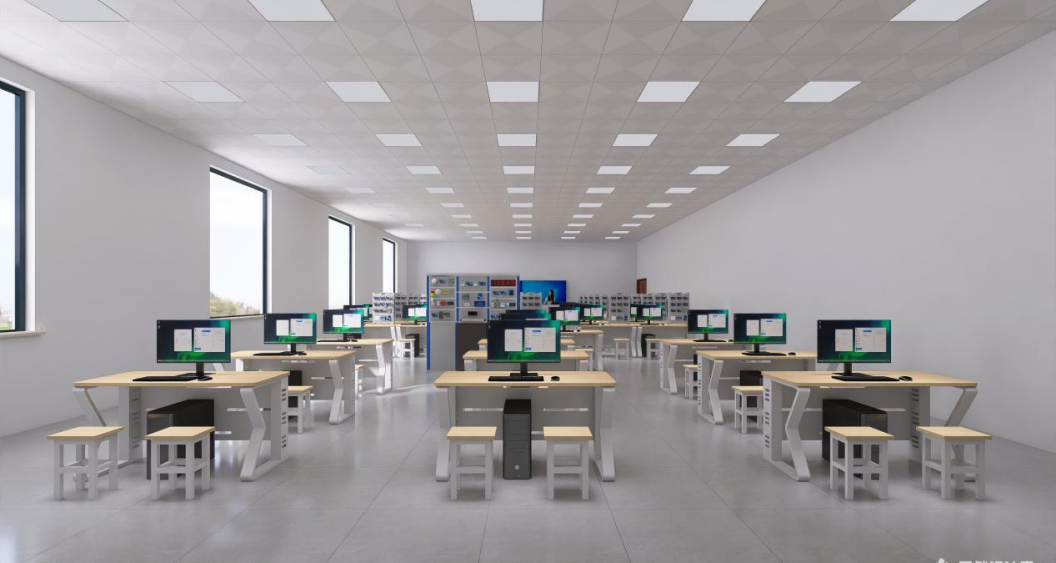

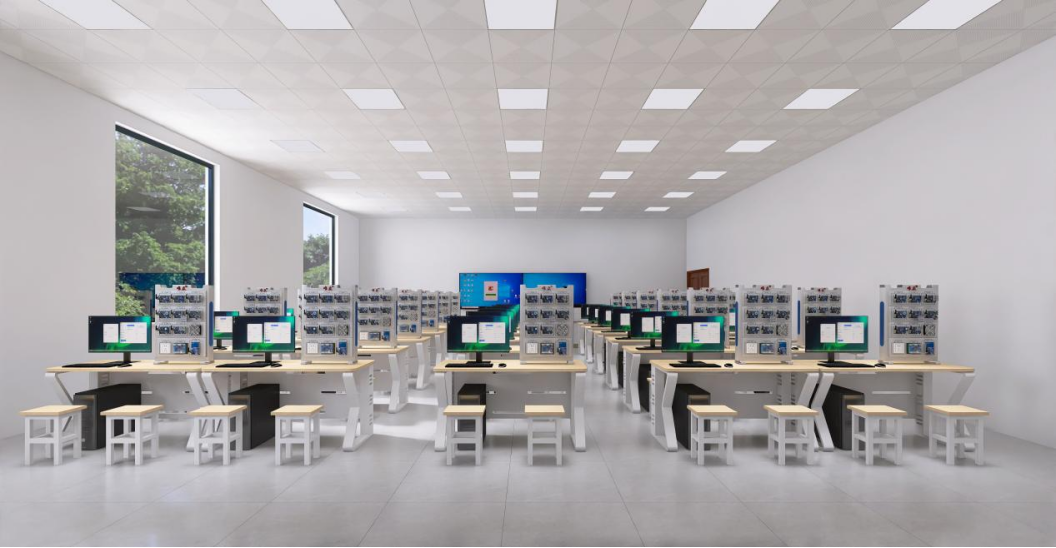

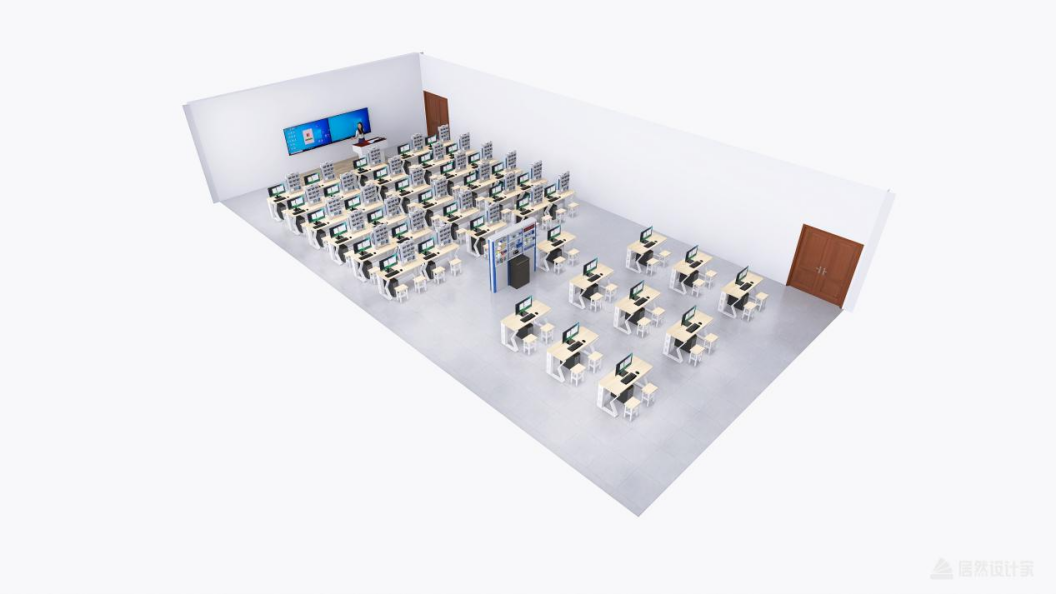

2.3 实训室规划设计图

以下是实训室的规划设计参考图,展示了功能区域布局、设备摆放和整体空间利用方案,供各院校在建设过程中参考。

三、实训教学内容

实训教学内容是整个建设的核心。以下四个实训项目按照由浅入深的顺序设计,从最基本的GPIO操作到传感器数据采集,每个项目都包含完整的代码示例和详细的讲解,可以直接用于课堂教学。建议每个项目安排4-6课时,先讲解原理,再动手实践,最后做总结复盘。

(一)基本输入输出实训

基本输入输出是嵌入式开发的基础,通过这一实训,学生将深入理解微控制器与外部设备之间的数据交互原理。以按键控制LED灯为例,学生首先需要了解开发板上按键和LED灯所连接的GPIO(通用输入输出)引脚。比如,在STM32开发板中,按键可能连接到PA0引脚,LED灯连接到PB5引脚。

Step 1:硬件连接。将按键连接到STM32的PA0引脚,LED灯连接到PB5引脚。

Step 2:编写GPIO初始化代码。使用STM32标准库函数进行引脚配置:

复制代码
#include "stm32f10x.h"

void GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    // 使能GPIO时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);
    // 配置按键引脚PA0为输入模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    // 配置LED引脚PB5为输出模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

int main(void) {
    GPIO_Init();
    while (1) {
        if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0) {
            GPIO_SetBits(GPIOB, GPIO_Pin_5);
        } else {
            GPIO_ResetBits(GPIOB, GPIO_Pin_5);
        }
    }
}

Step 3:理解代码逻辑。

在上述代码中,GPIO_Init函数负责初始化GPIO引脚。在main函数的无限循环中,通过GPIO_ReadInputDataBit函数读取按键引脚的电平状态,如果按键被按下(引脚电平为低),则通过GPIO_SetBits函数点亮LED灯;否则,通过GPIO_ResetBits函数熄灭LED灯。通过这个简单的实验,学生可以直观地看到按键状态的变化如何控制LED灯的亮灭,从而掌握基本输入输出的原理和操作方法。

教学提示:这个实验看似简单,但有不少学生会在引脚模式配置上出错------常见的错误是将按键引脚配置为推挽输出而非浮空输入,导致按键无法正常读取。建议在此环节引导学生理解上拉/下拉电阻的作用。

(二)中断实训

中断是嵌入式系统中一项关键的技术,它允许微控制器在特定事件发生时暂停当前任务,转而执行中断服务程序,提高了系统的实时响应能力。在中断实训中,首先要向学生介绍中断的概念、作用以及中断处理的流程。

以按键中断实验为例,硬件连接与基本输入输出实训类似,但在软件编程上有较大区别。学生需要配置中断相关的寄存器,使能按键引脚的中断功能,并编写中断服务程序。以STM32为例,代码实现如下:

复制代码
#include "stm32f10x.h"

void GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    // 使能GPIO时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);
    // 配置按键引脚PA0为输入模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    // 配置LED引脚PB5为输出模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

void NVIC_Init(void) {
    NVIC_InitTypeDef NVIC_InitStructure;
    // 配置中断优先级分组
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    // 配置按键中断
    NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

void EXTI0_IRQHandler(void) {
    if (EXTI_GetITStatus(EXTI_Line0) != RESET) {
        if (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == 0) {
            GPIO_SetBits(GPIOB, GPIO_Pin_5);
        } else {
            GPIO_ResetBits(GPIOB, GPIO_Pin_5);
        }
        EXTI_ClearITPendingBit(EXTI_Line0);
    }
}

int main(void) {
    GPIO_Init();
    NVIC_Init();
    // 配置EXTI中断线
    EXTI_InitTypeDef EXTI_InitStructure;
    EXTI_InitStructure.EXTI_Line = EXTI_Line0;
    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
    EXTI_InitStructure.EXTI_LineCmd = ENABLE;
    EXTI_Init(&EXTI_InitStructure);

    while (1) {
        // 主循环可以执行其他任务
    }
}

在这段代码中,GPIO_Init函数负责初始化GPIO引脚;NVIC_Init函数配置中断向量控制器(NVIC),设置按键中断的优先级并使能中断;EXTI0_IRQHandler是中断服务程序,当按键按下(触发下降沿中断)时,在中断服务程序中读取按键状态并控制LED灯的亮灭,最后清除中断标志位。在main函数中,除了初始化GPIO和NVIC外,还配置了外部中断线(EXTI),设置触发方式为下降沿触发。通过这个实验,学生可以掌握中断编程的方法,理解中断如何提高系统的实时性。

踩坑提醒:按键抖动是中断实训中最常见的问题。由于机械按键在按下和释放时会产生抖动,可能触发多次中断。解决方案是在中断服务程序中加入10-20ms的延时消抖,或者使用定时器进行软件消抖。这个"坑"非常适合作为课堂讨论的切入点。

(三)定时器实训

定时器在嵌入式系统中有着广泛的应用,如定时任务调度、PWM信号生成、时间测量等。在定时器实训中,首先要向学生讲解定时器的工作原理,包括定时器的计数模式、时钟源选择、预分频器的作用等内容。

以定时闪烁LED灯为例,使用STM32的定时器TIM2来实现。硬件连接上,LED灯连接到一个GPIO引脚上,这里假设为PB5。软件编程方面,代码如下:

复制代码
#include "stm32f10x.h"

void GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStructure;
    // 使能GPIO时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    // 配置LED引脚PB5为输出模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

void TIM2_Init(void) {
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
    // 使能TIM2时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
    // 定时器基本配置
    TIM_TimeBaseStructure.TIM_Period = 9999;
    TIM_TimeBaseStructure.TIM_Prescaler = 7199;
    TIM_TimeBaseStructure.TIM_ClockDivision = 0;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
    // 使能TIM2中断
    TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
    // 启动TIM2
    TIM_Cmd(TIM2, ENABLE);
}

void NVIC_Init(void) {
    NVIC_InitTypeDef NVIC_InitStructure;
    // 配置中断优先级分组
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    // 配置TIM2中断
    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x01;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

void TIM2_IRQHandler(void) {
    if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {
        GPIO_SetBits(GPIOB, GPIO_Pin_5);
        TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
        TIM_SetCounter(TIM2, 0);
        while (TIM_GetCounter(TIM2) < 5000);
        GPIO_ResetBits(GPIOB, GPIO_Pin_5);
    }
}

int main(void) {
    GPIO_Init();
    TIM2_Init();
    NVIC_Init();
    while (1) {
        // 主循环可以执行其他任务
    }
}

在上述代码中,GPIO_Init函数初始化LED引脚为输出模式;TIM2_Init函数配置定时器TIM2,设置定时器的周期为9999,预分频器为7199,这样定时器的计数频率为1kHz,每1ms产生一次中断。同时使能定时器中断并启动定时器;NVIC_Init函数配置中断向量控制器,使能TIM2中断;TIM2_IRQHandler是定时器中断服务程序,在中断服务程序中,先点亮LED灯,然后清除中断标志位,重置定时器计数器,并通过一个简单的延时控制LED灯亮的时间,最后熄灭LED灯。通过这个实验,学生可以掌握定时器的使用方法,学会如何利用定时器实现定时控制任务。

延伸思考:定时器的预分频器和周期值是如何影响定时时间的?建议引导学生手动计算:STM32F1的TIM2挂载在APB1总线上,默认时钟为72MHz/2=36MHz,再经过预分频器7200分频后为5kHz,周期值10000意味着每2秒产生一次中断。理解这个计算过程是掌握定时器的关键。

(四)总线接口读取传感器数据实训

在物联网应用中,传感器数据的采集是关键环节。不同的传感器通常通过各种总线接口与微控制器进行通信,常见的总线接口包括I2C、SPI、UART等。这个实训是前面三个实训的综合应用,也是连接硬件层和应用层的桥梁。

以温度传感器SHT30为例,它采用I2C总线接口与微控制器通信。在硬件连接上,SHT30的SCL引脚连接到微控制器的I2C时钟引脚(如STM32的PB6),SDA引脚连接到I2C数据引脚(如STM32的PB7)。

Step 1:初始化I2C总线。

复制代码
#include "stm32f10x_hal.h"

I2C_HandleTypeDef hi2c1;

void I2C_Init(void) {
    hi2c1.Instance = I2C1;
    hi2c1.Init.ClockSpeed = 100000;
    hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
    hi2c1.Init.OwnAddress1 = 0;
    hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
    hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
    hi2c1.Init.OwnAddress2 = 0;
    hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
    hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
    if (HAL_I2C_Init(&hi2c1) != HAL_OK) {
        Error_Handler();
    }
}

Step 2:编写温度读取函数。

复制代码
float Read_Temperature(void) {
    uint8_t data[6];
    float temperature;
    // 发送测量命令
    uint8_t cmd[2] = {0x2C, 0x06};
    if (HAL_I2C_Master_Transmit(&hi2c1, 0x44 << 1, cmd, 2, 1000) != HAL_OK) {
        Error_Handler();
    }
    HAL_Delay(50);
    // 读取测量数据
    if (HAL_I2C_Master_Receive(&hi2c1, 0x44 << 1, data, 6, 1000) != HAL_OK) {
        Error_Handler();
    }
    // 数据解析
    uint16_t temp_raw = (data[0] << 8) | data[1];
    temperature = -45 + 175 * (float)temp_raw / 65535;
    return temperature;
}

Step 3:在主循环中读取并输出温度数据。

复制代码
int main(void) {
    HAL_Init();
    I2C_Init();
    while (1) {
        float temp = Read_Temperature();
        // 这里可以将温度数据进行处理或上传,例如通过串口打印
        printf("Temperature: %.2f C\n", temp);
        HAL_Delay(1000);
    }
}

void Error_Handler(void) {
    while (1) {
    }
}

在这段代码中,I2C_Init函数初始化I2C1总线,设置时钟速度为100kHz等参数;Read_Temperature函数负责与SHT30进行通信,发送测量命令并读取测量数据,然后对数据进行解析得到实际的温度值;在main函数中,初始化I2C总线后,在无限循环中不断读取温度数据并通过串口打印输出。通过这个实验,学生可以掌握I2C总线接口的使用方法,学会如何读取传感器数据并进行处理,为物联网应用开发打下基础。

进阶挑战:完成基础实验后,可以引导学生将温度数据通过Wi-Fi模块上传到物联网云平台,实现一个完整的环境监测IoT应用。这涉及到MQTT协议、JSON数据格式、云平台配置等内容,是对前面所学知识的综合检验。

四、教学方法与实施

(一)项目驱动教学法

在物联网嵌入式开发实训教学中,项目驱动教学法是一种行之有效的教学方式。以智能家居系统项目为例,这个项目涵盖了多个物联网嵌入式开发的关键知识点和技能点。

在项目开始阶段,教师首先提出项目需求,比如构建一个具备环境监测、家电控制和安防报警功能的智能家居系统。学生需要根据这个需求进行需求分析,确定系统所需的硬件设备和软件功能。在硬件方面,可能会选用温湿度传感器来监测室内温湿度,人体红外传感器实现安防监测,智能插座控制家电电源等,并通过Wi-Fi模块或蓝牙模块实现数据传输和远程控制。

在软件编程方面,学生需要运用之前所学的知识。例如,利用基本输入输出控制各个设备的工作状态,通过中断机制实现安防报警的实时响应,使用定时器来定时采集环境数据。在数据传输过程中,需要编写相应的通信程序,实现设备与智能终端(如手机)之间的通信,以便用户能够通过手机APP远程监控和控制家居设备。

通过这样一个完整的项目实践,学生不仅能够将所学的理论知识应用到实际项目中,还能在项目实施过程中遇到各种实际问题,如硬件兼容性问题、软件调试问题等。在解决这些问题的过程中,学生能够深入理解物联网嵌入式开发的原理和方法,提高自己的实践能力和解决问题的能力。

(二)分组协作学习

分组协作学习是培养学生团队合作精神和沟通能力的重要方式。在分组时,遵循"同组异质、异组同质"的原则。

"同组异质"是指将不同能力水平、知识背景和性格特点的学生分在同一组。例如,有的学生编程能力较强,有的学生硬件设计能力突出,还有的学生具有较强的沟通和组织能力。将这些学生组合在一起,能够实现优势互补。在小组协作过程中,编程能力强的学生可以负责软件代码的编写和调试,硬件设计能力好的学生负责硬件电路的设计和搭建,沟通能力强的学生则负责小组与教师之间的沟通以及小组内部的协调工作。

"异组同质"则是保证各个小组之间的整体实力相当,这样有利于组际之间的公平竞争和交流。在项目实践过程中,各小组可以互相分享经验和成果,共同探讨遇到的问题。例如,在进行智能家居系统项目时,一个小组在温湿度传感器数据采集和处理方面有独特的方法,另一个小组在智能插座的控制算法上有创新之处,通过组际交流,两个小组都能学习到对方的优点,从而提升自己的项目水平。

在小组协作过程中,每个成员都要明确自己的职责,定期进行小组讨论和汇报,确保项目的顺利进行。教师也要定期对小组进行指导和评价,及时发现问题并给予建议,促进小组协作的有效性。

(三)实践教学安排

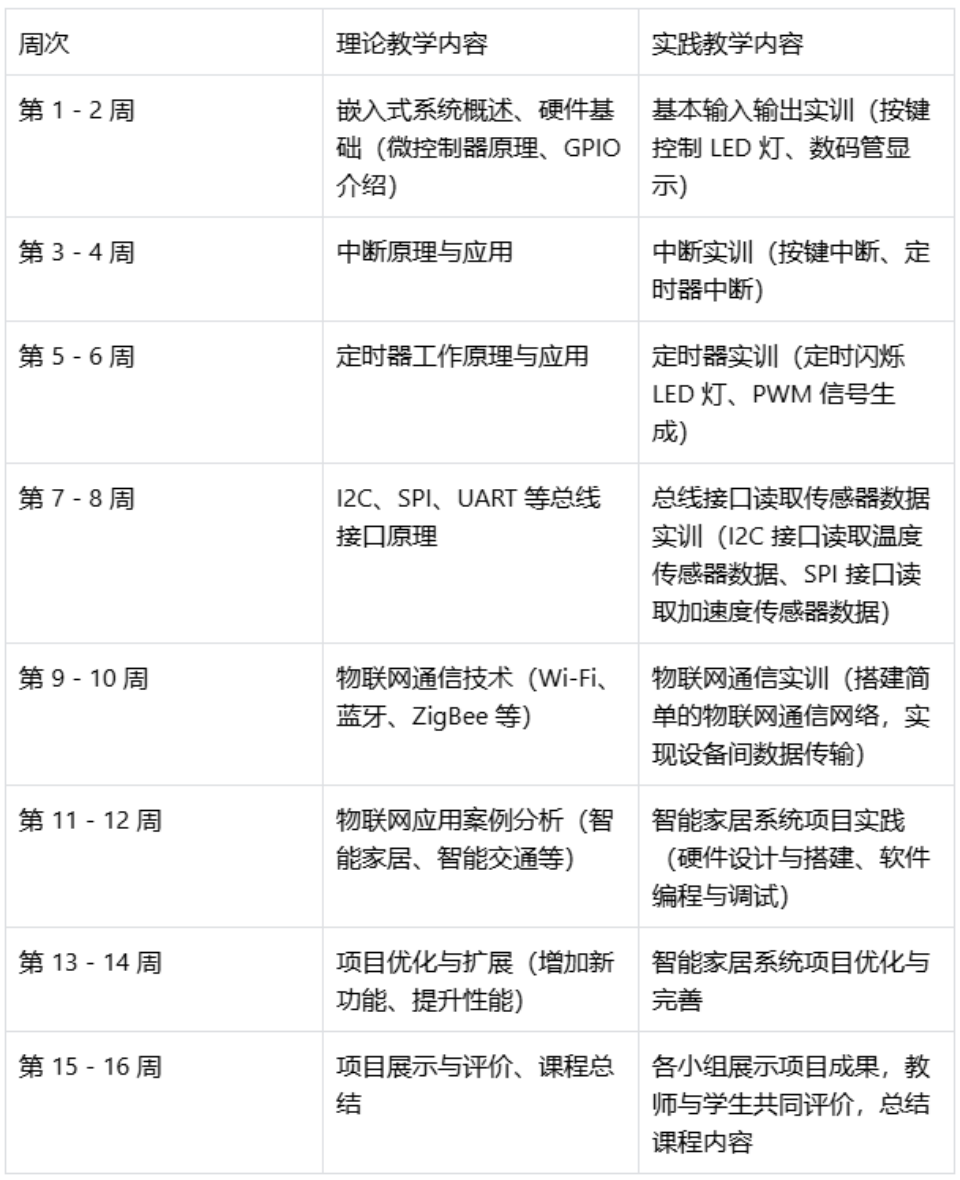

为了确保实训教学的顺利进行,合理安排理论与实践教学时间至关重要。以下是一个为期16周的实训课程表示例,涵盖了从基础实验到综合项目的完整教学进度:

在这个课程表中,理论教学与实践教学紧密结合,每周都安排了相应的实践内容,让学生能够及时将所学理论知识应用到实践中。同时,随着课程的推进,实践项目的难度逐渐增加,从简单的基础实训到复杂的智能家居系统项目,逐步提升学生的实践能力和综合素养。

五、师资队伍建设

(一)教师能力要求

实训室建好了,设备买齐了,但如果教师缺乏实战经验,教学效果也会大打折扣。师资队伍建设是实训室建设中容易被忽视却至关重要的环节。

专业知识方面,教师应具备扎实的物联网和嵌入式开发专业知识。在物联网方面,要深入理解物联网的体系架构,包括感知层、网络层和应用层的相关技术,如传感器原理与应用、无线通信协议(Wi-Fi、蓝牙、ZigBee等)、云计算与大数据在物联网中的应用等。在嵌入式开发领域,需掌握嵌入式微处理器的体系结构,如ARM、RISC-V等,熟悉常见的嵌入式操作系统,如嵌入式Linux、RT-Thread、FreeRTOS等,精通C、C++等编程语言,能够进行底层驱动开发和应用程序编写。

实践经验方面,拥有丰富的项目实践经验是教师的重要能力之一。教师应参与过实际的物联网嵌入式项目开发,如智能家居系统的设计与实现、工业自动化设备的嵌入式软件开发、智能穿戴设备的研发等。通过这些项目经验,教师能够将实际工作中的问题和解决方案融入到教学中,使学生更好地了解行业实际需求,掌握实用的开发技能。例如,在讲解传感器数据采集时,教师可以分享在项目中遇到的传感器校准、抗干扰等实际问题及解决方法,让学生明白理论知识与实际应用之间的差距和联系。

(二)教师培训与发展

制定定期的教师培训计划,安排教师参加专业培训机构或高校举办的物联网嵌入式开发培训课程。这些课程可以涵盖最新的技术发展趋势、行业标准和最佳实践等内容。同时,鼓励教师参加在线学习平台上的相关课程,利用碎片化时间进行知识更新。

2026年,建议重点关注以下方向的教师能力提升:

  • 边缘AI部署:学习如何在资源受限的嵌入式设备上部署轻量级AI模型(如TFLite Micro、TinyML);
  • RISC-V架构:随着国产RISC-V芯片生态的快速发展,了解RISC-V架构和开发流程将成为重要技能;
  • 物联网安全:设备身份认证、数据加密传输、固件安全更新等安全话题在物联网教学中越来越重要;
  • 产教融合实践:积极参与企业真实项目,将项目案例转化为教学资源,保持教学内容与产业需求的同步。

六、总结与建议

物联网嵌入式开发实训室的建设,本质上是为学生搭建一座从课堂走向产业的桥梁。回顾全文,有几个关键要点值得再次强调:

  1. 实训室规划要从教学需求出发,功能分区、设备选型都要服务于"让学生真正动手做项目"这个核心目标;
  2. 实训内容设计要遵循由浅入深的原则,从GPIO到中断、定时器,再到总线通信和传感器数据采集,形成完整的技能递进链路;
  3. 代码示例要保证可复现性------学生能够照着代码跑通实验,是建立学习信心的第一步;
  4. 教师的项目实战经验是决定教学效果的关键因素,师资培训应与实训室建设同步推进;
  5. 2026年的物联网教学需要融入边缘AI、RISC-V等新技术方向,保持课程内容的前沿性。

实训室建设不是一锤子买卖,而是一个持续迭代的过程。建议在建设初期就规划好后续的升级路径,预留扩展空间,定期根据技术发展趋势和教学反馈进行调整优化。

一句话总结:好的实训室不是设备最贵的实验室,而是能让学生从"点灯"到"做出完整项目"的实践平台。
