太阳模拟器如何模拟真实太阳？积分球与氙灯光源技术解析

日照计标定、材料光老化------离不开人工太阳 。自然光看天吃饭，辐照度与光谱全在变。太阳光模拟器 把太阳辐射模拟搬进室内，测试不再看天。

氙灯太阳模拟器如何模拟太阳 ？这套方案用两路光回答：准直光出平行光做直接辐射模拟 ，穹顶氙灯做散射辐射模拟 。人工太阳 在室内逼近真实日照。Luminbox 紫创测控太阳光模拟器 同样围绕稳定光照环境构建，通过 光源控制 、 光谱匹配 以及 光学系统设计 ，为新能源、汽车测试和科研实验提供可重复的太阳辐射条件。

旋转热释电日照计测量原理

双氙灯光源积分球校准系统结构示意图

RPSDR靠热释电感应器与旋转反光镜工作。反光镜周期旋转将太阳直接辐射反射至感应器，判断是否达120 W·m⁻²。WMO《气象仪器和观测方法指南》（No.8）定义日照时数为直接辐照度不低于此值的时间总和。

室外校准中，散射辐射模拟的难点在于散射比例天天变------阴云晴天切换，背景悬殊，阈值波动大且难复现，仅日出日落附近才有近阈值样本点。

双氙灯光源积分球校准系统设计

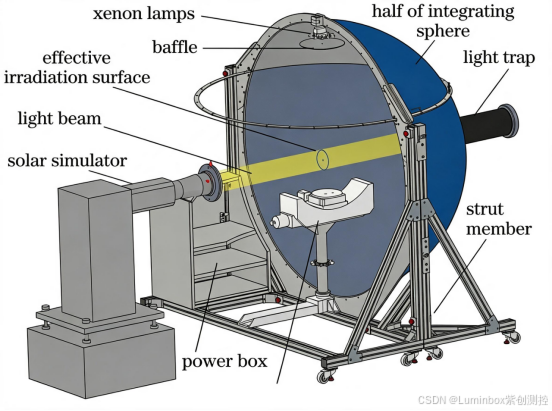

积分球太阳模拟器结构

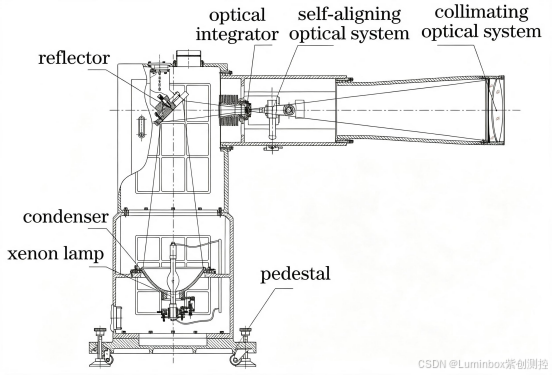

太阳光模拟器的总体结构图

太阳模拟器工作原理 的核心即积分球太阳模拟器结构：直径2000 mm积分球，内壁涂聚四氟乙烯，红外反射好且不掉粉。准直光学系统导光后，对向开200 mm光陷阱，直射光斑与阴影吸掉，散射背景才干净。

球心装程控多维机械台，被校仪器感应器落于球心。工作台绕球心转±25°，对应太阳赤纬；自身轴线转180°，对应方位角。

准直太阳模拟器模拟直接辐射

太阳模拟器直接辐射模拟方法 ：直接辐射靠500 W短弧氙灯太阳模拟器，光源置椭球聚光镜第一焦点，经光学积分器与准直镜以平行光射出。有效光斑直径160 mm，输出50-300 W·m⁻²可调，重点保证120±24 W·m⁻²区间稳定（参照IEC 60904-9）。

准直光学系统 靠准直镜的焦距与口径决定直接辐射模拟 导入积分球后的辐照均匀性。

穹顶氙灯组模拟散射辐射背景

太阳模拟器散射光模拟方案 ：球顶三支75 W氙灯加挡板，内壁散射辐照度分60、120、180 W·m⁻²三档，对应直接辐射的50%、100%、150%。实际天空比例多变，散射辐射模拟 时钉死三档，人工太阳校准才有一致性。

太阳光谱匹配设计

照明灯只管亮，太阳光模拟器 还得管亮得对不对------各波段能量比须贴近太阳光谱，这正是太阳光谱匹配的要义。

太阳辐射模拟中，氙灯光谱在500~800 nm偏低、900~1100 nm偏高，不修正则材料响应偏错。

加窄带滤光片后六波段匹配比全部压至0.8~1.2，达AM1.5A级（IEC 60904-9规定A级0.75~1.25）。

系统性能测试数据验证

有效辐照面均匀性与稳定性

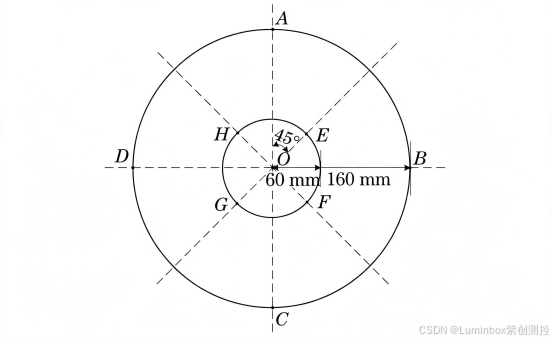

有效辐照面上辐照度均匀性测试点示意图

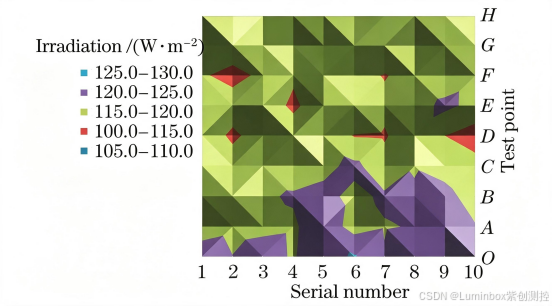

均匀性测试点的辐照度分布

在Φ60与Φ160 mm同心圆上按45°间隔取9点。实测含中心辐照均匀性 2.5%，不含1.6%；每小时稳定性0.68%。辐照均匀性在3%以内、稳定性1%以内（参照JJF 1615），全部达标。

校正后光谱能量分布

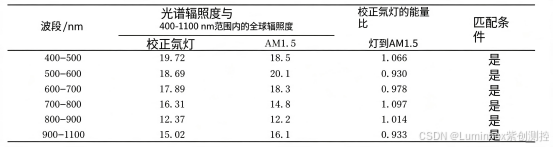

校正氙灯光谱能量与 AM1.5A 级太阳光谱能量的分布

校正后六波段能量比：400-500 nm 1.066 ，500-600 nm 0.930 ，600-700 nm 0.978 ，700-800 nm 1.102 ，800-900 nm 1.014 ，900-1100 nm 0.933 ，全在匹配区间。装滤光片后阈值从132.7降至129.3 W·m⁻²，误差减3.4。

室内阈值偏差从8.3压至0.3 W·m⁻²。室外晴天相对误差<1%，多云天绝对误差≤0.26 h，满足气象行业观测要求。

太阳模拟器工业测试应用

太阳模拟器之前主要用于光伏电池测试，现在随着新能源汽车、智能传感器以及新材料产业的发展，其应用范围不断扩大。

在光伏领域，太阳模拟器用于测试太阳电池转换效率和材料响应特性。

在汽车领域 ，可以用于模拟车辆长期暴露环境，测试内饰材料 、光学部件 以及LiDAR传感器 受到太阳辐射后的性能变化。

在航空航天领域，AM0太阳模拟环境则能够帮助研究人员开展空间太阳辐射相关实验。

这套人工太阳 方案把天空从不可控变得可重复。对太阳辐射模拟 而言，AAA级太阳模拟器如何选择 先看太阳光谱匹配 与辐照均匀性，也是选择太阳光模拟器的核心门槛。下一步需验证穹顶灯挡板对短波段散射光遮挡损耗。

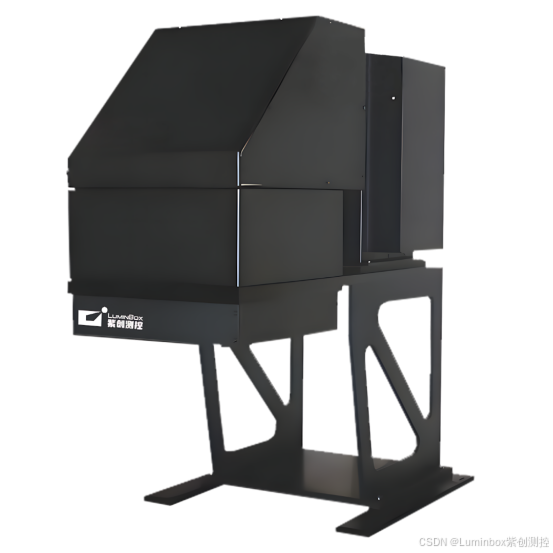

Luminbox 3A AAA级太阳模拟器
