1. Jaeger

美 /ˈjeɪɡɚ/

1.1 项目简介

官网地址

Jaeger 是一套分布式追踪平台，由优步（Uber Technologies）于 2016 年开源，随后捐赠给云原生计算基金会（CNCF），现已成为毕业级项目。

借助 Jaeger，可以实现：

监控、排查分布式业务流程
定位性能瓶颈
追溯故障根因
分析服务依赖关系

1.2 v2 版本

发布时间：2024-11-12

Jaeger 作为主流开源分布式追踪平台，已经稳定运行 9 年，深度参与 OpenTracing、OpenTelemetry 等行业标准化工作，也是 CNCF 最早一批毕业项目。历经 60 多个版本迭代，Jaeger v2 迎来重大架构升级。

新版本以 OpenTelemetry Collector 作为底层基座，并在此基础上扩展实现 Jaeger 独有特性。整体带来大量改进与调整，架构更灵活、扩展性更强，与 OpenTelemetry 生态深度对齐。完整介绍可阅读官方博文。

核心特性：

数据模型源自 OpenTracing 规范
原生兼容 OpenTelemetry
内置多种存储后端：Elasticsearch、OpenSearch、Cassandra、Badger（单机本地文件存储）、Kafka（中间缓冲）、内存存储
支持通过远程存储 API 对接自定义存储实现，具备良好扩展性
服务拓扑 / 依赖关系图谱
自适应采样
服务性能监控（SPM）
采集后数据处理流水线

1.3 与 OpenTelemetry 的关系

两个项目定位不同：

OpenTelemetry 目标是提供多语言统一 API 和 SDK，让应用可以向外输出各类遥测数据，对接任意指标、链路后端。
Jaeger 定位主要是链路追踪后端：接收追踪遥测数据，负责数据处理、聚合、分析与可视化展示。

Jaeger 最初基于 OpenTracing 标准设计，UI 界面中仍保留 OpenTracing 术语，但所有概念均可直接映射到 OpenTelemetry 追踪数据模型。

能力说明	OpenTracing 概念	OpenTelemetry 概念
将追踪表达为有向无环图（不限于树形结构）	`span references`（跨度引用）	`span links`（跨度链接）
强类型跨度属性	`span tags`（标签）	`span attributes`（属性）
强类型事件 / 日志	`span logs`（跨度日志）	`span events`（跨度事件）

1.4 Docker 部署

docker-compose.yml 直接部署：

yml 复制代码

version: "3.8"
services:
  # ==================== Jaeger v2 ====================
  jaeger:
    image: cr.jaegertracing.io/jaegertracing/jaeger:2.20.0
    container_name: jaeger
    user: root
    ports:
      - "16686:16686" # Jaeger Web UI
      - "4317:4317"   # OTLP gRPC receiver
      - "4318:4318"   # OTLP HTTP receiver
      - "5778:5778"   # Config service / sampling strategies
      - "9411:9411"   # Zipkin HTTP endpoint (兼容Zipkin客户端)
    environment:
      - COLLECTOR_OTLP_ENABLED=true
      - SPAN_STORAGE_TYPE=badger
      - BADGER_EPHEMERAL=false
      - BADGER_DIRECTORY_VALUE=/badger/data
      - BADGER_DIRECTORY_KEY=/badger/key
    volumes:
      - jaeger_data:/badger
volumes:
  jaeger_data:

启动：

bash 复制代码

docker-compose up -d

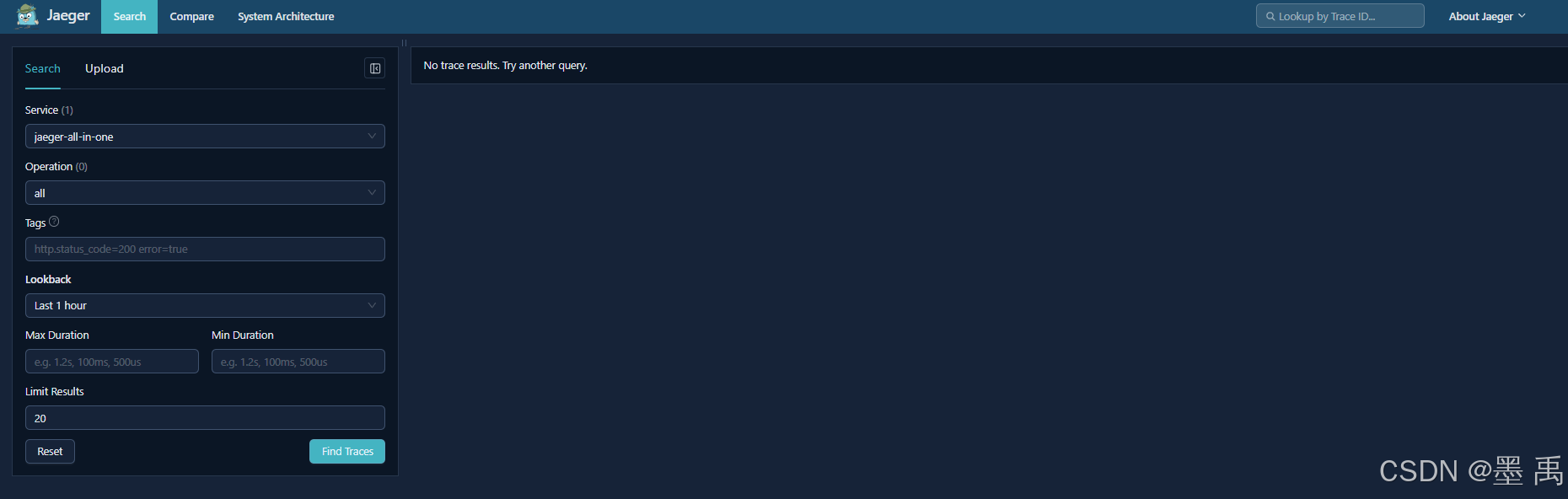

访问地址：http://127.0.0.1:16686

1.5 vs Zipkin

二者都是链路后端存储 & 可视化服务 ；Zipkin 轻量老牌；Jaeger v2 云原生新标准，CNCF 毕业项目。

核心对比表：

对比维度	Zipkin	Jaeger(v2)
项目归属	OpenZipkin 社区	CNCF 毕业项目
底层架构	极简单体架构，读写不分离	模块化架构：Collector / Query / Ingester，可独立扩缩容；All-in-One 模式用于测试
标准协议	原生 Zipkin 协议（JSON/Thrift）；不原生支持 OTLP（新版本虽支持但非主流）	原生优先 OTLP（OpenTelemetry 标准）；同时兼容 Zipkin 格式，平滑迁移老系统
数据模型	简洁，面向 Dapper 经典模型	兼容 OpenTracing & OpenTelemetry；支持 `span links`、事件、丰富属性
采样能力	仅基础概率采样，无远程动态自适应采样	头部采样 + 尾部采样 + 自适应采样，支持远程下发采样策略（端口 `5778`）
拓扑依赖图	仅一跳直连依赖图	两种拓扑：系统架构图 + 深度传递依赖图，支持区分服务/接口粒度
特有功能	追求极简，功能克制	SPM（服务性能监控）、采集后数据处理流水线、丰富查询过滤
存储支持	Cassandra、Elasticsearch、MySQL、内存	Cassandra、Elasticsearch、OpenSearch、Badger本地存储、Kafka缓冲、自定义存储扩展
UI能力	简洁够用，适合小规模；缺少高级分析	功能更强，支持超大链路（数万条 `Span`）、时序指标面板
生态趋势	存量主流，新项目逐步边缘化；OpenTelemetry 官方已标记 Zipkin Exporter 为废弃	云原生事实首选，深度绑定 OpenTelemetry

1.6 vs Apache SkyWalking

本质差异：

Jaeger v2：专注分布式链路追踪后端，遵循 OpenTelemetry 云原生标准；
SkyWalking：Apache 顶级一体化 APM 平台，原生支持 Trace / Metrics / Logs 三合一。

核心对比表：

对比维度	Jaeger(v2)	Apache SkyWalking
项目归属	CNCF 毕业项目（Uber开源）	Apache 顶级开源项目，国内生态成熟
设计定位	专业链路追踪系统，重心聚焦Trace查询、分析；指标、日志需要外部组件补齐	一站式完整APM平台，链路、时序指标、日志、性能剖析、告警全部内置
底层架构	Collector / Query / Storage 模块化；All-in-One 用于测试；基于 OpenTelemetry Collector	OAP 后端 + Agent + UI；轻Agent、重后端，聚合、计算、告警下沉到OAP
数据协议	原生优先 OTLP；兼容旧 Jaeger Thrift、Zipkin；主推 OpenTelemetry SDK	原生 SW 自定义协议；兼容 OTLP/Zipkin v2；支持 OpenTelemetry 接入，但非原生首选
埋点方式	依赖 OpenTelemetry SDK，无内置字节码Agent；代码无侵入	内置强大 Java Agent（字节码增强），零代码埋点；同时支持OpenTelemetry手动埋点
数据模型	完全遵循 OpenTelemetry 规范，`span links`、事件、属性完善	自有Segment模型，兼容OTel数据模型；上下文传递默认`sw8`协议头
采样策略	头部采样、尾部采样、自适应采样；支持远程动态采样配置（5778端口）	固定比例采样、速率限制、慢请求/异常条件采样；双层采样（Agent+OAP）
拓扑依赖图	自动推导服务依赖；基础架构拓扑 + 深度链路依赖图	拓扑能力更强；区分服务/实例/接口粒度；支持数据库、消息中间件完整依赖展示
指标能力	内置SPM生成RED指标；无法独立替代Prometheus，指标体系薄弱	原生内置完整服务指标（RED、JVM、中间件），开箱即用，不依赖外部监控组件
告警体系	无原生告警；告警规则依赖 Prometheus + Alertmanager	内置告警引擎，支持多维度告警规则，原生对接Webhook，无需额外组件
日志联动	仅标准兼容，需要 Loki 等外部系统打通TraceID	原生日志-Trace关联；Agent自动携带Trace上下文，一站式检索
性能剖析	无内置Profiling	支持Java代码剖析、eBPF无侵入剖析
存储支持	Badger、Elasticsearch、Cassandra、Kafka缓冲	Elasticsearch、BanyanDB、MySQL、TiDB
UI能力	链路查询、Trace对比、瀑布图、SPM面板；UI专注链路排障	完整大盘、服务监控、拓扑、链路、日志、告警统一控制台，开箱即用
生态趋势	云原生、OpenTelemetry标准路线首选，多语言混合栈、Service Mesh友好	国内微服务（Java为主）大规模落地极广；适合希望一套组件搞定监控的团队
运维成本	单纯链路组件；完整可观测体系需要搭配 Prometheus + Loki + Grafana	单体一体化；起步运维简单；大规模集群OAP需要横向扩容调优

2. OpenTelemetry

官网主页

GitHub 组织主地址

2.1 OTLP 协议

OpenTelemetry 官方定义的遥测数据传输协议，是云原生可观测领域事实标准。

作用：应用程序把 Traces（链路）、Metrics（指标）、Logs（日志）三类遥测数据，通过统一协议发送到采集后端。

支持两种通信模式：

OTLP/gRPC ：默认端口 4317 二进制传输，性能更高，生产首选；
OTLP/HTTP ：默认端口 4318 Protobuf 编码通过 HTTP 承载，防火墙友好，部分环境备选。

核心优势：

统一标准 ：一套协议承载 Trace / Metric / Log 三类遥测；不再每种数据单独一套协议。
跨语言通用 ：Java / Go / Python / JS / Rust 所有 OpenTelemetry SDK 统一输出 OTLP。
生态广泛兼容 ：OTel Collector、Jaeger v2、Tempo、SigNoz、Loki、各类商业 APM 原生支持 OTLP。
可扩展 ：支持携带 Baggage、Exemplars（指标样例，Metrics 关联 Trace），完全对齐 W3C 追踪规范。

2.2 OTel 框架

OpenTelemetry（OTel）是 CNCF 毕业级开源项目，一套厂商无关、标准化的可观测埋点框架。一次埋点，可以把数据发送到任意后端：Jaeger、Tempo、Prometheus、Loki、SkyWalking、商用 APM 等。

核心组成：

多语言 SDK（Java / Go / Python / JS 等）：提供统一 API，用来手动埋点、自动采集（HTTP、RPC、数据库、MQ）。输出标准格式：OTLP。
OpenTelemetry Collector（OTel Collector）：独立中间代理进程。接收应用上报的遥测数据 → 处理（过滤、采样、转换协议）→ 转发到存储后端。支持同时接收 OTLP、Zipkin、Jaeger 格式数据，起到过渡和解耦作用。

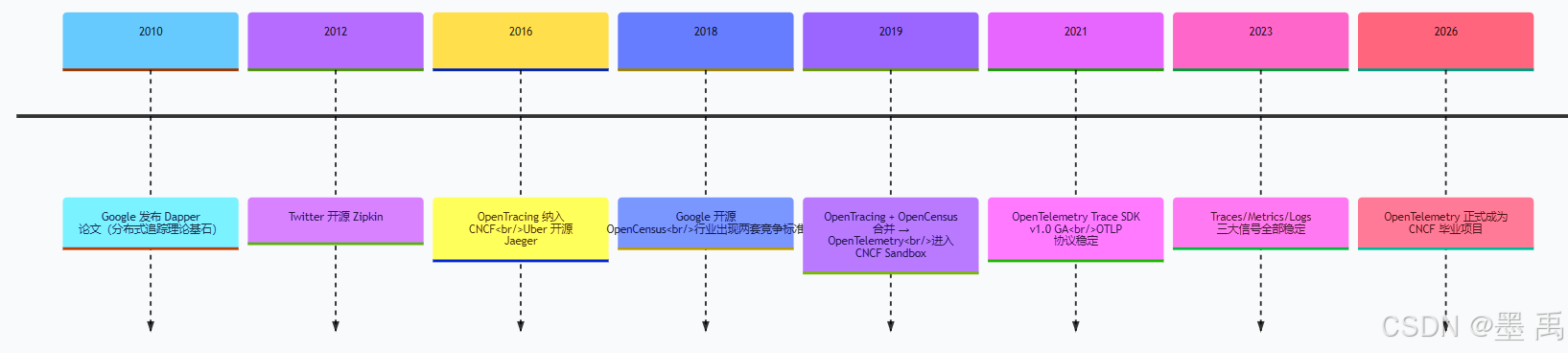

发展历史：

2.3 vs Brave

Brave（OpenZipkin）是 Java 链路客户端 SDK ，负责创建 Span、管理生命周期、B3 追踪上下文传播，输出格式 Zipkin 协议（Thrift / JSON）。

Brave 没有被淘汰，但属于「存量稳健方案，不再是新项目首选」，生态天花板明显，长期趋势边缘化。

2.4 vs Micrometer

Micrometer 是 Java 生态专属的遥测门面层 ；OpenTelemetry 是跨语言、覆盖三类遥测信号的完整标准规范与 SDK 体系。

Micrometer 最初聚焦指标（Metrics），拥有独立指标模型，作为统一门面，可以向 Prometheus、InfluxDB、Graphite、OTLP 等多种监控后端输出指标数据。

链路追踪 ：micrometer-tracing 提供追踪统一抽象 API ，内置 NOOP 空实现，本身不具备完整追踪能力，可以二选一桥接底层实现：

Brave（Zipkin生态）
OpenTelemetry Java SDK（依赖 micrometer-tracing-bridge-otel，最终输出标准 OTLP 追踪数据）

日志：Micrometer 项目没有定义日志仪器化 API ，不负责应用日志采集 。业务日志一般依托 Logback / Log4j2，结合 OpenTelemetry 日志桥接或 OTel Collector 完成采集。

对比维度	Micrometer	OpenTelemetry
定位	Java生态专属遥测门面(Facade)	跨语言完整遥测标准规范 + SDK实现
支持语言	仅Java/JVM	Java、Go、Python、JS、.NET、Rust等全主流语言
遥测信号覆盖	Metrics + Tracing ❌ 无日志仪器化API	Traces / Metrics / Logs 三位一体完整标准
指标模型	自有独立指标模型输出OTLP时需要模型转换	原生OTel Metric规范，OTLP原生语义
指标能力依赖OTel？	❌ 完全独立 `otlp-registry`只是协议导出器	原生内置Metrics SDK
链路追踪实现	`micrometer-tracing`提供抽象API 底层二选一：Brave / OpenTelemetry（桥接模式）	SDK原生实现Span、上下文传播
日志处理	不负责日志采集、日志埋点API	提供日志仪器规范、日志桥接方案
典型使用场景	Spring Boot 默认监控，兼容Prometheus等传统监控	云原生跨服务、多语言系统，统一OTLP采集链路
业务代码耦合	面向 Micrometer API，切换底层实现无需改业务代码	面向 OpenTelemetry 官方API

3. 依赖配置

完整 POM 示例：

xml 复制代码

    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>io.micrometer</groupId>
                <artifactId>micrometer-bom</artifactId>
                <version>1.17.0</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <dependency>
                <groupId>io.micrometer</groupId>
                <artifactId>micrometer-tracing-bom</artifactId>
                <version>1.7.0</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <!-- 引入 OTel Instrumentation BOM 避免版本冲突 -->
            <dependency>
                <groupId>io.opentelemetry.instrumentation</groupId>
                <artifactId>opentelemetry-instrumentation-bom</artifactId>
                <version>2.30.0</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

    <dependencies>
        <dependency>
            <groupId>io.micrometer</groupId>
            <artifactId>micrometer-core</artifactId>
        </dependency>
        <!-- Micrometer Tracing 抽象 -->
        <dependency>
            <groupId>io.micrometer</groupId>
            <artifactId>micrometer-tracing</artifactId>
        </dependency>
        <!-- OTel桥接，用于生成 Span -->
        <dependency>
            <groupId>io.micrometer</groupId>
            <artifactId>micrometer-tracing-bridge-otel</artifactId>
        </dependency>
        <!-- OTel OTLP Exporter：Tracing 通过 OTLP 协议导出到  Jeager-->
        <dependency>
            <groupId>io.opentelemetry</groupId>
            <artifactId>opentelemetry-exporter-otlp</artifactId>
        </dependency>

    </dependencies>

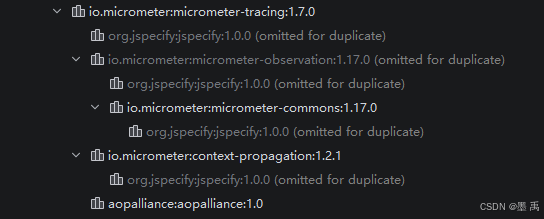

3.1 Micrometer Tracing 门面

Micrometer Tracing 提供物料清单（BOM）统一管理所有子模块版本。

Maven 依赖示例：

xml 复制代码

<dependencyManagement>
    <dependencies>
        <dependency>
            <groupId>io.micrometer</groupId>
            <artifactId>micrometer-tracing-bom</artifactId>
            <version>${micrometer-tracing.version}</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
    </dependencies>
</dependencyManagement>

<dependencies>
    <dependency>
      <groupId>io.micrometer</groupId>
      <artifactId>micrometer-tracing</artifactId>
    </dependency>
</dependencies>

3.2 追踪器

核心模块 (micrometer-tracing)只定义接口，不引入任何具体追踪库，需要引入对应的追踪桥接实现模块：

micrometer-tracing-bridge-brave
micrometer-tracing-bridge-otel

核心模块 micrometer-tracing 的追踪器 Tracer 只提供了 NOOP 的空壳：

java 复制代码

// 来自 Tracer.java --- 核心模块只定义接口 + NOOP 实现
Tracer NOOP = new Tracer() {
    @Override
    public Span nextSpan() {
        return Span.NOOP;   // 返回空 Span，不做任何事
    }
    // ...
};

如果没有桥接实现，你拿到的永远是这个 NOOP ，所有 Span 都不会被记录，所有追踪数据都石沉大海。这就像你有了 SLF4J 的 Logger 接口，但没有 Logback 或 Log4j2 的实现一样。

桥接实现做了真正的委托工作：

java 复制代码

// 来自 BraveTracer.java --- 桥接实现真正干活
public class BraveTracer implements Tracer {
    private final brave.Tracer tracer;  // ← 真实的 Brave Tracer

    @Override
    public Span nextSpan() {
        return new BraveSpan(this.tracer.nextSpan());  // ← 委托给 Brave
    }
}

Micrometer Tracing 支持以下追踪实现：

OpenZipkin Brave
OpenTelemetry

下述 Maven 依赖示例（前提：已引入 Micrometer Tracing BOM）

Brave 追踪器：

xml 复制代码

<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing-bridge-brave</artifactId>
</dependency>

OpenTelemetry 追踪器（本次引入）：

xml 复制代码

<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-tracing-bridge-otel</artifactId>
</dependency>

⚠️ 注意：类路径中只能选择一种桥接实现，不要同时引入两个桥接包。

3.3 导出器

桥接实现解决了怎么创建 Span ，链路再往前一步，但 Span 创建出来后往哪发？这就轮到导出器/上报器了。

Micrometer Tracing 不重复造轮子，真正的导出能力来自 Brave 和 OpenTelemetry 的原生生态。

Wavefront 上报器已标记废弃：Wavefront 官方已发布生命周期终止公告。

Brave 自带对 Zipkin 的一等支持，支持多种传输方式：

导出方式	Brave 依赖
Zipkin (HTTP)	`io.zipkin.reporter2:zipkin-sender-urlconnection`
Zipkin (Kafka)	`io.zipkin.reporter2:zipkin-sender-kafka`
Zipkin (RabbitMQ)	`io.zipkin.reporter2:zipkin-sender-amqp-client`
Zipkin (ActiveMQ)	`io.zipkin.reporter2:zipkin-sender-activemq`

OpenTelemetry 的生态更加丰富：

导出方式	OTel 依赖
OTLP (gRPC/HTTP)	`io.opentelemetry:opentelemetry-exporter-otlp`
Zipkin	`io.opentelemetry:opentelemetry-exporter-zipkin`
Jaeger (gRPC/Thrift)	`io.opentelemetry:opentelemetry-exporter-jaeger`
Logging	`io.opentelemetry:opentelemetry-exporter-logging`
Prometheus	通过 `OTel Collector` 间接支持

这里使用的 opentelemetry-exporter-otlp 是 OpenTelemetry 官方提供的标准化导出器，通过 OTLP 协议（gRPC 或 HTTP）将 Span 数据发送到任意兼容的后端（如 Jaeger、Grafana Tempo、OTel Collector、Datadog 等）。

通过 OpenTelemetryBOM 来统一管理版本：

xml 复制代码

            <!-- 引入 OTel Instrumentation BOM 避免版本冲突 -->
            <dependency>
                <groupId>io.opentelemetry.instrumentation</groupId>
                <artifactId>opentelemetry-instrumentation-bom</artifactId>
                <version>2.30.0</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>

引入 opentelemetry-exporter-otlp ：

xml 复制代码

        <!-- OTel OTLP Exporter：Tracing 通过 OTLP 导出-->
        <dependency>
            <groupId>io.opentelemetry</groupId>
            <artifactId>opentelemetry-exporter-otlp</artifactId>
        </dependency>
