前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、GPIO 寄存器地址的本质与 HAL 库封装机制

在之前的点灯实验文章中，我们频繁使用了一个函数：HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, 0);。很多初学者在这里会有一个疑惑：我在代码里直接写了 GPIOF，但我自己从来没有定义过这个变量，它是怎么来的？为什么编译器不报错，我还能直接用？

要解开这个谜题，我们需要深入到底层源码和硬件架构层面。简单来说，GPIOF 并不是一个普通的变量，而是 HAL 库帮我们提前封装好的一个宏定义。它本质上是一个被强制转换为特定结构体类型的内存地址。

1.1 从代码表象到宏定义溯源

当我们把鼠标悬停在 GPIOF 上并点击"转到定义"时，我们会发现它其实是一层套一层的宏。

1.1.1 GPIOx 的宏定义真相

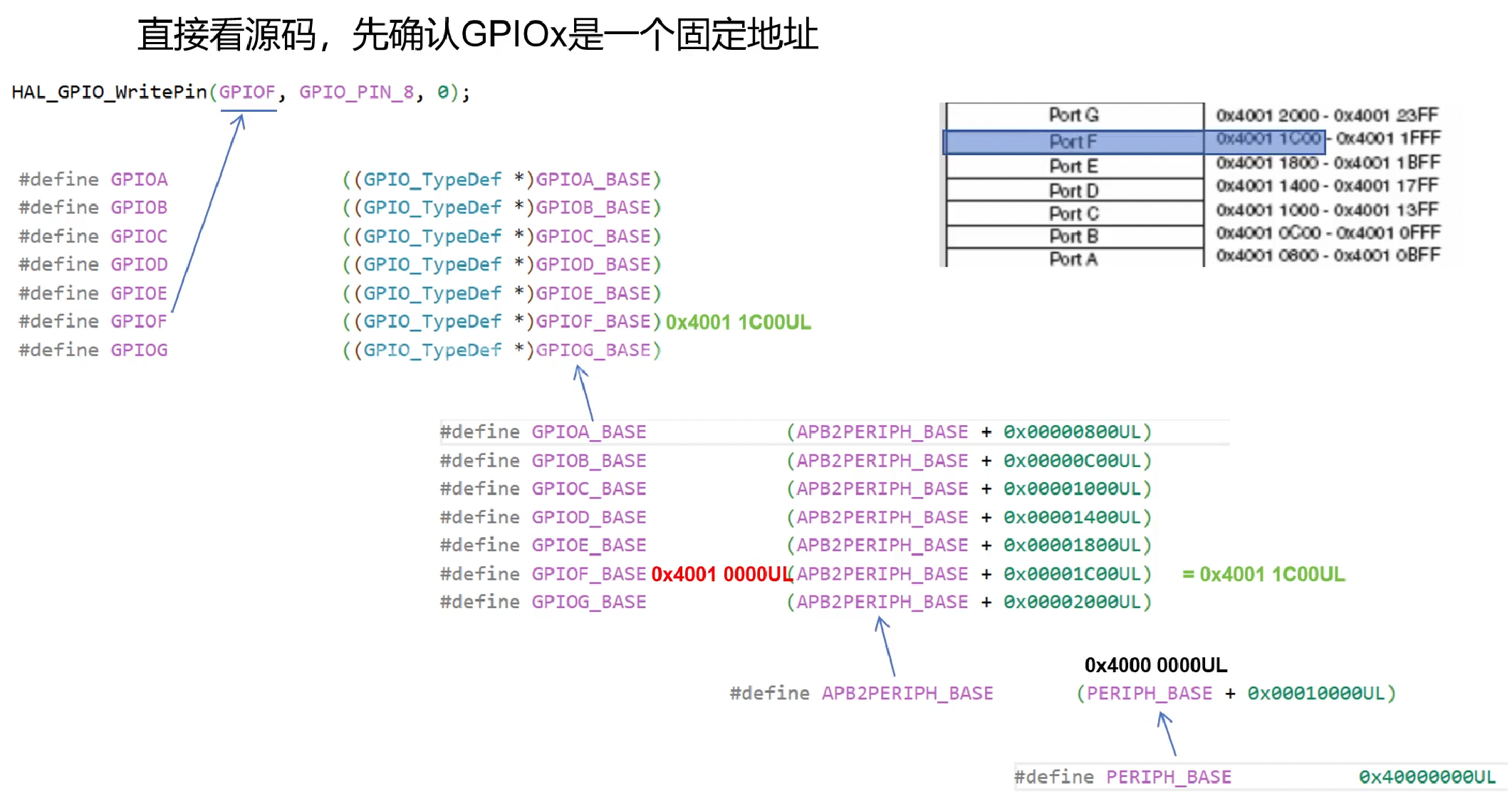

在 HAL 库的头文件中，GPIOF 的定义如下：

#define GPIOF   ((GPIO_TypeDef *)GPIOF_BASE)

这里包含两个关键信息：

1. GPIOF_BASE：这是 GPIOF 端口的基地址（Base Address）。
2. (GPIO_TypeDef *) ：这是一个强制类型转换，将那个数字地址转换成了一个指向 GPIO_TypeDef 结构体的指针。

同理，对于 GPIOA 到 GPIOG，都有类似的定义：

#define GPIOA   ((GPIO_TypeDef *)GPIOA_BASE)
#define GPIOB   ((GPIO_TypeDef *)GPIOB_BASE)
// ... 以此类推
#define GPIOG   ((GPIO_TypeDef *)GPIOG_BASE)

这意味着，当我们调用 HAL_GPIO_WritePin(GPIOF, ...) 时，实际上是在传递一个地址指针给函数，而不是传递一个抽象的名字。

1.2 基地址的计算逻辑

那么，GPIOF_BASE 这个数值又是从哪里来的呢？它不是随机生成的，而是严格遵循 ARM Cortex-M3 内核的存储器映射规则计算出来的。

1.2.1 层层递进的地址推导

我们可以像剥洋葱一样追溯这个地址的来源：

1. 最底层基址 PERIPH_BASE ：

   所有外设的起始基准地址定义为 0x40000000UL。

   #define PERIPH_BASE           ((uint32_t)0x40000000UL)

2. 总线基址 APB2PERIPH_BASE ：

   GPIO 端口挂载在 APB2 总线上。APB2 外设的基址是在 PERIPH_BASE 的基础上增加了一个偏移量 0x00010000UL。

   #define APB2PERIPH_BASE       (PERIPH_BASE + 0x00010000UL)
   // 计算结果：0x40000000 + 0x10000 = 0x40010000

3. 具体端口基址 GPIOx_BASE ：

   每个 GPIO 端口在 APB2 总线上又有自己独立的偏移量。以 GPIOF 为例，它的偏移量是 0x00001C00UL。

   #define GPIOF_BASE            (APB2PERIPH_BASE + 0x00001C00UL)
   // 计算结果：0x40010000 + 0x1C00 = 0x40011C00

所以，最终 GPIOF 代表的就是内存地址 0x40011C00。

1.2.2 统一编址下的空间分配

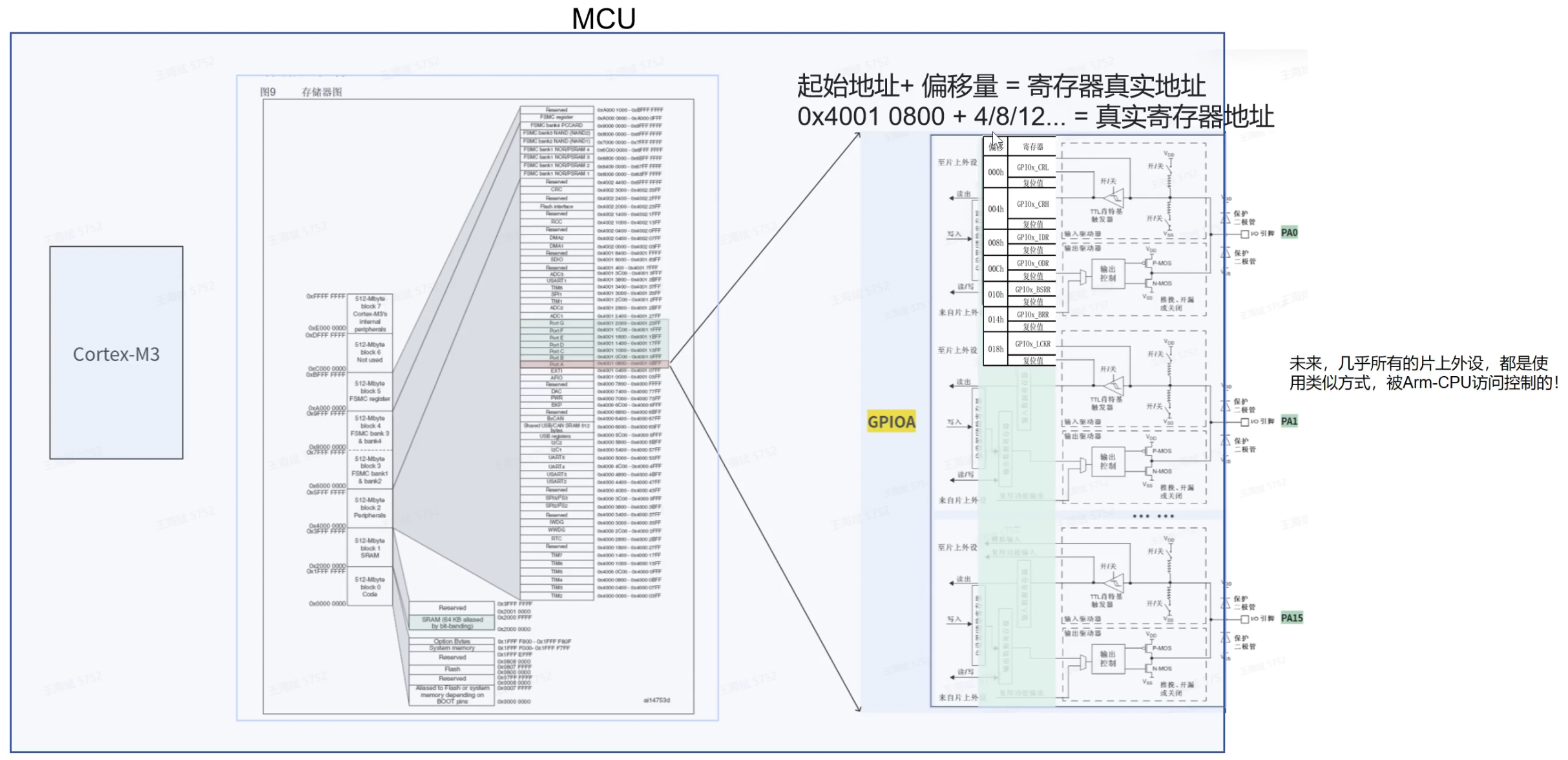

STM32 采用统一编址架构，CPU 访问寄存器和访问内存使用的是同一套地址总线。为了保证每个外设互不干扰，芯片设计时为每个 GPIO 端口分配了固定的 1KB (1024字节) 地址空间。

根据数据手册的存储器映射图，各端口的地址分布如下：

GPIO 端口	基地址	地址空间范围 (起始 ~ 结束)	空间大小
GPIOA	0x4001 0800	0x4001 0800 ~ 0x4001 0BFF	1 KB
GPIOB	0x4001 0C00	0x4001 0C00 ~ 0x4001 0FFF	1 KB
GPIOC	0x4001 1000	0x4001 1000 ~ 0x4001 13FF	1 KB
GPIOD	0x4001 1400	0x4001 1400 ~ 0x4001 17FF	1 KB
GPIOE	0x4001 1800	0x4001 1800 ~ 0x4001 1BFF	1 KB
GPIOF	0x4001 1C00	0x4001 1C00 ~ 0x4001 1FFF	1 KB
GPIOG	0x4001 2000	0x4001 2000 ~ 0x4001 23FF	1 KB

可以看到，虽然每个端口占了 1KB 的空间，但实际上真正用到的寄存器只有几十个字节，剩下的空间是保留未用的。这种"宽打窄用"的方式是为了保证地址对齐和扩展性。

二、结构体映射：优雅的寄存器访问方式

理解了地址来源后，我们面临下一个问题：知道了起始地址是 0x40011C00，那怎么控制具体的引脚呢？比如我想配置引脚模式，或者读取引脚电平，该操作哪个地址？

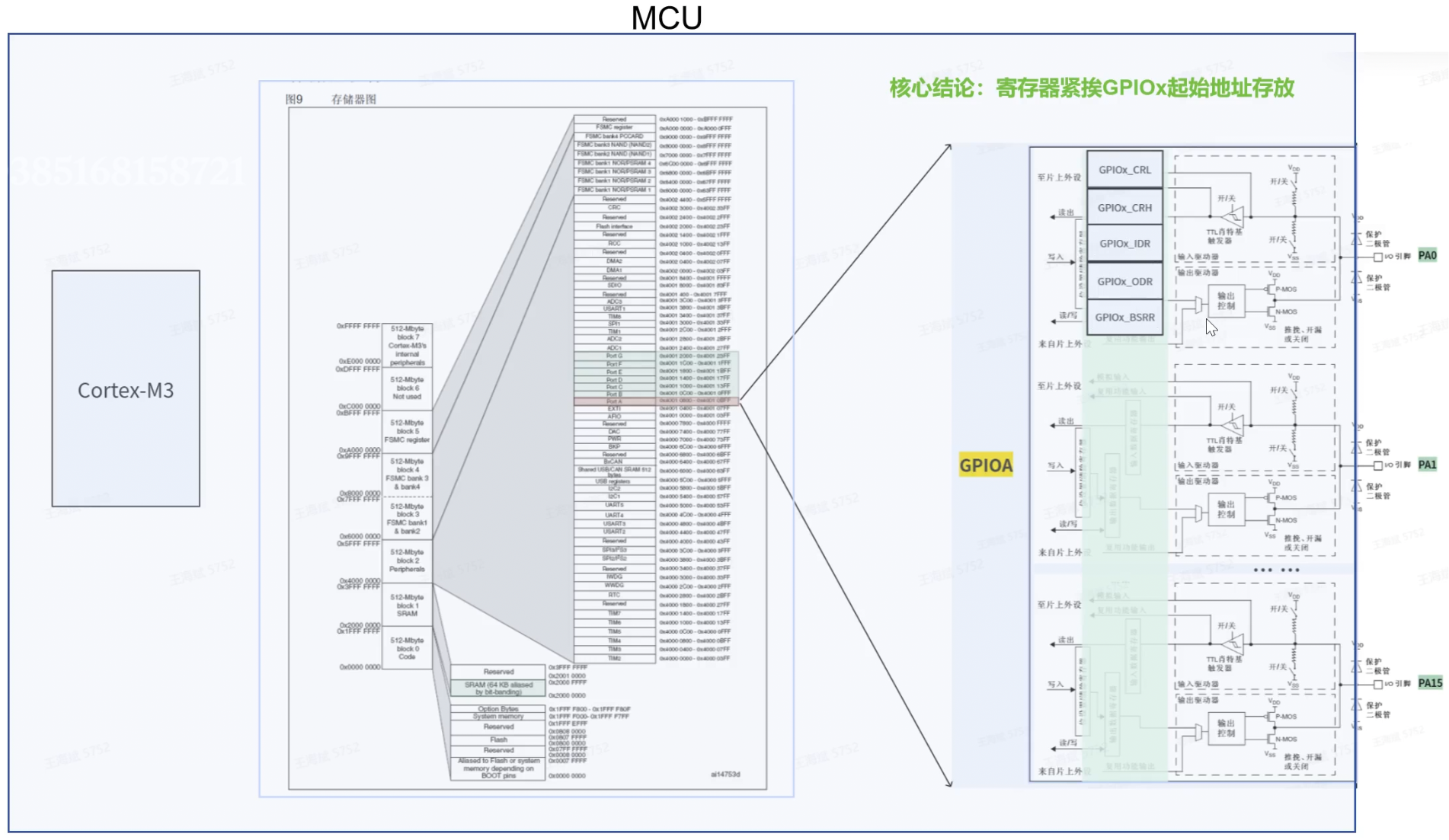

2.1 寄存器的连续布局与偏移量

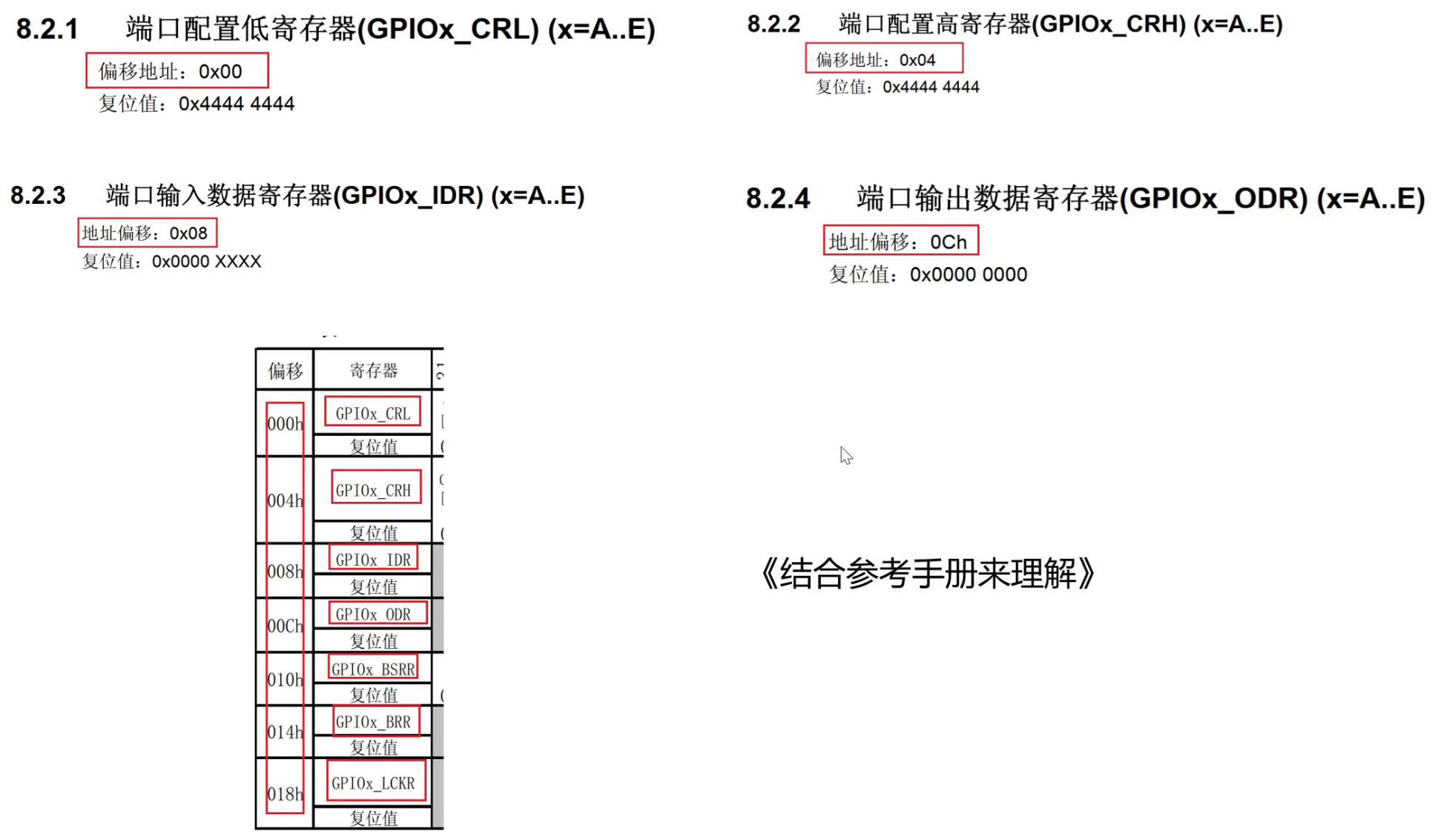

在硬件物理层面上，一个 GPIO 端口内部包含多个 32 位的寄存器，它们是紧挨着存放的。根据参考手册，这些寄存器的排列顺序和偏移量是固定的：

• 偏移 0x00 : GPIOx_CRL (端口配置低寄存器) - 控制 Pin 0~7
• 偏移 0x04 : GPIOx_CRH (端口配置高寄存器) - 控制 Pin 8~15
• 偏移 0x08 : GPIOx_IDR (端口输入数据寄存器)
• 偏移 0x0C : GPIOx_ODR (端口输出数据寄存器)
• 偏移 0x10 : GPIOx_BSRR (端口位设置/清除寄存器)
• 偏移 0x14 : GPIOx_BRR (端口位清除寄存器)
• 偏移 0x18 : GPIOx_LCKR (端口配置锁定寄存器)

如果我们用最原始的"裸机"写法，访问 ODR 寄存器需要这样写：

*(volatile unsigned int *)(0x40011C00 + 0x0C) = 0xFF;

这种写法虽然可行，但非常不优雅，容易出错，且难以阅读。你每次都要去查手册算偏移量，还要做强制类型转换。

2.2 GPIO_TypeDef 结构体的妙用

为了解决上述痛点，HAL 库定义了一个名为 GPIO_TypeDef 的结构体。这个结构体的设计非常精妙，它的成员变量顺序、数据类型大小，与硬件寄存器的物理布局完全一一对应。

typedef struct
{
  __IO uint32_t CRL;   // 偏移 0x00, 对应 CRL 寄存器
  __IO uint32_t CRH;   // 偏移 0x04, 对应 CRH 寄存器
  __IO uint32_t IDR;   // 偏移 0x08, 对应 IDR 寄存器
  __IO uint32_t ODR;   // 偏移 0x0C, 对应 ODR 寄存器
  __IO uint32_t BSRR;  // 偏移 0x10, 对应 BSRR 寄存器
  __IO uint32_t BRR;   // 偏移 0x14, 对应 BRR 寄存器
  __IO uint32_t LCKR;  // 偏移 0x18, 对应 LCKR 寄存器
} GPIO_TypeDef;

注意这里的 __IO 其实是 volatile 的别名，防止编译器优化掉对硬件的读写操作；uint32_t 保证了每个成员占 4 个字节，正好对应硬件上 32 位的寄存器宽度。

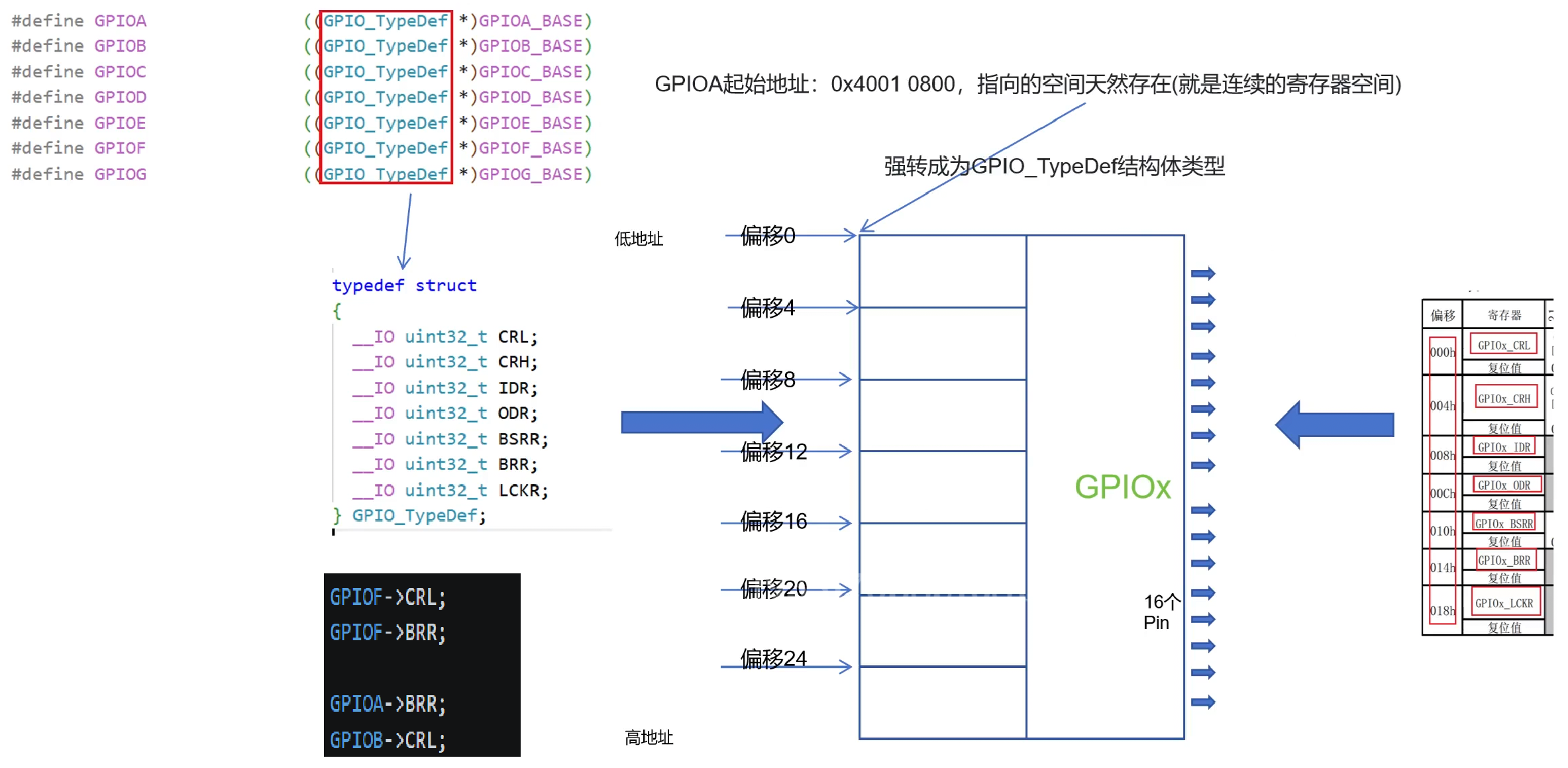

2.3 语法层面的"映射"

现在，我们将这两部分知识结合起来：

1. 我们知道 GPIOF 被定义为 ((GPIO_TypeDef *)0x40011C00)。
2. 这意味着 GPIOF 是一个指针，它指向地址 0x40011C00，并且告诉编译器："请把这块内存当作 GPIO_TypeDef 结构体来看待"。

当我们写下 GPIOF->ODR 时，编译器会进行如下运算：

ODR 是结构体的第 4 个成员，前面有 3 个 uint32_t，所以偏移量是 3 * 4 = 12 (即 0x0C)。

最终访问的物理地址 = 基地址 0x40011C00 + 偏移 0x0C = 0x40011C0C。

这正是硬件上 ODR 寄存器的真实地址！

通过这种方式，我们在代码中访问结构体成员 GPIOF->CRL、GPIOF->ODR，就等同于直接在语法层面上给每个硬件寄存器起了一个好听的名字。我们不再需要记忆十六进制偏移量，也不需要手动计算地址，极大地提高了代码的可读性和开发效率。

知晓了这个原理，对于其他外设的理解就会变得非常简单。无论是定时器（TIM）、串口（USART）还是 ADC，它们的底层访问逻辑是完全一样的：

• 都有一个 TIM_TypeDef 或 USART_TypeDef 结构体定义。
• 都有一个类似 TIM1_BASE 或 USART1_BASE 的基地址宏。
• 都是通过 TIM1->CR1 或 USART1->DR 这样的方式来操作。

三、CubeMX 代码生成机制与 GPIO 初始化源码剖析

3.1 从图形化配置到 C 代码的映射逻辑

当我们真正想要理解 HAL 库是如何完成"点灯"这一基础操作时，仅仅调用接口是远远不够的，必须深入阅读背后的核心源代码。这不仅能让我们在理论上讲得通，更能从源码层面彻底搞懂 STM32 的开发逻辑。

在 STM32CubeMX 中配置好项目结构后，比如我们配置了 GPIOF 的 PF8 引脚，设置了它的默认输出寄存器值为 High（高电平），输出模式为开漏模式（Open-Drain），输出速度为 Low（低速）。当你点击"Generate Code"生成代码时，工具不仅会拷贝相关的启动文件，更重要的是会在 main.c 文件的 main() 函数中生成一个名为 MX_GPIO_Init() 的初始化函数。

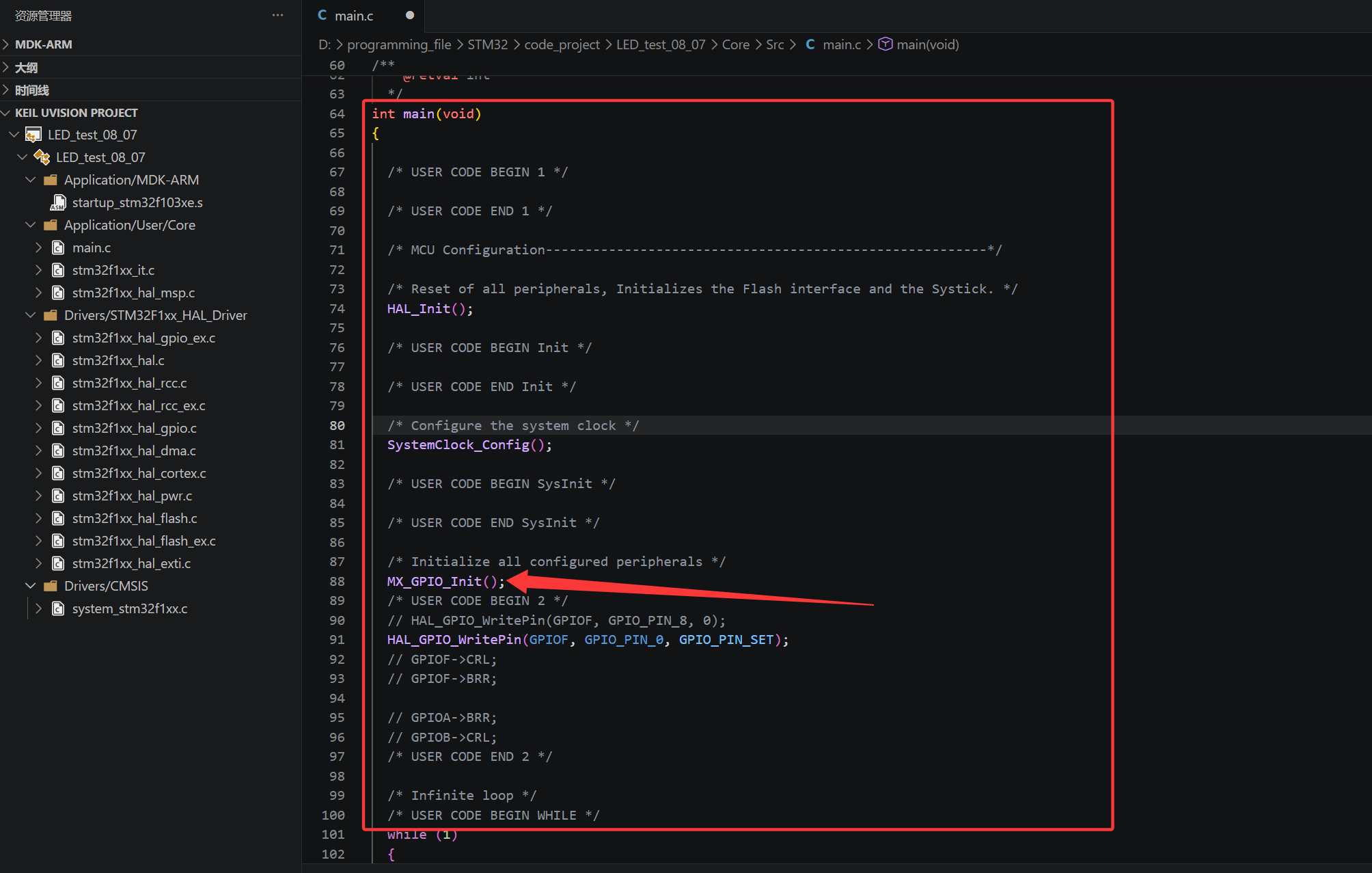

这个 MX_GPIO_Init() 函数就是我们将图形化配置转化为底层代码的关键入口。在这个函数内部，首先映入眼帘的是一个类型为 GPIO_InitTypeDef 的结构体变量，通常命名为 GPIO_InitStruct。我们在 CubeMX 界面上手动勾选的所有配置------无论是开漏还是推挽、是否有上拉下拉、速度快慢------最终都会被翻译成对这个结构体成员变量的赋值操作。

为了验证这一点，我们可以做一个简单的实验：在 CubeMX 中将 PF8 的输出速度从 Low 修改为 High，然后重新生成代码。此时回到 IDE（如 VS Code）中，你会发现生成的代码中 GPIO_InitStruct.Speed 的值确实从代表低速的宏定义变成了代表高速的宏定义。这就直观地展示了 CubeMX 的配置是如何一一对应到 C 语言代码中的。

3.2 GPIO 引脚编号的位图表示法

在深入初始化函数之前，我们需要先理解 HAL 库中一个非常核心的概念：GPIO 引脚编号的二进制编码规则。

观察 stm32f4xx_hal_gpio.h（或对应芯片系列的头文件）中的宏定义，你会发现每个 GPIO 引脚（如 P0 ~ P15）都被定义为一个 16 位的整数。这个整数的特点是仅有一个比特位为 1，且该比特位的位置直接对应引脚的编号（从 0 开始计数）：

• GPIO_PIN_0：二进制 0b 0000 0000 0000 0001 (十六进制 0x0001) ------ 第 0 位为 1
• GPIO_PIN_1：二进制 0b 0000 0000 0000 0010 (十六进制 0x0002) ------ 第 1 位为 1
• GPIO_PIN_8：二进制 0b 0000 0001 0000 0000 (十六进制 0x0100) ------ 第 8 位为 1
• GPIO_PIN_15：二进制 0b 1000 0000 0000 0000 (十六进制 0x8000) ------ 第 15 位为 1

这种设计并非偶然，而是为了方便进行位运算。当我们需要同时配置多个引脚时，只需将这些宏定义进行"按位或"（|）操作即可。例如，如果 PF8 和 PF9 的配置完全相同（都是推挽输出、无上拉、中速），CubeMX 生成的代码会将它们合并处理：

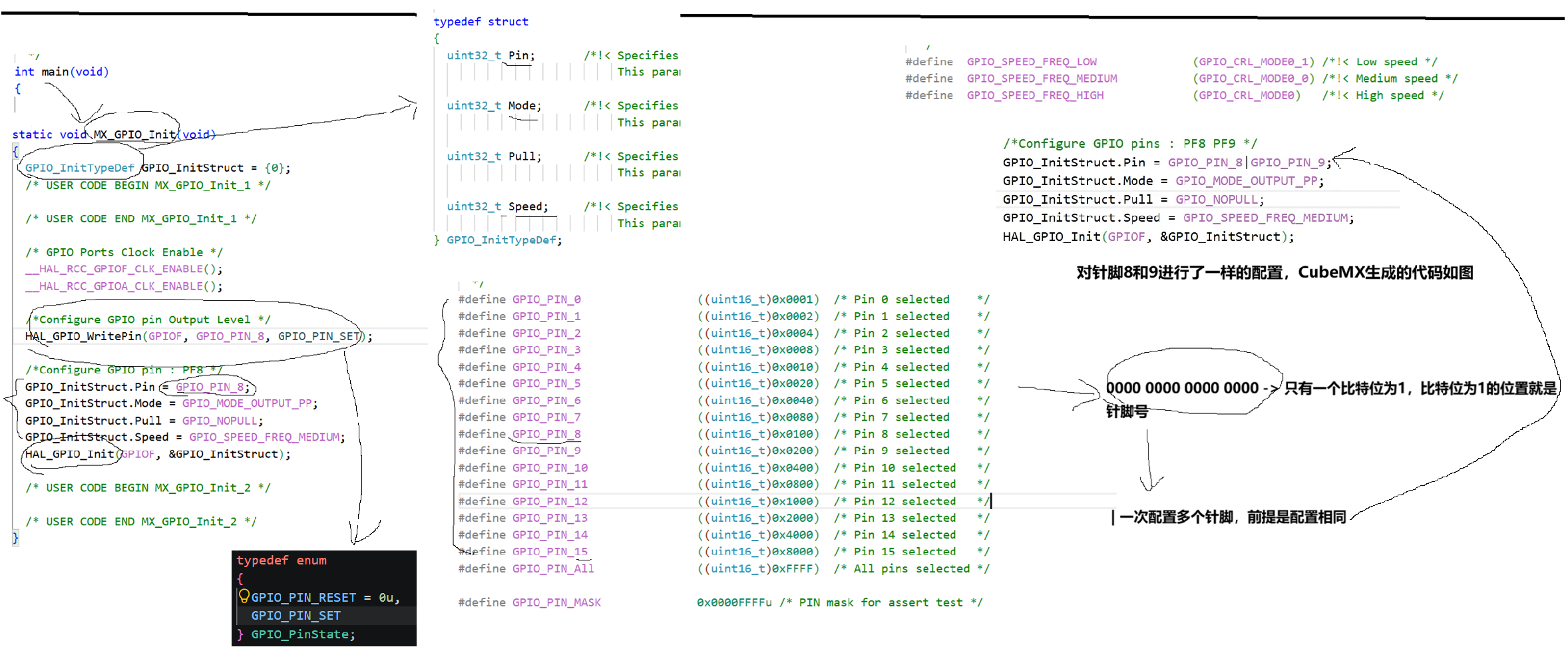

/* Configure GPIO pins : PF8 PF9 */
GPIO_InitStruct.Pin = GPIO_PIN_8 | GPIO_PIN_9;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM;
HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

在这里，GPIO_PIN_8 | GPIO_PIN_9 的结果是一个 16 位整数，其中第 8 位和第 9 位同时为 1。这意味着 GPIO_InitStruct.Pin 这个成员变量实际上是一个"位掩码"（Bitmask），它告诉初始化函数："请同时处理第 8 号和第 9 号引脚"。

这也是为什么我们在 CubeMX 中取消掉 PF9 的配置后，重新生成代码，Pin 字段就只剩下 GPIO_PIN_8 的原因。这种位图表示法极大地简化了多引脚批量配置的逻辑。

3.3 MX_GPIO_Init 函数的执行流程与默认电平设置

理解了引脚定义后，我们来看 MX_GPIO_Init() 函数的完整执行流程。这个函数主要做了三件事：时钟使能、默认电平设置、以及引脚参数初始化。

3.3.1 时钟使能与默认电平

在配置任何外设寄存器之前，必须先开启对应的时钟。你会看到类似这样的代码（这里看不懂也没事，后面会有讲时钟相关的文章）：

/* GPIO Ports Clock Enable */
__HAL_RCC_GPIOF_CLK_ENABLE();
__HAL_RCC_GPIOA_CLK_ENABLE();

紧接着，在调用具体的初始化函数之前，代码通常会先设置引脚的初始输出电平。这是因为在某些应用场景下，我们希望引脚在配置完成的瞬间就处于确定的状态（比如继电器控制，防止上电瞬间误动作）。

/* Configure GPIO pin Output Level */
HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_SET);

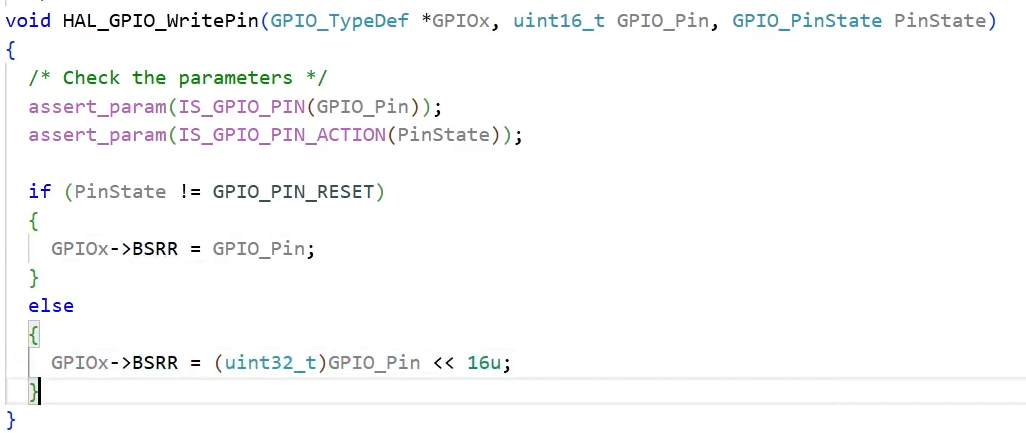

这里调用了 HAL_GPIO_WritePin 函数。其中第三个参数 GPIO_PIN_SET 和 GPIO_PIN_RESET 是 HAL 库定义的枚举值，分别对应逻辑 1 和逻辑 0。如果你在 CubeMX 中将默认电平设置为 Low，这里生成的就会是 GPIO_PIN_RESET。这一步操作实际上是直接写入了 GPIO 的输出数据寄存器（ODR），确保引脚在后续配置为输出模式时，立刻呈现出我们预期的电平状态。

3.3.2 填充配置结构体

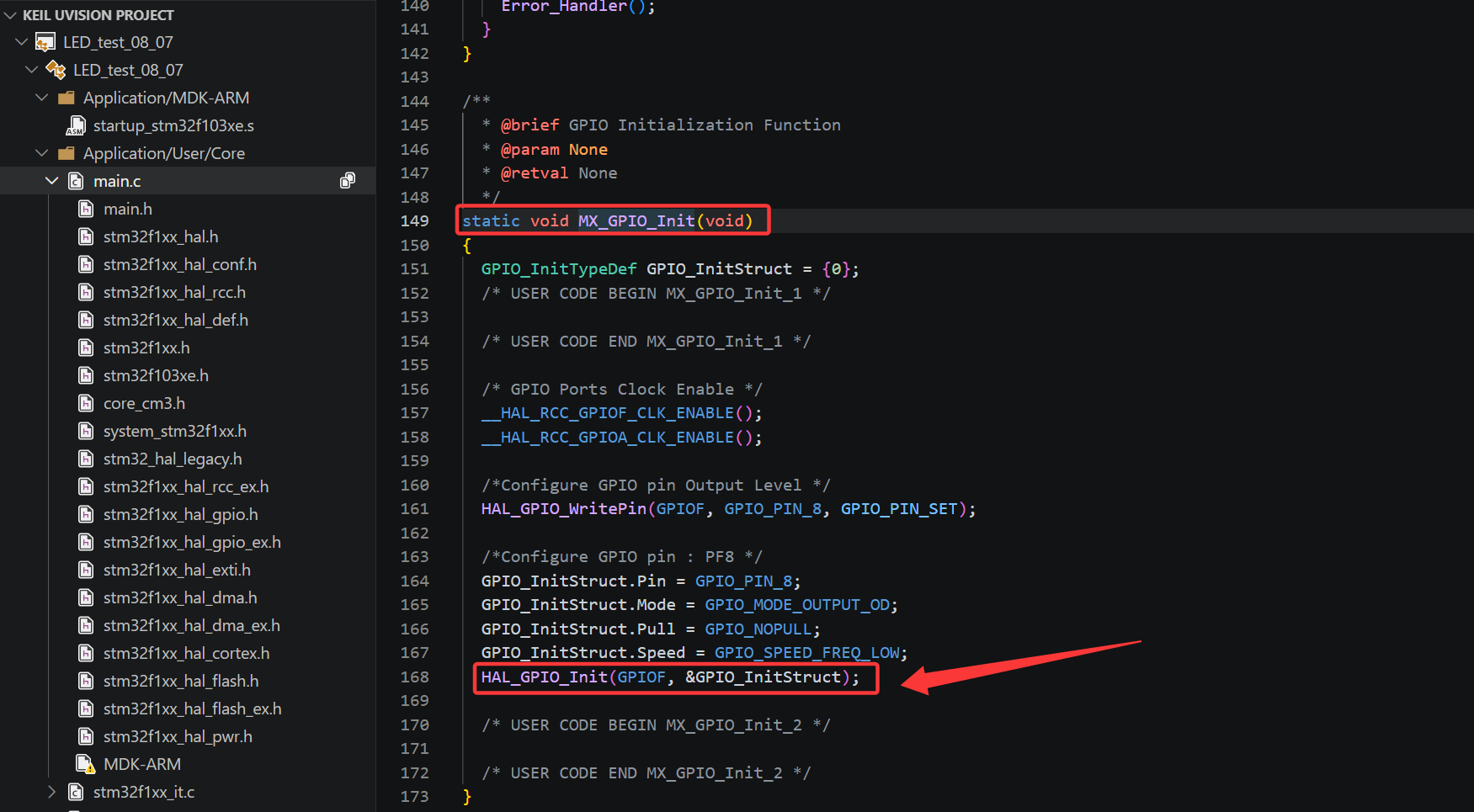

接下来就是我们在 3.1 节中提到的核心部分------填充 GPIO_InitTypeDef 结构体。以 PF8 为例，生成的代码如下：

/* Configure GPIO pin : PF8 */
GPIO_InitStruct.Pin = GPIO_PIN_8;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
GPIO_InitStruct.Pull = GPIO_NOPULL;         // 无上下拉
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM; // 中速

这里需要特别注意的是，虽然我们在 CubeMX 中可能只配置了一个引脚，但代码结构是完全通用的。正如前面所述，如果多个引脚配置相同，Pin 字段会通过按位或包含多个引脚号。而 Mode、Pull、Speed 这些字段则是所有被选中的引脚共用的属性。

3.4 HAL_GPIO_Init：从结构体到寄存器的关键一跃

很多初学者会有这样的疑问：我们在 MX_GPIO_Init 里把配置信息都写到了 GPIO_InitStruct 这个结构体变量里，但这仅仅是内存中的一堆数据，它们是怎么变成硬件寄存器里的值的呢？

答案就在于最后调用的那个函数：HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);。

这个函数是 HAL 库中最复杂的函数之一，它承担了"翻译官"的角色。它接收两个参数：

1. GPIO 端口基地址 （如 GPIOF）：告诉函数我们要操作哪个端口的寄存器组。
2. 配置结构体指针 （&GPIO_InitStruct）：包含了我们要写入的具体参数。

HAL_GPIO_Init 内部会执行一系列复杂的位操作逻辑：

• 它会遍历 GPIO_InitStruct.Pin 中的每一个比特位，确定具体要配置哪几个引脚。
• 根据 Mode 字段，计算并修改 MODER（模式寄存器）和 OTYPER（输出类型寄存器）。
• 根据 Speed 字段，修改 OSPEEDR（速度寄存器）。
• 根据 Pull 字段，修改 PUPDR（上下拉寄存器）。

虽然这个函数的源码非常长，充满了各种移位、掩码和条件判断，但其核心思想非常简单：将结构体中人类可读的配置参数，通过位运算精确地映射到硬件寄存器的特定位上。

下面我们会专门挑选 HAL_GPIO_Init 中最精华的部分进行源码级的拆解分析，看看它是如何一步步完成从软件配置到硬件控制的跨越的。

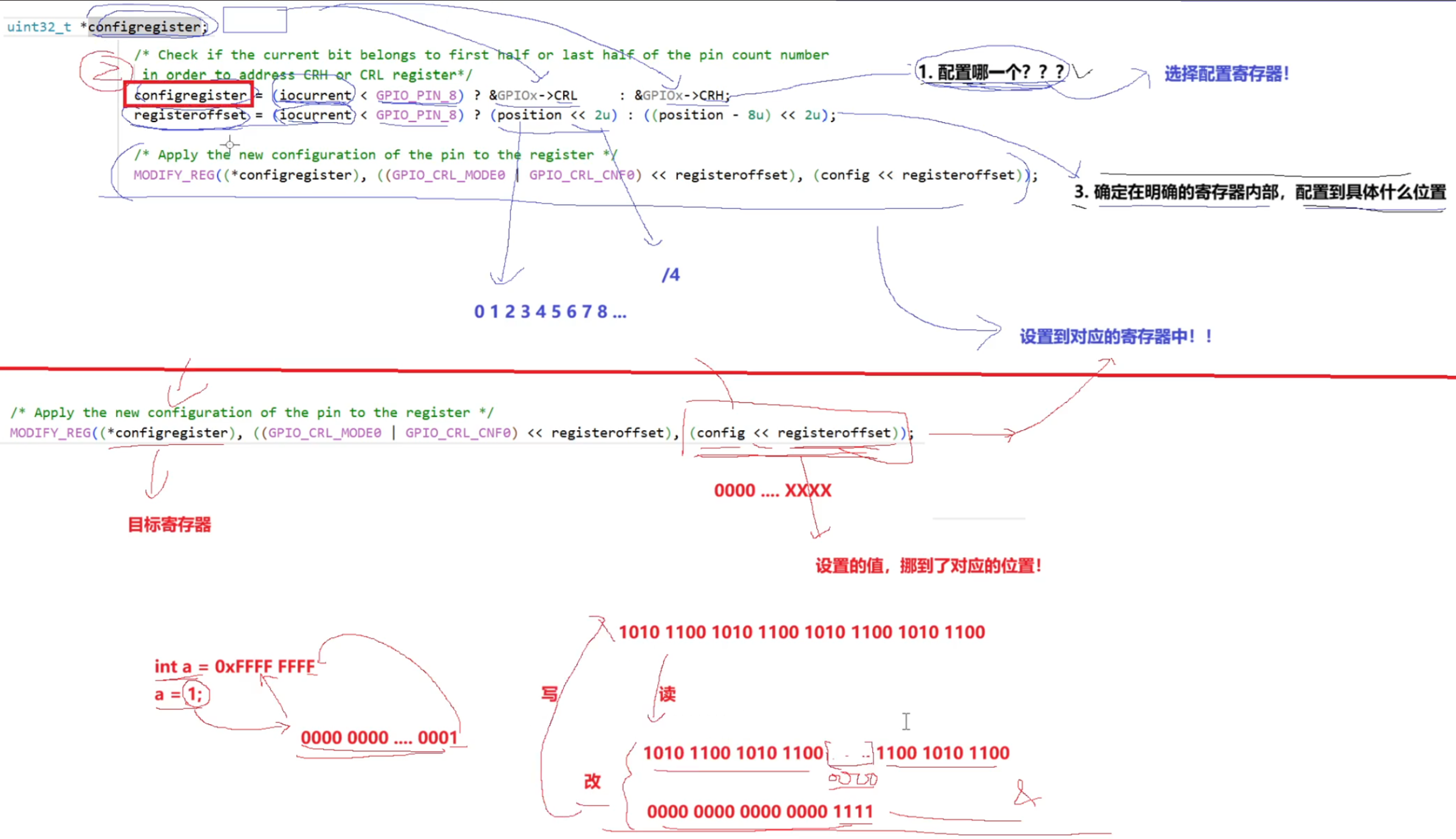

3.4.1 初始化函数的核心使命与寄存器架构

首先，我们要明确 HAL_GPIO_Init 这个函数的核心使命：配置寄存器 。

我们在内存中定义了一个结构体变量，里面存放了引脚号、模式、速度、上下拉等基础属性。这个函数的工作，就是把这些高级的 C 语言数据，翻译成硬件能听懂的"位语言"。

在 STM32F103 系列 MCU 中，涉及 GPIO 模式与速度配置的核心寄存器主要有两个：

• GPIOx_CRL (Configuration Register Low)：负责配置低 8 位引脚（Pin 0 - Pin 7）。
• GPIOx_CRH (Configuration Register High)：负责配置高 8 位引脚（Pin 8 - Pin 15）。


为什么要分成两个寄存器？

这是一个非常优雅的位图设计。每个 GPIO 端口有 16 个引脚，而每个引脚需要 4 个比特位 来进行配置（低 2 位是 MODE，高 2 位是 CNF）。

计算一下：16 个引脚 × 4 位/引脚 = 64 位 。

由于 STM32 是 32 位 MCU，其内部寄存器也是 32 位的，一个寄存器装不下 64 位的信息，所以必须拆分为两个 32 位寄存器（CRL 和 CRH）才能完整覆盖所有引脚的配置。

因此，初始化函数的第一步逻辑判断就是：根据引脚号，决定是操作 CRL 还是 CRH。

3.4.2 遍历与检测：while 循环的位运算逻辑

既然传入的是一个包含多个引脚信息的"大整数"，HAL_GPIO_Init 函数内部是如何把它们一个个"抠"出来分别配置的呢？这就涉及到了源码中最精彩的一段位运算逻辑。

3.4.2.1 循环结构的奥秘

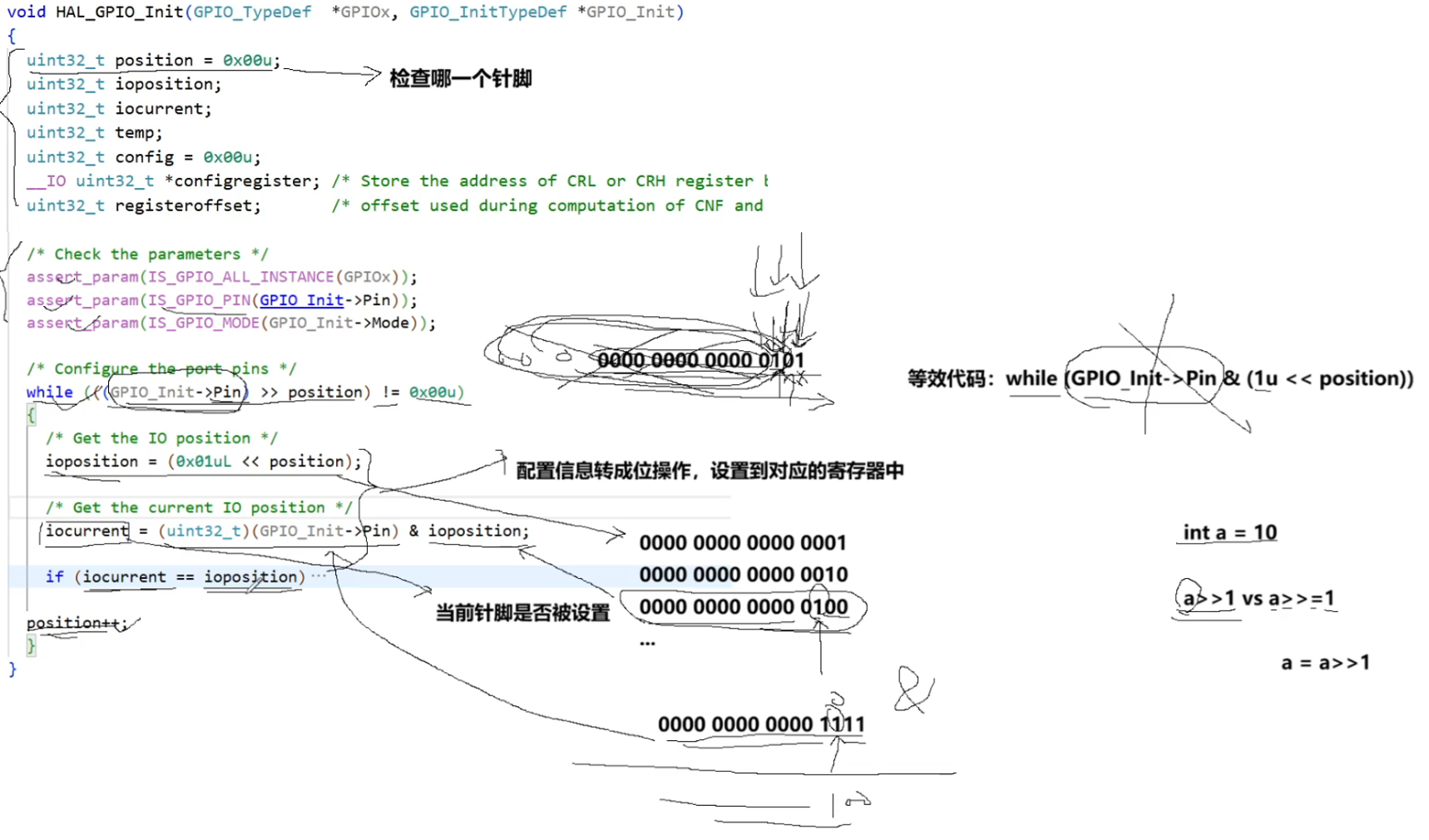

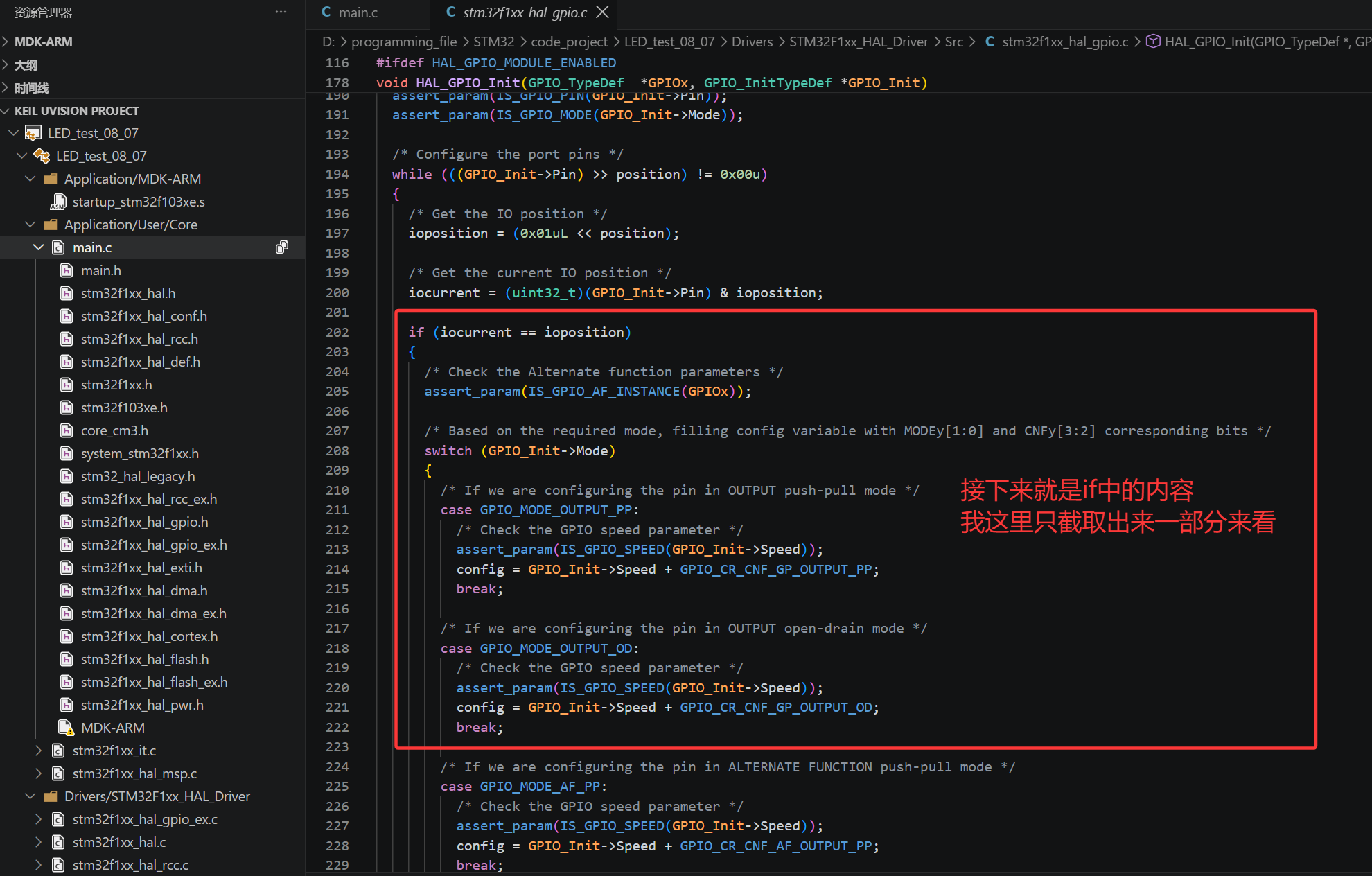

进入 HAL_GPIO_Init 函数内部，首先映入眼帘的是一个巧妙的循环结构，用于遍历所有被选中的引脚。：

position = 0x00U;
while ((GPIO_Init->Pin) >> position != 0x00U)
{
    // ... 内部处理逻辑 ...
    position++;
}

这段代码的逻辑非常严密：

• position 变量：作为一个计数器，从 0 开始递增，代表当前正在检查第几个引脚（Pin 0, Pin 1, ... Pin 15）。

为什么要用 >> position 作为循环条件？

这是一种极其聪明的优化手段。

假设我们只配置了 Pin 0 (0x0001)。

• 当 position = 0 时，0x0001 >> 0 还是 1，不等于 0，进入循环。
• 当 position = 1 时，0x0001 >> 1 变成了 0，等于 0，循环直接结束。

这意味着，如果你只配置了低位的引脚，循环根本不会浪费时间去检查高位（比如 Pin 15）。只有当高位有数据时，右移操作才会保留非零值，从而驱动循环继续。这比固定的 for(i=0; i<16; i++) 效率更高且更具针对性。

3.4.2.2 掩码生成与位检测（核心难点解析）

在循环内部，有两行代码是理解整个流程的关键：

ioposition = (0x01UL << position);
iocurrent  = (GPIO_Init->Pin) & ioposition;

让我们通过一个具体的例子来彻底拆解这个过程。

场景假设 ：用户配置了 Pin 8 和 Pin 9，即 GPIO_Init->Pin 的值为 0x0300 (二进制 ...0011 0000 0000)。

第一轮循环：当 position = 8 时

1. 生成掩码 (ioposition)：

   ioposition = 0x01UL << 8;
   // 0x01 (0000...0001) 左移 8 位
   // 结果 ioposition = 0x0100 (二进制 ...0001 0000 0000)

   这一步的作用是造出一个"探针"，这个探针只有第 8 位是 1，其他全是 0。

2. 位检测 (iocurrent)：

   iocurrent = (0x0300) & (0x0100);
   //   0000 0011 0000 0000  (用户配置的 Pin)
   // & 0000 0001 0000 0000  (当前生成的探针)
   // ---------------------
   // = 0000 0001 0000 0000  (结果不为0，等于探针本身)

   原理 ：按位与 (&) 操作就像是一个过滤器。只有当"用户配置的 Pin"和"探针"在同一位置都为 1 时，结果才不为 0。

3. 判断是否命中：

   if (iocurrent == ioposition)

   因为 0x0100 == 0x0100 成立，说明第 8 号引脚确实被用户选中了。程序随即进入大括号内部，执行针对 Pin 8 的配置代码。

第二轮循环：当 position = 9 时

1. 生成掩码 ：ioposition = 0x01UL << 9 -> 0x0200。
2. 位检测 ：0x0300 & 0x0200 -> 0x0200。
3. 判断 ：0x0200 == 0x0200 成立。说明第 9 号引脚也被选中了，进入配置流程。

第三轮循环：当 position = 10 时

1. 生成掩码 ：ioposition = 0x0400。

2. 位检测 ：

     0000 0011 0000 0000 (用户配置)
   & 0000 0100 0000 0000 (探针)
   ---------------------
   = 0000 0000 0000 0000 (结果为0)

3. 判断 ：0 != 0x0400，条件不成立。说明用户没有配置 Pin 10，跳过配置代码。

通过这种机制，HAL 库能够在一个循环中，精准地识别出所有被置位的引脚，并逐一进行处理。

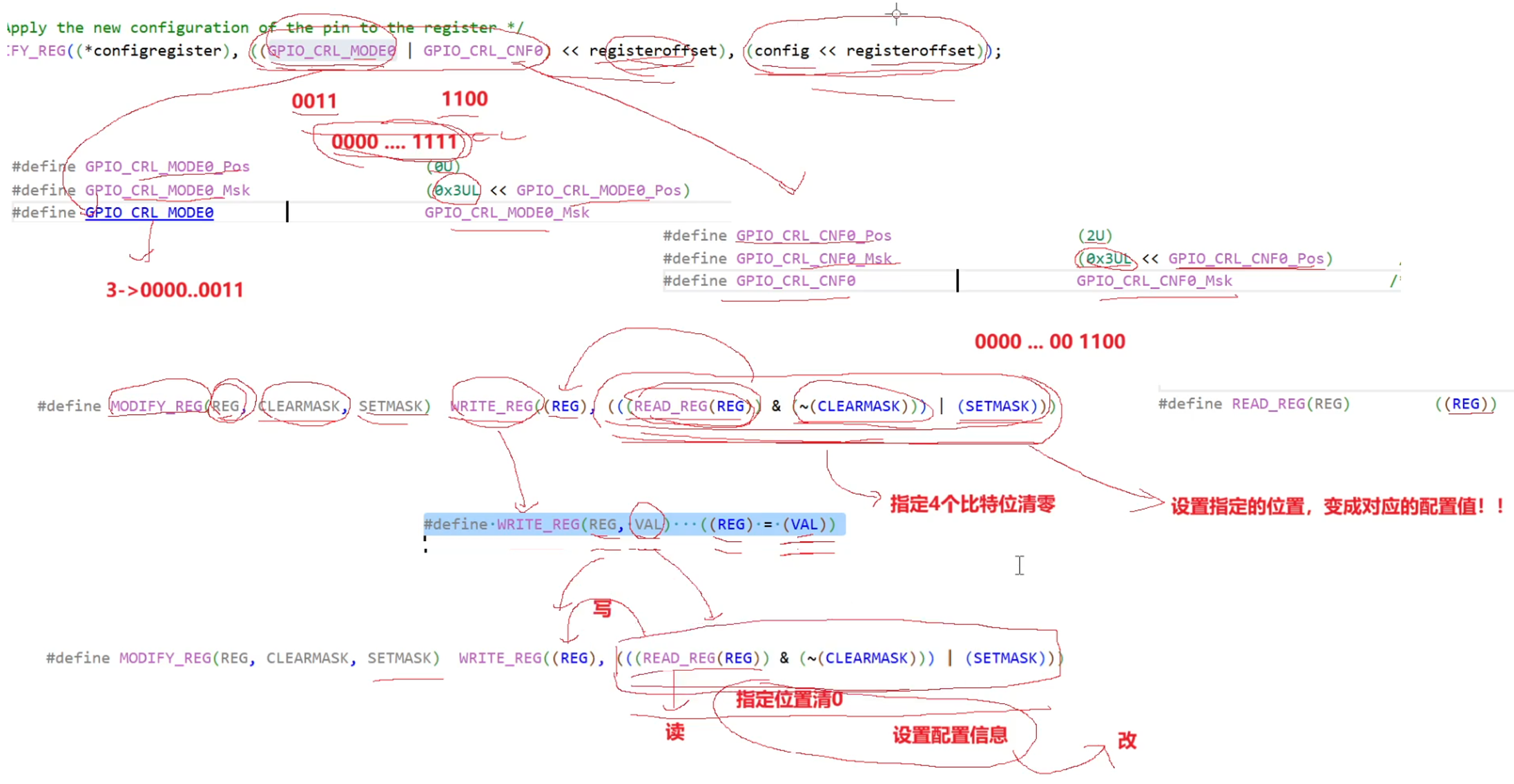

3.4.3 配置参数的组合逻辑

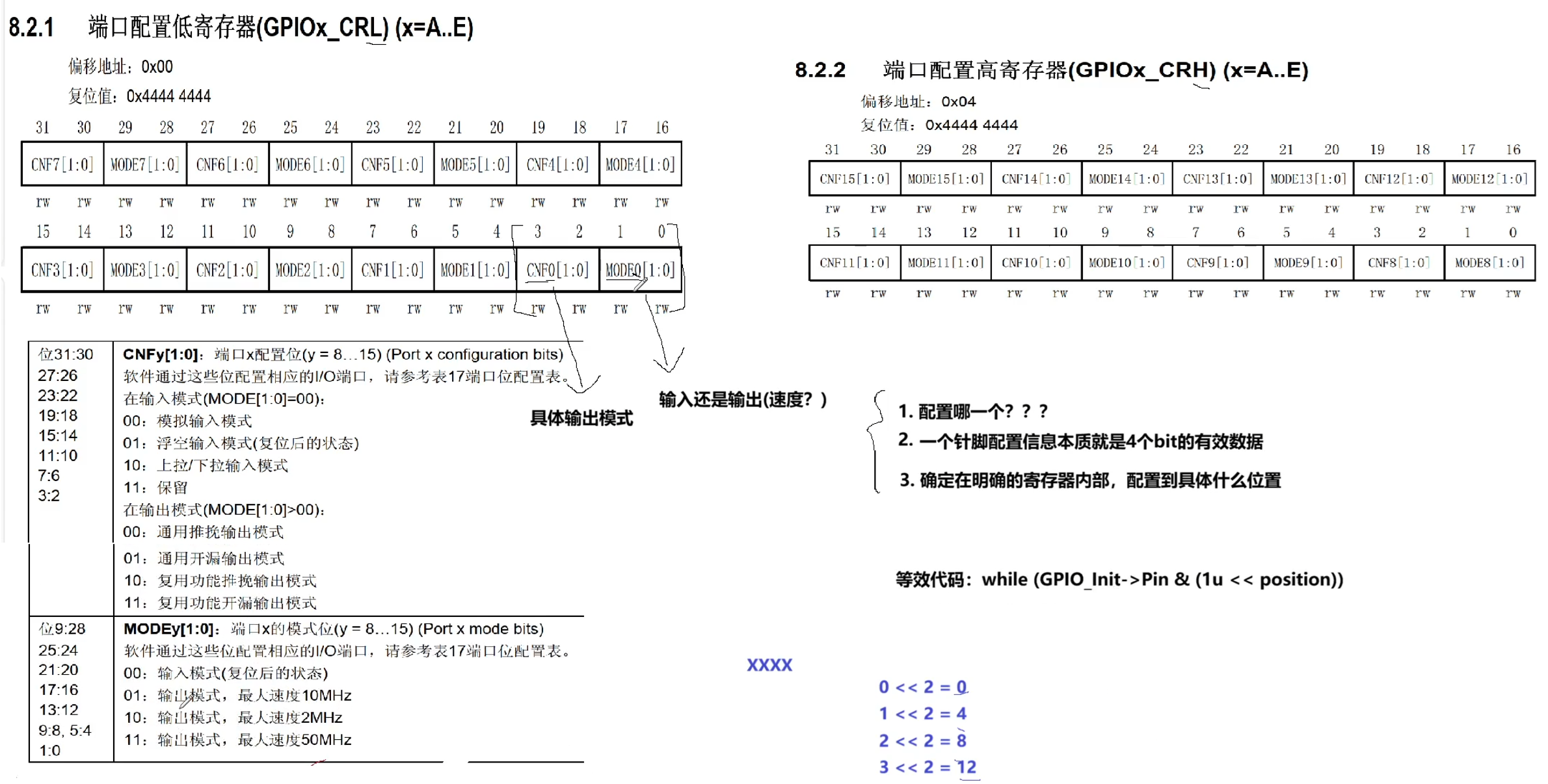

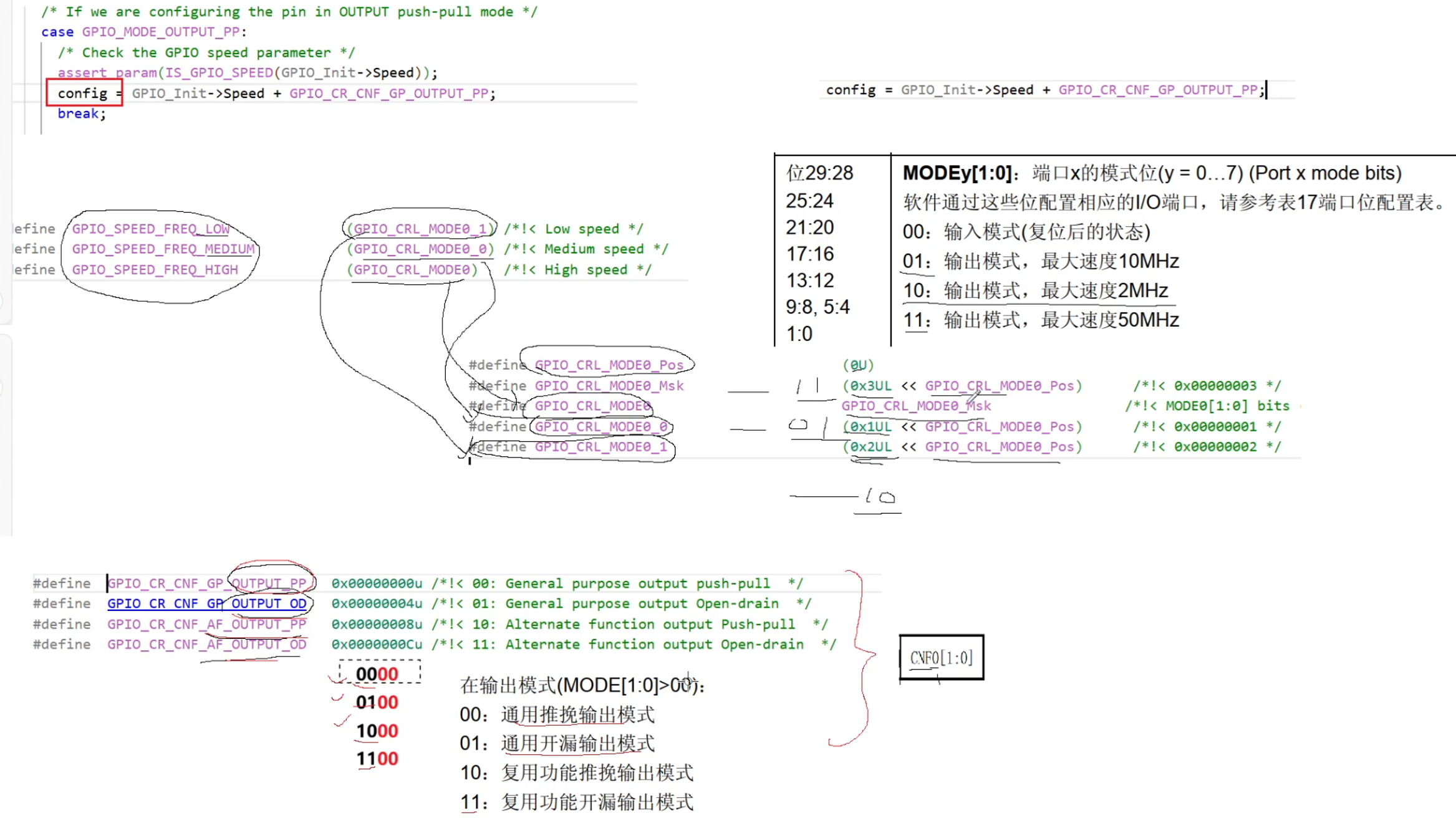

一旦确定了某个引脚（比如 Pin 8）需要配置，接下来的任务就是组装配置参数。每个引脚的配置由 4 个位组成，分为两部分：

1. MODE (模式/速度)：占据低 2 位。

   • 00: 输入模式
   • 01: 输出模式，最大速度 10MHz
   • 10: 输出模式，最大速度 2MHz
   • 11: 输出模式，最大速度 50MHz

2. CNF (配置类型)：占据高 2 位。

   • 在输出模式下：00 通用推挽，01 通用开漏，10 复用推挽，11 复用开漏。

在源码中，你会看到这样的定义：

#define GPIO_CRL_MODE0_Pos     (0U)
#define GPIO_CRL_MODE0_Msk     (0x3UL << GPIO_CRL_MODE0_Pos)                  /*!< 0x00000003 */
#define GPIO_CRL_MODE0         GPIO_CRL_MODE0_Msk                            /*!< MODE0[1:0] bits */

#define GPIO_CRL_CNF0_Pos      (2U)
#define GPIO_CRL_CNF0_Msk      (0x3UL << GPIO_CRL_CNF0_Pos)                   /*!< 0x0000000C */
#define GPIO_CRL_CNF0          GPIO_CRL_CNF0_Msk                             /*!< CNF0[1:0] bits */

注意看 CNF 的定义，它的起始位置是 2U (左移2位)，数值是 0xC (1100)。这意味着 CNF 的定义本身就包含了位移信息。

当我们配置输出模式时，代码会执行类似这样的操作：

config |= GPIO_Init->Speed; // 填入速度值 (例如 0x03 代表 50MHz)
// 此时 config 的低两位是 11

如果是推挽输出，CNF 应该是 00，所以不需要额外操作（默认就是0）。如果是开漏输出，CNF 应该是 01，对应的宏定义值可能是 0x04 (即 01 左移 2 位)。

最终，config 变量里就存储了该引脚完整的 4 位配置信息（例如 0011 代表 50MHz 推挽输出）。

3.4.4 定位目标：CRL 还是 CRH？偏移量怎么算？

一旦确定了当前要配置的是哪一个引脚（比如 Pin 8），接下来的问题就是：我要改哪个寄存器的哪几位？

这就涉及到了两个关键变量的计算：configregister 和 registeroffset。

/* Check if the current bit belongs to first half or last half of the pin count number */
configregister = (iocurrent < GPIO_PIN_8) ? &GPIOx->CRL : &GPIOx->CRH;
registeroffset = (iocurrent < GPIO_PIN_8) ? (position << 2u) : ((position - 8u) << 2u);

这里用了一个三元运算符 ? : 来进行分支判断。

3.4.4.1 选择寄存器 (configregister)

• 判断条件 ：iocurrent < GPIO_PIN_8。
  • 如果当前引脚号小于 8（即 Pin 0-7），则指向 CRL 寄存器的地址。
  • 如果当前引脚号大于等于 8（即 Pin 8-15），则指向 CRH 寄存器的地址。
• 举例 ：
  • 如果是 Pin 6，0x40 < 0x100 成立 -> 选 CRL。
  • 如果是 Pin 9，0x200 < 0x100 不成立 -> 选 CRH。

3.4.4.2 计算偏移量 (registeroffset)

为什么是 << 2u？为什么要减 8？

• 原理 ：每个引脚占 4 个比特位 。在计算机中，左移 1 位等于乘 2，左移 2 位等于乘 4 。所以 position << 2 就是 position * 4。
• 对于 CRL (Pin 0-7) ：
  • Pin 0 需要配置第 0-3 位 -> 偏移 0 * 4 = 0。
  • Pin 7 需要配置第 28-31 位 -> 偏移 7 * 4 = 28。
  • 公式：position << 2。
• 对于 CRH (Pin 8-15) ：
  • CRH 寄存器也是 32 位，但它只管理高 8 个引脚。对于 CRH 来说，Pin 8 相当于它的"第 0 个"引脚，Pin 9 是"第 1 个"。
  • 所以必须先减去 8，算出它在 CRH 内部的相对位置，然后再乘以 4。
  • Pin 8 -> (8 - 8) << 2 = 0 (配置 CRH 的第 0-3 位)。
  • Pin 9 -> (9 - 8) << 2 = 4 (配置 CRH 的第 4-7 位)。
  • 公式：(position - 8u) << 2u。

图解偏移量计算：

假设配置 Pin 9 (属于 CRH):
position = 9
相对位置 = 9 - 8 = 1
偏移位数 = 1 * 4 = 4 位

CRH 寄存器布局:
[Pin15][Pin14]...[Pin9][Pin8]
 31..28 27..24    7..4  3..0
                  ^^^^^
                  这里就是 Pin 9 的位置 (Bit 4 ~ Bit 7)

3.4.5 终极写入：MODIFY_REG 宏的"读-改-写"原子操作

找到了寄存器地址，也算出了偏移量，最后一步就是把配置值写进去。这里用到了 HAL 库中非常著名的一个宏：MODIFY_REG。

/* Apply the new configuration of the pin to the register */
MODIFY_REG((*configregister),
           ((GPIO_CRL_MODE0 | GPIO_CRL_CNFG0) << registeroffset),
           (config << registeroffset));

这个宏看起来很长，但它的逻辑非常清晰，它是为了安全地修改寄存器中的某几位而设计的。如果我们直接赋值 REG = Value，会把寄存器里其他引脚的配置全部覆盖掉（变成 0），这是绝对不允许的。

我们必须遵循 "读-改-写" 的原则：

1. 读：先把寄存器原来的值读出来。
2. 改：把要修改的那几位清零，然后把新值填进去。
3. 写：把修改后的值写回寄存器。

MODIFY_REG 的定义如下（结合图片内容）：

#define MODIFY_REG(REG, CLEARMASK, SETMASK)  WRITE_REG((REG), (((READ_REG(REG)) & (~(CLEARMASK))) | (SETMASK)))

让我们把这个宏拆解成三个参数来详细分析：

参数 1：REG (目标寄存器)

即 *configregister。这是我们要操作的寄存器变量的指针解引用，也就是 CRL 或 CRH 寄存器本身。

参数 2：CLEARMASK (清除掩码)

即 ((GPIO_CRL_MODE0 | GPIO_CRL_CNFG0) << registeroffset)。

• GPIO_CRL_MODE0 和 GPIO_CRL_CNFG0 定义了 Pin 0 的配置位宽（通常是 4 位全 1，即 0xF 或 0b1111）。
• 通过 << registeroffset，我们将这 4 个 1 移动到了对应引脚的位置。
• 作用：告诉 CPU，"我要把这几位清零"。
• 运算逻辑 ：READ_REG(REG) & (~CLEARMASK)。先对掩码取反（变成 1111 0000 1111...），然后与原值相与。这样，目标位置变成了 0，而其他位置保持原样不变。

参数 3：SETMASK (设置掩码/新值)

即 (config << registeroffset)。

• config 是我们之前计算好的 4 位配置值（例如 0b0011 代表推挽输出 50MHz）。
• 同样通过 << registeroffset 移到正确的位置。
• 作用：这是我们要写入的新数据。
• 运算逻辑 ：... | (SETMASK)。将上一步清零后的结果与新值进行"按位或"。因为目标位置已经是 0 了，所以 0 | 新值 = 新值；而其他位置是 原值 | 0 = 原值。

完整的位运算演示

假设我们要配置 Pin 9 为 推挽输出 50MHz (假设配置值为 0x3，即二进制 0011)。

此时 registeroffset = 4。

1. 准备阶段：

   • CLEARMASK = 0xF << 4 = 0xF0 (二进制 1111 0000)。
   • SETMASK = 0x3 << 4 = 0x30 (二进制 0011 0000)。

2. 执行 MODIFY_REG：

   • Read : 假设 CRH 寄存器原来的值是 0xFF (二进制 1111 1111，假设 Pin 8 已经被配置过了)。
   • Clear : 0xFF & (~0xF0)
     • ~0xF0 = 0x0F (二进制 0000 1111)。
     • 1111 1111 & 0000 1111 = 0000 1111 (Pin 9 的位置被清零了，Pin 8 保留了)。
   • Set : 0x0F | 0x30
     • 0000 1111 | 0011 0000 = 0011 1111。
   • Write : 将 0011 1111 写回 CRH 寄存器。

通过这一套复杂的位运算，我们成功地在不影响 Pin 8 及其他引脚配置的前提下，精准地修改了 Pin 9 的配置。这就是 HAL 库底层代码的精妙之处------既保证了功能的实现，又保证了操作的安全性。

好的，这篇博客专门针对 GPIO 输出控制的核心寄存器机制 进行了深度整理。内容涵盖了为什么需要 BSRR、BSRR 与 BRR 的历史演变关系，以及 BSRR 与 ODR 的底层操作逻辑。你可以直接选取最核心的段落补充到你的博客中。

3.5 从 ODR 到 BSRR 的进化逻辑

在 STM32 的 HAL 库源码中，我们经常会看到 HAL_GPIO_WritePin 函数直接操作 BSRR 寄存器，而不是直接读写 ODR（输出数据寄存器）。明明 ODR 才是控制引脚高低电平的最终出口，为什么要多此一举去操作 BSRR？BRR 又是什么？

接下来将从寄存器设计的底层逻辑出发，为你彻底理清这三者之间的关系。

3.5.1 ODR 寄存器的"读-改-写"风险

要理解 BSRR 的价值，首先要明白直接操作 ODR 的风险。

ODR (Output Data Register) 是一个 16 位的寄存器，每一位对应一个引脚（Pin 0 - Pin 15）。

假设我们要将 PC8 置高，而 PC0 - PC7 的状态未知或正在变化。

如果我们使用传统的"读-改-写"方式：

1. Read ：读取整个 ODR 的值（例如 0x00FF）。
2. Modify ：在 CPU 中修改第 8 位（变为 0x01FF）。
3. Write ：将新值写回 ODR。

潜在危机：

如果在"读取"和"写入"这极短的时间窗口内，发生了中断，且中断服务函数恰好修改了同一个端口（例如修改了 PC0），那么当你从中断返回并执行"写入"操作时，你会把中断里修改的 PC0 的状态给覆盖 掉，导致严重的 Bug。这就是所谓的非原子操作风险。

3.5.2 BSRR 的诞生：为了解决"原子操作"

为了解决上述问题，ST 引入了 BSRR (Bit Set/Reset Register)。它的设计哲学是：只写不读，位带操作。

BSRR 的结构（32位）

BSRR 是一个 32 位的寄存器，巧妙地分成了两部分：

• 低 16 位 (Bit 0-15)：BSy (Bit Set) ------ 负责置 1 (Set)。
• 高 16 位 (Bit 16-31)：BRy (Bit Reset) ------ 负责置 0 (Reset)。

为什么它更安全？

当你向 BSRR 写入数据时，硬件会自动执行以下逻辑，且这个过程是原子的（不可打断）：

1. 如果你写低 16 位的某一位为 1，对应的 ODR 位就会被置 1。
2. 如果你写高 16 位的某一位为 1，对应的 ODR 位就会被置 0。
3. 写入 0 无效 ：如果你在某一位写 0，ODR 对应的位保持原样，完全不受影响。

结论： 你不需要先读取 ODR 的当前状态，也不需要担心覆盖其他引脚。你只需要告诉硬件"我要把 Pin 8 变高"，硬件就会精准地只改变 Pin 8，其他引脚不动。

3.5.3 BRR 与 BSRR 的关系：历史的遗留与功能的冗余

在 STM32 的参考手册中，除了 BSRR，还有一个叫 BRR (Bit Reset Register) 的寄存器。

• BRR 的功能 ：它是一个 16 位的寄存器，专门用来复位（置 0）引脚。往某一位写 1，对应的 ODR 就变 0。
• BSRR 的关系 ：BSRR 的高 16 位其实就是 BRR 的功能复刻。

既然有了 BSRR，为什么还有 BRR？

这主要是为了向下兼容 早期的 STM32F1 系列代码习惯，或者是为了在某些特定场景下提供更直观的"只复位"接口。但在现代 STM32 开发（尤其是使用 HAL 库）中，BSRR 已经完全涵盖了 BRR 的功能。

• 想置位？写 BSRR 的低 16 位。
• 想复位？写 BSRR 的高 16 位。
• BRR 寄存器现在更多是作为一个"功能子集"存在。

3.5.4 ODR 与 BSRR 的最终映射关系

总结来说，它们之间的关系可以用以下公式概括：

• ODR 是结果：它真实反映了引脚当前的输出电平。你可以读它，也可以强行改写它（但不推荐）。
• BSRR 是指令：它是一个单向的控制通道。你只能往里写指令，不能读回状态。

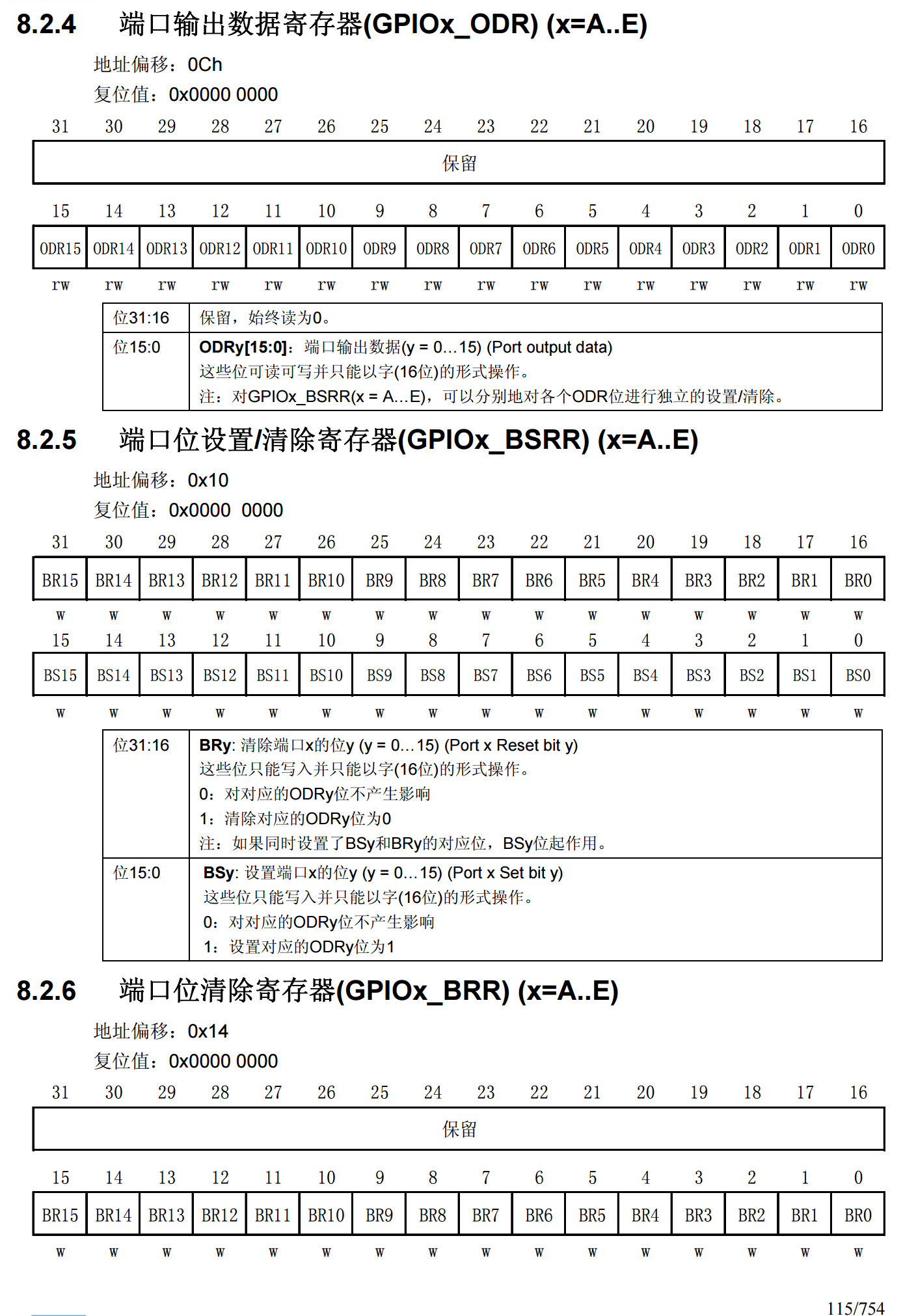

你的意图	操作对象	具体动作	对 ODR 的影响
置高 (Set)	BSRR 低 16 位	写入 1 << n	ODR 的第 n 位变为 1
置低 (Reset)	BSRR 高 16 位	写入 1 << (n+16)	ODR 的第 n 位变为 0
无操作	BSRR 任意位	写入 0	ODR 对应位保持不变

3.5.5 结合 HAL 库源码验证

回到 HAL_GPIO_WritePin 代码，一切都解释得通了：

void HAL_GPIO_WritePin(..., GPIO_PinState PinState) {
    if (PinState != GPIO_PIN_RESET)
    {
        // 如果是高电平，直接写 Pin 的值到 BSRR (低16位有效 -> Set)
        GPIOx->BSRR = GPIO_Pin;
    }
    else
    {
        // 如果是低电平，将 Pin 的值左移 16 位写到 BSRR (高16位有效 -> Reset)
        GPIOx->BSRR = (uint32_t)GPIO_Pin << 16u;
    }
}

---

结语
