痛点开篇>>
航空航天、新能源汽车、军工结构件刚需拉满，纤维增强复合材料凭借轻质高强，早已成为高端结构材料的宠儿。
可现如今科研和工业一直被困在两难困局当中：
传统成型工艺力学性能过硬，却被模具困住，做不出复杂异形结构；
3D‑打印增材制造不受模具约束，可层间开裂、气孔缺陷，力学性能始终掉队。
一边是成型自由度，一边是结构强度，二者很难兼得。
到底该如何打破这项行业桎梏？
北京理工大学团队于复合材料王牌期刊《Composites Part‑A》发表重磅综述，搭建工艺‑材料‑性能完整分析框架，完整复盘全品类制备工艺短板、优化手段以及未来智能化方向，给高性能纤维复合材料指明优化路线。
图 1 压缩成型、AFP 自动纤维铺放、各类增材制造设备示意图
一、深度复盘：传统成型工艺，强性能之下的枷锁>>
传统成熟工艺能够产出低孔隙率、高强度的承力构件，但是每一类工艺都有着专属参数门槛与致命缺陷：
1、模压压缩成型

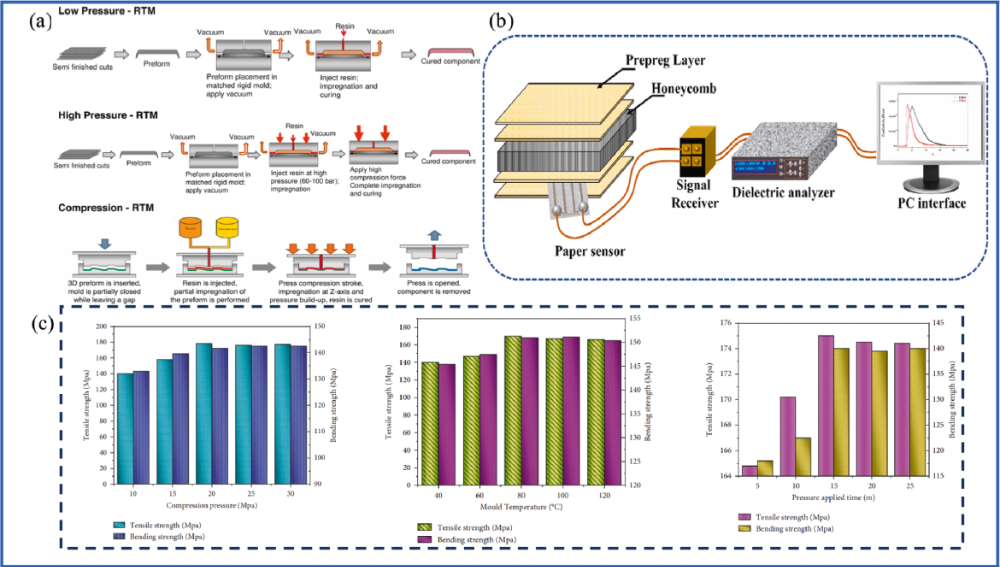

压力、温度、保压时间三者必须协同调控。常规 20 MPa 压力能够促进树脂浸润纤维、减少气孔；压力过高直接压断纤维；温度区间需要控制在 200‑300℃，温度太低树脂粘稠浸润差，高温又会引发高分子基体热降解，参数轻微浮动就会出现分层、固化不全。
2、纤维缠绕成型
缠绕角度决定环向承载上限。单纯 90° 铺层环向应力仅有 120 MPa；经过多角度优化之后结构应力最高可达 668 MPa，十分适合圆筒类压力容器。
3、拉挤成型
用来大批量生产等截面长条型材，生产速度直接影响孔隙缺陷。牵引速度由 50 mm/min 上涨至 100 mm/min，孔隙率直接暴涨 85%，高速生产必然牺牲成品品质。
4、自动化纤维铺放 AFP

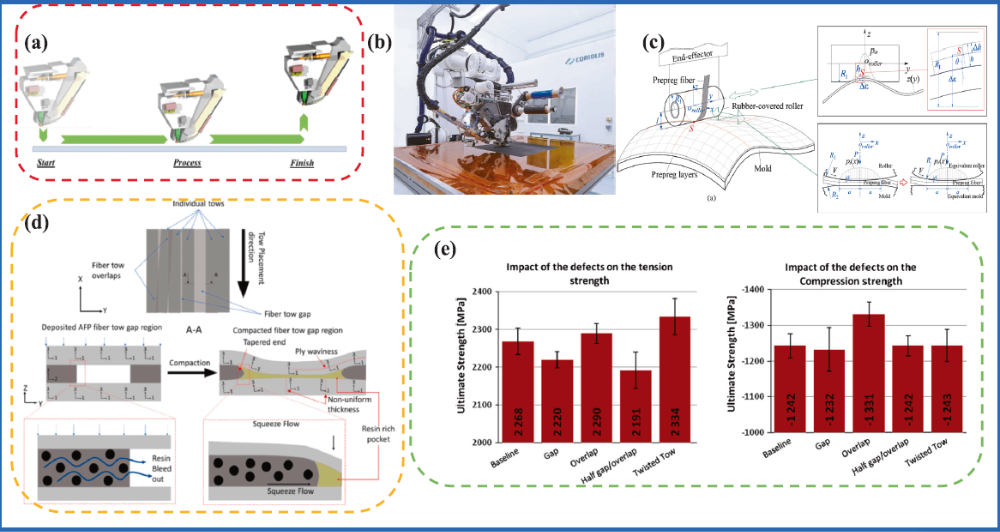

曲面复杂构件的利器，可是容错率极低。仅仅 0.83 mm 的缝隙、铺层重叠缺陷，就能够压缩构件抗压强度 15%~20%。
5、手糊、喷射成型
门槛低廉，但是成品孔隙率可达 10%‑11%，品质依靠工人手艺，稳定性差，只适合非承重配件。
总结痛点：传统工艺强度达标，但是离不开定制模具，复杂异形结构很难制备，开发周期长、模具成本高昂。
二、四大主流增材制造技术：自由成型，但天生自带短板>>
FDM、LOM、SLA、SLS 四类主流复合材料 3D 打印技术，摆脱模具束缚，可以打印内部流道、梯度多孔、仿生复杂结构；逐层堆积的制造方式，也埋下层间结合薄弱的先天隐患，各项技术优缺点拆解如下：

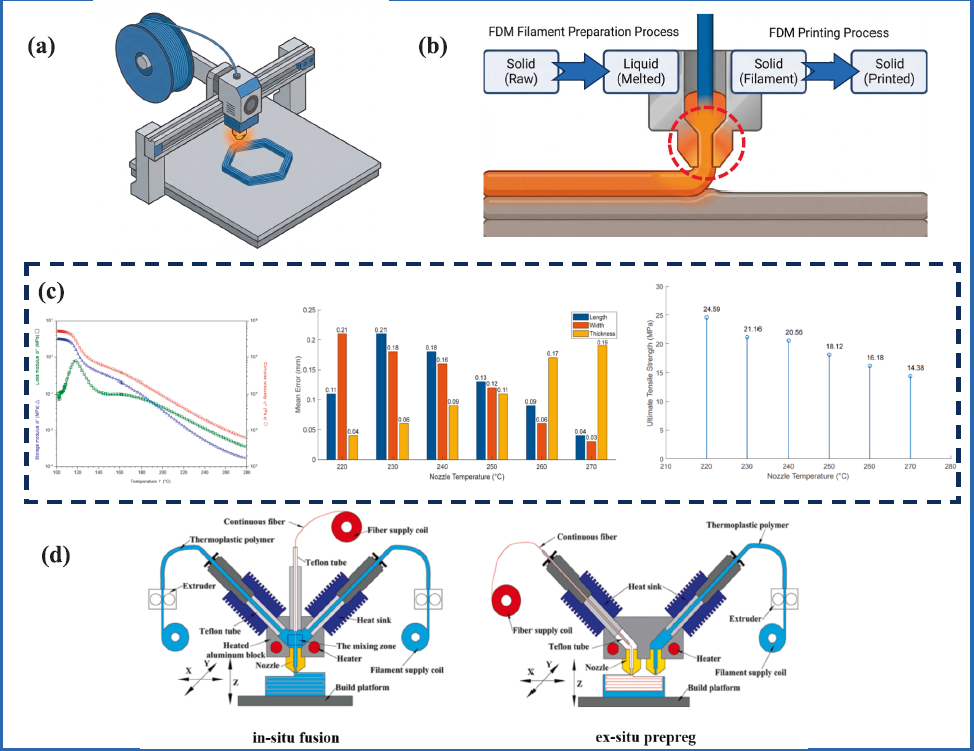

1、FDM 熔融沉积成型（连续纤维打印）
通过原位挤出、异位预浸两种连续纤维制备方案升级。微螺杆原位挤出可将纤维占比拉高至 50.2%，试样拉伸强度突破 735.7 MPa。
热塑性基体可回收，劣势是层间高分子链融合不足，疲劳、抗蠕变能力偏弱。

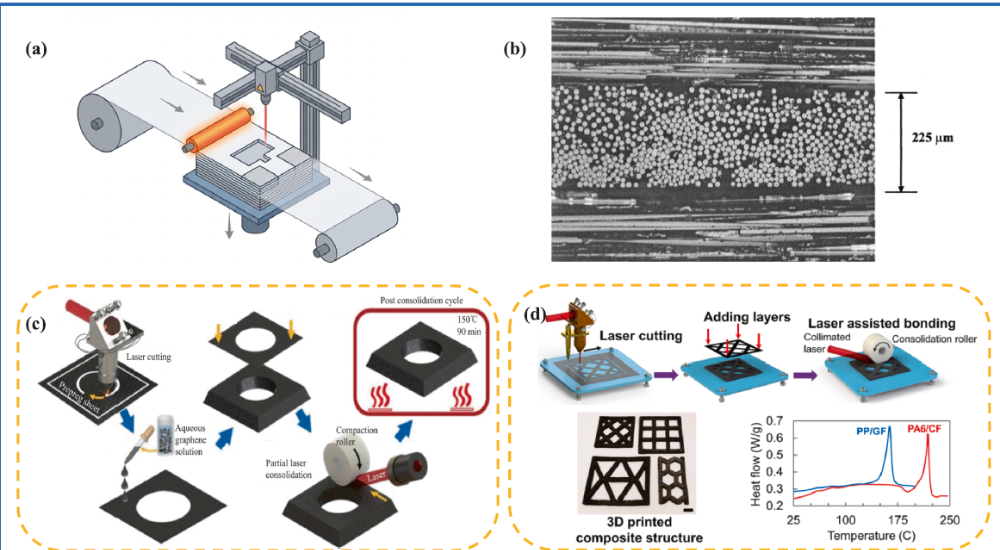

2、LOM 层压物体制造
逐层裁切预浸料 + 热辊压，完整保全连续纤维的增强收益；优化之后拉伸强度 668.3 MPa，可以逼近热压釜制品水准。
3、SLA 光固化成型
短板十分突出：碳纤维会遮挡紫外光线，树脂局部固化不完全，内部缺陷多发。
4、SLS 选择性激光烧结
铺粉过程当中剪切力驱使短纤维定向排布，成品力学性能各向异性严重，不同方向强度差距巨大。
图 2 四种增材制造工艺流程与微观表征图
三、性能分水岭：基体、纤维形态、界面工程是三大密钥>>
整篇综述最核心的实操优化思路，全部集中在微观结构调控：
- 基体树脂取舍
热塑性树脂（PEEK、PLA）：可熔融反复加工、能够回收，适配增材制造；高温环境蠕变变形明显
热固性环氧树脂：交联之后三维网状结构耐热、界面粘接优异；成型之后不可回收
- 优先选用连续纤维增强
对比短纤维，连续碳纤维可以把尼龙基体拉伸强度提升 6.3 倍；
⚠️避坑要点：纤维体积分数不要盲目超过 50%，纤维含量过高树脂很难浸透纤维束，孔隙大批量生成，力学性能反向下滑。
- 界面工程，攻克层间脱粘难题
界面就是荷载传递的桥梁，两套成熟优化方案：
-
纤维表面接枝改性 PEEK‑NH₂，层间剪切强度上涨 43.1%；
-
真空辅助打印工艺，孔隙率从 13.9% 下降至 4.2%。
做好界面改性，减少气孔、抑制纤维拔出和层间脱粘，增材件的硬伤便可大幅缓解。
图 3 纤维‑基体界面结构、同轴丝材制备设备
四、硬核数据对比！传统高压釜构件 VS 增材打印件>>
很多同学疑惑现在 3D 打印复合材料距离工业顶级水准还差多远，这里整理关键指标：
1、静拉伸强度
传统高压釜层合板孔隙率＜2%，单向拉伸强度可达 1.55‑2.34 GPa；
普通连续纤维打印件拉伸强度大约 503 MPa；经过浸渍压实优化最高来到 644.8 MPa，依旧存在不小差距。
2、疲劳寿命
逐层打印遗留的链状孔隙，变成裂纹快速扩展通道，打印件疲劳寿命对载荷极其敏感；载荷下调之后构件失效循环次数从 15 次飙升至 711 次。
3、高温抗蠕变
热固性传统构件高温稳定性优秀；热塑性打印件温度＞120℃蠕变会快速加剧；
小惊喜：打印急速冷却带来超高结晶度，结晶度比模压试样高出 183%‑214%，结晶结构可以抵抗蠕变形变。
五、科研风口：多模态检测 + AI 闭环，走向智能化复合材料制造>>
文章给出下一阶段研究方向，也是当下高热度选题，非常适合研究生定课题：
将多尺度仿真、深度学习、在线闭环控制三者结合，完成缺陷实时识别和工艺自适应调节
DeepLabv3 + 网络识别应变场裂纹，识别精度 92%
声发射网络判断损伤类型
主动红外成像检测构件内部隐藏缺陷
告别从前 "几何优先" 的打印思维，迈向可靠性优先的智能增材制造。
图 4 AI‑深度学习多模态损伤检测框架
文末总结｜整篇综述核心干货
✅传统成型工艺：低孔隙、高强度，受制于模具，复杂结构很难实现；
✅增材制造：设计自由度极高，原生缺陷为层间弱粘接、气孔、纤维取向不均；
✅性能提升三件套：连续纤维补强、树脂基体筛选、纤维‑基体界面改性；
✅未来赛道：AI 无损检测、闭环工艺调控，补齐打印构件稳定性短板。
