杰理JL703N SSD1306 OLED(128x64) 点阵屏移植说明

我是海飞2026-08-13 21:20

JL703N SSD1306 OLED(128x64) 点阵屏移植说明

目标平台：JL703N / br27

目标SDK: JL703N_le_audio_2.0.0_patch_01_11

参考实现：demo_701_142_oled_pixscoll\sdk（JL701N/br28，OLED 可正常工作）

效果：SSD1306 128x64 正常点亮，SOUNDBOX 风格 UI 显示，中文字库正常，音乐模式歌名可显示。

遗留：PC 模式界面因资源未画全而不完整（见 §8）。

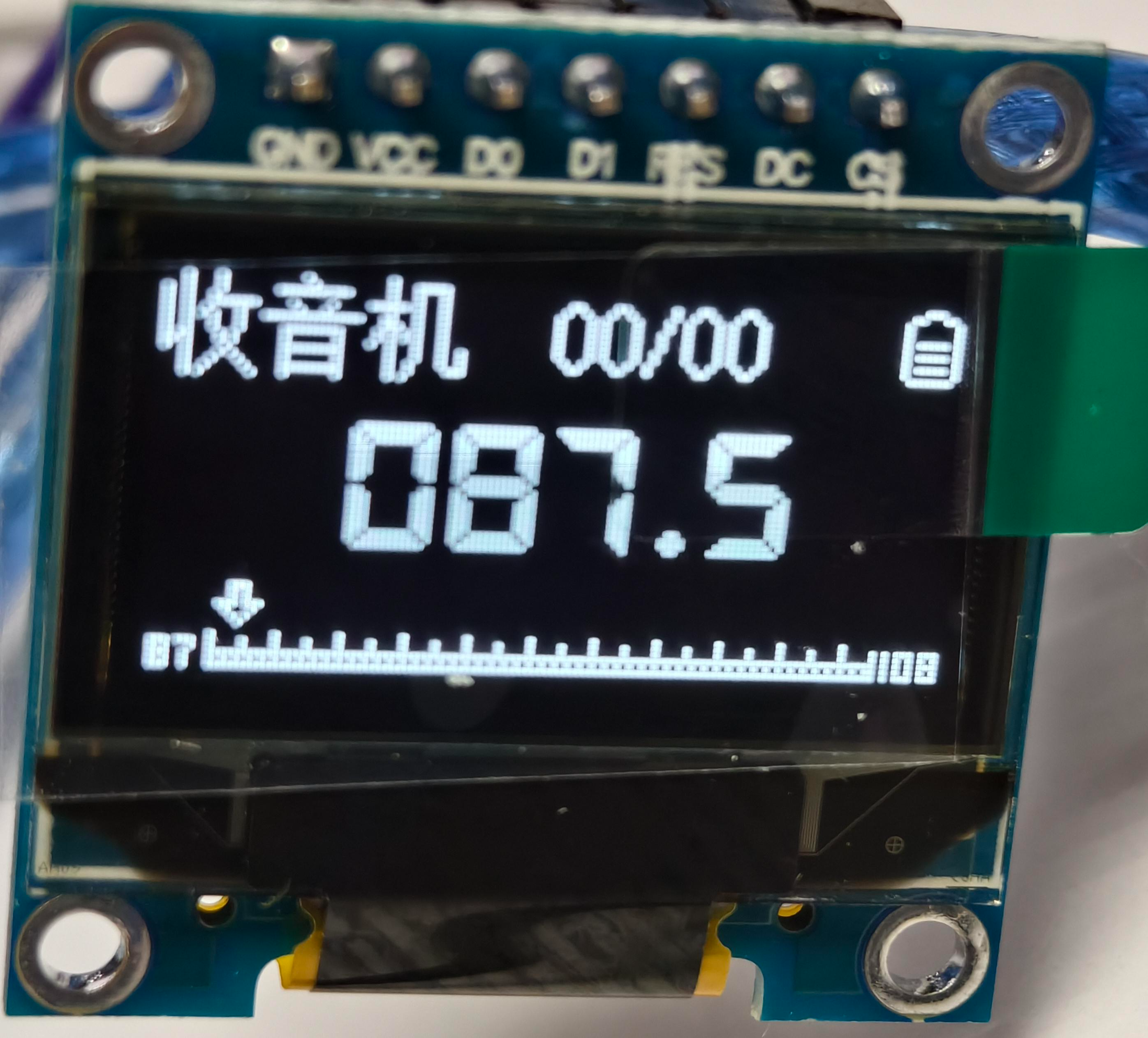

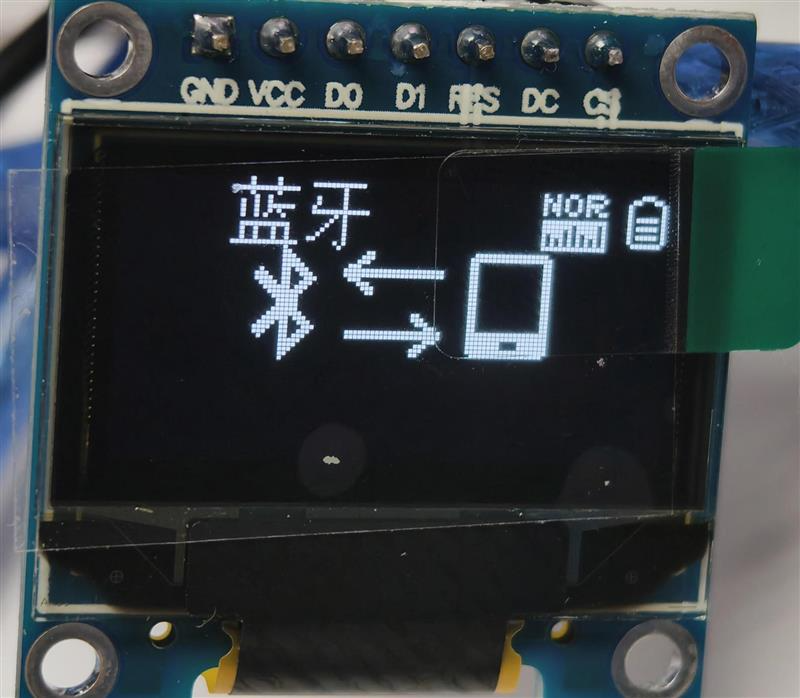

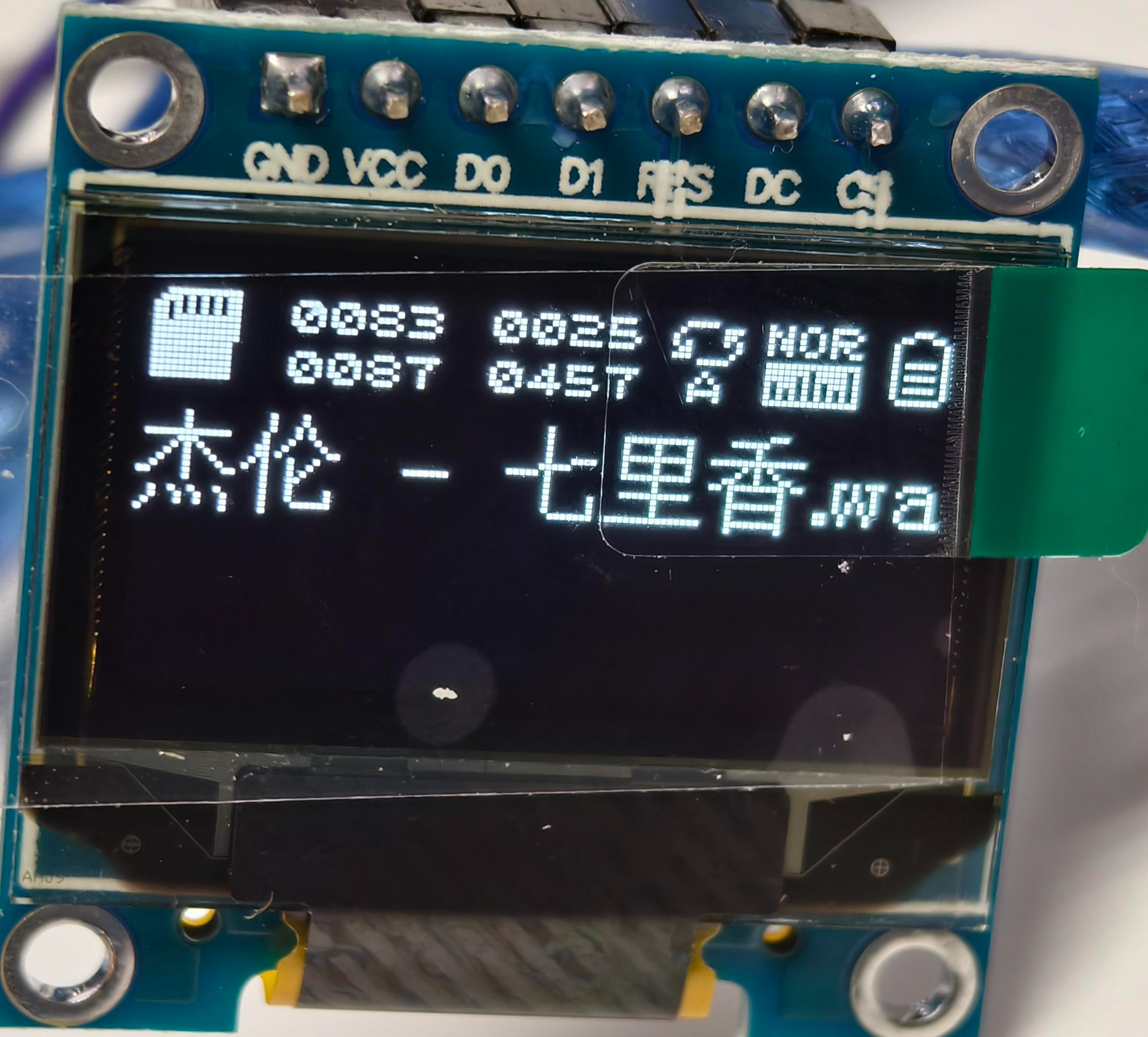

部分UI界面效果

一、背景：703 SDK 里并存两套互斥的 UI 框架

这是整个移植的核心。JL703N SDK 内同时保留了新旧两套 UI 框架，用 EXPORT_DOT_UI_ENABLE 二选一，

但原厂只做了源码层的开关，没有把库和头文件的切换做进构建系统，导致点阵屏那套没有编不进去。

点阵屏(OLED) 彩屏(默认)
静态库 ui_dot.a ui_draw.a res.a font.a ui_cpu.a ui_new.a ui_draw_new.a res_new.a font_new.a
头文件路径 interface/utils/ui interface/ui/jl_ui
框架代码 apps/common/ui/interface/*（软件 SPI 推屏） cpu/br27/ui_driver/*（IMD 硬件推屏）
屏驱注册宏 REGISTER_LCD_DEVICE() → 全局变量 lcd_drive REGISTER_LCD_DEVICE_NEW() → .lcd_device_info 段
屏驱文件 oled_spi_ssd1306_128x64.c lcd_spi_st7789v_240x240.c 等

两套框架的屏驱注册方式不兼容，且都会注册 lcd_interface 到 .lcd_if_info 段，必须严格二选一。

二、问题与处理过程

问题 1：编译报大量 undefined reference

现象

复制代码
undefined reference to `platform_get_file' / `ui_draw' / `ui_platform_init'
undefined reference to `ui_file_check_valid' / `ui_upgrade_file_check_valid'

根因

实际是：

复制代码
cpu/br27/ui_driver/interface/ui_platform.c:3271: error: use of undeclared identifier 'STRPIC_1'

该文件末尾的 "ui test demo" 段无条件引用了 STRPIC_1/PNG_PIC/TEXT_1 等控件 ID，

而这些 ID 只在 CONFIG_UI_STYLE == STYLE_JL_SOUNDBOX 时定义。编译失败 → 没生成 .o → 链接时符号全缺。

处理：给该 demo 段加风格条件编译（见改动 9）。

教训：make -j 出现 undefined reference 时，先往前翻找真正的 error:，别被链接错误误导。

问题 2：ASSERT lcd_device_begin != lcd_device_end

现象

log打印出现：

复制代码
find logo st7789v
ASSERT-FAILD: lcd_device_begin != lcd_device_end don't find lcd device!

根因

屏驱注册表 .lcd_device_info 段为空：

  1. 编译进来的 3 个彩屏驱动各自被 TCFG_LCD_SPI_ST7789V_ENABLE 等宏包住，而这些宏均为 0 → 文件全空；
  2. SSD1306 屏驱属于点阵屏那套，而 EXPORT_DOT_UI_ENABLE 从未被定义过，整段不参与编译。

处理：切换到点阵屏框架（改动 1~5）。

问题 3：切换框架后 33 个编译错误

现象 ：切到 apps/common/ui 后报缺头文件、函数参数个数不符、结构体字段不存在。

根因

用新库的头文件 去编译老框架的代码 。这套代码配套的是 interface/utils/ui（老 UI 库），

而 include_dir.txt 里只挂了 interface/ui/jl_ui（新库）。

处理 ：头文件路径和静态库一起切到老库（改动 1、2）。切换后编译错误 33 → 1。

问题 4：链接缺 ui_page_* 等 13 个符号

现象

编译出现：

复制代码
undefined reference to `ui_page_init' / `ui_page_add' / `get_direction' / `g_cur_left' ...

根因

lcd_ui_api.c 里的卡片滑动翻页 功能依赖新库 ui_new.a 才有的接口，老库 ui_dot.a 不提供。

参考 SDK 里这段代码是包在 #if (CONFIG_UI_STYLE == STYLE_JL_WTACH_NEW) 内的，703N 版本把条件去掉了。

处理 ：加 UI_CARD_SLIDE_ENABLE 开关（改动 7）。点阵屏无触摸屏，用不上该功能。

问题 5：ui_core_malloc ASSERT / open_resfile fail!

现象

log出现：

复制代码
open faild!
open_resfile fail!
ASSERT-FAILD: p != NULL ui_core_malloc   (ui_core_dot.c:127)

根因

ui_resources_manager.c:191 把资源路径硬编码 为 RES_PATH"JL/JL.res"（即 flash/res/JL/JL.res），

而 download.bat 打包的是 JL_OLED 目录 → 烧进去是 flash/res/JL_OLED/JL.res，路径对不上。

资源打不开 → jlui_load_window() 读到垃圾 window.len → malloc 失败 → ASSERT。

处理 ：打包前先把选中屏型的资源同步到 JL 目录，统一打包 JL（改动 6）。

问题 6：UI 只有几个模式文字，没有完整界面

根因

703N 自带的 JL_OLED 资源是近乎空的占位包：

文件 703N 原始 701 参考
JL.res（图片） 41708 30057
JL.str（文字） 28 24336
JL.sty（页面布局） 6392 41480
控件 ID 数 76 471

处理 ：移植 701 的 128x64 UI 工程与资源，风格切到 STYLE_JL_SOUNDBOX（改动 3、10、11、12）。

移植前验证过可行性：703N 的 STYLE_SOUNDBOX 业务代码引用 208 个控件 ID，

其中 189 个（91%）在 701 资源表中已有 ，缺的 19 个里 18 个是 SPDIF（701 无此模式）、1 个是触摸 demo 用的 PNG_PIC，

而这两部分对应的源文件本来就不参与编译（TCFG_APP_SPDIF_EN=0、触摸 demo 已排除）。

问题 7：打包报文件名超长

现象

复制代码
ERROR: The length(16) of the file name "JL.res.bak_empty" exceeds 15 characters.

根因 ：备份文件放在了会被打包的资源目录里，xcopy *.* 把它一起复制进 JL/。

处理 ：备份移出资源目录；同步改为只复制 JL.res/JL.str/JL.sty 三个文件（改动 6）。

注意：资源目录内的文件名不得超过 15 字符，且不要放任何无关文件。

问题 8：歌曲名不显示（无任何报错）

现象 ：日志证明链路完全正常，但屏上就是不显示歌名。

log打印：

复制代码
__FUNCTION__ =music_start type =show_lyric 0              ← 消息到达
>>>[ui test]:filename = 10kHz_sin_10min.wav, len = 19     ← 文件名取到
music start is_unicode = 1                                ← 走宽字符渲染
31 00 30 00 6B 00 48 00 7A 00 ...                         ← UTF-16LE 数据正确
（之后无任何输出，也无报错）

根因 （ui_synthesis_oled.c:772）

c 复制代码
info = font_open(NULL, language);
ASSERT(info, "font_open fail!");                    // 未触发，所以日志毫无异常
if (info && (FT_ERROR_NONE == (info->sta & (~FT_ERROR_NOTABFILE | FT_ERROR_NOPIXFILE)))) {
    ... 真正画字 ...                                 // 被静默跳过
}

font/ 目录只有 F_UNIC.PIX，缺配套的 .TAB 索引文件 。

font_open 返回非 NULL（不触发 ASSERT），但 info->sta 带 FT_ERROR_NOTABFILE 标志，

导致整个渲染分支被跳过 ------ 表现为"文字不显示且日志无任何报错"。

模式名等文字能显示，是因为它们走 JL.str 里的字符串图片，不经过字库。

处理 ：补入 F_GB2312.PIX + F_GB2312.TAB（改动 14）。

日志中 language:1 对应 Chinese_Simplified（见 font/language_list.h），正好匹配 GB2312 字库。

字库文件必须 .PIX 与 .TAB 成对存在，否则文字静默不渲染。

问题 9：PC模式界面左右各缺一块、电量图标无格数

现象：PC 模式首页左右两侧各缺一块内容，只有中间正常；电量图标不显示具体电量。两个 SDK 都有。

排查过程

第一层原因：703N 的 STYLE_SOUNDBOX 目录里没有 pc_action.c （701 的 STYLE_02 有）。

该文件负责 PC_VOL_LAYOUT 的"按音量键弹出、3 秒后自动收起"：

c 复制代码
case UI_KEY_VOLUME_INC:
case UI_KEY_VOLUME_DEC:
    ui_show(PC_VOL_LAYOUT);                                   // 按键才显示
static void pc_vol_lay_timeout(void *p) {
    if (ui_get_disp_status_by_id(id) == TRUE) ui_hide(id);    // 3秒后收起
}

缺该文件时音量布局按资源默认状态常驻，压在界面上。移植后（见改动 13）该问题解决，但左右缺块依旧。

第二层原因（根本原因）：统计各页面控件数后真相明确 ------

页面 控件数 页面 控件数
PAGE_7 SYS 132 PAGE_10 REC 45
PAGE_4 MUSIC 95 PAGE_9 LINEIN 43
PAGE_3 CLOCK 46 PAGE_2 FM 26
PAGE_1 BT 45 PAGE_8 PC 7

ui_128_64_JL02 工程里 PAGE_8 只画了骨架 （PC_LAYER/PC_LAYOUT/PC_PIC/PC_BAT/PC_VOL_LAYOUT/PC_VOL_PIC/PC_VOL_NUM），

没有状态栏、EQ、菜单等其它页面都有的元素。左右两侧在资源里压根没有内容，代码补不出来。

电量方面：pc_action.c 与 bt_action.c 的 battery_onchange 代码逐字相同

（都是 ui_battery_set_level(battery, get_vbat_percent(), incharge) + 1 秒定时刷新），

所以代码无误，嫌疑同样在 PC_BAT 的资源配置（ui_battery 需绑定各电量档位图片）。

处理 ：移植 pc_action.c（解决音量布局常驻）；界面补全需用 UI 绘图工具改工程，见 §8 已知限制。

判断"是代码问题还是资源问题"的快捷方法：统计目标页面的控件数，与同类页面横向对比。

差一个数量级基本可断定是资源没画。

三、改动总览

3.1 修改/新增的代码文件（14 个）

编号与「§4 修改内容详解」一致，可直接对照查看改动细节。

# 文件 改动内容 分类
1 build/Makefile.mk UI 静态库切到点阵屏版本（含原本从未链接的 ui_cpu.a） 构建
2 build/include_dir.txt UI 头文件路径 interface/ui/jl_ui → interface/utils/ui（原位替换） 构建
3 apps/soundbox/include/app_config.h 新增 USE_SSD1306_OLED 覆盖块 + EXPORT_DOT_UI_ENABLE 定义 构建
4 build/genFileList.c SSD1306 屏驱移出彩屏分支；OLED 下排除触摸 demo 构建
5 build/fileList.c 彩屏框架加 #ifndef EXPORT_DOT_UI_ENABLE 互斥保护（该文件实为死代码，仅为语义一致） 构建
6 cpu/br27/tools/download.c 打包前同步资源到 JL 目录，统一打包 JL 构建
7 apps/common/ui/lcd/lcd_ui_api.c 新增 UI_CARD_SLIDE_ENABLE 开关；平台数据补 .spi_cfg 源码
8 apps/common/ui/interface/ui_pushScreen_manager.c asm/spi.h→spi.h；spi_dev→hw_spi_dev 源码
8b apps/soundbox/device_config.c #if SUPPORT_SPI2 → #if SUPPORT_SPI2 && TCFG_HW_SPI2_ENABLE 源码
9 cpu/br27/ui_driver/interface/ui_platform.c 末尾 ui test demo 段加风格条件编译 源码
10 apps/soundbox/include/ui/style_jl02.h 控件 ID 表换成 701 的 471 个 ID（保留风格条件包裹） 源码
11 apps/soundbox/include/ui/ui_style.h ID_WINDOW_SPDIF/ID_WINDOW_SINK 在 PAGE_11/12 不存在时降级为 (-1) 源码
12 apps/soundbox/include/ui/res_config.h 表盘功能按屏类型开关；补 #include "app_config.h" 源码
13 apps/soundbox/ui/lcd/STYLE_SOUNDBOX/pc_action.c 新增: 从701移植PC模式UI(音量布局弹出/收起、电量刷新) 源码
--- apps/soundbox/board/br27/sdk_config.h 在 JLStudio 工具端设置（屏型、SPI1、引脚），勿手改，见 §5 工具

3.2 替换的资源文件（6 个）

路径 原大小 新大小 说明
cpu/br27/tools/JL_OLED/JL.res 41708 30057 图片资源（来自 701）
cpu/br27/tools/JL_OLED/JL.str 28 24336 字符串图片，原为空壳
cpu/br27/tools/JL_OLED/JL.sty 6392 41480 页面布局，原为空壳
cpu/br27/tools/JL/JL.res 41708 30057 ↓ 以下 3 个由 download.bat 自动同步
cpu/br27/tools/JL/JL.str 28 24336 无需手动维护
cpu/br27/tools/JL/JL.sty 6392 41480 无需手动维护

3.3 新增的文件与文件夹（5 项）

类型 路径 大小 说明
文件 cpu/br27/tools/font/F_GB2312.PIX 261702 简体中文字库（对应 language=1）
文件 cpu/br27/tools/font/F_GB2312.TAB 45008 字库索引表，缺它文字静默不渲染
文件夹 cpu/br27/tools/LCD_UI工程/ui_128_64_JL02/ --- 128x64 UI 绘图工程（含 project.bin/ename.h/工具脚本），从 701 复制
文件 apps/soundbox/ui/lcd/STYLE_SOUNDBOX/pc_action.c --- PC模式UI，从701的 STYLE_02 移植并适配703N接口
文件 doc_SSD1306_OLED移植说明.md --- 本文档

3.4 自动生成，无需手动维护

这些文件也会出现在 git status 里，但都是工具或构建产生的：

路径 来源
cpu/br27/tools/download.bat 由 download.c 预处理生成
build/fileList.mk、build/fileList.dumy 由 genFileList.c / fileList.c 生成
cpu/br27/sdk.ld 由 sdk_ld.c 生成
apps/soundbox/movable/section.txt、sdk_used_list.used 由对应 .c 预处理生成
apps/soundbox/board/br27/sdk_config.c、jlstream_node_cfg.h JLStudio 工具生成
cpu/br27/tools/ 下 *.bin *.elf *.map *.bc *.ufw 等 编译/打包产物

四、修改内容详解

构建配置

1. build/Makefile.mk --- UI 静态库切换到点阵屏版本

diff 复制代码
-	cpu/br27/liba/res_new.a \
-	cpu/br27/liba/ui_draw_new.a \
-	cpu/br27/liba/font_new.a \
-	cpu/br27/liba/ui_new.a \
+	cpu/br27/liba/res.a \
+	cpu/br27/liba/ui_draw.a \
+	cpu/br27/liba/font.a \
+	cpu/br27/liba/ui_dot.a \
+	cpu/br27/liba/ui_cpu.a \

注意 ui_cpu.a 是原 Makefile 从未链接过的，缺它会缺 imd_wait 等符号。

2. build/include_dir.txt --- UI 头文件路径切换（保持原有顺序位置，勿置顶）

diff 复制代码
--Iinterface/ui/jl_ui
--Iinterface/ui/jl_ui/ui/cpu/br27
+-Iinterface/utils/ui
+-Iinterface/utils/ui/ui/cpu/br27

必须替换在原位置。若置于文件开头，老库的 includes.h 会覆盖 interface/system/includes.h，

导致 late_initcall 等宏失效，全工程报错。

3. apps/soundbox/include/app_config.h --- 屏配置覆盖 + 框架选择

c 复制代码
#define USE_SSD1306_OLED            1
#if USE_SSD1306_OLED
#undef  CONFIG_UI_STYLE
#define CONFIG_UI_STYLE             STYLE_JL_SOUNDBOX
#undef  TCFG_LCD_OLED_ENABLE
#define TCFG_LCD_OLED_ENABLE        1
#undef  TCFG_OLED_SPI_SSD1306_ENABLE
#define TCFG_OLED_SPI_SSD1306_ENABLE 1
#undef  TCFG_SPI_LCD_ENABLE
#define TCFG_SPI_LCD_ENABLE         0
#undef  TCFG_LCD_SPI_ST7789V_ENABLE
#define TCFG_LCD_SPI_ST7789V_ENABLE 0
#endif

#if TCFG_LCD_OLED_ENABLE
#define EXPORT_DOT_UI_ENABLE        1
#endif

不要直接改 sdk_config.h ------ 它由 JLStudio 工具从 src/UI配置.json 生成并双向同步，手改会被覆盖。

排查过程中就遇到工具把 OLED 配置覆写回彩屏、导致构建突然失败的情况。

EXPORT_DOT_UI_ENABLE 用 #ifndef 判断，不用时必须整个不定义，不能定义为 0。

4. build/genFileList.c --- SSD1306 屏驱移出彩屏分支 + 排除触摸 demo

c 复制代码
// 屏驱挂到 OLED 开关下，否则选 OLED 时屏驱不编译，链接缺 lcd_drive
#if TCFG_OLED_SPI_SSD1306_ENABLE
c_SRC_FILES += apps/common/ui/lcd_drive/lcd_spi/oled_spi_ssd1306_128x64.c
#endif

// 触摸 demo 引用的 PNG_PIC 不在点阵屏 UI 工程中，点阵屏无触摸屏
#if (!TCFG_LCD_OLED_ENABLE)
c_SRC_FILES += apps/soundbox/ui/lcd/STYLE_SOUNDBOX/ui_touch_demo.c
#endif

5. build/fileList.c --- 彩屏框架加互斥保护

c 复制代码
#ifndef EXPORT_DOT_UI_ENABLE
objs += $(ROOT)/cpu/br27/ui_driver/interface/ui_platform.o \
        $(ROOT)/cpu/br27/ui_driver/lcd_drive/lcd_drive.o \
        ...
#endif

注意 ：fileList.c 实为死代码。顶层 Makefile:208 先用 genFileList.c 生成 fileList.mk，

Makefile.mk:143 include 它取得 c_SRC_FILES（链接实际使用的是它）；之后 Makefile.mk 的 pre_build

才用 fileList.c 覆盖该文件，对本次构建已无影响。真正生效的是 genFileList.c 。

这里改它只为保持两个文件语义一致，避免后人误读。

6. cpu/br27/tools/download.c --- 资源目录同步与打包路径对齐

bat 复制代码
if %LCD_SOURCE_ENABLE%A==2A (
    if exist JL_OLED\JL.res copy /Y JL_OLED\JL.res JL\ >nul
    if exist JL_OLED\JL.str copy /Y JL_OLED\JL.str JL\ >nul
    if exist JL_OLED\JL.sty copy /Y JL_OLED\JL.sty JL\ >nul
    set LCD_SOURCE_FILES=%LCD_SOURCE_FILES% font JL
)

彩屏分支同样处理。逐个文件复制而非通配符，避免把无关文件打包进去。

源码适配

7. apps/common/ui/lcd/lcd_ui_api.c --- 卡片滑动翻页开关

c 复制代码
#ifdef EXPORT_DOT_UI_ENABLE
#define UI_CARD_SLIDE_ENABLE    0
#else
#define UI_CARD_SLIDE_ENABLE    1
#endif

用它包住 g_cur_left/page_auto_scroll/ui_card_*/ui_page_* 相关代码段，

以及 3 处 #if 1 ui_card_ontouch(&t); #else ui_event_ontouch(&t); #endif 的分发开关。

8. apps/common/ui/interface/ui_pushScreen_manager.c --- 新旧 SDK 的 API 差异

diff 复制代码
-#include "asm/spi.h"
+#include "spi.h"     // 本SDK硬件SPI接口头位于 interface/driver/cpu/periph
-int __spi_dma_send(spi_dev spi, ...)
+int __spi_dma_send(hw_spi_dev spi, ...)

8b. apps/soundbox/device_config.c --- SPI2 配置的连带修复

diff 复制代码
-#if SUPPORT_SPI2
+#if SUPPORT_SPI2 && TCFG_HW_SPI2_ENABLE

开启 TCFG_HW_SPI1_ENABLE 后 spix_p_data[] 才参与编译，其中的 SPI2 分支会引用未定义的

TCFG_HW_SPI2_PORT_CLK 等宏，需补上使能判断。

9. cpu/br27/ui_driver/interface/ui_platform.c --- demo 段风格隔离

把文件末尾 "ui test demo" 段（ui_test_cb/ui_test_demo/TEXT1_onchange/REGISTER_UI_EVENT_HANDLER(TEXT_1)）

包进 #if (CONFIG_UI_STYLE == STYLE_JL_SOUNDBOX)，保留其外的 REGISTER_UI_STYLE。

（该文件在 OLED 配置下已不参与编译，此修复是为彩屏配置保留正确性）

10. apps/soundbox/include/ui/style_jl02.h --- 控件 ID 表替换

用 701 的 style_jl02.h（471 个控件 ID ，由 ui_128_64_JL02 工程导出）替换原有的表，

外层保留 #if (CONFIG_UI_STYLE == STYLE_JL_SOUNDBOX) 包裹。

必须保留风格条件，否则会与 style_soundbar.h 产生 880 个宏重定义警告

（ui_style.h 会同时 include 两个头文件）。

11. apps/soundbox/include/ui/ui_style.h --- SPDIF/SINK 页面降级

c 复制代码
#ifdef PAGE_11
#define ID_WINDOW_SPDIF       PAGE_11
#else
#define ID_WINDOW_SPDIF       (-1)     // ui_128_64_JL02 工程只画到 PAGE_10
#endif

ID_WINDOW_SINK 同理。模式功能仍可用，只是没有对应 UI 页面。

12. apps/soundbox/include/ui/res_config.h --- 表盘功能按屏类型关闭

c 复制代码
#if TCFG_LCD_OLED_ENABLE
#define UI_WATCH_RES_ENABLE     0//表盘功能
#else
#define UI_WATCH_RES_ENABLE     1//表盘功能
#endif

并补 #include "app_config.h"。

表盘功能（watch1~5 多表盘 + 表盘升级）只适用于彩屏手表产品，点阵屏开启会去加载不存在的 watch 资源，

并引用已废弃的 VM_WATCH_SELECT 等接口。

注意 ：FONT_PATH 等路径定义要保持在 #if (TCFG_UI_ENABLE) 分支内不变。

若整体切到简版分支，FONT_PATH 会丢掉 font/ 子目录，导致字库也找不到。

13. apps/soundbox/ui/lcd/STYLE_SOUNDBOX/pc_action.c （新增）--- PC模式UI

从 701 的 STYLE_02/pc_action.c 移植，负责 PC 页面的音量布局弹出/收起、电量定时刷新、按键处理。

移植时需适配 701→703N 的三处接口差异：

项目 701 703N
按键常量 KEY_MENU/KEY_OK/KEY_UP... UI_KEY_* 前缀（14 处）
按键动作 app_task_put_key_msg(KEY_MUSIC_PP, 0) app_send_message(APP_MSG_MUSIC_PP, 0)（5 处）
关机 power_off_deal(NULL, e->value - KEY_POWER_START) power_off_deal(APP_MSG_KEY_POWER_OFF) 单参数

老的按键消息枚举在 703N 的 key_event_deal.h:7 里整个被 #if 0 禁用，必须换成 APP_MSG_*；

PC 模式的按键消息表 mode/pc/pc_key_msg_table.c 用的正是这套，语义一致。

另需补 #include "app_msg.h"、"idle.h"，并把编译条件加上模式使能：

c 复制代码
#if (TCFG_UI_ENABLE && (CONFIG_UI_STYLE == STYLE_JL_SOUNDBOX) && TCFG_PC_ENABLE)

资源与字库

14. cpu/br27/tools/font/ --- 补入简体中文字库

复制代码
+ F_GB2312.PIX   261702    (简体中文字库，对应 language=1)
+ F_GB2312.TAB    45008    (索引表，缺它文字静默不渲染)

15. cpu/br27/tools/JL_OLED/ 与 JL/ --- 替换为 701 的完整 128x64 资源

复制代码
JL.res  41708 → 30057
JL.str     28 → 24336
JL.sty   6392 → 41480

16. cpu/br27/tools/LCD_UI工程/ui_128_64_JL02/ （新增目录）

从 701 复制的 128x64 UI 绘图工程，含 project.bin、ename.h、imagelist.txt

及绘图/资源生成工具启动脚本，后续可直接用它调整界面。

五、板级硬件配置（sdk_config.h，工具端设置）

c 复制代码
TCFG_HW_SPI1_ENABLE        1
TCFG_HW_SPI1_PORT_CLK      IO_PORTA_07    // → OLED D0/SCL
TCFG_HW_SPI1_PORT_DO       IO_PORTA_08    // → OLED D1/SDA
TCFG_HW_SPI1_BAUD          24000000

TCFG_TFT_LCD_DEV_SPI_HW_NUM 1             // 即 HW_SPI1
TCFG_LCD_PIN_RESET         IO_PORTA_01    // RES
TCFG_LCD_PIN_CS            IO_PORTA_02    // CS
TCFG_LCD_PIN_DC            IO_PORTA_04    // DC

lcd_ui_api.c 的平台数据里 .spi_cfg = TCFG_TFT_LCD_DEV_SPI_HW_NUM。

六、编译与烧录

bash 复制代码
make -j20          # 期望：0 error / 0 undefined reference / 0 macro redefined

烧录直接运行 cpu/br27/tools/download.bat，它会自动把 JL_OLED 同步到 JL 再打包。

验证启动日志的关键行

复制代码
spi pin rest:1, cs:2, rs:4, spi:1      ← 引脚与 SPI 口正确
spi open succ                           ← SPI1 打开成功
ui_platform_init :: [0,0,128,64]        ← OLED 分辨率正确
open success: 0x419a4c                  ← 资源文件打开成功(不是 open faild!)
dc->width : 128, dc->lines : 64
dc->data_format: 4                      ← 4 = DC_DATA_FORMAT_MONO 单色

页面对应关系 （ui_style.h，SOUNDBOX 风格）

页面 用途 页面 用途
PAGE_0 主页 PAGE_6 关机/待机
PAGE_1 蓝牙 PAGE_7 系统设置
PAGE_2 FM PAGE_8 PC
PAGE_3 时钟 PAGE_9 LINEIN
PAGE_4 音乐 PAGE_10 录音
PAGE_5 开机 --- ---

七、注意事项

  1. sdk_config.h 不要手改 ------ JLStudio 工具会覆盖。配置改动统一写在 app_config.h 里 #undef + #define。
  2. 两套 UI 框架必须二选一 ------ 同时链接会导致 lcd_get_hdl() 取到哪一套不确定。
  3. build/fileList.c 是死代码 ------ 改文件列表请改 build/genFileList.c。
  4. 字库 .PIX/.TAB 必须成对 ------ 缺 .TAB 时文字静默不渲染且无任何报错。
  5. 资源目录保持干净 ------ 文件名 ≤15 字符，不要放备份等无关文件，否则打包报错。
  6. 改 UI 界面 ------ 用 LCD_UI工程/ui_128_64_JL02/模式界面/ 下的工具，导出后需同步更新
    style_jl02.h 的控件 ID 表（工程导出的 ename.h，记得保留风格条件包裹）。
  7. font.a 的调试打印 ------ 运行时会持续打印 language_id == 1 / comming in Chinese_Simplified，
    这是库内部裸 log_print（无 TAG 开关），属正常现象，量产时关 TCFG_DEBUG_UART_ENABLE 即可。

八、已知限制

  • PC 模式界面不完整 ：ui_128_64_JL02 工程里 PAGE_8 只有 7 个控件（同类的 LINEIN 页有 43 个），
    左右两侧无内容、电量图标无格数，属资源未画全，代码无法弥补。补全方法：

    复制代码
    SDK/cpu/br27/tools/LCD_UI工程/ui_128_64_JL02/模式界面/
    step1-打开UI绘图工具.bat      ← 打开 PAGE_8，参考 PAGE_9(LINEIN) 布局补画
    step2-打开UI资源生成工具.bat  ← 导出新的 JL.res/JL.str/JL.sty
    project/ename.h               ← 导出后控件ID表会更新

    导出后把三个资源文件放回 cpu/br27/tools/JL_OLED/，用新 ename.h 更新 style_jl02.h
    （保留外层 #if (CONFIG_UI_STYLE == STYLE_JL_SOUNDBOX) 包裹）；新增控件若需代码驱动，
    再往 pc_action.c 里加对应的 REGISTER_UI_EVENT_HANDLER。

  • SPDIF / SINK 模式无 UI 页面 ：ui_128_64_JL02 工程只画到 PAGE_10，二者的 ID_WINDOW_* 已降级为 (-1)。
    需要时用 UI 绘图工具补页面，并同步更新 style_jl02.h。

  • 卡片滑动翻页功能不可用 ：老 UI 库 ui_dot.a 不提供 ui_page_* 接口，点阵屏无触摸屏，不影响使用。

  • 表盘功能不可用 ：点阵屏已关闭 UI_WATCH_RES_ENABLE。

九、移植到其它 SDK 版本

以 JL703N_le_audio_2.0.0_patch_01_03_offline 为例（已完成并编译通过）。

不同 SDK 版本的构建系统可能完全不同，移植点要跟着变。

9.1 先确认构建系统类型

本 SDK offline 版
源文件列表 build/genFileList.c 预处理生成，支持 #if 条件 硬编码在顶层 Makefile 的 c_SRC_FILES，make 语法无法条件编译
UI 库 / include 路径 build/Makefile.mk、build/include_dir.txt 都在顶层 Makefile
build/fileList.mk 实际生效 没被 include，是死文件

判断方法：grep -n "^include\|c_SRC_FILES" Makefile，看列表从哪来。

9.2 offline 版的移植要点

顶层 Makefile 三处

  1. include 路径 -Iinterface/ui/jl_ui → -Iinterface/utils/ui（连同 /ui/cpu/br27）
  2. UI 库 → res.a ui_draw.a font.a ui_dot.a ui_cpu.a
  3. c_SRC_FILES：加入点阵屏框架 7 个文件 + pc_action.c；删除彩屏 IMD 框架 5 个文件

为什么彩屏框架必须从列表删除，不能靠 C 宏

c 复制代码
#include "asm/imb.h"          // ← 第11行，属新版UI库
...
#if (...) && !defined(EXPORT_DOT_UI_ENABLE)   // ← 第19行，太晚了

#include 在条件之前就被处理，切到老库后直接 fatal error: 'asm/imb.h' file not found。

C 宏只能挡住代码体，挡不住 #include。

编辑 c_SRC_FILES 的坑 ：不要在列表中间插空行或注释，会打断续行符 \，

导致后面以 Tab 开头的行被当成 recipe，报 recipe commences before first target。

说明文字要写在 c_SRC_FILES := \ 之前。

靠 C 宏排除的文件（Makefile 无法条件编译，只能改源码条件）

文件 原条件 改为
spdif_action.c #if (TCFG_UI_ENABLE&&(CONFIG_UI_STYLE == STYLE_JL_SOUNDBOX)) 追加 && TCFG_APP_SPDIF_EN
sink_action.c 同上 追加 && TCFG_LOCAL_TWS_ENABLE
ui_touch_demo.c 同上 追加 && !TCFG_LCD_OLED_ENABLE

这三个文件原本只判断 UI 风格，切到 SOUNDBOX 后会被编译，但它们引用的

SPDIF_*/SINK_*/PNG_PIC 控件不在 128x64 工程里。改完后 .o 为空文件。

9.3 可直接复制的文件

两版内容一致，可直接覆盖：

res_config.h、ui_style.h、style_jl02.h、lcd_ui_api.c、ui_pushScreen_manager.c、

ui_platform.c、pc_action.c，以及资源(JL_OLED/*)、字库(font/F_GB2312.*)、UI工程目录。

不能直接覆盖 的：app_config.h（两版有 41 行配置差异，需插入式修改）。

可能不用改 的：device_config.c ------ patch 版官方已修好 #if TCFG_HW_SPI2_ENABLE && SUPPORT_SPI2。

9.4 板级差异要单独核对

offline 版的屏挂在 SPI2 而非 SPI1：

本 SDK offline 版
TCFG_TFT_LCD_DEV_SPI_HW_NUM 1 (HW_SPI1) 2 (HW_SPI2)
屏 CLK / DO SPI1 = PA07 / PA08 SPI2 = PA07 / PA08（物理引脚相同）
SPI1 用途 屏 其它外设(PB14/PB13/PB12)

物理接线一样，只是挂在不同 SPI 控制器上。因此 app_config.h 的覆盖块里不要 强制

TCFG_HW_SPI1_ENABLE，屏用哪个口应由工具端 TCFG_TFT_LCD_DEV_SPI_HW_NUM 决定，

只需保证对应的 TCFG_HW_SPIx_ENABLE 为 1。移植到新板子时务必先核对这一项。

相关推荐
wabs6662 小时前
关于图论【最短路径之Bellman_ford 算法（单源有限最短路）|卡码网96.城市间货物运输III的思考】
数据结构·算法·图论·卡码网·bellman_ford·单源有限最短路
芯岭技术郦4 小时前
OM6625A芯片 Timer 定时器计数模式使用说明
stm32·单片机·嵌入式硬件
lsylalalala4 小时前
常见的排序算法1
数据结构·算法·排序算法
想吃火锅10055 小时前
【leetcode】54. 螺旋矩阵
算法·leetcode·矩阵
想吃火锅10055 小时前
【leetcode】300. 最长递增子序列
算法·leetcode·职场和发展
imaol15 小时前
数据结构---队列
java·数据结构·算法
数模竞赛Paid answer5 小时前
2026年电工杯数学建模A题绿电直连型电氢氨园区优化运行求解全过程论文及程序
算法·数学建模·电工杯
疯狂打码的少年5 小时前
【数据结构】串的模式匹配：KMP算法（重点）
数据结构·笔记·算法
Dr.kangder6 小时前
嵌入式面试总结（八）——大小端
嵌入式硬件·面试·职场和发展·架构·嵌入式
热门推荐
01GitHub 镜像站点02VSCode+CodeX扩展，无法启动03国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）042026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？05微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新06Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费07AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路08历年考研数学一、数学二、数学三真题试卷及答案PDF09如何新建文件夹？ 电脑新建文件夹的4种方法102026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片
