1. CiA402协议

关于该协议，笔者之前也没有关注。也是遇到了具体的问题，笔者查阅资料，分析可能与笔者使用伺服电机时的状态机有关。

状态机是什么东西？其实就是电机当前所处的状态。伺服电机厂家在设置电机驱动成时，要考虑电机在什么状态，定义了电机运动控制的状态，以及各个状态之间的转化，才能有有条理地控制电机。

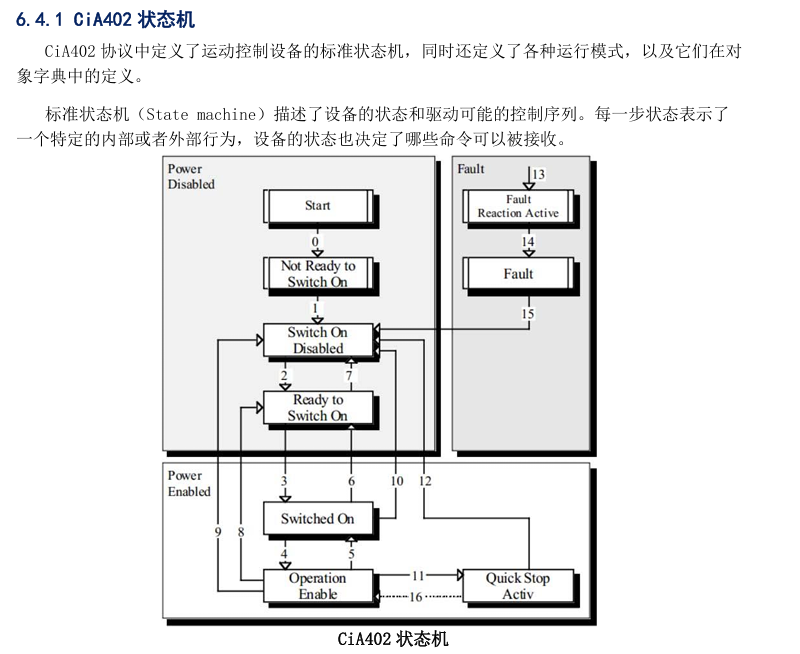

CiA402协议中重要的一条就是关于状态机的定义。我们看下面这张图。只有在Operation Enable下，才是驱动器正常运行的状态。

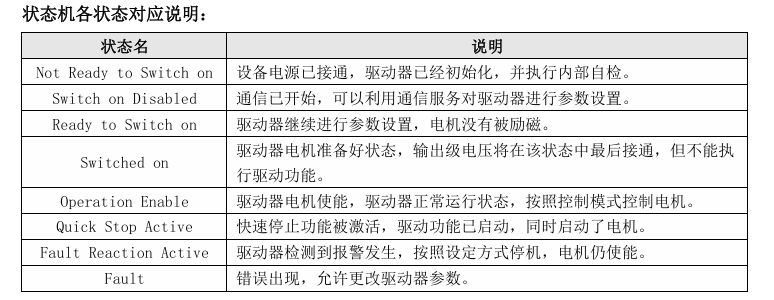

状态机各状态对应说明：

以某款电机为例：

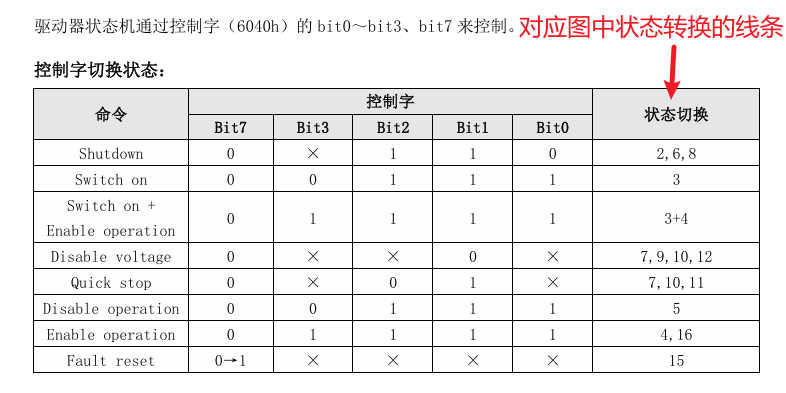

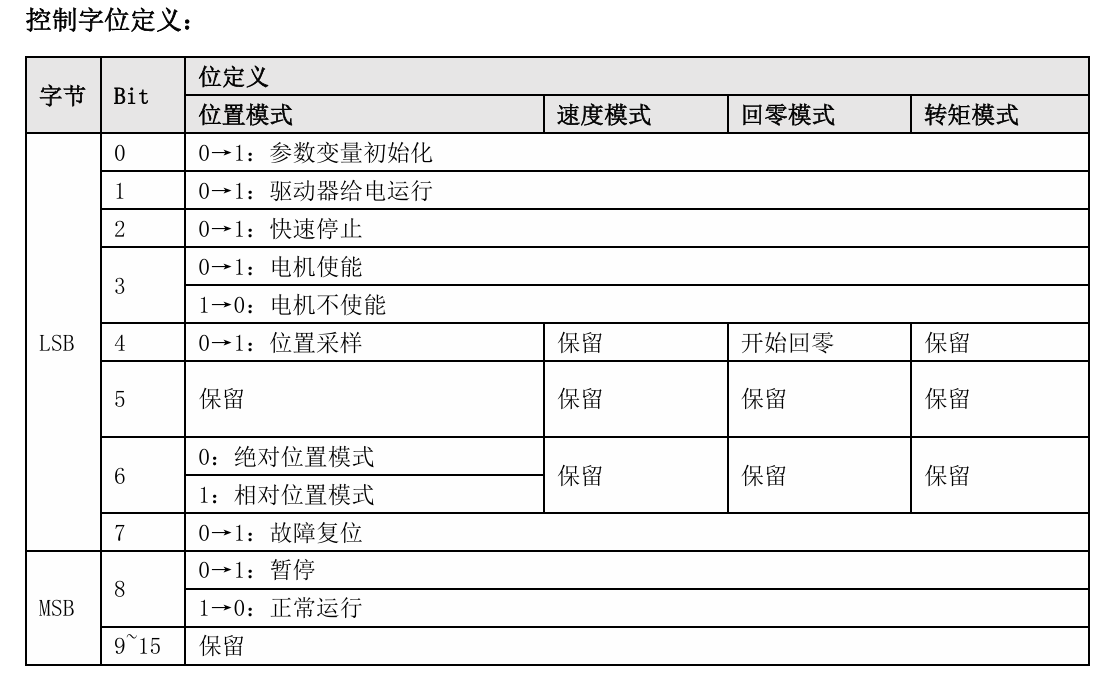

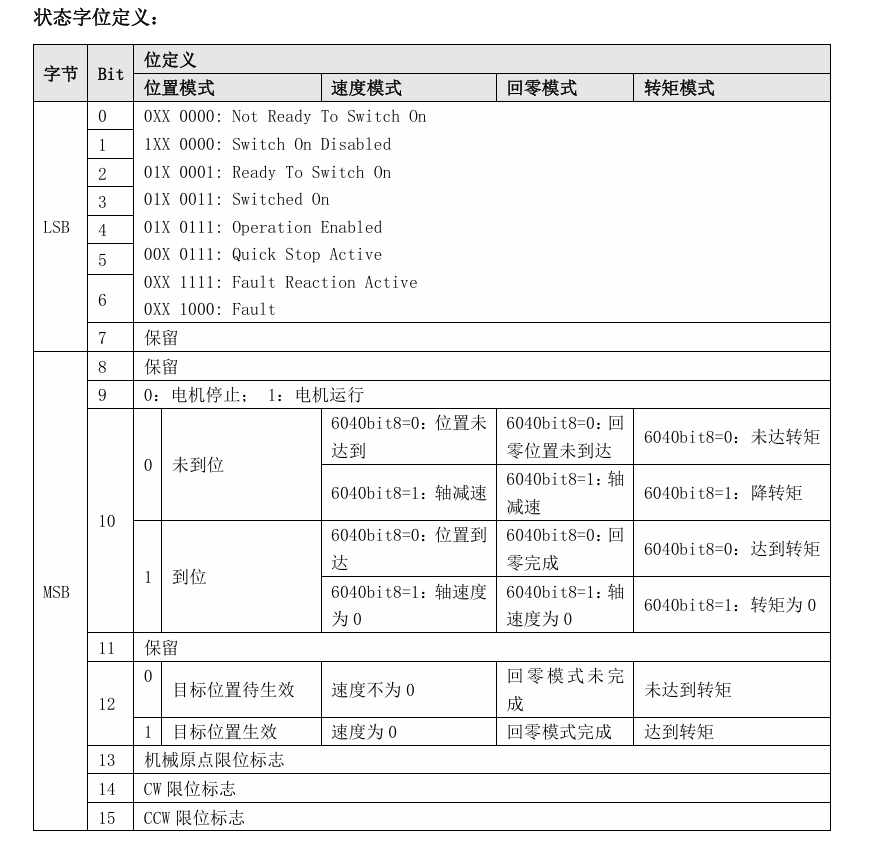

关于驱动器的启停控制指令和状态描述主要通过状态字6040h和状态字6041h来实现。

2 问题分析：运动控制命令下发，但电机不运动

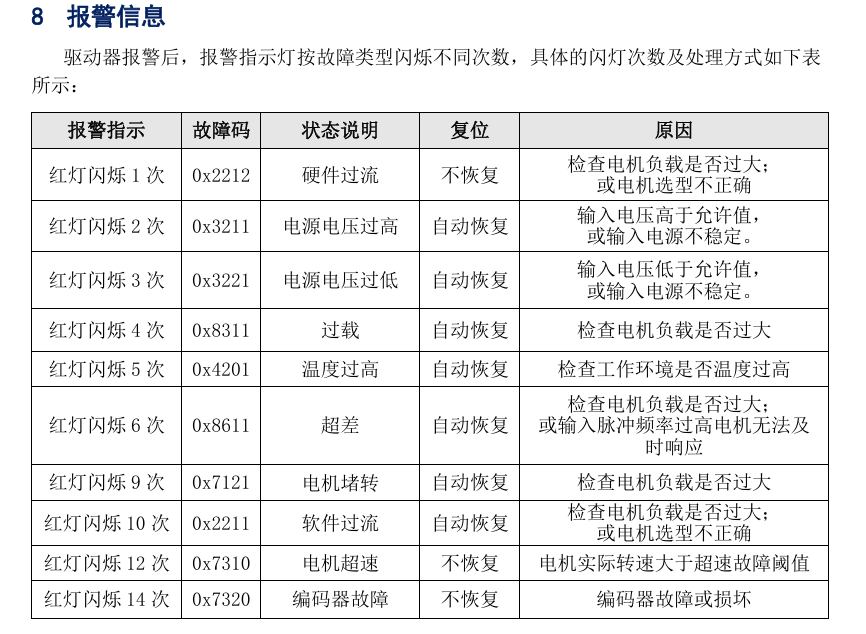

笔者，遇到"运动控制命令下发，电机不运动"的情况，该情况是在频繁测试电机运动的情况下出现，也就是对电机做疲劳性测试的时候出现。且出现上述情况时，读取电机故障码，为0x00，也就是没有发生下面这些硬件故障。

2.1 分析原因

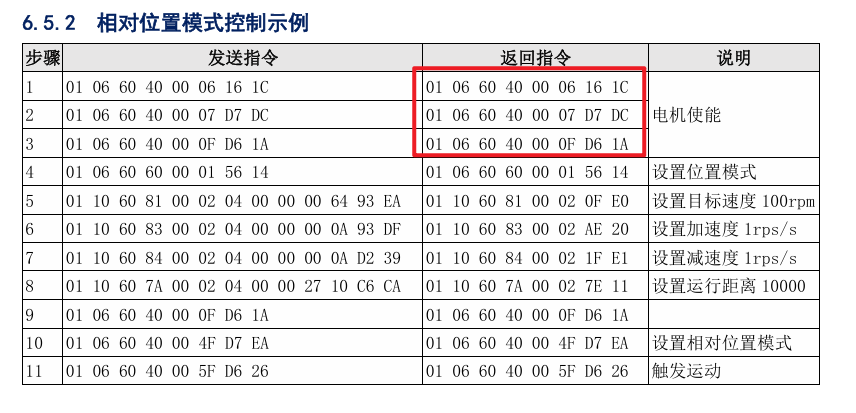

电机初始运动时，必须下发三条命令，使得电机到Operation Enable 状态。这三条初始化命令，笔者只在电机上电后，发一次。后续的所有运动控制，只下发速度，加减速，目前位置的命令。

那么，当"运动控制命令下发，电机不运动"这种情况的可能原因是，电机跳出了Operation Enable 状态，在非Operation Enable 状态下，即使给电机发目标位置的命令，电机也不运动。且此时，无硬件故障报警。

可能存在导致电机跳出Operation Enable状态的场景：

（1 ）快速停止激活（Quick Stop Active）触发原因：外接急停 /

限位开关瞬时抖动、总线误发快速停止控制字、电压波动触发驱动器软快停；

表现：驱动器不会记故障码，只是进入快停锁定态，拒绝新定位指令；协议硬性规定：只能下发

0x06（Shutdown）退出该状态，直接发启动命令无效，是你偶发停机头号诱因。（2）.状态机卡在过渡中间态 CiA402

标准合法使能链路固定：0x06(关机复位) → 0x07(上电预备) → 0x0F(运行使能)

触发原因：高频循环启停、指令下发时序错位、单次指令丢包，状态停在0x07(Switched On)过渡态，没抵达最终可运行态；

表现：参数能正常读写，但触发运动指令无响应，无任何报警；跳过 0x06 直接重复发 0x0F，协议不允许越级跳转，无法脱困。（3）临时

IO 信号边沿触发锁定触发原因：限位、使能 DI 口接线松动、机械振动造成通断瞬跳，瞬时触发锁定逻辑，信号很快恢复正常；

表现：信号回弹后锁定标记不会自动清除，驱动器静默拒动，全程不生成故障记录。（4）通讯扰动带来的状态位偏移触发原因：485 /

总线电磁干扰，控制寄存器6040h个别 bit 被异常改写，使能标志失效；表现：表面通讯应答正常，内部运行权限丢失，无故障码，补发

0x06 可刷新修正状态位。

驱动器能不能执行运动指令，完全由当前所处状态决定，不是收到指令就会跑。

2.2 分区与基础状态含义

（1）Power Disabled（断电未励磁大区，电机完全无法运转）

Not Ready to Switch On：刚上电自检阶段，仅初始化硬件，不能读写参数、不能运动；
Switch on Disabled：通讯连通、可改参数，但电机不通电励磁，所有运动命令无效；

（2）Power Enabled（上电励磁大区，正常工作核心区，你的设备日常运行区）

Ready to Switch On：参数可配置，电机未励磁；
Switched on：电机预备通电、输出电压就绪，但禁止执行运动动作，只等待最终使能；
Operation Enable：唯一可以正常跑定位 / 速度指令的合法运行态；
Quick Stop Activ（快速停止激活）：最常见非故障锁定态，电机维持励磁，但冻结所有新运动指令，不报硬件故障；

（3）Fault（故障大区，硬件报错锁定）

Fault Reaction Active：触发故障后紧急停机，电机暂保持励磁；
Fault：彻底故障锁定，必须先清除故障码才能重回正常链路。

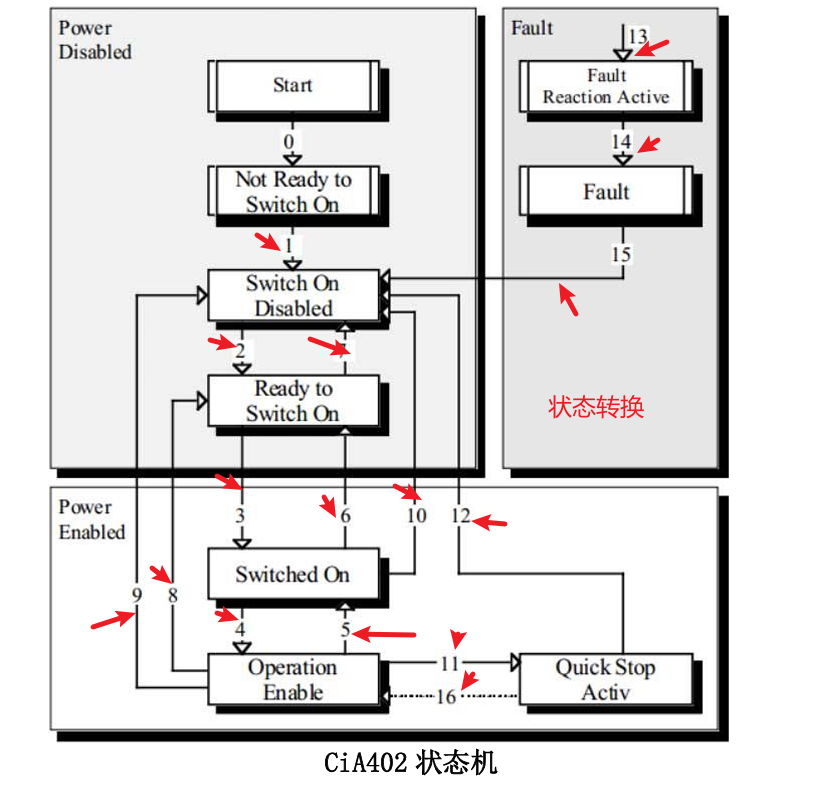

2. 标准正常使能跳转路径（对应你手册三步指令）

Switch on Disabled(0x06指令触发跳转2) → Ready to Switch On(0x07 指令触发跳转 3) → Switched on(0x0F 指令触发跳转 4) → Operation Enable（可运动）

这条递进链路不允许越级跳转：跳过前置指令直接发最终使能命令，状态机不会响应。

3.3 总结

所以，用户手册中，三条初始化命令，每次运动控制命令下发时，不能省。这是保障伺服电机能够按照状态机控制顺序，正常影响控制命令的关键。能够在电机非预期跳出Operation Enable状态时，修正电机状态，正常影响控制命令。

############################################################################################################
交流使人进步，碰撞产生火花！欢迎大家留言评论！ ############################################################################################################
