Android视频监控系统技术总结

一、系统概述

这是一款基于 Android 平台的实时视频监控应用，采用 C/S 架构，由两个独立 APK 组成：

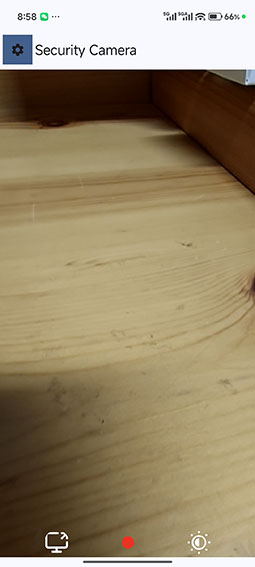

security_camera（摄像机端）：部署在采集设备上，负责视频采集、编码、本地存储与网络推流

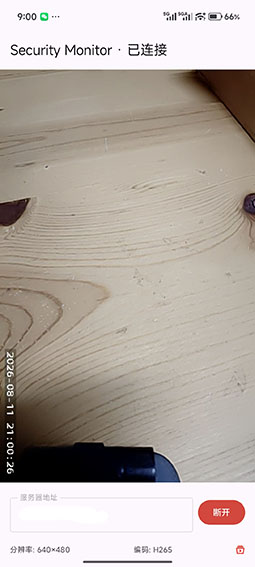

security_monitor（监视器端）：部署在观看设备上，负责视频流接收、解码与实时显示

系统基于 Android 原生 MediaCodec 实现硬件编解码，通过 WebSocket 进行实时视频流传输，整体延迟低、资源占用少，支持 H.264/H.265 两种编码格式自适应。

二、整体架构

2.1 架构分层

系统采用清晰的分层设计，从下到上依次为：

层级	摄像机端	监视器端	职责
采集/输出层	CameraX + ImageAnalysis	SurfaceView	原始帧采集 / 最终画面渲染
编解码层	VideoEncoder（MediaCodec）	StreamDecoder（MediaCodec）	视频硬编码 / 硬解码
传输层	StreamWebSocketServer（WebSocket 服务端）	StreamClient（WebSocket 客户端）	视频帧网络传输
业务层	StreamManager / MyCameraManager	StreamViewModel	生命周期管理、状态协调
表现层	Jetpack Compose（MainSurface/SettingsSurface）	Jetpack Compose（MainScreen）	用户交互界面

2.2 数据流全景

复制代码

摄像机端：
  CameraX 预览 → ImageAnalysis(YUV_420_888)
      → 水印叠加（WatermarkOverlay）
      → VideoEncoder 硬编码（H.264/H.265）
       ├→ MediaMuxer → MP4 文件（本地录像）
       └→ OnEncodedDataListener → StreamManager → WebSocket Server → 网络

监视器端：
  网络 → WebSocket Client（OkHttp）
      → StreamClient 协议解析
       ├→ 配置消息（JSON）→ StreamDecoder.configure()
       └→ 帧数据（二进制）→ StreamDecoder.feedData()
      → MediaCodec 解码 → Surface 渲染

三、摄像机端核心实现

3.1 相机采集：CameraX + ImageAnalysis

相机子系统以 MyCameraManager 为核心管理器，基于 CameraX 库实现：

预览用例（Preview）：绑定 PreviewView 实现实时取景，支持 PERFORMANCE 模式
图像分析用例（ImageAnalysis）：以 YUV_420_888 格式输出每一帧，供编码和水印处理使用

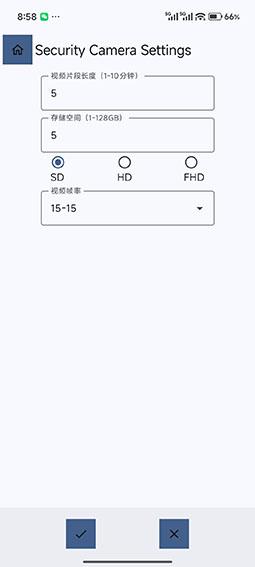

分辨率策略：支持 SD（640×480）、HD（1280×720）、FHD（1920×1080）三档，通过 ResolutionSelector 配置
背压策略 ：采用 STRATEGY_KEEP_ONLY_LATEST，确保编码线程始终处理最新帧，避免帧堆积

帧率控制方面，低帧率模式下通过时间戳对比主动跳帧，确保编码帧率稳定在设定值。

3.2 视频编码：双输出解耦设计

VideoEncoder 是编码层的核心，其最大特点是编码器核心与输出目标解耦：

复制代码

MediaCodec（编码器核心）
    ├→ 输出 1：MediaMuxer → MP4 文件（本地录像）
    └→ 输出 2：OnEncodedDataListener → 网络流（StreamManager）

关键设计点：

双路独立启停：文件录制和网络流传输可分别启动/停止，互不影响。编码器根据输出目标活跃度自动启停------只要有一路输出活跃，编码器就保持运行；全部停止时编码器自动释放。
编码格式自适应：初始化时检测设备 HEVC 支持能力，优先使用 H.265 编码，不支持则回退到 H.264（Baseline Profile）。
动态 Muxer 初始化：MediaMuxer 不在编码器创建时初始化，而是在开始录制时才创建，支持随时启停录像而不中断编码流。
输出格式缓存：编码器输出格式变化（含 SPS/PPS）时缓存格式信息，后续启动文件输出或新客户端连接时可直接使用。

3.3 水印叠加：YUV 层面处理

WatermarkOverlay 在编码前的 YUV 数据上直接叠加时间戳水印：

工作在 YUV 色彩空间，避免 YUV→RGB→YUV 的多次格式转换开销
支持动态分辨率适配（根据实际帧尺寸更新水印位置）
叠加操作在 ImageAnalysis 的分析线程中完成，与编码流水线串行

3.4 网络推流：WebSocket 服务端

传输层由 StreamManager （单例）和 StreamWebSocketServer 组成：

协议设计：

文本帧（JSON）：传输编码器配置信息，包括 mime 类型、分辨率、csd-0/csd-1（Base64 编码的 SPS/PPS）
二进制帧 ：传输实际编码数据，帧结构为 [1字节帧类型][8字节时间戳(大端)][NAL数据]
帧类型定义：0x01=Config帧、0x02=关键帧、0x03=P帧

关键机制：

Config 帧缓存：服务器缓存编码器的配置帧（SPS/PPS），新客户端连接时立即推送，确保客户端无需等待下一个关键帧即可开始解码。
多客户端广播：支持多个监视器同时连接观看，编码数据通过 WebSocket 广播给所有已连接客户端。
前台服务保活：VideoStreamService 以前台服务形式运行，显示常驻通知，防止系统在后台杀死推流进程。

3.5 本地录像与存储管理

分段录制：视频按固定时长分段保存，每段结束后自动启动下一段，保证长时间连续录制
循环覆盖：存储空间不足时自动删除最旧的视频文件，实现滚动存储
文件命名：SECURITY_ + 时间戳 + .mp4，按文件名即可判断录制时间

3.6 息屏模式

系统支持息屏监控模式：

降低屏幕亮度至最低，减少功耗
保持 CameraX 和编码器正常运行
通过 WakeLock 保持 CPU 唤醒
启动前台服务防止进程被杀
适用于长时间无人值守监控场景

四、监视器端核心实现

4.1 流客户端：OkHttp WebSocket

StreamClient 基于 OkHttp 的 WebSocket 实现客户端连接：

自动心跳：配置 pingInterval（30秒），保持长连接活跃
消息分发：区分文本消息和二进制消息，分别走配置解析和帧数据处理路径
连接状态回调：通过 onConnectionChanged / onError 回调通知上层连接状态变化

4.2 视频解码：异步输出轮询

StreamDecoder 基于 MediaCodec 实现硬件解码，采用 独立线程轮询输出 的模式：

解码流程：

收到配置消息 → 创建 MediaFormat（设置 csd-0/csd-1）→ configure + start
收到帧数据 → dequeueInputBuffer → 写入数据 → queueInputBuffer
独立线程 drainOutputLoop → dequeueOutputBuffer → releaseOutputBuffer(render=true) → Surface 渲染

关键设计点：

Surface 延迟就绪处理：考虑到 SurfaceView 创建可能晚于配置消息到达，解码器缓存所有配置参数（mime、宽高、csd-0/1、旋转角度），Surface 就绪后自动重新配置解码器。
独立解码线程：输出缓冲区的读取在独立线程中循环进行，不阻塞网络接收线程，避免帧延迟累积。
旋转角度支持：通过 MediaFormat.KEY_ROTATION 设置视频旋转角度，适配摄像机端不同的安装方向。

4.3 MVVM 架构

监视器端采用 Jetpack Compose + ViewModel 的 MVVM 架构：

StreamViewModel：管理连接状态、视频参数、帧计数等 UI 状态
MainScreen：Compose 实现的主界面，包含地址输入、连接按钮、视频显示区域
状态驱动 UI，数据流向清晰

五、传输协议详解

5.1 握手阶段

客户端连接后，服务端立即发送两条消息：

配置 JSON（文本帧）：

json 复制代码

{
  "type": "config",
  "mime": "video/avc",
  "width": 640,
  "height": 480,
  "csd0": "J0K0HkCqQ...",  // Base64 编码的 SPS
  "csd1": "A4A8sA=="       // Base64 编码的 PPS
}

Codec Config 二进制帧：携带完整的 csd-0/csd-1 二进制数据，帧类型 0x01

5.2 数据阶段

后续以二进制帧持续发送编码数据：

偏移	长度	字段	说明
0	1 字节	frame_type	0x02=关键帧，0x03=P帧
1	8 字节	pts	presentationTimeUs，大端序（高位字节在前）
9	N 字节	nal_data	NAL 单元数据

六、技术亮点

纯硬件编解码：全程使用 MediaCodec 硬编硬解，CPU 占用低，支持高清实时传输
编码器双输出解耦：一份编码数据同时供给本地录像和网络推流，两路独立启停
Config 帧缓存机制：新客户端秒开，无需等待下一个关键帧
Surface 就绪适配：优雅处理 Surface 晚于配置到达的时序问题
低延迟设计：ImageAnalysis 直连编码器，WebSocket 二进制帧传输，解码线程独立轮询
后台保活方案：前台服务 + WakeLock 双重保障，息屏模式下持续运行
H.265 自适应：根据设备能力自动选择最优编码格式

七、模块依赖

依赖库	用途
CameraX	相机预览与帧采集
Android MediaCodec	硬件编解码
Java-WebSocket（org.java-websocket）	WebSocket 服务端
OkHttp	WebSocket 客户端
Jetpack Compose	UI 界面
AndroidX Lifecycle / ViewModel	生命周期与状态管理
SharedPreferences	配置持久化
