别再只说“走 B+Tree”：一条 SQL 在 InnoDB 中的完整寻址过程

别再只说"走 B+Tree"：一条 SQL 在 InnoDB 中的完整寻址过程

一条再普通不过的主键查询，背后究竟发生了什么？

sql 复制代码

SELECT id, nickname, email, bio
FROM shop.user_profile
WHERE id = 42;

"通过 B+Tree 找到记录"当然没有错，但这句话跳过了最值得理解的部分：Server 怎样把 42 交给 InnoDB？InnoDB 怎样知道根页在哪里？目标页不在内存怎么办？进入一个 16KiB 页之后，Page Directory、记录链和 heap_no 怎样协作？最后，一段没有字段名和分隔符的 Compact 字节，又怎样还原成 id、nickname、email 和 bio？

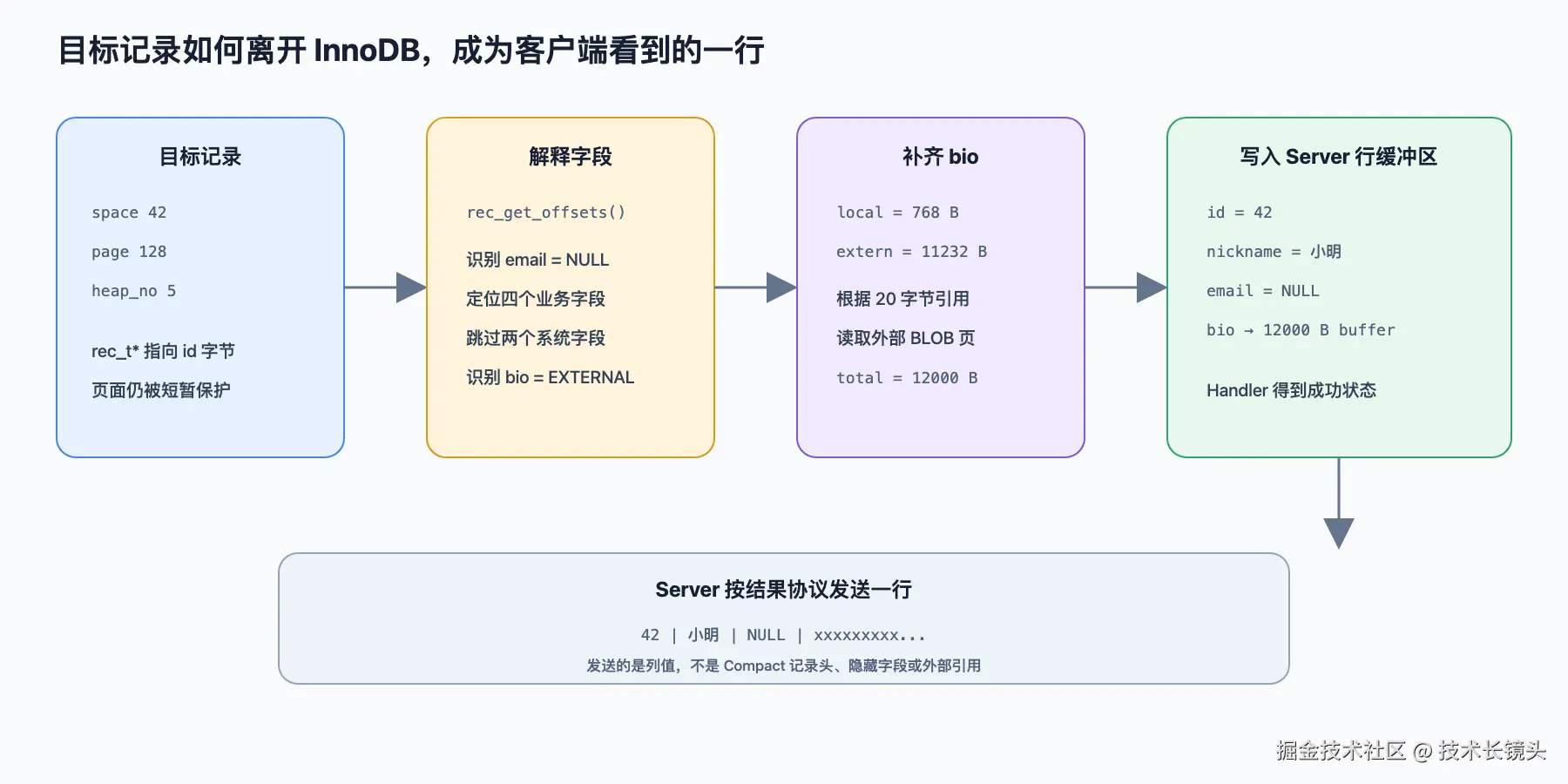

本文以 MySQL 5.7 为基准，不分散讨论名词，而是让同一条查询从逻辑世界一路走到磁盘字节，再带着一行结果原路返回。

我们使用下面这张表：

sql 复制代码

CREATE DATABASE shop DEFAULT CHARACTER SET utf8mb4;

CREATE TABLE shop.user_profile (
    id       BIGINT UNSIGNED NOT NULL,
    nickname VARCHAR(20) NOT NULL,
    email    VARCHAR(100) NULL,
    bio      TEXT NULL,
    PRIMARY KEY(id)
) ENGINE=InnoDB
  ROW_FORMAT=COMPACT
  DEFAULT CHARSET=utf8mb4;

INSERT INTO shop.user_profile
VALUES (42, '小明', NULL, REPEAT('x', 12000));

为了让所有图使用同一套坐标，固定假设如下：

latex 复制代码

innodb_file_per_table = ON
table space_id        = 42
PRIMARY index_id      = 105
PRIMARY root page     = 3
target leaf page_no   = 128
target record heap_no = 5

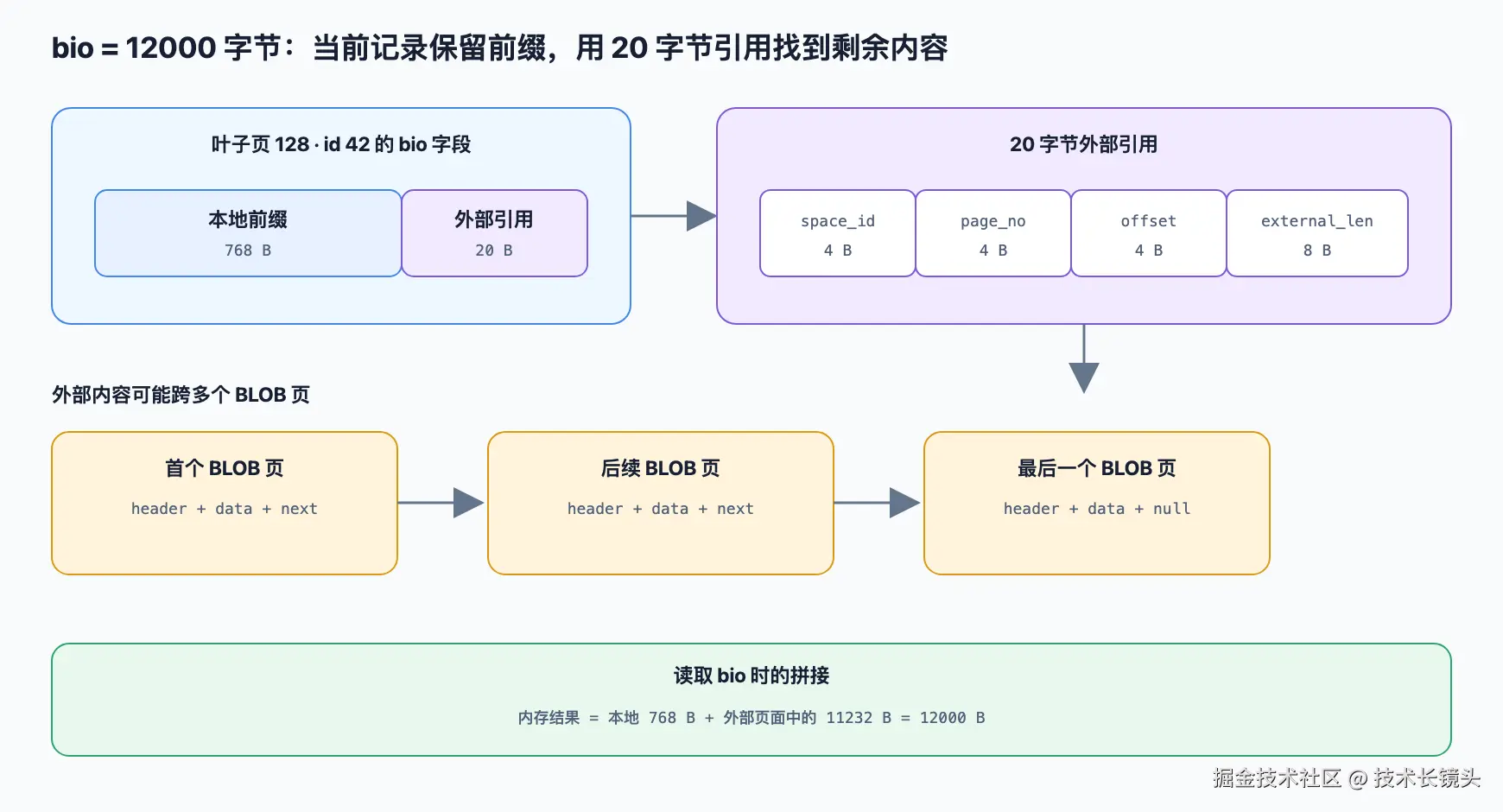

bio 的主要内容位于页外页面

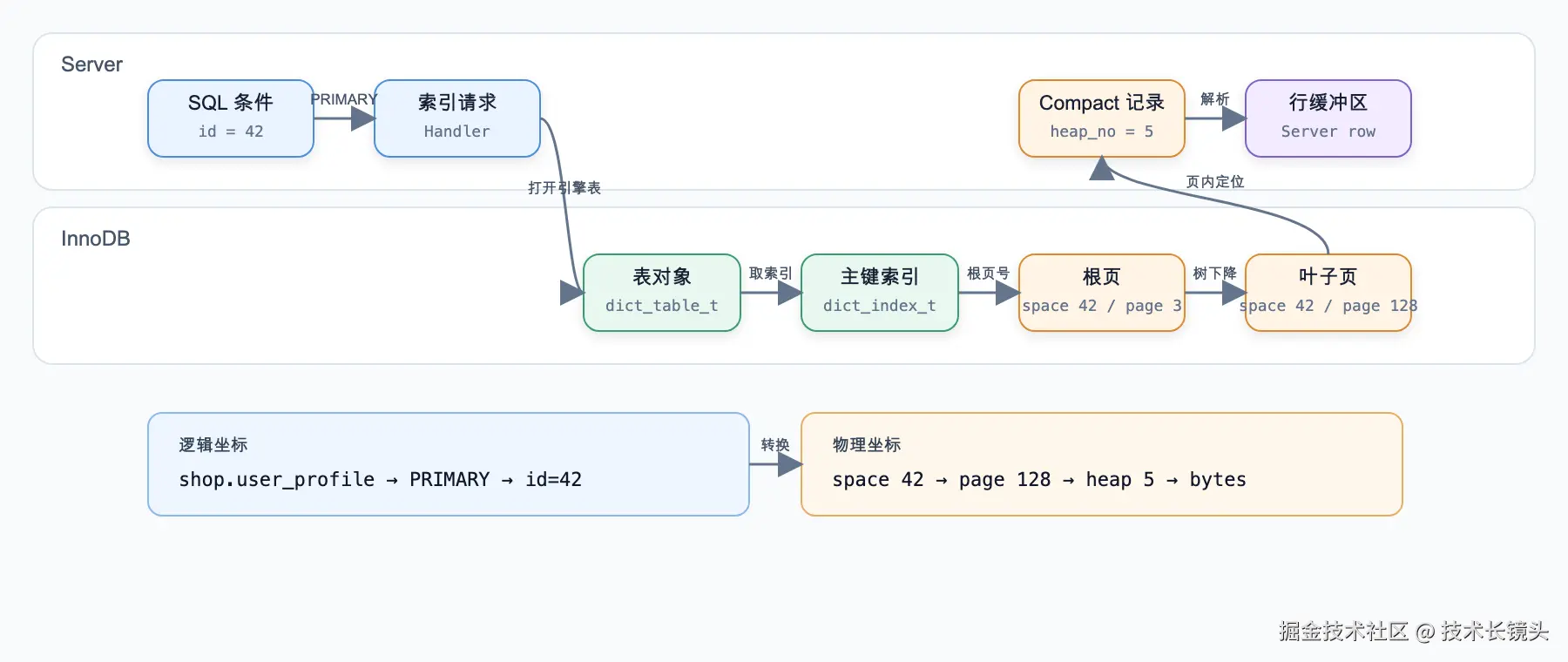

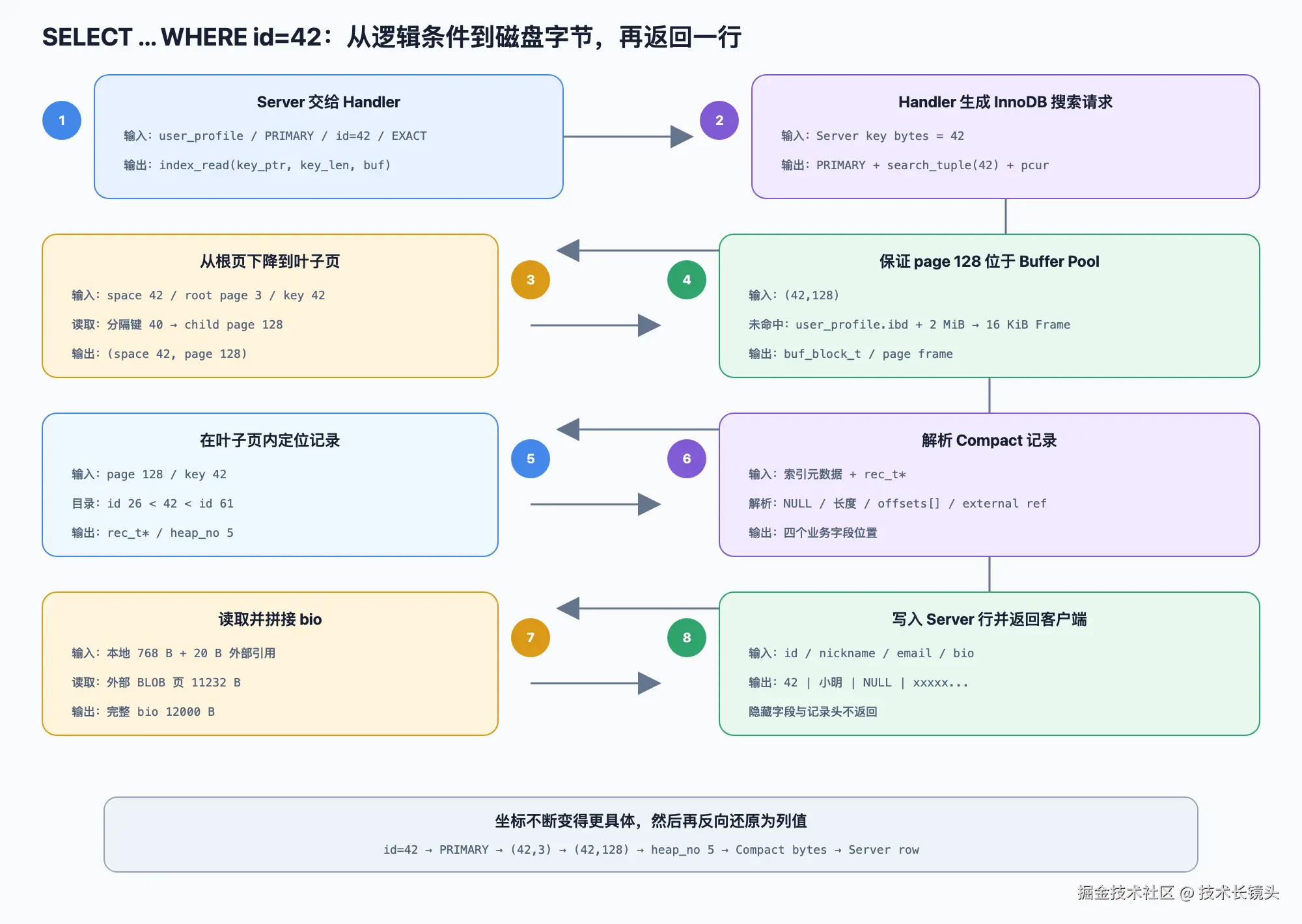

整条查询的路线如下。阅读时先不必记住每个实现名称，只需要抓住坐标不断变得具体这一条主线。

latex 复制代码

id=42
  → PRIMARY
  → space 42 / root page 3
  → space 42 / leaf page 128
  → heap_no 5
  → Compact 字段字节
  → Server 行缓冲区
  → 客户端

一条 SQL 首先寻找的是"坐标"

SQL 中的 id=42 是逻辑条件。它没有说明数据在哪个文件、哪一页，更没有说明记录位于页内哪个字节位置。

InnoDB 最终需要把它逐步转换成另一套坐标：

latex 复制代码

SQL 逻辑坐标：shop.user_profile → PRIMARY → id=42

物理存储坐标：space_id=42 → page_no=128 → heap_no=5 → 字段字节

这里有三个完全不同的编号：

space_id 标识一个逻辑表空间。
page_no 标识表空间中的一个页面。
heap_no 标识某个页面记录堆中的一条记录。

因此，单独说"第 128 页"是不完整的，因为不同表空间都可以有自己的第 128 页；单独说"heap_no=5"同样没有意义，因为每个索引页都可以存在自己的第五条堆记录。真正的物理坐标必须逐级组合：

latex 复制代码

(space_id=42, page_no=128, heap_no=5)

不过，在形成这组坐标之前，MySQL 需要先回答一个更基础的问题：表定义、引擎对象和物理页面分别保存在哪里？

`.frm`、InnoDB 字典和 `.ibd` 不是三份相同的数据

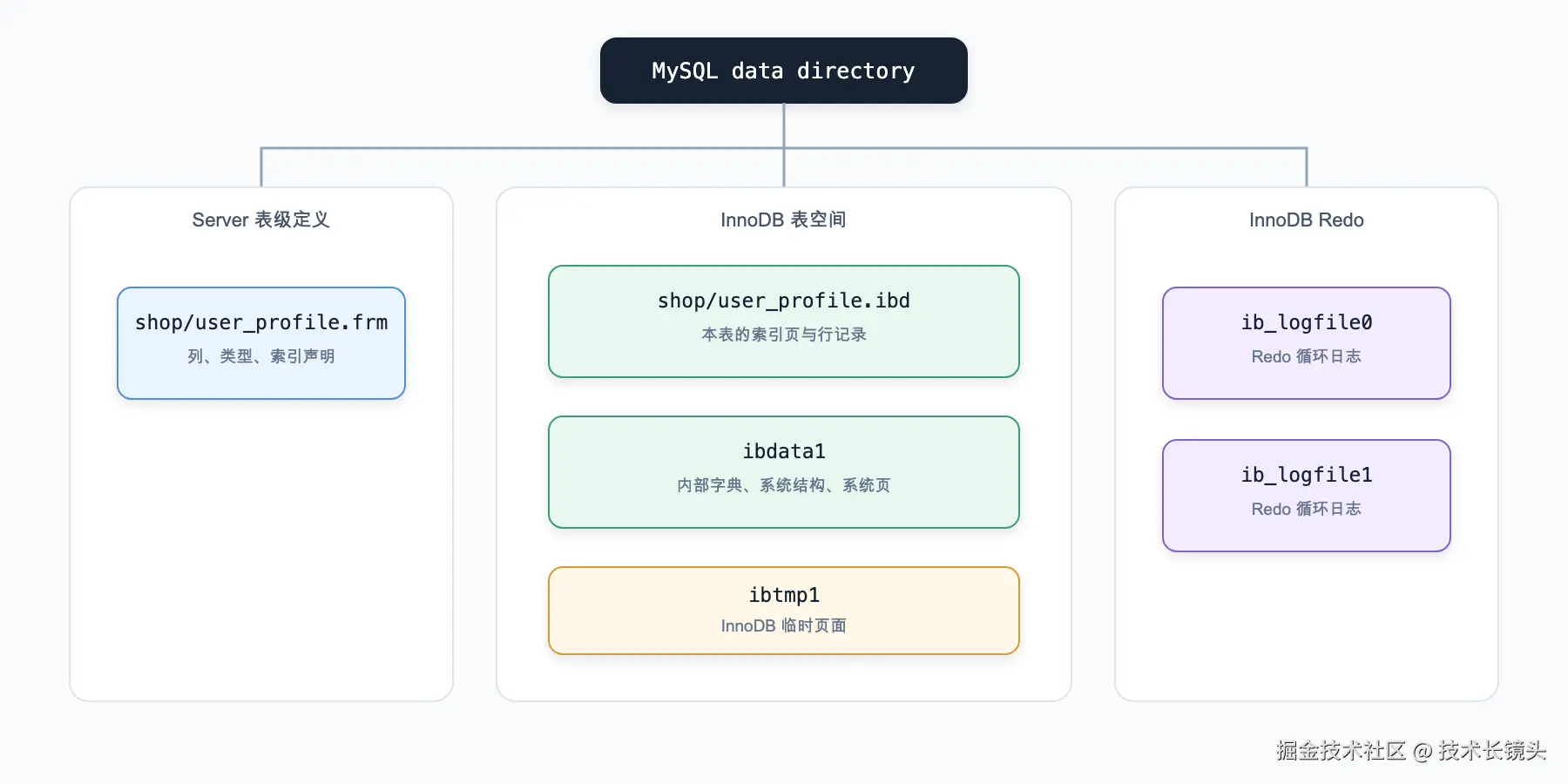

在 MySQL 5.7 数据目录中，经常能看到这些文件：

latex 复制代码

data/
├── shop/
│   ├── user_profile.frm
│   └── user_profile.ibd
├── ibdata1
├── ib_logfile0
└── ib_logfile1

它们不只是后缀不同，而是处在完全不同的职责层次。

`.frm` 保存 Server 眼中的表定义

shop/user_profile.frm 保存列、类型、索引定义等表结构信息。Server 打开表后，相关定义通常会进入内存缓存，并不是每执行一条 SQL 都重新读取 .frm。

但 .frm 只知道"这张表长什么样"，不知道 id=42 位于哪个 InnoDB 页面，也不能独立解释聚簇记录中的隐藏事务字段。

InnoDB 内部字典保存引擎对象之间的映射

InnoDB 需要把 Server 的表和索引映射为自己的对象：

latex 复制代码

shop.user_profile
    ↓
InnoDB 表对象
    ↓
PRIMARY 索引对象
    ↓
space_id=42 / root page=3

这些元数据在内存中表现为 dict_table_t 和 dict_index_t。其中最关键的字段关系非常直接：

cpp 复制代码

struct dict_table_t {
    table_id_t id;
    // InnoDB 内部表编号

    table_name_t name;
    // shop/user_profile

    uint32_t space;
    // 聚簇索引所在表空间，本例为 42
};

struct dict_index_t {
    index_id_t id;
    // PRIMARY 的内部索引编号，本例为 105

    dict_table_t* table;
    // 反向指向 user_profile 表对象

    unsigned space : 32;
    // 索引树所在表空间，本例为 42

    unsigned page : 32;
    // B+Tree 根页页号，本例为 3
};

源码位置：

mysql-server-5.7/storage/innobase/include/dict0mem.h

`.ibd` 保存真正的 InnoDB 页面

在 innodb_file_per_table=ON 时，shop/user_profile.ibd 是表空间 42 的物理承载文件。聚簇索引页、行记录、管理页和页外 BLOB 内容最终都以页面形式落在这里。

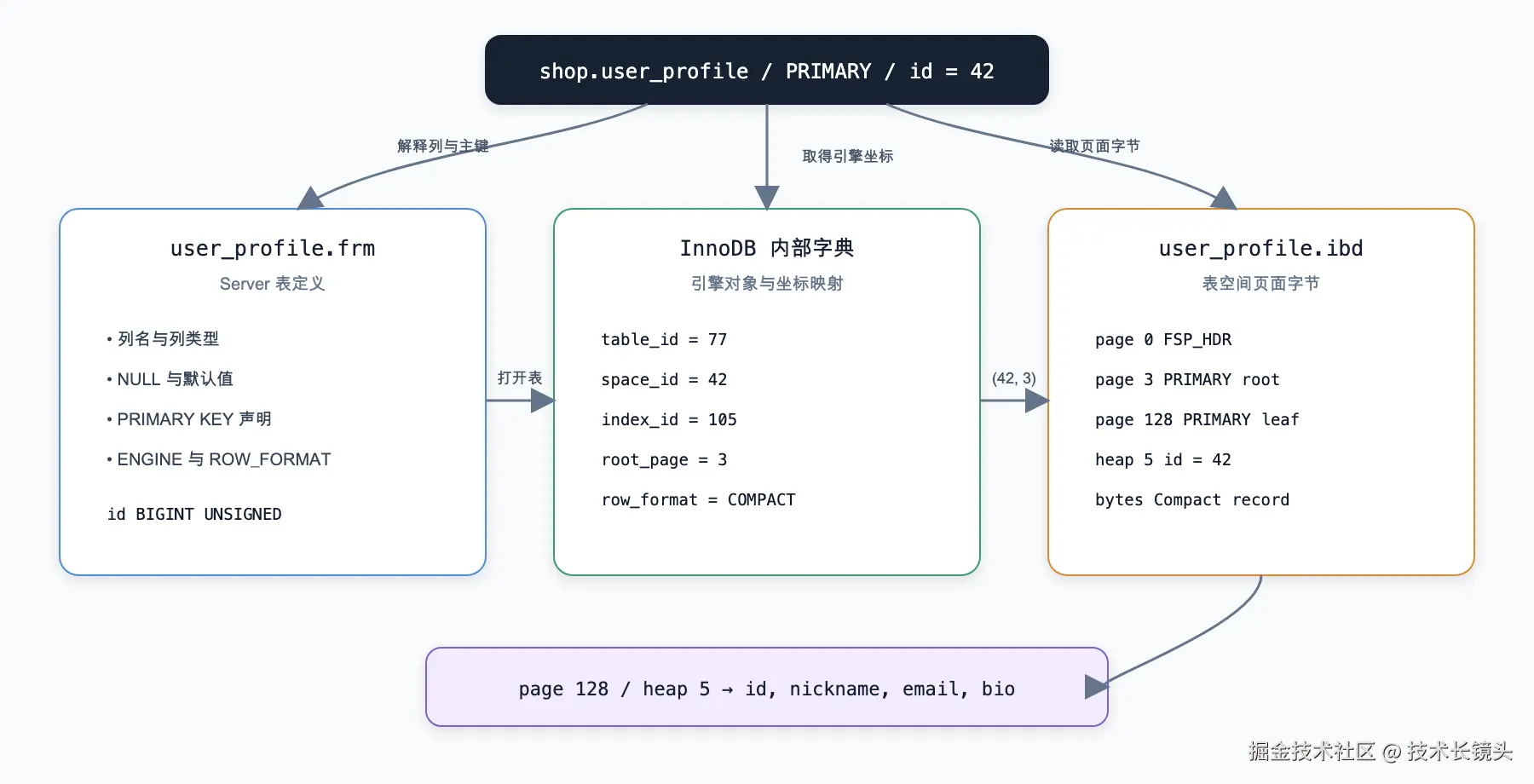

三者的关系可以归纳为：

latex 复制代码

.frm
  解决：Server 如何理解表结构

InnoDB 字典
  解决：表、索引、space_id 和 root page 如何关联

.ibd
  解决：页面与记录字节实际放在哪里

缺少任何一层都无法完整执行查询：只有 .frm 找不到物理记录；只有 .ibd 不知道页面字节对应哪些列；只有字典映射也没有实际数据。

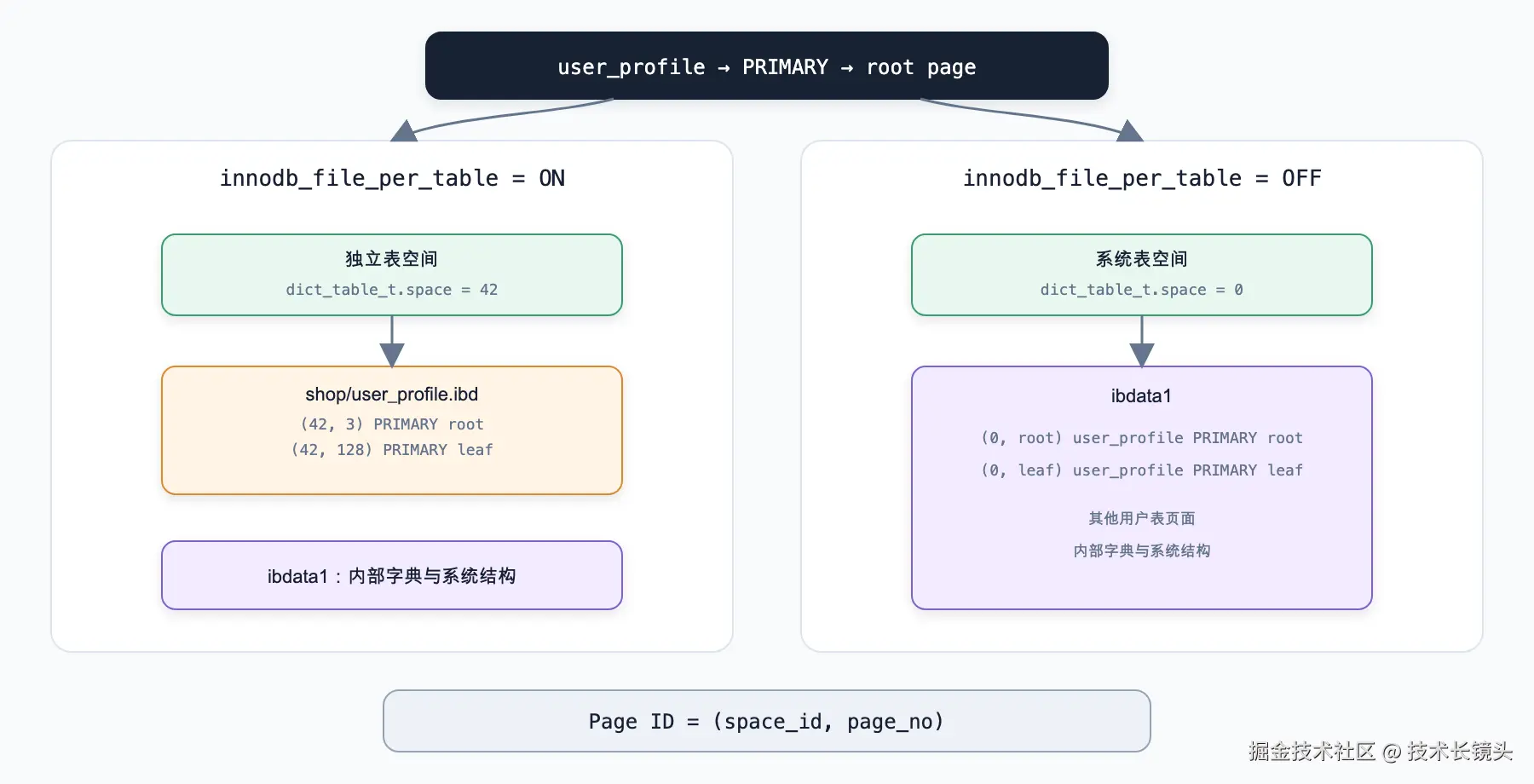

`file_per_table` 改变承载文件，不改变页面寻址模型

当 innodb_file_per_table=ON 时：

latex 复制代码

space_id=42
    ↓
shop/user_profile.ibd

当它关闭时，表和索引页面可能由系统表空间文件承载。变化的是物理文件，而不是 InnoDB 的逻辑地址：

latex 复制代码

(space_id, page_no)

因此，"这张表有没有独立 .ibd"和"页面是否有 space_id/page_no"是两个问题。即使多个表空间共享物理文件，InnoDB 仍然先使用逻辑页面坐标，再由文件层把坐标转换为具体文件和偏移。

`.ibd` 不是一堆行，而是一组有编号的页面

默认情况下，一个 InnoDB 页面是 16KiB：

latex 复制代码

1 page   = 16 KiB
64 pages = 1 extent = 1 MiB

页是读写和缓存的基本单位。即使查询最终只需要一条几十字节的记录，InnoDB 也会把它所在的完整页面读入内存。

区是连续 64 页组成的空间分配单位；段则是一棵索引拥有的页面集合。一个索引通常分别管理：

latex 复制代码

非叶子段：根页和内部节点页
叶子段：叶子页

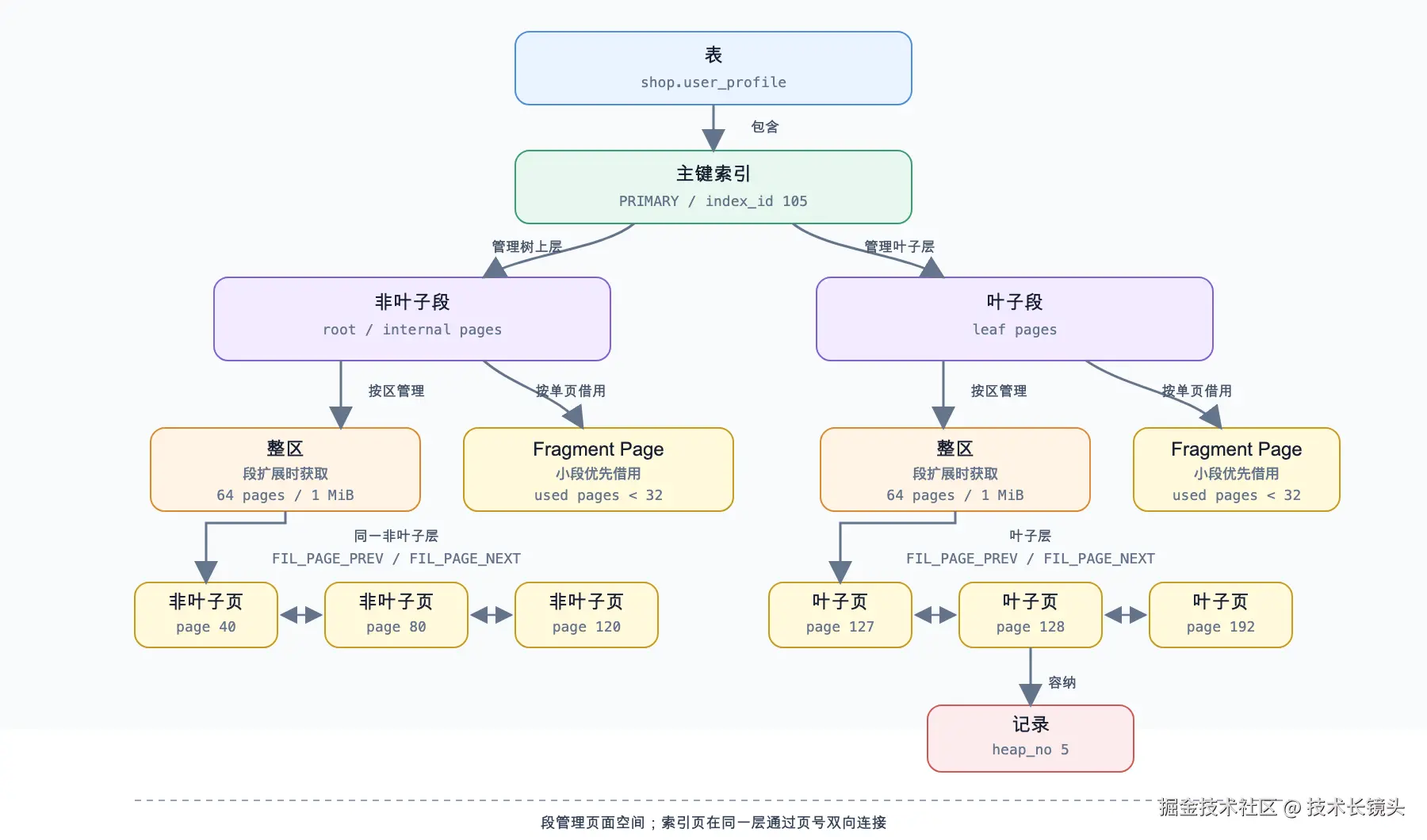

所以，表、索引、段、区、页和记录之间不是简单的文件目录关系，而是一条所有权链：

latex 复制代码

表
  → 索引
      → 叶子段 / 非叶子段
          → 区
              → 页
                  → 记录

段不是一块连续文件区域。随着 B+Tree 增长，一个段拥有的区和零散页可以位于表空间不同位置；真正把它们组织起来的是表空间管理结构。

表空间需要一套"空间账本"

如果 .ibd 只是连续页面，那么分配新页时必须回答：

latex 复制代码

哪些区完全空闲？
哪些区还有部分空闲页？
某个区属于哪个段？
某个段已经拥有了哪些区和零散页？

InnoDB 使用四类结构协作回答这些问题。

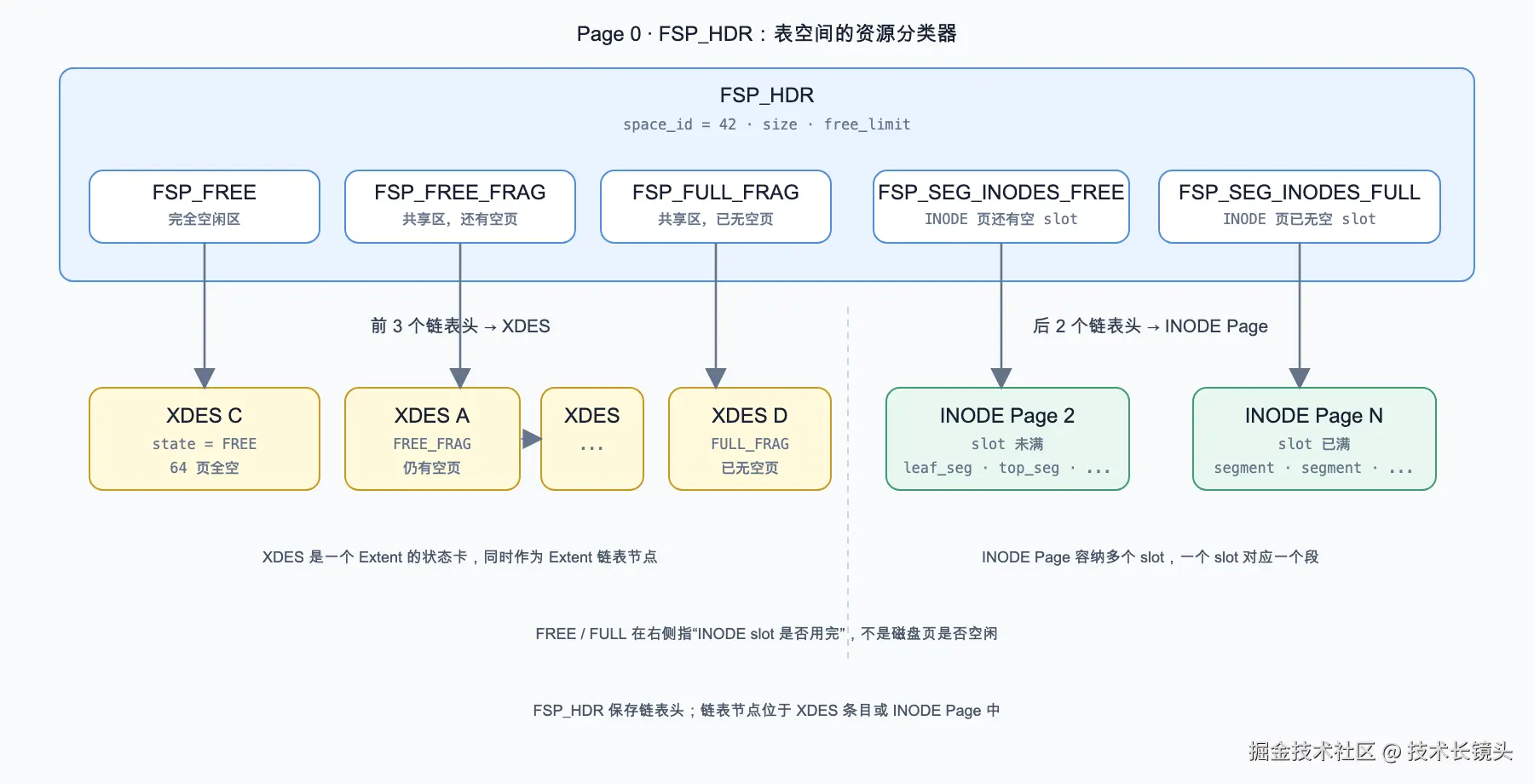

`FSP_HDR`：表空间总账

FSP_HDR 位于表空间第 0 页，保存：

latex 复制代码

space_id
表空间当前大小
完全空闲区链表
部分使用共享区链表
已经用满的共享区链表
INODE 页链表

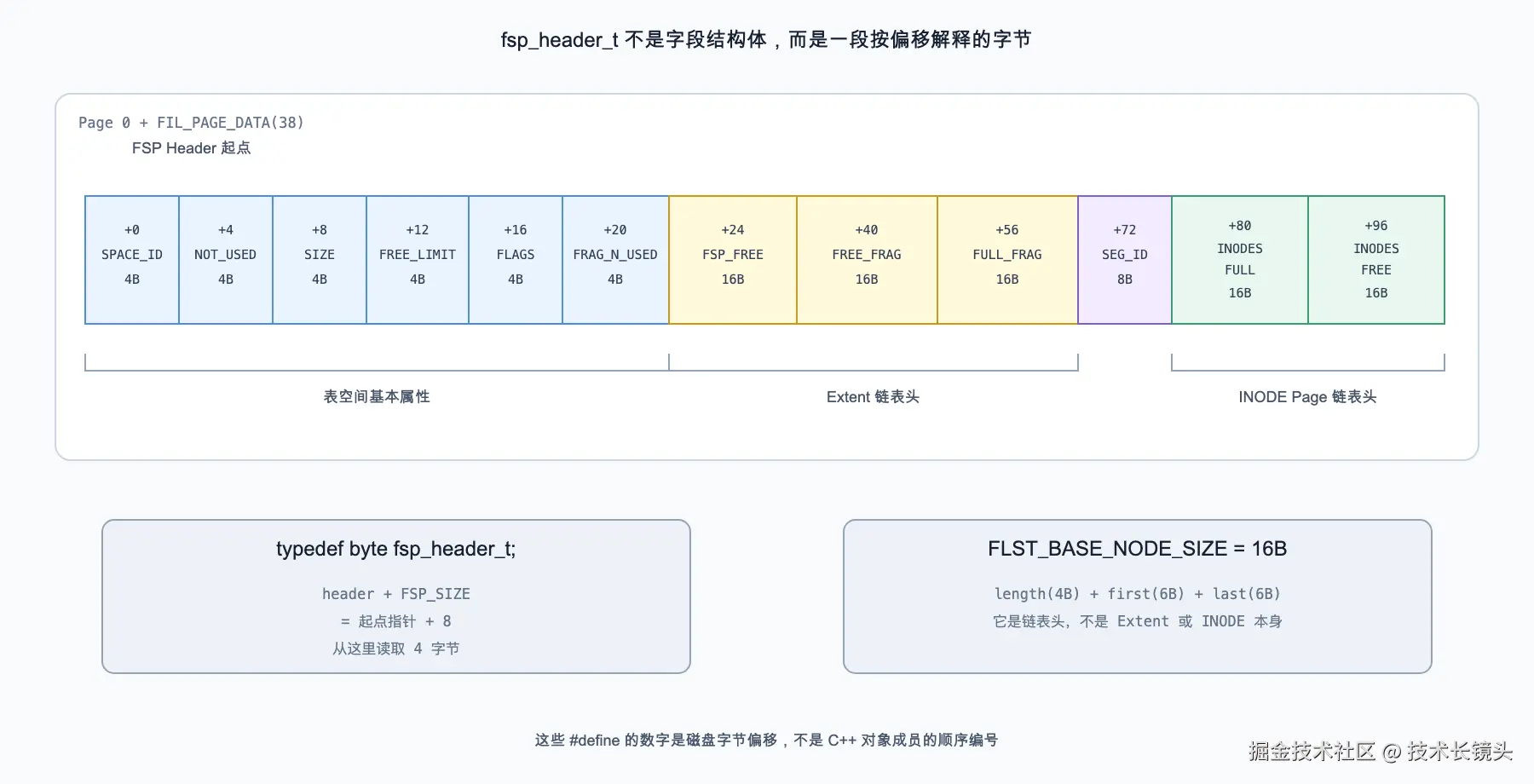

磁盘上的结构并不是普通 C++ 对象，而是一段按固定偏移解释的字节：

cpp 复制代码

typedef byte fsp_header_t;
// FSP Header 在磁盘上就是一段字节

#define FSP_SPACE_ID 0
// 当前表空间编号

#define FSP_SIZE 8
// 当前表空间包含多少页

#define FSP_FREE 24
// 完全空闲 Extent 链表入口

#define FSP_FREE_FRAG (24 + FLST_BASE_NODE_SIZE)
// 还有空闲页、但尚未归属于某个段的共享 Extent

#define FSP_FULL_FRAG (24 + 2 * FLST_BASE_NODE_SIZE)
// 已经用满的共享 Extent

#define FSP_SEG_INODES_FULL (32 + 3 * FLST_BASE_NODE_SIZE)
// INODE Slot 已经全部占用的 INODE 页链表

#define FSP_SEG_INODES_FREE (32 + 4 * FLST_BASE_NODE_SIZE)
// 仍有空闲 INODE Slot 的 INODE 页链表

源码位置：

mysql-server-5.7/storage/innobase/include/fsp0fsp.h

FSP_HDR 保存的是链表入口，不会把整个表空间每一页的状态都直接塞进 Page 0。区的详细状态由 XDES 负责。

`XDES`：一个区的状态卡

每个 Extent 都有对应的 XDES 描述项。它记录：

latex 复制代码

这个区是完全空闲、共享使用，还是属于某个段
所属 segment_id
64 个页面的空闲位图

位图可以理解为一串紧凑的开关。每一位或每一组位对应一个页面状态，不需要为 64 个页面分别保存完整对象。

latex 复制代码

page 0  → bits 0...
page 1  → bits 1...
...
page 63 → bits 63...

当段要从某个区取一页时，InnoDB 读取对应 XDES 位图，找到一个空闲 page_no，再把该页标记为已使用。

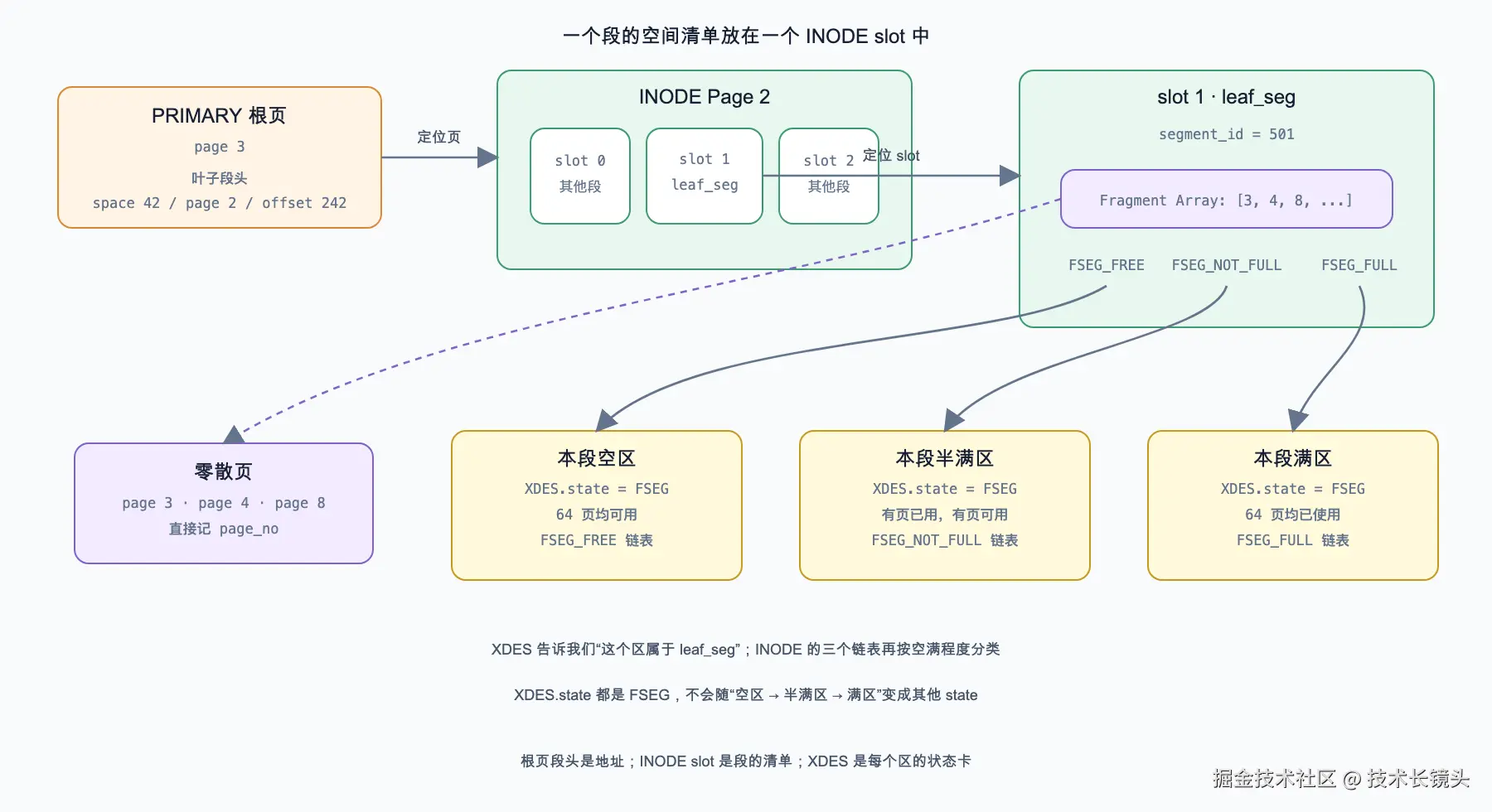

`INODE`：一个段的空间清单

每个段都有一个 INODE Slot。它保存：

latex 复制代码

segment_id
FSEG_FREE      完全空闲的段专属区
FSEG_NOT_FULL  已使用一部分的段专属区
FSEG_FULL      已经用满的段专属区
Fragment Page Array

小索引如果一开始就独占 1MiB Extent，会浪费大量空间。因此段刚创建时，可以先从表空间共享区借用单独页面，这些页面号记录在 Fragment Page Array 中。随着段增长，再改为整区分配。

latex 复制代码

段很小时：使用 Fragment Page
段增长后：拥有完整 Extent

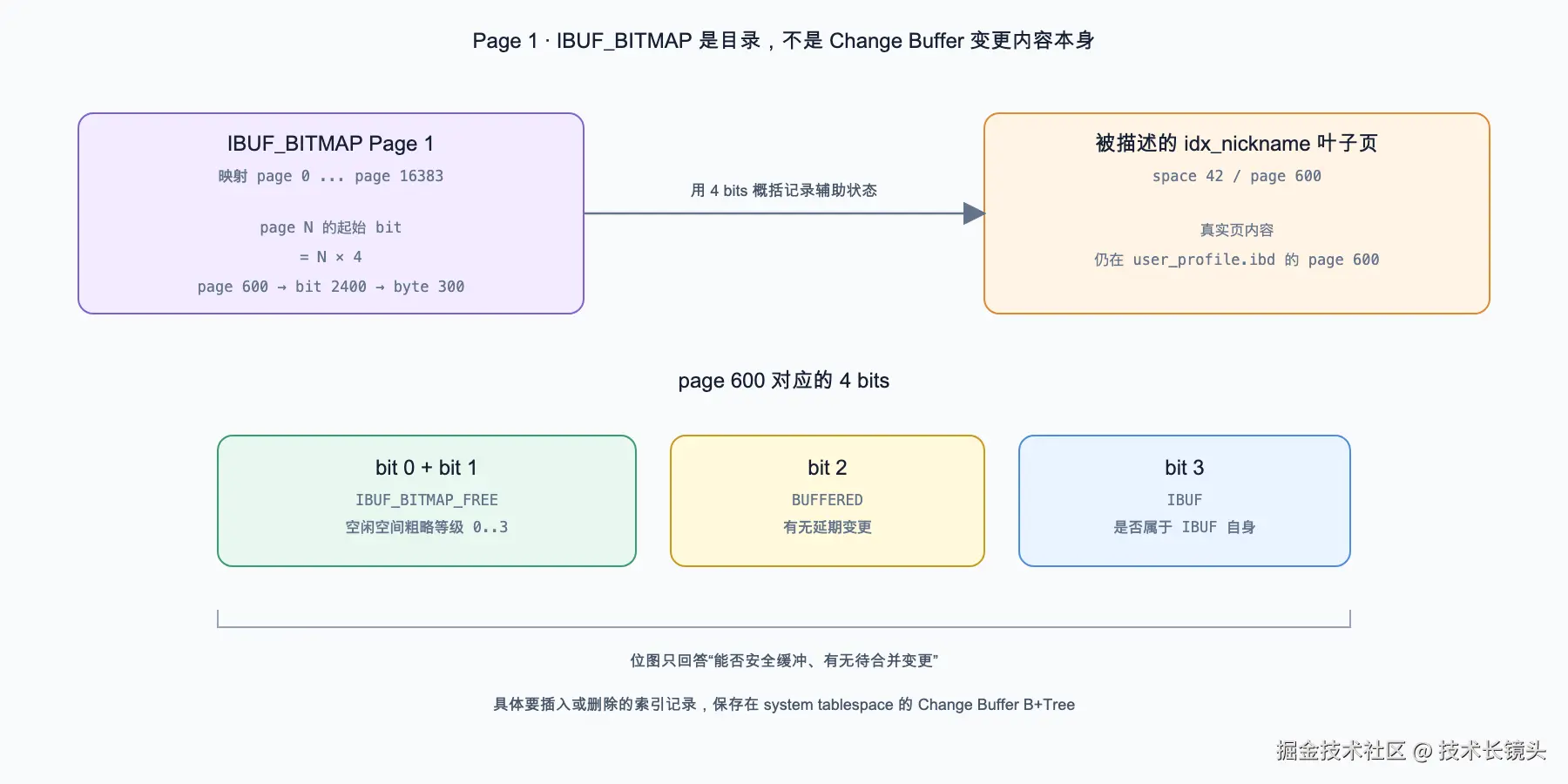

`IBUF_BITMAP`：Change Buffer 所需的页面辅助状态

IBUF_BITMAP 经常与 XDES 混淆，但它不负责记录"整个区属于谁"。它按页面保存 Change Buffer 所需的辅助状态。

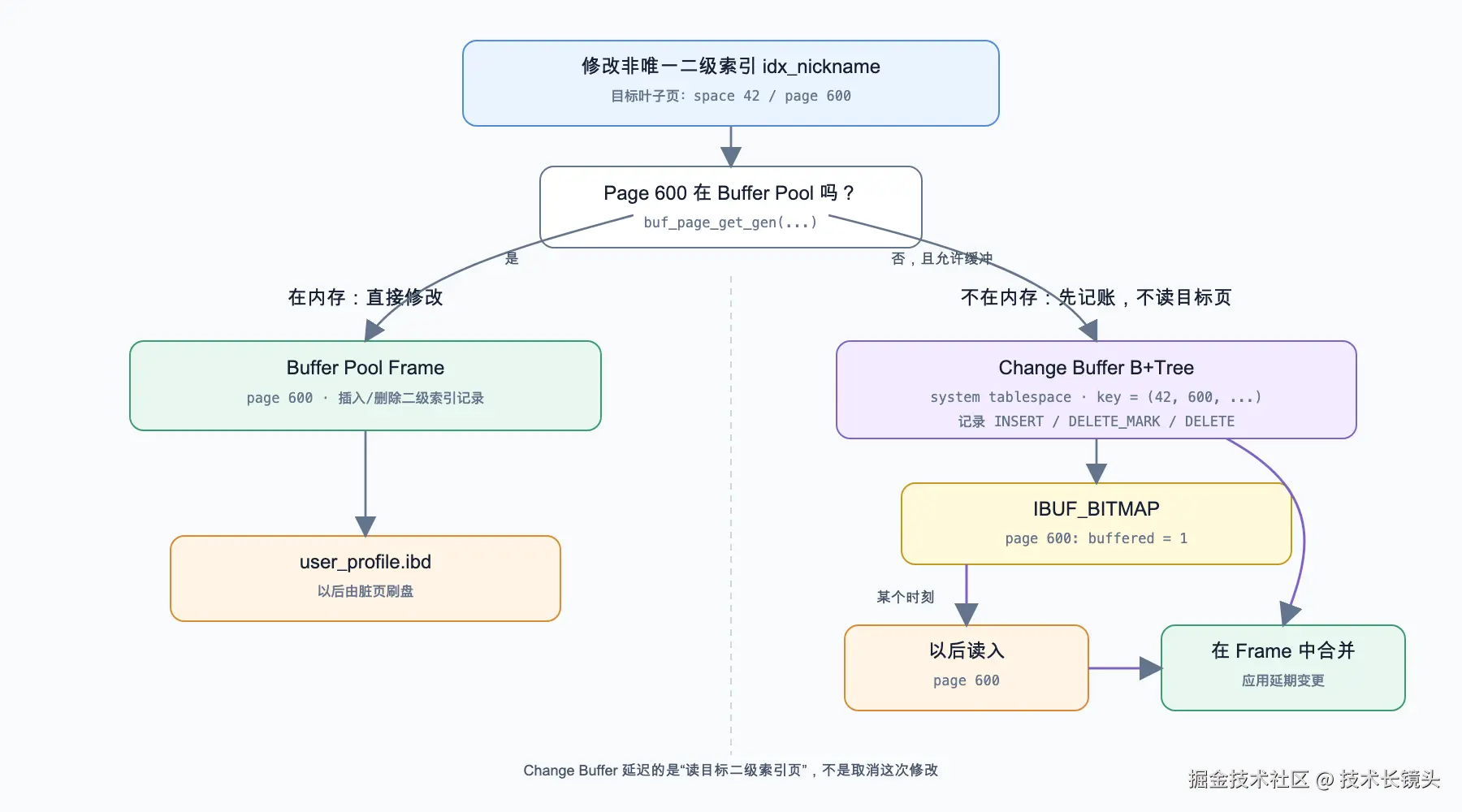

Change Buffer 解决的是另一类问题：修改非唯一二级索引时，如果目标二级索引页不在 Buffer Pool，InnoDB 可以先记录待合并变化，不必立刻把目标页读入内存。

为了判断某页能否参与这种缓冲、页面大致还有多少空间以及是否存在待合并变化，需要 IBUF_BITMAP 按页保存紧凑状态。

当前查询读取的是 PRIMARY 聚簇索引，不会走 Change Buffer；介绍它只是为了说明为什么 .ibd 的固定管理页面中会出现 IBUF_BITMAP。它与 XDES 的分工是：

latex 复制代码

XDES
  关心区归属和区内页面是否空闲

IBUF_BITMAP
  关心 Change Buffer 所需的逐页辅助状态

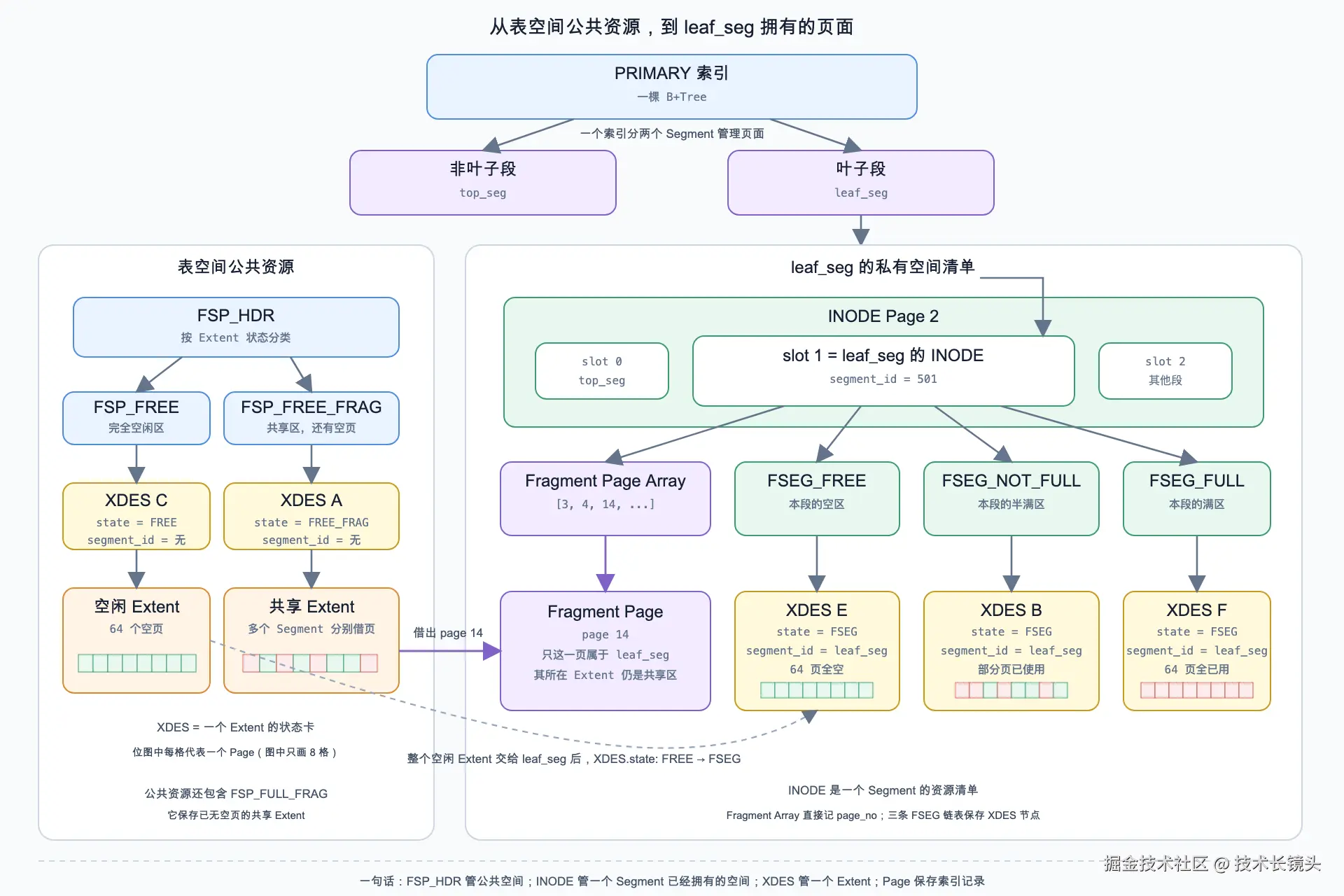

四种结构放在一起后，关系就清楚了：

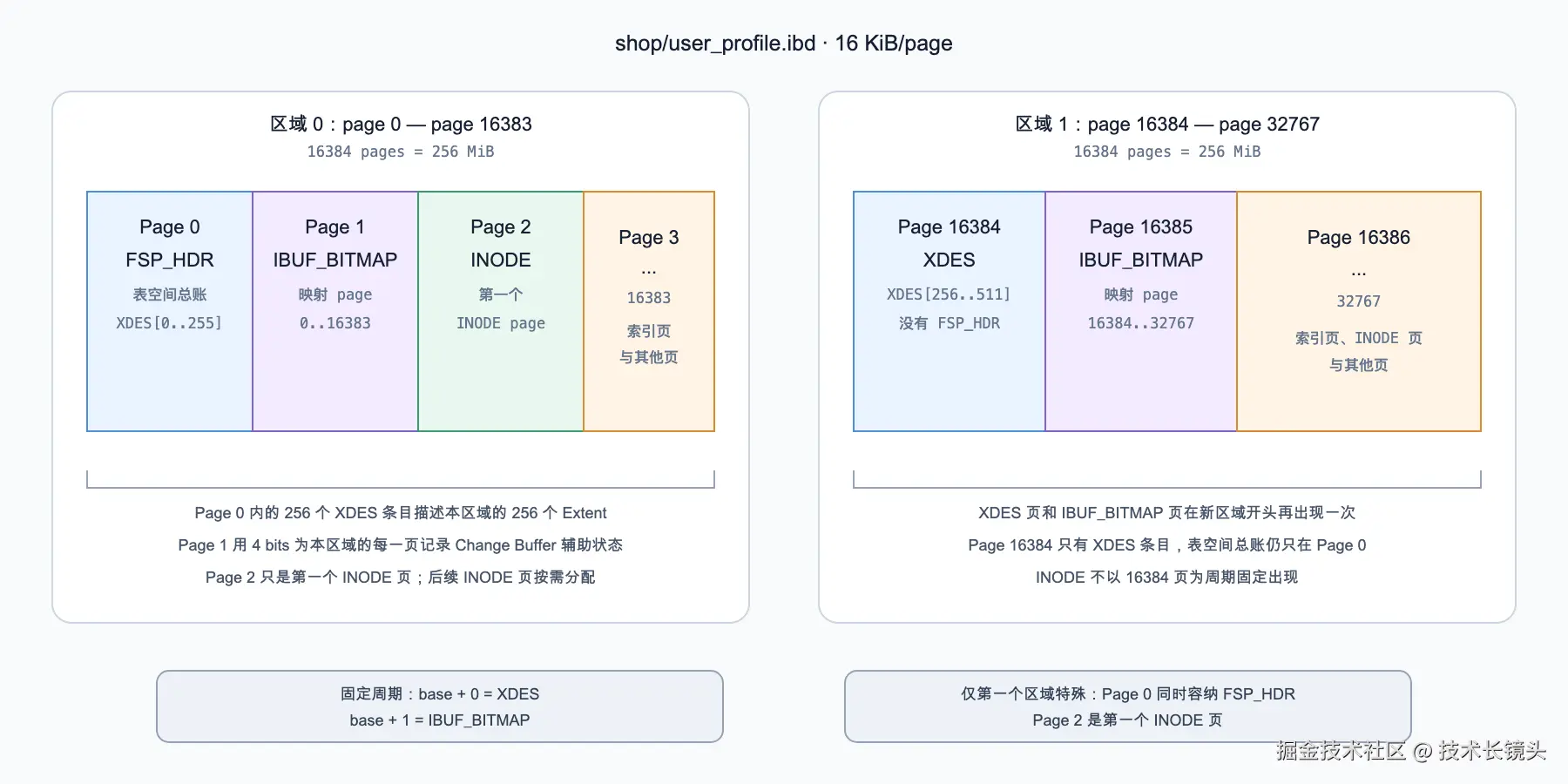

管理页在 `.ibd` 中如何排列

在默认 16KiB 页面下，表空间每 16384 页形成一个 XDES 管理区域，也就是 256MiB：

latex 复制代码

16384 × 16 KiB = 256 MiB

第一个区域开头通常可以看到：

latex 复制代码

Page 0：FSP_HDR + 第一组 XDES
Page 1：IBUF_BITMAP
Page 2：INODE

到 page 16384，新的 XDES 管理区域开始；page 16385 再次出现对应的 IBUF_BITMAP。只有 Page 0 保存整个表空间的 FSP Header，后续 XDES 页不会复制一份新的表空间总账。

这也说明 .ibd 不是"从头到尾全是用户记录"。它同时包含管理页面、索引页面和页外数据页面。

PRIMARY 叶子段怎样得到一个新页面

假设 PRIMARY 叶子段需要一个新页面。InnoDB 不会从文件中随便找 16KiB 空洞，而是沿着空间账本完成一次状态转换。

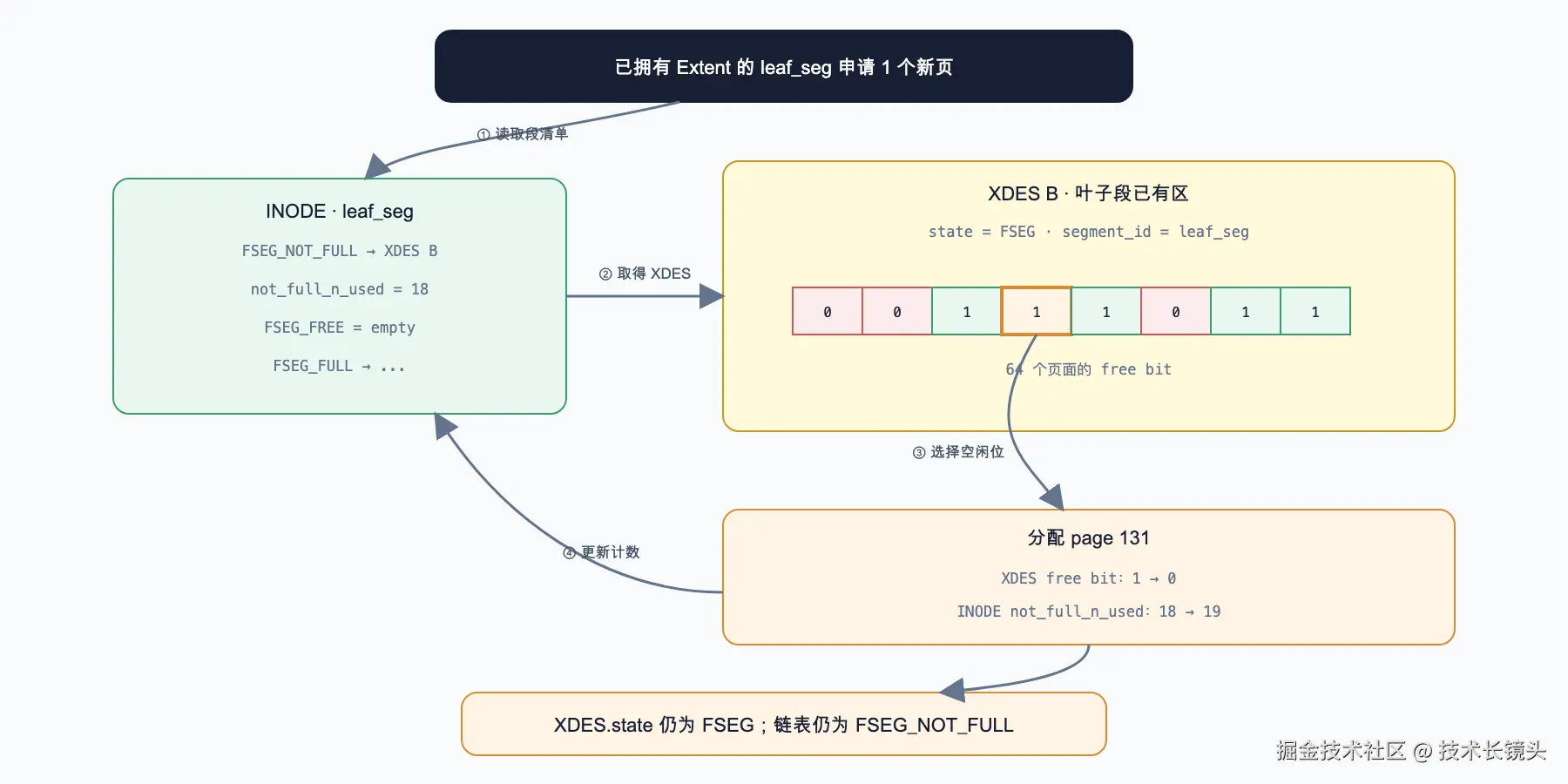

如果段已经有一个未用满的专属区：

latex 复制代码

读取叶子段 INODE
  → 从 FSEG_NOT_FULL 找到一个区
  → 根据 XDES 位图选择空闲 page_no
  → 标记页面已使用
  → 更新段内区状态和统计

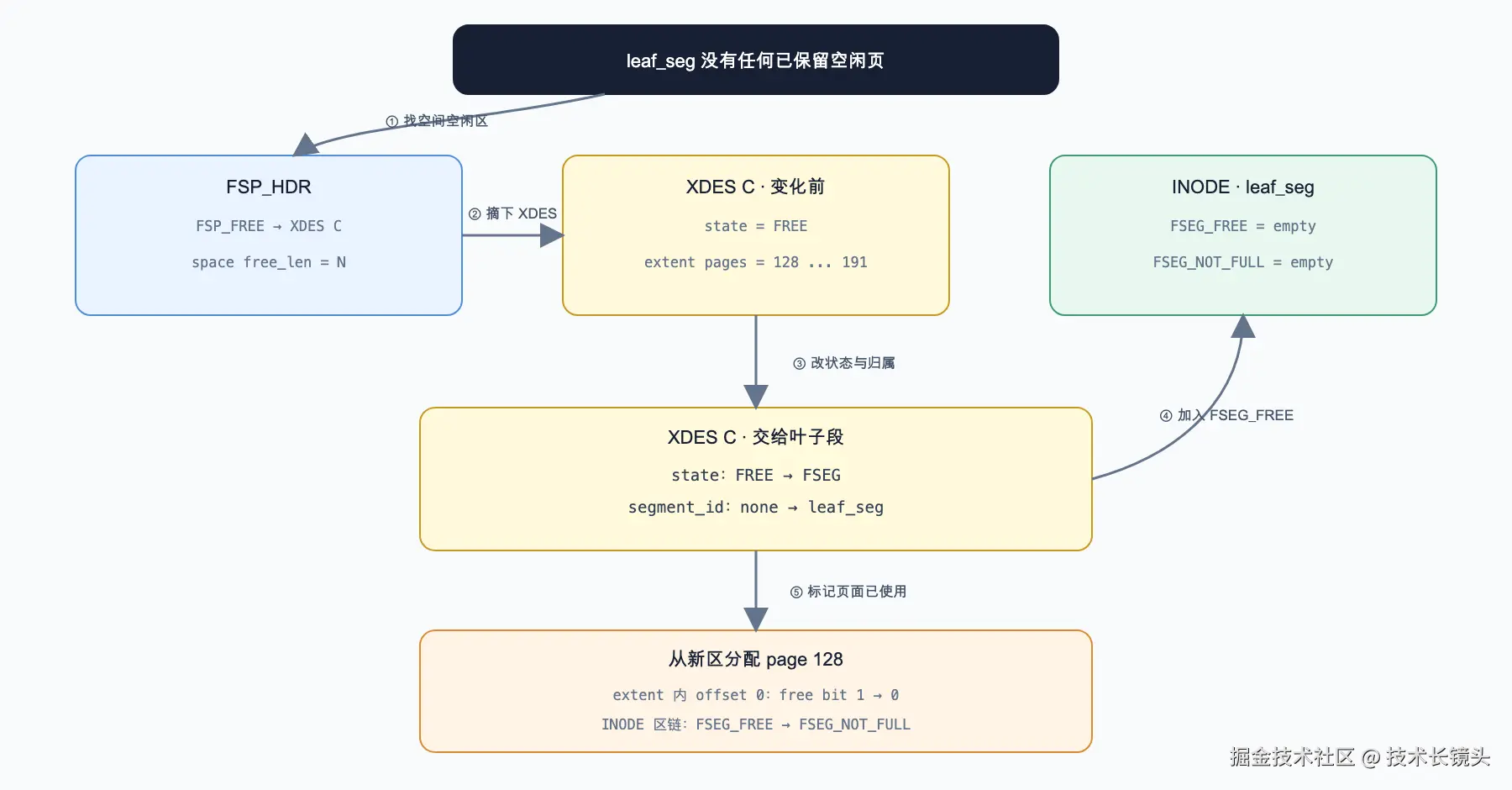

如果段没有可用区：

latex 复制代码

从 FSP_FREE 取得一个完全空闲区
  → 修改 XDES：FREE 变为 FSEG
  → 写入所属 segment_id
  → 挂入段的区链表
  → 从 64 页位图中分配一页

至此，page 128 才不再只是文件中的一段未知字节，而是一个由 PRIMARY 叶子段拥有、由表空间账本管理的正式索引页。

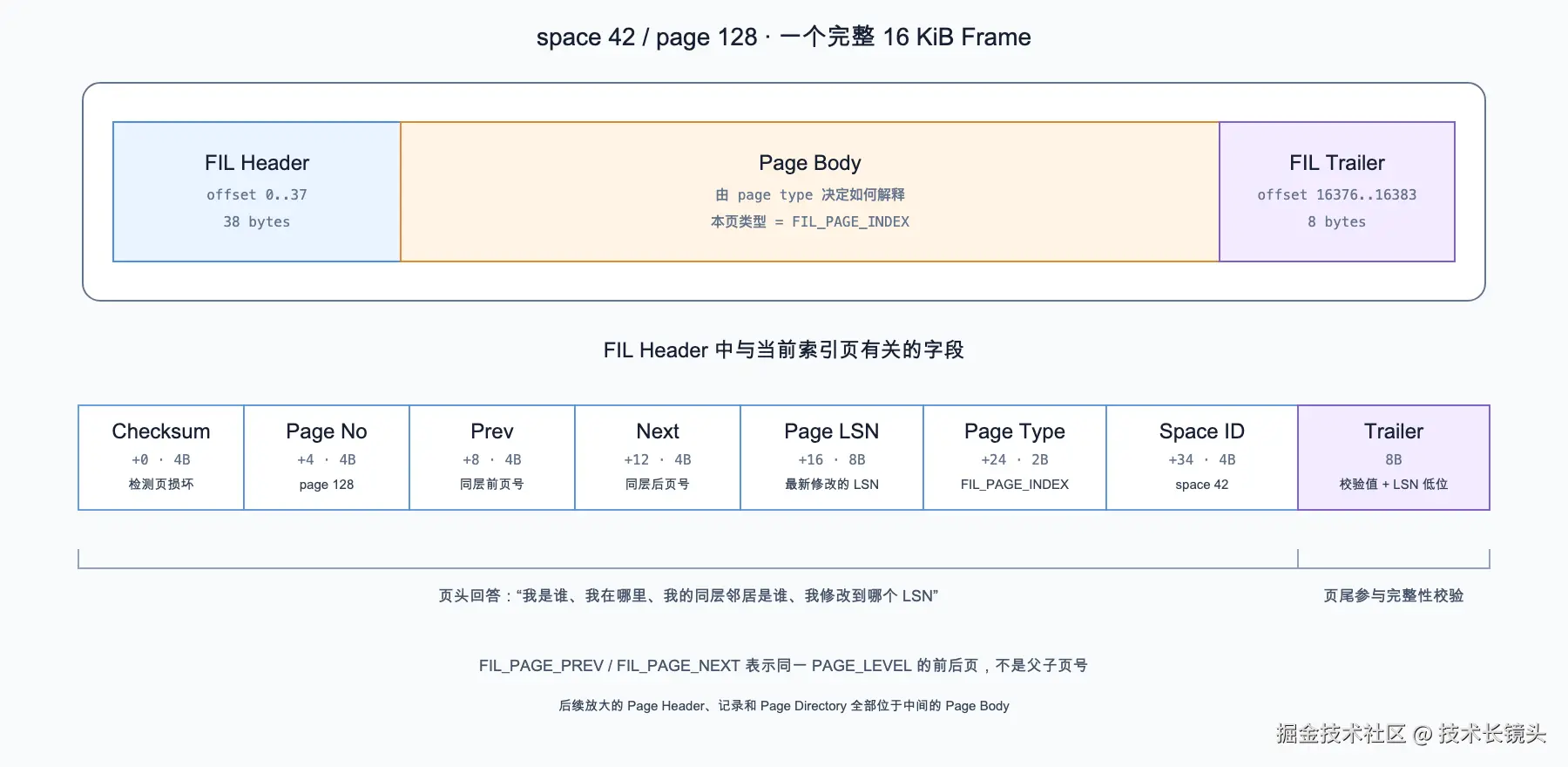

打开一个 16KiB 页面，先看到所有文件页共有的外壳

InnoDB 从磁盘读取的不是"若干条行"，而是完整 16KiB 页面。无论页面内部是索引、空间管理信息还是 BLOB 内容，最外层都遵循共同布局：

latex 复制代码

FIL Header
    页面身份和前后连接

Page Body
    由页面类型决定具体结构

FIL Trailer
    页面完整性校验相关信息

FIL Header 中与本次查询直接有关的字段包括：

cpp 复制代码

#define FIL_PAGE_SPACE_OR_CHKSUM 0
// 校验信息；旧格式中也曾保存 space id

#define FIL_PAGE_OFFSET 4
// 当前页面在表空间中的 page_no

#define FIL_PAGE_PREV 8
// 同层前一个页面

#define FIL_PAGE_NEXT 12
// 同层后一个页面

#define FIL_PAGE_LSN 16
// 页面最后一次修改相关的 LSN

#define FIL_PAGE_TYPE 24
// 页面类型，例如 FIL_PAGE_INDEX、FSP_HDR、XDES、BLOB

源码位置：

mysql-server-5.7/storage/innobase/include/fil0fil.h

查询拿到 (space_id=42,page_no=128) 后，可以先确认页面身份和类型，再按照索引页格式解释 Page Body。页面的前后页号还会让范围扫描在相邻叶子页之间移动。

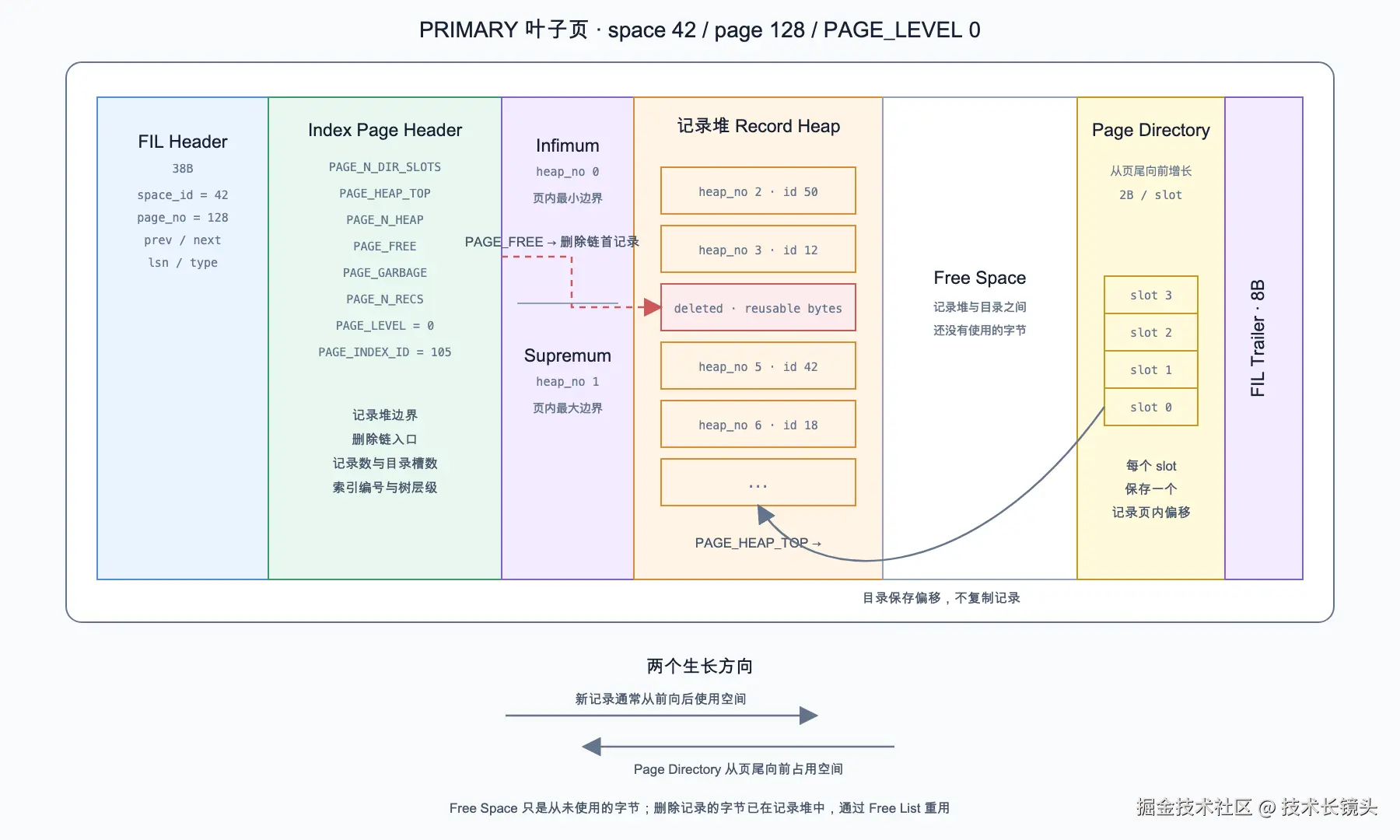

索引页内部同时存在记录区、空闲区和目录

索引页的 Page Body 不是一段简单的行数组，而是多个方向同时增长的结构：

从低地址到高地址，可以看到：

latex 复制代码

Page Header
Infimum
Supremum
用户记录与已删除记录空间
Free Space
Page Directory
FIL Trailer

Page Header 保存当前页的管理信息：

cpp 复制代码

#define PAGE_N_DIR_SLOTS 0
// Page Directory 有多少个槽

#define PAGE_HEAP_TOP 2
// 记录堆当前使用到哪里

#define PAGE_N_HEAP 4
// 记录堆中有多少条记录，包括系统记录

#define PAGE_FREE 6
// 已删除记录链表入口

#define PAGE_N_RECS 16
// 当前用户记录数

#define PAGE_LEVEL 26
// B+Tree 层级；0 表示叶子页

源码位置：

mysql-server-5.7/storage/innobase/include/page0page.h

用户记录从页面前部向后增长，Page Directory 从页面尾部向前增长，中间剩余区域是尚未分配的 Free Space。PAGE_FREE 指向的不是从未使用过的空间，而是已删除记录留下、可以复用的记录空间链。

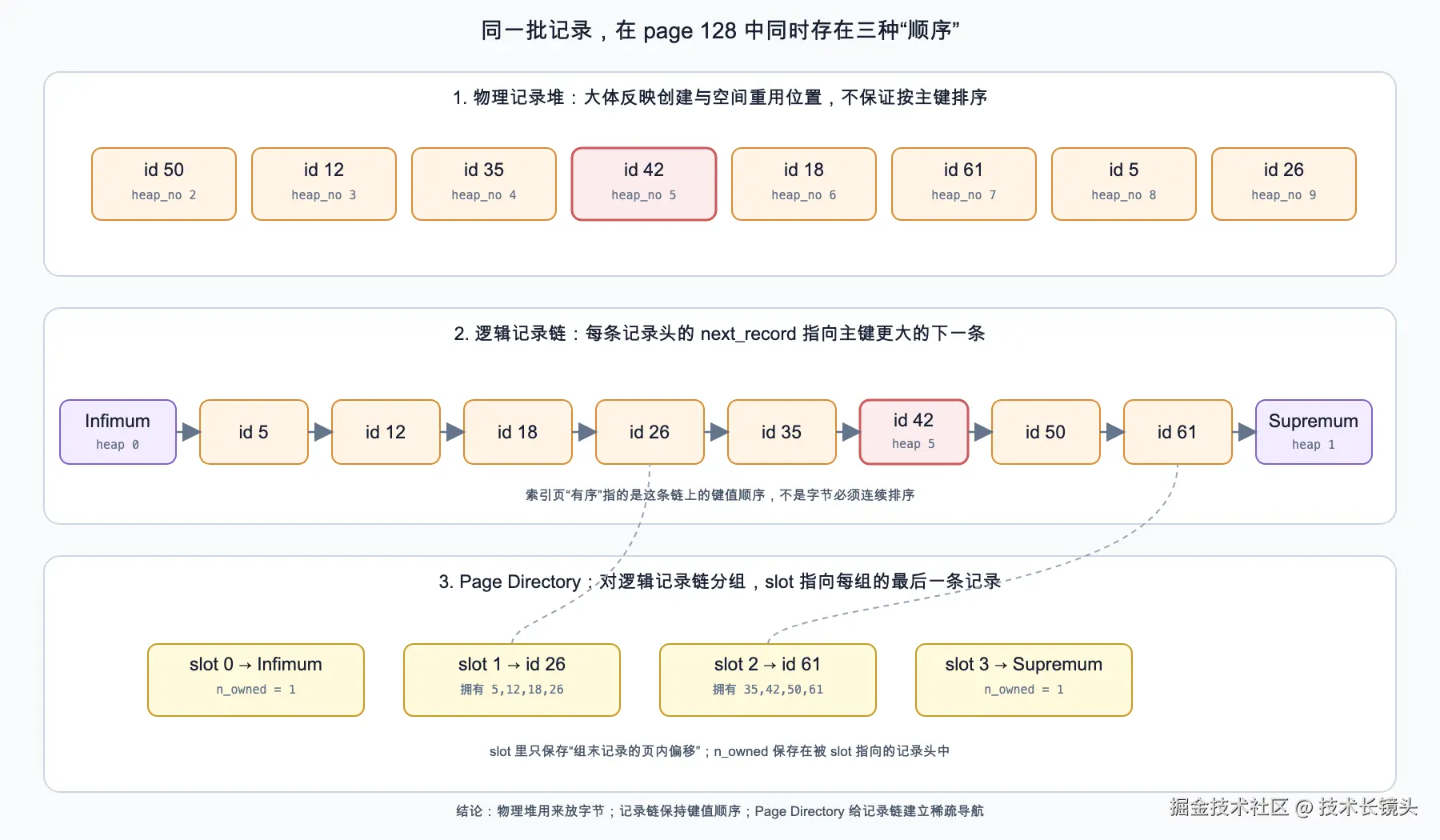

"索引有序"不等于记录字节连续有序

同一个索引页上同时存在三种顺序：

物理写入顺序

记录最初被放到页面的哪个位置，取决于当时可用空间。删除和重新插入还会复用旧空间，因此物理地址不一定按主键递增。

键值记录链顺序

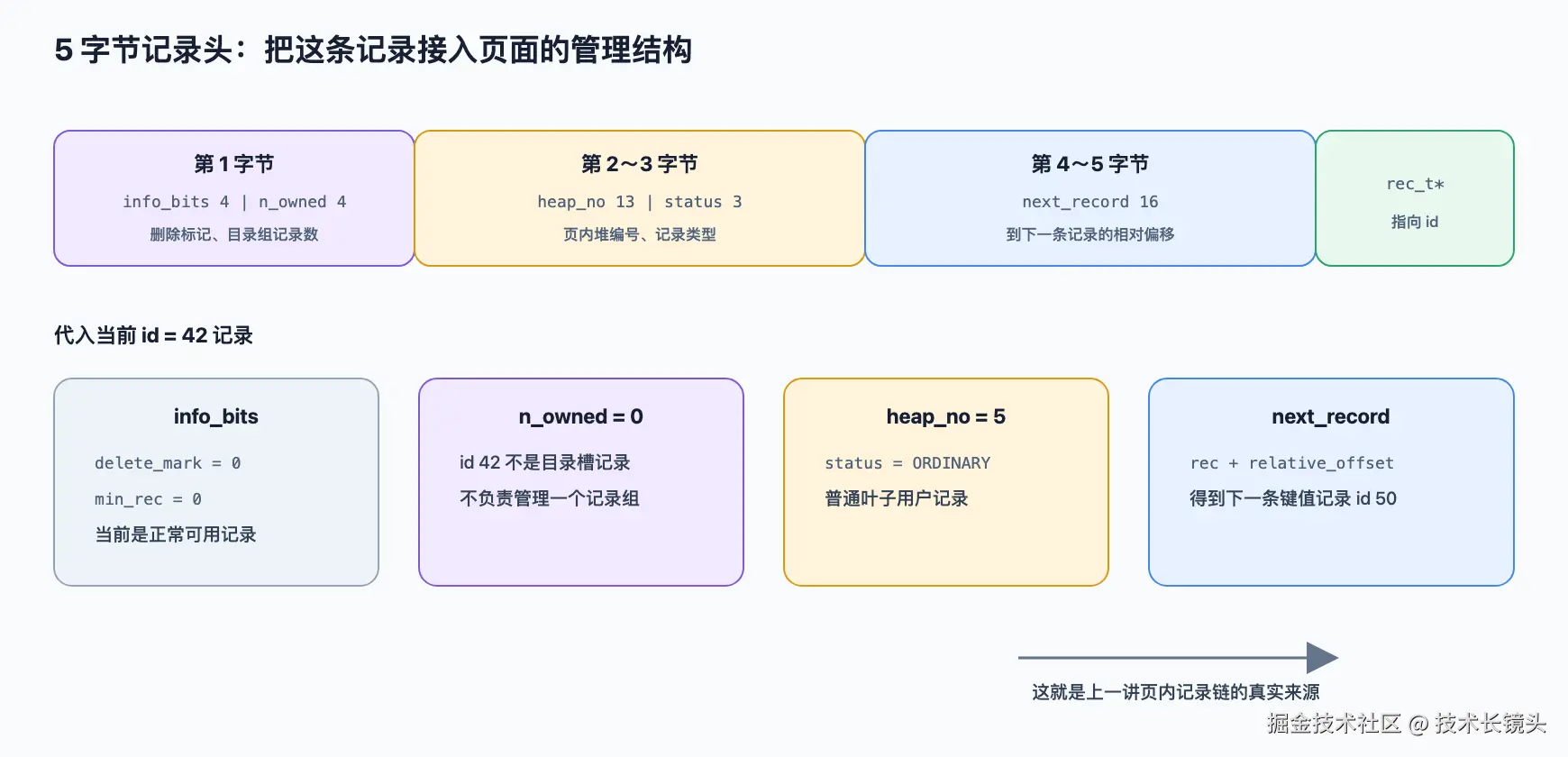

每条 Compact 记录头中保存 next_record，把页面中的记录按索引键连接成单链表。查找和页内扫描依赖的是这条链，而不是物理地址自然递增。

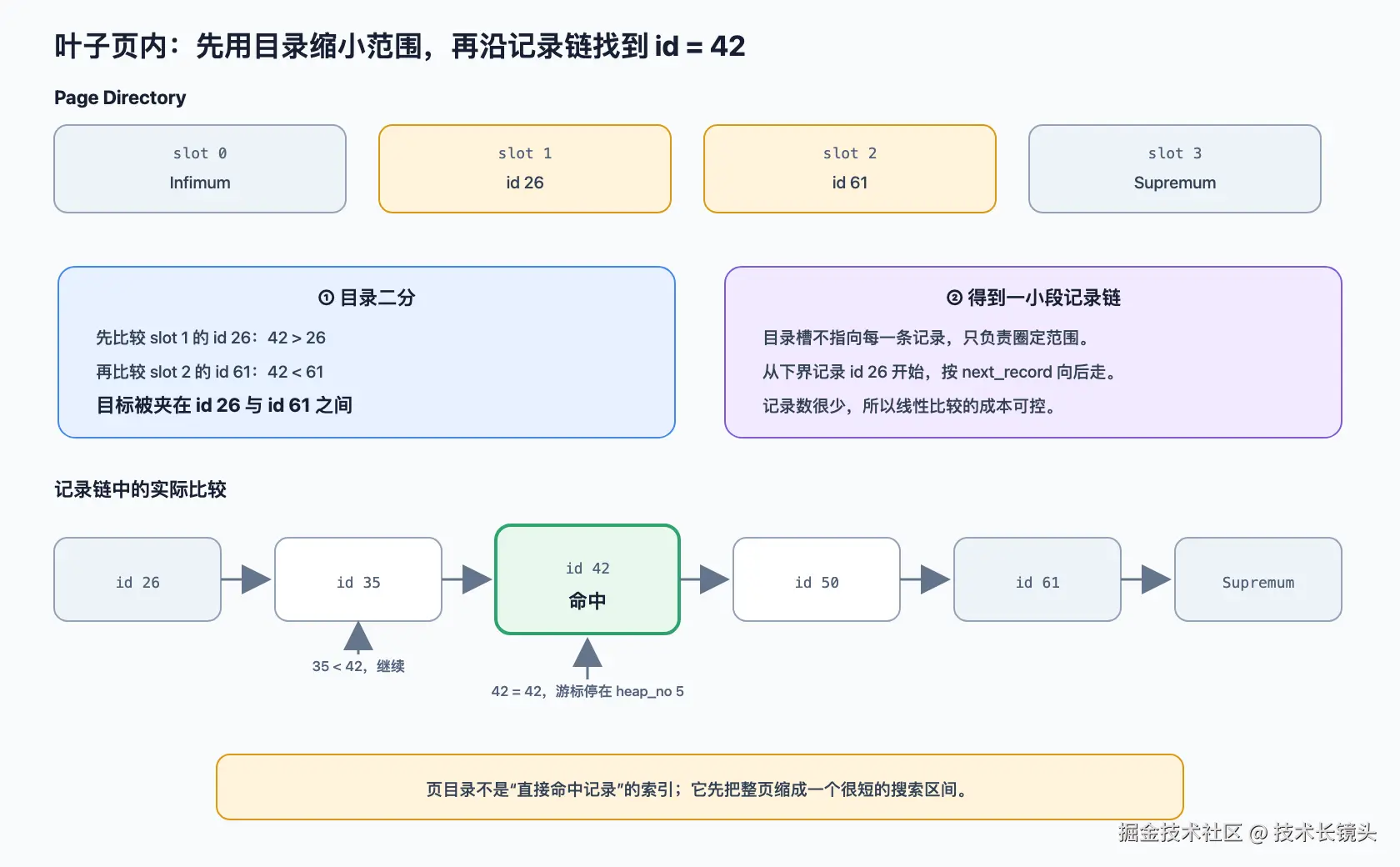

Page Directory 槽位顺序

如果每次查找都从最小记录开始沿链扫描，页面记录越多，比较次数越多。Page Directory 从有序记录中选择部分记录作为槽位入口，先二分定位一个小组，再在组内顺链比较。

因此，一个索引页可以同时满足：

latex 复制代码

物理空间灵活复用
记录按键值保持逻辑有序
查找不必从头线性扫描

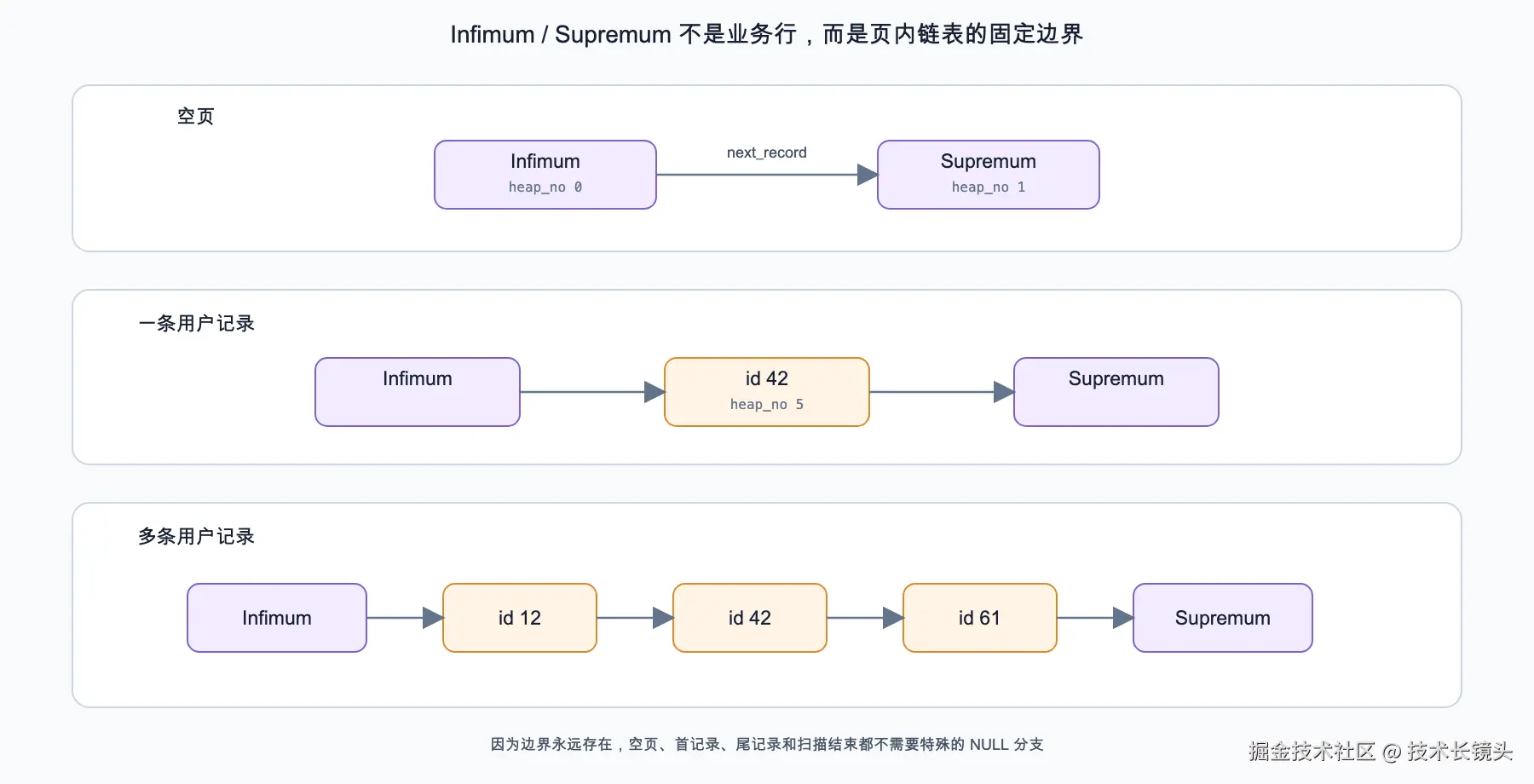

Infimum 和 Supremum 把边界变成普通链表问题

每个索引页都存在两条系统记录：

latex 复制代码

Infimum：比本页所有用户记录都小
Supremum：比本页所有用户记录都大

它们不保存业务列，却让很多边界情况不需要特殊分支：

latex 复制代码

空页：Infimum → Supremum

非空页：Infimum → 第一条用户记录 → ... → Supremum

查找小于本页最小键的目标时，前驱仍然是 Infimum；查找大于本页最大键的目标时，后继仍然是 Supremum。扫描走到 Supremum，也就统一表示"本页结束"。

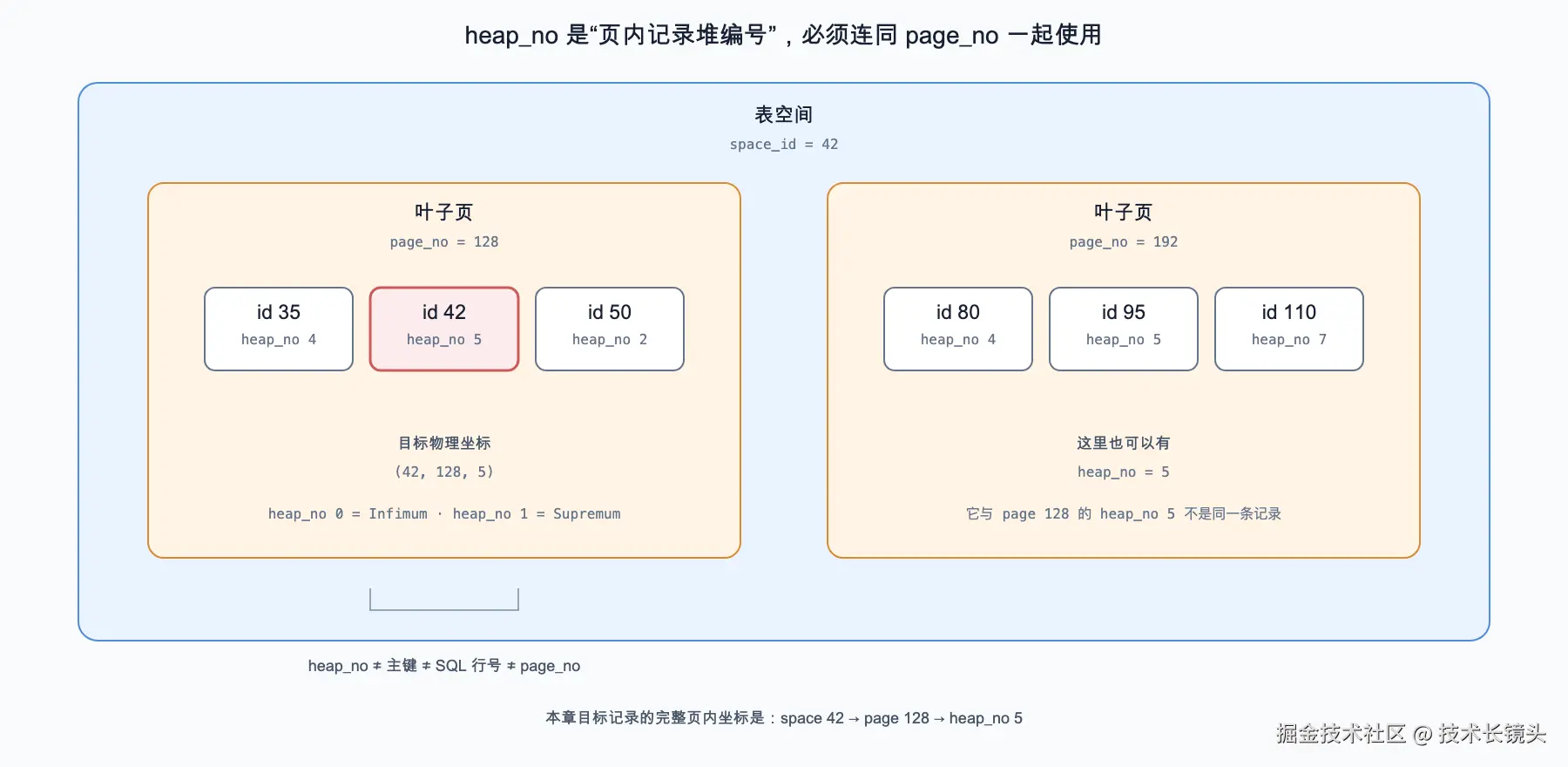

`page_no` 找页面，`heap_no` 找页面中的记录

现在可以把两个编号放进同一张图：

latex 复制代码

page_no=128
  定位表空间 42 中的索引页

heap_no=5
  标识该页记录堆中的目标记录

heap_no 不是主键，也不是查询结果中的行号。它不会告诉我们记录值是什么，只负责给页内记录一个稳定的堆编号。真正按主键顺序移动依赖的是 next_record。

页面结构已经准备好，现在让 id=42 真正进入 InnoDB。

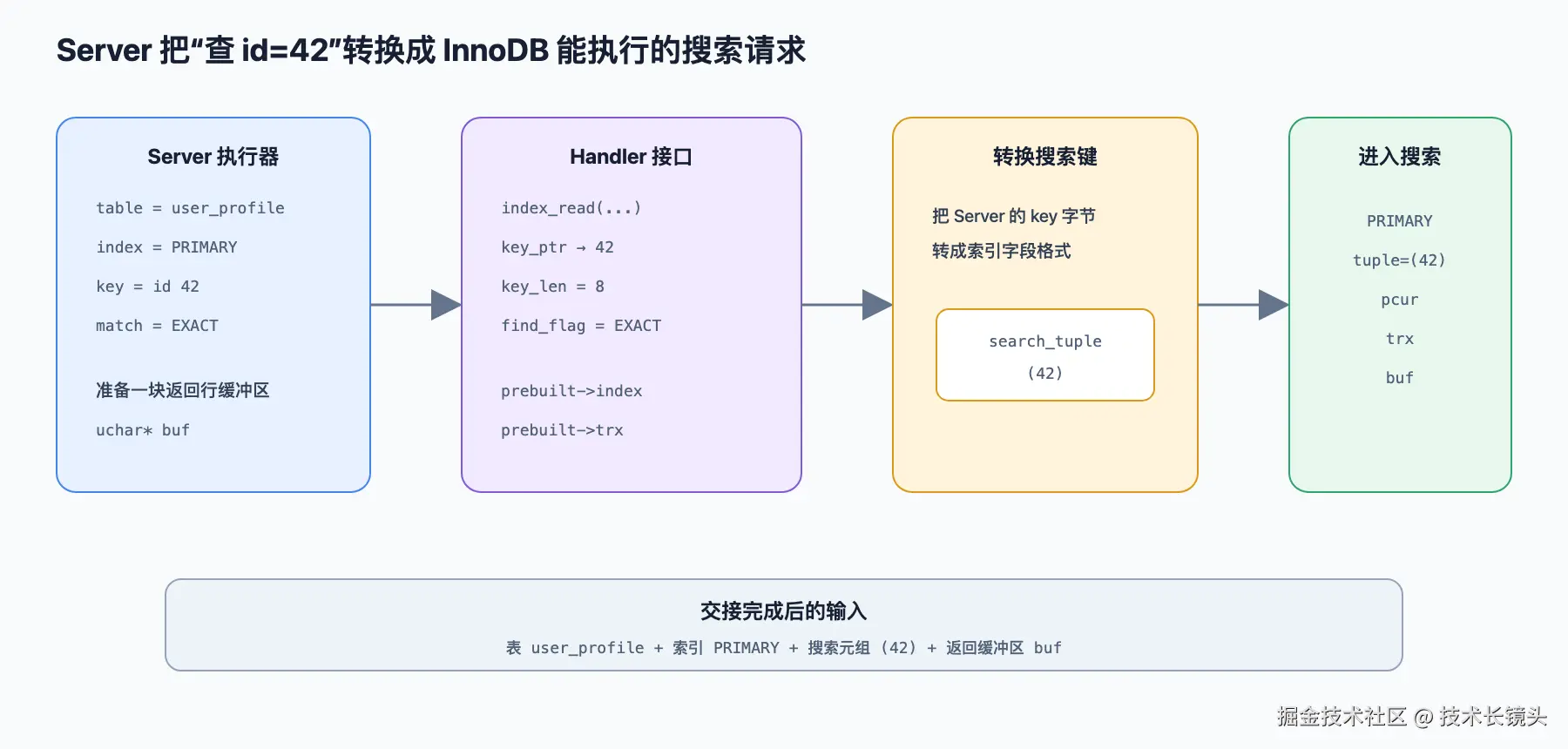

Server 先把逻辑键转换为 InnoDB 搜索请求

本文从 Server 已经决定使用 PRIMARY 开始。执行器掌握的是：

latex 复制代码

table = user_profile
index = PRIMARY
key   = id 42
match = EXACT

Handler 的入口接收 Server 格式的键和返回缓冲区：

cpp 复制代码

int ha_innobase::index_read(
    uchar* buf,
    // 找到记录后，把 Server 格式的行写入这里

    const uchar* key_ptr,
    // Server 编码的主键值 42

    uint key_len,
    // 主键字节长度

    enum ha_rkey_function find_flag
    // HA_READ_KEY_EXACT：要求精确匹配
);

接着，Handler 把 Server 的 key 字节转换成 InnoDB 索引字段格式：

cpp 复制代码

row_sel_convert_mysql_key_to_innobase(
    m_prebuilt->search_tuple,
    // 输出：InnoDB 搜索元组 (42)

    m_prebuilt->srch_key_val1,
    m_prebuilt->srch_key_val_len,
    index,
    (byte*) key_ptr,
    (ulint) key_len,
    m_prebuilt->trx
);

源码位置：

mysql-server-5.7/storage/innobase/handler/ha_innodb.cc

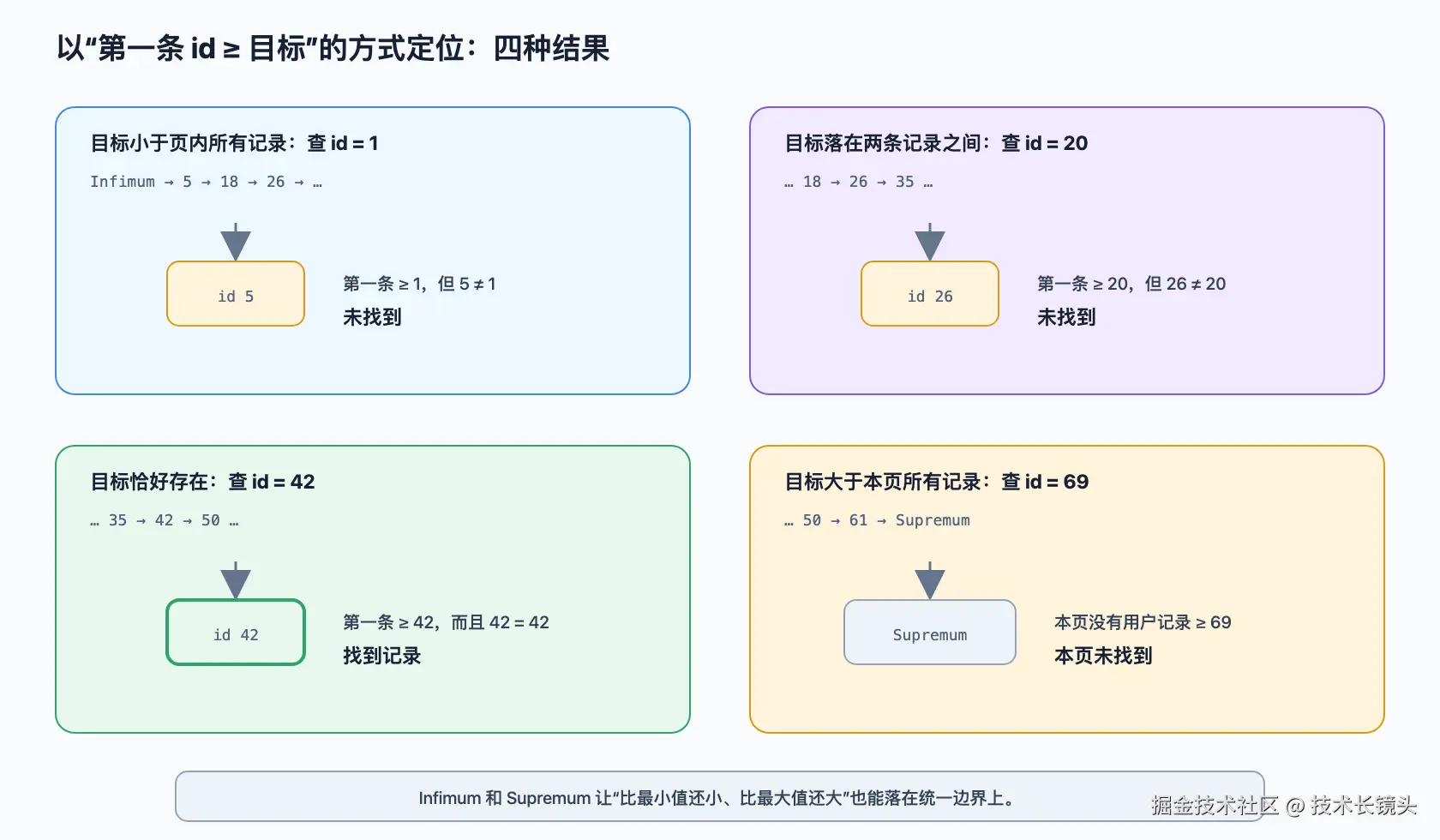

精确匹配会被转换为"先找到第一条大于等于目标的记录，再验证是否相等"：

cpp 复制代码

case HA_READ_KEY_EXACT:
case HA_READ_KEY_OR_NEXT:
    return PAGE_CUR_GE;
// 先定位第一条 key >= 42 的记录

if (find_flag == HA_READ_KEY_EXACT) {
    match_mode = ROW_SEL_EXACT;
    // 定位后还必须检查 key 是否等于 42
}

准备好搜索元组和搜索方式后，Handler 把同一块返回缓冲区交给 InnoDB 行搜索：

cpp 复制代码

ret = row_search_mvcc(
    buf,
    // 最终写入 Server 行格式的缓冲区

    mode,
    // PAGE_CUR_GE

    m_prebuilt,
    // table、index、search_tuple、pcur、trx

    match_mode,
    // ROW_SEL_EXACT

    0
);

这样，点查和范围下界可以共享同一种定位原语：

latex 复制代码

先找第一条 >= 目标的记录
精确查询再检查是否相等

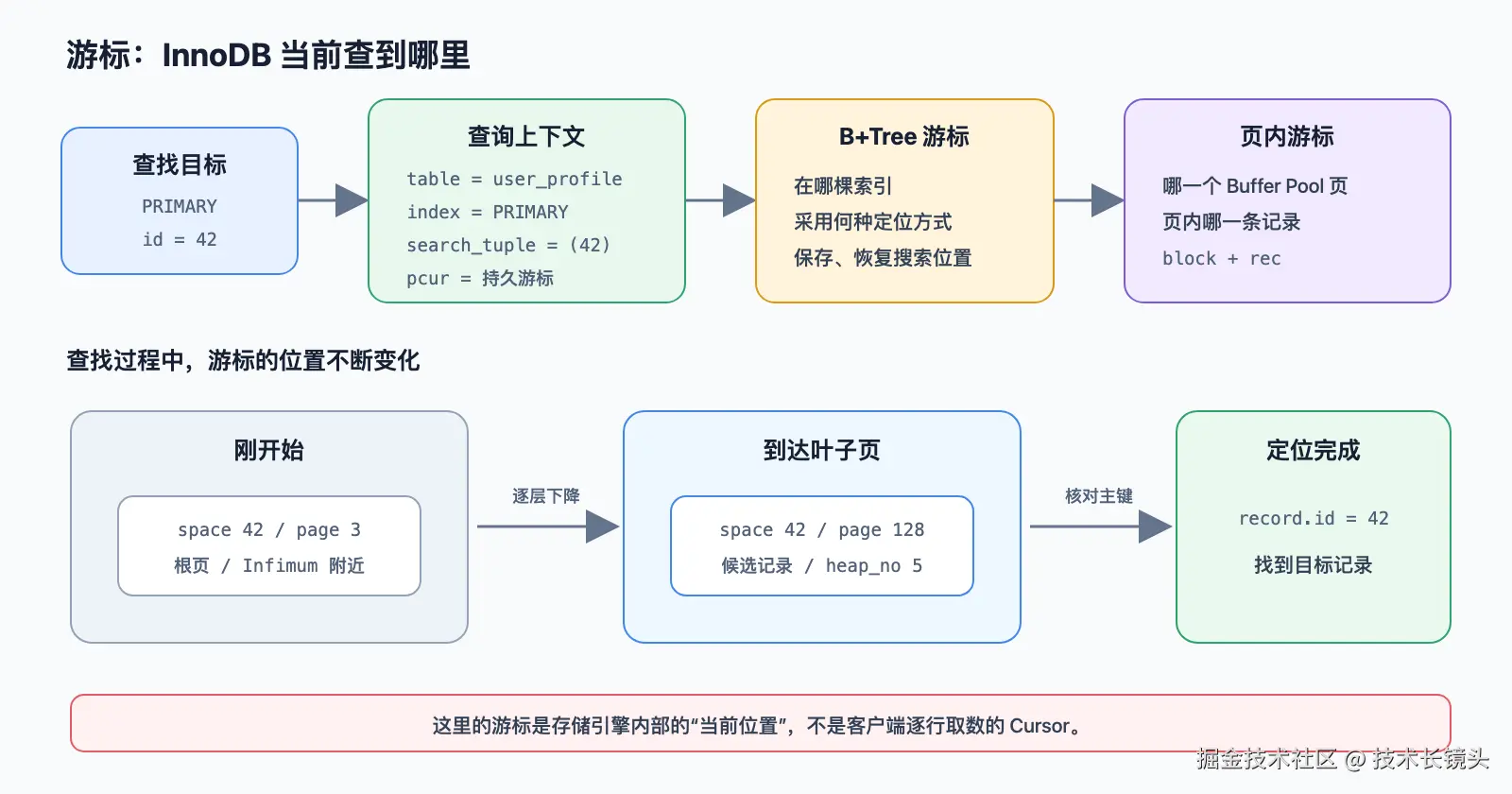

游标不是客户端结果集，而是 InnoDB 的当前位置

InnoDB 需要在 B+Tree 中连续移动，因此要保存：

latex 复制代码

当前在哪棵索引
当前位于哪个页面
当前指向页面中的哪条记录
采用什么搜索方式

这就是索引游标。它不是客户端逐行获取结果时使用的 Cursor。

核心数据结构只保留与当前链路有关的字段：

cpp 复制代码

struct row_prebuilt_t {
    dict_table_t* table;
    // 当前表：user_profile

    dict_index_t* index;
    // 当前索引：PRIMARY

    trx_t* trx;
    // 当前事务

    dtuple_t* search_tuple;
    // 搜索元组：(42)

    btr_pcur_t* pcur;
    // 可保存和恢复位置的持久游标
};

struct btr_cur_t {
    dict_index_t* index;
    // 当前 B+Tree

    page_cur_t page_cur;
    // 当前页内位置
};

struct page_cur_t {
    rec_t* rec;
    // 当前记录

    buf_block_t* block;
    // 当前记录所在的 Buffer Pool 页面
};

源码位置：

mysql-server-5.7/storage/innobase/include/row0mysql.h
mysql-server-5.7/storage/innobase/include/btr0pcur.h
mysql-server-5.7/storage/innobase/include/btr0cur.h
mysql-server-5.7/storage/innobase/include/page0cur.h

游标刚开始位于 PRIMARY 根页附近，搜索结束时则保存：

latex 复制代码

block = space 42 / page 128
rec   = heap_no 5 对应记录

非叶子页通过"分隔键 + 子页号"选择下一层

dict_index_t 已经给出 PRIMARY 根页：

latex 复制代码

space_id = 42
root page_no = 3

InnoDB 从这组坐标开始：

cpp 复制代码

const ulint space = dict_index_get_space(index);
// 取得 PRIMARY 所在的表空间 42

page_id_t page_id(space, dict_index_get_page(index));
// 组成根页坐标：(42,3)

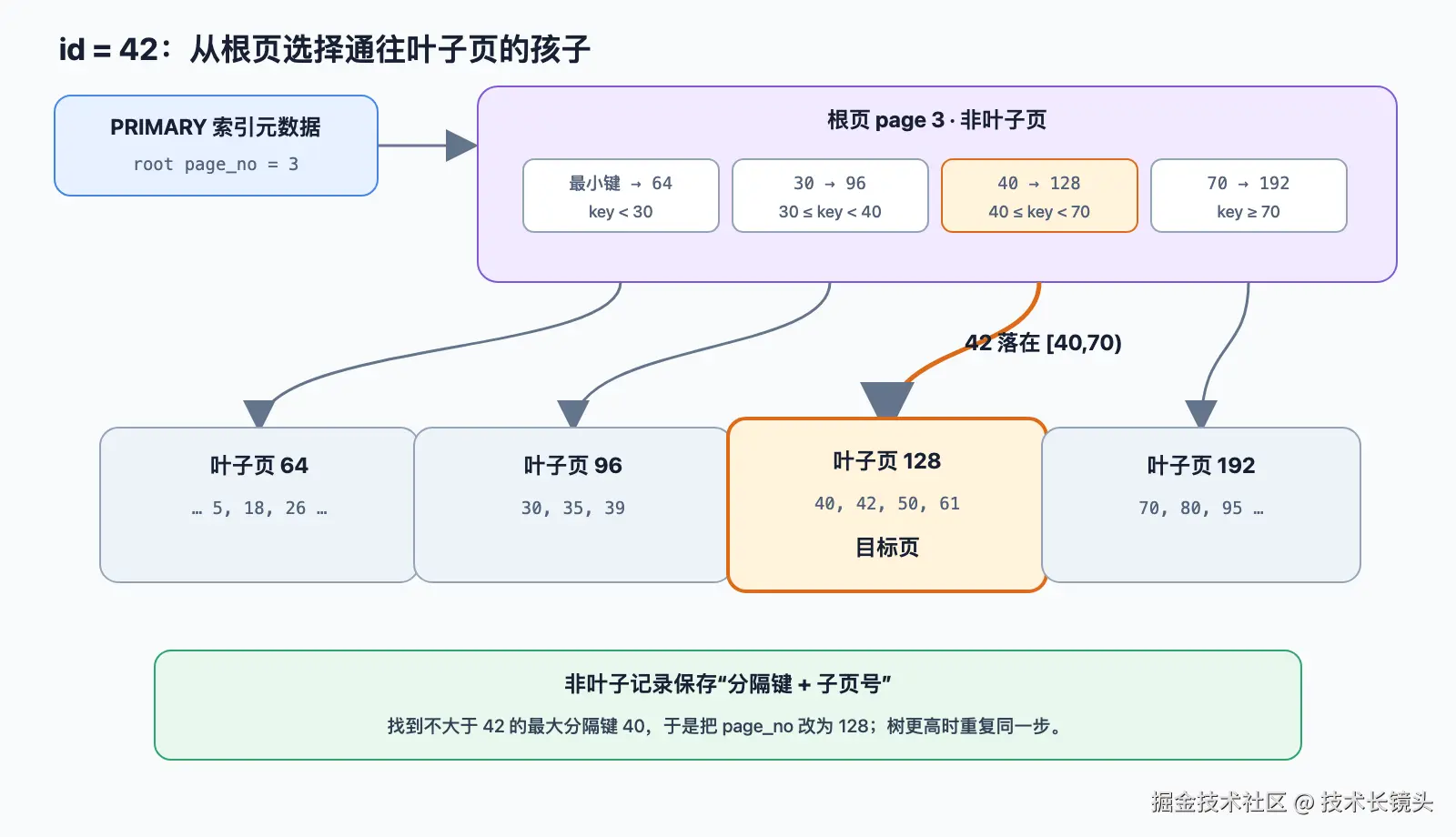

非叶子记录不保存完整业务行，主要保存分隔键和子页号。假设根页内容如下：

latex 复制代码

最小键 → page 64
30     → page 96
40     → page 128
70     → page 192

查找 42 时，选择不大于 42 的最大分隔键 40：

latex 复制代码

40 ≤ 42 < 70

所以进入 page 128。子页号保存在非叶子记录最后一个字段：

cpp 复制代码

field = rec_get_nth_field(
    rec,
    offsets,
    rec_offs_n_fields(offsets) - 1,
    &len
);
// 取得非叶子记录最后一个字段

page_no = mach_read_from_4(field);
// 将 4 字节解释为子页号

page_id.reset(space, page_no);
// 下一轮读取子页面

源码位置：

mysql-server-5.7/storage/innobase/include/btr0btr.ic
mysql-server-5.7/storage/innobase/btr/btr0cur.cc

如果 B+Tree 更高，同一个步骤会重复多次，直到 PAGE_LEVEL=0 的叶子页。

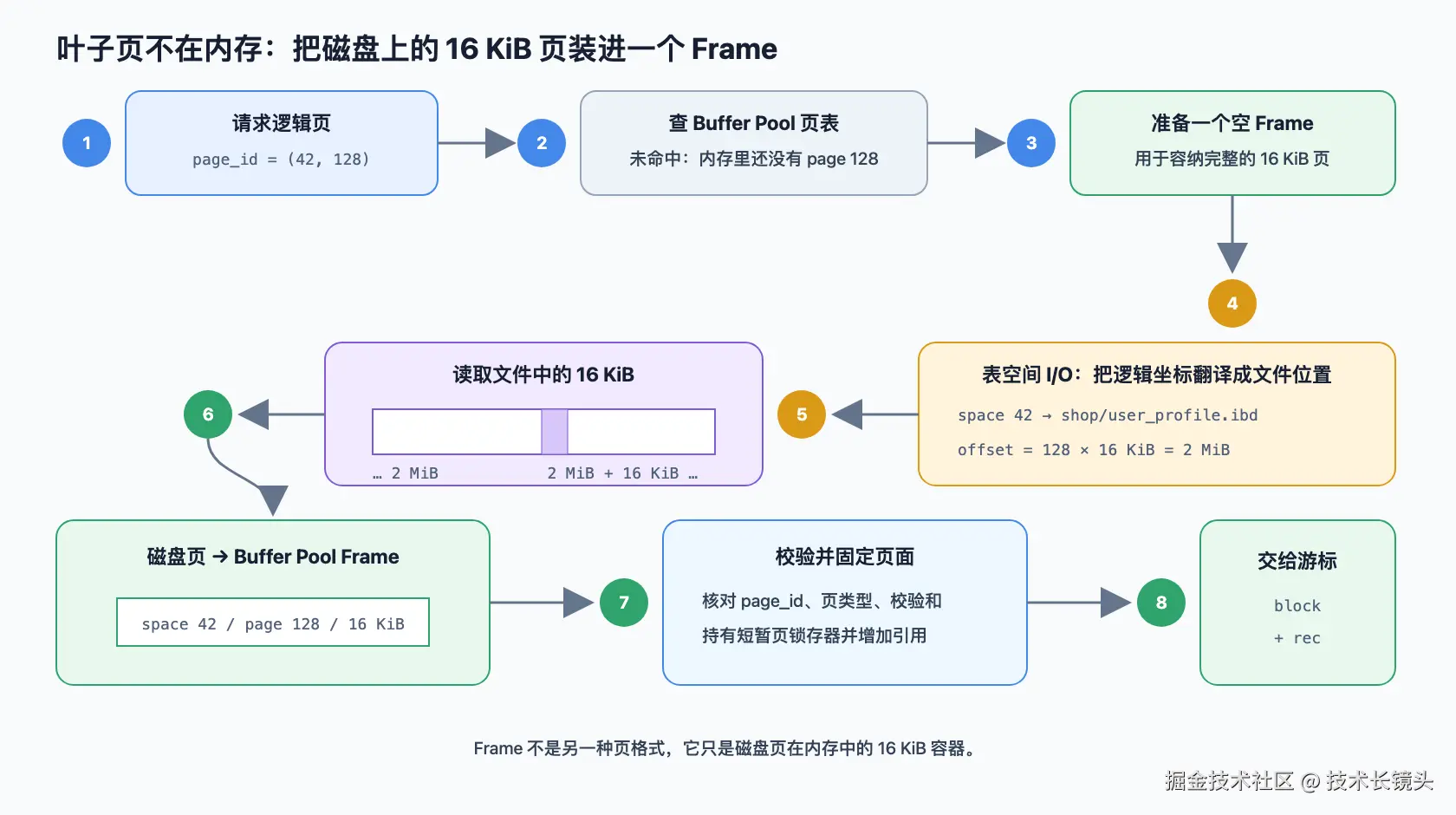

页面不在内存时，逻辑页坐标必须先变成文件偏移

游标已经知道目标页是：

latex 复制代码

(space_id=42, page_no=128)

但索引页只能在内存中解析。根页、非叶子页和叶子页每次被访问时都要先取得对应的 Buffer Pool 页面；下图只放大目标叶子页 page 128 的缺页分支。InnoDB 先以 page_id 查找 Buffer Pool：

如果命中，直接取得对应 buf_block_t；如果未命中，则从表空间文件读取完整页面：

cpp 复制代码

block = buf_page_hash_get_low(buf_pool, page_id);
// 按照 (space_id,page_no) 查找内存页

if (block == NULL) {
    buf_read_page(page_id, page_size);
    // 未命中：从表空间文件读取
}

在当前假设中：

latex 复制代码

innodb_file_per_table = ON
page_size             = 16 KiB
页面未压缩

表空间文件与偏移为：

latex 复制代码

space 42 → shop/user_profile.ibd

offset = page_no × page_size
       = 128 × 16 KiB
       = 2 MiB

源码计算未压缩页面偏移：

cpp 复制代码

offset = ((os_offset_t) cur_page_no << UNIV_PAGE_SIZE_SHIFT)
         + byte_offset;
// 默认 16KiB 页时，相当于 page_no × 16384 + byte_offset

源码位置：

mysql-server-5.7/storage/innobase/buf/buf0buf.cc
mysql-server-5.7/storage/innobase/fil/fil0fil.cc

磁盘上的 16KiB 内容进入一个 Buffer Pool Frame。Frame 不是另一种页面格式，它只是磁盘页在内存中的容器。

Page Directory 先缩小范围，记录链再完成最后几次比较

获得 page 128 的 Frame 后，InnoDB 不会从 Infimum 开始扫描整页，而是先对 Page Directory 二分。

假设目录槽为：

latex 复制代码

slot 0 → Infimum
slot 1 → id 26
slot 2 → id 61
slot 3 → Supremum

搜索过程是：

latex 复制代码

比较 slot 1：42 > 26
比较 slot 2：42 < 61

得到范围：id 26 ～ id 61

目录槽只负责圈定一小组记录，不会指向每一条用户记录。接着沿 next_record 比较：

latex 复制代码

id 26
  → id 35：35 < 42，继续
  → id 42：42 = 42，命中

源码也明确分成两段：

cpp 复制代码

/* 先对 Page Directory 二分 */
while (up - low > 1) {
    mid = (low + up) / 2;
    slot = page_dir_get_nth_slot(page, mid);
    mid_rec = page_dir_slot_get_rec(slot);
    // 比较搜索元组和槽记录
}

/* 再在相邻槽之间沿记录链线性查找 */
while (page_rec_get_next_const(low_rec) != up_rec) {
    mid_rec = page_rec_get_next_const(low_rec);
    // 逐条比较，直到找到相邻上下界
}

源码位置：

mysql-server-5.7/storage/innobase/page/page0cur.cc

最终，页游标保存：

latex 复制代码

block = page 128 的 Buffer Pool Block
rec   = id 42 的 Compact 记录

由于本次使用"第一条大于等于目标"的定位方式，边界场景也能统一处理：

latex 复制代码

目标小于最小值 → 停在第一条用户记录，检查不相等
目标位于两条记录之间 → 停在后一条记录，检查不相等
目标恰好存在 → 停在目标记录，检查相等
目标大于本页所有记录 → 停在 Supremum

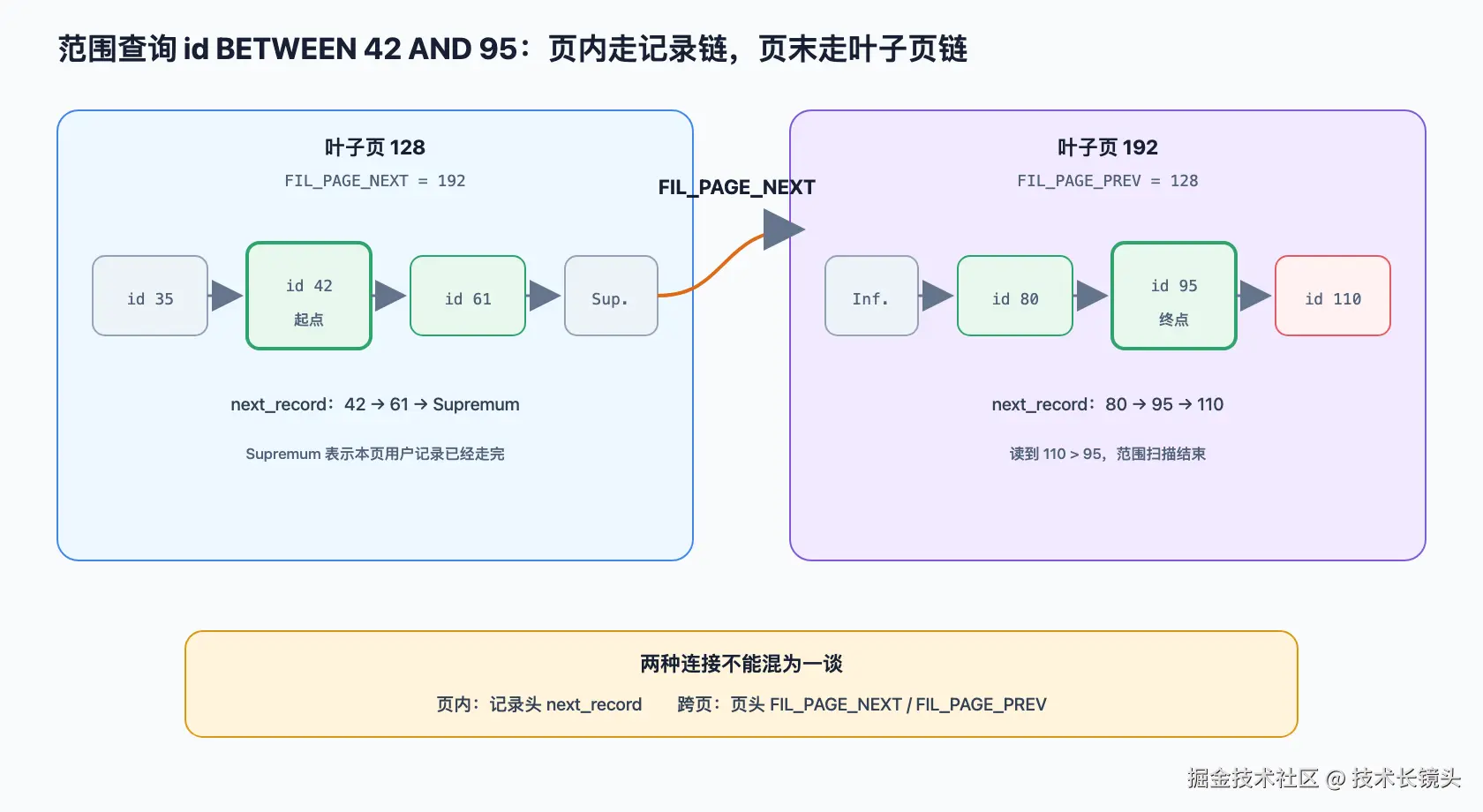

如果查询是范围扫描，找到起点后不需要为每条记录重新从根页搜索。页内沿 next_record 继续，走到 Supremum 后，再通过 FIL Header 的 FIL_PAGE_NEXT 进入右侧叶子页：

latex 复制代码

页内连接：记录头 next_record
跨页连接：FIL_PAGE_NEXT / FIL_PAGE_PREV

到这里，索引查找已经结束。游标指向 heap_no=5，但真正的挑战才刚刚显现：它拿到的仍然只是一段 Compact 字节，而不是四个已经命名的列值。

`rec_t*` 指向第一列，而不是整条记录的开头

Compact 记录由两部分组成：

latex 复制代码

记录额外信息
    +
字段数据

rec_t* 指向第一个字段 id 的数据起点。记录头、NULL 位图和变长字段长度位于它前面的低地址区域：

latex 复制代码

低地址
  ↓
变长字段长度数组
NULL 位图
5 字节固定记录头
          ← rec_t* 指向这里
id
DB_TRX_ID
DB_ROLL_PTR
nickname
email
bio
  ↓
高地址

源码正是从 rec 向前计算两个指针：

cpp 复制代码

const byte* nulls = rec - (1 + REC_N_NEW_EXTRA_BYTES);
// REC_N_NEW_EXTRA_BYTES = 5
// 越过 5 字节固定记录头，开始读取 NULL 位图

const byte* lens = nulls - UT_BITS_IN_BYTES(index->n_nullable);
// 再越过 NULL 位图，开始读取变长字段长度数组

源码位置：

mysql-server-5.7/storage/innobase/rem/rem0rec.cc

这解释了一个关键事实：只有记录字节还不够。解析器还需要索引元数据，才能知道有多少个可空字段、哪些字段固定长度、哪些字段需要读取长度数组。

聚簇记录会插入 InnoDB 隐藏字段

表定义的业务字段顺序是：

latex 复制代码

id → nickname → email → bio

PRIMARY 聚簇记录的内部字段顺序却是：

latex 复制代码

id
→ DB_TRX_ID
→ DB_ROLL_PTR
→ nickname
→ email
→ bio

其中：

latex 复制代码

DB_TRX_ID    6 字节，记录最近修改该行的事务编号
DB_ROLL_PTR  7 字节，指向该行相关的 Undo 信息

当前表有显式主键 id，所以不需要 DB_ROW_ID。只有没有合适聚簇键时，InnoDB 才会生成额外的 6 字节行编号。

源码构建聚簇索引内部字段时，先复制主键，再加入两个系统列，最后加入尚未包含的普通列：

cpp 复制代码

dict_index_copy(new_index, index, table, 0, index->n_fields);
// 先复制用户定义的主键字段 id

dict_index_add_col(
    new_index,
    table,
    dict_table_get_sys_col(table, DATA_TRX_ID),
    0
);
// 加入 DB_TRX_ID

dict_index_add_col(
    new_index,
    table,
    dict_table_get_sys_col(table, DATA_ROLL_PTR),
    0
);
// 加入 DB_ROLL_PTR

if (!indexed[col->ind]) {
    dict_index_add_col(new_index, table, col, 0);
}
// 加入 nickname、email、bio

源码位置：

mysql-server-5.7/storage/innobase/dict/dict0dict.cc

隐藏字段属于 InnoDB 的内部记录，不会作为查询结果返回客户端。

NULL 位图只为允许 NULL 的列分配位

当前表只有两个字段允许为 NULL：

sql 复制代码

email VARCHAR(100) NULL,
bio   TEXT NULL

因此 NULL 位图只需要两个有效位：

latex 复制代码

bit 0 → email
bit 1 → bio

当前记录中：

latex 复制代码

email = NULL
bio   ≠ NULL

所以位图低位为：

latex 复制代码

bit 1  bit 0
 bio    email
  0       1

NULL byte = 00000001

解析到 email 时，源码设置 SQL NULL 标志，但不读取字段长度，也不推进数据偏移：

cpp 复制代码

if (*nulls & null_mask) {
    len = offs | REC_OFFS_SQL_NULL;
    // offsets[] 中标记当前字段为 SQL NULL

    goto resolved;
    // 不读取变长长度
    // 不增加字段数据偏移
}

所以 email=NULL 的真实开销是 NULL 位图中的一个 bit，而不是在数据区保存字符串 NULL 或预留最大列长度。

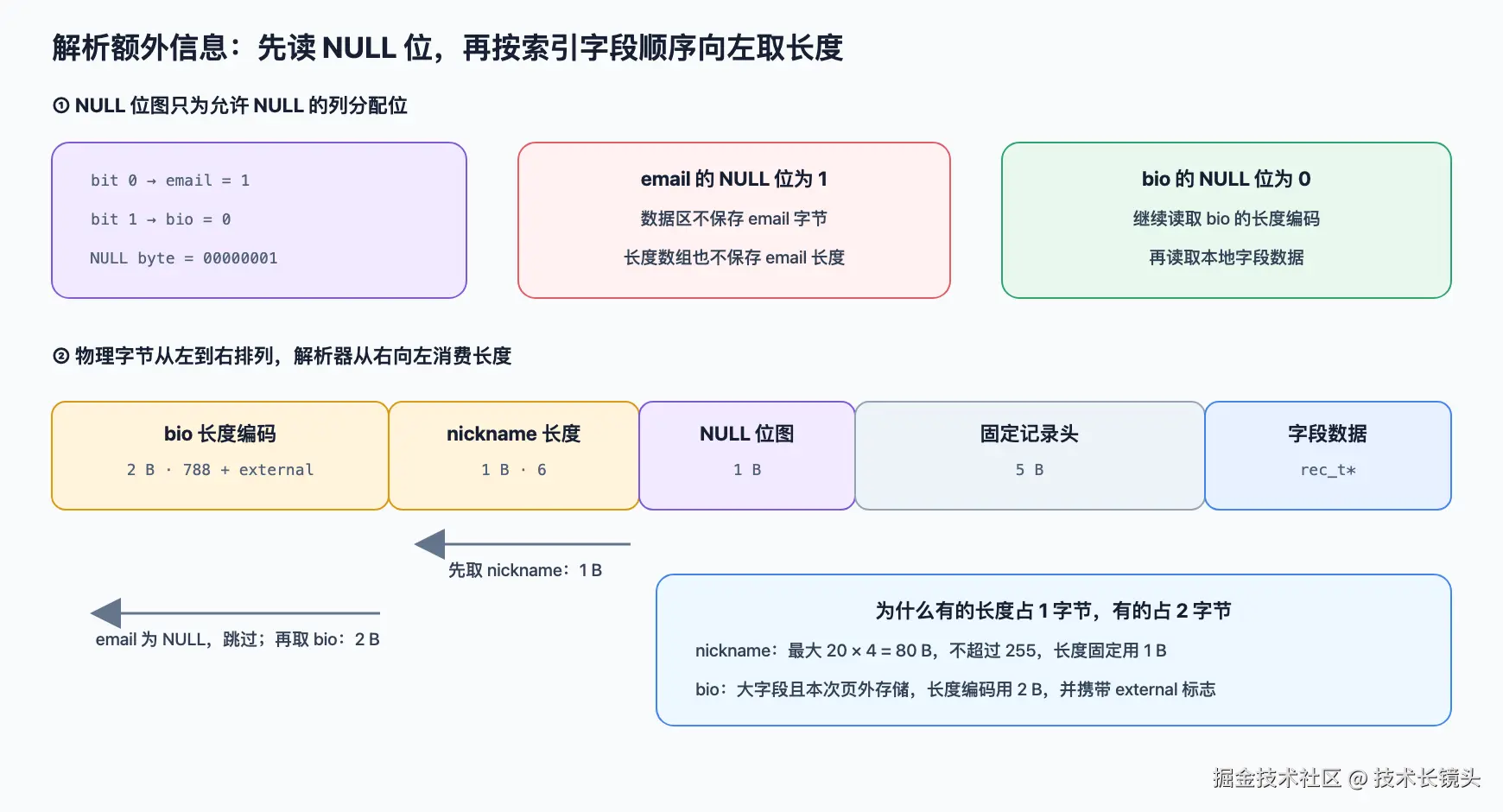

变长字段长度为什么反向保存

这条记录的变长字段包括：

latex 复制代码

nickname
email
bio

由于 email=NULL，长度数组中只需要保存：

latex 复制代码

nickname 实际长度
bio 本地字段长度与 external 标志

解析器按照索引字段顺序处理：

latex 复制代码

id → DB_TRX_ID → DB_ROLL_PTR → nickname → email → bio

因此它遇到的第一个变长字段是 nickname。为了从紧邻 NULL 位图的位置立即取得它的长度，物理字节采用逆序排列：

latex 复制代码

物理地址从左到右：

[bio 长度 2B][nickname 长度 1B][NULL 位图][固定记录头]
                                   ↑
                            解析器从这里向左读

nickname='小明' 在 UTF-8 中占 6 字节。它定义为 VARCHAR(20) utf8mb4，最大字节数为：

latex 复制代码

20 × 4 = 80 字节

不超过 255，因此长度始终使用 1 字节。

大字段的长度规则更复杂：最大长度超过 255 的字段，实际长度为 0～127 且未页外存储时仍可以使用 1 字节；实际长度达到 128 或带 external 标志时使用 2 字节。

cpp 复制代码

len = *lens--;
// 从紧邻 NULL 位图的位置向左消费长度字节

if (DATA_BIG_COL(col) && (len & 0x80)) {
    len <<= 8;
    len |= *lens--;
    // 两字节长度编码

    if (len & 0x4000) {
        len = offs | REC_OFFS_EXTERNAL;
        // 标记字段有页外内容
    }
}

5 字节记录头把记录接入页内管理结构

NULL 位图和长度数组负责解释字段，固定记录头则负责把记录接入记录堆、记录链和 Page Directory。

它的位布局是：

latex 复制代码

第 1 字节：info_bits 4 bit + n_owned 4 bit
第 2～3 字节：heap_no 13 bit + status 3 bit
第 4～5 字节：next_record 16 bit

代入当前记录：

latex 复制代码

delete_mark = 0
min_rec     = 0
n_owned     = 0
heap_no     = 5
status      = ORDINARY
next_record = 到 id 50 的相对偏移

n_owned=0 是因为当前示例的 Page Directory 槽记录是 id 26 和 id 61，id 42 不负责管理一个目录组。

next_record 不是 C++ 内存指针，而是当前记录到下一条有序记录的相对偏移。源码读取两字节后，在同一页面内计算下一条记录地址：

cpp 复制代码

field_value = mach_read_from_2(rec - REC_NEXT);
// 从 rec_t* 前面读取 next_record

return page_start
       + offset_inside_page(rec + field_value);
// 当前记录地址 + 相对偏移
// 得到下一条键值记录

源码位置：

mysql-server-5.7/storage/innobase/include/rem0rec.ic

于是，页内看到的：

latex 复制代码

id 42 → id 50

并不是抽象画法，而是记录头中真实偏移计算的结果。

12000 字节的 `bio` 为什么没有撑满叶子页

一个 16KiB 页还要容纳页头、其他用户记录、空闲空间、Page Directory 和页尾，不适合让一条 12000 字节字段长期独占整个页面。

在当前 ROW_FORMAT=COMPACT 下，移到页外的大字段在聚簇记录中保留：

latex 复制代码

768 字节本地前缀
    +
20 字节外部引用

其余内容保存在外部 BLOB 页面中：

本例为：

latex 复制代码

完整 bio      12000 B
本地前缀        768 B
外部内容      11232 B
外部引用         20 B

20 字节引用位于本地字段末尾：

cpp 复制代码

#define BTR_EXTERN_SPACE_ID 0
// 外部内容所在的 space_id，4 字节

#define BTR_EXTERN_PAGE_NO 4
// 第一个 BLOB 页的 page_no，4 字节

#define BTR_EXTERN_OFFSET 8
// BLOB Header 在页面内的偏移，4 字节

#define BTR_EXTERN_LEN 12
// 外部长度和标志，共 8 字节

#define FIELD_REF_SIZE 20
// 整个外部引用共 20 字节

源码位置：

mysql-server-5.7/storage/innobase/include/btr0cur.h
mysql-server-5.7/storage/innobase/include/page0size.h

读取 bio 时，InnoDB 先复制本地前缀，再从引用中取得外部坐标：

cpp 复制代码

space_id = mach_read_from_4(
    data + local_len + BTR_EXTERN_SPACE_ID
);
// 外部内容所在表空间

page_no = mach_read_from_4(
    data + local_len + BTR_EXTERN_PAGE_NO
);
// 第一个外部 BLOB 页

offset = mach_read_from_4(
    data + local_len + BTR_EXTERN_OFFSET
);
// BLOB 数据在页面中的起点

extern_len = mach_read_from_4(
    data + local_len + BTR_EXTERN_LEN + 4
);
// 外部部分实际长度

如果内容跨多个页面，就沿外部页面链继续读取，最终在内存中拼接：

latex 复制代码

768 B 本地前缀 + 11232 B 外部内容 = 12000 B

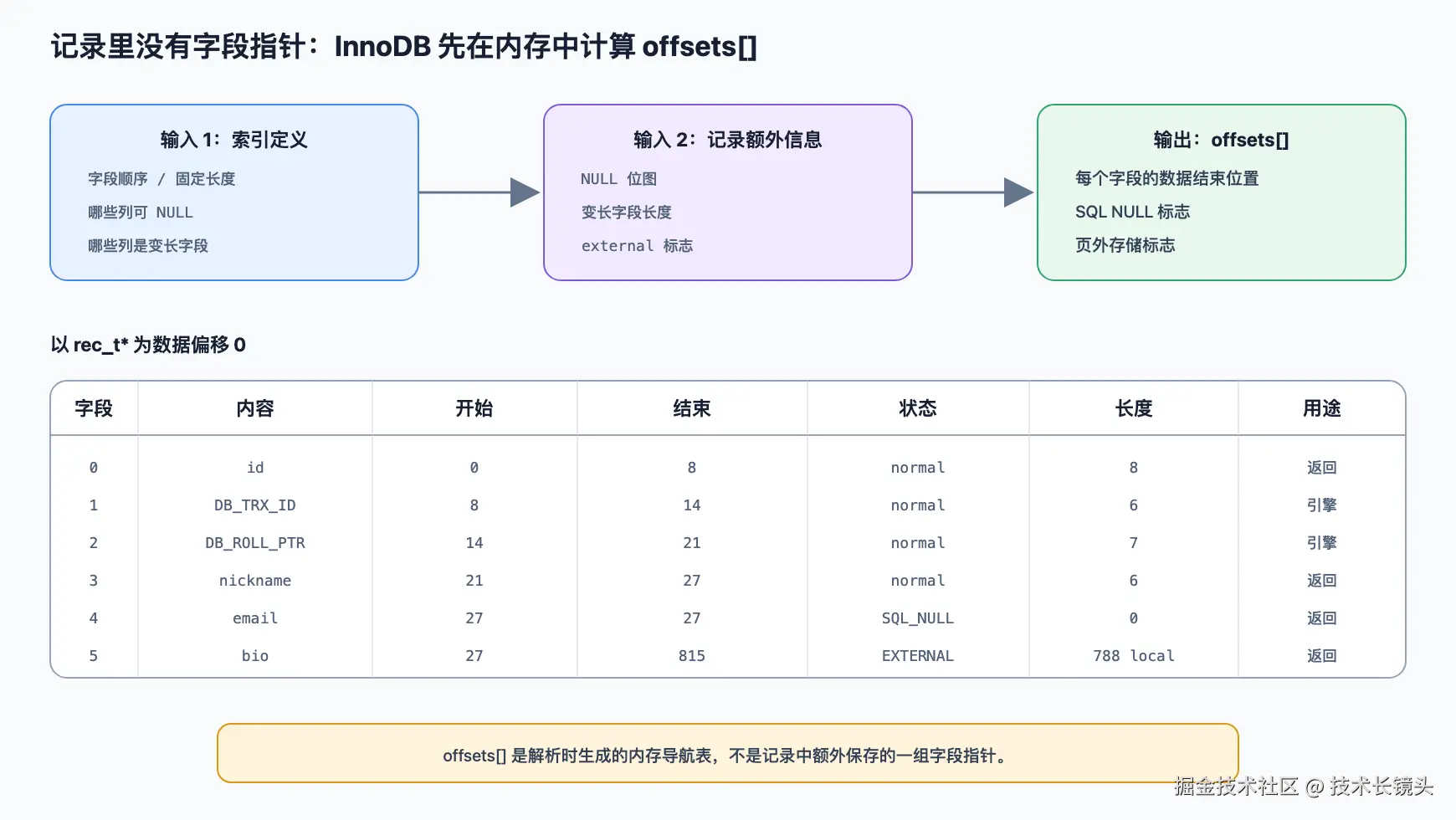

`offsets[]` 是解析时生成的内存导航表

物理记录中没有保存"id 指针""nickname 指针"和"bio 指针"。InnoDB 使用两个输入计算每个字段的边界：

latex 复制代码

索引元数据
  提供字段顺序、固定长度、nullable 和变长属性

记录额外信息
  提供本行 NULL、实际长度和 external 标志

解析当前记录得到：

字段	起点	终点	状态	本地长度
`id`	0	8	普通	8
`DB_TRX_ID`	8	14	普通	6
`DB_ROLL_PTR`	14	21	普通	7
`nickname`	21	27	普通	6
`email`	27	27	`SQL_NULL`	0
`bio`	27	815	`EXTERNAL`	788

其中：

latex 复制代码

bio 本地长度 788
= 本地前缀 768
+ 外部引用 20

offsets[] 只存在于解析过程的内存中。它不是记录中额外保存的一组字段指针，而是 InnoDB 结合元数据和记录头计算出的导航表。

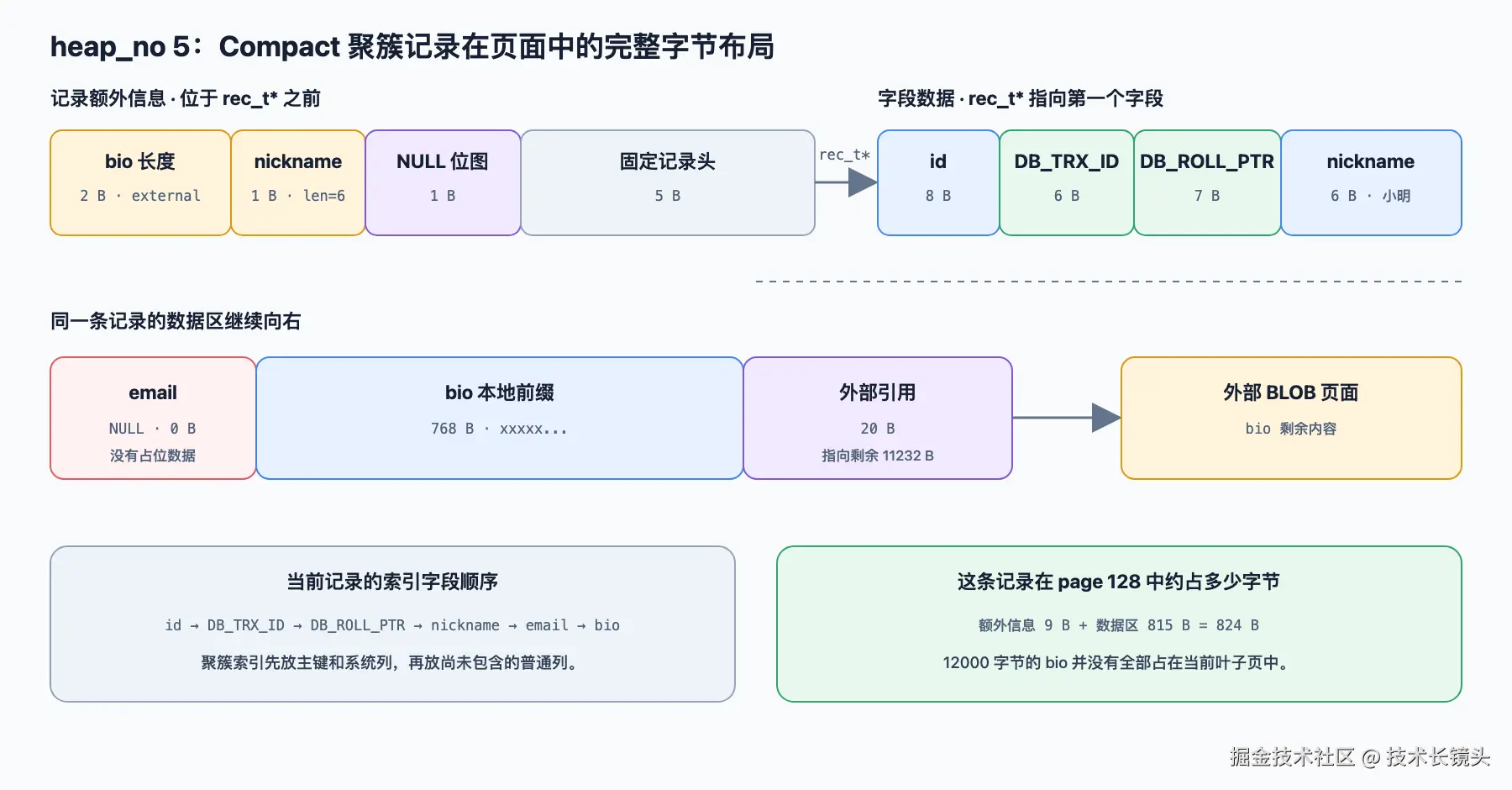

现在也可以算出当前记录在 page 128 中实际占用的空间。

字段数据区：

latex 复制代码

id                 8
DB_TRX_ID           6
DB_ROLL_PTR         7
nickname            6
email               0
bio 本地前缀      768
bio 外部引用       20
---------------------
合计              815 字节

额外信息区：

latex 复制代码

bio 长度            2
nickname 长度       1
NULL 位图           1
固定记录头          5
---------------------
合计                9 字节

因此，这条记录在叶子页内约占：

latex 复制代码

815 + 9 = 824 字节

12000 字节的 bio 并没有全部挤在当前索引页中。

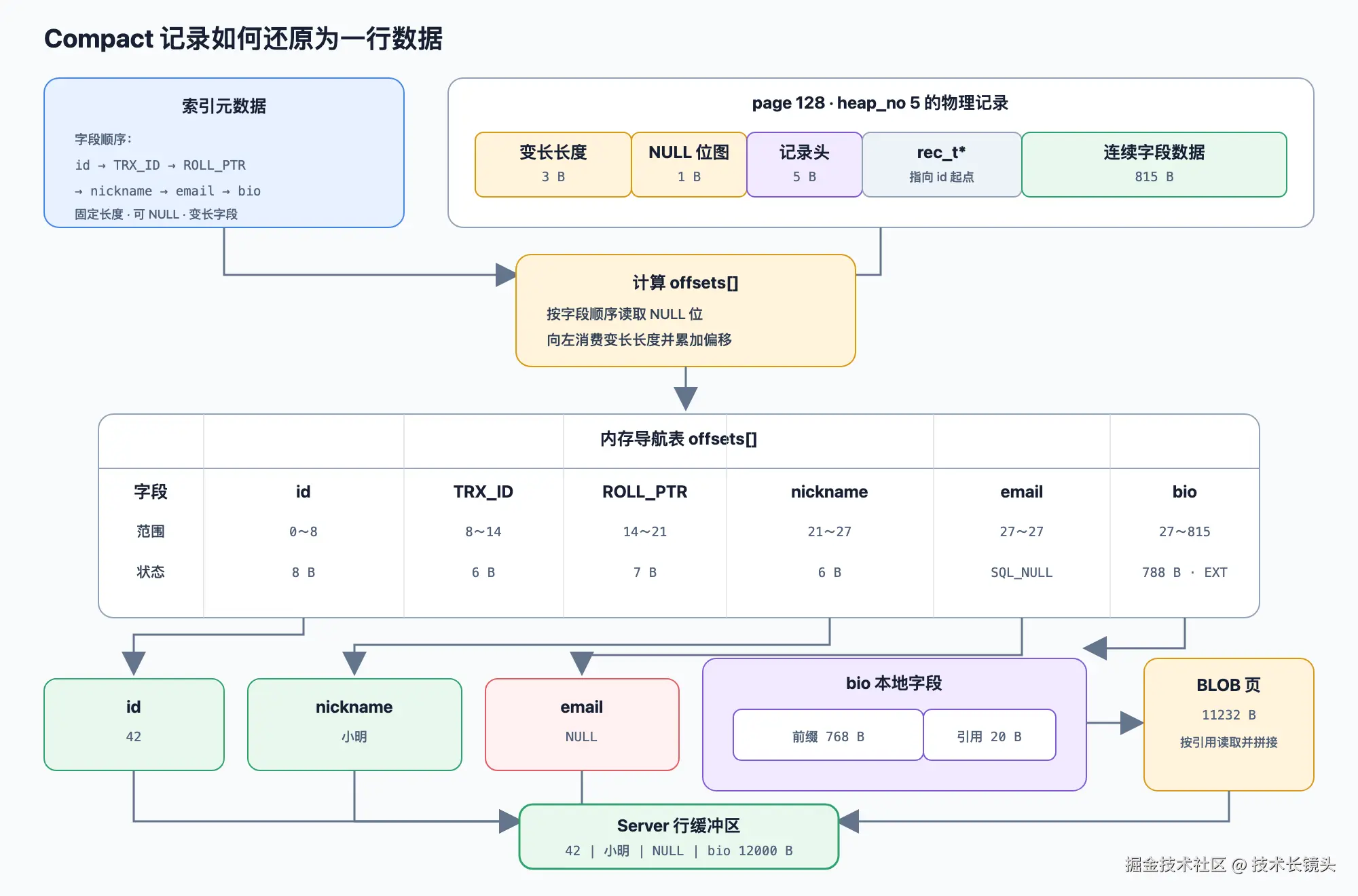

把这一整段解析过程收束到一张图，就是：

Compact 记录还要转换成 Server 行格式

Compact 记录的设计目标是索引比较、页内管理和空间利用，不是直接通过网络返回。InnoDB 需要按照 Server 提供的列模板逐列转换。

转换过程包括：

latex 复制代码

offsets[] 定位业务字段
  → 将 id 转换为 Server 整数格式
  → 把 nickname 写入目标列位置
  → 为 email 设置 Server NULL 位
  → 读取并拼接完整 bio
  → 跳过 DB_TRX_ID 和 DB_ROLL_PTR

源码先判断字段是否页外存储：

cpp 复制代码

if (rec_offs_nth_extern(offsets, field_no)) {
    data = btr_rec_copy_externally_stored_field(
        rec,
        offsets,
        page_size,
        field_no,
        &len,
        heap
    );
    // 将本地前缀与外部页面内容拼成完整字段
}

普通字段则直接按照 offsets[] 取得：

cpp 复制代码

data = rec_get_nth_field(rec, offsets, field_no, &len);
// 取得字段起点和长度

if (len == UNIV_SQL_NULL) {
    mysql_rec[null_byte_offset] |= null_bit_mask;
    // 在 Server 行缓冲区中设置 NULL 位
}

最后写入 Server 提供的返回缓冲区：

cpp 复制代码

row_sel_store_mysql_rec(
    buf,
    // Server 行缓冲区

    prebuilt,
    result_rec,
    // heap_no 5 对应的聚簇记录

    vrow,

    result_rec != rec,
    // 当前就是 PRIMARY 记录，因此这里为 false

    result_rec != rec ? clust_index : index,
    // 当前使用 PRIMARY index

    offsets,
    false
);

源码位置：

mysql-server-5.7/storage/innobase/row/row0sel.cc

写入完成后，Server 得到的是：

latex 复制代码

id       = 42
nickname = 小明
email    = NULL
bio      = 完整 12000 字节内容

而不是：

latex 复制代码

5 字节记录头
DB_TRX_ID
DB_ROLL_PTR
20 字节外部引用

这些内容始终封装在 InnoDB 内部。

一条查询的本质，是坐标收敛之后再还原为值

现在重新看最初的 SQL：

sql 复制代码

SELECT id, nickname, email, bio
FROM shop.user_profile
WHERE id = 42;

它首先经历的是坐标不断收敛：

latex 复制代码

shop.user_profile.id=42
  → PRIMARY
  → space_id=42
  → root page=3
  → leaf page=128
  → heap_no=5
  → rec_t*

随后方向反转，物理字节被逐步还原为列值：

latex 复制代码

rec_t*
  → NULL 位图和变长长度
  → offsets[]
  → id / nickname / email / bio 本地部分
  → 外部 BLOB 页面
  → 完整业务字段
  → Server 行缓冲区
  → 客户端

因此，"主键索引查到一行"并不是一个瞬间完成的动作。它至少包含以下连续转换：

latex 复制代码

Server 的逻辑键
  → InnoDB 搜索元组
  → B+Tree 页面坐标
  → 页内记录坐标
  → Compact 字段坐标
  → Server 列值

当这条链真正建立起来之后，.frm、.ibd、表空间、段、区、页、Page Directory、游标、heap_no、Compact 记录和页外字段不再是一组需要背诵的名词。它们分别解决了同一条查询在不同层次上的问题，并通过前一步的输出自然连接到下一步。

别再只说“走 B+Tree”：一条 SQL 在 InnoDB 中的完整寻址过程
