别再只会“加索引”：从磁盘页到 B+Tree，彻底理解 MySQL 索引的设计与运行

很多人学习 MySQL 索引，是从"最左前缀""回表""覆盖索引""页分裂"这些结论开始的。结论记得不少，真正遇到一条新 SQL 时却仍然只能猜：它会从哪里开始扫描，为什么要回表，范围条件之后的列究竟还能不能使用，插入一行为什么可能修改好几张页面？

问题不在于口诀记得不够，而在于没有先建立索引的整体模型。

索引不是贴在表旁边的"加速标签"，也不是一份只保存主键位置的目录。对 InnoDB 来说，每一棵普通索引都是一套独立的、有序的、由磁盘页组成的 B+Tree。查询沿着这棵树找到记录，写入则修改这棵树，同时保证下一次查询仍能按相同规则找到记录。

本文以 MySQL 5.7 为基准，依次回答四个问题：

latex 复制代码

为什么索引必须围绕磁盘页设计？
一棵 B+Tree 在页中究竟保存什么？
点查、范围扫描、回表和联合索引如何发生？
插入、删除和页分裂怎样维持树始终可查？

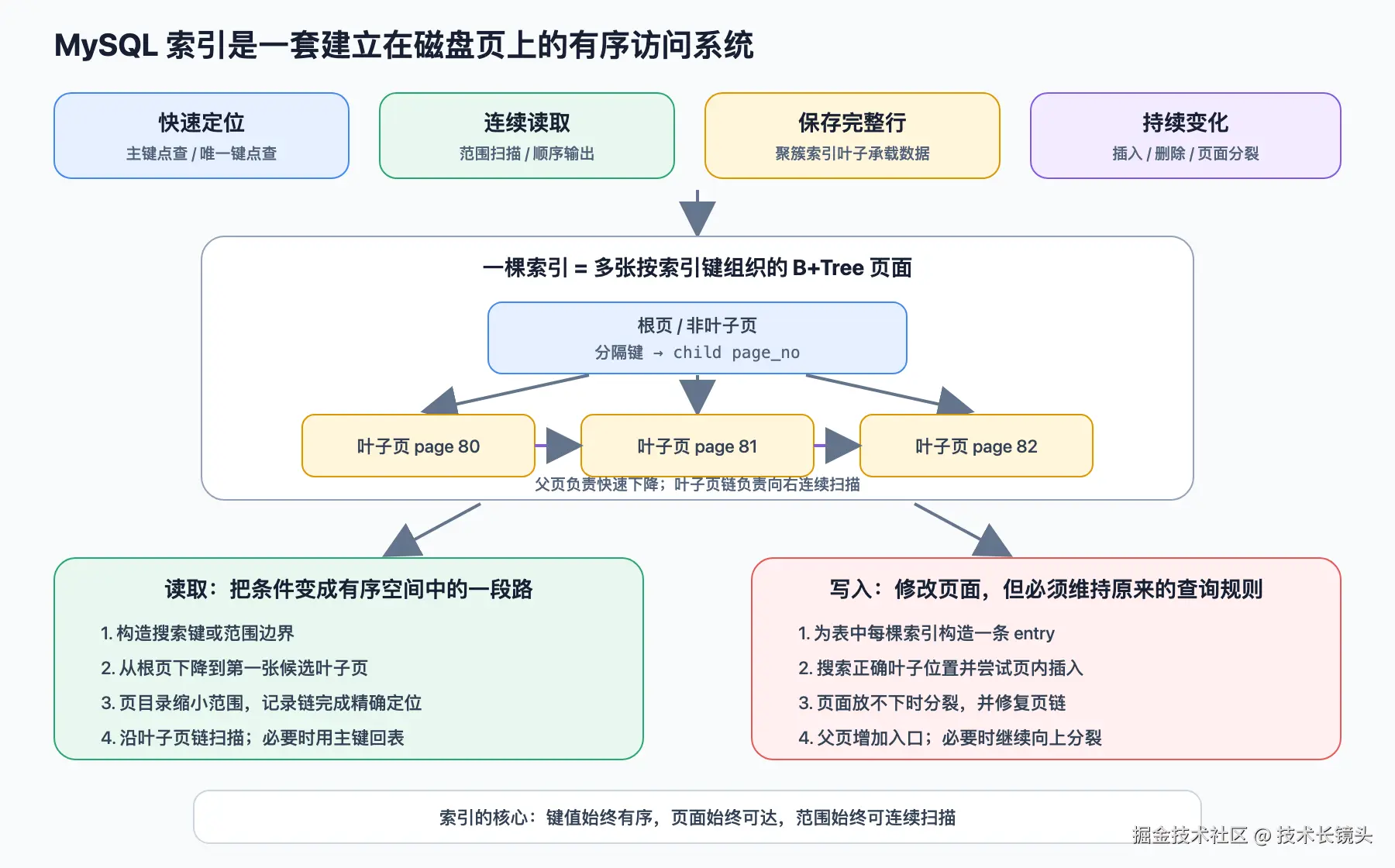

先看全文总图。现在不必记住其中的函数或字段，只要先抓住两条主线：读取是在有序空间中找到一段路，写入是在改变页面之后继续维持这段路。

为了让后面的具体记录有统一含义，使用下面这张订单表作为例子；不同小节会选用不同 SQL，但底层都是同一套索引结构。

sql 复制代码

CREATE TABLE shop.orders (
    id          BIGINT UNSIGNED NOT NULL,
    customer_id BIGINT UNSIGNED NOT NULL,
    created_at  DATETIME NOT NULL,
    status      VARCHAR(16) NOT NULL,
    amount      DECIMAL(12,2) NOT NULL,
    note        VARCHAR(200) NULL,
    PRIMARY KEY (id),
    KEY idx_customer_time_status(
        customer_id,
        created_at,
        status
    )
) ENGINE=InnoDB
  ROW_FORMAT=COMPACT;

这张表至少包含两棵树：

latex 复制代码

PRIMARY(id)
idx_customer_time_status(customer_id, created_at, status)

理解 MySQL 索引的第一步，就是不再把"表"和"索引"想成一份行文件外加几个旁路目录，而是把它们看成多棵各自有序的 B+Tree。

索引首先是一个磁盘问题：真正昂贵的不是比较，而是读取页面

假设有一亿行订单，要寻找 id=4201。

如果全部数据已经在内存中，比较几十次通常不是主要成本；但数据库的设计不能假设所有数据永远驻留内存。InnoDB 按页管理数据，常见默认页大小是 16KiB。页面可能位于 .ibd 文件，也可能已经缓存到 Buffer Pool。即使一次查询最终只需要一行，存储引擎仍然要先得到包含该行的页面，再解析页内记录。

因此索引的核心目标不是单纯减少 CPU 比较次数，而是同时做到：

latex 复制代码

用尽量少的页面访问找到起点
找到起点后可以连续读取范围
页面空间不足时仍能继续插入
结构变化后原有查询规则不失效

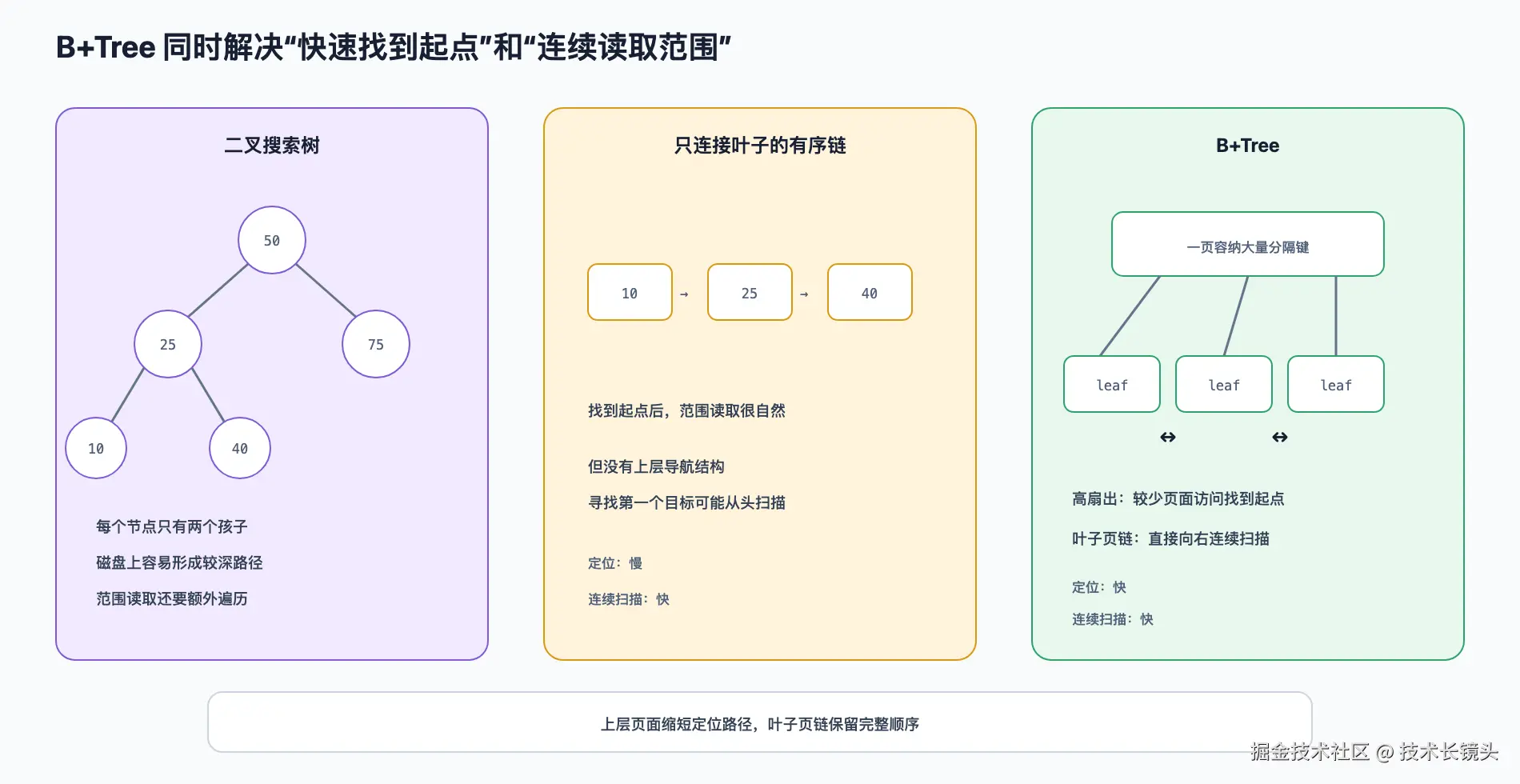

把几种常见结构放在磁盘环境下比较，就能理解 B+Tree 为什么出现。

哈希表适合精确等值定位，但哈希值不保留原始键值顺序。查询 created_at BETWEEN ...、ORDER BY created_at 或"从某个键开始向后读取 20 条"时，哈希表无法自然提供连续顺序。

普通二叉搜索树保留顺序，却只有很小的分支数。树中每个节点如果都对应一次磁盘页面访问，较深的路径意味着更多随机 I/O。B+Tree 让一张非叶子页保存大量分隔键和子页号，一层可以排除很大的键值范围，因此树可以保持很矮。

只连接叶子的有序链能够连续扫描，但缺少上层导航结构。寻找范围起点时可能要从头走很远。

B+Tree 把两种能力组合起来：

latex 复制代码

上层页面：快速缩小目标范围
叶子页面：保存有序记录并相互连接

所以它既适合点查，也适合范围扫描。MySQL 文档和源码中经常使用 B-tree 这一名称；本文讨论的是 InnoDB 普通索引呈现出的 B+Tree 组织特征：真实索引记录位于叶子层，同层页面有前后链接。

这里还可以得到一个重要结论：

索引树的节点不是抽象圆圈，而是一张可以从表空间读取到 Buffer Pool 的数据库页。

树高决定"找到目标叶子页通常要经过多少层"，每一层页面能保存多少分隔键则决定扇出。索引键越宽，一页可容纳的入口通常越少；同样的数据量可能需要更多页面，甚至更高的树。这也是"索引列宽度"会影响读取和存储成本的底层原因。

一棵索引就是一组有入口、有层级、有顺序的页面

CREATE INDEX 建立的不是一个孤立文件。对于独立表空间，聚簇索引页和二级索引页通常都位于同一张表的 .ibd 中，但每棵索引拥有自己的索引 ID、字段定义、根页号和 B+Tree 页面集合。

InnoDB 在内存数据字典中使用 dict_index_t 描述一棵索引。下面只摘取与理解本章有关的字段：

cpp 复制代码

struct dict_index_t {
    index_id_t id;
    // 这棵索引的内部 ID

    const char* table_name;
    dict_table_t* table;
    // 索引属于哪张表

    unsigned space : 32;
    // 索引页面位于哪个表空间

    unsigned page : 32;
    // B+Tree 根页号；搜索从这里进入

    unsigned type;
    // 是否为聚簇索引、唯一索引等

    unsigned n_user_defined_cols : 10;
    unsigned n_fields : 10;
    // 用户定义字段数，以及内部补充字段后的总字段数

    dict_field_t* fields;
    // 按索引顺序排列的字段描述
};

源码位置：

mysql-server-5.7/storage/innobase/include/dict0mem.h

这段结构表达了一个很重要的关系：

latex 复制代码

dict_index_t
    给出 space_id + root_page_no
        ↓
从根页进入对应 B+Tree
        ↓
页面里的 node pointer 再指向下一层页面

根页只是搜索入口，不保存整棵树的所有记录。树增长时会分配更多页面，但搜索仍然从索引元数据记录的根页开始。

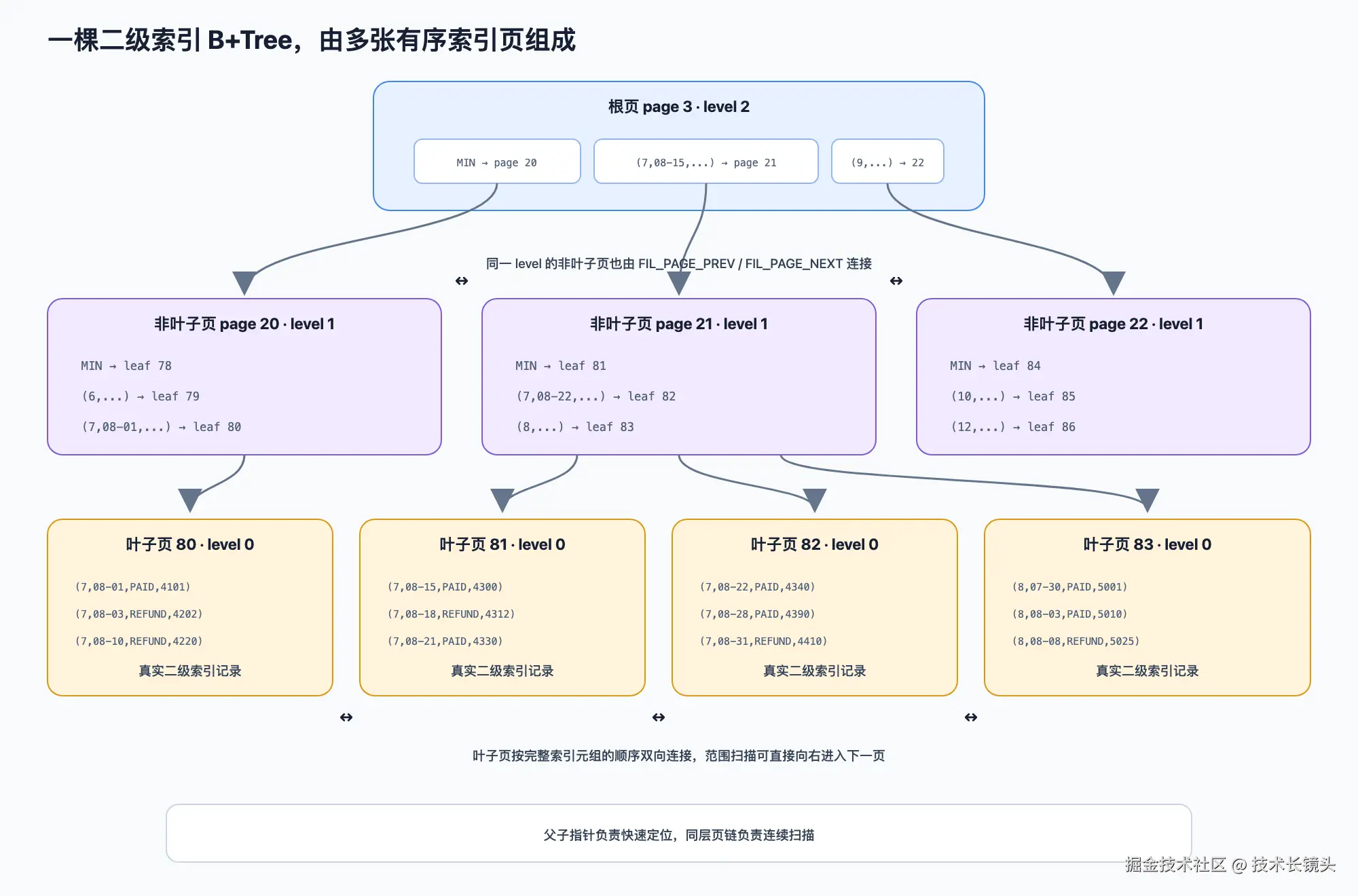

非叶子页负责缩小范围，叶子页负责保存索引记录

一棵稍大的索引可以有三层：根页、非叶子页、叶子页。

非叶子页中的记录可以概括为：

latex 复制代码

分隔键 K + child page_no

它表达的不是一行业务数据，而是：从某个键值范围开始，应当进入哪个子页继续搜索。

例如搜索元组 (7, 08-18, ...)，根页先判断它属于哪个大区间，进入对应的 level 1 页面；level 1 页面再把范围缩小到某张叶子页。每下降一层，目标都从"整棵树"收窄成"一个子页面范围"。

叶子页中的记录才是这棵索引真正保存的 index entry。它们按照完整索引键顺序排列。叶子页还通过 FIL_PAGE_PREV 和 FIL_PAGE_NEXT 形成同层双向链，因此找到范围起点之后，不必每读取下一页都重新回到根页；游标可以直接沿叶子页链继续向右。

同层非叶子页也具有前后页链接，但普通范围查询下降到叶子层后，连续读取依赖的是叶子页链。不要把"所有同层页面存在链接"和"查询会沿所有层级横向扫描"混为一谈。

还要特别注意：

latex 复制代码

page_no 只是页面地址，不代表键值大小

分裂后新页的页号可能大于原页，却被插入原页与下一页之间。真正表示逻辑先后的是页面中的分隔键以及 FIL_PAGE_PREV/NEXT，不是页号数值。

进入一张页面后，查找从"树下降"变成"页内定位"

B+Tree 把目标缩小到一张叶子页，并不等于已经找到记录。一张 16KiB 页面中可能保存几十、几百条变长记录，InnoDB 还需要在页内找到第一条满足比较模式的记录。

页内搜索不是简单地从第一条用户记录扫描到最后一条，也不是对所有记录指针进行一次完整二分。InnoDB 组合使用 Page Directory 和有序记录链：

页面中有两条系统记录：

latex 复制代码

Infimum   表示比页内所有用户记录都小的逻辑起点
Supremum  表示比页内所有用户记录都大的逻辑终点

用户记录通过记录头中的 next 偏移保持索引键有序：

latex 复制代码

Infimum
   → record A
   → record B
   → record C
   → Supremum

记录的物理字节位置不必按键值连续排列。删除、更新和插入可能让页面内部产生碎片，但只要记录链仍按索引键有序，查询就能按逻辑顺序遍历。

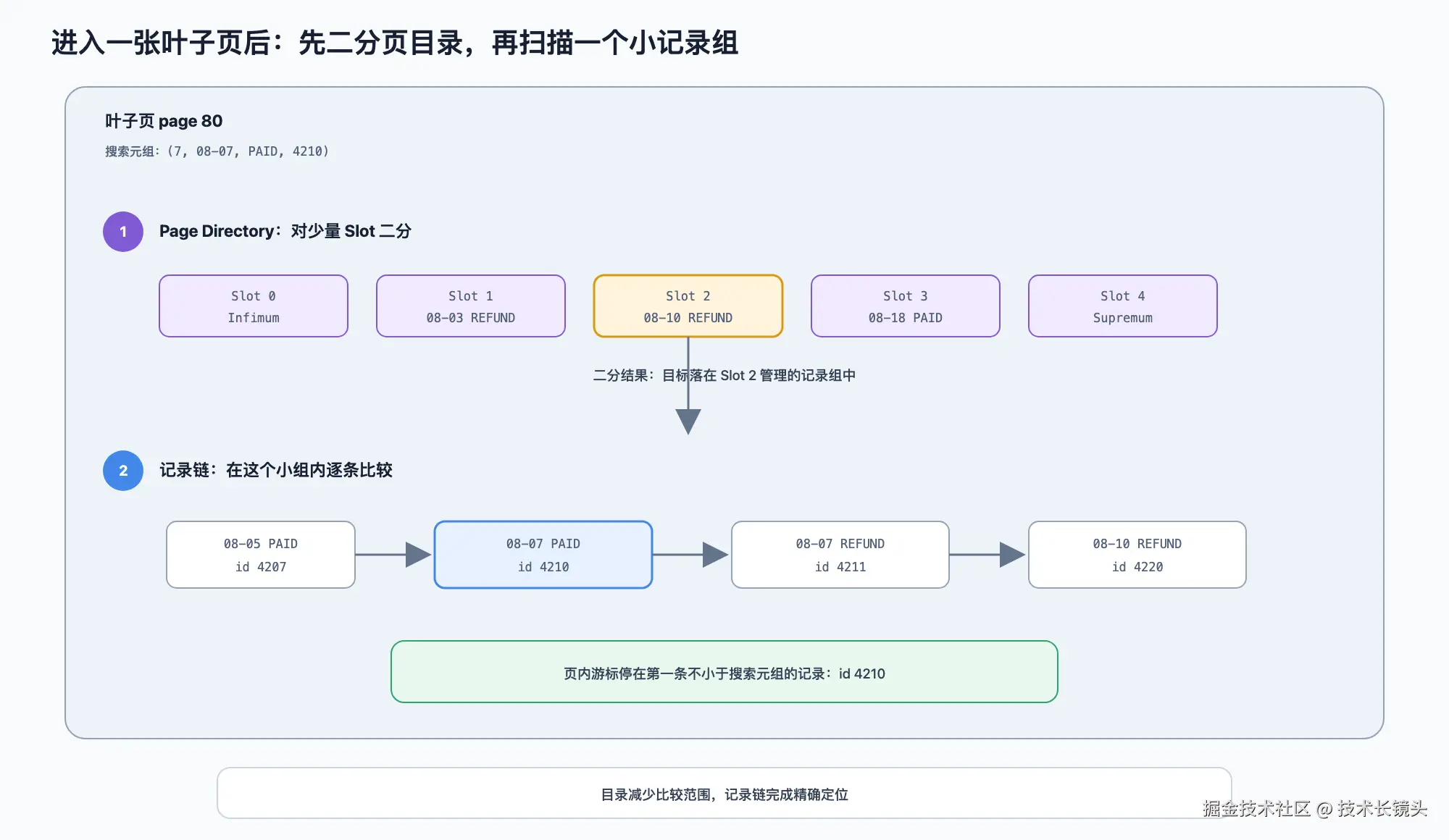

Page Directory 位于页尾，由少量 Slot 管理若干记录。页内定位可以理解为两步：

latex 复制代码

先在 Slot 之间二分，找到目标所属的小记录组
再沿组内记录链逐条比较，找到精确位置

源码中的页游标搜索函数直接体现了这种设计：

cpp 复制代码

void page_cur_search_with_match(
    const buf_block_t* block,
    // 当前 Buffer Pool 页面

    const dict_index_t* index,
    // 用什么索引字段和类型解释页内记录

    const dtuple_t* tuple,
    // 要搜索的索引元组

    page_cur_mode_t mode,
    // 寻找 <、<=、> 或 >= tuple 的记录

    ...,
    page_cur_t* cursor,
    // 输出：页内游标停到目标位置

    ...)
{
    ulint up;
    ulint low;
    ulint mid;
    // Page Directory 二分所需的上下界和中点

    const page_t* page;
    page = buf_block_get_frame(block);
    // 从 Buffer Block 取得真正的页面字节

    ...
}

源码位置：

mysql-server-5.7/storage/innobase/page/page0cur.cc

到这里，索引搜索已经形成了三层逐步收窄：

latex 复制代码

父页分隔键：从整棵树缩小到一个子页
Page Directory：从整张页缩小到一个记录组
页内记录链：从记录组定位到具体记录

这比"B+Tree 是二分查找"更准确。树层、页目录和记录链使用的是不同粒度的导航结构。

叶子记录保存什么，决定了聚簇索引、二级索引与回表

前面的树结构对聚簇索引和二级索引都成立。二者真正的区别，主要出现在叶子记录保存的内容。

聚簇索引的叶子就是完整业务行

对于 PRIMARY(id)：

latex 复制代码

非叶子记录
= 主键分隔值 + 子页号

叶子记录
= 主键 id
+ 其余业务列
+ DB_TRX_ID
+ DB_ROLL_PTR

因此使用主键定位到聚簇叶子记录时，完整业务行已经在那里，不需要再根据"行地址"去另一份行文件读取数据。

这就是"表数据按聚簇索引组织"的真实含义。它不是说数据行旁边额外存在一棵主键树，而是：聚簇索引叶子记录本身就是行记录。

一张 InnoDB 表只能有一棵聚簇索引，因为一行业务数据只能以一种键值顺序作为主要物理组织方式。显式主键通常作为聚簇键；没有主键时，InnoDB 会寻找合适的唯一非空索引，仍然没有时会生成内部行 ID 作为聚簇键。

二级索引的叶子保存二级键和聚簇键

对于：

latex 复制代码

idx_customer_time_status(customer_id, created_at, status)

二级叶子记录可以概括为：

latex 复制代码

customer_id
+ created_at
+ status
+ 聚簇索引键 id

二级索引不复制完整业务行。它携带主键，是为了在命中二级记录后能够定位对应的聚簇记录，同时让相同二级键的多行保持可区分。

于是三种读取路线自然出现。

主键点查：

latex 复制代码

PRIMARY 根页
  → PRIMARY 叶子页
  → 完整行

二级索引点查，并且查询列都在二级记录中：

latex 复制代码

二级索引根页
  → 二级索引叶子页
  → 直接返回二级记录中的字段

这就是覆盖索引。它不是一种特殊索引类型，而是"本次查询需要的列，当前索引记录已经全部提供"。

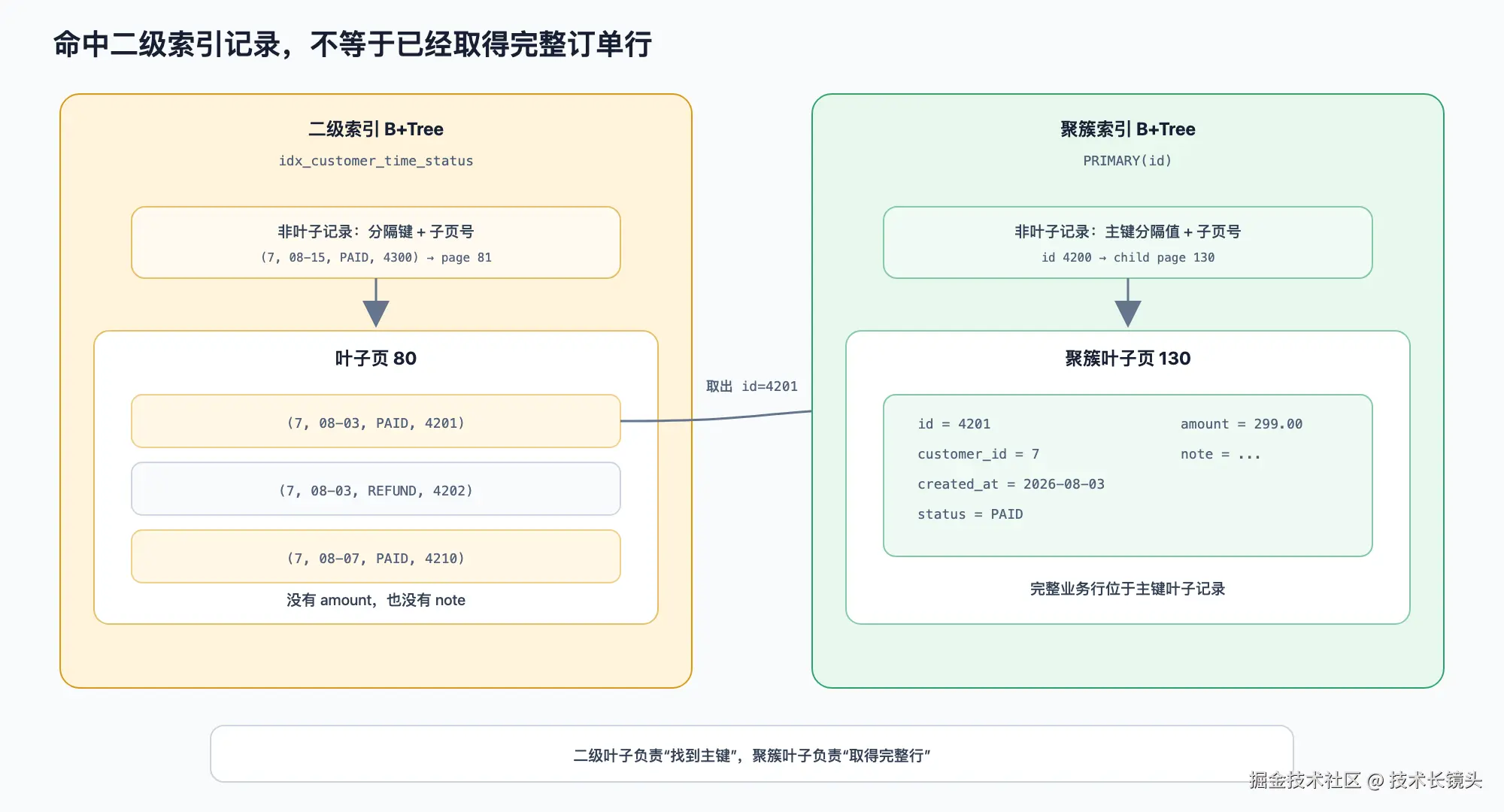

二级索引点查，但查询还需要 amount：

latex 复制代码

二级索引根页
  → 二级索引叶子页
  → 取出主键 id
  → PRIMARY 根页
  → PRIMARY 叶子页
  → 取得 amount 和完整行

这就是回表。回表不是从二级记录跳到某个固定文件偏移，而是拿二级记录中的聚簇键，对另一棵 B+Tree 再执行一次搜索。

因此一个范围查询如果命中一万条二级记录，并且每条都要读取聚簇记录，成本不只是"一次范围扫描"，还可能包含大量聚簇索引点查。

一次查询的本质：先找到第一条候选记录，再从那里向后读

现在把树结构、页内定位和两类叶子记录组合起来。

查询并不是把完整 WHERE 文本直接交给某张叶子页。Server 层先选择访问路径，并把能够用于定位的条件整理成索引边界；InnoDB 再根据索引元数据和比较模式，把边界变成 B+Tree 中的起点。

Server 交给 InnoDB 的是一张查找指令

以这个范围为例：

sql 复制代码

WHERE customer_id = 7
  AND created_at >= '2026-08-01'
  AND created_at <  '2026-09-01'

下界可以理解为：

latex 复制代码

Key Buffer  : [ customer_id = 7 ][ created_at = 2026-08-01 ]
keypart_map : 110
flag        : HA_READ_KEY_OR_NEXT

三者分别回答不同问题：

内容	回答的问题	本例含义
`Key Buffer`	边界值是什么	`7`、`2026-08-01`
`keypart_map`	索引定义中的哪些字段参与边界	第 1、2 列
`flag`	与边界相等时停在哪一侧	找第一条 `>=` 下界的记录

Key Buffer 不是缓存，也不是一条完整索引记录。它只是 Server 层按照索引字段格式编码出的搜索前缀。

latex 复制代码

搜索前缀：  (7, 2026-08-01)
真实二级记录：(7, 2026-08-01, PAID, 4101)

keypart_map=110 只是为了直观表示：联合索引定义中的前两列参与当前边界，status 不属于这次定位键。主键 id 虽然存在于 InnoDB 二级记录中，却不是 Server 这条索引定义中的显式 keypart。

上界同样需要值和开闭语义：扫描遇到第一条 >= (7, 2026-09-01) 的记录时停止，该记录本身不属于结果。

InnoDB 把搜索前缀变成可以与索引记录比较的元组

InnoDB 根据 dict_index_t 中的字段顺序、类型和排序规则，把 Key Buffer 转换为内部搜索元组 dtuple_t。搜索函数接收的核心信息可以压缩成：

latex 复制代码

dict_index_t + dtuple_t + page_cur_mode_t
= 搜索哪棵树 + 比较什么元组 + 找边界哪一侧

源码接口直接反映了这三个输入：

cpp 复制代码

void btr_cur_search_to_nth_level(
    dict_index_t* index,
    // 搜索哪棵索引树；其中包含 space_id 和 root page

    ulint level,
    // 希望停在哪一层；普通记录查询最终到 level 0 叶子层

    const dtuple_t* tuple,
    // 已按索引字段顺序构造的搜索元组

    page_cur_mode_t mode,
    // PAGE_CUR_L / LE / G / GE 等比较方式

    ...,
    btr_cur_t* cursor,
    // 输出：树游标停到目标页和目标记录附近

    ...,
    mtr_t* mtr);

源码位置：

mysql-server-5.7/storage/innobase/include/btr0cur.h
mysql-server-5.7/storage/innobase/btr/btr0cur.cc

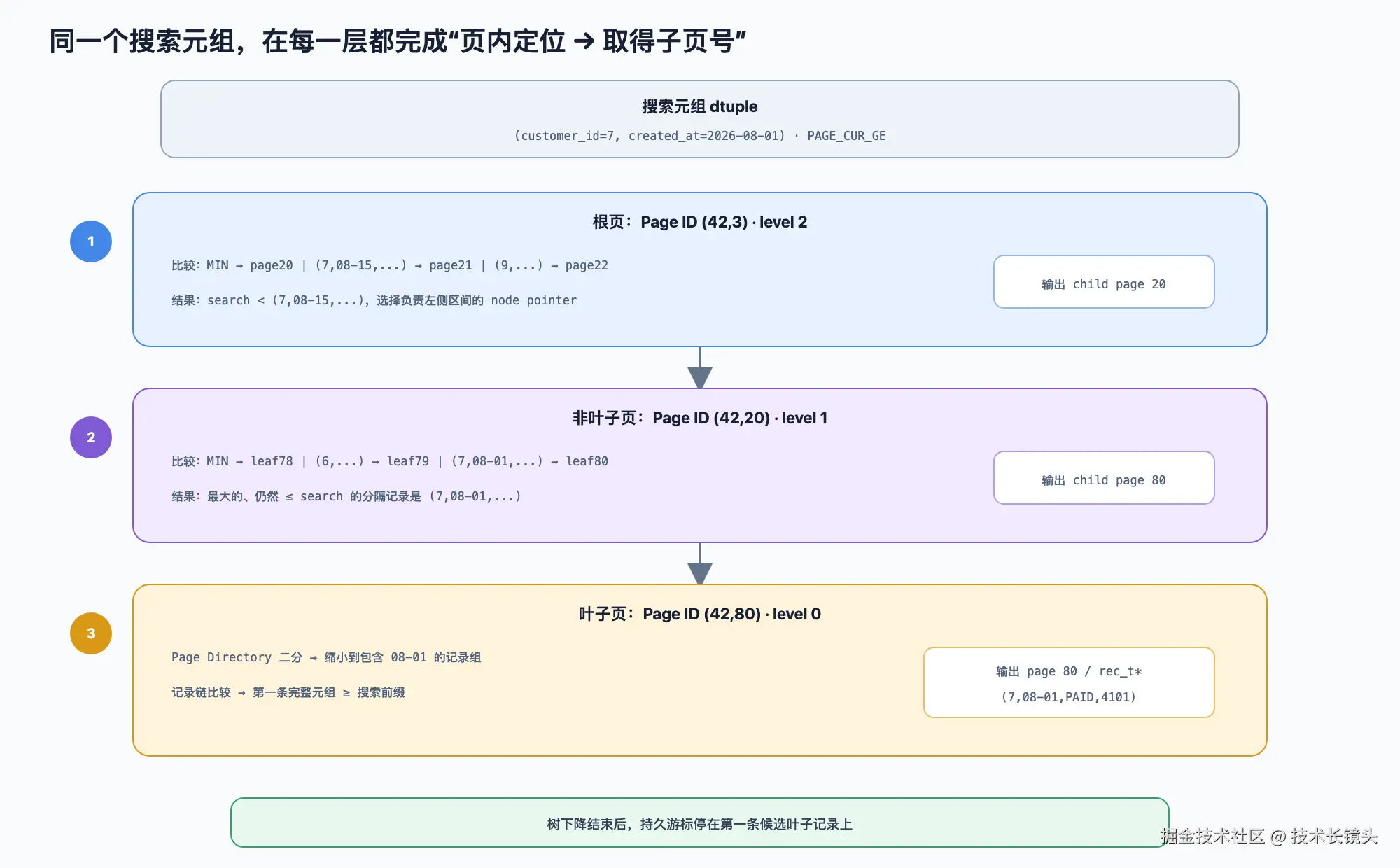

搜索从 index->page 指向的根页开始。每到一张非叶子页，页内比较选择一个 node pointer，再取得对应子页；直到进入叶子页，页游标找到第一条满足比较模式的候选记录。

这里的"游标"可以理解为存储引擎保存的当前索引位置：它知道当前位于哪棵索引、哪张页以及哪条记录附近。范围查询不需要为每一条记录重新从根页开始搜索，因为游标可以从当前位置沿记录链继续移动。

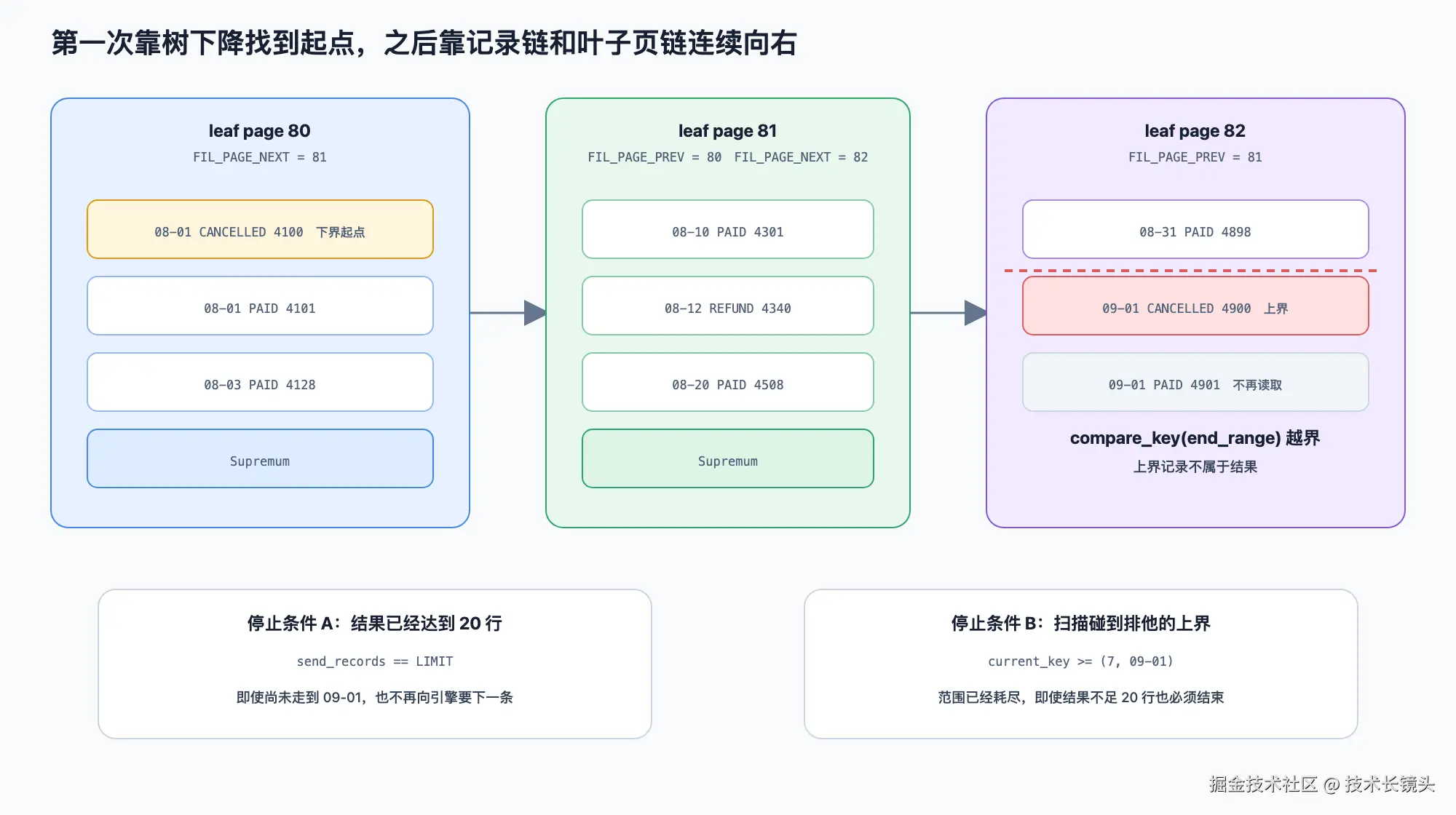

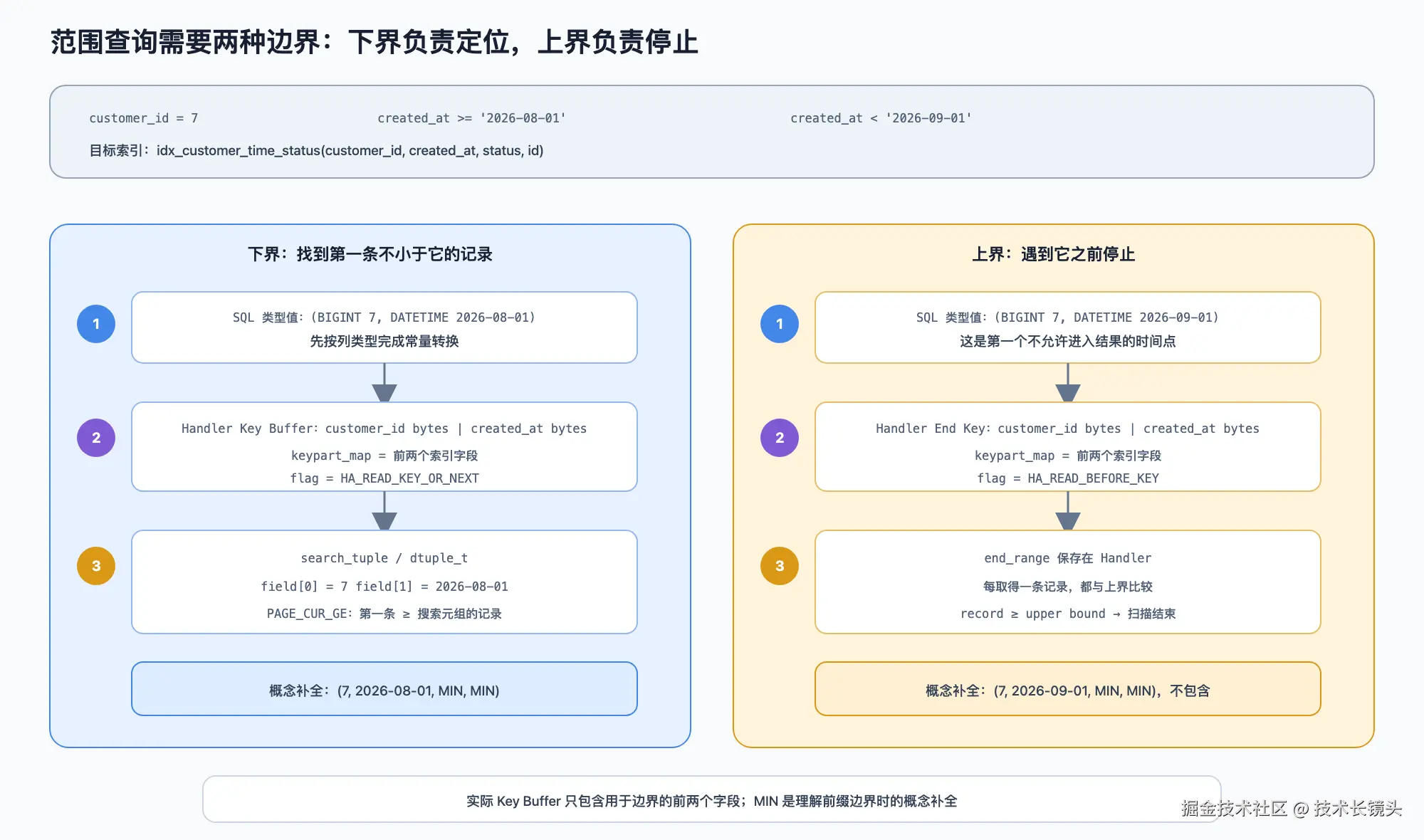

范围扫描有两个独立动作：下界定位和上界停止

范围查询不是在 B+Tree 中一次性取出一个数组，而是：

latex 复制代码

使用下界搜索第一条候选记录
    ↓
逐条读取当前页中的后继记录
    ↓
当前页结束后沿 FIL_PAGE_NEXT 进入下一叶子页
    ↓
每取得一条记录都检查是否越过上界

如果查询还有 LIMIT 20，还要区分"扫描了多少条候选记录"和"最终产生了多少条结果"。只有记录经过索引内过滤、必要的回表和剩余 WHERE 判断后，才算一条最终结果。第 20 条合格结果出现时才能早停。

所以：

latex 复制代码

LIMIT 20
不等于最多读取 20 条索引记录

如果候选记录中只有十分之一满足剩余条件，得到 20 条结果可能已经扫描了约 200 条索引记录，并可能执行多次回表。

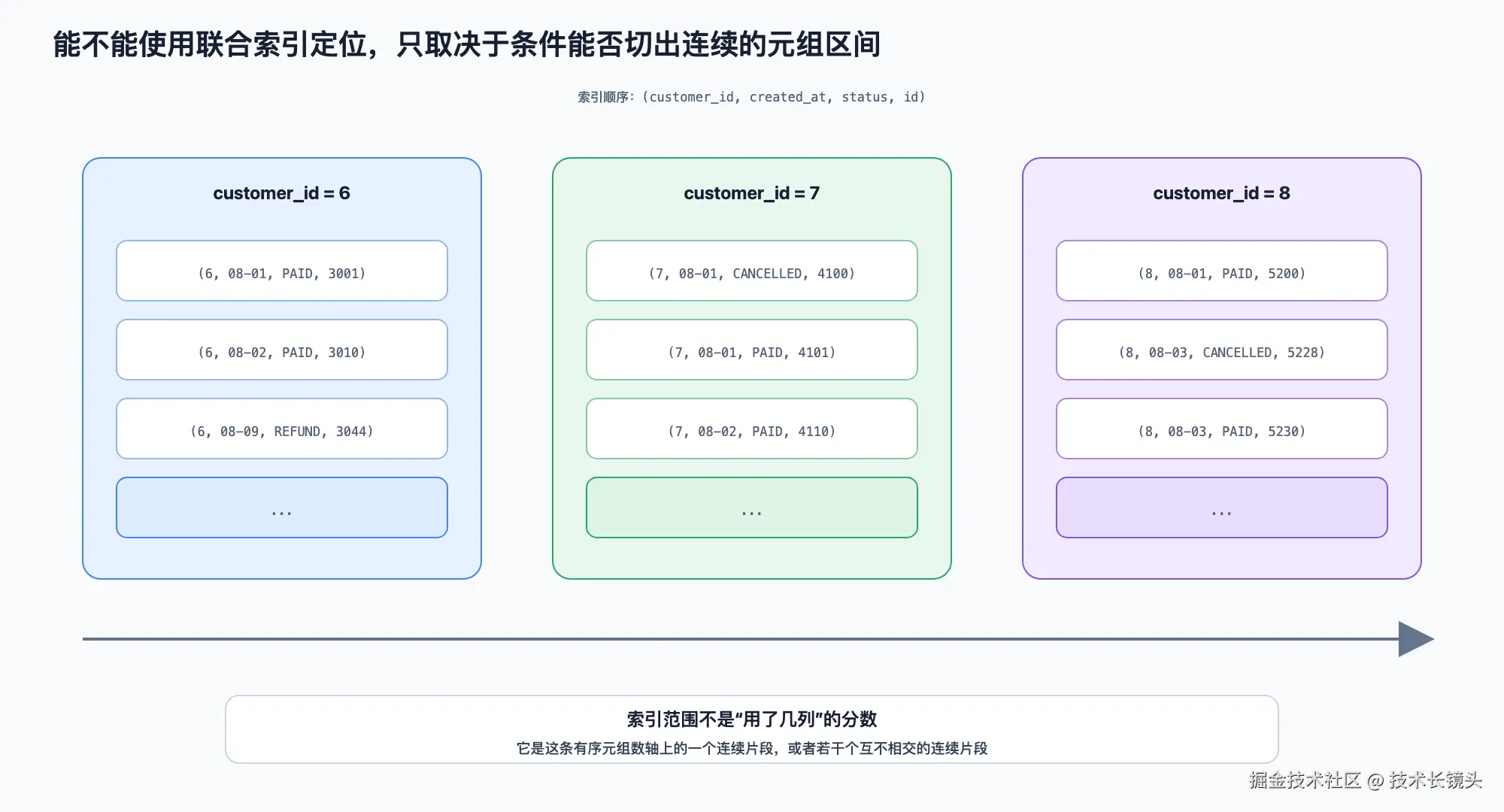

联合索引不是一组口诀，而是一条按完整元组排列的数轴

理解联合索引之前，必须先写出这棵树真正保存的完整索引元组。

对：

latex 复制代码

idx_customer_time_status(customer_id, created_at, status)

普通二级索引叶子还携带主键，因此可以把记录顺序理解为：

latex 复制代码

(customer_id, created_at, status, id)

比较采用字典序：先比较 customer_id；相等时再比较 created_at；仍然相等时比较 status；最后使用 id 区分记录。

它不是三列分别保持全局有序，而是完整元组整体有序。

因此：

latex 复制代码

customer_id = 6 的记录形成一段
customer_id = 7 的记录形成一段
customer_id = 8 的记录形成一段

在 customer_id=7 的区段内部，记录才继续按照 created_at、status、id 排列。脱离相同的 customer_id 前缀，所有客户的某一天并不会集中在一段。

所谓最左前缀，本质上是在回答：SQL 条件能否把目标记录压缩成这条元组数轴上的一个连续区间，或者少量几个连续区间。

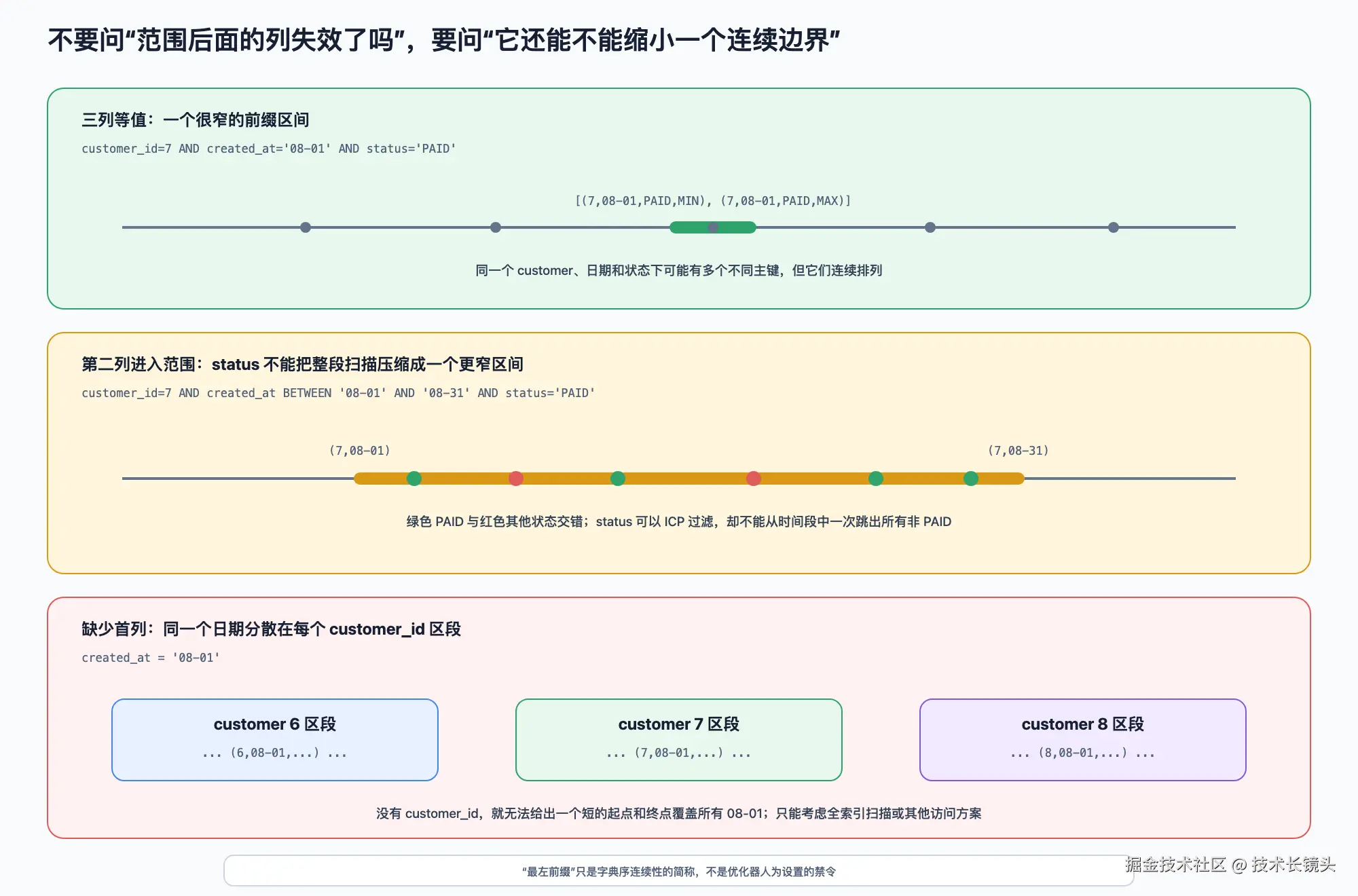

为什么范围列之后的字段通常不能继续缩小同一个连续边界

考虑：

sql 复制代码

WHERE customer_id = 7
  AND created_at >= '2026-08-01'
  AND created_at <  '2026-09-01'
  AND status = 'PAID'

customer_id 和 created_at 可以形成一个连续日期区间：

latex 复制代码

[(7, 2026-08-01), (7, 2026-09-01))

但是在这段范围中，每一天内部又按 status 排列：

latex 复制代码

(7, 08-01, CANCELLED, ...)
(7, 08-01, PAID,      ...)
(7, 08-01, REFUND,    ...)
(7, 08-02, CANCELLED, ...)
(7, 08-02, PAID,      ...)

所有 PAID 并没有在整个八月范围中聚集成一段。若只读取 PAID，就要在每一天的局部状态区间之间反复跳跃。因此 status='PAID' 通常不能继续把当前日期范围压缩为一个更小的连续起止边界。

但这不表示 status 完全失效。因为它仍然保存在二级索引记录中，可以：

latex 复制代码

参与 ICP，在回表前过滤
参与覆盖索引输出
在满足前置顺序时参与 ORDER BY

所以"范围列之后全部失效"是不准确的。更准确的说法是：

后续字段通常无法继续缩小当前这一段连续扫描边界，但仍可能在扫描、输出和排序阶段发挥作用。

常见条件只是不同的区间生成方式

不必为每一种 SQL 单独背规则，只要观察它在完整元组数轴上形成什么区域。

条件	在有序元组中的含义
`a = 7`	一个等值前缀区段
`a IN (6,8)`	两个互不相邻的等值区段
`a BETWEEN 6 AND 8`	一个连续闭区间
`name LIKE 'abc%'`	在匹配排序规则下形成字符串前缀范围
只有第二列条件	目标可能散布在每一个第一列区段中

IN 并不是"完全等价于一个等值条件"。它通常产生多个范围，每个范围都可以定位，但多个范围之间需要分别处理。

LIKE 'abc%' 可以利用从 abc... 开始的一段有序字符串范围；LIKE '%abc' 缺少确定的起始前缀，无法直接跳到一段连续区域的起点。

隐式类型转换的问题也可以从这里理解：若列值必须先经过函数或类型转换才能参与比较，转换后的比较顺序不一定还能直接映射到原索引字节顺序，存储引擎就难以构造可靠的起止边界。

联合索引的"左前缀"和字符串列的"前缀索引"也不是同一个概念：前者描述多列元组从左到右的排序依赖；后者是建索引时只保存字符串前 N 个字符，主动缩短索引记录，但可能失去完整值的区分能力。

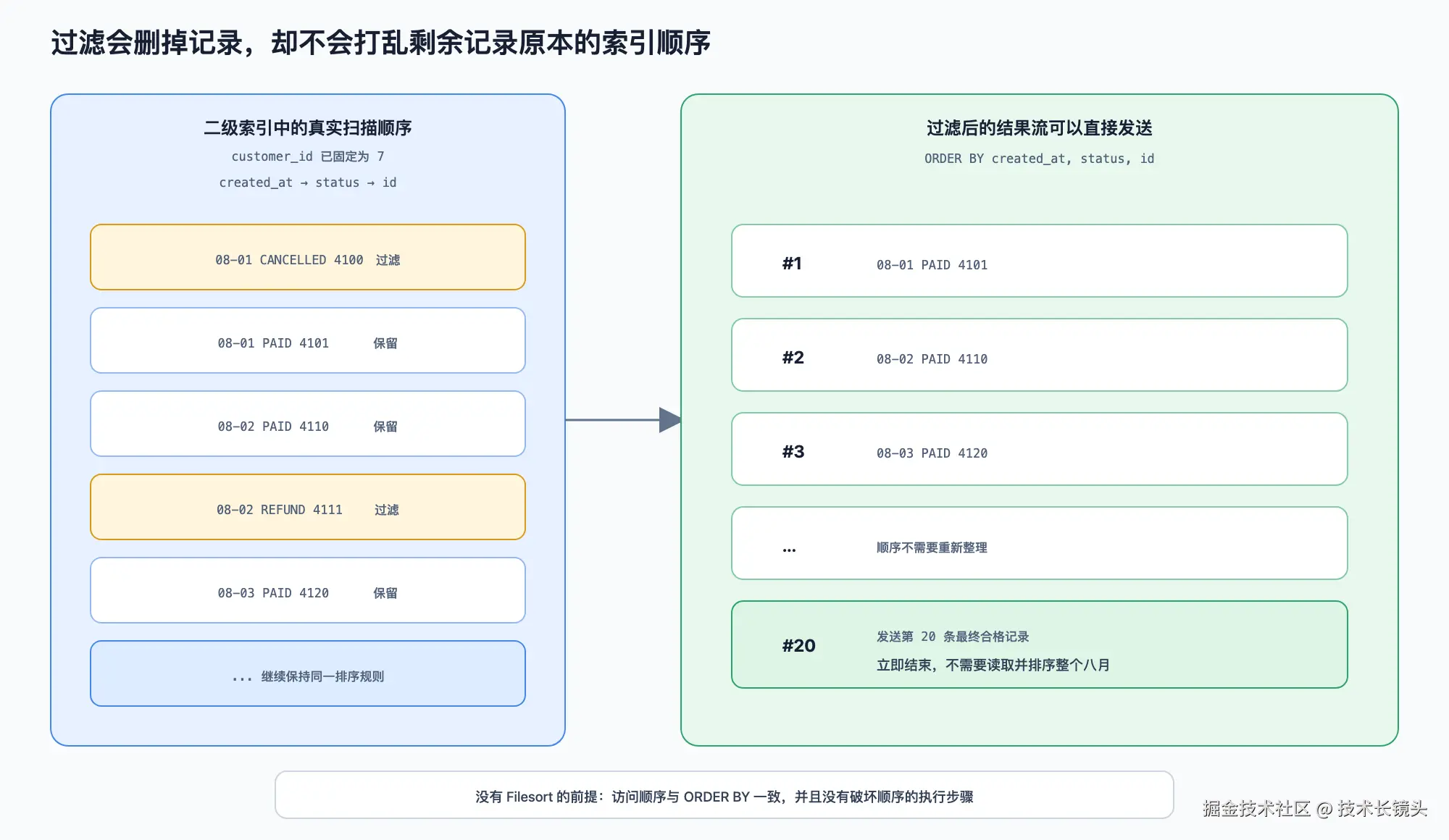

ORDER BY 和 LIMIT 利用的是同一份索引顺序

如果结果顺序与选定索引从扫描起点向后的记录顺序一致，MySQL 可以边扫描边输出，不必把全部结果交给额外排序过程。

例如固定 customer_id=7 后，索引剩余顺序是：

latex 复制代码

created_at → status → id

那么：

sql 复制代码

ORDER BY created_at, status, id

与叶子记录向右扫描的顺序一致。若最终条件也能较早满足，LIMIT 20 可以在产生第 20 条结果后停止。

如果排序列顺序、方向或前置约束不能与索引顺序对应，索引即使帮助了 WHERE 定位，也不一定能同时消除 Filesort。索引不是分别为 WHERE 和 ORDER BY 维护两套顺序；它始终只有一份由完整索引元组定义的顺序。

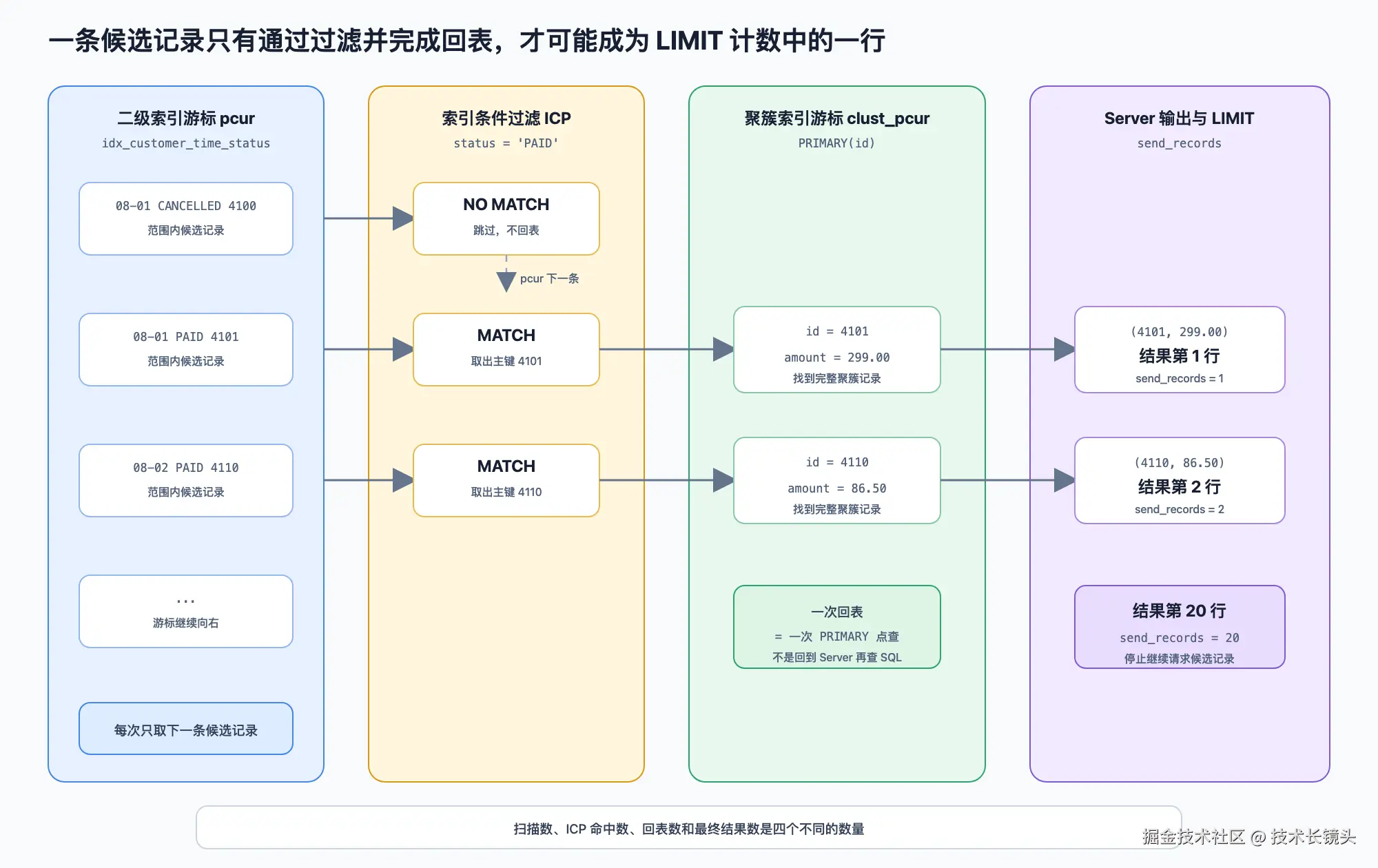

覆盖索引、ICP、回表和 Using where，只是条件在不同位置执行

一条使用二级索引的查询，可以拆成一条清晰的数据缩减流水线：

latex 复制代码

边界定位
  → 扫描候选二级记录
  → 使用二级记录中的字段做 ICP
  → 对剩余候选回表
  → 使用完整行做 Server 层过滤
  → 按索引顺序输出或额外排序
  → LIMIT 判断是否停止

这些术语并不是索引能力从低到高的三个等级，而是在说明不同工作发生在哪里。

覆盖索引省掉整次回表

若查询只需要：

sql 复制代码

SELECT customer_id, created_at, status, id

这些值都存在于二级索引记录中，读取二级叶子后已经可以构造结果，不需要进入聚簇索引。这通常会在执行计划中出现 Using index。

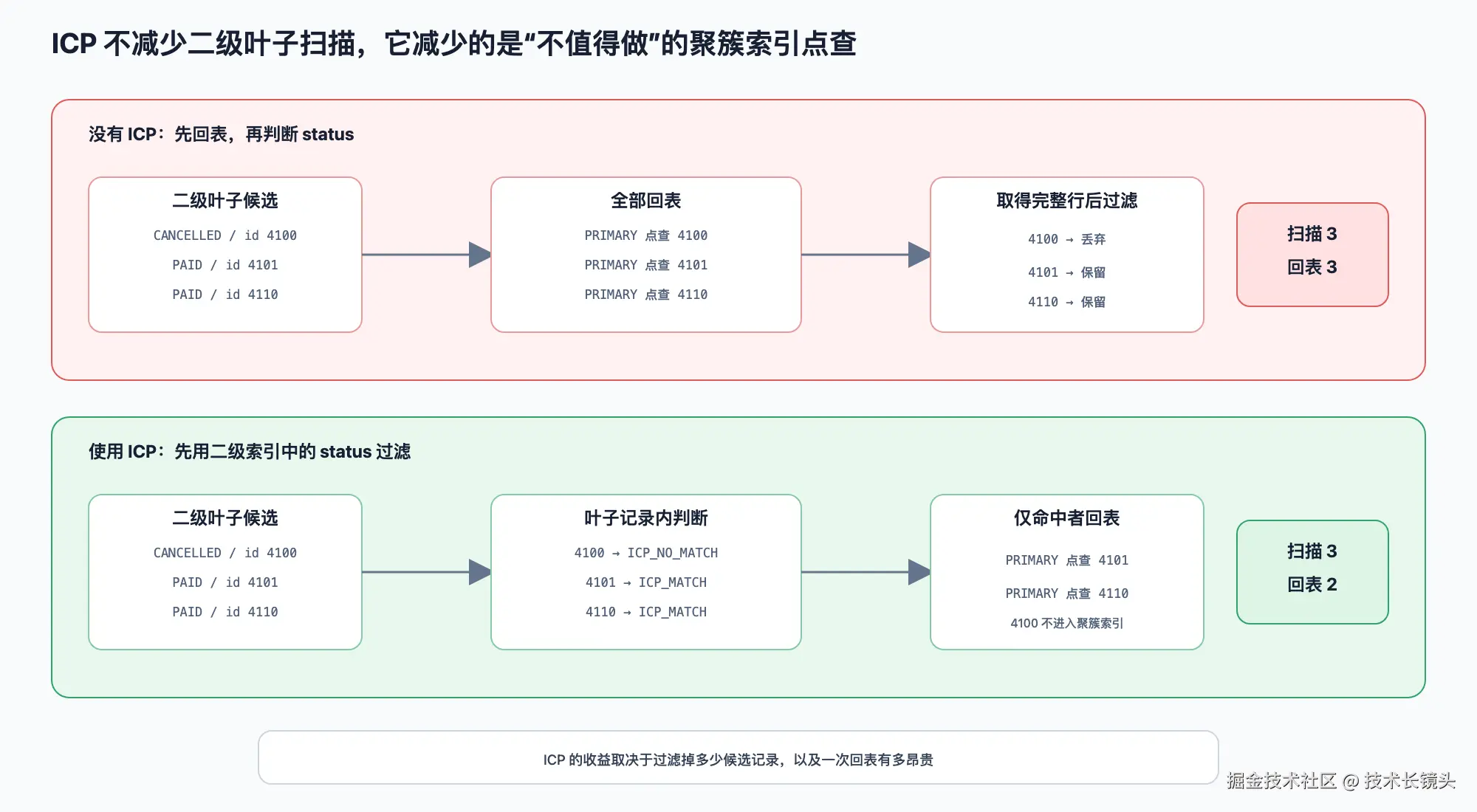

ICP 在回表之前淘汰不合格二级记录

若 status='PAID' 不能继续缩小日期范围，但 status 存在于二级记录中，InnoDB 可以扫描每条候选二级记录时先检查状态，只为满足状态的记录回表。

假设日期范围内有 1000 条二级记录，其中只有 120 条是 PAID：

latex 复制代码

没有 ICP：可能先回表约 1000 次，再判断 status
使用 ICP：二级索引内过滤后，只回表约 120 次

ICP 没有减少这个日期范围内必须扫描的二级记录数量；它减少的是昂贵的后续回表次数。这通常对应 Using index condition。

Using where 表示仍有条件需要在取得当前行后判断

如果条件依赖 amount，而 amount 不在二级索引中，就必须回表取得聚簇记录，再判断完整 WHERE。执行计划中的 Using where 说明仍存在这样的过滤工作，并不表示索引完全没有作用。

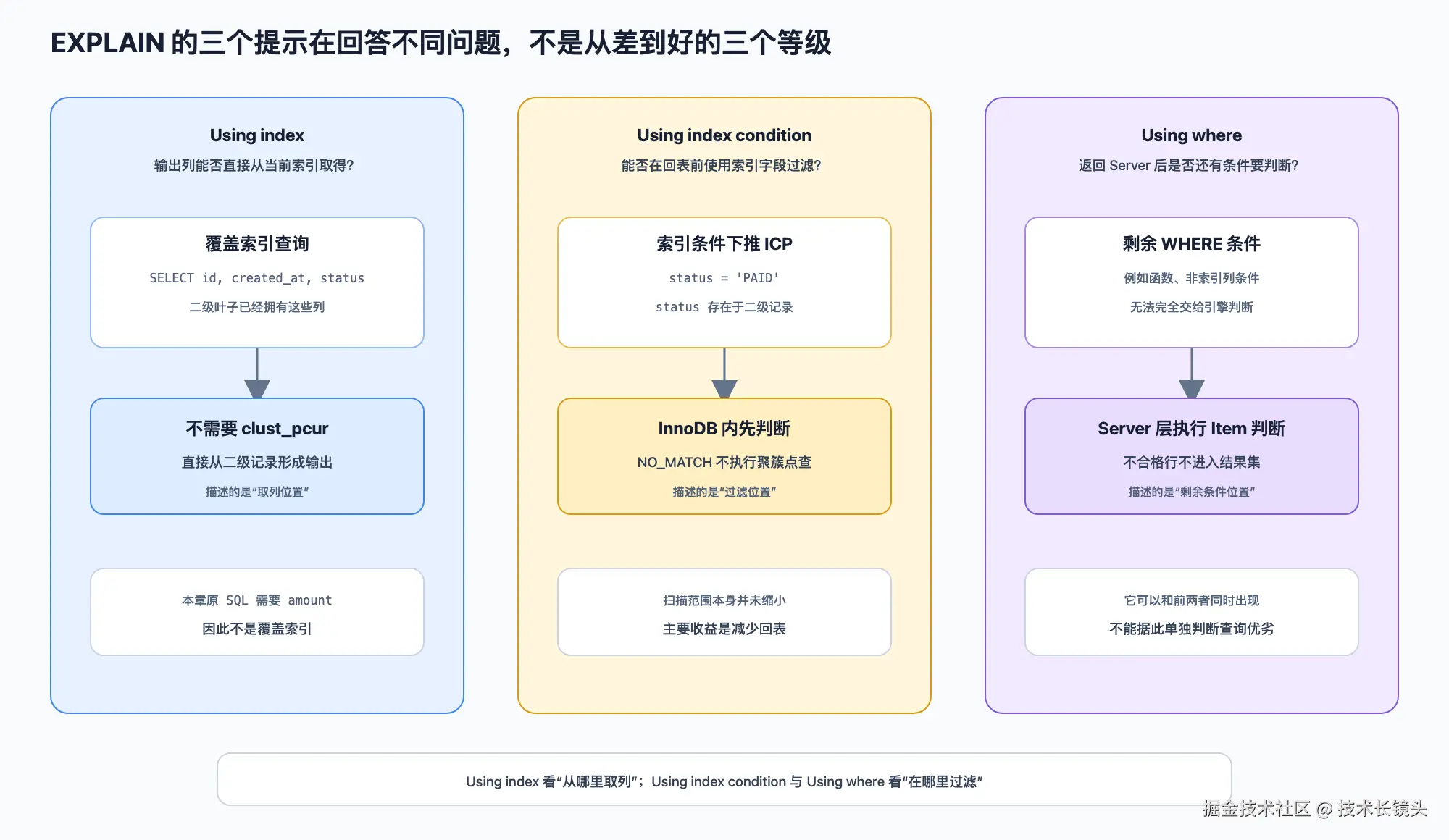

同一条执行计划可能同时出现多个提示，因为它们描述的阶段不同：

latex 复制代码

Using index            当前索引已经覆盖查询所需列
Using index condition  InnoDB 在索引记录阶段执行条件下推
Using where            取得当前行后仍需检查剩余条件

深分页慢，是因为 B+Tree 按键查找，不按"结果名次"跳转

LIMIT 100000,20 不能直接让游标跳到"第 100001 条最终结果"。B+Tree 能根据索引键定位，却没有为当前 WHERE 结果动态维护名次。存储引擎通常仍需从范围起点开始扫描、过滤并丢弃前 100000 条结果。

如果业务能携带上一页最后一条记录的完整排序键，例如：

latex 复制代码

(created_at, status, id)

就可以把"按名次跳转"改写为"按索引键寻找新起点"，这也是游标式分页通常更稳定的底层原因。

当二级范围扫描产生大量主键，并导致大量随机聚簇索引点查时，MRR 可以先收集一批主键，再按更有利于聚簇读取的顺序回表。它优化的是批量回表的局部性，不会改变联合索引如何形成范围，也不会消除回表本身。

写入不是查询之外的另一套逻辑，而是在维护同一套有序结构

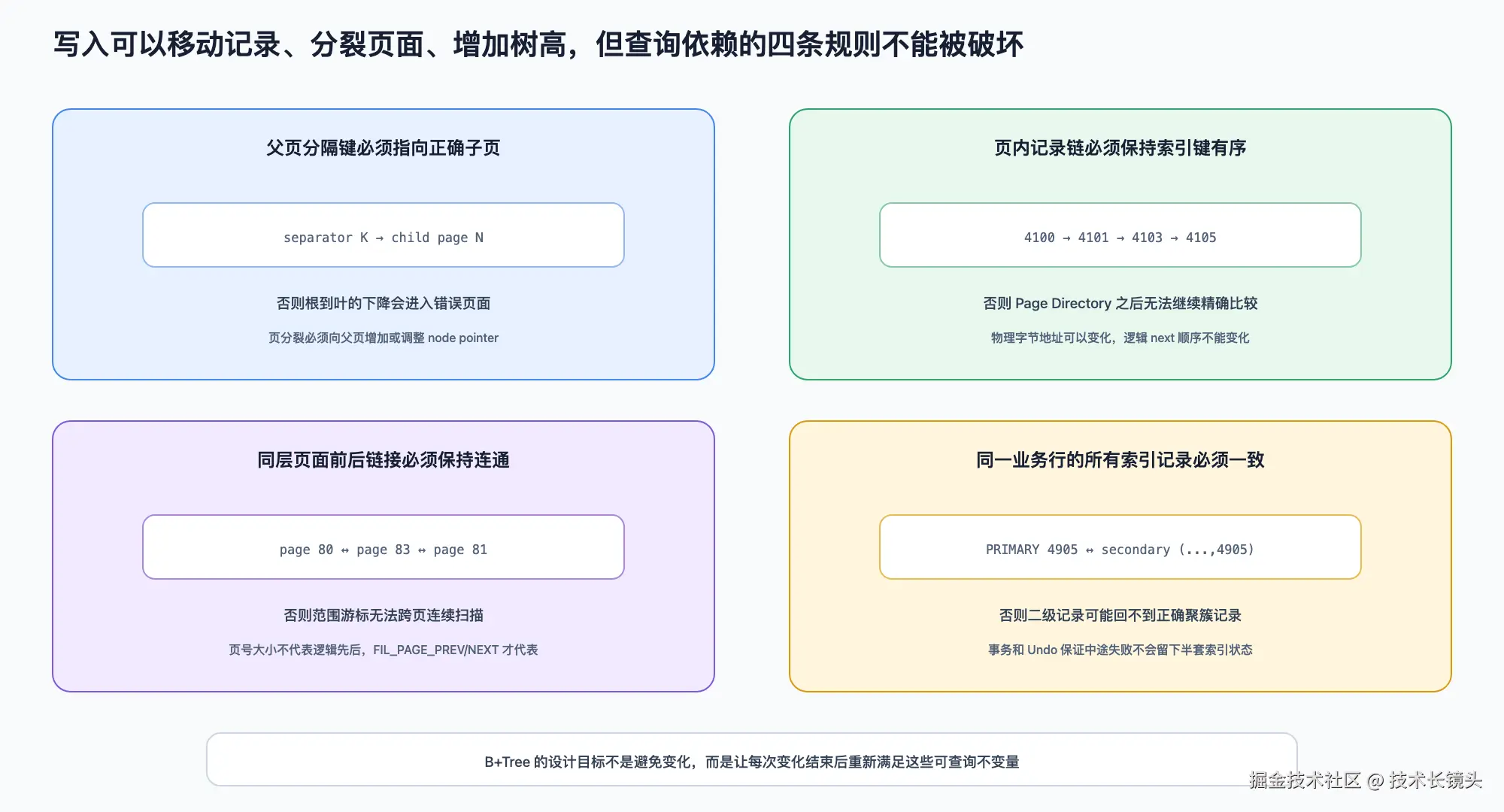

读到这里，查询依赖的规则已经明确：

latex 复制代码

父页分隔键能把搜索带到正确子页
页内记录链保持完整索引键有序
叶子页链可以连续遍历
二级记录中的主键能找到正确聚簇记录

INSERT、UPDATE 和 DELETE 的任务，就是在数据变化之后继续保持这些规则。

插入一行业务数据，需要给每棵索引各写一条记录

执行：

sql 复制代码

INSERT INTO shop.orders
    (id, customer_id, created_at, status, amount, note)
VALUES
    (4905, 7, '2026-08-25', 'PAID', 128.00, '...');

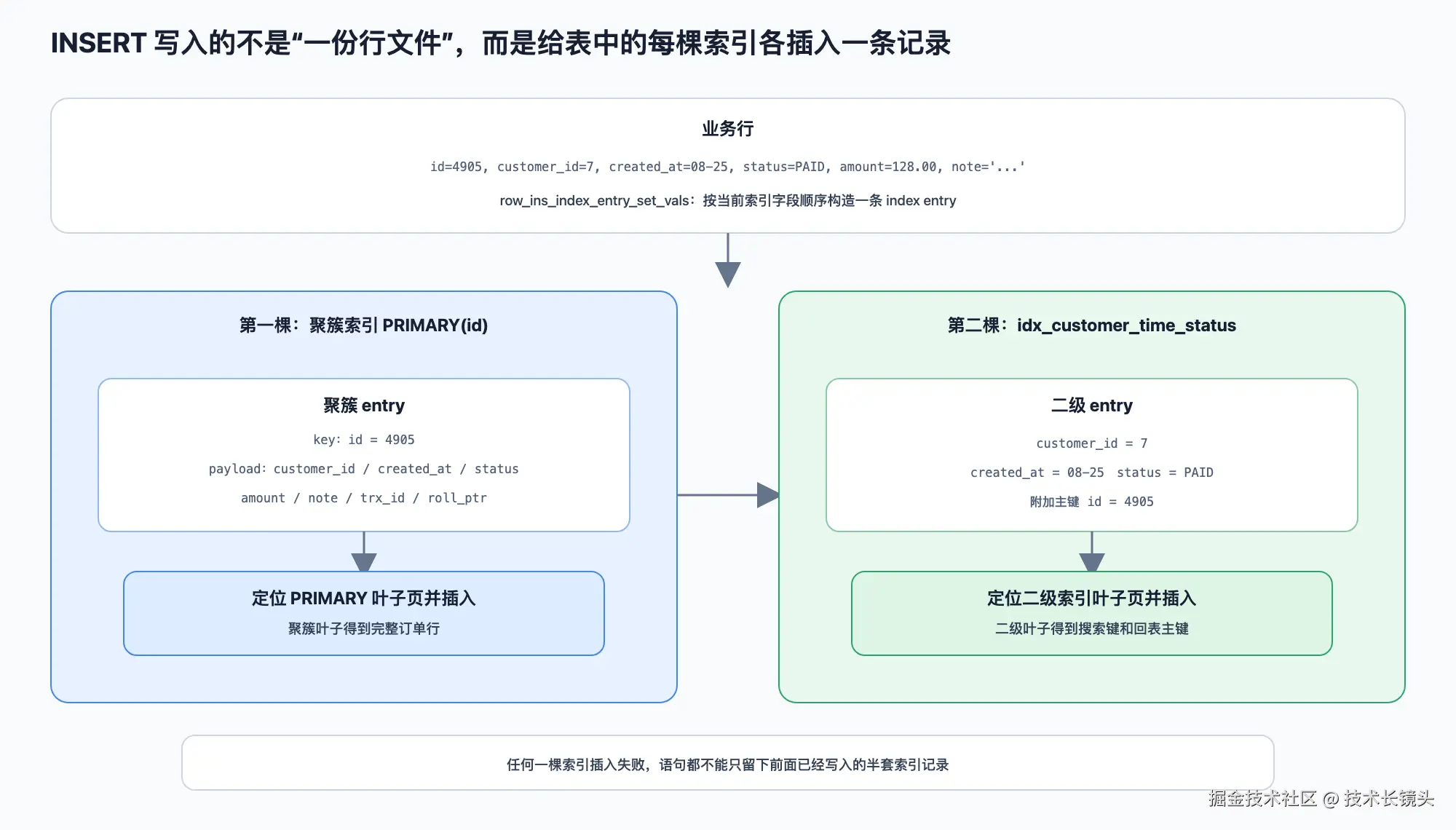

InnoDB 不会先写一份独立"行文件"，再让索引只保存文件地址。它会根据每棵索引的字段顺序构造不同 index entry：

latex 复制代码

PRIMARY entry
= id 4905 + 完整业务列 + 事务隐藏字段

二级 entry
= customer_id 7
+ created_at 08-25
+ status PAID
+ id 4905

表中如果有五棵索引，一次 INSERT 通常就要为五棵树分别构造并插入记录。UPDATE 修改索引列时，也可能表现为删除旧索引 entry，再向新键值位置插入新 entry。

这解释了索引最直接的写入成本：索引越多，一次业务写入需要维护的有序结构越多。

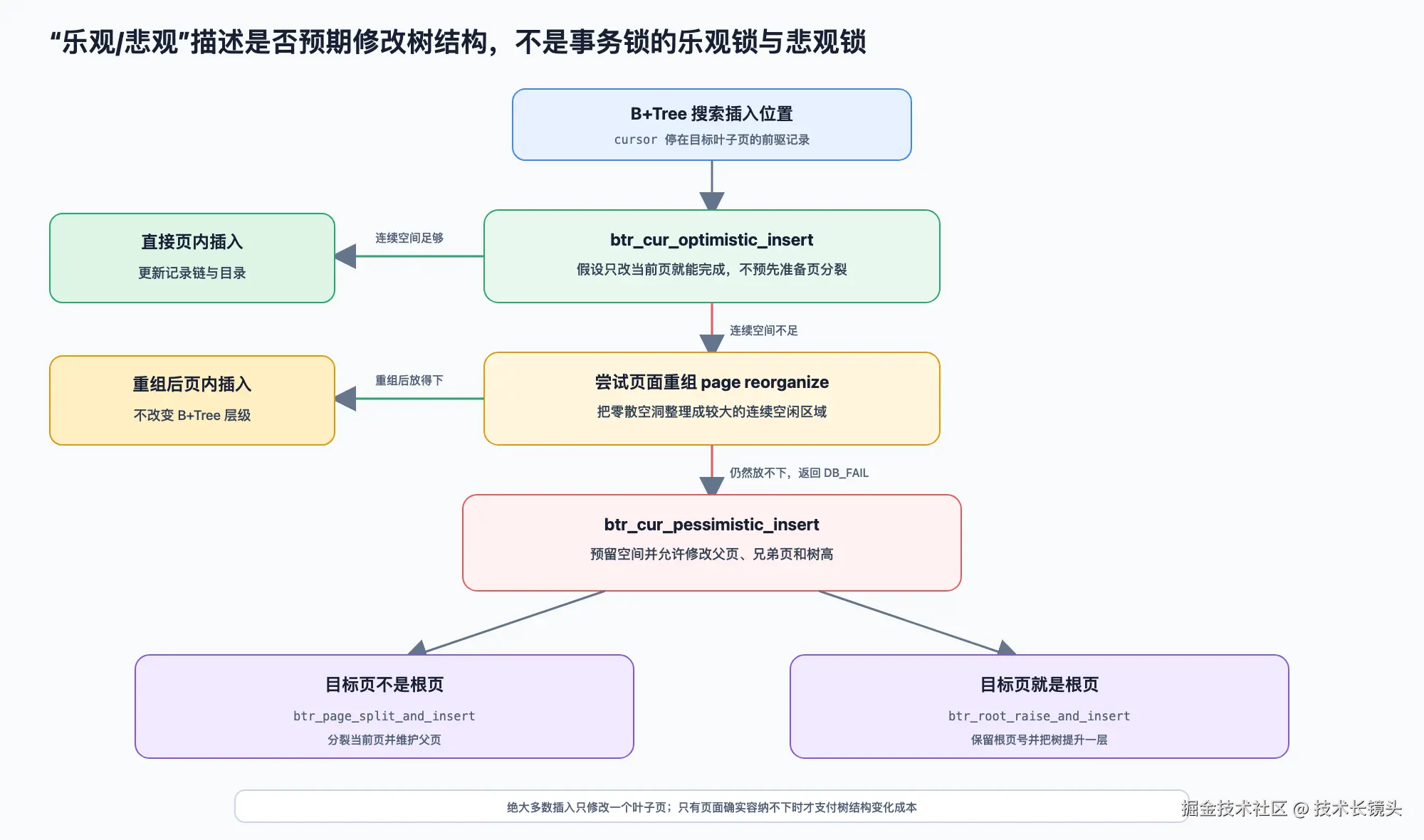

插入位置仍然使用 B+Tree 搜索

新 entry 不是追加到文件末尾，而是按索引键找到它应该位于的叶子页和前驱记录。

latex 复制代码

构造 entry
  → 从根页下降
  → 页目录定位记录组
  → 记录链找到插入位置

这与查询起点定位使用的是同一套有序结构。区别在于查询通常取得共享访问，写入需要修改页面并维护记录链、目录和空间信息。

页面放得下，就不必改变树结构

叶子页存在足够连续空间时，InnoDB 可以直接把新记录写入页面，修改相邻记录的 next 关系，并在需要时调整 Page Directory。

如果总空闲空间足够，但被删除记录和历史变化切成了多个碎片，页面可以先重组：按逻辑记录顺序重新整理物理字节，合并出较大的连续空间，再尝试插入。

页面重组不会改变 B+Tree 层级，也不会改变记录的逻辑顺序。它只是重新安排同一页中的物理字节。

InnoDB 源码把"不预期改变树结构"和"允许修改树结构"分成两条插入路径：

cpp 复制代码

err = btr_cur_optimistic_insert(
    flags,
    cursor,
    &offsets,
    &offsets_heap,
    entry,
    &insert_rec,
    &big_rec,
    n_ext,
    thr,
    &mtr);
// 先假设只修改当前叶子页就能完成

if (err == DB_FAIL) {
    err = btr_cur_pessimistic_insert(
        flags,
        cursor,
        &offsets,
        &offsets_heap,
        entry,
        &insert_rec,
        &big_rec,
        n_ext,
        thr,
        &mtr);
    // 当前页无法容纳时，进入允许分裂页面、修改父页的路径
}

源码位置：

mysql-server-5.7/storage/innobase/row/row0ins.cc
mysql-server-5.7/storage/innobase/btr/btr0cur.cc

这里的 optimistic/pessimistic 描述的是"是否预期需要修改树结构"，不是事务锁中的乐观锁与悲观锁。

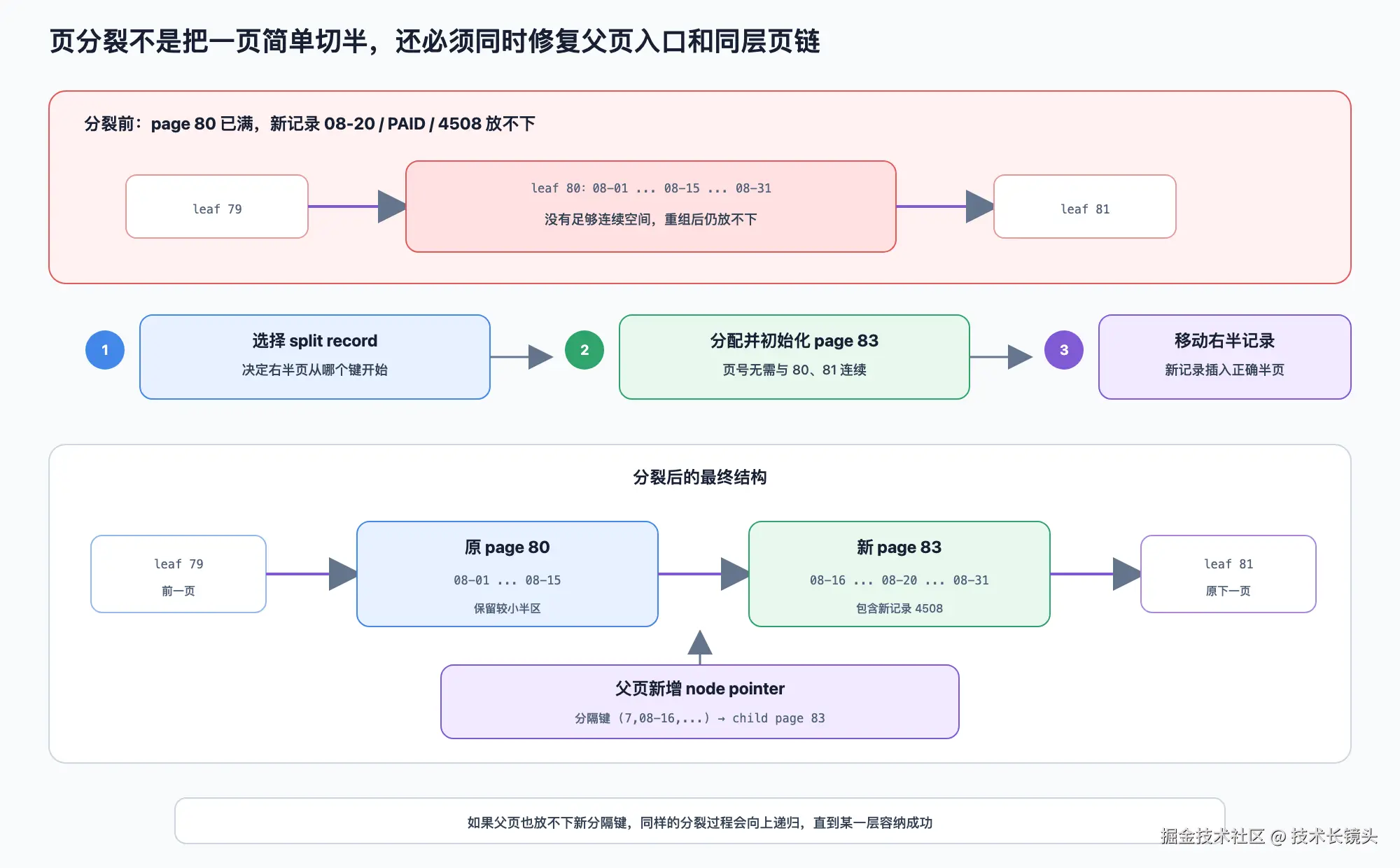

页面重组后仍放不下，才需要页分裂

页分裂不是把原页从物理中间随便切成两半。InnoDB 要根据索引键选择分裂位置，分配新页，把部分记录移动过去，再把新 entry 插入正确半页。

同时必须修改两类导航信息：

latex 复制代码

同层页链：把新页插入原页与下一页之间
父页入口：增加指向新页的 node pointer

如果只移动记录而不更新父页，下一次从根页下降时找不到新页；如果只更新父页而不修复叶子页链，范围扫描跨页时会跳过新页。页分裂之所以比"申请一张新页"复杂，是因为树形定位和横向扫描必须同时保持正确。

父页也可能没有空间容纳新的分隔键。此时分裂会继续向上传播，直到某一层能够保存新入口。

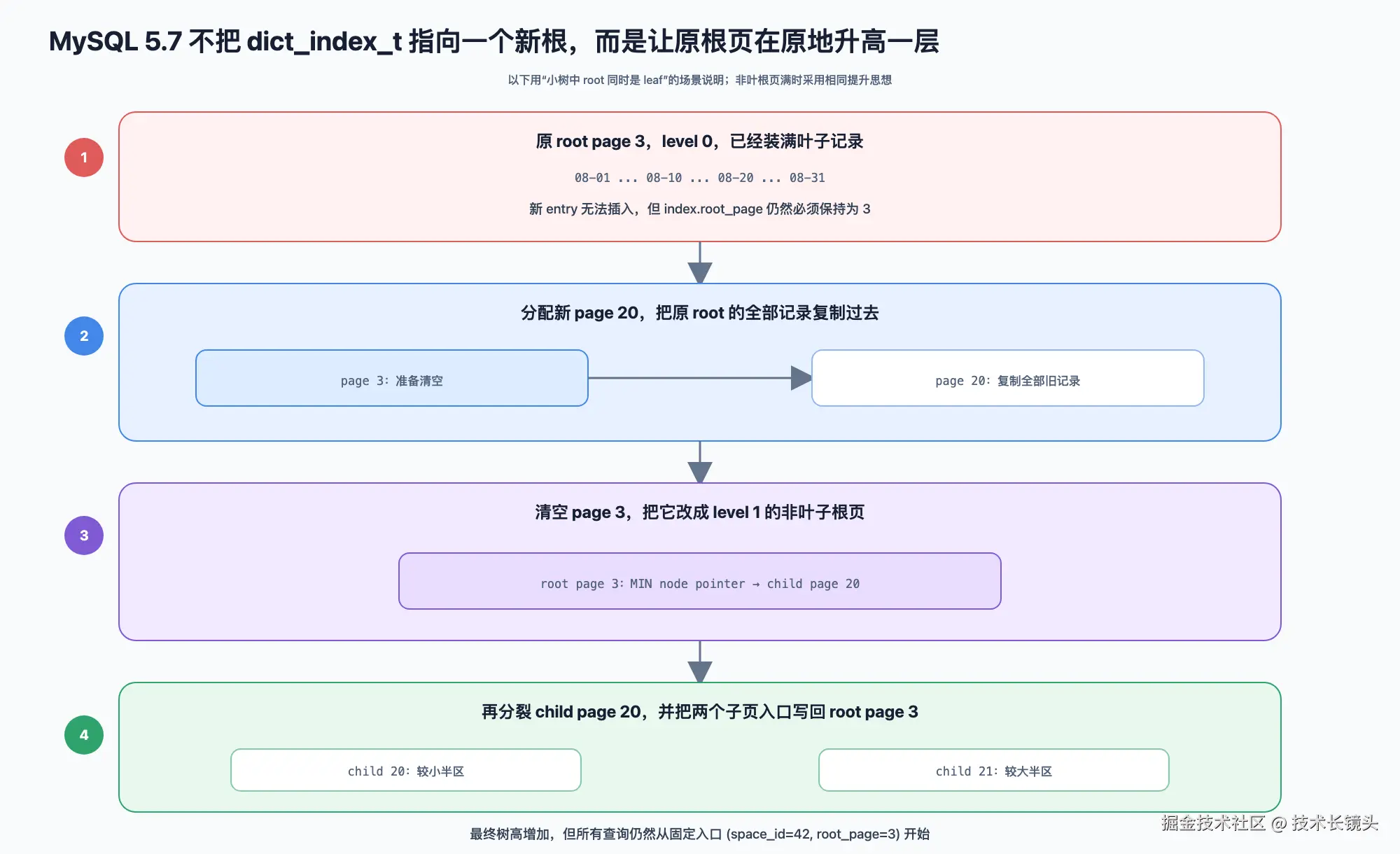

根页满时，MySQL 5.7 保持原根页号并让树升高

如果当前根页也需要分裂，MySQL 5.7 不必把索引元数据切换到一个全新根页号。它会把原根记录移到新分配的子页，清空原根页并把原根提升一层，再在原根中写入子页入口。

源码注释直接说明了这个过程：

cpp 复制代码

/* Allocate a new page to the tree.
Root splitting is done by first
moving the root records to the new page,
emptying the root,
putting a node pointer to the new page,
and then splitting the new page. */

level = btr_page_get_level(root, mtr);

new_block = btr_page_alloc(
    index,
    0,
    FSP_NO_DIR,
    level,
    mtr,
    mtr);
// 分配与原根同层的新页面

源码位置：

mysql-server-5.7/storage/innobase/btr/btr0btr.cc

最终树高增加，但搜索入口仍然是 dict_index_t.page 记录的原根页号。原根页从"保存叶子记录"变成"保存子页入口"。

一次分裂可能同时修改原页、新页、相邻页、父页，甚至更高层页面。InnoDB 使用 mini-transaction，也就是 mtr，组织这种短小的物理修改：在非常短的窗口内持有相关页面 Latch，记录对应 Redo，并在结构修改完成后释放保护。

mtr 不是用户执行的 BEGIN/COMMIT。用户事务可能持续数秒甚至更久，一次页分裂的 mtr 只负责一小组底层页面修改。

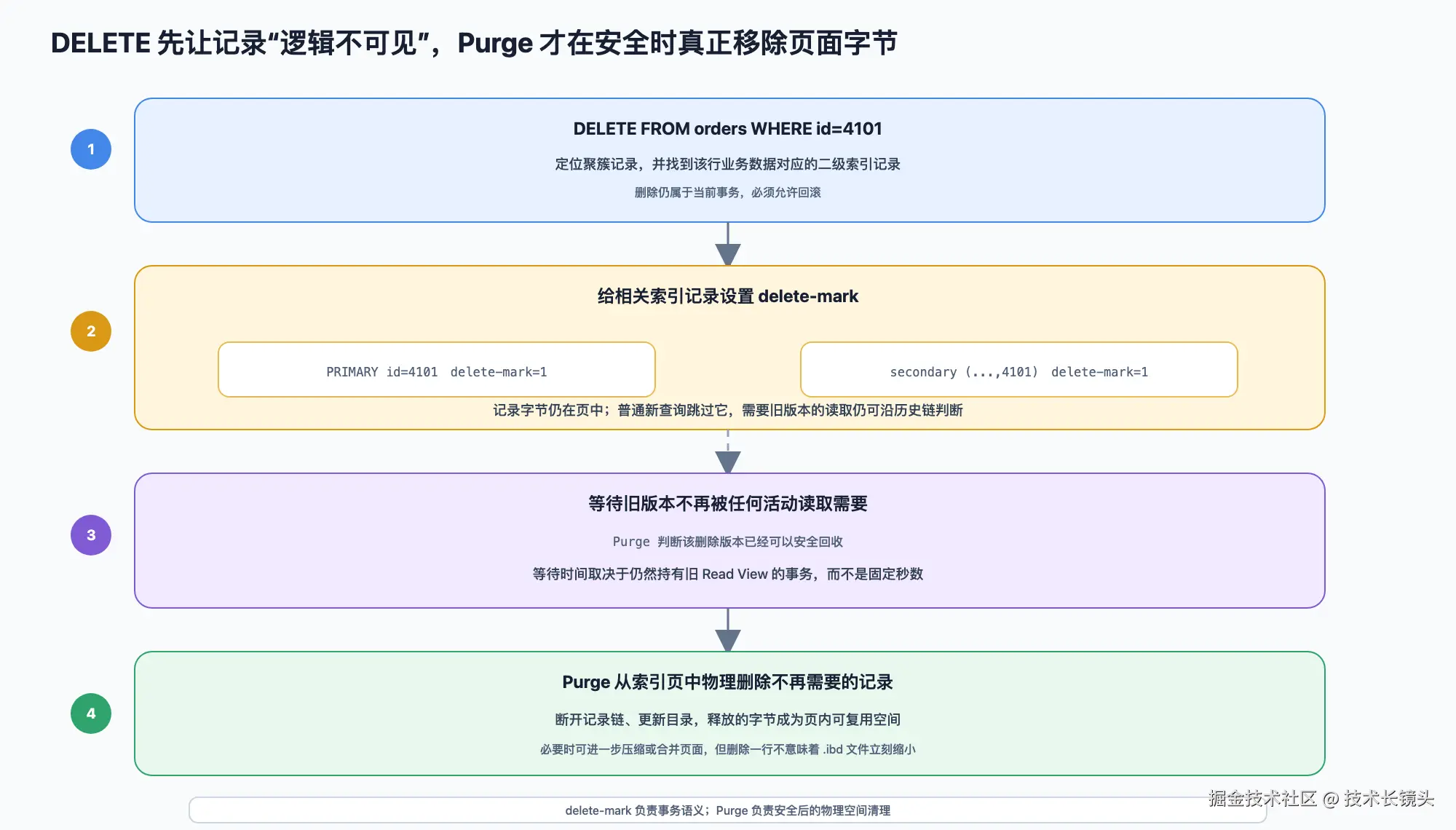

DELETE 先逻辑标记，再等待安全的物理清理

删除一行时，InnoDB 不能立即把聚簇记录和所有二级记录的字节擦除。当前事务可能回滚，已经存在的历史读取也可能仍然需要旧版本。

因此删除通常先给相关索引记录设置 delete-mark。记录仍留在页面和记录链中，但逻辑状态已经改变。等到没有事务再需要相应历史版本，Purge 才执行物理清理，使页内空间重新可用。

要区分四件事：

latex 复制代码

SQL 逻辑删除完成
索引记录带 delete-mark
Purge 物理移除索引记录
表空间文件物理缩小

它们不是同一时刻，也不是同一个动作。Purge 释放的空间通常先供表空间内部后续写入复用，不表示 .ibd 文件立刻变小。

B+Tree 可以持续变化，但四个查询不变量不能被破坏

把查询与写入放在一起，MySQL 索引设计可以收束成四条不变量。

第一，父页分隔键必须把搜索带到正确子页。否则根页下降会进入错误范围。

第二，页内记录链必须保持完整索引键有序。物理字节可以移动，逻辑 next 顺序不能错误。

第三，同层页面前后链接必须保持连通。否则范围游标无法跨页连续扫描。

第四，同一行业务数据的所有索引记录必须保持一致。二级记录中的主键必须能够回到对应聚簇记录，事务失败时也不能留下半套索引状态。

这些不变量解释了为什么查询和写入必须学习在一起：

latex 复制代码

查询依靠不变量寻找记录
写入负责在变化后恢复并维持不变量

索引减少了什么成本，又增加了什么成本

理解结构之后，可以不用"索引越多越好"或"索引会拖慢写入"这样的模糊结论，而是具体计算工作发生在哪里。

一次主键点查的主要结构成本可以概括为：

latex 复制代码

从根页下降到聚簇叶子页
+ 在叶子页中定位记录

一次二级索引点查可能是：

latex 复制代码

从二级根页下降到二级叶子页
+ 从聚簇根页下降到聚簇叶子页

一次范围查询可能是：

latex 复制代码

一次起点定位
+ 扫描若干二级叶子页
+ 对部分或全部候选记录回表
+ 可能的额外排序

一次 INSERT 则是：

latex 复制代码

为每棵索引构造 entry
+ 为每棵索引搜索插入位置
+ 修改对应叶子页
+ 必要时重组、分裂并更新父页

因此索引的成本来自几个明确来源。

索引数量增加，会增加磁盘空间、Buffer Pool 工作集以及每次写入需要维护的 B+Tree 数量。

索引键变宽，会让单条记录占用更多页内空间。一页能够容纳的叶子记录和非叶子入口都可能减少，树占用更多页面，缓存密度下降。

二级索引选择性低或者范围很大时，即使能够定位起点，也可能扫描大量二级记录，并执行大量随机回表。此时全表扫描或聚簇扫描有时反而更便宜；是否选择索引是优化器的成本决策，不是"只要存在索引就必须使用"。

覆盖索引能够省掉回表，但为了覆盖而把大量列塞入索引，也会让索引记录变宽。收益是减少读取路径，代价是增加存储、缓存和写入维护成本，两者来自同一个底层结构。

所以设计索引时，真正应该问的不是"这列要不要加索引"，而是：

latex 复制代码

这棵树按什么完整元组排序？
目标查询在这条顺序上形成多大的连续范围？
叶子记录能否提供查询需要的数据？
预计扫描多少条记录、多少张页、发生多少次回表？
每次业务写入还要维护多少棵树？

最后把整套索引模型重新连起来

现在可以用一条读取链和一条写入链概括 MySQL 索引。

读取链：

latex 复制代码

SQL 条件
  → Server 选择索引并构造搜索边界
  → InnoDB 根据 dict_index_t 找到根页
  → 搜索元组沿非叶子页逐层下降
  → Page Directory 缩小页内范围
  → 记录链找到第一条候选记录
  → 范围查询沿叶子页链继续扫描
  → ICP 尽量在回表前过滤
  → 二级记录携带的主键用于聚簇索引点查
  → 覆盖、排序顺序和 LIMIT 决定后续工作

写入链：

latex 复制代码

一行业务数据
  → 为每棵索引构造不同 entry
  → 使用同一套 B+Tree 搜索找到插入位置
  → 页面有空间时直接插入
  → 有碎片时先重组
  → 仍放不下时分裂叶子页
  → 修复同层页链并向父页增加入口
  → 必要时继续向上分裂或提升根页
  → 删除则先标记，再由 Purge 安全清理

"最左前缀、覆盖索引、回表、ICP、页分裂"并不是互不相干的规则，而是同一套页级有序结构在查询和写入路径上的不同表现：

InnoDB 把索引键组织成全局有序的 B+Tree 页面；父页负责快速定位，页目录和记录链负责页内定位，叶子页链负责连续扫描，聚簇叶子承载完整行，写入则通过页内插入、分裂和父页更新持续维护这些查询规则。

这套结构把三种看似冲突的需求统一起来：父页和页目录缩短定位路径，叶子页的有序链接支持连续范围读取，页面分裂和父页更新又让有序结构可以持续增长。

查询成本最终落在定位层数、扫描页面数、候选记录数和回表次数上；写入成本则落在索引数量、entry 宽度、页面修改和结构分裂上。所谓索引设计，本质上是在读取路径与写入维护之间，选择一套合适的页面组织方式。

索引的价值不只是"查询可以走 B+Tree"，而是用可维护的页级有序性，换取可预测的定位与扫描成本。
