TLM1.0

验证平台内部的通信

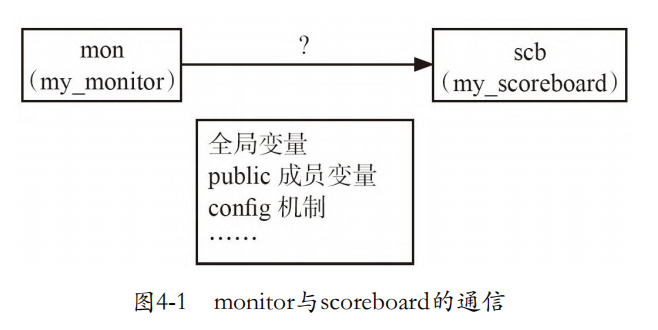

如果要在两个 uvm_component 之间通信，例如一个 monitor 向一个 scoreboard 传递一个数据，有哪些方法呢？

个 monitor 要把数据传给一个 scoreboard，两者需要建立一条通信通路

最简单的方法就是使用全局变量，在 monitor 里对此全局变量进行赋值，在 scoreboard 里监测此全局变量值的改变。这种方法简单、直接，不过要避免使用全局变量，滥用全局变量只会造成灾难性的后果

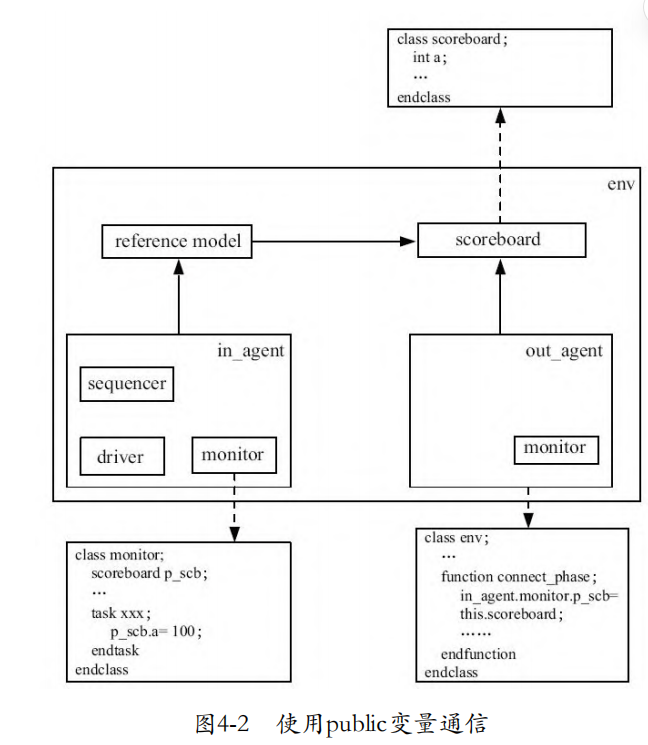

稍微复杂一点的方法，在 scoreboard 中有一个变量，这个变量设置为外部可以直接访问的，即 public 类型的，在 monitor 中对此变量赋值（如图4-2所示）。要完成这个任务，那么要在 monitor 中有一个指向 scoreboard 的指针，否则虽然 scoreboard 把这个变量设置为非 local 类型的，但是 monitor 依然无法改变。这种方法的问题就在于，整个 scoreboard 里面的所有非 local 类型的变量都对 monitor 是可见的，而假如 monitor 的开发人员不小心改变了 scoreboard 中的一些变量，那么后果将可能会是致命的

scoreboard 把一个变量设为 public（外部可访问），monitor 持有指向 scoreboard 的指针并直接对该变量赋值来实现通信

由 config 机制的特性可以想出第三种方法来，即从 uvm_object 派生出一个参数类 config_object，在此类中有 monitor 要传给 scoreboard 的变量。在 base_test 中，实例化这个 config_object，并将其指针通过 config_db#(config_object)::set 传递给 scoreboard 和 monitor。当 monitor 要和 scoreboard 通信时，只要把此 config_object 中相应变量的值改变即可。scoreboard 中则监测变量值的改变，监测到之后做相应动作。这种方法比上面的两种方法都要好，但是仍然显得有些笨拙。一是要引入一个专门的 config_object 类，二是一定要有 base_test 这个第三方的参与。在大多数情况下，这个第三方是不会惹麻烦的，但是永远不能保证某一个从 base_test 派生而来的类会不会改变这个 config_object 类中某些变量的值。也就是说，依然存在一定的风险

上述问题只是最简单的一种情况，如果加入阻塞（blocking）和非阻塞（non-blocking）的概念，则会更加复杂。阻塞和非阻塞这两个术语对于有 Verilog 代码编写经验的人来说是比较熟悉的，因为 Verilog 中就有阻塞赋值和非阻塞赋值。当 monitor 向 scoreboard 传递数据时，scoreboard 可能并不一定有时间立刻接收这些数据。此时对于 monitor 来说有两种处理方法：一种方法是等在那里，一直等到 scoreboard 处理完事情，然后接收新的数据，另外一种方法是不等待，直接返回，至于后面是过一段时间继续发还是直接放弃不发了，则要看代码编写者的行为。前面一种想法相应的就是阻塞操作，而后一种方法就是非阻塞操作

除了阻塞及非阻塞外，还存在的一个问题是如果 scoreboard 主动要求向 monitor 请求数据，这样的行为方式如何实现？

些问题使用现行的 SystemVerilog 中的一些机制，如 Semaphore、Mailbox，再结合其他的一些技术等都能实现，但是这其中的问题在于这种通信显得非常复杂，用户需要浪费大量时间编写通信相关的代码。解决这些问题最好的办法就是在 monitor 和 scoreboard 之间专门建立一个通道，让信息只能在这个通道内流动，scoreboard 也只能从这个通道中接收信息，这样几乎就可以保证 scoreboard 中的信息只能从 monitor 中来，而不能从别的地方来；同时赋予这个通道阻塞或者非阻塞等特性。UVM 中的各种端口就可以实现这种功能

TLM的定义

TLM 是 Transaction Level Modeling（事务级建模）的缩写，它起源于 SystemC 的一种通信标准。所谓 transaction level 是相对 DUT 中各个模块之间信号线级别的通信来说的。简单来说，一个 transaction 就是把具有某一特定功能的一组信息封装在一起而成为的一个类。如 my_transaction 就是把一个 MAC 帧里的各个字段封装在了一起

UVM 中的 TLM 共有两个版本，分别是 TLM1.0 和 TLM2.0，后者在前者的基础上做了扩展。使用 TLM1.0 足以搭建起一个功能强大的验证平台，本章将只讲述 TLM1.0。

TLM 通信中有如下几个常用的术语：

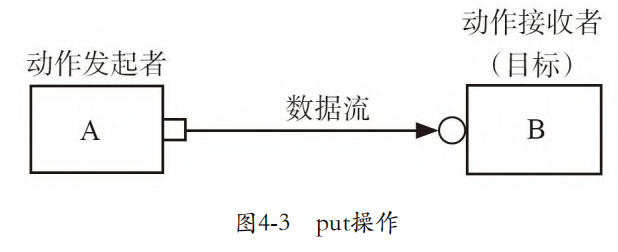

1）put 操作，如图4-3所示，通信的发起者 A 把一个 transaction 发送给 B。在这个过程中，A 称为"发起者"，而 B 称为"目标"。A 具有的端口（用方框表示）称为 PORT，而 B 的端口（用圆圈表示）称为 EXPORT。这个过程中，数据流是从 A 流向 B 的

A 作为发起者通过 PORT 把一个 transaction 发送给 B 的 EXPORT，数据流从 A 流向 B

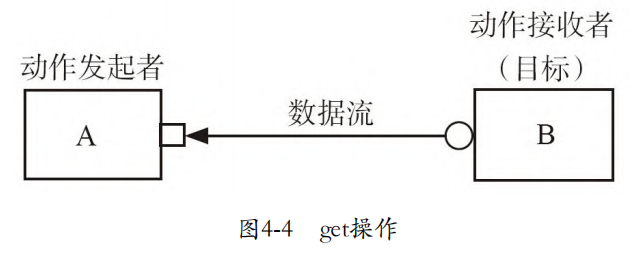

2）get 操作，如图4-4所示，A 向 B 索取一个 transaction。在这个过程中，A 依然是"发起者"，B 依然是"目标"，A 上的端口依然是 PORT，而 B 上的端口依然是 EXPORT。这个过程中，数据流是从 B 流向 A 的。到这里，读者应该意识到，PORT 和 EXPORT 体现的是控制流而不是数据流。因为在 put 操作中，数据流是从 PORT 流向 EXPORT 的，而在 get 操作中，数据是从 EXPORT 流向 PORT 的。但是无论是 get 还是 put 操作，其发起者拥有的都是 PORT 端口，而不是 EXPORT。作为一个 EXPORT 来说，只能被动地接收 PORT 的命令

A 作为发起者通过 PORT 向 B 的 EXPORT 索取一个 transaction，数据流从 B 流向 A

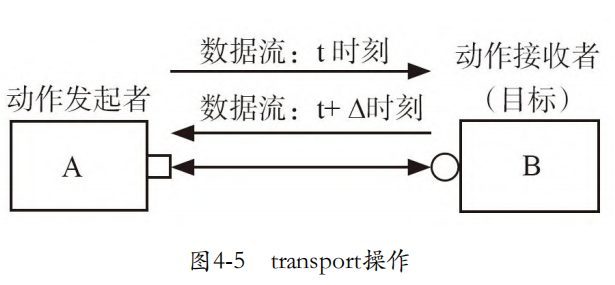

3）transport 操作，如图4-5所示，transport 操作相当于一次 put 操作加一次 get 操作，这两次操作的"发起者"都是 A，目标都是 B。A 上的端口依然是 PORT，而 B 上的端口依然是 EXPORT。在这个过程中，数据流先从 A 流向 B，再从 B 流向 A。在现实世界中，相当于 A 向 B 提交了一个请求（request），而 B 返回给 A 一个应答（response）。所以这种 transport 操作也常常被称做 request-response 操作

A 通过 PORT 先向 B 的 EXPORT 做一次 put 再做一次 get（即 request-response），数据流先从 A 到 B 再从 B 到 A

put、get 和 transport 操作都有阻塞和非阻塞之分

UVM中的PORT与EXPORT

UVM 提供对 TLM 操作的支持，在其中实现了 PORT 与 EXPORT。对应于不同的操作，有不同的 PORT，UVM 中常用的 PORT 有：

代码4-1

```systemverilog
uvm_blocking_put_port#(T);
uvm_nonblocking_put_port#(T);
uvm_put_port#(T);
uvm_blocking_get_port#(T);
uvm_nonblocking_get_port#(T);
uvm_get_port#(T);
uvm_blocking_peek_port#(T);
uvm_nonblocking_peek_port#(T);
uvm_peek_port#(T);
uvm_blocking_get_peek_port#(T);
uvm_nonblocking_get_peek_port#(T);
uvm_get_peek_port#(T);
uvm_blocking_transport_port#(REQ, RSP);
uvm_nonblocking_transport_port#(REQ, RSP);
uvm_transport_port#(REQ, RSP);
```

三个 put 系列端口对应的是 TLM 中的 put 操作，三个 get 系列端口对应的是 get 操作，三个 transport 系列端口对应的则是 transport 操作（request-response 操作）。另外，上述端口中还有三个 peek 系列端口，它们与 get 系列端口类似，用于主动获取数据，它与 get 操作的区别将在 4.3.4 节中看到。除此之外，还有三个 get_peek 系列端口，它集合了 get 操作和 peek 操作两者的功能。这 15 个端口中前 12 个定义中的参数就是这个 PORT 中的数据流类型，而最后 3 个定义中的参数则表示 transport 操作中发起请求时传输的数据类型和返回的数据类型。这几种 PORT 对应 TLM 中的操作，同时以 blocking 和 nonblocking 关键字区分。对于名称中不含这两者的，则表示这个端口既可以用作是阻塞的，也可以用作是非阻塞的，否则只能用于阻塞的或者只能用于非阻塞的。由这种划分方法可以看出，UVM 把一个端口固定为只能执行某种操作，如对于 uvm_blocking_put_port#(T)，它只能执行阻塞的 put 操作，想要执行非阻塞的 put 操作是不行的，想要执行 get 操作，也是不行的，更不用提执行 transport 操作了。所以在使用前用户一定要想清楚了，这个端口将会用于什么操作。如果想要其执行另外的操作，那么最好的方式是再另外使用一个端口

UVM 中常用的 EXPORT 有：

代码4-2

```systemverilog
uvm_blocking_put_export#(T);
uvm_nonblocking_put_export#(T);
uvm_put_export#(T);
uvm_blocking_get_export#(T);
uvm_nonblocking_get_export#(T);
uvm_get_export#(T);
uvm_blocking_peek_export#(T);
uvm_nonblocking_peek_export#(T);
uvm_peek_export#(T);
uvm_blocking_get_peek_export#(T);
uvm_nonblocking_get_peek_export#(T);
uvm_get_peek_export#(T);
uvm_blocking_transport_export#(REQ, RSP);
uvm_nonblocking_transport_export#(REQ, RSP);
uvm_transport_export#(REQ, RSP);
```

这 15 种 EXPORT 定义与前面的 15 种 PORT 一一对应。

PORT 和 EXPORT 体现的是一种控制流，在这种控制流中，PORT 具有高优先级，而 EXPORT 具有低优先级。只有高优先级的端口才能向低优先级的端口发起三种操作

UVM中各种端口的互连

PORT与EXPORT的连接

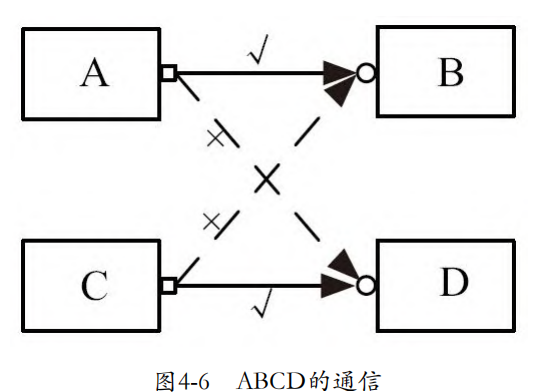

ABCD 四个端口，要在 A 和 B 之间、C 和 D 之间通信。为了实现这个目标，必须要在 A 和 B 之间、C 和 D 之间建立一种连接关系，否则的话，A 如何知道是和 B 通信而不是和 C 或者 D 通信呢？所以一定要在通信前建立连接关系

A、B、C、D 四个端口之间需要建立明确的连接关系（A-B、C-D）以指定通信对象

UVM 中使用 connect 函数来建立连接关系。如 A 要和 B 通信（A 是发起者），那么可以这么写：A.port.connect(B.export)，但是不能写成 B.export.connect(A.port)。因为在通信的过程中，A 是发起者，B 是被动承担者。这种通信时的主次顺序也适用于连接时，只有发起者才能调用 connect 函数，而被动承担者则作为 connect 的参数

使用上述方式建立 A.PORT 和 B.EXPORT 之间的连接关系。A 的代码为：

A.sv

代码4-3

```systemverilog
class A extends uvm_component;
  `uvm_component_utils(A)

  uvm_blocking_put_port#(my_transaction) A_port;
  // ...
endclass

function void A::build_phase(uvm_phase phase);
  super.build_phase(phase);
  A_port = new("A_port", this);
endfunction

task A::main_phase(uvm_phase phase);
endtask
```

其中 A_port 在实例化的时候比较奇怪，第一个参数是名字，而第二个参数则是一个 uvm_component 类型的父结点变量。事实上，一个 uvm_blocking_put_port 的 new 函数的原型如下：

代码4-4

```systemverilog
function new(string name,
         uvm_component parent,
         int min_size = 1;
         int max_size = 1);
```

如果不看后两个参数，那么这个 new 函数其实就是一个 uvm_component 的 new 函数。new 函数中的 min_size 和 max_size 指的是必须连接到这个 PORT 的下级端口数量的最小值和最大值，也即这一个 PORT 应该调用的 connect 函数的最小值和最大值。如果采用默认值，即 min_size=max_size=1，则只能连接一个 EXPORT

B 的代码为：

B.sv

代码4-5

```systemverilog
class B extends uvm_component;
  `uvm_component_utils(B)

  uvm_blocking_put_export#(my_transaction) B_export;
  // ...
endclass

function void B::build_phase(uvm_phase phase);
  super.build_phase(phase);
  B_export = new("B_export", this);
endfunction

task B::main_phase(uvm_phase phase);
endtask
```

在 env 中建立两者之间的连接：

my_env.sv

代码4-6

```systemverilog
class my_env extends uvm_env;

  A   A_inst;
  B   B_inst;
  // ...
  virtual function void build_phase(uvm_phase phase);
  // ...
    A_inst = A::type_id::create("A_inst", this);
    B_inst = B::type_id::create("B_inst", this);

  endfunction
  // ...
endclass

function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  A_inst.A_port.connect(B_inst.B_export);
endfunction
```

运行上述代码，可以看到仿真器给出如下的错误提示：

```text
# UVM_ERROR @ 0: uvm_test_top.env.B_inst.B_export [Connection Error] connection count of 0 does not meet required minimum of 1
# UVM_ERROR @ 0: uvm_test_top.env.A_inst.A_port [Connection Error] connection count of 0 does not meet required minimum of 1
# UVM_FATAL @ 0: reporter [BUILDERR] stopping due to build errors
```

connect 函数的使用是没有什么问题的，A_port 与 B_export 的连接也是没有问题的，那么问题出在什么地方？

反思上述的 put 操作，A 通过其端口 A_port 把一个 transaction 传送给 B，这个 A_port 在 transaction 传输的过程中起了什么作用呢？PORT 恰如一道门，EXPORT 也如此。既然是一道门，那么它们也就只是一个通行的作用，它不可能把一笔 transaction 存储下来，因为它只是一道门，没有存储作用，除了转发操作之外不作其他操作。因此，这笔 transaction 一定要由 B_export 后续的某个组件进行处理。在 UVM 中，完成这种后续处理的也是一种端口：IMP

UVM中的IMP

除了 TLM 中定义的 PORT 与 EXPORT 外，UVM 中加入了第三种端口：IMP。IMP 才是 UVM 中的精髓，承担了 UVM 中 TLM 的绝大部分实现代码。UVM 中的 IMP 如下所示：

代码4-7

```systemverilog
uvm_blocking_put_imp#(T, IMP);
uvm_nonblocking_put_imp#(T, IMP);
uvm_put_imp#(T, IMP);
uvm_blocking_get_imp#(T, IMP);
uvm_nonblocking_get_imp#(T, IMP);
uvm_get_imp#(T, IMP);
uvm_blocking_peek_imp#(T, IMP);
uvm_nonblocking_peek_imp#(T, IMP);
uvm_peek_imp#(T, IMP);
uvm_blocking_get_peek_imp#(T, IMP);
uvm_nonblocking_get_peek_imp#(T, IMP);
uvm_get_peek_imp#(T, IMP);
uvm_blocking_transport_imp#(REQ, RSP, IMP);
uvm_nonblocking_transport_imp#(REQ, RSP, IMP);
uvm_transport_imp#(REQ, RSP, IMP);
```

这 15 种 IMP 与15 种 PORT 和 15 种 EXPORT 分别一一对应

IMP 定义中的 blocking、nonblocking、put、get、peek、get_peek、transport 等关键字的意思并不是它们发起做相应类型的操作，而只意味着它们可以和相应类型的 PORT 或者 EXPORT 进行通信，且通信时作为被动承担者。按照控制流的优先级排序，UVM 中三种端口顺序为：PORT、EXPORT、IMP。IMP 的优先级最低，一个 PORT 可以连接到一个 IMP，并发起三种操作，反之则不行

前六个 IMP 定义中的第一个参数 T 是这个 IMP 传输的数据类型。第二个参数 IMP，UVM 文档中把其解释为实现这个接口的一个 component。这句话怎么理解呢？以 blocking_put 端口为例，在图4-7中，A_port 被连接到 B_export，而 B_export 被连接到 B_imp。当写下 A.A_port.put(transaction) 时，此时 B.B_imp 会通知 B 有 transaction 过来了，这个过程是如何进行的呢？可以简单理解成 A.A_port.put(transaction) 这个任务会调用 B.B_export 的 put，B.B_export 的 put(transaction) 又会调用 B.B_imp 的 put(transaction)，而 B_imp.put 最终又会调用 B 的相关任务，如 B.put(transaction)。所以关于 A_port 的操作最终会落到 B.put 这个任务上，这个任务是属于 B 的一个任务，与 A 无关，与 A 的 PORT 无关，也与 B 的 EXPORT 和 IMP 无关。也就是说，这些 put 操作最终还是要由 B 这个 component 来实现，即要由一个 component 来实现接口的操作。所以每一个 IMP 要和一个 component 相对应

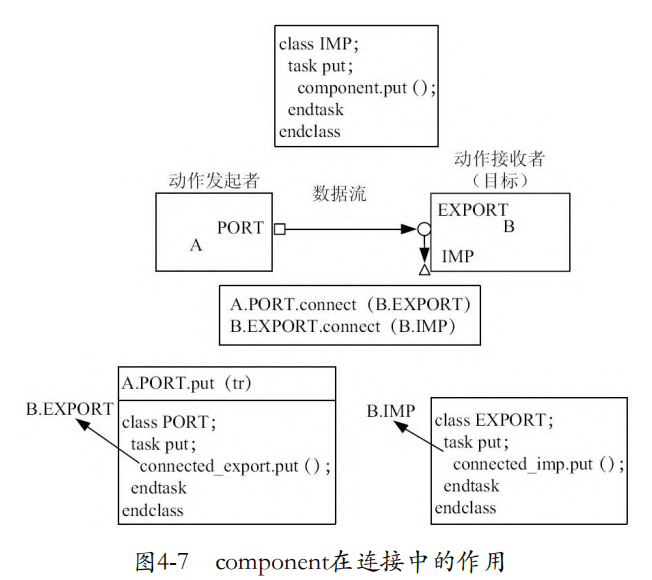

A 的 PORT 经 B 的 EXPORT 最终连到 B 的 IMP；A_port.put() 的调用经 EXPORT 转发到 IMP，并最终落到 B 的 put 任务上

有了 IMP 之后，PORT 与 EXPORT 之间的连接就可以实现了。A 的代码为：

A.sv

代码4-8

```systemverilog
class A extends uvm_component;
  `uvm_component_utils(A)

  uvm_blocking_put_port#(my_transaction) A_port;
  // ...
endclass
// ...
task A::main_phase(uvm_phase phase);
  my_transaction tr;
  repeat(10) begin
    #10;
    tr = new("tr");
    assert(tr.randomize());
    A_port.put(tr);
  end
endtask
```

B 的代码为：

B.sv

代码4-9

```systemverilog
class B extends uvm_component;
  `uvm_component_utils(B)

  uvm_blocking_put_export#(my_transaction) B_export;
  uvm_blocking_put_imp#(my_transaction, B) B_imp;
  // ...
endclass
// ...
function void B::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  B_export.connect(B_imp);
endfunction

function void B::put(my_transaction tr);
  `uvm_info("B", "receive a transaction", UVM_LOW)
  tr.print();
endfunction
```

在 B 的代码中，关键是要实现一个 put 函数/任务。如果不实现，将会给出如下的错误提示：

```text
# ** Error: /home/landy/uvm/uvm-1.1d/src/tlm1/uvm_imps.svh(85): No field named 'put'.
#        Region: /uvm_pkg::uvm_blocking_put_imp #(top_tb_sv_unit::my_transaction, top_tb_sv_unit::B)
```

env 的代码与 my_env 的代码相同

运行上述代码，可以见到 B 正确地收到了 A 发出的 transaction。在上述连接关系中，IMP 是作为连接的终点。在 UVM 中，只有 IMP 才能作为连接关系的终点。如果是 PORT 或者 EXPORT 作为终点，则会报错

PORT与IMP的连接

在 UVM 三种端口按控制流优先级排列中，PORT 优先级最高，IMP 的最低。理所当然的，一个 PORT 可以调用 connect 函数并把 IMP 作为函数调用时的参数。假如有三个 component：A、B 和 env，其中 env 是 A 和 B 的父结点，现在要把 A 中的 PORT 和 B 中的 IMP 连接起来实现通信，如图4-8所示

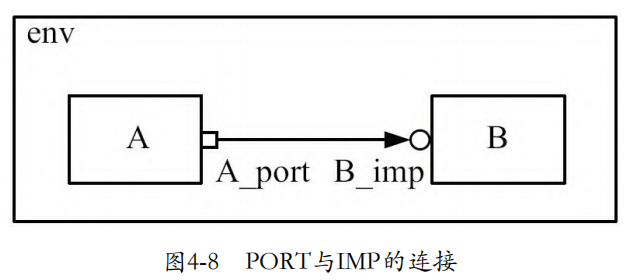

A 中的 PORT 直接与 B 中的 IMP 相连（env 作为二者父结点）实现通信

A 的代码与之前相同，B 的定义如下：

B.sv

代码4-10

```systemverilog
class B extends uvm_component;
  `uvm_component_utils(B)

  uvm_blocking_put_imp#(my_transaction, B) B_imp;
  // ...
endclass
// ...
function void B::put(my_transaction tr);
  `uvm_info("B", "receive a transaction", UVM_LOW)
  tr.print();
endfunction
```

由于 A 中采用了 blocking_put 类型的 PORT，所以在 B 中 IMP 相应的类型是 uvm_blocking_put_imp。同时，这个 IMP 有两个参数，第一个参数是将要传输的 transaction，第二个参数前面说过，就是实现接口的 uvm_component，在这里就是 B_imp 所在的 uvm_component B。IMP 的 new 函数与 PORT 的相似，第一个参数是名字，第二个参数是一个 uvm_component 的变量，一般填写 this 即可

B 中的关键是定义一个任务/函数 put。回顾一下，上节中在介绍 IMP 的时候，A_port 的 put 操作最终要落到 B 的 put 上。所以在 B 中要定义一个名字为 put 的任务/函数。这里有如下的规律：

• 当 A_port 的类型是 nonblocking_put（为了方便，省略了前缀 uvm_ 和后缀 _port，下同），B_imp 的类型是 nonblocking_put（为了方便，省略了前缀 uvm_ 和后缀 _imp，下同）时，那么就要在 B 中定义一个名字为 try_put 的函数和一个名为 can_put 的函数

• 当 A_port 的类型是 put，B_imp 的类型是 put 时，那么就要在 B 中定义 3 个接口，一个是 put 任务/函数，一个是 try_put 函数，一个是 can_put 函数

• 当 A_port 的类型是 blocking_get，B_imp 的类型是 blocking_get 时，那么就要在 B 中定义一个名字为 get 的任务/函数

• 当 A_port 的类型是 nonblocking_get，B_imp 的类型是 nonblocking_get 时，那么就要在 B 中定义一个名字为 try_get 的函数和一个名为 can_get 的函数

• 当 A_port 的类型是 get，B_imp 的类型是 get 时，那么就要在 B 中定义 3 个接口，一个是 get 任务/函数，一个是 try_get 函数，一个是 can_get 函数

• 当 A_port 的类型是 blocking_peek，B_imp 的类型是 blocking_peek 时，那么就要在 B 中定义一个名字为 peek 的任务/函数

• 当 A_port 的类型是 nonblocking_peek，B_imp 的类型是 nonblocking_peek 时，那么就要在 B 中定义一个名字为 try_peek 的函数和一个名为 can_peek 的函数

• 当 A_port 的类型是 peek，B_imp 的类型是 peek 时，那么就要在 B 中定义 3 个接口，一个是 peek 任务/函数，一个是 try_peek 函数，一个是 can_peek 函数

• 当 A_port 的类型是 blocking_get_peek，B_imp 的类型是 blocking_get_peek 时，那么就要在 B 中定义一个名字为 get 的任务/函数，一个名字为 peek 的任务/函数

• 当 A_port 的类型是 nonblocking_get_peek，B_imp 的类型是 nonblocking_get_peek 时，那么就要在 B 中定义一个名字为 try_get 的函数，一个名为 can_get 的函数，一个名字为 try_peek 的函数和一个名为 can_peek 的函数

• 当 A_port 的类型是 get_peek，B_imp 的类型是 get_peek 时，那么就要在 B 中定义 6 个接口，一个是 get 任务/函数，一个是 try_get 函数，一个是 can_get 函数，一个是 peek 任务/函数，一个是 try_peek 函数，一个是 can_peek 函数

• 当 A_port 的类型是 blocking_transport，B_imp 的类型是 blocking_transport 时，那么就要在 B 中定义一个名字为 transport 的任务/函数

• 当 A_port 的类型是 nonblocking_transport，B_imp 的类型是 nonblocking_transport 时，那么就要在 B 中定义一个名字为 nb_transport 的函数

• 当 A_port 的类型是 transport，B_imp 的类型是 transport 时，那么就要在 B 中定义两个接口，一个是 transport 任务/函数，一个是 nb_transport 函数

在前述的这些规律中，对于所有 blocking 系列的端口来说，可以定义相应的任务或函数，如对于 blocking_put 端口来说，可以定义名字为 put 的任务，也可以定义名字为 put 的函数。这是因为 A 会调用 B 中名字为 put 的接口，而不管这个接口的类型。由于 A 中的 put 是个任务，所以 B 中的 put 可以是任务，也可以是函数。但是对于 nonblocking 系列端口来说，只能定义函数

回到前面的例子中来，当 B 中完成 B_imp 和 put 的定义后，在 env 的 connect_phase 就需要把 A_port 和 B_imp 连接在一起了：

my_env.sv

代码4-11

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  A_inst.A_port.connect(B_inst.B_imp);
endfunction
```

connect 函数一定要在 connect_phase 调用。连接完成后，当在 A 中通过 put 向 A_port 写入一个 transaction 时，B 的 put 马上会被调用，并执行其中的代码。A 的代码与之前相同，在此段代码中，A 向 A_port 写入了 10 个 transaction，因此 B 的 put 会被调用 10 次

EXPORT与IMP的连接

PORT 可以与 IMP 相连接，同样的 EXPORT 也可以与 IMP 相连接，其连接方法与 PORT 和 IMP 的连接完全一样。上面已经看到了 EXPORT 与 IMP 的连接，不过在那个连接中 EXPORT 只是作为中间环节，这里把 EXPORT 作为连接的起点

要实现 A 中的 EXPORT 与 B 中的 IMP 连接，A 的代码为：

A.sv

代码4-12

```systemverilog
class A extends uvm_component;
  `uvm_component_utils(A)

  uvm_blocking_put_export#(my_transaction) A_export;
  // ...
endclass
// ...
task A::main_phase(uvm_phase phase);
  my_transaction tr;
  repeat(10) begin
    #10;
    tr = new("tr");
    assert(tr.randomize());
    A_export.put(tr);
  end
endtask
```

B 的代码与 4-10 完全相同。my_env 中的连接关系为：

my_env.sv

代码4-13

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  A_inst.A_export.connect(B_inst.B_imp);
endfunction
```

如上述代码所示，就可以实现一个 EXPORT 和一个 IMP 的连接。与上一小节中的例子对比可以发现，除了 A_port 变成 A_export 之外，其他没有任何改变。在 B 中也必须定义一个名字为 put 的任务。上一节中罗列的那些规律，对于 EXPORT 依然适用

PORT与PORT的连接

在前面的连接中，都是不同类型的端口之间连接（PORT 与 IMP、PORT 与 EXPORT、EXPORT 与 IMP），且不存在层次的关系。在 UVM 中，支持带层次的连接关系，如图4-9所示

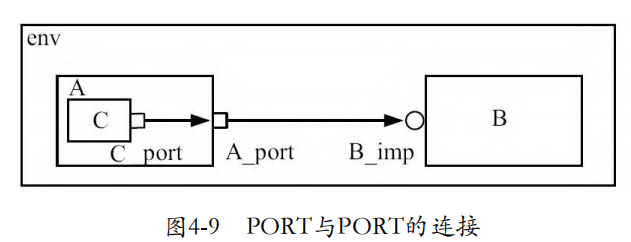

C 的 PORT 连接到 A 的 PORT，再连到 B 的 IMP，体现带层次的端口级联连接

在上图中，A 与 C 中是 PORT，B 中是 IMP。UVM 支持 C 的 PORT 连接到 A 的 PORT，并最终连接到 B 的 IMP

C 的代码为：

C.sv

代码4-14

```systemverilog
class C extends uvm_component;
  `uvm_component_utils(C)

  uvm_blocking_put_port#(my_transaction) C_port;
  // ...
endclass
// ...
task C::main_phase(uvm_phase phase);
  my_transaction tr;
  repeat(10) begin
    #10;
    tr = new("tr");
    assert(tr.randomize());
    C_port.put(tr);
  end
endtask
```

A的代码为：

A.sv

代码4-15

```systemverilog
class A extends uvm_component;
  `uvm_component_utils(A)

  C C_inst;

  uvm_blocking_put_port#(my_transaction) A_port;
  // ...
endclass

function void A::build_phase(uvm_phase phase);
  super.build_phase(phase);
  A_port = new("A_port", this);
  C_inst = C::type_id::create("C_inst", this);
endfunction

function void A::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  C_inst.C_port.connect(this.A_port);
endfunction

task A::main_phase(uvm_phase phase);

endtask
```

B 的代码与代码清单 4-10 完全相同，env 的代码与代码清单 4-11 完全相同

PORT 与 PORT 之间的连接不只局限于两层，可以有无限多层

EXPORT与EXPORT的连接

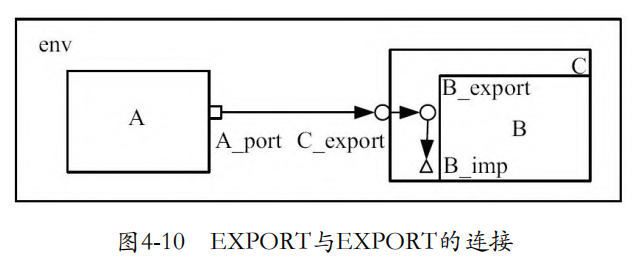

除了支持 PORT 与 PORT 之间的连接外，UVM 同样支持 EXPORT 与 EXPORT 之间的连接，如图4-10所示

C 的 EXPORT 连接到 B 的 EXPORT，再连到 B 中的 IMP，体现带层次的 EXPORT 级联

A 中是 PORT，B 与 C 中是 EXPORT，B 中还有一个 IMP。UVM 支持 C 的 EXPORT 连接到 B 的 EXPORT，并最终连接到 B 的 IMP

A 的代码与代码清单 4-8 相同，B 的代码与代码清单 4-9 相同。C 的代码为：

C.sv

代码4-16

```systemverilog
class C extends uvm_component;
  `uvm_component_utils(C)

  B B_inst;

  uvm_blocking_put_export#(my_transaction) C_export;
  // ...
endclass

function void C::build_phase(uvm_phase phase);
  super.build_phase(phase);
  C_export = new("C_export", this);
  B_inst = B::type_id::create("B_inst", this);
endfunction

function void C::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  this.C_export.connect(B_inst.B_export);
endfunction

task C::main_phase(uvm_phase phase);

endtask
```

env 中的连接关系为：

my_env.sv

代码4-17

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  A_inst.A_port.connect(C_inst.C_export);
endfunction
```

同样的，EXPORT 与 EXPORT 之间的连接也不只局限于两层，也可以有无限多层

blocking_get端口的使用

get 系列端口与 put 系列端口在某些方面完全相反

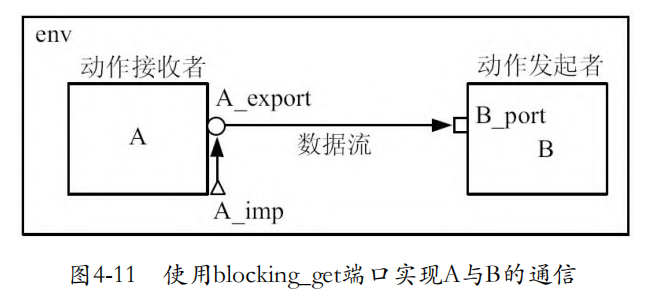

要实现图4-7从 A 到 B 的通信，使用 blocking_get 系列端口的框图如图4-11所示

用 blocking_get 系列端口实现 A→B 的通信，此时数据流仍从 A 到 B，但动作发起者变为 B（B 主动 get，A 被动提供）

在这种连接关系中，数据流依然是从 A 到 B，但是 A 由动作发起者变成了动作接收者，而 B 由动作接收者变成了动作发起者

B_port 的类型为 uvm_blocking_get_port，A_export 的类型为 uvm_blocking_get_export，A_imp 的类型为 uvm_blocking_get_imp。与 uvm_blocking_put_imp 所在的 component 要实现一个 put 的函数/任务类似，uvm_blocking_get_imp 所在的 component 要实现一个名字为 get 的函数/任务。A 的代码为：

A.sv

代码4-18

```systemverilog
class A extends uvm_component;
  `uvm_component_utils(A)

  uvm_blocking_get_export#(my_transaction) A_export;
  uvm_blocking_get_imp#(my_transaction, A) A_imp;
  my_transaction tr_q[$];
  // ...
endclass

function void A::build_phase(uvm_phase phase);
  super.build_phase(phase);
  A_export = new("A_export", this);
  A_imp = new("A_imp", this);
endfunction

function void A::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  A_export.connect(A_imp);
endfunction

task A::get(output my_transaction tr);
  while(tr_q.size() == 0) #2;
  tr = tr_q.pop_front();
endtask

task A::main_phase(uvm_phase phase);
  my_transaction tr;
  repeat(10) begin
    #10;
    tr = new("tr");
    tr_q.push_back(tr);
  end
endtask
```

在 A 的 get 任务中，每隔 2 个时间单位检查 tr_q 中是否有数据，如果有则发送出去。当 B 在其 main_phase 调用 get 任务时，会最终执行 A 的 get 任务。在 A 的 connect_phase，需要把 A_export 和 A_imp 连接起来

B 的代码为：

B.sv

代码4-19

```systemverilog
class B extends uvm_component;
  `uvm_component_utils(B)

  uvm_blocking_get_port#(my_transaction) B_port;
  // ...
endclass

function void B::build_phase(uvm_phase phase);
  super.build_phase(phase);
  B_port = new("B_port", this);
endfunction

task B::main_phase(uvm_phase phase);
  my_transaction tr;
  while(1) begin
    B_port.get(tr);
    `uvm_info("B", "get a transaction", UVM_LOW)
    tr.print();
  end
endtask
```

env 中的连接关系变为：

my_env.sv

代码4-20

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  B_inst.B_port.connect(A_inst.A_export);
endfunction
```

上面介绍了 blocking_get_port 与 blocking_get_export 及 blocking_get_imp 的连接。与 blocking_put 系列端口类似，blocking_get_port 也可以直接连接到 blocking_get_imp，同时 blocking_get_port 也可以连接到 blocking_get_port，blocking_get_export 也可以连接到 blocking_get_export。在这些连接关系中，需要谨记的是连接的终点必须是一个 IMP、

blocking_transport端口的使用

transport 系列端口与 put 和 get 系列端口都不一样。在 put 和 get 系列端口中，所有的通信都是单向的，而在 transport 系列端口中，通信变成了双向的

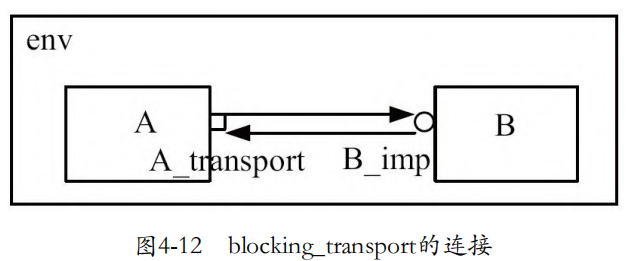

A 的 blocking_transport_port 直接连到 B 的 blocking_transport_imp，实现双向的 request-response 通信

若要实现图4-12所示的连接关系，需要在 A 中定义一个 transport：

A.sv

代码4-21

```systemverilog
class A extends uvm_component;
  `uvm_component_utils(A)

  uvm_blocking_transport_port#(my_transaction, my_transaction) A_transport;
  // ...
endclass
// ...
task A::main_phase(uvm_phase phase);
  my_transaction tr;
  my_transaction rsp;
  repeat(10) begin
    #10;
    tr = new("tr");
    assert(tr.randomize());
    A_transport.transport(tr, rsp);
    `uvm_info("A", "received rsp", UVM_MEDIUM)
    rsp.print();
  end
endtask
```

B 中需要定义一个类型为 uvm_blocking_transport_imp 的 IMP：

B.sv

代码4-22

```systemverilog
class B extends uvm_component;
  `uvm_component_utils(B)

  uvm_blocking_transport_imp#(my_transaction, my_transaction, B) B_imp;
  // ...
endclass
// ...
task B::transport(my_transaction req, output my_transaction rsp);
  `uvm_info("B", "receive a transaction", UVM_LOW)
  req.print();
  //do something according to req
  #5;
  rsp = new("rsp");
endtask
```

env 中的连接关系为：

my_env.sv

代码4-23

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  A_inst.A_transport.connect(B_inst.B_imp);
endfunction
```

在 A 中调用 transport 任务，并把生成的 transaction 作为第一个参数。B 中的 transport 任务接收到这笔 transaction，根据这笔 transaction 做某些操作，并把操作的结果作为 transport 的第二个参数发送出去。A 根据接收到的 rsp 来决定后面的行为

在本例中，是 blocking_transport_port 直接连接到 blocking_transport_imp，前者还可以连接到 blocking_transport_export，这三者之间的连接关系与 blocking_put 系列端口类似

nonblocking端口的使用

onblocking 端口的所有操作都是非阻塞的，换言之，必须用函数实现，而不能用任务实现。本节以 nonblocking_put 端口为例介绍 nonblocking 端口的使用

以用 nonblocking 端口实现图4-8所示的连接关系为例，需要在 A 中定义一个 nonblocking_put_port 端口：

A.sv

代码4-24

```systemverilog
class A extends uvm_component;
  `uvm_component_utils(A)

  uvm_nonblocking_put_port#(my_transaction) A_port;
  // ...
endclass
// ...
task A::main_phase(uvm_phase phase);
  my_transaction tr;
  repeat(10) begin
    tr = new("tr");
    assert(tr.randomize());
    while(!A_port.can_put()) #10;
    void'(A_port.try_put(tr));
  end
endtask
```

由于端口变为了非阻塞的，所以在送出 transaction 之前需要调用 can_put 函数来确认是否能够执行 put 操作。can_put 最终会调用 B 中的 can_put：

B.sv

代码4-25

```systemverilog
class B extends uvm_component;
  `uvm_component_utils(B)

  uvm_nonblocking_put_imp#(my_transaction, B) B_imp;
  my_transaction tr_q[$];
  // ...
endclass
// ...
function bit B::can_put();
  if(tr_q.size() > 0)
    return 0;
  else
    return 1;
endfunction

function bit B::try_put(my_transaction tr);
  `uvm_info("B", "receive a transaction", UVM_LOW)
  if(tr_q.size() > 0)
    return 0;
  else begin
    tr_q.push_back(tr);
    return 1;
  end
endfunction

task B::main_phase(uvm_phase phase);
   my_transaction tr;
   while(1) begin
     if(tr_q.size() > 0)
        tr = tr_q.pop_front();
     else
        #25;
   end
endtask
```

在 A 中使用 can_put 来判断是否可以发送，其实这里还可以不用 can_put，而直接使用 try_put：

代码4-26

```systemverilog
task A::main_phase(uvm_phase phase);
  my_transaction tr;
  repeat(10) begin
    tr = new("tr");
    assert(tr.randomize());
    while(!A_port.try_put(tr)) #10;
  end
endtask
```

如果不使用 can_put，在 B 中依然需要定义一个名字为 can_put 的函数，这个函数里可以没有任何内容，纯粹是一个空函数

env 中的连接关系为：

my_env.sv

代码4-27

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  A_inst.A_export.connect(B_inst.B_imp);
endfunction
```

nonblocking_get 系列端口和 nonblocking_transport 系列端口的使用与 nonblocking_put 类似

UVM中的通信方式

UVM中的analysis端口

除了这几种端口外，UVM 中还有两种特殊的端口：analysis_port 和 analysis_export。这两者其实与 put 和 get 系列端口类似，都用于传递 transaction。它们的区别是：

第一，默认情况下，一个 analysis_port（analysis_export）可以连接多个 IMP，也就是说，analysis_port（analysis_export）与 IMP 之间的通信是一对多的通信，而 put 和 get 系列端口与相应 IMP 的通信是一对一的通信（除非在实例化时指定可以连接的数量，参照A_port的new函数，代码4-4）

analysis_port（analysis_export）更像是一个广播

第二，put 与 get 系列端口都有阻塞和非阻塞的区分。但是对于 analysis_port 和 analysis_export 来说，没有阻塞和非阻塞的概念。因为它本身就是广播，不必等待与其相连的其他端口的响应，所以不存在阻塞和非阻塞

一个 analysis_port 可以和多个 IMP 相连接进行通信，但是 IMP 的类型必须是 uvm_analysis_imp，否则会报错

对于 put 系列端口，有 put、try_put、can_put 等操作，对于 get 系列端口，有 get、try_get 和 can_get 等操作。对于 analysis_port 和 analysis_export 来说，只有一种操作：write。在 analysis_imp 所在的 component，必须定义一个名字为 write 的函数

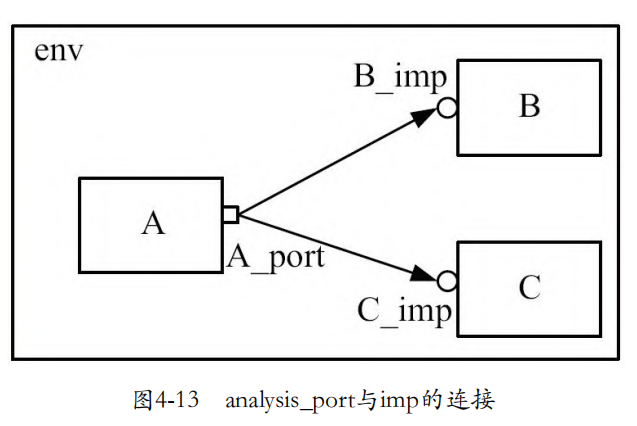

一个 analysis_port 同时连接多个 IMP（B、C），体现一对多的广播式通信

要实现图4-13中所示的连接关系，A 的代码为：

A.sv

代码4-28

```systemverilog
class A extends uvm_component;
  `uvm_component_utils(A)

  uvm_analysis_port#(my_transaction) A_ap;
  // ...
endclass
// ...
task A::main_phase(uvm_phase phase);
  my_transaction tr;
  repeat(10) begin
    #10;
    tr = new("tr");
    assert(tr.randomize());
    A_ap.write(tr);
  end
endtask
```

A 的代码很简单，只是简单地定义一个 analysis_port，并在 main_phase 中每隔 10 个时间单位写入一个 transaction

B 的代码为：

B.sv

代码4-29

```systemverilog
class B extends uvm_component;
  `uvm_component_utils(B)

  uvm_analysis_imp#(my_transaction, B) B_imp;
  // ...
endclass
// ...
function void B::write(my_transaction tr);
  `uvm_info("B", "receive a transaction", UVM_LOW)
  tr.print();
endfunction
```

如前所述，B 是 B_imp 所在的 component，因此要在 B 中定义一个名字为 write 的函数。在 B 的 main_phase 中不需要做任何操作

C 的代码与 B 完全相似，只要把相应的 B 替换为 C 即可

env 中的连接关系为：

my_env.sv

代码4-30

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  A_inst.A_ap.connect(B_inst.B_imp);
  A_inst.A_ap.connect(C_inst.C_imp);
endfunction
```

在 env 中，可以看到 A_ap 分别与 B 和 C 中相应的 imp 连接到了一起。这种一对二的连接方式在 4.2 节中是没有出现过的

上面只是一个 analysis_port 与 IMP 相连的例子。analysis_export 和 IMP 也可以这样相连接，只需将上面例子中的 uvm_analysis_port 改为 uvm_analysis_export 就可以

与 put 系列端口的 PORT 和 EXPORT 直接相连会出错的情况一样，analysis_port 如果和一个 analysis_export 直接相连也会出错。只有在 analysis_export 后面再连接一级 uvm_analysis_imp，才不会出错

一个component内有多个IMP

o_agt 的 monitor 与 scoreboard 之间的通信，使用 analysis_port 实现。在 monitor 中：

代码4-31

```systemverilog
class monitor extends uvm_monitor;
  uvm_analysis_port#(my_transaction) ap;
  task main_phase(uvm_phase phase);
    super.main_phase(phase);
    my_transaction tr;
    // ...
    ap.write(tr);
    // ...
  endtask
endclass
```

在 scoreboard 中：

代码4-32

```systemverilog
class scoreboard extends uvm_scoreboard;
  uvm_analysis_imp#(my_transaction, scoreboard) scb_imp;
  task write(my_transaction tr);
    //do something on tr
  endtask
endclass
```

之后在 env 中可以使用 connect 连接。由于 monitor 与 scoreboard 在 UVM 树中并不是平等的兄妹关系，其中间还间隔了 o_agt，所以这里有三种连接方式，第一种是直接在 env 中跨层次引用 monitor 中的 ap：

代码4-33

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  o_agt.mon.ap.connect(scb.scb_imp);
  // ...
endfunction
```

第二种是在 agent 中声明一个 ap 并实例化它，在 connect_phase 将其与 monitor 的 ap 相连，并可以在 env 中把 agent 的 ap 直接连接到 scoreboard 的 imp：

代码4-34

```systemverilog
class my_agent extends uvm_agent ;
  uvm_analysis_port #(my_transaction)  ap;
  // ...
  function void build_phase(uvm_phase phase);
    super.build_phase(phase);
    ap = new("ap", this);
    // ...
  endfunction
  function void my_agent::connect_phase(uvm_phase phase);
    mon.ap.connect(this.ap);
    // ...
  endfunction
endclass
function void my_env::connect_phase(uvm_phase phase);
  o_agt.ap.connect(scb.scb_imp);
  // ...
endfunction
```

第三种是在 agent 中声明一个 ap，但是不实例化它，让其指向 monitor 中的 ap。在 env 中可以直接连接 agent 的 ap 到 scoreboard 的 imp：

代码4-35

```systemverilog
class my_agent extends uvm_agent ;
  uvm_analysis_port #(my_transaction)  ap;
  // ...
  function void my_agent::connect_phase(uvm_phase phase);
    ap = mon.ap;
    // ...
  endfunction
endclass
function void my_env::connect_phase(uvm_phase phase);
  o_agt.ap.connect(scb.scb_imp);
  // ...
endfunction
```

如上所述的三种方式中，第一种最简单，但是其层次关系并不好，第二种稍显麻烦，第三种既具有明显的层次关系，同时其实现也较简单

上面的 monitor 和 scoreboard 之间的通信是通过采用一个 analysis_port 和一个 analysis_imp 相连的方式实现的。对于一个 analysis_imp 来说，必须在其实例化的 uvm_component 中定义一个 write 的函数。在上面的例子中，scoreboard 只接收一路数据，但在现实情况中，scoreboard 除了接收 monitor 的数据之外，还要接收 reference model 的数据。相应的 scoreboard 就要再添加一个 uvm_analysis_imp 的 IMP，如 model_imp。此时问题就出现了，由于接收到的两路数据应该做不同的处理，所以这个新的 IMP 也要有一个 write 任务与其对应。但是 write 只有一个，怎么办？

UVM 考虑到了这种情况，它定义了一个宏 uvm_analysis_imp_decl 来解决这个问题，其使用方式为：

my_scoreboard.sv

代码4-36

```systemverilog
`uvm_analysis_imp_decl(_monitor)
`uvm_analysis_imp_decl(_model)
class my_scoreboard extends uvm_scoreboard;
  my_transaction  expect_queue[$];

  uvm_analysis_imp_monitor#(my_transaction, my_scoreboard) monitor_imp;
  uvm_analysis_imp_model#(my_transaction, my_scoreboard) model_imp;
  // ...
  extern function void write_monitor(my_transaction tr);
  extern function void write_model(my_transaction tr);
  extern virtual task main_phase(uvm_phase phase);
endclass
```

上述代码通过宏 uvm_analysis_imp_decl 声明了两个后缀 _monitor 和 _model。UVM 会根据这两个后缀定义两个新的 IMP 类：uvm_analysis_imp_monitor 和 uvm_analysis_imp_model，并在 my_scoreboard 中分别实例化这两个类：monitor_imp 和 model_imp。当与 monitor_imp 相连接的 analysis_port 执行 write 函数时，会自动调用 write_monitor 函数，而与 model_imp 相连接的 analysis_port 执行 write 函数时，会自动调用 write_model 函数。所以，只要完成后缀的声明，并在 write 后面添加上相应的后缀就可以正常工作了：

my_scoreboard.sv

代码4-37

```systemverilog
function void my_scoreboard::write_model(my_transaction tr);
  expect_queue.push_back(tr);
endfunction

function void my_scoreboard::write_monitor(my_transaction tr);
  my_transaction  tmp_tran;
  bit result;
  if(expect_queue.size() > 0) begin
    // ...
  end
endfunction
```

使用FIFO通信

实现 monitor 和 scoreboard 之间的通信时先声明了两个后缀，然后再写相应的函数，这种方法看起来有些麻烦，而且对于初学者来说有些难以理解。那么有没有简单的方法呢？另外上节中 monitor 和 scoreboard 的通信，monitor 占据主动地位，而 scoreboard 只能被动地接收，那么有没有方法也让 scoreboard 实现主动的接收呢？这两个问题的答案都是肯定的，那就是使用第2章使用的方式：利用 FIFO 来实现 monitor 和 scoreboard 的通信

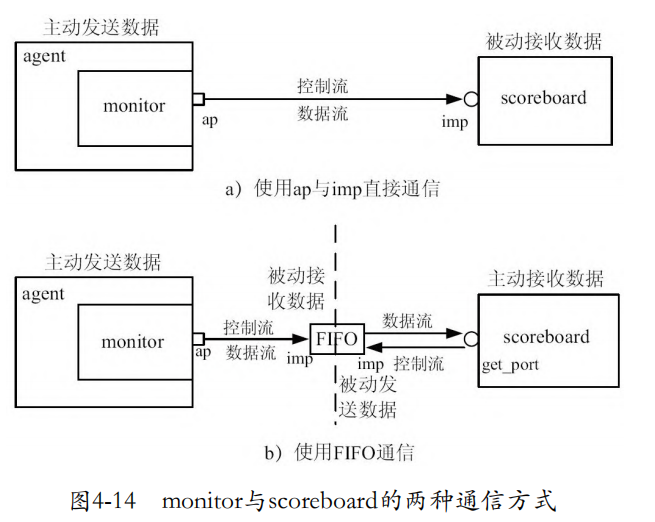

如图4-14b 所示，在 agent 和 scoreboard 之间添加一个 uvm_analysis_fifo。FIFO 的本质是一块缓存加两个 IMP。在 monitor 与 FIFO 的连接关系中，monitor 中依然是 analysis_port，FIFO 中是 uvm_analysis_imp，数据流和控制流的方向相同。在 scoreboard 与 FIFO 的连接关系中，scoreboard 中使用 blocking_get_port 端口：

my_scoreboard.sv

代码4-38

```systemverilog
class my_scoreboard extends uvm_scoreboard;
  my_transaction  expect_queue[$];
  uvm_blocking_get_port #(my_transaction)  exp_port;
  uvm_blocking_get_port #(my_transaction)  act_port;
  // ...
endclass
// ...
task my_scoreboard::main_phase(uvm_phase phase);
  // ...
  fork
    while (1) begin
      exp_port.get(get_expect);
      expect_queue.push_back(get_expect);
    end
    while (1) begin
      act_port.get(get_actual);
      // ...
    end
  join
endtask
```

而 FIFO 中使用的是一个 get 端口的 IMP。在这种连接关系中，控制流是从 scoreboard 到 FIFO，而数据流是从 FIFO 到 scoreboard

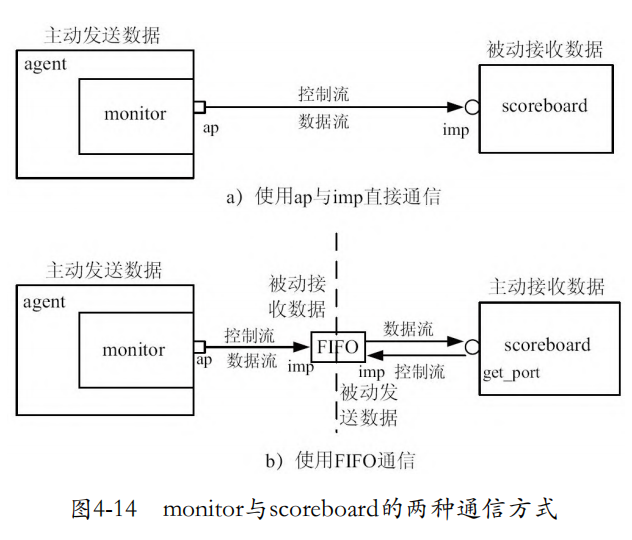

对比 (a) 直接用 analysis_port/IMP 相连 与 (b) 在 agent 与 scoreboard 之间插入 uvm_analysis_fifo 两种通信结构

在 env 里面以如下方式连接：

my_env.sv

代码4-39

```systemverilog
class my_env extends uvm_env;

  my_agent   i_agt;
  my_agent   o_agt;
  my_model   mdl;
  my_scoreboard scb;

  uvm_tlm_analysis_fifo #(my_transaction) agt_scb_fifo;
  uvm_tlm_analysis_fifo #(my_transaction) agt_mdl_fifo;
  uvm_tlm_analysis_fifo #(my_transaction) mdl_scb_fifo;
  // ...
endclass

function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);

  i_agt.ap.connect(agt_mdl_fifo.analysis_export);
  mdl.port.connect(agt_mdl_fifo.blocking_get_export);
  mdl.ap.connect(mdl_scb_fifo.analysis_export);
  scb.exp_port.connect(mdl_scb_fifo.blocking_get_export);
  o_agt.ap.connect(agt_scb_fifo.analysis_export);
  scb.act_port.connect(agt_scb_fifo.blocking_get_export);
endfunction
```

如图4-14b 所示，FIFO 中有两个 IMP，但是在上面的连接关系中，FIFO 中却是 EXPORT，这是为什么呢？实际上，FIFO 中的 analysis_export 和 blocking_get_export 虽然名字中有关键字 export，但是其类型却是 IMP。UVM 为了掩饰 IMP 的存在，在它们的命名中加入了 export 关键字。如 analysis_export 的原型如下：

代码4-40

```systemverilog
uvm_analysis_imp #(T, uvm_tlm_analysis_fifo #(T)) analysis_export;
```

使用 FIFO 连接之后，第一个好处是不必在 scoreboard 中再写一个名字为 write 的函数。scoreboard 可以按照自己的节奏工作，而不必跟着 monitor 的节奏。第二个好处是 FIFO 的存在隐藏了 IMP，这对于初学者来说比较容易理解。第三个好处是可以轻易解决上一节讲到的当 reference model 和 monitor 同时连接到 scoreboard 应如何处理的问题。事实上，FIFO 的存在自然而然地解决了它，这根本就不是一个问题了

FIFO上的端口及调试

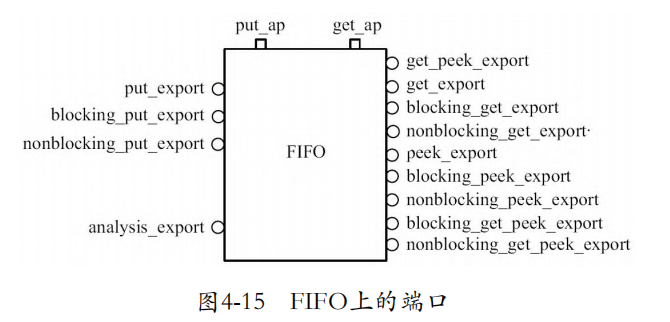

上面介绍了 uvm_tlm_analysis_fifo，并介绍了它的两个端口：blocking_get_export 和 analysis_export。事实上，FIFO 上的端口并不局限于上述两个，一个 FIFO 中有众多的端口，如图4-15所示

一个 FIFO 内部众多的端口（12 种 IMP 性质的 EXPORT、analysis_port 等），说明其可分别与相应 PORT/EXPORT 连接的拓扑

上图中所有以圆圈表示的 EXPORT 虽然名字中有 export，但是本质上都是 IMP。这里面包含了代码清单 4-7 中除 transport 系列外的 12 种 IMP，用于分别和相应的 PORT 及 EXPORT 连接。前文已经介绍了 put 和 get 系列端口，这里简要地说明一下 peek 系列端口。peek 端口与 get 相似，其数据流、控制流都相似，唯一的区别在于当 get 任务被调用时，FIFO 内部缓存中会少一个 transaction，而 peek 被调用时，FIFO 会把 transaction 复制一份发送出去，其内部缓存中的 transaction 数量并不会减少

除了这 12 个 IMP 外，上图中还有两个 analysis_port：put_ap 和 get_ap。当 FIFO 上的 blocking_put_export 或者 put_export 被连接到一个 blocking_put_port 或者 put_port 上时，FIFO 内部被定义的 put 任务被调用，这个 put 任务把传递过来的 transaction 放在 FIFO 内部的缓存里，同时，把这个 transaction 通过 put_ap 使用 write 函数发送出去。FIFO 的 put 任务定义如下：

代码4-41

```systemverilog
virtual task put( input T t );
  m.put( t );
  put_ap.write( t );
endtask
```

上述代码中的 m 即是 FIFO 内部的缓存，使用 SystemVerilog 中的 mailbox 来实现。

与 put_ap 相似，当 FIFO 的 get 任务被调用时，同样会有一个 transaction 从 get_ap 上发出：

代码4-42

```systemverilog
virtual task get( output T t );
  m_pending_blocked_gets++;
  m.get( t );
  m_pending_blocked_gets--;
  get_ap.write( t );
endtask
```

什么时候会触发 FIFO 中的这个 get 任务呢？在上一节中，一个 blocking_get_port 连接到了 FIFO 上，当它调用 get 任务获取 transaction 时就会调用 FIFO 的 get 任务。除此之外，FIFO 的 get_export、get_peek_export 和 blocking_get_peek_export 被相应的 PORT 或者 EXPORT 连接时，也能会调用 FIFO 的 get 任务

FIFO 的类型有两种，一种是上节介绍的 uvm_tlm_analysis_fifo，另外一种是 uvm_tlm_fifo。这两者的唯一差别在于前者有一个 analysis_export 端口，并且有一个 write 函数，而后者没有。除此之外，本节上面介绍的所有端口同时适用于这两者

FIFO 中的众多端口方便了用户的使用，同样的，UVM 也提供了几个函数用于 FIFO 的调试

used 函数用于查询 FIFO 缓存中有多少 transaction。is_empty 函数用于判断当前 FIFO 缓存是否为空。与 is_empty 对应的是 is_full，用于判断当前 FIFO 缓存是否已经满了。作为一个缓存来说，其能存储的 transaction 是有限的。那么这个最大值是在哪里定义的呢？FIFO 的 new 函数原型如下：

代码4-43

```systemverilog
function new(string name, uvm_component parent = null, int size = 1);
```

FIFO 在本质上是一个 component，所以其前两个参数是 uvm_component 的 new 函数中的两个参数。第三个参数是 size，用于设定 FIFO 缓存的上限，在默认的情况下为 1。若要把缓存设置为无限大小，将传入的 size 参数设置为 0 即可。通过 size 函数可以返回这个上限值。

除了上述的函数外，FIFO 中还有一个 flush 函数，其原型为：

代码4-44

```systemverilog
virtual function void flush();
```

这个函数用于清空 FIFO 缓存中的所有数据，它一般用于复位等操作

用FIFO还是用IMP

用 FIFO 还是直接用 IMP 来实现通信呢？

每个人对于这个问题都有各自不同的答案。在用 FIFO 通信的方法中，完全隐藏了 IMP 这个 UVM 中特有、而 TLM 中根本就没有的东西。用户可以完全不关心 IMP。因此，对于用户来说，只需要知道 analysis_port、blocking_get_port 即可。这大大简化了初学者的工作量。尤其是在 scoreboard 面临多个 IMP，且需要为 IMP 声明一个后缀时，这种优势更加明显

FIFO 连接的方式增加了 env 中代码的复杂度，满满的看上去似乎都是与 FIFO 相关的代码。尤其是当要连接的端口数量众多时，这个缺点更加明显

不过对于使用端口数组的情况，FIFO 要优于 IMP。假如参考模型中有 16 个类似端口要和 scoreboard 中相应的端口相互通信，如此多数量的端口，在参考模型中可以使用端口数组来实现：

my_model.sv

代码4-45

```systemverilog
class my_model extends uvm_component;

  uvm_blocking_get_port #(my_transaction)  port;
  uvm_analysis_port #(my_transaction)  ap[16];
  // ...
endclass
// ...
function void my_model::build_phase(uvm_phase phase);
  super.build_phase(phase);
  port = new("port", this);
  for(int i = 0; i < 16; i++)
    ap[i] = new($sformatf("ap_%0d", i), this);
endfunction
```

如果连接关系使用 IMP 加后缀的方式，那么在 scoreboard 中的代码如下：

my_scoreboard.sv

代码4-46

```systemverilog
`uvm_analysis_imp_decl(_model0)
// ...
`uvm_analysis_imp_decl(_modelf)
`uvm_analysis_imp_decl(_monitor)
class my_scoreboard extends uvm_scoreboard;
  my_transaction  expect_queue[$];
  uvm_analysis_imp_monitor#(my_transaction, my_scoreboard) monitor_imp;
  uvm_analysis_imp_model0#(my_transaction, my_scoreboard) model0_imp;
  // ...
  uvm_analysis_imp_modelf#(my_transaction, my_scoreboard) modelf_imp;
  `uvm_component_utils(my_scoreboard)

  extern function new(string name, uvm_component parent = null);
  extern virtual function void build_phase(uvm_phase phase);
  extern virtual task main_phase(uvm_phase phase);
  extern function void write_monitor(my_transaction tr);
  extern function void write_model0(my_transaction tr);
  // ...
  extern function void write_modelf(my_transaction tr);
endclass
// ...
function void my_scoreboard::build_phase(uvm_phase phase);
  super.build_phase(phase);
  monitor_imp = new("monitor_imp", this);
  model0_imp = new("model0_imp", this);
  // ...
  modelf_imp = new("modelf_imp", this);
endfunction

function void my_scoreboard::write_model0(my_transaction tr);
  expect_queue.push_back(tr);
endfunction
// ...
function void my_scoreboard::write_modelf(my_transaction tr);
  expect_queue.push_back(tr);
endfunction

function void my_scoreboard::write_monitor(my_transaction tr);
  // ...
endfunction
```

并且在 env 中，需要：

my_env.sv

代码4-47

```systemverilog
function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  i_agt.ap.connect(agt_mdl_fifo.analysis_export);
  mdl.port.connect(agt_mdl_fifo.blocking_get_export);
  o_agt.ap.connect(scb.monitor_imp);
  mdl.ap[0].connect(scb.model0_imp);
  mdl.ap[1].connect(scb.model1_imp);
  // ...
  mdl.ap[14].connect(scb.modele_imp);
  mdl.ap[15].connect(scb.modelf_imp);
endfunction
```

在如上列出的代码中使用了很多省略号，但是即使这样，相信读者也能感受到其中代码的冗余到了多么严重的程度。这一切都是因为 ap 与 imp 直接相连而不能使用 for 循环引起的。

假如使用 FIFO 连接，那么在 scoreboard 中可以：

代码4-48

```systemverilog
class my_scoreboard extends uvm_scoreboard;
  my_transaction  expect_queue[$];
  uvm_blocking_get_port #(my_transaction)  exp_port[16];
  uvm_blocking_get_port #(my_transaction)  act_port;
  // ...
endclass
// ...
function void my_scoreboard::build_phase(uvm_phase phase);
  super.build_phase(phase);
  for(int i = 0; i < 16; i++)
     exp_port[i] = new($sformatf("exp_port_%0d", i), this);
  act_port = new("act_port", this);
endfunction

task my_scoreboard::main_phase(uvm_phase phase);
  // ...
  for(int i = 0; i < 16; i++)
    fork
       automatic int k = i;
       while (1) begin
          exp_port[k].get(get_expect);
          expect_queue.push_back(get_expect);
       end
    join_none
  while (1) begin
    act_port.get(get_actual);
    // ...
  end
endtask
```

在 env 中也可以使用 for 循环：

代码4-49

```systemverilog
class my_env extends uvm_env;
  // ...
  uvm_tlm_analysis_fifo #(my_transaction) agt_scb_fifo;
  uvm_tlm_analysis_fifo #(my_transaction) agt_mdl_fifo;
  uvm_tlm_analysis_fifo #(my_transaction) mdl_scb_fifo[16];
  // ...
  virtual function void build_phase(uvm_phase phase);
    // ...
    agt_scb_fifo = new("agt_scb_fifo", this);
    agt_mdl_fifo = new("agt_mdl_fifo", this);
    for(int i = 0; i < 16; i++)
       mdl_scb_fifo[i] = new($sformatf("mdl_scb_fifo_%0d", i), this);
  endfunction
// ...
endclass

function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  i_agt.ap.connect(agt_mdl_fifo.analysis_export);
  mdl.port.connect(agt_mdl_fifo.blocking_get_export);
  for(int i = 0; i < 16; i++) begin
    mdl.ap[i].connect(mdl_scb_fifo[i].analysis_export);
    scb.exp_port[i].connect(mdl_scb_fifo[i].blocking_get_export);
  end
  o_agt.ap.connect(agt_scb_fifo.analysis_export);
  scb.act_port.connect(agt_scb_fifo.blocking_get_export);
endfunction
```

无论使用 FIFO 还是使用 IMP，都能实现同样的目标，两者各有其优势与劣势

---

UVM 中的 TLM1.0 通信机制：

• 通信抽象 ：UVM 用 PORT / EXPORT / IMP 三种端口在 component 之间建立受控的 transaction 通道，取代了全局变量、public 变量、config_object 等笨拙且易出错的方案，并天然支持阻塞 / 非阻塞语义

• 操作类型 ：TLM 定义了 put、get、transport 三类操作，分别对应数据流 A→B、B→A、双向 request-response；PORT/EXPORT 体现的是"控制流"而非"数据流"，发起者永远是 PORT

• 端口互连规则 ：按控制流优先级 PORT > EXPORT > IMP，只有 IMP 能作为连接的终点 。uvm_analysis_imp、uvm_analysis_export 等虽名为 IMP/EXPORT，但本质是 IMP。连接既支持一对一，也支持带层次的 PORT↔PORT、EXPORT↔EXPORT 级联

• analysis 端口 ：analysis_port / analysis_export 是广播式的一对多通信，只有 write 一种操作，无阻塞/非阻塞概念，对应 IMP 必须是 uvm_analysis_imp

• 多 IMP 场景 ：一个 component 内有多个 analysis_imp 时，用宏 uvm_analysis_imp_decl 声明不同后缀（如 write_monitor / write_model）来区分不同来源的数据处理函数

• FIFO 通信 ：uvm_tlm_analysis_fifo / uvm_tlm_fifo 本质是"缓存 + 两个 IMP"，让 scoreboard 能主动 get、按自己节奏工作，并隐藏了 IMP 细节；其 analysis_export、blocking_get_export 等名字带 export 实为 IMP。FIFO 还提供 used / is_empty / is_full / size / flush 等调试接口，以及 put_ap / get_ap 两个内建 analysis_port

• FIFO vs IMP ：少量连接时用 IMP 更直接；当存在端口数组（如 16 路）时，FIFO + for 循环能大幅消除 IMP 方式的代码冗余，二者可按习惯取舍
