AFSIM 14篇 C++ 插件开发:扩展你的仿真能力

走到这一篇,你已经能用外部控制和 TCP 客户端操控仿真了。但有没有想过:当标准功能不够用时,如何给 AFSIM 自己"加个零件"?答案就是 C++ 插件(Plugin)。

AFSIM 的核心引擎 WSF(Weapon Simulation Framework)采用高度可扩展的设计------几乎每种核心能力(处理器、传感器、武器、事件、通信方式等)都留了"继承基类 + 注册类型"的扩展点。本篇就以作者正在维护的 wsf_external_control 插件为例,带你摸清插件开发的全流程。

真实项目背景:作者的 Java Spring Boot 后端通过 TCP 连接 AFSIM 引擎的 wsf_external_control 插件,监听 127.0.0.1:31000,操控红方 UAV_01(类型 RECON_STRIKE_UAV)与蓝方 Enemy_Ship(类型 ENEMY_DDG)。下文代码即取自这一真实工程骨架。

一、AFSIM 插件机制:继承基类,注册类型

一句话类比:WSF 的插件系统就像乐高------引擎先定好"插槽"形状和"积木"基类,你写一个子类插进去,再跟引擎报个到(注册),它就被纳入仿真体系了。

典型套路分三步:

  1. 继承 WSF 基类:比如要自定义事件,就继承 WsfEvent(或对应具体事件基类);要自定义处理器,就继承 WsfProcessor。
  2. 重写关键虚函数:如 Initialize()(初始化)、ProcessInput()(读取 SDL 配置)、Execute()/ProcessEvent()(运行时行为)。
  3. 注册新类型:通过 WSF_*_REGISTRATION 之类的宏或注册接口,把你的类登记到引擎的类型工厂里,这样 SDL 里就能用你的类型名了。
cpp 复制代码
// 注册示例(示意,具体宏名以你的 WSF 版本头文件为准)
#include "WsfEvent.hpp"
// 在插件初始化函数中登记事件类型
void RegisterMyPlugin(WsfScenario& aScenario)
{
  // 将自定义事件类注册到场景的事件工厂
  aScenario.GetEventFactory().Register<FireWeaponEvent>("FIRE_WEAPON_EVENT");
}

二、命名空间 wsf::external 与事件类骨架

作者的外部控制插件统一放在 wsf::external 命名空间下,把"外部系统下发的指令"封装成引擎能识别的事件。下面给出三个核心事件类的可对照骨架:FireWeaponEvent(开火指令)、PlatformCommandEvent(平台通用指令)、FlyToEvent(飞往某点)。

头文件骨架(.h)

cpp 复制代码
// my_external_events.hpp
#ifndef MY_EXTERNAL_EVENTS_HPP
#define MY_EXTERNAL_EVENTS_HPP

#include "WsfEvent.hpp"
#include "WsfPlatform.hpp"
#include <string>

namespace wsf
{
namespace external
{
  // 平台通用指令事件:携带命令字符串与目标平台名
  class PlatformCommandEvent : public WsfEvent
  {
  public:
    PlatformCommandEvent(double aTime, WsfPlatform* aPlatform,
                         const std::string& aCommand);
    bool Execute() override;          // 引擎在时钟推进到此事件时调用
    const std::string& GetCommand() const { return mCommand; }
  private:
    std::string mCommand;
  };

  // 飞往某点事件:携带目标经纬度与高度
  class FlyToEvent : public WsfEvent
  {
  public:
    FlyToEvent(double aTime, WsfPlatform* aPlatform,
               double aLat, double aLon, double aAlt);
    bool Execute() override;
  private:
    double mLat; double mLon; double mAlt;
  };

  // 开火事件:携带武器名与目标平台指针
  class FireWeaponEvent : public WsfEvent
  {
  public:
    FireWeaponEvent(double aTime, WsfPlatform* aPlatform,
                    const std::string& aWeapon, WsfPlatform* aTarget);
    bool Execute() override;
  private:
    std::string  mWeapon;
    WsfPlatform* mTarget;
  };
}
}
#endif

实现骨架(.cpp)

cpp 复制代码
// my_external_events.cpp
#include "my_external_events.hpp"
#include "WsfSimulation.hpp"

namespace wsf
{
namespace external
{
  PlatformCommandEvent::PlatformCommandEvent(double aTime, WsfPlatform* aPlatform,
                                             const std::string& aCommand)
    : WsfEvent(aTime, aPlatform), mCommand(aCommand) {}

  bool PlatformCommandEvent::Execute()
  {
    // 解析 mCommand,例如 "HOLD" / "RTB" / 自定义机动指令
    // 典型做法:调用平台的 Mover 接口或下发新的 Route
    return true; // 返回 true 表示事件已成功处理
  }

  FlyToEvent::FlyToEvent(double aTime, WsfPlatform* aPlatform,
                         double aLat, double aLon, double aAlt)
    : WsfEvent(aTime, aPlatform), mLat(aLat), mLon(aLon), mAlt(aAlt) {}

  bool FlyToEvent::Execute()
  {
    // 将平台机动目标更新为 (mLat, mLon, mAlt)
    // 对应第 09 篇的航线/机动配置,由代码侧动态改写
    return true;
  }

  FireWeaponEvent::FireWeaponEvent(double aTime, WsfPlatform* aPlatform,
                                   const std::string& aWeapon, WsfPlatform* aTarget)
    : WsfEvent(aTime, aPlatform), mWeapon(aWeapon), mTarget(aTarget) {}

  bool FireWeaponEvent::Execute()
  {
    // 触发平台对 mTarget 发射 mWeapon(详见第 08 篇交战建模)
    return true;
  }
}
}

⚠️ 注意:以上为骨架代码,展示了类定义与关键方法 Execute() 的位置。真实工程中 Execute() 内部需要调用 WSF 提供的平台/武器/机动 API,具体函数名请以你 swdev/ 下的 WSF 头文件为准,不要照抄未经验证的符号。

三、在插件中读取跟踪:WsfTrackList

外部控制插件最常做的一件事,是"替外部系统读取平台的感知世界"。在第 07 篇我们讲过 Track(跟踪)的概念,这里用代码把它取出来。

WSF 通过 WsfTrackList(跟踪列表) 管理一个平台掌握的所有跟踪。关键 API:

  • GetMasterTrackList():拿到场景级(或平台级)的主跟踪列表。
  • GetTrackCount():返回当前跟踪数量。
  • GetTrackEntry(index):按索引取第 index 条跟踪条目。
  • WsfLocalTrack:单条跟踪的数据结构,含目标位置、速度、置信度等。
cpp 复制代码
#include "WsfTrackList.hpp"
#include "WsfLocalTrack.hpp"

void DumpTracks(WsfPlatform* aPlatform)
{
  // 取得该平台掌握的主跟踪列表(具体获取方式依版本而定)
  WsfTrackList* trackList = aPlatform->GetMasterTrackList();
  if (trackList == nullptr) return;

  const size_t count = trackList->GetTrackCount();
  for (size_t i = 0; i < count; ++i)
  {
    const WsfLocalTrack* track = trackList->GetTrackEntry(i);
    if (track == nullptr) continue;
    // track->GetLocation() / GetVelocity() / GetTrackId() 等读取字段
  }
}

这正是第 12 篇 Java 客户端通过 TCP 收到的 Track 数据的"源头"------wsf_external_control 插件在这里把 WsfLocalTrack 序列化成报文发往 127.0.0.1:31000,外部系统再反序列化使用。

四、另一种插件范式:SimExtension 注册脚本函数

除了"继承 WsfEvent、把外部指令变成事件"这条路线,还有一种更轻量的插件范式------继承 WsfSimExtension,在 Initialize() 里向脚本引擎注册一个 Lua 可调用函数,让 SDL 脚本能直接调用你的 C++ 逻辑。安装目录自带的 wsf_udp_sender 插件就是活样板:

cpp 复制代码
// wsf_udp_sender/source/UdpSender.cpp(本机安装目录真实源码节选)
#include "WsfSimExtension.hpp"
#include <wsf/script/FunctionBindings.h>
#include <wsf/script/ScriptEngine.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

// 暴露给 SDL/Lua 脚本的 UDP 发送函数:udp_send(ip, port, data)
static int udp_send(lua_State* L) {
    const char* ip   = luaL_checkstring(L, 1);
    int         port = luaL_checkinteger(L, 2);
    const char* data = luaL_checkstring(L, 3);
    int sock = socket(AF_INET, SOCK_DGRAM, 0);
    if (sock < 0) { lua_pushboolean(L, 0); return 1; }
    struct sockaddr_in addr;
    memset(&addr, 0, sizeof(addr));
    addr.sin_family = AF_INET;
    addr.sin_port   = htons(port);
    inet_pton(AF_INET, ip, &addr.sin_addr);
    ssize_t sent = sendto(sock, data, strlen(data), 0,
                          (struct sockaddr*)&addr, sizeof(addr));
    close(sock);
    lua_pushboolean(L, sent > 0);
    return 1;
}

class UdpSenderExtension : public WsfSimExtension {
public:
    virtual void Initialize() override {
        auto sim    = GetSimulation();
        auto engine = sim->GetScriptEngine();
        engine->RegisterFunction("udp_send", udp_send);  // 向脚本注册全局函数
    }
    virtual const char* GetName() const override {
        return "UdpSenderExtension";
    }
};

// AFSIM 通过这个函数实例化你的扩展
extern "C" WsfSimExtension* CreateExtension() {
    return new UdpSenderExtension();
}

这套写法的关键三点,和 wsf_external_control 互为对照:

  • 路线不同 :wsf_external_control 走的是"TCP 监听 + WsfEvent 子类"的事件驱动路线;wsf_udp_sender 走的是"WsfSimExtension 子类 + RegisterFunction"的脚本扩展路线------后者不需要自己开端口,直接在 SDL 脚本里 udp_send("127.0.0.1", 5000, "hello") 就能用。
  • 注册入口 :engine->RegisterFunction("udp_send", udp_send) 把 C++ 函数挂到脚本全局命名空间,Lua/SDL 侧即可按名调用。
  • 实例化 :AFSIM 通过导出的 extern "C" CreateExtension() 工厂函数创建你的扩展实例,几乎不用关心加载细节。

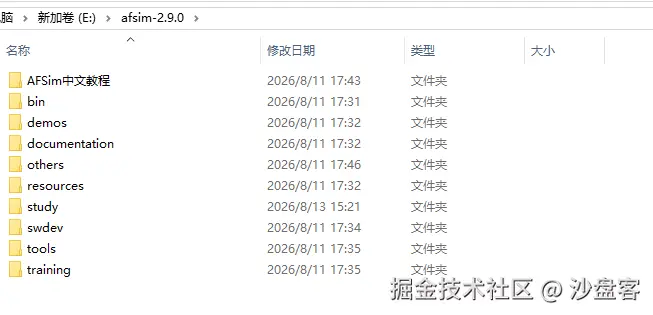

🔍 安装实证:上面这段代码就是 E:\afsim-2.9.0-win64\wsf_udp_sender\source\UdpSender.cpp 的真实骨架(已精简注释)。该插件用 CMake 构建(CMakeLists.txt + wsf_cmake_extension.cmake),与 wsf_external_control 的构建方式一致。两种范式按需求选:要"仿真主动推/拉外部系统"用 wsf_external_control;要"在场景脚本里顺手调一段 C++ 能力"用 WsfSimExtension。

五、编译部署:从源码到 DLL

写好的插件需要编译成动态库,再让 AFSIM 加载:

  1. 编译:通常有两种方式------用官方提供的 CMake 工程(推荐,跨平台且能自动链接 WSF 头文件与库),或在 Visual Studio 中新建 DLL 工程,把 swdev/include 加入包含路径、把 WSF 的 .lib 加入链接依赖,目标产出 .dll(Windows)。
  2. 放置:把生成的 DLL 放进 AFSIM 的 bin/ 目录。
  3. 启用:在场景 SDL(或启动配置)里声明启用该插件,使引擎在初始化时调用你的注册函数。
python 复制代码
# 部署目录示意(AFSIM 2.9.0,Windows)

AFSIM/
├─ bin/
│  ├─ wizard.exe / warlock.exe / mystic.exe   # 引擎与各类工具
│  ├─ wsf_plugins.dll / wsf_cyber.dll / ...    # 官方标准插件
│  └─ wsf_external_control.dll                # 你编译出的自定义插件
└─ scenarios/
   └─ my_scenario.txt                         # 启用了该插件的场景

🔍 安装实证:AFSIM 2.9.0 把标准插件 DLL(如 wsf_plugins.dll、wsf_cyber.dll、wsf_l16.dll)直接放在 bin/ 下,本机实测并没有独立的顶层 plugins/ 目录------自定义插件也放在 bin/(或与标准插件同级、引擎能搜索到的目录)即可被加载。插件启用语法请以你安装目录 documentation/ 下的插件开发文档为准。

六、插件架构图

把外部系统、wsf_external_control 插件与 WSF 引擎三者的关系梳理清楚:

外部 TCP 客户端 (Java/Python 后端,127.0.0.1:31000) ↕ TCP 报文:指令下行 / Track 上行 wsf_external_control 插件 (wsf::external 命名空间,DLL 形式加载) ↕ 调用 WSF API WSF 仿真引擎(离散事件时钟,平台/传感器/武器)

  • 引擎 → 插件:生成 Track / 事件
  • 插件 → 引擎:封装为指令事件(FireWeaponEvent 等)

这张图串起了第 11 篇外部控制、第 12 篇 TCP 客户端,以及本篇的插件实现------外部系统发的每一条指令,最终都落地为引擎里的一个 WsfEvent 子类实例。

小结

  • AFSIM 插件遵循"继承 WSF 基类 → 重写关键虚函数 → 注册新类型"的标准套路,扩展点覆盖事件、处理器、传感器、武器等。
  • 自定义事件统一放在 wsf::external 命名空间,FireWeaponEvent / PlatformCommandEvent / FlyToEvent 等通过重写 Execute() 把外部指令变成引擎行为。
  • 读取平台感知靠 WsfTrackList:GetMasterTrackList() / GetTrackCount() / GetTrackEntry() 配合 WsfLocalTrack 即可遍历所有跟踪。
  • 插件编译为 DLL(CMake 或 VS),放入 bin/ 并在场景中启用即可生效。
  • 插件是外部控制(第 11/12 篇)与引擎之间的"翻译层",也是 AFSIM 真正可定制性的核心。

下期预告

系列最后一期------第 15 篇 调试与最佳实践,我们把调试、性能优化、工程化这三件"决定项目能否落地"的事一次讲透。别忘了点赞、收藏、关注,完结篇见。
