电池电量检测模块在储能、电动车、便携电源项目中使用十分普遍，这类产品大多采用段码LCD屏幕，用来展示电池类型、串联节数、电压百分比等信息。
很多成熟的电量显示方案，主控段码屏驱动大多使用HT1621B类驱动芯片。随着供应链成本与交期压力，越来越多工程师开始评估国产兼容驱动IC，用来降低物料成本、保障供货稳定。
本文以一款通用GY‑6 V4.2电量显示模块作为硬件参考平台，探讨YL1621在该类段码屏电量表项目中的替代要点，仅作为工程师选型参考。
一、电量显示模块硬件与功能简介
这款电量检测模块为通用型电池电量监测板，搭载专用段码LCD显示屏，支持多类电池参数设置。

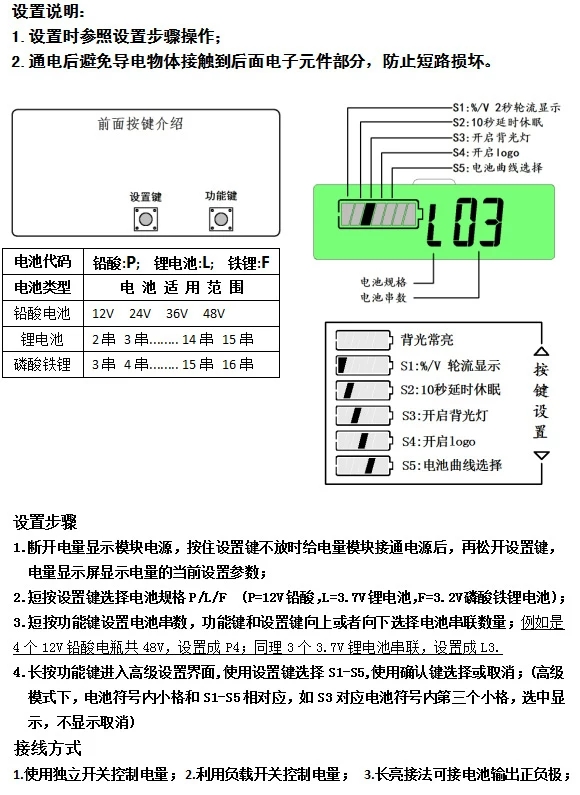

主要功能
-
电池类型可选：铅酸电池P、三元锂电池L、磷酸铁锂电池F；
-
支持多串配置：铅酸12/24/36/48V；锂电池2‑15串；磷酸铁锂3‑16串；
-
按键设置：设置键、功能键，可进入高级配置菜单；
-
高级功能：电压/百分比轮询显示、延时休眠、背光开关、Logo显示、电池放电曲线选择；
-
供电方式：可独立供电、负载联动供电、直接接电池正负极长亮供电三种接法。

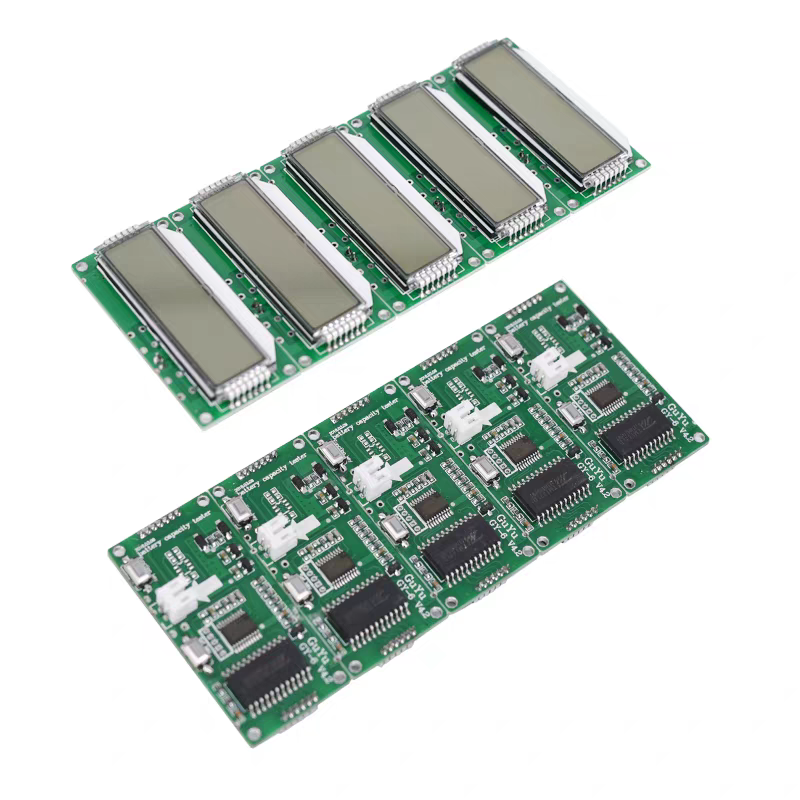

板载资源：
-
段码LCD屏：包含电池图标、数字段、状态标识段；
-
2个配置按键；
-
板载MCU + LCD驱动芯片，完整实现SOC电压映射、参数存储、显示刷新逻辑。
屏幕驱动部分，传统方案普遍采用HT1621B段码LCD驱动芯片，标准4‑COM架构，通过四线串行接口与主控MCU通信。
二、YL1621芯片特性简介
YL1621是一款存储映射型段码LCD驱动芯片，对标HT1621B应用场景，适用于各类仪器仪表、电量表、小家电段码屏场景。
主要特性：
-
工作电压：2.4‑5.5V，适配电池供电系统；
-
最大驱动：32SEG × 4COM，满足常规电量段码屏驱动需求；
-
四线串行通信接口：CS、WR、DATA、CLK；
-
内置RC振荡电路，可配置内部时钟；
-
集成看门狗、时基定时器，部分版本支持蜂鸣器驱动输出；
-
主流SSOP48封装，可Pin‑to‑Pin兼容参考型号，减少PCB改版工作量。
适用场景：电池电量表、温控面板、数显仪表、便携检测设备等使用段码LCD的产品。
提示：引脚兼容不等于直接量产替换，必须完整验证硬件参数、指令时序、整机功耗。
三、替代评估要点
1、硬件层面
电量模块属于电池供电类设备，对整机休眠功耗、驱动偏压稳定性有一定要求。
-
同封装直接替换时，优先核对引脚定义、VLCD偏压配置电路；原板上的VDD、VLCD外围电阻电容可沿用原有设计，上电后观察屏幕有无鬼影、对比度异常；
-
重点关注休眠功耗：电量表长期接在蓄电池上，静态电流过大将会造成电池亏电，需要实测待机状态下整机电流；
-
ESD与抗干扰：储能环境容易存在电压波动，需要做上电、反接、脉冲干扰测试，观察是否出现花屏、死机现象。
2、软件层面
虽然指令集大体兼容，但不同厂商驱动芯片存在时序容错、上电初始化状态差异，不能直接照搬原有驱动代码直接投产。
移植调试步骤建议：
-
核对数据手册，确认写命令、写数据时序要求，调整MCU模拟SPI的延时参数；
-
完成初始化配置：偏压设置、占空比、振荡源开启、显示开关；
-
建立显示缓存区，对应电量屏每一段码段；调试电池图标、数字、标识符号显示；
-
整机功能联调：切换不同电池类型、串数参数，进入高级设置菜单，验证所有显示项目正常；
-
长时间烤机、休眠唤醒循环测试，验证长时间工作无黑屏、乱码。
3、常见坑点
-
LCD对比度不一致：可通过VLCD外部电路或者寄存器配置调整；
-
休眠唤醒后花屏：增加唤醒后驱动芯片重新初始化流程；
-
低温环境显示异常：高低温环境整机验证。
四、总结
YL1621可以作为HT1621B在电池电量表这类段码屏项目中的一个国产替代评估选项。
该类产品对功耗、长期稳定性要求较高，工程师在正式导入量产之前，务必完成样板调试、多环境可靠性测试，确认整机功能、功耗、显示效果完全满足项目指标，再进行批量评估。
