80-Haar与LBP级联分类器使用-01（了解就行，现在工程上更多使用 dlib、OpenCV‑DNN 深度学习人脸关键点，替代老旧 Haar,LBP 级联人脸检测，工业已基本淘汰工业已基本淘汰）

代码整体概述

该代码用来对比测试 Haar / LBP 级联人脸检测速度 ，读取一张图片，使用CascadeClassifier人脸检测，利用getTickCount()统计检测耗时。

同一个CascadeClassifier类，加载不同 xml，就切换 Haar 或者 LBP 模型。当前代码加载的是 haar 模型；把加载路径换成lbpfile就切换 LBP。

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

CascadeClassifier face_cascader;
//Haar人脸模型路径
String haarfile = "C:/opencv/opencv_3.2_win764_install/install/etc/haarcascades/haarcascade_frontalface_alt.xml";
//LBP人脸模型路径
String lbpfile = "C:/opencv/opencv_3.2_win764_install/install/etc/lbpcascades/lbpcascade_frontalface.xml";

int main(int argc, char** argv) {
	//加载Haar级联模型，这里可以改成lbpfile切换为LBP
	if (!face_cascader.load(haarfile)) {
		printf("could not load image...\n");
		return -1;
	}
	namedWindow("demo-win", WINDOW_AUTOSIZE);

	Mat src = imread("C:/opencv/images/test.jpg");
	if (src.empty()) {
		printf("could not load image...\n");
		return -1;
	}
	imshow("input image", src);

	Mat gray;
	vector<Rect> faces;
	cvtColor(src, gray, COLOR_BGR2GRAY);
	equalizeHist(gray, gray);  //直方图均衡，提升对比度，改善检测效果

	//计时开始
	int st = getTickCount();
	//多尺度人脸检测
	face_cascader.detectMultiScale(gray, faces, 1.1, 3, 0, Size(30, 30));
	//计算消耗tick数
	int et = (getTickCount() - st);
	printf("time consume : %d", et);

	//绘制人脸框
	for (size_t t = 0; t < faces.size(); t++) {
		rectangle(src, faces[t], Scalar(255, 0, 0), 2, 8, 0);
	}
	imshow("demo-win", src);

	waitKey(0);
	return 0;
}

逐段详细解释

1. 模型对象与文件路径

复制代码

CascadeClassifier face_cascader;
String haarfile = "...haarcascade_frontalface_alt.xml";
String lbpfile = "...lbpcascade_frontalface.xml";

CascadeClassifier：级联分类器类，同时支持 Haar、LBP 两种模型，只取决于加载的 xml 文件。
haarfile：Haar 特征人脸模型；lbpfile：LBP 特征人脸模型。

2.load () 加载模型

复制代码

if (!face_cascader.load(haarfile))

把 xml 文件读到检测器对象；加载失败返回 false。

想要测试 LBP，直接改为 face_cascader.load(lbpfile)，其余代码完全不用改。

3. 图像预处理

复制代码

cvtColor(src, gray, COLOR_BGR2GRAY);
equalizeHist(gray, gray);

detectMultiScale只接收灰度图像输入。
equalizeHist()直方图均衡：拉伸灰度动态范围，暗光图像增强对比度，降低漏检。

4.OpenCV 高精度计时

复制代码

int st = getTickCount();
face_cascader.detectMultiScale(gray, faces, 1.1, 3, 0, Size(30, 30));
int et = (getTickCount() - st);
printf("time consume : %d", et);

getTickCount()：获取系统时钟滴答数，用于性能计时。
getTickFrequency()：每秒多少个 tick，真实耗时秒 = (end‑start)/(double)getTickFrequency()

本代码只打印 tick 差值，不是毫秒；想要得到毫秒：

复制代码

double time_ms = (et * 1000.0) / getTickFrequency();
printf("time consume: %.2f ms\n", time_ms);

5.detectMultiScale 参数

复制代码

face_cascader.detectMultiScale(gray, faces, 1.1, 3, 0, Size(30, 30));

输入灰度图；输出vector<Rect> faces所有检测到人脸矩形框。
1.1：图像金字塔缩放系数，每一层图像缩小 1.1 倍；数值越大速度越快，精度下降。
3：组合最小邻域检测结果，候选框至少被 3 次检测命中才判定为人脸。
Size(30,30)：最小人脸尺寸，小于这个大小直接跳过不检测。

6. 绘制人脸框

复制代码

rectangle(src, faces[t], Scalar(255,0,0),2,8,0);

蓝色绘制人脸外接矩形。

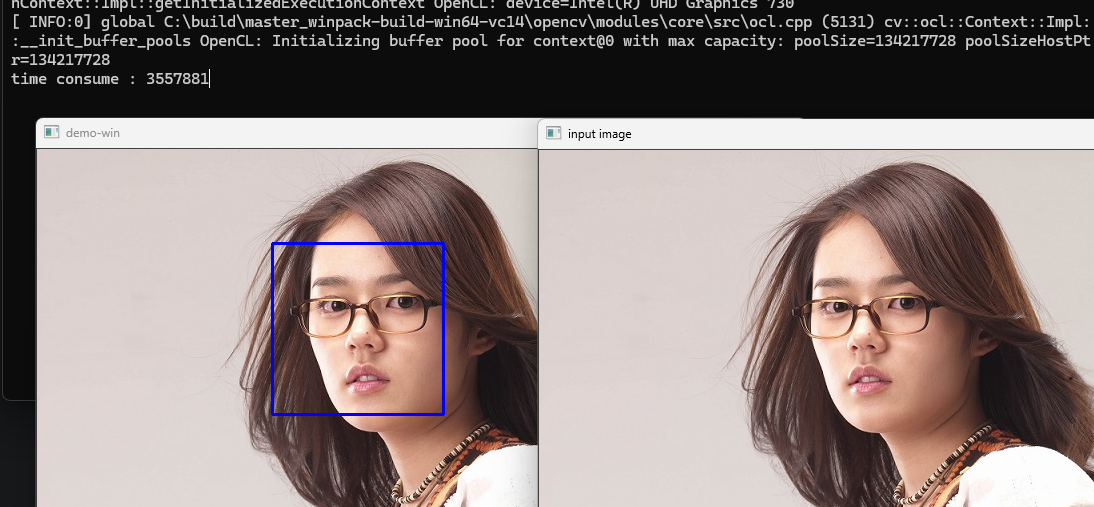

窗口输出

input image：原始图片
demo‑win：绘制蓝色人脸框之后结果图控制台输出：检测消耗的 tick 计数。

Haar 与 LBP 对比（本代码可以直接做对照实验）

表格

	Haar	LBP
特征	Haar‑like 矩形特征	LBP 局部二值纹理特征
运算	大量浮点运算	全部整数运算，速度更快
xml 文件	haarcascade_xxx.xml	lbpcascade_xxx.xml
适用场景	PC 追求检测效果	嵌入式、追求速度

实验操作：

加载 haarfile，运行，记录 tick；
修改 load 加载 lbpfile，其他代码不变，再次运行；观察控制台时间，LBP 消耗 tick 明显更小，速度更快。

代码小问题

打印提示字符串写的could not load image...，实际是加载模型失败，文字提示容易误导。
只输出 tick 计数，没有换算成毫秒，可读性差。

简答背诵

该代码演示 OpenCV 级联分类器人脸检测，支持 Haar、LBP 两种模型。读取图片转为灰度图，直方图均衡做图像增强；使用getTickCount()统计 detectMultiScale 人脸检测耗时；检测得到人脸矩形集合，绘制蓝色人脸框。CascadeClassifier类可以加载 Haar 或者 LBP 模型，只需要更换 xml 文件路径；LBP 为整数运算，运行速度优于 Haar。
注意：Haar/LBP 都是 AdaBoost 训练的传统机器学习算法，不是深度学习，对大角度侧脸、遮挡、强光暗光鲁棒性有限。

85-视频中人脸检测与眼睛跟踪-03（已淘汰，现在工程上更多使用 dlib、OpenCV‑DNN 深度学习人脸关键点，替代老旧 Haar。）

代码整体概述（现在工程上更多使用 dlib、OpenCV‑DNN 深度学习人脸关键点，替代老旧 Haar。）

该代码实现摄像头实时人脸 + 眼睛检测 + 眼睛模板匹配跟踪，基于 OpenCV 旧版 Haar 级联分类器（Viola‑Jones 算法）。工作逻辑：

摄像头读取画面，水平镜像翻转；灰度化 + 直方图均衡增强；
CascadeClassifier Haar 人脸检测器检测人脸；
在人脸 ROI 上半部分划分左眼、右眼感兴趣区域；
第一次：Haar 眼睛检测器检测到眼睛，截取眼睛图像作为模板 tpl；
后续帧：不再调用 Haar 检测，改用matchTemplate模板匹配做眼睛跟踪；

思路：检测器做初始化，模板匹配做快速跟踪；避免每一帧都跑 Haar 眼睛检测，提升速度。
注意：haar 级联是传统机器学习，不是深度学习，对光照、姿态比较敏感。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

// Haar级联xml模型路径
String facefile = "C:/opencv/opencv_3.2_win764_install/install/etc/haarcascades/haarcascade_frontalface_alt.xml";
String lefteyefile = "C:/opencv/opencv_3.2_win764_install/install/etc/haarcascades/haarcascade_eye.xml";
String righteyefile = "C:/opencv/opencv_3.2_win764_install/install/etc/haarcascades/haarcascade_eye.xml";

//三个级联检测器对象
CascadeClassifier face_detector;
CascadeClassifier leftyeye_detector;
CascadeClassifier righteye_detector;

Rect leftEye , rightEye;

/**
 * @brief trackEye：模板匹配实现眼睛跟踪
 * @param im 待搜索的图像ROI（人脸上面的眼睛搜索区域）
 * @param tpl 眼睛模板（第一帧由haar检测截取得到）
 * @param rect 输入输出：搜索区域左上角；输出匹配到的眼睛外接矩形
 */
void trackEye(Mat&  im, Mat& tpl, Rect& rect) {
	Mat result;
	int result_cols = im.cols - tpl.cols + 1;
	int result_rows = im.rows - tpl.rows + 1;

	result.create(result_rows, result_cols, CV_32FC1);
	//模板匹配，归一化相关系数
	matchTemplate(im, tpl, result, TM_CCORR_NORMED);

	double minval, maxval;
	Point minloc, maxloc;
	minMaxLoc(result, &minval, &maxval, &minloc, &maxloc);

	//匹配度大于0.75认为匹配成功
	if (maxval > 0.75) {
		rect.x = rect.x + maxloc.x;
		rect.y = rect.y + maxloc.y;
	} else {
		//匹配失败，矩形全部置0
		rect.x = rect.y = rect.width = rect.height = 0;
	}
}

int main(int argc, char** argv) {
	//加载haar xml模型
	if (!face_detector.load(facefile)) {
		printf("could not load data file...\n");
		return -1;
	}
	if (!leftyeye_detector.load(lefteyefile)) {
		printf("could not load data file...\n");
		return -1;
	}
	if (!righteye_detector.load(righteyefile)) {
		printf("could not load data file...\n");
		return -1;
	}

	Mat frame;
	VideoCapture capture(0); //打开默认摄像头
	namedWindow("demo-win", WINDOW_AUTOSIZE);

	Mat gray;
	vector<Rect> faces;
	vector<Rect> eyes;
	Mat lefttpl, righttpl; //眼睛模板，初始为空

	while (capture.read(frame))
	{
		flip(frame, frame, 1);   //镜像，左右翻转，符合人照镜子视觉
		cvtColor(frame, gray, COLOR_BGR2GRAY);
		equalizeHist(gray, gray); //直方图均衡，提升暗区域对比度，改善haar检测效果

		// Haar人脸多尺度检测
		face_detector.detectMultiScale(gray, faces, 1.1, 3, 0, Size(30, 30));

		for (size_t t = 0; t < faces.size(); t++)
		{
			rectangle(frame, faces[t], Scalar(255, 0, 0), 2, 8, 0); //蓝色绘制人脸框

			// 人脸内部，划定眼睛搜索的ROI区域（人脸上半部分）
			int offsety = faces[t].height / 4;
			int offsetx = faces[t].width / 8;
			int eyeheight = faces[t].height/2 - offsety;
			int eyewidth = faces[t].width/2 - offsetx;

			//=========左眼处理=========
			Rect leftRect;
			leftRect.x = faces[t].x + offsetx;
			leftRect.y = faces[t].y + offsety;
			leftRect.width = eyewidth;
			leftRect.height = eyeheight;
			Mat leftRoi = gray(leftRect); //左眼搜索ROI

			if (lefttpl.empty())
			{
				//模板为空：代表还没有初始化，使用Haar检测器找眼睛
				leftyeye_detector.detectMultiScale(leftRoi, eyes, 1.1, 1, 0, Size(20, 20));
				if (eyes.size())
				{
					//把ROI内局部坐标，换算成全图坐标
					leftRect = eyes[0] + Point(leftRect.x, leftRect.y);
					lefttpl = gray(leftRect); //截取眼睛作为后续跟踪模板
					rectangle(frame, leftRect, Scalar(0, 0, 255), 2, 8, 0);
				}
			}
			else
			{
				//模板已经存在，使用模板匹配跟踪，不再调用haar检测
				leftEye.x = leftRect.x;
				leftEye.y = leftRect.y;
				trackEye(leftRoi, lefttpl, leftEye);
				if (leftEye.x > 0 && leftEye.y > 0)
				{
					leftEye.width = lefttpl.cols;
					leftEye.height = lefttpl.rows;
					rectangle(frame, leftEye, Scalar(0, 0, 255), 2, 8, 0);
				}
			}

			//=========右眼处理=========
			Rect rightRect;
			rightRect.x = faces[t].x + faces[t].width/2;
			rightRect.y = faces[t].y + offsety;
			rightRect.width = eyewidth;
			rightRect.height = eyeheight;
			Mat rightRoi = gray(rightRect);

			if (righttpl.empty())
			{
				righteye_detector.detectMultiScale(rightRoi, eyes, 1.1, 1, 0, Size(20, 20));
				if (eyes.size())
				{
					rightRect = eyes[0] + Point(rightRect.x, rightRect.y);
					righttpl = gray(rightRect); //保存右眼模板
					rectangle(frame, rightRect, Scalar(0, 255, 255), 2, 8, 0);
				}
			}
			else
			{
				rightEye.x = rightRect.x;
				rightEye.y = rightRect.y;
				trackEye(rightRoi, righttpl, rightEye);
				if (rightEye.x > 0 && rightEye.y > 0)
				{
					rightEye.width = righttpl.cols;
					rightEye.height = righttpl.rows;
					rectangle(frame, rightEye, Scalar(0, 255, 255), 2, 8, 0);
				}
			}
		}
		imshow("demo-win", frame);
		char c = waitKey(100);
		if (c == 27) { //ESC退出
			break;
		}
	}

	capture.release();
	waitKey(0);
	return 0;
}

逐段详细解析

1. 模型与检测器对象

cpp

复制代码

CascadeClassifier face_detector;

CascadeClassifier：OpenCV Haar 级联分类器，Viola‑Jones 算法，传统 AdaBoost 机器学习，非深度学习。需要加载 xml 训练好的模型文件。

2.trackEye () 模板匹配跟踪函数

cpp

复制代码

matchTemplate(im, tpl, result, TM_CCORR_NORMED);

TM_CCORR_NORMED归一化相关系数；输出值0~1，越接近 1 代表相似度越高。
minMaxLoc(result, &minval, &maxval, &minloc, &maxloc)找到最大相似度位置。
maxval>0.75阈值：大于阈值代表匹配成功；否则跟踪失效，矩形置 0。

注意：模板匹配只在传入的 ROI 小区域内搜索，不是全图搜索，速度快。

3. 摄像头主循环预处理

cpp

复制代码

flip(frame, frame, 1);
cvtColor(frame, gray, COLOR_BGR2GRAY);
equalizeHist(gray, gray);

flip( ,1)：左右镜像，摄像头画面镜像，符合人眼看摄像头习惯。
Haar 检测器只能输入灰度图像。
equalizeHist直方图均衡：提升图像对比度，暗光环境改善检测效果。

4.detectMultiScale 多尺度检测

cpp

复制代码

face_detector.detectMultiScale(gray, faces, 1.1, 3, 0, Size(30, 30));

参数含义：

1.1：每次图像金字塔缩放比例；
3：至少需要 3 次邻域检测命中才判定为人脸；
Size(30,30)最小检测人脸尺寸，小于该大小直接忽略。

5. 划定眼睛 ROI

人脸框内部，人脸上半部分划分左右眼搜索区域。

技巧：不在整张图找眼睛，只在人脸的上半部分小 ROI 搜索，减少误检测，加快速度。

6. 双模式逻辑：初始化 + 跟踪

cpp

复制代码

if(lefttpl.empty())
{
    //模板为空：Haar检测器检测眼睛，截取眼睛图像作为模板
}
else
{
    //模板存在：调用trackEye模板匹配跟踪，不跑Haar眼睛检测
}

初始化阶段 ：使用 Haar 眼睛检测器找到眼睛，截取该块灰度图像作为模板lefttpl / righttpl。
跟踪阶段：后续帧不再调用眼睛 Haar 检测，直接模板匹配在小 ROI 内寻找眼睛位置。

核心思想：检测做初始化，模板匹配做快速跟踪。检测慢，跟踪快。

7. 坐标转换关键点

cpp

复制代码

leftRect = eyes[0] + Point(leftRect.x, leftRect.y);

eyes[0]是ROI 局部坐标系，需要加上 ROI 左上角偏移，换算成整张图像的全局像素坐标。

8. 退出逻辑

waitKey(100)每一帧等待 100ms；按下 ESC (27) 跳出循环。

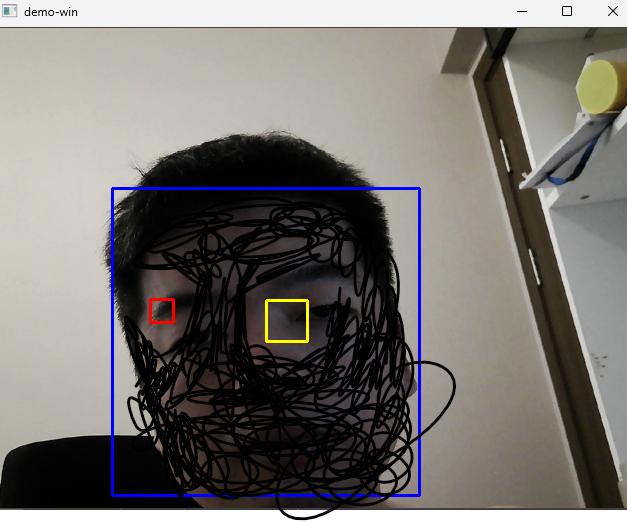

窗口输出

demo‑win：摄像头实时画面

蓝色框：人脸；
红色框：左眼；
黄框：右眼。

关键知识点（面试）

Haar 级联（Viola‑Jones）
- 属于传统机器学习 (AdaBoost)，不是深度学习；
- 依赖灰度图；光照变化、侧脸、遮挡容易失效；
- detectMultiScale多尺度金字塔检测。

检测 vs 跟踪

表格

模式	实现	特点
检测 detectMultiScale	Haar 分类器	精度高，速度慢；每一帧都检测开销大
跟踪 matchTemplate 模板匹配	模板匹配	速度快；模板容易漂移，光照变化容易跟丢

本代码策略：检测器做初始化，模板匹配做跟踪；缺点：一旦跟丢，模板不会自动重新初始化，眼睛框会消失，需要人脸重新进出画面才会再次初始化模板。

matchTemplate特性：

模板大小固定；物体缩放、旋转之后，匹配效果急剧下降；
适合短时间小范围运动跟踪。

代码现存缺陷

模板一旦初始化成功后，跟丢之后不会自动重新调用 Haar 重新检测眼睛，必须人脸消失再重新出现才会重置模板。
模板匹配对光照变化、眼睛缩放、旋转鲁棒差，容易漂移丢失。
左右眼睛共用同一个haarcascade_eye.xml，没有区分左右眼，容易误检测眉毛等。
Haar 检测器对暗光、侧脸、戴眼镜效果差。

简答背诵

该代码基于 Haar 级联分类器实现摄像头人脸检测，结合模板匹配实现眼睛跟踪。摄像头读取图像，镜像翻转、灰度化、直方图均衡预处理；detectMultiScale 检测人脸；在人脸的上半部分划定左右眼 ROI；当眼睛模板为空时，使用 Haar 眼睛检测器检测眼睛，截取眼睛图像作为跟踪模板；后续帧不再调用 Haar 眼睛检测，调用 matchTemplate 模板匹配在 ROI 区域完成眼睛跟踪；达到阈值则绘制眼睛框，ESC 键退出。采用 "检测初始化 + 模板匹配跟踪" 的思路，兼顾初始化精度与运行速度，但模板匹配容易受光照影响发生漂移。
拓展对比：现在工程上更多使用 dlib、OpenCV‑DNN 深度学习人脸关键点，替代老旧 Haar。

注意：（视频截图是后续涂抹的）

94-高斯混合模型(GMM)方法-原理与数据聚类（GMM-EM（高斯混合模型 + 期望最大化）作为经典无监督聚类和概率建模算法不会淘汰，在图像分割、背景建模、数据聚类等场景仍在使用；但作为复杂语义分割方案已被深度学习取代。）

代码整体概述

该代码演示 GMM‑EM 高斯混合模型 + 期望最大化算法 （OpenCV cv::ml::EM）。

在 500×500 画布上，生成多组服从正态高斯分布的二维随机样本点；
使用 EM 算法训练高斯混合模型，对样本做聚类；
遍历画布每一个像素，用训练好的 GMM 模型预测每个像素属于哪一类，绘制分类背景；
再把原始采样点绘制到画布上，观察聚类划分效果。

⚠️重点区分：

KMeans：硬聚类，每个点严格归属于某一类；
GMM‑EM：软聚类，基于概率，样本可以属于多个高斯分布，取概率最大作为类别。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace cv::ml;
using namespace std;

int main(int argc, char** argv) {
	// 创建500×500黑色画布
	Mat img = Mat::zeros(500, 500, CV_8UC3);
	RNG rng(12345); //固定随机种子，每次运行结果复现

	//5套颜色，用于不同聚类类别渲染
	Scalar colorTab[] = {
		Scalar(0, 0, 255),
		Scalar(0, 255, 0),
		Scalar(255, 0, 0),
		Scalar(0, 255, 255),
		Scalar(255, 0, 255)
	};

	//随机生成聚类数目：2~4
	int numCluster = rng.uniform(2, 5);
	printf("number of clusters : %d\n", numCluster);

	//随机总样本点数量5~1000
	int sampleCount = rng.uniform(5, 1000);
	//样本矩阵：sampleCount行，2列，CV_32FC1；每一行 [x,y]二维坐标
	Mat points(sampleCount, 2, CV_32FC1);
	Mat labels; //输出每个样本对应的类别标签

	// ==========生成多组高斯分布随机样本点==========
	for (int k = 0; k < numCluster; k++) {
		Point center;
		center.x = rng.uniform(0, img.cols);
		center.y = rng.uniform(0, img.rows);

		//取出points矩阵的一块行区域，作为当前这一簇的数据存储位置
		Mat pointChunk = points.rowRange(k*sampleCount / numCluster,
			k == numCluster - 1 ? sampleCount : (k + 1)*sampleCount / numCluster);

		//用正态分布填充这一块，均值center，方差img.cols*0.05
		rng.fill(pointChunk, RNG::NORMAL, Scalar(center.x, center.y), Scalar(img.cols*0.05, img.rows*0.05));
	}
	randShuffle(points, 1, &rng); //打乱全部样本点顺序

	// ========== 创建EM(GMM)模型 ==========
	Ptr<EM> em_model = EM::create();
	em_model->setClustersNumber(numCluster);	//设置高斯分量数目（聚类K）
	em_model->setCovarianceMatrixType(EM::COV_MAT_SPHERICAL); //球形协方差
	em_model->setTermCriteria(TermCriteria(TermCriteria::EPS + TermCriteria::COUNT, 100, 0.1));
	em_model->trainEM(points, noArray(), labels, noArray()); //EM训练

	// =========遍历图像每一个像素，用训练好的GMM做预测，画出分类背景色=========
	Mat sample(1, 2, CV_32FC1); //单个待预测样本 [x,y]
	for (int row = 0; row < img.rows; row++) {
		for (int col = 0; col < img.cols; col++) {
			sample.at<float>(0) = (float)col;
			sample.at<float>(1) = (float)row;
			//predict2返回数组：[0]概率，[1]类别编号
			int response = cvRound(em_model->predict2(sample, noArray())[1]);
			Scalar c = colorTab[response];
			circle(img, Point(col, row), 1, c*0.75, -1);
		}
	}

	// =========绘制原始输入样本点=========
	for (int i = 0; i < sampleCount; i++) {
		Point p(cvRound(points.at<float>(i, 0)), cvRound(points.at<float>(i, 1)));
		circle(img, p, 1, colorTab[labels.at<int>(i)], -1);
	}

	imshow("GMM‑EM Demo", img);
	waitKey(0);
	return 0;
}

逐段详细解析

1. 随机数与画布

cpp

复制代码

RNG rng(12345);
int numCluster = rng.uniform(2,5);

种子固定，每次运行生成的随机簇数目、样本点是一样的；
numCluster：高斯混合模型分量个数，等价于聚类 K 值，取值 2、3、4。

2. 样本矩阵 points

cpp

复制代码

Mat points(sampleCount,2,CV_32FC1);

每一行代表一个二维点 (x,y)；EM 输入要求浮点矩阵，N 行 D 列，D=2 维。

3. 生成多簇正态分布样本

cpp

复制代码

Mat pointChunk = points.rowRange(...);
rng.fill(pointChunk, RNG::NORMAL, Scalar(center.x,center.y), Scalar(img.cols*0.05, img.rows*0.05));
randShuffle(points,1,&rng);

rowRange：截取矩阵连续行；每一个簇分配一部分行；
RNG::NORMAL：正态高斯分布填充；每一簇有自己的中心点 center；
randShuffle：打乱全部样本顺序，消除输入顺序带来的影响。

4.EM 模型参数

cpp

复制代码

Ptr<EM> em_model = EM::create();
em_model->setClustersNumber(numCluster);
em_model->setCovarianceMatrixType(EM::COV_MAT_SPHERICAL);
em_model->setTermCriteria(TermCriteria(TermCriteria::EPS + TermCriteria::COUNT,100,0.1));
em_model->trainEM(points, noArray(), labels, noArray());

setClustersNumber(numCluster)：设置 K 个高斯分量；
COV_MAT_SPHERICAL：球形协方差，每个高斯分布各个方向方差相同；还有 DIAGONAL、FULL；
TermCriteria：迭代终止条件：最多迭代 100 次，或者变化小于 0.1 停止；
trainEM()执行 EM 训练；输出labels，每个输入样本的类别标签； noArray()代表该参数不需要输出。

EM 算法分两步交替迭代：

E 步：估计每个样本属于各个高斯分量的后验概率；
M 步：利用概率更新每个高斯的均值、协方差、权重。

5. 逐像素预测，绘制背景分类区域

cpp

复制代码

int response = cvRound(em_model->predict2(sample, noArray())[1]);

predict2()返回一个向量：

[0]：该样本最大的概率值
[1]：概率最大的类别编号遍历画布所有像素，每个像素当成一个二维点交给 GMM 预测，用颜色填充，画出决策边界。

6. 绘制原始样本点

cpp

复制代码

Point p(cvRound(points.at<float>(i,0)), cvRound(points.at<float>(i,1)));
circle(img, p,1, colorTab[labels.at<int>(i)],‑1);

把训练用的样本点画在画布上，点颜色等于 EM 给出的类别标签。

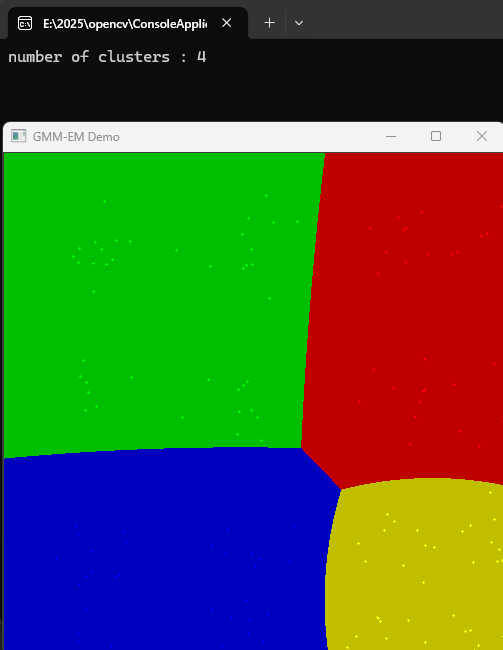

窗口输出

GMM‑EM Demo：

大面积半透明彩色背景：整个平面被 GMM 划分出来的决策区域；
彩色小圆点：生成的原始样本点。控制台打印：number of clusters实际生成的簇数量。

GMM‑EM 对比 KMeans（高频面试）

表格

	KMeans	GMM‑EM
聚类类型	硬聚类，点只能属于一类	软聚类，输出属于每一类的概率，取最大作为类别
假设	每个簇是圆形，半径相同	每个簇服从高斯分布，可以椭圆分布（协方差控制形状）
原理	最小化样本到簇中心距离	最大似然估计，高斯混合模型
OpenCV 函数	`kmeans()`	`cv::ml::EM`
对重叠样本	效果差	重叠样本表现更好

注意：OpenCV 的 EM 模块，新版本已经不推荐继续使用。

简答背诵

该代码演示 GMM 高斯混合模型 EM 期望最大化聚类。生成多组二维正态分布随机样本点，打乱样本；创建 EM 模型，设置高斯分量数量、协方差类型、迭代终止条件，调用 trainEM 完成训练，得到每个样本的类别标签。遍历画布全部像素，使用 predict2 对每个像素点做预测，绘制 GMM 模型的分类决策背景；再绘制原始样本点。GMM‑EM 属于软聚类，输出样本属于每个高斯分布的概率，相比 KMeans 更适合处理存在重叠的数据。
补充：KMeans 只看距离；GMM 看概率分布。

95-高斯混合模型(GMM)方法-图像分割（GMM（高斯混合模型）作为经典概率统计和机器学习工具没有淘汰，在背景建模、数据聚类、GrabCut 底层、图像压缩等场景仍广泛使用；但作为复杂图像语义分割方案已被深度学习取代。）

代码整体概述

该代码实现 基于 GMM‑EM 高斯混合模型的图像颜色分割 。把图像每一个 RGB 像素当作三维样本 (B,G,R)，送入 EM 模型做聚类；聚类完成后，对每一个像素预测所属类别，用预设纯色填充，实现图像分割。

和前面二维点聚类 demo 区别：样本不再是平面坐标 (x,y)，而是像素的 BGR 颜色三维特征 。代码里有一段被注释掉的分支：使用训练输出的 labels 数组；实际运行代码走的是predict2()逐像素重新预测。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace cv::ml;
using namespace std;

int main(int argc, char** argv) {
	Mat src = imread("C:/opencv/images/toux.jpg");
	if (src.empty()) {
		printf("could not load iamge...\n");
		return -1;
	}
	char* inputWinTitle = "input image";
	namedWindow(inputWinTitle, WINDOW_AUTOSIZE);
	imshow(inputWinTitle, src);

	// 聚类数目K=3，分成3类颜色区域
	int numCluster = 3;
	//每一类对应的显示颜色
	const Scalar colors[] = {
		Scalar(255, 0, 0),
		Scalar(0, 255, 0),
		Scalar(0, 0, 255),
		Scalar(255, 255, 0)
	};

	int width = src.cols;
	int height = src.rows;
	int dims = src.channels();	//维度=3，BGR三个通道
	int nsamples = width*height; //总样本数 = 图像全部像素数量
	Mat points(nsamples, dims, CV_64FC1); //样本矩阵：N行3列，double浮点
	Mat labels;	//训练输出：每个样本的类别标签
	Mat result = Mat::zeros(src.size(), CV_8UC3); //分割输出图，和原图大小一致

	// =====图像BGR像素转为训练样本points矩阵=====
	int index = 0;
	for (int row = 0; row < height; row++) {
		for (int col = 0; col < width; col++) {
			index = row*width + col;
			Vec3b rgb = src.at<Vec3b>(row, col);
			//把B、G、R三个通道值存入points矩阵一行
			points.at<double>(index, 0) = static_cast<int>(rgb[0]);
			points.at<double>(index, 1) = static_cast<int>(rgb[1]);
			points.at<double>(index, 2) = static_cast<int>(rgb[2]);
		}
	}

	// =====EM(GMM)模型训练=====
	Ptr<EM> em_model = EM::create();
	em_model->setClustersNumber(numCluster);	//设置高斯分量K=3
	em_model->setCovarianceMatrixType(EM::COV_MAT_SPHERICAL); //球形协方差
	em_model->setTermCriteria(TermCriteria(TermCriteria::EPS + TermCriteria::COUNT, 100, 0.1));
	em_model->trainEM(points, noArray(), labels, noArray());

	// =====逐像素预测，生成分割结果=====
	Mat sample(dims, 1, CV_64FC1); //单个待预测样本：3行1列 [B;G;R]
	double time = getTickCount();
	int r = 0, g = 0, b = 0;
	for (int row = 0; row < height; row++) {
		for (int col = 0; col < width; col++) {
			index = row*width + col;

			/* 【注释掉的代码】直接使用训练得到labels数组，不需要再predict2
			int label = labels.at<int>(index, 0);
			Scalar c = colors[label];
			result.at<Vec3b>(row, col)[0] = c[0];
			result.at<Vec3b>(row, col)[1] = c[1];
			result.at<Vec3b>(row, col)[2] = c[2];*/

			//实际运行代码：取出原图BGR，构造sample，调用predict2预测类别
			b = src.at<Vec3b>(row, col)[0];
			g = src.at<Vec3b>(row, col)[1];
			r = src.at<Vec3b>(row, col)[2];
			sample.at<double>(0) = b;
			sample.at<double>(1) = g;
			sample.at<double>(2) = r;
			int response = cvRound(em_model->predict2(sample, noArray())[1]);
			Scalar c = colors[response];

			result.at<Vec3b>(row, col)[0] = c[0];
			result.at<Vec3b>(row, col)[1] = c[1];
			result.at<Vec3b>(row, col)[2] = c[2];
		}
	}
	//计算耗时，毫秒
	printf("execution time(ms) : %.2f\n", (getTickCount() - time)/getTickFrequency()*1000);
	imshow("EM‑Segmentation", result);

	waitKey(0);
	return 0;
}

逐段详细解析

1. 样本矩阵 points

cpp

复制代码

Mat points(nsamples, dims, CV_64FC1);

nsamples = width*height：每一个像素是 1 个样本；
dims=3：特征维度是 BGR 三个颜色通道；
格式：N 行 × 3 列，CV_64FC1 double 类型，EM 训练输入要求。

每一行：[B值, G值, R值]。

2. 像素循环，填充 points

cpp

复制代码

index = row*width + col;
Vec3b rgb = src.at<Vec3b>(row, col);
points.at<double>(index,0)=rgb[0];
points.at<double>(index,1)=rgb[1];
points.at<double>(index,2)=rgb[2];

把二维图像(row,col)展平为一维索引，把 BGR 像素值存入样本矩阵。

3.EM 模型参数训练

cpp

复制代码

Ptr<EM> em_model = EM::create();
em_model->setClustersNumber(numCluster);
em_model->setCovarianceMatrixType(EM::COV_MAT_SPHERICAL);
em_model->setTermCriteria(TermCriteria(TermCriteria::EPS + TermCriteria::COUNT,100,0.1));
em_model->trainEM(points, noArray(), labels, noArray());

setClustersNumber(3)：设置 3 个高斯分量，图像被分成 3 类颜色；
COV_MAT_SPHERICAL球形协方差；
trainEM()执行 EM 迭代训练；输出labels：每个输入样本对应的类别编号。

4. 两段实现方式对比（重点考点）

方式 A（被注释）：直接拿训练输出 labels 数组

cpp

复制代码

int label = labels.at<int>(index,0);

训练的时候已经全部样本算好标签，直接读取即可，速度快。

方式 B（代码实际运行）：循环每一个像素调用predict2()重新预测

cpp

复制代码

int response = cvRound(em_model->predict2(sample, noArray())[1]);

把每个像素颜色重新送入模型做预测。

⚠️缺点：整张图全部像素重新预测，速度很慢 ；优点：这套写法可以用于新的未知样本推理。本场景完全可以打开注释，删掉 predict2 那套循环，提升运行速度。

5.predict2 返回值

predict2(sample, noArray())返回向量：

[0]最大后验概率
[1]最大概率对应的类别编号

6. 计时

cpp

复制代码

(getTickCount()‑time)/getTickFrequency()*1000

把 tick 计数换算为毫秒，打印预测阶段消耗时间。

窗口输出

input image：原始输入图片

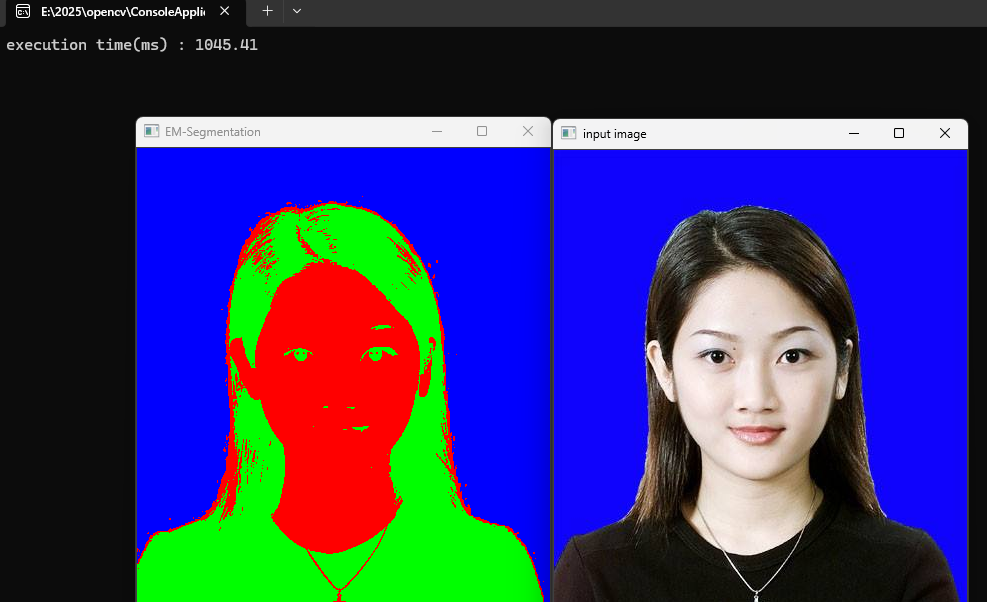

EM‑Segmentation：EM 颜色聚类分割结果，图像被简化为 3 种纯色；控制台打印预测阶段耗时（ms）。

EM (GMM) 图像分割 vs KMeans 图像分割

表格

	KMeans	EM(GMM)
聚类性质	硬聚类，距离判断	软聚类，概率模型
输入样本	像素 BGR 特征	像素 BGR 特征
OpenCV 接口	`kmeans()`	`cv::ml::EM`
输出	每个样本类别标签	每个样本属于各个高斯的概率 + 类别标签

共同点：只使用颜色信息，没有利用空间位置，相同颜色像素归为一类。

代码存在问题

全部像素调用predict2()做预测，计算量大，运行慢；直接使用labels数组效率高很多。
拼写错误：could not load iamge拼写错误。
EM 在新版 OpenCV 已经标记废弃，新项目不推荐使用。

简答背诵

该代码实现基于 EM 高斯混合模型 GMM 的图像颜色分割。读取图像，把图像每一个 BGR 像素当作三维样本，将全部像素展平构造成 N 行 3 列 double 样本矩阵 points；设置聚类数目 K=3，配置 EM 模型参数并执行 trainEM 训练。代码提供两种获取类别标签的方式：一种直接读取训练输出 labels 数组（注释）；另一种遍历每个像素，构造 BGR 样本调用 predict2 做预测，使用类别对应的纯色填充输出图像，完成颜色聚类分割，打印预测耗时。GMM‑EM 属于概率软聚类；该算法只利用颜色特征，不利用像素空间位置。
拓展：Kmeans、EM 都属于无监督聚类图像分割；不是语义分割，没有物体含义，只做颜色归并。

101-Grabcut原理与演示应用-代码演示（GrabCut 作为交互式图像分割工具没有淘汰，仍在抠图、医学图像、无训练数据场景使用；但批量自动分割已被 SAM、U-Net 等深度学习方法取代。）

代码整体概述

该代码实现 OpenCV GrabCut 交互式图像分割（前景背景抠图）。交互流程：

鼠标在图片上画矩形框，框住想要抠出的目标物体；
按下键盘 n 执行 GrabCut 算法迭代分割；
矩形内部标记为可能前景 GC_PR_FGD，外部是确定背景 GC_BGD；
算法迭代估算前景、背景高斯混合模型，输出 mask 掩码，把前景抠出来；
ESC 退出。

GrabCut：结合颜色 GMM + 边界能量，属于图割算法，专门做物体抠图；相比 Kmeans/EM 只靠颜色，GrabCut 会考虑空间邻接关系，分割物体轮廓效果更好。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>
#include <math.h>

using namespace cv;
using namespace std;

int numRun = 0;       //记录GrabCut迭代执行次数
Rect rect;            //鼠标绘制的ROI矩形框
bool init = false;    //是否已经完成GrabCut初始化
Mat src, image;
Mat mask, bgModel, fgModel; //mask掩码；bgModel背景模型、fgModel前景模型（内部GMM）
const char* winTitle = "input image";

void onMouse(int event, int x, int y, int flags, void* param);
void setROIMask();
void showImage();
void runGrabCut();

int main(int argc, char** argv) {
	src = imread("C:/opencv/images/flower.png", 1);
	if (src.empty()) {
		printf("could not load image...\n");
		return -1;
	}
	//mask掩码图，全部初始化为确定背景 GC_BGD(0)
	mask.create(src.size(), CV_8UC1);
	mask.setTo(Scalar::all(GC_BGD));

	namedWindow(winTitle, WINDOW_AUTOSIZE);
	setMouseCallback(winTitle, onMouse, 0); //注册鼠标回调函数
	imshow(winTitle, src);

	while (true) {
		char c = (char)waitKey(0);
		if (c == 'n') {
			runGrabCut();
			numRun++;
			showImage();
			printf("current iteative times : %d\n", numRun);
		}
		if ((int)c == 27) { //ESC退出
			break;
		}
	}

	waitKey(0);
	return 0;
}

// 显示结果：根据mask把前景拷贝出来，绘制红色矩形框
void showImage() {
	Mat result, binMask;
	binMask.create(mask.size(), CV_8UC1);
	// mask & 1：GC_FGD(1)、GC_PR_FGD(3)都会变成1；GC_BGD(0)、GC_PR_BGD(2)变成0
	binMask = mask & 1;
	if (init) {
		//使用binMask作为掩码，只拷贝前景像素
		src.copyTo(result, binMask);
	} else {
		src.copyTo(result);
	}
	rectangle(result, rect, Scalar(0, 0, 255), 2, 8); //画红色选择框
	imshow(winTitle, result);
}

// 根据鼠标矩形设置mask：框外=确定背景；框内=可能前景 GC_PR_FGD
void setROIMask() {
	// GrabCut mask四个常量
	// GC_BGD    = 0  确定背景
	// GC_FGD    = 1  确定前景
	// GC_PR_BGD = 2  可能背景
	// GC_PR_FGD = 3  可能前景

	mask.setTo(GC_BGD); //整张图全部置确定背景
	//边界保护，防止矩形越出图片范围
	rect.x = max(0, rect.x);
	rect.y = max(0, rect.y);
	rect.width = min(rect.width, src.cols - rect.x);
	rect.height = min(rect.height, src.rows - rect.y);
	mask(rect).setTo(Scalar(GC_PR_FGD)); //矩形区域设置为【可能前景】
}

//鼠标回调：鼠标拖拽画矩形框
void onMouse(int event, int x, int y, int flags, void* param) {
	switch (event)
	{
	case EVENT_LBUTTONDOWN: //鼠标左键按下，记录起点
		rect.x = x;
		rect.y = y;
		rect.width = 1;
		rect.height = 1;
		init = false;
		numRun = 0;
		break;
	case EVENT_MOUSEMOVE: //鼠标拖动，动态更新矩形
		if (flags & EVENT_FLAG_LBUTTON) {
			rect = Rect(Point(rect.x, rect.y), Point(x, y));
			showImage();
		}
		break;
	case EVENT_LBUTTONUP: //左键松开，完成选框，设置mask
		if (rect.width > 1 && rect.height > 1) {
			setROIMask();
			showImage();
		}
		break;
	default:
		break;
	}
}

//执行grabCut分割
void runGrabCut() {
	if (rect.width < 2 || rect.height < 2) {
		return;
	}
	//代码小bug：此处少else，语法等价 if(init){...} ; { ... }
	if (init) {
		//已经初始化过，直接迭代优化，不重新初始化GMM
		grabCut(src, mask, rect, bgModel, fgModel, 1);
	}
    {
		//第一次运行：GC_INIT_WITH_RECT 使用矩形初始化GrabCut
		grabCut(src, mask, rect, bgModel, fgModel, 1, GC_INIT_WITH_RECT);
		init = true;
	}
}

Grab‑Cut mask 四个值（必背）

表格

常量	数值	含义
`GC_BGD`	0	确定背景
`GC_FGD`	1	确定前景
`GC_PR_BGD`	2	可能背景
`GC_PR_FGD`	3	可能前景

binMask = mask & 1：

1 & 1 =1，3 &1 =1 → 前景（确定前景、可能前景都保留）
0 &1 =0，2 &1 =0 → 背景屏蔽。

逐段解析

1. 全局变量

mask：单通道掩码图，存储每个像素属于上面 4 种状态；
bgModel、fgModel：内部 GMM 模型缓冲区，不要手动读写，grabCut 内部维护；
init标记是否已经完成 GrabCut 初始化。

2. 鼠标回调 `onMouse()`

左键按下：记录矩形起点；重置 init、迭代次数；
鼠标移动 + 左键按住：动态拖拽绘制矩形，实时刷新画面；
左键松开：调用setROIMask()给 mask 赋值。

3.setROIMask()

整张 mask 全部设置为确定背景GC_BGD；鼠标框选的矩形 ROI 区域设置为GC_PR_FGD（可能前景）；同时做边界保护，防止矩形超出图片边界。

4.showImage()

cpp

复制代码

binMask = mask & 1;
src.copyTo(result, binMask);

copyTo(输出图, 掩码)：掩码为 1 的像素才拷贝原图像素，掩码 0 像素置黑，实现抠图。绘制红色矩形框，刷新窗口显示。

5.runGrabCut () 核心函数 `grabCut()`

cpp

复制代码

grabCut(src, mask, rect, bgModel, fgModel, iterCount, mode);

参数说明：

src：输入原图；
mask：输入输出掩码，算法会修改 mask；
rect：用户框选矩形；
bgModel/fgModel：前景背景 GMM 模型缓冲区；
iterCount：迭代次数，一般 1~5；
mode：
- GC_INIT_WITH_RECT：用矩形初始化模型，只第一次调用使用；
- 不传 mode：直接在现有 mask、model 基础上迭代优化。

⚠️本代码语法 bug：

cpp

复制代码

if (init) {
	grabCut(src, mask, rect, bgModel, fgModel, 1);
} {
	grabCut(src, mask, rect, bgModel, fgModel, 1, GC_INIT_WITH_RECT);
	init = true;
}

第二个大括号没有else，无论 init 是 true 还是 false，后面一段代码永远执行 。属于代码笔误，正确应该是 else { ... }。

6.main 主循环

等待按键：

n：执行一次 GrabCut 迭代，更新分割结果；
ESC(27)：退出程序。

窗口输出

input image窗口：

红色矩形框：鼠标拖拽选择的目标区域；

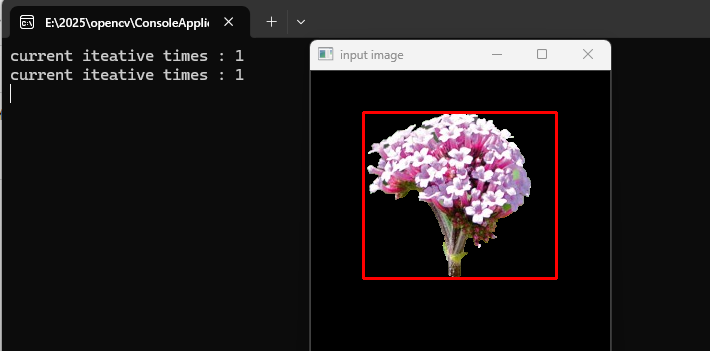

抠图效果：背景变黑，保留框选物体前景。控制台打印当前迭代次数。

GrabCut 对比 KMeans / EM 分割

表格

	KMeans / EM 颜色聚类	GrabCut
信息	只使用像素 BGR 颜色	颜色 GMM + 图像空间邻接、边界信息（图割）
类型	无监督聚类	交互式分割，需要用户给框 / 标记
输出	全部像素归为几类纯色	抠出物体前景，保留物体原始纹理颜色
用途	颜色简化、聚类	物体抠图、前景背景分割

关键点：Kmeans、EM 把像素改成纯色；GrabCut 保留物体原本像素颜色，把背景去除。

简答背诵

该代码演示 OpenCV GrabCut 交互式前景分割抠图。注册鼠标回调，鼠标拖拽绘制目标矩形框；框外 mask 标记为确定背景 GC_BGD，矩形内部标记为可能前景 GC_PR_FGD。按下键盘 n 调用 grabCut 执行分割；第一次使用 GC_INIT_WITH_RECT 根据矩形初始化前景背景 GMM 模型；后续迭代在已有模型基础上优化。利用mask & 1生成二值掩码，copyTo根据掩码把前景拷贝出来，实现抠图效果，ESC 退出。GrabCut 结合高斯混合模型与图割，同时利用颜色和空间邻域信息，适合物体抠图；注意代码存在语法 bug，if 后面缺少 else。
拓展：GrabCut 需要用户交互框选；属于交互式分割，不是全自动分割。

103-案例实战一证件照背景替换（K-Means 颜色聚类没有被淘汰，在颜色量化、图像压缩、简单分割、主色提取等场景中仍是高效常用的方法；复杂语义分割已被深度学习取代。）

代码整体概述

该示例实现 基于 K‑Means 颜色聚类的简易背景替换。

将图像全部 BGR 像素转为样本矩阵，做 KMeans 聚类（K=4）；
拿图像左上角位置的类别当作背景类别，生成二值 mask 掩码；
对 mask 做腐蚀形态学操作 + 高斯模糊，得到软边缘（0‑255 过渡，不是只有 0 和 255）；
遍历图像：前景保留原图像素；背景替换为指定紫色；模糊过渡区域做alpha 线性混合，消除硬锯齿边缘，输出背景替换效果图。

对比 GrabCut：本方案全自动，不需要鼠标画框；只依靠颜色聚类；缺点：如果前景和背景颜色接近，分割会出错。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

Mat mat_to_samples(Mat &image);
int main(int argc, char** argv) {
	Mat src = imread("C:/opencv/images/toux.jpg");
	if (src.empty()) {
		printf("could not load image...\n");
		return -1;
	}
	namedWindow("input image", WINDOW_AUTOSIZE);
	imshow("input image", src);

	// 把图像像素组装成KMeans输入样本矩阵
	Mat points = mat_to_samples(src);

	// 运行KMeans聚类 K=4
	int numCluster = 4;
	Mat labels;     //每个样本(像素)对应的类别编号
	Mat centers;    //4个聚类中心颜色
	TermCriteria criteria = TermCriteria(TermCriteria::EPS + TermCriteria::COUNT, 10, 0.1);
	kmeans(points, numCluster, labels, criteria, 3, KMEANS_PP_CENTERS, centers);

	// 生成mask掩码：选取图像左上角点的类别作为背景类别
	Mat mask=Mat::zeros(src.size(), CV_8UC1);
	int index = src.rows*2 + 2;
	int cindex = labels.at<int>(index, 0); //背景类别编号
	int height = src.rows;
	int width = src.cols;

	for (int row = 0; row < height; row++) {
		for (int col = 0; col < width; col++) {
			index = row*width + col;
			int label = labels.at<int>(index, 0);
			if (label == cindex) {
				mask.at<uchar>(row, col) = 0;  //背景置0
			} else {
				mask.at<uchar>(row, col) = 255; //前景置255
			}
		}
	}

	// 腐蚀 + 高斯模糊，生成软边缘mask
	Mat k = getStructuringElement(MORPH_RECT, Size(3, 3), Point(-1, -1));
	erode(mask, mask, k);
	GaussianBlur(mask, mask, Size(3, 3), 0, 0);

	//设置替换的背景颜色（固定紫色）
	RNG rng(12345);
	Vec3b color;
	color[0] = 217;
	color[1] = 60;
	color[2] = 160;
	Mat result(src.size(), src.type());

	double w = 0.0;
	int b = 0, g = 0, r = 0;
	int b1 = 0, g1 = 0, r1 = 0;
	int b2 = 0, g2 = 0, r2 = 0;

	// 根据mask做融合：前景、背景、过渡混合
	for (int row = 0; row < height; row++) {
		for (int col = 0; col < width; col++) {
			int m = mask.at<uchar>(row, col);
			if (m == 255) {
				result.at<Vec3b>(row, col) = src.at<Vec3b>(row, col); //完全前景，原图
			}
			else if (m == 0) {
				result.at<Vec3b>(row, col) = color; //完全背景，替换紫色
			}
			else {
				//边缘过渡区域 alpha混合
				w = m / 255.0;
				b1 = src.at<Vec3b>(row, col)[0];
				g1 = src.at<Vec3b>(row, col)[1];
				r1 = src.at<Vec3b>(row, col)[2];

				b2 = color[0];
				g2 = color[1];
				r2 = color[2];

				b = b1*w + b2*(1.0 - w);
				g = g1*w + g2*(1.0 - w);
				r = r1*w + r2*(1.0 - w);

				result.at<Vec3b>(row, col)[0] = b;
				result.at<Vec3b>(row, col)[1] = g;
				result.at<Vec3b>(row, col)[2] = r;
			}
		}
	}

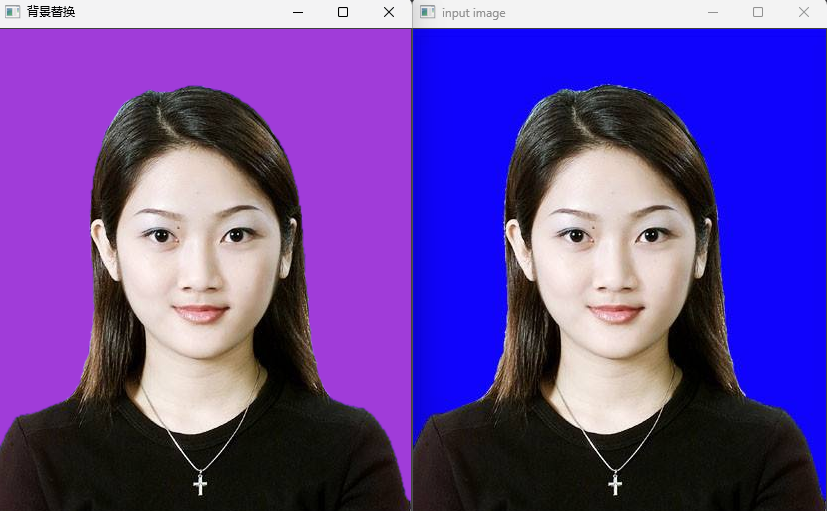

	imshow("背景替换", result);

	waitKey(0);
	return 0;
}

/**
 * mat_to_samples：把BGR图像转为KMeans输入样本矩阵
 * 输出：N行×3列 CV_32FC1，每一行 [B,G,R]
 */
Mat mat_to_samples(Mat &image) {
	int w = image.cols;
	int h = image.rows;
	int samplecount = w*h;
	int dims = image.channels();
	Mat points(samplecount, dims, CV_32F, Scalar(10));

	int index = 0;
	for (int row = 0; row < h; row++) {
		for (int col = 0; col < w; col++) {
			index = row*w + col;
			Vec3b bgr = image.at<Vec3b>(row, col);
			points.at<float>(index, 0) = static_cast<int>(bgr[0]);
			points.at<float>(index, 1) = static_cast<int>(bgr[1]);
			points.at<float>(index, 2) = static_cast<int>(bgr[2]);
		}
	}
	return points;
}

逐段详细解析

1. `mat_to_samples()`函数

把二维图像展开成样本矩阵。

样本总数 = 图像总像素 w*h；
维度 dims=3，BGR 三个通道；
输出矩阵：samplecount × 3，CV_32F浮点，KMeans 输入要求。每一行：[B值, G值, R值]。

2.KMeans 聚类调用

cpp

复制代码

kmeans(points, numCluster, labels, criteria, 3, KMEANS_PP_CENTERS, centers);

numCluster=4：把全部像素颜色分成 4 类；
labels：一维数组，每个像素对应类别编号 0‑3；
KMEANS_PP_CENTERS：Kmeans++ 初始化聚类中心，效果优于随机初始化。

3. 生成 mask 掩码

cpp

复制代码

int index = src.rows*2 + 2;
int cindex = labels.at<int>(index, 0);

假设图像左上角附近是背景，取该像素的类别作为背景类别 cindex。

像素 label 等于 cindex → mask=0（背景）
其他 label → mask=255（前景）

⚠️缺陷：如果左上角不是背景，整个 mask 就完全错误。

4. 形态学腐蚀 + 高斯模糊

cpp

复制代码

erode(mask, mask, k);
GaussianBlur(mask, mask, Size(3,3),0,0);

erode腐蚀：收缩前景区域，消除小噪点孔洞；
高斯模糊：把原本只有 0/255 二值 mask 变成 0~255 连续灰度，得到软边缘，用于 alpha 混合。

mask 不再只有 0 和 255，中间会出现 1‑254 的过渡灰度，这是做抗锯齿的关键。

5. 三分支像素融合逻辑

cpp

复制代码

int m = mask.at<uchar>(row, col);

m == 255：完全前景，直接复制原图 BGR；
m == 0：完全背景，替换成自定义紫色；
0 < m < 255：边缘过渡区域，做线性 alpha 混合： $out = src \cdot w + color \cdot (1-w),\quad w=\frac{m}{255.0}$ w 为原图权重；1‑w为替换背景颜色权重，实现边缘柔和过渡，没有生硬锯齿。

窗口输出

input image：原始输入图片
背景替换：替换背景之后输出图，物体边缘柔和。

核心优缺点

✅优点：

全自动，不需要用户交互框选；
通过高斯模糊 + alpha 混合，得到柔和物体边缘。

❌缺点：

强假设：左上角像素属于背景。如果左上角是前景物体，分割完全失效；
只依靠颜色聚类，前景和背景颜色相近时分割失败；
K 值需要手动设置 (numCluster=4)。

对比 GrabCut

表格

项目	KMeans 实现背景替换	GrabCut
交互	全自动，无需鼠标	交互式，需要画框
依赖	只依靠像素颜色	颜色 GMM + 空间图割邻域信息
边缘	依靠模糊做软边缘	算法内部输出边缘
缺点	前景背景颜色接近就失效	需要用户交互操作

简答背诵

该代码实现基于 K‑Means 颜色聚类的全自动背景替换。自定义函数mat_to_samples将图像 BGR 像素展开为 N 行 3 列浮点样本矩阵；执行 KMeans 聚类 K=4，得到每个像素类别标签 labels。选取图像左上角像素类别作为背景类别，生成 mask 掩码；对 mask 执行腐蚀去除噪点，再高斯模糊得到带有过渡灰度的软掩码。遍历图像，mask=255 保留原图前景；mask=0 替换为自定义背景色；中间过渡灰度做 alpha 线性混合消除锯齿，输出背景替换结果。该算法完全基于颜色，无需交互，但要求背景颜色和前景差异明显，且图像角落区域必须是背景。

105-案例实战一绿幕背景视频抠图（HSV 颜色阈值绿幕抠图在简单场景、实时应用、教学实验中仍广泛使用；但专业影视 / 直播场景中，已被更精细的算法和深度学习抠图方案补充或替代。）

HSV 颜色空间绿幕抠图：仍在使用，专业场景有更优方案

一句话结论

HSV 颜色阈值绿幕抠图在简单场景、实时应用、教学实验中仍广泛使用；但专业影视 / 直播场景中，已被更精细的算法和深度学习抠图方案补充或替代。

还在用的场景

教学实验：OpenCV 入门经典案例，理解 HSV 颜色空间、inRange 阈值、掩码生成、图像合成的完整流程。
简单实时应用：直播软件的简易抠图、视频会议虚拟背景（部分实现）、嵌入式实时抠图。
绿幕条件好的场景：绿幕均匀、光照稳定、无阴影、主体不含绿色，HSV 阈值法效果好且速度极快。
快速原型验证：项目初期快速验证抠图思路，不需要训练模型。
资源受限设备：纯 CPU、微控制器，几行代码就能跑。

HSV 绿幕抠图的局限性

对绿幕质量要求高：绿幕颜色不均、有褶皱、光照阴影都会导致抠图不干净。
主体含绿色时失效：人物穿绿色衣服、物体有绿色部分，会被一起抠掉。
边缘处理粗糙：头发丝、半透明区域（婚纱、玻璃杯）处理不好，有锯齿或绿边。
需要手动调阈值：不同绿幕、不同光照都要重新调 HSV 上下限。
光照变化敏感：光照变化导致绿色偏移，阈值失效。

专业场景的更优方案

专业软件算法：OBS、Premiere、After Effects 的色度键（Chroma Key），支持溢出抑制、边缘羽化、细节处理。
深度学习抠图：MODNet、BiRefNet、RMBG 等模型，不需要绿幕，自然场景也能抠图，边缘精细。
传统进阶方法：颜色差异法、泊松克隆、alpha matting（闭形式抠图），处理半透明边缘。

HSV 绿幕抠图典型流程（必背）

复制代码

BGR图像 → 转HSV → inRange绿色阈值 → 形态学去噪(开运算/闭运算)
→ 生成掩码 → 反掩码 → 主体与新背景按掩码合成

对比表

表格

抠图方法	适用场景	效果	算力
HSV 颜色阈值	绿幕均匀、简单场景	中（边缘粗糙）	极低
专业 Chroma Key	影视 / 直播	高（边缘精细）	中
深度学习抠图 (MODNet/BiRefNet)	任意背景	极高（头发丝级）	高
Alpha Matting	半透明边缘	极高	中高

简答背诵

HSV 颜色空间绿幕抠图通过 inRange 阈值分割绿色背景、生成掩码、与新背景合成实现。在绿幕均匀、光照稳定的简单场景和教学实验、实时应用中仍广泛使用，优点是简单、速度快、无需训练；但对绿幕质量要求高，主体含绿色、光照变化、头发丝等半透明边缘处理效果有限。专业影视 / 直播场景中，已被更精细的色度键算法和深度学习抠图方案（如 MODNet、BiRefNet）补充或替代。

核心考点

HSV 优于 RGB 做颜色分割：Hue（色调）通道对光照变化更鲁棒，单独控制颜色类别。
绿色选择原因：人皮肤中蓝色 / 红色成分多，绿色最少，且绿色传感器在 CMOS 中占比最高，信噪比好。
溢出抑制（Spill Suppression）：去除主体边缘的绿色反光，专业抠图必备步骤。
形态学操作：开运算去除小噪点，闭运算填充内部空洞。

代码整体概述

该代码实现HSV 颜色空间绿幕抠图（视频版），属于色度键抠图。

读取视频帧，BGR 转 HSV；使用inRange把绿色背景提取为 mask 掩码；
形态学闭运算、腐蚀、高斯模糊，修复 mask 孔洞，生成带 0‑255 过渡的软掩码；
replace_and_blend函数：mask=255 使用替换背景图；mask=0 保留视频前景人物；中间灰度做 Alpha 加权混合，消除硬锯齿；
逐帧处理视频，实时输出抠图结果，ESC 退出。

核心原理：绿幕是特定绿色，在 HSV 空间筛选绿色得到背景掩码，完成背景替换。

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

Mat replace_and_blend(Mat &frame, Mat &mask);
Mat background_01;
Mat background_02;

int main(int argc, char** argv) {
	// 读取两张备选背景图片
	background_01 = imread("C:/opencv/images/bg_01.jpg");
	if (background_01.empty()) {
		printf("could not load background_01 image...\n");
		return -1;
	}
	background_02 = imread("C:/opencv/images/bg_02.jpg");
	if (background_02.empty()) {
		printf("could not load background_02 image...\n");
		return -1;
	}

	// 打开视频文件
	VideoCapture capture;
	capture.open("C:/opencv/images/01.mp4");
	if (!capture.isOpened()) {
		printf("could not find the video file...\n");
		return -1;
	}

	char* title = "input video";
	char* resultWin = "result video";
	namedWindow(title, WINDOW_AUTOSIZE);
	namedWindow(resultWin, WINDOW_AUTOSIZE);

	Mat frame, hsv, mask;
	while (capture.read(frame))
	{
		// BGR转HSV颜色空间
		cvtColor(frame, hsv, COLOR_BGR2HSV);
		// 绿幕颜色阈值筛选，生成mask：绿色区域=255(背景)，其余=0(前景)
		inRange(hsv, Scalar(35, 43, 46), Scalar(155, 255, 255), mask);

		// 形态学操作，修复mask噪声、孔洞
		Mat k = getStructuringElement(MORPH_RECT, Size(3, 3), Point(-1, -1));
		morphologyEx(mask, mask, MORPH_CLOSE, k); //闭运算：先膨胀后腐蚀，填充小孔洞
		erode(mask, mask, k);                     //腐蚀，收缩背景掩码
		GaussianBlur(mask, mask, Size(3, 3), 0, 0);//高斯模糊，生成软边缘过渡

		// 执行替换与alpha混合
		Mat result = replace_and_blend(frame, mask);

		char c = waitKey(1);
		if (c == 27) { //ESC退出
			break;
		}
		imshow(resultWin, result);
		imshow(title, frame);
	}

	waitKey(0);
	return 0;
}

/**
 * @brief 根据mask完成前景背景替换与alpha融合
 * mask=255：使用新背景；mask=0：保留原视频前景；中间灰度做加权混合
 */
Mat replace_and_blend(Mat &frame, Mat &mask) {
	if (frame.empty() || mask.empty()) {
		printf("frame or mask is empty in replace_and_blend\n");
		return Mat();
	}
	if (background_02.empty()) {
		printf("background_02 is empty, cannot blend\n");
		return Mat::zeros(frame.size(), frame.type());
	}

	// 如果背景图尺寸和视频帧不一致，自动缩放背景图和帧对齐
	if (background_02.size() != frame.size()) {
		Mat resizedBg;
		resize(background_02, resizedBg, frame.size());
		background_02 = resizedBg;
	}

	Mat result = Mat::zeros(frame.size(), frame.type());
	int h = frame.rows;
	int w = frame.cols;

	int m = 0;
	double wt = 0;
	int r = 0, g = 0, b = 0;
	int r1 = 0, g1 = 0, b1 = 0;
	int r2 = 0, g2 = 0, b2 = 0;

	// 使用ptr指针访问，速度优于at<>
	for (int row = 0; row < h; row++) {
		uchar* current = frame.ptr<uchar>(row);     //原视频帧行指针
		uchar* bgrow = background_02.ptr<uchar>(row); //替换背景行指针
		uchar* maskrow = mask.ptr<uchar>(row);      //掩码行指针
		uchar* targetrow = result.ptr<uchar>(row); //输出结果行指针

		for (int col = 0; col < w; col++) {
			m = *maskrow++;
			if (m == 255) {
				// mask=255：背景，使用替换背景图片
				*targetrow++ = *bgrow++;
				*targetrow++ = *bgrow++;
				*targetrow++ = *bgrow++;
				current += 3;
			}
			else if (m == 0) {
				// mask=0：前景，保留原始视频像素
				*targetrow++ = *current++;
				*targetrow++ = *current++;
				*targetrow++ = *current++;
				bgrow += 3;
			}
			else {
				// 边缘过渡区域，alpha加权混合
				b1 = *bgrow++;
				g1 = *bgrow++;
				r1 = *bgrow++;

				b2 = *current++;
				g2 = *current++;
				r2 = *current++;

				wt = m / 255.0;
				// 混合公式：输出 = bg*wt + frame*(1‑wt)
				b = b1*wt + b2*(1.0 - wt);
				g = g1*wt + g2*(1.0 - wt);
				r = r1*wt + r2*(1.0 - wt);

				*targetrow++ = b;
				*targetrow++ = g;
				*targetrow++ = r;
			}
		}
	}
	return result;
}

逐段详细解析

1. 全局变量

background_01、background_02：两张备选替换背景图，本代码实际使用background_02。

2. 视频读取与颜色阈值抠图

cpp

复制代码

cvtColor(frame, hsv, COLOR_BGR2HSV);
inRange(hsv, Scalar(35, 43, 46), Scalar(155, 255, 255), mask);

BGR 转 HSV：做颜色筛选优先使用 HSV，色相 H 独立于亮度，抗光照变化比 BGR 好；
inRange：在这个 HSV 区间内的像素置 255（代表绿幕背景），其余置 0（前景人物）。

⚠️关键点：mask含义和前面 Kmeans 示例相反：本代码：mask=255 → 背景（要替换）；mask=0 → 前景（保留）。

3. 形态学处理 + 高斯模糊

cpp

复制代码

morphologyEx(mask, mask, MORPH_CLOSE, k);
erode(mask, mask, k);
GaussianBlur(mask, mask, Size(3,3),0,0);

MORPH_CLOSE 闭运算：填充 mask 内部细小孔洞，消除人物内部误识别为背景的小黑点；
erode 腐蚀：收缩背景掩码，防止人物边缘残留绿色；
高斯模糊：mask 不再只有 0/255，产生 0‑255 灰度过渡，用于边缘 alpha 混合，消除锯齿。

4.replace_and_blend 函数

尺寸自适应：background_02图片尺寸不一定和视频帧一样，resize自动对齐分辨率；
使用ptr<uchar>指针遍历像素，相比at<>()速度更快，视频处理优先用指针；
三分支逻辑：
- m == 255：背景，直接取新背景图像素；
- m == 0：前景，保留原视频帧像素；
- 0<m<255：边缘过渡区域，加权混合： $pixel_{out}=bg\cdot wt + frame\cdot(1-wt),\quad wt=\frac{m}{255.0}$

5. 主循环

capture.read(frame)循环读取视频每一帧；waitKey(1)视频流式等待，间隔 1ms；按 ESC 退出。

窗口输出

input video：原始输入视频；
result video：绿幕抠图替换背景后的输出视频。

关键知识点对比

表格

项目	本绿幕抠图	Kmeans 背景替换	GrabCut 分割
实现原理	HSV 颜色阈值（色度键）	像素颜色聚类	图割 + GMM
交互	全自动	全自动	需要鼠标框选
适用场景	纯色绿幕 / 蓝幕视频	静态图片，背景颜色统一	任意物体抠图
局限	物体不能含有和背景相近的绿色	前景背景颜色接近会出错	需要人工交互

代码存在问题

HSV 阈值是写死的；实际不同光照下绿幕 H/S/V 会偏移，固定阈值效果不稳定；
全局变量background_02在函数内部被 resize 修改，会改变原始图片；
没有处理绿幕反光、物体半透明区域（头发）的高级去绿溢出处理。

简答背诵

该代码实现基于 HSV 颜色阈值的视频绿幕抠图。读取视频帧，BGR 图像转换 HSV 空间；使用inRange筛选绿色背景生成 mask 掩码；通过闭运算填充孔洞、腐蚀消除噪点，高斯模糊生成软边缘掩码。自定义replace_and_blend函数，使用指针快速遍历像素：mask=255 使用替换背景图片；mask=0 保留原视频前景；过渡灰度区域执行 alpha 加权混合，消除锯齿。自动将背景图缩放至和视频帧相同尺寸，逐帧输出抠图结果，ESC 按键退出。该算法属于色度键抠图，适合纯色幕布；缺点是阈值固定，光照变化会影响抠图质量。
补充：mask 含义注意区分：本代码 mask=255 代表背景，和之前 GrabCut、Kmeans 示例 mask 语义相反。

2231

110-背景消除建模(BSM)-02（重要补充代码）

BSM（Background Subtraction Method，背景减除方法）：仍在广泛使用

一句话结论

BSM（背景减除 / 背景建模）没有被淘汰，在静态摄像头运动检测场景中仍是基础且常用的方法；复杂场景下常与深度学习结合使用。

BSM = Background Subtraction Model/Method，是一类方法的统称，包括 MOG、MOG2、KNN、GMG、LSBP 等具体算法。你之前问的 MOG2 就是 BSM 的一种。

还在用的场景

静态摄像头运动检测：固定摄像头下检测移动物体（人、车、异物），是最经典的方案。
资源受限设备：纯 CPU、嵌入式，不需要深度学习推理，速度快、开销小。
简单监控 / 工业场景：室内固定摄像头、流水线异物检测、入侵检测、越界检测。
作为预处理模块：先用 BSM 快速提取运动候选区域，再用 YOLO 做精细分类，兼顾速度和精度。
教学实验：背景减除是计算机视觉运动分析的基础内容。

BSM 的优势

无需训练数据：自动学习背景，不需要标注。
计算量小：CPU 实时，适合嵌入式。
对任意类别有效：只要在动就能检测，不局限于训练过的物体类别。
OpenCV 内置多种算法 ：createBackgroundSubtractorMOG2()、createBackgroundSubtractorKNN() 等直接调用。

局限性

摄像头必须静止：摄像头晃动直接失效。
光照突变敏感：突然开灯、阳光变化产生大量误检。
动态背景干扰：树叶晃动、水波、雨体会被误判为前景。
目标静止后消失：物体静止一段时间会被学习成背景。
无类别识别：只知道 "有东西在动"，不知道是什么。

常见 BSM 算法对比

表格

算法	OpenCV 支持	特点
MOG2	✅	混合高斯，支持阴影检测，最常用
KNN	✅	K 近邻，对复杂背景抗干扰更强
GMG	✅	像素级贝叶斯，适合静态背景
LSBP	contrib	局部纹理特征，对光照变化更鲁棒

工业项目中的实际用法

简单场景直接用 BSM：固定摄像头、背景稳定，足够用。
BSM + 深度学习：BSM 提取运动区域 → YOLO 分类，减少计算量。
纯深度学习：复杂场景直接 YOLO 检测，不依赖背景建模。

简答背诵

BSM（背景减除方法）是一类基于背景建模的运动目标检测算法，包括 MOG2、KNN 等具体实现。它在静态摄像头、资源受限、简单监控场景中仍广泛使用，优点是无需训练、计算量小、能检测任意运动物体；但要求摄像头静止，对光照突变和动态背景敏感，且无类别识别能力。复杂工业场景中常与 YOLO 等深度学习检测结合，或直接转向纯检测方案。

核心考点

BSM 核心思想：建立背景模型 → 当前帧与背景比较 → 差异大的像素判定为前景。
背景模型会在线更新，适应缓慢的光照和场景变化。
输出是二值前景掩码（255 = 前景，0 = 背景）。

112-对象检测与跟踪(基于颜色)-02(基于颜色阈值的方法在特定场景（教学、机器人竞赛、简单工业检测）仍广泛使用；但在通用、复杂场景下已被更鲁棒的检测 + 跟踪方案取代)

工业项目中的实际选择

表格

场景	推荐方案
颜色固定、背景可控、光照稳定	颜色阈值法（简单、快、可靠）
光照变化、背景复杂	YOLO 检测 + ByteTrack 跟踪
多目标、需要 ID 保持	YOLO + ByteTrack/OC-SORT
嵌入式、算力极弱	颜色阈值或轻量化 YOLOv8n

对比表

表格

方法	适用场景	鲁棒性	算力
颜色阈值跟踪	颜色固定、简单场景	低（光照 / 背景敏感）	极低
MOG2 背景建模	静态摄像头、运动检测	中	低
KCF/CSRT	单目标跟踪	中	中
YOLO+ByteTrack	通用多目标跟踪	高	高

简答背诵

基于颜色阈值的运动小球跟踪通过 HSV 颜色空间分割、轮廓检测和质心计算实现目标定位。在颜色固定、背景可控、光照稳定的场景（如机器人竞赛、简单工业检测、教学实验）仍广泛使用，优点是简单、速度快、无需训练；但在通用复杂场景下，因对光照敏感、易受相似颜色干扰、无多目标区分能力，已被 YOLO 检测 + ByteTrack 跟踪等更鲁棒的方案取代。

代码整体概述

实现基于颜色阈值的运动小球目标跟踪 。流程：读取视频，用inRange筛选绿色小球得到二值 mask；开运算去噪、膨胀扩大目标区域；findContours查找全部外轮廓，筛选面积最大轮廓，求取外接矩形；在原图绘制红色矩形框跟踪小球；无轮廓时矩形置 0，ESC 退出。

属于基于颜色的简单目标跟踪，不是 MeanShift、KCF 这类跟踪算法；依赖目标颜色与背景差异大。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace std;
using namespace cv;

Rect roi;
void processFrame(Mat &binary, Rect &rect);

int main(int argc, char* argv) {
	// 打开视频
	VideoCapture capture;
	capture.open("C:/opencv/images/balltest.mp4");
	if (!capture.isOpened()) {
		printf("could not find video file");
		return -1;
	}

	Mat frame, mask;
	// 两个形态学核
	Mat kernel1 = getStructuringElement(MORPH_RECT, Size(3, 3), Point(-1, -1));
	Mat kernel2 = getStructuringElement(MORPH_RECT, Size(5, 5), Point(-1, -1));

	namedWindow("input video", WINDOW_AUTOSIZE);
	namedWindow("track mask", WINDOW_AUTOSIZE);

	while (capture.read(frame)) {
		// BGR空间颜色阈值筛选，提取绿色小球，生成二值mask
		inRange(frame, Scalar(0, 127, 0), Scalar(120, 255, 120), mask);

		// 开运算：先腐蚀后膨胀，去除小噪点
		morphologyEx(mask, mask, MORPH_OPEN, kernel1, Point(-1, -1), 1);
		// 膨胀4次，把小球掩码区域扩大，填补内部细小空洞
		dilate(mask, mask, kernel2, Point(-1, -1), 4);
		imshow("track mask", mask);

		// 轮廓处理，得到最大物体外接矩形roi
		processFrame(mask, roi);
		// 在原图绘制红色跟踪框
		rectangle(frame, roi, Scalar(0, 0, 255), 3, 8, 0);
		imshow("input video", frame);

		char c = waitKey(100); //每一帧等待100ms，控制播放速度
		if (c == 27) {
			break;
		}
	}

	capture.release();
	waitKey(0);
	return 0;
}

/**
 * @brief 轮廓查找，找出面积最大的外部轮廓，输出外接矩形rect
 * @param binary 输入二值图像（白色目标，黑色背景）
 * @param rect 输出最大轮廓的boundingRect
 */
void processFrame(Mat &binary, Rect &rect) {
	vector<vector<Point>> contours;
	vector<Vec4i> hireachy;
	// 查找轮廓：只取最外层轮廓，压缩轮廓点
	findContours(binary, contours, hireachy, RETR_EXTERNAL, CHAIN_APPROX_SIMPLE, Point(0, 0));

	if (contours.size() > 0) {
		double maxArea = 0.0;
		for (size_t t = 0; t < contours.size(); t++) {
			// 计算每个轮廓面积
			double area = contourArea(contours[static_cast<int>(t)]);
			if (area > maxArea) {
				maxArea = area;
				// 获取轮廓最小外接矩形
				rect = boundingRect(contours[static_cast<int>(t)]);
			}
		}
	}
	else {
		// 没有找到轮廓，矩形全部置0
		rect.x = rect.y = rect.width = rect.height = 0;
	}
}

逐段详细解析

1. 全局变量

Rect roi：保存目标物体的外接矩形（x,y,w,h），用于画跟踪框。

2. 形态学核

cpp

复制代码

Mat kernel1 = getStructuringElement(MORPH_RECT, Size(3,3), Point(-1,-1));
Mat kernel2 = getStructuringElement(MORPH_RECT, Size(5,5), Point(-1,-1));

kernel1：3×3 矩形核，用于开运算消除微小噪点；
kernel2：5×5 矩形核，用于膨胀，放大目标白色区域。

3.inRange 颜色阈值

cpp

复制代码

inRange(frame, Scalar(0, 127, 0), Scalar(120, 255, 120), mask);

⚠️注意：这里直接在BGR 空间做阈值，不是 HSV。 B 通道 $0‑120$ ，G 通道 $127‑255$ ，R 通道 $0‑120$ ；满足条件像素 mask=255 白色（小球），不满足 = 0 黑色背景。
缺点：BGR 受亮度影响大，光照变化阈值容易失效，工程一般转 HSV 再 inRange。

4. 形态学操作

cpp

复制代码

morphologyEx(mask, mask, MORPH_OPEN, kernel1, Point(-1,-1),1);

MORPH_OPEN 开运算 = 腐蚀 → 膨胀 作用：消除图像中小的白色噪点，目标物体本身大小基本不变。

cpp

复制代码

dilate(mask, mask, kernel2, Point(-1,-1),4);

膨胀，迭代 4 次：把小球白色区域向外扩张，填补小球内部的小孔洞，让轮廓更加完整。

5.processFrame () 轮廓处理函数

cpp

复制代码

findContours(binary, contours, hireachy, RETR_EXTERNAL, CHAIN_APPROX_SIMPLE, Point(0,0));

RETR_EXTERNAL：只提取最外层轮廓，忽略内部嵌套轮廓；
CHAIN_APPROX_SIMPLE：压缩轮廓点，只保留拐点，减少点数量；
contours：全部轮廓集合，每个轮廓是vector<Point>；
hireachy：轮廓层级，本代码 RETR_EXTERNAL，层级基本不用。

cpp

复制代码

double area = contourArea(contours[t]);

contourArea()计算轮廓包围区域的面积（像素个数）。遍历全部轮廓，记录面积最大的那一个，代表小球。

cpp

复制代码

rect = boundingRect(contours[t]);

boundingRect()：计算轮廓的最小外接正矩形 ，返回Rect(x,y,width,height)。

如果没有任何轮廓，将 rect 全部置 0，跟踪框消失。

6. 绘制跟踪框

cpp

复制代码

rectangle(frame, roi, Scalar(0,0,255),3,8,0);

在原图上绘制红色粗框，标记小球位置。

7. 视频循环

waitKey(100)：每帧等待 100ms，控制视频播放速度；ESC (27) 退出循环。

窗口输出

track mask：二值掩码图，白色是检测到的绿色小球；
input video：原始视频画面，叠加红色跟踪框。

算法优缺点

✅优点

实现简单，计算速度快；
适合颜色特征非常突出的目标。

❌缺点

在 BGR 直接做 inRange，对光照敏感；光照一变，mask 就失效；
画面中只要出现其他大块绿色物体，就会误跟踪；
没有目标预测，物体短暂遮挡后直接丢失；
只能矩形框，不能得到物体实际轮廓。

区分：这是颜色 + 轮廓检测，不是真正的跟踪算法（MeanShift、CamShift、KCF、CSRT）。本算法每一帧都重新检测，没有利用上一帧位置做预测。

简答背诵

该代码实现基于颜色阈值 + 轮廓分析的绿色小球视频检测跟踪。读取视频帧，BGR 空间使用 inRange 筛选绿色目标生成二值 mask；使用开运算去除噪点，膨胀操作补全目标掩码。调用 findContours 查找全部最外层轮廓，遍历计算每个轮廓面积，选出面积最大轮廓，通过 boundingRect 求取外接矩形；在原图绘制红色矩形框标记小球位置；没有轮廓时矩形置零。按 ESC 退出。该方法每帧独立检测，没有目标运动预测，依赖目标颜色与背景差异，BGR 空间阈值易受光照干扰，不属于专用目标跟踪算法。

拓展对比

表格

方法	特点
本代码	颜色 + 轮廓，逐帧检测，无预测
CamShift	基于 HSV 直方图反向投影，具备简单目标跟踪，支持目标大小变化
KCF/CSRT	相关滤波跟踪，初始化后跟踪，抗部分遮挡

视频11111111111111111

115-光流的对象跟踪-03（稀疏光流，代码可以参考以前的博文）
116-光流的对象跟踪-04（稠密光流，代码可以参考以前的博文）

直接用光流做完整对象跟踪在工业中已基本淘汰（易漂移、无重检测）；但光流作为跟踪系统的辅助模块（帧间预测、降算力）仍广泛使用，光流算法本身也在持续发展。

一句话结论

光流（Optical Flow）本身作为运动估计工具仍广泛使用；但直接用光流做完整对象跟踪在工业中已较少单独使用，更多作为跟踪 / 检测系统的辅助模块。

光流算法本身还在用的场景

运动估计与分析：视频稳定、动作识别、视频插帧、SLAM 视觉里程计。
跟踪辅助：KCF/CSRT 等跟踪器内部可能用光流辅助；检测 + 跟踪系统中用光流做帧间预测。
无监督 / 自监督学习：光流是视频理解任务的重要监督信号。
简单运动检测：Farneback 稠密光流做整体运动分析。
教学实验：Lucas-Kanade 稀疏光流是经典 CV 课程内容。

为什么直接用光流做对象跟踪已少用

漂移累积：光流是帧间增量估计，长时间跟踪误差累积，目标容易跑偏。
无重检测能力：目标被遮挡后再出现，无法自动恢复。
对光照、快速运动敏感：光照变化、大位移时光流估计不准。
稀疏光流依赖角点：目标纹理少、角点丢失时跟踪失败。
被更优方案取代 ：
- 单目标：KCF/CSRT（相关滤波）更稳定
- 多目标：YOLO + ByteTrack/OC-SORT（检测驱动，ID 保持，遮挡恢复）

光流的两类核心方法

表格

类型	代表算法	特点
稀疏光流	Lucas-Kanade (LK)	只跟踪角点等特征点，速度快，OpenCV `calcOpticalFlowPyrLK`
稠密光流	Farneback、DIS、RAFT	计算每个像素的运动，精度高，计算量大

工业项目中的实际用法

光流 + 检测器：用光流做帧间预测，减少检测器调用频率（如每 5 帧检测一次，中间用光流跟踪），降低算力。
光流 + 跟踪器：辅助相关滤波跟踪器处理快速运动。
运动分析任务：视频稳定、动作识别、异常行为检测，光流是核心特征。
简单场景：固定摄像头、目标运动平缓、纹理丰富，LK 光流可做轻量跟踪。

对比表

表格

跟踪方案	工业地位	特点
Lucas-Kanade 光流	教学 / 辅助模块	特征点跟踪，速度快，易漂移
KCF/CSRT	传统跟踪常用	相关滤波，稳定，无重检测
YOLO+ByteTrack	工业主流	检测驱动，多目标，ID 保持
光流 + 检测混合	特定场景优化	降算力，帧间预测

简答背诵

光流是经典的运动估计算法，分为稀疏光流（如 Lucas-Kanade）和稠密光流（如 Farneback、RAFT）。光流本身仍广泛用于视频稳定、动作识别、SLAM 和跟踪辅助；但直接用光流做完整对象跟踪在工业中已较少单独使用，因为存在漂移累积、无重检测能力、对光照和快速运动敏感等问题，已被 KCF/CSRT 和 YOLO+ByteTrack 等方案取代。实际项目中常将光流作为辅助模块，与检测器结合以降低算力开销。

核心考点

Lucas-Kanade 光流假设：亮度恒定、小运动、空间一致性。
金字塔 LK 光流（calcOpticalFlowPyrLK）：解决大位移问题，从顶层到底层逐层细化。
光流跟踪流程：检测角点 → 计算下一帧光流 → 过滤好的跟踪点 → 绘制轨迹。

光流分类

1、按照计算像素范围划分（最常考）

① 稀疏光流 Sparse Optical Flow

代表：LK (Lucas‑Kanade) 光流

只对少数特征角点计算运动矢量，不是全部像素
需要先检测角点（goodFeaturesToTrack），再跟踪这些点
计算速度快，资源消耗小
输出：前后两帧对应的特征点坐标集合
用途：目标跟踪、SLAM、特征点追踪

② 稠密光流 Dense Optical Flow

代表：Farneback 光流 calcOpticalFlowFarneback

图像每一个像素都计算运动向量 (dx,dy)
不需要提取角点，对整张图所有像素计算
计算量大，速度慢
输出：CV_32FC2的 Mat，每个像素 Point2f (dx, dy)
用途：运动区域分割、运动检测、视频稳像

2、按照求解方法划分

基于梯度的方法（LK、Farneback）

核心假设：亮度恒定、小运动、空间一致；依靠图像灰度梯度求解。大位移时配合图像金字塔，解决大运动问题。

基于匹配的方法 块匹配，把图像分小块，在下一帧搜索相似块，得到位移。

3、按照图像金字塔

单层光流：只在原图计算，只能处理很小位移
金字塔光流 （LK 金字塔 / Farneback 自带金字塔）：先在缩小图算粗略运动，逐层回推原图，可以处理物体大位移。

4、另外两个概念

时间光流：相邻两帧之间的运动（我们代码里用的）
还有深度学习光流：RAFT‑Flow，不属于 OpenCV 传统光流。

对比速记表

表格

类型	算法	计算对象	速度
稀疏光流	LK 金字塔光流	少量角点	快
稠密光流	Farneback	全部像素	慢

考试简答：光流分为稀疏光流 和稠密光流。稀疏光流以 LK 光流为代表，只跟踪部分特征角点，计算速度快；稠密光流以 Farneback 算法为代表，为图像每个像素计算运动偏移，计算量大，可以得到完整运动场。二者都可以配合图像金字塔，解决物体大位移运动。

光流三个基本假设（简答题）

亮度恒定：同一个物体点在相邻帧灰度不变
时间连续（小运动）：帧间物体移动距离不能过大
空间一致性：邻近的像素运动基本相同

当物体运动位移很大，破坏小运动假设 → 使用图像金字塔，逐层缩小图像，把大位移变成小位移。

120-CAMShift对象跟踪-04（CAMShift 作为独立的完整对象跟踪方案在工业中已基本淘汰；但在教学实验和颜色固定、背景可控的简单场景中仍在使用）

代码整体概述

该代码实现 CamShift 目标跟踪算法（Continuously Adaptive Mean‑Shift）。流程：

第一帧使用selectROI手动框选要跟踪的目标；
提取 ROI 区域的 Hue（色相）一维直方图，做归一化，作为目标颜色模板；
对后续每一帧，计算直方图反向投影 backprojection，得到概率图，像素值越大代表越像目标颜色；
CamShift 算法在反向投影图上迭代搜索目标，输出旋转外接矩形RotatedRect；
使用ellipse绘制旋转跟踪框，可以适应目标旋转、大小缩放；
同时可视化目标颜色直方图，ESC 退出。

CamShift = MeanShift + 自适应窗口大小；MeanShift 窗口固定，CamShift 会自动改变窗口尺寸，支持目标放大缩小、旋转。核心依靠颜色直方图做跟踪，对颜色特征依赖强。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <opencv2/video/tracking.hpp>
#include <iostream>
#include <math.h>

using namespace cv;
using namespace std;

int smin = 15;
int vmin = 40;
int vmax = 256;
int bins = 16;

int main(int argc, char** argv) {
	VideoCapture capture;
	capture.open("C:/opencv/images/balltest.mp4");
	if (!capture.isOpened()) {
		printf("could not find video data file...\n");
		return -1;
	}
	namedWindow("CAMShift Tracking", WINDOW_AUTOSIZE);
	namedWindow("ROI Histogram", WINDOW_AUTOSIZE);

	bool firstRead = true;
	float hrange[] = { 0, 180 };    // H通道范围0~180
	const float* hranges = hrange;

	Rect selection;                 //初始选择ROI
	Mat frame, hsv, hue, mask, hist, backprojection;
	Mat drawImg = Mat::zeros(300, 300, CV_8UC3); //直方图绘制画布

	while (capture.read(frame)) {
		if (firstRead) {
			//手动框选跟踪目标
			Rect2d first = selectROI("CAMShift Tracking", frame);
			selection.x = first.x;
			selection.y = first.y;
			selection.width = first.width;
			selection.height = first.height;
			printf("ROI.x= %d, ROI.y= %d, width = %d, height= %d", selection.x, selection.y, selection.width, selection.height);
		}

		// BGR转HSV颜色空间
		cvtColor(frame, hsv, COLOR_BGR2HSV);
		// mask：过滤低饱和度、低亮度像素，去除阴影、噪声
		inRange(hsv, Scalar(0, smin, vmin), Scalar(180, vmax, vmax), mask);

		// 提取hue色相通道，单独拿出来做直方图
		hue = Mat(hsv.size(), hsv.depth());
		int channels[] = { 0, 0 };
		mixChannels(&hsv, 1, &hue, 1, channels, 1);

		if (firstRead) {
			//截取ROI区域的hue和对应的mask
			Mat roi(hue, selection);
			Mat maskroi(mask, selection);
			//计算目标ROI的色相直方图
			calcHist(&roi, 1, 0, maskroi, hist, 1, &bins, &hranges);
			normalize(hist, hist, 0, 255, NORM_MINMAX);

			//========绘制直方图可视化========
			int binw = drawImg.cols / bins;
			Mat colorIndex = Mat(1, bins, CV_8UC3);
			for (int i = 0; i < bins; i++) {
				colorIndex.at<Vec3b>(0, i) = Vec3b(saturate_cast<uchar>(i * 180 / bins), 255, 255);
			}
			cvtColor(colorIndex, colorIndex, COLOR_HSV2BGR);
			for (int i = 0; i < bins; i++) {
				int  val = saturate_cast<int>(hist.at<float>(i)*drawImg.rows / 255);
				rectangle(drawImg, Point(i*binw, drawImg.rows), Point((i + 1)*binw, drawImg.rows - val), Scalar(colorIndex.at<Vec3b>(0, i)), -1, 8, 0);
			}
		}

		// 计算直方图反向投影
		calcBackProject(&hue, 1, 0, hist, backprojection, &hranges);
		//和mask做按位与，过滤低饱和低亮度噪声
		backprojection &= mask;

		// CamShift跟踪算法
		RotatedRect trackBox = CamShift(backprojection, selection, TermCriteria((TermCriteria::COUNT | TermCriteria::EPS), 10, 1));

		//绘制旋转椭圆跟踪框，支持目标旋转、缩放
		ellipse(frame, trackBox, Scalar(0, 0, 255), 3, 8);

		if (firstRead) {
			firstRead = false;
		}
		imshow("CAMShift Tracking", frame);
		imshow("ROI Histogram", drawImg);

		char c = waitKey(50);
		if (c == 27) {
			break;
		}
	}

	capture.release();
	waitKey(0);
	return 0;
}

逐段详细解析

1. 全局参数

smin=15：饱和度下限；vmin=40亮度下限；过滤灰暗、阴影像素；
bins=16：直方图 bin 数量，把 H (0‑180) 划分为 16 组；
hrange[]={0,180}：HSV 中 H 通道取值范围。

2.selectROI

cpp

复制代码

Rect2d first = selectROI("CAMShift Tracking", frame);

弹窗，手动鼠标框选跟踪目标，只在第一帧执行。

3.HSV 转换 + mask 过滤

cpp

复制代码

cvtColor(frame, hsv, COLOR_BGR2HSV);
inRange(hsv, Scalar(0, smin, vmin), Scalar(180, vmax, vmax), mask);

mask 作用：过滤饱和度很低、亮度很低的像素，避免阴影、灰度背景干扰颜色直方图。

4.mixChannels 提取 Hue 通道

cpp

复制代码

mixChannels(&hsv,1,&hue,1,channels,1);

把 HSV 图像的第 0 通道 (H 色相) 复制到 hue 矩阵，只使用色相 H 做直方图，消除亮度影响。

5.calcHist 计算目标直方图（第一帧）

cpp

复制代码

calcHist(&roi, 1, 0, maskroi, hist, 1, &bins, &hranges);
normalize(hist, hist,0,255,NORM_MINMAX);

截取框选 ROI 区域，计算一维色相直方图，作为目标颜色模板；
normalize归一化到 0‑255，消除目标明暗影响。

直方图可视化：每一个 bin 对应一种色相，柱子高度代表该颜色在目标中占比。

6.calcBackProject 直方图反向投影

cpp

复制代码

calcBackProject(&hue,1,0,hist,backprojection,&hranges);
backprojection &= mask;

反向投影：把输入图像每个像素，去查目标直方图；输出一张概率图。

像素越接近目标颜色 → 值越接近 255（白色）；
不像目标颜色 → 值接近 0（黑色）。

CamShift 算法就是在这张概率图上搜索目标位置。

7.CamShift 核心函数

cpp

复制代码

RotatedRect trackBox = CamShift(backprojection, selection, TermCriteria((TermCriteria::COUNT | TermCriteria::EPS),10,1));

参数说明：

backprojection：反向投影概率图；
selection：输入输出；输入上一帧搜索窗口，输出更新后的窗口位置；
TermCriteria迭代终止条件：最多迭代 10 次，或者中心移动小于 1 像素停止迭代。

返回值RotatedRect trackBox：旋转矩形，包含中心、宽高、旋转角度。

区别于 MeanShift：MeanShift 只返回窗口位置，窗口大小固定；CamShift 会自动调整窗口大小，支持物体放大缩小、旋转。

8.ellipse 绘制旋转框

cpp

复制代码

ellipse(frame, trackBox, Scalar(0,0,255),3,8);

RotatedRect 可以直接交给 ellipse 绘制椭圆旋转跟踪框，不是普通正矩形。

9.firstRead 标志

只在第一帧：框选 ROI、计算目标直方图、绘制直方图画布；后续帧不再重新计算直方图，一直复用第一帧的颜色模板。

窗口输出

CAMShift Tracking：视频画面，红色旋转椭圆跟踪框；
ROI Histogram：目标颜色色相直方图。

CamShift / MeanShift 对比

表格

算法	窗口	输出	特点
MeanShift	窗口大小固定	Rect 普通矩形	不能适应目标缩放旋转
CamShift	自适应窗口大小	RotatedRect 旋转矩形	支持目标放大、缩小、旋转

优缺点

✅优点

算法简单，速度快；
可以适应目标旋转、尺寸变化；
不需要特征点，依靠颜色跟踪。

❌缺点

完全依赖颜色；画面出现和目标颜色相近物体，容易漂移丢失；
目标颜色发生变化（光照变化）跟踪失效；
没有模板更新，全程使用第一帧直方图；目标颜色改变无法自适应；
物体完全遮挡之后跟踪框会飘走。

简答背诵

该代码实现 CamShift 目标跟踪。第一帧手动框选跟踪目标；图像转为 HSV 空间，提取色相 H 通道，计算目标 ROI 区域的色相归一化直方图作为颜色模板。后续每一帧计算直方图反向投影，生成目标颜色概率图；CamShift 算法在概率图迭代搜索目标，自动调整搜索窗口大小，返回旋转外接矩形 RotatedRect；使用 ellipse 绘制旋转椭圆跟踪框。CamShift 在 MeanShift 基础上增加窗口自适应，可以处理目标缩放与旋转；缺点是依赖颜色特征，相似颜色物体容易造成跟踪漂移。
补充：反向投影：根据目标直方图，把图像每个像素映射为属于目标的概率，值越大越像目标。

视频11111111111111111111111

121-视频中移动对象统计（MOG2 背景建模：仍在使用，静态摄像头场景的经典选择）

MOG2 背景建模：仍在使用，静态摄像头场景的经典选择

一句话结论

MOG2 没有被淘汰，在静态摄像头、简单运动目标检测场景中仍是常用的传统方法；但在复杂场景下，工业项目常结合或转向深度学习检测方案。

还在用的场景

静态摄像头运动检测：固定摄像头下检测移动物体（人、车、球等），是最经典的方案。
资源受限设备：纯 CPU、嵌入式设备，不需要深度学习推理，速度快、开销小。
简单监控场景：室内固定摄像头、工业流水线异物检测、简单入侵检测。
教学实验：背景减除、运动目标检测的入门必学算法。
作为预处理模块：先 MOG2 提取运动区域，再做后续识别 / 跟踪，减少计算量。

MOG2 的优势

自动学习背景：不需要手动标注，自动适应光照缓慢变化。
支持阴影检测：可区分前景和阴影（阴影输出灰色掩码）。
计算量小：CPU 实时，适合嵌入式。
OpenCV 内置 ：createBackgroundSubtractorMOG2() 直接调用，无需额外模型。

局限性（复杂场景下的问题）

摄像头必须静止：摄像头晃动直接失效。
光照突变：突然开灯、闪光灯、阳光变化会产生大量误检。
动态背景：树叶晃动、水波、喷泉、雨体会被误判为前景。
目标静止后消失：物体静止一段时间会被学习成背景，不再被检测。
无类别识别：只知道 "有东西在动"，不知道是什么物体。

工业项目中的实际用法

简单场景直接用 MOG2：固定摄像头、背景稳定，足够用。
MOG2 + 深度学习：先用 MOG2 快速提取运动候选区域，再用 YOLO 做精细分类，兼顾速度和精度。
纯深度学习：复杂场景直接用 YOLO 检测，不依赖背景建模。

对比表

表格

背景建模算法	现状	特点
MOG2	仍广泛使用	混合高斯，支持阴影，自动学习背景
KNN	可用	K 近邻背景建模，对复杂背景抗干扰更强
MOG (v1)	基本淘汰	初代混合高斯，被 MOG2 取代
YOLO 检测	复杂场景主流	不依赖背景，直接检测物体类别

简答背诵

MOG2 是基于混合高斯模型的背景减除算法，在静态摄像头运动目标检测场景中仍广泛使用，尤其适合资源受限设备和简单监控场景。它能自动学习背景、支持阴影检测、计算量小；但要求摄像头静止，对光照突变、动态背景和静止目标处理有限。复杂工业场景中，常与 YOLO 等深度学习检测结合使用，或直接转向纯检测方案。

代码整体说明

该代码实现 MOG2 背景建模（背景减除）运动目标检测 。原理：createBackgroundSubtractorMOG2 混合高斯模型，区分背景与前景运动物体；得到前景掩码，经过阈值、开运算去噪；轮廓检测筛选面积足够大的运动目标，绘制矩形框并且给目标编号；统计画面中运动物体数量；ESC 退出。

MOG2：混合高斯背景建模，OpenCV 内置背景差分算法，适合视频静态摄像头场景；摄像头不能晃动。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main(int argc, char**) {
	VideoCapture capture;
	capture.open("C:/opencv/images/mulballs.mp4");
	if (!capture.isOpened()) {
		printf("could not load video data...\n");
		return -1;
	}

	namedWindow("input video", WINDOW_AUTOSIZE);
	namedWindow("motion objects", WINDOW_AUTOSIZE);

	// 创建MOG2混合高斯背景减除器
	Ptr<BackgroundSubtractor> pMOG2 = createBackgroundSubtractorMOG2();
	Mat kernel = getStructuringElement(MORPH_RECT, Size(3, 3), Point(-1, -1));

	vector<vector<Point>> contours;
	vector<Vec4i> hireachy;
	int count = 0;

	Mat frame, gray, mogMask;
	while (capture.read(frame)) {
		imshow("input video", frame);
		// 背景建模，输出前景掩码mogMask
		pMOG2->apply(frame, mogMask);
		// 二值化，过滤微弱噪声
		threshold(mogMask, mogMask, 100, 255, THRESH_BINARY);
		// 开运算：腐蚀+膨胀，去除小噪点
		morphologyEx(mogMask, mogMask, MORPH_OPEN, kernel, Point(-1, -1));

		// 查找最外层轮廓
		findContours(mogMask, contours, hireachy, RETR_EXTERNAL, CHAIN_APPROX_SIMPLE, Point(0, 0));
		count = 0;
		char numText[8];
		for (size_t t = 0; t < contours.size(); t++) {
			double area = contourArea(contours[t]);
			// 过滤面积过小的噪声轮廓
			if (area < 1000) continue;
			Rect selection = boundingRect(contours[t]);
			// 过滤宽高太小的目标
			if (selection.width < 30 || selection.height < 30) continue;

			count++;
			// 绘制红色外接矩形框
			rectangle(frame, selection, Scalar(0, 0, 255), 2, 8);

			sprintf(numText, "%d", count);
			// ⚠️这里代码有BUG！！！
			putText(frame, numText, Point(selection.x, selection.y), cv::FONT_HERSHEY_SIMPLEX, FONT_HERSHEY_PLAIN, Scalar(255, 0, 0), 1, 8);
		}

		imshow("motion objects", frame);
		char c = waitKey(50);
		if (c == 27) {// ESC
			break;
		}
	}

	capture.release();
	waitKey(0);
	return 0;
}

逐段解析

1. 创建 MOG2 背景模型

cpp

复制代码

Ptr<BackgroundSubtractor> pMOG2 = createBackgroundSubtractorMOG2();

MOG2：混合高斯背景建模算法；
apply(frame, mogMask)：输入当前帧，输出mogMask前景掩码；
掩码规则：白色 255 代表运动前景，黑色 0 代表背景；会自动学习背景，光照缓慢变化可以适应。

注意：刚启动前若干帧模型在学习背景，mask 会有很多噪点，需要等待模型收敛。

2. 预处理掩码

cpp

复制代码

threshold(mogMask, mogMask, 100, 255, THRESH_BINARY);

MOG2 输出 mask 是 0‑255 浮点 / 灰度图；二值化，大于 100 置 255，过滤微弱阴影噪声。

cpp

复制代码

morphologyEx(mogMask, mogMask, MORPH_OPEN, kernel, Point(-1, -1));

开运算：先腐蚀，后膨胀；消除图像中小白色噪点，物体整体大小基本不变。

3.findContours 轮廓查找

cpp

复制代码

findContours(mogMask, contours, hireachy, RETR_EXTERNAL, CHAIN_APPROX_SIMPLE, Point(0, 0));

RETR_EXTERNAL：只获取最外层轮廓，忽略内部嵌套轮廓；
contours：存放所有检测到轮廓集合。

4. 轮廓筛选逻辑

cpp

复制代码

double area = contourArea(contours[t]);
if (area < 1000) continue;
Rect selection = boundingRect(contours[t]);
if (selection.width < 30 || selection.height < 30) continue;

contourArea()计算轮廓像素面积；过滤面积小于 1000 的噪声；
boundingRect()获取轮廓正外接矩形；过滤宽高小于 30 像素过小目标；
count++：有效运动目标计数。

cpp

复制代码

rectangle(frame, selection, Scalar(0,0,255),2,8);

绘制红色矩形框标记运动物体。

⚠️代码 BUG：putText 参数写错！

cpp

复制代码

//错误原代码
putText(frame, numText, Point(selection.x, selection.y), cv::FONT_HERSHEY_SIMPLEX, FONT_HERSHEY_PLAIN, Scalar(255, 0, 0), 1, 8);

putText 函数原型：

cpp

复制代码

putText(图像,文字,坐标,字体类型,字体缩放系数,颜色,线宽,线型)

第 4 参数：字体；第 5 参数：缩放大小（double），不能再传字体！

✅修复后正确行：

cpp

复制代码

putText(frame, numText, Point(selection.x, selection.y), cv::FONT_HERSHEY_SIMPLEX, 1.0, Scalar(255, 0, 0), 1, 8);

5. 窗口输出

input video：原始视频；
motion objects：绘制框 + 编号之后的视频画面。

waitKey(50)每帧等待 50ms，控制播放速度；ESC 退出。

MOG2 背景建模原理简述

维护多个高斯分布，用来描述背景每个像素；
当前像素和背景模型匹配，判定背景；不匹配判定前景（运动物体）；
模型会慢慢更新，适应光照缓慢变化；
缺点：容易产生阴影，MOG2 可以开启阴影检测，阴影输出灰色掩码。

优缺点

✅优点

静态摄像头下检测运动物体效果好；
自动学习背景，不需要手动设置阈值；
速度较快。

❌缺点

摄像头晃动直接失效；
树叶晃动、水波、光照突变会产生大量噪点；
物体静止一段时间后，会被学习成背景，目标消失；
会产生阴影干扰，需要额外处理。

简答背诵

该代码使用 MOG2 混合高斯背景建模实现运动目标检测。读取视频，调用 BackgroundSubtractorMOG2 的 apply 得到前景掩码；经过二值化、开运算去除噪声；findContours 查找前景轮廓，通过面积、轮廓外接矩形宽高过滤虚假目标；对有效运动目标绘制红色外接矩形并编号计数。MOG2 算法适合静态摄像机场景，可以自动学习背景；物体静止过久会被当作背景，光照突变、树叶抖动容易产生误检测。

拓展对比

MOG2：混合高斯，支持阴影检测；
KNN 背景减除：K 近邻背景建模，对复杂背景抗干扰更强。

补充：如果想要去掉阴影，创建模型时：

cpp

复制代码

Ptr<BackgroundSubtractor> pMOG2 = createBackgroundSubtractorMOG2(500,16,false);

第三个参数detectShadows=false关闭阴影检测。

视频1111111111111111111

122-扩展模块中的跟踪方法介绍（已经废弃）

123-扩展模块中的多对象跟踪（已经废弃）

对比总结表

方案	现状	特点
MultiTracker	废弃（OpenCV4 删除）	只是外壳，不要用
KCF / CSRT 单目标跟踪	仍可用，contrib 模块	轻量 CPU；无重检测，跟丢无法恢复；适合简单场景、课程实验
YOLO+ByteTrack	工业主流	深度学习，自动检测 + ID 维持，抗遮挡，算力要求高

简答背诵

MultiTracker 是 OpenCV3 提供的多目标跟踪封装类，OpenCV4 已经移除，现在需要手动使用vector<Ptr<Tracker>>管理多个跟踪器实例。

KCF、CSRT 单目标跟踪器仍然保留在 opencv‑contrib 扩展模块；优点是 CPU 速度快，不需要深度学习；缺点是没有重检测机制，目标被遮挡后容易漂移丢失，适合简单场景与教学实验。

工业实际多目标跟踪，一般采用 YOLO 检测配合 ByteTrack/OC‑SORT 等检测驱动式跟踪算法。

126-使用GoogleNet模型实现图像分类-02（GoogLeNet（Inception v1）作为图像分类的工业首选方案已被淘汰；但在教学实验、论文基线、简单分类任务和遗留项目中仍在使用。）

128-使用SSD模型实现对象检测-02（SSD 作为对象检测的工业首选方案已被 YOLO 系列（v5/v8）取代；但作为经典基线、教学实验、MobileNet-SSD 轻量部署和遗留项目仍在使用。）

129-MobileNet模型实时对象检测（MobileNet 作为轻量级骨干网络没有淘汰，仍在移动端 / 嵌入式实时检测中广泛使用；但 MobileNet-SSD 这个具体检测组合在工业新项目中已被 YOLOv8n/s 等轻量检测模型取代。）

133-GOTURN模型实现视频对象跟踪（GOTURN 作为视频对象跟踪方案在工业中已基本淘汰，OpenCV-contrib 的`TrackerGOTURN`接口仍保留但工程不再使用，仅用于教学和理解早期深度学习跟踪范式。）

135-均值方差与协方差协方差矩阵

代码整体说明

这份代码演示两个 OpenCV 统计函数：

meanStdDev()：计算图像每个通道的均值、标准差
calcCovarMatrix()：计算样本集的协方差矩阵、样本均值

协方差矩阵是 PCA 主成分分析的前置基础，PCA 就是对协方差矩阵做特征值分解。

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main(int argc, char** argv) {
	Mat image = imread("C:/opencv/images/blank.png");
	if (image.empty()) {
		printf("could not load image...\n");
		return -1;
	}
	imshow("input image", image);

	// 计算图像各通道均值、标准差
	Mat means, stddev;
	meanStdDev(image, means, stddev);
	printf("means rows : %d, means cols %d\n", means.rows, means.cols);
	printf("stddev rows : %d, stddev cols %d\n", stddev.rows, stddev.cols);
	for (int row = 0; row < means.rows; row++) {
		printf("mean %d = %.3f\n", row, means.at<double>(row));
		printf("stddev %d = %.3f\n", row, stddev.at<double>(row));
	}

	// 构造5个样本，每个样本3维；一行是一个样本
	Mat samples = (Mat_<double>(5, 3) <<
		90, 60, 90,
		90, 90, 30,
		60, 60, 60,
		60, 60, 90,
		30, 30, 30);
	Mat cov, mu;
	// 计算协方差矩阵 + 样本均值
	calcCovarMatrix(samples, cov, mu, COVAR_NORMAL | COVAR_ROWS);

	cout << "=============================" << endl;
	cout << "cov : " << endl;
	cout << cov/5 << endl;

	cout << "means : "<< endl;
	cout << mu << endl;

	waitKey(0);
	return 0;
}

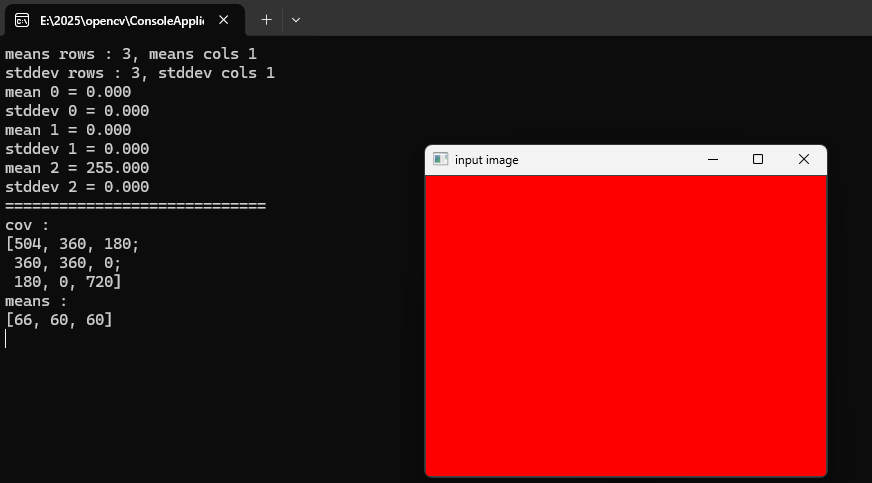

逐段解析

① meanStdDev 图像均值与标准差

复制代码

Mat means, stddev;
meanStdDev(image, means, stddev);

函数原型：

复制代码

void meanStdDev(InputArray src, OutputArray mean, OutputArray stddev);

src：输入图像，可以单通道 / 三通道 BGR；
means：输出，N 行 1 列列矩阵，N 等于通道数；每个值对应一个通道像素均值；
stddev：输出，同样 N 行 1 列，每个通道像素标准差。

如果是 BGR 彩色图：means.rows =3，顺序 B、G、R。标准差：反映像素灰度波动大小；画面越杂乱，stddev 数值越大；纯色图 stddev≈0。

循环打印每个通道均值、标准差。

② calcCovarMatrix 协方差矩阵计算

复制代码

Mat samples = (Mat_<double>(5, 3) <<
	90, 60, 90,
	90, 90, 30,
	60, 60, 60,
	60, 60, 90,
	30, 30, 30);

构造样本矩阵：5 个样本，每个样本 3 个特征维度，一行代表一个样本。

复制代码

calcCovarMatrix(samples, cov, mu, COVAR_NORMAL | COVAR_ROWS);

参数说明：

samples：输入样本数据
cov：输出协方差矩阵（注意：OpenCV 输出的是未除以样本数的求和结果）
mu：输出样本均值向量
标志位：

COVAR_ROWS：矩阵每一行是一个样本
COVAR_NORMAL：计算普通协方差模式

⚠️重要坑： calcCovarMatrix输出的cov是求和协方差矩阵，没有做归一化除以样本数目 。想要标准协方差矩阵，需要手动除以样本数量，示例中：cov /5。

输出：

mu：1×3 向量，5 个样本各个维度的平均值
cov/5：3×3 标准协方差矩阵。

数学关系考点

PCA 算法完整流程：

求样本均值 mu
calcCovarMatrix 得到协方差矩阵
对协方差矩阵做特征值分解 eigen()
取前 k 个最大特征值对应的特征向量作为投影基。

OpenCV 的cv::PCA类内部就是封装了以上三步。

标志位补充

表格

标志	含义
COVAR_ROWS	每一行是一个样本
COVAR_COLS	每一列是一个样本
COVAR_NORMAL	标准协方差计算

简答背诵

meanStdDev()计算图像每个通道像素均值与标准差；彩色图像输出 3 行 1 列的 mean、stddev 矩阵，分别对应 B/G/R 通道。标准差反映像素灰度离散程度。
calcCovarMatrix()用于计算样本集协方差矩阵与样本均值；COVAR_ROWS代表一行是一个样本；该函数输出 cov 为求和形式，需要手动除以样本个数得到标准协方差矩阵。
协方差矩阵是 PCA 降维的数学基础，协方差矩阵描述各个特征之间的相关性。

记忆坑

meanStdDev输出是列向量（通道数行，1 列）。
calcCovarMatrix返回 cov 没有归一化，必须自己除以样本数。
协方差矩阵一定是实对称方阵 ，所以可以直接交给cv::eigen()做特征分解。

136-特征值与特征向量

代码整体说明

该代码调用 OpenCV 的 eigen() 函数，求解实对称矩阵的特征值与特征向量。

数学：对于方阵A，满足 $A\boldsymbol{v}=\lambda \boldsymbol{v}$；$\lambda$ 是特征值，$\boldsymbol{v}$ 是对应的特征向量。注意：cv::eigen() 只支持实对称矩阵，输入非对称矩阵会得到错误结果。

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main(int argc, char** argv) {
	// 构造2×2 实对称矩阵
	Mat data = (Mat_<double>(2, 2) <<
		2, 4,
		4, 2);

	Mat eigenvalues, eigenvector;
	// 计算特征值、特征向量
	eigen(data, eigenvalues, eigenvector);

	// 循环打印每一个特征值
	for (int i = 0; i < eigenvalues.rows; i++) {
		printf("eigen value %d  :  %.3f \n", i, eigenvalues.at<double>(i));
	}

	//输出特征向量矩阵
	cout << " eigen vector : " << endl;
	cout << eigenvector << endl;

	waitKey(0);
	return 0;
}

逐段解析

1. 构造输入矩阵

cpp

复制代码

Mat data = (Mat_<double>(2, 2) <<
	2, 4,
	4, 2);

创建2行2列 double类型矩阵：

$data= \begin{bmatrix} 2 & 4 \\ 4 & 2 \end{bmatrix}$

这是实对称矩阵 （$A^T=A$），满足cv::eigen()输入要求。

2.eigen 函数原型

cpp

复制代码

bool eigen(InputArray src, OutputArray eigenvalues, OutputArray eigenvectors=noArray());

src：输入，实对称方阵，只能 CV_64F (double)
eigenvalues：输出，列向量 ，特征值，按从大到小降序排列
eigenvectors：输出，特征向量矩阵；每一行是一个归一化的特征向量

⚠️重要记忆： OpenCV eigen()：每一行 = 一条特征向量，不是列！很多教材数学定义特征向量为列向量，这里要注意存储格式差异。

3. 打印特征值

cpp

复制代码

for (int i = 0; i < eigenvalues.rows; i++) {
	printf("eigen value %d  :  %.3f \n", i, eigenvalues.at<double>(i));
}

eigenvalues是 N×1 列矩阵，存放各个特征值，从大到小排序。

本样例矩阵数学求解：

$\begin{vmatrix} 2-\lambda &4\\ 4 &2-\lambda \end{vmatrix}=0 \Rightarrow \lambda_1=6,\ \lambda_2=-2$

程序输出：

plaintext

复制代码

eigen value 0  :  6.000
eigen value 1  :  -2.000

4. 输出特征向量矩阵

cpp

复制代码

cout << " eigen vector : " << endl;
cout << eigenvector << endl;

输出矩阵两行分别对应 λ=6、λ=-2 的归一化特征向量。

理论结果： $\lambda_1=6$ 对应向量 $ $0.7071,\\ 0.7071$ $ $\lambda_2=-2$ 对应向量 $ $-0.7071,\\ 0.7071$ $

输出：

plaintext

复制代码

[0.7071067811865476, 0.7071067811865476;
 -0.7071067811865476, 0.7071067811865476]

每一行是单位长度（归一化）特征向量。

5.waitKey(0)

防止控制台窗口直接一闪关闭。

⚠️关键坑点（考试常考）

cv::eigen() 只接受实对称矩阵，普通非对称方阵不能用这个函数求特征值。
输入必须是double(CV_64F)，float会报错。
输出eigenvectors：行是特征向量，不是列向量，和数学课本写法不一样。
特征值输出降序排列，最大的放第 0 行，PCA 算法就是利用这个性质，取前面大特征值对应的向量做主成分。

和 PCA 的关系

PCA 算法内部核心就是做特征值分解：

计算数据协方差矩阵（实对称）
调用 eigen 求特征值、特征向量
选取前 k 个最大特征值对应的特征向量作为投影基，完成降维。

OpenCV 也封装好cv::PCA类，不需要自己手动调用 eigen。

简答背诵

cv::eigen () 用于对实对称方阵做特征值分解；输入必须为 double 类型实对称矩阵；输出 eigenvalues 为列向量，特征值按从大到小排序；eigenvectors 矩阵每一行代表一个归一化后的特征向量。特征值分解是 PCA 降维算法的数学基础。

138-PCA原理与应用-02

代码整体说明

该代码使用 PCA 主成分分析求取轮廓物体的主轴方向（物体姿态角度）。

应用场景：不规则工件、目标物体，通过轮廓点集做 PCA，得到物体的中心、长短轴、旋转角度。原理：把轮廓所有像素点坐标作为样本，PCA 协方差分解；最大特征值对应的特征向量就是物体主轴方向，计算出旋转角度。
注意：OpenCV4.5.1，代码里有一处旧宏CV_PI会编译报错。

cpp

复制代码

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

double calcPCAOrientation(vector<Point> &pts, Mat &image);
int main(int argc, char** argv) {
	Mat src = imread("C:/opencv/images/pca.png");
	if (src.empty()) {
		printf("could not load image...\n");
		return -1;
	}
	namedWindow("input image", WINDOW_AUTOSIZE);
	imshow("input image", src);

	Mat gray, binary;
	cvtColor(src, gray, COLOR_BGR2GRAY);
	threshold(gray, binary, 0, 255, THRESH_BINARY | THRESH_OTSU);

	vector<Vec4i> hireachy;
	vector<vector<Point>> contours;
	findContours(binary, contours, hireachy, RETR_LIST, CHAIN_APPROX_NONE);
	Mat result = src.clone();
	for (int i = 0; i < contours.size(); i++) {
		double area = contourArea(contours[i]);
		//过滤轮廓：面积大于100、小于100000
		if (area > 1e5 || area < 1e2) continue;
		drawContours(result, contours, i, Scalar(0, 0, 255), 2, 8);
		//调用PCA计算物体角度
		double theta = calcPCAOrientation(contours[i], result);
	}
	imshow("contours result", result);

	waitKey(0);
	return 0;
}

//输入物体轮廓点集合，绘图，返回物体主轴弧度角
double calcPCAOrientation(vector<Point> &pts, Mat &image) {
	int size = static_cast<int>(pts.size());
	//构造样本矩阵：每一行一个样本 [x,y]，double类型
	Mat data_pts = Mat(size, 2, CV_64FC1);
	for (int i = 0; i < size; i++) {
		data_pts.at<double>(i, 0) = pts[i].x;
		data_pts.at<double>(i, 1) = pts[i].y;
	}

	// PCA构造函数直接执行PCA分析；DATA_AS_ROW：一行一个样本
	PCA pca_analysis(data_pts, Mat(), PCA::DATA_AS_ROW);

	// 获取轮廓点集的均值（物体几何中心）
	Point cnt = Point(static_cast<int>(pca_analysis.mean.at<double>(0, 0)),
					static_cast<int>(pca_analysis.mean.at<double>(0, 1)));
	circle(image, cnt, 2, Scalar(0, 255, 0), 2, 8, 0);

	vector<Point2d> vecs(2);
	vector<double> vals(2);
	//取出前两组特征值、特征向量
	for (int i = 0; i < 2; i++) {
		vals[i] = pca_analysis.eigenvalues.at<double>(i, 0);
		printf("Th %d eigen value : %.2f\n", i, vals[i]);
		//❗pca_analysis.eigenvectors：每一行是特征向量
		vecs[i] = Point2d(pca_analysis.eigenvectors.at<double>(i, 0),
			pca_analysis.eigenvectors.at<double>(i, 1));
	}
	//绘制主轴、次轴线段
	Point p1 = cnt + 0.02*Point(static_cast<int>(vecs[0].x*vals[0]), static_cast<int>(vecs[0].y*vals[0]));
	Point p2 = cnt - 0.05*Point(static_cast<int>(vecs[1].x*vals[1]), static_cast<int>(vecs[1].y*vals[1]));

	line(image, cnt, p1, Scalar(255, 0, 0), 2, 8, 0);
	line(image, cnt, p2, Scalar(255, 255, 0), 2, 8, 0);

	//根据主特征向量计算角度（弧度）
	double angle = atan2(vecs[0].y, vecs[0].x);
	// ❗OpenCV4 错误点 CV_PI，替换成 CV_PI
	printf("angle : %.2f\n", 180 * (angle / CV_PI));
	return angle;
}

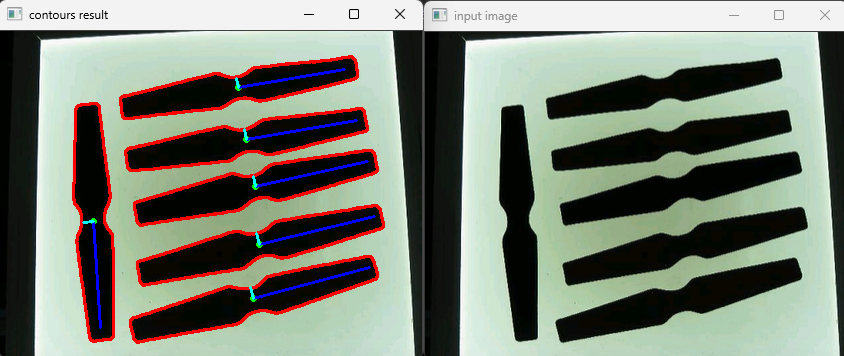

逐段解析

main 函数部分

读取图片，转灰度，OTSU 自动阈值二值化，得到黑白二值图。
findContours查找全部轮廓，RETR_LIST取出所有层级轮廓，CHAIN_APPROX_NONE保存轮廓全部点。
轮廓面积过滤：100 < area <100000，过滤微小噪点、超大区域。
drawContours绘制红色轮廓；调用calcPCAOrientation()计算物体方向角度并绘图。

calcPCAOrientation () 核心函数

功能：对轮廓点集做 PCA，求物体中心、长短主轴、旋转角度

cpp

复制代码

Mat data_pts = Mat(size, 2, CV_64FC1);

把轮廓每个点(x,y)，存入矩阵，一行 = 一个样本点 (x,y)。

cpp

复制代码

PCA pca_analysis(data_pts, Mat(), PCA::DATA_AS_ROW);

PCA 构造函数直接完成计算；第二个参数Mat()无掩码；DATA_AS_ROW：每行是样本。

PCA 输出成员：

pca_analysis.mean：样本均值，就是物体轮廓点集的质心（几何中心）
pca_analysis.eigenvalues：特征值，降序排列；第 0 个最大，代表主轴方向能量
pca_analysis.eigenvectors：每一行对应一个归一化特征向量
- 第 0 行：最大特征值 → 物体长主轴方向向量
- 第 1 行：次大特征值 → 物体短次轴方向向量

cpp

复制代码

circle(image, cnt, 2, Scalar(0, 255, 0), 2, 8, 0);

绿色小圆绘制物体质心。

cpp

复制代码

vecs[0] 主方向向量；vecs[1]次方向向量

利用特征值大小缩放向量，从中心点向外画出两条轴线：

蓝色线：主轴（最大特征值方向，物体主要朝向）
黄线：次轴

cpp

复制代码

double angle = atan2(vecs[0].y, vecs[0].x);

atan2(y,x)，根据主轴方向向量，返回弧度值 ；弧度转角度：180*angle/CV_PI。函数返回弧度角度。

⚠️OpenCV4 编译报错点

cpp

复制代码

180 * (angle / CV_PI)

OpenCV4 不再有CV_PI，替换为：

cpp

复制代码

#include <cmath>
180 * (angle / M_PI)

修改后那一行完整：

cpp

复制代码

printf("angle : %.2f\n", 180 * (angle / M_PI));

核心考点

PCA 求取物体姿态，输入是轮廓全部点坐标 (x,y)；
pca.mean得到轮廓质心；
eigenvectors每一行是特征向量；最大特征值对应的特征向量就是物体主轴；
atan2(y,x)计算向量角度，输出弧度，需要转角度；
适用：不规则物体姿态估计；只对物体轮廓点集做统计，不受轮廓旋转影响。

和 minAreaRect 对比

minAreaRect最小外接矩形：得到旋转角度，依赖外包矩形。
PCA 求角度：基于点集统计分布，不受外形边界影响，更反映物体内部点分布主轴。

简答背诵

该代码利用 PCA 主成分分析计算轮廓物体的主轴方向。提取轮廓全部坐标点，构造样本矩阵，执行 PCA；mean 得到物体质心；最大特征值对应的特征向量代表物体主轴方向；使用 atan2 计算旋转角度，并在图像绘制质心、主轴、次轴。PCA 角度是基于点集统计分布，和 minAreaRect 最小外接矩形角度原理不同。

工程用途

工件姿态检测、零件角度定位、目标物体方向估计。

补充坑

轮廓点必须全部输入，不能压缩点，所以 findContours 使用CHAIN_APPROX_NONE；
特征值大小代表该方向点分布离散程度；特征值越大，该方向伸展越长。

140-人脸识别算法之EigenFace-02（已淘汰）

141-人脸识别算法之FisherFace（已淘汰）

142-人脸识别算法之LBPH（已淘汰）

三个传统人脸识别对比（必背）

表格

算法	原理	现状	关键点
EigenFace	PCA 主成分分析	教学使用	只关心数据方差，对光照很敏感
FisherFace	PCA+LDA 线性判别	教学使用	放大类别之间差异；比 Eigen 好，但依旧传统算法局限
LBPH	局部 LBP 纹理直方图	教学使用	不需要人脸统一尺寸；三者里面工程遗留相对最多

LDA 算法本身没有淘汰：机器学习、数据分析还在用；
FisherFace（拿 LDA 做人脸识别）这个应用淘汰。和 PCA 逻辑一模一样：算法活着，老的人脸应用淘汰。
