PatchCore：论文和工程代码细节详细解读

工业异常检测和普通图像分类有一个很大的区别：训练阶段通常很容易获得大量正常样本，但异常样本往往稀少、种类未知，而且很难覆盖未来可能出现的所有缺陷。

PatchCore 采用了一条非常直接的思路：

不去学习"异常长什么样"，而是尽可能完整地记录"正常长什么样"。

训练阶段，PatchCore 使用 ImageNet 预训练网络提取正常图像的局部 Patch 特征，并将这些特征保存到 Memory Bank 中；测试阶段，再将测试图像的 Patch 特征与正常 Memory Bank 做最近邻匹配。

如果某个测试 Patch 在正常特征库中找不到足够相似的特征，那么它就更可能是异常。

整个过程可以概括为：

复制代码

正常图像
   ↓
Pretrained Encoder
   ↓
中间层 Feature Map
   ↓
Locally-aware Patch Feature
   ↓
多层特征对齐与融合
   ↓
正常 Patch Memory Bank
   ↓
Greedy Coreset Subsampling
   ↓
Compact Memory Bank
   ↓
────────────────────────
测试图像
   ↓
提取相同的 Patch Feature
   ↓
Nearest Neighbour Search
   ↓
Patch 到正常 Memory Bank 的最近距离
   ↓
├── Image-level Anomaly Score
└── Pixel-level Anomaly Segmentation

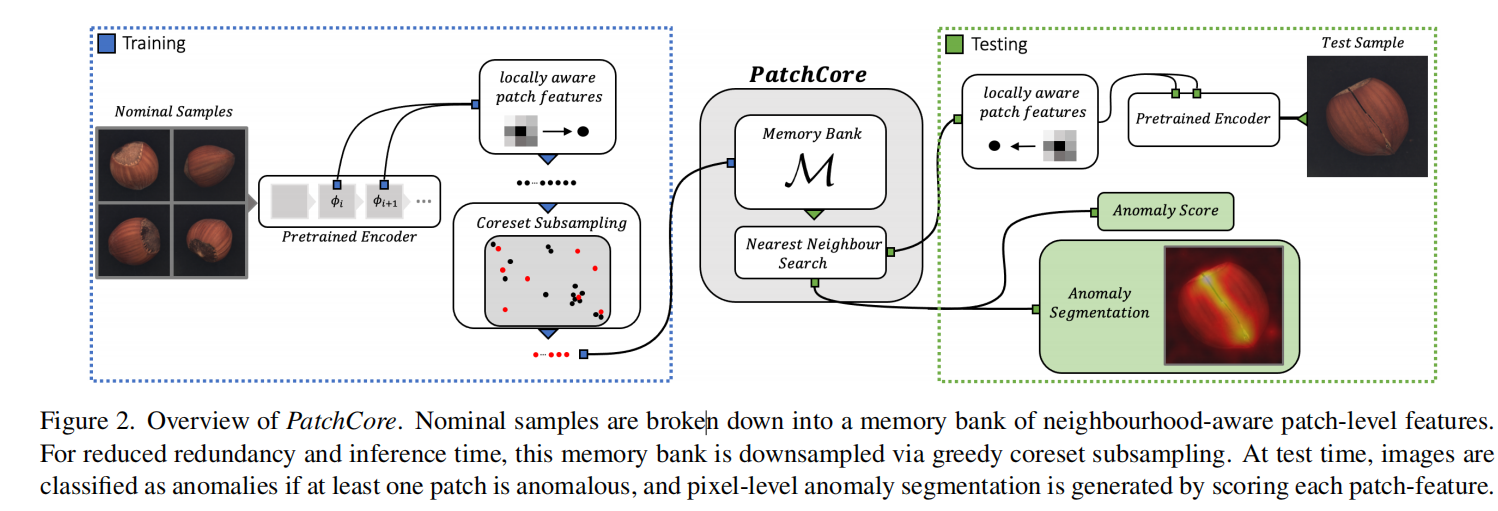

论文 Figure 2 展示的就是这一完整流程：正常样本首先被转换为 neighbourhood-aware patch-level features，构成 Memory Bank，然后通过 greedy coreset 减少冗余；测试阶段则使用最近邻搜索同时完成异常检测和异常定位。

1. 为什么使用中间层特征

PatchCore 使用 ImageNet 预训练 CNN 作为特征提取器，但并不直接使用网络最后一层的 Feature Map。

原因在于不同网络层提取的信息不同：

浅层 Feature：空间分辨率高，包含大量纹理、边缘等细节信息；
深层 Feature：感受野更大、语义更强，但空间分辨率降低，同时更偏向 ImageNet 分类语义；
中间层 Feature：在局部细节、上下文信息和空间分辨率之间取得较好的平衡。

论文默认使用 ResNet 类网络的中间层，例如 block 2 和 block 3。

结合官方实现，以 WideResNet50、输入图像大小 224×224 为例：

复制代码

layer2：[B, 512, 28, 28]

layer3：[B, 1024, 14, 14]

其中：

B：Batch Size；
512 / 1024：Feature Channel；
28×28 / 14×14：Feature Map 的空间尺寸。

PatchCore 接下来并不是直接使用这些 Feature Map，而是进一步构造 Locally-aware Patch Feature。

2. Locally-aware Patch Feature

2.1 为什么不直接使用单个空间位置

假设 layer2 的 Feature Map 为：

复制代码

[B, 512, 28, 28]

那么某一个空间位置 (h,w) 对应：

复制代码

[512]

也就是一个 512 维特征向量。

如果直接使用这个位置作为 Patch Feature，它所包含的局部上下文仍然有限，并且对轻微的空间位移比较敏感。

PatchCore 因此在每一个空间位置附近取一个局部邻域。

默认：

复制代码

patchsize = 3

即对每一个位置取一个 3×3 邻域。

论文将这个过程定义为 neighbourhood aggregation，并使用 adaptive average pooling 构造 locally-aware representation。

2.2 从数据维度理解 Patchify

以 layer2 为例：

复制代码

输入 Feature Map：

[B, 512, 28, 28]

对每一个 28×28 空间位置提取 3×3 邻域：

复制代码

[B, 512, 28, 28]

        ↓ 3×3 Patchify

[B, 28×28, 512, 3, 3]

        ↓

[B, 784, 512, 3, 3]

这里：

复制代码

784 = 28 × 28

所以一张图仍然对应 784 个空间位置，只不过原来每个位置是：

复制代码

[512]

现在变成：

复制代码

[512, 3, 3]

也就是说，每个位置对应的 Feature 不再只包含中心点本身，而是包含周围 3×3 的局部上下文。

关键作用： Local Awareness扩大的是每个 Patch 所包含的局部信息，而不是减少 Feature Map 的空间分辨率。

在 PatchCore 默认 stride=1 的情况下，Patchify 之后 Patch 网格仍然保持原来的空间尺寸。

因此：

复制代码

28×28
↓
仍然是 28×28 个 Patch

而不是变成26×26

同理，layer3：

复制代码

[B, 1024, 14, 14]

        ↓ 3×3 Patchify

[B, 14×14, 1024, 3, 3]

        ↓

[B, 196, 1024, 3, 3]

因此：

复制代码

layer2：784 个 Patch

layer3：196 个 Patch

论文也明确指出，该局部聚合会在所有 (h,w) 位置执行，因此能够保留 Feature Map 的空间分辨率。

3. layer2 和 layer3 如何融合

PatchCore 不只使用一个 Block，而是联合使用两个相邻的中间层。

论文中的基本思想是：

复制代码

layer2 Patch Feature
        +
layer3 Patch Feature
        ↓
对齐空间位置
        ↓
构造最终 Patch Representation

由于两个 Block 的空间分辨率不同，因此首先需要进行空间对齐。论文明确说明，会将较深层 Feature 双线性缩放到较浅层、也就是更高分辨率的 Patch 网格上。

结合官方代码，可以通过完整的数据维度变化来理解这一过程。

3.1 两个 Block 分别 Patchify

layer2：

复制代码

[B, 512, 28, 28]

        ↓ 3×3 Patchify

[B, 784, 512, 3, 3]

layer3：

复制代码

[B, 1024, 14, 14]

        ↓ 3×3 Patchify

[B, 196, 1024, 3, 3]

此时两层 Patch 数量不同：

复制代码

layer2：28×28 = 784

layer3：14×14 = 196

因此不能直接进行融合。

3.2 layer3 空间对齐到 layer2

PatchCore 以高分辨率的 layer2 Patch 网格为基准，将 layer3：

复制代码

14×14

通过双线性插值对齐到：

复制代码

28×28

因此：

复制代码

layer3：

[B, 196, 1024, 3, 3]

        ↓ Spatial Alignment

[B, 784, 1024, 3, 3]

此时：

复制代码

layer2：[B, 784, 512, 3, 3]

layer3：[B, 784, 1024, 3, 3]

两层现在都拥有 784 个 Patch。

第 i 个 layer2 Patch 和第 i 个 layer3 Patch 可以理解为对应原图中的大致相同位置。

3.3 各层 Patch 独立转换到固定维度

官方实现接下来会把每个 Patch 展平成一维向量，然后使用 AdaptiveAvgPool1d 将它压缩到统一的 1024维。

layer2

每个 Patch：

复制代码

[512, 3, 3]

展开：

复制代码

512 × 3 × 3 = 4608

于是：

复制代码

[B×784, 4608]

        ↓ AdaptiveAvgPool1d

[B×784, 1024]

得到：

复制代码

f2：[B×784, 1024]

layer3

每个 Patch：

复制代码

[1024, 3, 3]

展开：

复制代码

1024 × 3 × 3 = 9216

于是：

复制代码

[B×784, 9216]

        ↓ AdaptiveAvgPool1d

[B×784, 1024]

得到：

复制代码

f3：[B×784, 1024]

这里的 AdaptiveAvgPool1d 不包含可学习参数，它只是把展平后的 Patch Feature 按固定输出长度进行平均池化。

3.4 多层特征拼接

此时，对应空间位置具有两个 1024 维 Feature：

复制代码

layer2：1024维

layer3：1024维

官方实现不是执行：

复制代码

f2 + f3

而是执行：

t 复制代码

Concat(f2, f3)

因此：

复制代码

[B×784, 1024]
          +
[B×784, 1024]

        ↓ Concat

[B×784, 2048]

然后再进行一次：

复制代码

AdaptiveAvgPool1d

将：

复制代码

2048 → 1024

最终：

复制代码

[B×784, 1024]

也就是说，一张 224×224 图像最终得到：

复制代码

784 个 Patch

每个 Patch 1024 维

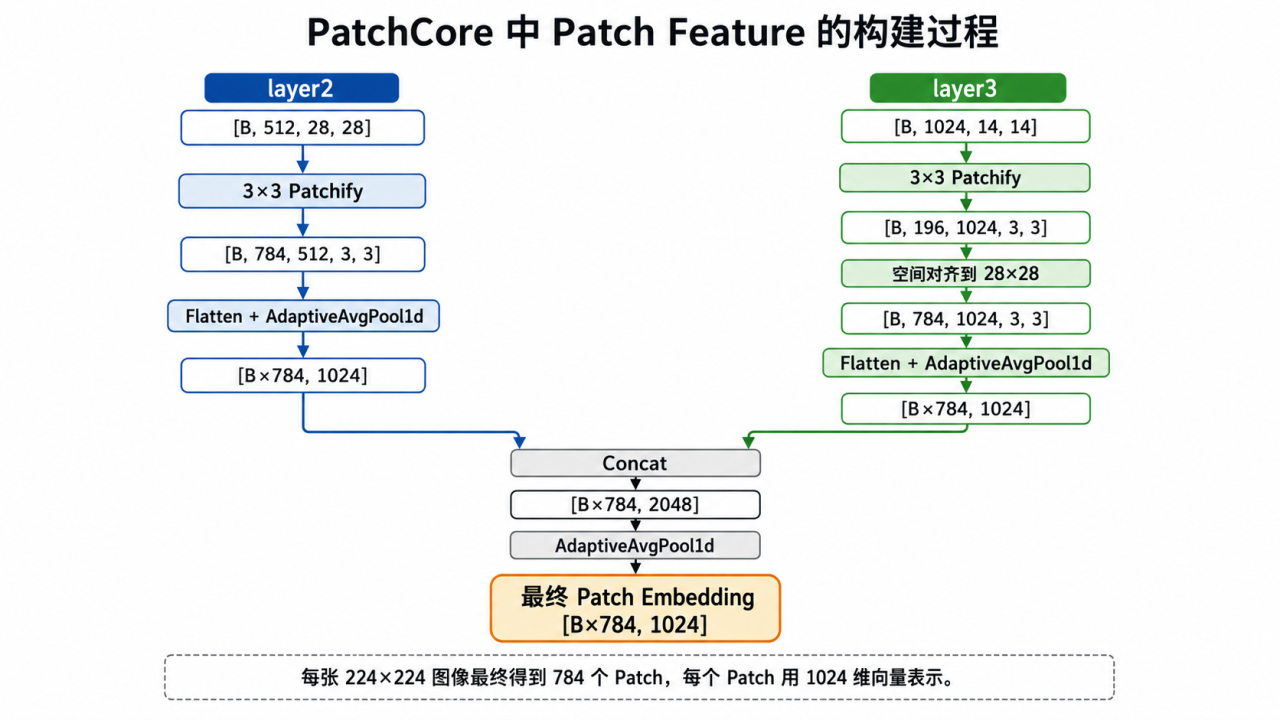

整个 Patch Feature 构建过程可以总结为：

复制代码

layer2
[B, 512, 28, 28]
      ↓
3×3 Patchify
      ↓
[B, 784, 512, 3, 3]
      ↓
Flatten + AdaptiveAvgPool1d
      ↓
[B×784, 1024]
             \
              \
               → Concat → 2048 → AdaptiveAvgPool1d → 1024
              /
             /
layer3
[B, 1024, 14, 14]
      ↓
3×3 Patchify
      ↓
[B, 196, 1024, 3, 3]
      ↓
空间对齐至 28×28
      ↓
[B, 784, 1024, 3, 3]
      ↓
Flatten + AdaptiveAvgPool1d
      ↓
[B×784, 1024]

最终得到的 1024维 Patch Embedding，就是 PatchCore 后续构建正常 Memory Bank 的基本单位。

4. Memory Bank 与 Greedy Coreset

4.1 Memory Bank：记录正常 Patch

训练阶段只使用正常图像。

每张 224×224 图像产生：

复制代码

[784, 1024]

假设训练集包含 N 张正常图片，那么所有 Patch 合并后得到：

复制代码

[N×784, 1024]

这些正常 Patch Feature 共同构成：

复制代码

Memory Bank M

可以把 Memory Bank 理解成：

一个记录正常产品各种局部结构和纹理模式的特征库。

测试时只需要判断：

当前测试 Patch 能不能在这个正常库中找到一个足够相似的 Patch？

但是完整 Memory Bank 往往非常大，而且大量 Patch 特征彼此非常相似。

所以 PatchCore 接下来使用 Greedy Coreset Subsampling 对 Memory Bank 进行压缩。

4.2 Coreset 的目标

假设完整 Memory Bank：

复制代码

M：[N, 1024]

如果希望只保留 10%：

复制代码

N → 0.1N

随机选择虽然简单，但可能会出现：

复制代码

某些常见区域被重复保留很多次

某些数量较少但合法的正常模式被完全丢失

因此 PatchCore 希望选择一组更具有空间覆盖能力的 Patch。

其目标可以写成：

MC∗=arg⁡min⁡MC⊆Mmax⁡m∈Mmin⁡n∈MC∥m−n∥2 M_C^*=\arg\min_{M_C\subseteq M}\max_{m\in M}\min_{n\in M_C}\left\lVert m-n\right\rVert_2 MC∗=argMC⊆Mminm∈Mmaxn∈MCmin∥m−n∥2

直观理解就是：

maxmin的作用是每个 Patch 先找离自己最近的代表，然后再从所有 Patch 中找"最近距离最大"的那个。

所以 Greedy 下一步就选那个最远的点，说明覆盖情况不太好，argmin是在所有可能的 Coreset 方案里，选一个方案，让"覆盖得最差的那个 Patch"的距离也尽可能小。

因此 Coreset 关注的是 正常特征空间覆盖率，而不是随机保留数据。

4.3 随机投影降低选择成本

PatchCore 的最终 Patch Feature 为 1024 维。

为了降低 Coreset Selection 时的距离计算成本，官方实现首先使用随机线性映射：

复制代码

[N, 1024]

     ↓ Random Projection

[N, 128]

论文使用 Johnson-Lindenstrauss 随机投影思想，希望降维后仍大致保持 Feature 之间的距离关系。

这里要注意：

128维 Feature 只用于决定"选择哪些 Patch"，最终 Memory Bank 保存的仍然是原始1024维 Feature。

因此：

复制代码

原始 Feature
[N,1024]
     │
     ├──────────────────────────┐
     ↓                          │
随机投影                       │
[N,128]                        │
     ↓                          │
Greedy Coreset                  │
     ↓                          │
Selected Indices               │
     │                          │
     └────────────→ 原始 Feature
                                ↓
                            [K,1024]

4.4 Greedy Coreset 怎么选择

假设当前已经选择了一组 Coreset：S

对于 Memory Bank 中每一个 Feature xᵢ，计算它到当前 Coreset 最近 Feature 的距离：

di=min⁡s∈S∥xi−s∥2 d_i=\min_{s\in S}\left\lVert x_i-s\right\rVert_2 di=s∈Smin∥xi−s∥2

如果 dᵢ 很小：

复制代码

说明 Coreset 中已经存在和 xᵢ 很相似的 Feature

如果 dᵢ 很大：

复制代码

说明当前 Coreset 还没有很好地覆盖 xᵢ

因此下一轮选择：

i∗=arg⁡max⁡idi i^*=\arg\max_i d_i i∗=argimaxdi

其中 argmax 表示：

找到最大距离对应的 Feature Index。

也就是说，每一次都挑选：

当前最没有被已有 Coreset 覆盖的那个 Patch。

新 Patch 加入后，最近距离更新为：

dinew=min⁡(diold,∥xi−xnew∥2) d_i^{\mathrm{new}}=\min\left(d_i^{\mathrm{old}},\left\lVert x_i-x_{\mathrm{new}}\right\rVert_2\right) dinew=min(diold,∥xi−xnew∥2)

然后继续：

复制代码

选择最大最近距离
        ↓
加入 Coreset
        ↓
更新所有 Feature 的最近距离
        ↓
再次选择最大距离
        ↓
...

最终得到一个数量更少、但能够较好覆盖正常 Feature Space 的 Memory Bank。

5. 测试阶段：Nearest Neighbour Anomaly Detection

测试图像会经过与训练阶段完全相同的 Patch Feature 构建过程：

复制代码

Test Image
   ↓
Pretrained Encoder
   ↓
layer2 + layer3
   ↓
Locally-aware Patch Feature
   ↓
空间对齐与融合
   ↓
[784, 1024]

对于每一个测试 Patch qᵢ，在正常 Memory Bank 中寻找最近邻：

di=min⁡m∈M∥qi−m∥2 d_i=\min_{m\in M}\left\lVert q_i-m\right\rVert_2 di=m∈Mmin∥qi−m∥2

其中：

qᵢ：测试 Patch Feature；
m：正常 Memory Bank 中的 Patch Feature；
dᵢ：该 Patch 的异常距离。

如果：dᵢ 很小，说明正常 Memory Bank 中存在非常类似的局部结构，因此该 Patch 更可能正常。

如果：dᵢ 很大，说明在正常 Feature Space 中找不到相似 Patch，因此异常可能性更高。

所以 PatchCore 最核心的异常定义就是：

测试 Patch 到正常 Feature Space 的最近邻距离。

5.1 Image-level Anomaly Score

一张图会产生很多 Patch：

复制代码

q₁, q₂, ..., q₇₈₄

对应异常距离：

复制代码

d₁, d₂, ..., d₇₈₄

工业缺陷通常具有一个特点：

即使只有一个局部区域异常，整个产品也应该被判为异常。

因此最基本的图像异常分数来自异常程度最大的 Patch：

s∗=max⁡idi s^*=\max_i d_i s∗=imaxdi

论文实际还会根据该异常 Patch 对应的 Memory Bank 邻域，对最终 Image-level Score 进行一次重加权，但是当前官方代码默认实现直接使用 Patch 最近邻分数的最大值生成 image-level score。

5.2 Pixel-level Anomaly Segmentation

由于每一个 Patch 都拥有一个异常分数：

复制代码

d₁, d₂, ..., d₇₈₄

同时这些 Patch 对应原 Feature Map 中的：

复制代码

28×28

空间位置，因此可以将这些分数重新排列为：

复制代码

[28, 28]

的 Anomaly Map。

然后：

复制代码

Patch Anomaly Score
        ↓
28×28 Anomaly Map
        ↓
Bilinear Upsampling
        ↓
恢复到输入图像大小
        ↓
Gaussian Smoothing
        ↓
最终异常热力图

论文采用双线性插值恢复空间分辨率，并对结果进行 Gaussian smoothing。

因此 PatchCore 不需要额外训练一个 Segmentation Decoder。

Image-level Detection 和 Pixel-level Localization 实际上都来源于同一组 Patch Nearest-Neighbour Distance。

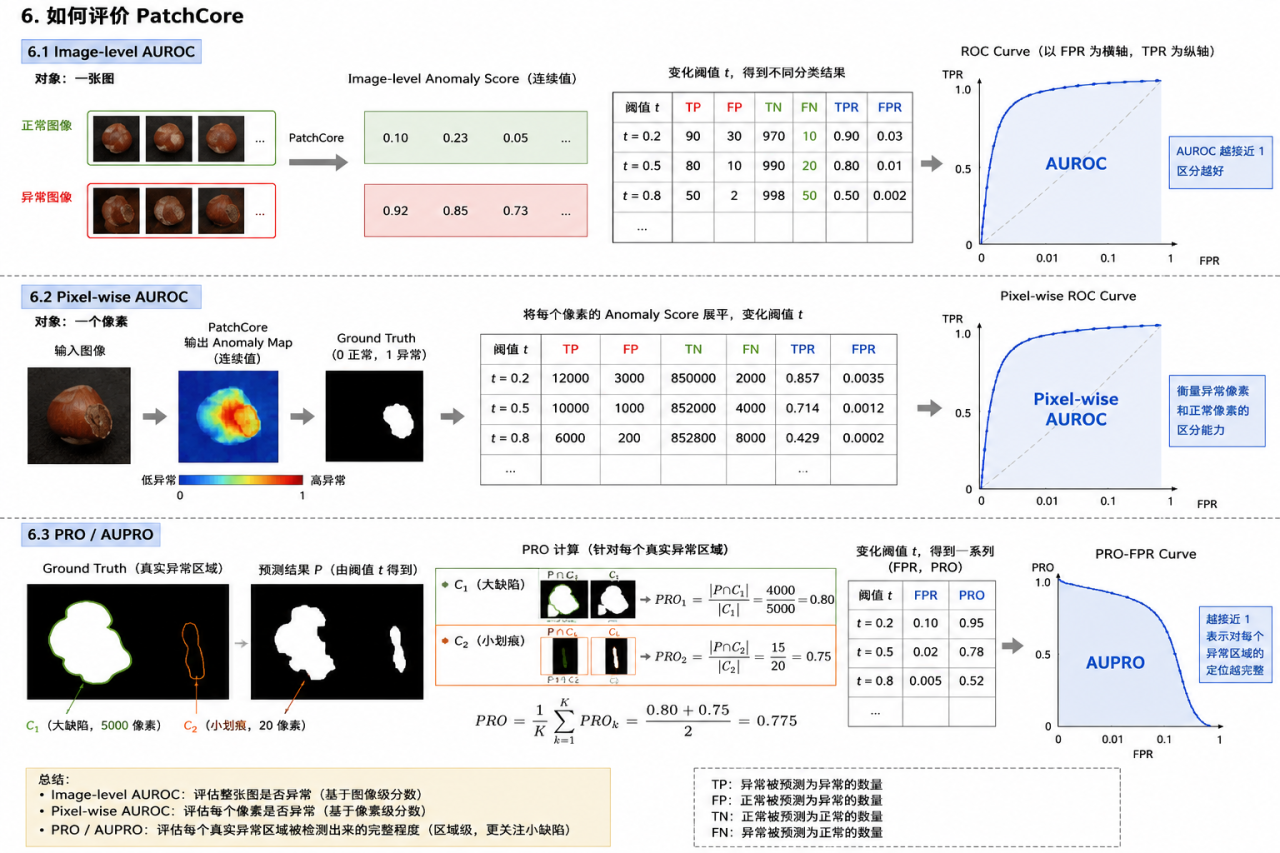

6. 如何评价 PatchCore

PatchCore 同时需要评价：整张图片能不能正确判断异常以及：异常区域能不能正确定位

因此论文主要使用 Image-level AUROC、Pixel-wise AUROC 和 PRO。

6.1 Image-level AUROC

模型会为每张图片输出一个连续的 Anomaly Score。

选择不同阈值，会得到不同的：

复制代码

TPR：真正率

FPR：假正率

其中：

TPR=TPTP+FN \mathrm{TPR}=\frac{\mathrm{TP}}{\mathrm{TP}+\mathrm{FN}} TPR=TP+FNTP

FPR=FPFP+TN \mathrm{FPR}=\frac{\mathrm{FP}}{\mathrm{FP}+\mathrm{TN}} FPR=FP+TNFP

随着阈值不断变化，以 FPR 为横轴、TPR 为纵轴，可以得到 ROC Curve。

ROC 曲线下面的面积就是：AUROC

AUROC 越接近 1，说明模型越容易让：

复制代码

异常图像得到较高分数

正常图像得到较低分数

6.2 Pixel-wise AUROC

Pixel-wise AUROC 的计算方式和 Image-level AUROC 相同。

区别只是分类对象从一张图变成一个像素

每一个像素都有自己的 Anomaly Score，通过不断改变阈值，可以得到像素级 ROC Curve。

因此：

Pixel-wise AUROC 衡量的是异常像素和正常像素在分数上的区分能力。

6.3 PRO / AUPRO

Pixel-wise AUROC 会受到异常区域面积的影响。

例如：

复制代码

大缺陷：5000个像素

小缺陷：20个像素

大缺陷会在像素统计中占据更大的权重。

因此 PRO 更关注：

每一个独立异常区域有多少比例被检测出来。

对于第 k 个真实异常区域 Cₖ：

PROk=∣P∩Ck∣∣Ck∣ \mathrm{PRO}_k=\frac{\left|P\cap C_k\right|}{\left|C_k\right|} PROk=∣Ck∣∣P∩Ck∣

其中 P 表示当前阈值下预测出的异常区域。

然后对所有异常区域等权平均：

PRO=1K∑k=1KPROk \mathrm{PRO}=\frac{1}{K}\sum_{k=1}^{K}\mathrm{PRO}_k PRO=K1k=1∑KPROk

这样一个很大的缺陷区域和一个很小的划痕区域在区域统计中具有相同权重。

实际评估时会不断改变阈值，得到一系列：

复制代码

FPR
+
PRO

然后形成 PRO-FPR Curve，再计算曲线面积，即通常所说的 AUPRO。

因此：

Image-level AUROC：整张图是否异常；
Pixel-wise AUROC：像素是否异常；
PRO / AUPRO：每个真实缺陷区域是否被完整定位。

7. 总结

PatchCore 的核心并不是训练一个新的异常分类网络，而是构建一个能够充分描述正常样本的 Memory Bank。

训练过程可以总结为：

复制代码

Normal Image
   ↓
Pretrained Encoder
   ↓
layer2 / layer3
   ↓
3×3 Locally-aware Patch
   ↓
空间对齐
   ↓
多层 Feature 融合
   ↓
每个 Patch → 1024维 Embedding
   ↓
所有正常 Patch
   ↓
完整 Memory Bank
   ↓
Random Projection
   ↓
Greedy Coreset Selection
   ↓
Compact Memory Bank

测试阶段：

复制代码

Test Image
   ↓
相同的 Patch Feature Extraction
   ↓
Test Patch Embedding
   ↓
Nearest Neighbour Search
   ↓
到正常 Memory Bank 的最近距离
   ↓
├── Image-level Anomaly Score
└── Pixel-level Anomaly Map

总结：

PatchCore 不直接学习"异常是什么"，而是通过预训练网络构建一个覆盖充分且紧凑的正常 Patch 特征库；测试 Patch 越难在正常特征库中找到相似邻居，它就越可能是异常。
