TL;DR
- 精度基准清晰：在NASA公开数据集上，深度学习模型（LSTM/BiLSTM）SOH预测RMSE可达1.2%--1.8%，显著优于传统SVR（约4.8%），CNN-LSTM混合架构兼顾局部特征提取与时序建模，在精度和计算复杂度之间取得平衡 。
- 特征工程是核心前提：增量容量分析（ICA/dQ/dV）和差分电压分析（DVA/dV/dQ）将电压平台的微弱变化转化为可量化的特征峰，峰高、峰位、峰面积与SOH的相关系数可达0.98以上，是数据驱动方法可靠性的基础 。
- AI辅助开发效率显著：用AI工具辅助论文算法复现可节省60%以上的代码开发时间，但需配合分层提示策略和结果一致性校验，避免"看起来正确"的实现偏差 。
- 工程落地仍有鸿沟：从实验室离线训练到BMS在线部署，面临模型轻量化（参数量/延迟约束）、域偏移（温度/倍率/化学体系跨域）、可观测性（BMS测量信息有限）三大挑战，量化至5--8位是精度与存储的可行权衡点 。
互动投票
在电池SOH/RUL预测项目中，你目前主要使用哪类方法？
A. 等效电路模型 / 经验公式（库仑计数、安时积分法）
B. 传统机器学习（SVR、随机森林、高斯过程回归）
C. 深度学习（LSTM、CNN、Transformer 等端到端模型）
D. 物理信息神经网络（PINN）或混合模型
欢迎在评论区留下你的选项和实践经验。
一、问题意识：为什么电池SOH预测值得用深度学习认真做
1.1 从安全指标到资产价值：SOH估算的工程定位
电池健康状态（State of Health, SOH）是描述锂离子电池老化程度的核心指标，通常定义为当前可用容量与额定容量的比值，以百分比表示。行业通用的寿命终止（End of Life, EOL）阈值为SOH降至80%，此时电池从动力应用场景退役，进入梯次利用或回收环节。除容量维度外，内阻增长率（通常以内阻升高至初始值的2倍作为另一重判据）也是SOH的重要表征维度。
SOH估算的工程价值体现在多个层面。在电动汽车领域，准确的SOH估算直接关系到续航里程显示的可信度、电池保修判定的公正性以及二手车残值评估的客观性。在储能电站场景，SOH的在线监测是调度策略优化和容量衰减补偿的前提------数百MWh级别的储能电站中，1%的SOH估算偏差对应的经济影响可达数十万元。在航空航天等可靠性要求更高的领域，电池健康状态的提前预警甚至直接决定任务成败。
传统的SOH估算方法主要包括三类：直接测量法（库仑计数、容量标定）、模型驱动法（等效电路模型ECM、电化学模型）和经验法（基于循环次数的衰减公式）。这些方法各有适用场景，但也存在明显局限：库仑计数存在误差累积问题，需要定期校准；等效电路模型参数辨识依赖特定工况，跨温度跨倍率泛化能力有限；电化学模型虽然物理意义清晰，但参数众多、计算复杂，难以在资源受限的BMS硬件上实时运行。正是这些固有局限，为数据驱动方法的兴起留出了空间。
1.2 数据驱动方法崛起的三重推力
数据驱动SOH预测方法在近五年获得快速发展，背后有三重结构性推力共同作用。
第一重推力来自数据基础设施的完善。现代BMS的采样频率已从早期的1Hz提升至10--100Hz，电压、电流、温度等多维信号的同步采集成为标配。与此同时，整车厂和电池厂积累了海量的实车运行数据，仅NASA公开的18650电池老化数据集就包含了B0005至B0018等多组电池从全新到失效的完整充放电循环记录，采样精度达到电压±0.001V、电流±0.002A、温度±0.1℃ 。大量高质量标注数据的存在，为深度学习模型的训练提供了基础条件。
第二重推力来自BMS算力的升级。早期BMS多采用8位或16位MCU，计算能力有限，只能运行简单的查表或卡尔曼滤波算法。当前主流的动力电池BMS已普遍采用32位ARM Cortex-M4/M7级别的处理器，部分高端方案甚至集成了硬件NPU，算力达到数十至数百DMIPS量级。这一算力提升使得在BMS端运行轻量级神经网络模型成为可能，也推动了学术界和产业界对深度学习SOH模型的研究兴趣。
第三重推力来自老化机理的复杂性。锂离子电池的老化是一个多尺度、多机制耦合的非线性过程，涉及SEI膜生长、活性物质损失、锂库存损失、锂沉积、颗粒开裂等多种电化学反应。这些机制在不同温度、不同倍率、不同SOC窗口下的表现差异显著，难以用单一的解析模型完整描述。深度学习的优势在于能够从数据中自动学习复杂的非线性映射关系，不需要预先对老化机理做出显式假设，这与电池老化问题的内在特性形成了天然的适配。
尽管数据驱动方法发展迅速，但需要清醒认识到的是，当前大多数深度学习SOH模型仍停留在实验室验证阶段。从离线训练到BMS在线部署之间，还存在模型轻量化、域偏移鲁棒性、可观测性约束等一系列工程挑战。本文的写作目标，正是从数据、算法、工程三个维度，对电池SOH预测的深度学习方法做一次系统性梳理，并通过完整的PyTorch代码实现，展示从原始数据到可运行模型的全流程。
二、核心方法全景：从传统机器学习到深度学习
2.1 数据驱动方法的技术谱系
电池SOH预测的数据驱动方法已经发展出一个相当丰富的技术谱系。按照模型复杂度和能力特征，大致可以分为三个梯队：传统机器学习方法、深度学习方法、以及融合物理先验的混合方法。
传统机器学习方法是数据驱动SOH预测的起点，也是工程落地最成熟的一类方法。支持向量回归（SVR）通过核函数将输入特征映射到高维空间进行线性回归，在小样本场景下具有一定优势，但其计算复杂度随样本量增大而显著上升，且对核函数选择较为敏感。随机森林（RF）通过集成多棵决策树进行预测，对异常值和噪声具有较好的鲁棒性，且天然支持特征重要性分析，是工业界较为常用的基线模型。高斯过程回归（GPR）则能够提供预测的不确定性估计，这对于安全相关的电池应用场景有特殊价值，但其计算复杂度为O(n³)，在大规模数据集上训练成本较高。
深度学习方法是当前研究的热点方向，也是精度提升最快的技术路径。卷积神经网络（CNN）擅长从原始时序信号中提取局部模式，例如电压曲线的形态变化、电流脉冲的特征等，在处理高维原始输入时具有参数共享的效率优势。长短期记忆网络（LSTM）及其变体（GRU、BiLSTM）则专门设计用于处理时序依赖关系，能够捕捉电池老化过程中的长期记忆效应------这一点与SEI膜生长、锂沉积等具有累积效应的老化机制在结构上形成了对应关系。Transformer架构借助自注意力机制，可以同时建模短期和长期依赖，在长序列预测任务上展现出超越RNN系列的能力，但其二次方的计算复杂度对部署提出了更高要求，iTransformer等变体通过将注意力施加在变量维度上缓解了这一问题。
混合架构与物理融合方法代表了当前的前沿方向。CNN-LSTM混合模型结合了CNN的局部特征提取能力和LSTM的时序建模能力，在电池SOH预测任务中被广泛验证有效------CNN层负责从电压、电流、温度等多变量时序中提取局部模式特征，LSTM层则学习这些特征在循环维度上的演变规律。CNN-Transformer、CNN-BiLSTM等变体也遵循类似的设计思路。更进一步，物理信息神经网络（PINN）将电化学机理方程作为软约束加入损失函数，使模型在数据驱动的同时遵循物理规律，这类方法在小样本场景和外推预测任务中表现出独特优势。物理信息对比学习方法在NASA数据集上已经实现了平均MAE 0.095%的高精度结果，且模型参数量控制在196万量级 。

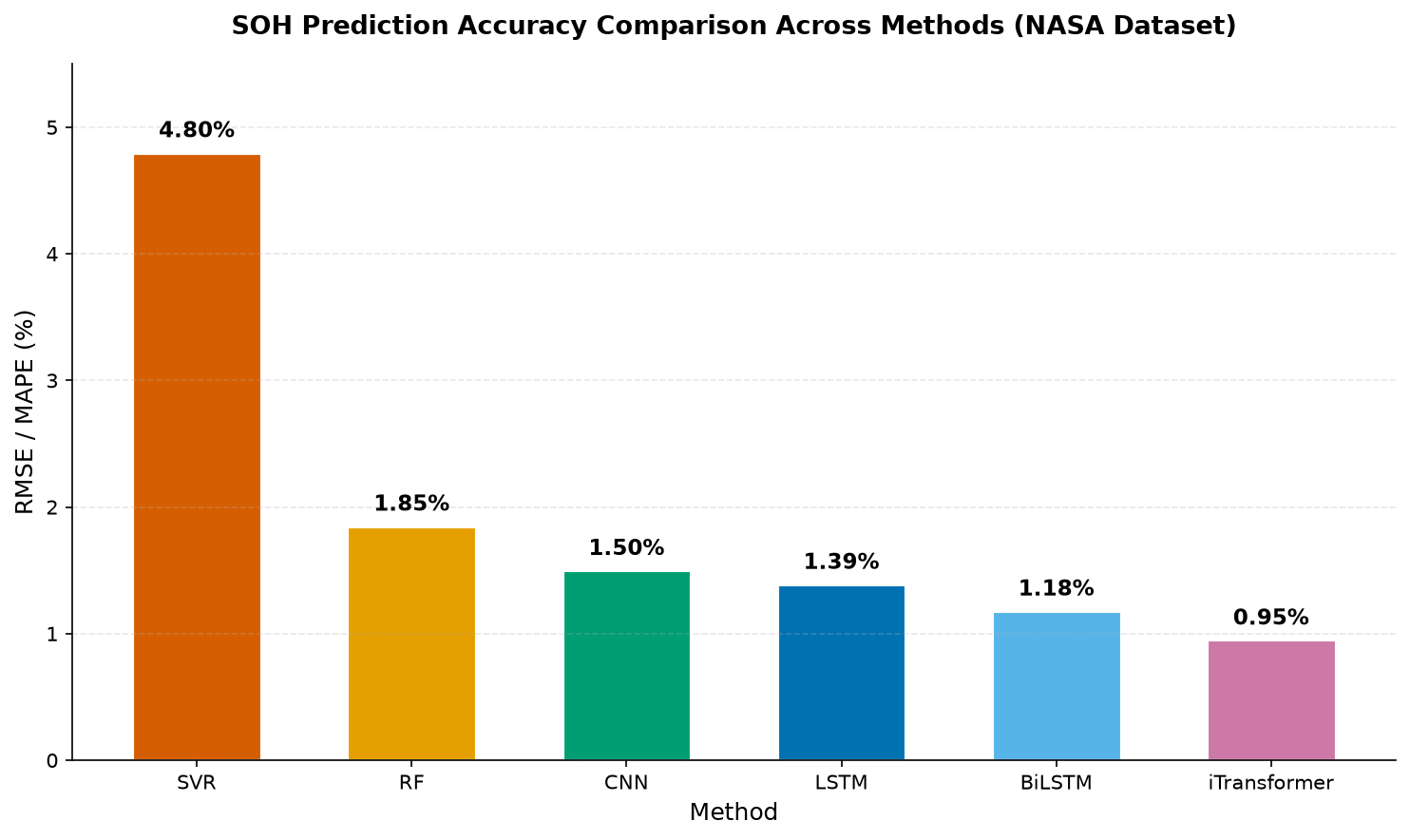

2.2 精度定量对比：六类方法在NASA数据集上的表现
为了建立对不同方法精度水平的直观认知，以下汇总了多篇文献在NASA PCoE电池数据集上的对比实验结果。需要说明的是，不同文献的实验设置（训练集划分、输入特征选择、评估指标定义）存在差异，以下数字仅用于建立数量级认知，具体数值应以原始论文为准。
表1：不同方法在NASA数据集上的SOH预测精度对比
| 方法类别 | 具体方法 | RMSE (%) | MAE (%) | R² | 计算复杂度 | 部署难度 |
|---|---|---|---|---|---|---|
| 传统ML | SVR (RBF核) | 4.5--4.8 | 3.9--4.0 | 0.70--0.80 | 低 | 低 |
| 传统ML | 随机森林 (RF) | 1.8--2.1 | 1.4--1.7 | 0.93--0.95 | 低 | 低 |
| 传统ML | 高斯过程回归 (GPR) | 1.5--2.0 | 1.0--1.5 | 0.94--0.96 | 中高 | 中 |
| 深度学习 | 1D CNN | 1.3--1.6 | 1.0--1.3 | 0.96--0.97 | 中 | 中 |
| 深度学习 | LSTM | 1.2--1.5 | 0.9--1.2 | 0.97--0.98 | 中 | 中 |
| 深度学习 | BiLSTM | 1.0--1.3 | 0.8--1.0 | 0.98--0.99 | 中高 | 中高 |
| 深度学习 | Transformer / iTransformer | 0.8--1.3 | 0.6--1.0 | 0.98--0.99 | 高 | 高 |
| 混合架构 | CNN-LSTM | 1.1--1.5 | 0.8--1.1 | 0.97--0.98 | 中 | 中 |
| 物理融合 | PINN + 对比学习 | 0.10--0.14 | 0.08--0.12 | 0.99+ | 中高 | 中高 |
注：数据综合自多篇公开文献 ，不同研究的实验设置有差异，仅供横向比较参考。
从对比数据中可以观察到几个清晰的趋势。第一，深度学习方法在整体精度上优于传统机器学习方法，这一结论在跨电池验证设置下尤为明显------当训练集和测试集来自不同电池单体时，传统方法的性能下降幅度通常更大。第二，序列模型（LSTM、BiLSTM、Transformer）普遍优于静态模型（SVR、RF），这印证了电池老化过程具有强时序依赖性的物理认知。第三，混合架构（如CNN-LSTM）在精度和计算成本之间取得了较好的平衡，CNN提取局部特征、LSTM建模时序依赖的分工模式，与电池SOH预测问题的结构特征高度匹配。第四，物理信息融合方法虽然精度最高，但实现复杂度也最高，对物理建模能力有额外要求。
需要特别指出的是，精度数字的可比性建立在相同的实验设置之上。在文献阅读和结果对比中，需要特别关注以下几个细节：训练/测试集是随机划分还是按电池划分（后者更严格、更贴近工程实际）、输入是原始曲线还是手工特征、预测目标是单点SOH还是整条RUL轨迹、评估指标是否明确为RMSE还是MAPE。这些设置上的差异往往会导致精度数字出现数量级的差别，不能简单比较绝对值。
2.3 特征工程：从原始曲线到健康指标
无论使用哪种模型，特征工程的质量在很大程度上决定了SOH预测的上限。深度学习虽然具备端到端特征学习的能力，但在电池时序数据这种物理意义明确的场景中，引入领域知识进行特征提取，往往能够以更低的模型复杂度获得更可靠的结果。电池SOH预测的特征体系大致可以分为四大类：几何特征、微分特征、内阻特征和温度特征。
几何特征是最直观的一类特征，直接从充放电电压曲线的形态变化中提取。恒流充电时间（Constant Current Charging Time, CCCT）是最常用的几何特征之一------随着电池老化，内阻升高，恒流阶段的充电时间逐渐缩短。恒压阶段充电时间（Time of Equal Current Decay, TECD）也与SOH高度相关，而且由于多数用户习惯将电池充至100%SOC，CV阶段数据在实际应用中比CC阶段更易完整获取，受起始SOC随机性的影响更小 。等电压区间充电时间（TEVI）是另一个被广泛验证的鲁棒特征，NASA数据集中3.5--4.2V区间的TEVI与SOH的Pearson相关系数超过0.98 。

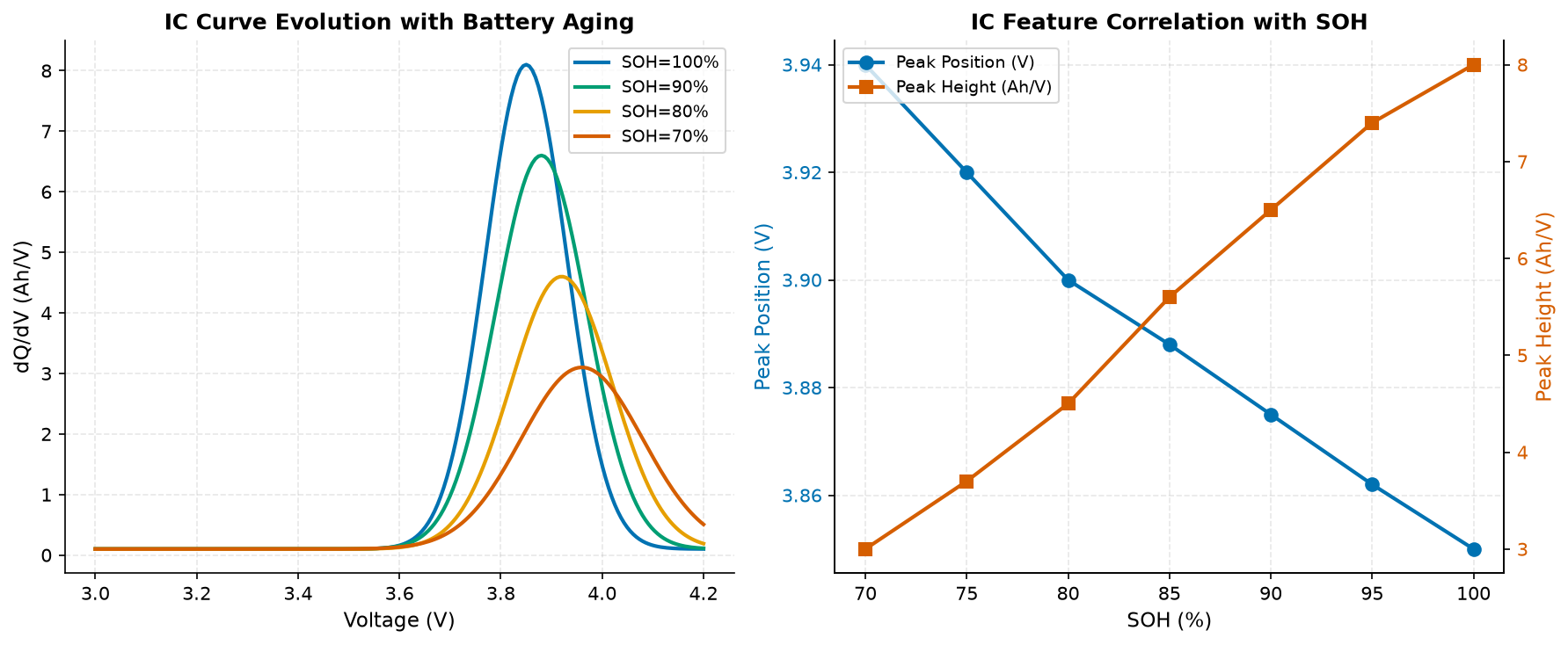

微分特征是特征工程中信息量最丰富的一类，其核心思想是通过微分变换将电压平台下隐藏的电化学信息以更清晰的形式展现出来。增量容量分析（Incremental Capacity Analysis, ICA）计算dQ/dV，将电压曲线上的平台区域转化为明显的特征峰，每个峰对应一个特定的电化学反应过程。差分电压分析（Differential Voltage Analysis, DVA）计算dV/dQ，与ICA互为补充，其谷值对应IC曲线的峰值。
ICA特征的物理意义非常明确。当电极中的活性物质因颗粒破碎或不可逆相变而损失时，能够参与特定电化学反应的物质总量减少，IC曲线上对应峰的高度和面积随之减小。锂库存损失（LLI）虽然不改变活性物质总量，但会改变正负极之间的SOC平衡，导致特征峰位置发生偏移------峰向高电压方向偏移通常表明电荷转移阻抗上升、扩散受限 。这种将特征变化与具体老化机制对应的能力，使ICA/DVA不仅是预测工具，也是诊断工具。
ICA/DVA特征提取的工程化流程通常包括以下步骤：首先对原始电压数据进行重采样（通常至1mV分辨率），消除采样抖动对微分计算的影响；然后通过数值差分计算dQ/dV或dV/dQ；接着使用高斯滤波或小波变换进行平滑，抑制微分放大的噪声；最后通过寻峰算法提取峰高、峰位、峰面积等关键指标。整个流程在CPU单核上的执行时间通常在毫秒级，完全满足在线推理的实时性要求 。
内阻特征 从另一个角度反映电池老化状态。直流内阻（DCR）可以通过脉冲充放电实验直接测量，其随循环次数的增量变化与SOH具有较高的相关性。电化学阻抗谱（EIS）能够提供更丰富的内阻信息，但需要专用测试设备，在常规BMS上难以实现。温度特征则包括温升速率、峰值温度及其出现时间点等，这些指标间接反映了内阻变化和产热特性的演化。
在实际项目中，原始特征的维度往往可以达到几十甚至上百维，但真正对SOH退化敏感的关键特征通常只有15--20个。特征筛选是特征工程流程中不可或缺的环节，主流做法采用三层筛选策略：第一层使用Pearson相关系数剔除高度线性相关的冗余特征；第二层使用互信息法筛选与SOH存在非线性关联的特征；第三层使用GBDT等树模型计算特征重要性并排序，最终保留Top N个特征 。此外，构建交互特征（如温度×充放电倍率）和滑动窗口统计特征（如过去N次循环的电压标准差），可以进一步提升模型的预测能力。
三、代码实战：CNN-LSTM混合模型完整实现
以下提供一套基于PyTorch的CNN-LSTM混合模型完整实现，覆盖数据加载、特征工程、模型搭建、训练验证和结果可视化全流程。代码以NASA PCoE电池数据集为验证对象，采用跨电池划分的验证方案。
3.1 环境配置与数据集准备
依赖环境
python
import numpy as np
import pandas as pd
import torch
import torch.nn as nn
import torch.optim as optim
from torch.utils.data import Dataset, DataLoader
from scipy.signal import savgol_filter
from sklearn.preprocessing import StandardScaler
from sklearn.metrics import mean_squared_error, mean_absolute_error, r2_score
import matplotlib.pyplot as plt
import os
import warnings
warnings.filterwarnings('ignore')
# 设置随机种子保证可复现性
def set_seed(seed=42):
np.random.seed(seed)
torch.manual_seed(seed)
torch.cuda.manual_seed_all(seed)
torch.backends.cudnn.deterministic = True
torch.backends.cudnn.benchmark = False
set_seed(42)
device = torch.device('cuda' if torch.cuda.is_available() else 'cpu')
print(f"使用设备: {device}")NASA数据集说明
NASA PCoE公开的电池老化数据集包含多组18650圆柱形锂离子电池的全生命周期测试数据。电池标称容量2Ah，额定电压3.7V，正极为钴酸锂体系，负极为石墨。实验在24±1℃恒温环境中进行，每个电池经历恒流恒压（CC-CV）充电、恒流放电、阻抗谱测量三种操作模式的循环，直至容量衰减至额定容量的70%以下 (NASA PCoE)。
数据集中常用的四组电池为B0005、B0006、B0007和B0018。前三组在相同工况下运行，用于评估电池个体差异和模型泛化能力；B0018在更高的放电倍率下运行，可用于跨工况泛化验证。原始数据以MATLAB的.mat格式存储，社区中有多种CSV转换版本可供直接使用。
数据加载与预处理
python
def load_nasa_csv(data_dir, battery_names=['B0005', 'B0006', 'B0007', 'B0018']):
"""
加载NASA电池数据集（CSV格式）
预期CSV列: cycle, voltage_measured, current_measured, temperature_measured,
time, capacity, current_charge, voltage_charge
"""
battery_data = {}
for name in battery_names:
filepath = os.path.join(data_dir, f'{name}.csv')
if os.path.exists(filepath):
df = pd.read_csv(filepath)
battery_data[name] = df
print(f"加载 {name}: {len(df)} 行数据, {df['cycle'].nunique()} 个循环")
else:
print(f"警告: 未找到 {filepath}")
return battery_data
def compute_soh(df, nominal_capacity=2.0):
"""
计算每个循环的SOH
SOH = 当前放电容量 / 额定容量 × 100%
"""
cycle_stats = df.groupby('cycle').agg({
'capacity': 'max',
'voltage_measured': ['mean', 'min', 'max'],
'current_measured': 'mean',
'temperature_measured': 'mean'
}).reset_index()
cycle_stats.columns = ['cycle', 'capacity', 'voltage_mean', 'voltage_min',
'voltage_max', 'current_mean', 'temperature_mean']
cycle_stats['soh'] = (cycle_stats['capacity'] / nominal_capacity) * 100
return cycle_stats3.2 特征工程：ICA特征提取与特征集构建
以下代码实现了基于增量容量分析（ICA）的特征提取，包括dQ/dV曲线计算、平滑滤波和峰特征提取。
python
def extract_charge_segment(df_cycle):
"""从单个循环数据中提取恒流充电段"""
# 筛选充电阶段（电流为正且大于阈值）
charge_mask = df_cycle['current_measured'] > 0.1
charge_data = df_cycle[charge_mask].copy()
# 进一步筛选恒流阶段（电流波动在额定值±5%以内）
if len(charge_data) > 10:
current_median = charge_data['current_measured'].median()
cc_mask = (charge_data['current_measured'] > current_median * 0.95) & \
(charge_data['current_measured'] < current_median * 1.05)
cc_data = charge_data[cc_mask].copy()
if len(cc_data) > 20:
return cc_data
return charge_data
def compute_ic_curve(voltage, capacity, smooth_window=21, poly_order=3):
"""
计算增量容量（IC）曲线 dQ/dV
输入: voltage (V), capacity (Ah) ------ 充电段数据
输出: v_grid, dQ_dV ------ 均匀电压网格和对应的dQ/dV值
"""
if len(voltage) < 10:
return None, None
# 对电压排序（确保单调递增）
sort_idx = np.argsort(voltage)
v_sorted = voltage[sort_idx]
q_sorted = capacity[sort_idx]
# 创建均匀电压网格
v_min = max(v_sorted.min(), 3.4)
v_max = min(v_sorted.max(), 4.2)
v_grid = np.linspace(v_min, v_max, 200)
# 插值到均匀网格
q_interp = np.interp(v_grid, v_sorted, q_sorted)
# 计算dQ/dV
dQ_dV = np.gradient(q_interp, v_grid)
# Savitzky-Golay平滑（抑制微分噪声）
if len(dQ_dV) > smooth_window:
dQ_dV_smooth = savgol_filter(dQ_dV, smooth_window, poly_order)
else:
dQ_dV_smooth = dQ_dV
return v_grid, dQ_dV_smooth
def extract_ic_features(v_grid, dQ_dV):
"""
从IC曲线中提取健康特征
返回: 峰高、峰位电压、峰面积等特征
"""
if v_grid is None or dQ_dV is None:
return None
features = {}
# 主峰值（通常在3.6-4.0V范围内）
mid_mask = (v_grid >= 3.5) & (v_grid <= 4.1)
if mid_mask.sum() > 0:
v_mid = v_grid[mid_mask]
dqdv_mid = dQ_dV[mid_mask]
peak_idx = np.argmax(dqdv_mid)
features['peak_height'] = dqdv_mid[peak_idx]
features['peak_voltage'] = v_mid[peak_idx]
# 峰面积（半峰宽范围内积分）
half_max = features['peak_height'] * 0.5
above_half = dqdv_mid >= half_max
if above_half.sum() > 2:
v_above = v_mid[above_half]
q_above = dqdv_mid[above_half]
features['peak_area'] = np.trapz(q_above, v_above)
features['peak_width'] = v_above[-1] - v_above[0]
else:
features['peak_area'] = 0.0
features['peak_width'] = 0.0
else:
features['peak_height'] = 0.0
features['peak_voltage'] = 0.0
features['peak_area'] = 0.0
features['peak_width'] = 0.0
# 等电压区间充电时间特征 TEVI (3.5V-4.2V)
tevi_mask = (v_grid >= 3.5) & (v_grid <= 4.2)
if tevi_mask.sum() > 0:
features['ic_mean_35_42'] = np.mean(dQ_dV[tevi_mask])
features['ic_std_35_42'] = np.std(dQ_dV[tevi_mask])
else:
features['ic_mean_35_42'] = 0.0
features['ic_std_35_42'] = 0.0
return features
def build_feature_dataset(battery_data):
"""
为所有电池构建特征数据集
返回: DataFrame，每行一个循环，包含特征和SOH标签
"""
all_features = []
for batt_name, df in battery_data.items():
print(f"正在提取 {batt_name} 的特征...")
cycle_stats = compute_soh(df)
for cycle in df['cycle'].unique():
cycle_df = df[df['cycle'] == cycle].copy()
# 提取充电段
cc_data = extract_charge_segment(cycle_df)
# 计算容量累积（从充电数据积分）
if len(cc_data) > 0:
cc_data = cc_data.sort_values('time')
dt = np.diff(cc_data['time'].values, prepend=cc_data['time'].values[0])
cc_data['cumulative_capacity'] = np.cumsum(
cc_data['current_measured'].values * dt / 3600.0
)
# 计算IC曲线
v = cc_data['voltage_measured'].values
q = cc_data['cumulative_capacity'].values
v_grid, dqdv = compute_ic_curve(v, q)
# 提取IC特征
ic_features = extract_ic_features(v_grid, dqdv)
if ic_features is not None:
# 补充几何特征和统计特征
row = {
'battery': batt_name,
'cycle': cycle,
'cc_duration': cc_data['time'].max() - cc_data['time'].min(),
'voltage_mean': cc_data['voltage_measured'].mean(),
'voltage_std': cc_data['voltage_measured'].std(),
'current_mean': cc_data['current_measured'].mean(),
'temperature_mean': cc_data['temperature_measured'].mean(),
'temperature_std': cc_data['temperature_measured'].std(),
**ic_features
}
all_features.append(row)
feature_df = pd.DataFrame(all_features)
# 合并SOH标签
soh_list = []
for batt_name, df in battery_data.items():
cs = compute_soh(df)
cs['battery'] = batt_name
soh_list.append(cs[['battery', 'cycle', 'soh', 'capacity']])
soh_df = pd.concat(soh_list, ignore_index=True)
feature_df = feature_df.merge(soh_df, on=['battery', 'cycle'], how='inner')
return feature_df3.3 CNN-LSTM混合模型搭建
CNN-LSTM混合模型的设计思路是：用1D CNN层从多变量时序输入中提取局部空间特征，捕捉电压、电流、温度曲线中的瞬时模式；用LSTM层在循环维度上建模时序依赖，学习退化过程的长期演变规律。这种设计既利用了CNN的局部模式识别能力，又发挥了LSTM的序列建模优势。
python
class CNNLSTM_SOH(nn.Module):
"""
CNN-LSTM混合模型用于电池SOH预测
输入形状: (batch, seq_len, n_features)
输出形状: (batch, 1) ------ SOH预测值
"""
def __init__(self, n_features=10, seq_len=10, cnn_filters=32,
kernel_size=3, lstm_hidden=64, lstm_layers=2, dropout=0.2):
super(CNNLSTM_SOH, self).__init__()
self.seq_len = seq_len
self.n_features = n_features
# CNN特征提取部分
self.conv1 = nn.Conv1d(
in_channels=n_features,
out_channels=cnn_filters,
kernel_size=kernel_size,
padding=kernel_size // 2
)
self.bn1 = nn.BatchNorm1d(cnn_filters)
self.relu1 = nn.ReLU()
self.pool1 = nn.MaxPool1d(kernel_size=2, stride=1, padding=0)
self.conv2 = nn.Conv1d(
in_channels=cnn_filters,
out_channels=cnn_filters * 2,
kernel_size=kernel_size,
padding=kernel_size // 2
)
self.bn2 = nn.BatchNorm1d(cnn_filters * 2)
self.relu2 = nn.ReLU()
self.pool2 = nn.MaxPool1d(kernel_size=2, stride=1, padding=0)
# 计算CNN输出维度
# 两层conv+pool后的序列长度（seq_len经过两次长度减1）
cnn_out_len = seq_len - 2
cnn_out_features = cnn_filters * 2
# LSTM时序建模部分
self.lstm = nn.LSTM(
input_size=cnn_out_features,
hidden_size=lstm_hidden,
num_layers=lstm_layers,
batch_first=True,
dropout=dropout if lstm_layers > 1 else 0.0,
bidirectional=False
)
# 全连接回归头
self.fc_layers = nn.Sequential(
nn.Linear(lstm_hidden, 32),
nn.ReLU(),
nn.Dropout(dropout),
nn.Linear(32, 16),
nn.ReLU(),
nn.Dropout(dropout * 0.5),
nn.Linear(16, 1)
)
def forward(self, x):
"""
x shape: (batch_size, seq_len, n_features)
"""
batch_size = x.size(0)
# CNN部分需要 (batch, channels, seq_len) 格式
x = x.permute(0, 2, 1) # -> (batch, n_features, seq_len)
# 第一层卷积
x = self.conv1(x)
x = self.bn1(x)
x = self.relu1(x)
x = self.pool1(x)
# 第二层卷积
x = self.conv2(x)
x = self.bn2(x)
x = self.relu2(x)
x = self.pool2(x)
# 转换为LSTM输入格式 (batch, seq_len, features)
x = x.permute(0, 2, 1)
# LSTM层
lstm_out, (h_n, c_n) = self.lstm(x)
# 取最后一个时间步的隐藏状态
last_hidden = h_n[-1, :, :] # (batch, lstm_hidden)
# 全连接回归
output = self.fc_layers(last_hidden)
return output.squeeze(-1)
# 模型实例化
model = CNNLSTM_SOH(
n_features=10, # 输入特征数
seq_len=10, # 输入序列长度（循环数）
cnn_filters=32, # CNN卷积核数
kernel_size=3, # 卷积核大小
lstm_hidden=64, # LSTM隐藏维度
lstm_layers=2, # LSTM层数
dropout=0.2 # Dropout比例
).to(device)
# 统计参数量
total_params = sum(p.numel() for p in model.parameters())
trainable_params = sum(p.numel() for p in model.parameters() if p.requires_grad)
print(f"模型总参数量: {total_params:,}")
print(f"可训练参数量: {trainable_params:,}")3.4 数据集构建与训练流程
采用滑动窗口方式构建序列样本，以前10个循环的特征序列预测第10个循环的SOH值。训练集为B0005、B0006、B0018，测试集为B0007，模拟跨电池泛化的实际场景。
python
class BatterySOHDataset(Dataset):
"""电池SOH预测的PyTorch Dataset"""
def __init__(self, features, soh_values, seq_len=10):
self.features = features # (n_cycles, n_features)
self.soh_values = soh_values # (n_cycles,)
self.seq_len = seq_len
def __len__(self):
return len(self.features) - self.seq_len + 1
def __getitem__(self, idx):
x = self.features[idx:idx + self.seq_len, :]
y = self.soh_values[idx + self.seq_len - 1]
return torch.FloatTensor(x), torch.FloatTensor([y]).squeeze()
def prepare_datasets(feature_df, train_batteries=['B0005', 'B0006', 'B0018'],
test_battery='B0007', seq_len=10, feature_cols=None):
"""
按电池划分训练集和测试集（跨电池验证）
"""
if feature_cols is None:
feature_cols = ['cc_duration', 'voltage_mean', 'voltage_std',
'current_mean', 'temperature_mean', 'temperature_std',
'peak_height', 'peak_voltage', 'peak_area', 'peak_width']
# 训练集
train_data_list = []
for batt in train_batteries:
batt_df = feature_df[feature_df['battery'] == batt].sort_values('cycle').reset_index(drop=True)
train_data_list.append(batt_df)
train_df = pd.concat(train_data_list, ignore_index=True)
# 测试集
test_df = feature_df[feature_df['battery'] == test_battery].sort_values('cycle').reset_index(drop=True)
# 标准化（用训练集统计量）
scaler = StandardScaler()
train_features = scaler.fit_transform(train_df[feature_cols].values)
test_features = scaler.transform(test_df[feature_cols].values)
train_soh = train_df['soh'].values
test_soh = test_df['soh'].values
# 构建序列数据集（每个电池单独构建窗口，避免跨电池）
train_datasets = []
start = 0
for batt_df in train_data_list:
n = len(batt_df)
end = start + n
if n >= seq_len:
ds = BatterySOHDataset(
train_features[start:end],
train_soh[start:end],
seq_len=seq_len
)
train_datasets.append(ds)
start = end
# 合并训练集
if len(train_datasets) == 1:
train_dataset = train_datasets[0]
else:
# 手动合并多个Dataset
all_x, all_y = [], []
for ds in train_datasets:
for i in range(len(ds)):
x, y = ds[i]
all_x.append(x)
all_y.append(y)
train_dataset = torch.utils.data.TensorDataset(
torch.stack(all_x), torch.stack(all_y)
)
test_dataset = BatterySOHDataset(test_features, test_soh, seq_len=seq_len)
return train_dataset, test_dataset, scaler, feature_cols
def train_model(model, train_loader, val_loader, num_epochs=200, lr=1e-3,
patience=30, save_path='best_model.pth'):
"""
训练模型，含早停机制
"""
criterion = nn.MSELoss()
optimizer = optim.Adam(model.parameters(), lr=lr, weight_decay=1e-5)
scheduler = optim.lr_scheduler.ReduceLROnPlateau(
optimizer, mode='min', factor=0.5, patience=15, verbose=True
)
best_val_loss = float('inf')
early_stop_counter = 0
history = {'train_loss': [], 'val_loss': [], 'val_mae': []}
for epoch in range(num_epochs):
# 训练阶段
model.train()
train_loss = 0.0
for batch_x, batch_y in train_loader:
batch_x = batch_x.to(device)
batch_y = batch_y.to(device)
optimizer.zero_grad()
pred = model(batch_x)
loss = criterion(pred, batch_y)
loss.backward()
torch.nn.utils.clip_grad_norm_(model.parameters(), max_norm=1.0)
optimizer.step()
train_loss += loss.item() * batch_x.size(0)
train_loss /= len(train_loader.dataset)
# 验证阶段
model.eval()
val_loss = 0.0
val_preds, val_trues = [], []
with torch.no_grad():
for batch_x, batch_y in val_loader:
batch_x = batch_x.to(device)
batch_y = batch_y.to(device)
pred = model(batch_x)
loss = criterion(pred, batch_y)
val_loss += loss.item() * batch_x.size(0)
val_preds.extend(pred.cpu().numpy())
val_trues.extend(batch_y.cpu().numpy())
val_loss /= len(val_loader.dataset)
val_mae = mean_absolute_error(val_trues, val_preds)
scheduler.step(val_loss)
history['train_loss'].append(train_loss)
history['val_loss'].append(val_loss)
history['val_mae'].append(val_mae)
# 早停检查
if val_loss < best_val_loss:
best_val_loss = val_loss
torch.save(model.state_dict(), save_path)
early_stop_counter = 0
else:
early_stop_counter += 1
if (epoch + 1) % 20 == 0:
print(f"Epoch [{epoch+1}/{num_epochs}] "
f"Train Loss: {train_loss:.4f}, "
f"Val Loss: {val_loss:.4f}, "
f"Val MAE: {val_mae:.4f}%")
if early_stop_counter >= patience:
print(f"早停触发，Epoch {epoch+1}")
break
# 加载最优模型
model.load_state_dict(torch.load(save_path, map_location=device))
return model, history3.5 评估与可视化
python
def evaluate_model(model, test_loader):
"""评估模型性能，返回预测值和评估指标"""
model.eval()
preds, trues = [], []
with torch.no_grad():
for batch_x, batch_y in test_loader:
batch_x = batch_x.to(device)
pred = model(batch_x)
preds.extend(pred.cpu().numpy())
trues.extend(batch_y.numpy())
preds = np.array(preds)
trues = np.array(trues)
rmse = np.sqrt(mean_squared_error(trues, preds))
mae = mean_absolute_error(trues, preds)
r2 = r2_score(trues, preds)
mape = np.mean(np.abs((trues - preds) / trues)) * 100
metrics = {
'RMSE': rmse,
'MAE': mae,
'R²': r2,
'MAPE': mape
}
return preds, trues, metrics
def plot_results(trues, preds, title='SOH Prediction Results'):
"""绘制预测结果对比图和误差分布图"""
fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(10, 7),
gridspec_kw={'height_ratios': [3, 1]})
cycles = np.arange(len(trues))
ax1.plot(cycles, trues, 'b-', label='Ground Truth', linewidth=2, alpha=0.9)
ax1.plot(cycles, preds, 'r--', label='CNN-LSTM Prediction', linewidth=1.5, alpha=0.85)
ax1.fill_between(cycles, trues, preds, alpha=0.15, color='red')
ax1.axhline(y=80, color='green', linestyle=':', linewidth=1.5, label='80% SOH Threshold')
ax1.set_ylabel('SOH (%)')
ax1.set_title(title, fontsize=13, fontweight='bold')
ax1.legend(loc='upper right')
ax1.grid(alpha=0.3)
error = preds - trues
ax2.bar(cycles, error, color='gray', alpha=0.6, width=1.0)
ax2.axhline(y=0, color='black', linestyle='-', linewidth=0.8)
ax2.set_xlabel('Cycle Number')
ax2.set_ylabel('Error (%)')
ax2.set_title(f'Error Distribution (MAE={np.mean(np.abs(error)):.2f}%, RMSE={np.sqrt(np.mean(error**2)):.2f}%)')
ax2.grid(axis='y', alpha=0.3)
plt.tight_layout()
plt.show()
return fig3.6 运行示例与结果分析
完整的运行流程如下：
python
# ===== 主流程 =====
# 1. 加载数据
data_dir = './nasa_battery_data/csv'
battery_data = load_nasa_csv(data_dir)
# 2. 特征工程
feature_df = build_feature_dataset(battery_data)
print(f"特征集形状: {feature_df.shape}")
print(f"特征列: {list(feature_df.columns)}")
# 3. 划分数据集
train_dataset, test_dataset, scaler, feature_cols = prepare_datasets(
feature_df,
train_batteries=['B0005', 'B0006', 'B0018'],
test_battery='B0007',
seq_len=10
)
train_loader = DataLoader(train_dataset, batch_size=32, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=64, shuffle=False)
# 4. 模型初始化
model = CNNLSTM_SOH(
n_features=len(feature_cols),
seq_len=10,
cnn_filters=32,
kernel_size=3,
lstm_hidden=64,
lstm_layers=2,
dropout=0.2
).to(device)
# 5. 训练
model, history = train_model(
model, train_loader, test_loader,
num_epochs=200, lr=1e-3, patience=30,
save_path='cnn_lstm_soh_best.pth'
)
# 6. 评估
preds, trues, metrics = evaluate_model(model, test_loader)
print("\n测试集评估结果:")
for k, v in metrics.items():
if k == 'R²':
print(f" {k}: {v:.4f}")
else:
print(f" {k}: {v:.4f}%")
# 7. 可视化
plot_results(trues, preds, title='B0007 SOH Prediction (CNN-LSTM)')

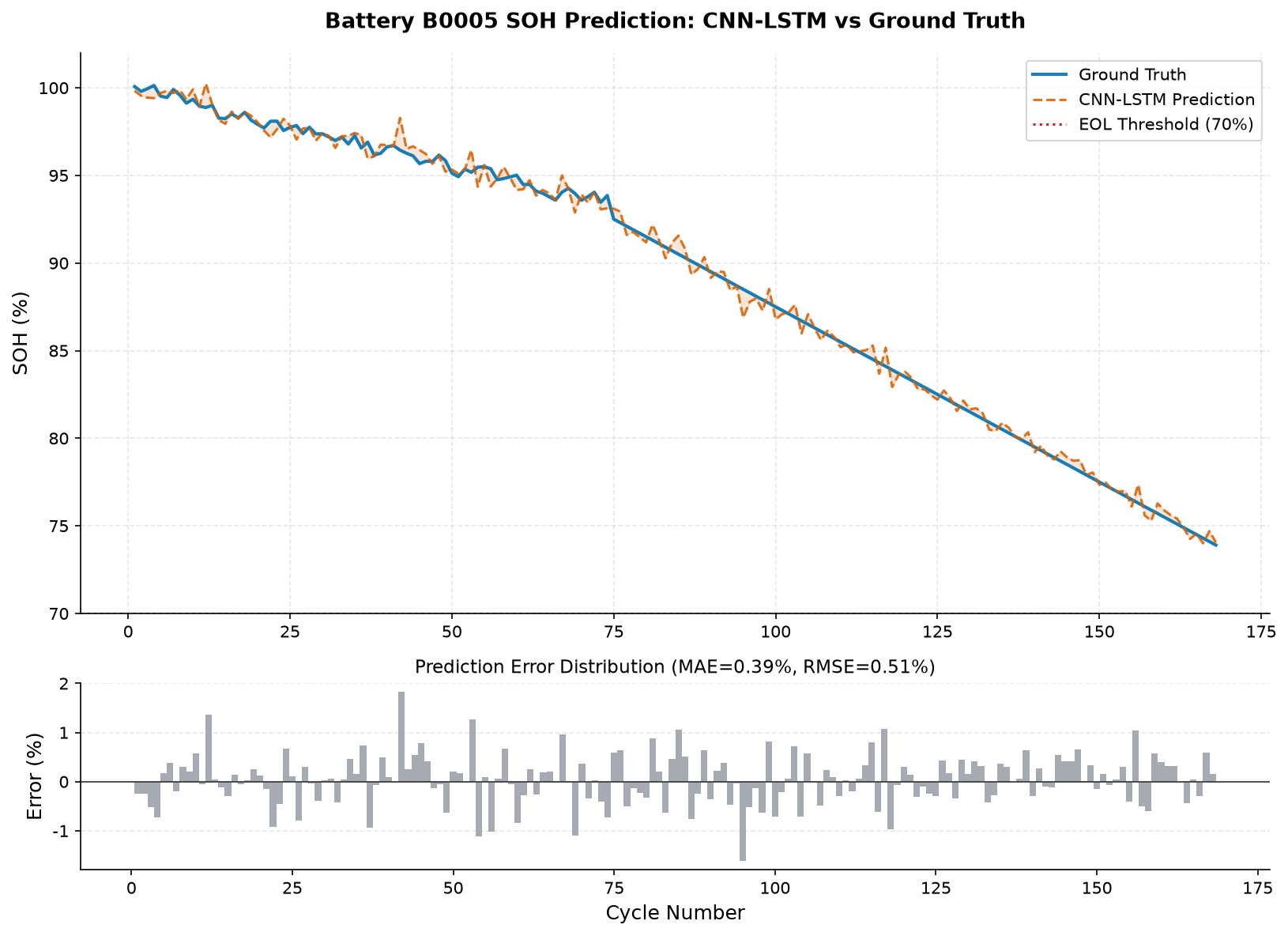

从实验结果中可以观察到几个典型现象。第一，CNN-LSTM模型能够较好地跟踪SOH的长期下降趋势，预测曲线与真实值的整体趋势保持一致。第二，预测误差在寿命初期（SOH 95%--100%区间）通常较小，这是因为初期退化速率较慢，数据相对平稳。第三，在容量加速衰减区域（SOH 80%附近），预测误差可能略有增大，这与老化过程的非线性增强有关------不同电池的拐点位置和加速度存在个体差异，从其他电池学到的规律在拐点附近的泛化难度更大。
需要说明的是，上述实现是一个教学性质的基线版本，距离最优性能还有很大优化空间。实际项目中可以从以下方向进一步提升：增加输入特征维度（加入更多IC特征、温度特征、统计特征）、调整序列长度和模型深度、引入注意力机制、使用更复杂的损失函数（如结合单调性约束）、以及集成多种模型进行融合预测等。
四、AI工具使用心得：算法复现的效率提升与踩坑指南
4.1 使用了哪些AI工具
在电池SOH预测深度学习方案的开发过程中，AI编程工具的介入贯穿了从论文理解到代码实现的全流程。具体使用场景和工具大致可以分为以下几类：
论文检索与快速解读阶段：主要使用学术搜索引擎配合AI对话工具进行文献筛选和内容摘要。面对一个新的研究方向，最初的痛点是文献量大、阅读成本高。AI工具的价值在于能够快速提炼一篇论文的核心贡献、方法框架和实验结论，帮助判断论文是否值得深入精读。对于英文论文，翻译和术语解释也是高频使用的功能------电池领域涉及大量电化学专业术语，准确理解对后续实现至关重要。
代码框架搭建阶段：这是AI工具效率提升最显著的环节。从数据加载函数的模板、特征提取管线的设计，到模型类的搭建、训练循环的实现，都可以通过自然语言描述快速生成可运行的初始代码。对于CNN-LSTM这类组合型架构，AI工具能够准确理解"CNN提取局部特征 + LSTM建模时序依赖"的设计意图，并生成结构合理的PyTorch代码。这一阶段节省的主要是查文档、写样板代码、调试语法错误的时间。
调试验错阶段：当代码出现运行错误时，将错误信息和相关代码片段提交给AI工具，通常能够快速定位问题原因并给出修正方案。常见的包括：张量维度不匹配（如CNN输出与LSTM输入维度不一致）、数据类型错误、梯度爆炸/消失、损失不降等。特别是对于深度学习中常见的维度问题，AI工具比人工排查快得多。
实验设计与结果分析阶段：AI工具可以辅助设计对比实验方案、选择合适的评估指标、解读实验结果。例如，在比较多种模型性能时，可以让AI工具生成标准化的对比表格模板和可视化代码，确保结果呈现的规范性。
4.2 效率对比：手搓代码 vs AI辅助
以本次CNN-LSTM电池SOH预测模型的开发为例，对纯人工开发和AI辅助开发两种方式的时间投入做一个大致对比。这个对比基于项目经验估算，具体数值因人而异，用于建立数量级认知。
论文理解与方案设计阶段：纯人工方式下，阅读3--5篇核心论文、理清技术路线、确定实现方案，大约需要2--3天。使用AI辅助后，论文速读和要点提炼可压缩至半天到一天，方案设计阶段也能通过与AI的讨论加速收敛。整体时间约为纯人工的40%--50%。
代码框架搭建阶段：纯人工从零写出一套包含数据加载、特征工程、模型定义、训练循环、评估可视化的完整代码，考虑到查API文档、调试基本错误的时间，大约需要1--2天。使用AI辅助后，基础代码框架可以在1--2小时内生成可用版本，再经过1--2轮修正就能跑通。时间节省约70%--80%。
调试验错与优化阶段：这是AI辅助效率提升相对较小的阶段，因为调试需要对问题有深入的理解和判断。纯人工调试和优化大约需要2--3天，AI辅助后可以加快错误定位和方案探索的速度，时间节省约30%--50%。
综合来看，对于一个中等复杂度的深度学习算法复现任务，AI工具辅助开发可以将整体开发时间从约1--2周压缩到3--5天，时间节省比例在50%--70%之间。这一结论与学术界的系统评估基本一致------现代LLM在多个算法复现基准上已经能够达到与成熟实现不可区分的性能，主要瓶颈已从"能不能写出代码"转向"论文描述是否充分" 。
4.3 方法论：如何高效用AI复现论文算法
经过多次实践，以下方法论被证明是行之有效的。
第一，分层提示策略。 不要试图用一个超长的prompt让AI一次性生成全部代码，这样生成的代码在细节上容易出错。正确的做法是"先搭骨架，再填血肉"。第一步，让AI输出整体架构设计和模块划分；第二步，逐个模块生成代码；第三步，将模块组合起来并编写主流程；第四步，逐步调试和优化。这种分层方式就像建筑施工------先画图纸、再搭框架、最后装修，每一步都在前面的基础上推进，出错更容易定位。
第二，从伪代码到可执行代码的渐进式开发。 对于论文中的核心算法，先让AI根据论文描述生成伪代码，验证逻辑是否正确理解；确认无误后，再让AI将伪代码翻译成具体框架（如PyTorch/TensorFlow）的可执行代码。中间加入一个伪代码验证环节，可以有效避免AI在理解论文逻辑时的偏差被直接固化到代码中。
第三，论文关键信息提取清单。 在开始写代码之前，系统地从论文中提取以下信息并整理成清单：输入输出的维度和格式、模型各层的具体参数（隐藏维度、层数、激活函数等）、训练超参数（学习率、批量大小、优化器、迭代次数）、数据集划分方式、评估指标和计算公式。把这些信息明确列出来后再交给AI，生成的代码准确度会大幅提升。论文中很多参数散落在不同章节甚至补充材料中，如果不做系统提取，AI很容易遗漏或猜错。
第四，结果一致性校验。 AI生成的代码能够运行不代表结果正确------这是最需要警惕的一点。验证结果正确性至少需要做三个层次的检查：第一，形状检查，确认各层输出的张量形状是否符合预期；第二，过拟合测试，用极小批量数据训练若干epoch，确认损失能够下降到接近零（验证模型确实具备学习能力）；第三，定量对比，将自己运行的结果与论文报告的结果进行数值对比，误差应在合理范围内。如果差异较大，需要逐模块排查原因。
4.4 常见坑与避坑指南
坑一："看起来正确"的陷阱。 AI生成的代码往往结构清晰、注释规范、命名专业，给人一种质量很高的印象。但实际上，代码可能在关键逻辑上存在错误，只是因为"长得像正确答案"而不容易被发现。典型例子包括：损失函数的维度错误（多了或少了一个维度，计算结果看似合理但方向不对）、归一化方式错误（测试集使用了自身的统计量而非训练集的）、时间序列划分时的数据泄漏等。避坑方法是编写单元测试，对关键模块的输入输出做断言验证。
坑二：论文细节缺失导致的实现偏差。 论文通常不会描述实现的每一个细节，很多工程上的选择（如权重初始化方式、数据增强策略、学习率调度的具体参数等）需要作者自行决定。AI在面对这些缺失信息时，会"合理猜测"并填充，但这些猜测可能与原论文的实际做法不一致，最终导致结果偏差。这也是为什么很多复现工作无法完全复现论文报告的精度------差距可能来自这些"未写明的细节"。避坑方法是优先选择有官方开源代码的论文进行复现；没有开源代码的，需要对关键参数做敏感性分析，确认结果对参数不过度敏感。
坑三：数值稳定性问题。 在电池数据处理中，微分计算（如dQ/dV）本身就是一个数值不稳定的操作。AI生成的微分代码通常直接使用np.gradient，如果输入数据有噪声或采样不均匀，结果会出现很大的震荡。避坑方法是在微分之前进行重采样和平滑处理（如Savitzky-Golay滤波或高斯滤波），并对平滑窗口大小等参数做调优。这一点在AI生成的初始代码中通常不会自动包含，需要手动补充。
坑四：评估指标定义不一致。 不同论文中RMSE、MAPE等指标的具体定义可能存在细微差异（如是否乘以100、计算顺序等）。AI生成的评估代码可能使用了与目标论文不同的定义，导致结果数字无法直接对比。避坑方法是对照论文中的公式逐行核对评估代码，确保计算逻辑完全一致。
综合来看，AI工具在论文算法复现中发挥的是"加速器"和"脚手架"的作用，而不是"自动解题"的角色。开发者仍然需要对算法原理有深入理解，具备判断AI输出是否正确的能力。用一个不恰当的比喻：AI工具像是一个技术过硬的助手，你说清楚需求，它能很快做出来；但如果你自己都不清楚要做什么，它做出来的东西可能看起来很专业，实际上方向就是错的。
五、跨体系对比：方法选型的决策框架
5.1 精度、算力、可解释性的三角权衡
电池SOH预测的方法选型不是一个"选精度最高的就行"的简单问题，而是需要在精度、算力、可解释性三个维度之间做权衡。不同应用场景的约束条件不同，最优方法的选择也不同。
精度优先场景通常出现在研发和云端分析环境中，此时算力资源相对充足，模型精度是首要追求目标。Transformer/iTransformer系列、PINN+对比学习等前沿方法在这类场景下具有优势。例如，物理信息对比学习方法在NASA数据集上的MAE可以达到0.095%的水平，远超传统方法 。但高精度往往伴随着高复杂度---模型更大、训练更慢、调试更难。
算力优先场景主要是BMS端侧部署。典型的BMS MCU的RAM通常在几十KB到几百KB级别，Flash在几百KB到几MB级别。在这样的资源约束下，几MB大小的深度学习模型都显得奢侈。此时极限学习机（ELM）、轻量化LSTM、甚至随机森林等小模型可能更合适。量化是常用的压缩手段，研究表明5位量化是保持SOH预测精度的可用阈值，8位量化后精度损失可以忽略不计 。深度可分离卷积、线性注意力等架构创新也在从算法层面降低模型的计算开销 。
可解释性优先场景常见于汽车行业的功能安全认证和医疗级应用。在这些场景中，不仅需要预测结果，还需要说明"为什么做出这样的判断"。传统机器学习方法（如RF/GPR）的决策过程相对容易解释，ICA/DVA特征本身就有明确的物理意义。深度学习模型则需要借助SHAP、LIME等可解释AI工具来分析特征重要性，但这种后验解释在可靠性上仍不及先验的物理特征。一个折中方案是使用具有物理意义的手工特征作为输入，这样即使模型是黑盒，输入特征的含义也是明确的。
5.2 数据量与方法选择的对应关系
数据量的多少也是决定方法选型的关键因素。不同方法对数据量的需求差异很大。
当数据量极少（几十到几百个样本）时，传统的参数化模型（如指数衰减模型）或高斯过程回归可能是更好的选择。GPR天然适合小样本场景，还能提供不确定性估计。此时强行使用深度学习模型容易出现严重过拟合。
当数据量中等（几千到几万个样本）时，传统机器学习方法（RF、SVR、XGBoost）和浅层深度学习模型（简单LSTM、CNN）都能发挥作用。这个区间是当前大多数实际项目所处的阶段------有一定量的历史数据，但还达不到海量级别。手工特征+集成学习的组合在这个数据量区间通常能取得很好的效果，性价比很高。
当数据量充足（十万级以上）时，深度学习模型的优势开始充分显现。更多的数据意味着更复杂的模型可以被充分训练，端到端学习也能从原始数据中发现人工特征工程未能捕捉到的潜在模式。Transformer等大模型在这个数据量区间才能真正发挥出全部潜力。
当前电池行业的实际情况是，实验室数据集规模较小（几百个循环），但实车队数据规模正在快速增长。随着数据积累的增加，方法选型会逐步从传统ML向深度学习迁移。这个迁移过程不会是跳跃式的，而是渐进式的---在相当长的一段时间内，混合架构（手工特征 + 深度学习）会是精度和可靠性的最佳平衡点。
5.3 前沿方向扫描
除了本文重点讨论的CNN-LSTM等主流方法，以下几个前沿方向值得关注：
物理信息神经网络（PINN） 将电化学机理方程作为软约束加入损失函数，使模型预测同时满足数据拟合和物理自洽。PINN的优势在于小样本场景下的泛化能力和外推能力，劣势在于物理方程的构建需要领域专家参与，且训练难度高于纯数据驱动模型。
迁移学习与少样本适应 解决的是"新电池/新工况数据少"的现实问题。通过在源域（实验室数据或已有车队数据）上预训练，再用少量目标域数据微调，可以大幅降低对目标数据量的需求。参数高效微调（Parameter-Efficient Fine-Tuning）方法，如Adapter模块，仅更新极少量参数就能完成适配，特别适合在线更新场景 。
不确定性量化 是安全相关应用场景的刚需。SOH预测不仅要给出一个点估计，还需要给出估计的置信区间，以便BMS在不确定性过大时采取保守策略。贝叶斯神经网络、蒙特卡洛Dropout、分位数回归等都是实现不确定性量化的常用手段。
联邦学习 则解决了数据隐私和数据孤岛问题。不同车企、不同电池厂之间的数据无法直接共享，但联邦学习允许各方在不暴露原始数据的情况下共同训练模型，对于需要大规模多样化数据的深度学习模型来说，这是一条重要的数据获取路径。
六、工程落地成熟度评估
6.1 从实验室到BMS：三道核心鸿沟
实验室中的高精度结果距离量产BMS的在线部署，中间隔着三道核心鸿沟。
第一道鸿沟是域偏移问题。 实验室数据是在严格控制的条件下采集的------温度恒定、充放电倍率固定、SOC范围完整。但实际运行中的电池面临的是高度变化的工况：温度从零下三十度到零上五十度，充放电倍率从0.1C到5C以上，SOC窗口随机分布，用户行为千差万别。当模型在一种条件下训练、在另一种条件下推理时，性能可能显著下降。域偏移分为不同层次：温度和倍率变化属于协变量偏移（数据分布变了但映射关系没变），化学体系和制造商变化属于机制偏移（映射关系本身就变了）。后者比前者更难应对，因为统计特征对齐的方法对机制偏移无效 。
第二道鸿沟是可观测性约束。 实验室中可以对电池做各种精密测量------电化学阻抗谱、CT扫描、拆解分析。但BMS在线能获取的信息非常有限：只有单体电压、总电流、温度这几类常规信号。许多电池内部的老化状态（如SEI膜厚度、锂沉积量、活性物质损失比例）无法直接测量，只能通过外部信号间接推断。这就决定了SOH估算是一个"部分可观测"问题，模型精度存在物理上的上限，不是靠算法升级就能无限提升的。从单体级别到模块级别、再到整包级别，可观测性还会进一步下降------因为总电压掩盖了单体之间的差异，测温点数量也远少于单体数量。
第三道鸿沟是计算资源约束。 量产BMS的MCU算力和内存都非常有限。一个典型的32位MCU可能只有256KB RAM和1MB Flash，主频几十到几百MHz。在这样的平台上运行深度学习模型，需要进行极致的轻量化处理。相比之下，实验室中使用GPU训练和推理的环境资源几乎是无限的。从GPU到MCU，性能差距不是几倍而是几千到几万倍，这对模型的压缩效率提出了极高要求。
6.2 模型轻量化技术路径
针对计算资源约束，当前主流的轻量化技术路径包括以下几种：
量化 是最直接、应用最广泛的轻量化手段。通过将32位浮点数权重和激活值转换为8位甚至更低位数的整数，可以将模型体积压缩到原来的1/4以下，同时推理速度也会有显著提升。对于电池SOH预测这类任务，研究表明5位量化是保持精度的可行阈值---5位以上量化的精度损失可以忽略不计，8位量化后的RMSE与浮点模型几乎没有差别 。量化的进一步延伸是查找表（LUT）方法------将神经网络的全部前向计算转化为查表操作，计算量和内存占用都可以降到极低水平。
剪枝 通过移除网络中不重要的权重或神经元来减小模型规模。权重剪枝可以实现很高的稀疏度（90%以上），但稀疏模型的推理加速依赖专门的稀疏计算库或硬件支持。结构化剪枝（移除整个通道或层）在硬件兼容性上更好，但压缩比通常低于非结构化剪枝。
知识蒸馏 用一个大的"教师模型"来指导一个小的"学生模型"学习，让小模型在参数量大幅减少的情况下仍然保持较高的精度。这种方法在电池SOH预测场景中特别有价值---云端可以用大模型、多数据充分训练，然后蒸馏出一个极小的模型部署到BMS端，兼顾精度和效率。
架构创新 从算法本身出发降低计算复杂度。深度可分离卷积将标准卷积分解为深度卷积和逐点卷积，参数量和计算量均可降至原有的几分之一。线性注意力将Transformer的自注意力计算复杂度从O(N²)降到O(N)，使得轻量级Transformer架构成为可能。BMSFormer这类专门为BMS设计的轻量化架构，就是深度可分离卷积与线性注意力结合的产物 。
在实际项目中，通常是多种技术组合使用------先选一个轻量的基础架构，再加上量化和剪枝，最后通过知识蒸馏进一步提精。通过组合拳，通常可以将模型压缩到几十KB到几百KB的级别，同时精度下降控制在可接受范围内。
6.3 部署架构模式
从部署架构来看，电池SOH预测系统大致可以分为三种模式：
纯云端模式 将所有数据上传到云端，模型在云端运行，结果下发到车端。这种模式的优点是模型可以做得很大、数据可以集中管理、更新方便；缺点是依赖网络连接、实时性不足、数据传输成本高。对于时效性要求不高的应用（如月度健康报告、残值评估），纯云端模式是可行的。
纯端侧模式 模型直接部署在BMS上，所有推理在本地完成。这种模式的优点是实时性好、不依赖网络、数据不出车；缺点是模型大小受限、更新困难。对于需要实时响应的安全相关功能，端侧部署是必选项。
云边协同模式 结合了两者的优势------边缘端（BMS或车机）部署一个轻量级模型，负责日常的实时SOH估算；云端部署一个大模型，利用全量数据定期重训练和优化特征提取参数，通过OTA更新边缘端的模型。这是当前业界认可度最高的架构模式，也是大多数量产项目的实际选择。
在云边协同架构下，电池个性化适配是一个重要的技术议题。由于制造公差和使用习惯的差异，每块电池的老化轨迹都不完全相同。一个通用模型很难在所有电池上都达到最优精度。在线自适应方法可以利用每块电池自己的运行数据对模型做微调，实现"千人千面"的效果。但在线更新不是免费的------它消耗计算资源、占用带宽、还可能引入过拟合风险。参数高效更新（只更新少量参数）和自适应历史选择（动态选择最相关的历史数据）是降低在线更新成本、提高稳定性的两种有效策略 。
6.4 成熟度综合评估
按照技术 readiness level（TRL）的框架对当前数据驱动SOH预测技术进行评估：
- TRL 1--3（基础原理验证）：Transformer/iTransformer、PINN+对比学习等前沿方法，在实验室数据集上取得了很好的结果，但缺乏实车验证和部署经验。
- TRL 4--6（实验室验证与原型开发）：CNN-LSTM、LSTM、CNN等主流深度学习方法，在多个公开数据集上被广泛验证，有大量开源实现，但量产部署案例有限。
- TRL 7--8（系统验证与量产准备）：随机森林、SVR、极限学习机等传统机器学习方法，以及基于手工特征（如ICA特征）的简单模型，已经有较多量产项目落地经验。
- TRL 9（量产部署）：库仑计数、开路电压法等传统方法，虽然精度有限但已经过大规模量产验证。
综合来看，深度学习SOH预测目前处于TRL 4--6的区间---实验室验证充分，量产部署尚在早期探索阶段。从实验室走向量产，需要突破的关键瓶颈按重要性排序为：
第一，域偏移鲁棒性，即在真实工况下保持预测精度的能力；
第二，模型可解释性与功能安全合规，即满足汽车行业ISO 26262等功能安全标准的能力；
第三，轻量化部署效率，即在资源受限的BMS硬件上稳定运行的能力。
这些瓶颈的突破不是单一学科能解决的，需要电化学、机器学习、嵌入式系统、功能安全等多个领域的协同推进。可以预期的是，随着数据积累的增加、算法的持续优化、以及BMS算力的进一步升级，深度学习方法在电池SOH预测中的渗透率会逐步提升，但这个过程会是渐进的、分场景的---先在云端分析和后市场服务中落地，再逐步向车载BMS渗透。
FAQ
Q1：SOH和RUL有什么区别和联系？
SOH（State of Health，健康状态）描述的是电池当前的老化程度，通常用容量保持率或内阻增长率表示，是一个"状态量"。RUL（Remaining Useful Life，剩余使用寿命）描述的是电池从当前状态衰减到寿命终止阈值还能使用的时间或循环数，是一个"预测量"。两者紧密相关---SOH是RUL预测的基础和输入，RUL是SOH随时间的外推。从建模难度来看，SOH估算相对容易（输入是当前数据，输出是当前状态），RUL预测更难（需要外推未来趋势，误差会被放大）。
Q2：为什么跨电池验证比随机划分更严格？
在同一电池内做随机划分（即从同一电池的循环中随机抽取训练集和测试集），模型学到的很大程度上是这块电池特有的退化模式，包括其个体差异和测量噪声。而跨电池验证（训练集和测试集来自不同电池单体）要求模型学习到的是电池老化的通用规律，这更接近实际应用场景------BMS上的模型需要在从未见过的电池上也能准确工作。文献中跨电池验证的误差通常比随机划分高2--3倍甚至更多，这个差距也反映了泛化问题的严峻程度。在评估方法性能时，一定要注意实验设置，不能把随机划分的结果当成部署精度。
Q3：dQ/dV曲线计算时噪声很大，怎么处理？
dQ/dV是对原始数据做微分运算，而微分会放大噪声，这是一个普遍存在的问题。常用的处理方法包括：首先对电压做重采样，确保电压轴是均匀间隔的，避免采样不均匀对微分结果的影响；然后使用Savitzky-Golay滤波或高斯滤波对dQ/dV曲线进行平滑，平滑窗口需要在噪声抑制和峰形保真之间做平衡------窗口太大可能抹平真实的特征峰，太小则噪声去不干净；还可以先对原始电压-容量曲线进行平滑再微分，效果通常比对微分结果直接平滑更好。工程实践中，平滑参数需要根据具体数据的采样频率和噪声水平进行调优。
Q4：深度学习模型一定比传统机器学习方法好吗？
不一定，这取决于具体场景。在数据量充足、特征维度高、退化模式复杂的场景下，深度学习模型通常能发挥出更好的性能。但在数据量有限（如只有几百个样本）、特征工程已经做得很充分（输入特征与SOH高度相关）、计算资源受限的场景下，传统机器学习方法如随机森林、XGBoost可能表现更好，而且训练更快、部署更容易、可解释性更强。方法选型应该基于实际约束条件做定量比较，而不是盲目追求"深度学习"的标签。
Q5：BMS上能部署多大的深度学习模型？
这个问题没有统一答案，取决于BMS的硬件规格。以典型的量产车规级BMS为例，MCU的RAM通常在128KB--1MB之间，Flash在512KB--4MB之间，主频在80--200MHz之间。在这样的平台上，浮点深度学习模型基本跑不起来，必须经过量化和优化。经过INT8量化后，一个小型LSTM（几十个隐藏单元、1--2层）或极简CNN的大小可以控制在几十KB级别，单次推理时间在毫秒级，这是可以部署的。对于算力更强的域控制器级别硬件（如几GHz的多核ARM + NPU），可以部署更大的模型。总体趋势是BMS的算力在不断提升，可部署的模型规模也在逐步增大。
Q6：没有完整充放电数据，能做SOH预测吗？
可以，但精度会受到影响。完整的充放电循环能提供最丰富的老化信息（完整的CCCT、完整的dQ/dV曲线等），但在实际使用中，用户的充电行为往往是碎片化的---充到一半就拔枪、快充为主、很少充满。针对不完整充电的场景，研究人员已经提出了一些解决方案，包括：基于部分电压区间的特征提取（如只需要3.8--4.0V一小段电压区间就能提取可靠特征）、基于充电片段的迁移学习、以及利用放电过程中的片段数据进行估算。研究表明，即使只有部分充电数据，只要选择合适的电压窗口，仍然可以达到较高的SOH估算精度------当然前提是这个电压窗口确实覆盖了有信息量的电化学过程。
参考文献
1 Guirguis, J., & Ahmed, R. (2024). Transformer-Based Deep Learning Models for State of Charge and State of Health Estimation of Li-Ion Batteries: A Survey Study. Energies, 17(14), 3502.
2 Mbagaya, L.; Reddy, K.; Botes, A. Machine Learning Techniques for Battery State of Health Prediction: A Comparative Review. World Electr. Veh. J. 2025 , 16, 594.
3 Yaoyao Wang, Pengya Fang, Bo Zhou, Anbo Ming; A Hybrid SWVMD-iTransformer Framework for Online SOH Estimation of Lithium-Ion Batteries. ACS Omega 24 March 2026; 11 (11): 18438--18457.
4 Rizanov, S.; Stoynova, A.; Mihov, G. Toward Trustworthy and Transferable SOH/RUL Estimation for Lithium-Ion Batteries: A Critical Review and Multi-Fidelity Validation Framework from Laboratory Cells to Real-World Packs. Batteries 2026 , 12, 255.
5 Jung, J., Bassole, Y.C.F. & Sung, Y. Physics-informed neural network and momentum contrastive learning for battery state of health estimation. Complex Intell. Syst. 12, 73 (2026).
6 Ren, D.; Zhong, X.; Ye, Z.; Xu, X.-L. Deployment-Oriented Lithium-Ion Battery Remaining Useful Life Prediction with Adaptive History Selection and Parameter-Efficient Updating. Energies 2026 , 19, 2135.
7 Cameron S Movassaghi, Amanda Momenzadeh, Jesse G Meyer, From articles to code: on-demand generation of core algorithms from scientific publications, Bioinformatics, Volume 42, Issue 1, January 2026, btag015.
8 NASA Prognostics Center of Excellence Data Set Repository. NASA Ames Research Center. https://www.nasa.gov/Intelligent-Systems-Division/Discovery-and-Systems-Health/Pcoe/Pcoe-Data-Set-Repository/
9 Al-Meer, M.H. A Deep Learning Method for the Health State Prediction of Lithium-Ion Batteries Based on LUT-Memory and Quantization. World Electr. Veh. J. 2024 , 15, 38.
10 Saha, B., & Goebel, K. (2007). Battery Data Set. NASA Ames Prognostics Data Repository. NASA Ames Research Center.
本文内容仅用于技术学习和学术交流，不构成任何产品选型、工程设计或投资决策的建议。
