1. 产品概述

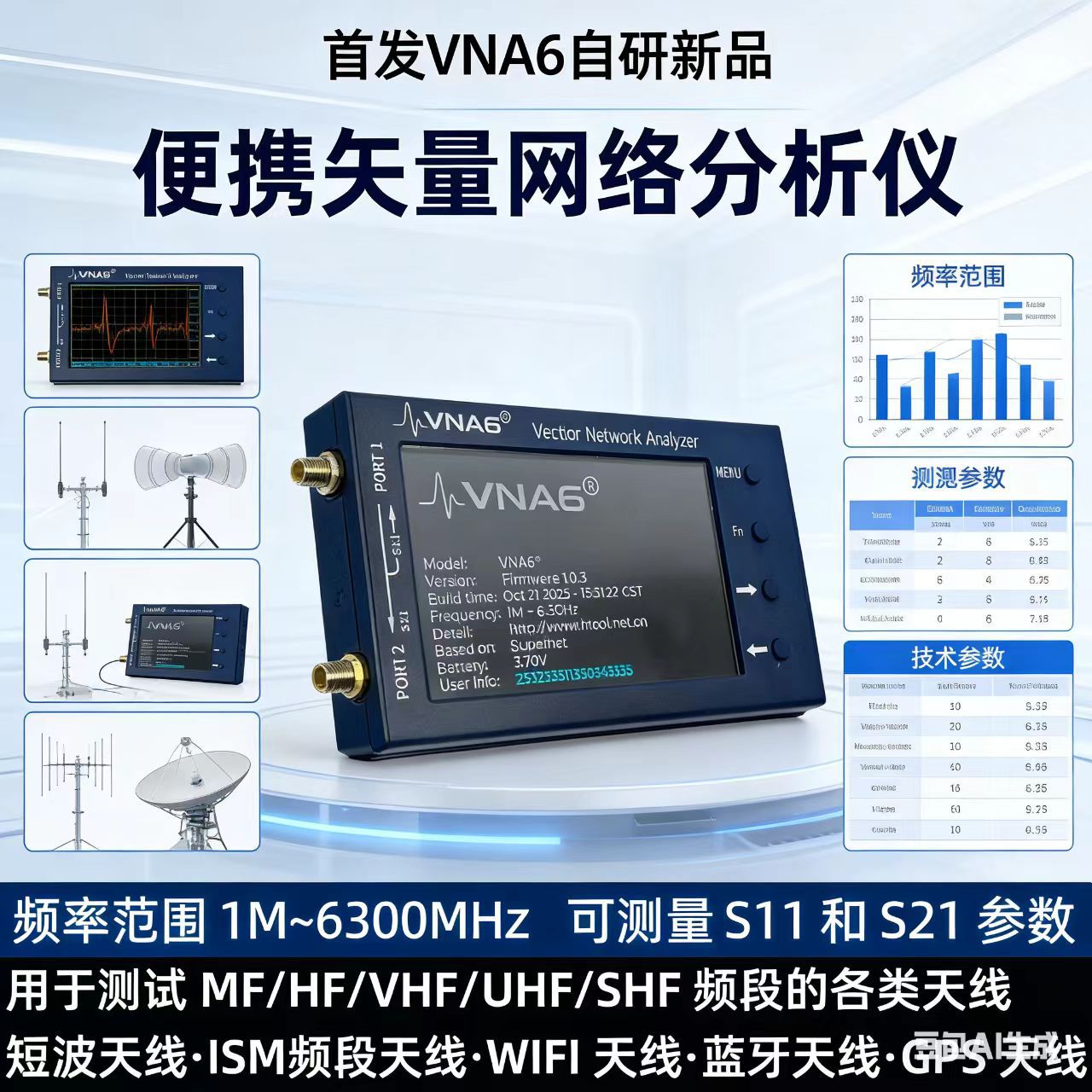

VNA6 是一款便携式矢量网络分析仪（Vector Network Analyzer，VNA），测量频率范围覆盖 1 MHz 至 6.3 GHz，支持 S11（反射）和 S21（传输）参数的测量。其动态范围在 S11 参数上可达 50 dB，在 S21 参数上可达 65 dB，是一款适用于现场测试、实验室研发和教学演示的高性价比射频测量工具。
该设备采用全金属外壳设计，尺寸仅为 125 mm × 75 mm × 20 mm，兼具坚固耐用与便携性。正面配备一块 3.97 英寸 IPS 高亮触摸屏，支持多点触控操作，即使在户外强光下也能清晰显示测量曲线和数据。
2. 核心特性与技术指标
2.1 产品特性
- 宽频带覆盖：1 MHz -- 6.3 GHz，满足从短波到 Wi-Fi 6、蓝牙、GPS 等常用频段的测试需求。
- 高动态范围：S21 动态范围最高 65 dB（< 3 GHz），S11 动态范围最高 50 dB（< 3 GHz）。
- 全触摸操作：所有参数设置、标记点操作、截图等功能均可通过触摸屏完成，交互流畅。
- 内置大容量电池：配备 5000 mAh 锂电池，单次充电可持续工作超过 4.5 小时。
- 丰富测量模式：支持幅度/相位频率响应、史密斯圆图、驻波比（SWR）、极坐标图、群时延等多种显示格式。
- TDR/DTF 功能：内置时域反射计功能，可用于测量电缆长度、定位故障点。
- 多语言界面：支持中文、英文、俄文三种语言，方便全球用户使用。
2.2 主要技术指标
| 参数 | 规格 |
|---|---|
| 频率范围 | 1 MHz -- 6.3 GHz |
| 输出功率 | 最大 10 dBm |
| 频率稳定度 | < ±1 ppm |
| 扫描点数 | 101 -- 1001（可调） |
| 扫描速度 | 最高 200 点/秒 |
| 轨迹数 | 4 |
| 标记点数 | 4 |
| 校准存储 | 32 组 |
| 显示屏 | 3.97 英寸 IPS 触摸屏，分辨率 800×480 |
| 射频接口 | SMA 母头 |
| 充电/数据接口 | USB Type-C |
| 电池 | 3.7V 5000mAh 锂电池 |
| 工作温度 | 0℃ -- 45℃ |
3. 快速上手指南
3.1 开箱与连接

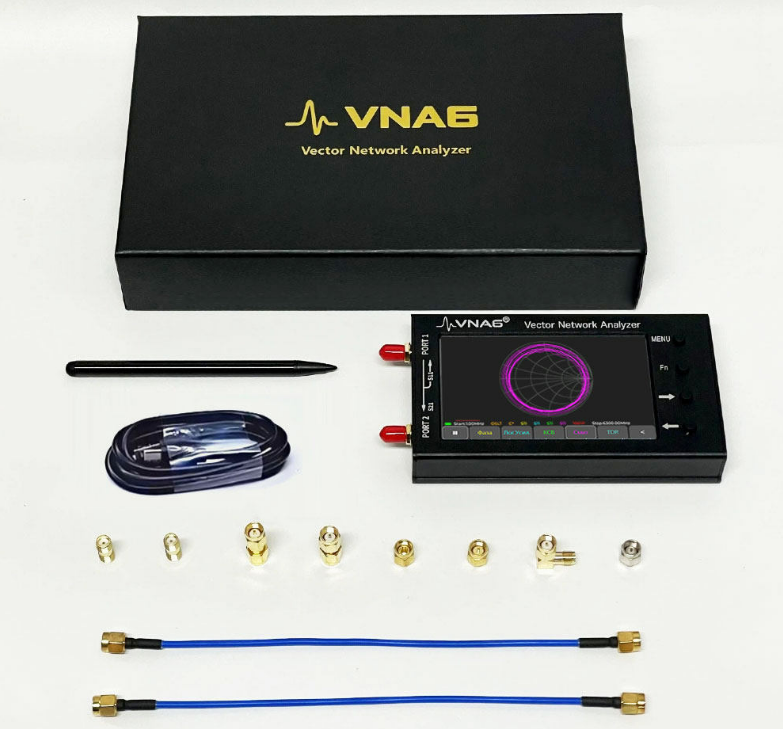

VNA6 标准配件包括主机、SMA 校准件（开路、短路、负载）、一根 20 cm RG405 SMA 延长线以及 USB Type-C 充电/数据线。首次使用时，建议先为设备充电。
连接被测设备（DUT）步骤：
- 将 SMA 校准件或延长线连接到设备的 PORT1（发射/反射端口）。
- 若需测量 S21（传输参数），使用另一根电缆将 PORT2（接收端口）与被测设备的输出端相连。
- 确保所有连接紧固，避免因接触不良引入测量误差。
3.2 基础测量流程
进行一次完整的单端口测量（如天线阻抗测量）通常遵循以下流程：
- 设置频率范围：点击主界面"扫描"菜单，设置起始频率（Start）和终止频率（Stop）。
- 执行校准：这是保证测量精度的关键步骤。依次连接开路、短路、负载校准件到 PORT1，并点击校准菜单中对应按钮完成单端口校准。
- 连接被测天线：校准完成后，取下校准件，连接待测天线。
- 读取结果：设备将实时显示 S11 曲线。可通过史密斯圆图查看阻抗，或通过幅度曲线查看回波损耗。
- 使用标记点：在曲线上点击可添加标记点，精确读取特定频率点的参数值。
4. 核心功能详解
4.1 扫描与显示设置
通过"扫描"菜单可以灵活设置测量条件：
- 中心频率与扫宽：适合观察以某个频率为中心的窄带特性。
- 起始终止频率：直接设置扫描的上下限。
- 扫描点数：点数越多，曲线越平滑，但扫描时间会相应增加。在 1001 点下，仍能保持较快的扫描速度。
- 显示格式切换：支持 Log Mag（对数幅度）、Phase（相位）、Smith（史密斯圆图）、Polar（极坐标）、SWR（驻波比）、Delay（群时延）等多种格式，通过"格式"按钮快速切换。
4.2 校准的重要性与方法
矢量网络分析仪的测量精度高度依赖于校准。VNA6 支持单端口（1-Port）和直通（Thru）校准。

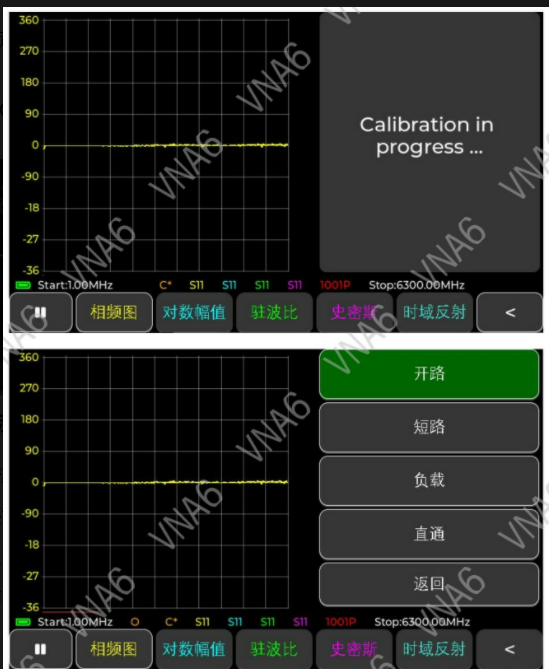

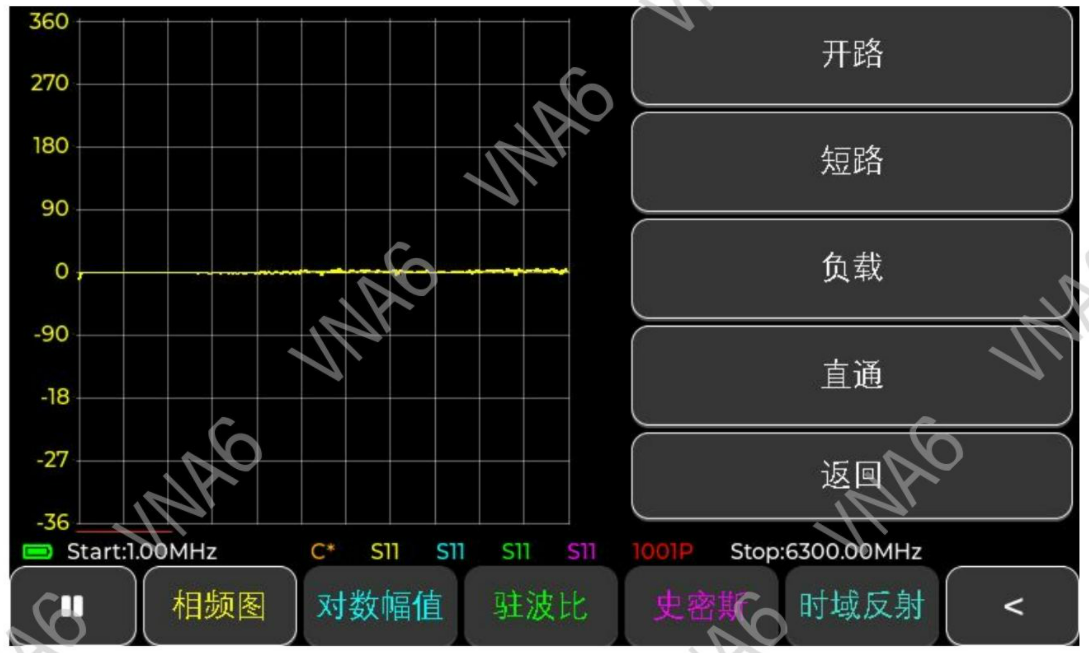

单端口校准（PORT1）步骤：
- 连接"开路"校准件，点击"开路"按钮。
- 连接"短路"校准件，点击"短路"按钮。
- 连接"负载"（50 Ohm）校准件，点击"负载"按钮。
完成上述三步后，屏幕下方状态栏会显示"O"、"S"、"L"标识。校准数据可保存到 32 个存储槽中的任意一个，方便后续调用。
直通校准（用于 S21 测量）：使用电缆直接连接 PORT1 和 PORT2，然后点击"直通"按钮完成。校准后，S21 曲线应在 0 dB 附近。
4.3 标记与轨迹管理
VNA6 最多支持 4 个激活的标记点（Marker）和 4 条显示轨迹（Trace）。
- 标记点操作：在曲线上点击可激活标记点，拖动标记点或使用键盘输入可精确定位到特定频率。标记点信息（如频率、幅度、相位、阻抗值）会实时显示在屏幕一侧。
- 轨迹管理：每条轨迹可独立设置测量参数（S11 或 S21）和显示格式。通过"轨迹"按钮可以打开或关闭特定轨迹的显示。
5. 高级应用：TDR 与电缆故障定位
VNA6 的时域反射计（TDR）功能可用于测量电缆长度、特性阻抗以及定位断路、短路等故障点。
操作步骤：
- 在"扫描"菜单中，将显示格式切换到"TDR"。
- 对 PORT1 进行完整的单端口校准（开路、短路、负载）。
- 将待测电缆连接到 PORT1。
- 屏幕上将显示反射系数随时间（距离）变化的曲线。阻抗不连续点（如连接器、故障点）会表现为曲线的突变。
- 利用标记点可以精确读取故障点距离端口的位置（基于设定的传播速度）。
6. 系统设置与维护
6.1 设备设置
通过"设备"菜单可以进行以下设置：
- 屏幕亮度：滑动条调节，适应不同环境光线。
- 语言：在中文、英文、俄文之间切换。
- 屏幕旋转：将显示内容旋转 180 度，方便不同方向安装观看。
- 系统信息：查看设备型号、硬件版本、生产日期和电池电量。

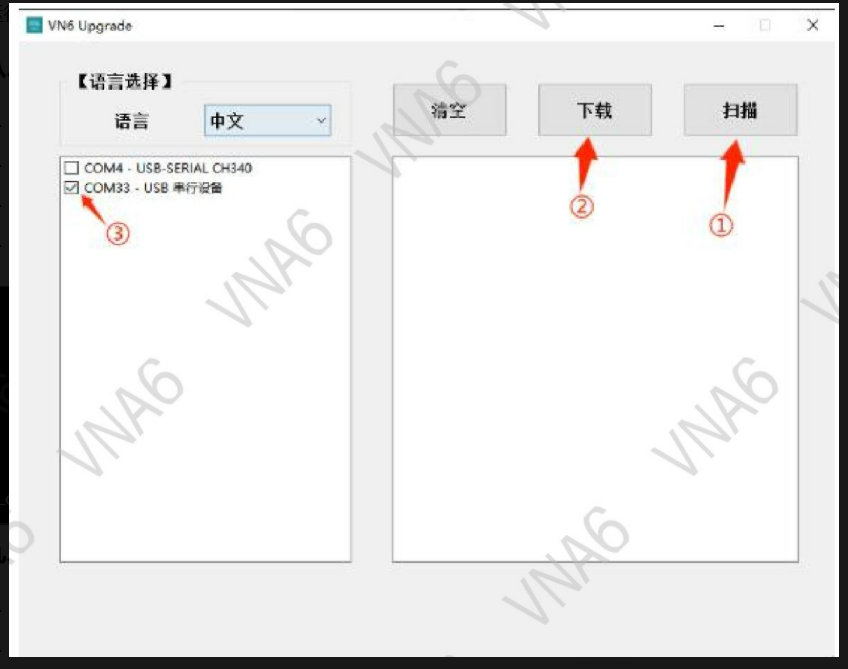

6.2 固件升级
VNA6 支持通过 USB 线缆升级固件，无需专用编程器。
升级步骤：
- 使用附带的 USB Type-C 线连接设备和电脑。
- 关机状态下，长按设备侧面的"Fn"按键不放，然后开机。
- 设备进入升级模式，屏幕显示为 U 盘模式。
- 将电脑识别出的 U 盘中的旧固件文件替换为新版本文件。
- 安全弹出 U 盘，设备会自动重启完成升级。
7. 总结
VNA6 便携式矢量网络分析仪以其紧凑的设计、强大的性能、直观的触摸操作和丰富的功能，为射频工程师、业余无线电爱好者以及教育工作者提供了一个高性价比的测量解决方案。无论是进行天线调试、滤波器测试，还是电缆故障诊断，它都能提供可靠、精确的数据。掌握其校准流程和核心功能设置，是发挥其最大效用的关键。
