面向开发者视角，拆解中小离散制造企业工艺知识难以沉淀的技术根因：缺乏可复用、可继承、可批量迭代的工艺母版机制。本文聚焦工艺路线模板的设计原理、双版本管理实现、与 APS 排程系统的集成逻辑，并给出三步轻量落地路径及关键配置要点。
问题背景：为什么工艺路线建了 37 次还是不统一？
在多个中小离散制造客户的现场调研中，我们观察到一个高频现象：同一类机加工产品，不同工程师配置的工艺路线存在显著差异------工序顺序不一致（如'粗铣→精铣→打磨' vs '粗铣→打磨→精铣'），资源绑定不同（A 配置 CNC1，B 配置 CNC3），换型规则缺失或隐式写死在 Excel 备注里。
更严峻的是：当核心工艺工程师离职后，整条路线需从零重建；新品导入时，APS 排程因无法识别工序共性而输出冲突计划；客户验厂时，系统中虽存数十版工艺路线，却无版本标识、无启用状态、无变更记录，无法证明哪一版是当前受控文件。
这不是操作不规范，而是系统层缺失一种关键抽象：工艺路线模板（Process Route Template） ------它不是某条具体路线的快照，而是对一类产品共性工艺逻辑的结构化建模。
技术本质：模板 ≠ 复制粘贴，而是一种可继承的元模型
工艺路线模板在 JVS-APS 中被设计为一个带版本控制、可参数化、可被引用生成实例的元数据实体。其技术定位如下：
- 组件化：以标准化工序（Step）为基本单元，支持定义名称、类型、前置约束、主资源（设备/工装）、换型规则（Setup Rule）、默认工时等字段；
- 拓扑化：通过有向无环图（DAG）表达工序依赖关系，确保逻辑可验证、可遍历；
- 版本化 ：采用
草稿版 / 正式版双态管理，正式版锁定不可编辑，且仅正式版参与排产计算与文档导出； - 引用式生成：新物料创建工艺路线时，选择「引用模板」，系统自动实例化为一条新路线（含唯一 ID、可微调字段），而非复制原始模板数据。
这种设计避免了传统「复制粘贴路线」导致的数据冗余与逻辑漂移，也规避了「全局替换」引发的误改风险。
关键实现：双版本机制与发布即生效的同步逻辑
1. 草稿版：用于持续迭代与沙盒验证
- 支持可视化拖拽连线、参数试配、资源模拟；
- 可无限次保存，不触发任何下游影响；
- 允许并行编辑多套草稿，供 A/B 对比测试。
2. 正式版：唯一生效入口，强管控
- 仅当点击【发布】按钮，草稿才升级为正式版；
- 正式版字段只读，禁止直接修改（变更需新建草稿 → 再发布）；
- 所有已引用该模板生成的工艺路线，在下次加载时自动同步正式版的工序结构、资源绑定与换型规则（注意：个性化微调项如某工序工时，仍保留原值，不被覆盖）；
- 排产引擎、质量模块、文档导出服务均只读取正式版元数据。
✅ 技术提示：同步非实时广播，而是基于「模板版本号 + 路线引用关系」在工艺路线加载时按需拉取，兼顾性能与一致性。
开发者关注：模板如何与 APS 排程深度耦合？
工艺路线模板的价值，最终要落在排程结果的稳定性与可解释性上。以下是 JVS-APS 中的关键集成点：
- 共性识别 ：排程前，引擎根据模板 ID 对齐同类物料的工序链结构，将「粗铣→精铣→打磨」统一归入
MACHINING_COMMON流程族，支撑跨物料资源池调度； - 换型建模 ：模板中定义的
SetupRule（如『喷涂工序：颜色切换耗时 = 15min，同色切换 = 2min』）被编译为排程约束条件，参与换型时间窗计算； - 变更追溯 ：每条工艺路线记录
templateId与templateVersion，结合审计日志，可回溯某次排程异常是否由模板更新引入； - 断层弥合：ERP 提供 BOM 与物料主数据，MES 提供设备状态与执行反馈，而模板作为中间层，承载工艺逻辑，使 APS 不再依赖 Excel 表格补位。
落地实践：三步轻量启动（附关键代码/配置示意）
无需推翻现有系统，从典型场景切入即可验证价值：
Step 1：识别共性结构（业务侧输入）
选取 3～5 款高频机加工产品，导出其当前工艺路线 JSON 片段，对比工序序列：
js
json
// 示例：物料 A 当前路线片段
{
"steps": [
{"name": "粗铣", "resource": "CNC1", "setupRule": "none"},
{"name": "精铣", "resource": "CNC2", "setupRule": "same_part_no"},
{"name": "打磨", "resource": "GRINDER_A", "setupRule": "none"}
]
}
// 物料 B/C/D 同样具备该序列 → 可提炼为通用模板骨架Step 2：创建首个模板（平台操作）

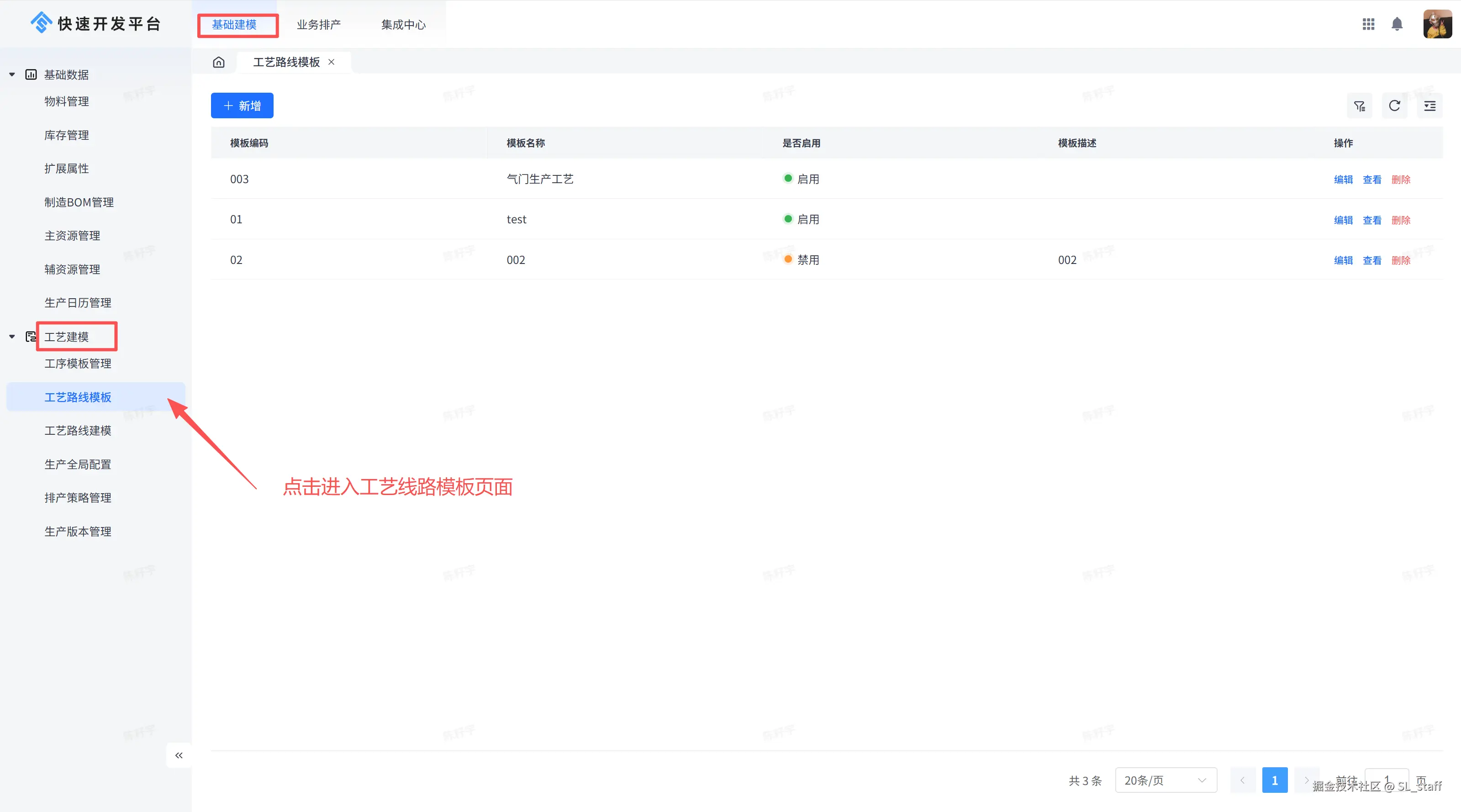

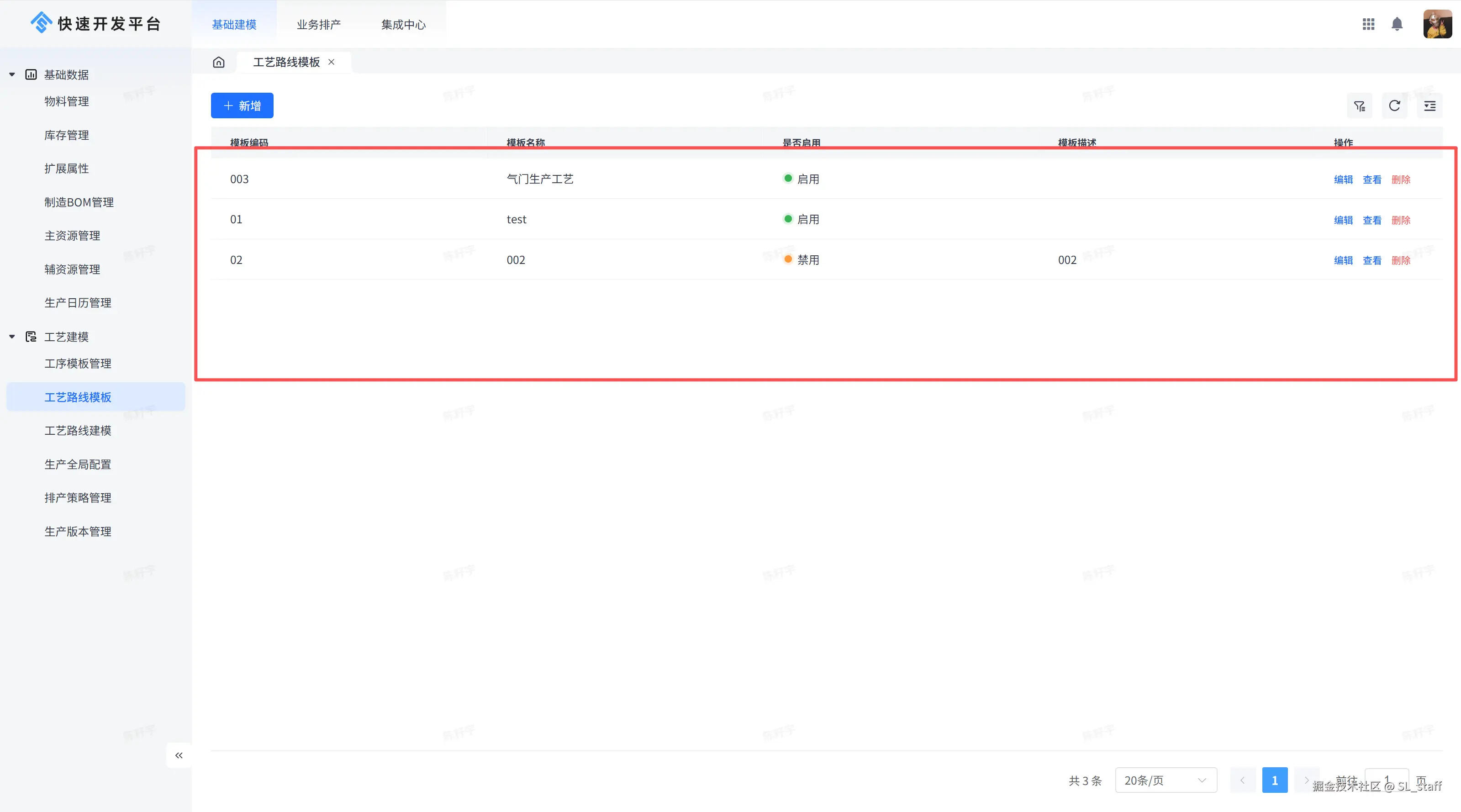

进入 【工艺建模】→【工艺路线模板】，填写：
- 编码：
TMPL_MACHINING_COMMON - 名称：
通用机加工工艺模板 - 状态：
草稿版 - 可视化画布中拖入 3 个工序节点，连线定义顺序，为每个节点配置
resourceType（设备类）、defaultSetupRule字段。
Step 3：引用生成 & 启用生效
为新物料创建路线时，选择「引用模板」并指定 TMPL_MACHINING_COMMON，系统返回：
js
json
{
"routeId": "RT\_20240521\_001",
"templateId": "TMPL\_MACHINING\_COMMON",
"templateVersion": "v1.0.0",
"steps": \[
{"id": "s1", "name": "粗铣", "resource": "CNC1", "workTime": 120},
{"id": "s2", "name": "精铣", "resource": "CNC2", "workTime": 90},
{"id": "s3", "name": "打磨", "resource": "GRINDER\_A", "workTime": 45}
]
}✅ 关键动作：发布模板为正式版 + 开启【是否启用】开关，否则该模板不会出现在建模下拉列表中。
经验总结：给技术团队的四点提醒
- 模板不是文档替代品：它不存储 PDF 或 Word，而是承载可执行的工艺语义（工序依赖、资源约束、换型逻辑），必须与排程引擎深度协同；
- 版本控制是刚性需求：未启用版本管理的模板，等于把生产逻辑暴露在并发编辑风险下；
- 引用≠强耦合：实例路线保留对模板的弱引用（ID + Version），允许个性化微调，避免「牵一发而动全身」；
- 渐进式优于一步到位：先固化 1 类产品模板，验证排程效果与变更同步逻辑，再扩展至多规格变体（通过换型规则参数化实现）。
工艺资产不是静态知识库，而是一个活的、可演化的元模型体系。每一次模板启用与复用，都在降低'人走流程丢'的发生概率------这背后，是系统对隐性经验的显性编码能力。
欢迎在评论区分享你们在制造系统中处理工艺复用的实践挑战或解决方案。
