MATLAB 绘制论文级双重饼图：2024 高教社杯 C 题实战

引言

这篇文章我们将使用 MATLAB 复现在 2024高教社杯全国大学生数学建模竞赛C题论文展示 中绘制的双重饼图。具体来说：我们将一步一步讲解如何读取 2024 高教社杯全国大学生数学建模竞赛 C 题附件 1.xlsx，并根据附件 1.xlsx 中提供的数据绘制如下的双重饼图：

绘制的思路如下：创建两个不同大小的坐标轴，分别绘制外圈和内圈饼图，然后通过控制坐标轴的 Position 实现大小嵌套。

---

基本数据处理

📂 Excel 表格的读取

MATLAB 中提供多种方法来读取 Excel 表格，包括 readtable、xlsread、xlsreadtable 等。其中 readtable 是 MATLAB R2013b 引入的现代函数，返回表格数据类型。

T = readtable(filename, 'Sheet', sheet, 'Range', range)

优势：

1. 自动识别列名
2. 支持混合数据类型
3. 更好的数据组织
4. 支持更多选项
5. 支持中文列名

所以这里我们选用 readtable 函数来读取 Excel 表格。因为在附件 1.xlsx 中的列名存在中文，所以在读取附件 1.xlsx 时，我们需要指定 'VariableNamingRule' 属性为 'preserve'。

data = readtable('附件1.xlsx', 'VariableNamingRule', 'preserve'); % 读取Excel，保留中文列名
head(data(:, 1:3), 5) % 查看前3列前5行数据

💻 运行结果

>>head(data(:, 1:3), 5)
   地块名称     地块类型     地块面积/亩
   _______    _________    __________

   {'A1'}     {'平旱地'}        80
   {'A2'}     {'平旱地'}        55
   {'A3'}     {'平旱地'}        35
   {'A4'}     {'平旱地'}        72
   {'A5'}     {'平旱地'}        68

⚠️ 注意 在读取附件 1.xlsx 时，一定要记得先把附件 1.xlsx 复制到 MATLAB 工作目录下。 2024高教社杯全国大学生数学建模竞赛真题下载链接

📊 数据处理

我们需要计算每种类型地的总面积，同时需要把相同类型的地块分组保存起来，方便后续的绘制双重饼图。

第一步：确定要提取的地块类型和绘制顺序

target_names = {'水浇地','山坡地', '梯田', '平旱地'}; % 要提取的地块类型（也是绘制顺序）

第二步：分组保存地块类型并计算总面积

接下来我们使用 strcmp 函数来判断每个地块的类型，然后根据类型将地块分组保存起来，并使用 sum 函数来计算每个类型的总面积。

inner_vals = zeros(1, length(target_names));      % 预分配：各类型总面积
outer_vals_cell = cell(length(target_names), 1);  % 预分配：各类型面积数组
for i = 1:length(target_names)
     idx = strcmp(data.("地块类型"), target_names{i});  % 匹配该类型的行
     outer_vals_cell{i} = data.("地块面积/亩")(idx);    % 保存该类型各块面积
     inner_vals(i) = sum(outer_vals_cell{i});           % 计算该类型总面积
end

outer_vals = vertcat(outer_vals_cell{:});  % 拼成外圈饼图的数据

注意点

1. 预先分配内存：预先分配内存，避免在循环中动态分配内存，提高效率。
2. 中文列名的访问 ：因为列名是中文，所以在使用 strcmp 函数时，需要使用双引号来包裹列名（data.("地块类型")），不能直接使用点号来访问列名。
3. 垂直拼接 ：使用 vertcat 函数将所有类型的面积数值数组垂直拼接起来，方便后续的绘制。

这样我们就得到了需要的数据，可以开始绘制双重饼图了。

---

绘制双重饼图

🎨 定义颜色

对于内外圈饼图，我们需要采用不同方式来定义颜色

内圈饼图颜色

对于内圈饼图，我们直接使用矩阵定义不同的颜色来表示不同的地块类型。

inner_colors = [      % 内圈颜色：每种地块类型一种颜色（RGB）
    0.88, 0.48, 0.44;   % 红色/粉色
    0.58, 0.48, 0.72;  %  紫色
    0.20, 0.65, 0.38;  % 绿色
    0.96, 0.80, 0.20;  %  黄色
];

如果你有其他颜色方案，也可以根据需要修改 inner_colors 矩阵。或者你想知道更多科研绘图的颜色方案，可以参考 科研色彩探索平台,里面有非常多的顶级期刊的配色方案。

外圈饼图颜色

对于外圈饼图，我们采用渐变色来定义，渐变的公式如下：

$Color=blend\_factor\times base\_col+(1-blend\_factor)\times$1,1,1\text{Color} = \text{blend\_factor} \times \text{base\_col} + (1 - \text{blend\_factor}) \times 1, 1, 1 Color=blend_factor×base_col+(1−blend_factor)×1,1,1

其中 $base\_colbase\backslash${col} base_col 为对应的内圈饼图的颜色， $blend\_factorblend\backslash${factor} blend_factor 为渐变因子，取值范围为 $0.90.9$ 0.9 到 $0.40.4$ 0.4，按相同类型地块的数量进行线性采样。最后我们将所有类型的渐变色垂直拼接起来，方便后续的绘制。。

outer_colors = cell(1, length(inval));         % 预分配：存放各类型渐变色
for i = 1:length(inval)
    n_sub = length(outer_vals{i});             % 该类型的地块数量
    base_col = inner_colors(i, :);             % 以对应内圈颜色为基色
    blend_factor = linspace(0.9, 0.4, n_sub)'; % 渐变因子 0.9→0.4 线性采样
    outer_colors{i} = blend_factor * base_col + (1 - blend_factor) * [1 1 1];  % 向白色渐变
end
outer_colors = vertcat(outer_colors{:});       % 拼接所有渐变色

⭕ 绘制外圈饼图

绘制前，我们需要先创建一个 figure 对象，设置其颜色为白色，位置为 [100, 100, 600, 600]，并创建一个坐标轴 ax_outer，设置其位置为 [0.1, 0.1, 0.8, 0.8]，作为外圈饼图的坐标轴。并设置 'DataAspectRatio' 属性为 [1 1 1]，确保饼图的大小是等比例的。

figure('Color', 'w', 'Position', [100, 100, 600, 600]);                            % 新建白色窗口（600×600）
ax_outer = axes('Position', [0.1 0.1 0.8 0.8], 'DataAspectRatio', [1 1 1]);       % 外圈坐标轴（占窗口80%）

!TIP Position 属性详解

'Position', [100, 100, 600, 600] 表示 figure 对象：

• 左边缘距离电脑屏幕最左侧的距离为 100 像素；
• 图形窗口的底边缘距离电脑屏幕最底部的距离为 100 像素；
• 宽度为 600，高度为 600。

'Position', [0.1, 0.1, 0.8, 0.8] 表示 ax_outer 坐标轴：

• 左边缘距离图形窗口左侧边缘的距离，占整个窗口宽度的 10%；
• 坐标轴的底边缘距离图形窗口底部边缘的距离，占整个窗口高度的 10%；
• 坐标轴本身的总宽度占整个窗口宽度的 80%；
• 总高度占整个窗口高度的 80%。

然后我们在坐标轴 ax_outer 上使用 pie 函数来绘制外圈饼图。使用 repmat 来使每个饼图的标签为空字符串，从而隐藏标签。

pie(ax_outer,outer_vals, repmat({''}, size(outer_vals)))  % 绘制外圈饼图并隐藏标签

设置外圈饼图颜色和边框

接下来我们来设置外圈饼图的颜色和边框。使用 findobj 函数来找到 ax_outer 坐标轴上的所有类型的 patch 对象（即多边形对象），在这里就是我们刚刚绘制的饼图，然后使用 set 函数来设置颜色和边框颜色。

• FaceColor：设置多边形的填充颜色。
• EdgeColor：设置多边形的边框颜色。
• LineWidth：设置多边形的边框宽度。

h_outer = findobj(ax_outer, 'Type', 'patch');                 % 获取饼图的多边形对象
set(h_outer, {'FaceColor'}, num2cell(flipud(outer_colors), 2));  % 设置填充颜色（patch顺序倒序需翻转）
set(h_outer, 'EdgeColor', 'white', 'LineWidth', 0.6);         % 设置白色边框

⚠️ 注意

1. MATLAB 的 pie 函数返回的图形对象（patch）顺序是倒序的（第一个对象对应最后一个数据），因此设置颜色时必须用 flipud() 翻转颜色矩阵，否则颜色分组会错位。
2. 我们使用 num2cell() 将颜色矩阵转换为元胞数组，把颜色矩阵按行（维度 2）进行切分，把每一行（即每一个 RGB 颜色）单独打包进一个 cell 单元里，最终变成一个由多个 RGB 数组组成的元胞数组。

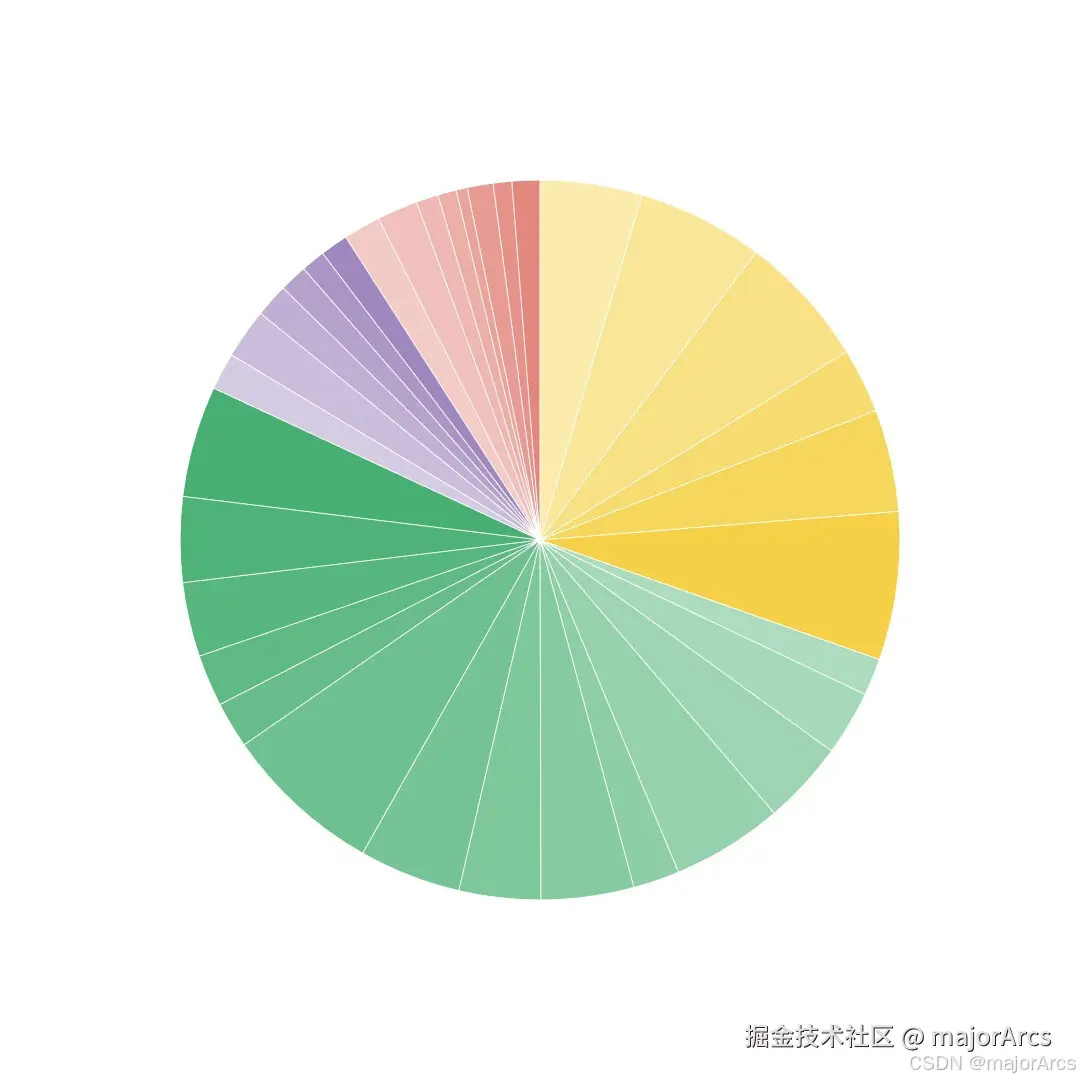

我们可以先查看目前的效果，如下所示：

接下来我们要在另一个坐标轴 ax_inner 上绘制内圈饼图，直接覆盖外圈饼图，形成我们想要的双重饼图的效果。

⭕ 绘制内圈饼图

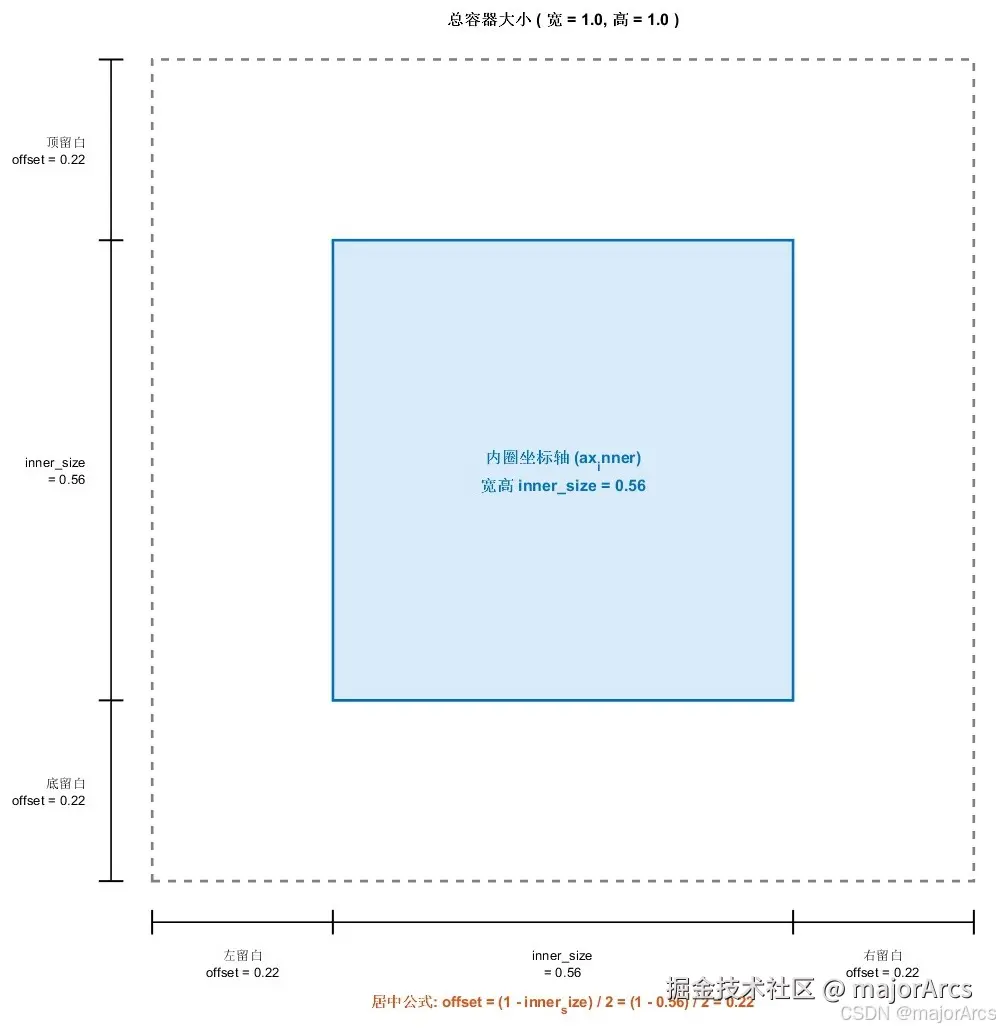

我们定义内圈饼图的坐标轴 ax_inner，通过 inner_size 定义内圈饼图的大小，并根据大小设置偏移量 offset，来确保内圈饼图的中心与外圈饼图的中心重合。计算的示意图如下：

inner_size = 0.56;  % 内圈相对大小，调小可让外圈更宽
offset = (1 - inner_size) / 2;                                                            % 偏移量：使内外圈中心重合
ax_inner = axes('Position', [offset offset inner_size inner_size],'DataAspectRatio', [1 1 1]);  % 内圈坐标轴

现在我们在坐标轴 ax_inner 上使用 pie 函数来绘制内圈饼图。使用 repmat 来使每个饼图的标签为空字符串，从而隐藏标签。并设置颜色为定义的内圈饼图的颜色，边框颜色为白色，边框宽度为 1.2。

h = pie(ax_inner,inner_vals,repmat({''}, size(inner_vals)));  % 绘制内圈饼图，保存句柄便于加标签
h_inner = findobj(ax_inner, 'Type', 'patch');                 % 获取内圈多边形对象
set(h_inner, {'FaceColor'}, num2cell(flipud(inner_colors), 2));  % 设置颜色（倒序需翻转）
set(h_inner, 'EdgeColor', 'white', 'LineWidth', 1.2);         % 设置白色边框

pie 的函数句柄 h 的奇数项是多边形对象，偶数项是标签对象。我们这里将内圈饼图的函数句柄赋值保存下来，方便添加标签。

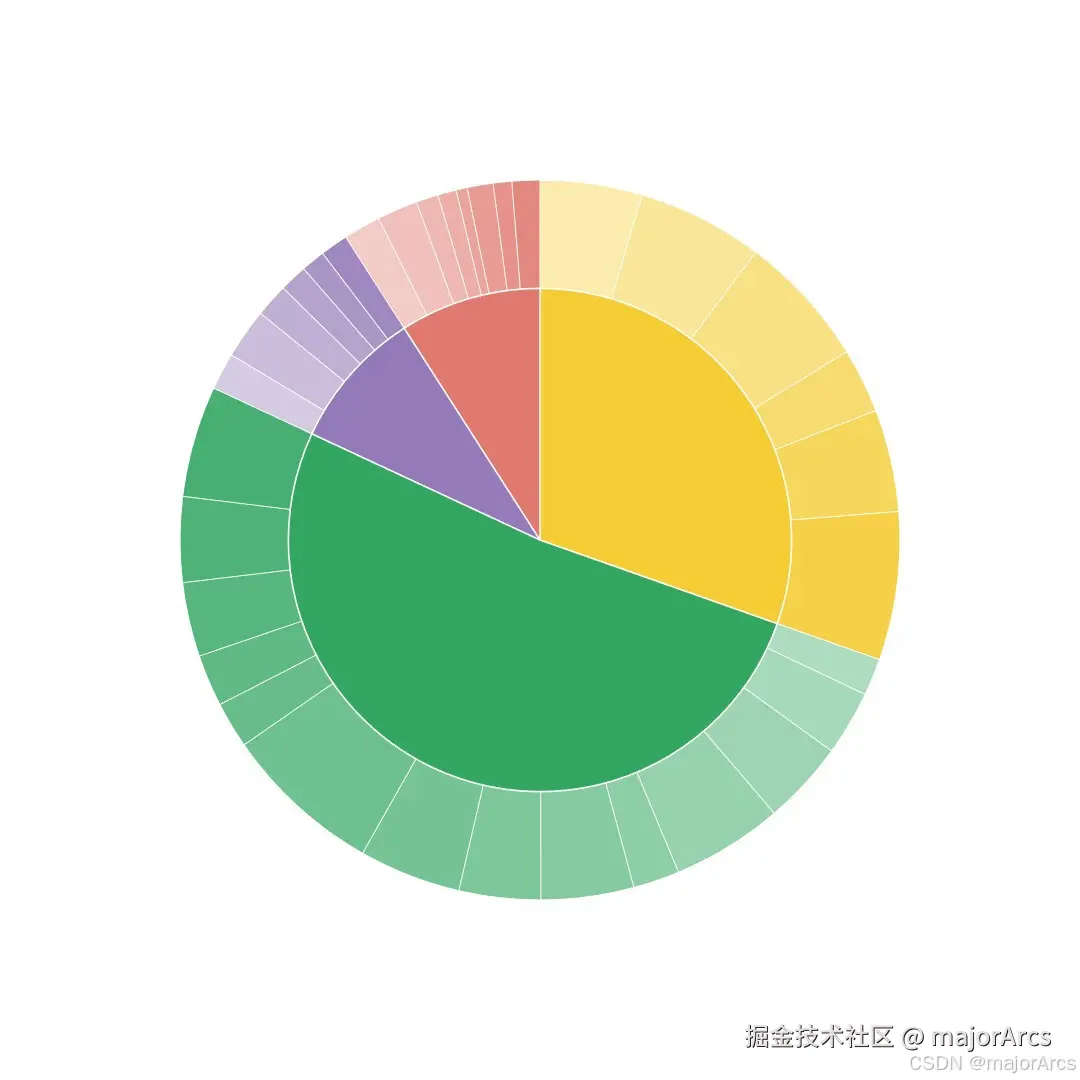

现在我们来查看一下效果：

---

添加标签

现在离我们想要的效果已经很近了，我们只需要添加标签即可。但是 MATLAB 中的 pie 的标签的位置是自动的，我们需要手动调整标签的位置，才能使标签位于扇形内。下面我们对于每一个扇形进行处理。

📍 标签的位置

我们先使用 pie 的函数句柄 h 获取第 i 个扇形的多边形对象的 x 坐标和 y 坐标。

patch_obj = h(2*i - 1);  % 第i个扇形对象（h的奇数项是多边形）
x = patch_obj.XData;     % 扇形顶点x坐标
y = patch_obj.YData;     % 扇形顶点y坐标

我们可以画出这个多边形来查看效果：

plot(x,y,'r--o')

结果如下： 可以看见，MATLAB 就是通过绘制这些散点围成的多边形来实现绘制扇形的。

接下来我们计算扇形的中心位置。首先我们计算扇形的中心角度，计算方法如下：

1. 我们先去掉 x 坐标和 y 坐标都为 0 的点，因为这些点在圆心，我们不需要计算。
2. 我们计算剩余点的平均点的角度，即扇形的中心角度。

代码如下：

mask = ~(x == 0 & y == 0);  % 剔除圆心(0,0)处的点
x_arc = x(mask);            % 弧线上各点x坐标
y_arc = y(mask);            % 弧线上各点y坐标
mid_angle = atan2(mean(y_arc), mean(x_arc));  % 弧线平均角度≈扇形中心角

接下来因为 pie 在坐标系中默认半径为 1，所以我们令标签所在的位置的半径为 r_internal = 0.55，来保证标签位于扇形内。最后使用极坐标来计算标签的位置。

r_internal = 0.55;                    % 标签半径（保证位于扇形内）
text_x = r_internal * cos(mid_angle); % 极坐标转直角坐标
text_y = r_internal * sin(mid_angle);

✍️ 写标签

标签属性位于 pie 函数句柄 h 的偶数项，所以我们需要使用 h(2*i) 来获取标签对象。使用 sprintf 来格式化标签字符串，包括标签的名称和百分比（对于 sprintf 的用法可以查看文章 MATLAB 基本语法指南）。最后使用 set 设置标签属性：

1. String：标签字符串
2. Position：标签的位置
3. HorizontalAlignment：标签的水平对齐方式
4. VerticalAlignment：标签的垂直对齐方式
5. Color：标签的颜色
6. FontSize：标签的字体大小

text_obj = h(2*i);  % 第i个标签对象（h的偶数项是标签）
    str_label = sprintf('%s\n%.1f%%', target_names{i}, ...
        inner_vals(i)/total_val*100);% 标签内容：类型名+面积占比
set(text_obj, ...
    'String', str_label, ...
    'Position', [text_x, text_y, 0], ...  % 将标签放到扇形中心
    'HorizontalAlignment', 'center', ...
    'VerticalAlignment', 'middle', ...
    'Color', 'black', ...
    'FontSize', 8);

📜 完整的循环过程

r_internal = 0.55;             % 标签半径（扇形内）
total_val = sum(inner_vals);   % 总面积，用于计算百分比
for i = 1:length(inner_vals)
    patch_obj = h(2*i - 1);          % 第i个扇形对象
    x = patch_obj.XData;             % 顶点x坐标
    y = patch_obj.YData;             % 顶点y坐标
    mask = ~(x == 0 & y == 0);       % 剔除圆心点
    x_arc = x(mask);
    y_arc = y(mask);
    mid_angle = atan2(mean(y_arc), mean(x_arc));  % 扇形中心角
    text_x = r_internal * cos(mid_angle);         % 标签位置（极坐标转直角坐标）
    text_y = r_internal * sin(mid_angle);
    text_obj = h(2*i);                             % 第i个标签对象
    str_label = sprintf('%s\n%.1f%%', target_names{i}, ...
        inner_vals(i)/total_val*100);              % 名称+面积占比
    set(text_obj, ...                              % 设置标签样式与位置
        'String', str_label, ...
        'Position', [text_x, text_y, 0], ...
        'HorizontalAlignment', 'center', ...
        'VerticalAlignment', 'middle', ...
        'Color', 'black', ...
        'FontSize', 8);
end

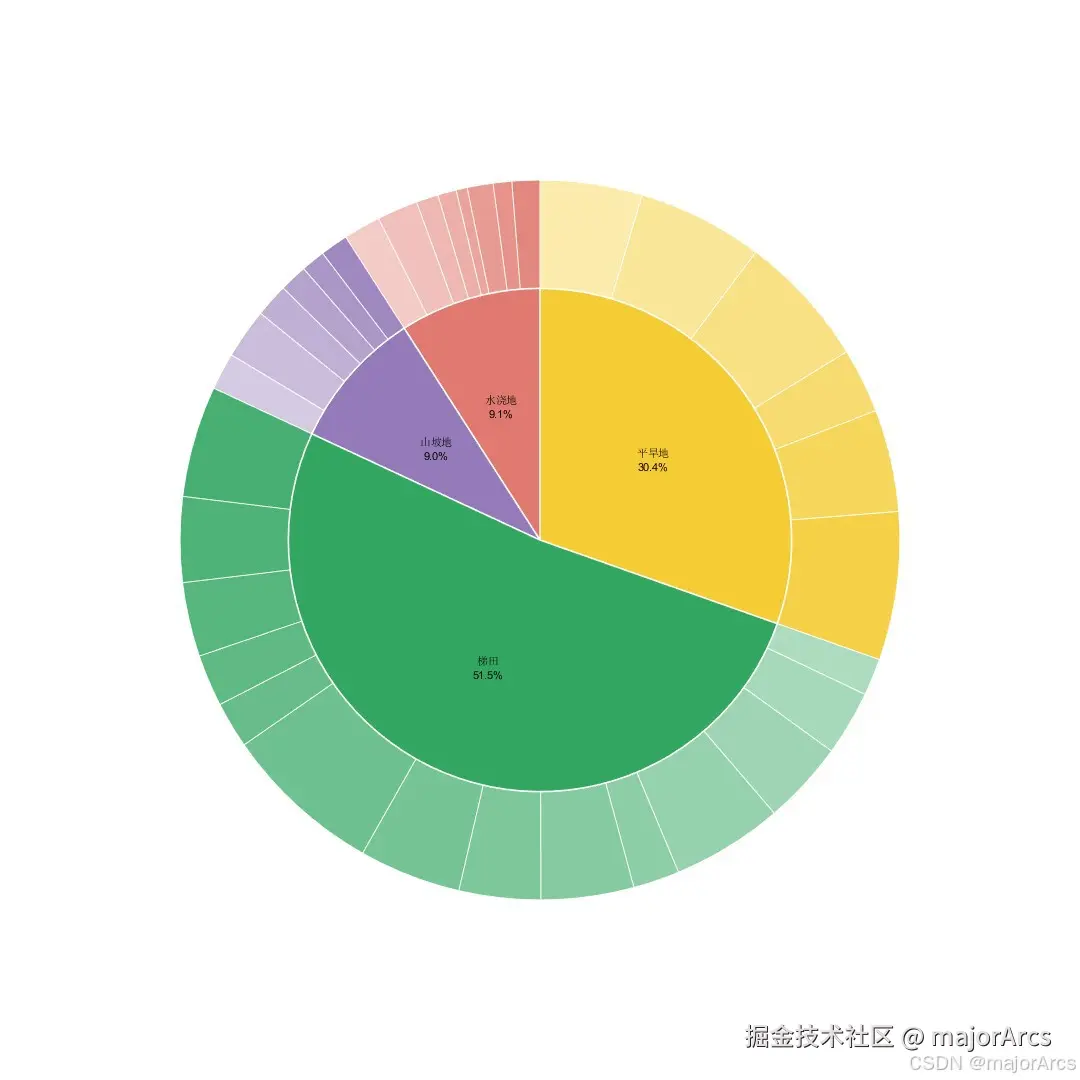

现在我们来看看效果：

这样就已经实现了我们想要的效果。

---

不足

2024高教社杯全国大学生数学建模竞赛C题论文展示中的双重饼图：

我们在外围饼图颜色的变化没有完美复现出来。现在我还无法知道如何使用 MATLAB 实现完全一样的外围颜色效果。如果有深入研究的大佬，欢迎指导。

---

作者：majorArcs 原文链接：k-hengzhou.github.io/posts/MATLA... 完整源码下载
