大幅宽板材检测场景，光伏玻璃、铝塑板、复合板材、薄膜表面检测，经常采用多台CIS相机并排拼接方案。相比单台CIS成像，多机拼接除了相机本身问题，还叠加机械安装、光源耦合、同步触发、像素配准等多重变量。现场调试和售后阶段，拼接缝出现周期性条纹、局部暗带、图像错位偏移，是最高发的三类疑难问题。很多时候硬件没有损坏，而是装配、参数、环境因素共同导致，本篇结合多个落地售后案例，拆解现象、根因以及可直接落地的排查处理流程。
故障现象一 ：拼接区域出现周期性条纹
现场现象：每台相机单独预览图像正常；多机拼接之后，相机搭接重叠区域出现细密横向/纵向周期性条纹，纹理忽明忽暗；物料运动时条纹会跟随运动或者固定在拼接缝隙位置，算法极易产生大量误检。
原因：CIS内置光源互相串光干扰，相邻CIS相机的内置LED光源，光线斜射进入隔壁相机感光窗口，不同相机发光频率、亮度叠加，产生光学摩尔干涉条纹。多台相机行频、曝光参数不完全一致，重叠区域像素采样时序错位，形成规则条纹。
现场处理步骤
隔离光源干涉：相机搭接缝隙位置增加黑色遮光隔片，物理隔断相机之间的光线串扰，隔片高度、厚度避开物料通行路径，不能刮伤被测板材。
统一参数：所有拼接CIS相机，曝光时间、增益、行频参数必须完全一致，禁止各台相机独立随意调参。
调整相机安装俯仰角度：微小调整相机倾角，降低反光反射进相邻传感器窗口；高反光材质，可适度降低整体光源亮度，提升曝光时间，减少光源串扰带来的干涉。
软件层面：完成硬件遮光之后，再执行拼接算法校准；仅靠软件算法很难完全消除光学摩尔条纹，优先解决光学源头。
故障现象二：拼接缝出现暗带、局部亮度断层

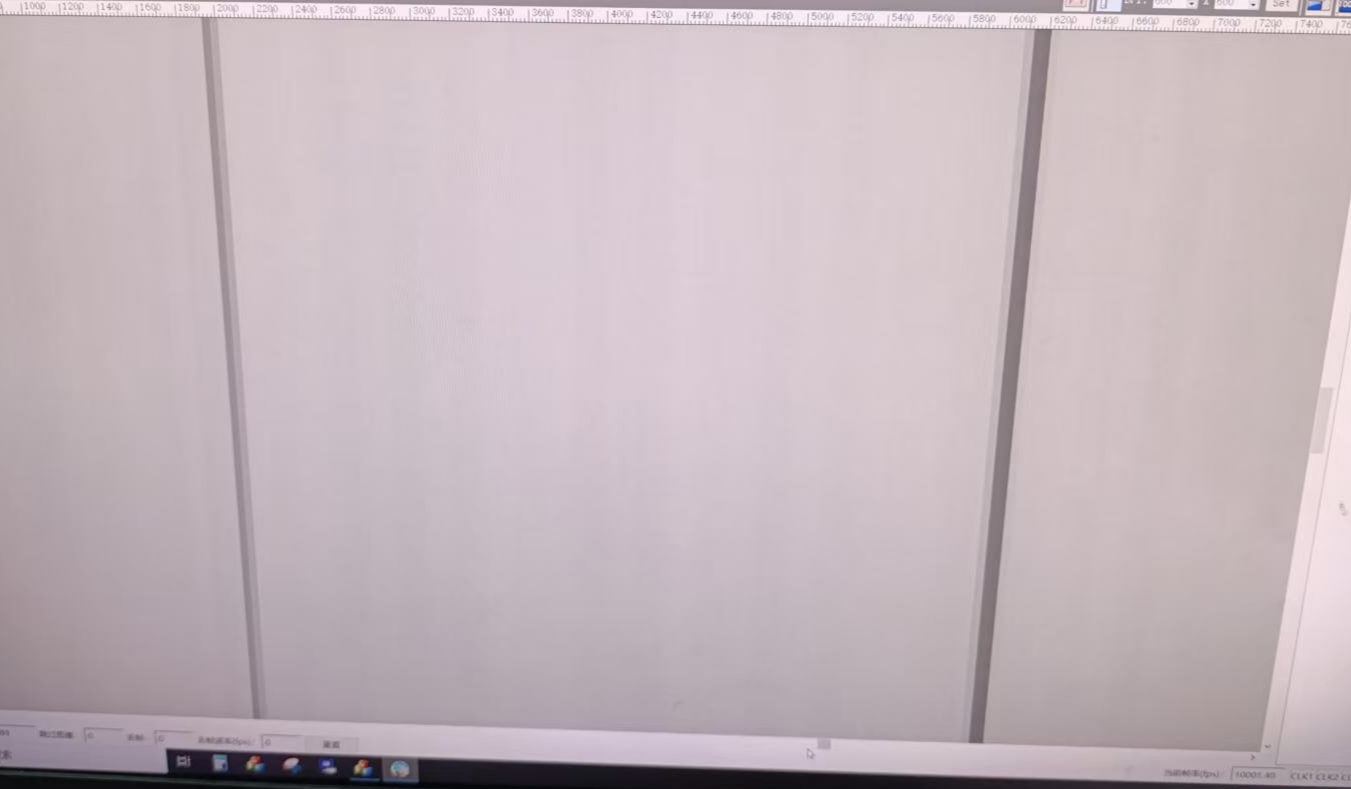

**现场现象：**拼接交界位置出现一条或者多条暗带，两边图像灰度明显不一致；单台相机画面本身均匀，但是搭接区域亮度跌落；有时暗带时有时无，产线温度变化之后故障程度会改变。
原因：
机械安装高度不一致：多台CIS相机距离物料工作面高度存在偏差，CIS是近场成像，微小高度差就会带来光源照度剧烈变化，搭接区域亮度断崖。
相机外壳、保护玻璃存在轻微倾斜，内置光源照射角度偏移，重叠区域光照不足。
多台相机光源衰减不一致，部分相机LED光源老化，亮度输出差异；设备升温之后，光源输出发生温漂，加剧明暗差。
现场处理步骤
机械复调：以同一个标准工装平板作为基准，统一所有CIS相机工作距离，严格按照设备手册标定间隙；多机的水平度、俯仰角做统一校准。CIS对间隙高度非常敏感，0.1~0.2mm的高度偏差就会产生明显亮度差异。
光源一致性校验：采集空白标准板材图像，对比每台相机原始灰度；对亮度做增益均衡，不要单台大幅度拉高增益，增益过高会引入噪声。如果个别相机光源衰减严重，需要更换光源组件。
热机校准：设备完整开机热机20~30分钟，待相机光源温度稳定后，再执行亮度均衡、拼接校准，冷机状态下做的校准，升温之后就会出现暗带。
故障现象三：拼接错位、图像偏移，接缝处图像撕裂
**现场现象：**拼接缝隙图像错位，物料上的直线纹理经过拼接位置发生偏移、台阶；低速运行尚可，产线提速之后错位加重；部分场景，错位随机发生，重启设备后偶尔恢复。
原因：
多相机同步触发异常：编码器信号没有同步给到全部CIS相机，部分相机触发丢脉冲，各行像素采集时序不同步，造成图像横向偏移。
机械位移：机架刚性不足，产线运行震动，相机发生微小位移；长期运行螺丝松动，相机位置漂移。
行频与产线线速度不匹配，各相机采样行输出不一致，拼接后纵向错位。
通讯链路不稳定，个别相机偶发丢行，图像行数缺失，软件拼接直接发生撕裂。
现场处理步骤
排查触发与编码器信号：确认编码器脉冲同步给到全部拼接相机；检查接线端子，接头是否松动、积灰；示波器可辅助查看脉冲信号有无畸变。禁止部分相机外触发、部分相机自由运行的混合模式。
机械锁紧与加固：复查所有相机安装螺丝，增加防松垫片；加固安装机架，减少产线震动带来的抖动；做完机械调整，必须重新执行拼接校准。
行频匹配校验：统一全部相机行频参数，匹配产线实际物料运动速度；产线提速后，必须重新复核行频参数。
排查通讯稳定性：查看相机日志，确认是否存在丢行报错；如果存在，检查网线、交换机，排除网络带宽、网线接触不良问题。
软件配准：硬件全部排查修复完成后，使用标准标定板做多点拼接配准，更新拼接映射参数；硬件问题未解决，单纯修改软件偏移参数，提速或者温度变化后错位会再次出现。
多台CIS拼接的故障，绝大多数不是相机硬件损坏。条纹根源大多来自光学串扰；暗带多是高度间隙、光源温漂、挡光问题；错位偏移优先排查同步触发与机械刚性。按照"单台自检→硬件光学→信号同步→软件校准"的顺序排查，能够快速定位拼接类疑难问题，减少现场调试工时，降低产线停机时间。
