传感器偷懒了------每个像素只记录一种颜色
很多人以为相机传感器拍出来的就是一张完整的彩色照片。实际上不是。

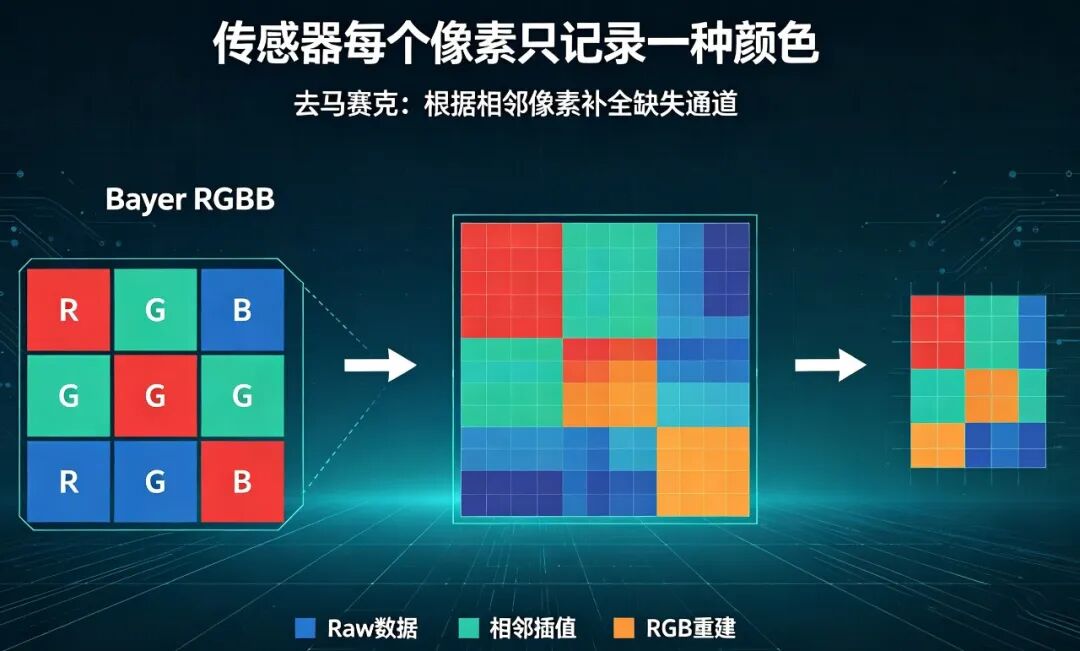

大部分图像传感器用的是拜尔阵列（Bayer Array）：每个像素只记录红、绿、蓝三种颜色中的一种。排列方式通常是RGGB标准模式------绿色通道多排了一倍，以匹配人眼对绿色更敏感的特点。
所以传感器输出的Raw数据，本质上是一张黑白格子的谜题：每个像素只有一个颜色值，其他两个颜色通道是丢失的。
**去马赛克（Demosaicing）**要做的事，就是根据相邻像素的颜色信息，把每个像素缺失的两个通道猜出来。
猜对了，画面清晰锐利。猜错了------锯齿、伪色、莫尔纹、拉链噪声，全来了。
为什么说去马赛克决定了画质上限
ISP处理的每一个后续模块------白平衡、CCM（色彩校正矩阵）、Gamma、锐化------都是在已经重建好的RGB图像上操作。
重建的质量，决定了后续所有处理的基础。
白平衡调的再好，如果去马赛克已经产生了伪色，后期怎么调也调不掉。锐化再强，如果边缘已经出现了锯齿，越锐化锯齿越明显。
去马赛克的输出质量，就是整条ISP流水线的天花板。
三类插值算法横向对比
| 算法 | 核心思路 | 画质 | 硬件资源 | 延迟 | 适用场景 |
|---|---|---|---|---|---|
| 双线性插值 | 全方向平均 | 边缘糊、伪色多 | 低（3行缓存） | 低 | 文字/图形、低端IPC |
| 边缘引导插值 | 先判方向再插值 | 边缘清晰，纹理有缺陷 | 中（3行+梯度逻辑） | 中 | 通用场景，主流方案 |
| 自适应插值 | 色差恒常性+多方向投票 | 优秀，接近理论上限 | 高（5~7行+乘加阵列） | 中高 | 高端相机、医疗影像 |
算力参考：以4K@30fps为基准，双线性插值约0.5 GMAC/s，边缘引导约2 GMAC/s，自适应插值（5×5窗口）约15-25 GMAC/s，高阶方案（如Malvar）可达40-60 GMAC/s。
从最简单的方法说起
双线性插值（Bilinear Interpolation）
这是最直接的方法。对于R通道缺失的像素，用周围最近的R像素做平均。
R点位置（R33）：已知
G点位置（G32、G23、G34、G43）：取四个G的平均
B点位置（B22、B24、B42、B44）：取四个B的平均
优点：实现简单，FPGA只需要少量行缓存和加法器，一个cycle就出结果。
缺点：边缘糊。因为在边缘处取平均，会把两边不同颜色的像素混在一起，产生伪色。画面里有锐利的黑白条纹时，结果就是一道模糊的灰带。
边缘引导插值（Edge-Guided）

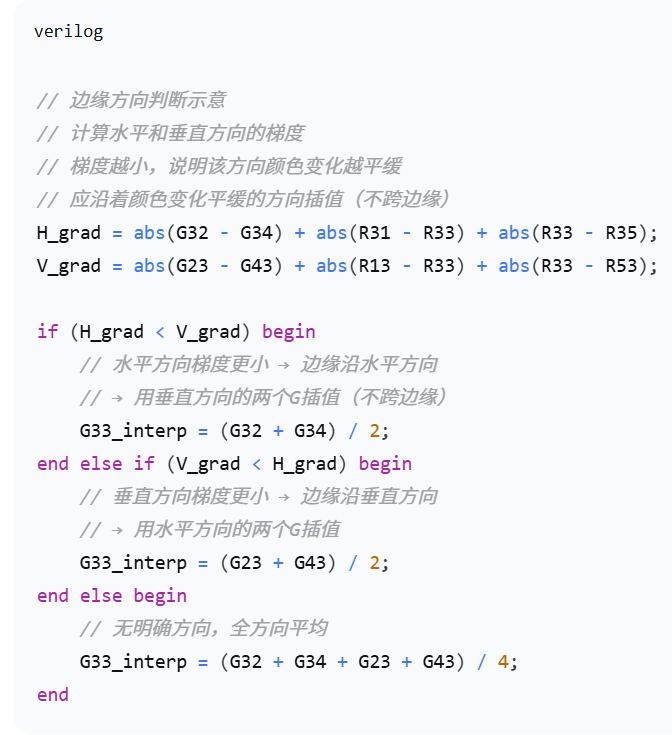

这是双线性插值的改进思路：不取全方向的平均，先判断边缘方向，只在沿着边缘的方向上插值。
优点：边缘清晰度显著提高，伪色大幅减少。硬件成本只增加了梯度计算逻辑，不需要额外的行缓存。
缺点 ：45°对角线和纹理密集区域还是有缺陷，梯度方向判断会出错。VNG（Variable Number of Gradients）算法通过同时评估8个方向的梯度来改进这一缺陷，但硬件资源消耗明显增加。
自适应插值（Adaptive Interpolation）
在边缘引导的基础上，引入了色差恒常性假设：相邻像素的色差（R-G、B-G）变化平缓。
核心思路：对每个像素位置，同时评估水平和垂直方向的插值质量，选择色差变化更平缓的方向进行插值。G通道优先重建，R/B通道在G通道基础上用色差恒常性恢复。
实际做法是分两步走：
第一步：重建绿色通道
用边缘引导法估算所有像素的G值，同时计算相邻像素的色差（G-R、G-B），用色差平滑性做修正。
第二步：重建红色和蓝色通道

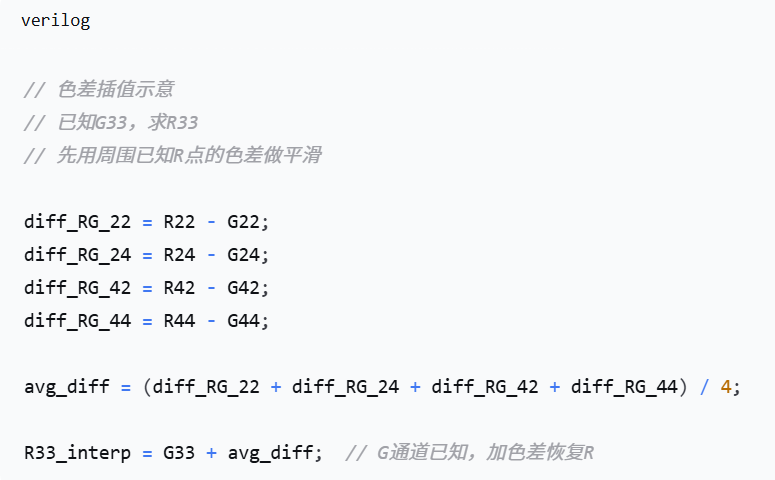

已知G通道之后，直接用色差插值法恢复R和B：
优点：图像质量最好，几乎看不到锯齿和伪色。
缺点：硬件实现复杂。需要完成第一步的完整G通道插值后才能开始第二步，流水线深度增加；色差修正需要额外的line buffer来缓存中间结果。资源消耗大约是边缘引导法的2~3倍。
行业补充 ：商用ISP中广泛采用Malvar-He-Cutler算法（微软研究院，2004），它基于色差恒常性假设，使用5×5线性滤波器同时插值所有通道，在画质和硬件开销之间取得了较好的平衡，是目前高端相机和手机ISP中应用最广的方案之一。
与CAR模块的衔接（系列第1篇管线联动）
系列第1篇ISP全景图中，去马赛克之后紧接彩色伪影抑制（CAR）模块。
为什么要单独立CAR模块：去马赛克本身会产生拉链噪声和伪色，无论算法多好，某些场景下（密集纹理、斜边）仍会残留。CAR专门处理这些已产生的伪影，两者分工不同：
-
去马赛克：从源头减少伪影产生（保真度优先）
-
CAR：在输出端检测并压制残留伪影（观感优化）
顺序不可变：去马赛克→CAR→白平衡→CCM。CAR必须在色彩校正之前做，否则伪色会随矩阵乘法扩散到相邻色域。

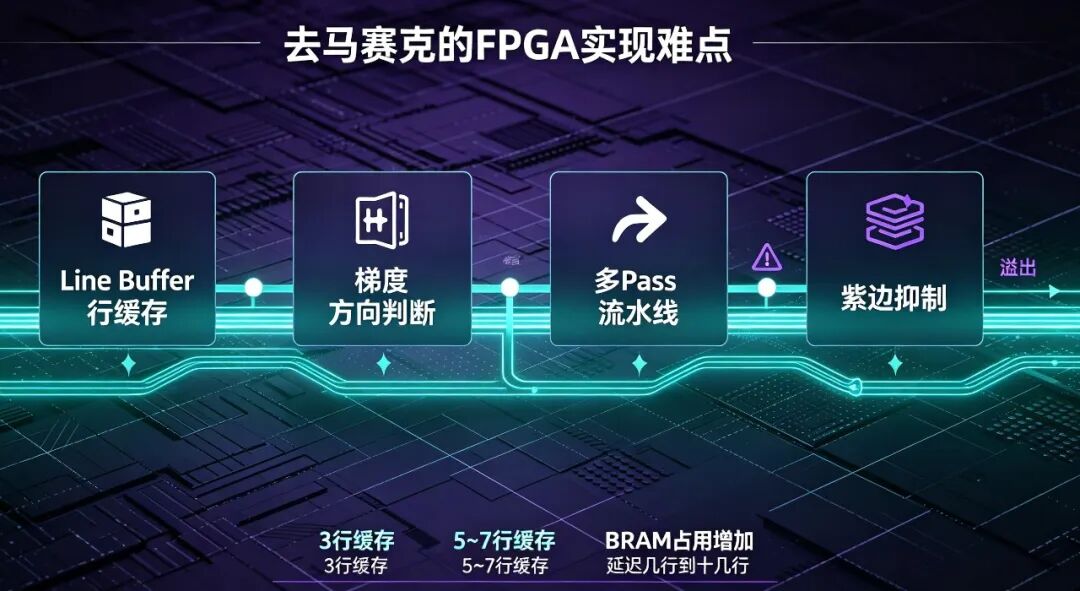

FPGA实现的核心挑战
挑战一：line buffer的深度
去马赛克的输入是逐行像素流，而每个G点计算需要上下两行的信息。这意味着至少需要3行line buffer（当前行+上一行+下一行）。
4K分辨率下，单行4096个像素 × 14bit（Raw精度）× 3行 ≈ 168Kbit。彩色插值还需要更多的行缓存。实际工程中line buffer占用的BRAM比大部分ISP模块都多。
挑战二：流水线的实时性
高级去马赛克算法需要多pass执行------第一pass算G通道，第二pass重建R/B。
注意 ：多pass延迟取决于具体实现方式。仅在无行缓存、依赖DDR全帧存储的架构下，才会产生整帧延迟。使用逐行流水线+行缓存的架构，多pass可以在行缓存层面重叠执行，新增延迟仅为几行像素的时间，无需等待整帧完成。
逐行处理的延迟通常是几行到十几行，逐帧处理则是一帧起步。前者损耗小，后者在某些低延迟场景（实时取景、直播）不能接受。
挑战三：方向判断的硬件化
边缘方向判断依赖梯度比较，在纹理密集区域很容易出错。硬件里做像素级自适应，不像CPU能跑复杂的迭代优化，只能用有限的计算单元做近似的方向判别。
工程技巧：使用多尺度梯度------从小区域（3×3）做快速初判，再从大区域（7×7或9×9）做投票修正。但需要注意：7×7需要7行line buffer（约50KB BRAM），9×9需要9行（约65KB），资源消耗显著增加，适用于资源充裕的场景。资源受限时可用3×3初判加5×5修正的简化方案。
挑战四：紫边（Purple Fringing）的处理
高对比度边缘处，去马赛克算法在R和B通道插值时会"溢色"到暗区，产生一条紫色或蓝色的边。这不是传感器的问题，是插值算法的工瘤。

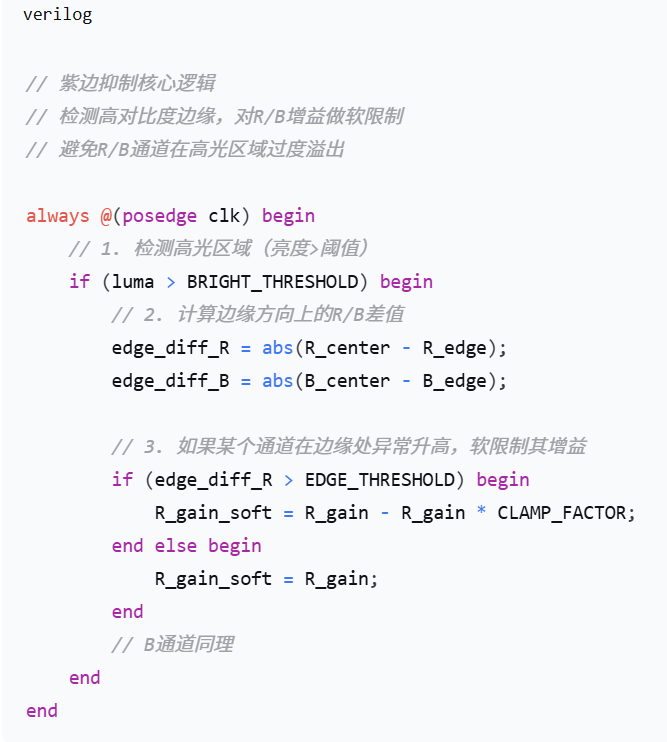

Verilog防溢出处理示意：
应对措施：在去马赛克之后加一道紫边抑制模块，检测亮度突变的边缘，对两侧像素的R、B增益做软限制。
静态图像 vs 高速视频流的插值窗口选型
插值窗口的选型------3×3、5×5、7×7------不能只看画质，必须考虑帧率和功耗约束：
| 场景 | 推荐窗口 | 理由 |
|---|---|---|
| 4K@60fps视频 | 3×3 + 边缘引导 | 满足带宽约束下取舍画质 |
| 4K@30fps视频 | 5×5（BRAM充足时） | 画质与带宽较均衡 |
| 高帧率视频（120fps+） | 3×3（简化版） | 带宽受限，延迟敏感，画质退让 |
| 静态图像（拍照） | 5×5~7×7 | 无帧率约束，可用更高画质方案 |
| 医疗/工业检测 | 5×5以上 | 画质优先，允许较高延迟 |
注意事项
- 去马赛克和降噪的顺序
先降噪再去马赛克。因为降噪是消除传感器热噪声和读出噪声，在Raw域直接做效果最好。如果先去马赛克再降噪，噪声已经被插值扩散到相邻颜色通道，变成彩色云纹噪声，处理起来困难得多。
流程建议：Raw域降噪 → 去马赛克 → CAR → 后续处理。
- 拜尔排列不是只有RGGB
市面上还有RGBIr（加红外通道）、RCCC（红清透透清，安防专用）、RCCB（红清清蓝，低照度增强）等多种排列方式。每种排列的插值逻辑都不一样，不要用一个模板套所有sensor。
补充：RGBIr需要额外处理红外与可见光的分离；RCCC只有红色和透明通道，颜色重建依赖大量猜测；RCCB的蓝色通道稀疏，插值权重需要重新分配。使用非标准CFA时，不能直接套用RGGB的插值模板。
- 去马赛克和低通滤波的协调
去马赛克前通常会做个轻度的抗混叠低通滤波，消除传感器采样带来的频谱折叠。但滤波太强会把细节一起过滤掉。建议调参时配合测试图卡（CIPA DC-008分辨率卡），量化MTF50的衰减程度，不要凭肉眼判断。
- 算法评价不要只看PSNR
PSNR在去马赛克评价上是不够的。两个算法PSNR相近，一个边缘锐利但锯齿明显，一个边缘柔和但纹理自然，PSNR看不出来区别。建议补充感知评价：S-CIELAB色差、SSIM结构相似度、主观视觉对比。
FAQ
Q：3×3的简单去马赛克和5×5的高级去马赛克，实际差距有多大？
A：在平坦区域几乎没区别。在纹理密集区域（草地、头发、织物），差距非常明显------3×3会产生明显的拉链噪声和伪色，5×5基本看不到。如果ISP主要处理的是文字或人工图形，3×3够用。如果是自然场景，建议至少用5×5。
Q：为什么有些CMOS传感器内置去马赛克？
A：那种是相机级传感器，内部集成了ISP流水线，输出直接就是RGB格式（MIPI CSI-2），不需要外部再做去马赛克。但这种传感器的色彩参数是固定的，外部做不到sensor级的黑白电平校准和坏点补偿。要求高的场景，推荐用Raw输出+外部ISP的方案。
Q：去马赛克参数调到什么程度算合格？
A：按测试图卡的标准：灰度阶跃边缘无可见伪色、ISO 12233斜边边缘1像素内完成过渡且不产生叠影、色卡色差ΔE*ab < 5。三个条件同时满足，基本就是合格线。
Q：FPGA实现去马赛克的位宽要求？
A：对于10bit或12bit的Raw输入，建议内部计算链保持16bit（Raw数据 + 2~4bit头空间跑乘加）。最终输出时根据目标格式截断到8bit或10bit。4bit的头空间保证了中间计算不会溢位，也避免了反复的饱和钳位逻辑。
下篇预告
去马赛克重建出RGB图像只是第一步。下一层的关键是色彩校正矩阵（CCM）------传感器拍到的红绿蓝，和你眼睛看到的红绿蓝，是两码事。
什么叫线性变换的适用范围？为什么纯色块标定OK但自然场景色偏？CCM和AWB的耦合怎么解？下篇来拆。
