摘要
传统USB转网口硬件方案多采用USB PHY、以太网MAC/PHY与外置电源芯片分立搭建，存在电源拓扑复杂与外围器件数量多等问题。沁恒微电子推出的CH398单颗5×5mm QFN40芯片集成USB3.2 Gen1/USB2.1收发单元、千兆MAC+PHY、内置LDO/DCDC调压电路与RISC-V控制内核，一套硬件实现免驱跨系统千兆网络拓展。本文基于数据手册V1.3，从芯片架构、协议处理机制、四类供电拓扑、PCB布局规范与配置调试等维度进行技术梳理。
一、芯片概述与硬件架构
1.1 系统级应用拓扑
整机信号分为USB上行通路与千兆以太网下行通路。USB Type-C/A接口接入主机差分信号送入片内USB3/USB2双PHY，数据交由内置RISC-V内核完成封包解析与IP校验运算，再转发至四路MDI以太网差分对外输出。硬件内置独立低功耗管理单元，配合魔术包实现远程网络唤醒，三类电源域物理隔离USB高速差分与以太网模拟电路。
1.2 内部功能模块划分
芯片内部包含以下核心硬件域：
USB双物理层域集成5Gbps SS与480Mbps HS收发器，完整支持U1/U2/U3与L1/L2多级链路省电模式。USB信号引脚HBM ESD防护等级为5kV，以太网信号引脚为3kV。
千兆以太网MAC/PHY域兼容10/100/1000M自适应协商，内置Auto-MDIX极性翻转硬件，原生支持VLAN标记、巨型帧与IEEE802.3x流量控制。
数据包加速运算域硬件固化IPv4/IPv6、TCP/UDP校验与大包分片逻辑，降低主机CPU占用。
集成电源转换域内置3.3V LDO与1.1V DCDC降压电路，提供四种原厂标准供电拓扑。
存储与控制域中CH398M型号搭载SPI外设，可外挂Flash固化MAC与VID/PID自定义参数。
外设指示域提供三路可配置LED状态输出引脚与通用GPIO拓展引脚。
1.3 封装与关键参数
CH398提供CH398M与CH398X两款型号，均采用5×5mm QFN40封装，工作温度范围为-40℃至85℃，芯片最大功耗1.2W。核心硬件规格：USB3.2 Gen1最高5Gbps传输；以太网兼容CAT5E/CAT6线缆百米传输；固件原生搭载CDC-NCM、CDC-ECM与RNDIS三套协议，适配Windows、Linux、macOS、鸿蒙、Android、iOS及统信、麒麟等操作系统。
二、协议处理与供电方案
2.1 USB-以太网数据流水线
USB接收数据包存入片内独立FIFO缓存，硬件流水线直接完成四层网络校验运算后输出至MDI差分；反向网口数据自动解包、修正校验值后转发至USB主机。双向缓存完全独立，千兆满载带宽无明显丢包。硬件支持IEEE802.3az节能机制，网线无数据交互时自动降低PHY振荡频率，静态电流大幅下降。
2.2 远程唤醒机制
以太网PHY持续监听线路魔术包与专用唤醒数据包，休眠状态仅保留模拟检测电路供电，其余高速PHY与数字内核进入低功耗锁存。检测到有效唤醒帧后硬件自动上电复位恢复完整传输链路，无需外部MCU干预。
2.3 SPI参数固化
CH398M型号上电自动识别外挂SPI Flash，读取固化MAC地址、USB厂商标识与LED闪烁配置参数；无外挂存储时加载芯片出厂默认配置。支持上位工具通过USB在线修改设备参数，量产批量校准无需专用烧录工装。
三、四类供电拓扑规范

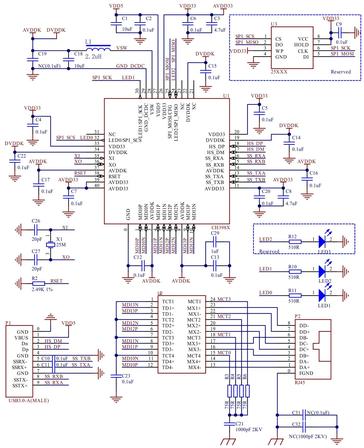

芯片提供四种合规供电方案，各拓扑需严格遵循规格电容与电感参数：
单5V DCDC方案中VDD5接入5V，内置LDO生成3.3V，DCDC搭配2.2μH功率电感输出1.1V内核电压。各电源引脚需就近并联0.1μF高频电容，1.1V总滤波容量不低于10μF，是便携扩展坞的主流方案。
单3.3V DCDC方案中VDD5与VDD33共接3.3V，DCDC独立产生1.1V，省去前端5V升降压器件，多用于工控主板板载网口场景，整机静态功耗更低。
外部3.3V+1.1V双供电方案中，断开VSW电感，外部独立提供3.3V与1.1V，可规避DCDC开关噪声，适合对电源纯净度敏感的应用。
非DCDC 3.3V LDO方案中，CFG引脚下拉关闭DCDC，依靠内置低压LDO生成1.1V，转换损耗大、芯片温升显著，仅用于临时调试，量产不推荐长期运行。
芯片内置POR复位电路，外部RSET引脚需接2.49KΩ基准电阻，LVR低压检测触发全局复位。
四、PCB布局建议
USB SS高速差分对内长度误差建议控制在5mil以内，USB2.0差分独立分区，全程完整地层，禁止跨电源分割槽。四路MDI以太网差分阻抗需匹配100Ω，网络变压器中心抽头统一单电容接地。DCDC功率电感区域需独立铺铜，GND_DCDC引脚多点接地过孔以抑制EMI。25MHz晶振应紧邻XI/XO引脚，区域包地屏蔽。QFN底部裸露焊盘需大面积铺铜，至少16颗接地过孔并联以改善散热。
五、典型应用场景
CH398仅支持单路千兆以太网输出，无多网口交换功能。SPI存储功能仅CH398M型号具备，CH398X无SPI引脚。内置DCDC工作时存在开关噪声，精密采集设备建议采用外置供电方案。USB带宽上限5Gbps，千兆传输无瓶颈，但无法承载双千兆并发数据流。该芯片适用于笔记本Type-C扩展坞、工控主板拓展网口、嵌入式开发板网络模块及机顶盒有线网络转接板等硬件平台。
