废电池福音：一个自激振荡升压电路（阻塞振荡器）点亮 LED 的原理
摘要：本文介绍一种利用废电池点亮 LED 的自激振荡升压电路（阻塞振荡器）。通过三极管高速开关与线圈正反馈储能，将 0.7V 以上的低电压升压数十倍，瞬间击穿并点亮 LED。文章分步拆解导通、储能、截止、升压与放电的完整工作过程，并指出该电路虽能"偷"出废电池能量，但整体转换效率并不高。
1. 为什么废电池还能点亮 LED？

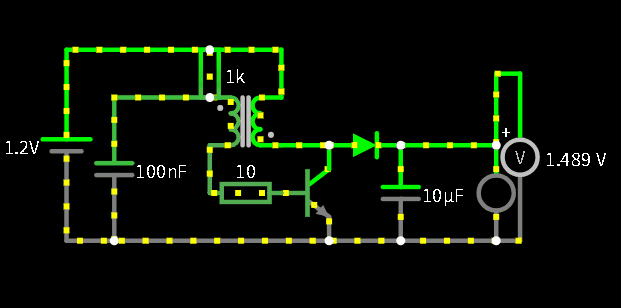

很多人以为旧电池电压太低就没用了，其实只要电压还有 0.7V 以上，就能驱动一个巧妙的小电路把 LED 点亮。它本质上是一个自激振荡升压电路（阻塞振荡器）。因为单节旧电池的电压（比如 0.7V 到 1.5V）远低于 LED 的正常工作电压（通常 1.8V 到 3.2V），所以它必须通过"升压"来把 LED 点亮。下面结合图中的元件，一步步拆解它的工作过程。
2. 自动高速开关（三极管与线圈）
图中的三极管相当于一个由微弱电流控制的高速电子开关。上电瞬间，电流经过 1k 电阻和线圈流向三极管基极，三极管开始导通。这个"开关"每秒可以开合成千上万次，是整个电路的心脏。
3. 正反馈与储能（导通阶段）
三极管导通后，电流流经线圈 。线圈产生磁场储存能量 。同时，线圈的反馈绕组产生感应电压，正反馈给三极管基极，让三极管迅速进入"深度饱和（彻底导通）"状态。这一步的关键是：能量先以磁场形式存起来，为下一步"释放"做准备。
4. 截止与"偷"出高压（升压阶段）
当线圈中的电流大到一定程度无法再增加时，感应电压消失，三极管开始截止。此时，电感电流不能突变，线圈会释放刚才储存的磁能，产生一个方向反转的高压反电动势（这个瞬间电压可以比原电池电压高几十倍）。这就是"升压"的核心秘密。
点亮LED（放电）：这个高压反电动势与电池原本的低压串联叠加，顺着绿色的续流二极管冲向右边的10uF电容和红色LED，瞬间电压足以击穿并点亮LED。
循环振荡：三极管截止后，基极电流再次通过1k电阻慢慢恢复，重复上述"导通-截止"的过程（每秒钟数千到数万次，产生高频振荡）。前面的100nF电容协助触发导通，后面的10uF电容负责平滑输出的脉冲电流，让LED持续稳定发光。
总结
该电路以极低的电压启动，虽然能把废电池的能量"偷"出来，但由于频繁的高速开关和电感损耗，整体电能转换效率其实并不高。
