三极管中的“发射E”与“收集C”

三极管中的"发射"与"收集"：一文搞懂 NPN/PNP 的集电极与发射极

之前翻阅相关书籍和文章时，我自认为已经搞清楚了，但真正动手实践时，却又感觉有些理解不顺。今天，我决定再深入研究一下三极管中的 E 和 C。

三极管在设计和物理结构上就是完全不对称的，它们各自承担着截然不同的角色。

不管是 NPN 还是 PNP，你都可以遵循一个核心逻辑：发射极负责"发射"，集电极负责"收集"。下面，我们将从结构、极性、偏置和类比四个维度，为你彻底拆解这两个电极。

三极管内部由三层半导体组成，中间是基极（Base），两边分别是发射极和集电极。虽然它们看起来像是对称分布在基极两侧，但实际上有着天壤之别：

发射极（Emitter）------ "源头"
- 掺杂浓度极高：它的唯一任务就是拼命向基区"发射"载流子（NPN 发射电子，PNP 发射空穴）。
- 相当于一个弹药库，必须"料多量大"，才能为整个电路提供足够的载流子。
集电极（Collector）------ "终点"
- 掺杂浓度较低，但物理面积做得很大：它的任务是在另一侧"收集"那些穿过基区的载流子。
- 面积大是为了尽可能提高收集效率，掺杂低则是为了能够承受较高的反向电压（即耐高压）。
基极（Base）------ "阀门"
- 极薄且掺杂浓度很低，相当于一个"检查站"，通过微小的电流变化来控制有多少载流子能从发射极跑到集电极。

核心结论 ：由于发射区"又小又浓"，集电区"又大又淡"，这种结构上的极端不对称决定了它们在电路中绝对不能互换。如果强行反接（把集电极当发射极用），三极管的放大倍数会急剧下降，几乎无法正常工作。

NPN 和 PNP 的区别仅仅在于半导体层的排列顺序相反，导致它们使用的载流子类型（电子 vs 空穴）和所需的电源极性完全相反。但"发射"与"收集"的内在逻辑是完全一致的，只是外部电流方向反转了。

发射极（E，N型）：向基区发射电子。在典型电路中通常接地或接低电位。
集电极（C，N型）：收集从基区过来的电子。在电路中通常接电源正极（通过负载）。
电流与符号 ：NPN 的符号中，发射极上画着一个向外的箭头 。这代表外部电流的流向------集电极电流和基极电流流入管子，发射极电流流出管子。

发射极（E，P型）：向基区发射空穴（相当于从外部"吸收"电子）。在典型电路中通常接电源正极。
集电极（C，P型）：收集空穴。在电路中通常接负载后接地（低电位）。
电流与符号 ：PNP 的符号中，发射极上画着一个向内的箭头 。这代表外部电流的流向------发射极电流流出管子，而集电极电流和基极电流流入管子（即电流从 E 流向 C）。

记忆技巧 ：看三极管符号上的箭头，它永远画在发射极 上，方向代表 P→N 的正向电流方向。箭头向外是 NPN，电流向外流；箭头向内是 PNP，电流向内流。

为了让三极管工作在有源区（放大状态），必须满足一个铁律：发射结正偏，集电结反偏。

类型	发射结（B-E）	集电结（C-B）	典型电压关系
NPN	正偏（B > E）	反偏（C > B）	VC>VB>VEV_C > V_B > V_EVC>VB>VE
PNP	正偏（E > B）	反偏（B > C）	VE>VB>VCV_E > V_B > V_CVE>VB>VC

对于真实的 NPN 型三极管（如常见的 8050、2N2222 等），其导通与否的根本条件是发射结（B-E）是否正偏。

截止状态 ：如果 VB≤VEV_B \le V_EVB≤VE（压差小于开启电压，硅管约 0.7V），三极管截止，C-E 之间相当于开路。

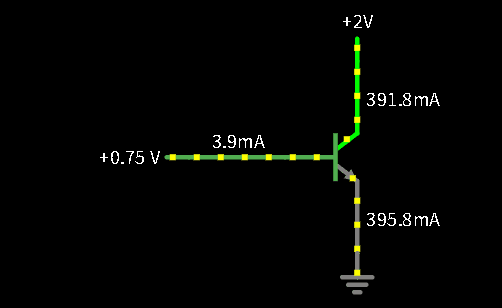

放大状态【集电结反偏】 ：如果 VB>VEV_B > V_EVB>VE（正偏），且 VC>VBV_C > V_BVC>VB（集电结反偏），三极管处于放大导通状态。

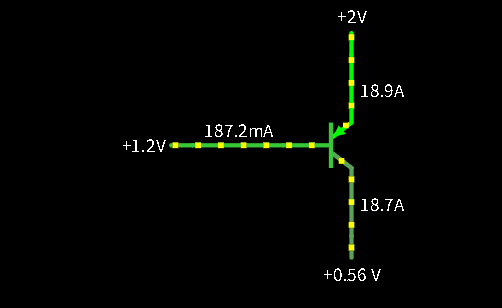

饱和状态【集电结也正偏】 ：如果 VB>VEV_B > V_EVB>VE（发射结正偏），且 VB>VCV_B > V_CVB>VC ，三极管进入饱和导通状态 。此时集电极电流（ICI_CIC）达到最大，C-E 之间的压降极小（饱和压降 VCE(sat)V_{CE(sat)}VCE(sat) 通常约为 0.2V~0.3V），相当于开关闭合。

如果上面的物理原理还是有些抽象，你可以把三极管想象成一个水龙头系统：

在这个类比中：

水源（发射极）和蓄水池（集电极）的位置和功能是固定的。 你绝对不能把蓄水池当水源用，否则水压和流量都不对------这就像三极管不能反接一样。

理解三极管，本质上是理解"控制"的艺术：用一个微小的基极信号，去控制发射极到集电极之间强大的电流洪流。
