5.0 TIM

TIM简介

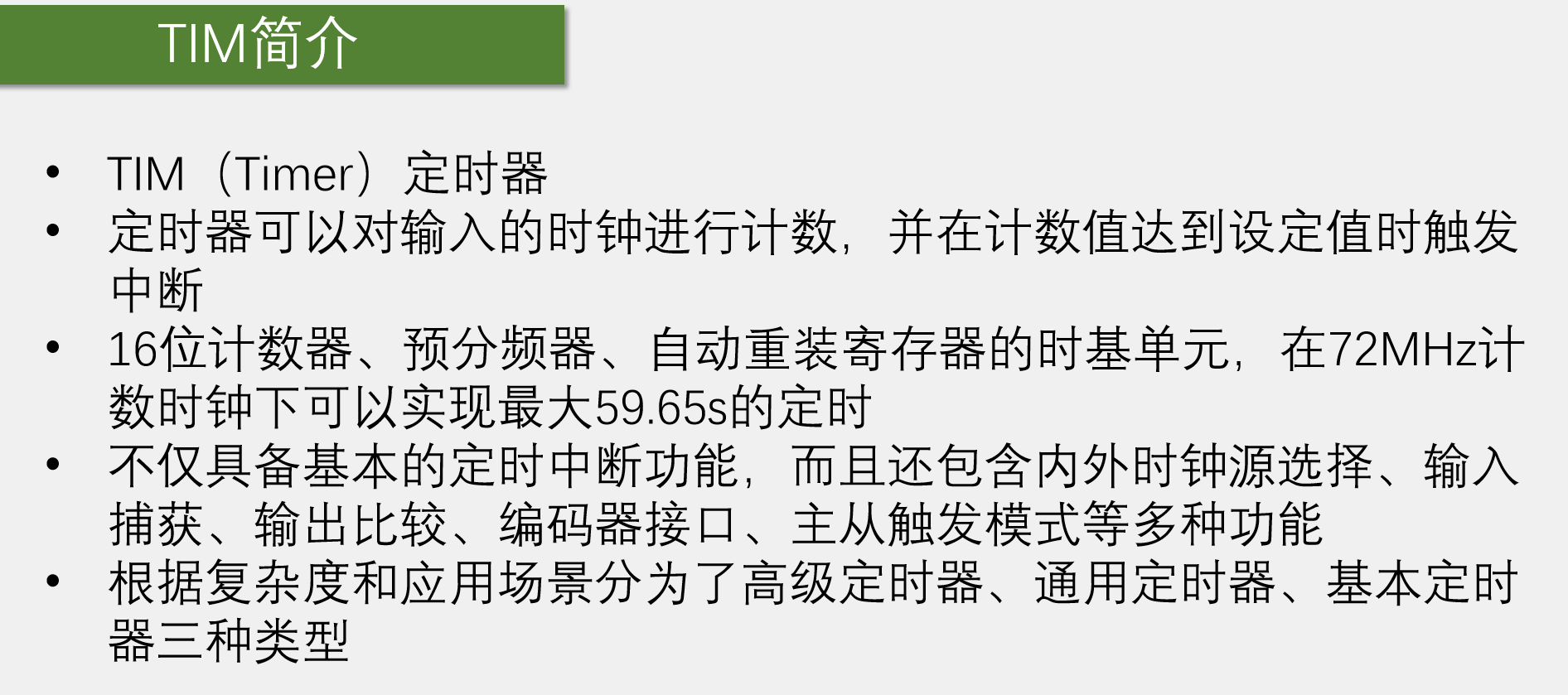

1. 什么是定时器（TIM）？

• 字面意思：TIM是Timer的缩写，就是用来计时的工具。

• 核心原理 ：它就像一个精密的"计数器"，不停地对输入的时钟脉冲进行累加计数。当数字累加到程序员预先设定的数值时，它会立刻触发一个中断（打个比方：就像闹钟走到设定的时间就会响铃），通知CPU去执行相应的任务。

2. 核心硬件结构（如何实现长定时）

PPT里提到了三个关键硬件：16位计数器 、预分频器 、自动重装寄存器。

• 预分频器（Prescaler） ：可以把输入的时钟频率"降速"。比如输入是72MHz，我们可以把它除以7200，变成10kHz。预分频器的作用是让定时器能计更久的时间。

• 16位计数器：它能计数的最大值是 216−1=65535216−1=65535。

• 自动重装寄存器（Auto-reload）：当计数器数到我们设定的值后，自动清0并重新开始下一轮计数。

• 最大59.65秒是怎么来的？

  在72MHz的时钟下：

  • 最大预分频系数是 65536。

  • 最大计数值是 65536。

  • 最大定时时间 = 65536×65536÷72,000,000≈59.6565536×65536÷72,000,000≈59.65 秒。

  • 这意味着，仅靠这一个硬件，即使不借助软件扩展，也能实现将近1分钟的精准定时。

3. 多功能性

PPT特别强调了定时器的多功能性，它不止能干"定时报警"的活，还具备：

• 输入捕获（Input Capture）：可以测量外部信号的脉冲宽度（比如测量遥控器的信号）。

• 输出比较（Output Compare）：可以产生特定波形（比如控制舵机、电机调速的PWM波）。

• 编码器接口：可以直接连接旋转编码器，用来读取电机转动的角度和速度。

• 主从触发模式：可以让一个定时器作为"指挥官"，去触发另一个定时器或者外设（比如ADC采样），实现同步操作。

定时器的分类（根据用途分级）

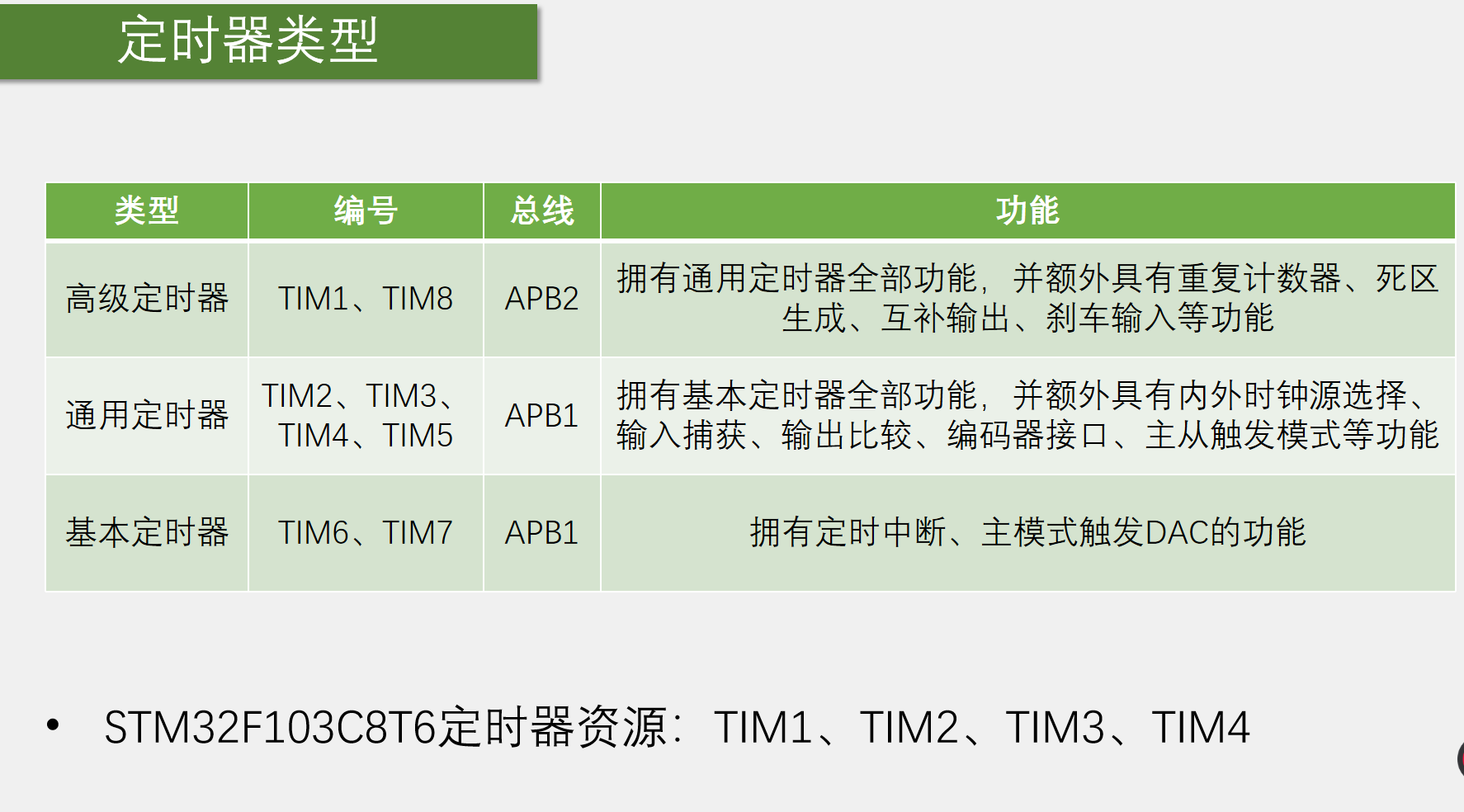

STM32的定时器并不是统一的，根据复杂程度分为三类：

• 基本定时器（Basic）：功能最简单，只能做基础定时，用来做简单的延时或触发DAC。

• 通用定时器（General）：功能中等，应用最广，具备输入捕获、输出比较（PWM）等功能，常用于电机控制、信号测量。

• 高级定时器（Advanced） ：功能最强大，除了具备通用定时器的所有功能外，还增加了死区控制（用于控制大功率MOSFET管防短路）、

• 互补输出等，专门用于高级电机（如三相电机）的驱动控制。

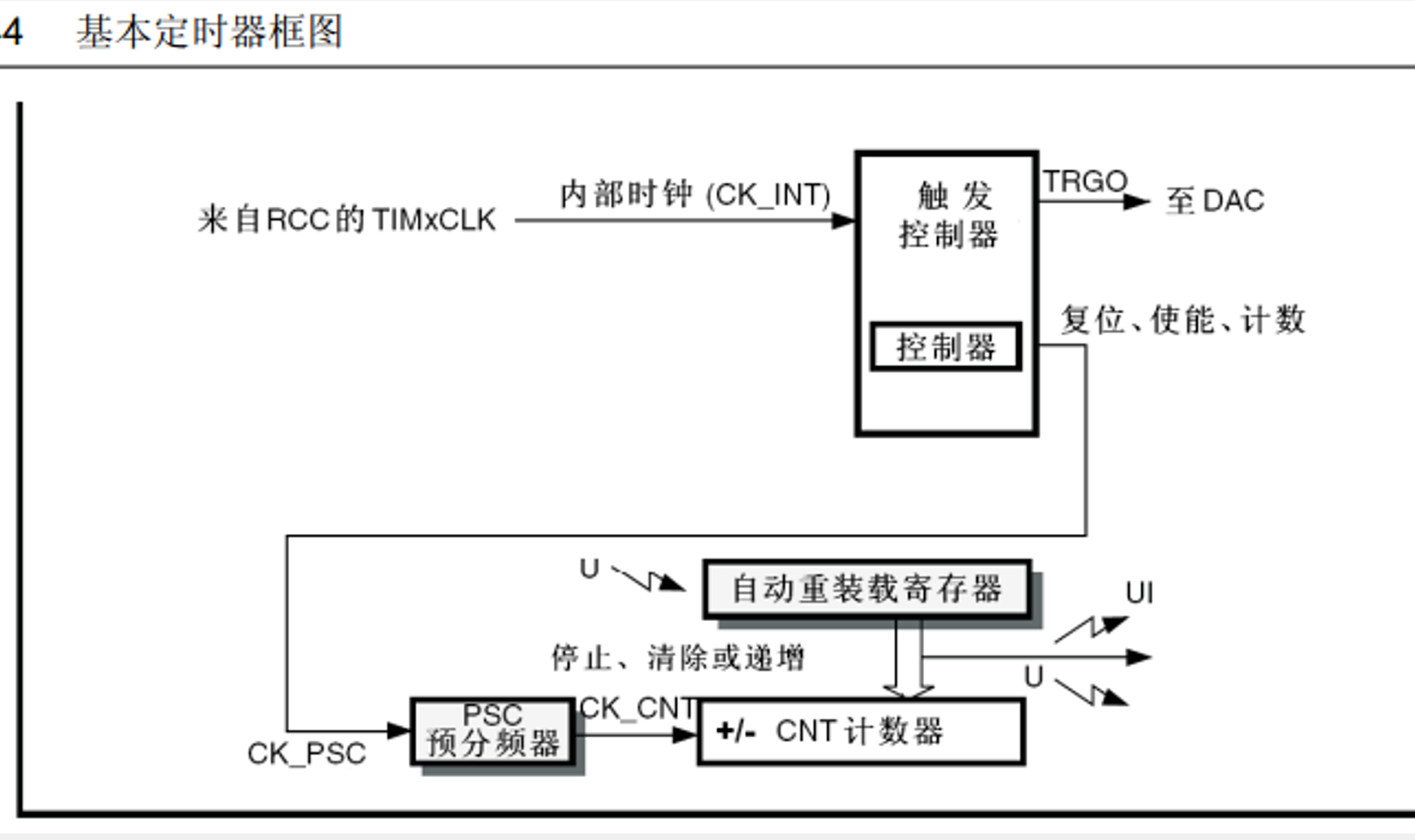

基本定时器框图解析：

STM32 基本定时器（TIM6/TIM7）内部是怎么"数时间"的。

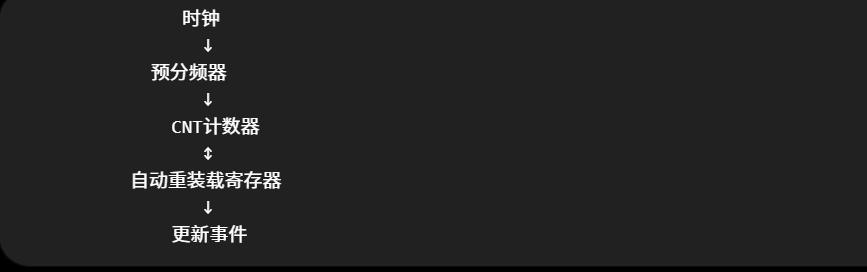

RCC 时钟 → CK_PSC → 预分频器 PSC → CK_CNT → CNT计数器 → 自动重装载寄存器 ARR → 产生更新事件

先把很快的时钟"分频变慢"，然后让计数器一个一个数，数到设定值以后产生事件。

1. 最左边：RCC 给定时器一个时钟

来自RCC的TIMxCLK

这个就是定时器的输入时钟。

比如你的 STM32F103C8T6，假设某个定时器最终拿到：

TIMxCLK = 72 MHz

那么意味着：

定时器每秒钟接收到 72000000 个时钟脉冲。

但是这么快肯定没办法直接拿来做：

每1秒触发一次

所以要先经过下面这个东西。

2. PSC：预分频器

图中：

CK_PSC → PSC预分频器 → CK_CNT

PSC 就是：

Prescaler，预分频器

它的作用非常简单：

把定时器时钟降下来

TIMxCLK = 72 MHz

PSC = 7199

实际上 STM32 这里的计算是：

CKCNT​=PSC+1TIMxCLK​

所以：

CKCNT​=7199+172MHz​ =10kHz

也就是说：

原来：

72000000 次/秒

经过 PSC：

10000 次/秒

于是计数器就舒服多了。

3. CNT：真正"数数"的地方

图中这个：

+/- CNT计数器

就是定时器最核心的东西。

它本质上就是一个寄存器：

TIMx->CNT

它会随着 CK_CNT 的节拍：

0

1

2

3

4

5

6

...

不断变化。

基本定时器这里主要就是向上计数。

所以你可以把它想成一个人在数：

1、2、3、4、5、6......

每来一个 CK_CNT，它就数一次。

4. ARR：自动重装载寄存器

图中上面的：

自动重装载寄存器

也就是：

ARR（Auto Reload Register）

它的作用就是：

规定 CNT 数到多少。

例如：

ARR = 9999

那么 CNT 就会：

0

1

2

...

9998

9999

继续往下数就会产生一次更新事件。

然后 CNT 重新开始：

0

1

2

...

这就是"自动重装载"。

所以：

ARR决定"数多少个"。

而：

PSC决定"数得多快"。

这两个你一定要分清。

5. 为什么叫"更新事件"？

这个图里虽然没有特别突出写出来，但是这就是定时器最重要的一个动作。

比如：

CK_CNT = 10 kHz

ARR = 9999

也就是：

CNT每秒数10000次。

那么从：

0 → 9999

一共需要：

10000

个计数周期。

所以：

T=1000010000​=1s

于是：

每1秒产生一次更新事件。

这就是定时器。

你可以把它理解成：

时钟

↓

分频

↓

慢下来的时钟

↓

CNT开始数

↓

数到ARR

↓

产生更新事件

↓

重新开始数

6. 图左上角那个"控制器"是什么？

图中还有：

触发控制器

下面还有：

控制器

这个部分你现在可以先把它理解成：

管理定时器什么时候运行、什么时候停止、什么时候复位、什么时候计数。

复位、使能、计数

所以你可以把它理解成定时器的"总管"。

比如：

TIM_Cmd(TIM2, ENABLE);

本质上就是：

告诉这个定时器：开始工作。

7. TRGO 是干什么的？

图右上方有：

TRGO → 至 DAC

这个先不要被吓到。

TRGO：

Trigger Output
触发输出

也就是说，定时器产生某些内部事件之后，可以把这个事件作为一个触发信号，送给其他外设。

例如这里画到了 DAC。

定时器可以按照固定时间间隔去触发 DAC 工作。

所以定时器不只是：

"让我延时"

还可以：

"每隔固定时间让另一个外设干一件事。"

这个思想以后非常重要。

8. 图里面两个"U"是什么意思？

你图里 ARR 和 CNT 附近有很多：

U

这个通常表示：

Update（更新）

也就是更新事件相关的信号。

比如 CNT 数满：

CNT = ARR

发生更新。

这个更新事件可以进一步：

• 更新寄存器

• 产生中断

• 触发其他外设

• 让一些内部状态发生改变

所以以后看到：

UI、U、Update

你就知道：

"定时器计数到头了，发生更新了。"

9. 这个图最重要的地方

RCC提供时钟 → PSC把时钟分频 → CNT按照分频后的时钟开始计数 → CNT数到ARR → 产生更新事件 → CNT重新开始计数。

画成你脑子里的简图：

RCC

│

▼

TIMxCLK

│

▼

┌──────────┐

│ PSC │ ← 决定"数得多快"

│ 预分频器 │

└────┬─────┘

│

▼

CK_CNT

│

▼

┌──────────┐

│ CNT │ ← 真正负责数数

│ 计数器 │

└────┬─────┘

│

│ 数到 ARR

▼

┌──────────┐

│ ARR │ ← 决定"数多少"

│自动重装载│

└────┬─────┘

│

▼

更新事件

│

├──→ 中断

├──→ TRGO

└──→ CNT重新开始

最后给你一个特别重要的公式

定时器最终的溢出/更新周期：

例如：

TIMxCLK = 72MHz

PSC = 7199

ARR = 9999

那么：

T=720000007200×10000​=1s

所以这组参数就是：

每 1 秒产生一次更新事件。

更新事件 → 触发中断 → CPU进入中断函数。

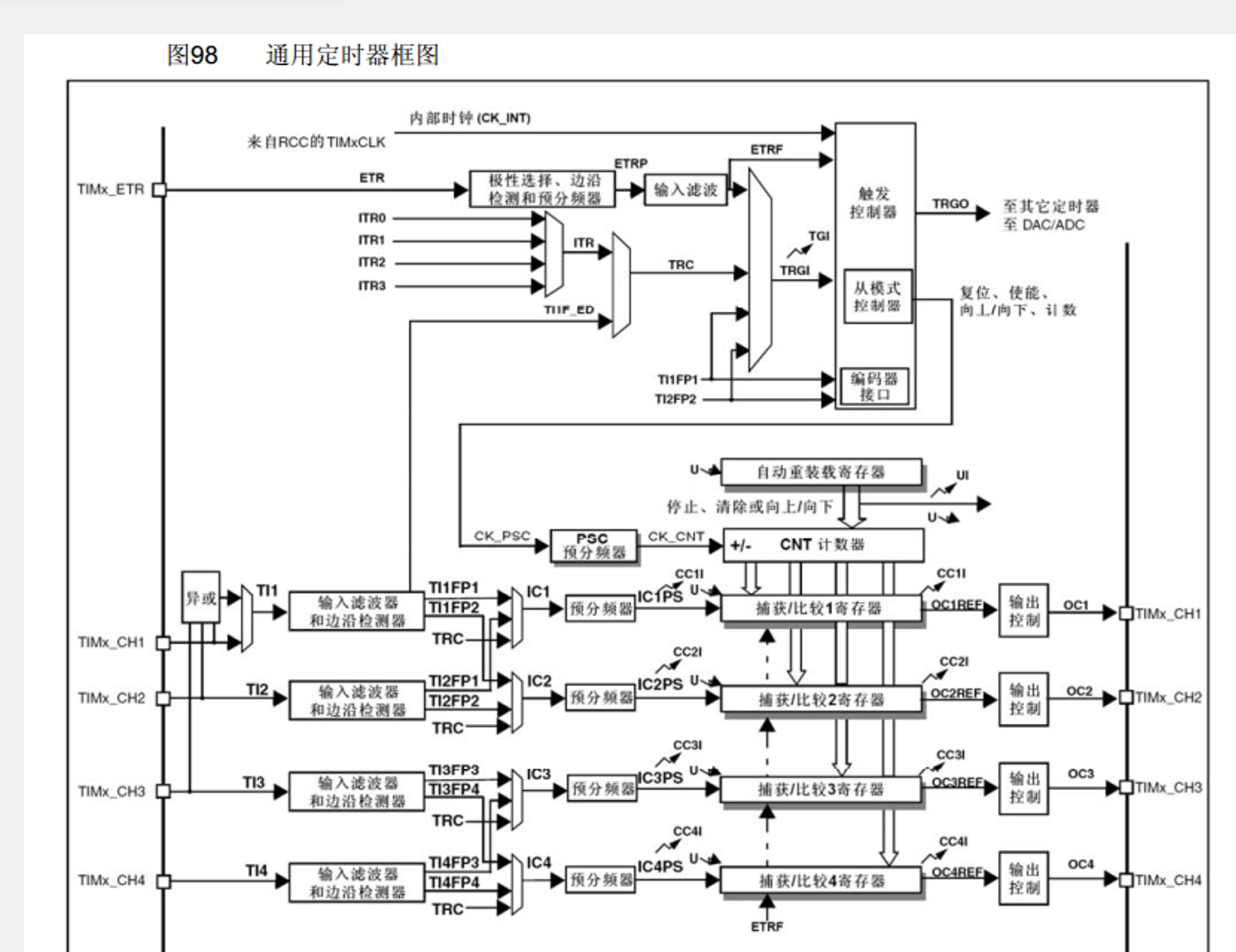

通用定时器框图解析：

那为什么通用定时器突然这么复杂？

因为它不满足于：

"我每隔一段时间数一次。"

① 可以接外部信号

图左边：

TIMx_CH1

TIMx_CH2

TIMx_CH3

TIMx_CH4

TIMx_ETR

这些就是定时器的外部输入引脚。

所以通用定时器可以：

接收外部脉冲，然后数这些脉冲。

例如：

外部传感器 → 定时器 → CNT

传感器来一个脉冲，定时器就数一次。

这对你之前学习的旋转编码器就特别重要。

② 它不光能"数时间"，还能测外部信号

图下面这一大片：

输入滤波器和边沿检测器

↓

输入捕获

↓

捕获/比较寄存器

这玩意儿可以干：

测一个脉冲什么时候来。

例如：

定时器可以通过这些东西测：

• 脉冲宽度

• 周期

• 频率

• 相邻两个边沿之间的时间

这就是以后你会学的：

输入捕获

③ 它还能自己输出波形

图右边：

捕获/比较寄存器

↓

输出控制

↓

TIMx_CH1

这意味着定时器不仅能：

接收信号

还能：

自己生成信号

最典型的就是：

PWM

比如：

这就是 PWM 波。

所以通用定时器可以拿来：

• 控制舵机

• 调节 LED 亮度

• 控制电机

• 输出特定频率的方波

---

你现在真正需要理解的其实只有三层

别想着把整张图一次啃掉。

第一层：最基础

你现在先学：

定时器怎么"计时"

时钟

↓

预分频器

↓

CNT

↓

ARR

↓

更新事件

这就是你刚才那个基本定时器。

第二层：通用定时器增加了"输入"

通用定时器在原来的基础上增加：

外部引脚

↓

输入滤波

↓

输入捕获

↓

捕获/比较寄存器

于是它可以：

测外部信号。

---

第三层：通用定时器增加了"输出"

又增加：

CNT

↓

捕获/比较寄存器

↓

输出控制

↓

CH1/CH2/CH3/CH4

于是它可以：

产生 PWM 等输出信号。

你前面学的：

基本定时器

实际上就是一个功能比较少的定时器。

现在这个：

通用定时器
在"会计时"的基础上，又加了输入捕获、输出比较、PWM、外部触发等一大堆功能。

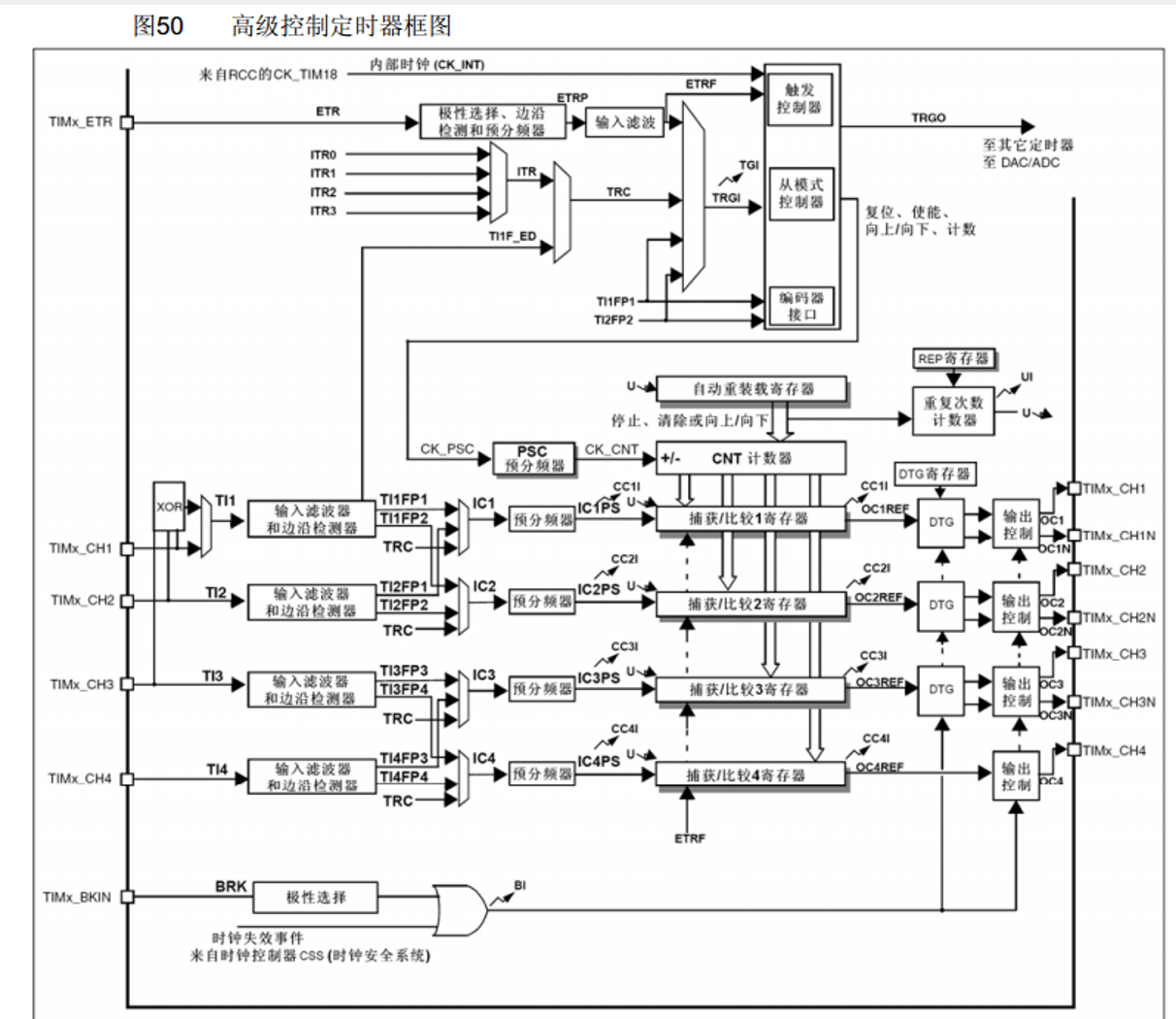

高级定时器框图解析：

通用定时器 + 一大堆专门给电机/PWM控制准备的功能。

你现在看这张图

先看它最核心的骨架

跟前面完全一样：

时钟

↓

预分频器

↓

CNT计数器

↓

自动重装载寄存器

↓

更新事件

所以：

基本定时器：

计时

通用定时器：

计时 + 输入捕获 + 输出比较/PWM

高级控制定时器：

通用定时器

重复计数器

互补输出

死区控制

刹车保护

更强的PWM控制

右边，多出来一堆：

① 重复次数计数器

图里这个：

重复次数计数器

以及：

REP寄存器

这个是高级定时器比较有代表性的东西。

普通定时器可能：

数满一次

↓

更新事件

高级定时器可以：

数满一次

↓

先不更新

再数满一次

↓

还是不更新

......

重复若干次

↓

才产生一次真正的更新

所以它多了一个：

"要重复几次才算真正更新"

的功能。

② 最重要的：互补输出

你看到右边：

TIMx_CH1

TIMx_CH1N

还有：

TIMx_CH2

TIMx_CH2N

这个 N 很关键。

例如：

CH1

CH1N

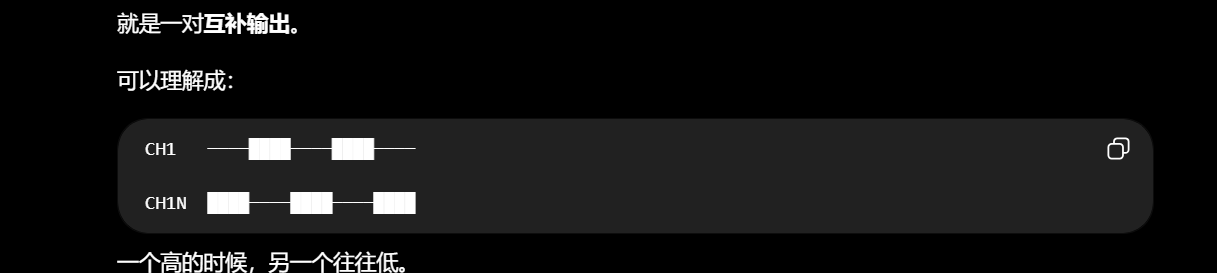

就是一对互补输出。

可以理解成：

一个高的时候，另一个往往低。

这个东西特别适合：

控制电机、逆变桥、MOS管

所以高级定时器为什么叫"高级"？

不是它计时更高级。

而是它能玩功率控制。

③ 死区时间

这张图里有一个很关键的：

DTG寄存器

对应的就是死区发生器。

这个东西第一次看到会懵，但实际上非常简单。

假设有上下两个 MOS 管：

上管

│

▼

电机

│

下管

理论上：

上管开

下管关

然后换状态：

上管关

下管开

但是现实中的 MOS 管：

不是说关就立刻完全关。

如果上管刚关，下管立刻就开，可能出现：

上管还没完全关

↓

下管已经开了

↓

两个管子同时导通

↓

短路

这就很危险。

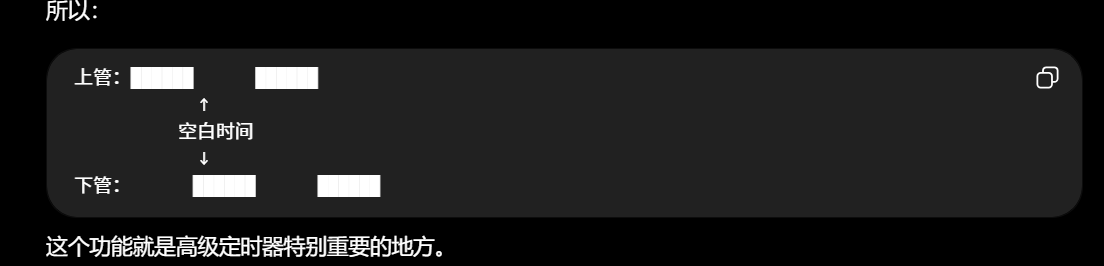

所以高级定时器故意插一个很短的：

"都关着的空白时间"

这就是：

死区时间

这个功能就是高级定时器特别重要的地方。

④ 刹车输入

图最下面：

TIMx_BKIN

这个也很重要。

它相当于一个：

紧急刹车/保护输入

例如电机发生异常：

过流

过压

故障

外部保护电路给 BKIN 一个信号。

高级定时器可以马上：

关闭 PWM 输出。

所以你可以把它理解成：

"出事了，先把功率管关了！"

这就是高级控制定时器的安全功能。

---

所以你现在看到三种定时器，可以这样理解

基本定时器

我只负责计时

核心：

时钟 → 预分频 → CNT → ARR → 更新

通用定时器

我除了计时，还能测信号、输出PWM

增加：

输入捕获

输出比较

PWM

4个通道

高级控制定时器

我主要是拿来控制电机、逆变器这些东西的

在通用定时器基础上增加：

重复计数

互补输出

死区时间

刹车保护

你现在千万别试图把这张图全看懂

真的没必要。

你现阶段直接把这张图砍成下面这一部分：

PWM → 通用定时器 → 高级定时器

再一个一个把：

捕获/比较、互补输出、死区、刹车、重复计数

你会发现它根本不是"又来了一套新知识"，而是在原来的定时器上不断加功能。

所以你现在看到：

基本 → 通用 → 高级
会计时 → 会计时+测信号+发PWM → 会计时+PWM+专门搞电机的保护和控制

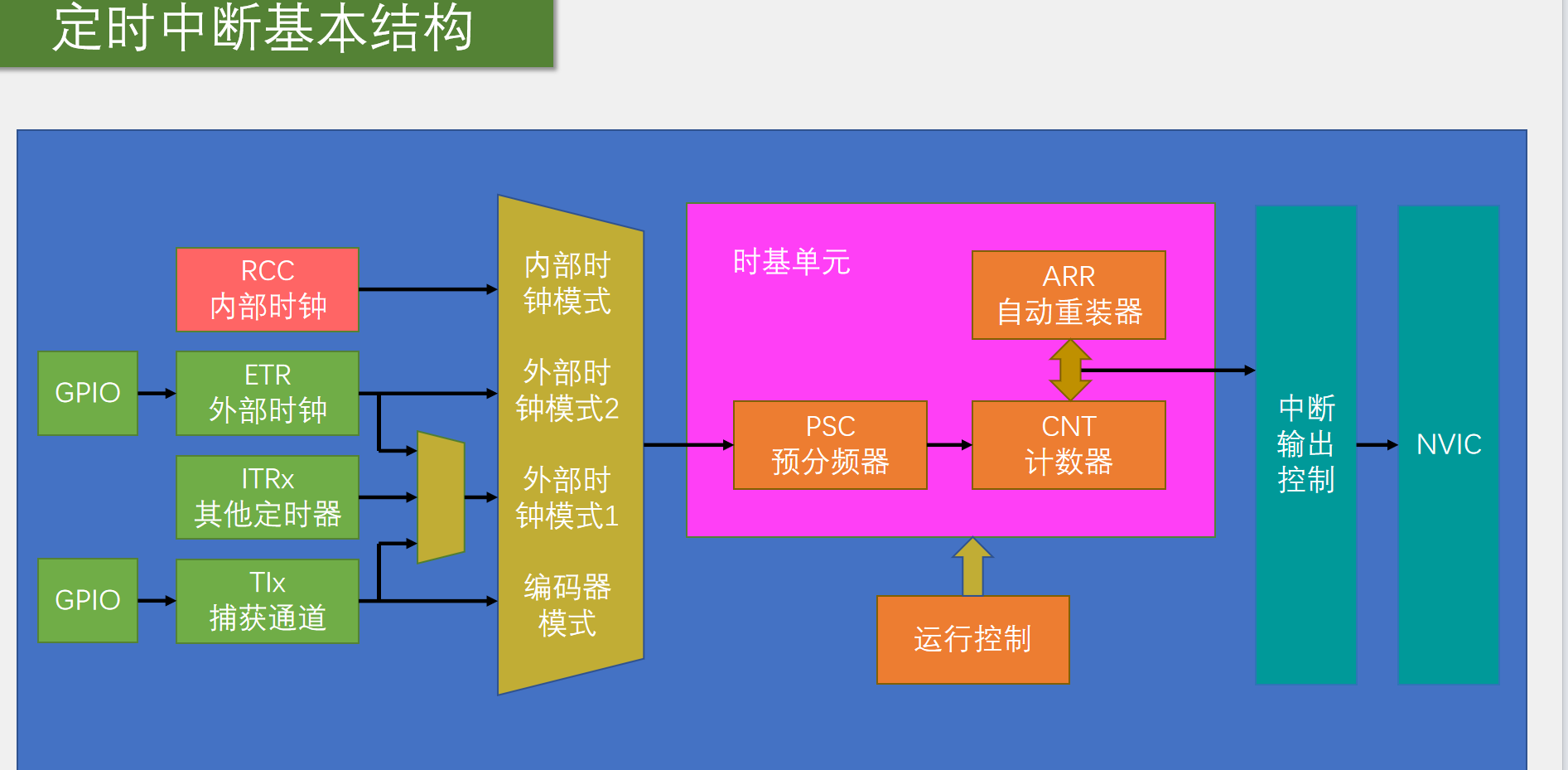

定时中断基本结构流程：

"谁给定时器提供时钟" → 决定计数规则 → CNT开始数 → 数到ARR → 产生更新事件 → 允许的话产生中断 → NVIC通知CPU。

第一步：先给定时器一个"时钟"

图最左边有很多可能的时钟来源：

RCC内部时钟

GPIO → ETR外部时钟

其他定时器 → ITRx

GPIO → TIx捕获通道

你可以把它理解成：

定时器有很多个"水龙头"，但一次只能选择自己要用哪一个。

① RCC内部时钟

最上面：

RCC内部时钟

↓

内部时钟模式

这是我们最常用、也最容易理解的。

比如：

RCC给TIM2一个72MHz的时钟

意思就是：

定时器自己按照系统提供的时钟节拍工作。

你平时写普通的定时中断，大多数就是走这条路。

还可以用外部时钟

图里面还有：

GPIO

↓

ETR外部时钟

↓

外部时钟模式2

就是：

不让定时器按照内部时钟计数，而是让外面的引脚给它脉冲。

比如外面来了：

↑ ↓ ↑ ↓ ↑ ↓

来了一个脉冲，定时器就可以数一次。

所以：

内部时钟 = 芯片自己打节拍
外部时钟 = 外面的设备来打节拍

其他定时器也能给它提供时钟

图中：

ITRx

其他定时器

↓

外部时钟模式1

这个看着很高级，其实思想非常简单：

定时器之间可以串起来。

比如：

定时器1

↓

定时器2

↓

定时器3

定时器1产生一个事件，可以拿去驱动定时器2。

这以后做复杂定时、同步控制的时候特别有用。

你现在先知道：

一个定时器可以拿另一个定时器的信号当自己的输入。

捕获通道也可以参与

图左下：

GPIO

↓

TIx捕获通道

↓

编码器模式

这个是以后你学：

• 输入捕获

• 编码器

会用到的。

例如你之前玩的旋转编码器，A、B信号就可以进入定时器的捕获通道。

所以这张图其实已经把：

定时器 + 旋转编码器

这条路也画出来了。

最关键的一块：内部时钟模式选择

你看到中间这个黄色大框：

内部时钟模式

外部时钟模式2

外部时钟模式1

编码器模式

这实际上就是在做一件事：

选择"定时器到底采用哪一种计数方式"。

你可以把它理解成一个大总开关/模式选择器。

比如你现在只想做普通定时：

选择：内部时钟模式

如果要让外部脉冲驱动：

选择：外部时钟模式

如果要接旋转编码器：

选择：编码器模式

本质就是：

选择谁来驱动CNT。

---

选完之后，进入"时基单元"

图中粉色的大框：

时基单元

这就是定时器真正负责"计时"的核心部分。

里面有三个你现在最应该记住的东西：

预分频器

计数器

自动重装载器

也就是：

PSC

CNT

ARR

预分频器：把时钟变慢

假设前面来的时钟是：

72MHz

经过预分频器：

72MHz → 10kHz

比如：

CKCNT​=PSC+1TIMxCLK​

所以：

预分频器决定CNT数得有多快。

你可以记成：

PSC = 调速度

CNT：真正开始数

经过预分频之后

时钟

↓

预分频器

↓

CNT计数器

CNT开始：

0

1

2

3

4

5

......

所以：

CNT就是"数数的人"。

ARR：决定"数到多少"

旁边这个：

ARR 自动重装器

它相当于告诉CNT：

你数到多少算一轮。

比如：

ARR = 9999

那么：

0

1

2

3

...

9999

到头以后产生一次更新。

所以：

ARR = 决定数多少

现在就到最关键的一步：更新事件

当CNT数到ARR规定的值以后：

CNT数满

↓

更新事件

图上这个"U"和"UI"，本质都和：

更新

有关。

这个更新事件可以理解为：

"这一轮计时结束了！"

例如：

72MHz

↓

预分频

↓

10kHz

↓

CNT数10000次

↓

更新事件

如果刚好是一秒，那就：

每秒产生一次更新事件。

这就是定时器定时的本质。

但是"更新事件"不等于"中断"

这个地方非常重要。

很多初学者容易把这两个东西混在一起：

事件 ≠ 中断

正确的关系是：

CNT数满

↓

产生更新事件

↓

如果开启了更新中断

↓

产生中断请求

↓

进入中断系统

↓

NVIC

↓

CPU进入中断函数

所以你前面学的：

TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

干的事情其实就是：

允许"更新事件"去申请中断。

运行控制是干什么的？

图下方：

运行控制

这个你可以理解成：

定时器的"开关和控制面板"。

例如：

TIM_Cmd(TIM2, ENABLE);

就是：

启动定时器。

如果关闭：

TIM_Cmd(TIM2, DISABLE);

就是：

停止定时器。

所以：

运行控制

↓

允许时基单元运行

↓

CNT开始数

最后就是"中断输出控制"

图右边：

中断输出控制

↓

NVIC

这里非常关键。

整个过程可以完整串起来：

RCC内部时钟

↓

选择内部时钟模式

↓

预分频器

↓

CNT计数器

↓

ARR判断

↓

CNT数满

↓

产生更新事件

↓

开启更新中断

↓

中断输出控制

↓

NVIC

↓

CPU

↓

执行中断函数

这就是你现在学习的：

定时器中断完整流程

拿一个实际例子你就彻底明白了

假设我们要：

让STM32每1秒进入一次定时器中断。

假设：

定时器时钟 = 72MHz

PSC = 7199

ARR = 9999

先经过预分频：

72MHz÷(7199+1)=10kHz

所以CNT：

每秒数10000次。

ARR：

数到9999。

所以：

0

1

2

...

9999

↓

更新事件

↓

更新中断

↓

NVIC

↓

进入TIM中断函数

然后重新：

0

1

2

...

9999

↓

又一次中断

所以最后就是：

每1秒执行一次中断函数。

---

你现在可以把整张图压缩成这张"脑内地图"

谁来提供时钟？

↓

┌──────────┬──────────┐

↓ ↓ ↓

RCC 外部引脚 其他定时器

↓ ↓ ↓

模式选择

↓

时基单元

↓

预分频器 PSC

↓

计数器 CNT

↓

自动重装载 ARR

↓

数到头了

↓

更新事件

↓

开启了更新中断？

↙ ↘

否 是

↓ ↓

结束 NVIC

↓

CPU

↓

中断函数

第一：时钟从哪里来。

第二：预分频器负责把时钟变慢。

第三：CNT负责数。

第四：ARR负责规定数到多少。

第五：数满产生更新事件，更新中断打开后，才会一路进 NVIC、进中断函数。

而你图上那些 ETR、ITRx、TIx、编码器模式、外部时钟模式，先不要全部背。它们主要是在回答一个问题：

"定时器的时钟/计数信号还可以从哪里来？"
时钟 → 预分频 → CNT计数 → ARR判断 → 更新事件 → 中断 → NVIC → CPU

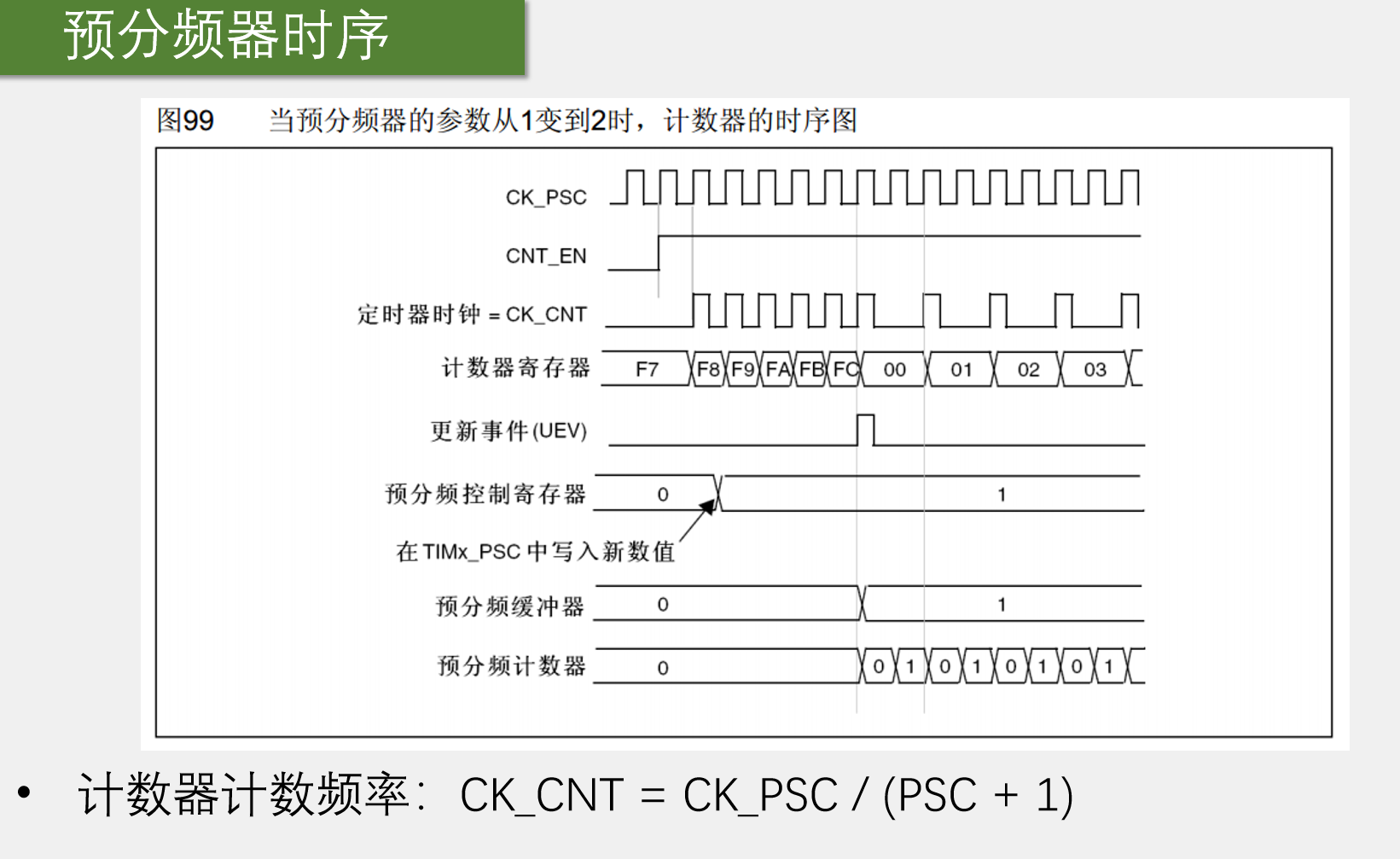

预分频时序

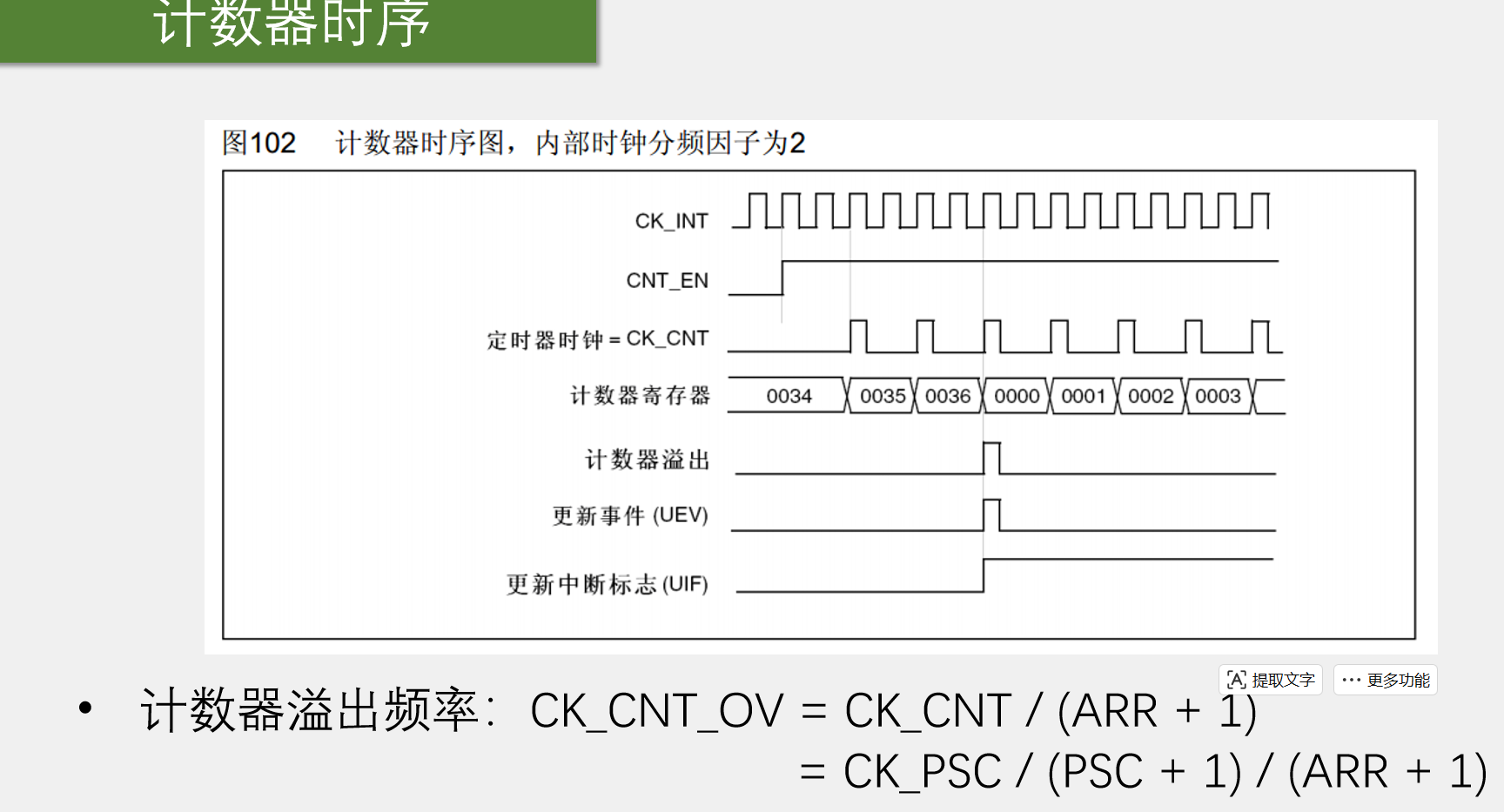

计数器时序

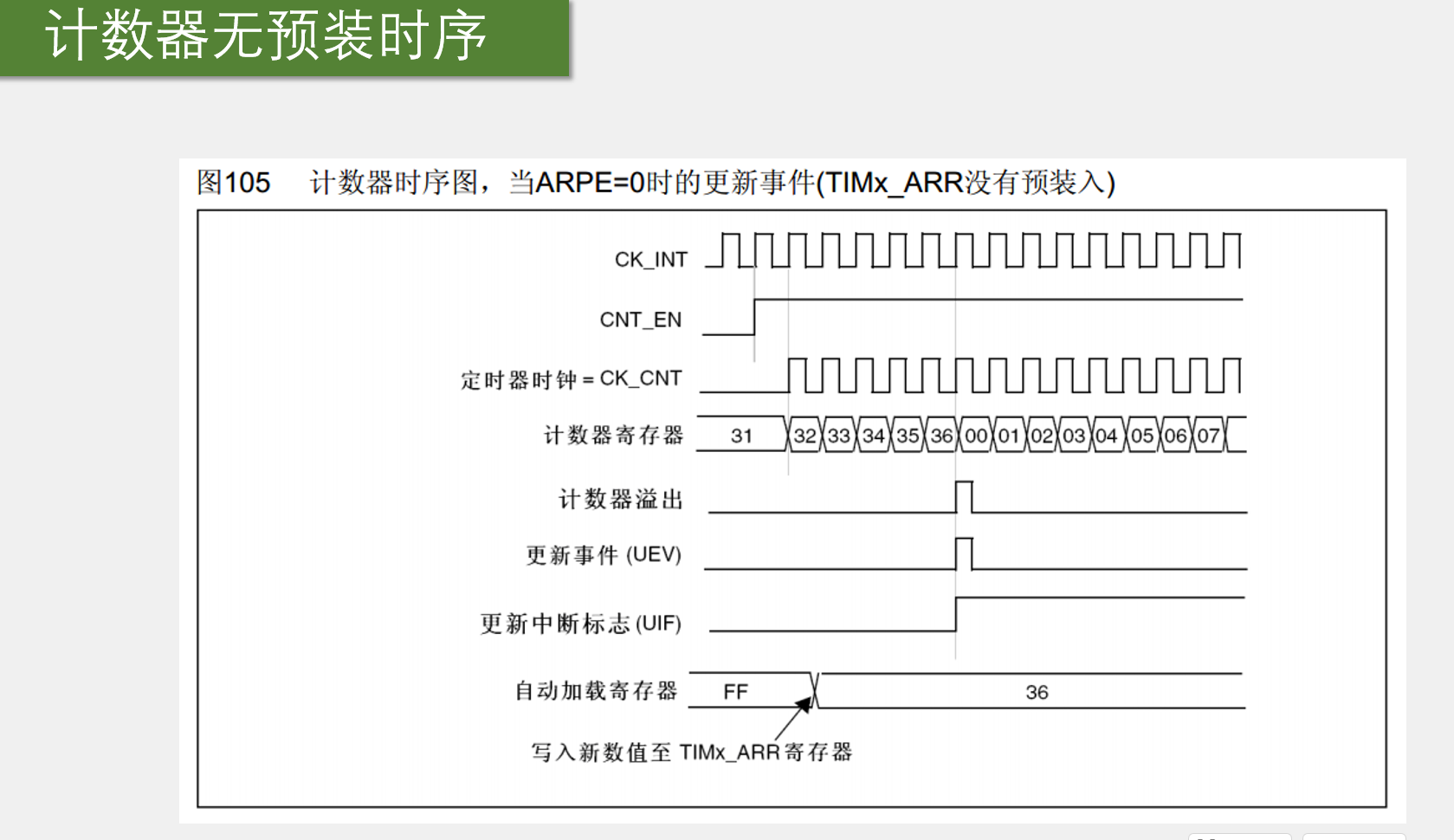

计数器无预装时序

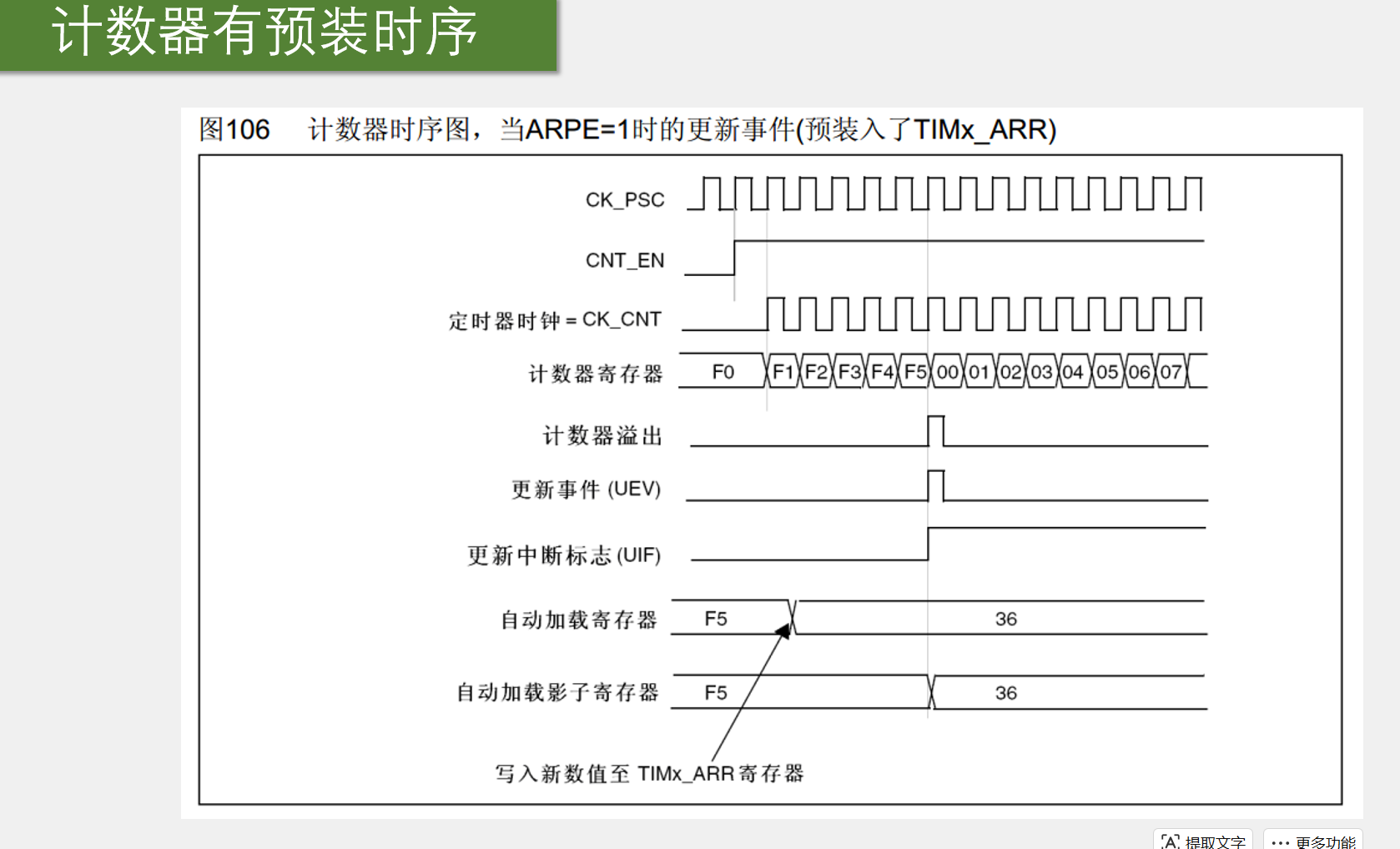

计数器有预装时序

定时器不停地拿时钟来数数，PSC决定它数得有多慢，CNT负责数，ARR决定数到多少；当CNT数满以后产生更新事件，而PSC、ARR这些"新参数"到底什么时候真正换上去，就是这几张时序图想告诉你的。

比如你原来 PSC=1，现在想改成 PSC=2。你虽然已经把新值写进寄存器了，但定时器不会毫无秩序地在当前计数过程中突然换节奏，它会先把这个新值放在那里，等到一个合适的更新时间再真正启用。所以第一张图其实就是在解释：

"我改了预分频值，什么时候真正影响CNT？"

然后 CNT 一直数，假设 ARR 是 36，它就从 00、01、02......一路数到 36。数到头以后回到 00，这就是一次溢出，同时产生更新事件。第二张图就是把这个过程画成波形，让你看到：

时钟来了 → CNT加一 → CNT数满 → 溢出 → 更新事件 → 更新中断标志。

接下来 ARR 又有两种情况。

如果不开预装载，你改 ARR，新的 ARR 就直接拿来用了，所以这一轮计数可能马上受到影响。

如果开预装载，你改的 ARR 不会立刻碰真正正在工作的那个值，而是先存起来。等这一轮计数结束，产生更新事件的时候，再把新 ARR 换进去。这样就相当于：

"这一轮先跑完，下一轮再换新参数。"

这就是后面那两张图真正想表达的东西。：

时钟来了 → 预分频 → CNT开始数 → ARR规定终点 → CNT数满 → 更新事件 → 新参数在这个时刻完成交接。

这样看，四张图其实是在描述同一个定时器，只不过把同一个过程的不同细节放大给你看。

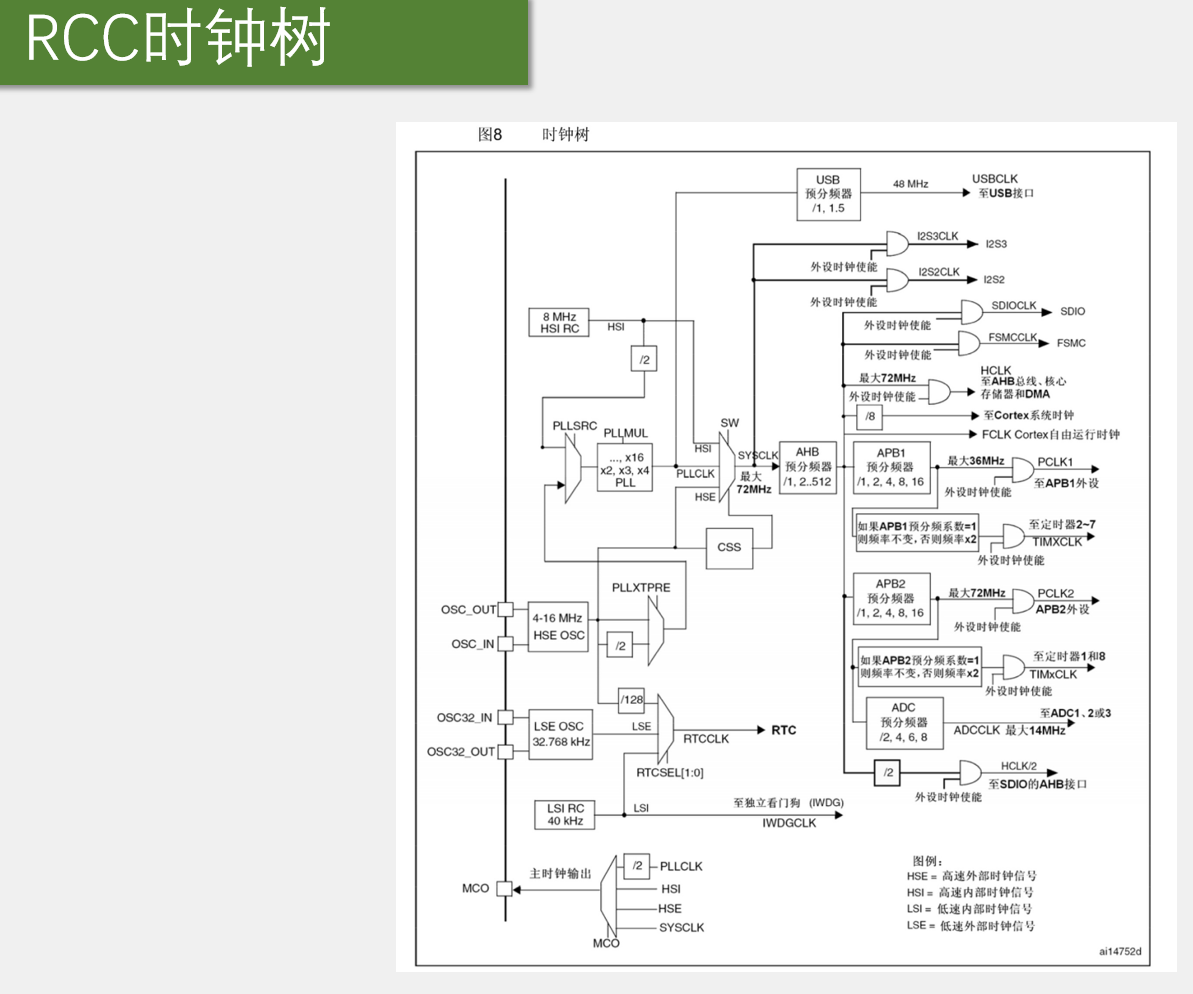

RCC时钟树

RCC 时钟树可以理解成：

STM32内部有很多种时钟源，RCC负责从里面选一个、加工一下，再把不同频率的时钟分配给 CPU、总线、定时器、USB、ADC 等外设。

产生时钟 → 选择和倍频/分频 → 分发给不同模块。

定时器计数时钟配num++

//TIME.c文件
#include "stm32f10x.h"                  // Device header
void Timer_Init()
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);//激活TIM3时钟
    TIM_InternalClockConfig(TIM3);//设置TIM时钟来源于内部
    TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;//创造一个表
    TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;//时钟分频
	TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up;//计数模式为向上计数
	TIM_TimeBaseInitStructure.TIM_Period=9999;//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler=7199;//psc
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;//高级功能：重复次数寄存器
    TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStructure);

	TIM_ClearFlag(TIM3,TIM_FLAG_Update);//清除标志，防止刚刚触发就进入中断从1开始计数.
	TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE);//配置中断

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);// 配置NVIC优先级分组
	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel=TIM3_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;//抢占
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;//事件

	NVIC_Init(&NVIC_InitStructure);
	TIM_Cmd(TIM3, ENABLE);
}
volatile uint8_t num=0;
void TIM3_IRQHandler()
{
  if(TIM_GetITStatus(TIM3,TIM_IT_Update)==SET)
  {
    num++;
   TIM_ClearITPendingBit(TIM3,TIM_IT_Update);
  }



}

Time.h文件

#ifndef __Timer_H
#define __Timer_H
void Timer_Init(void);
extern volatile uint8_t num;
#endif

//main.c文件
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
int main(void)
{

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);
    OLED_Init();
    Timer_Init();

    while (1)
    {
        OLED_ShowNum(1,1,num,8);
		if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_4)==0)
		{
		  num=0;

		}


    }

}

定时器外部时钟（毛刺暂未克服）

//主函数
#include "stm32f10x.h"
#include "Delay.h"
#include "OLED.h"
#include "ExternTimer+InfraredSensor.h"

int main(void)
{
OLED_Init();
OLED_ShowString(1,1,"counts:");
OLED_ShowString(3,1,"NUM:");
SensorInit();
EX_Timer();

while (1)
{



OLED_ShowNum(2,1,TIM_GetCounter(TIM2),8);
OLED_ShowNum(4,1,num,8);
}
}














//.c
#include "stm32f10x.h"     // Device header
volatile uint8_t num=0;


//对射式红外传感器GPIO配置
void SensorInit()//配置传感器GPIO口
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

}

void EX_Timer()
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);//时钟
    TIM_ETRClockMode2Config(TIM2,TIM_ExtTRGPSC_OFF,TIM_ExtTRGPolarity_NonInverted,0x02);//外部时钟配置
    TIM_TimeBaseInitTypeDef Time_BaseInitStructure;//时基单元配置
	Time_BaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
	Time_BaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up;
	Time_BaseInitStructure.TIM_Period=10-1;
	Time_BaseInitStructure.TIM_Prescaler=0;
	Time_BaseInitStructure.TIM_RepetitionCounter=0;
	TIM_TimeBaseInit(TIM2,&Time_BaseInitStructure);
	TIM_ClearFlag(TIM2,TIM_FLAG_Update);//防止上电就中断
	TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);//中断配置
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//NVIC分组
	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;
	NVIC_Init(&NVIC_InitStructure);
	TIM_Cmd(TIM2,ENABLE);//打开时钟
}
volatile uint8_t lock = 0;

void TIM2_IRQHandler()
{
 if(TIM_GetITStatus(TIM2,TIM_IT_Update)==SET)

    {
		num++;
	TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
	}
}













//.h
#ifndef __ExternTimer+InfraredSensor_H
#define __ExternTimer+InfraredSensor_H
void SensorInit();
void EX_Timer();

extern volatile uint8_t num;



#endif
