DMA 收发状态机与 HAL 分层
1. DMA 收发状态机
1.1 为什么要引入状态机？
从应用角度我们已经知道，比较推荐用**"中断修改标志位，主循环进行逻辑处理"的开发方式。为了让代码设计更具健壮性和可扩展性**，我们引入状态机处理。
引入状态机理由（FSM Logic）：
条目 准则 理由 总纲 用状态流代替线性逻辑 **实现收发时序解耦，**确保硬件资源（如缓冲区）在确定状态下被安全访问 1. 嵌套风险规避 （Stack Safety） 严禁在中断内调用耗时或依赖其他中断的函数（如 HAL_Delay） 防止优先级冲突导致永久死锁， 降低深层嵌套引发的栈溢出风险 2. 逻辑归位准则 （Context Separation） 中断负责"事件通知"， 主循环负责"逻辑决策" **保证 CPU 在干净的上下文中处理复杂任务，**提高系统的鲁棒性和可维护性 1.2 状态机核心代码
状态枚举与全局变量（USER CODE 区域）：
cpp/* USER CODE BEGIN PTD */ typedef enum { USART_STATE_IDLE, // 空闲：可以发起接收 USART_STATE_RXING, // 接收中：USART+DMA 正在收数据 USART_STATE_DATA_READY, // 数据就绪：收到了一包，可以处理 USART_STATE_TXING, // 发送中：USART+DMA 正在发数据 USART_STATE_ERROR // 错误：需要恢复 } usart_state_t; /* USER CODE END PTD */ /* USER CODE BEGIN PM */ #define BUFFER_SIZE 8 /* USER CODE END PM */ /* USER CODE BEGIN PV */ uint8_t rx_buffer[BUFFER_SIZE]; uint8_t tx_buffer[BUFFER_SIZE]; volatile usart_state_t g_state = USART_STATE_IDLE; // 全局状态，初始 IDLE /* USER CODE END PV */ void TransformCase(uint8_t *dst, uint8_t *src, uint16_t len);main 初始化后（USER CODE 2）：先发一条测试提示，验证串口链路：
// for test const char *tips = "This Is State Machine Test\n"; HAL_UART_Transmit_DMA(&huart1, tips, strlen(tips)); HAL_Delay(1000); HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_SET); // 关灯主循环：switch(g_state) 状态机：
cppwhile (1) { switch (g_state) { case USART_STATE_IDLE: // ① 空闲：尝试启动接收 if (HAL_UART_Receive_DMA(&huart1, rx_buffer, BUFFER_SIZE) == HAL_OK) g_state = USART_STATE_RXING; // 启动成功 → 接收中 else g_state = USART_STATE_ERROR; // 启动失败 → 错误 break; case USART_STATE_RXING: // ② 接收中：什么都不做 // 说明USART+DMA正在进行接收数据中 // 如果还有其他事情，就可以让CPU在这里完成 break; case USART_STATE_DATA_READY: // ③ 数据就绪：业务逻辑处理 TransformCase(tx_buffer, rx_buffer, BUFFER_SIZE); // 大小写转换 HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8); // 翻转 LED if (HAL_UART_Transmit_DMA(&huart1, tx_buffer, BUFFER_SIZE) == HAL_OK) g_state = USART_STATE_TXING; // 发送启动成功 → 发送中 else g_state = USART_STATE_ERROR; break; case USART_STATE_TXING: // ④ 发送中：什么都不做 // 说明USART+DMA正在进行发送数据中 // 如果还有其他事情，就可以让CPU在这里完成 break; case USART_STATE_ERROR: // ⑤ 错误：恢复现场 HAL_UART_DMAStop(&huart1); // 停止DMA，重置相关配置寄存器 __HAL_UART_CLEAR_OREFLAG(&huart1); /* 必须手动清除溢出标志，否则无法重启 */ HAL_Delay(300); // 给点时间，让重启生效 g_state = USART_STATE_IDLE; // 重新设置为空闲，重新开始 break; default: break; } }三个回调：中断只改状态，不做业务（逻辑归位准则的直接体现）：
cppvoid HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) { if (huart->Instance == USART1) { // 中断触发，说明数据接收完成了 g_state = USART_STATE_DATA_READY; // 通知主循环：数据就绪 } } void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart) { if (huart->Instance == USART1) { // 中断触发，说明数据发送完成了，也就完成了一次收发，重新回到IDLE状态 g_state = USART_STATE_IDLE; } } void HAL_UART_ErrorCallback(UART_HandleTypeDef *huart) { if (huart->Instance == USART1) { // 触发错误了，也是修改错误标志位，main的while循环统一处理 g_state = USART_STATE_ERROR; } }TransformCase 与之前完全一致（ctype.h 大小写互转，含空指针/长度为 0 校验）。

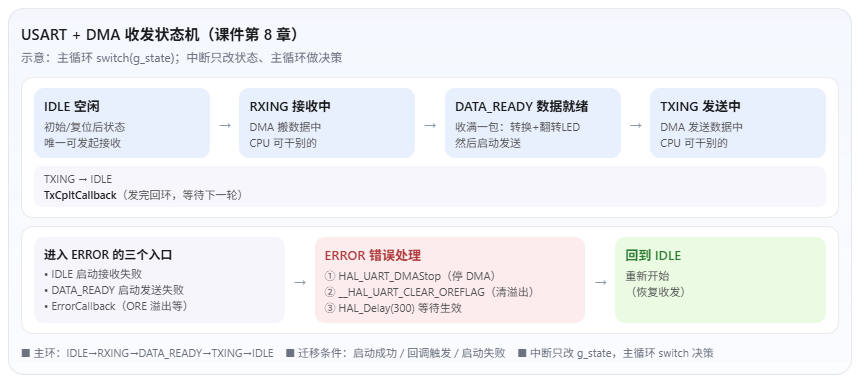

1.3 状态迁移图
整个收发过程用状态机表达，比"标志位 + if 堆叠"清晰得多------每个时刻系统处于且只处于一个确定状态：
1.4 异常演练：验证状态机真的能"扛住"错误
正常测试结果：串口助手（COM4 / 115200 / 8 位 / Odd 奇校验 / 1 停止位 / None）先收到
This Is State Machine Test，随后每次发送abcdBIT都回显转换后的ABCDbit，循环往复。如何测试异常？
步骤 内容 方法 在 while(1) 的 USART_STATE_DATA_READY分支里加一个长延时操作 使用上位机以高频率（例如每 1ms 发一包）连续发送数据 现象 CPU 被 Delay 堵住，且 DMA 是普通模式（回调之后会关闭 DMA），无法及时处理 USART 数据，串口硬件迅速产生溢出（ORE） 验证点 观察程序是否能跳进 USART_STATE_ERROR，执行清除动作，并在延时结束后恢复正常收发 测试代码（其他代码不变）：
cppint first = 0; // 只在最开始测试一次，后续方便查看恢复之后的结果 while (1) { switch (g_state) { case USART_STATE_IDLE: if (HAL_UART_Receive_DMA(&huart1, rx_buffer, BUFFER_SIZE) == HAL_OK) g_state = USART_STATE_RXING; else g_state = USART_STATE_ERROR; break; case USART_STATE_RXING: break; case USART_STATE_DATA_READY: // 如果我们在该状态让程序长时间处于休眠状态：即便收到数据也一直不处理， // 同时让 comtool 持续发数据；因为是普通模式 DMA，收完即关闭， // 就会导致 USART 接收过载，进而触发错误 if (first == 0) HAL_Delay(2000); // ← 人为制造"来不及处理"的窗口 // 业务逻辑处理 TransformCase(tx_buffer, rx_buffer, BUFFER_SIZE); HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8); // 启动发送 if (HAL_UART_Transmit_DMA(&huart1, tx_buffer, BUFFER_SIZE) == HAL_OK) g_state = USART_STATE_TXING; else g_state = USART_STATE_ERROR; break; case USART_STATE_TXING: break; case USART_STATE_ERROR: if (huart1.Instance->SR & UART_FLAG_ORE) // 确认是 ORE 问题 { if (first == 0) { // 让灯闪烁20次，表示进入到了异常 first = 1; int cnt = 20; while (cnt--) { HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_8); HAL_Delay(200); } } HAL_UART_DMAStop(&huart1); // 停止DMA，重置相关配置寄存器 __HAL_UART_CLEAR_OREFLAG(&huart1); /* 必须手动清除溢出标志，否则无法重启 */ HAL_Delay(300); // 给点时间，让重启生效 g_state = USART_STATE_IDLE; // 重新设置为空闲，重新开始 } break; default: break; } }配合测试的一个小技巧：在
DMA1_Channel5_IRQHandler的 USER CODE 0 区加一句：
cppvoid DMA1_Channel5_IRQHandler(void) { /* USER CODE BEGIN DMA1_Channel5_IRQn 0 */ HAL_Delay(500); // 让DMA接收中断慢一点，暂时不执行后续关闭操作，从而让usart有机会报错 /* USER CODE END DMA1_Channel5_IRQn 0 */ HAL_DMA_IRQHandler(&hdma_usart1_rx); ... }调整优先级，让系统滴答能够正确嵌套，进而不会卡死：
NVIC 界面中把
DMA1 channel5 global interrupt的 Preemption Priority 设为 15（最低），保证 SysTick（Time base）能抢占/正常嵌套，否则中断里 HAL_Delay 依赖的 SysTick 被同优先级卡住会造成死等。测试结果：
程序运行中会看到灯爆闪（20 次），爆闪之后，也能恢复到最开始接收的正确逻辑。
细节 1：
__HAL_UART_CLEAR_OREFLAG这个函数去掉，如果也能恢复该怎么理解？------主要是因为 HAL 库在其他模块可能帮你清除了，但从代码的健壮性角度，显式清除比较妥当。细节 2：HAL_UART_DMAStop 是做什么的？
HAL_StatusTypeDef HAL_UART_DMAStop(UART_HandleTypeDef *huart);
项 内容 参数 huart：UART 句柄指针，包含串口配置信息和状态 返回值 HAL_OK（成功停止）/ HAL_ERROR（停止出错）/ HAL_BUSY（硬件忙） 核心逻辑 ① 禁用 USART 硬件的 DMA 使能： 往 CR3 写位，关闭 DMAR（接收 DMA 使能）和 DMAT（发送 DMA 使能） 核心逻辑 ② 终止 DMA 通道： 调用 HAL_DMA_Abort强制停止关联的发送和接收 DMA 通道核心逻辑 ③ 恢复软件状态： 将 huart->RxState和huart->gState重置为HAL_UART_STATE_READY一句话：
将 DMA 通道和 USART 的相关状态寄存器恢复成为初始状态，方便重新启动；
主要应用场景就是出错后进行状态恢复。
2. 附录
2.1 其他片上外设的 DMA 怎么理解？（触类旁通）
对片上外设来说，中断 ISR 函数回调到用户层的 weak 函数，与 DMA ISR 函数回调到用户层的 weak 函数，函数名是一样的（比如 HAL_UART_RxCpltCallback）。
对比结果（节选核心）：
外设 事件类型 中断模式(IT)用户 Weak 函数 是否相同 备注 USART 接收完成 HAL_UART_RxCpltCallback() ✅ 完全相同 USART 发送完成 HAL_UART_TxCpltCallback() ✅ 完全相同 USART 接收半完成 --- ❌ DMA 独有 USART 发送半完成 --- ❌ DMA 独有 USART 错误 HAL_UART_ErrorCallback() ✅ 完全相同 USART 唤醒 HAL_UART_WakeupCallback() ✅ 完全相同 SPI 接收完成 HAL_SPI_RxCpltCallback() ✅ 完全相同 SPI 发送完成 HAL_SPI_TxCpltCallback() ✅ 完全相同 SPI 收发完成 HAL_SPI_TxRxCpltCallback() ✅ 完全相同 SPI 接收半完成 --- ❌ DMA 独有 SPI 发送半完成 --- ❌ DMA 独有 SPI 错误 HAL_SPI_ErrorCallback() ✅ 完全相同 I2C 主机发送完成 HAL_I2C_MasterTxCpltCallback() ✅ 完全相同 I2C 主机接收完成 HAL_I2C_MasterRxCpltCallback() ✅ 完全相同 I2C 从机发送完成 HAL_I2C_SlaveTxCpltCallback() ✅ 完全相同 I2C 从机接收完成 HAL_I2C_SlaveRxCpltCallback() ✅ 完全相同 I2C Memory 发送完成 HAL_I2C_MemTxCpltCallback() ✅ 完全相同（EEPROM 等） I2C Memory 接收完成 HAL_I2C_MemRxCpltCallback() ✅ 完全相同 I2C 错误 HAL_I2C_ErrorCallback() ✅ 完全相同 I2C 半完成 --- --- --- I2C 协议无半完成概念 这种统一机制对用户来讲，意义是什么？
- 业务逻辑与底层传输解耦：你写的回调函数名，无论底层是走中断还是走 DMA，完全不用变；
- 符合**"面向接口编程"**设计模式（降低学习与记忆成本）；
- 结果就是：隐藏复杂性，暴露统一抽象。
2.2 为什么要有句柄结构体，为什么会有 stm32f1xx_hal_msp.c 这样的软件层？
就一个问题，直接写寄存器不就好了，为什么搞这么复杂？
还要什么结构体句柄、保存属性，然后再通过结构体设置好的属性去设置寄存器？
答案：
- 底层硬件差异很大：即便都是串口、都是 DMA，不同厂商、不同版本都可能不同；但是都会有同样的属性类型（比如控制寄存器、状态寄存器），只是设置方式可能不同；
- HAL 库为了屏蔽这些底层差异，就使用结构体句柄把相关配置先在软件层面保存一份，然后再调用底层不同的外设初始化方式------这样即便底层硬件配置模式发生变化，只需要更改底层初始化方式，而不用改结构体句柄及其以上的应用层；
- 本质是代码解耦和增加可扩展性的表现。
stm32 + HAL 软硬件是层状结构，一共 4 层：
层级 名称 代表文件 核心职能 形象比喻 第一层 应用层（Application） main.c, app.c 处理具体业务逻辑， 调用 HAL 接口实现功能 驾驶员：决定去哪 第二层 硬件抽象层（HAL） stm32f1xx_hal_uart.c 提供统一 API （如 HAL_UART_Init）， 屏蔽不同型号芯片的寄存器差异 汽车控制系统：不管底盘什么样 第三层 底层接口层（MSP） stm32f1xx_hal_msp.c 处理与具体电路板相关的硬件配置 （时钟、引脚、中断优先级） 底盘接线：确定这辆车的发电机怎么供电 第四层 寄存器定义层（CMSIS） stm32f103xe.h 提供寄存器基地址和位偏移的宏定义，直接操作物理硬件 物理零件：发动机、电线 这就是为什么 DMA 和串口的初始化工作是在 XXX_msp 函数中进行的原因------HAL 层只做"通用逻辑"，凡是跟具体板卡（哪个引脚、哪路时钟、哪个中断优先级）有关的，全部下沉到 MSP 层，换板子只需换 MSP，应用代码一行不动。
配套面试题
一、概念理解题
Q1. 为什么要引入状态机？（FSM Logic）
A：核心是用状态流代替线性逻辑，实现收发时序解耦，确保硬件资源（如缓冲区）在确定状态下被安全访问。具体依据两条准则：
- 嵌套风险规避（Stack Safety）：严禁在中断内调用耗时或依赖其他中断的函数（如 HAL_Delay），防止优先级冲突导致永久死锁、降低深层嵌套引发的栈溢出风险；
- 逻辑归位准则（Context Separation）：中断负责"事件通知"，主循环负责"逻辑决策"，保证 CPU 在干净上下文中处理复杂任务，提高鲁棒性和可维护性。
Q2. "标志位 + if 判断"和"状态机"两种开发方式有什么区别？
A：
维度 标志位 + if 状态机（switch(g_state)） 状态表达 多个 bool 标志隐式组合，靠记忆推演当前处于什么阶段 一个枚举变量显式表达"现在处于哪个状态"，无歧义 非法组合 可能出现"两个标志同时为真"的矛盾状态 任一时刻只有一个状态，结构上不可能矛盾 迁移逻辑 散落在各处 if 里，改一处容易漏一处 迁移条件集中在每个 case 内，可审计 扩展性 加一个阶段=加一个标志+加若干处 if 加一个状态=加一个枚举值+一个 case，互不影响 错误处理 没有统一的错误出口，易遗漏 统一的 ERROR 状态集中恢复
Q3. 状态机中"中断负责事件通知、主循环负责逻辑决策"具体怎么体现？
A：
三个回调里只修改 g_state（DATA_READY / IDLE / ERROR），不做任何业务处理；
真正的业务（大小写转换、翻转 LED、启动发送、错误恢复）全部放在主循环
switch(g_state)的各分支里。中断上下文短小、不阻塞，复杂逻辑在干净的主循环上下文执行。
Q4. 为什么中断内严禁调用 HAL_Delay 这类函数？
A：两点：
- 优先级冲突死锁：HAL_Delay 依赖 SysTick 中断，若当前中断优先级 ≥ SysTick（或嵌套方式不恰当），SysTick 无法抢占，Delay 永远等不到 tick，系统卡死；
- 栈溢出风险：中断内再嵌套调用耗时函数会加深调用层级，栈空间有限，深层嵌套容易溢出。
二、状态机代码题
Q5. 状态机五个状态各自的含义和迁移条件是什么？
A：
状态 含义 进入条件 迁出条件 IDLE 空闲，唯一可发起接收 初始化 / TX 完成 / ERROR 恢复后 HAL_UART_Receive_DMA成功 → RXING；失败 → ERRORRXING USART+DMA 正在接收 IDLE 启动接收成功 RxCpltCallback触发 → DATA_READYDATA_READY 收到一包，数据就绪 接收完成回调 HAL_UART_Transmit_DMA成功 → TXING；失败 → ERRORTXING USART+DMA 正在发送 DATA_READY 启动发送成功 TxCpltCallback触发 → IDLE（一次收发闭环）ERROR 错误，统一恢复 启动失败 / ErrorCallback（ORE 等）恢复动作完成后 → IDLE
Q6. 为什么 IDLE 启动
HAL_UART_Receive_DMA失败时进入 ERROR 而不是原地重试**？**A：
原地重试会形成紧循环：一旦失败原因不消除（如 ORE 标志未清、DMA 状态未归位），会一直空转重试，浪费 CPU 且可能加剧错误。
进 ERROR 先恢复现场（停 DMA、清标志、等 300ms 让硬件稳定），再回 IDLE 重来，保证每次启动前外设都处于已知干净状态。
Q7. RXING / TXING 状态"什么都不做"的意义是什么？
A：
这是状态机的价值所在------明确告诉系统"当前正忙，不该再发起新的操作"。
防止在接收/发送进行中重复调用
HAL_UART_Receive_DMA/HAL_UART_Transmit_DMA（会因 State=BUSY 失败或产生干扰）。同时这两个分支留给 CPU 干其他事情（处理别的任务），体现"非阻塞 + 分时复用"。
Q8. 为什么回调函数里"只改状态标志"而不直接做业务或启动新 DMA？
A：
① 中断里做业务会阻塞其他中断、拉长中断响应；
② 回调触发时外设句柄 State 可能还是 BUSY（HAL 尚未完全归位），此时直接调用
HAL_UART_Receive_DMA会启动失败，且存在寄存器未清理/死锁风险；③ 把决策放回主循环，逻辑集中、可读、可调试。
Q9. 普通模式 DMA 收完即关闭 DMA，这个特性在状态机设计中会造成什么问题？怎么解决？
A：
普通模式下收满一包后 DMA 自动关闭（中断使能也被关），如果 CPU 迟迟不来重新启动接收（比如主循环被长延时堵住），USART 新来的数据没人搬运 → USART 接收过载（ORE 溢出）。
解决：用状态机统一管理，ERROR 分支中停 DMA + 清 ORE + 延时 + 回 IDLE 重新启动；业务处理尽量短，或换成循环模式（硬件自动续接）。
三、异常与恢复题
Q10. 如何人为构造一次 DMA 收发异常？现象和验证点是什么？
A：
- 方法：在
USART_STATE_DATA_READY分支加一个长延时（如HAL_Delay(2000)，只在第一次执行）；- 操作：上位机以高频率（如每 1ms 一包）连续发数据；
- 现象：CPU 被 Delay 堵住 + 普通模式 DMA 收完即关 → USART 数据来不及处理 → 硬件迅速产生 ORE 溢出；
- 验证点：程序能否跳进 ERROR 状态、执行清除动作（灯闪 20 次指示）、延时结束后恢复正常收发。
Q11. ERROR 分支的处理顺序为什么是：DMAStop → 清 ORE → Delay(300) → IDLE？
A：每步有明确目的：
HAL_UART_DMAStop(&huart1)：停掉 DMA 并重置收发相关寄存器（关 DMAR/DMAT、Abort 通道、State 置 READY）；__HAL_UART_CLEAR_OREFLAG(&huart1)：必须手动清除 ORE 溢出标志，否则 USART 认为仍处于错误状态，无法重启接收；HAL_Delay(300)：给硬件一点时间让"停止→重启"生效；g_state = IDLE：回到唯一能发起接收的状态，重新开始。
Q12. HAL_UART_DMAStop 函数内部做了哪三件事？
A：
① 禁用 USART 硬件 DMA 使能------往 CR3 写位关闭 DMAR（接收）和 DMAT（发送）；
② 终止 DMA 通道------调用
HAL_DMA_Abort强制停止收发 DMA 通道；③ 恢复软件状态------将
huart->RxState和huart->gState重置为HAL_UART_STATE_READY。一句话：
把 DMA 通道和 USART 相关状态寄存器恢复成初始状态，主要用在出错后的状态恢复。
Q13. 测试时为什么要在 DMA1_Channel5_IRQHandler 里加 HAL_Delay(500)？还要把 DMA1_Channel5 抢占优先级调到 15？
A：
- 中断里加
HAL_Delay(500)：人为拖慢 DMA 中断的处理，让"关闭 DMA"这步迟迟不执行，从而给 USART 制造出"溢出窗口"，方便复现错误；- 调整优先级（抢占优先级 15，最低）：
HAL_Delay依赖 SysTick（Time base），必须保证 SysTick 能抢占 DMA 中断（即 DMA 中断优先级低于 SysTick），否则 Delay 在 DMA 中断里永远等不到 tick，系统卡死------这正是"嵌套风险规避"准则的实战验证。
Q14. 去掉
__HAL_UART_CLEAR_OREFLAG有时也能恢复，怎么理解？A：
HAL 库其他模块（如错误处理路径、后续的收发起始代码）在特定流程下可能顺带清掉了 ORE 标志，所以没显式清除也能跑通。
但从代码健壮性角度，显式清除更妥当------不依赖"恰好被其他代码清掉"这种隐性行为，保证错误恢复在任何路径下都可靠。
四、对比与扩展题
Q15. 为什么 USART / SPI / I2C 的"中断模式 weak 回调"和"DMA 模式 weak 回调"函数名完全相同？这对用户意味着什么？
A：
HAL 统一了"传输完成/错误"的抽象------对用户来说，无论底层走中断还是 DMA，回调函数名都一致（如
HAL_UART_RxCpltCallback）。意味着：
① 业务逻辑与底层传输解耦，换传输方式不用改上层代码；
② 符合**"面向接口编程"设计模式，降低学习与记忆成本；
③ 最终效果是隐藏复杂性、暴露统一抽象**。
注意两点：
半完成（HalfCplt）回调是 DMA 独有（中断模式没有"搬到一半"的概念）；
I2C 协议没有半完成概念。
Q16. stm32 + HAL 的软件分为哪四层？为什么 DMA 和串口的初始化放在 XXX_msp 函数里？
A：
层级 名称 代表文件 职能 比喻 第一层 应用层 main.c / app.c 业务逻辑，调用 HAL 接口 驾驶员：决定去哪 第二层 硬件抽象层 HAL stm32f1xx_hal_uart.c 统一 API，屏蔽寄存器差异 汽车控制系统 第三层 底层接口层 MSP stm32f1xx_hal_msp.c 板级硬件配置：时钟、引脚、中断优先级 底盘接线 第四层 寄存器定义层 CMSIS stm32f103xe.h 寄存器基地址、位偏移宏定义 物理零件 原因：
HAL 层只做平台无关的通用逻辑；
凡是与具体电路板有关的（哪个引脚、哪路时钟、哪个中断优先级、DMA 通道挂接）全部下沉 MSP 层。
换板子只需改 MSP，应用层和 HAL 层一行不动------这就是代码解耦与可扩展性。
Q17. 为什么"半完成回调"是 DMA 独有，而 I2C 完全没有半完成概念？
A：
DMA 搬运是按"数据数量"由硬件逐步完成的，硬件能精确知道搬到一半的时机，所以提供 HT 中断（可做双缓冲接力等优化）；
中断模式按字节/事件触发，没有"总量一半"这种硬件事件。
I2C 面向协议（起始/地址/ACK/停止），其传输以事务为单位，协议上没有"半完成"事件，因此不存在半完成回调。
五、改错与编程题
Q18. 指出下面代码的错误并说明原因（中断回调内直接做业务）：
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) { TransformCase(tx_buffer, rx_buffer, BUFFER_SIZE); // ① HAL_UART_Transmit_DMA(&huart1, tx_buffer, BUFFER_SIZE); // ② HAL_Delay(100); // ③ }A：
- ①中断里做业务：阻塞中断、拉长响应，违背"中断只通知、主循环决策"准则；
- ②回调里直接启动新 DMA：此时串口/DMA 句柄 State 可能仍为 BUSY（HAL 尚未把状态归位），
HAL_UART_Transmit_DMA会返回 HAL_BUSY 启动失败，且存在寄存器未清理/死锁风险；- ③中断里 HAL_Delay：依赖 SysTick，优先级配置不当会卡死；且耗时操作会错过后续数据导致 ORE 溢出。
- 正确做法：回调只写
g_state = USART_STATE_DATA_READY;，业务、发送、延时全部移到主循环 DATA_READY 分支处理。Q19. 口述题：请描述串口 DMA 收发状态机从上电到完成一次收发的完整运行过程。
A（答题要点）：
- 上电初始化后
g_state = IDLE，主循环进入 IDLE 分支，调用HAL_UART_Receive_DMA成功 → 状态变 RXING；- 上位机发来 8 字节，DMA 硬件自动搬运到 rx_buffer，搬完触发
DMA1_Channel5_IRQHandler → HAL_DMA_IRQHandler → UART_DMAReceiveCplt → HAL_UART_RxCpltCallback，回调只把状态改为 DATA_READY；- 主循环轮询到 DATA_READY，做大小写转换、翻转 LED，调用
HAL_UART_Transmit_DMA成功 → 状态变 TXING；- DMA 发送完成 →
DMA1_Channel4_IRQHandler → ... → UART_DMATransmitCplt → HAL_UART_TxCpltCallback，回调把状态改回 IDLE；- 主循环回到 IDLE，再次启动接收，周而复始；期间任何启动失败或 ORE 错误 → ERROR 分支统一恢复（停 DMA、清标志、延时）后回 IDLE。
面试加分点：
① 能说出"普通模式收完即关 DMA → 不及时重启会 ORE"的隐患；
② 能说出 SysTick 优先级必须高于 DMA 中断（否则中断内 Delay 死锁）；
③ 能说出"回调同名 = 面向接口编程、业务与传输解耦"的设计思想。
