前言

原理图设计完成后，输出PDF文档用于评审归档是交付前必不可少的收尾环节。然而很多工程师在这两步频频踩坑：

• 点Export PDF直接报错 ORCAP-43004，折腾半天不知道缺什么；
• 导出的文件后缀是.ps而不是.pdf，打不开；
• BOM清单里只有位号、数量，偏偏没有封装名，采购拿到手一脸懵。

本文将系统梳理Capture输出PDF的两种方法（自带Export + 虚拟打印），详解Ghostscript插件的安装避坑，并手把手教你在BOM中补全封装名列，让你的设计交付文档一次到位。

---

一、 方法一：使用Capture自带Export PDF功能（推荐）

1.1 功能入口

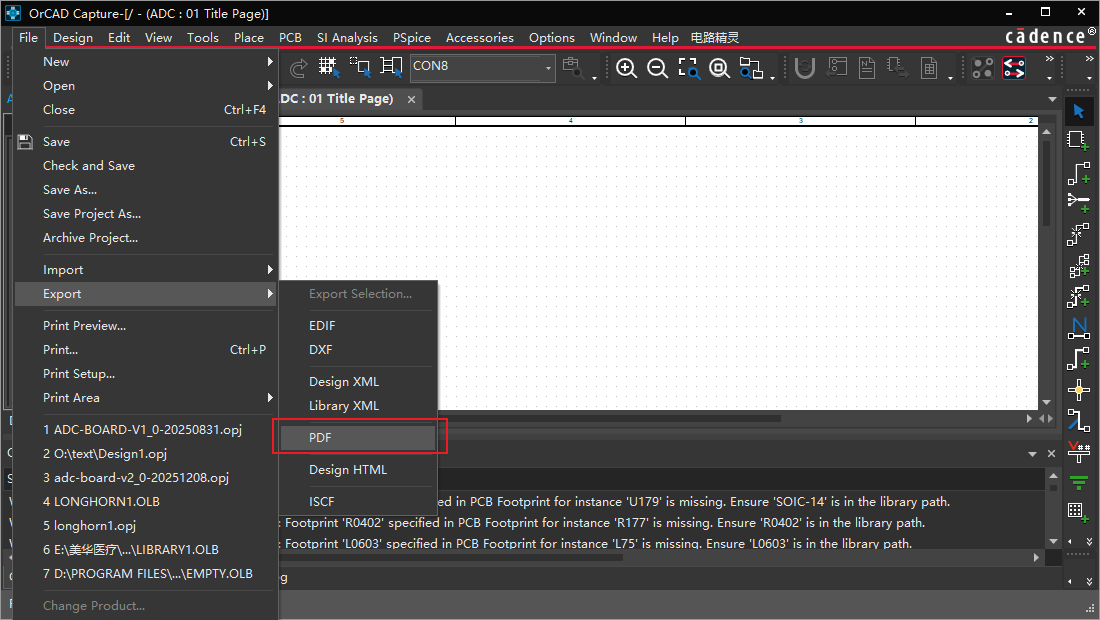

较新版本的OrCAD Capture（如17.4及以上）在 File > Export 菜单下新增了直接导出PDF的功能，这是老版本所没有的，省去了配置虚拟打印机的麻烦。

1.2 参数设置

弹出导出对话框后，系统提供了路径和排列方式选项，默认设置即可，其中默认的路径是放置在原理图文件所在的路径下，这是OK的。此外，排列方式也建议使用默认设置，同时勾选打印输出PDF的选项。

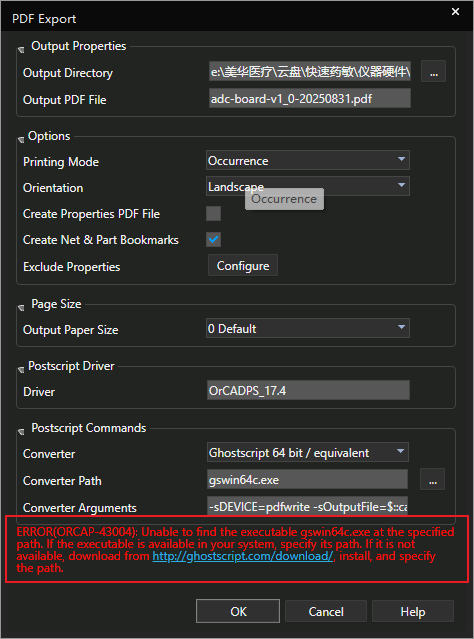

1.3 ⚠️ ORCAP-43004报错：缺少Ghostscript插件

点击导出后，如果系统弹出错误 ORCAP-43004，说明你的电脑缺少PDF转换所需的底层组件。

根本原因 ：Capture的PDF导出依赖 Ghostscript 64 bit 插件进行PostScript到PDF的转换。未安装该插件时，导出流程中断并报此错。

✅ 解决步骤：

1. 复制错误代码 ORCAP-43004（Ctrl+C）；
2. 搜索下载 Ghostscript 64 bit 安装包；
3. 按默认路径安装完成；
4. 重启Capture，再次执行Export PDF。

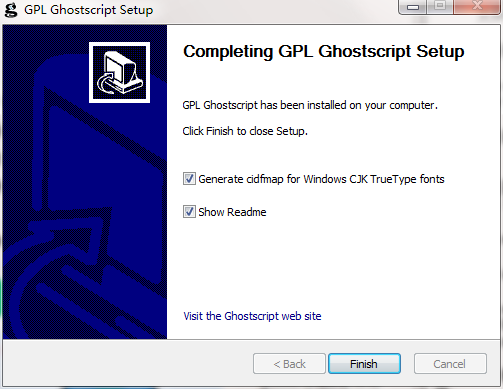

1.4 安装状态确认

Ghostscript安装成功后，Capture导出界面下方的状态指示会变为绿色，表示插件已就绪，可正常输出PDF。

⚠️ 注意后缀问题 ：部分版本导出的文件后缀可能是 .ps（PostScript格式）而非 .pdf。.ps文件需用专业PDF工具或Ghostscript转换后才能正常打开。若遇到此情况，可用PDF阅读器另存为.pdf，或升级Capture版本以获得原生PDF输出。

1.5 自带PDF的优势

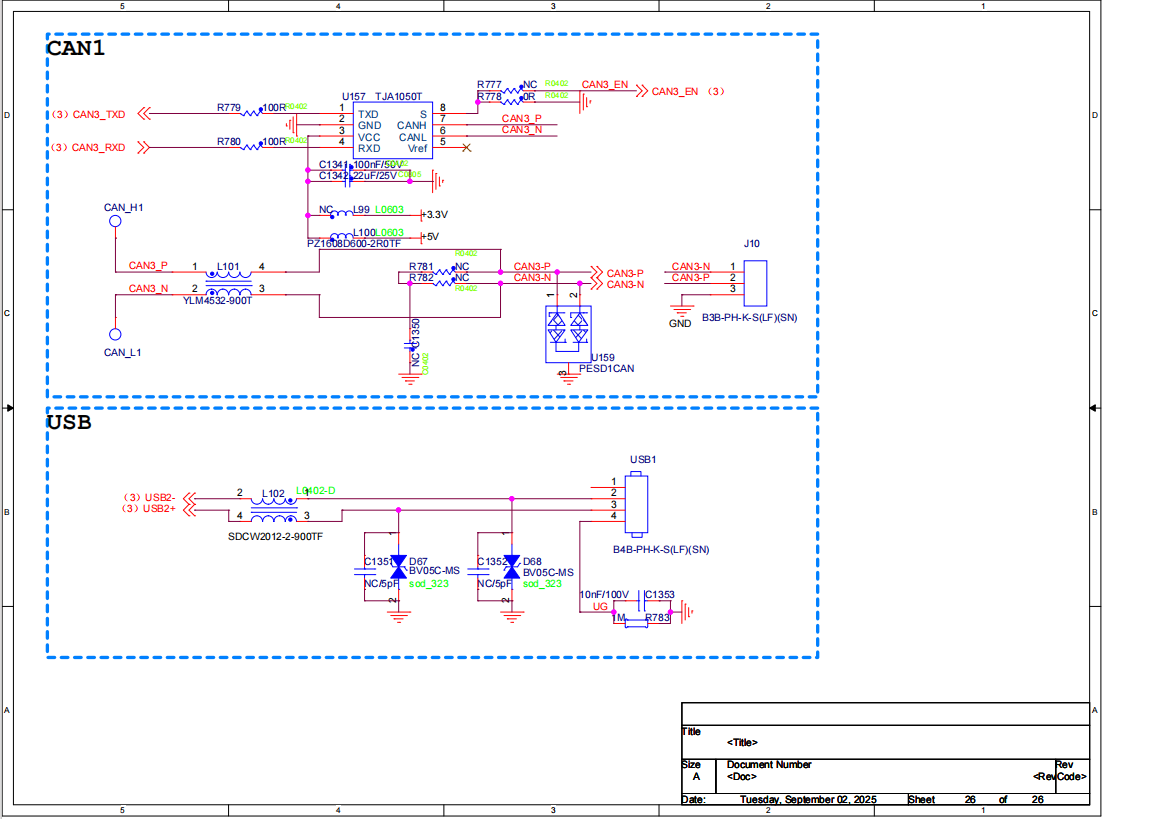

通过Capture 17.4自带工具输出的PDF，内置了搜索功能，可在PDF中直接搜索器件位号、网络名，极大方便评审和查阅，这是普通虚拟打印方案不具备的优势。

---

二、 方法二：虚拟打印机传统方案（兼容老版本）

如果你的Capture版本较老、没有Export PDF功能，或Ghostscript始终装不上，可使用传统的虚拟打印方案。

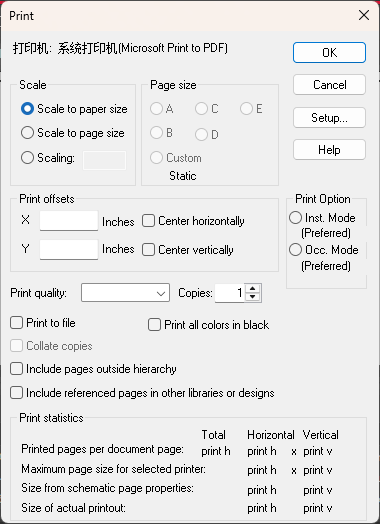

2.1 操作步骤

1. 在工程管理器中选中DSN图标（确保打印整个工程的所有页面）；

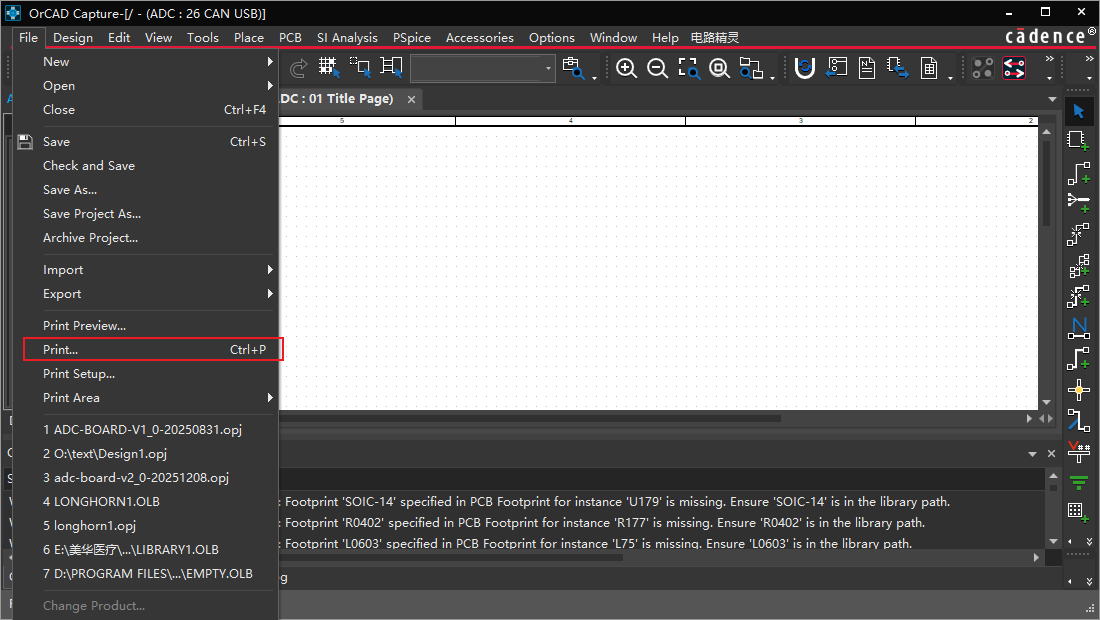

2. 点击 File > Print；
3. 在打印机选择中，选择系统已安装的虚拟PDF打印机（如Microsoft Print to PDF、Adobe PDF等）；
4. 配置打印范围、纸张方向后点击打印，指定保存路径即可生成PDF。

2.2 两种方法对比

对比项	方法一：Export PDF	方法二：虚拟打印
适用版本	17.4及以上新版本	所有版本
前置依赖	需安装Ghostscript 64 bit	需安装虚拟PDF打印机
输出后缀	可能为.ps，需注意	标准.pdf
搜索功能	✅ 内置搜索	❌ 取决于打印机驱动
操作便捷度	一键导出，参数少	需配置打印参数
推荐场景	新版软件首选	老版本或Ghostscript装不上时备用

📌 建议：优先使用方法一，享受内置搜索的便利；遇到环境问题时再退回方法二兜底。

---

三、 BOM清单导出与封装名补全

3.1 导出BOM入口

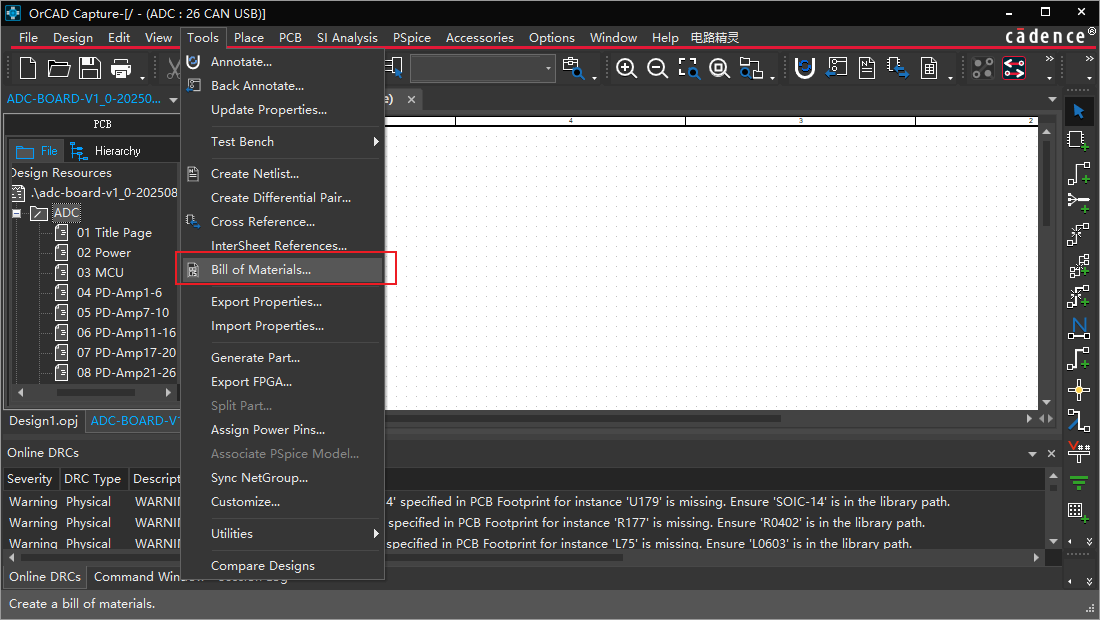

在Capture中通过 Tools > Bill of Materials（或Reports菜单）打开BOM输出配置界面。

3.2 默认BOM的致命缺陷

默认配置生成的BOM只包含以下列：

默认列	内容
Quantity	器件数量
Reference	位号（如R1、C15）
Part / Path	器件属性与层次路径

问题 ：默认BOM没有封装名（PCB Footprint）列！ 采购和生产拿到这份BOM，只知道要买"10kΩ电阻"，却不知道是0402还是0603，根本无法下单备料。

3.3 ✅ 补全封装名列

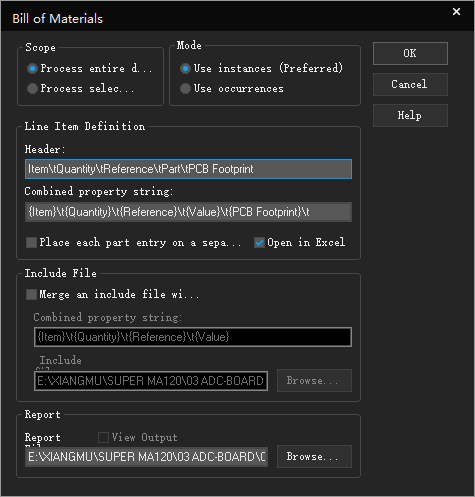

在BOM配置界面的字段列表中，手动添加 PCB Footprint 属性列：

1. 在Header和Cambined property string 中添加 PCB Footprint；
2. 按照现有列的格式规范调整分隔符与顺序，最终格式按照上面的格式所示；
3. 重新生成BOM，确认封装名列正确显示。

💡 格式要点：参照已有的写法套用。

3.4 完整BOM应包含的关键列

列名	作用	必要性
Quantity	统计用量，指导采购数量	⭐⭐⭐⭐⭐
Reference	位号，对应原理图与PCB	⭐⭐⭐⭐⭐
Value	器件值（阻值/容值/型号）	⭐⭐⭐⭐⭐
PCB Footprint	封装名，决定焊盘尺寸	⭐⭐⭐⭐⭐
Part Number	厂商料号，精准采购	⭐⭐⭐⭐
Description	器件描述	⭐⭐⭐

⚠️ 经验之谈 ：一份合格的BOM，封装名和厂商料号缺一不可。前者保证PCB能焊得上，后者保证买得到对的料。养成导出BOM必查这两列的习惯。

---

四、 常见问题速查表

问题现象	原因	解决方案
导出PDF报 ORCAP-43004	缺少Ghostscript 64 bit	下载安装Ghostscript 64 bit后重启Capture
导出文件后缀是.ps	版本PostScript输出机制	用PDF工具另存为.pdf，或升级Capture版本
状态指示非绿色	Ghostscript未正确安装	重装Ghostscript 64 bit，确认64位匹配
PDF无法搜索	用了虚拟打印方案	改用Capture自带Export PDF（17.4+）
BOM没有封装名	默认配置未含该列	在BOM字段中手动添加PCB Footprint列
BOM格式错乱	新增列分隔符不一致	参照原有列格式统一分隔符与引号
老版本无Export PDF	版本过低	使用File > Print虚拟打印方案兜底

---

五、 标准交付流程

Step 1  原理图DRC检查通过，封装全部补齐
         ↓
Step 2  确认Ghostscript 64 bit已安装（状态绿色）
         ↓
Step 3  File > Export > PDF，勾选Print to PDF，一键导出
         ↓
Step 4  验证PDF：后缀正确、可搜索、页数完整
         ↓
Step 5  Tools > Bill of Materials，添加PCB Footprint列
         ↓
Step 6  生成BOM，核对封装名、料号、数量无误
         ↓
Step 7  PDF + BOM 归档交付，进入PCB与采购环节

---
