前言
在智能控制领域，"协议壁垒"与"系统稳定性"始终是绕不开的难题。极物科技（Zeewo）以 "重构空间交互体验" 为使命，通过自研的 极物 OS，实现了 KNX、DALI、CAN、RS485 等多种总线协议在单一主机上的深度融合。
我们认为，一个真正优秀的智能系统，不仅要实现灯光、遮阳、温控、音乐、安防等全生态设备的无界融合 ，更要确保本地运行、断网可用 ，并具备WEB 远程调试 和 OTA 固件升级的能力。基于此底层架构，我们推出了诸如带双路 DALI 的 KNX 主机、HomeKit 网桥等核心硬件，并将极物 OS 成功接入了 Apple HomeKit、小度、纯血鸿蒙及 HomeAssistant 等主流生态系统。
一句话概述：本文帮助渠道商快速了解如何将 DALI 调光灯接入极物主机系统，并完成基础配置和使用。
本文聚焦于 极物主机对接 DALI 调光灯的快速接入，涵盖双路 DALI 总线架构、通讯参数说明、硬件接线示意、Web 配置流程、基础功能演示及快速上手示例，帮助渠道商快速了解如何接入和使用 DALI 调光系统。
1. 内容概述
本方案基于国际标准 IEC 62386（DALI） 总线协议，通过极物主机的双路 DALI 接口实现对调光灯具的智能化控制。
技术特点：
- 双路 DALI 总线：主机内置 2 路独立 DALI 接口，可分别控制两个区域的灯具
- 三级控制架构：支持单灯控制（0~63）、分组控制（0~15）、全局广播控制
- 双色温调节：支持 DT8 双色温灯具，色温范围 2000K~7000K
- 16 组场景：每组支持 16 个场景调用与配置
- 自动设备发现：支持总线设备自动扫描与地址分配
- 标准总线协议：符合 IEC 62386 国际标准，兼容主流 DALI 调光驱动/电源
2. 通讯参数
极物主机对外提供 UDP 接口，第三方系统通过 UDP 报文与 DALI 调光服务通信。
| 参数 | 规格 |
|---|---|
| 通讯方式 | UDP 协议 |
| DALI 1 接口端口 | 2000 |
| DALI 2 接口端口 | 2010 |
| 保活间隔 | 建议 5 秒发送一次 |
| 保活超时 | 超过保活超时时间未收到保活报文，服务端关闭该客户端 |
| 单灯地址范围 | 0 ~ 63（短地址） |
| 分组地址范围 | 0 ~ 15 |
| 最大挂载数 | 单条 DALI 总线 64 个灯具 |
3. 硬件接线

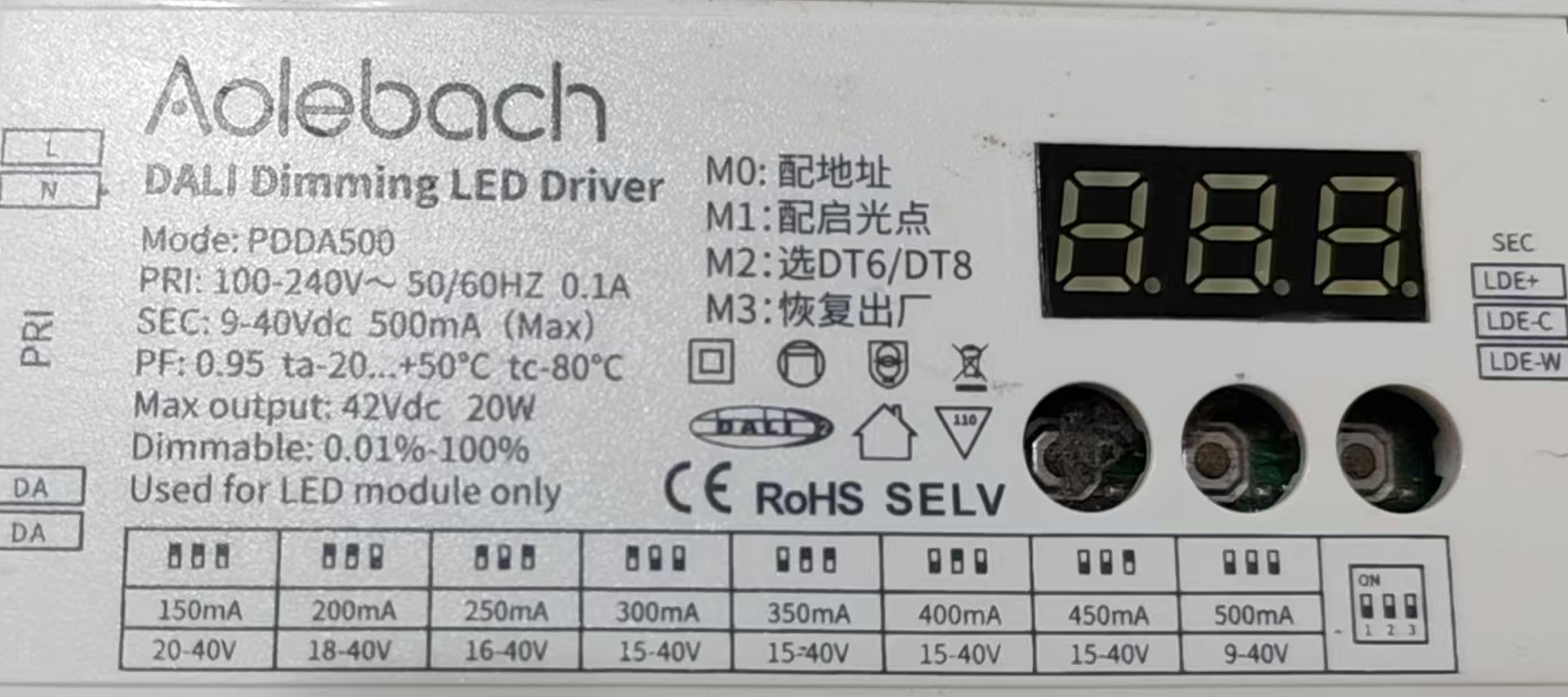

3.1 DALI 总线接线说明
DALI 总线采用两线制无极性连接，可任意连接 DALI+ 与 DALI-，无需区分正负：
- DALI+：总线正极
- DALI-：总线负极
- 所有 DALI 驱动/电源并联接入总线
3.2 总线线缆选型
推荐规格：1.0mm² 以上双绞线。
- 长度与线径的量化关系 ：DALI 总线的最大物理长度 300 米与线缆规格强相关。要达到这一最大距离，规范要求使用 1.5mm² 的线缆；若使用 1.0mm² 线缆，最大可靠通信距离将相应缩短。
- 线缆类型与安装 ：DALI 总线可与强电线路（如 220V）共同敷设在同一护套电缆中（如 NYM 5 芯电缆）。这是因为 DALI 信号频率较低、抗干扰能力较强；但在长距离（如接近 300 米）布线时，建议与强电线路分开敷设。
- 双绞线优势：使用双绞线有助于提高抗干扰能力，确保通信稳定性。
- 关于屏蔽：标准未强制要求使用屏蔽线，但在电磁环境复杂的场合，使用屏蔽线可进一步提高通信稳定性。
3.3 总线长度
限制标准 ：总线上任意两个设备之间的最大距离不宜超过 300 米。
- 灵活的拓扑结构 ：DALI 允许星型、树型等拓扑，因此总电缆总长度可以超过 300 米。例如，将控制器和电源放在星型中心，每个分支长 100 米，则任意两个设备间的最大距离为 200 米，仍在规范内。
- 核心限制因素------电压降 ：限制长度的根本原因是总线电压降不得超过 2V，这是确保最远端设备获得足够工作电压的关键。
3.4 设备数量
限制标准 ：单条 DALI 总线最多挂载 64 个灯光设备。
- 协议层硬性限制：64 个设备是 DALI 协议地址空间（短地址 0~63）的物理上限。
- 电源电流的软性约束 ：每个 DALI 设备最大消耗电流为 2mA ，理论上 64 个设备总耗电 128mA。但总线电源最大输出电流为 250mA，因此即便少于 64 个设备，若总电流超过电源能力，系统也会不稳定，需核算总线电流承载。
3.5 总线电源
- 专用电源 ：必须使用符合 IEC 62386 标准的专用 DALI 电源，其标称电压为 16V DC。
- 单电源原则 ：整条总线只能连接一个电源（除非使用隔离分段）。
- 总线电压 ：在任何设备端测量，电压均需在 9.5V 至 22.5V DC 之间。
- 总线电流 ：总线上所有设备消耗的电流总和不得超过 250mA。
3.6 终端电阻
不需要安装终端匹配电阻。
- 官方标准规定：DALI 标准明确规定不要求在总线两端安装终端匹配电阻。
- 原因：DALI 通信速率较低（1200 bit/s），信号波长远大于总线长度，无需像高速总线那样通过终端电阻消除信号反射。
3.7 拓扑结构
- 支持菊花链（线型）、星型、树型或它们的组合。
- 禁止环形拓扑：总线不能形成闭环。
3.8 极性说明
- DALI 总线极性无关，接反不会损坏设备。
- ⚠️ 注意：部分设备（如 D4i 标准设备）可能有极性要求，请以具体设备规格书为准。
4. Web 配置流程
4.1 总线启用配置
进入 Web 管理界面，配置两条 DALI 总线的启用状态：
- DALI 1：默认启用，对应端口 2000
- DALI 2：默认关闭，对应端口 2010
【截图：Web配置 - DALI 总线参数设置】

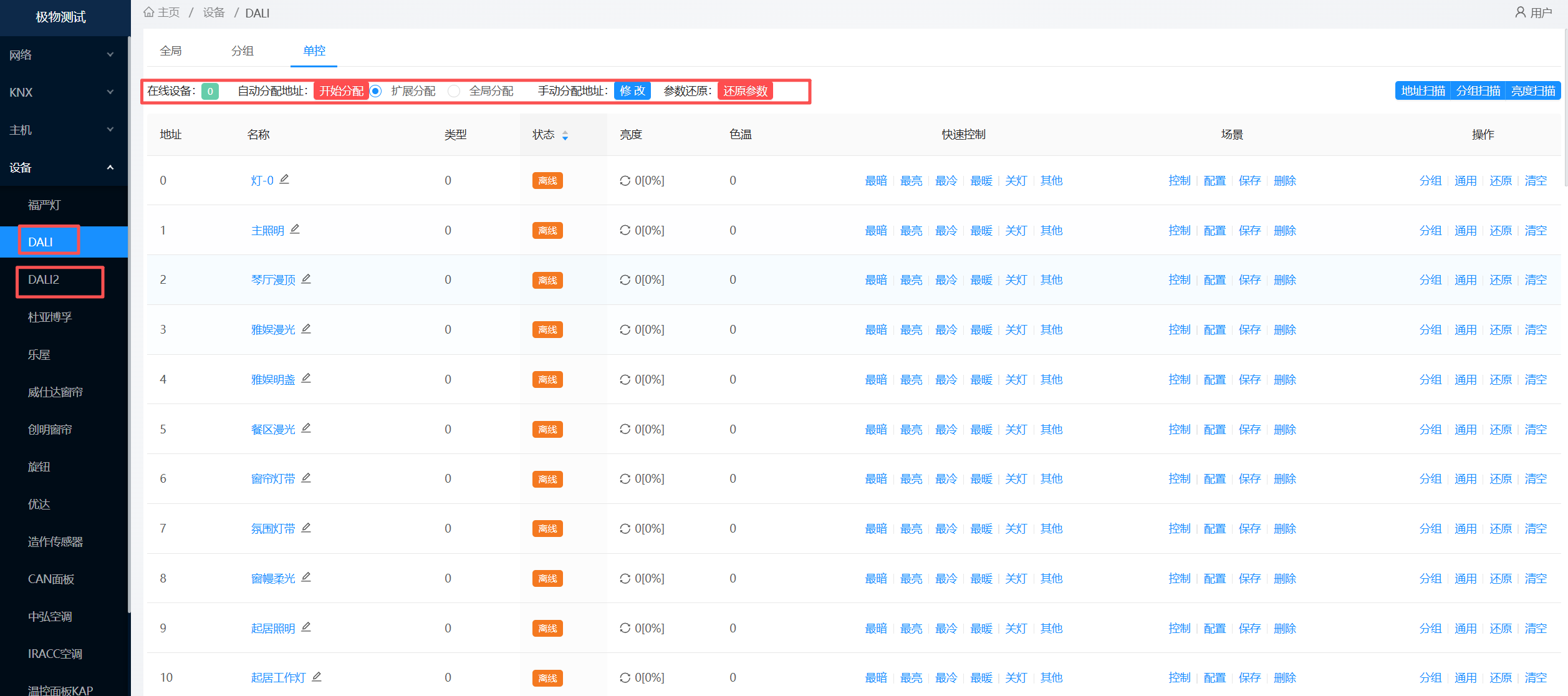

4.2 灯具配置
- 进入灯具设备管理页面
- 添加/编辑灯具设备：
- 灯具地址：0~63（短地址）
- 灯具名称：自定义（如"客厅主灯"）
- 保存配置
务必保证每个灯具的短地址唯一，避免通讯冲突
务必保证每个灯具的名称唯一，避免管理错误

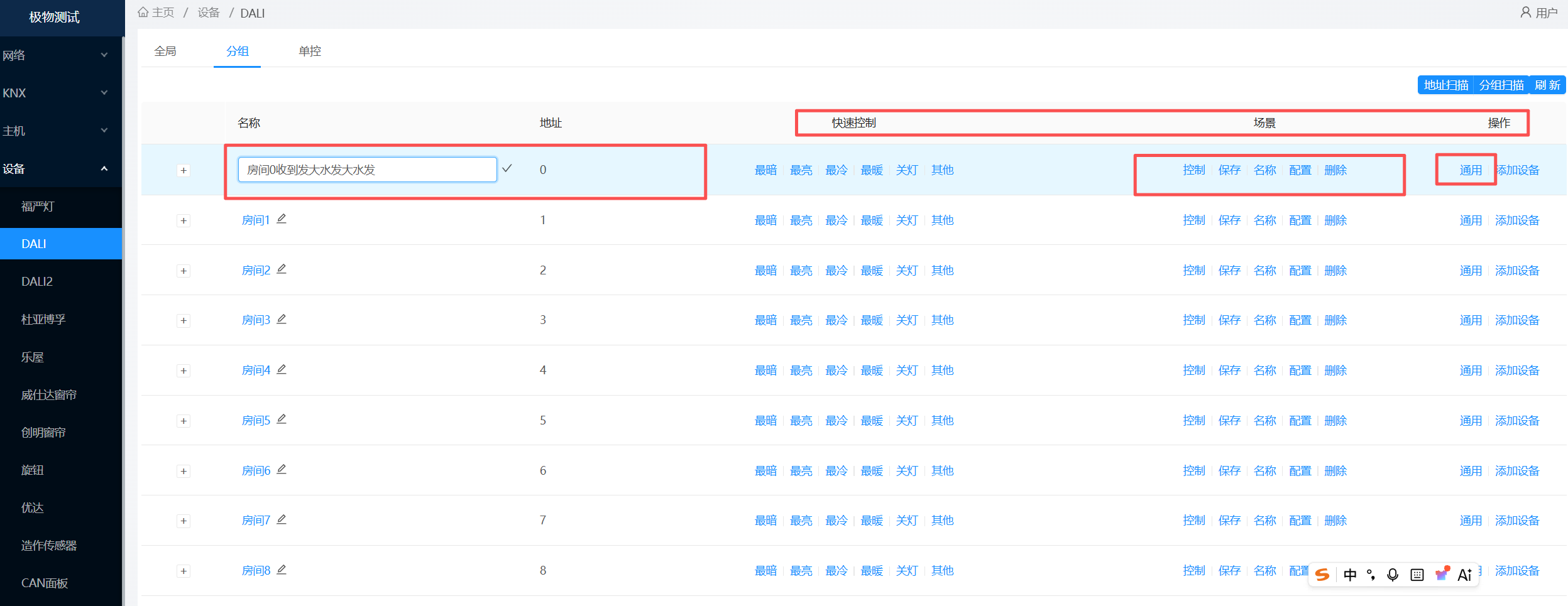

4.3 分组配置
- 进入分组管理页面
- 配置 16 个分组：
- 分组地址：0~15
- 分组名称：自定义（如"客厅"、"卧室"）
- 场景名称：每个分组可配置 16 个场景名称（场景0~场景15）
- 将灯具分配到对应分组

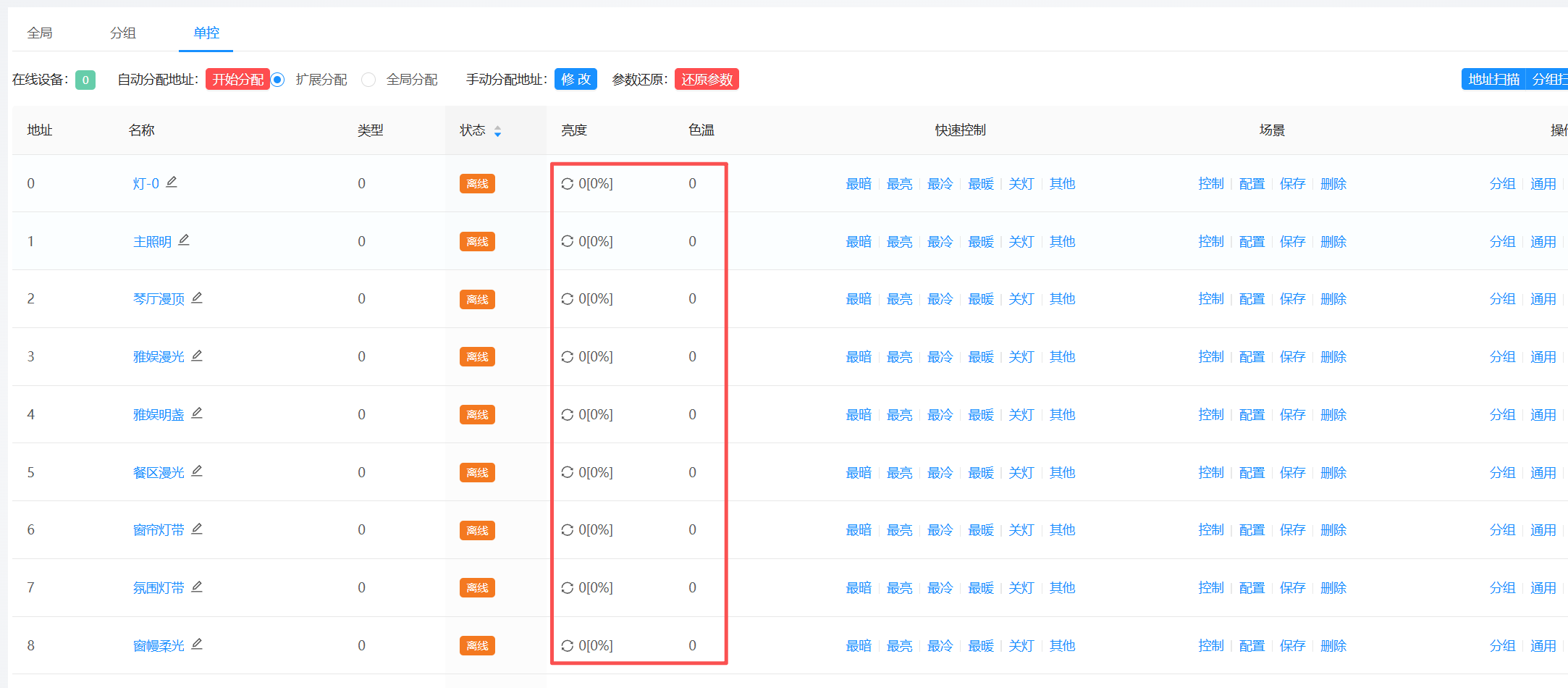

4.4 设备管理
可查看所有灯具的实时状态：
- 灯具在线状态
- 当前亮度（0~254）
- 当前色温（2000K~7000K）
- 设备类型（单色温/双色温）
- 分组归属
5. 基础功能演示
5.1 单灯控制
在 Web 控制界面，可对单个灯具进行操作：
- 开灯：灯具切换至最大亮度
- 关灯：灯具关闭
- 亮度调节：设置 0~254 的亮度值（对应 0%~100%）
- 色温调节：设置 2000K~7000K 的色温值
5.2 分组控制
可对整个分组的灯具进行统一控制：
- 分组开灯/关灯
- 分组亮度调节
- 分组色温调节
- 分组场景调用
5.3 全局广播控制
使用广播地址可同时控制所有灯具：
- 全开：所有灯具同时打开
- 全关：所有灯具同时关闭
- 全亮：所有灯具调至最大亮度
- 全暗：所有灯具调至最小亮度
5.4 场景控制
调用预置场景，一键切换灯光效果：
- 每组支持 16 个场景（场景0~场景15）
- 场景包含亮度与色温信息
- 示例：调用"会客模式"场景，灯光自动切换至预设效果
6. 快速上手示例
以下为通过 UDP 报文控制 DALI 灯具的示例，报文以 JSON 格式发送至主机对应端口。
6.1 发送保活报文
json
{
"frame_type": "keeplive"
}收到相同的返回值即表示连接正常。
6.2 控制单个灯具打开
json
{
"driver_data": {
"address_num": "1",
"address_type": "shortaddress",
"cmd_name": "5 RECALL MAX LEVEL",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "10"
},
"frame_type": "request",
"frame_qn": "1",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}6.3 控制单个灯具到 50% 亮度
json
{
"driver_data": {
"address_num": "1",
"address_type": "shortaddress",
"cmd_name": "- DIRECT ARC POWER CONTROL",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "127"
},
"frame_type": "request",
"frame_qn": "2",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}6.4 设置灯具色温为 4000K
json
{
"driver_data": {
"address_num": "1",
"address_type": "shortaddress",
"cmd_name": "control current tc value",
"cmd_type": "extend",
"dali_index": "1",
"cmd_value": "4000"
},
"frame_type": "request",
"frame_qn": "3",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}6.5 调用分组 1 的场景 0
json
{
"driver_data": {
"address_num": "1",
"address_type": "group",
"cmd_name": "16 GO TO SCENE 0",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "100"
},
"frame_type": "request",
"frame_qn": "4",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}6.6 广播关闭所有灯具
json
{
"driver_data": {
"address_num": "1",
"address_type": "broadcast",
"cmd_name": "0 OFF",
"cmd_type": "normal",
"dali_index": "1",
"cmd_value": "10"
},
"frame_type": "request",
"frame_qn": "5",
"frame_driver": "light-dali",
"device_info": {
"sn": "11111"
},
"frame_result": "ok"
}7. 注意事项
- 总线启用：DALI 2 总线默认关闭，需在 Web 配置中启用后方可使用
- 地址唯一：确保每个灯具的短地址唯一，避免通讯冲突
- 设备发现：新增灯具后，需执行设备发现流程分配短地址（详见《设备发现与地址分配机制》）
- 分组成员：一个灯具可以同时属于多个分组
- 场景存储：场景值存储在灯具内部，更换灯具需重新配置场景
- DALI 总线工程注意 ：
- DALI 总线采用两线制无极性连接（DALI+ / DALI-），接线时无需区分正负极性（部分 D4i 设备可能有极性要求）
- 总线建议使用 1.0mm² 以上双绞线（接近 300 米建议 1.5mm²）；任意两设备间距离不宜超过 300 米
- 单条 DALI 总线最多挂载 64 个灯光设备（含驱动/电源），总线电流总和不超过 250mA，需核算电流承载
- 必须使用符合 IEC 62386 标准的专用 DALI 电源（标称 16V DC），单条总线只能连接一个电源；总线电压需在 9.5V~22.5V DC 之间
- 支持菊花链/星型/树型拓扑，禁止环形拓扑
- DALI 总线两端无需终端匹配电阻（DALI 标准不要求）
8. 相关文档
- 《极物科技 | DALI调光灯 - UDP 通讯协议规范》
- 《极物科技 | DALI调光灯 - IEC 62386 底层协议解析》
- 《极物科技 | DALI调光灯 - DT8 双色温控制专题》
- 《极物科技 | DALI调光灯 - 功能接口与调试指南》
- 《极物科技 | DALI调光灯 - 设备发现与地址分配机制》
- 《极物科技 | DALI调光灯 - 状态上报与监控机制》
- 《极物科技 | DALI调光灯 - 工程实施与运维指南》
