MooseFS 分布式存储实战指南：部署、运维与 Pacemaker+SBD 高可用落地

1 简介

MooseFS 是开源、轻量、兼容 POSIX 的分布式文件系统，可以把多台普通服务器的磁盘整合为统一存储池，对外像本地文件一样挂载使用，无需改造上层业务代码。

核心组件

Master Server（管理主节点）
保存全集群元数据：目录树、权限、文件位置、分片映射；统一调度读写。社区版默认单主，存在单点风险；商业 Pro 版支持多主高可用MooseFS。
Metalogger（元数据备份节点）
定时同步 Master 的元数据日志，Master 宕机后，可以用它恢复元数据，实现故障兜底。
Chunk Server（数据存储节点）
存放真实业务数据；文件会被切分成固定大小 Chunk（默认 64MB），自动多副本分散在不同节点，副本数可自定义，实现冗余容错；支持横向扩容，新增机器直接加入集群扩容容量。
Client（客户端 mfsmount）
通过 FUSE 挂载 MFS 存储到本地目录，标准 POSIX 接口，支持 ls/cp/mkdir、软硬链接、权限控制，普通程序直接读写，不用专用 SDK

主要特性

POSIX 兼容：上层应用直接读写，和普通 Linux 文件无差别
数据多副本：自动分片 + 跨机器副本，硬盘 / 节点坏了数据不丢失（软 RAID）
在线扩容：随时新增 ChunkServer，不停机扩容存储
回收站（trash）：删除文件可恢复，误删防护
Web 监控界面（mfscgiserv）：自带可视化面板，查看容量、节点状态
快照功能：支持文件系统快照备份
轻量易部署：组件简单，依赖少，运维门槛低，适合中小型集群、实训环境

官方文档：https://docs.moosefs.com/

2 部署

2.1 准备工作

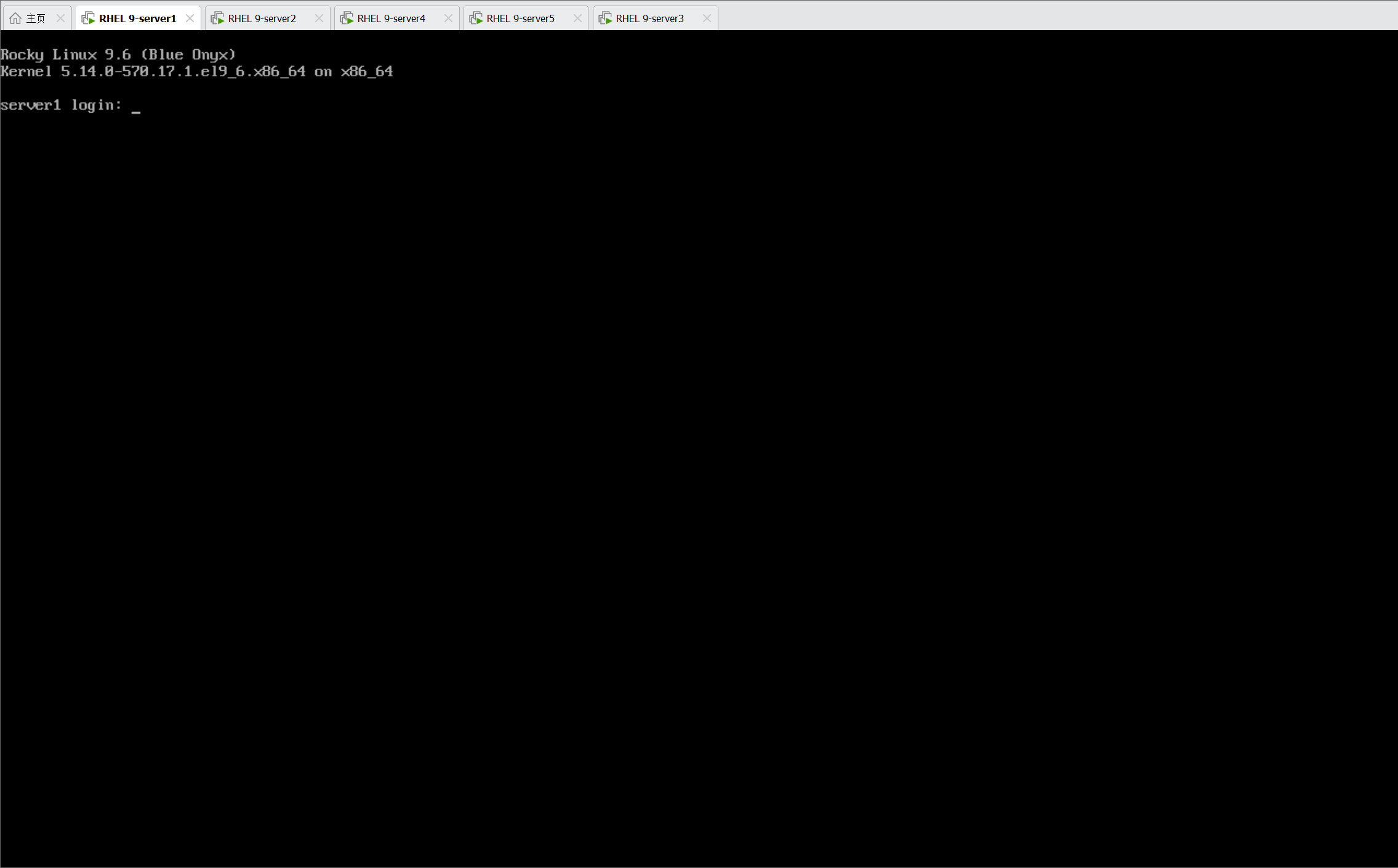

实验需使用四个 rocky9.6 的虚拟机

虚拟机名称	IP	角色
server1	192.168.40.171	master
server2	192.168.40.172	chunkserver
server4	192.168.40.174	chunkserver
server5	192.168.40.175	client

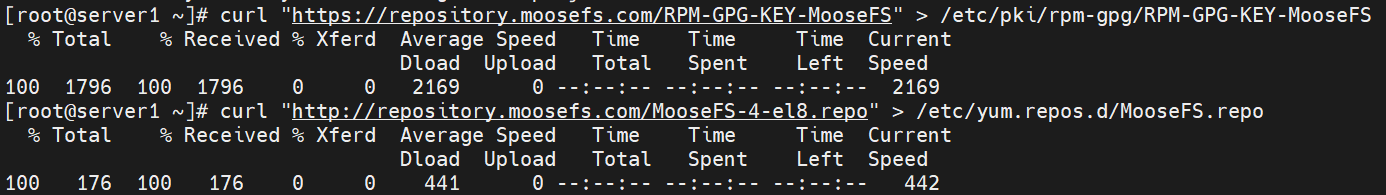

所有节点执行以下命令，添加 MooseFS 官方 YUM 软件源

bash 复制代码

[root@server1 ~]# curl "https://repository.moosefs.com/RPM-GPG-KEY-MooseFS" > /etc/pki/rpm-gpg/RPM-GPG-KEY-MooseFS
[root@server1 ~]# curl "http://repository.moosefs.com/MooseFS-4-el8.repo" > /etc/yum.repos.d/MooseFS.repo

server1 安装 MooseFS 主管理服务、网页监控组件和集群命令行管理工具，部署 Master 管理节点

bash 复制代码

[root@server1 ~]# yum install moosefs-master moosefs-cgi moosefs-cgiserv moosefs-cli

server2 安装 MooseFS 数据分片存储服务，作为 ChunkServer 存储节点

bash 复制代码

[root@server2 ~]# yum install moosefs-chunkserver

server4 安装 MooseFS 数据分片存储服务，也作为 ChunkServer 存储节点

bash 复制代码

[root@server4 ~]# yum install moosefs-chunkserver

server5 安装 MooseFS 客户端挂载工具，用于挂载访问分布式文件系统

bash 复制代码

[root@server5 ~]# yum install moosefs-client

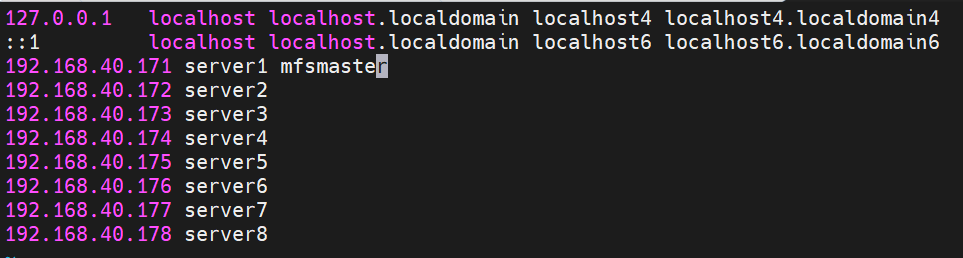

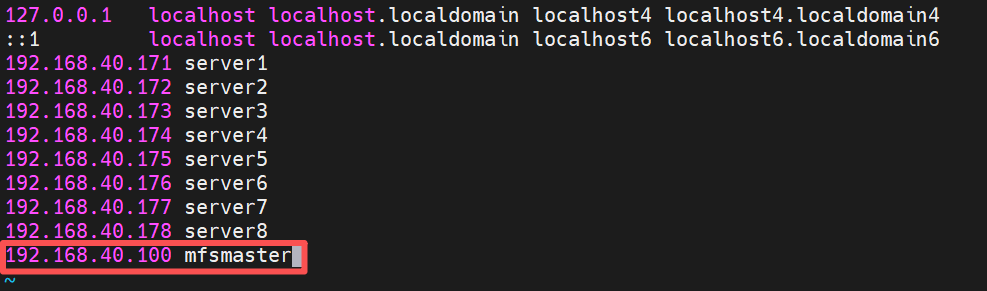

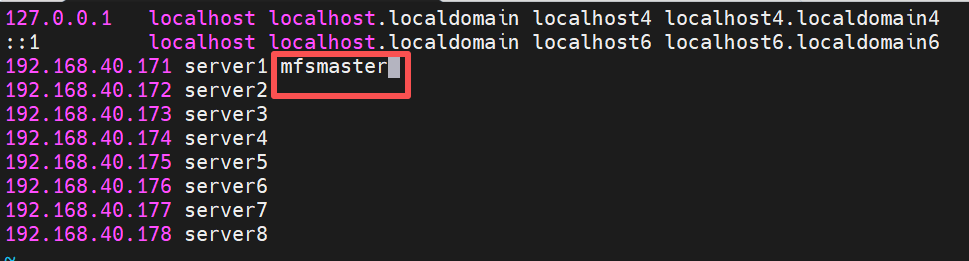

所有节点添加 mfsmaster 解析

bash 复制代码

[root@server1 ~]# vim /etc/hosts

server2、4、5同上

2.2 master 配置

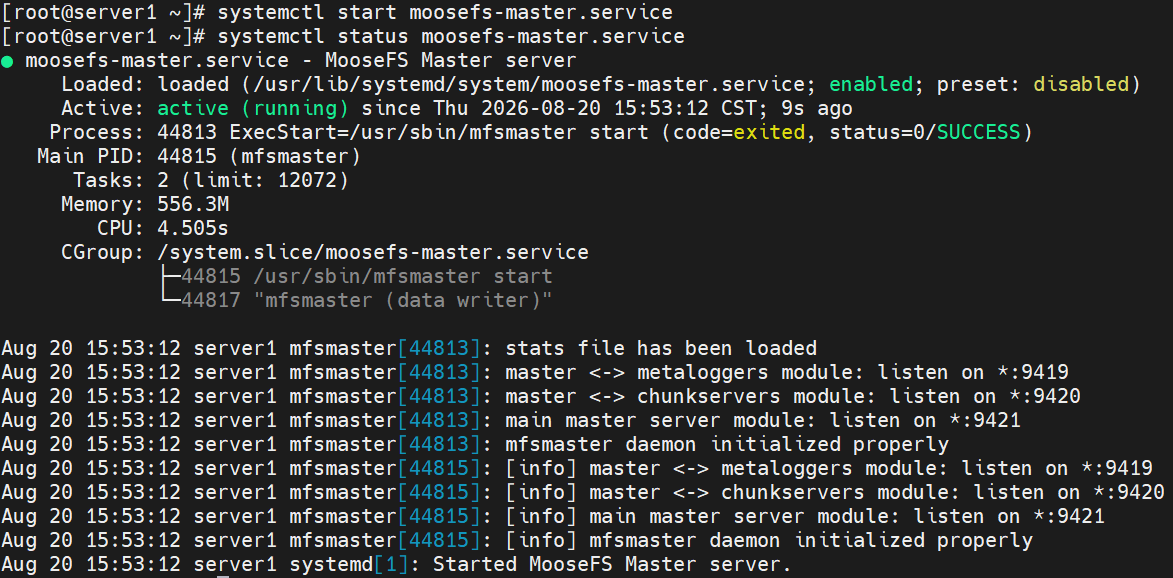

直接启动 moosefs-master 主管理服务和网页监控服务，并设置开机自启

bash 复制代码

[root@server1 ~]# systemctl enable --now moosefs-master.service
[root@server1 ~]# systemctl enable --now moosefs-gui.service

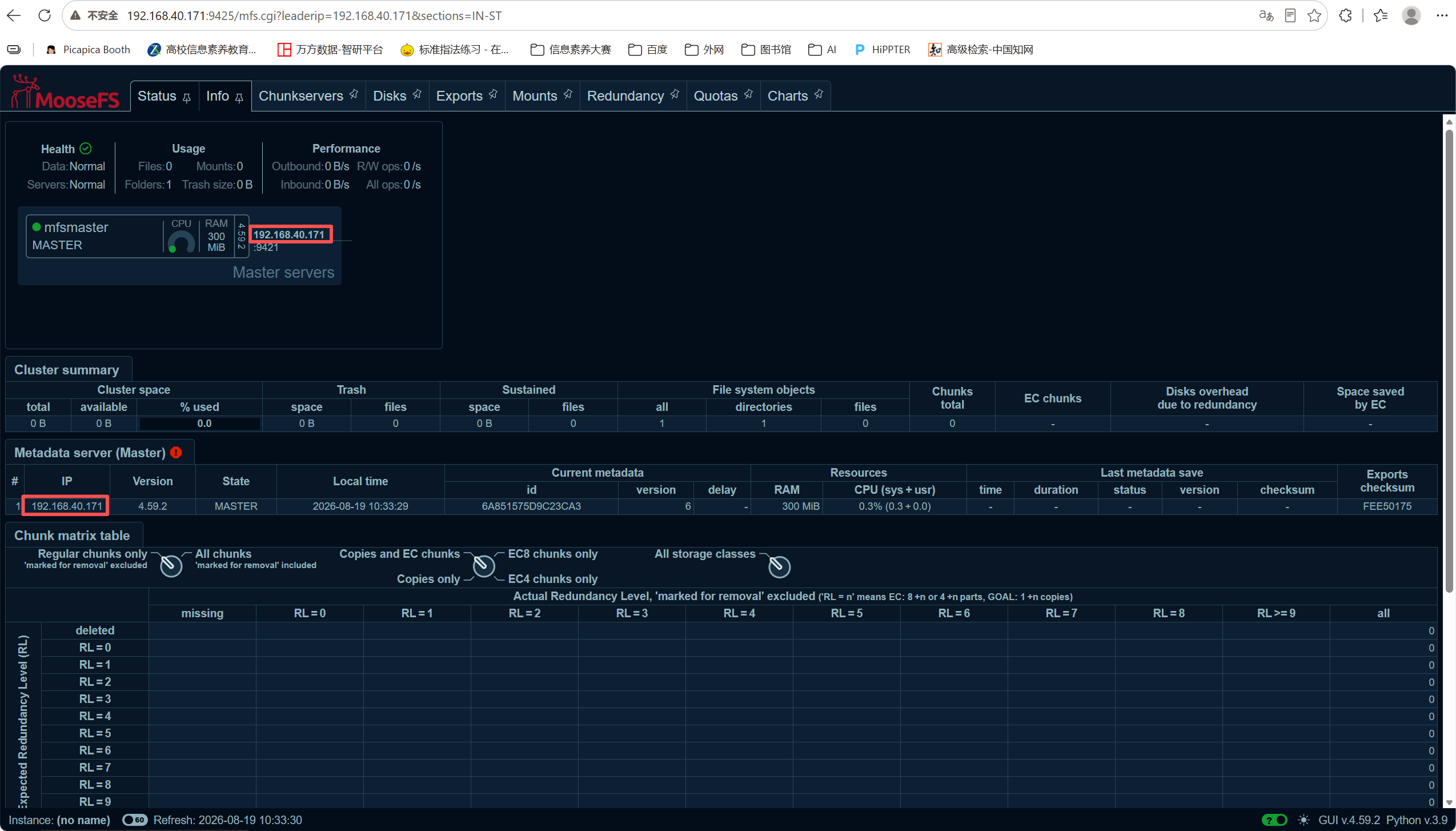

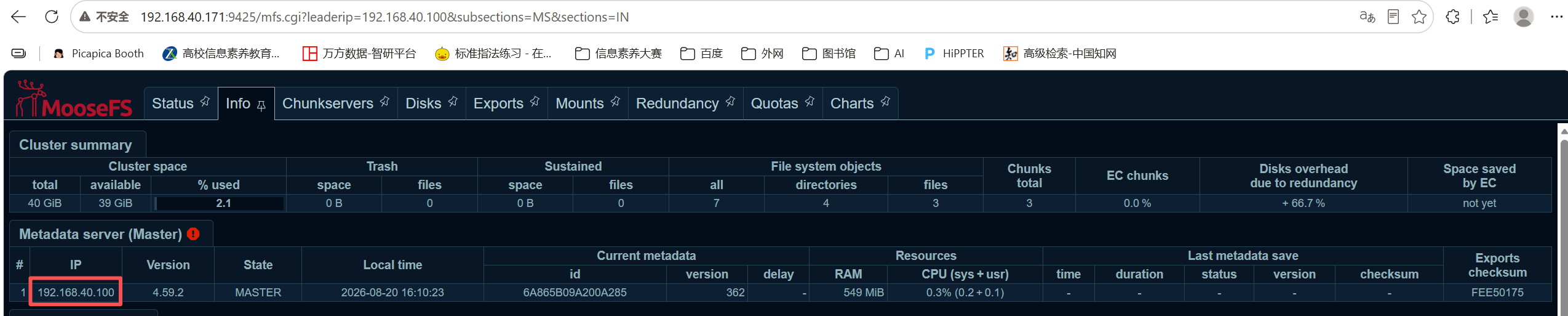

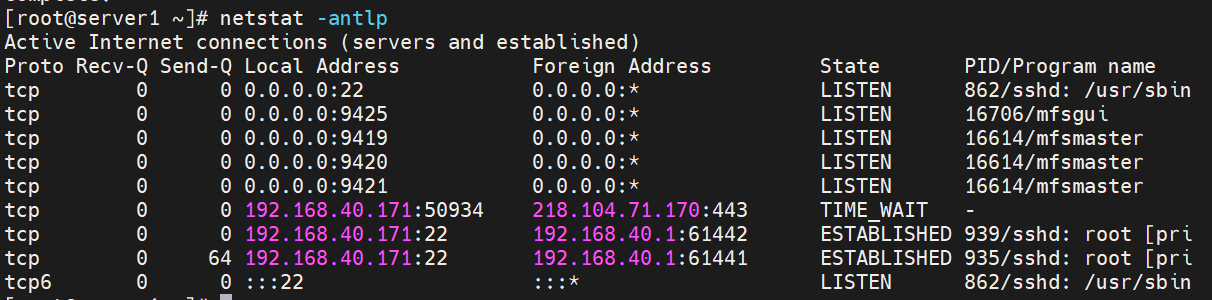

访问前端网页http://192.168.40.171:9425，可以查看 master 状态

2.3 server 配置

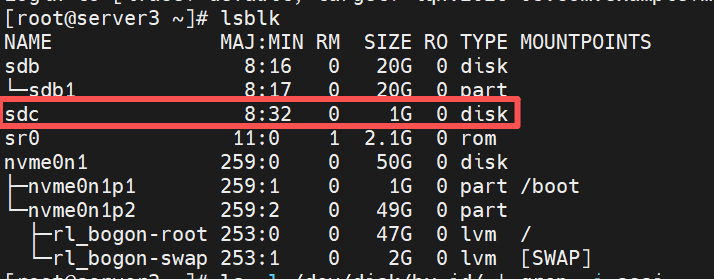

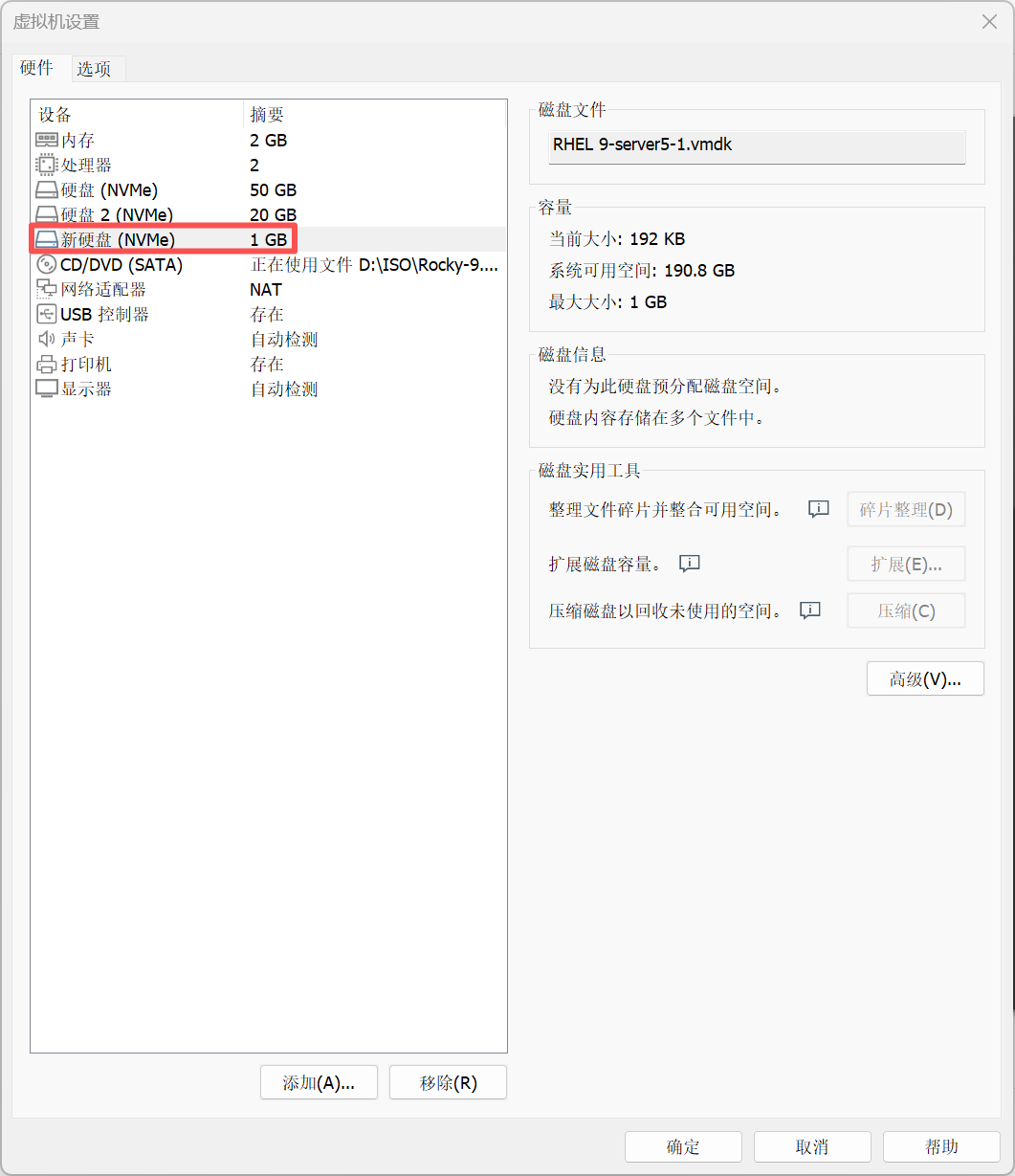

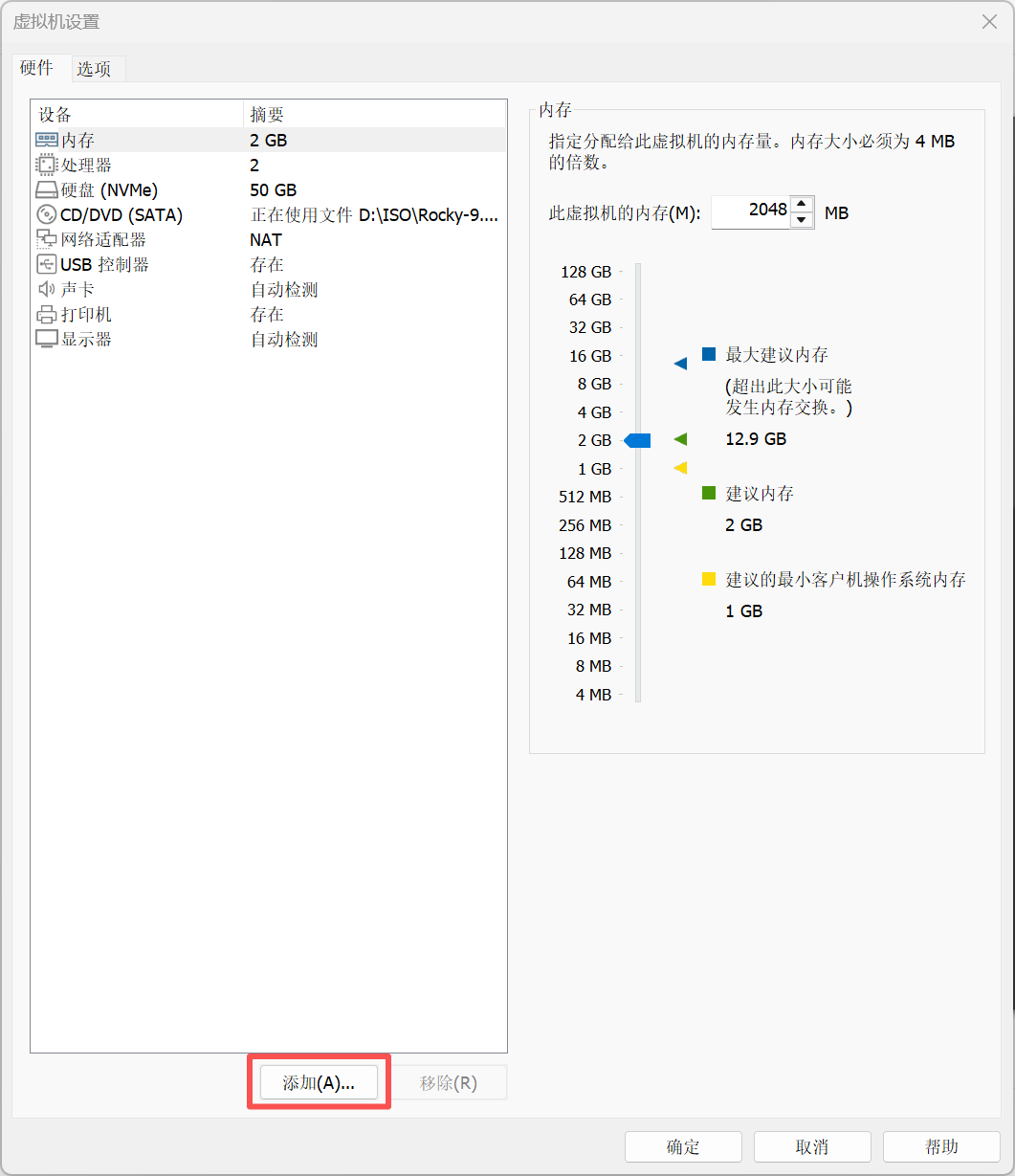

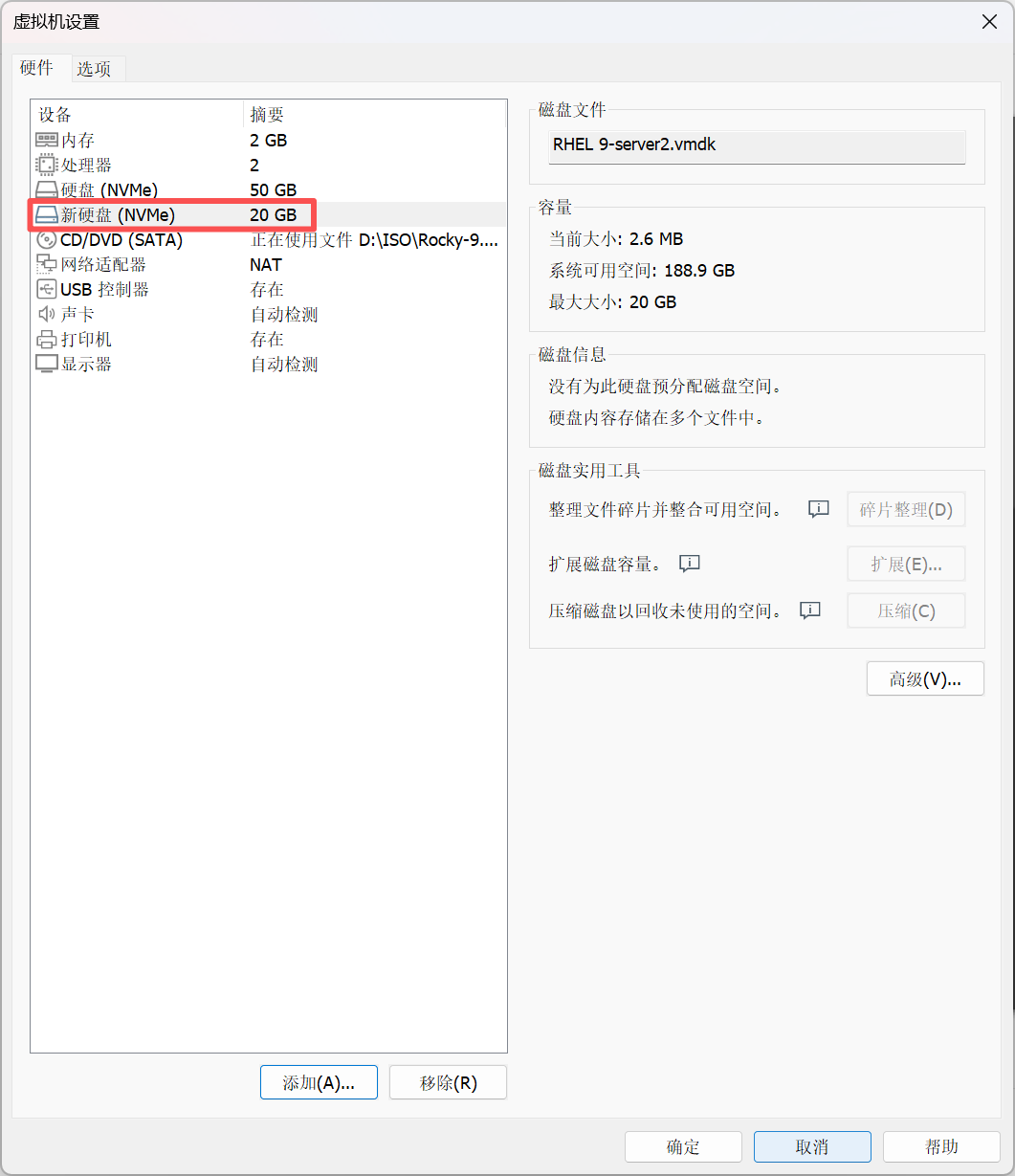

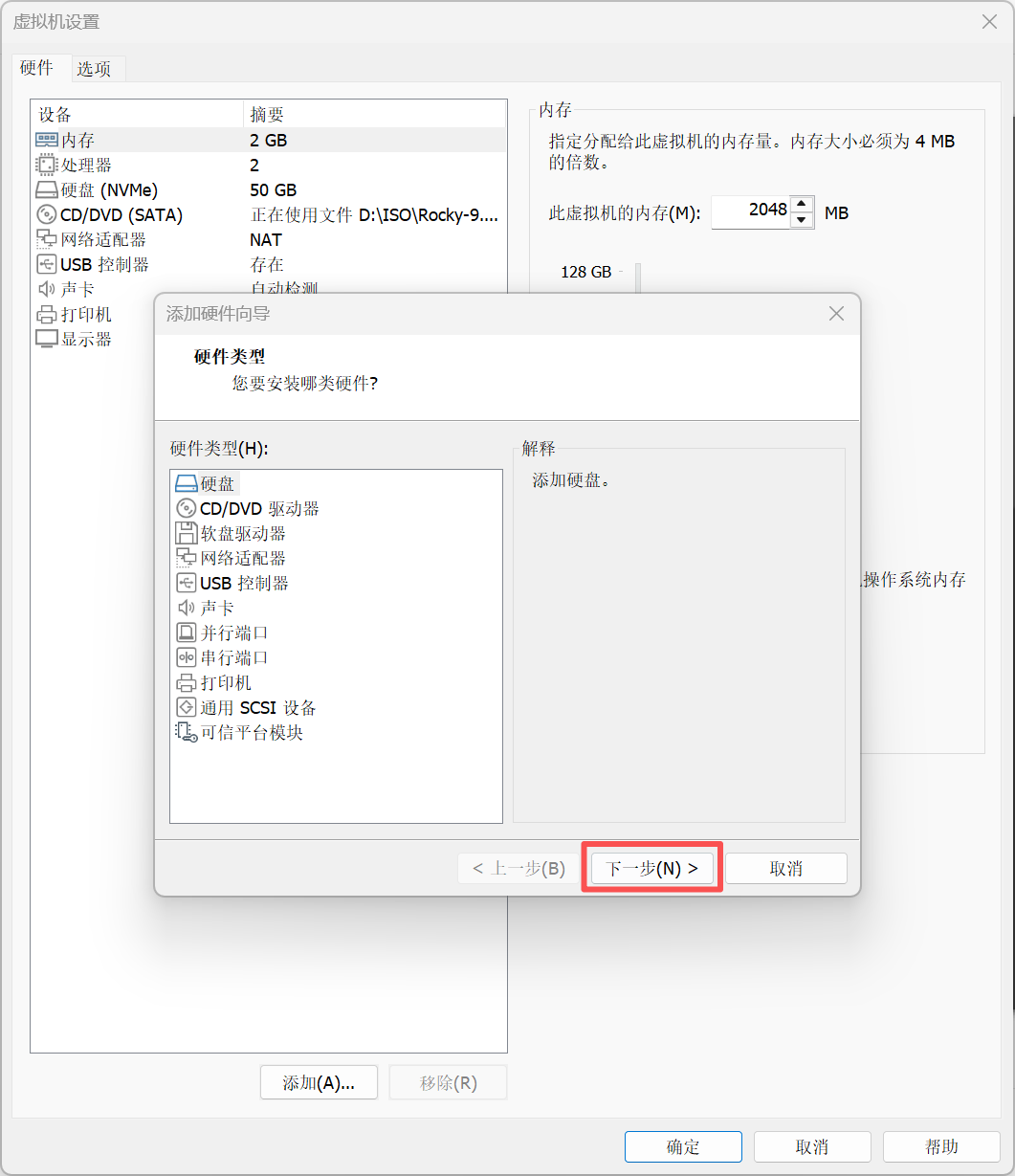

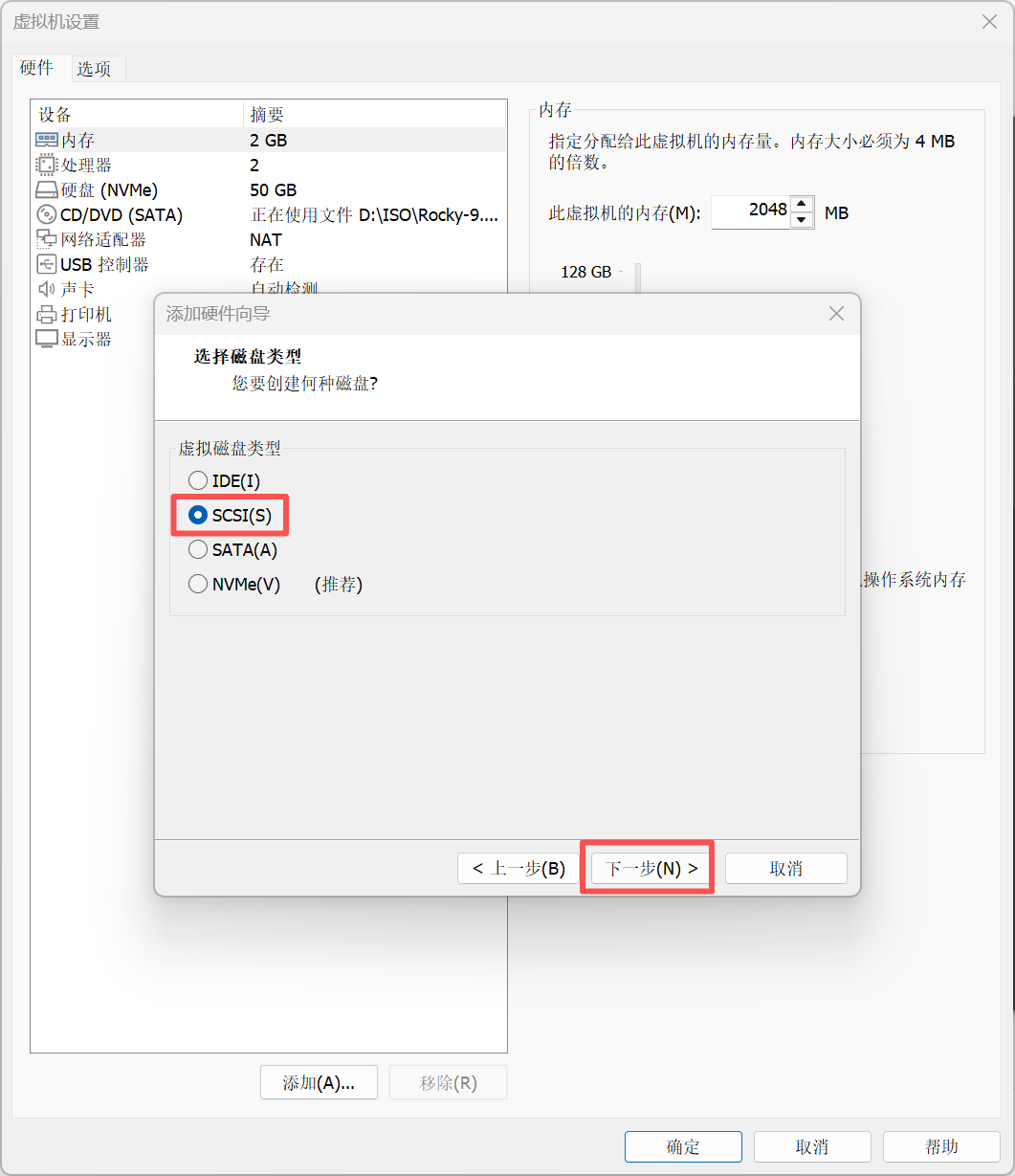

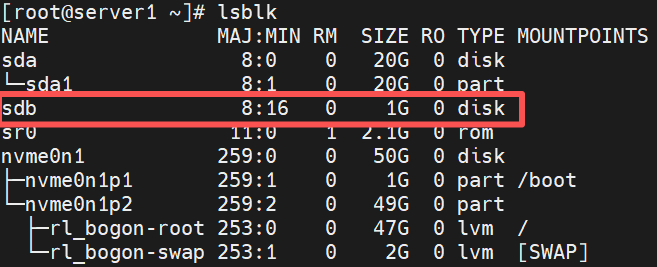

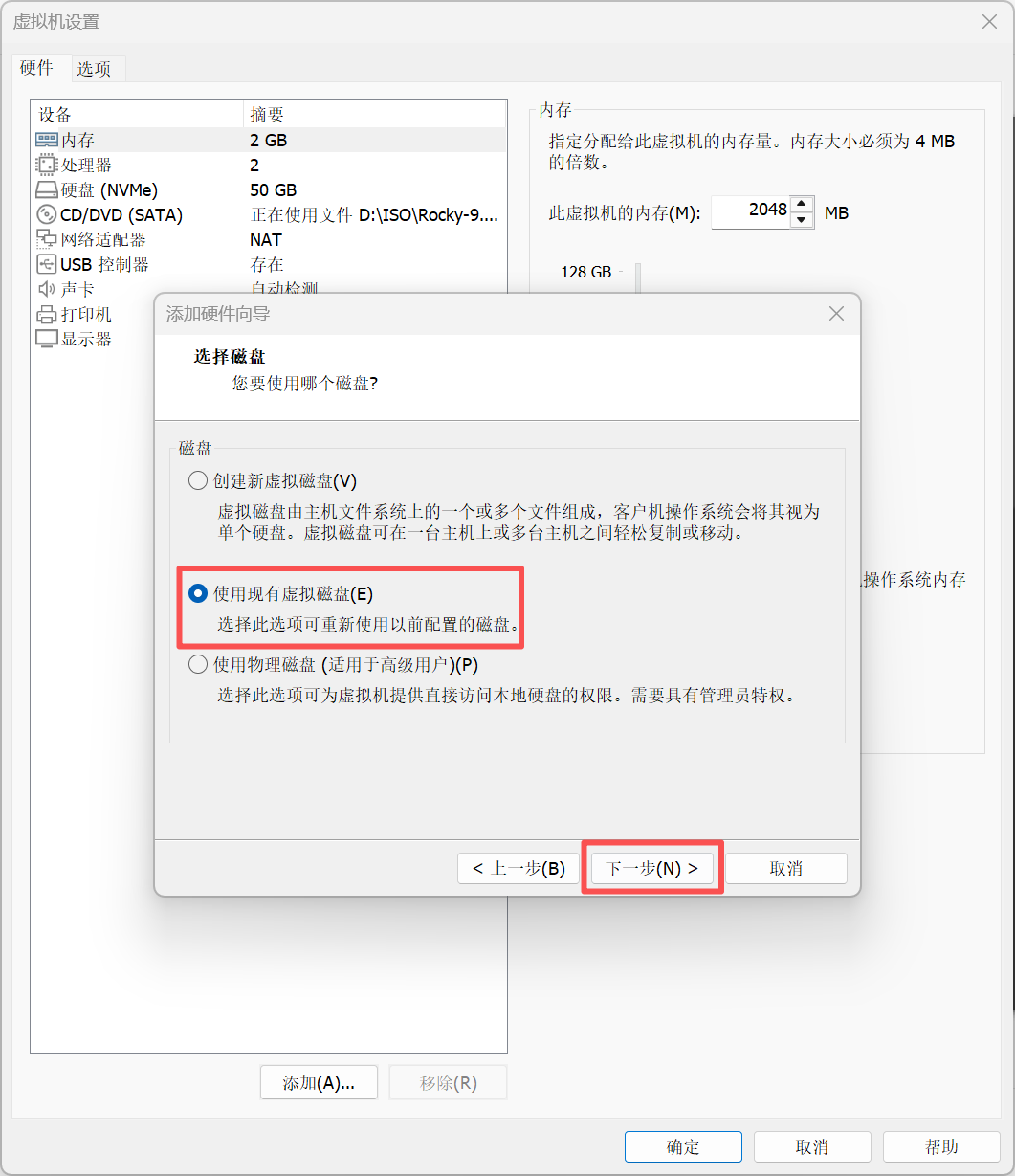

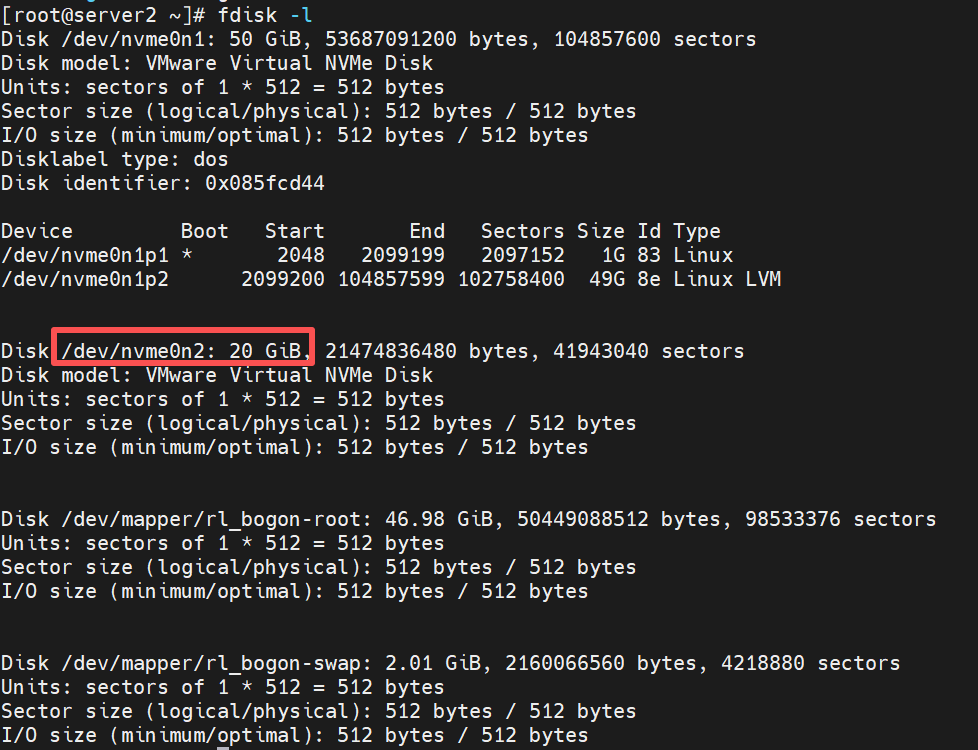

关闭 server2 和 server4，分别添加一块新硬盘，用来存放 MFS 的数据块 chunk，参与 MFS 集群的数据共享

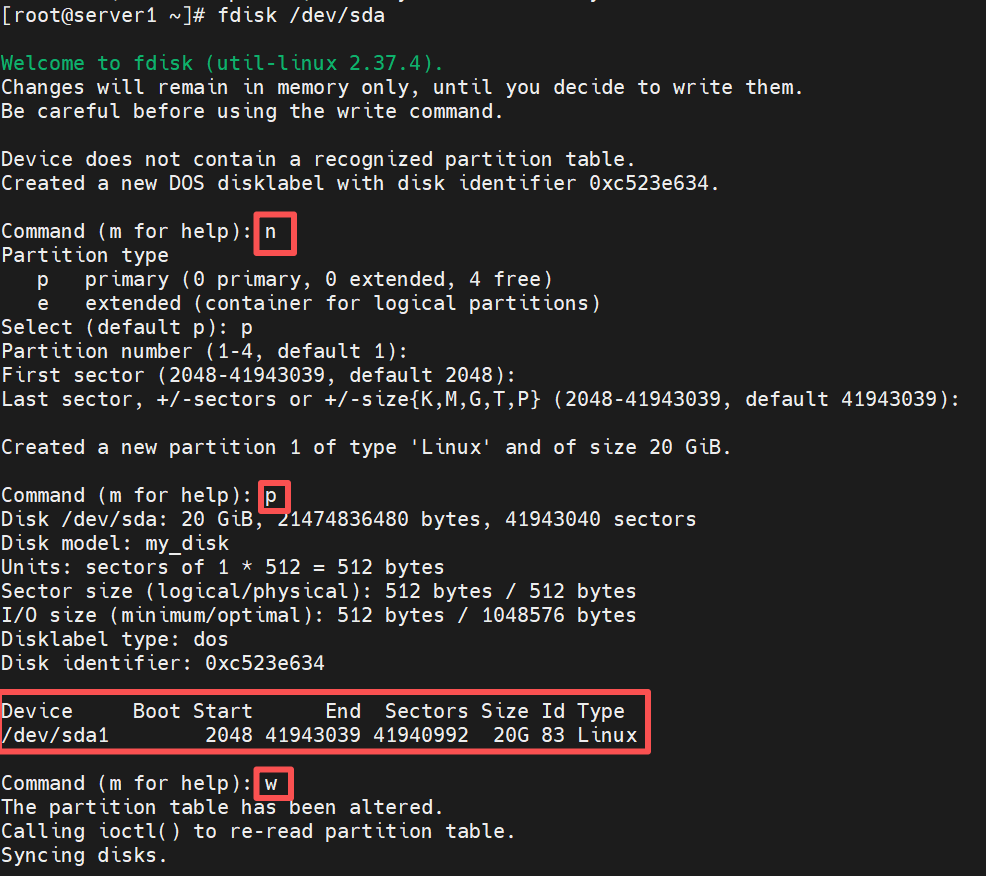

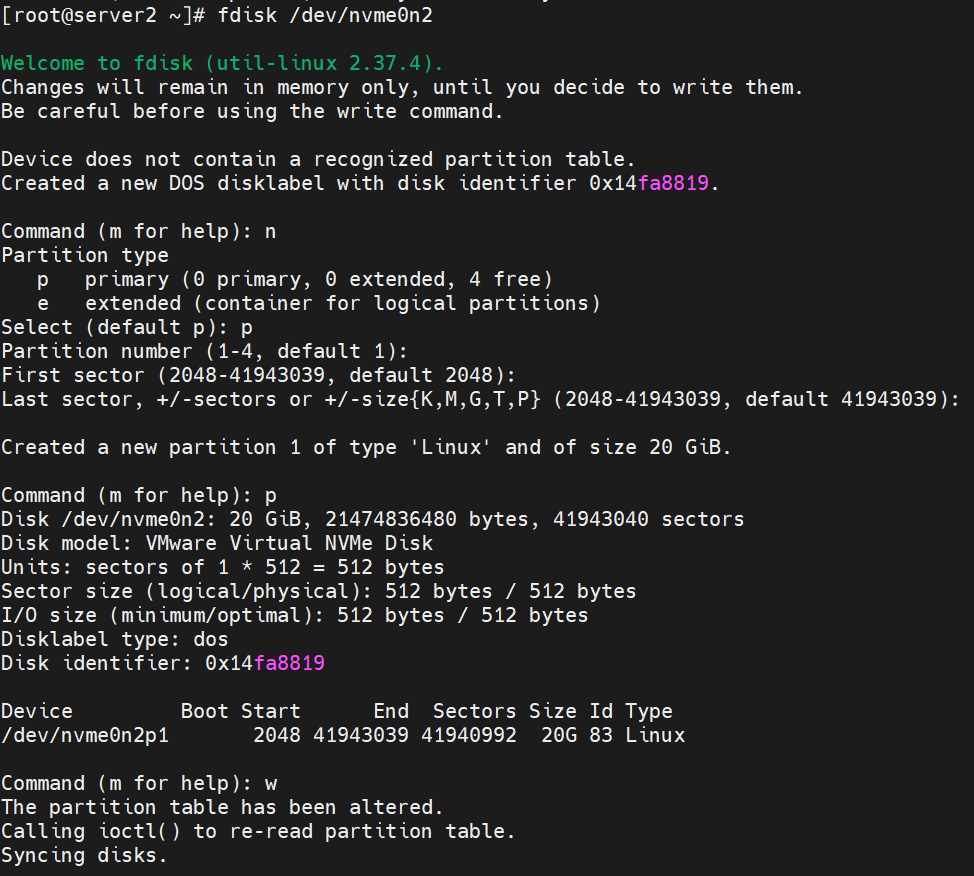

分区

设置开机自动挂载

bash 复制代码

[root@server2 ~]# mkdir /mnt/ssd01

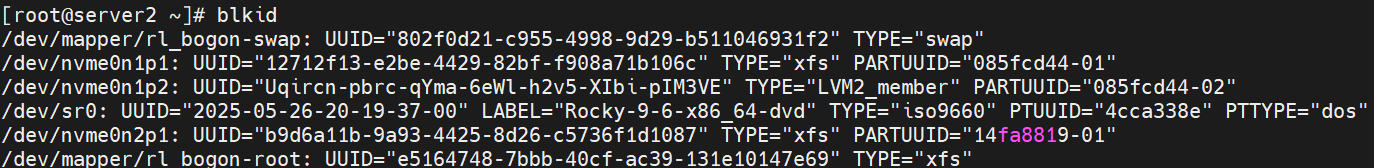

[root@server2 ~]# blkid

bash 复制代码

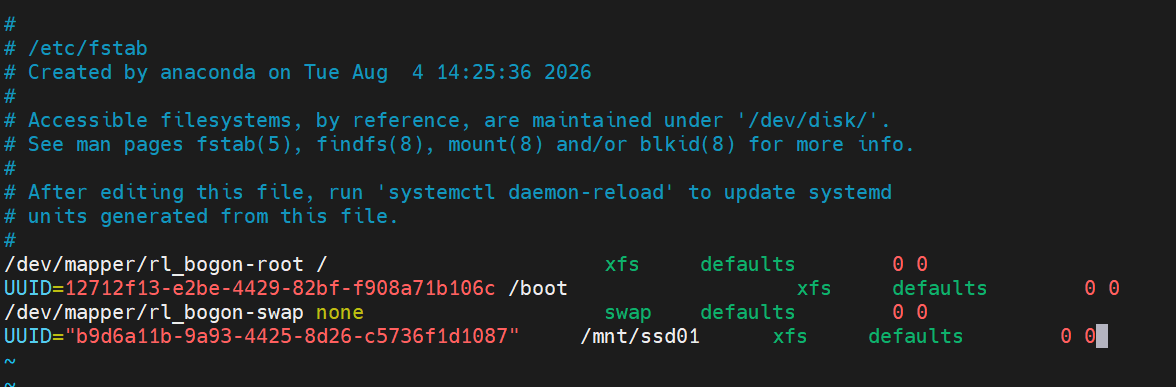

[root@server2 ~]# vim /etc/fstab

bash 复制代码

[root@server2 ~]# systemctl daemon-reload
# systemd 重新读取挂载单元配置
[root@server2 ~]# mount -a
# 读取 /etc/fstab，尝试挂载所有配置条目
[root@server2 ~]# df
# 查看是否挂载成功
[root@server2 ~]# chown mfs.mfs /mnt/ssd01/
# 把 SSD 存储目录交给 mfs 账号读写，mfschunkserver 默认以 mfs 用户运行，如果目录还是 root 权限，服务启动时无法在 /mnt/ssd01 创建锁文件 .lock 和数据块，直接报 Permission denied 权限拒绝 启动失败
[root@server2 ~]# vim /etc/mfs/mfshdd.cfg
# 告诉 chunkserver ，把 /mnt/ssd01 这个挂载好的 SSD 分区，交给 MFS 用来存放分布式数据块（chunk）

启动服务

bash 复制代码

[root@server2 ~]# systemctl enable --now moosefs-chunkserver

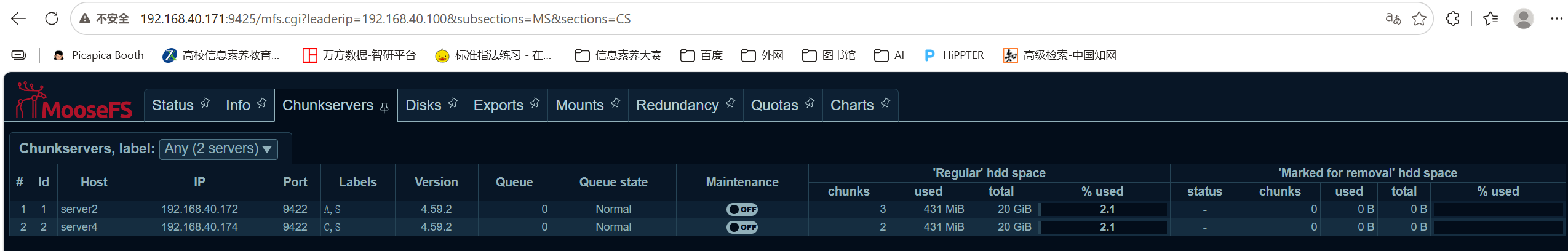

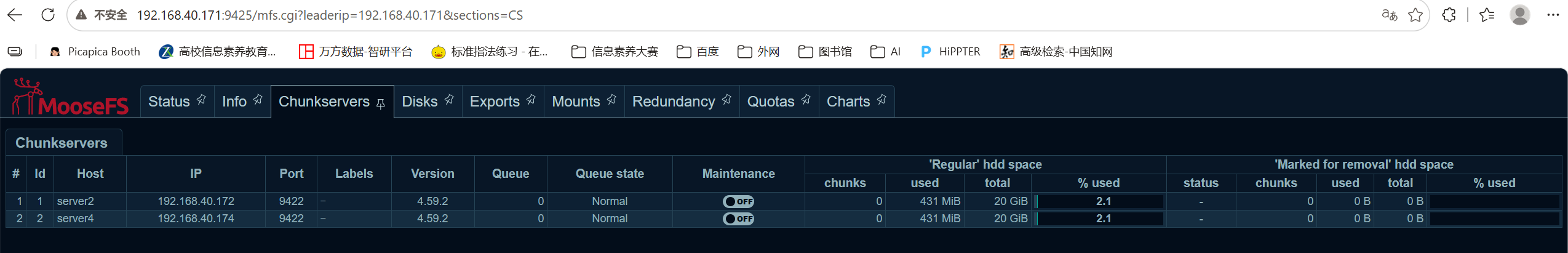

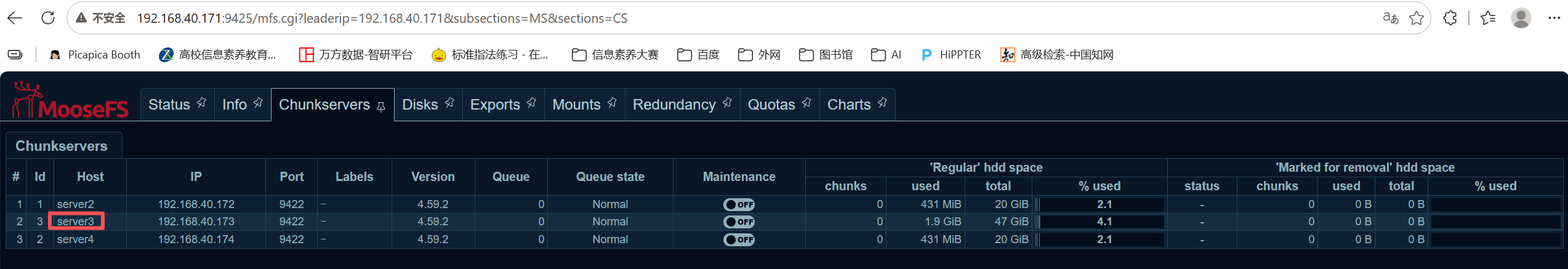

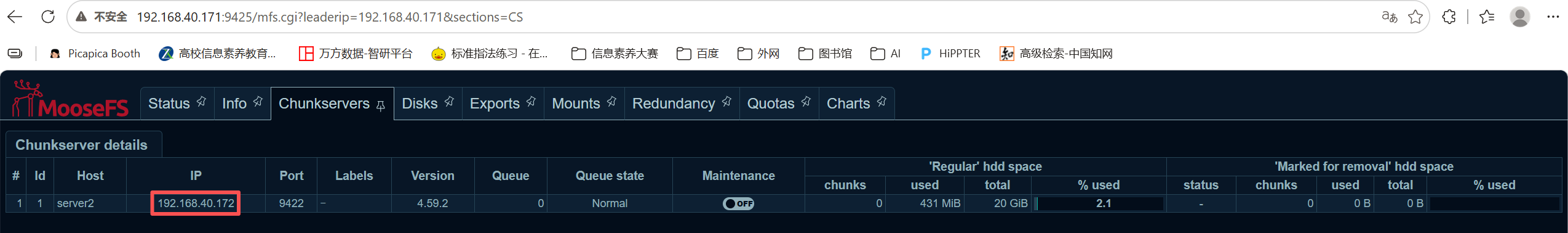

在前端查看

server4操作与server2相同

补充知识点：SSD 与 HDD

HDD（机械硬盘 //mnt/hdd01）
内部有旋转盘片 + 移动磁头，类似黑胶唱片，靠机械运动读写数据
✅ 优点：同容量便宜、容量可以做很大（8T/16T/20T），适合存大量不经常读写的冷数据
❌ 缺点：随机读写慢、寻道延迟高、怕震动、有噪音
SSD（固态硬盘 //mnt/ssd01）
没有机械结构，纯闪存芯片电子读写，类似大号 U 盘
✅ 优点：读写速度快、随机 IO 极强、低延迟、抗震静音 ，适合频繁读写的热数据、高并发业务
❌ 缺点：同容量价格贵，有写入寿命（擦写次数上限）

对比项	ChunkServer 使用 SSD	ChunkServer 使用 HDD
读写性能	高并发、随机读写很快，集群整体响应低延迟	顺序读写尚可，随机读写慢，高并发容易卡顿
成本	贵，同容量更花钱	便宜，适合做大容量仓库存储
适合数据	热数据：频繁读写、小文件多、数据库、业务实时文件	冷数据：归档、备份、视频素材、大文件、长期存放很少访问
MFS 用法	可单独划分存储类，指定文件存 SSD 节点	冷数据归档存放，扩容大容量存储空间

此处部署的 server2 和 server4 均使用 SSD，用于存放热数据，后续会新加一个 server3，使用 HDD，用于存放冷数据

2.4 client 配置

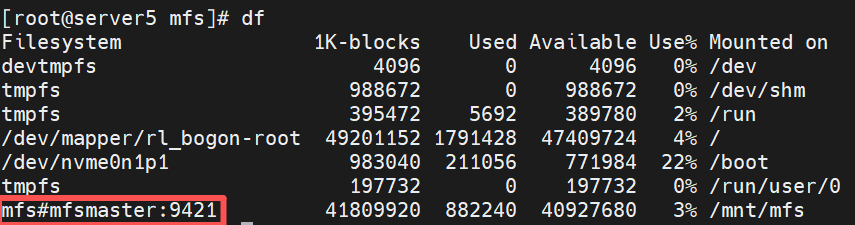

server5 作为 MFS 客户端节点 ，把整个 MFS 分布式集群，挂载到本机 /mnt/mfs，之后业务程序、用户读写 /mnt/mfs 就等同于访问整个集群的共享存储

bash 复制代码

[root@server5 ~]# cd /etc/mfs
[root@server5 mfs]# mkdir /mnt/mfs

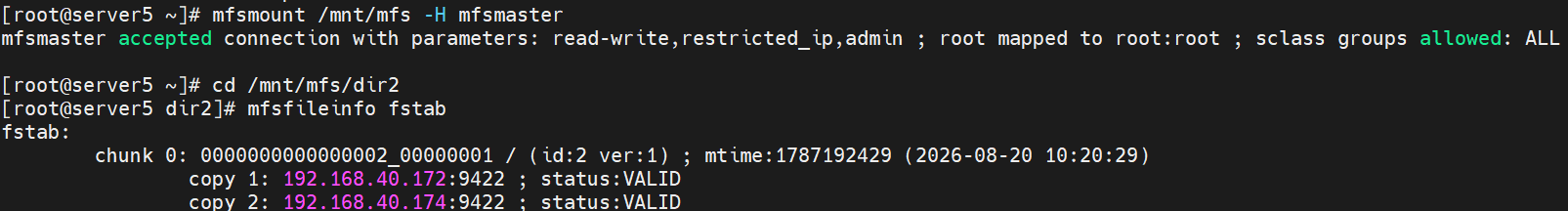

[root@server5 mfs]# mfsmount /mnt/mfs -H mfsmaster

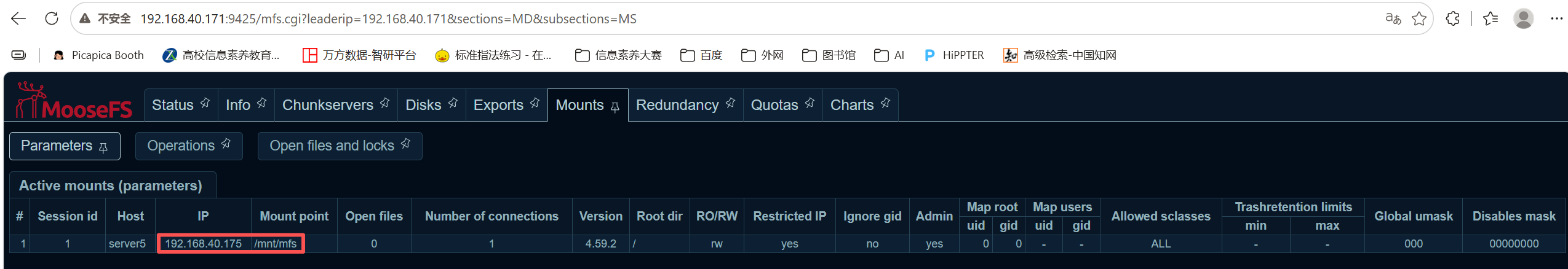

访问前端

3 用法示例

为方便测试，新部署一台 server3 做 chunkserver，用于存放冷数据

bash 复制代码

[root@server3 ~]# curl "https://repository.moosefs.com/RPM-GPG-KEY-MooseFS" > /etc/pki/rpm-gpg/RPM-GPG-KEY-MooseFS
[root@server3 ~]# curl "http://repository.moosefs.com/MooseFS-4-el8.repo" > /etc/yum.repos.d/MooseFS.repo
[root@server3 ~]# yum install moosefs-chunkserver
[root@server3 ~]# mkdir /mnt/hdd01
[root@server3 ~]# chown mfs.mfs /mnt/hdd01/
[root@server3 ~]# vim /etc/mfs/mfshdd.cfg

bash 复制代码

[root@server3 ~]# vim /etc/hosts

bash 复制代码

[root@server3 ~]# systemctl enable --now moosefs-chunkserver

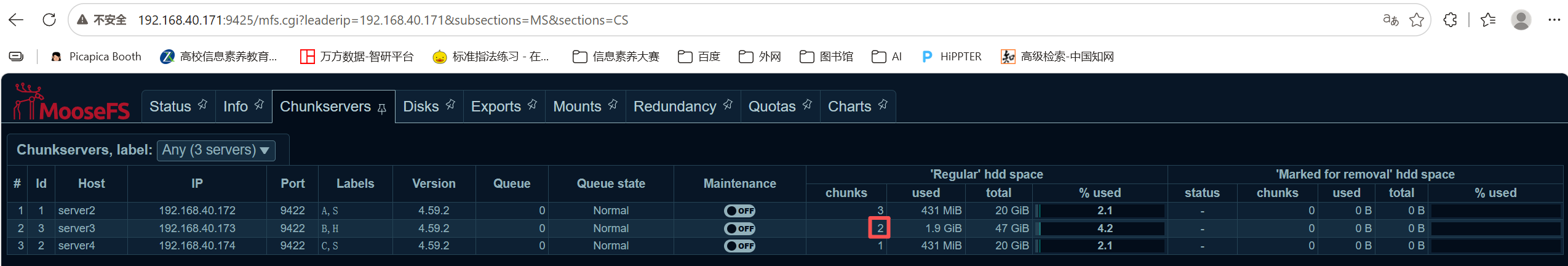

在 client 上可以管理全部共享数据

3.1 查看所有可用存储类

mfslistsclass：列出当前 MooseFS 所有可用的存储 class

bash 复制代码

[root@server5 mfs]# mfslistsclass

CP 系列（副本复制模式，传统多副本）

2CP = 2 copies
完整保存 2 份一模一样的数据块，可容忍 1 台 chunkserver 故障
3CP = 3 copies
完整保存 3 份一模一样的数据块，可容忍 2 台 chunkserver 故障

优点：读写性能好；缺点：存储空间开销大

EC 系列（Erasure Code 纠删码模式，编码冗余，节省空间）

格式：ECk+m → k 份数据分片 + m 份校验分片，总共 k+m 台节点存放

EC4+1
原始数据切成 4 份数据片，额外生成 1 份校验片，一共 5 片分散存储
✅ 允许损坏任意 1 片 （任意一台 chunkserver 挂掉，数据可恢复）
存储开销：(4+1)/4 = 1.25 倍（相比 2CP 的 2 倍、3CP 的 3 倍，省空间）
EC8+1
原始数据切成 8 份数据片，额外生成 1 份校验片，一共 9 片分散存储
✅ 允许损坏任意 1 片
存储开销：(8+1)/8 = 1.125 倍，更加节省磁盘

EC 特点：磁盘利用率更高；但是写入、重构恢复时 CPU 开销更大，适合冷数据归档存储

3.2 获取文件 / 目录绑定的存储类

bash 复制代码

[root@server5 ~]# cd /mnt/mfs
[root@server5 mfs]# mkdir dir1
[root@server5 mfs]# mkdir dir2
[root@server5 mfs]# mfssclass get dir1/
# 查看目录 dir1/ 当前绑定的存储类规则

2CP = 2 copies ，代表这个目录 dir1/ 的存储副本策略：文件保存 2 份副本

在 MooseFS 里，带末尾 / 和不带 /，查询结果完全一样，没有功能区别

3.3 查看文件 chunk 副本分布位置

bash 复制代码

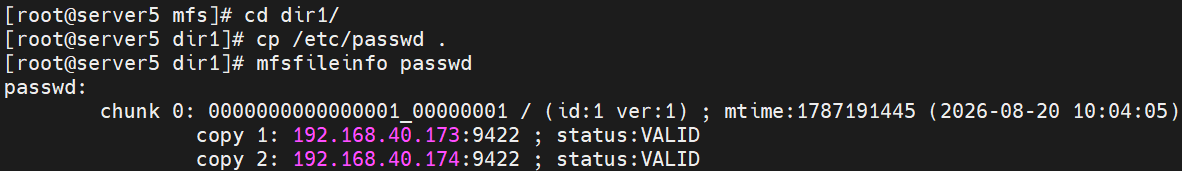

[root@server5 mfs]# cd dir1/
[root@server5 dir1]# cp /etc/passwd .
[root@server5 dir1]# mfsfileinfo passwd

副本存在173和174上

bash 复制代码

[root@server5 dir1]# mfssclass get .

输出 .: 2CP 含义：当前目录 dir1 的存储冗余策略是 2CP（双副本）

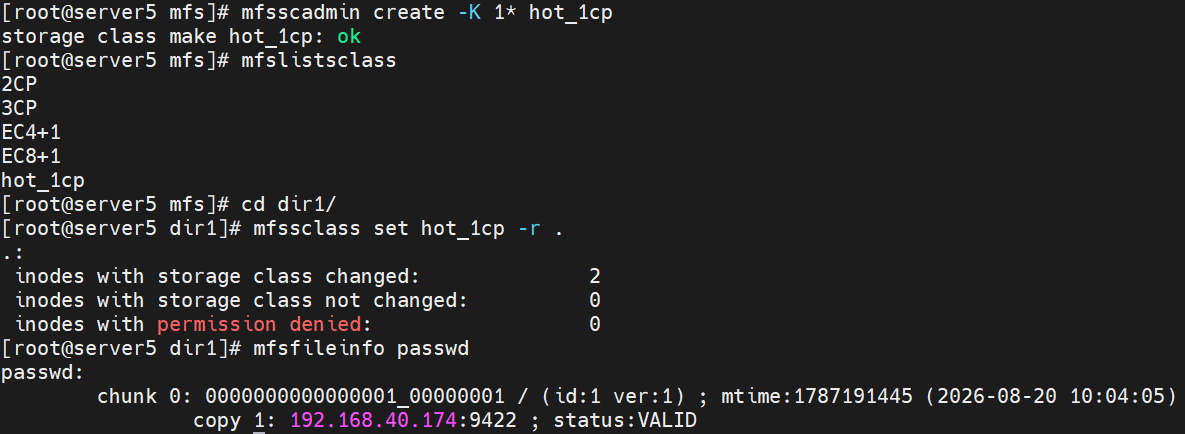

3.4 定义、绑定副本存放策略

-K：Keep，持久保存副本

数字*：副本数量，各自任选任意节点

bash 复制代码

[root@server5 mfs]# mfsscadmin create -K 1* hot_1cp
[root@server5 mfs]# mfslistsclass
[root@server5 mfs]# cd dir1/
[root@server5 dir1]# mfssclass set hot_1cp -r .
# 递归把当前目录下所有目录、已存在全部文件，统一设置存储类为 hot_1cp（热数据单副本）
[root@server5 dir1]# mfsfileinfo passwd

bash 复制代码

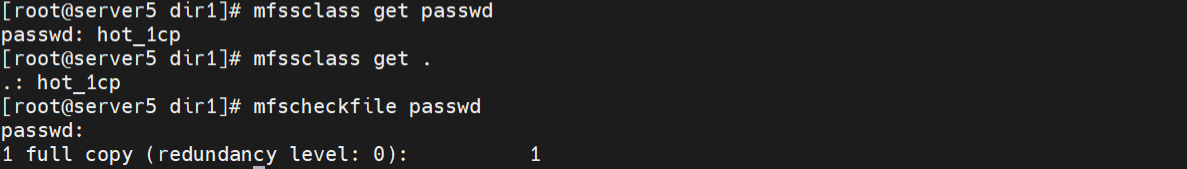

[root@server5 dir1]# mfssclass get passwd
[root@server5 dir1]# mfssclass get .
[root@server5 dir1]# mfscheckfile passwd

bash 复制代码

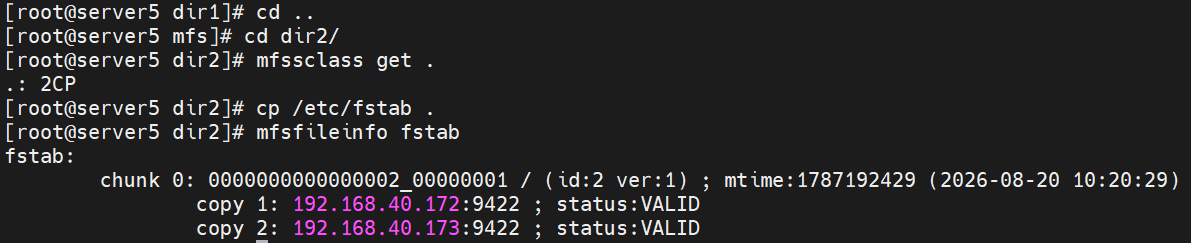

[root@server5 dir1]# cd ..
[root@server5 mfs]# cd dir2/
[root@server5 dir2]# mfssclass get .
[root@server5 dir2]# cp /etc/fstab .
[root@server5 dir2]# mfsfileinfo fstab

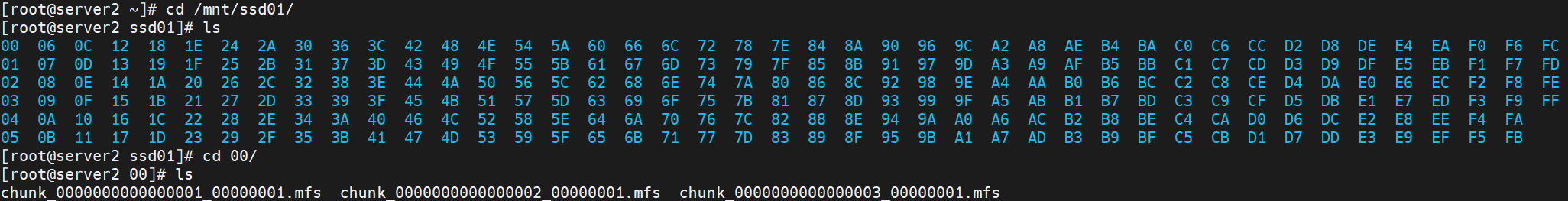

3.5 ChunkServer 本地数据目录

bash 复制代码

[root@server2 ~]# cd /mnt/ssd01/

MFS 为了防止单目录文件过多导致性能下降，采用 2 级哈希散列目录：

第一层：00 ~ FF 共 256 个文件夹
第二层：每个文件夹内部存放真实的 chunk 文件，命名格式类似 0000000000000002_00000001.mfs

MooseFS 里，任意文件会被切分成固定大小的数据块，叫做 Chunk （默认 64MiB）。

每一个 Chunk 在整个集群内拥有全局唯一的 64 位无符号整数编号 ，这个编号就是 Chunk ID 。例如：0000000000000002 就是 Chunk ID；后面 _00000001 是版本号，和目录路由无关。

Chunk ID 做哈希取前两位十六进制，决定 chunk 放进哪个 00~FF 文件夹，实现文件均匀打散。

完整路由规则

拿到 Chunk ID（十进制大整数），转为 16 位十六进制字符串（固定补齐前导零，16 字节，64bit）
取整个十六进制字符串的【第一个字节 = 前两位十六进制字符】
这两位字符就是一级目录名：范围 00 ~ FF，一共 256 个文件夹
进入该一级目录后，直接存放完整命名的 chunk 文件：ChunkID_版本.mfs

3.6 添加标签

标签打在每一台 chunkserver 上，再用 mfsscadmin 创建存储类匹配标签，控制副本存放节点。标签只能是单个英文字母 A-Z，一台 chunkserver 可以打多个标签。

server2 打标签 A

bash 复制代码

[root@server2 ssd01]# vim /etc/mfs/mfschunkserver.cfg
[root@server2 ssd01]# systemctl reload moosefs-chunkserver.service

server3 打标签 B

bash 复制代码

[root@server3 ~]# vim /etc/mfs/mfschunkserver.cfg
[root@server3 ~]# systemctl reload moosefs-chunkserver.service

server3 打标签 C

bash 复制代码

[root@server4 ~]# vim /etc/mfs/mfschunkserver.cfg
[root@server4 ~]# systemctl reload moosefs-chunkserver.service

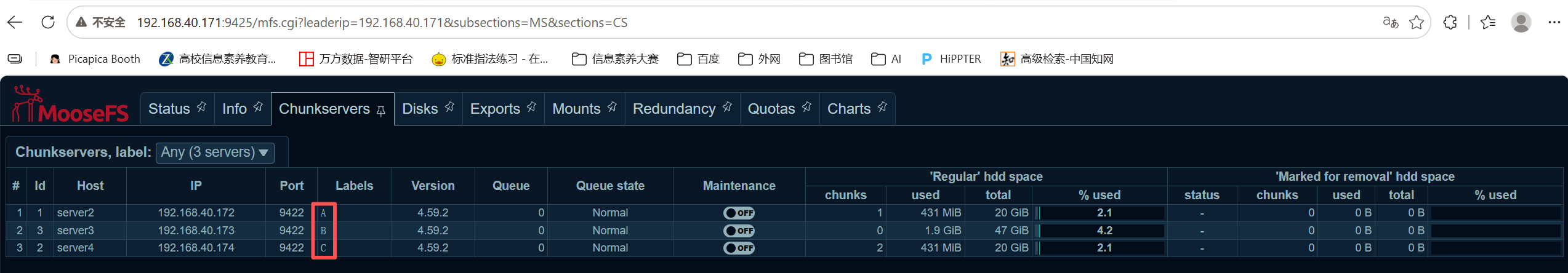

前端网页可以查看

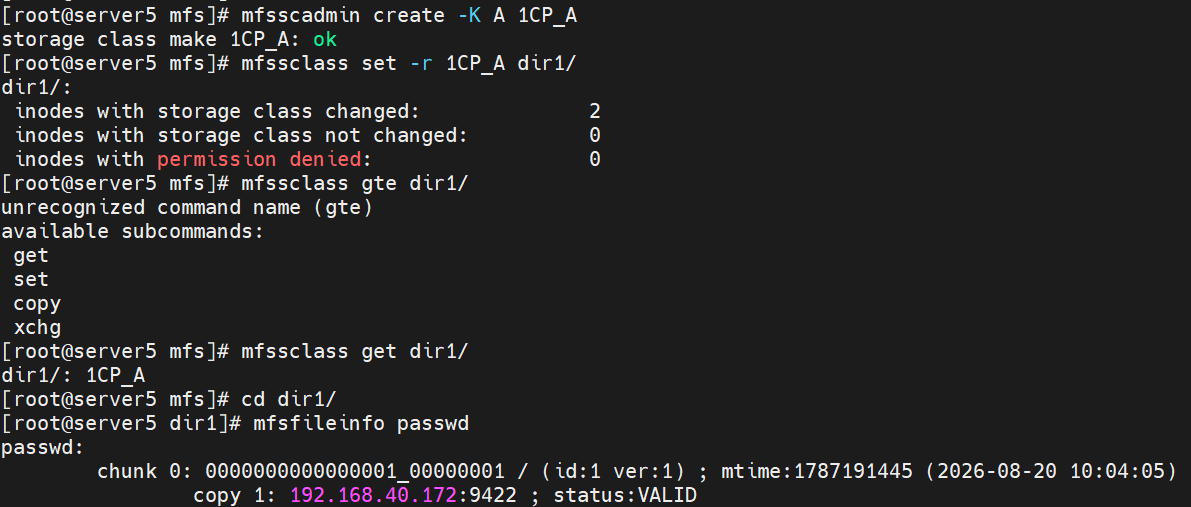

新建存储策略 1CP_A

规则 -K A：保留1 份副本，副本必须必须存放在配置了标签 A 的 ChunkServer 上

bash 复制代码

[root@server5 dir2]# cd ..
[root@server5 mfs]# mfsscadmin create -K A 1CP_A
[root@server5 mfs]# mfssclass set -r 1CP_A dir1/
[root@server5 mfs]# mfssclass get dir1/
[root@server5 mfs]# cd dir1/
[root@server5 dir1]# mfsfileinfo passwd

副本存在 server2 即打了标签 A 的 ChunkServer 上

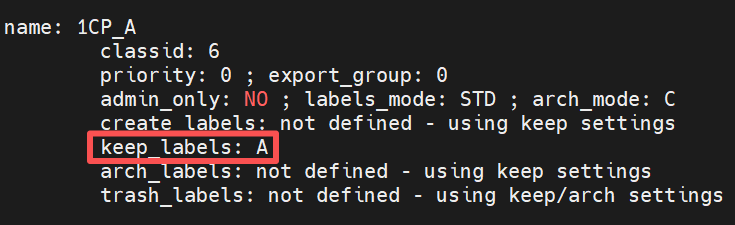

列出集群全部存储类 + 完整规则定义，可以看到创建的存储策略

bash 复制代码

[root@server5 dir1]# mfsscadmin list -l

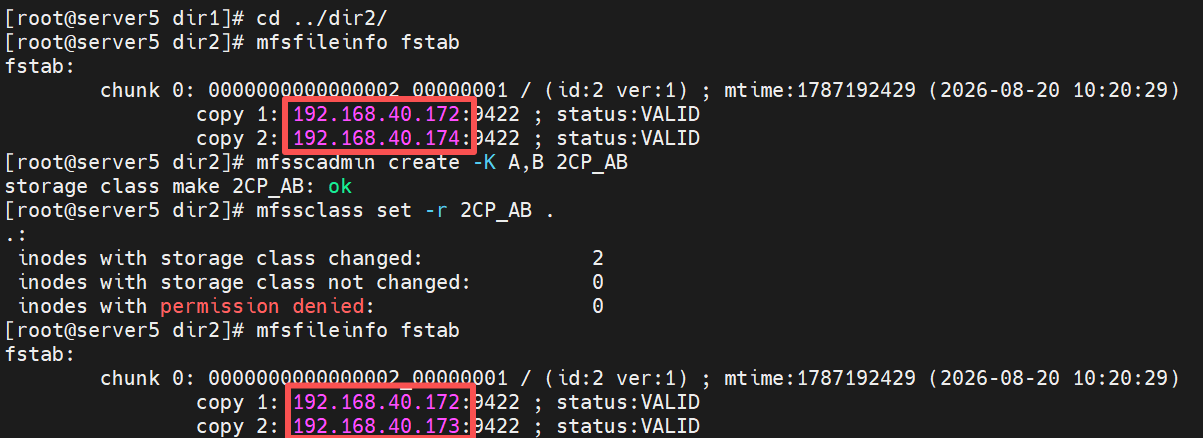

创建双副本存储策略，副本分别存 A、B 标签节点，递归给当前目录绑定该存储类

bash 复制代码

[root@server5 dir1]# cd ../dir2/
[root@server5 dir2]# mfsfileinfo fstab
[root@server5 dir2]# mfsscadmin create -K A,B 2CP_AB
[root@server5 dir2]# mfssclass set -r 2CP_AB .

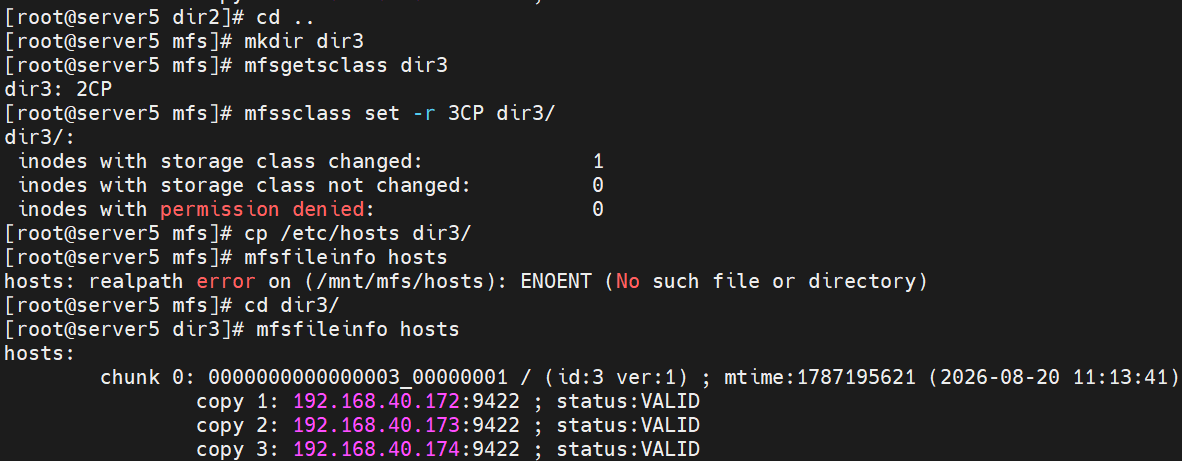

递归给 dir3 绑定 3CP 存储策略，三个ChunkServer都存副本

bash 复制代码

[root@server5 dir2]# cd ..
[root@server5 mfs]# mkdir dir3
[root@server5 mfs]# mfsgetsclass dir3
[root@server5 mfs]# mfssclass set -r 3CP dir3/
[root@server5 mfs]# cp /etc/hosts dir3/
[root@server5 mfs]# cd dir3/
[root@server5 dir3]# mfsfileinfo hosts

加多个标签，用空格隔开即可，S即 SSD，H即 HDD

bash 复制代码

[root@server2 ssd01]# vim /etc/mfs/mfschunkserver.cfg
[root@server2 ssd01]# systemctl reload moosefs-chunkserver.service

bash 复制代码

[root@server3 ~]# vim /etc/mfs/mfschunkserver.cfg
[root@server3 ~]# systemctl reload moosefs-chunkserver.service

bash 复制代码

[root@server4 ~]# vim /etc/mfs/mfschunkserver.cfg
[root@server4 ~]# systemctl reload moosefs-chunkserver.service

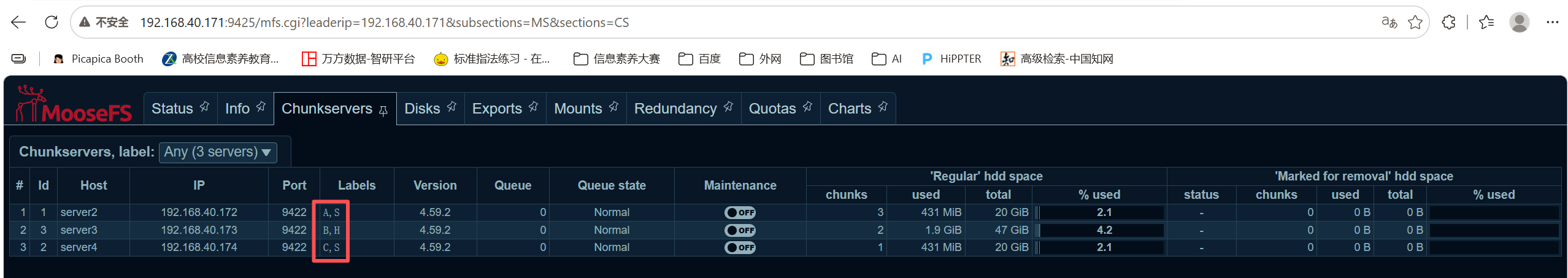

前端网页查看

创建多标签存储类 2CP_SH ，一共 2 份持久副本，一份存在带标签 S 的 ChunkServer，一份存在带标签 H 的 ChunkServer

3.7 回收站

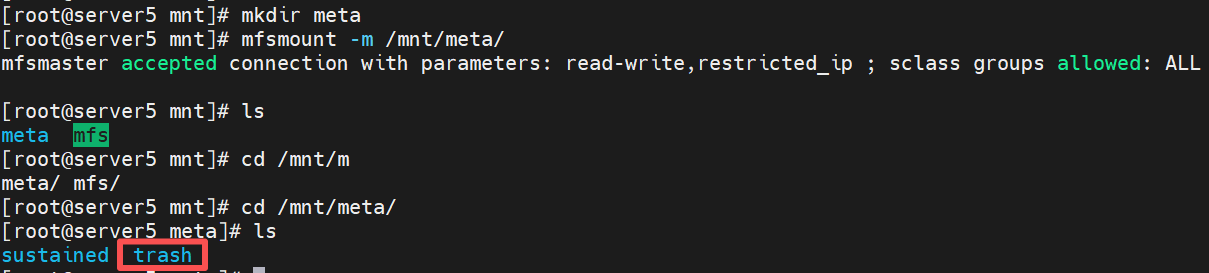

创建 /mnt/meta 目录，以元数据模式（-m）挂载 MooseFS，进入挂载点后可看到 trash（回收站）目录，存放被删除的文件

bash 复制代码

[root@server5 dir3]# cd ../..
[root@server5 mnt]# mkdir meta
[root@server5 mnt]# mfsmount -m /mnt/meta/
[root@server5 mnt]# cd /mnt/meta/

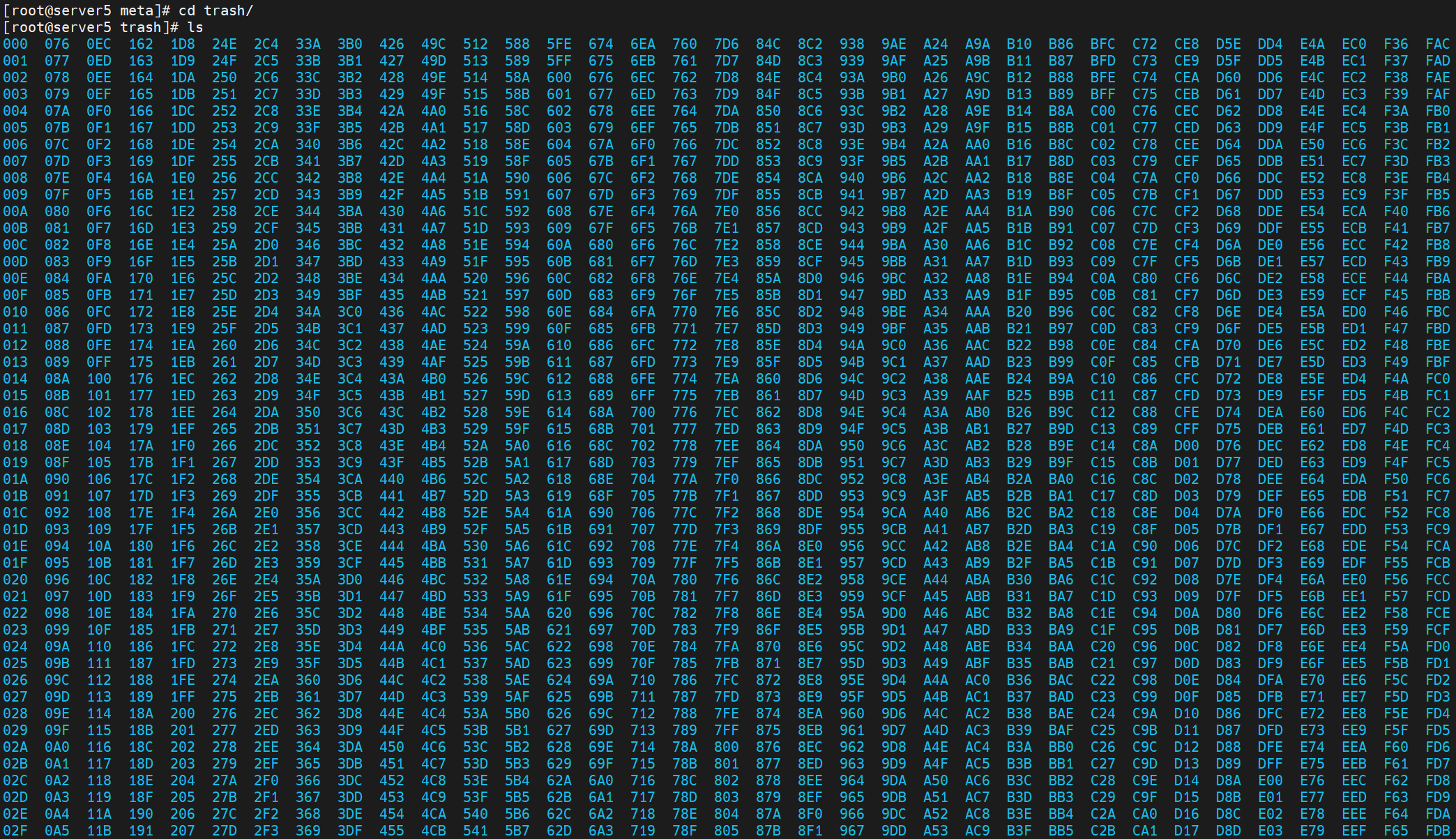

MooseFS 回收站不直接显示原始文件名，而是以文件 inode / 文件 ID 作为目录名存放删除文件。每个目录内才存放原文件、原始路径等信息

bash 复制代码

[root@server5 meta]# cd trash/
[root@server5 trash]# ls

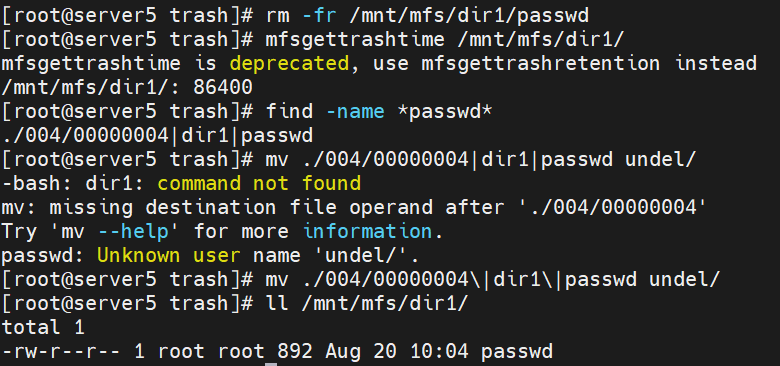

恢复文件

bash 复制代码

[root@server5 trash]# rm -fr /mnt/mfs/dir1/passwd
# 删除 MooseFS 业务文件
[root@server5 trash]# mfsgettrashtime /mnt/mfs/dir1/
# 查看目录回收站保留时长（单位：秒），文件超过这个时间，会被自动清理，**无法恢复**
[root@server5 trash]# find -name *passwd*
# 在回收站所有子目录递归检索，匹配名字包含 passwd 的被删除文件
[root@server5 trash]# mv ./004/00000004\|dir1\|passwd undel/
[root@server5 trash]# ll /mnt/mfs/dir1/

undel 是 trash 内部系统专用恢复目录 ，把回收站里被删除的文件 mv 移动到 undel/ ， MooseFS 自动将文件还原回原始路径 /mnt/mfs/dir1/passwd

命令里 \| 必须加反斜杠转义，shell 才能识别文件名里的竖线符号

4 pacemaker 高可用

现准备下线 server3，用于给 master 做备节点，其中还存放有文件

先给文件备份，保证server3上没有数据

bash 复制代码

[root@server5 trash]# cd /mnt/mfs/
[root@server5 mfs]# mfsgetsclass dir3/
[root@server5 mfs]# mfsgetsclass dir2/
[root@server5 mfs]# mfsgetsclass dir1/
[root@server5 mfs]# mfscreatesclass -K A,C 2CP_AC
[root@server5 mfs]# mfssetsclass -r 2CP_AC dir2/
[root@server5 mfs]# mfssetsclass -r 2CP_AC dir3/
[root@server5 mfs]# mfsgetsclass dir1/
[root@server5 mfs]# mfsgetsclass dir2/
[root@server5 mfs]# mfsgetsclass dir3/

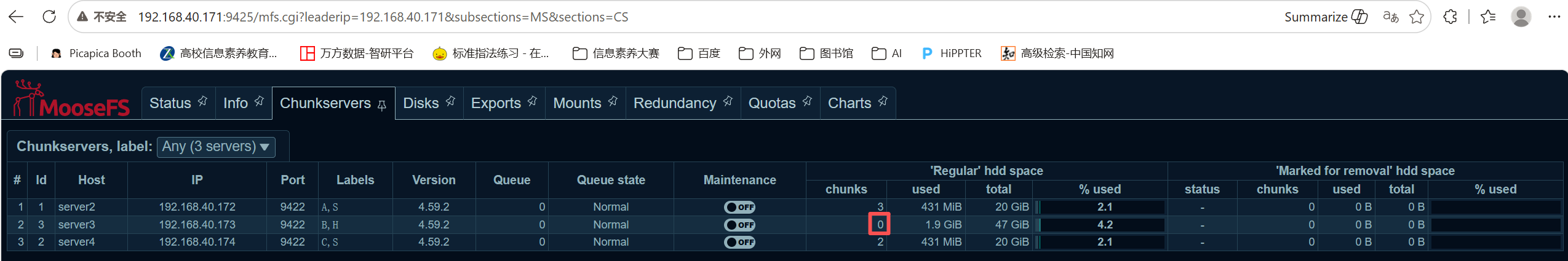

此时 chunks 为0，可以下线

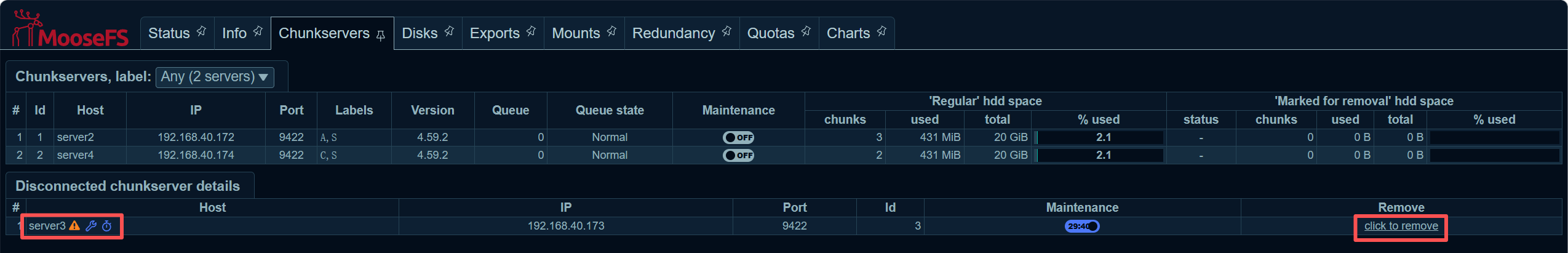

下线并移除

bash 复制代码

[root@server3 ~]# systemctl disable --now moosefs-chunkserver.service

部署 pacemaker 前，停掉所有服务

bash 复制代码

[root@server1 ~]# systemctl stop moosefs-master.service
[root@server2 ~]# systemctl stop moosefs-chunkserver.service
[root@server4 ~]# systemctl stop moosefs-chunkserver.service

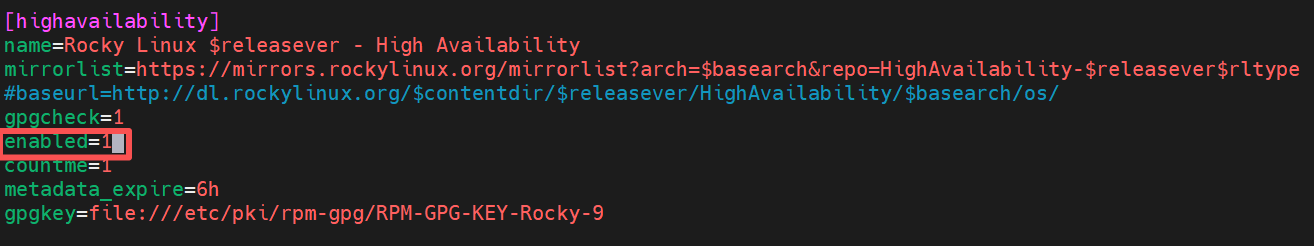

编辑 rocky-addons.repo，把 highavailability 源启用，可以安装高可用集群套件

bash 复制代码

[root@server1 ~]# cd /etc/yum.repos.d/
[root@server1 yum.repos.d]# vim rocky-addons.repo

bash 复制代码

[root@server1 yum.repos.d]# yum install -y pacemaker corosync pcs fence-agents

软件	作用
pacemaker	集群资源管理器，负责故障转移、资源启停调度
corosync	集群消息通信层，节点间心跳、状态同步
pcs	集群命令行管理工具
fence-agents	隔离设备代理（stonith 设备，故障节点隔离，防止脑裂）

server3也安装上述软件

启动服务，安装 pcs 包后自动生成 hacluster 用户，两节点密码必须相同

bash 复制代码

[root@server1 yum.repos.d]# cd
[root@server1 ~]# systemctl enable --now pcsd
[root@server1 ~]# ssh-keygen
[root@server1 ~]# ssh-copy-id server3

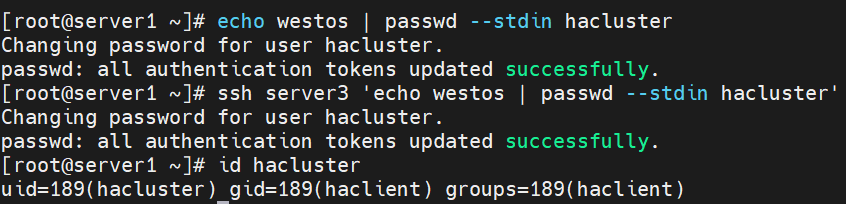

[root@server1 ~]# echo westos | passwd --stdin hacluster
# 在 server1 本机，给 hacluster 用户设置密码 westos
[root@server1 ~]# ssh server3 'echo westos | passwd --stdin hacluster'
# 远程登录 server3，在对端机器同样把 hacluster 密码设置为 westos，所有集群节点的 hacluster 密码必须完全相同
[root@server1 ~]# id hacluster

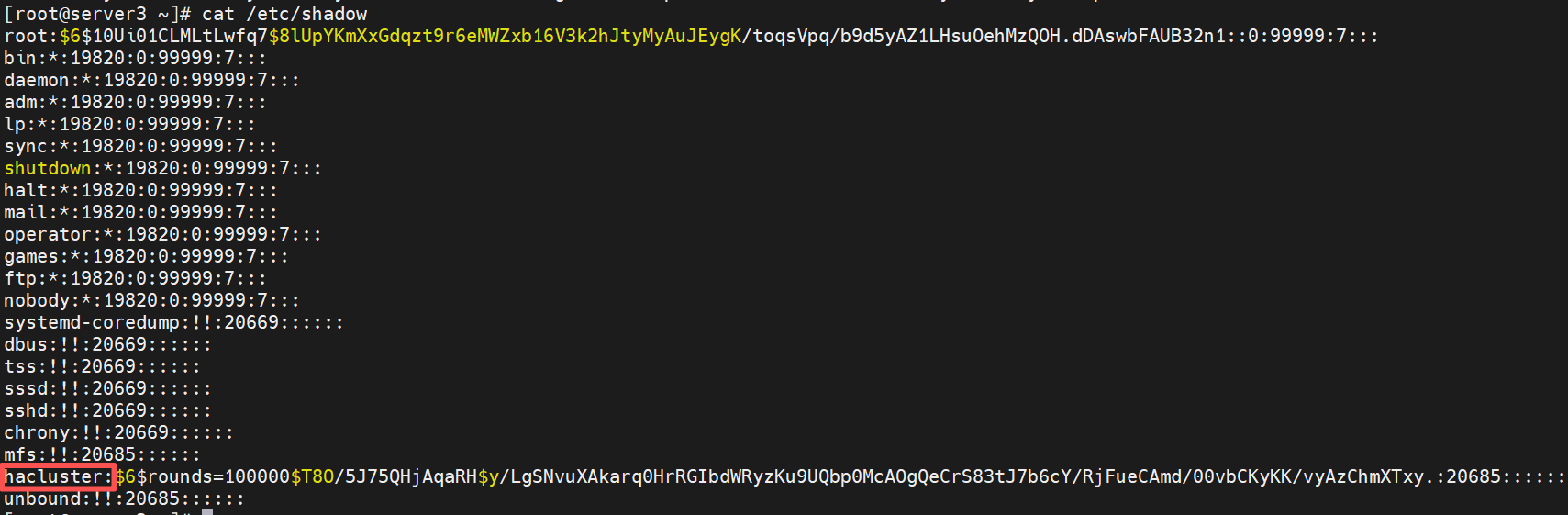

在 server3 启动服务，验证密码是否设置成功

bash 复制代码

[root@server3 yum.repos.d]# cd
[root@server3 ~]# systemctl enable --now pcsd
[root@server3 ~]# cat /etc/shadow

集群时间同步

bash 复制代码

[root@server1 ~]# systemctl restart chronyd
[root@server3 ~]# systemctl restart chronyd

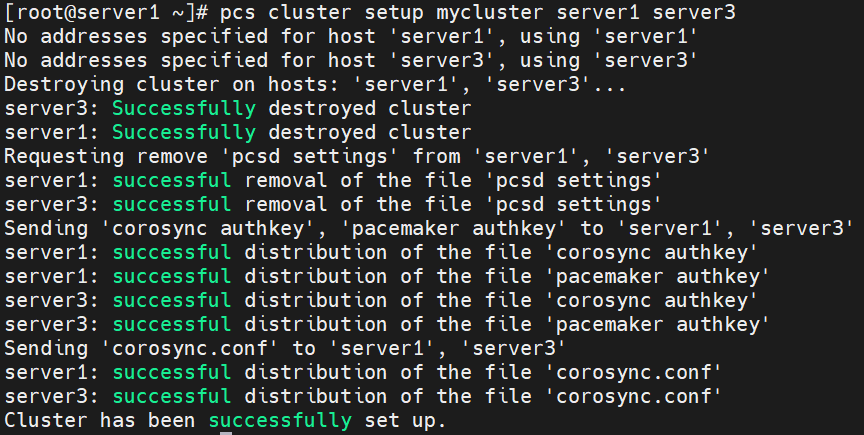

使用 hacluster 用户、密码 westos，完成 server1 和 server3 两台节点之间 pcs 集群认证，节点互信，后续才能组建集群

bash 复制代码

[root@server1 ~]# pcs host auth server1 server3 -u hacluster -p westos

基于已完成 pcs host auth 认证的节点 server1、server3，生成集群配置文件，集群名称：mycluster

bash 复制代码

[root@server1 ~]# pcs cluster setup mycluster server1 server3

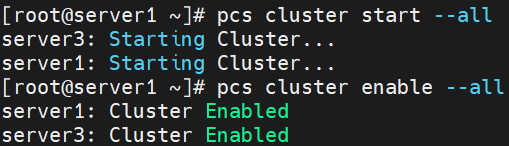

在集群全部节点上启动 pacemaker + corosync 集群服务，并设置自启动

bash 复制代码

[root@server1 ~]# pcs cluster start --all
[root@server1 ~]# pcs cluster enable --all

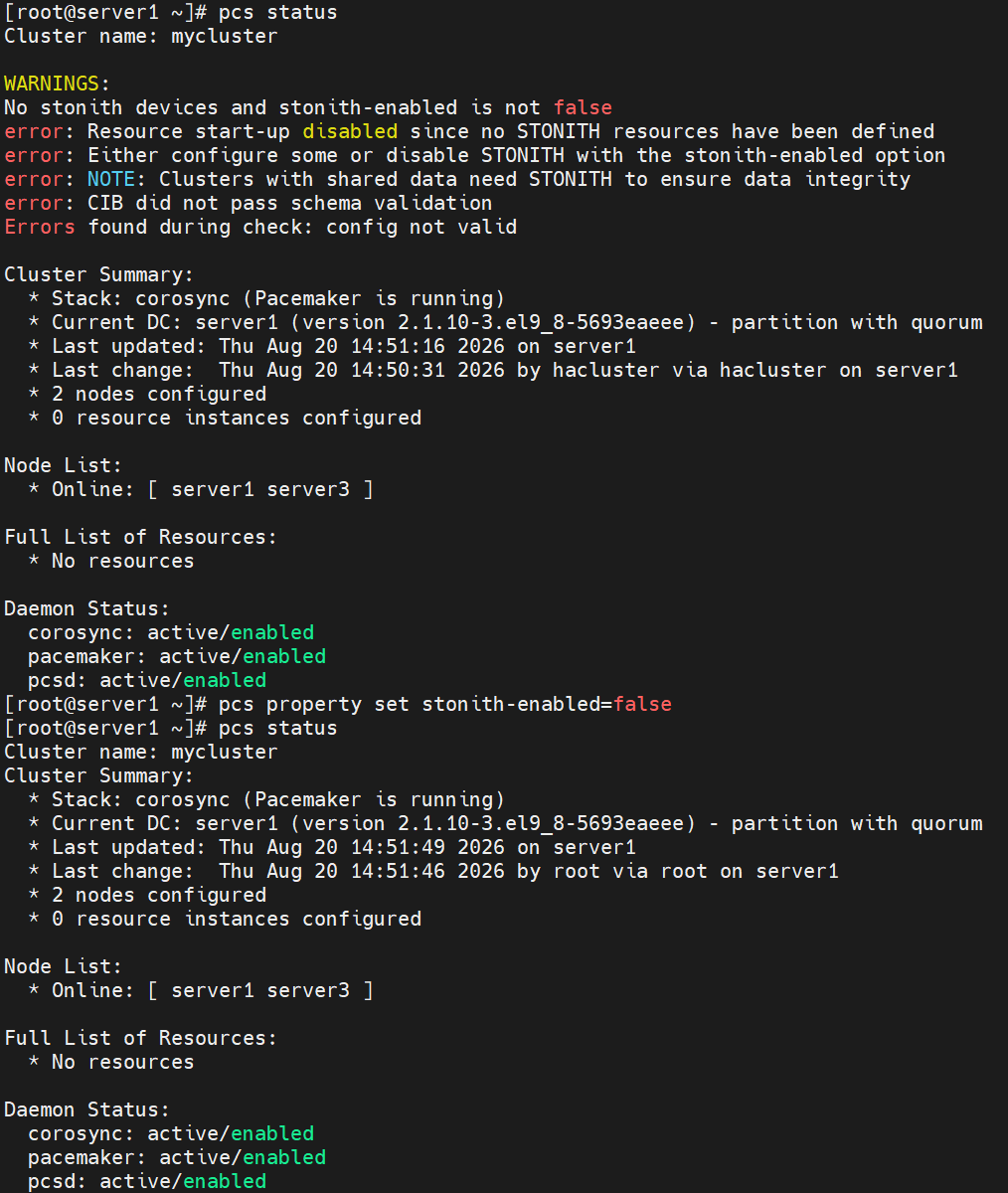

查看集群状态，server1 和 server3 在线，同时禁用 STONITH（隔离设备）

bash 复制代码

[root@server1 ~]# pcs status
[root@server1 ~]# pcs property set stonith-enabled=false

针对双节点 Pacemaker 集群：丢失仲裁时，集群继续运行资源，不会自动停止业务

bash 复制代码

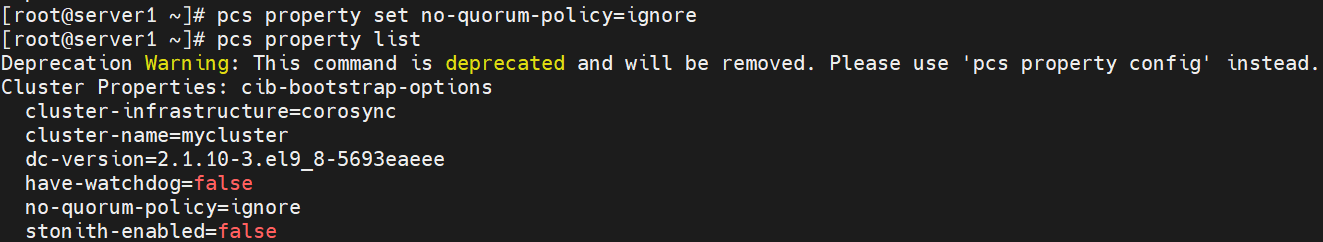

[root@server1 ~]# pcs property set no-quorum-policy=ignore
[root@server1 ~]# pcs property list
# 查看 Pacemaker 集群全局属性，验证设置的 stonith-enabled、no-quorum-policy 是否生效

pcs resource create：创建集群资源
VIP：自定义资源名称
ocf:heartbeat:IPaddr2：资源代理（管理虚拟 IP）
ip=192.168.40.100：虚拟 IP 地址
cidr_netmask=24：子网掩码 255.255.255.0
op monitor interval=30s：监控操作，每 30 秒检测一次 VIP 是否正常

bash 复制代码

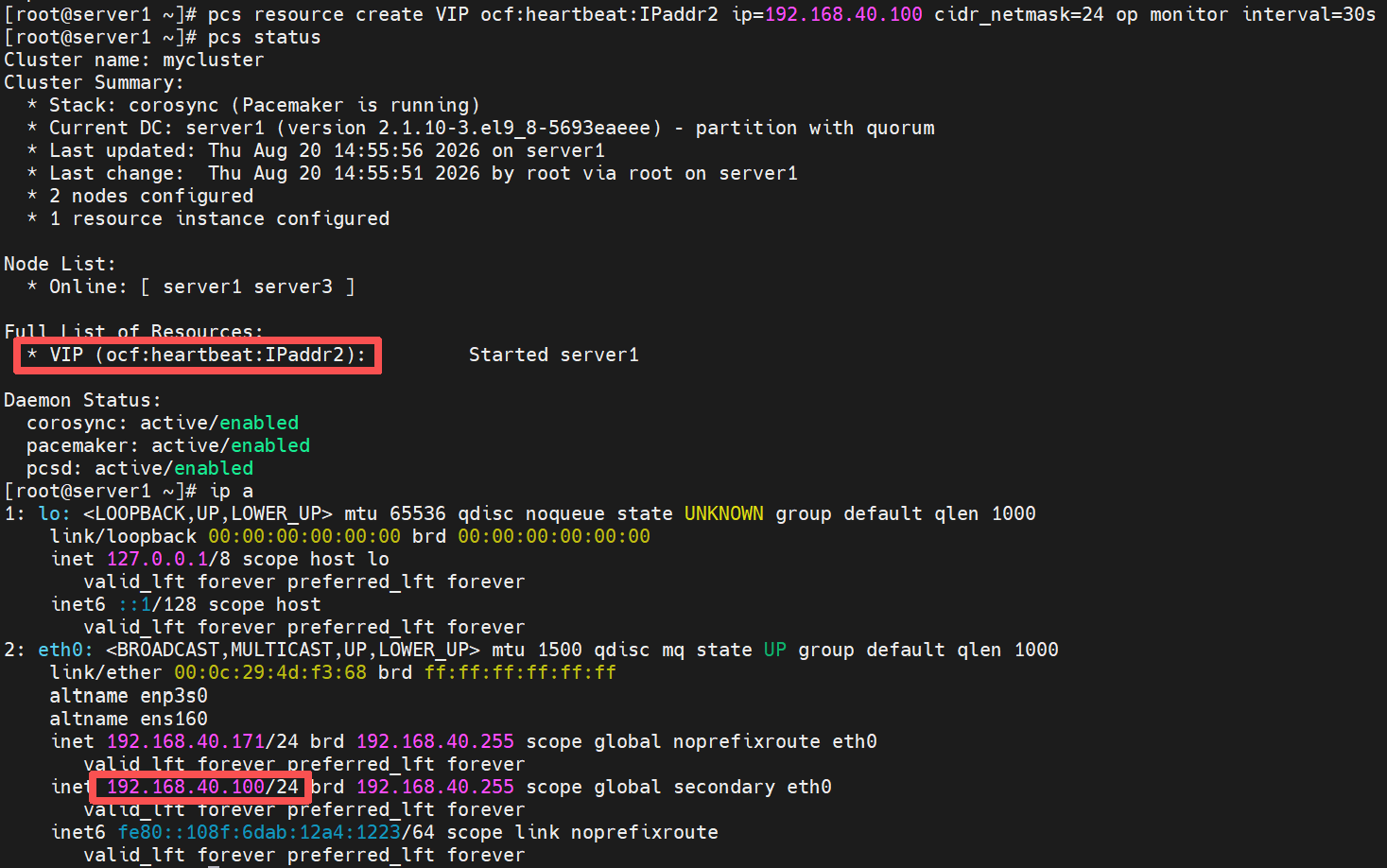

[root@server1 ~]# pcs resource create VIP ocf:heartbeat:IPaddr2 ip=192.168.40.100 cidr_netmask=24 op monitor interval=30s
[root@server1 ~]# pcs status

VIP 添加成功，且已绑定到节点上

所有节点添加VIP的解析

Pacemaker 管理 192.168.40.100 这个 VIP 资源，可以在 server1 ↔ server3 自动切换
所有节点 /etc/hosts 统一配置：192.168.40.100 mfsmaster
不管 VIP 飘到 server1 还是 server3，所有机器解析 mfsmaster 永远指向这个浮动 VIP

bash 复制代码

[root@server1 ~]# vim /etc/hosts

MooseFS Master 的元数据文件（mfsmaster.cfg、changelog、metadata）需要存放在共享存储

外置存储服务器提供 iSCSI Target（共享磁盘 LUN）
server1、server3 安装 initiator，挂载这块共享块设备
Pacemaker 控制：同一时间只允许其中一台节点挂载该共享盘（防止双写损坏数据）
配合约束：VIP、mfsmaster、文件系统资源三者同节点漂移

bash 复制代码

[root@server1 ~]# yum install -y iscsi-initiator-utils
[root@server3 ~]# yum install -y iscsi-initiator-utils

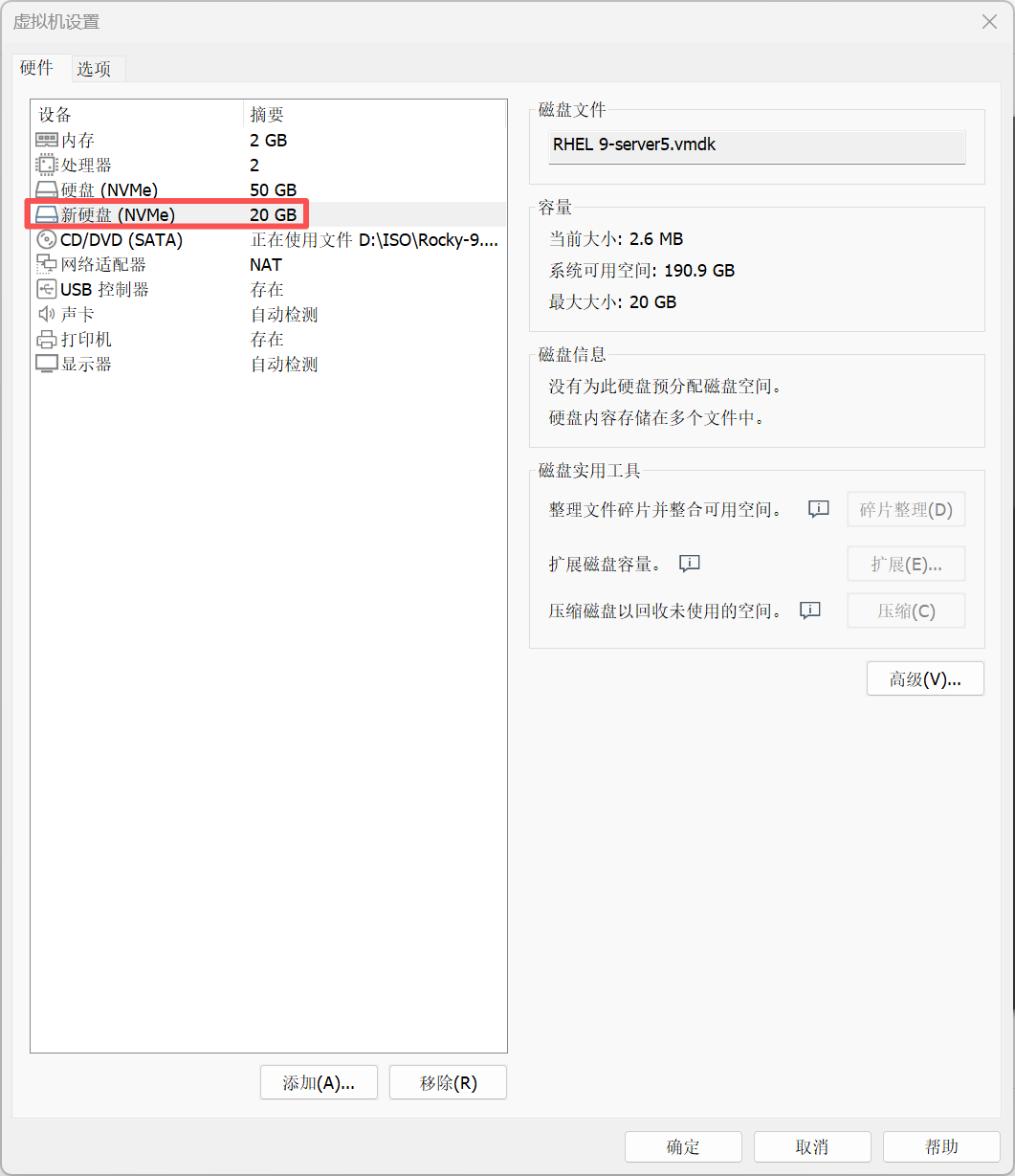

server5关机，添加一块新硬盘

server5 即 client 作为共享存储服务器，对外提供一块共享块磁盘，给 Pacemaker 集群的 server1/server3 挂载，存放 MooseFS Master 元数据。

bash 复制代码

[root@server5 ~]# yum install -y targetcli
[root@server5 ~]# systemctl enable --now target

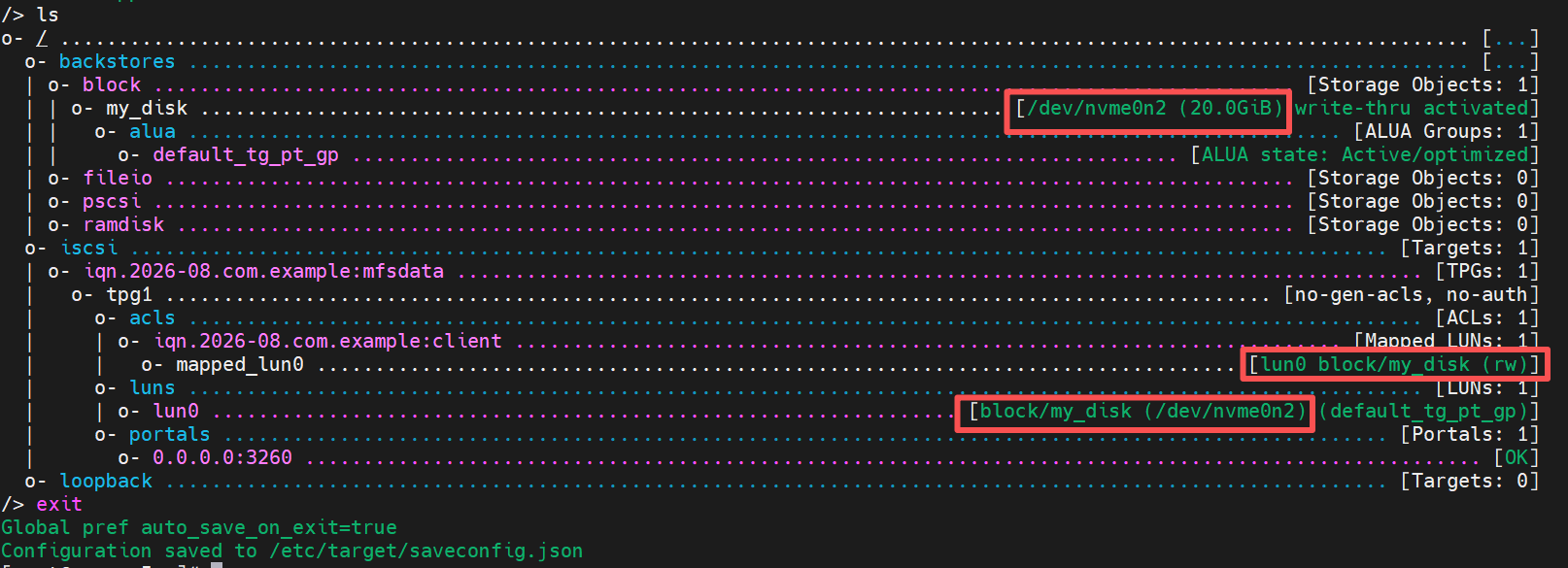

[root@server5 ~]# targetcli
/> /backstores/block create my_disk /dev/nvme0n2
# 创建后端块存储：把本地磁盘 /dev/nvme0n2 命名为 my_disk
/> /iscsi create iqn.2026-08.com.example:mfsdata
# 创建 iSCSI Target（共享存储对外标识 IQN），自定义IQN名称，标识这个共享盘用于mfs元数据
/> /iscsi/iqn.2026-08.com.example:mfsdata/tpg1/luns create /backstores/block/my_disk
# 创建 LUN：把上面的 my_disk 映射给这个iSCSI目标
/> /iscsi/iqn.2026-08.com.example:mfsdata/tpg1/acls create iqn.2026-08.com.example:client
# 创建 ACL 访问控制：只允许 IQN = iqn.2026-08.com.example:client 的客户端连接
/> ls
# 确认无误后退出
/> exit

注意：这里给两台机器用同一条 ACL 并不会出现问题，但后续加入 SBD 服务，在重启时会产生大量报错，故建议使用两条，详见6.2.4

iSCSI Initiator 客户端即 server1 和 server3 配置，客户端 IQN 必须和 server5（target 服务端）ACL 里允许的名称完全一致，否则无法连接共享存储

bash 复制代码

[root@server1 ~]# vim /etc/iscsi/initiatorname.iscsi

bash 复制代码

[root@server1 ~]# scp /etc/iscsi/initiatorname.iscsi server3:/etc/iscsi/
[root@server1 ~]# iscsiadm -m discovery -t st -p 192.168.40.175
# 发现远端iSCSI Target

如果之前有发现失败的情况，执行systemctl restart iscsid，再执行上面的指令

登录本机已发现保存的全部 iSCSI Target

-m node：node 模式，管理已经发现保存的 iSCSI 目标
-l = --login：登录（建立 iSCSI 会话，接入远端共享块设备）

bash 复制代码

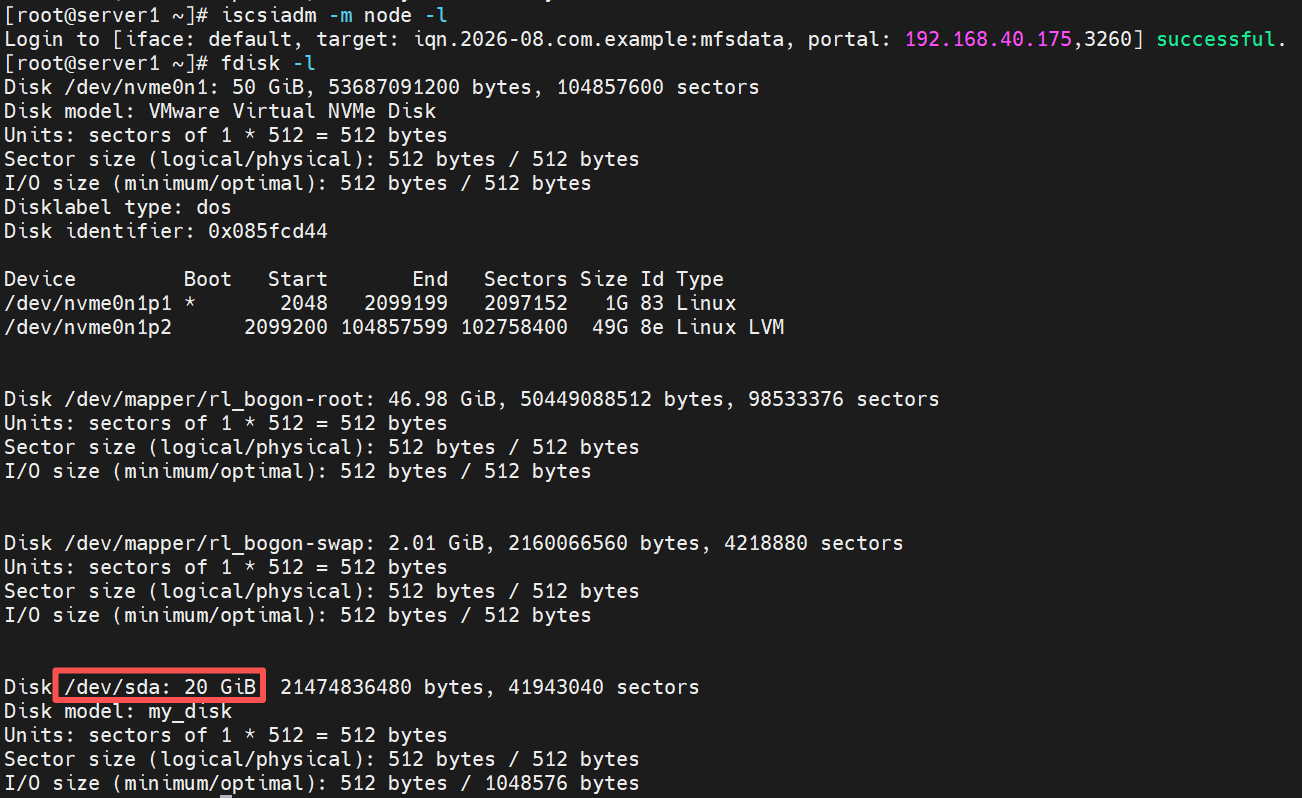

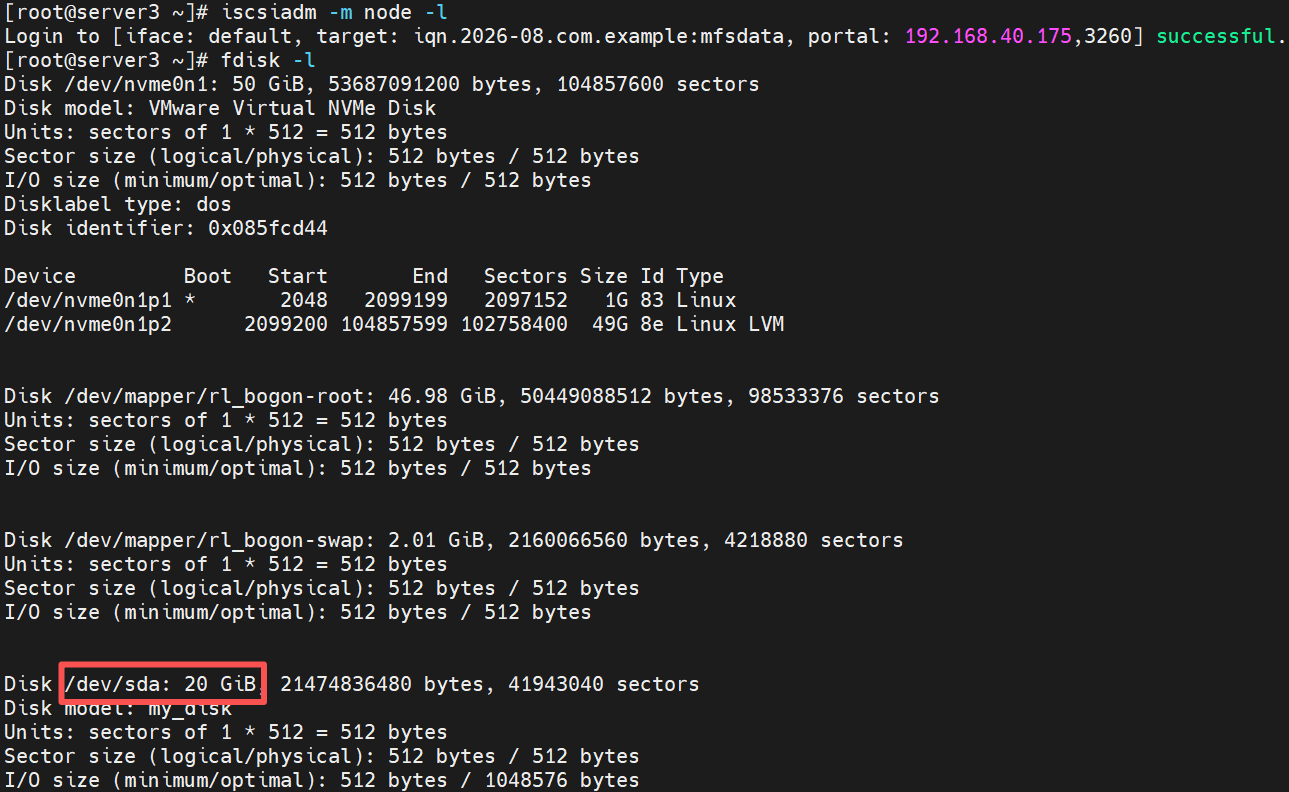

[root@server1 ~]# iscsiadm -m node -l
[root@server1 ~]# fdisk -l

server3 同上

分区

bash 复制代码

[root@server1 ~]# fdisk /dev/sda

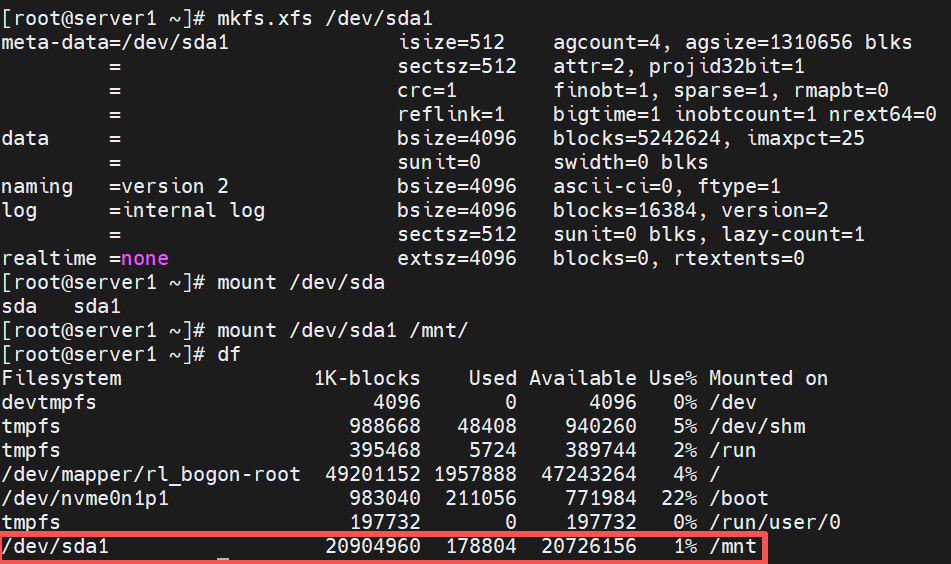

格式化后挂载

先将iSCSI共享分区/dev/sda1格式化后临时挂载到/mnt作为中转目录，把/var/lib/mfs中原有的 MFS 元数据完整复制至该共享分区；完成数据迁移后卸载/mnt，再将/dev/sda1正式挂载到/var/lib/mfs。挂载后/var/lib/mfs 下的旧文件还存在本地磁盘，但是被挂载盖住看不见了，访问/var/lib/mfs读写的实际是共享分区内的数据，无需修改MFS配置，后续可由 Pacemaker 控制节点间自动挂载切换，实现 mfsmaster 高可用

bash 复制代码

[root@server1 ~]# mkfs.xfs /dev/sda1
[root@server1 ~]# mount /dev/sda1 /mnt/
[root@server1 ~]# df

把 mfsmaster 核心元数据迁移到共享存储

bash 复制代码

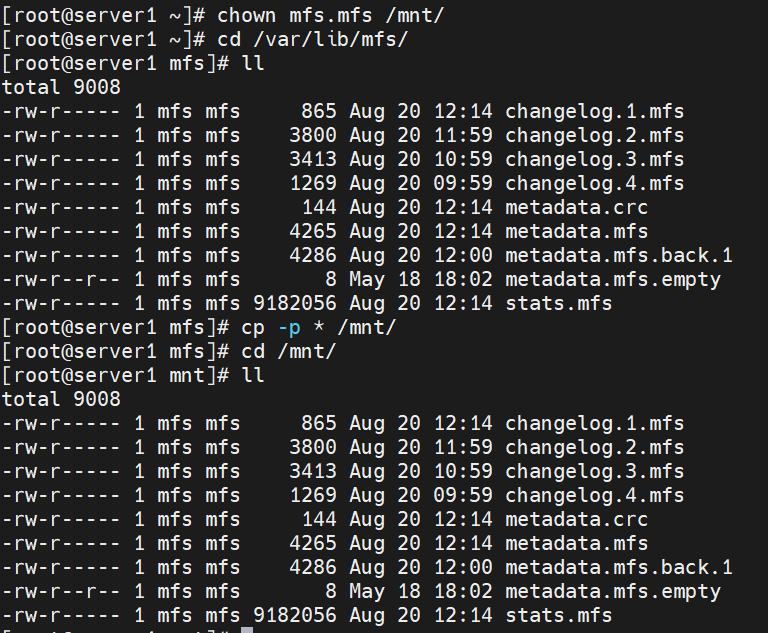

[root@server1 ~]# chown mfs.mfs /mnt/
# 修改共享挂载目录 /mnt 的属主、属组为 mfs:mfs，MooseFS 的运行用户是 mfs，如果权限不对，mfsmaster 进程无法读写元数据文件，会启动失败
[root@server1 ~]# cd /var/lib/mfs/
# 进入本地原有 mfsmaster 元数据目录 /var/lib/mfs/
[root@server1 mfs]# cp -p * /mnt/
# 将全部元数据文件复制到共享磁盘 /mnt，-p 保留权限

bash 复制代码

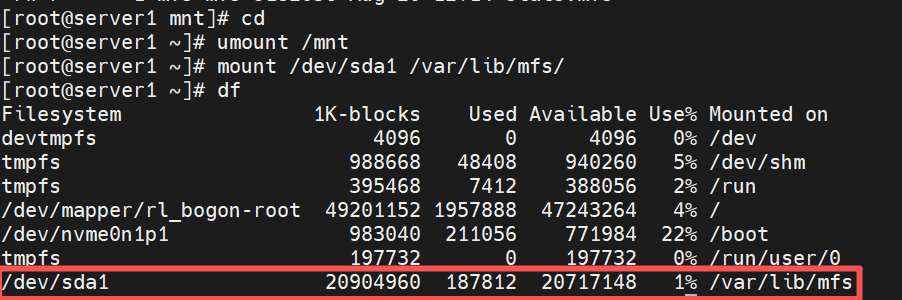

[root@server1 mnt]# cd
[root@server1 ~]# umount /mnt
[root@server1 ~]# mount /dev/sda1 /var/lib/mfs/
[root@server1 ~]# df

手动开启 moosefs-master 服务，测试服务是否正常

bash 复制代码

[root@server1 ~]# systemctl start moosefs-master.service

bash 复制代码

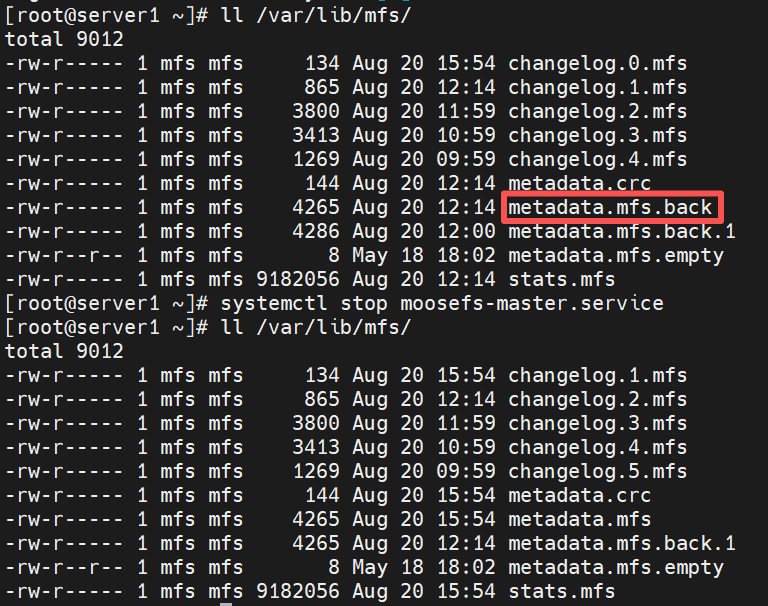

[root@server1 ~]# ll /var/lib/mfs/
[root@server1 ~]# systemctl stop moosefs-master.service

正常启动时有.back文件

卸载目录，继续配置 server3

bash 复制代码

[root@server1 ~]# umount /var/lib/mfs

安装 moosefs-master 服务所需安装包

bash 复制代码

[root@server3 ~]# yum install moosefs-master moosefs-cgi moosefs-cgiserv moosefs-cli

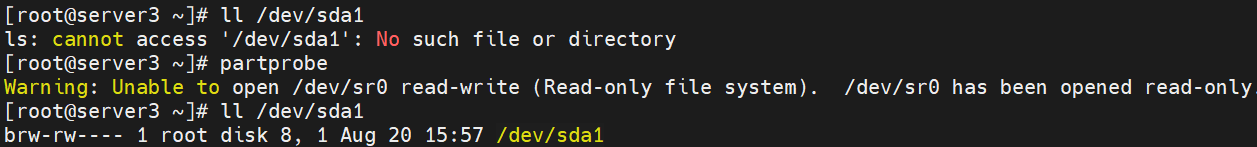

[root@server3 ~]# partprobe
[root@server3 ~]# ll /dev/sda1

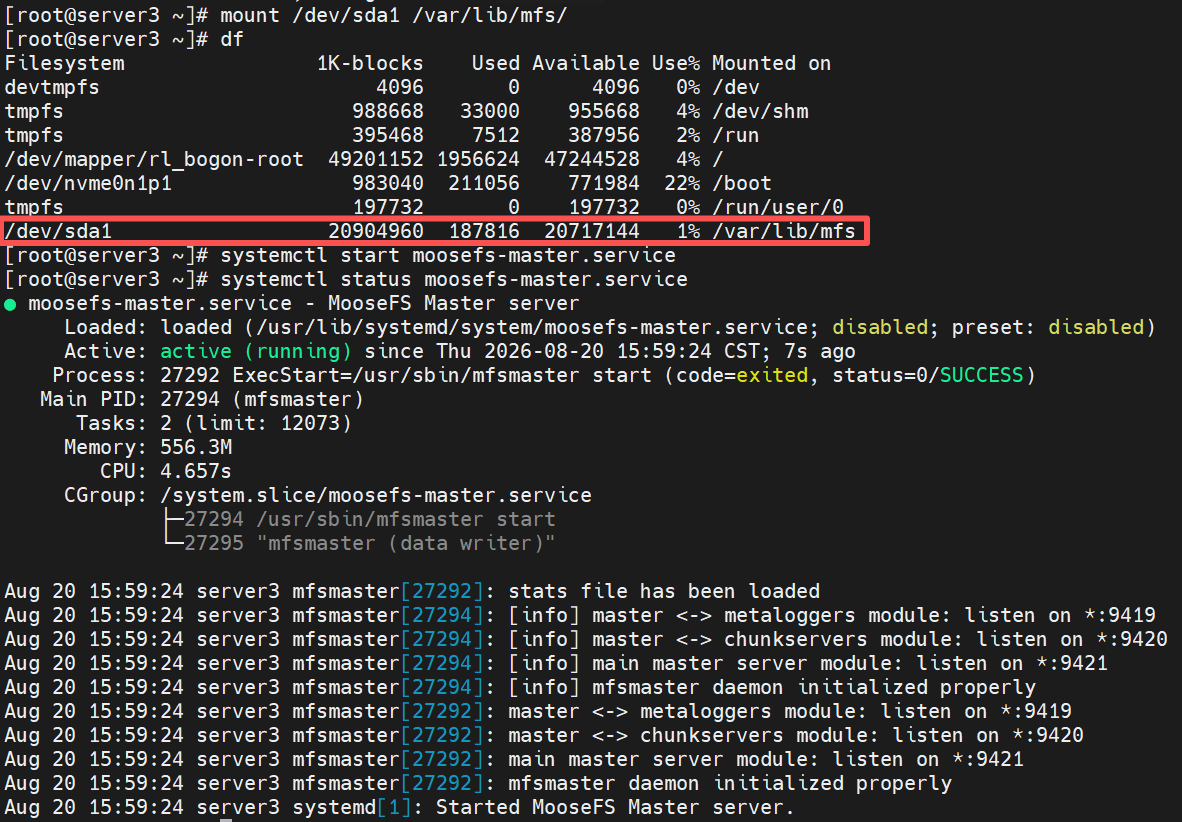

直接挂载/var/lib/mfs/，测试服务启动是否正常

bash 复制代码

[root@server3 ~]# mount /dev/sda1 /var/lib/mfs/
[root@server3 ~]# df
[root@server3 ~]# systemctl start moosefs-master.service
[root@server3 ~]# systemctl status moosefs-master.service

无误后手动关闭服务，取消挂载，并禁止两台机器的 moosefs-master 服务自启动，后续由 Pacemaker 完整管理

bash 复制代码

[root@server3 ~]# systemctl stop moosefs-master.service
[root@server3 ~]# systemctl disable moosefs-master.service
[root@server3 ~]# umount /var/lib/mfs

bash 复制代码

[root@server1 ~]# systemctl disable moosefs-master.service

创建共享磁盘资源 mfsdata ，交给 pacemaker 自动控制 /dev/sda1 是否挂载到 /var/lib/mfs，不再手动 mount/umount

pcs resource create mfsdata：新建集群资源，名称叫 mfsdata
ocf:heartbeat:Filesystem：使用 Filesystem 文件系统资源代理，用来管理磁盘挂载 / 卸载
device=/dev/sda1：要管理的 iSCSI 共享分区
directory=/var/lib/mfs：挂载目录
fstype=xfs：文件系统类型是 xfs
op monitor interval=1min：每 1 分钟检测一次磁盘挂载状态，故障就触发切换

bash 复制代码

[root@server1 ~]# pcs resource create mfsdata ocf:heartbeat:Filesystem device=/dev/sda1 directory=/var/lib/mfs fstype=xfs op monitor interval=1min

创建 MFS Master 服务资源 mfsmaster，pacemaker 自动启停 mfsmaster 服务

pcs resource create mfsmaster：新建资源，名称 mfsmaster
systemd:moosefs-master：调用 systemd 管理 moosefs-master 服务启停
op monitor interval=30s：每 30 秒检查一次 mfsmaster 进程存活状态，挂了就迁移资源

bash 复制代码

[root@server1 ~]# pcs resource create mfsmaster systemd:moosefs-master op monitor interval=30s

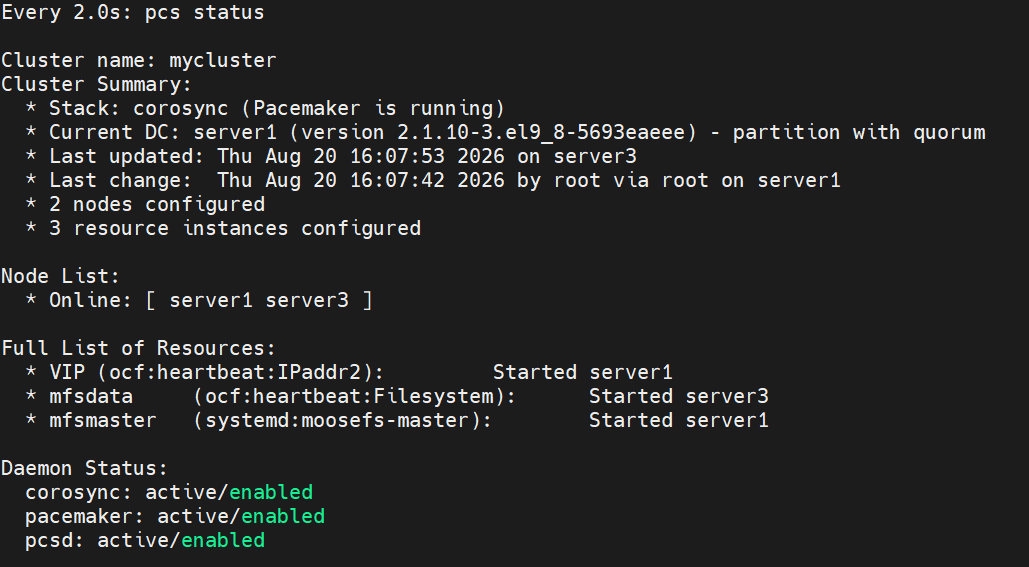

查看集群状态，这时VIP和资源不在同一节点

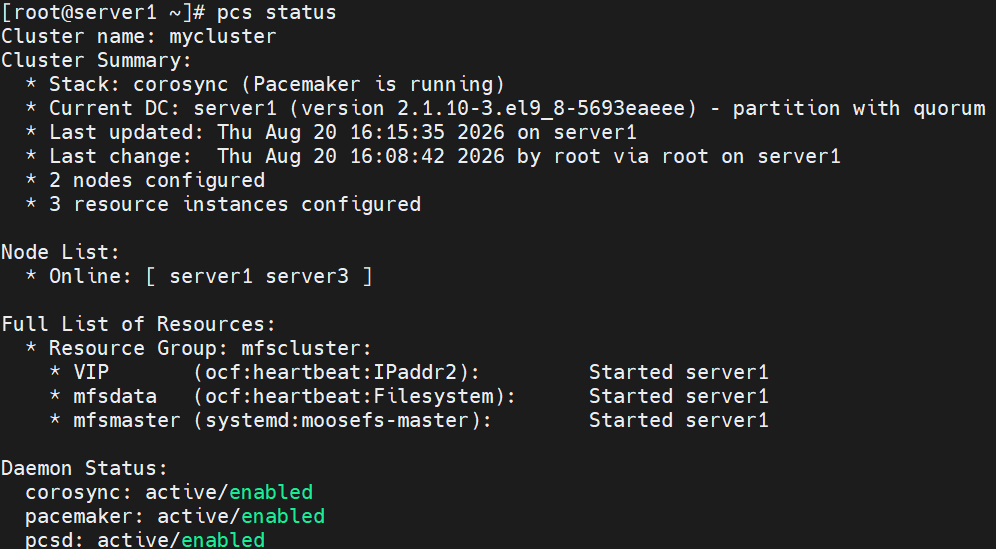

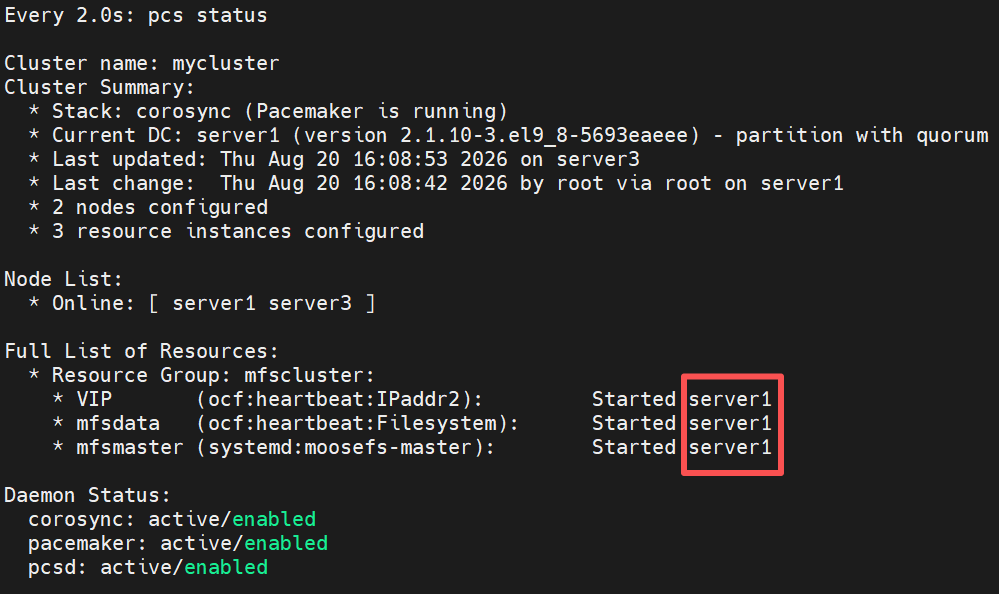

将虚拟 IP、共享磁盘挂载、MFS Master 服务划入名为 mfscluster 的资源组，三者绑定在同一节点，故障时整体迁移，实现完整的 mfsmaster 高可用集群调度

bash 复制代码

[root@server1 ~]# pcs resource group add mfscluster VIP mfsdata mfsmaster

开启 moosefs-chunkserver 服务，状态正常

bash 复制代码

[root@server2 ~]# systemctl start moosefs-chunkserver.service
[root@server4 ~]# systemctl start moosefs-chunkserver.service

此时 master 只显示VIP

client 接入分布式 MooseFS 文件系统，数据正常

bash 复制代码

[root@server5 ~]# mfsmount /mnt/mfs -H mfsmaster
[root@server5 ~]# cd /mnt/mfs/dir2
[root@server5 dir2]# mfsfileinfo fstab

当前资源在 server1

把 server1 设置为待机模式

bash 复制代码

[root@server1 ~]# pcs node standby

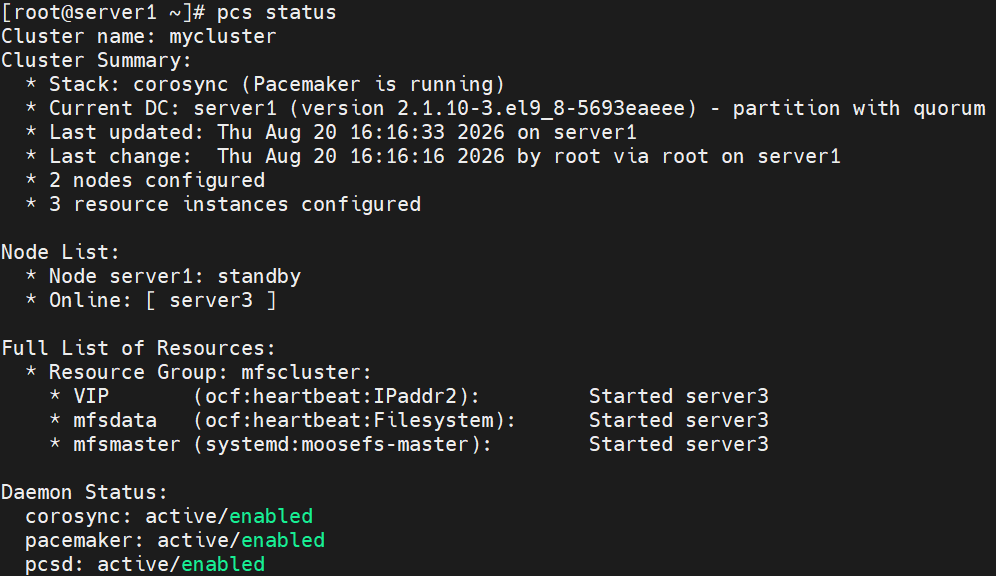

server3 接管

server1 恢复正常

bash 复制代码

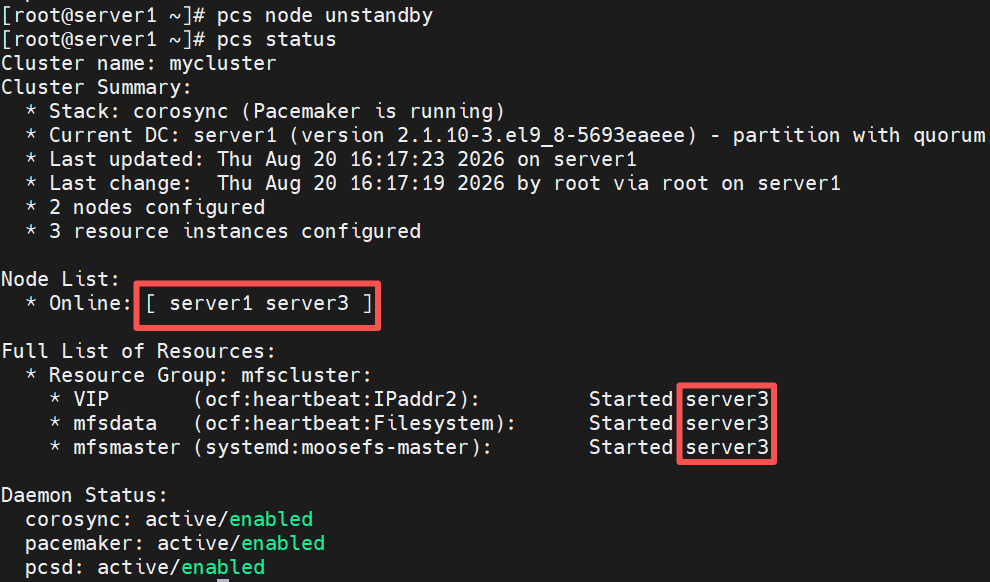

[root@server1 ~]# pcs node unstandby

server1上线，但不会主动接管，变成备节点

5 断电重启后恢复元数据

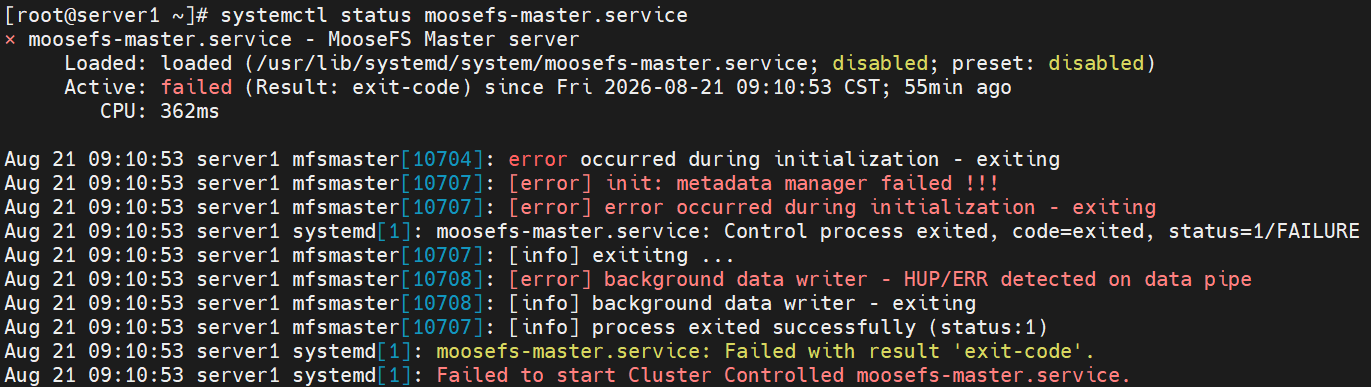

突然断电后重启虚拟机，会造成元数据丢失，mfsmaster 服务启动失败

资源在 server3，但两台 master 的 mfsmaster 服务均启动失败

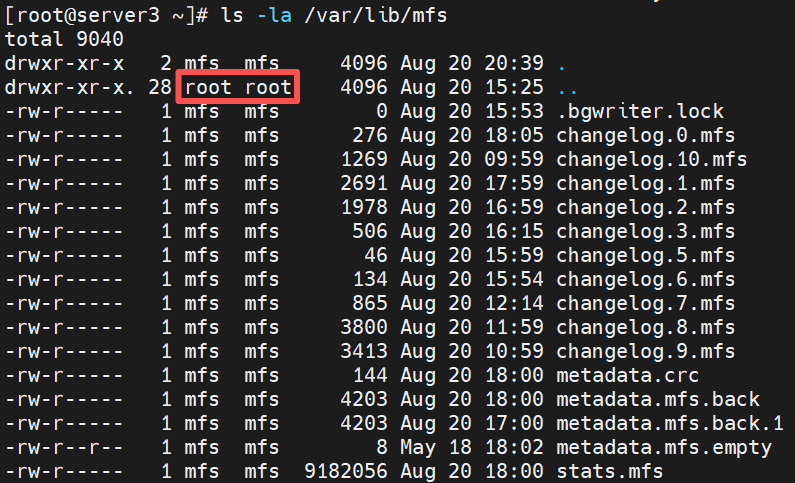

在server3上查看元数据metadata.mfs，没有

进行恢复操作前必须停止 mfsmaster 服务，否则文件占用会复制失败或数据错乱

bash 复制代码

[root@server3 ~]# cd /var/lib/mfs
[root@server3 mfs]# cp metadata.mfs.back metadata.mfs
# 用备份元数据覆盖损坏 / 丢失的主元数据文件，完成元数据恢复
[root@server3 mfs]# chown -R mfs:mfs /var/lib/mfs

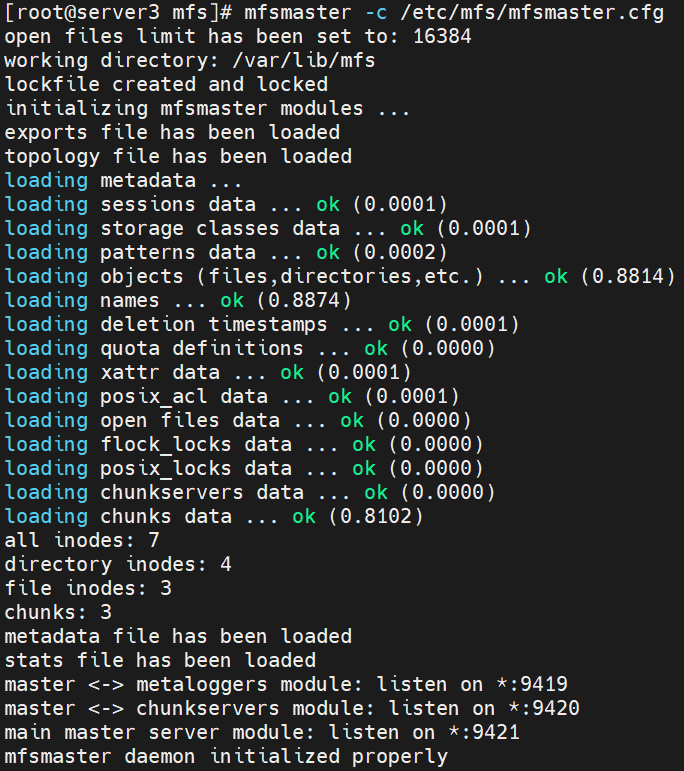

[root@server3 mfs]# mfsmaster -c /etc/mfs/mfsmaster.cfg
# 手动指定配置文件，前台启动 mfsmaster 服务，用来测试元数据是否恢复成功

恢复成功，尝试启动服务

bash 复制代码

[root@server3 mfs]# cd
[root@server3 ~]# pcs resource enable mfsmaster

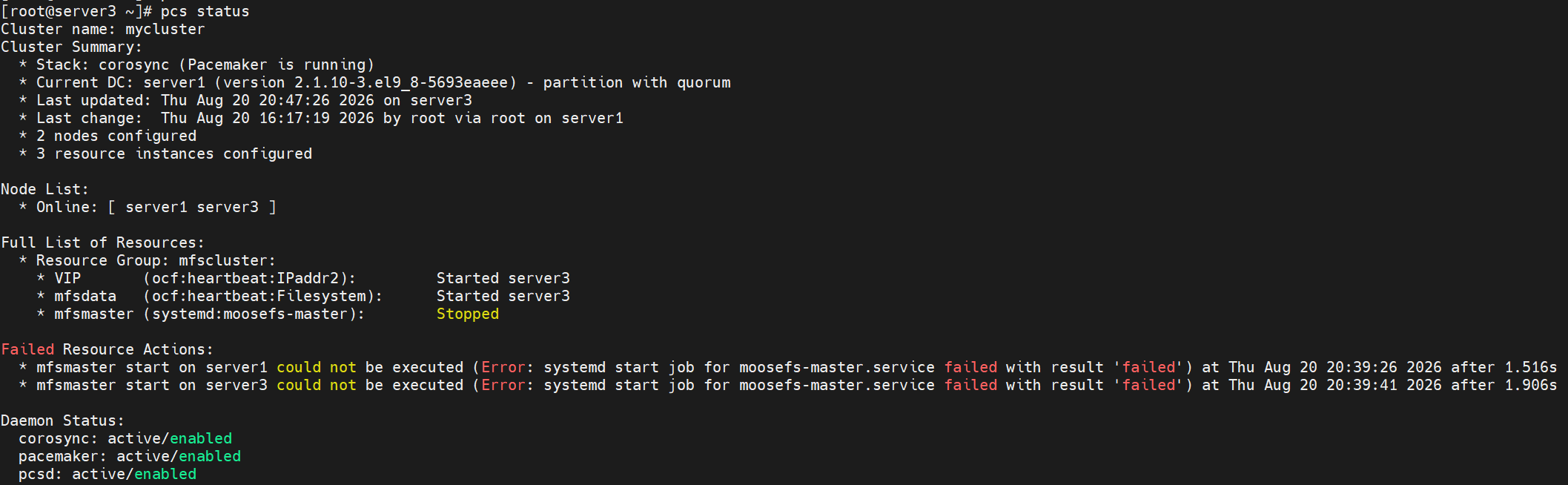

[root@server3 ~]# pcs status

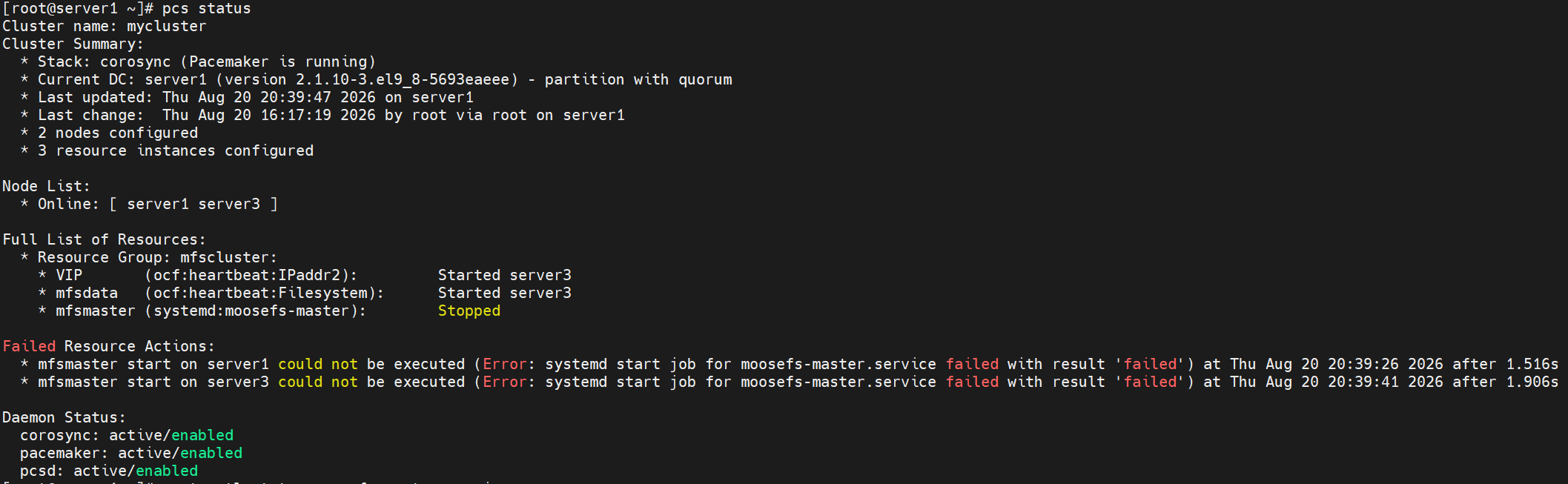

VIP、mfsdata 文件系统 已经在 server3 正常 Started
mfsmaster：Stopped

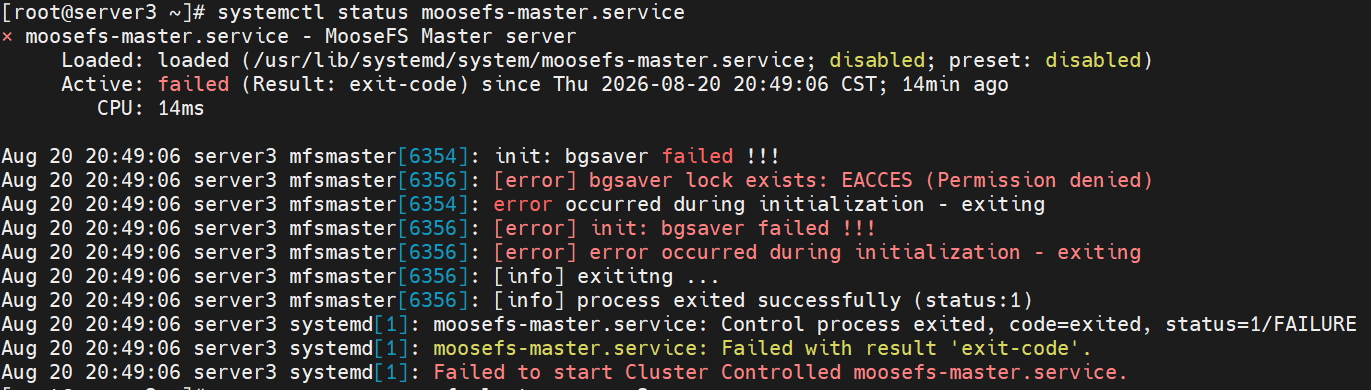

两个节点 server1、server3 尝试启动moosefs‑master.service全都失败 result 'failed'

大概率是lock 文件残留 ，清理 lock 文件，对 mfsmaster 资源执行清理操作：清除该资源历史故障记录、失败计数；清空集群保存的资源上次失败状态；让集群重新尝试调度、启动这个资源

bash 复制代码

[root@server3 ~]# systemctl stop moosefs-master
[root@server3 ~]# rm -f /var/lib/mfs/.mfsmaster.lock
[root@server3 ~]# ll /var/lib/mfs/
[root@server3 ~]# pcs resource cleanup mfsmaster

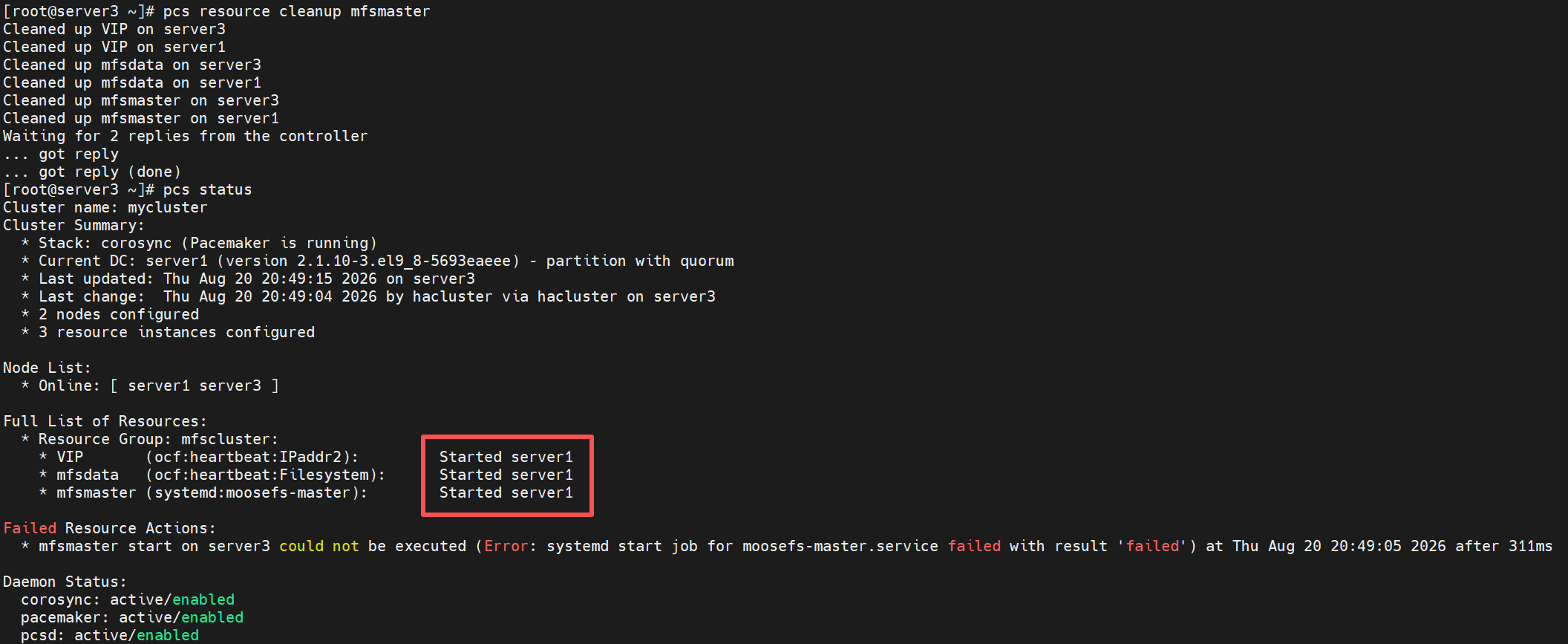

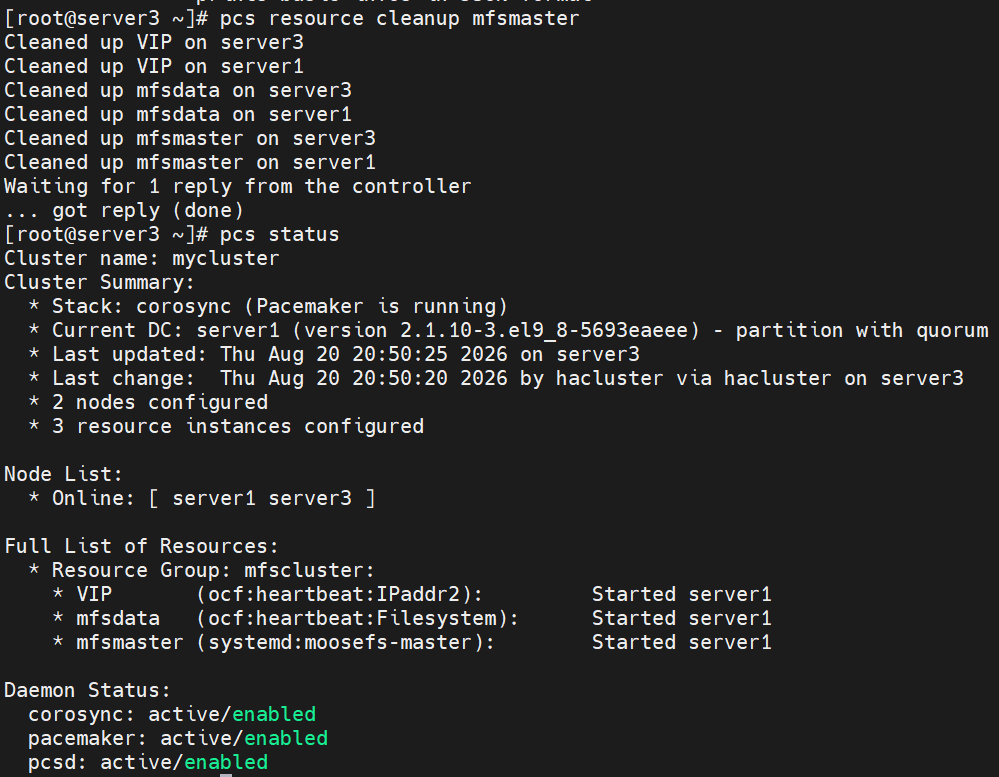

集群状态正常，删除失败记录

bash 复制代码

[root@server3 ~]# pcs resource cleanup mfsmaster
# 重置资源的"失败计数"和"失败历史"，并强制 Pacemaker 重新探测资源当前的真实状态
[root@server3 ~]# pcs status

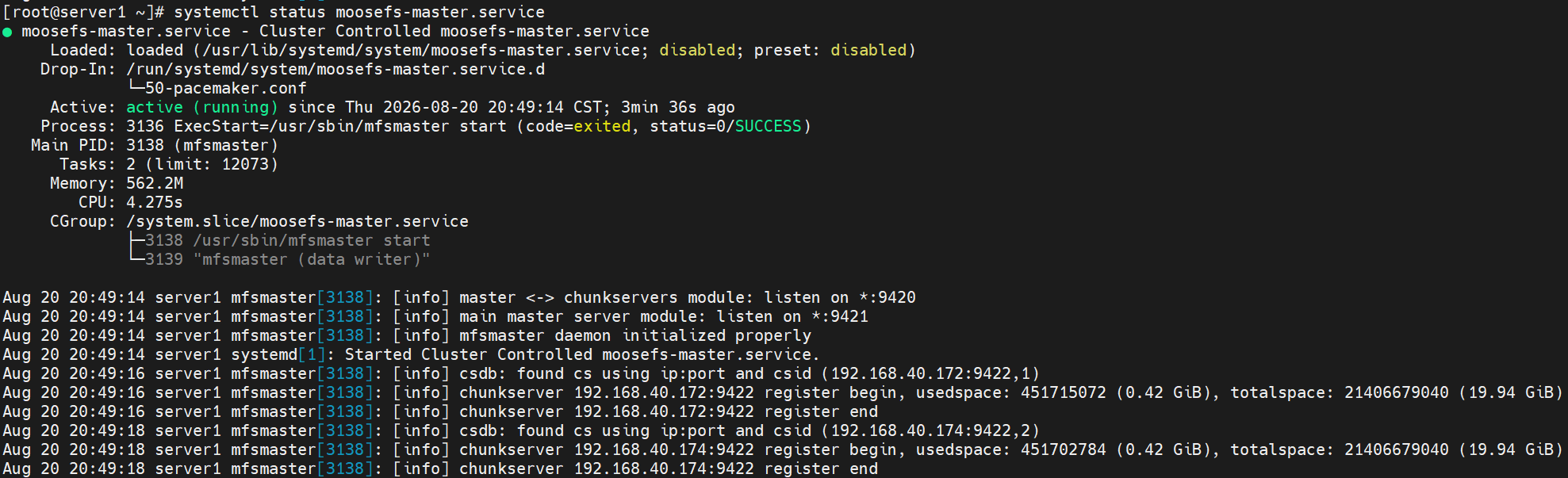

server1 的 moosefs-master 服务恢复正常

server3 依旧不正常

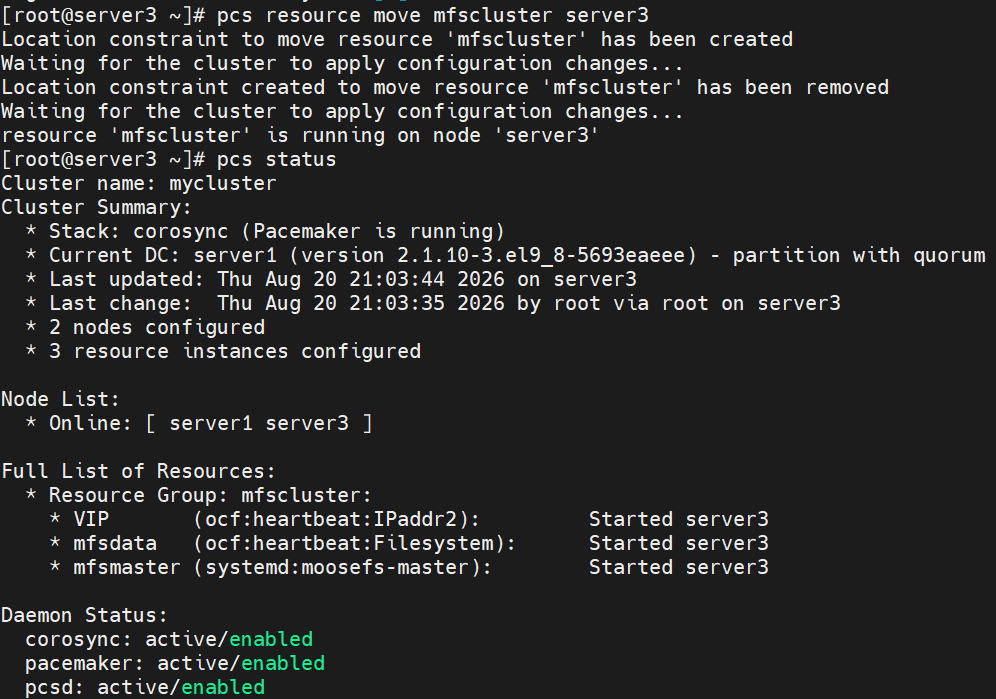

手动迁移资源到 server3，尝试恢复

bash 复制代码

[root@server3 ~]# pcs resource move mfscluster server3
[root@server3 ~]# pcs resource clear mfscluster
# 移除因手动操作（move 或 ban）而产生的临时位置限制

服务恢复正常

6 添加 SBD 服务

6.1 简介

SBD = STONITH Block Device（基于块设备的 STONITH 隔离） ，全称也常被释义为 Storage-Based Death，是 Pacemaker 高可用集群里核心的隔离（Fencing/STONITH）机制，用来防止脑裂（split-brain），保护共享存储数据安全。

基础组成部件

共享 SBD 块设备

所有集群节点都能读写的同一块独立磁盘 / 分区，专门用于存储两类信息：各节点周期性上报的存活心跳记录、用于隔离故障节点的投毒消息（poison pill）。
Watchdog 看门狗

看门狗分为物理硬件看门狗（物理服务器）和软件模拟看门狗 softdog（虚拟机实验环境）。

运行规则：SBD 守护进程必须周期性向看门狗发送 "喂狗" 信号；一旦长时间收不到喂狗信号，看门狗会直接强制整机重启。
sbd 守护进程 + Corosync/Pacemaker

sbd 负责读写共享盘心跳、解析投毒指令、操作看门狗；Corosync 负责集群节点间通信与故障判定；Pacemaker 负责资源调度。

正常运行流程

集群全部节点启动 sbd 服务，服务启动后加载看门狗驱动，持续对本机看门狗执行喂狗操作。
每个节点周期性向共享 SBD 磁盘写入自身心跳，宣告本机存活。
所有节点读取共享磁盘上其他节点的心跳记录，互相感知在线状态。
Pacemaker 根据集群状态，在正常节点上启动资源组（VIP、共享磁盘挂载、mfsmaster），对外提供服务。

故障判定、投毒、隔离完整流程

集群网络出现中断，Corosync 无法收到某个节点的通信报文，同时共享盘读取到该节点心跳超时，集群判定此节点故障。
正常运行的节点向共享 SBD 块设备写入一条投毒消息，标记目标故障节点，下达隔离重启指令。
故障节点上运行的 sbd 进程读取到共享磁盘内属于自己的投毒指令。
sbd 立刻停止向本机看门狗发送喂狗信号。

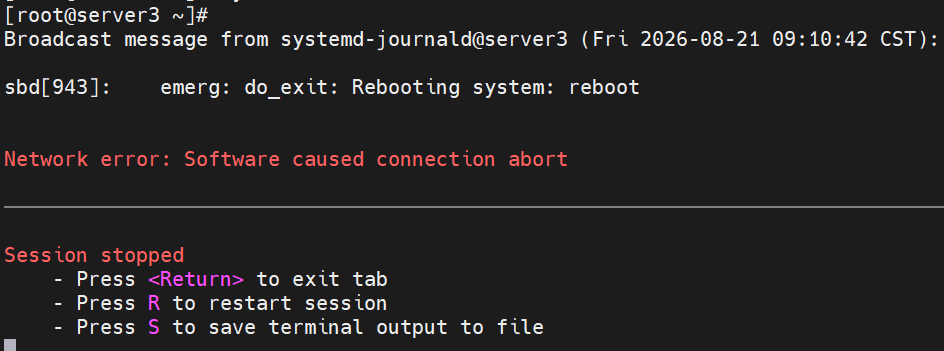

看门狗等待超时，直接强制重启故障节点。
故障节点重启过程中，释放挂载的共享磁盘、释放虚拟 IP 等集群资源。
Pacemaker 确认节点隔离完成后，将整套资源组迁移至健康节点，重新启动 mfsmaster 服务，业务继续对外提供访问。

节点恢复上线流程

被隔离的节点完成重启，系统启动后 sbd 服务先行启动，重新喂看门狗，读取共享磁盘信息。
确认无针对本机的投毒指令后，节点正常加入集群，上报心跳。
集群管理员可根据业务需求，决定是否将资源回迁到此节点。

6.2 部署

6.2.1 准备共享磁盘

/dev/sda /dev/sdb 这种名字是内核动态分配 ，新增磁盘、重启 VMware 之后顺序会乱，sda/sdb 会漂移，绝对不能写 /dev/sdb1 到 pacemaker Filesystem 资源

bash 复制代码

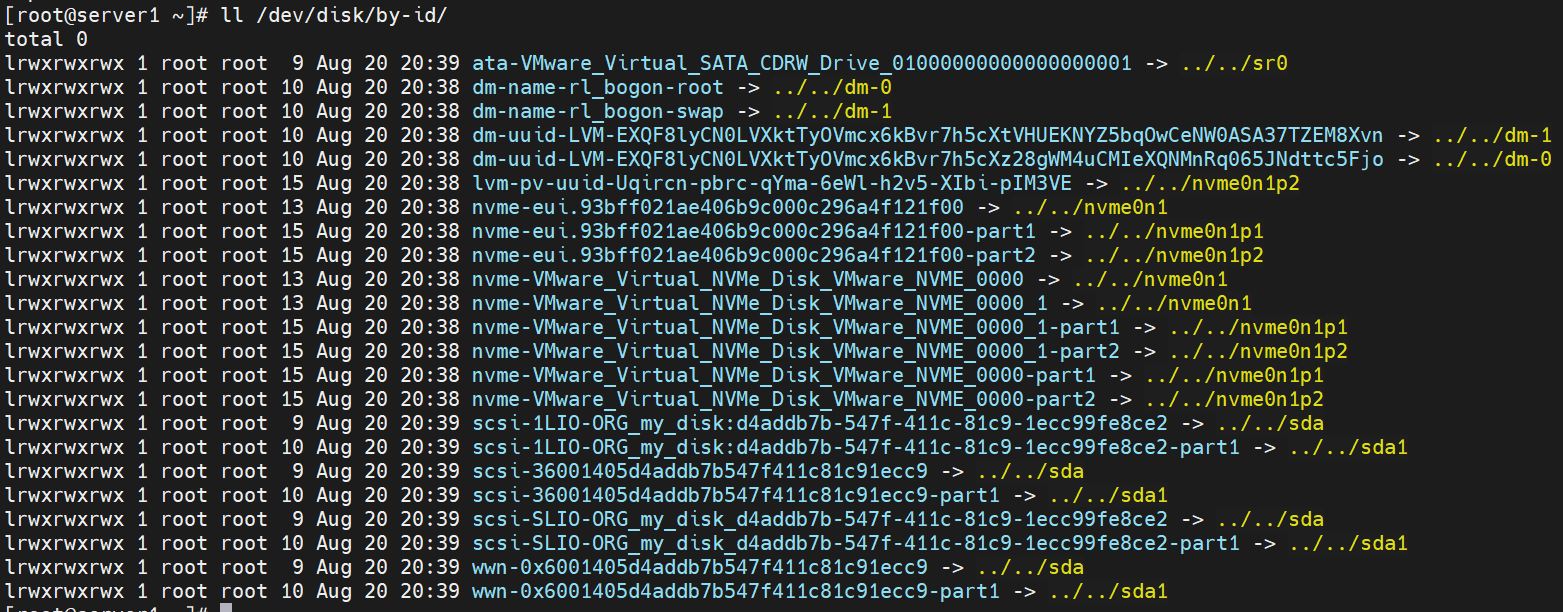

ll /dev/disk/by-id/

蓝色部分 by-id 是固定标识，不会变

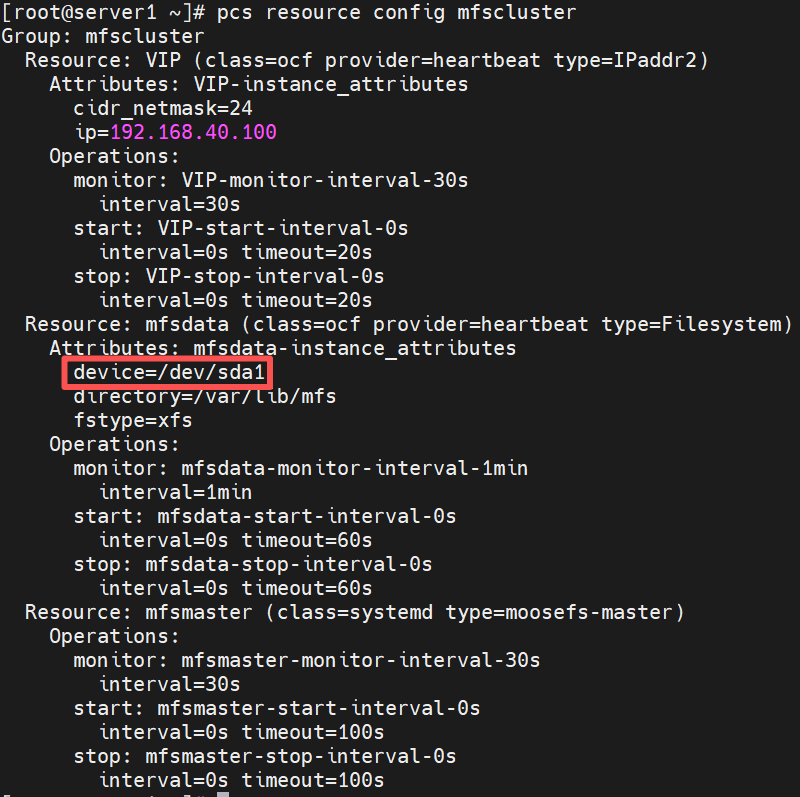

此时集群内的资源还是写的 /dev/sdb1

bash 复制代码

[root@server1 ~]# pcs resource config mfscluster

为防止漂移，建议写固定的 by-id

bash 复制代码

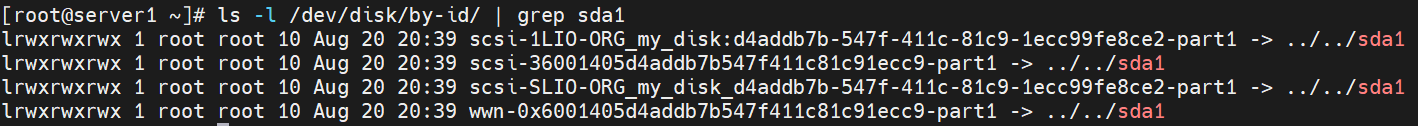

[root@server1 ~]# ls -l /dev/disk/by-id/ | grep sda1

scsi‑1LIO‑ORG_xxx‑part1
scsi‑36001405d4addb7b547f411c81c91ecc9‑part1
scsi‑SLIO‑ORG_xxx‑part1
wwn‑0x6001405d4addb7b547f411c81c91ecc9‑part1

四个等价，2、4选其一使用

1、3（带 LIO‑ORG）是 iSCSI Target 的 Inquiry 别名，如果 targetcli 改名字，这个 by‑id 名字会变，故不推荐使用

bash 复制代码

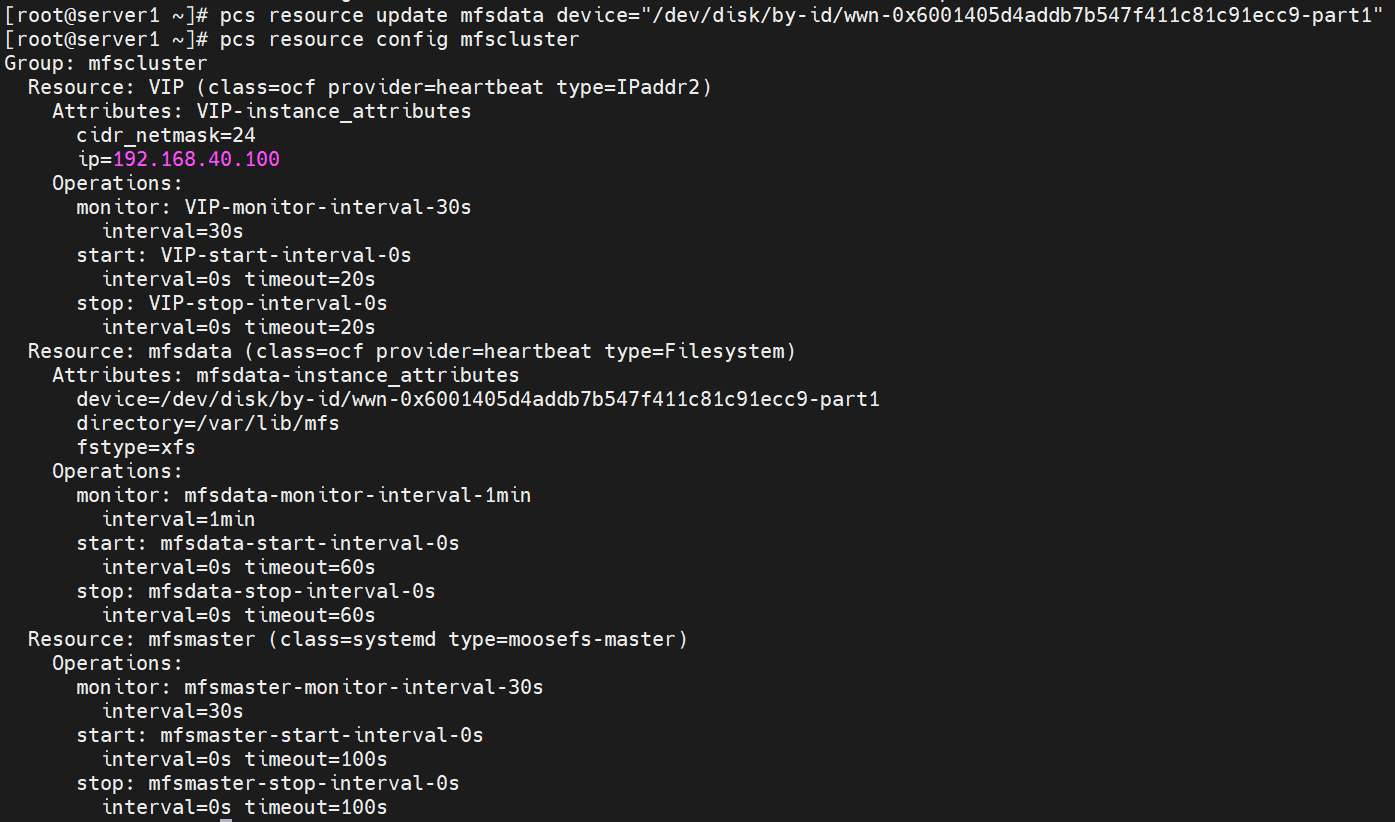

[root@server1 ~]# pcs resource update mfsdata device="/dev/disk/by-id/wwn-0x6001405d4addb7b547f411c81c91ecc9-part1"

需要新加一块磁盘，用作SBD

这里我是在装了 targetcli 的机器上创建的磁盘，但生产上不推荐，可以直接跳过这部分，用第二种做法

方法一

server5 关机，新加一块 1G 的磁盘

server1 和server3 上装需要的软件

bash 复制代码

dnf install -y sbd fence-agents-sbd

使用本机磁盘 /dev/nvme0n3，也就是新加的 1GB 磁盘，通过 targetcli 创建后端存储并新建 LUN 导出 iSCSI 共享盘

bash 复制代码

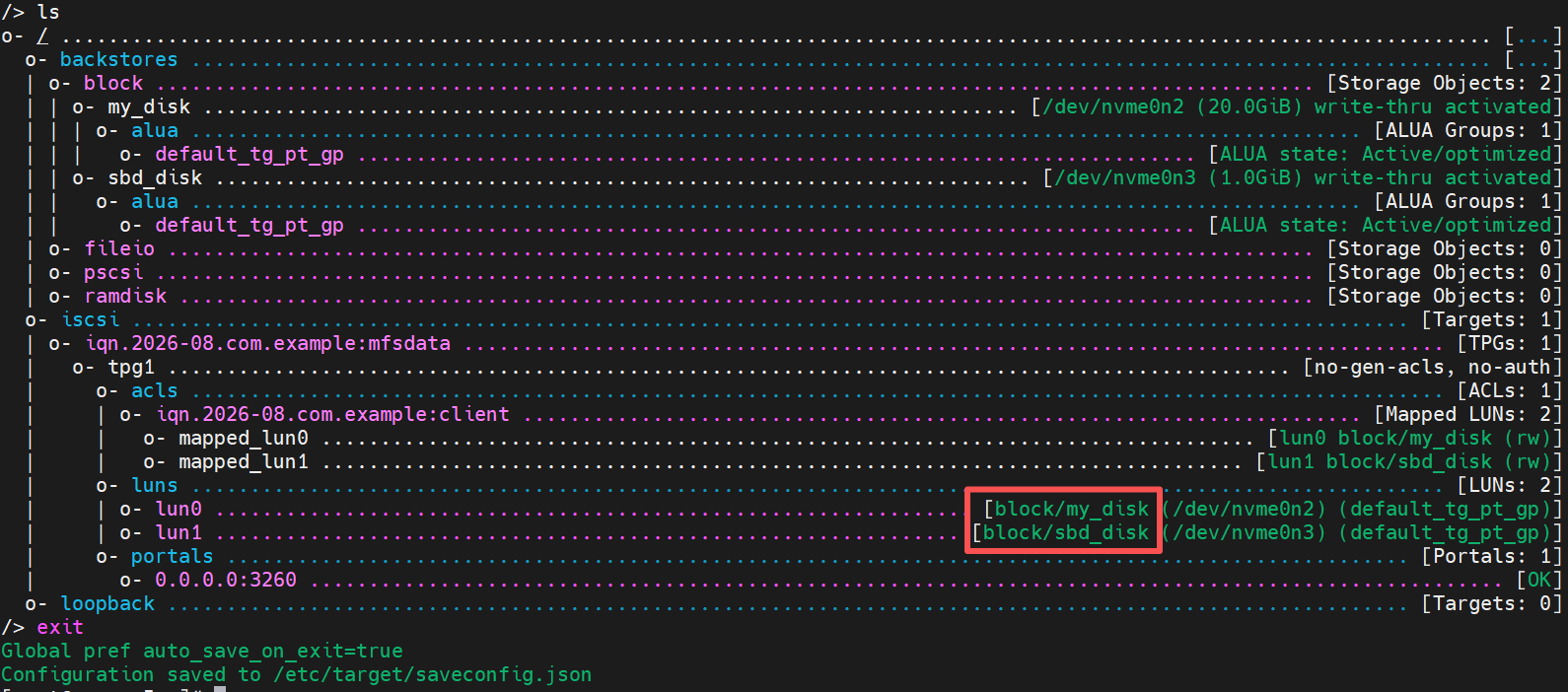

[root@server5 ~]# targetcli
/> /backstores/block/ create sbd_disk /dev/nvme0n3
# 创建后端块存储：命名sbd_disk，使用本机分区 /dev/nvme0n3
/> /iscsi/iqn.2026-08.com.example:mfsdata/tpg1/luns create /backstores/block/sbd_disk
# 创建iSCSI目标，把上面的sbd_disk映射成LUN对外共享
/> exit

登出再登录，清理旧会话、重新挂载识别共享磁盘

bash 复制代码

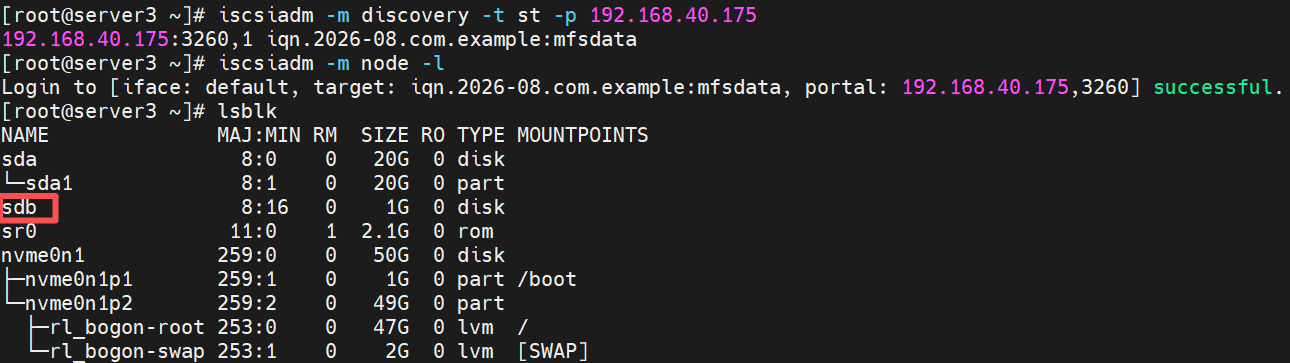

[root@server1 ~]# iscsiadm -m node -T iqn.2026-08.com.example:mfsdata -p 192.168.40.175 --logout
[root@server1 ~]# iscsiadm -m discovery -t st -p 192.168.40.175
[root@server1 ~]# iscsiadm -m node -T iqn.2026-08.com.example:mfsdata -p 192.168.40.175:3260 --login
[root@server1 ~]# lsblk

server3 操作相同

在server1叫 sdb

server3叫 sdc

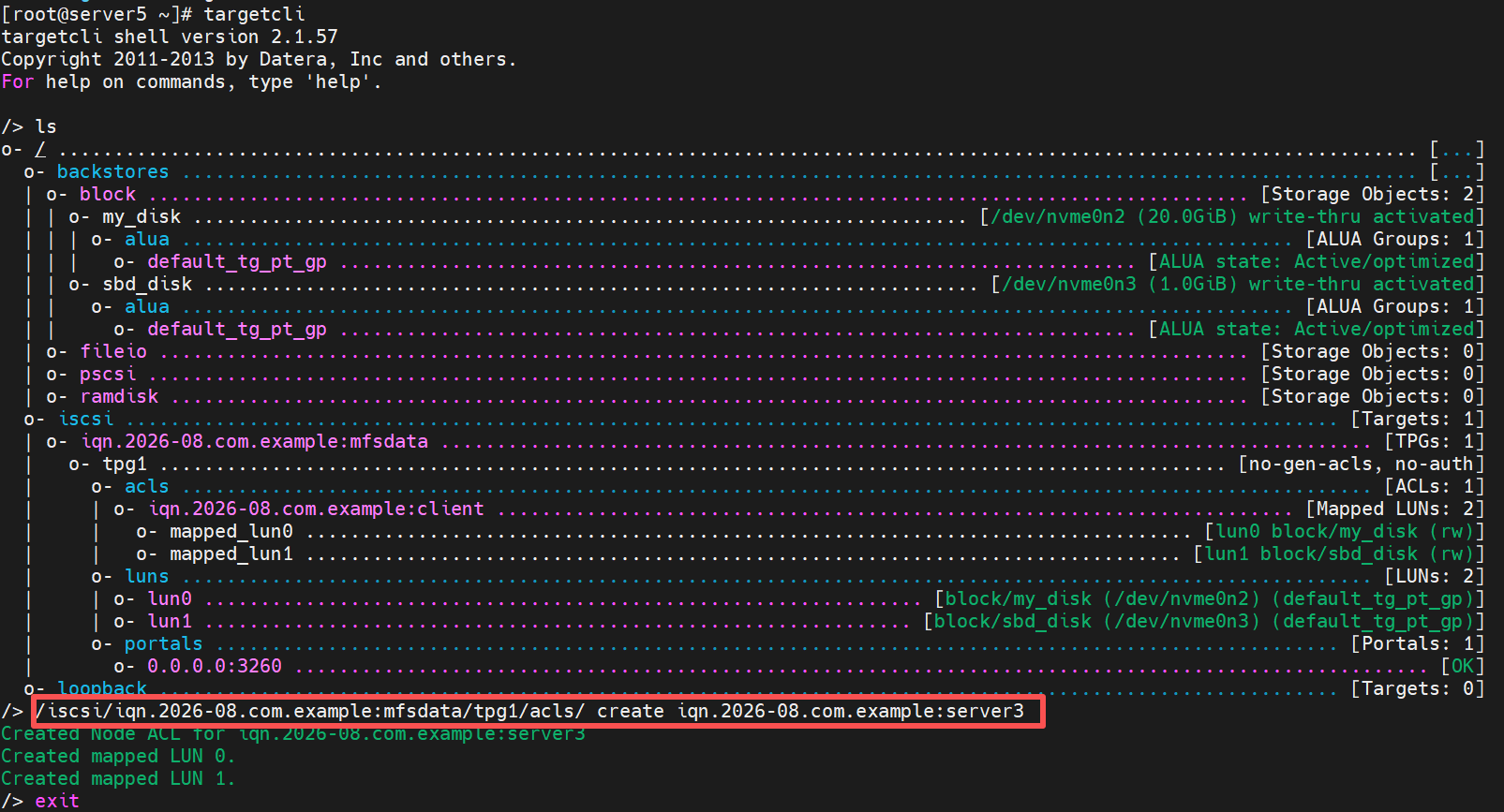

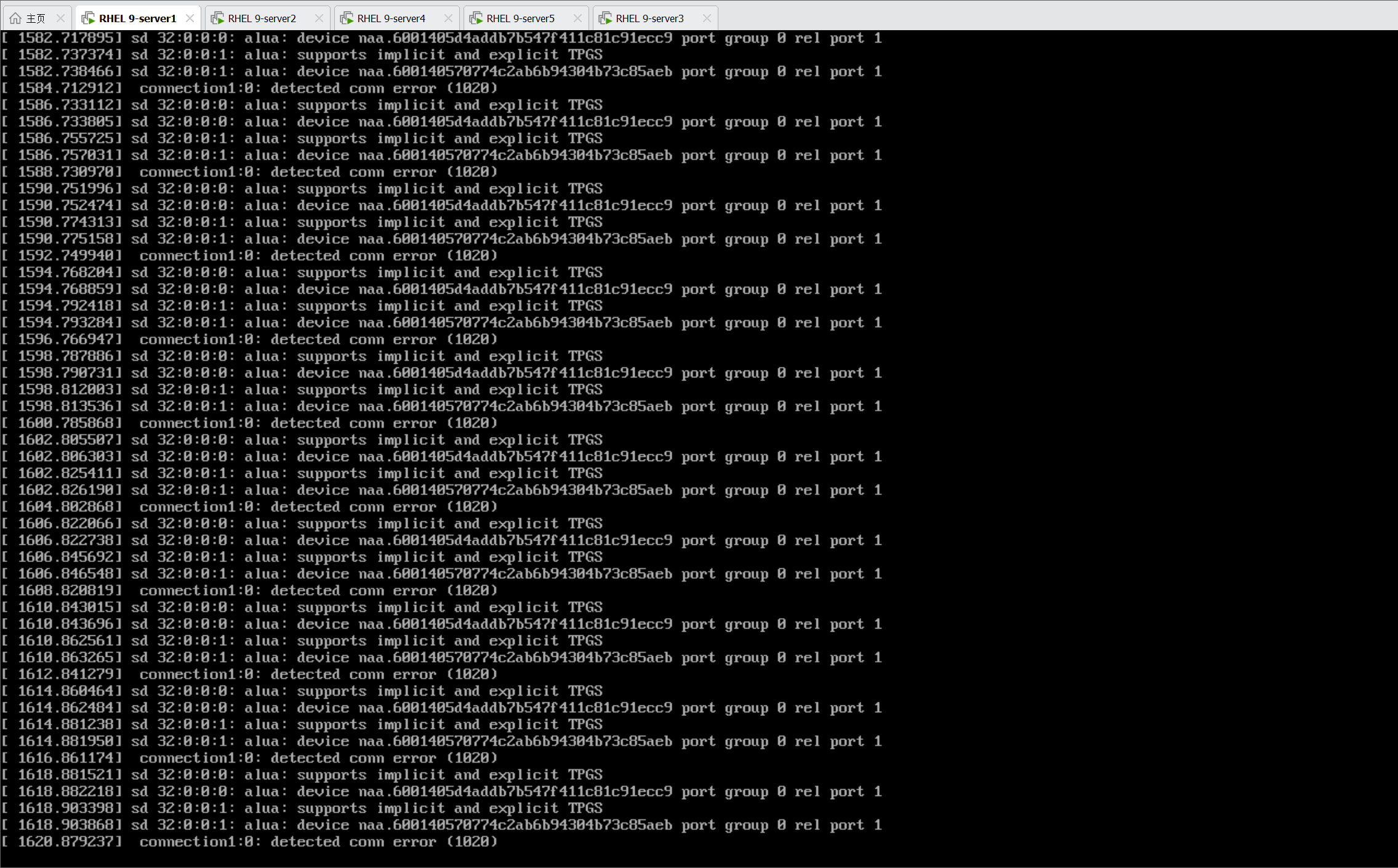

出现这样情况的原因是两台机器共用一条 ACL，后续机器重启会产生大量报错，虽不影响系统功能，但为避免这种情况，两台机器需不同的 ACL，同样可参考6.2.4

bash 复制代码

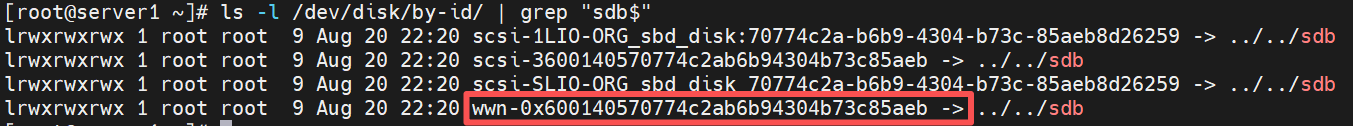

[root@server1 ~]# ls -l /dev/disk/by-id/ | grep "sdb$"

bash 复制代码

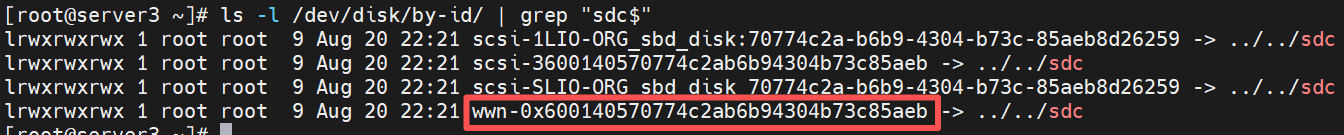

[root@server3 ~]# ls -l /dev/disk/by-id/ | grep "sdc$"

第二条和第四条 by-id 相同，说明是同一块共享磁盘，这样就已经准备好了

方法二

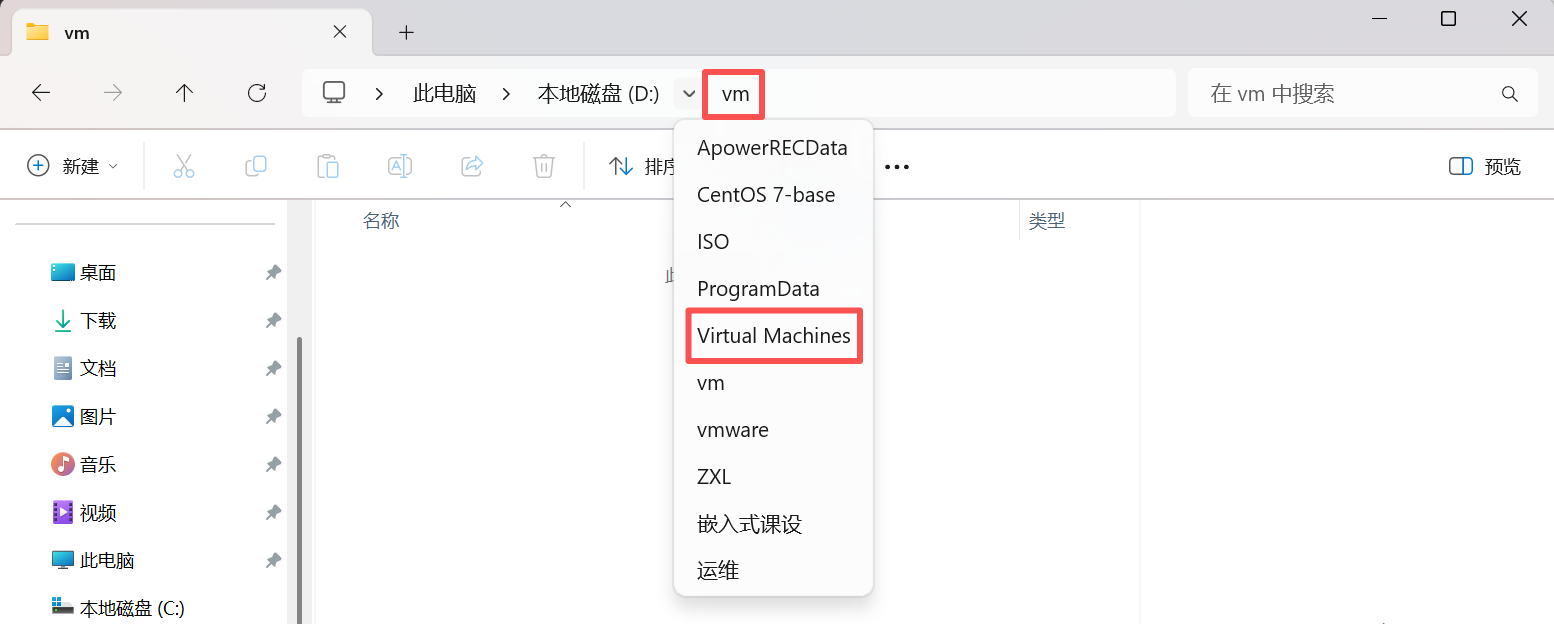

在存放虚拟机文件的同级目录下创建一个空文件夹，用于存放新建的磁盘

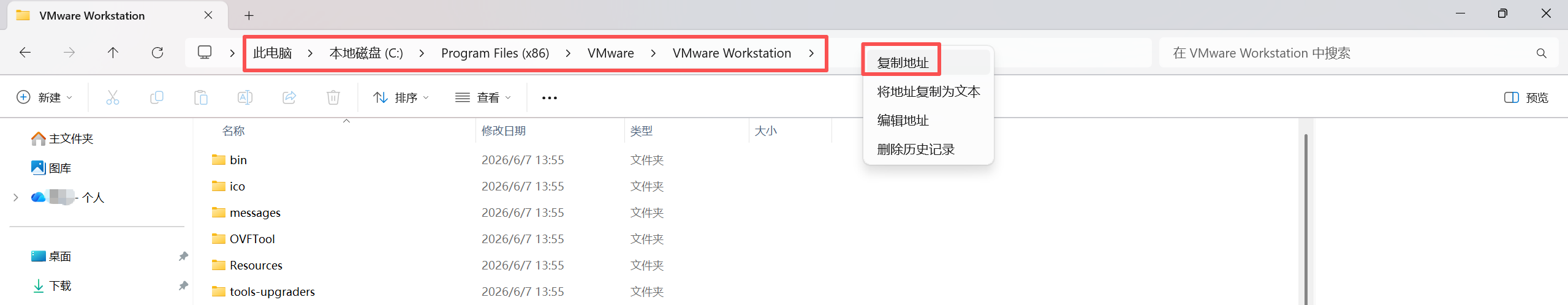

找到此地址并复制

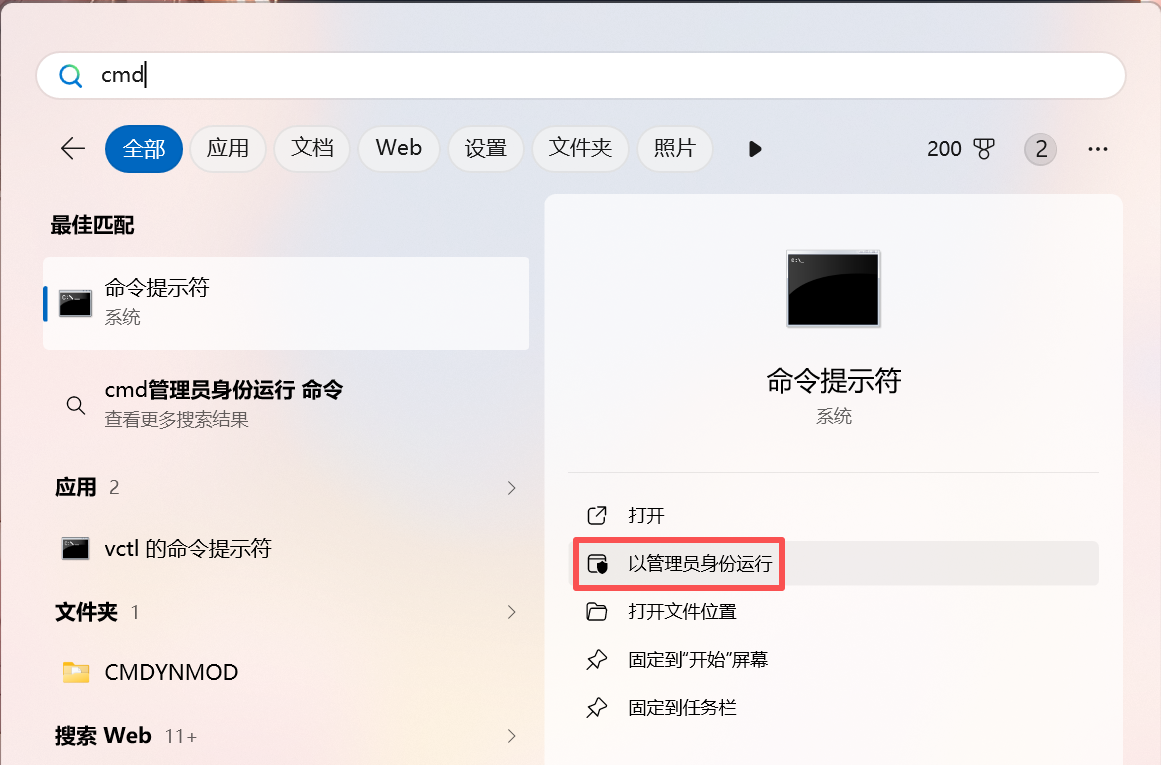

以管理员身份运行cmd

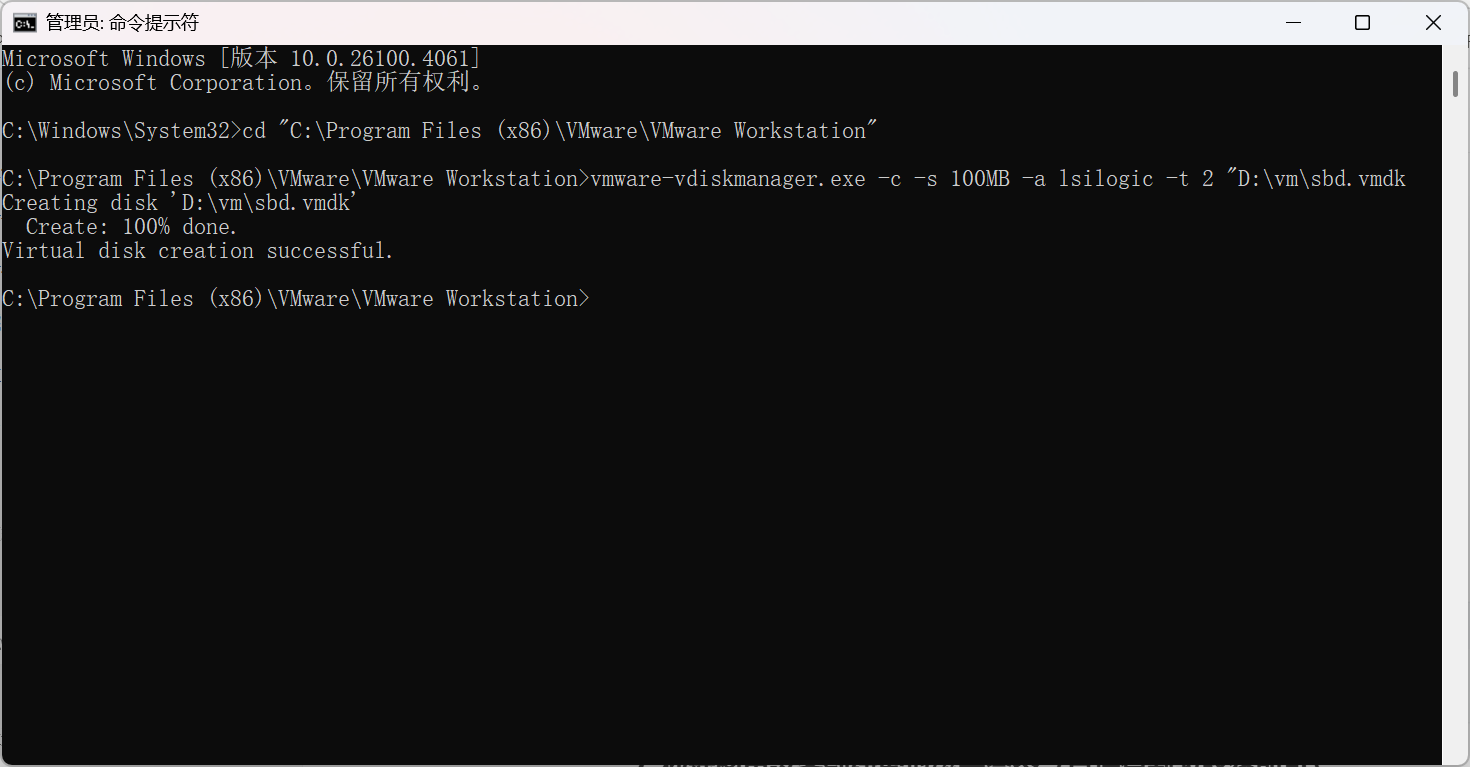

创建磁盘

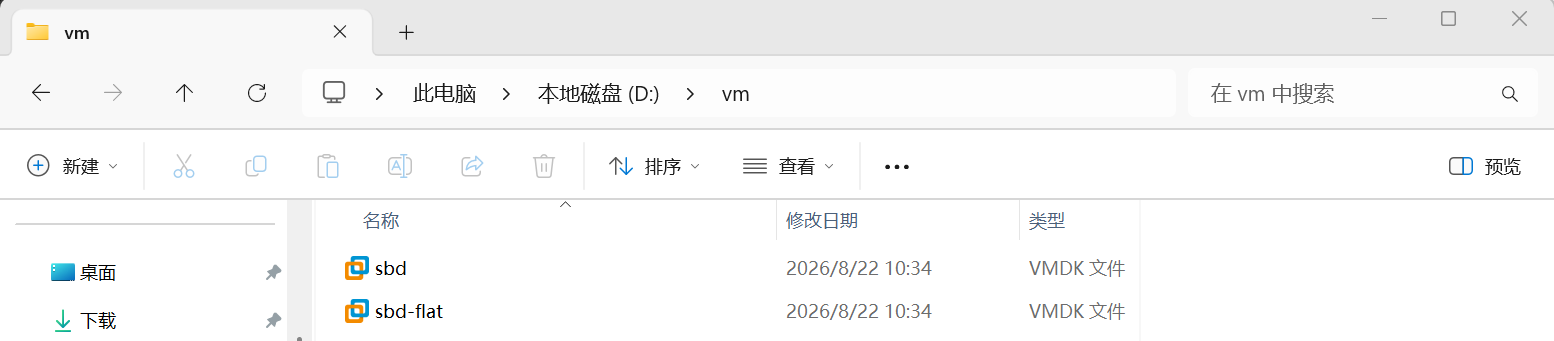

文件夹里出现

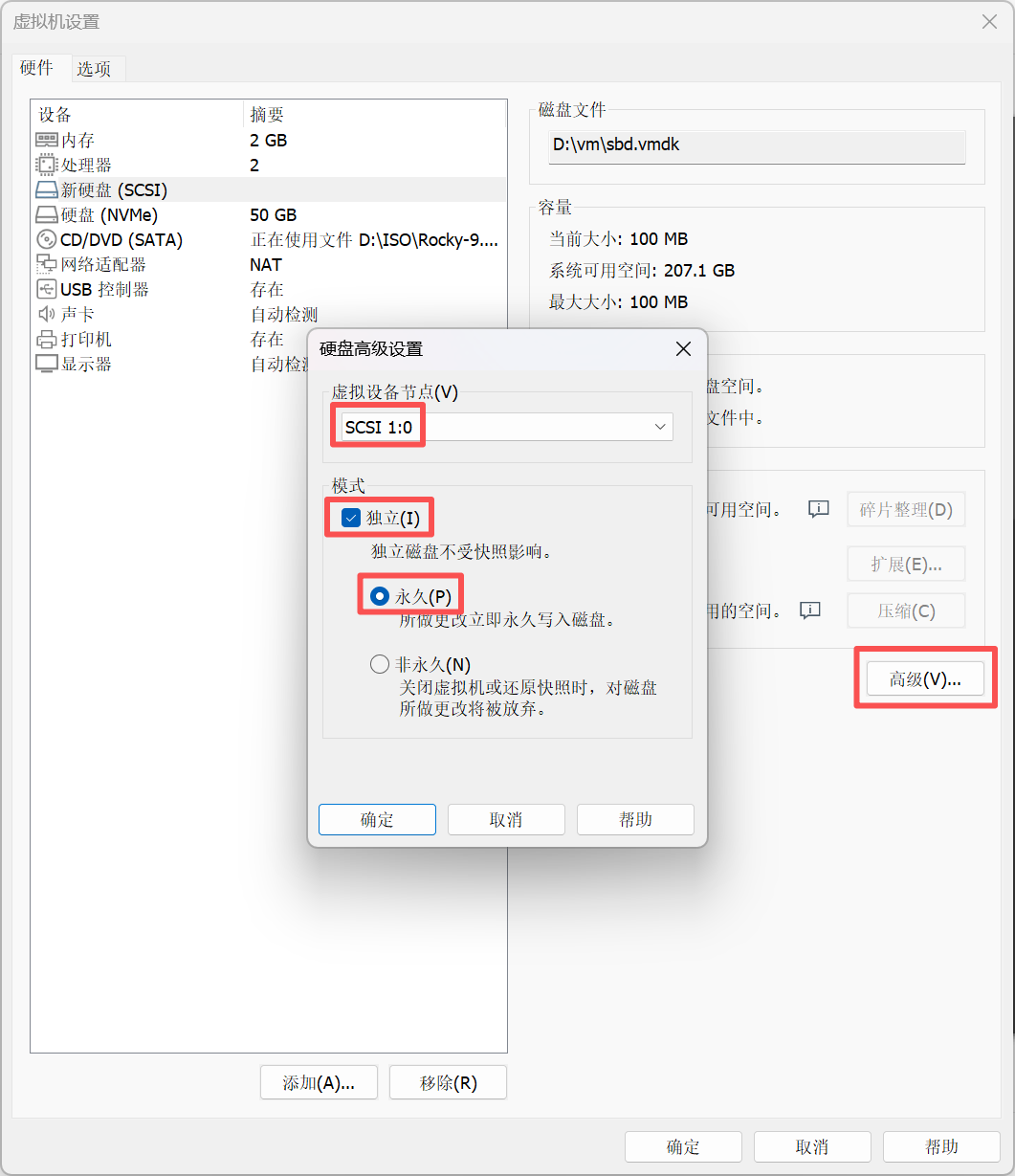

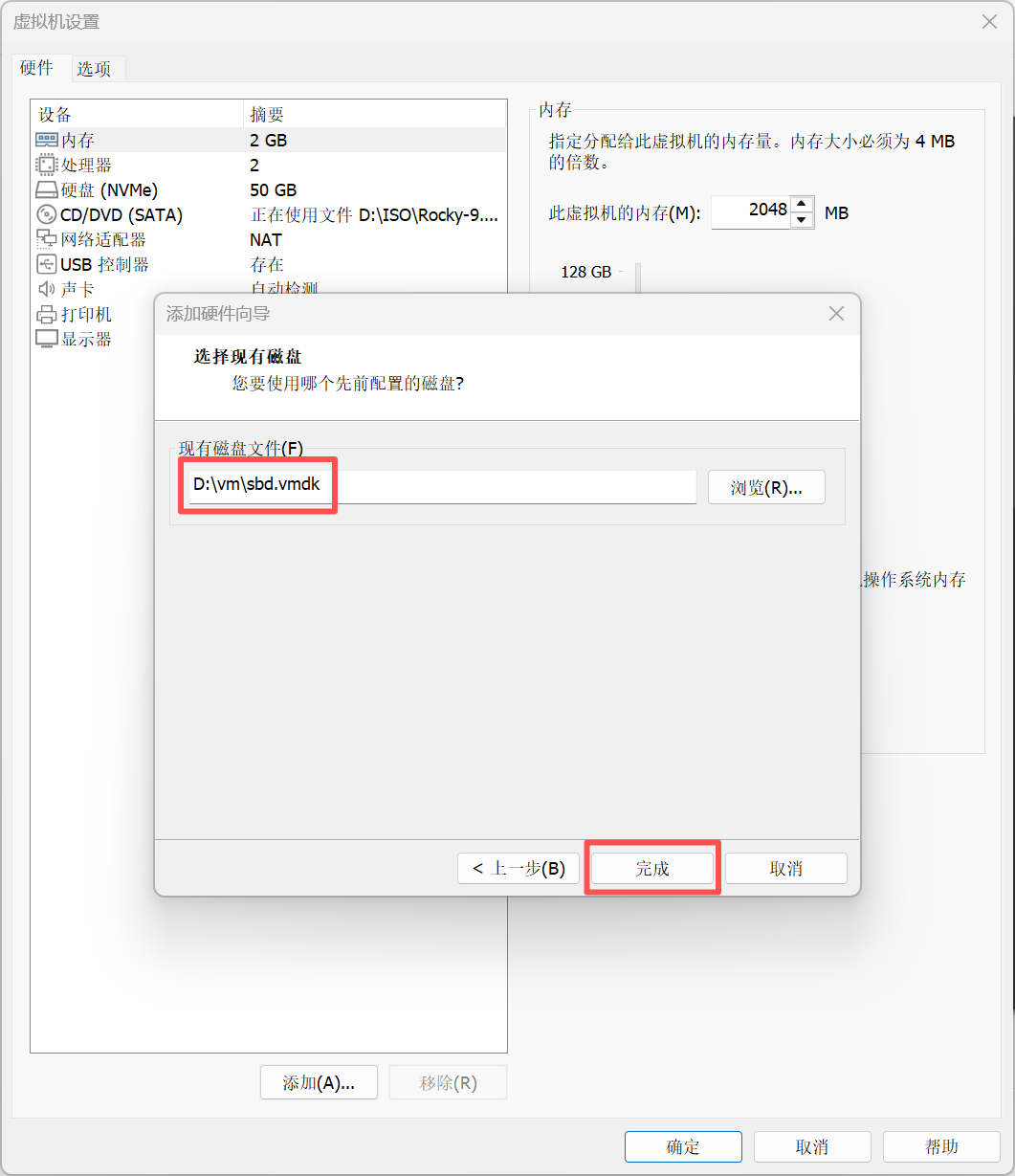

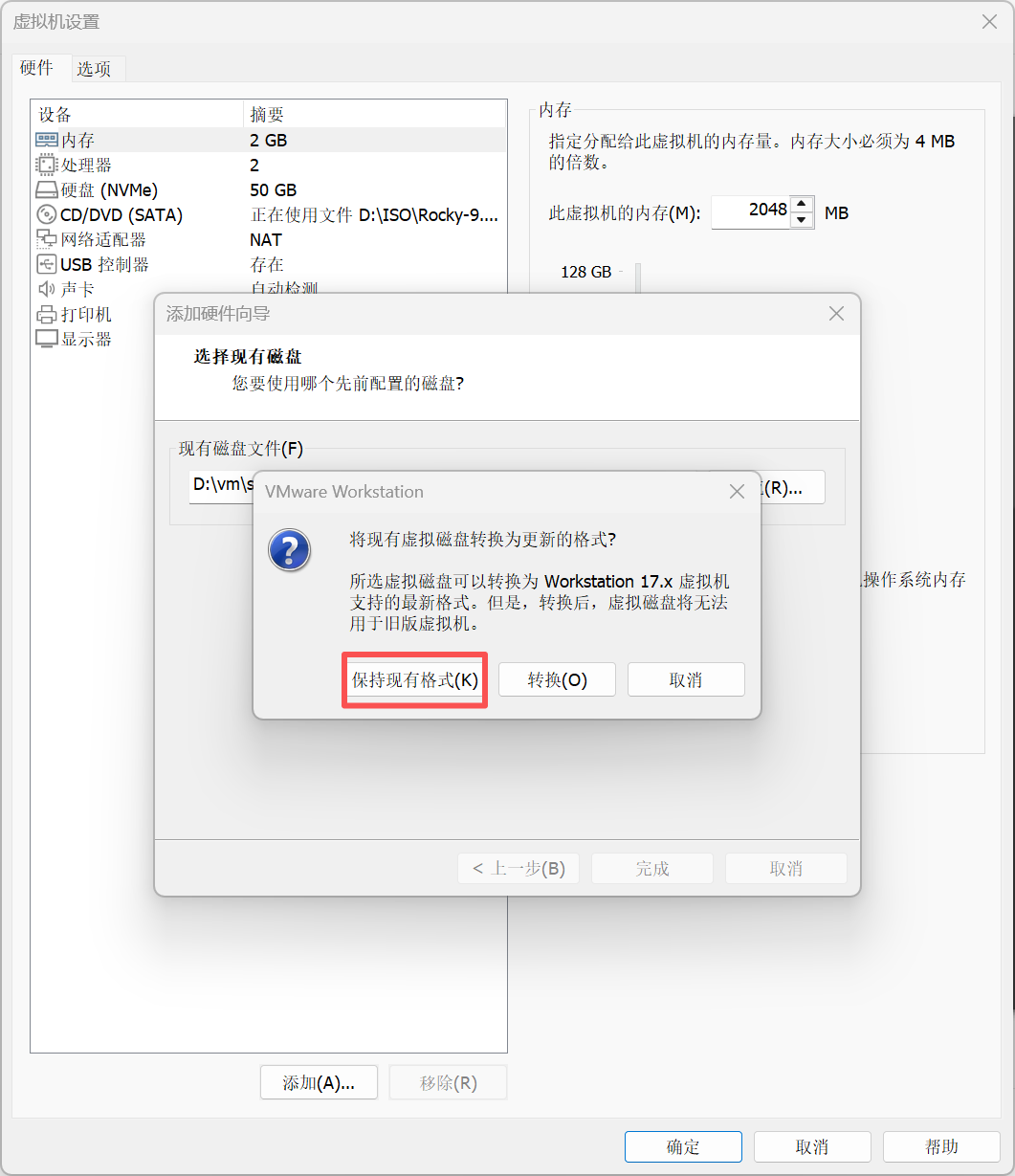

在server1和server3都执行以下操作添加磁盘，但注意，虚拟机的快照必须全部删除

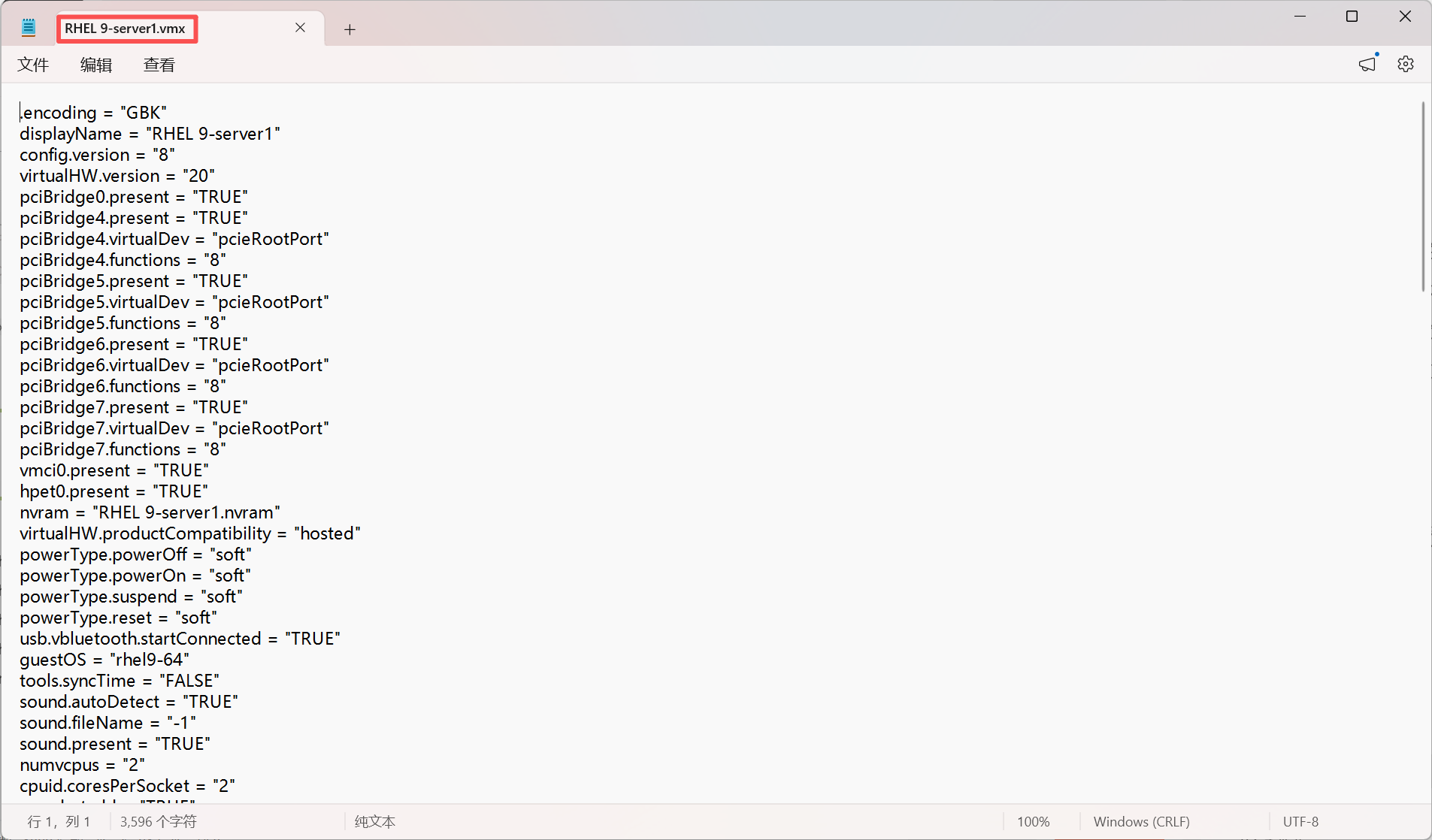

找到虚拟机的.vmx文件，用记事本打开

添加以下配置

bash 复制代码

disk.locking = "FALSE"
disk.EnableUUID = "TRUE"
scsi1.sharedBus = "virtual"
scsi1:0.mode = "independent-persistent"
scsi1:0.present = "TRUE"
# 以上必须添加，以下做优化
# disk.locking="FALSE"：关闭 VMware 磁盘锁，允许多台虚机同时打开同一块 vmdk；不加会报磁盘被占用
# disk.EnableUUID="TRUE"：让 Linux 识别磁盘 UUID，SBD、udev 依赖
# scsi1.sharedBus="virtual"：SCSI 总线共享，多虚机共享该 SCSI 总线
diskLib.dataCacheMaxSize = "0"
diskLib.dataCacheMaxReadAheadSize = "0"
diskLib.DataCacheMinReadAheadSize = "0"
diskLib.dataCachePageSize = "4096"
diskLib.maxUnsyncedWrites = "0"

保存退出，用 lsblk 指令即可看到这块磁盘

为防止漂移，还是推荐用 by-id

SBD 直接使用整块裸设备，不用分区和格式化

此种方式也建议添加两条 ACL，详见6.2.4

6.2.2 部署

在两台节点均安装

bash 复制代码

yum install -y sbd fence-agents-sbd

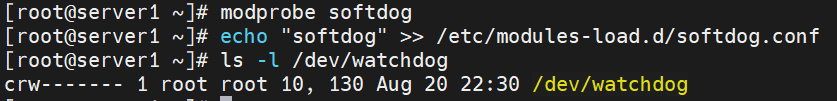

加载 softdog 软件看门狗，出现/dev/watchdog即为成功

bash 复制代码

[root@server1 ~]# modprobe softdog
[root@server1 ~]# echo "softdog" >> /etc/modules-load.d/softdog.conf
[root@server1 ~]# ls -l /dev/watchdog

bash 复制代码

[root@server3 ~]# modprobe softdog
[root@server3 ~]# echo "softdog" >> /etc/modules-load.d/softdog.conf
[root@server3 ~]# ls -l /dev/watchdog

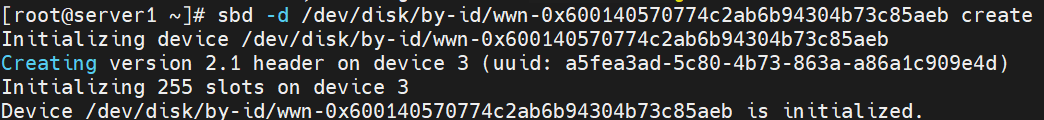

初始化 SBD，仅在一个节点执行，使用 by-id 稳定路径，防止盘符漂移

bash 复制代码

[root@server1 ~]# sbd -d /dev/disk/by-id/wwn-0x600140570774c2ab6b94304b73c85aeb create

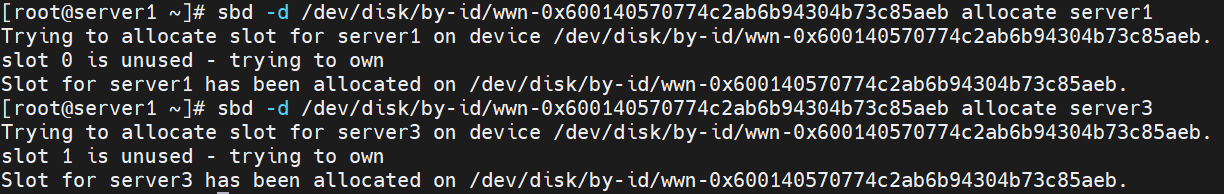

为集群节点分配专属心跳槽位，仅在一个节点执行

bash 复制代码

[root@server1 ~]# sbd -d /dev/disk/by-id/wwn-0x600140570774c2ab6b94304b73c85aeb allocate server1
[root@server1 ~]# sbd -d /dev/disk/by-id/wwn-0x600140570774c2ab6b94304b73c85aeb allocate server3

查看槽位分配结果，输出两个节点，状态均为 clear，表示槽位空闲、状态正常

bash 复制代码

[root@server1 ~]# sbd -d /dev/disk/by-id/wwn-0x600140570774c2ab6b94304b73c85aeb list

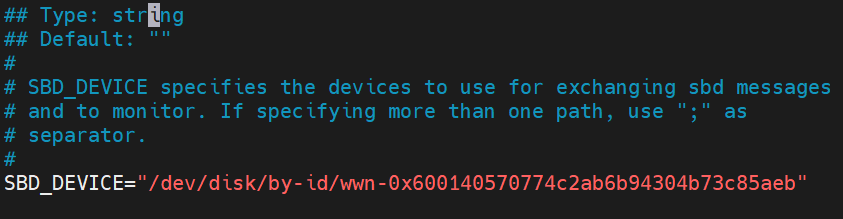

配置 SBD 主配置文件，两个节点均执行

bash 复制代码

[root@server1 ~]# vim /etc/sysconfig/sbd

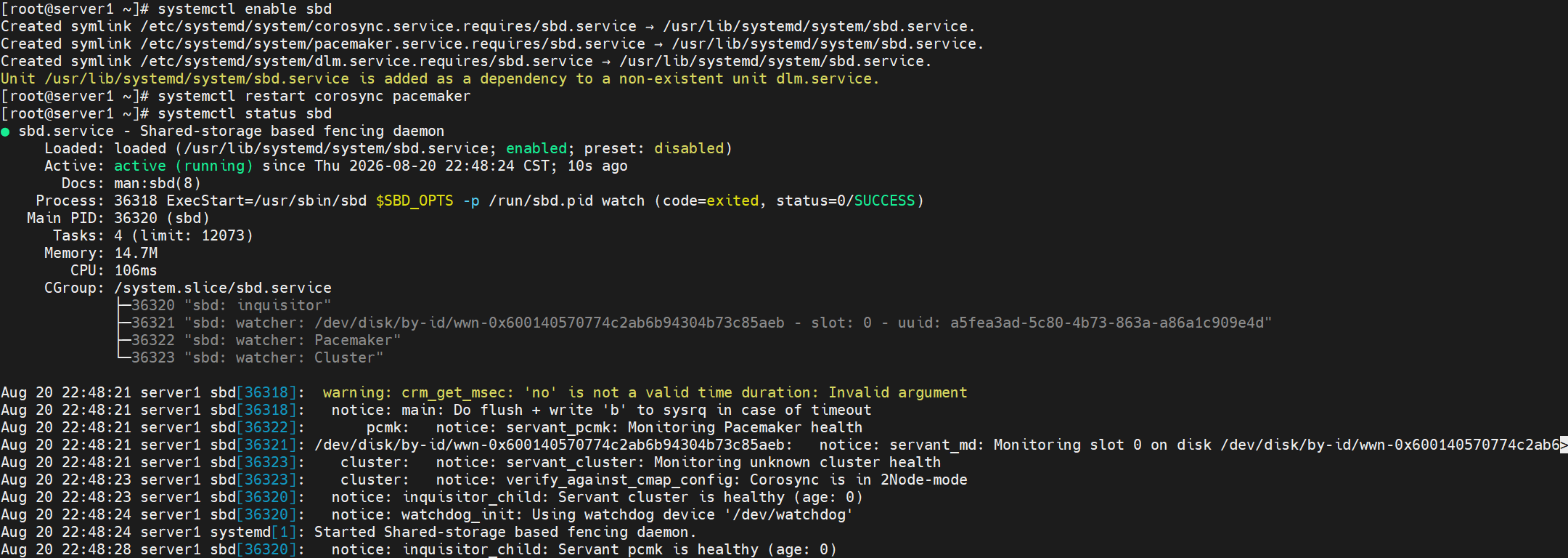

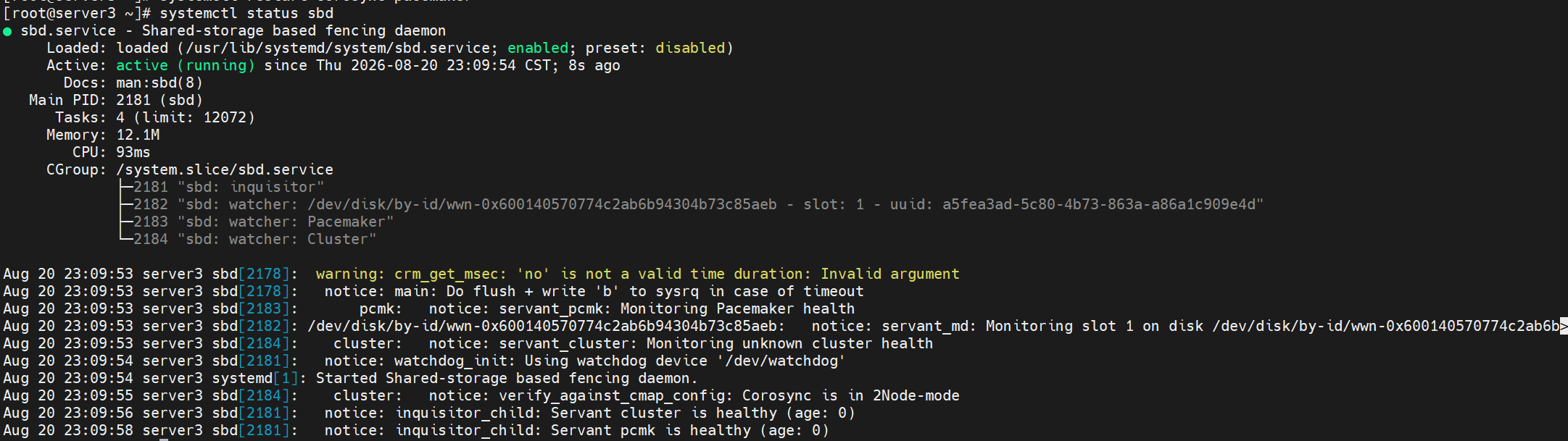

启动 SBD 服务并验证，两个节点均执行

bash 复制代码

[root@server1 ~]# systemctl enable sbd
[root@server1 ~]# systemctl restart corosync pacemaker
[root@server1 ~]# systemctl status sbd

集成 Pacemaker 集群，开启 STONITH 隔离，仅在一个节点执行

bash 复制代码

[root@server1 ~]# pcs stonith create sbd-stonith fence_sbd pcmk_host_list="server1 server3"
# 创建 SBD 隔离资源
[root@server1 ~]# pcs property set stonith-enabled=true
# 开启集群隔离开关

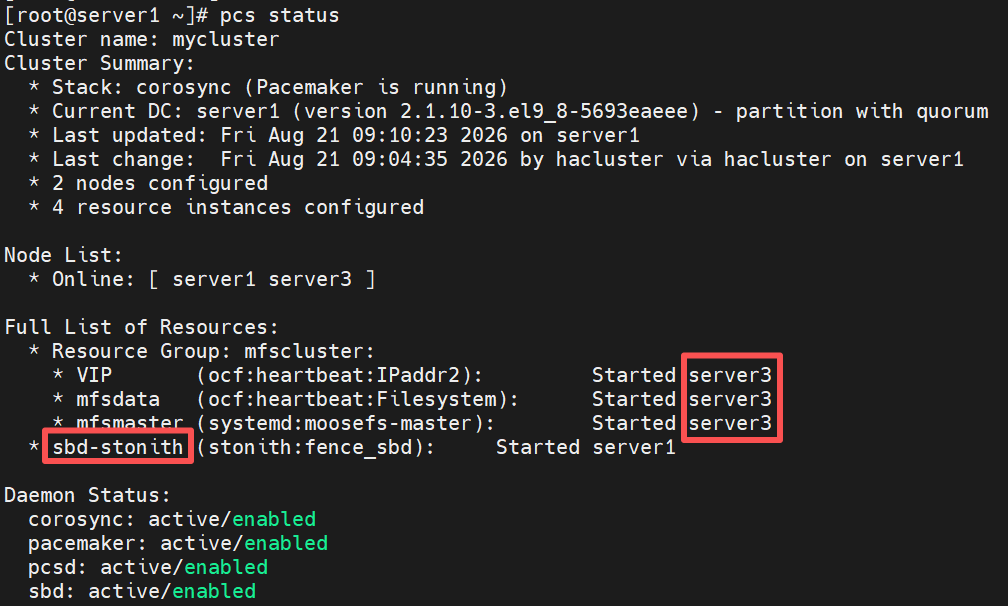

[root@server1 ~]# pcs status

集群状态正常，配置成功

6.2.3 测试与排错

在备节点隔离主节点，命令返回 Node: server3 fenced 表示隔离指令已成功下发

bash 复制代码

[root@server1 ~]# pcs stonith fence server3

主节点 SSH 连接随即断开，系统开始强制重启

预期结果

server3 先变为 OFFLINE，重启完成后自动恢复为 Online；业务资源组整体漂移到 server1，VIP、共享磁盘、业务服务依次启动，全部为 Started 状态，Failed Resource Actions 区域为空，无业务启动失败记录

节点状态正常，但资源状态不正常，server1的 mfsmaster 启动失败，且在server3 重启后，资源会自动漂移回server3

隔离操作历史正常

显示元数据加载失败

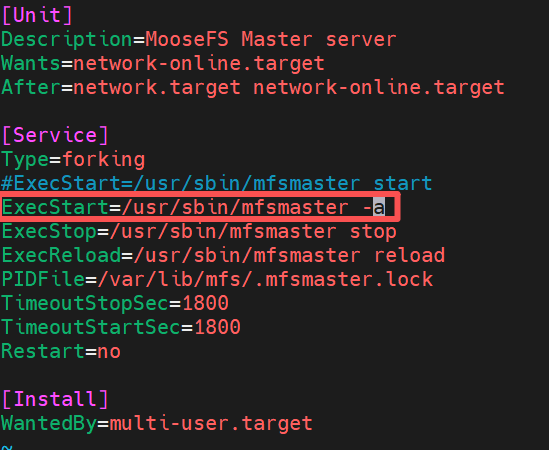

在server1和3上编辑/usr/lib/systemd/system/moosefs-master.service文件

-a = auto-recover 自动元数据恢复

bash 复制代码

[root@server1 ~]# vim /usr/lib/systemd/system/moosefs-master.service
[root@server1 ~]# systemctl daemon-reload

server1 查看 mfsmaster 旧进程残留并清除

bash 复制代码

[root@server1 ~]# ss -tulnp | grep 9419
[root@server1 ~]# kill -9 <pid>

清除失败记录

bash 复制代码

[root@server1 ~]# pcs resource cleanup mfsmaster
[root@server1 ~]# pcs resource cleanup mfsdata

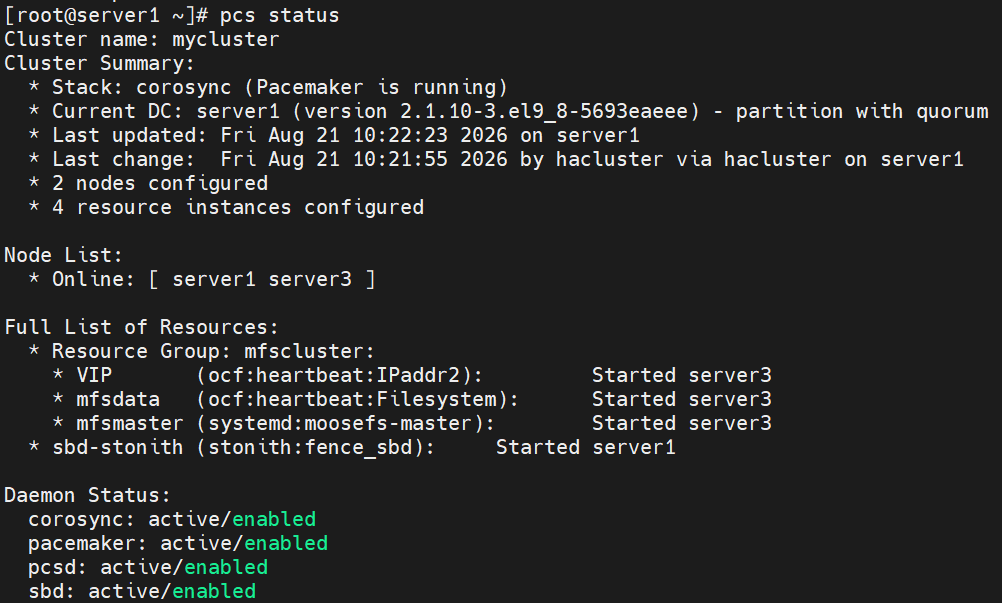

查看集群状态

bash 复制代码

[root@server1 ~]# pcs status

手动测试，move 资源到 server1，服务恢复正常

bash 复制代码

[root@server1 ~]# pcs resource move mfsmaster server1

清除 pcs resource move 产生的临时位置约束，不再强制把 mfsmaster 绑定在某个节点上，资源恢复自动故障转移能力

bash 复制代码

[root@server1 ~]# pcs resource clear mfsmaster

重新测试，在 server3 隔离 server1

bash 复制代码

[root@server3 ~]# pcs stonith fence server1

server1重启

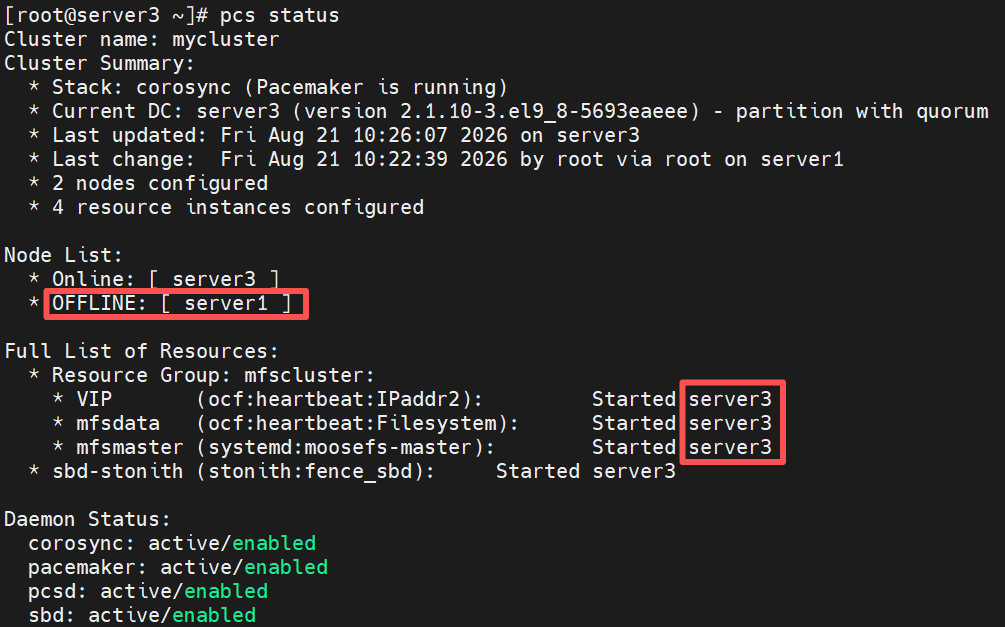

在server3查看集群状态，资源全部迁移到server3，server1下线

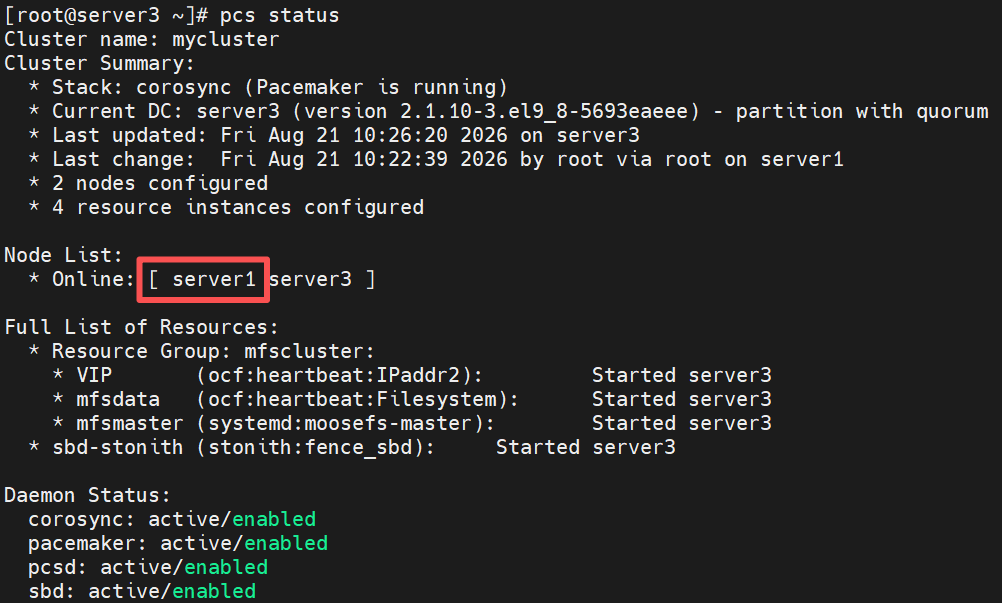

server1重启之后上线，资源不会回迁到server1

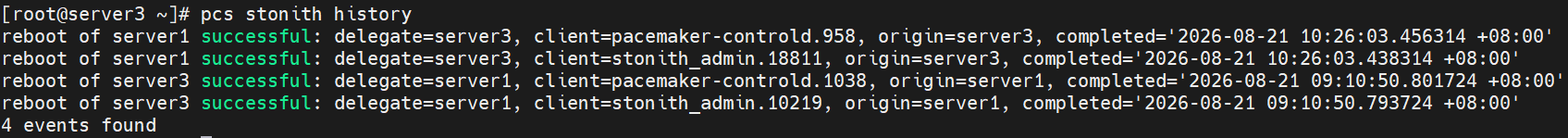

查看隔离操作历史，正常

6.2.4 补充

由于我的两个 master 用的同一条 ACL，虚拟机重启之后，会出现大量iscsi连接报错

需要为两个节点各自独立添加自己唯一的 Initiator IQN 到 ACL 白名单

由于当前资源在server1，在 target 的 ACL 白名单里新增一条，放行 server3 的独立 IQN

修改 initiator IQN 后重建 iscsi 会话

bash 复制代码

[root@server3 ~]# iscsiadm -m node -u
[root@server3 ~]# iscsiadm -m node -o delete
[root@server3 ~]# vim /etc/iscsi/initiatorname.iscsi

bash 复制代码

[root@server3 ~]# systemctl restart iscsid
[root@server3 ~]# iscsiadm -m discovery -t st -p 192.168.40.175
[root@server3 ~]# iscsiadm -m node -l
[root@server3 ~]# lsblk

刚添加磁盘时，在server3被识别为sdc，现重新识别为sdb

再次测试，隔离server1，重启时没有报错
