前言
丙类功率放大器属于高频谐振功率放大器，晶体管导通角小于 180°，导通时间短，集电极电流为脉冲状，依靠 LC 谐振回路选频，还原出完整正弦输出信号。丙类功放拥有很高的集电极效率，广泛用于射频发射机后端，适合高频信号功率放大。本文使用 Proteus 完成丙类谐振功率放大器仿真，观测输入输出波形、电压幅值、工作频率，分析电路性能。
一、丙类功放原理简述
丙类功放晶体管基极设置负偏置电压，静态工作点设置在截止区。只有输入高频信号幅度足够大时三极管才导通，集电极输出周期性脉冲电流；后续 LC 并联谐振回路作为选频网络，选出基波分量，滤除各次谐波，在负载上得到与输入同频率的完整正弦电压波形。
核心特点：导通角 θ<180°，效率高，但输出电流失真严重，必须依靠谐振回路滤波选频，仅适合放大单频或者窄带高频信号。
二、Proteus 电路整体介绍
电路组成
- 高频信号源 XFG1：提供高频正弦输入激励信号，经过隔直电容 C6 送入三极管 Q1 基极。
- 基极偏置网络：L4、Cc、R1 构成自给负偏置电路，利用三极管发射结整流，在 R1 上产生直流负压，实现丙类工作所需的负偏置，无需外接负电源。
- 三极管 Q1 放大核心：完成高频信号丙类放大，集电极供电 V1=12V。
- LC 谐振选频网络：L1‑C1、L2‑C2 构成多级谐振回路，完成选频滤波，滤除脉冲电流中的谐波分量。C3、L3 组成输出匹配网络，把信号匹配输送到负载 R2。
- 测量仪器
- XMM1：测量输入交流电压；
- XMM2：测量负载端输出交流电压；
- XSC1 示波器：同时观测输入、输出波形对比；
- XFC1 频率计数器：测量输出信号实际工作频率；
- XDA1 失真分析仪：分析输出信号总谐波失真 THD。
三、仿真实验结果分析

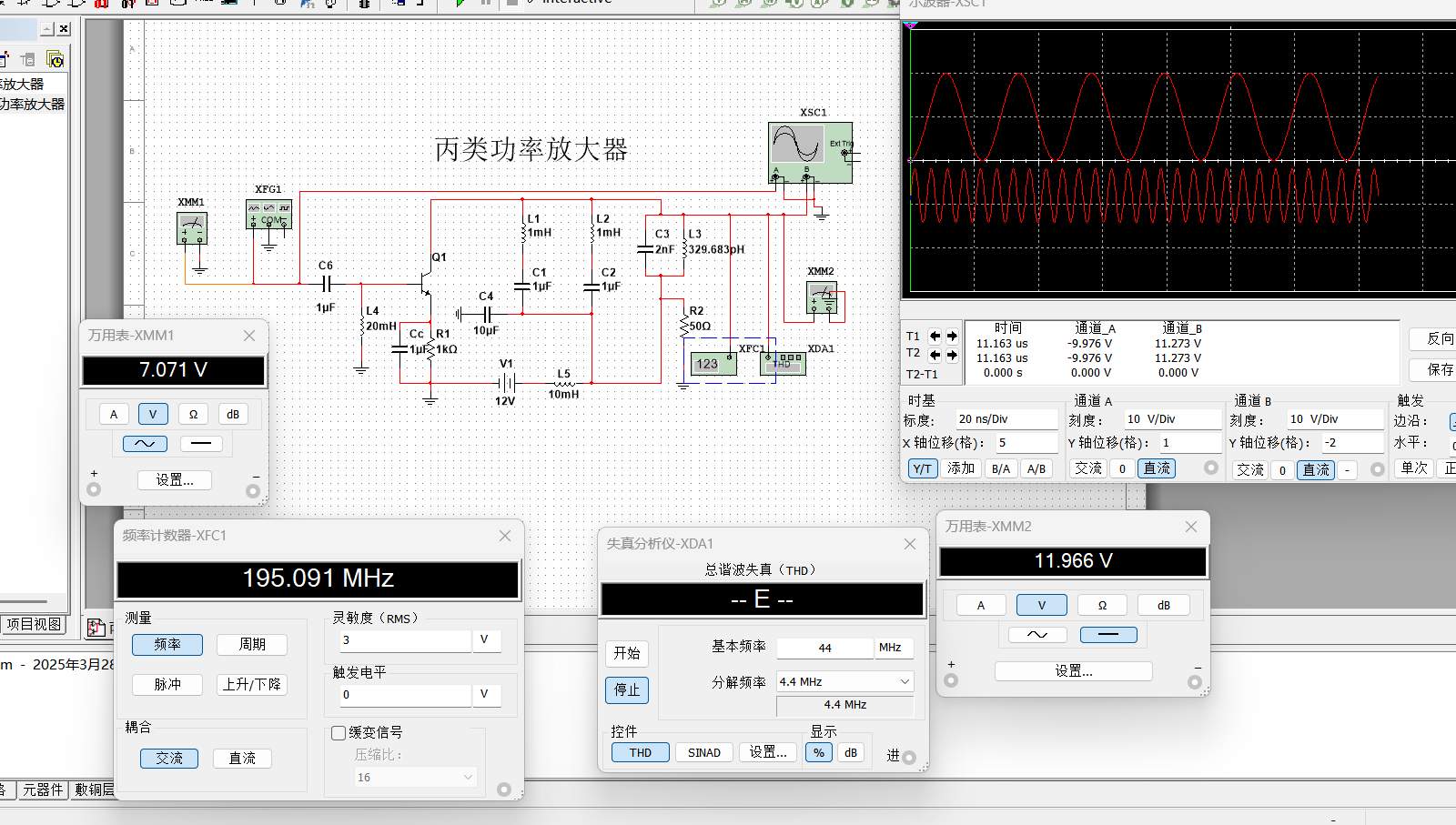

从仿真截图可以读取实测数据：
- 输入电压 XMM1：7.071V；
- 负载输出电压 XMM2：11.966V；
- 输出信号频率：195.091MHz；
- 示波器波形：通道 A 输入波形，通道 B 输出波形。输出经过谐振回路选频之后，波形为光滑正弦波，实现功率放大。
现象说明：三极管内部是脉冲导通电流，经过 LC 谐振回路滤波之后，负载上得到纯净正弦波。如果谐振回路失谐，输出波形会严重畸变，谐波变多，输出幅度下降。
自给偏置说明
本电路采用自给负偏置，不需要额外负电源。高频输入信号经过发射结整流，电容 Cc 充放电，在电阻 R1 上建立直流负压，让三极管静态处于截止状态，达成丙类放大条件。输入信号幅值越大，产生的负偏置电压越大。
四、关键参数理解
- 导通角：丙类功放导通角小于 180°，导通角越小理论效率越高，但输出功率会下降，工程需要在输出功率和效率之间做权衡。
- 谐振回路调谐：LC 回路必须调谐到输入信号基波频率。调谐正确时输出电压幅值最大，波形光滑；失谐时输出幅度降低，波形失真。
- 匹配网络：后端 L3、C3 实现阻抗匹配，把负载阻抗变换成功放所需最佳负载电阻，最大化输出功率。
五、常见仿真问题与调试
- 输出波形失真严重 👉 LC 回路没有调谐到工作频率，修改电感电容参数，让谐振频率匹配输入信号频率。
- 输出幅值很小，放大效果差 👉 检查自给偏置电路，输入激励幅度不足，三极管无法进入丙类导通状态；或者阻抗匹配网络参数错误。
- 出现自激振荡 👉 增加电源退耦电容，检查布线，消除寄生反馈。
六、实物实现注意点
Proteus 为理想仿真，实际硬件实现需要注意：
- 高频 100MHz 以上，元件寄生电感、寄生电容影响巨大，不能直接照搬仿真参数，需要实际调试；
- 射频 PCB 布局很关键，地线要短而粗，元件靠近摆放，减少走线寄生参数；
- 功率管需要增加散热片，丙类功放有一定功耗；
- LC 电感电容需要选用高频射频专用器件，普通电解电容不能用于高频回路。
七、总结
本次 Proteus 仿真完成丙类谐振功率放大器，依靠自给偏置实现丙类工作状态，LC 谐振网络完成选频滤波，实现高频信号功率放大。仿真可以直观看到丙类功放的输入输出波形、电压增益、工作频率，帮助理解谐振功放 "非线性放大 + 线性选频" 的核心原理。适合高频电子线路课程实验、课程设计学习。
拓展方向：后续可以改变激励信号幅度、改变供电电压、修改 LC 谐振参数，观测导通角、输出功率、效率的变化，进一步研究丙类功放的负载特性、放大特性。
