01 功能介绍
D2596HV 系列稳压芯片为单片集成电路，集成降压（Buck）开关稳压器全部核心功能，可驱动最大 3A 负载，具备优异的线性与负载稳压特性。D2596HV分为固定输出版本：3.3V、5V、12V ，以及可调输出版本 。D2596HV 开关频率固定 150kHz，对比低频开关电源，可选用体积更小的滤波元器件。多家厂商均提供适配 D2596HV 的标准电感，大幅简化开关电源设计工作。
其余特性：在规定输入电压与负载区间内，输出电压公差保证 ±4% ；振荡器频率公差 ±15% ；具备外部关断引脚，典型待机电流仅 50μA；内部功率开关集成逐周期限流保护与过热关断保护，故障工况下实现全方位防护。
02 产品应用领域
01
工业自动化设备
· 24V/36V/48V 工业母线转 5V/3.3V，给PLC、工 控主板、编码器、传感器供电；
**·**工业仪表、温控器、电磁阀驱动电源；
· 工业串口/485通信模块供电；
**·**多路小功率设备集中供电板。
02
车载 / 锂电设备
· 电动车、平衡车、滑板车36~60V动力电池降压，给主控、仪表、灯光供电；
· 货车 / 工程机械24V车载系统，降压为中控、摄像 头、雷达供电；
**·**车载充电器、车载LED灯电源。
03
安防监控设备
· 48V POE供电设备降压，摄像头、NVR 录像机主板电源；
**·**门禁、道闸、红外报警主机、户外监控电源（宽压抗浪涌）。
04
LED照明驱动
**·**高压户外灯、工矿灯、太阳能路灯恒压驱动；
· 太阳能光伏板高压输出（最高 60V）降压给 LED、 储能电池充电；
**·**灯带、设备指示灯电源模块。
05
通信与物联网 (IoT)
· 48V 通信基站后备电源降压；
**·**网关、DTU、无线数传模块供电；
**·**户外物联网采集终端（太阳能 / 高压电池供电）。
06
充电电源模块
**·**锂电池充电器前级降压，可调版本适配多电压电池充电；
**·**多路小型充电板、便携储能电源内部降压电路。
07
通用 DIY / 电源模块成品
**·**可调降压电源模块（市面60V输入3A降压板核心芯片）；
**·**实验台稳压电源、机器人主控供电；
**·**伺服、步进电机控制板辅助电源。
03 基本特性
1.输出规格：3.3V/5V/12V固定输出+可调输出型号；
2.转换效率高；
3.高压版输入电压最高支持60V宽压范围；
4.额定持续输出电流3A；
5.基础电路仅需4颗外围器件；
6.内置150kHz 固定频率振荡器；
7.TTL电平兼容关断控制，超低功耗待机模式；
8.可直接使用市面通用标准电感；
9.内置过热关断、逐周期限流双重保护；
10.可调型号输出电压范围：1.23V~ 57V ，全输入/负载工况最大误差 ±4%。

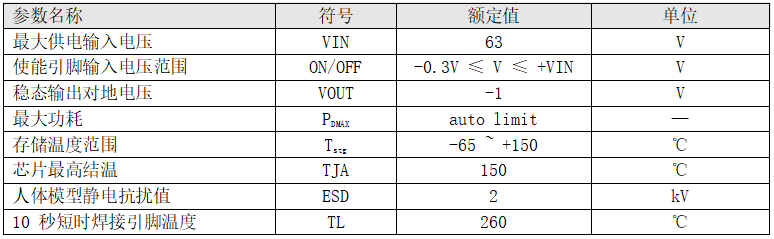

04 基本参数

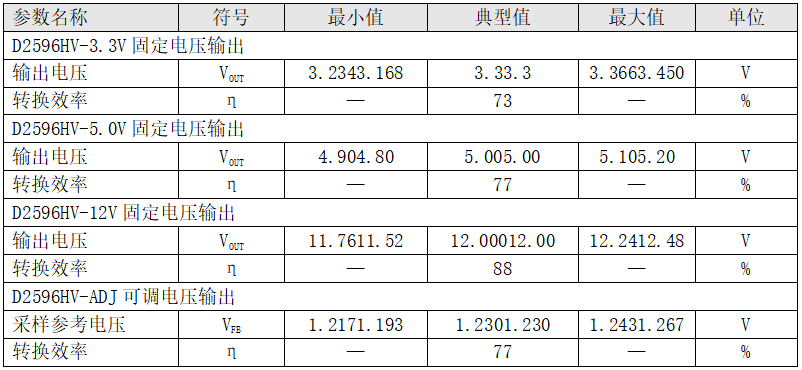

输出参数

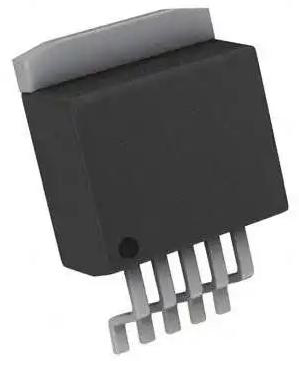

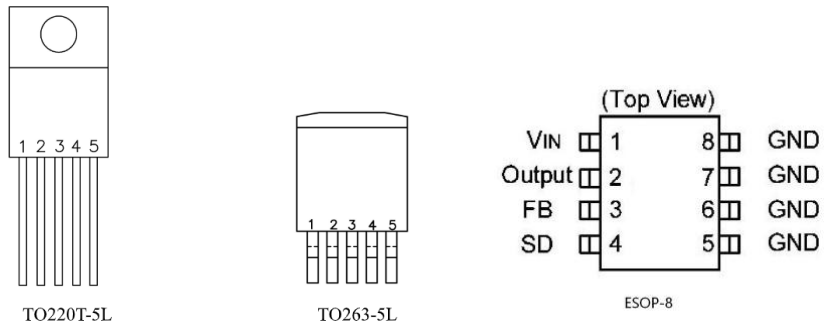

05 封装引脚信息

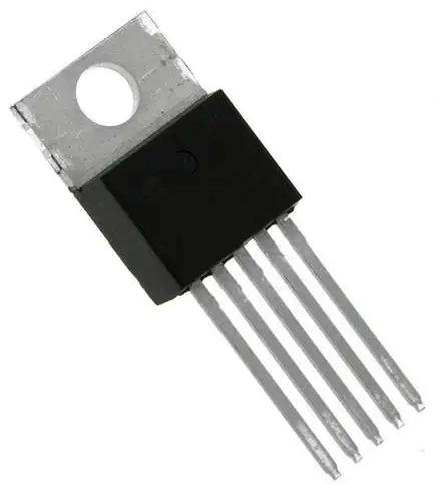

TO封装引脚说明
06 功能介绍
1、宽高压输入适配，适配高压母线场景；
2、3A大电流输出，多路负载集中供电；
3、多版本全覆盖，适配标准化 / 非标电压；
4、小型化设计，整机紧凑化优势；
5、低功耗可控待机，电池供电设备优选；
6、全维度故障保护，恶劣环境高可靠性；
7、高效率发热低，减少散热成本；
8、两种封装，适配不同生产工艺；
9、拓展拓扑能力，一机多用。除标准Buck降压外，可搭建升降压（Buck-Boost）正负电源。

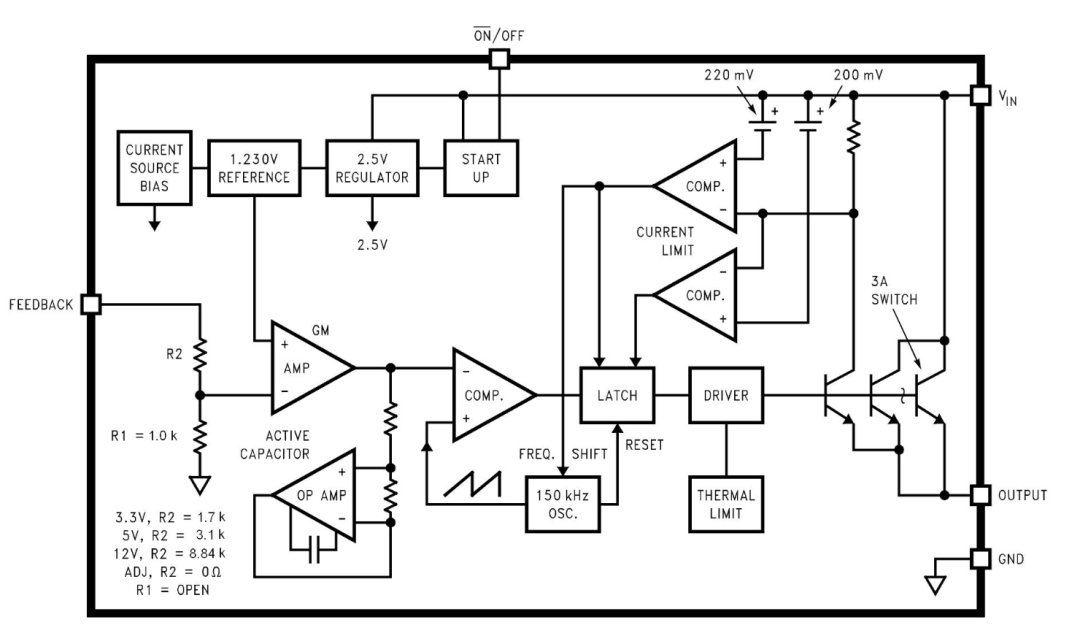

07 产品功能拓扑图

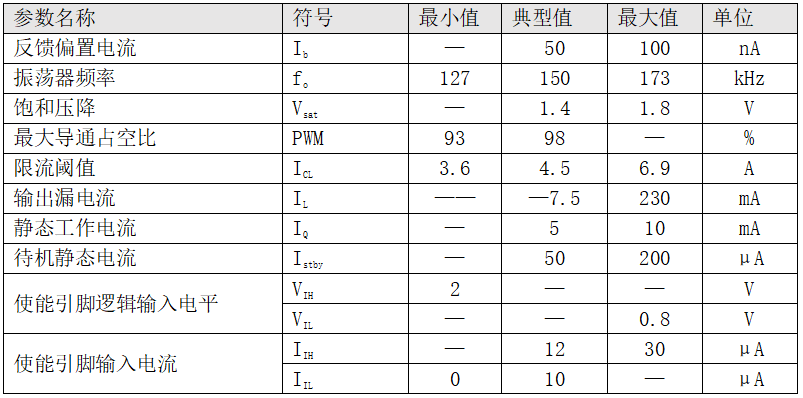

08 电气特性
